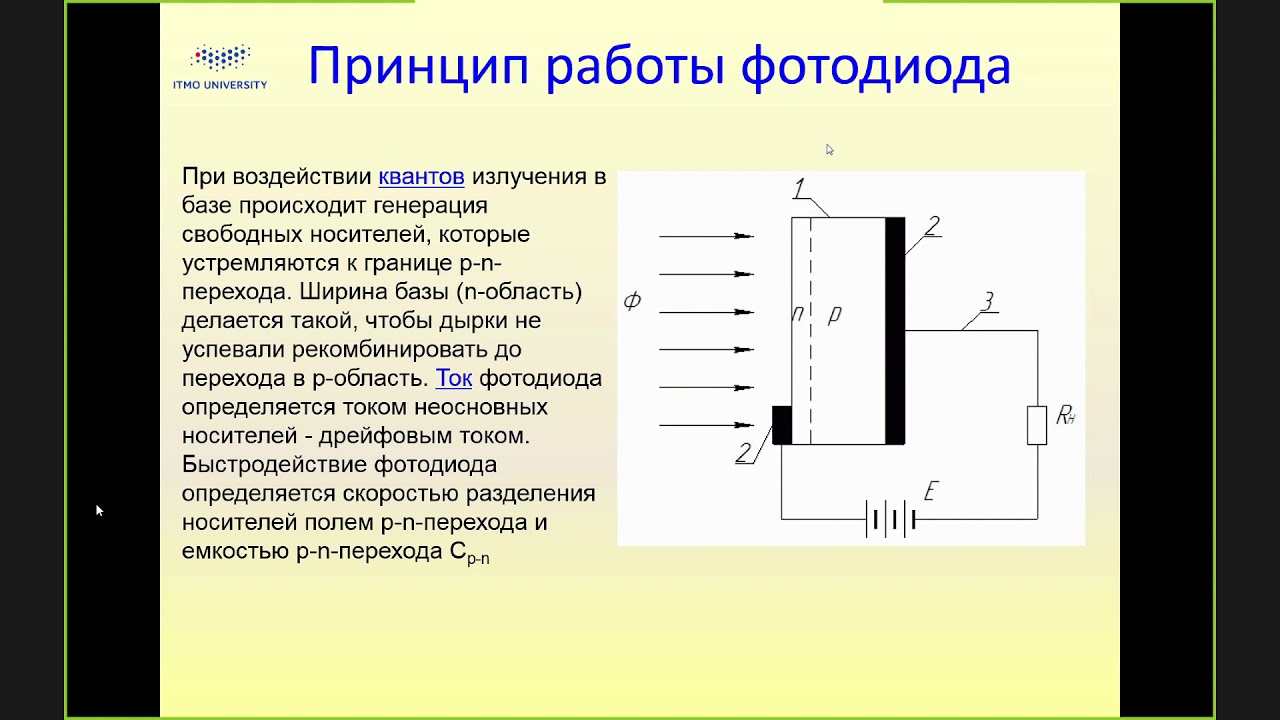

Принцип работы и основные характеристики фотодиода

Фотодиод представляет собой полупроводниковый прибор, преобразующий световой сигнал в электрический. Основной принцип его работы заключается в генерации фототока при поглощении света в области p-n перехода. Рассмотрим ключевые параметры, влияющие на работу фотодиода:

Чувствительность — отношение генерируемого фототока к мощности падающего излучения
Темновой ток — ток, протекающий через фотодиод в отсутствие освещения
Емкость p-n перехода — влияет на быстродействие фотодиода
Спектральный диапазон — зависит от материала фотодиода

Эквивалентная схема фотодиода включает генератор тока, параллельно которому подключены емкость и сопротивление p-n перехода. Выходной ток фотодиода I

PD определяется по формуле:

I_PD = S * P

где S — чувствительность фотодиода, P — мощность падающего излучения.

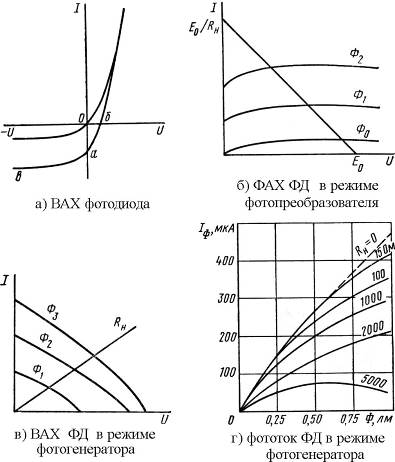

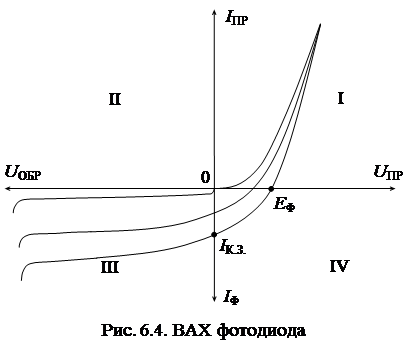

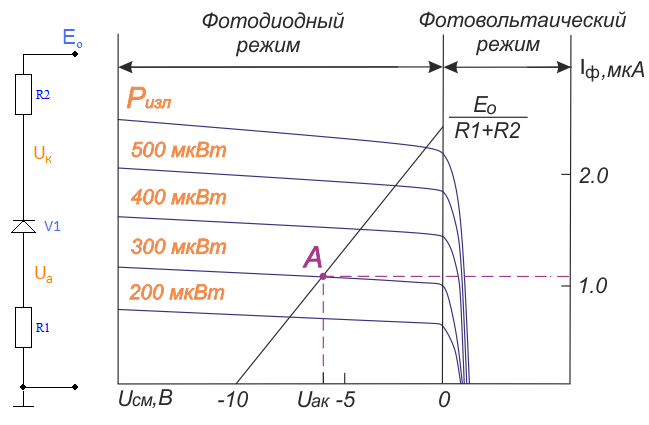

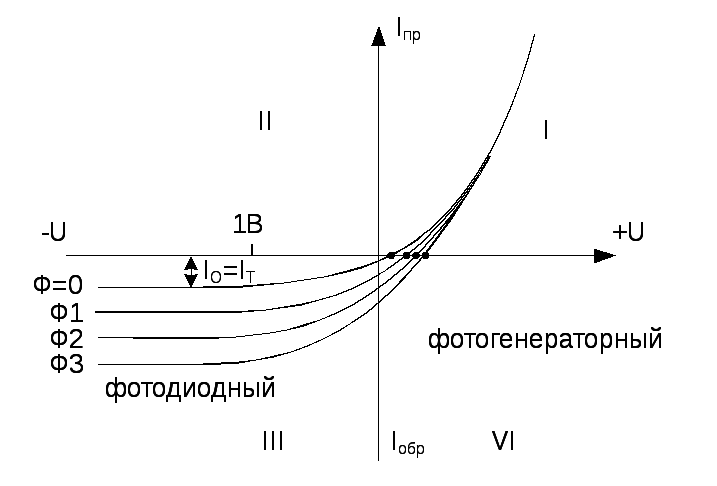

Режимы работы фотодиода: фотогальванический и фотодиодный

Фотодиоды могут работать в двух основных режимах:

Фотогальванический режим

В этом режиме фотодиод работает без внешнего источника питания. Основные особенности:

Минимальный темновой ток
Высокая линейность преобразования
Низкое быстродействие из-за большой емкости перехода
Используется в солнечных батареях и фотодатчиках

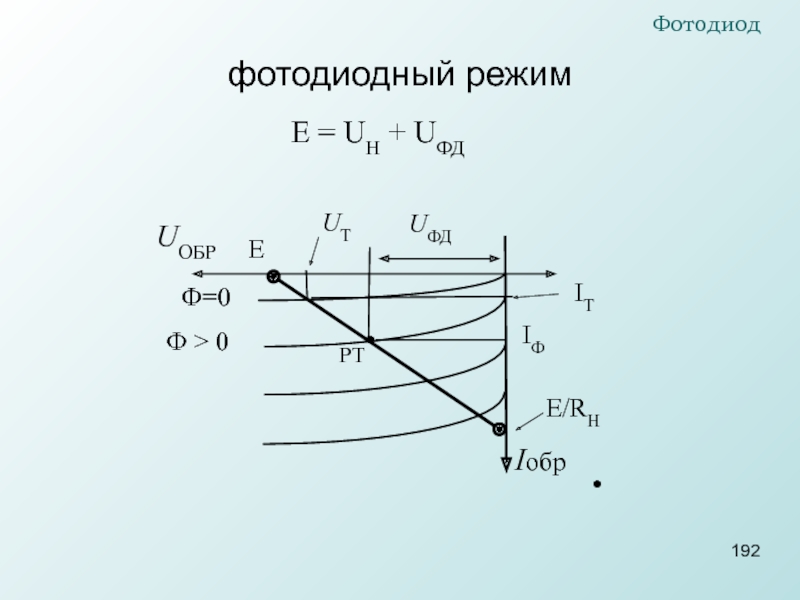

Фотодиодный режим

В этом режиме на фотодиод подается обратное напряжение смещения. Характерные черты:

Более высокий темновой ток
Меньшая емкость p-n перехода
Высокое быстродействие
Используется в быстродействующих фотоприемниках

Выбор режима зависит от требований к быстродействию и допустимому уровню темнового тока.

Влияние температуры на характеристики фотодиода

Температура оказывает существенное влияние на параметры фотодиода:

При повышении температуры на 10°C темновой ток увеличивается примерно в 2 раза
Шунтирующее сопротивление удваивается при повышении температуры на 6°C
Спектральная характеристика смещается в длинноволновую область при охлаждении фотодиода

Для стабильной работы фотодиода важно обеспечить постоянство его температуры.

Схемы включения фотодиодов

На практике используются различные схемы включения фотодиодов. Рассмотрим наиболее распространенные:

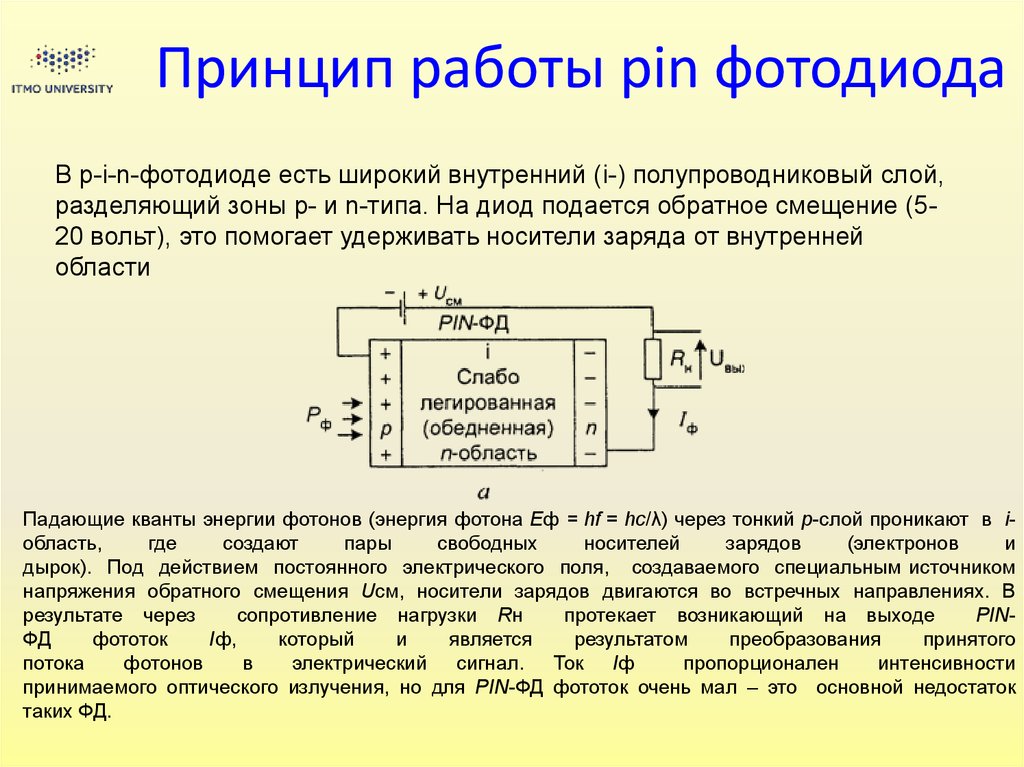

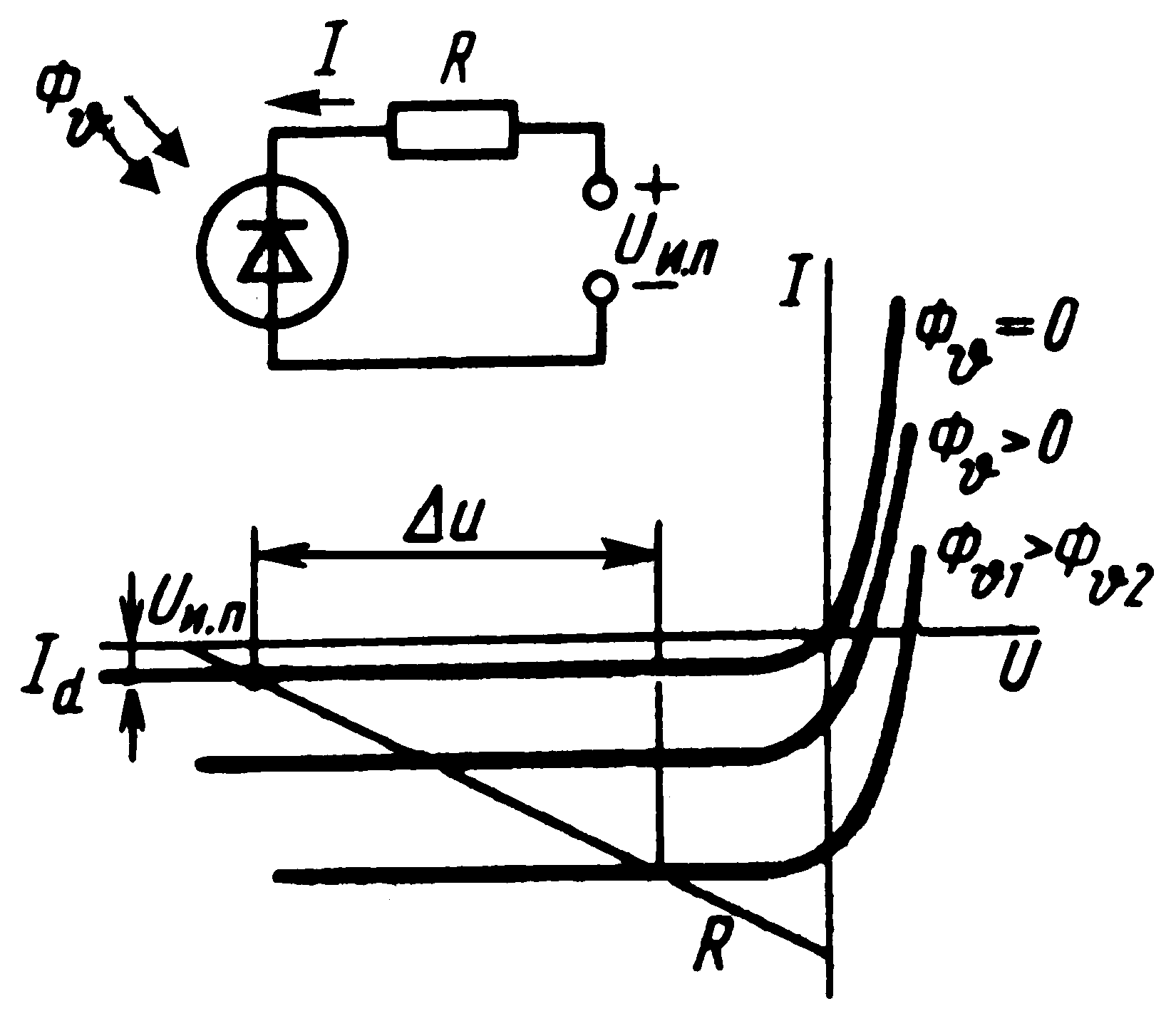

Схема с обратно смещенным фотодиодом

В этой схеме фотодиод работает в фотодиодном режиме. Основные особенности:

Высокое быстродействие
Линейность преобразования в широком диапазоне
Повышенный уровень шумов

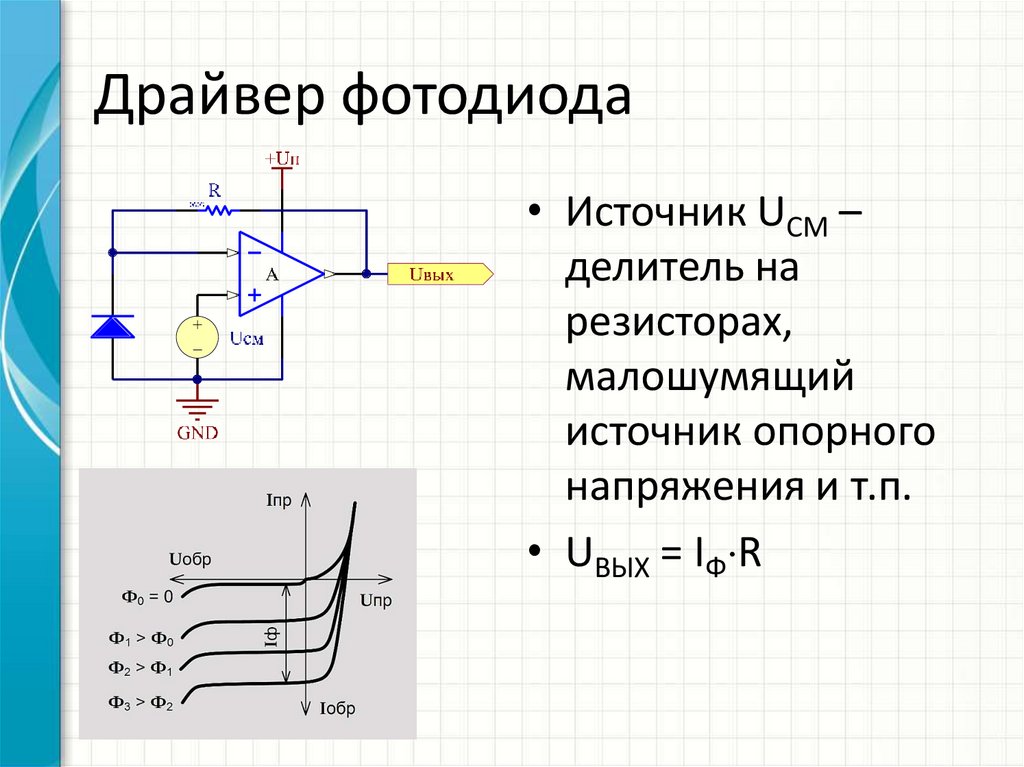

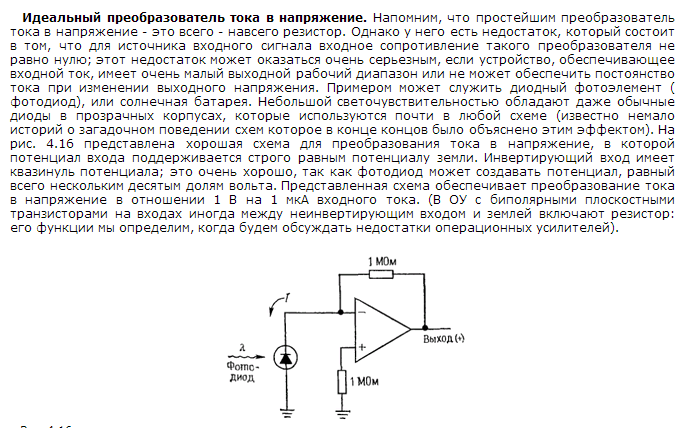

Схема с операционным усилителем

Позволяет работать как в фотогальваническом, так и в фотодиодном режиме. Преимущества:

Высокая чувствительность
Возможность регулировки коэффициента усиления
Низкий уровень шумов в фотогальваническом режиме

Выбор конкретной схемы зависит от требований к параметрам фотоприемника.

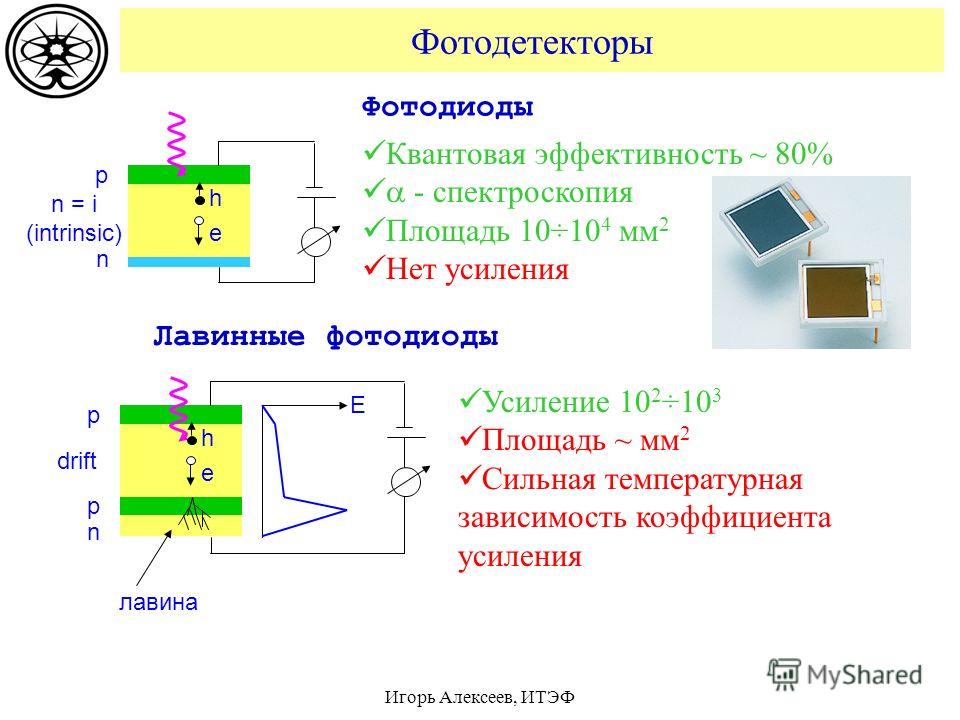

Особенности работы фотодиодов в режиме счета фотонов

Для детектирования предельно слабых световых потоков фотодиоды могут работать в режиме счета отдельных фотонов. Основные принципы:

Используются лавинные фотодиоды
Напряжение смещения превышает напряжение пробоя
Каждый фотон вызывает лавинный пробой
Требуется схема гашения лавины

Этот режим позволяет регистрировать предельно слабые световые потоки вплоть до отдельных фотонов.

Применение фотодиодов в позиционно-чувствительных датчиках

Фотодиоды широко используются в позиционно-чувствительных датчиках для определения положения световых пучков. Основные типы таких датчиков:

Двумерные позиционно-чувствительные датчики

Принцип работы основан на распределении фототока между электродами. Особенности:

Высокая линейность
Независимость от формы светового пятна
Возможность определения положения в двух координатах

Квадрантные фотодиоды

Состоят из четырех разделенных фотодиодов. Характерные черты:

Высокая точность
Чувствительность к форме и распределению интенсивности пучка
Применяются в системах автоюстировки

Выбор типа датчика зависит от конкретной задачи и параметров регистрируемого излучения.

Основные материалы для изготовления фотодиодов

Выбор материала фотодиода определяет его спектральный диапазон и другие характеристики:

Кремний (Si) — видимый и ближний ИК диапазон, низкий темновой ток
Германий (Ge) — ближний ИК диапазон, высокий темновой ток
Арсенид галлия-индия (InGaAs) — ближний ИК диапазон, высокое быстродействие
Антимонид индия (InSb) — средний ИК диапазон

Правильный выбор материала позволяет оптимизировать характеристики фотодиода для конкретного применения.

Тематические статьи по фотонике

Детекторы от компании Thorlabs

Фотодиоды

Принцип работы

Фотодиод – быстродействующее линейное устройство, которое обладает высокой квантовой эффективностью, и генерирует фототок, когда свет поглощается в обедненной области полупроводникового перехода. На рис. 1 представлена эквивалентная схема, отражающая принцип работы фотодиода.

Рис.1 Эквивалентная схема фотодиода

Уровень выходного тока фотодиода определяется по формуле:

Основные понятия

Чувствительность фотодиода

определяется как отношение генерируемого фототока (I_PD) к мощности (P) падающего излучения на заданной длине волны.

Режимы работы (Фотодиодный и Фотогальванический)

Фотодиоды могут работать в двух режимах: фотогальваническом (без внещнего источника эдс) и фотодиодном (с подачей на p- n- переход обратного смещения от внешнего источника эдс). Выбор режима работы зависит от требований к быстродействию и допустимого значения темнового тока (ток обратно смещенного p-n перехода)

Фотодиодный режим

В фотодиодном режиме используется источник питания, который смещает фотодиод в обратном направлении (фотодетекторы DET серии от компании Thorlabs). При этом через фотодиод течет обратный ток, пропорциональный падающей мощности излучения. Приложение напряжения обратного смещения расширяет обедненный слой, что приводит к уменьшению емкости перехода и обеспечивает линейность отклика. Работа в фотодиодном режиме характеризуется большими значениями темнового тока. Его величина зависит от материала полупроводника.

Фотогальванический режим

В фотогальваническом режиме фотодиод работает без внешнего источника питания (напряжение обратного смещения отсутствует). Принцип действия фотодиода в этом режиме основан на фотогальваническом эффекте. В таком режиме он может работать в качестве датчика или в качестве элемента питания (солнечной батареи). В фотогальваническом режиме темнового тока принимает минимальные значения.

Темновой ток

Темновой ток – это ток утечки, который растет при увеличении напряжения обратного смещения. При работе в фотодиодном режиме наблюдаются более высокие значения темнового тока, которые зависят от температуры окружающей среды. При увеличении температуры на 10 °C величина темнового тока увеличивается примерно в 2 раза, а шунтирующее сопротивление удваивается при увеличении температуры на 6 °C. Чем выше напряжение смещения, тем меньше емкость перехода, но тем больше величина темнового тока.

Темновой ток также зависит от материала полупроводника и размера активной области. Например, у кремниевых фотодиодов значения темнового тока значительно ниже, чем у германиевых. В таблице ниже представлены различные полупроводниковые материалы и их относительные значения темнового тока, чувствительности, быстродействия и стоимости.

Материал	Темновой ток	Быстродействие	Спектральный диапазон	Стоимость
Кремний (Si)	Низкий	Высокое	Видимый – Ближний ИК	Низкая
Германий (Ge)	Высокий	Низкое	Ближний ИК	Низкая
Фосфид галлия (GaP)	Низкий	Высокое	УФ — Видимый	Средняя
Арсенид галлия-индия (InGaAs)	Низкий	Высокое	Ближний ИК	Средняя
Антимонид арсенида индия (InAsSb)	Высокий	Низкое	Ближний – Средний ИК	Высокая
Кадмий-ртуть-теллур (MCT, HgCdTe)	Высокий	Низкое	Ближний – Средний ИК	Высокая

Емкость перехода

Емкость перехода (C_j) является важной характеристикой фотодиода и имеет большое влияние на быстродействие и ширину полосы пропускания фотоприемника. Следует отметить, что емкость p-n перехода зависит от его площади и ширины (она тем больше, чем больше площадь перехода). Приложение напряжения обратного смещения приводит к увеличению ширины обедненного слоя, и таким образом к уменьшению емкости и росту быстродействия.

Ширина полосы пропускания и отклик

Нагрузочное сопротивление (R_LOAD) и емкость перехода влияют на частотную характеристику фотодетектора. Ширину полосы пропускания (f_BW) и время нарастания (t_r) можно оценить по формулам:

Эквивалентная мощность шума (NEP)

Эквивалентная мощность шума (NEP) это среднеквадратическое значение генерируемого напряжения, когда отношение сигнал/шум равно единице. Данная величина характеризует способность детектора регистрировать слабые световые сигналы. Эквивалентная мощность шума возрастает при увеличении площади активной области и определяется по формуле:

, где S/N – отношение сигнал/шум, Δf — ширина шумовой полосы частот, Incident Energy – энергия светового потока (единицы измерения Вт/см²).

Согласованное нагрузочное сопротивление

Нагрузочное сопротивление используется для преобразования генерируемого фототока в напряжение (V_OUT):

В зависимости от типа фотодиода сопротивление нагрузки может повлиять на скорость отклика. Для обеспечения оптимальной ширины полосы пропускания компания Thorlabs рекомендует использовать коаксиальный кабель (50 Ом) с терминатором на 50 Ом. Это минимизирует паразитные затухающие колебания благодаря согласованной нагрузке. Если ширина полосы пропускания не важна, то выходное напряжение можно увеличить путем увеличения нагрузки (R_LOAD)_.При несогласованной нагрузке длина коаксиального кабеля может иметь большое влияние на отклик фотодетектора, поэтому рекомендуется использовать короткий кабель.

Шунтирующее сопротивление

Шунтирующее сопротивление – это сопротивление несмещенного перехода. Идеальный фотодиод будет иметь бесконечное шунтирующее сопротивление, но реальные приборы имеют сопротивление порядка 10 Ом – 1000 МОм, значение которого зависит от материала фотодиода. Например, InGaAs детекторы обладают шунтирующим сопротивлением порядка 10 МОм, тогда как сопротивление Ge детектора составляет несколько кОм. Это может существенно повлиять на уровень шума, но для большинства приложений высокое сопротивление оказывает незначительное влияние и им можно пренебречь.

Последовательное сопротивление

Последовательное сопротивление определяется сопротивлением полупроводникового материала. Оно пренебрежимо мало, и его влиянием в большинстве случаев можно пренебречь. Последовательное сопротивление возникает благодаря контактам и проводным соединениям фотодиода. В основном оно используется для определения линейности фотодиода при нулевом смещении.

Стандартные схемы детекторов

Рис.2 Схема детекторов с обратно смещенным диодом (детекторы DET серии)

На рис.2 представлена схема, отражающая принцип работы детекторов DET серии с обратно смещенным фотодиодом. Величина генерируемого фототока зависит от светового потока и длины волны излучения. При подключении нагрузочного сопротивления данную величину можно наблюдать с помощью осциллографа. Функция RC-фильтра заключается в подавлении высокочастотного шума источника питания.

Рис.3 Схема детектора с усилителем

При использовании схемы фотоприемников с усилителем пользователь может выбирать режим работы фотодиода (фотогальванический или фотодиодный). Каждый режим обладает своими преимуществами:

— Фотогальванический режим: в фотогальваническом режиме к диоду не прикладывается напряжение, и потенциал на входе A операционного усилителя равен потенциалу в точке B. При работе в таком режиме темновой ток пренебрежимо мал.

— Фотодиодный режим: в фотодиодном режиме к p-n переходу приложено напряжение обратного смещения, что уменьшает емкость перехода и увеличивает полосу пропускания. Усиление зависит от резистора обратной связи (R_f). Ширина полосы пропускания детектора определяется по формуле:

, где GBP – это произведение коэффициента усиления на ширину полосы пропускания ОУ, C_D – сумма емкости перехода и усилителя.

Частота модуляции

Спектральная плотность шума большинства детекторов, включая PbS, PbSe, HgCdTe (MCT) и InAsSb, имеет зависимость вида 1/f (шум уменьшается при увеличении частоты), что оказывает значительное влияние на постоянную времени в области низких частот.

Таким образом, частота модуляции (скорость изменения интенсивности) излучения оказывает влияние на чувствительность прибора. Оптимальные значения характеристик фотоприемника достигаются при частоте:

Срок службы батареи

При использовании фотодетектора, работающего от батареи, важно понимать, каков срок службы аккумулятора и как он влияет на работу детектора. Выходной ток детектора прямо пропорционален потоку падающего излучения. Большинство пользователей преобразуют этот ток в напряжение с помощью согласованной нагрузки. Величина сопротивления приблизительно равна коэффициенту усиления схемы. Для высокоскоростных детекторов, например, таких как DET08, необходимо использовать нагрузку с сопротивлением 50 Ом для согласованности с импедансом стандартных коаксиальных кабелей. Это позволит уменьшить обратные отражения и улучшить качество выходного сигнала.

Срок службы батареи напрямую зависит от тока в детекторе. Большинство производителей батареек выражают срок службы батарейки в мА*ч (миллиампер-час). Например, если аккумулятор рассчитан на 190 мА*ч, он будет работать в течении 190 ч при потреблении тока 1. 0 мА.

Пусть источник, излучение которого падает на детектор, работает на длине волны 780 нм со средней мощностью 1мВт. Чувствительность детектора на данный длине волны 0.5 А/Вт. Фототок можно рассчитать по формуле:

Таким образом срок службы батареи равен:

или 16 дней непрерывной работы. При уменьшении средней мощности падающего излучения до 10 мкВт, срок службы той же батарейки увеличится до 4 лет непрерывной работы. При использовании рекомендуемой согласованной нагрузки в 50 Ом, фототок (0.5 мА) преобразуется в напряжение:Если величина мощности падающего излучения уменьшится до 40 мкВт, то выходное напряжение станет равно 1 мВт. Для некоторых измерительных устройств, данное значение может оказаться слишком маленьким, поэтому необходимо искать компромисс между сроком службы батареи и точностью проводимых измерений.

При использовании детекторов на батарейках необходимо использовать излучение малой интенсивности, учитывая минимально необходимый уровень напряжения. Также важно помнить, что батарейка перестанет производить ток не сразу, как только приблизится к концу срока своей службы. Сначала напряжение батарейки упадет, и электрический потенциал, прикладываемый к фотодиоду уменьшится. А это в свою очередь приведет к увеличению времени отклика детектора и уменьшению ширины полосы пропускания.

Таким образом, важно убедиться, что батарейка обеспечивает достаточное напряжение для оптимальной работы детектора.

Для задач, в которых детекторы DET серии, облучаются непрерывно источником достаточно высокой мощности, или постоянная замена батарей является неприемлемой, компания Thorlabs предлагает адаптер DET1B и источник питания. Недостатком этого варианта является шум, который добавится к выходному сигналу и может увеличить погрешность измерений.

PbS и PbSe детекторы

Детекторы на основе сульфида свинца (PbS) и селенида свинца (PbSe) широко используются для регистрации излучения в диапазоне от 1000 до 4800 нм. Тогда как фотодиод генерируют ток под воздействием света, у фоторезистора при облучении изменяется величина сопротивления. Хотя PbS и PbSe детекторы можно использовать при комнатной температуре, температурные флуктуации будут оказывать воздействие на темновое сопротивление, чувствительность и быстродействие прибора.

Принцип работы

При поглощении света в фотопроводящем материале возникают избыточные носители заряда, приводящие к увеличению проводимости и уменьшению сопротивления. Изменение сопротивления приведет изменению величина измеряемого напряжения. На рис. представлена схема, отражающая принцип работы детекторов на основе фотопроводящих материалов. Следует отметить, что представленная схема не рекомендуется для применения на практике из-за присутствия низкочастотных шумов.

Механизм детектирования основан на проводимости тонкой пленки светочувствительного элемента. Сигнал на выходе детектора при отсутствии падающего излучения определяется уравнением:

Изменение напряжения на выходе ΔV_OUT происходит из-за изменения сопротивления ΔR_Dark_, когда свет попадает на активную область датчика:

Частотная характеристика

Для детекторов зависимость чувствительности от частоты модуляции света имеет вид:

, где f_c_–частота модуляции, R_{0 –}чувствительность при частоте 0 Гц, τ_r– время нарастания.

Воздействие температуры

Светочувствительный элемент PbS и PbSe детекторов представляет собой тонкую пленку на стеклянной подложке. Форма и активная область фотопроводящего элемента меняются в зависимости от условий эксплуатации, таким образом изменяя и другие характеристики. В частности, чувствительность детектора будет изменяться в зависимости от рабочей температуры.

Охлаждение детектора сместит спектральный диапазон чувствительности в область более длинных волн. Для получения оптимальных результатов рекомендуется использовать представленные детекторы в условиях контроля параметров окружающей среды.

Схема детектора на основе фотопроводящего материала с усилителем

Из-за шумовых характеристик предпочтительнее включение фоторезистора в цепь переменного тока. При включении фоторезистора в цепь постоянного тока шум, обусловленный приложенным напряжением, будет увеличиваться с ростом напряжения, таким образом, ограничивая чувствительность детектора. Для поддержания стабильности характеристик и получения высоких значений коэффициента усиления сигнала необходимо использовать предусилитель.

Согласно схеме (рис. выше), операционный усилитель (ОУ) стремится сравнять потенциалы в точках A и B с помощью контура обратной связи. Разница напряжений на входе ОУ усиливается и передается на выход. Следует отметить, что высокочастотный фильтр на входе усилителя не пропускает сигнал постоянного тока. Кроме того, нагрузочное сопротивление должно быть равно темновому сопротивлению детектора, чтобы обеспечить получение максимального сигнала. Величина напряжения источника питания (+V) должна быть такой, чтобы величина отношения сигнал/шум была оптимальной и приближалась к единице. Некоторые задачи требуют более высокого уровня напряжения, что приведет к увеличению уровня шума. Напряжение на выходе определяется по формуле:

Отношение сигнал/шум

Поскольку уровень шума детектора обратно пропорционален частоте модуляции сигнала, шум будет возрастать на малых частотах. Сигнал на выходе детектора линейно увеличивается при увеличении напряжения смещения, однако шумовые характеристики мало зависят от напряжения смещения при его низком уровне. При достижении определенного уровня напряжения смещения, шум детектора начнет линейно увеличиваться с ростом напряжения. При высоких значениях напряжения шум начнет расти экспоненциально, уменьшая отношение сигнал шум. Для обеспечения оптимального уровня сигнал/шум необходимо регулировать частоту модуляции сигнала и напряжение смещения.

Темновое сопротивление

Темновое сопротивление – это сопротивление детектора при отсутствии освещения. Следует отметить, что темновое сопротивление будет увеличиваться или уменьшается при изменении температуры. Охлаждение детектора будет снижать величину темнового сопротивления.

Обнаружительная способность (D) и удельная обнаружительная способность (D*)

Обнаружительная способность (D) — это еще одна величина, используемая для оценки эффективности фотоприемника. Обнаружительная способность характеризует чувствительность и обратно пропорциональна эквивалентной мощности шума (NEP):

Чем выше значение обнаружительной способности, тем выше чувствительность, то есть детектор способен регистрировать слабые сигналы. Обнаружительная способность зависит от длины волны падающих фотонов.

NEP детектора, а следовательно и его обнаружительная способность зависят от активной области, поэтому сравнение свойств двух детекторов является непростой задачей. Чтобы избавится от этой зависимости, используют удельную обнаружительную способность (D*), которая не зависит от площади детектора и используется для оценки эффективности фотоприемника. В уравнении ниже, А – площадь фоточувствительной области.

Позиционно-чувствительные детекторы

Двумерные позиционно-чувствительные датчики

Обзор

Двумерные позиционно-чувствительные датчики позволяют измерить положение, расстояние перемещения или углы падения пучка, а также они могут использоваться в качестве обратной связи в системах юстирования, например, для контроля положения зеркал, фокусировки микроскопа, и т. д. Детектор определяет положение светового пятна на основе пропорционального распределения фототока, который генерируется в месте падения светового луча. Существует два типа двумерных позиционно-чувствительных датчиков: с двухсторонним расположением электродов и с четырехсторонним расположением электродов.

Датчики с двухсторонним расположением электродов обладают резистивными слоями, нанесенными с обеих сторон подложки. Датчик имеет четыре вывода. Фототок распределяется на две входных и две выходных компоненты. Распределение выходных токов определяет положение координаты Y, а распределение входных –координаты X положения пучка.

Датчики с четырехсторонним расположением электродов обладают одним чувствительным резистивным слоем, расположенным с одной стороны подложки. Такие датчики значительно дешевле датчиков с двухсторонним расположением электродов. Однако линейность отклика этих датчиков падает по мере удаления пучка от центра. Это связано с расположением анодов по периметру сенсора, особенно нелинейность заметна в углах датчика, где аноды приближаются друг к другу. Компания Thorlabs использует один из вариантов датчиков с четырехсторонним расположением электродов – датчик в форме «подушечки». Модель такого датчика представлена на рисунке сверху. Аноды перемещаются в углы датчика, фигурная форма электродов обеспечивает компенсацию искажений сигнала вблизи периметра. Такая модель обладает линейностью на уровне датчиков с двухсторонним расположением электродов, но значительно меньшей стоимостью.

Принцип вычисления положения луча

PDP90A детектор от компании Thorlabs оснащен схемой для вычисления Δx, Δy и суммы сигналов по формулам:

Согласно этим формулам расстояние в единицах измерения длины можно вычислить с помощью уравнений:

где x и y – это расстояния от центра до края сенсора, Lx и Ly – характерные размеры резистивного слоя. Для PDP90A детектора Lx = Ly = 10 мм. Следует отметить, что размеры резистивного слоя не соответствуют размерам активной области датчика. Активная область обозначена на рисунке серым цветом.

Погрешность определения положения

В отличие от квадрантных датчиков, где требуется перекрытие всех четырех активных областей, представленные датчики позволяют получить информацию о нахождении пучка в любой точке детектора не зависимо от формы, размера и распределения мощности в пучке. Датчик определяет положение центра пятна света до тех пор, пока пятно находится на светочувствительной области. Если часть светового пятна покидает светочувствительную поверхность, это приведет к сдвигу центра, и измерения станут ненадежными.

К ошибкам в измерении положения пучка также может привести уровень внешней освещенности. Для уменьшения погрешностей измерения лучше проводить в темноте. Использование фокусирующей оптики и диафрагм, также позволит снизить ошибки, связанные с внешней освещенностью.

Разрешение

Разрешение позиционно-чувствительного детектора – это минимальное детектируемое смещение светового пятна на поверхности сенсора датчика. Разрешение (ΔR) зависит как от размеров резистивного слоя (L_x или L_y), так и от отношения сигнал/шум (S/N). Отношение сигнал/шум этой системы можно определить как отношение суммы выходных сигналов (V_o) к напряжению шума (e_n). Шум на выходе детектора PDP90A составляет <2 мВ (двойная амплитуда сигнала) или 300 мкВ (среднеквадратичное значение).

, где

ΔR – разрешение,

Lx – характерный размер резистивного слоя,

e_n – шумовое напряжение на выходе детектора,

Vo – сумма выходных напряжений.

Для детектора PDP90A:

Для получения оптимальных результатов значение V_oнеобходимо увеличить до 4 В, что обеспечит разрешение детектора на уровне 0. 750 мкм. Для этого необходимо следить за суммарным выходным сигналом (SUM) сенсора и одновременно регулировать интенсивность падающего излучения, пока напряжение на выходе не станет равно 4 В. Напряжение более 4 В приведет к насыщению системы и, следовательно, к ошибкам в измерениях. С помощью поставляемого программного обеспечения можно легко осуществлять контроль уровня напряжения. Если суммарное напряжение выше уровня насыщения, то ползунок, отображающий уровень суммарного напряжения, станет красным. В этом случае необходимо уменьшить интенсивность излучения до уровня, при котором цвет ползунка станет зеленым. Данное значение будет соответствовать 4 В выходного напряжения.

Позиционно-чувствительный детектор на основе квадрантных фотодиодов

Сенсор такого детектора состоит из четырех идентичных квадрантных фотодиода, которые разделены зазором ~0.1 мм и вместе образуют круглую зону детектирования для определения положения падающего пучка (в формате 2D). При попадании света на сенсор фототок генерируется в каждой области (на рис. Q1, Q2, Q3 и Q4). На основе этих сигналов с помощью АЦП вычисляются разностные сигналы. Также вычисляется сумма всех четырех сигналов для нормировки. Нормированные координаты (Х, У) положения пучка определяются с помощью уравнений:

Если симметричный пучок падает в центр сенсора, то система на выходе зарегистрирует 4 одинаковых фототока, т.е. разностные сигналы будут равны 0, а нормированные координаты (X, Y) = (0, 0). Фототоки изменятся, если пучок сдвинуть относительно центра. В этом случае разностные токи не будут раны 0.

Детекторы на основе квадрантных фотодиодов очень точные и отлично подходят для систем автоюстировки. Однако необходимо следить за формой и распределением интенсивности в пучке, т.к. данный вид детекторов чувствителен к этим параметрам. Для пучков, распределение мощности в которых не является Гауссовым, центр будет определяется на основе распределения мощности (не геометрический центр пучка). Для таких пучков предпочтительнее использовать детекторы, описанные в предыдущем пункте.

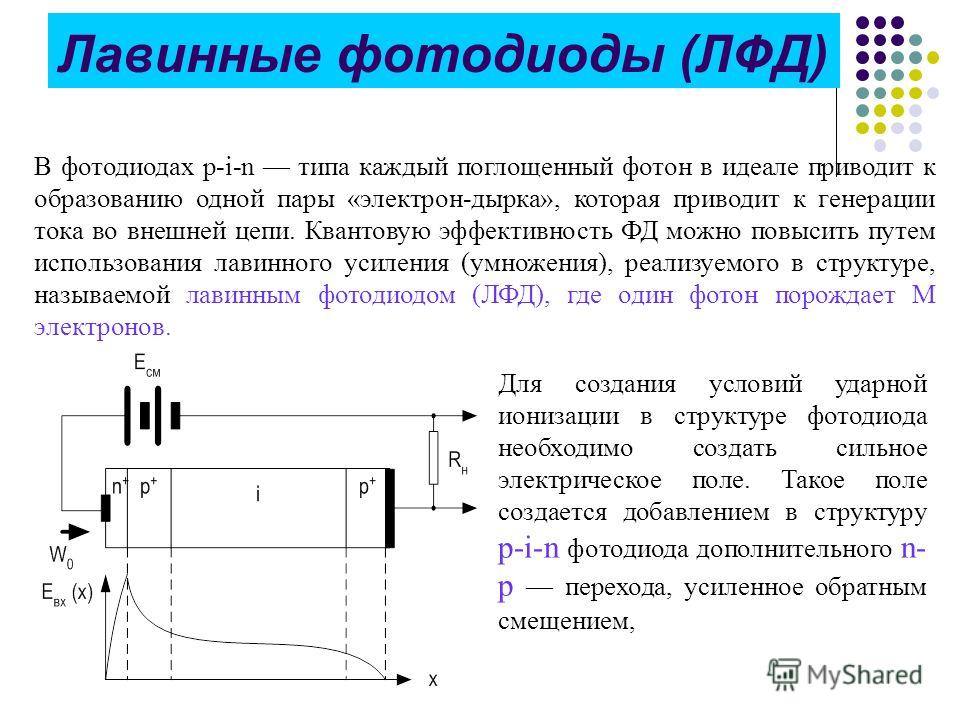

Счетчики одиночных фотонов

Лавинные фотодиоды в режиме Гейгера обладают способностью детектировать одиночные фотоны. Чувствительность на уровне одиночных фотонов может быть достигнута за счет увеличения напряжения смещения выше напряжения пробоя (т. А на рис.4). Лавинный фотодиод будет оставаться в метастабильном состоянии, пока не поглотиться фотон, который приведет к генерации лавины (т. B). Эта лавина гасится с помощью активной схемы гашения в фотодиоде (т. C), которая понижает напряжение смещения до значений ниже напряжения пробоя (V_BR).

Рис.4: Вольтамперная характеристика лавинного фотодиода в режиме Гейгера

После этого высокое значение напряжения смещения может быть восстановлено. В течении описанного процесса, которое известно как мертвое время диода, лавинный фотодиод нечувствителен к любым падающим фотонам. Когда диод находится в метастабильном состоянии, возможно спонтанное формирование лавин. Если спонтанное формирование лавин происходит хаотично, то зарегистрированный сигнал называется темновым отсчетом. Если спонтанное формирование лавин по времени коррелирует с импульсами от падающих фотонов, то такой сигнал называется послеимпульсом. Чтобы избежать регистрации послеимпульсов при проведении измерений, можно ввести дополнительное мертвое время программными средствами (с помощью ПО), что приведет к игнорированию счетчиком всех импульсов, возникших в течении этого времени.

Основные характеристики и понятия

Режим Гейгера

В этом режиме диод работает при напряжении смещения выше напряжения пробоя. Следовательно, одна электрон-дырочная пара (сгенерированная в результате поглощения фотона или тепловых флуктуаций) может вызвать лавинный процесс.

Скорость темнового счета

Это средний показатель зарегистрированных отсчетов при отсутствии падающего излучения, который определяет минимальную скорость счета, при которой зарегистрированный сигнал в основном вызван реальными фотонами. Регистрация ложных фотонов в основном связана с тепловыми флуктуациями и таким образом, ее можно избежать с помощью использования охлаждаемых детекторов

Активное гашение происходит, когда дискриминатор регистрирует возникновение лавинного тока и резко уменьшает напряжение смещения до значений ниже напряжения пробоя. При подготовке к регистрации следующего фотона напряжение смещения снова увеличивается до значений выше напряжения пробоя.

Мертвое время – это временной интервал, который необходим детектору для восстановления состояния, при котором он может регистрировать события без искажений. В течении этого времени он не видит падающих фотонов. Часть мертвого времени, связанная с активной схемой гашения, может быть определена как отношение пропущенных фотонов к падающим.

Послеимпульсы

Во время лавинного процесса некоторые заряды могут быть захвачены ловушками. При освобождении эти заряды могут привести к формированию лавины. Такие «ложные события» называют послеимпульсами (Afterpulses). Время жизни таких захваченных зарядов составляет порядка нескольких десятых микросекунды. Следовательно, возникновение послеимпульсов более вероятно непосредственно после импульса от реального фотона.

Основные модели фотодетекторов от компании Thorlabs

В таблице представлены модели фотодетекторов от компании Thorlabs. Модели, расположенные в одной и той же строке, оснащены одинаковыми светочувствительными элементами.

Примечания:

^aКалиброванный фотодиод

^bКорпус TO-46

^cКорпус TO-46 + разъем FC/PC

ФЭУ

Принцип работы

С момента появления первых коммерческих ФЭУ в 1940 году, этот вид детекторов остается одним из самых популярных при проведении экспериментов, в которых требуется малое время отклика и высокая чувствительность. Сегодня ФЭУ незаменимы при проведении исследований в области аналитической химии, физики элементарных частиц, астрономии, атомной и молекулярной физики, а также в медицине и контроле производственных процессов.

Фотоэлектронные умножители (ФЭУ) – это чувствительные детекторы с высоким коэффициентом усиления, выходной ток которых пропорционален падающему излучению. ФЭУ состоит из стеклянной вакуумной трубки, в которой расположены фотокатод (фотоэмиссионный материал), 8-14 динодов (вторичная эмиссия) и анод (коллектор вторичных электронов). Если фотон с достаточно высокой энергией (т.е. с энергией больше энергии связи электронов материала фотокатода) падает на фотокатод, то он поглощается и испускается электрон (фотоэффект). Поскольку на первом диноде потенциал выше, чем потенциал на катоде (между этими элементами создается разность потенциалов), то выпущенный электрон ускоряется в электрическом поле и направляется на систему динодов, где за счет вторичной (ударной) электронной эмиссии образуют нарастающую от динода к диноду электронную лавину, поступающую на анод. Как правило, каждый динод обладает потенциалом, который на 100 – 200 В выше, чем потенциал предыдущего динода. Ток анода преобразуют в напряжение, для этого нагрузку с малым сопротивлением включают в цепь между анодом и землей. ФЭУ PMM01 и PMM02 от компании Thorlabs используют трансимпедансный усилитель (TIA) для преобразования тока анода (нА или мкА) в напряжение (мВ или В). Модули PMTSS, PMTSS2, и PMTSS2-SCM не содержат трансимпедансного усилителя.

Например, если ФЭУ состоит из 8 динодов, как показано на рис. ниже и каждый электрон приводит к появлению 4 вторичных электронов, то усиление тока после системы динодов будет составлять 4⁸ ≈ 66,000. В приведенном примере, каждый фотоэлектрон приводит к появлению лавины с зарядом Q = 4⁸e, которая приходит на анод. Импульс напряжения при этом равен V = Q/C = 4⁸e /C, где C – емкость анода. Если емкость равна 5 пФ, то напряжение импульса на выходе будет равно 2.1 мВ.

Спектральная чувствительность

При выборе ФЭУ необходимо обратить внимание на материал фотокатода, т.к. он определяет длинноволновую границу спектральной чувствительности. Коротковолновая граница определяется материалом окна. Сегодня изготавливают различные виды ФЭУ для работы в диапазоне от УФ до ИК, при этом используют различные материалы фотокатода, каждый из который предназначен для работы в определенном спектральном диапазоне.

Квантовая эффективность (QE) – это величина, выражаемая в %, которая характеризует способность ФЭУ преобразовывать падающие фотоны в электроны. Например, QE равно 20%. Это означает, что один из 5 фотонов, падающих на фотокатод, приведет к появлению фотоэлектронов. Для задач счета фотонов, желательно иметь ФЭУ с высоким показателем квантовой эффективности. Поскольку QE зависит от длины волны, необходимо подобрать ФЭУ, с максимальной квантовой эффективностью в интересующем спектральном диапазоне. Следует отметить, что фотокатоды для видимой области спектра, как правило, обладают QE <30%.

Вычислить квантовую эффективность ФЭУ можно по формуле:

где S – это интегральная чувствительность [А/Вт], λ – длина волны [нм].

Конфигурация ФЭУ

Доступны две основные конфигурации ФЭУ: входное окно располагается на торце или на боковой стенке вакуумной колбы. В случае, когда входное окно расположено на торце, ФЭУ оснащен полупрозрачными фотокатодами и характеризуется большой площадью активной области, пространственной однородностью, и более высокой производительностью в синей и зеленой областях спектра. Такая конфигурация предпочтительнее для применений, требующих широкой спектральной чувствительности, таких как спектроскопия. В ФЭУ с боковым окном используют непрозрачные фотокатоды, такая конфигурация чаще всего используется при работе в УФ и ИК диапазоне. Конфигурация с боковым окном дешевле, чем конфигурация с окном на торце, и часто используется для задач, требующих высокой квантовой эффективности, таких как сцинтилляционные измерения.

8-14 динодов располагают линейно или по кругу. При линейном расположении (как показано на рис.) ФЭУ обладает малым временем отклика, высоким разрешением и линейностью. Диноды располагаются по кругу в ФЭУ с боковым окном и в некоторых ФЭУ с торцевым окном, при этом система обладает компактными размерами и малым временем отклика.

Коэффициент усиления

ФЭУ – уникальны, так как способны усиливать очень слабые сигналы от фотокатода до детектируемого уровня выше шума считывания без внесения существенных помех. За усиление сигнала в ФЭУ отвечают диноды, и коэффициент усиления зависит от прилагаемого напряжения. ФЭУ может работать при напряжениях, превышающих значения, рекомендуемые производителем, обеспечивая при этом коэффициент усиления в 10-100 раз выше указанного в спецификации. При работе в таком режиме на ФЭУ не оказывается негативного влияния, если ток анода ниже предельно допустимых значений.

Темновой ток

В случае идеального ФЭУ, все сигналы, производимые фотокатодом, являются следствием попадания в трубку света. Однако, настоящие ФЭУ генерируют ток даже в отсутствии падающего излучения. Сигнал, генерируемый ФЭУ в отсутствии света, называется темновым током. Этот сигнал сильно снижает отношение сигнал/шум ФЭУ. Темновой ток главным образом обусловлен термоэлектронной эмиссией электронов из фотокатода и нескольких первых динодов, и в меньшей степени космическими лучами и радиацией. ФЭУ, разработанные для применений в красной области спектра, обладают более высокими значениями темнового тока, чем другие ФЭУ, за счет малых значений энергии связи электронов в фотокатодах, обладающих чувствительностью в красной области спектра.

Термоэлектронная эмиссия зависит от температуры фотокатода и работы выхода, а значит охлаждение ФЭУ может значительно снизить темновой ток. При использовании ФЭУ с термоэлектрическим охлаждением следует избегать конденсации на входном окне, так как влага уменьшит количество света, падающего на фотокатод. Кроме того, необходимо избегать чрезмерного охлаждения, так как это может привести к негативным последствиям: уменьшение уровня сигнала или напряжения на катоде, т.к. сопротивление катодной пленки обратно пропорционально температуре.

Время Нарастания

Для экспериментов, требующих высокого временного разрешения, время нарастания должно быть коротким. Время нарастания импульса тока анода чаще всего используется в качестве характеристики быстродействия ФЭУ. В конечном счете, время нарастания импульса определяется временем распространения разных электронов. Оно отличается по нескольким причинам. Во-первых, начальные скорости вторичных электронов различаются. т.к. они выбиваются из разных по глубине мест материала динодов. Некоторые электроны вылетая обладают ненулевой начальной энергией, поэтому достигнут следующего динода за более короткое время. Время пролета электронов также будет зависеть от длины пути. В результате всех этих эффектов, время нарастания импульса анодного тока будет уменьшаться с увеличением напряжения как V^-1/2.

Другие факторы

При работе с ФЭУ следует тщательно выбирать электронику, которая будет использоваться. Даже небольшие флуктуации высокого напряжения, прилагаемого между катодом и анодом могут сильно повлиять на выходной сигнал. Кроме того, условия окружающей среды также могут влиять на работу ФЭУ. Изменения температуры и влажности, а также вибрации негативно влияют на производительность ФЭУ. Корпус ФЭУ также имеет большое значение, он не только защищает трубку от постороннего света, но и снижает влияние внешних магнитных полей. Поле с магнитной индукцией в несколько гауссов, может уменьшить коэффициент усиления. Этого можно избежать путем использования магнитного экрана из материала с высокой магнитной проницаемостью.

Советские фотодиоды технические характеристики и схемы включения. Схема включения фотодиода. p – i – n фотодиод

Основными характеристиками фотодиода являются: ВАХ, световая и спектральная.

Вольт-амперная характеристика . В общем случае (при любой полярности U) ток фотодиода описывается выражением (1). Это выражение представляет собой зависимость тока фотодиода I ф от напряжения на фотодиоде U при разных значениях потока излучения Ф, т.е. является уравнением семейства вольт-амперных характеристик фотодиода. Графики вольт-амперных характеристик приведены на рис. 1.7.

Рис. 1.7 ВАХ фотодиода.

Семейство вольт-амперных характеристик фотодиода расположено в квадрантах I, III и IV. Квадрант I – это нерабочая область для фотодиода: в этом квадранте к p-n переходу прикладывается прямое напряжение и диффузионная составляющая тока полностью подавляет фототок (I p — n >> I ф). Фотоуправление через диод становится невозможным.

Квадрант III – это фотодиодная область работы фотодиода. К p-n переходу прикладывается обратное напряжение. Следует подчеркнуть, что в рабочем диапазоне обратных напряжений фототок практически не зависит от обратного напряжения и сопротивления нагрузки. Вольт-амперная характеристика нагрузочного резистора R представляет собой прямую линию, уравнение которой имеет вид:

E обр — I ф · R = U,

где U обр – напряжение источника обратного напряжения; U – обратное напряжение на фотодиоде; I ф – фототок (ток нагрузки).

Фотодиод и нагрузочный фоторезистор соединены последовательно, т.е. через них протекает один и тот же ток I ф. Этот ток I ф можно определить по точке пересечения вольт-амперных характеристик фотодиода и нагрузочного резистора (рис 1.7 квадрант III) Таким образом, в фотодиодном режиме при заданном потоке излучения фотодиод является источником тока I ф по отношению к внешней цепи. Значение тока I ф от параметров внешней цепи (U обр, R) практически не зависит (Рис 1.7.).

Квадрант IV семейства вольт-амперных характеристик фотодиода соответствует фотогальваническому режиму работы фотодиода. Точки пересечения вольт-амперных характеристик с осью напряжения соответствуют значениям фото-ЭДС E ф или напряжениям холостого хода U хх (R н = ∞) при разных потоках Ф. У кремниевых фотодиодов фото-ЭДС 0,5-0,55 В. Точки пересечения вольт-амперных характеристик с осью токов соответствуют значениям токов короткого замыкания I кз (R н = 0). Промежуточные значения сопротивления нагрузки определяются линиями нагрузки, которые для разных значений R н выходят из начала координат под разным углом. При заданном значении тока по вольт-амперным характеристикам фотодиода можно выбрать оптимальный режим работы фотодиода в фотогальваническом режиме (Рис. 1.8). Под оптимальным режимом в данном случае понимают выбор такого сопротивления нагрузки, при котором в R н будет передаваться наибольшая электрическая мощность.

Рис.1.8. ВАХ фотодиода в фотогальваническом режиме.

Отимальному режиму соответствует для потока Ф1 линия нагрузки R 1 (площадь заштрихованногопрямоугольника с вершиной в точке А, где пересекаются линии Ф 1 и R 1 , будет наибольшей – рис.1.8). Для кремниевых фотодиодов при оптимальной нагрузке напряжение на фотодиоде U=0,35-0,4 В.

Световые (энергетические) характеристики фотодиода – это зависимость тока от светового потока I = f(Ф):

Рис. 1.9. Световая характеристика ФД.

В фотодиодном режиме энергетическая характеристика в рабочем диапазоне потоков излучений линейна.

Это говорит о том, что практически все фотоносители доходят до p-n перехода и принимают участие в образовании фототока, потери неосновных носителей на рекомбинацию не зависят от потока излучения.

В фотогальваническом режиме энергетические характеристики представляются зависимостями либо тока короткого замыкания I кз, либо фото-ЭДС E ф от потока излучения Ф. При больших потоках Ф закон изменения этих зависимостей существенно отклоняется от линейного (рис. 1.10).

Фотодиодный режим

Рис.1.10.Световые характеристики ФД

Для функции I кз = f(Ф) появление нелинейности связанно с ростом падения напряжения на объемном сопротивлении базы полупроводника. Снижение фото-ЭДС объясняется уменьшением высоты потенциального барьера при накоплении избыточного заряда электронов в n-области и дырок p-области.

Диодный режим имеет по сравнению с генераторным следующие преимущества:

· выходной ток в фотодиодном режиме не зависит от сопротивления нагрузки, в генераторном режиме максимальный входной ток может быть получен только при коротком замыкании в нагрузке.

· фотодиодный режим характеризуется высокой чувствительностью, большим динамическим диапазоном преобразования оптического излучения, высоким быстродействием (барьерная емкость p-n перехода уменьшается).

Недостатком фотодиодного режима работы является зависимость темнового тока (обратного тока p-n перехода) от температуры.

Основными параметрами являются:

· темновой ток I т.

· рабочее напряжение U раб – напряжение, прикладываемое к диоду в фотопреобразовательном режиме.

· Интегральная чувствительность K ф.

В электротехнике широко используются различные приборы и устройства, связанные с особенностями и физическими свойствами материалов. Среди них особое место занимают фотодиоды, принцип работы которых основан на воздействии оптического излучения. В результате, материал изменяет свои качества, что позволяет ему выполнять различные функции в электрических цепях.

Принцип действия фотодиода

Простой фотодиод является обыкновенным полупроводниковым диодом с р-п-переходом, на который оказывает действие оптическое излучение. При полном отсутствии светового потока, диод находится в состоянии равновесия и обладает обычными свойствами.

Действие излучения направлено перпендикулярно относительно плоскости, где расположен р-п-переход. Энергия, с которой поглощаются фотоны, превышает ширину запрещенной зоны, что приводит к возникновению электронно-дырочных пар. Данные пары, состоящие из электронов и дырок, получили наименование фотоносителей.

Когда фотоносители проникают внутрь п-области, электроны и дырки, в основной массе не успевают распадаться на составляющие и подходят непосредственно к границе р-п-перехода. В этом месте происходит разделение фотоносителей с помощью электрического поля. В результате, дырки попадают в р-область. Электроны же не в состоянии пройти через поле, окружающее переход, поэтому начинается их скапливание возле п-области и у границы перехода. Таким образом, прохождение тока через переход полностью зависит от движения дырок. Данный вид тока с участием фотоносителей получил название фототока.

Под воздействием фотоносителей-дырок в р-области по отношению к п-области возникает положительный заряд. Таким же образом, п-область заряжается отрицательно относительно р-области. Происходит возникновение разности потенциалов, именуемой фото-ЭДС. Ток, сгенерированный в фотодиоде, имеет обратное значение и направление от катода к аноду. Величина этого тока возрастает в зависимости от увеличения степени освещенности. Работа фотодиодов может осуществляться в двух режимах. В первом случае используется фотогенераторный режим, не предусматривающий внешний источник электроэнергии. В режиме фотопреобразователя необходимо использование внешнего источника электроэнергии.

Режим фотогенератора позволяет использовать фотодиоды как источники питания, преобразующие солнечное излучение в электрическую энергию. Они используются в качестве . Коэффициент полезного действия элементов на основе кремния составляет примерно 20%. КПД у пленочных конструкций может быть значительно выше.

В работе фотодиодом нередко используется свойство обратимого электрического пробоя. В результате, количество носителей заряда умножается лавинообразно, по аналогии с полупроводниковыми стабилитронами. Происходит значительный рост фототока и чувствительности фотодиодов. Данное значение превышает обычные параметры в сотни раз.

Частота лавинных фотодиодов достигает величины до 10 ГГц, что позволяет использовать их в качестве быстродействующих фотоэлектрических приборов. Единственным недостатком этих устройств является повышенный уровень шума. Фотодиоды очень часто используются в паре со светодиодами. Они размещаются в общем корпусе, при этом, расположение светочувствительной площадки фотодиода наиболее оптимально к излучающей светодиодной площадке. Данные приборы получили название оптронов. Электрические связи совершенно не касаются входных и выходных цепей, поскольку сигналы передаются путем оптического излучения.

Характеристики фотодиодов

Если рассматривать в целом непосредственно фотодиоды, принцип действия и другие параметры этих устройств, следует отметить то, как выходная мощность соотносится с общей массой и площадью солнечной батареи. Максимальное значение этих параметров может достигать соответственно 200 ватт на 1 кг и 1 киловатт на 1 м2.

Кроме того, значение имеет вольт-амперная характеристика, в которой выходное напряжение зависит от выходного тока. Значение спектральных характеристик показывает соотношение фототока и величины световых волн, падающих на фотодиод. Максимальное значение данного параметра находится в прямой зависимости от того, насколько возрастает коэффициент поглощения.

Фототок и освещенность определяют световую характеристику фотодиода. Обе величины имеют между собой прямую пропорциональную зависимость. Эта величина представляет временной отрезок, на протяжении которого происходят изменения после того как фотодиод освещен или затемнен. Показатель соотносится с установленным значением. Фотодиод также характеризуется в соответствии с сопротивлением при отсутствии освещения и другими параметрами, определяющими его работоспособность и область практического применения.

Фотодиод — это полупроводниковый диод, у которого ток зависит от освещенности. Обычно под этим током подразумевают обратный ток фотодиода, потому что его зависимость от освещенности выражена на порядки сильнее, чем прямого тока. В дальнейшем мы будем говорить именно про обратный ток.

В общем случае фотодиод представляет собой p-n переход, открытый для светового излучения. Под воздействием света в области p-n перехода генерируются носители заряда (электроны и дырки), которые проходят через него и вызывают напряжение на выводах фотодиода или протекание тока в замкнутой цепи.

Фотодиод, в зависимости от его материала, предназначен для регистрации светового потока в инфракрасном, оптическом и ультрафиолетовом диапазоне длин волн. Фотодиоды изготавливают из кремния, германия, арсенида галлия, арсенида галлия индия и других материалов.

Фотодиоды широко используются в системах управления, метрологии, робототехнике и других областях. Также они используются в составе других компонентов, например, оптопар, оптореле. Применительно к микроконтроллерам, фотодиоды находят применение в качестве различных датчиков — концевых датчиков, датчиков освещенности, расстояния, пульса и т.д.

На электрических схемах фотодиод обозначается как диод, с двумя направленными к нему стрелочками. Стрелки символизируют падающее на фотодиод излучение. Не путайте с обозначением светодиода, у которого стрелки направлены от него.

Буквенное обозначение фотодиода может быть VD или BL (фотоэлемент).

Фотодиод работает в двух режимах: фотодиодном и фотогальваническом (фотовольтаическом, генераторном).

В фотодиодном режиме используется источник питания, который смещает фотодиод в обратном направлении. В этом случае через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. В рабочем диапазоне напряжений (то есть до наступления пробоя), этот ток практически не зависит от приложенного обратного напряжения.

В фотогальваническом режиме фотодиод работает без внешнего источника питания. В этом режиме он может работать в качестве датчики или в качестве элемента питания (солнечной батареи), так как под воздействием света на выводах фотодиода появляется напряжение, зависящее от потока излучения и нагрузки.

Чтобы получше разобраться с режимами работы фотодиода, нужно рассмотреть его вольтамперную характеристику.

График состоит из 4 областей, так называемых квадрантов. Фотодиодному режиму соответствует работа в 3-м квадранте.

При отсутствии излучения график представляет собой обратную ветвь вольтамперной характеристики обычного полупроводникового диода. Присутствует небольшой обратный ток, который называется тепловым (темновым) током обратно смещенного p-n перехода.

При наличии светового потока, сопротивление фотодиода уменьшается и обратный ток фотодиода возрастает. Чем больше света падает, тем больший обратный ток течет через фотодиод. Зависимость обратного тока фотодиода от светового потока в этом режиме линейная.

Из графика видно, что обратный ток фотодиода слабо зависит от обратного напряжения. Посмотрите на наклон графика от нулевого напряжения до напряжения пробоя, он маленький.

Фотогальваническому режиму соответствует работа фотодиода в 4-м квадранте. И здесь можно выделить два предельных случая:

Холостой ход (хх),
— короткое замыкание (кз).

Режим близкий к холостому ходу используется для получения энергии от фотодиода. То есть для применения фотодиода в качестве солнечной батареи. Конечно, от одного фотодиода будет мало проку, да и КПД у него невысокий. Но если соединить много элементов, то такой батареей можно запитать какое-нибудь мало-потребляющее устройство.

В режиме короткого замыкания, напряжение на фотодиоде близкое к нулю, а обратный ток прямо пропорционален световому потоку. Этот режим используется для построения фотодатчиков.

В чем преимущество и недостатки фотодиодного и фотогальванического режимов работы? Фотодиодный режим обеспечивает большее быстродействие фотодиода, но в этом режиме всегда есть темновой ток. В фотогальваническом режиме темнового тока нет, но быстродействие датчиков будет ниже.

Фотодиоды – полупроводниковые элементы, обладающие светочувствительностью. Их основная функция – трансформация светового потока в электросигнал. Такие полупроводники применяются в составе различных приборов, функционирование которых базируется на использовании световых потоков.

Принцип работы фотодиодов

Основа действия фотодиодных элементов – внутренний фотоэффект. Он заключается в возникновении в полупроводнике под воздействием светового потока неравновесных электронов и дырок (т.е. атомов с пространством для электронов), которые формируют фотоэлектродвижущую силу.

При попадании света на p-n переход происходит поглощение световых квантов с образованием фотоносителей
Фотоносители, находящиеся в области n, подходят к границе, на которой они разделяются под влиянием электрополя
Дырки перемещаются в зону p, а электроны собираются в зоне n или около границы
Дырки заряжают p-область положительно, а электроны – n-зону отрицательно. Образуется разность потенциалов
Чем выше освещенность, тем больше обратный ток

Если полупроводник находится в темноте, то его свойства аналогичны обычному диоду. При прозванивании тестером в отсутствии освещения результаты будут аналогичны тестированию обычного диода. В прямом направлении будет присутствовать маленькое сопротивление, в обратном – стрелка останется на нуле.

Схема фотодиода

Режимы работы

Фотодиоды разделяют по режиму функционирования.

Режим фотогенератора

Осуществляется без источника электропитания. Фотогенераторы, являющиеся комплектующими солнечных батарей, иначе называют «солнечными элементами». Их функция – преобразовывать солнечную энергию в электрическую. Наиболее распространены фотогенераторы, созданные на базе кремния – дешевого, распространенного, хорошо изученного. Обладают невысокой стоимостью, но их КПД достигает всего 20%. Более прогрессивными являются пленочные элементы.

Режим фотопреобразования

Источник электропитания в схему подключается с обратной полярностью, фотодиод в данном случае служит датчиком освещенности.

Основные параметры

Свойства фотодиодов определяют следующие характеристики:

Вольтамперная. Определяет изменение величины светового тока в соответствии с меняющимся напряжением при стабильных потоке света и темновом токе
Спектральная. Характеризует влияние длины световой волны на фототок
Постоянная времени – это период, в ходе которого ток реагирует на увеличение затемнения или освещенности на 63% от установленного значения
Порог чувствительности – минимальный световой поток, на который реагирует диод
Темновое сопротивление – показатель, характерный для полупроводника при отсутствии света
Инерционность

Из чего состоит фотодиод?

Разновидности фотодиодов

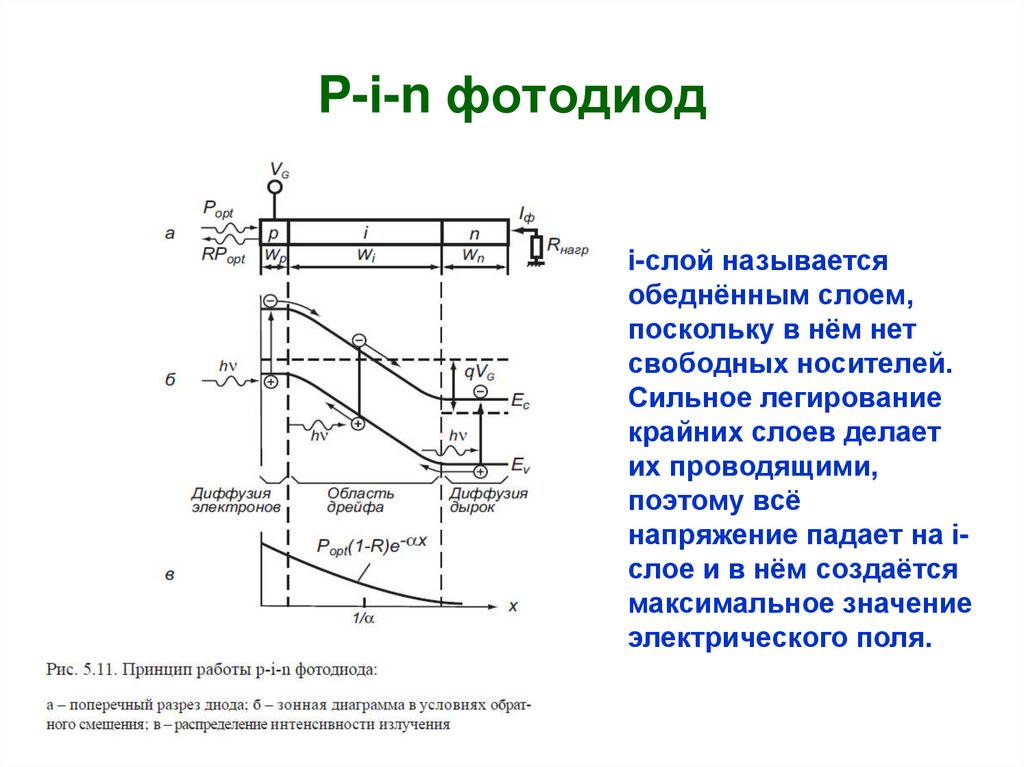

P-i-n

Для этих полупроводников характерно наличие в зоне p-n перехода участка, обладающего собственной проводимостью и значительной величиной сопротивления. При попадании на этот участок светового потока появляются пары дырок и электронов. Электрополе в данной области постоянно, пространственного заряда нет. Такой вспомогательный слой расширяет диапазон рабочих частот полупроводника. По функциональному назначению p-i-n-фотодиоды разделяют на детекторные, смесительные, параметрические, ограничительные, умножительные, настроечные и другие.

Лавинные

Этот вид отличается высокой чувствительностью. Его функция – преобразование светового потока в электросигнал, усиленный с помощью эффекта лавинного умножения. Может применяться в условиях незначительного светового потока. В конструкции лавинных фотодиодов используются сверхрешетки, способствующие снижению помех при передаче сигналов.

С барьером Шоттки

Состоит из металла и полупроводника, вокруг границы соединения которых создается электрическое поле. Главным отличием от обычных фотодиодов p-i-n-типа является использование основных, а не дополнительных носителей зарядов.

С гетероструктурой

Образуется из двух полупроводников, имеющих разную ширину запрещенной зоны. Гетерогенным называют слой, находящийся между ними. Путем подбора таких полупроводников можно создать устройство, работающее в полном диапазоне длин волн. Его минусом является высокая сложность изготовления.

Фотодиод может работать в фотодиодном и гальваническом режиме.

В фотодиодном режиме p-n переход смещается обратным напряжением величина которого зависит от конкретного фотодиода от единиц до сотни вольт, чем больше смещение тем быстрее он будет работать, и больше токи через него будут течь.
Недостаток фотодиодного режима в том, что с ростом обратного тока, в последствии увеличения напряжения или освещения, увеличивается уровень шумов, а уровень полезного сигнала в целом остается постоянным, считается, что в этом режиме диод имеет меньшую постоянную времени.

Фотодиодная схема включения.

Приведенная схема включения фотодиода является универсальной и подходит для тестирования и выбора, применительно к окончательной схеме своей конструкции.
Изменяя положение подстроечного резистора, в приведенной схеме, можно протестировать и выбрать оптимальный режим работы фотодиода.
Изменяя сопротивление резистора от минимального до максимального, можно подобрать наилучший режим смещения на фотодиоде.
Вывернув резистор на минимум, замкнув подвижный контакт на землю, мы переведем схему в фотогальванический режим.
Можно попробовать работу фотодиода и в прямом смещении (он все равно будет реагировать на свет), для этого надо поменять схему включения, перевернув диод.
Сопротивление в 50 Ком, не должно дать повредить фотодиод, а по переменной составляющей оно оказывается включенным параллельно с нагрузкой (меньше 5 КОм), и полезный сигнал практически не ослабляет. Конденсатор избавляет нас от постоянной составляющей. Если мы принимаеи импульсный сигнал то от постоянной составляющей, которая меняется в зависимости от фоновой засветки, лучше избавится сразу, смысла ее усиливать нет.

Еще одна стандартная схема включения фотодиода показана на рисунке.
В данной установке для уменьшения влияния шумов и наводок в схему добавлены буферные конденсаторы в цепи питания, накопительный конденсатор С3 и интегрирующая цепочка R2С4 на выходе.
C1- электролитический конденсатор большой ёмкости С = 100 мкФ, С2 — быстрый керамический 0,1 мкФ, С3, С4 — керамические по 100 пФ, R1 — 8 кОм, R2- 5,6 кОм.

Нагрузкой для достижения максимального быстродействия должен быть или каскад с общей базой или быстродействующий операционник включенный по схеме преобразователя ток-напряжение. Эти усилители имеют минимальное входное сопротивление.

Практическая схемотехника включения фотодиода со смещением.

Практическая схемотехника включения фотодиода со смещением.

Величина R фильтра подбирается в зависимости от засвечивания фотодиода в рабочем варианте с установленной оптикой, учитывается направление по азимуту (юг,запад и т.д.) в разных направлениях разные засветки от солнца.
Ёмкость Сф=0.1мкФ ещё и замыкает цепь фотодиода по высокой частоте на землю.
Вместо Rн можно поставить дроссель, либо трансформатор, надо смотреть, не будет ли искажений или затяжек импульсов или прочих подводных камней.

Включение фотодиода в каскад с общей базой.

Схема включения фотодиода ФД 263 в каскад с общей базой.

В схеме с ОБ — база разделяет входную и выходную цепи, и практически исключает влияние выходного напряжения на вход схемы (подобно экранной сетке в пентоде) по-этому имеется возможность увеличить нагрузочное сопротивление и получить больший размах напряжения на выходе схемы без ущерба для скорости.

Виды фотодиодов.

Основные характеристики и параметры фотодиодов. Светодиоды. Назначение, устройство, принцип действия, основные параметры и характеристики

Буквенное обозначение фотодиода может быть VD или BL (фотоэлемент).

Фотодиод работает в двух режимах: фотодиодном и фотогальваническом (фотовольтаическом, генераторном).

Чтобы получше разобраться с режимами работы фотодиода, нужно рассмотреть его вольтамперную характеристику.

Холостой ход (хх),
— короткое замыкание (кз).

Фотодиод активно используется в современных электронных устройствах, из названия становится понятно, что прибор из себя представляет конструкцию с применением полупроводника, так давайте рассмотрим, что такое фотодиод Фотодиод — это полупроводниковый диод, который обладает свойством односторонней проводимости при воздействия на него оптического излучения. Фотодиод представляет собой полупроводниковый кристалл, обычно с электронно — дырочным переходом (пн). Он снабжен двумя металлическими выводами и вмонтированный в пластмассовый или же в металлический корпус.

Различают два режима работы фотодиода.

1) фотодиодный — когда во внешней цепи фотодиода содержится источник постоянного тока, который создает на переходе обратное смещение и вентильный, когда такой источник отсутствует. В фотодиодном режиме фотодиод, как и фоторезистор используют для управления током. Фототок фотодиода сильным образом зависит от интенсивности падающего излучения и не зависит от напряжения смещения.

2) Вентильный режим — когда фотодиод, как и фотоэлемент, используют в качестве генератора ЭДС.

Основные параметры фотодиода — порог чувствительности, уровень шумов, область спектральной чувствительности лежит в пределах от 0,3 до 15 мкм (микрометров), инерционность — время восстановления фототока, Существуют также фотодиоды с прямой структурой.Фотодиод является составным элементом во многих опто- электронных устройствах. фотодиоды и фотоприемники широко применяются в опронных парах, приемниках излучения видео — аудио сигналов. Широко применяется для принятия сигнала с лазерных диодов в CD и DVD дисководах.

Сигнал от лазерного диода, который в себе содержит кодированную информацию, сначала попадает на фотодиод, который в данных устройствах имеет сложную конструкцию, затем после расшифровки информация поступает на центральный процессор, где после обработки превращается в аудио или видеосигнал. На таком принципе работают все современные дисководы. Так же фотодиоды применяются в различных охранных устройствах, в инфракрасных датчиках движения и присутствия. Очередной обзор для начинающего радиолюбителя подошел к концу, удачи в мире радиоэлектроники — АКА.

Теория для начинающих

Обсудить статью ФОТОДИОДЫ

radioskot.ru
