Что такое резистор SMD 1001 и его основные характеристики

Резистор SMD 1001 — это чип-резистор для поверхностного монтажа с номинальным сопротивлением 1 кОм. Основные характеристики данного резистора:

• Номинальное сопротивление: 1000 Ом (1 кОм)
• Допустимое отклонение: обычно ±1% или ±5%
• Мощность рассеивания: зависит от типоразмера, чаще всего 0,063 Вт — 0,25 Вт
• Рабочее напряжение: до 50-200 В
• Температурный коэффициент сопротивления: ±100 ppm/°C
• Диапазон рабочих температур: -55…+125°C

Резисторы SMD 1001 широко применяются в современной электронике благодаря компактным размерам и возможности автоматизированного монтажа. Они используются для ограничения тока, деления напряжения, создания фильтров и во многих других схемах.

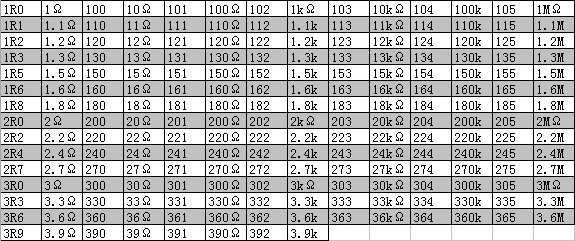

Расшифровка маркировки SMD резисторов

Маркировка SMD резисторов обычно состоит из 3-4 цифр или букв. Для резистора 1001 расшифровка следующая:

• Первые три цифры (100) — значащие цифры номинала
• Последняя цифра (1) — множитель

То есть 100 х 10^1 = 1000 Ом = 1 кОм.

Другие примеры маркировки:

• 102 = 10 х 10^2 = 1000 Ом = 1 кОм
• 103 = 10 х 10^3 = 10000 Ом = 10 кОм
• 471 = 47 х 10^1 = 470 Ом

Буква R используется для обозначения десятичной точки, например:

• 4R7 = 4,7 Ом
• 10R = 10 Ом

Типоразмеры чип-резисторов и их характеристики

SMD резисторы выпускаются в различных типоразмерах, которые обозначаются четырехзначным кодом. Наиболее распространенные типоразмеры:

• 0402 (1,0 х 0,5 мм) — до 0,063 Вт
• 0603 (1,6 х 0,8 мм) — до 0,1 Вт
• 0805 (2,0 х 1,25 мм) — до 0,125 Вт
• 1206 (3,2 х 1,6 мм) — до 0,25 Вт
• 2010 (5,0 х 2,5 мм) — до 0,75 Вт
• 2512 (6,3 х 3,2 мм) — до 1 Вт

Чем больше физический размер резистора, тем большую мощность он может рассеивать. При выборе типоразмера нужно учитывать как требуемую мощность, так и доступное место на печатной плате.

Области применения SMD резисторов 1001

Резисторы SMD с номиналом 1001 (1 кОм) находят широкое применение в различных электронных устройствах:

• Делители напряжения в цепях питания
• Ограничение тока светодиодов
• Подтягивающие и стягивающие резисторы в цифровых схемах
• Элементы фильтров в аудиотехнике
• Обвязка операционных усилителей
• Согласование импедансов в ВЧ-схемах

Благодаря универсальному номиналу и доступности в различных типоразмерах, резисторы 1001 используются практически во всех областях электроники — от бытовой техники до промышленного и телекоммуникационного оборудования.

Преимущества и недостатки SMD резисторов

Чип-резисторы для поверхностного монтажа имеют ряд преимуществ по сравнению с выводными компонентами:

• Компактные размеры, позволяющие уменьшить габариты устройств
• Возможность автоматизированного монтажа
• Меньшая индуктивность и емкость
• Лучшие высокочастотные характеристики
• Более низкая стоимость при массовом производстве

Однако у SMD резисторов есть и некоторые недостатки:

• Сложность ручного монтажа и замены
• Меньшая устойчивость к перегрузкам по сравнению с выводными резисторами
• Чувствительность к температурным циклам и механическим напряжениям

При разработке электронных устройств необходимо учитывать эти особенности и выбирать оптимальный тип резисторов для конкретного применения.

Как выбрать подходящий SMD резистор 1001

При выборе резистора SMD 1001 для конкретного применения следует учитывать несколько ключевых параметров:

1. Мощность рассеивания — должна быть выше расчетной с запасом 50-100%
2. Допуск — выбирается исходя из требуемой точности схемы
3. Температурный коэффициент — важен для прецизионных схем
4. Рабочее напряжение — не должно превышаться в схеме
5. Типоразмер — учитывается доступное место на плате

Также важно обращать внимание на такие параметры как максимальная рабочая температура, стабильность характеристик во времени, уровень шумов. Правильный выбор резистора обеспечит надежную и долговременную работу электронного устройства.

Особенности монтажа SMD резисторов

Монтаж чип-резисторов имеет свои особенности:

• Требуется специальное оборудование — паяльная станция с горячим воздухом или инфракрасный паяльник
• Необходимо точное позиционирование компонента на контактные площадки
• Важно контролировать количество припоя для предотвращения замыканий
• Следует соблюдать температурный профиль пайки во избежание повреждения компонента
• При ручном монтаже удобно использовать паяльную пасту и трафареты

Правильный монтаж обеспечивает надежное электрическое и механическое соединение резистора с печатной платой. При массовом производстве для монтажа SMD компонентов используются автоматические установщики и конвейерные печи оплавления.
