Что такое резистор 4R7. Каковы основные характеристики резистора 4R7 1206. Как правильно проверить работоспособность SMD резистора мультиметром. Где применяются резисторы номиналом 4,7 Ом.
Основные характеристики резистора 4R7 1206
Резистор 4R7 1206 — это SMD компонент для поверхностного монтажа со следующими ключевыми параметрами:
- Номинальное сопротивление: 4,7 Ом
- Допуск: ±5%
- Мощность рассеивания: 0,25 Вт (1/4 Вт)
- Максимальное рабочее напряжение: 400 В
- Размер корпуса: 1206 (3,2 x 1,6 мм)
- Температурный коэффициент сопротивления: ±50 ppm/K
- Диапазон рабочих температур: от -55°C до +155°C
Данный резистор изготавливается по толстопленочной технологии на керамической подложке. Резистивный элемент формируется из сплава благородных металлов и защищен стеклянным покрытием. Внешние контактные площадки имеют никелевое покрытие с финишным слоем из матового олова.
Особенности маркировки SMD резисторов
Для маркировки SMD резисторов используется цифро-буквенный код. В случае резистора 4R7 1206 маркировка расшифровывается следующим образом:
- 4R7 — номинальное сопротивление 4,7 Ом
- 1206 — типоразмер корпуса
Буква R в маркировке используется вместо десятичной точки. Таким образом, 4R7 означает 4,7 Ом. Для других номиналов применяется аналогичный принцип, например:
- 100R — 100 Ом
- 1K0 — 1 кОм
- 10K — 10 кОм
Такая система маркировки позволяет компактно разместить информацию о номинале на миниатюрном корпусе SMD компонента.
Применение резисторов номиналом 4,7 Ом
Резисторы с сопротивлением 4,7 Ом находят широкое применение в различных электронных устройствах и схемах:
- Ограничение тока светодиодов
- Подтяжка линий ввода/вывода микроконтроллеров
- Согласование импедансов в высокочастотных схемах
- Делители напряжения
- Фильтры низких и высоких частот
- Схемы защиты от статического электричества
- Измерительные мосты
Благодаря универсальности и доступности резисторы 4R7 часто используются в бытовой электронике, промышленном оборудовании, автомобильной электронике и телекоммуникационных устройствах.
Способы проверки работоспособности SMD резисторов
Для проверки исправности SMD резистора 4R7 можно воспользоваться следующими методами:
Визуальный осмотр
Внимательно осмотрите корпус резистора на предмет видимых повреждений, трещин или следов перегрева. Потемнение или вздутие корпуса может свидетельствовать о выходе компонента из строя.
Проверка мультиметром
Измерение сопротивления — наиболее точный способ проверки резистора:
- Установите мультиметр в режим измерения сопротивления.
- Подключите щупы к контактным площадкам резистора.
- Считайте показания прибора.
Для резистора 4R7 с допуском ±5% измеренное значение должно находиться в диапазоне от 4,465 до 4,935 Ом. Значительное отклонение от номинала или разрыв цепи указывают на неисправность компонента.
Проверка в составе схемы
Если демонтаж резистора затруднен, можно провести косвенную проверку, измерив напряжение на нем в рабочей схеме. При известном токе через резистор расчетное падение напряжения должно соответствовать закону Ома.
Преимущества и недостатки SMD резисторов
SMD резисторы, такие как 4R7 1206, имеют ряд достоинств по сравнению с выводными аналогами:
Преимущества:
- Компактные размеры
- Пригодность для автоматизированного монтажа
- Низкая паразитная индуктивность
- Хорошие высокочастотные характеристики
- Высокая надежность и стабильность параметров
Недостатки:
- Сложность ручного монтажа/демонтажа
- Чувствительность к перегреву при пайке
- Трудность визуальной идентификации номинала
Несмотря на некоторые ограничения, преимущества SMD резисторов обусловили их широкое распространение в современной электронике.
Альтернативные номиналы и их выбор
При отсутствии резистора 4R7 в некоторых случаях допустима его замена на близкие номиналы из стандартного ряда E24:
- 4,3 Ом
- 4,7 Ом
- 5,1 Ом
Выбор альтернативного номинала зависит от конкретной схемы и требуемой точности. В большинстве случаев небольшое отклонение сопротивления не критично, однако следует учитывать возможное влияние на работу устройства.
При замене важно также соблюдать соответствие по мощности и другим параметрам резистора. В ответственных узлах рекомендуется использовать только номиналы, предусмотренные разработчиком схемы.
Особенности монтажа SMD резисторов
Монтаж SMD резисторов имеет свою специфику и требует соблюдения определенных правил:
- Используйте паяльное оборудование, предназначенное для работы с SMD компонентами.
- Применяйте флюс, подходящий для бессвинцовой пайки.
- Контролируйте температуру и время пайки во избежание перегрева компонента.
- При ручном монтаже наносите припой на контактные площадки платы, а не на сам резистор.
- Используйте пинцет для позиционирования резистора на плате.
- После пайки проверьте качество соединений и отсутствие перемычек припоя.
Соблюдение этих рекомендаций поможет обеспечить надежный монтаж и долговременную работоспособность SMD резисторов в вашем устройстве.
Хранение и обращение с SMD резисторами
Правильное хранение и обращение с SMD резисторами важно для сохранения их характеристик и обеспечения надежности при монтаже:
- Храните компоненты в сухом месте при температуре 5-35°C и относительной влажности 20-70%.
- Используйте антистатическую упаковку для защиты от электростатических разрядов.
- Избегайте механических воздействий, которые могут повредить корпус или внутреннюю структуру резистора.
- Соблюдайте срок хранения, рекомендованный производителем (обычно 1-2 года).
- Перед монтажом выдержите компоненты при комнатной температуре для предотвращения конденсации влаги.
При соблюдении этих условий SMD резисторы сохранят свои характеристики и будут готовы к использованию в течение длительного времени.
Маркировка SMD резисторов
Виктор
Таблица кодов и значений smd резисторов| Код | Знач. | Код | Знач. | Код | Знач. | Код | Знач. |
| R10 | 0.1Ω | 1R0 | 1Ω | 100 | 10Ω | 101 | 100Ω |
| R11 | 0.11Ω | 1R1 | 1.1Ω | 110 | 11Ω | 111 | 110Ω |
| R12 | 0.12Ω | 1R2 | 1.2Ω | 120 | 12Ω | 121 | 120Ω |
| R13 | 0. 13Ω | 1R3 | 1.3Ω | 130 | 13Ω | 131 | 130Ω |
| R15 | 0.15Ω | 1R5 | 1.5Ω | 150 | 15Ω | 151 | 150Ω |
| R16 | 0.16Ω | 1R6 | 1.6Ω | 160 | 16Ω | 161 | 160Ω |
| R18 | 0.18Ω | 1R8 | 1.8Ω | 180 | 18Ω | 181 | 180Ω |
| R20 | 0.2Ω | 2R0 | 2Ω | 200 | 20Ω | 201 | 200Ω |
| R22 | 0.22Ω | 2R2 | 2.2Ω | 220 | 22Ω | 221 | 220Ω |
| R24 | 0. 24Ω | 2R4 | 2.4Ω | 240 | 24Ω | 241 | 240Ω |
| R27 | 0.27Ω | 2R7 | 2.7Ω | 270 | 27Ω | 271 | 270Ω |
| R30 | 0.3Ω | 3R0 | 3Ω | 300 | 30Ω | 301 | 300Ω |
| R33 | 0.33Ω | 3R3 | 3.3Ω | 330 | 33Ω | 331 | 330Ω |
| R36 | 0.36Ω | 3R6 | 3.6Ω | 360 | 36Ω | 361 | 360Ω |
| R39 | 0.39Ω | 3R9 | 3.9Ω | 390 | 39Ω | 391 | 390Ω |
| R43 | 0. 43Ω | 4R3 | 4.3Ω | 430 | 43Ω | 431 | 430Ω |
| R47 | 0.47Ω | 4R7 | 4.7Ω | 470 | 47Ω | 471 | 470Ω |
| R51 | 0.51Ω | 5R1 | 5.1Ω | 510 | 51Ω | 511 | 510Ω |
| R56 | 0.56Ω | 5R6 | 5.6Ω | 560 | 56Ω | 561 | 560Ω |
| R62 | 0.62Ω | 6R2 | 6.2Ω | 620 | 62Ω | 621 | 620Ω |
| R68 | 0.68Ω | 6R8 | 6.8Ω | 680 | 68Ω | 681 | 680Ω |
| R75 | 0. 75Ω | 7R5 | 7.5Ω | 750 | 75Ω | 751 | 750Ω |
| R82 | 0.82Ω | 8R2 | 8.2Ω | 820 | 82Ω | 821 | 820Ω |
| R91 | 0.91Ω | 9R1 | 9.1Ω | 910 | 91Ω | 911 | 910Ω |
| Код | Знач. | Код | Знач. | Код | Знач. | Код | Знач. |
| 102 | 1kΩ | 103 | 10kΩ | 104 | 100kΩ | 105 | 1MΩ |
| 112 | 1.1kΩ | 113 | 11kΩ | 114 | 110kΩ | 115 | 1. 1MΩ |
| 122 | 1.2kΩ | 123 | 12kΩ | 124 | 120kΩ | 125 | 1.2MΩ |
| 132 | 1.3kΩ | 133 | 13kΩ | 134 | 130kΩ | 135 | 1.3MΩ |
| 152 | 1.5kΩ | 153 | 15kΩ | 154 | 150kΩ | 155 | 1.5MΩ |
| 162 | 1.6kΩ | 163 | 16kΩ | 164 | 160kΩ | 165 | 1.6MΩ |
| 182 | 1.8kΩ | 183 | 18kΩ | 184 | 180kΩ | 185 | 1.8MΩ |
| 202 | 2kΩ | 203 | 20kΩ | 204 | 200kΩ | 205 | 2MΩ |
| 222 | 2. 2kΩ | 223 | 22kΩ | 224 | 220kΩ | 225 | 2.2MΩ |
| 242 | 2.4kΩ | 243 | 24kΩ | 244 | 240kΩ | 245 | 2.4MΩ |
| 272 | 2.7kΩ | 273 | 27kΩ | 274 | 270kΩ | 275 | 2.7MΩ |
| 302 | 3kΩ | 303 | 30kΩ | 304 | 300kΩ | 305 | 3MΩ |
| 332 | 3.3kΩ | 333 | 33kΩ | 334 | 330kΩ | 335 | 3.3MΩ |
| 362 | 3.6kΩ | 363 | 36kΩ | 364 | 360kΩ | 365 | 3. 6MΩ |
| 392 | 3.9kΩ | 393 | 39kΩ | 394 | 390kΩ | 395 | 3.9MΩ |
| 432 | 4.3kΩ | 433 | 43kΩ | 434 | 430kΩ | 435 | 4.3MΩ |
| 472 | 4.7kΩ | 473 | 47kΩ | 474 | 470kΩ | 475 | 4.7MΩ |
| 512 | 5.1kΩ | 513 | 51kΩ | 514 | 510kΩ | 515 | 5.1MΩ |
| 562 | 5.6kΩ | 563 | 56kΩ | 564 | 560kΩ | 565 | 5.6MΩ |
| 622 | 6.2kΩ | 623 | 62kΩ | 624 | 620kΩ | 625 | 6. 2MΩ |
| 682 | 6.8kΩ | 683 | 68kΩ | 684 | 680kΩ | 685 | 6.8MΩ |
| 752 | 7.5kΩ | 753 | 75kΩ | 754 | 750kΩ | 755 | 7.5MΩ |
| 822 | 8.2kΩ | 823 | 82kΩ | 824 | 820kΩ | 815 | 8.2MΩ |
| 912 | 9.1kΩ | 913 | 91kΩ | 914 | 910kΩ | 915 | 9.1MΩ |
Previous: Таблица SMD транзисторов
Next: Кинескоп: проверка и восстановление
Технология проверки резистора в домашних условиях
Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах.
Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.
- Алгоритм поиска неисправности
- Визуальный осмотр
- Проверка резистора на обрыв
- Проверка короткого замыкания
- Определяем номинал резистора
- Как проверить переменный резистор и потенциометр
Алгоритм поиска неисправности
Визуальный осмотр
Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали.
Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.
Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.
Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:
- Обрыв.
- Короткое замыкание.
- Несоответствие номиналу.
Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:
Проверка резистора на обрыв
Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм.
А 100 кОм уже не каждая прозвонка осилит.
Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.
Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.
Проверка короткого замыкания
Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения.
Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:
- Измерить омметром, прозвонкой или другим прибором участок цепи.
- Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
- Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
- Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
- Проверить результаты работы на наличие КЗ.
Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:
Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.
На видео ниже наглядно показывается, как проверить резистор мультиметром:
Определяем номинал резистора

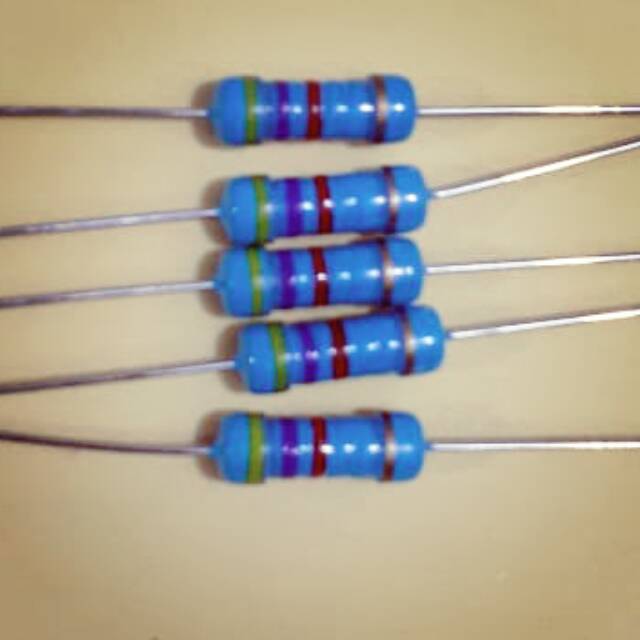

У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.
Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.
Можно сделать вот такую шпаргалку для проверки:
Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.
Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.
Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:
12 * 103 = 12000 Ом = 12 кОм
Встречаются и другие маркировки из 1, 2, 3 и 4 символов.
Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:
- Искать на схеме электрической принципиальной.
- В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
- Замерить сопротивление уцелевшего участка.
О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.
Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».
Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.
В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.
Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:
Тогда полное сопротивление равно:
Rизмеренное*5=Rноминальное
Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:
Как проверить переменный резистор и потенциометр
Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру.
Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.
Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.
Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками. А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.
Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе.
Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.
Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.
Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.
На видео ниже наглядно показывается, как проверить потенциометр мультиметром:
Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления.
Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.
Полезное по теме:
- Как проверить конденсатор мультиметром
- Как выпаивать радиодетали из платы
- Проверка работоспособности автоматического выключателя
- Как пользоваться мультиметром
4,7 Ом (4R70) Резистор для поверхностного монтажа 1206 || Резистор SMD 4R7 Ом Цена
0 Корзина
(0 отзывы)
Расчетное время доставки: 2 дня
Цена:
50 рупий /ПК
Количество:
(В наличии)
Поделиться:
Продано
Электрический ученик
2/kalibari Road, Pachim Hanki, Khowai, Tripura, 799202
(0 отзывы клиентов)
Самые продаваемые продукты
Описание Загрузки обзоры
Резистор для поверхностного монтажа 4,7 Ом (4R70) 1206 || Резистор SMD 4,7 Ом Цена || Резистор SMD 4,7 Ом (4р7) 1206 — 100шт.
Резистор сконструирован на основе высококачественной керамики. Внутренние металлические электроды добавлены на каждом конце, чтобы обеспечить контакты с толстопленочным резистивным элементом. В состав резистивного элемента входит благородный металл, залитый стеклом и закрытый вторым стеклом для защиты от воздействия окружающей среды. Резистор подгоняется лазером до номинального значения сопротивления. Резистор покрыт защитным эпоксидным покрытием, в завершение добавлены две внешние клеммы (матовое олово на никелевом барьере).
Резистор для поверхностного монтажа КОНСТРУКЦИЯ Контуры :
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
| 050 4,7 Ом | |||
| Резистор Размер чипа | 1206 | ||
| Сопротивление допуск | 5% | ||
| Мощность | 0,25 Вт (1/4) | ||
| Рабочее напряжение | 400 В | ||
| Температурный коэффициент | ± 50 ppm/K; ± 25 ppm/K | ||
| Тип монтажа | Поверхностный монтаж | ||
| Диапазон температур | от -75°C до +1254°C 90 0062 | Количество | 100 шт. |
Применение :
- Бытовая электроника
- Портативные устройства
- Промышленное применение
- Управление питанием
- Самодельные мини-платы
- Инвертор и ИБП
4,7 Ом ±5% 0,25 Вт, 1/4 Вт Чип-резистор 1206 (3216 Метрическая система), влагостойкая толстая пленка.
На этот товар еще не было отзывов.
Сопутствующие товары
Запросы продукта (0)
Войдите или зарегистрируйтесь, чтобы задать вопрос продавцу
Примечание. Не нажимайте никакие кнопки и не выполняйте никаких действий во время удаления аккаунта, это может занять некоторое время.
Удаление учетной записи Средства:
Если вы создадите какие-либо классифицированные продукты, после удаления вашей учетной записи эти продукты больше не будут в нашей системе
После удаления вашей учетной записи баланс кошелька больше не находится в нашей системе.
2012 — резистор
Резюме: 4k7+5+7w+resistor MC00625W040211M MC00625 Толстопленочный чип-резистор 0402
Текст: Нет доступного текста файла
Оригинал
2012 — резистор
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
2012 — РЕЗИСТОР
Аннотация: МФ-12
Текст: Нет доступного текста файла
Оригинал
2012 — резистор
Аннотация: mc0.
1w0805 3r3
Текст: Нет доступного текста файла
Оригинал
2012 — МР05288.01
Аннотация: GPS 634R
Текст: Нет доступного текста файла
Оригинал
2012 — MC0.063W06031
Реферат: резистор HI-POT+b-5+0805
Текст: Нет доступного текста файла
Оригинал
2012 — MC0402
Реферат: MC00625W040211M MC00625 Толстопленочный чип-резистор 0402
Текст: Нет доступного текста файла
Оригинал
2012 — резистор
Аннотация: 1м15
Текст: Нет доступного текста файла
Оригинал
/млн./кв.
200Ч/МН/В
100Ч/МН/А
элемент14
резистор
1м152012 — 2G105J
Резюме: 2g272 2G682J MCRC100G100KB-RH
Текст: Нет доступного текста файла
Оригинал
2012 — МКФ 0,5 Вт 3K9
Реферат: MCF 2W 47K DLS12D1-O(M)0.25W CFR-50JT-52/220R
Текст: Нет доступного текста файла
Оригинал
2012 — резистор 2к2
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
2009 — резистор
Резюме: Таблица данных резистора 1K Многокомпонентный чип Резистор 0201 Резистор Код IEC 62 РЕЗИСТОР Резистор Резистор 1 кОм Резистор 1,2 кОм Резистор 1,2 кОм 8,2 кОм Резистор РЕЗИСТОР 0R 2512
Текст: Нет доступного текста файла
Оригинал
2к
Резистор 8,2 кОм
РЕЗИСТОР 0R 25122012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
киа7805п
Реферат: dg1u dg1u реле 104j конденсатор C517 транзистор KIA7806P угольный резистор KIA7815PI KIA7806PI t1.6a 250v
Текст: Нет доступного текста файла
Оригинал
термистор Philips 2322 642
Реферат: варистор 593 ph LM 2222 2222 031 конденсатор philips philips термистор 2322 640 philips резистор CR25 термистор 2322 662 98 Philips 3188 конденсатор 295 v 595 BC варистор варистор 594 ph 460 V
Текст: Нет доступного текста файла
OCR-сканирование
Похожие записи
