Что такое резистор и каково его назначение

Резистор — это пассивный элемент электрической цепи, основное назначение которого — создавать сопротивление электрическому току. Название происходит от английского слова «resist» — «сопротивляться». Резистор ограничивает величину тока в цепи и вызывает падение напряжения.

Основные функции резистора в электрических схемах:

• Ограничение силы тока в цепи до требуемого значения
• Деление напряжения на участках цепи
• Преобразование тока в напряжение и наоборот
• Создание временных задержек в RC-цепях
• Согласование сопротивлений различных частей схемы

Резистор является одним из самых распространенных и важных компонентов в электронике. Практически ни одна электрическая схема не обходится без резисторов.

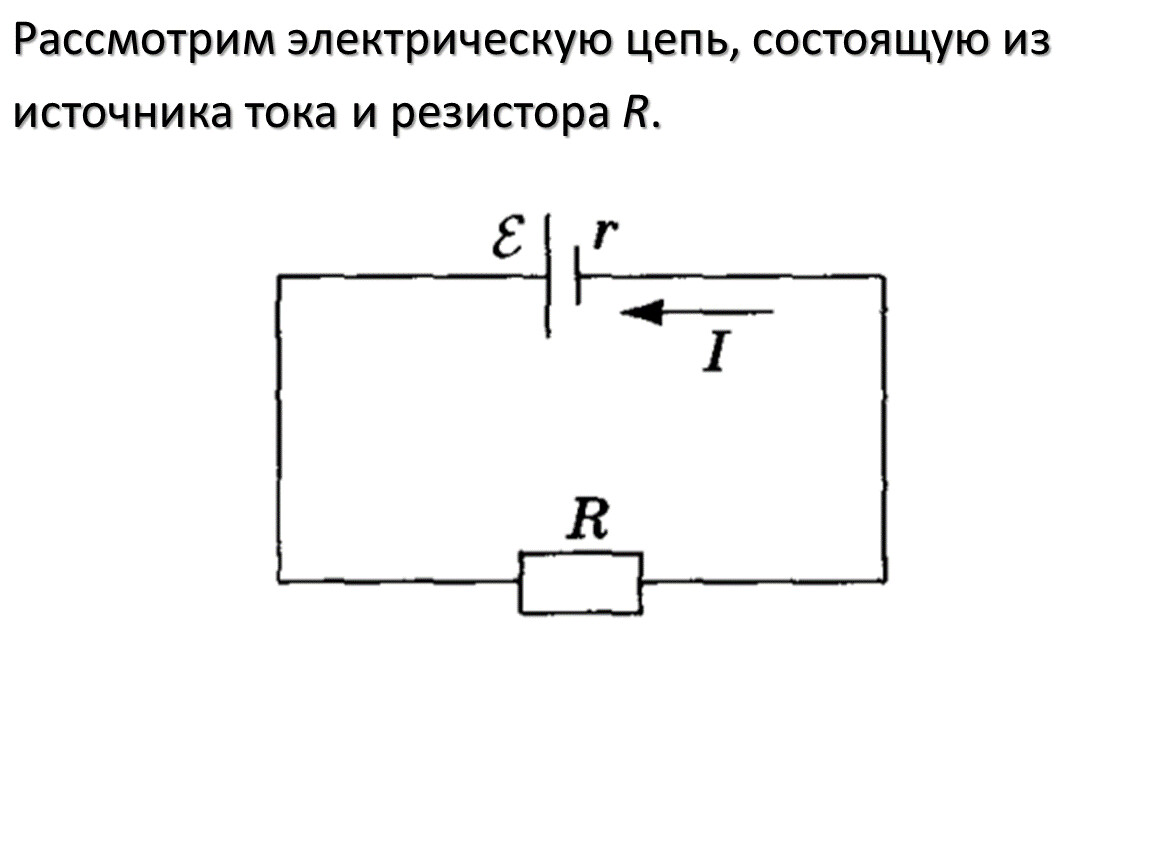

Принцип работы резистора

Работа резистора основана на явлении электрического сопротивления проводников. При прохождении электрического тока через резистор часть энергии рассеивается в виде тепла из-за столкновения электронов с атомами материала резистора.

Основная характеристика резистора — его сопротивление, измеряемое в омах (Ом). Чем выше сопротивление, тем сильнее резистор ограничивает ток. Зависимость между током, напряжением и сопротивлением описывается законом Ома:

I = U / R

где I — сила тока, U — напряжение, R — сопротивление.

Таким образом, резистор позволяет контролировать ток в цепи путем создания определенного сопротивления. Это свойство широко используется для защиты компонентов от перегрузки и настройки рабочих режимов электронных устройств.

Основные виды резисторов

По конструкции и принципу действия выделяют следующие основные виды резисторов:

Постоянные резисторы

Имеют фиксированное значение сопротивления. Наиболее распространенный тип резисторов. Изготавливаются из проводящей керамики, углеродной пленки, металлических сплавов.

Переменные резисторы

Позволяют плавно изменять сопротивление в определенных пределах. Используются для регулировки параметров в электрических схемах. Примеры — потенциометры, реостаты.

Подстроечные резисторы

Предназначены для точной настройки и калибровки электронных устройств. Регулируются с помощью отвертки.

Фоторезисторы

Изменяют сопротивление под воздействием света. Применяются в автоматике и измерительной технике.

Терморезисторы

Меняют сопротивление при изменении температуры. Используются для температурной компенсации и измерения температуры.

Как выбрать нужный резистор для схемы

При выборе резистора для конкретной схемы необходимо учитывать следующие параметры:

• Номинальное сопротивление — основной параметр, определяющий величину ограничения тока
• Допустимая мощность рассеивания — максимальная мощность, которую резистор может рассеять без перегрева
• Точность (допуск) — отклонение реального сопротивления от номинального значения
• Температурный коэффициент сопротивления — изменение сопротивления при нагреве
• Предельное рабочее напряжение — максимальное напряжение, которое можно подать на резистор

Правильный выбор этих параметров обеспечивает надежную работу резистора в схеме и защищает его от перегрузок.

Области применения резисторов

Резисторы находят широкое применение во многих областях электроники и электротехники:

• Бытовая электроника — телевизоры, компьютеры, смартфоны
• Промышленная автоматика и системы управления
• Измерительные приборы и датчики
• Силовая электроника и преобразователи
• Радиотехника и телекоммуникации
• Автомобильная электроника
• Медицинское оборудование

Практически в любом электронном устройстве можно найти резисторы, выполняющие те или иные функции по ограничению тока и делению напряжения.

Как рассчитать необходимое сопротивление резистора

Для расчета требуемого сопротивления резистора в схеме необходимо знать желаемые значения тока и напряжения на участке цепи. Расчет выполняется по закону Ома:

R = U / I

где R — искомое сопротивление, U — напряжение на резисторе, I — ток через резистор.

Например, если нужно ограничить ток до 20 мА при напряжении 5 В, требуемое сопротивление составит:

R = 5 В / 0.02 А = 250 Ом

При этом следует выбирать ближайшее стандартное значение из номинального ряда резисторов, например 240 Ом или 270 Ом.

Маркировка и обозначение резисторов

Номинал резистора обычно маркируется на его корпусе с помощью цветовых полос или цифро-буквенного кода. Наиболее распространена цветовая маркировка:

• Первые 2-3 полосы обозначают значащие цифры
• Следующая полоса — множитель
• Последняя полоса — допуск

Например, резистор с полосами коричневый-черный-оранжевый-золотой имеет сопротивление 10 кОм ±5%.

На электрических схемах резистор обозначается зигзагообразной линией с указанием номинала. Например, R1 100k означает резистор сопротивлением 100 кОм.

Заключение

Резисторы играют важнейшую роль в построении электрических цепей, позволяя контролировать токи и напряжения. Понимание принципов работы и правильного применения резисторов необходимо для проектирования надежных электронных устройств. Разнообразие видов и характеристик резисторов позволяет подобрать оптимальный вариант практически для любой схемы.

для чего он нужен? Как узнать, какой резистор нужен?

При создании радиоэлектронных схем применяется множество различных элементов. Одни из наиболее используемых, без которых практически невозможно обойтись, — это резисторы. Что они собой являют? Какие типы есть? Какой их параметр наиболее важен? И какие особенности есть при последовательном и параллельном соединении?

Что такое резистор?

Так называют пассивный элемент электрической цепи, который оказывает сопротивление току во время его протекания. В больших схемах они применяются чаще, чем любой другой элемент электроники. Важным является обеспечение режима смещения транзисторов при использовании в усилительных каскадах. Но наиболее значимой функцией признают контроль и регулирование напряжения и значений токов в электрических цепях. Мы позднее рассмотрим, какие их типы бывают. В рамках статьи будет уделено внимание 5 основным, которые чаще всего используются, но могут быть и другие. Когда проводится расчет резисторов, то обязательно следует оценить, какая необходима мощность.

Хотите понять, что необходимо в конкретном случае?

Как узнать, какой резистор нужен при создании схем? Первоначально следует понять, что обязательным является знание силы тока или значение сопротивления нагрузки. В рамках статьи будет рассмотрено два варианта влияния на характеристики схемы:

1) Если ничего неизвестно, то берём переменный резистор и подключаем его последовательно с нагрузкой. Вращаем регулятор до того момента, пока у нас не будет нужное напряжение. Теперь вместо переменного сопротивления подключаем постоянное с необходимыми параметрами. Измерьте ток, что идёт после резистора и перемножает полученное значение с напряжением, что подаётся. Тогда будем знать, сколько и куда подавать.

2) Необходимо знать ранее указанные величины тока и нагрузки. Для повышения точности вычисления желательно также знать и значение внутреннего сопротивления источника питания.

Давайте смоделируем немного другие условия действий. Есть один резистор в качестве нагрузки, закон Ома и необходимость рассчитать необходимое для цепи сопротивление. Это довольно интересный момент и он заслуживает, чтобы ему было уделено внимание. Почему была выбрана именно такая формулировка? Дело в том, что люди, которые только начинают заниматься созданием схем, очень часто задают такой вопрос. Но, увы, цепь рассуждений, которой они идут, является немного неверной. Рассчитать необходимое значение с одним законом Ома здесь не выйдет. Необходимо дополнительно воспользоваться формулой вычисления добавочного резистора: СДБ = СН(НИП-НН)/НН=СН(х-1). Разберём формулу:

СДБ – сопротивление добавочного резистора;

НИП – напряжение источника питания;

СН – сопротивление нагрузки;

Х = НИП/НН;

НН – напряжение, что нужно получить на нагрузке.

Воспользуемся этой формулой. Допустим, что при сопротивлении в 1 Ом СДБ будет составлять 0,6 Ом. Если мы поставим 5 Ом, то конечный результат будет 3,3 Ом. Почему всё так? Это из-за того, что чем меньший показатель имеет сопротивление нагрузки, тем большая характеристика тока в цепи. При этом будет просаживаться источник питания, ведь он тоже создаёт определённые помехи для прохождения тока. А учитывая, что с этим будет падать и напряжение, то выходит, что нужен добавочный резистор с меньшими характеристиками для получения желаемого напряжения. Это напряжение буквально «на пальцах». Может быть сложно понять, что и как, но вы попробуйте.

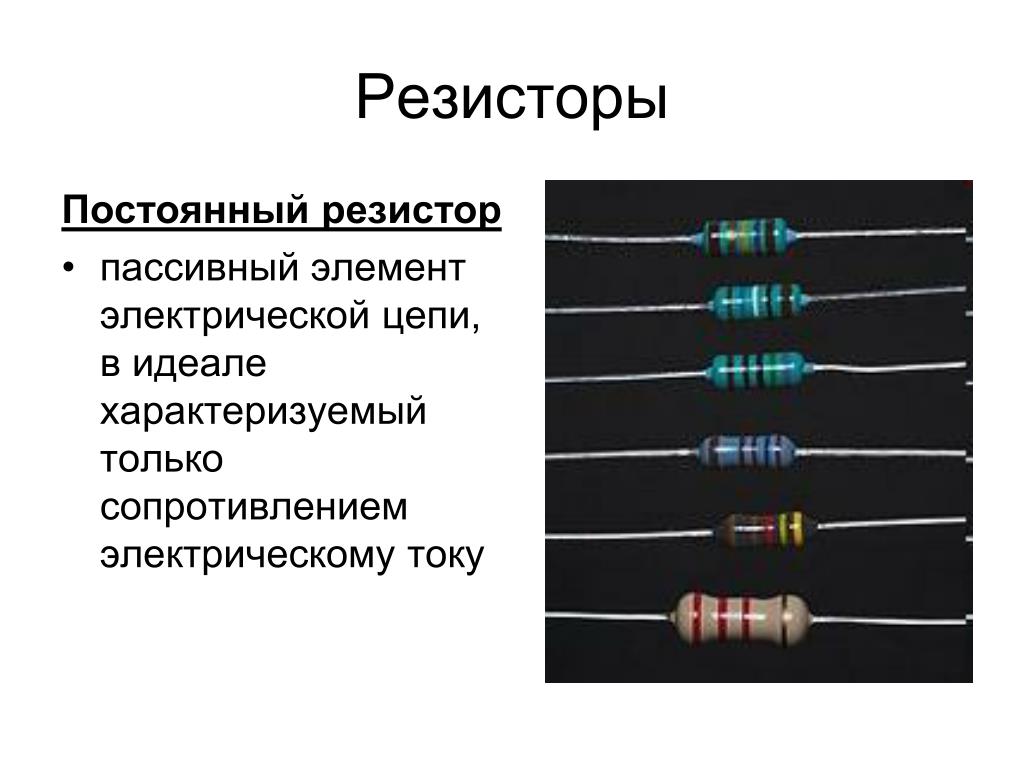

Постоянный резистор

Так называют устройства, которые являются обладателями постоянного значения сопротивления. Эта характеристика резистора не меняется под действием внешних воздействий (температуры, протекающего тока, света, приложенного напряжения) в разумных рамках. Если так разобраться, то про все радиоэлементы можно сказать, что у них есть внутренние шумы и нестабильности из-за стороннего влияния. Но обычно это всё настолько ничтожно, что игнорируется любительской радиоэлектроникой и имеет смысл только при создании действительно сложных систем, которые даже не факт, что где-то собираются сейчас.

Переменный резистор

Так называют устройства, значение сопротивления которых можно изменить с помощью специальной ручки (она может быть ползункового, кнопочного или вращающегося типа). Зачем нужен резистор подобного типа? Хорошим примером применения данного элемента является регулятор громкости на звуковых колонках компьютера или мобильного телефона.

Построечный резистор

Так называются устройства, режим работы которых меняется лишь изредка. Чтобы регулировать значения сопротивления, необходимо с помощью отвертки покрутить шлиц, который имеет резистор. Для чего он нужен? Широкое распространение они получили на печатных платах радиосхем в качестве делителя тока или напряжения.

Фоторезистор

Это специальные устройства, которые могут менять значение своего сопротивления под влиянием света. Фоторезисторы производятся из полупроводниковых материалов. Если необходимо реагировать на наличие видимого света, то применяют селенид и сульфид кадмия. Чтобы регистрировать инфракрасное излучение, используют германий.

Терморезистор

Это специальное устройство, с помощью которого можно измерять температуру внешней среды. Терморезистор также используется в цепях термостабилизации для транзисторных каскадов. Как уже можно было догадаться, его сопротивление может меняться под воздействием температуры. В инкубаторах для цыплят, оранжереях, производственных аппаратах — везде можно найти этот резистор. Для чего он нужен? Чтобы при достижении определенной температурной границы включались системы отопления\охлаждения.

Рассеиваемая мощность

Это поглощаемая резистором энергия, которая образовывается током и напряжением. Из-за того, что происходит именно рассеивание, а не сохранение, данное устройство и называется пассивным. Благодаря этому о резисторе можно говорить как об активном элементе, который одинаково может работать в цепях переменного и постоянного токов.

Обозначение мощности рассеивания

Как понять, что может сделать постоянный резистор? Для этого необходимо посмотреть на его обозначение:

1. Когда есть две косые линии, мощность рассеивания составляет 0,125 Вт.
2. Есть одна косая линия — мощность рассеивания равняется 0,25 Вт.
3. Одна горизонтальная линия — мощность рассеивания 0,5 Вт.
4. Одна вертикальная линия — мощность рассеивания 1 Вт.
5. Две вертикальные линии — мощность рассеивания 2 Вт.
6. Две косые линии, что создают латинскую букву V, — мощность рассеивания 5 Вт.

Начиная от одного Ватта, для обозначения используются римские цифры.

Последовательное соединение

Когда имеет смысл применять подобный подход? Если надо получить значительное сопротивление, но есть резисторы с малым номиналом, то используют последовательно соединение. Чтобы оценить, что и как сделано в схеме, то нужно просуммировать их характеристики.

Параллельное соединение

А где необходим такой подход? Здесь общее сопротивление резисторов будет равняться сумме, которая является ему обратно пропорциональной. Эту величину также называют «проводимость». Вам может быть немного сложно понять, о чем автор ведёт речь, поэтому предлагаем взглянуть на такую формулу (С — сопротивление):

1/С_общее=1/С₁+1/С₂+…+1/С_х.

Применение

Вот мы и поняли, что такое резистор, для чего он нужен. Фото, размещённые в статье, позволяют понять, как он выглядит. Но хочется уделить внимание и его применению. Итак, резистор. Для чего он нужен в машине? Как вы знаете, в автомобилях используется значительное количество электроники. Вот для контроля её работы его и применяют. Для чего нужен резистор печки в автомобиле? Видели возможность переключения и настройки температурного режима? Вот для чего нужен резистор отопителя! Ведь без него можно было бы включить только заранее установленные настройки и всё. Теперь подумаем, зачем нужен резистор для светодиода? С его помощью можно регулировать яркость его свечения. Как вы могли догадаться, если внимательно читали статью, ответ на вопрос о том, какие резисторы нужны для светодиодов, — переменные!

Заключение

Как видите, резистор — это необходимая и полезная вещь, которая имеет широкие возможности применения. Теоретически обойтись без резистора можно в простейших схемах, на пару деталей, при том, что источники энергии будут очень точно выбраны. Но такое маловероятно, и для достижения необходимого значения этих показателей придётся длительное время подбирать их. Вот для упрощения процесса и применяются резисторы, ведь они позволяют проводить значительные перепады характеристик, открывая возможность даже кратного их изменения.

Зачем резистор в цепи

В любой электрической цепи есть резистор. Благодаря ему от сети могут работать приборы различного напряжения! Резисторы используются для деления или уменьшения напряжения. Чтобы измерить силу сопротивления тока в резисторе — используют установленную единицу измерения — Ом.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Выбор догрузочных резисторов во вторичной цепи трансформаторов напряжения
• Простая инструкция по применению резистора: для чего он нужен?
• Резистор. Падение напряжения на резисторе. Мощность. Закон Ома
• Для чего нужен резистор?
• Что такое резистор и как он работает
• Устройство и применение резистора в электрической цепи
• Назначение и расчет резистора в цепи эмиттера (задатчика тока)
• Что такое резистор
• Резистор, для чего он нужен, где применяется в автомобилях

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК РАБОТАЕТ ТРАНЗИСТОР — ОБЪЯСНЯЮ НА ПАЛЬЦАХ

Выбор догрузочных резисторов во вторичной цепи трансформаторов напряжения

Человек, который сталкивается с электрическими схемами и приборами, работающими от электричества, порой имеет дело с огромным количеством элементов и предметов, которыми фактически нашпигованы платы монтажного типа.

На данный момент в электронике широко используется такая деталь, как резистор. Этот элемент единовременно может выполнять большое количество функций. Некоторые схемы не предполагают монтаж без его использования.

Иными словами, резистор практически нечем заменить. На снимке различные виды резисторов. В переводе на русский он будет обозначать действие — противостоять, сопротивляться и препятствовать. Все сводится к тому, что в цепи в цепи протекает ток, испытывающий противодействие внутреннего типа. Определить величину этого самого сопротивления можно свойствами различных внешних факторов и свойств проводника.

Данный тип токовой характеристики можно измерить в Омах. При этом будет проглядываться непосредственная зависимость от напряжения и силы электрического тока. К примеру, при сопротивлении проводного элемента в 1 Ом и токе в 1 Ампер, на каждом из концов проводника будет создаваться напряжение в 1 Вольт. Из этого следует, что при введении и изменении величины сопротивления можно будет контролировать и регулировать все остальные параметры.

Причем стоит отметить, что их можно будет рассчитать самостоятельно. Главная функция резистора — это контроль и ограничение действия тока. Ко всему прочему, эту деталь порой применяют для того чтобы поделить напряжение в сети. Если говорить о принципе работы, то все сводится к математическому представлению. В этом случае любая деталь в цепи, через которую проходит сила тока будет зависеть от сформировавшегося в ней напряжения.

Эта зависимости может быть описана с помощью закона Ома, а деталь рассматривают в качестве резистора. В стандартной ситуации на резисторе будет рассеиваться тепло. Специалисты утверждают, что в электрических схемах необходимо будет использовать этот элемент для того чтобы рассеять нужную мощность. Помимо прочего необходимо будет предусмотреть, чтобы повышение температуры резистора не мешало работе деталей, расположенных от него по соседству.

Основываясь на математической теории можно выполнить расчет напряжения, его сопротивление и показатель электрического тока. На всех электрических схемах резистор обозначают так, как показано на рисунке. Следует также отметить, что мощность резисторов, носящую номинальный характер обычно указывают в таблице комплектующих.

Но в большинстве своем используют стандартную мощность в 0, 25 или 0, Ватт. Если для создания схемы необходимо использовать резистор большей мощности, то его указывают в предварительном списке. Интересный факт. В большинстве своем все резисторы имеют в своем составе серебро. А вот определенные варианты собирают при использовании золота, платины, палладия, тантала и рутения.

Для определения мощностного показателя предварительно необходимо научиться расшифровывать резистор. Специально для облегчения работы была придумана специальная маркировка. Все они имеют различное цветовое обозначение. Номинальное обозначение резистора по полоскам можно определить по табличным данным и справочным материалам. Сопротивления резисторов обозначается как R.

При этом необходимо отметить, что сопротивление участка цепи с включенными в него тремя резисторами будет складываться из совокупности сопротивлений этих деталей. Для того чтобы проверить деталь на работоспособность, необходимо ее попросту прозвонить. Для выполнения этой диагностической процедуры следует использовать мультиметр. Выбирают положение омметр. Данные полученные в конечном итоге можно будет сравнить с номинальным показателем сопротивления, которое предварительно указывают на корпусе элемента, а также на принципиальной схеме.

В том случае, если выполнить тот или иной расчет собственными силами невозможно, следует обратиться за помощью к справочным материалам и иным научным источникам. Главная Электрооборудование Резисторы Что такое резистор и как он работает.

Содержание статьи 1 Что это такое и для чего он нужен? На данный момент резисторы применяют во многих областях науки. Ко всему прочему их принято считать самой распространенной деталью для создания плат и электрических схем. Ряды резисторов указаны в таблице. В таблице указано сопротивление резисторов. Формула расчета параллельного соединения резисторов. Окт 9, Татьяна Сумо.

Виды УЗО: классификация и фото Обзор видов и типов резисторов. Руководство как правильно паять паяльником. Инструкция по монтажу электрощитка. Как выбрать точечные светильники для натяжных потолков.

Простая инструкция по применению резистора: для чего он нужен?

Для чего нужен токоограничивающий резистор в базе транзистора? Читали предыдущую статью? Если да, то это очень хорошо, если нет, срочно читайте, иначе не поймёте о чем речь в этой статье. Итак, у некоторых возникли непонятки с резистором, который цепляется к базе транзистора. Вроде бы понятно, что он ограничивает силу тока, но непонятно зачем. Давайте вспомним нашу картинку с предыдущей статьи:. Видите резистор на Ом?

Всегда не догадывался зачем ставят этот резистор, это касается и резистор ограничивает ток через транзистор в цепи коллектора.

Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Про резисторы для начинающих заниматься электроникой. Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать.

Для чего нужен резистор?

В любой электрической схеме используется резистор, который, несмотря на свой небольшой размер, играет важную роль в работе электрического прибора. Именно в этом и нужно разобраться, поскольку многие не знают, зачем нужен резистор в электрической цепи. Этот пассивный элемент обладает переменным или определенным значением сопротивления, которое и используется в электрических и электронных устройствах. Есть разные варианты резисторов, например, по назначению выделяются элементы общего и специального назначения.

Светодиод имеет очень небольшое внутреннее сопротивление, если его подключить напрямую к блоку питания, то сила тока будет достаточной высокой, чтобы он сгорел. Медные или золотые нити, которыми кристалл подключается к внешним выводам, могут выдерживать небольшие скачки, но при сильном превышении перегорают и питание прекращает поступать на кристалл.

Что такое резистор и как он работает

Приветствую коллеги. Сегодня рассмотрим применение, в этих схемах, такого элемента, как резистор. Где применяются резисторы, какие задачи они выполняют и что это дает? В старых схемах катушки электромеханических реле РПВ и РПО включались в цепи управления последовательно с резисторами см. Делалось это для того, чтобы, при пробое катушки, напряжение на электромагнитах выключателя было меньше напряжения их срабатывания.

Устройство и применение резистора в электрической цепи

Резистор есть в каждом доме, да не один. Да, да, и в вашем тоже их предостаточно. Секрет в том, что любая электрическая схема содержит резистор. Крошечный элемент играет огромную роль в работоспособности электроприбора. В чем же секрет детали? Электрический поток — вещь небезопасная и неудержимая. Но человечество научилось обманывать физические явления себе на благо.

То есть, без резистора по цепи течет большой ток, встроили резистор – ток уменьшился. В этом заключается его работа, совершая.

Назначение и расчет резистора в цепи эмиттера (задатчика тока)

Регистрация Вход. Ответы Mail. Вопросы — лидеры Правильна ли Специальная теория относительности?

Что такое резистор

Доброго времени суток. В данной статье я буду рассматривать выбор догрузочных резисторов во вторичной цепи измерительных трансформаторов напряжения ТН. Если же фактическая нагрузка у нас не попадает в указанные пределы, то в этом случае для обеспечения заданного класса точности ТН рекомендуется МИ устанавливать догрузочные резисторы. В соответствии с инструкцией на счетчик SL Smart стр. Обращаю Ваше внимание на это, так как — это очень важный момент в выборе резисторов.

Форум посвящен вопросам релейной защиты и автоматики РЗА.

Резистор, для чего он нужен, где применяется в автомобилях

Работа резистора заключается в ограничении тока , протекающего по цепи. НЕ в превращении тока в тепло, а именно в ограничении тока. То есть, без резистора по цепи течет большой ток , встроили резистор — ток уменьшился. Рассмотрим работу резистора на примере лампочки на схеме ниже. Имеем источник питания, лампочку, амперметр, измеряющий ток , проходящий через цепь.

Расчет резистора в цепи управления симистора Здравствуйте! Подскажите пожалуйста назначение резистора R3 Здравствуйте уважаемые гуру, есть схемка, в ней тинька управляет нагрузкой, как правило это Расположение резистора и направление тока Всем доброй ночи!

Что делает резистор и как читать его коды?

Резисторы являются одними из наиболее распространенных и важных электрических компонентов в мире. Они широко используются в различных приборах и устройствах — от микроволновых печей и обогревателей до лампочек и мобильных телефонов.

Несмотря на то, что они являются частью (почти) каждого электрического устройства в мире, большинство людей до сих пор не обращают внимания на их работу.

Поэтому сегодня вы узнаете о них все самое важное. Что делает резистор, как он работает и из чего он сделан?

Давайте узнаем!

Что такое резистор?

Резистор — это электрический компонент, препятствующий прохождению тока. Другими словами, он препятствует прохождению электронов по цепи. Это противопоставление известно как сопротивление, поэтому его символ R.

Хотя резисторы являются пассивными компонентами, они играют важную роль в электронных схемах. Контролируя количество протекающего тока, резисторы могут помочь защитить другие детали от повреждений и обеспечить правильную работу электронных устройств.

Их значение обычно измеряется в омах.

Что делает резистор?

Основное назначение резистора — создать сопротивление в цепи, которое может помочь контролировать ток и напряжение.

Управляя потоком электричества, они помогают регулировать напряжение и ток в цепи. Таким образом, мы можем сказать, что резисторы играют жизненно важную роль в обеспечении безопасной и эффективной работы электронных устройств.

Еще одной функцией резистора является создание различных эффектов в цепи, таких как создание задержки или создание искрящегося звука.

Понимая, как работают резисторы, инженеры могут создавать всевозможные удивительные устройства, которые мы используем в повседневной жизни.

Точное управление током и напряжением делает их незаменимыми в любой цепи. Более того, их способность защищать другие компоненты делает их необходимыми для обеспечения надежности любой электронной системы.

Как работает резистор?

Мы рассмотрели определение и функции резистора. Давайте посмотрим, как именно это работает:

Электрическое сопротивление измеряет сложность прохождения электронов через материал.

Некоторые из них, например металлы, позволяют электронам свободно течь, поэтому они являются хорошими проводниками. Напротив, другие, такие как резина или стекло, более устойчивы. Вот что делает их хорошими изоляторами.

В типичной электрической цепи ток течет от положительной клеммы источника питания через резистор и обратно к отрицательной клемме. Как видите, он действует как блокпост в цепи, заставляя ток замедляться.

При выборе резистора для цепи важно выбрать резистор с соответствующими характеристиками.

Если он слишком большой, он не будет обеспечивать достаточное сопротивление току, что может привести к перегреву. С другой стороны, если он слишком мал, его будет слишком много, и ток может вообще не течь.

Выбирая резистор соответствующего размера в цепи, инженеры могут контролировать величину тока, протекающего через него, и предотвращать повреждение компонентов.

Основной принцип здесь называется законом Ома, названным в честь немецкого физика Георга Симона Ома. Он гласит, что ток, проходящий через проводник, прямо пропорционален приложенному к нему напряжению при условии, что температура остается постоянной.

Закон звучит так:

I = V/R

где I — ток в амперах, V — напряжение в вольтах, а R — сопротивление в омах.

Формула показывает, что изменяя значение R резистора, мы можем контролировать величину тока, протекающего через него.

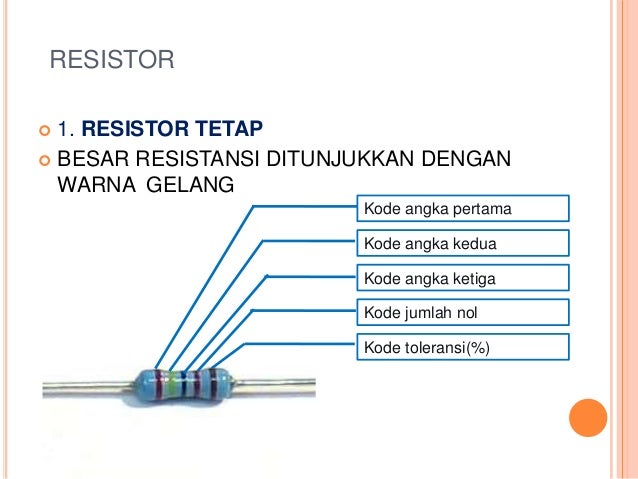

Как читать цветовые коды резисторов?

Полосы на резисторе представляют его значение сопротивления и допуск. Это называется «цветовой код», который используется для обозначения свойств компонента.

В четырехполосном резисторе (наиболее распространенный тип) код состоит из четырех цветных полос, каждая из которых соответствует своему номеру. Первые две обозначают первые две цифры значения, а третья указывает множитель.

Например, резистор с цветовым кодом коричневый, черный, коричневый и золотой будет иметь сопротивление 100 Ом. Чтобы вычислить его, просто возьмите первые две цифры (в данном случае 10) и умножьте их на множитель (еще раз 10). Это дает вам окончательный результат 100 Ом.

При чтении цветовых кодов резисторов вы также должны знать допуск. Это то, что представляет собой четвертая полоса. Например, если это серебро, допуск будет +/- 10%. Тогда фактическое значение может быть где-то между 90 и 110 Ом.

Наконец, стоит отметить, что некоторые резисторы имеют пятый или шестой диапазон. В пятидиапазонной версии есть три значащих значения, множитель и допуск. В шестиполосном шестой представляет собой температурный коэффициент, полезный для высокоточных резисторов.

Однако они менее распространены.

Из чего сделаны резисторы?

Теперь давайте сосредоточимся на том, из чего именно сделаны резисторы.

Вы можете классифицировать эти компоненты на основе их материалов.

Резисторы из углеродного состава (CC)

Резисторы из углеродного состава создаются путем смешивания углерода со связующим и последующего прессования смеси в твердый стержень. Величина стойкости зависит от соотношения углерода и связующего. 9Резисторы 0003

CC идеально подходят для маломощных приложений из-за их низкой стоимости и стабильности. Однако они также менее точны, чем другие варианты, и имеют тенденцию дрейфовать со временем.

Резисторы с проволочной обмоткой (WW)

Как следует из названия, они состоят из отрезка проволоки, намотанной на сердечник. Наиболее распространенным материалом для этого резистора является манганин, хотя можно использовать и другие материалы, такие как нихром и медно-никелевый сплав. Значение R зависит от типа провода, его длины и площади поперечного сечения.

Резисторы с проволочной обмоткой работают в приложениях с высокой мощностью, поскольку они могут рассеивать большое количество тепла.

Металлопленочные (МФ) резисторы

Металлопленочные резисторы изготавливаются путем нанесения тонкого слоя металла на керамическую или стеклянную подложку. Значение R зависит от типа используемого металла и толщины наплавленного слоя. Резисторы MF более точны и имеют лучшую температурную стабильность, чем резисторы CC.

Они являются отличным вариантом для прецизионных приложений, таких как аудиооборудование.

Тонкопленочные (TF) резисторы

Тонкопленочные резисторы изготавливаются путем нанесения тонкого слоя металла на подложку, как и MF резисторы. Однако этот слой гораздо более тонкий, обычно его толщина составляет всего несколько микрометров. За его сопротивление отвечает как материал используемого резистора ТФ, так и толщина слоя.

Они обеспечивают высокую точность и стабильность, что делает их идеальными для критически важных приложений, таких как медицинское оборудование.

Фольгированные резисторы

Фольговые резисторы изготавливаются путем помещения тонкого слоя металлической фольги между двумя кусками стекла или керамики. Значение R зависит от типа используемого металла, толщины наплавленного слоя и длины. Это точные резисторы с отличной температурной стабильностью.

Они используются в высокоточных приложениях, таких как медицинское оборудование.

Заключение

Резисторы — это компоненты, используемые для управления потоком электричества в цепи. Они изготавливаются из различных материалов, включая углерод, металл и тонкую пленку.

Тип используемого материала определяет значение сопротивления, точность и стабильность компонента. Их области применения очень разнообразны: от маломощной электроники до высокоточного медицинского оборудования.

Вот и все — теперь, когда вы знаете, что и как они делают, вы можете начать экспериментировать с ними в своих схемах.

Основы резистора-Home-KOA Speer Electronics

Что такое резистор?

Чтобы понять функцию резистора, важно понять закон Ома.

Закон Ома гласит, что ток в проводнике между двумя точками прямо пропорционален напряжению в этих двух точках.
Другими словами, закон Ома означает, что напряжение = ток x сопротивление.

Если напряжение равно Е, а ток равен I, выполняется следующее соотношение.

Закон Ома: E=I x R

Также имеют место следующие соотношения:
Ток = напряжение/сопротивление (I = E/R)
Сопротивление = напряжение/ток (R= E/I)

«R» представляет собой коэффициент пропорциональности и называется сопротивлением (электрическим сопротивлением). Это символ количества, а Ω (Ом) — символ единицы измерения. Символ цепи показан на следующем рисунке.

Обозначения цепи резистора

При высоком электрическом сопротивлении ток протекает с трудом, а при низком электрическом сопротивлении ток течет легко. Используя это явление, резистор, как электронный компонент, обеспечивает постоянный ток через цепь или регулировку тока по мере необходимости. Резисторы также используются для уменьшения или деления напряжения.

Таким образом, резисторы наряду с конденсаторами и катушками индуктивности (катушками) являются основными пассивными компонентами, которые являются важными базовыми компонентами электронных схем.

Электрическое сопротивление

Электрическое сопротивление проводника определяется по следующей формуле.

Электрическое сопротивление R=ρ x L/S [Ом]

• Площадь поперечного сечения [см ² ]: S
• Длина [см]: L
• Удельное сопротивление материала [Ом x см]: ρ

Типовая конструкция резистора

• Плоский резистор для поверхностного монтажа

• Выводной резистор (пленочный)

Типы резисторов

Существуют различные классификации или типы резисторов в зависимости от комбинации функции, формы, резистивного материала и области применения.

Резисторы подразделяются по функциям на три типа:

• Постоянные резисторы — используются в электрической цепи (подробнее об этом типе резисторов ниже)
• Подстроечные потенциометры — для регулировки цепи
• Переменные резисторы — используются в качестве радиоусилителя за счет изменения сопротивления.

Постоянные резисторы

Постоянные резисторы делятся на типы для поверхностного монтажа (без подводящего провода) и с выводами (с подводящим проводом). Тип поверхностного монтажа включает прямоугольный тип и тип цилиндра. Кроме того, разделение идет дальше в зависимости от материала уплотнения: тип формы из смолы и тип керамического корпуса.

Материалы резистивного элемента включают: углеродную пленку, металлическую пленку, состоящую в основном из нихрома, пленку оксида металла, композиты металлической глазури, состоящие из оксида металла и стекла; элементы с использованием металлической пластины, металлической проволоки или металлической фольги; и твердого типа, состоящего из металлооксидной керамики.

Характеристики резисторов включают резисторы с очень точными допусками сопротивления и температурными характеристиками, резисторы, выдерживающие высокое напряжение и скачки напряжения, резисторы с большими колебаниями значения сопротивления в зависимости от температуры, а также резисторы, имеющие функцию плавкого предохранителя.

При выборе резистора важно выбрать оптимальную комбинацию из доступных вариантов в соответствии с назначением приложения.

Постоянные резисторы с микросхемой для поверхностного монтажа

Резисторы с клеммами, обработанными для пайки или склеивания, и не имеющие клеммных проводов (подводящих проводов). Их можно разделить на прямоугольные и цилиндрические. Ниже показаны пять типов в зависимости от резистивного материала.

• Прямоугольный тип – 1. Металлический пленочный тип, 2. Металлический пленочный тип, 3. Металлический пластинчатый тип
• Цилиндрический тип – 4. Тип углеродной пленки, 5. Тип металлической пленки

Среди них на пленку с металлической глазурью приходится большая часть рынка с точки зрения стоимости, уменьшения размера и простоты монтажа. Некоторые статистические данные показывают, что более 90% постоянных резисторов чипов представляют собой металлизированные пленочные резисторы.

Примечательна тенденция к уменьшению размера чипов, и спрос на размер 1005 (1,0 мм x 0,5 мм) и размер 0603 (0,6 мм x 0,3 мм) прямоугольного типа растет. Принятие размера 0402 (0,4 мм x 0,2 мм) продвигается для устройств мобильной связи, таких как мобильные телефоны и смартфоны.

Постоянные резисторы с микросхемой прямоугольного типа
Этот тип можно условно разделить на толстопленочный тип металлической глазури и тонкопленочный металлический тип. Массовое производство в основном на толстопленочном типе. Толстопленочный тип отличается отличной способностью монтажа и устойчивостью к окружающей среде, в то время как тонкопленочный тип отличается малым допуском сопротивления, малым T.C.R. и низкий ток шума. В частности, T.C.R. толстопленочного типа составляет около 25×10 ^-6 /K, а тонкопленочного типа — около 5×10 ^-6 /K, что делает значение сопротивления стабильным с течением времени.

Размер резистора прямоугольного типа стандартизирован в 0402, 0603, 1005, 1608, 2012 и 3216 (код мм). Спрос на размер 0403, в частности, быстро растет среди устройств мобильной связи. Размеры 0603, 1005 и 1608 широко используются в потребительских товарах, промышленном оборудовании и автомобилестроении. Тип высокой мощности имеет в линейке размеры 3216, 3225, 5025 и 6331. Недавно были разработаны широкие типы выводов, которые обеспечивают более высокую номинальную мощность по сравнению с чип-резисторами того же размера, в размерах 0510, 0816, 1220, 1632, 2550 и 3163.

Постоянные резисторы с цилиндрическими микросхемами
Широко известный как MELF (металлический электрод без выводов), тип микросхемы со структурой осевого резистора общего типа без подводящего провода, но с металлическим колпачком, прикрепленным к электродам на оба конца. Его цилиндрическая форма и металлический колпачок устраняют концепцию передней и задней части, обеспечивают превосходную электродную и механическую прочность, а также имеют точные конструктивные размеры, которые обеспечивают высокую точность при подаче и монтаже резисторов. Кроме того, тип металлической пленки превосходен в точности сопротивления, TCR и подавлении токовых шумов.

Сети резисторов

Сети резисторов, в которых два или более резистивных элемента интегрированы и объединены на изолирующей подложке для формирования единого электронного компонента. Каждый элемент можно соединить по мере необходимости. Массив представляет собой просто непрерывную интеграцию резисторов с двумя электродами, а сеть представляет собой интеграцию сформированной цепи. Основное применение — подтягивающие и подтягивающие резисторы для цифровых схем.

В зависимости от формы их можно разделить на тип SIP (одинарный встроенный пакет), тип DIP (двойной встроенный пакет), тип плоского корпуса и тип держателя чипа.

В 1980-х годах, когда производство резисторов из углеродной пленки было основой, объем производства резисторов типа SIP резко увеличился для поддержки монтажа с высокой плотностью. Однако в 1990-х годах, когда технология монтажа сменилась на поверхностный монтаж, стали использоваться резисторы для микросхем. В прошлом сетевые резисторы часто использовались вокруг логических ИС и параллельных портов для ввода-вывода, но с тех пор, как обработка микрокомпьютерами и использование последовательных шин для ввода-вывода продвинулись вперед, спрос на сетевые резисторы значительно снизился.

Постоянные резисторы с выводами

Постоянные резисторы с углеродной пленкой
Постоянные резисторы с превосходным импульсным сопротивлением, в которых в качестве резистивного элемента используется углеродная пленка, и которые долгое время были самыми популярными резисторами. Что касается электрической мощности, наиболее распространенными на рынке являются типы 1/4 Вт и 1/2 Вт. Маленькие типы, такие как тип 1/4 Вт размером 3,2 мм x 1,9 мм и тип 1/2 Вт размером 6,3 мм x 2,85 мм, являются основными и широко используются в качестве продуктов общего назначения.

Постоянные резисторы с металлической пленкой
Постоянные резисторы с металлической пленкой в ​​качестве резистивного элемента, обеспечивающие небольшой допуск сопротивления, TCR, меньшую вариацию старения, высокую точность, превосходную стабильность и низкий ток шума. Основные области применения включают промышленное оборудование, такое как телекоммуникационное и измерительное оборудование, а также автомобили и сенсорные модули, которые требуют высокой точности цепей для обработки мельчайших сигналов.

Фиксированные резисторы с пленкой из оксида металла
Постоянные резисторы с пленкой оксида металла в качестве резистивного элемента, что обеспечивает высокую номинальную мощность при малых габаритах (наименьший объем на номинальную мощность среди всех резисторов) и отличную термостойкость. Низкий TCR достигается при более низкой стоимости по сравнению с металлопленочными резисторами силового типа. Основное применение — схема питания.

Постоянные резисторы с проволочной обмоткой

Постоянные резисторы с металлической резистивной проволокой в ​​качестве резистивного элемента. Обладает отличной импульсной стойкостью и термостойкостью. Его низкий T.C.R. достигается низкий ток шума. С другой стороны, трудно получить высокое значение сопротивления, а структура обмотки делает его непригодным для высокочастотных цепей. Резисторы с проволочной обмоткой в ​​основном используются в качестве резистора предварительного заряда в цепях электропитания. Эти резисторы с низким сопротивлением используются для измерения тока.

Ссылка:　
・Альманах электронных компонентов 2019 (опубликован Chunichi-sha)
・Статистические данные Министерства экономики, торговли и промышленности Японии

Термины и определения

91390 Номинальное сопротивление 1

Расчетное значение сопротивления обычно указывается на резисторе.

Номинальная мощность

Максимально допустимая мощность при номинальной температуре. Некоторые из наших массивов и сетей чип-резисторов указывают номинальную мощность для всего корпуса, а не для каждого элемента.

Номинальная температура окружающей среды

Максимальная температура окружающей среды, при которой номинальная мощность может применяться непрерывно. Номинальная температура окружающей среды относится к температуре вокруг резистора, установленного внутри оборудования, а не к температуре воздуха снаружи оборудования.

Номинальная температура клеммной части

Максимальная температура клеммной части резистора для поверхностного монтажа, при которой номинальная мощность может применяться непрерывно. Включает повышение температуры за счет собственного тепловыделения.

Кривая снижения характеристик

Кривая, показывающая зависимость между температурой окружающей среды или температурой клеммной части и максимально допустимой мощностью, которая обычно выражается в процентах.

Номинальное напряжение

Максимально допустимое напряжение постоянного или переменного тока, которое должно непрерывно прикладываться к резистору или резистивному элементу.
Номинальное напряжение (В) = √Номинальная мощность (Вт) X Номинальное значение сопротивления (Ом)
Номинальное напряжение должно быть расчетным значением или макс. рабочее напряжение, в зависимости от того, что ниже.

Критическое сопротивление

Максимальное номинальное значение сопротивления, при котором может быть применена номинальная мощность без превышения максимального рабочего напряжения. Номинальное напряжение равно макс. рабочее напряжение при критическом значении сопротивления.

Макс. Рабочее напряжение

Максимальное напряжение постоянного или переменного тока (среднеквадратичное значение), которое можно непрерывно прикладывать к выводам резистора. Однако максимальным значением применимого напряжения является номинальное напряжение при критическом значении сопротивления или ниже.
Максимальное рабочее напряжение и номинальное напряжение рассчитываются как напряжение постоянного тока на основе номинальной мощности. Для напряжения переменного тока предполагается синусоида, поэтому пиковое напряжение должно быть в √2 раза больше максимального рабочего напряжения. Если форма волны не является синусоидальной или когда значение сопротивления превышает критическое сопротивление, свяжитесь с нами для получения применимого пикового напряжения.

Напряжение перегрузки

Допустимое напряжение, прикладываемое в течение 5 сек. в соответствии с испытанием на кратковременную перегрузку.
