Конденсатор в цепи переменного тока

Мы знаем, что конденсатор не пропускает через себя постоянного тока. Поэтому в электрической цепи, в которой последовательно с источником тока включен конденсатор, постоянный ток протекать не может.

Совершенно иначе ведет себя конденсатор в цепи переменного тока (Рис 1,а).

Рисунок 1. Сравнение конденсатора в цепи переменного тока с пружиной, на которую воздействует внешняя сила.



В течение первой четверти периода, когда переменная ЭДС нарастает, конденсатор заряжается, и поэтому по цепи проходит зарядный электрический ток i, сила которого будет наибольшей вначале, когда конденсатор не заряжен. По мере приближения заряда к концу сила зарядного тока будет уменьшаться. Заряд конденсатора заканчивается и зарядный ток прекращается в тот момент, когда переменная ЭДС пе-рестает нарастать, достигнув своего амплитудного значения. Этот момент соответствует концу первой четверти периода.

После этого переменная ЭДС начинает убывать, одновременно с чем конденсатор начинает разряжаться. Следовательно, в течение второй четверти периода по цепи будет протекать разрядный ток. Так как убывание ЭДС происходит вначале медленно, а затем все быстрее и быстрее, то и сила разрядного тока, имея в начале второй четверти периода небольшую величину, будет постепенно возрастать.

Итак, к концу второй четверти периода конденсатор разрядится, ЭДС будет равна нулю, а ток в цепи достигнет наибольшего, амплитудного, значения.

С началом третьей четверти периода ЭДС, переменив свое направление, начнет опять возрастать, а конденсатор — снова заряжаться. Заряд конденсатора будет происходить теперь в обратном направлении, соответственно изменившемуся направлению ЭДС. Поэтому направление зарядного тока в течение третьей четверти периода будет совпадать с направлением разрядного тока во второй четверти, т. е. при переходе от второй четверти периода к третьей ток в цепи не изменит своего направления.

Вначале, пока конденсатор не заряжен, сила зарядного тока имеет наибольшее значение. По мере увеличения заряда конденсатора сила зарядного тока будет убывать. Заряд конденсатора закончится и зарядный ток прекратится в конце третьей четверти периода, когда ЭДС достигнет своего амплитудного значения и нарастание ее прекратится.

Итак, к концу третьей четверти периода конденсатор окажется опять заряженным, но уже в обратном направлении, т. е. на той пластине, где был прежде плюс, будет минус, а где был минус, будет плюс. При этом ЭДС достигнет амплитудного значения (противоположного направления), а ток в цепи будет равен нулю.

В течение последней четверти периода ЭДС начинает опять убывать, а конденсатор разряжаться; при этом в цепи появляется постепенно увеличивающийся разрядный ток. Направление этого тока совпадает с направлением тока в первой четверти периода и противоположно направлению тока во второй и третьей четвертях.

Из всего изложенного выше следует, что по цепи с конденсатором проходит переменный ток и что сила этого тока зависит от величины емкости конденсатора и от частоты тока. Кроме того, из рис. 1,а, который мы построили на основании наших рассуждений, видно, что

в чисто емкостной цепи фаза переменного тока опережает фазу напряжения на 90°.

Отметим, что в цепи с индуктивностью ток отставал от напряжения, а в цепи с емкостью ток опережает напряжение. И в том и в другом случае между фазами тока и напряжения имеется сдвиг, но знаки этих сдвигов противоположны



Емкостное сопротивление конденсатора

Мы уже заметили, что ток в цепи с конденсатором может протекать лишь при изменении приложенного к ней напряжения, причем сила тока, протекающего по цепи при заряде и разряде конденсатора, будет тем больше, чем больше емкость конденсатора и чем быстрее происходят изменения ЭДС

Конденсатор, включенный в цепь переменного тока, влияет на силу протекающего по цепи тока, т. е. ведет себя как сопротивление. Величина емкостного сопротивления тем меньше, чем больше емкость и чем выше частота переменного тока. И наоборот, сопротивление конденсатора переменному току увеличивается с уменьшением его емкости и понижением частоты.

Рисунок 2. Зависимость емкостного сопротивления конденсатра от частоты.

Для постоянного тока, т. е. когда частота его равна нулю, сопротивление емкости бесконечно велико; поэтому постоянный ток по цепи с емкостью проходить не может.

Величина емкостного сопротивления определяется по следующей формуле:

где Хс — емкостное сопротивление конденсатора в ом;

f—частота переменного тока в гц;

ω — угловая частота переменного тока;

С — емкость конденсатора в ф.

При включении конденсатора в цепь переменного тока, в последнем, как и в индуктивности, не затрачивается мощность, так как фазы тока и напряжения сдвинуты друг относительно друга на 90°. Энергия в течение одной четверти периода— при заряде конденсатора — запасается в электрическом поле конденсатора, а в течение другой четверти периода — при разряде конденсатора — отдается обратно в цепь. Поэтому емкостное сопротивление, как и индуктивное, является реактивным или безваттным.

Нужно, однако, отметить, что практически в каждом конденсаторе при прохождении через него переменного тока затрачивается большая или меньшая активная мощность, обусловленная происходящими изменениями состояния диэлектрика конденсатора. Кроме того, абсолютно совершенной изоляции между пластинами конденсатора никогда не бывает; утечка в изоляции между пластинами приводит к тому, что параллельно конденсатору как бы оказывается включенным некоторое активное сопротивление, по которому течет ток и в котором, следовательно, затрачивается некоторая мощность. И в первом и во втором случае мощность затрачивается совершенно бесполезно на нагревание диэлектрика, поэтому се называют мощностью потерь.

Потери, обусловленные изменениями состояния диэлектрика, называются диэлектрическими, а потери, обусловленные несовершенством изоляции между пластинами, — потерями утечки.

Ранее мы сравнивали электрическую емкость с вместимостью герметически (наглухо) закрытого сосуда или с площадью дна открытого сосуда, имеющего вертикальные стенки.

Конденсатор в цепи переменного тока целесообразно сравнивать с гиб-костью пружины. При этом во избежание возможных недоразумений условимся под гибкостью понимать не упругость («твердость») пружины, а величину, ей обратную, т. е. «мягкость» или «податливость» пружины.

Представим себе, что мы периодически сжимаем и растягиваем спиральную пружину, прикрепленную одним концом наглухо к стене. Время, в течение которого мы будем производить полный цикл сжатия и растяжения пружины, будет соответствовать периоду переменного тока.

Таким образом, мы в течение первой четверти периода будем сжимать пружину, в течение второй четверти периода отпускать ее, в течение третьей четверти периода растягивать и в течение четвертой четверти снова отпускать.

Кроме того, условимся, что наши усилия в течение периода будут неравномерными, а именно: они будут нарастать от нуля до максимума в течение первой и третьей четвертей периода и уменьшаться от максимума до нуля в течение второй и четвертой четвертей.

Сжимая и растягивая пружину таким образом, мы заметим, что в начале первой четверти периода незакрепленный конец пружины будет двигаться довольно быстро при сравнительно малых усилиях с нашей стороны.

В конце первой четверти периода (когда пружина сожмется), наоборот, несмотря на возросшие усилия, незакрепленный конец пружины будет двигаться очень медленно.

В продолжение второй четверти периода, когда мы будем постепенно ослаблять давление на пружину, ее незакрепленный конец будет двигаться по направлению от стены к нам, хотя наши задерживающие усилия направлены по направлению к стене. При этом наши усилия в начале второй четверти периода будут наибольшими, а скорость движения незакрепленного конца пружины наименьшей. В конце же второй четверти периода, когда наши усилия будут наименьшими, скорость движения пружины будет наибольшей и т. д.

Продолжив аналогичные рассуждения для второй половины периода (для третьей и четвертой четвертей) и построив графики (рис. 1,б) изменения наших усилий и скорости движения незакрепленного конца пружины, мы убедимся, что эти графики в точности соответствуют графикам ЭДС и тока в емкостной цепи (рис 1,а), причем график усилий будет соответствовать графику ЭДС , а график скорости — графику силы тока.



Рисунок 3. а)Процессы в цепи переменного тока с конденсатором и б)сравнение конденсатора с пружиной.

Нетрудно, заметить, что пружина, так же как и конденсатор, в течение одной четверти периода накапливает энергию, а в течение другой четверти периода отдает ее обратно.

Вполне очевидно также, что чем меньше гибкость пружины,- т е. чем она более упруга, тем большее противодействие она будет оказывать нашим усилиям. Точно так же и в электрической цепи: чем меньше емкость, тем больше будет сопротивление цепи при данной частоте.

И наконец, чем медленнее мы будем сжимать и растягивать пружину, тем меньше будет скорость движения ее незакрепленного конца. Аналогично этому, чем меньше частота, тем меньше сила тока при данной ЭДС.

При постоянном давлении пружина только сожмется и на этом прекратит свое движение, так же как при постоянной ЭДС конденсатор только зарядится и на этом прекратится дальнейшее движение электронов в цепи.

А теперь как ведет себя конденсатор в цепи переменного тока вы можете посмотреть в следующем видео:

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!


Похожие материалы:

влияние на переменный и постоянный ток, формулы для расчета

Конденсатор используется в схемах для разделения переменной и постоянной составляющей напряжения, при этом он хорошо проводит высокочастотный сигнал, и плохо - низкочастотный. Находясь в цепи постоянного тока, его импеданс принимается бесконечно большим. Для переменного тока ёмкостное сопротивление конденсатора не имеет постоянной величиной. Поэтому расчёт этого значения крайне важен при проектировании различных радиоэлектронных приборов.

Общее описание

Физически электронное устройство - конденсатор - представляет собой две обкладки, выполненные из проводящего материала, между которыми находится диэлектрический слой. С поверхности пластин выводятся два электрода, предназначенные для подключения в электрическую цепь. Конструктивно прибор может быть различного размера и формы, но его структура остаётся неизменной, то есть всегда происходит чередование проводящего и диэлектрического слоев.

Слово "конденсатор" произошло от латинского "condensatio" - "накопление". Научное определение гласит, что накопительный электрический прибор — это двухполюсник, характеризующийся постоянным и переменным значениями ёмкости и большим сопротивлением. Предназначен он для накопления энергии и заряда. За единицу измерения ёмкости принят фарад (F).

На схемах конденсатор изображается в виде двух прямых, соответствующих проводящим пластинам прибора, и перпендикулярно к их серединам нарисованными отрезками — выводами устройства.

Принцип действия конденсатора заключается в следующем: при включении прибора в электрическую цепь напряжение в ней будет иметь нулевую величину. В этот момент устройство начинает получать и накапливать заряд. Электрический ток, подающийся в схему, будет максимально возможным. Через некоторое время на одном из электродов прибора начнут накапливаться заряды положительного знака, а на другом - отрицательного.

Длительность этого процесса зависит от ёмкости прибора и активного сопротивления. Расположенный между выводами диэлектрик мешает перемещению частиц между обкладками. Но это будет происходить лишь до того момента, пока разность потенциалов источника питания и напряжение на выводах конденсатора не сравняются. В этот момент ёмкость станет максимально возможной, а электроток - минимальным.

Если на элемент перестают подавать напряжение, то при подключении нагрузки конденсатор начинает отдавать свой накопленный заряд ей. Его ёмкость уменьшается, а в цепи снижаются уровни напряжения и тока. Иными словами, накопительный прибор сам превращается в источник питания. Поэтому если конденсатор подключить к переменному току, то он начнёт периодически перезаряжаться, то есть создавать определённое сопротивление в цепи.

Характеристики прибора

Важнейшей характеристикой накопительного прибора является ёмкость. От неё зависит время заряда при подключении устройства к источнику тока. Время разряда напрямую связано со значением сопротивления нагрузки: чем оно выше, тем быстрее происходит процесс отдачи накопленной энергии. Определяется эта ёмкость следующим выражением:

C = E*Eo*S / d, где E — относительная диэлектрическая проницаемость среды (справочная величина), S — площадь пластин, d — расстояние между ними.

Кроме ёмкости конденсатор характеризуется рядом параметров, такими как:

  • удельная ёмкость — определяет отношение величины ёмкости к массе диэлектрика;
  • рабочее напряжение — номинальное значение, которое может выдержать устройство при подаче его на обкладки элемента;
  • температурная стабильность — интервал, в котором ёмкость конденсатора практически не изменяется;
  • сопротивление изоляции — характеризуется саморазрядом устройства и определяется током утечки;
  • эквивалентное сопротивление — состоит из потерь, образуемых на выводах прибора и слое диэлектрика;
  • абсорбция — процесс возникновения разности потенциалов на обкладках после разряда устройства до нуля;
  • ёмкостное сопротивление — уменьшение проводимости при подаче переменного тока;
  • полярность — из-за физических свойств материала, используемого при изготовлении, конденсатор сможет правильно работать, только если к обкладкам приложен потенциал с определённым знаком;
  • эквивалентная индуктивность — паразитный параметр, появляющийся на контактах устройства и превращающий конденсатор в колебательный контур.

Импеданс элемента

Общее сопротивление конденсатора (импеданс) переменному сигналу складывается из трёх составляющих: ёмкостного, резистивного и индуктивного сопротивления. Все эти величины при конструировании схем, содержащих накопительный элемент, необходимо учитывать. В ином случае в электрической цепи, при соответствующей обвязке, конденсатор может вести себя как дроссель и находится в резонансе. Из всех трёх величин наиболее значимой является ёмкостное сопротивление конденсатора, но при определённых обстоятельствах индуктивное тоже оказывает влияние.

Часто при расчётах паразитные значения вроде индуктивности или активного сопротивления принимаются ничтожно малыми, а конденсатор в этом случае называется идеальным.

Полное сопротивление элемента выражается в формуле Z = (R2 + (Xl-Xc) 2 ) ½, где

  • Xl — индуктивность;
  • Xс — ёмкость;
  • R — активная составляющая.

Последняя возникает из-за появления электродвижущей силы (ЭДС) самоиндукции. Непостоянство тока приводит к изменению магнитного потока, поддерживающего ток ЭДС самоиндукции постоянным. Это значение определяется индуктивностью L и частотой протекающих зарядов W. Xl = wL = 2*p*f*L. Xc — ёмкостное сопротивление, зависящее от ёмкости накопителя C и частоты тока f. Xc = 1/wC = ½*p*f*C, где w — круговая частота.

Разница между ёмкостным и индуктивным значениями называется реактивным сопротивлением конденсатора: X = Xl-Xc. По формулам можно увидеть, что при увеличении частоты f сигнала начинает преобладать индуктивное значение, при уменьшении — ёмкостное. Поэтому если:

  • X > 0, в элементе проявляются индуктивные свойства;
  • X = 0, в ёмкости присутствует только активная величина;
  • X < 0, в элементе проявляется ёмкостное сопротивление.

Активное сопротивление R связывается с потерями мощности, превращением её электрической энергии в тепловую. Реактивное - с обменом энергии между переменным током и электромагнитным полем. Таким образом, полное сопротивление можно найти, используя формулу Z = R +j*X, где j — мнимая единица.

Ёмкостное сопротивление

Для понимания процесса следует представить конденсатор в электрической цепи, по которой течёт переменный ток. Причём в этой цепи нет других элементов. Значение тока, проходящего через конденсатор, и напряжения, приложенного к его обкладкам, изменяется по времени. Зная любое из этих значений, можно найти другое.

Пускай ток изменяется по синусоидальной зависимости I (t) = Im * sin (w*t+ f 0). Тогда напряжение можно описать как U (t) = (Im/C*w) *sin (w*t+ f 0 -p/2). При учёте в формуле сдвига фаз на 90 градусов, возникающего между сигналами, вводится комплексная величина j, называемая мнимой единицей. Поэтому формула для нахождения тока будет выглядеть как I = U /(1/j*w*C). Но учитывая, что комплексное число только обозначает смещение напряжения относительно тока, а на их амплитудные значения не влияет, его можно убрать из формулы, тем самым значительно её упростив.

Так как по закону Ома сопротивление прямо пропорционально напряжению на участке цепи и обратно пропорционально току, то преобразуя формулы, можно будет получить следующее выражение:

  • Xc = 1/w*C = ½*p*f*C. Единица измерения - ом.

Становится понятно, что ёмкостное сопротивление зависит не только от ёмкости, но и от частоты. При этом чем больше эта частота, тем меньшее сопротивление конденсатор будет оказывать проходимому через него току. По отношению к ёмкости это утверждение будет обратным. Вот поэтому для постоянного тока, частота которого равна нулю, сопротивление накопителя будет бесконечно большим.

На практике всё немного по-другому. Чем ближе частота сигнала приближается к нулевому значению, тем больше становится сопротивление конденсатора, но при этом разрыв цепи наступить всё равно не может. Связанно это с током утечки. В случае когда частота стремится к бесконечности, сопротивление конденсатора должно становиться нулевым, но этого тоже не происходит - из-за присутствия паразитной индуктивности и всё того же тока утечки.

Индуктивная составляющая

При прохождении переменного сигнала через накопитель, его можно представить в виде последовательно включённой с источником питания катушки индуктивности. Эта катушка характеризуется большим сопротивлением в цепи переменного сигнала, чем постоянного. Значение силы тока в определённой точке времени находится как I = I 0 * sinw .

Приняв во внимание, что мгновенная величина напряжения U 0 обратна по знаку мгновенному значению ЭДС самоиндукции E 0, а также используя правило Ленца, можно получить выражение E = L * I, где L — индуктивность.

Следовательно: U = L*w * I 0 *cosw*t = U 0 *sin (wt + p /2) , причём ток отстаёт от напряжения на p /2. Используя закон Ома и приняв, что сопротивление катушки равно w * L, получится формула для участка электрической цепи, имеющая только индуктивную составляющую: U 0 = I 0 / w * L.

Таким образом, индуктивное сопротивление будет равно Xl = w * L, измеряется оно также в омах. Из полученного выражения видно, что чем больше частота сигнала, тем сильнее будет сопротивление прохождению тока.

Пример расчёта

Ёмкостное и индуктивное сопротивления относятся к реактивным, то есть таким, которые не потребляют мощности. Поэтому закон Ома для участка схемы с ёмкостью имеет вид I = U/Xc, где ток и напряжение обозначают действующие значения. Именно из-за этого конденсаторы используются в цепях для разделения не только постоянных и переменных токов, но и низкой и высокой частот. При этом чем ёмкость будет ниже, тем более высокой частоты сможет пройти ток. Если же последовательно с конденсатором включено активное сопротивление, то общий импеданс цепи находится как Z = (R 2 +Xc 2 ) ½.

Практическое применение формул можно рассмотреть при решении задачи. Пусть имеется RC цепочка, состоящая из ёмкости C = 1 мкФ и сопротивления R = 5 кОм. Необходимо найти импеданс этого участка и ток цепи, если частота сигнала равна f = 50 Гц, а амплитуда U = 50 В.

В первую очередь понадобится определить сопротивление конденсатора в цепи переменного тока для заданной частоты. Подставив данные в формулу, получим, что для частоты 50 Гц сопротивление будет

Xc = 1/ (2*p*F*C) = 1/ (2*3,14*50*1* 10 −6 ) = 3,2 кОм.

По закону Ома можно найти ток: I = U /Xc = 50 /3200 = 15,7 мА.

Напряжение берётся изменяемым по закону синуса, поэтому: U (t) = U * sin (2*p*f*t) = 50*sin (314*t). Соответственно, ток будет I (t) = 15,7* 10 −3 + sin (314*t+p/2). Используя полученные результаты, можно построить график тока и напряжения при этой частоте. Общее сопротивление участка цепи находим как Z = (50002+32002)½ = 5 936 Ом =5,9 кОм.

Таким образом, подсчитать полное сопротивление на любом участке цепи несложно. При этом можно воспользоваться и так называемыми онлайн-калькуляторами, куда вводят начальные данные, такие как частота и ёмкость, а все расчёты выполняются автоматически. Это удобно, так как нет необходимости запоминать формулы и вероятность ошибки при этом стремится к нулю.

ГОСТ 28884-90 Ряды предпочтительных значений для резисторов и конденсаторов

Текст ГОСТ 28884-90 Ряды предпочтительных значений для резисторов и конденсаторов

ГОСТ 28884-90 (МЭК 63-63)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЯДЫ ПРЕДПОЧТИТЕЛЬНЫХ ЗНАЧЕНИИ ДЛЯ РЕЗИСТОРОВ И КОНДЕНСАТОРОВ

Издание официальное

Москва

Стандартинформ

2006

МЕЖДУНАРОДНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ КОМИССИЯ

РЯДЫ ПРЕДПОЧТИТЕЛЬНЫХ ЗНАЧЕНИЙ ДЛЯ РЕЗИСТОРОВ И КОНДЕНСАТОРОВ

ПРЕДИСЛОВИЕ

1. Официальные решения или соглашения МЭК по техническим воспросам, подготовленные техническими комитетами, в которых представлены все заинтересованные национальные комитеты, выражают, по возможности точно, международную согласованную точку зрения в данной области.

2. Эти решения представляют собой рекомендации для международного применения стандарта и в этом виде принимаются национальными комитетами.

3. В целях содействия международной унификации МЭК выражает пожелание, чтобы все национальные комитеты тех стран, в которых еще не созданы соответствующие национальные стандарты, при разработке последних приняли за основу рекомендации МЭК, насколько это допускают условия каждой страны.

4. Желательно расширять международные соглашения по этим вопросам путем согласования национальных стандартов с рекомендациями МЭК, насколько это допускают условия каждой страны. Национальные комитеты должны использовать свое влияние для достижения этой цели.

ВВЕДЕНИЕ

Настоящая рекомендация подготовлена Техническим комитетом № 40 «Резисторы и конденсаторы».

В период совещания Технического комитета № 12 «Радиосвязь» в Стокгольме в 1948 г. было единогласно принято решение о том, что одним из наиболее необходимых вопросов международной стандартизации являются ряды предпочтительных величин сопротивлений и емкостей до 0,1 мкФ.

Было бы желательно стандартизовать для таких рядов систему л/ТО, но выяснилось, что в ряде

стран для упомянутых величии принята система 'л/ТО в связи со стандартизацией допусков 5%, 10%, 20%. Так как не имело смысла изменять коммерческую практику в этих странах, была принята система ЧТО .

В связи с создавшимся положением комитет выразил сожаление о том, что пришлось 12

рекомендовать систему ЧТО, хотя более совместимым с практикой ИСО было бы использование системы "Vto.

Предложение по рядам Е6, Е12 и Е24 предпочтительных величин было принято в Париже в 1950 г. и опубликовано в виде Публикации 63 МЭК (первое издание).

Содержание этой публикации воспроизводится в настоящей Публикации в виде первого ее раздела.

Следующие страны согласились с опубликованием первого издания Публикации 63 в качестве рекомендации МЭК:

Австрия

Австралия

Аргентина

Бельгия

Венгрия

Израиль

Индия

Италия

Канада

Нидерланды

Норвегия

Объединенная Арабская Республика

Польша

Португалия

Соединенное Королевство*

Соединенные Штаты Америки

Союз Советских

Социалистических Республик

Финляндия

Франция

Чехословакия

Швеция

Югославия

Южно-Африканская Республика

При перепечатке первого раздела в пункт «Область применения» был внесен ряд редакционных поправок. Параграфы а) и Ь) первоначально были изложены следующим образом:

«а) сопротивление постоянных проволочных резисторов и постоянных композиционных резисторов, выраженное в омах;

Ь) емкость конденсаторов до 100 000 пФ включительно, выраженная в пикофарадах».

Через несколько лет после выхода первого издания Публикации 63 МЭК стало очевидным, что не всегда эти ряды достаточны для рекомендаций МЭК по некоторым элементам.

В 1957 г. Национальный комитет Соединенного Королевства выступил с предложением о рассмотрении рядов Е48 и Е96 с целью расширения Публикации 63 МЭК.

Этот вопрос обсуждался в Цюрихе в 1957 г. и Стокгольме в 1958 г., где было решено назначить рабочую группу с целью подготовки предложения по этому вопросу.

Заседание рабочей группы состоялось в Еааге в сентябре 1959 г. Результаты заседания обсуждались Подкомитетом 40—1 (теперь Технический комитет № 40 «Резисторы и конденсаторы для электронной аппаратуры») в г. Ульме в начале октября 1959 г. В результате этого совещания национальным комитетам в марте 1960 г. был представлен на утверждение по Правилу шести месяцев проект документа, содержащий рекомендованные рабочей группой ряды чисел.

При подготовке этого документа поддерживалась тесная связь с Техническим комитетом ИСО № 19 «Предпочтительные числа».

* Соединенное Королевство Великобритании и Северной Ирландии.

Следующие страны проголосовали за опубликование рядов чисел для элементов с жесткими допусками, приведенных во втором разделе настоящей публикации:

Аргентина

Бельгия

Дания

Нидерланды

Норвегия

Румыния

Следующие страны проголосовали против: Германия*

Италия

Соединенное Королевство

Соединенные Штаты Америки

Франция

Чехословакия

Швеция

Югославия

Япония

Союз Советских Социалистических Республик Швейцария

Несмотря на относительно большое число отрицательных голосов, на совещании Технического комитета № 40, состоявшемся в г. Ницце в 1962 г., было принято решение опубликовать эти ряды, так как было очевидно, что достижение большего согласия на данном этапе невозможно.

* Объединенный национальный комитет ГДР и ФРГ.

УДК 389.17:006.354

Группа Э21

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЯДЫ ПРЕДПОЧТИТЕЛЬНЫХ ЗНАЧЕНИЙ ГОСТ

ДЛЯ РЕЗИСТОРОВ И КОНДЕНСАТОРОВ 28884—90

Preferred number series for resistors and capacitors

(МЭК 63-63)

MKC 31.040 31.060

ОКП 62 0000, 63 0000

Дата введения 01.01.92

1. РЯДЫ ПРЕДПОЧТИТЕЛЬНЫХ ЗНАЧЕНИИ ДЛЯ РЕЗИСТОРОВ И КОНДЕНСАТОРОВ

Числа, приведенные в табл. 1, и группы чисел, кратные 10, составляют ряды предпочтительных чисел и соответствующие им допускаемые отклонения:

a) номинальных значений сопротивления резисторов;

b) номинальных значений емкости конденсаторов постоянной емкости.

Таблица 1

Обозначение рядов

Е24

Е12

Е6

ЕЗ

Допуск ± 5 %

Допуск ± 10 %

Допуск ± 20 %

Допуск св. ± 20 %

1,0

1,0

1,0

1,0

1,1

1,2

1,2

1,3

1,5

1,5

1,5

1,6

1,8

1,8

2,0

2,2

2,2

2,2

2,2

2,4

2,7

2,7

3,0

3,3

3,3

3,3

3,6

3,9

3,9

4,3

4,7

4,7

4,7

4,7

5,1

5,6

5,6

6,2

6,8

6,8

6,8

7,5

8,2

8,2

9,1

Издание официальное ★

Перепечатка воспрещена

© Издательство стандартов, 1991 © Стандартинформ, 2006

Примечание. Ряд ЕЗ состоит из округленных значений теоретических чисел НО" и получен из ряда Е6 путем исключения четных членов.

Ряд Е6 состоит из округленных значений теоретических чисел НО" и получен из ряда Е12 путем исключения четных членов.

12.-

Ряд Е12 состоит из округленных значений теоретических чисел VI 0й и получен из ряда Е24 путем исключения четных членов.

Ряд Е24 состоит из округленных значений теоретических чисел VI 0п, где показатель степени п — целое положительное или отрицательное число.

2. РЯДЫ ПРЕДПОЧТИТЕЛЬНЫХ ЗНАЧЕНИИ ДЛЯ РЕЗИСТОРОВ И КОНДЕНСАТОРОВ С ЖЕСТКИМИ ДОПУСКАМИ

2Л. Область применения

Числа, указанные в табл. 2, и группы чисел, полученные путем умножения или деления их на 10 или на числа, кратные 10, составляют ряды предпочтительных чисел и соответствующие им допускаемые отклонения;

a) номинальных значений сопротивления резисторов;

b) номинальных значений емкости конденсаторов постоянной емкости.

Эти ряды распространяются только на элементы с допусками жестче 5 % и на те случаи, когда ряд Е24 (см. разд. 1) неприемлем из-за особых требований.

Таблица 2

1 у Z. I-

Примечание. Ряд Е192 состоит из округленных значений теоретических чисел V 10й , где показатель п — целое положительное или отрицательное число.

Ряд Е96 состоит из округленных значений теоретических чисел НО" и получен из ряда Е192 путем исключения четных членов.

Ряд Е48 состоит из округленных значений теоретических чисел VI 0й и получен из ряда Е96 путем исключения четных членов.

Дополнительные требования к резисторам и конденсаторам, необходимые для выбора их параметров, отвечающие потребностям народного хозяйства, приведены в приложении 1.

ПРИЛОЖЕНИЕ 1 Обязательное

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К РЕЗИСТОРАМ И КОНДЕНСАТОРАМ, НЕОБХОДИМЫЕ ДЛЯ ВЫБОРА ИХ ПАРАМЕТРОВ

Настоящий стандарт распространяется на конденсаторы постоянной емкости и резисторы для электронной аппаратуры и устанавливает ряды предпочтительных значений для резисторов и конденсаторов.

1. Указанные в табл. 1 ряды с конкретными допусками являются предпочтительными. Допускается устанавливать ряды с другими допусками.

2. Номинальные значения напряжений емкости, токов и допускаемые отклонения емкости в зависимости от конструктивных особенностей конденсаторов выбирают из одного из приведенных ниже рядов. Конкретные значения этих параметров устанавливают в технических заданиях (ТЗ), стандартах или технических условиях на конденсаторы конкретных типов.

3. Постоянное номинальное напряжение конденсаторов следует выбирать из ряда: 1,0; 1,6; 2,5; 3,2; 4,0; 6,3; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 450; 500; 620; 800; 1000; 1600; 2000; 2500; 3000; 4000; 5000; 6300; 8000; 10 000 В.

При необходимости разработки конденсаторов на номинальное напряжение свыше 10 000 В значение номинального напряжения выбирают из ряда R5 и R10 по ЕОСТ 8032. R5 — предпочтительный ряд.

4. Переменное номинальное напряжение помехоподавляющих конденсаторов следует выбирать из ряда: 50; 127; 250; 380; 440; 500; 750 В.

В технически обоснованных случаях по согласованию с потребителем допускается устанавливать значения номинального постоянного и переменного напряжений отличными от указанных в пи. 2 и 3.

5. Постоянный номинальный ток или эффективное значение переменного тока для помехоподавляющих проходных конденсаторов следует выбирать из ряда: 0,63; 1,00; 1,60; 2,50; 4,00; 6,30; 10,00; 16,00; 25,00; 40,00; 63,00; 100,00; 160,00; 250,00; 400,00; 630,00 А.

6. Минимальную емкость подстроечных керамических конденсаторов следует выбирать из ряда: 0,2; 0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,0; 15,0; 20,0 пФ.

Максимальная емкость подстроечных керамических конденсаторов должна соответствовать значению, полученному умножением минимальной емкости на один из множителей, выбираемых из ряда: 2, 5, 8, 10, 12, 15, 20.

В технически обоснованных случаях по согласованию с потребителем допускается устанавливать значения минимальных емкостей и множителей, отличных от указанных в и. 5.

7. Допускаемые отклонения емкости от номинальной для конденсаторов постоянной емкости с номинальной емкостью 10 пФ и более следует выбирать из ряда: ±0,1; ±0,25; ±0,5; ±1; ±2; ±5; ±10; ±20; ±30; +30 —10; +50 0; +50 -10; +50 -20; +75 -10; +80 -20; +100 -10.

8. Допускаемые отклонения емкости от номинальной для конденсаторов постоянной емкости с номинальной емкостью менее 10 пФ следует выбирать из ряда: ±0,1; ±0,25; ±0,5; ±1; ±2 пФ.

9. В зависимости от размеров конденсаторов при их маркировке должно применяться их полное или сокращенное (кодированное) обозначение. Применение при маркировке полных или кодированных обозначений должно предусматриваться в технических условиях на конденсаторы конкретных типов. Полное обозначение номинальных емкостей, их допускаемых отклонений, номинальных постоянных напряжений должно состоять из значения номинальной емкости и ее допускаемого отклонения, номинального постоянного напряжения и обозначения единиц измерения в соответствии с настоящим стандартом.

Кодированное обозначение электрических параметров конденсаторов должно соответствовать указанным в ГОСТ 28883.

При заказе необходимо использовать только полное обозначение.

10. Номинальные значения сопротивлений, в зависимости от конструктивных особенностей резисторов, должны выбираться по одному из рядов, указанных в табл. 1 и 2.

Конкретные значения сопротивления устанавливают в стандартах или технических условиях на резисторы конкретных типов.

11. Стандарт не распространяется на высокочастотные резисторы, мощные резисторы-поглотители, а также резисторы, разрабатываемые по требованиям заказчика к значению номинального сопротивления.

Примечание. Требования, установленные в приложении 1, не распространяются на:

- вакуумные конденсаторы;

- конденсаторы сильноточные высокого напряжения;

- пусковые конденсаторы;

- конденсаторы для повышения коэффициента мощности в линиях электропередач свыше 1000 В;

- конденсаторы, предназначенные для дооснащения ранее выпущенной электронной аппаратуры и изготовляемой длительное время;

- конденсаторы, разрабатываемые по специальным требованиям к значению запасаемой энергии или номинальной емкости.

ПРИЛОЖЕНИЕ 2 Справочное

СТАНДАРТЫ МЭК, ПОДГОТОВЛЕННЫЕ ТЕХНИЧЕСКИМ КОМИТЕТОМ № 40

МЭК 62-74 МЭК 63-63 МЭК 80-64 МЭК 103

(серия стандартов) МЭК ЮЗА - 70 МЭК 103В - 70 МЭК 103С - 74 МЭК ЮЗД - 75 МЭК 115

(серия стандартов) МЭК 115-1 -82 МЭК 115-2-82

МЭК 115-2-1 -82

Коды для маркировки резисторов и конденсаторов.

Поправка № 1 (1988).

Ряды предпочтительных величин для резисторов и конденсаторов. Поправка № 1 (1967), Поправка № 2 (1977).

Конденсаторы постоянной емкости с бумажным или бумажно-пленочным диэлектриком, предназначенные для работы в цепях постоянного тока.

Алюминиевые электролитические конденсаторы с длительным сроком службы (тип 1) и общего назначения (тип 2).

Первое дополнение.

Второе дополнение.

Третье дополнение.

Четвертое дополнение.

Постоянные резисторы для электронной аппаратуры.

Часть 1. Общие технические условия. Поправка № 2 (1987), Поправка № 3 (1989).

Часть 2. Групповые технические условия на постоянные маломощные непроволочные резисторы.

Часть 2. Форма технических условий на постоянные маломощные непроволочные резисторы. Уровень качества Е.

МЭК 115-4-82 МЭК 115-4-1 -83

МЭК 115-5-82 МЭК 115-5-1 -83

МЭК 115-6-83

МЭК 115-6-1 -83

МЭК 115-6-2-83

МЭК 115-7-84

МЭК 115-7-1 -84

МЭК 115-8-89 МЭК 115-8-1 -89 МЭК 160 - 63 МЭК 166 - 65 МЭК 190 - 66 МЭК 195-65 МЭК 234-67 МЭК 234А-70 МЭК 286

(серия стандартов) МЭК 286-2-85 МЭК 286-3-86 МЭК 294-69 МЭК 301-71

МЭК 324-70 МЭК 334

(серия стандартов) МЭК 334-1-70 МЭК 334-1А—74 МЭК 384

(серия стандартов) МЭК 384-1- 82 МЭК 384-2 - 82

МЭК 384-2-1 - 82

МЭК 384-3 -89 МЭК 384-3-1 - 89 МЭК 384-4 - 85 МЭК 384-4-1 - 85 МЭК 384-4-2 - 85 МЭК 384-5 - 77

Часть 4. Групповые технические условия на постоянные мощные резисторы.

Часть 4. Форма технических условий на постоянные мощные резисторы. Уровень качества Е.

Часть 5. Групповые технические условия на постоянные прецизионные резисторы.

Часть 5. Форма технических условий на постоянные прецизионные резисторы. Уровень качества Е.

Часть 6. Групповые технические условия на наборы постоянных резисторов с отдельно измеряемыми резисторами. Поправка № 1 (1987).

Часть 6. Форма технических условий на наборы постоянных резисторов с отдельно измеряемыми резисторами, имеющими одинаковые номинальные сопротивления и мощности рассеяния. Уровень качества Е.

Часть 6. Форма технических условий на наборы постоянных резисторов с отдельно измеряемыми резисторами, имеющими разные номинальные сопротивления или номинальные мощности рассеяния. Уровень качества Е.

Часть 7. Групповые технические условия на наборы постоянных резисторов, в которых не все резисторы отдельно измеряемы.

Часть 7. Форма технических условий на наборы постоянных резисторов, в которых не все резисторы отдельно измеряемы. Уровень качества Е.

Часть 8. Групповые технические условия на постоянные резисторы-чипы.

Часть 8. Форма технических условий на постоянные резисторы-чипы. Уровень качества Е. Стандартные атмосферные условия, рекомендуемые при испытаниях и измерениях. Металлобумажные конденсаторы постоянной емкости для цепей постоянного тока. Непроволочные потенциометры типа 2.

Метод измерения токовых шумов постоянных резисторов.

Размеры керамических конденсаторов пластичного типа.

Первое дополнение.

Упаковка изделий для автоматизированного монтажа.

Часть 2. Упаковка изделий с однонаправленными выводами в непрерывные ленты.

Часть 3. Упаковка безвыводных изделий в непрерывные ленты.

Измерение размеров цилиндрического изделия с двумя аксиальными выводами. Предпочтительные величины диаметров проволочных выводов конденсаторов и резисторов. Поправка № 1 (1972).

Керамические конденсаторы типа 3.

Переменные конденсаторы с воздушным диэлектриком.

Часть 1. Общие требования к испытаниям и методам измерений.

Первое дополнение.

Конденсаторы постоянной емкости для электронной аппаратуры

Часть 1. Общие технические условия. Поправка № 2 (1987), Поправка № 3 (1989).

Часть 2. Групповые технические условия на металлизированные полиэтилентерефталатные пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока. Поправка № 1 (1987).

Часть 2. Форма технических условий на металлизированные полиэтилентерефталатные пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока. Уровень качества Е. Поправка № 1 (1987).

Часть 3. Групповые технические условия на танталовые конденсаторы-чипы постоянной емкости.

Часть 3. Форма технических условий на танталовые конденсаторы-чипы постоянной емкости. Уровень качества Е.

Часть 4. Групповые технические условия на алюминиевые электролитические конденсаторы с твердым или нетвердым электролитом.

Часть 4. Форма технических условий на алюминиевые электролитические конденсаторы с нетвердым электролитом. Уровень качества Е.

Часть 4. Форма технических условий на алюминиевые электролитические конденсаторы с твердым электролитом. Уровень качества Е.

Часть 5. Групповые технические условия на конденсаторы постоянной емкости со слюдяным диэлектриком, предназначенные для работы в цепях постоянного тока с номинальным напряжением, не превышающим 3000 В. Выбор методов испытаний и общие требования.

МЭК 384-6 - 87

МЭК 384-6-1 - 87

МЭК 384-7 - 78

МЭК 384-8 - 88 МЭК 384-8-1 - 88 МЭК 384-9 - 88 МЭК 384-9-1 - 88 МЭК 384-10 - 89 МЭК 384-10-1 - 82 МЭК 384-11 - 88

МЭК 384-11-1 - 88

МЭК 384-12 - 88

МЭК 384-12-1 - 88

МЭК 384-13 - 80

МЭК 384-14- 81 МЭК 384-15 - 82 МЭК 384-15-1 - 84 МЭК 384-15-2 - 84 МЭК 384-15-3 - 84 МЭК 384-16 - 82

МЭК 384-16-1 - 82

МЭК 384-17 - 87

МЭК 384-17-1 - 87

МЭК 393

(серия стандартов)

Часть 6. Групповые технические условия на металлизированные поликарбонатные пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока.

Часть 6. Форма технических условий на металлизированные поликарбонатные пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока. Уровень качества Е.

Часть 7. Групповые технические условия на полистирольные пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока. Выбор методов испытаний и общие требования.

Часть 8. Групповые технические условия на конденсаторы постоянной емкости с керамическим диэлектриком класса 1.

Часть 8. Форма технических условий на конденсаторы постоянной емкости с керамическим диэлектриком класса 1. Уровень качества Е.

Часть 9. Групповые технические условия на конденсаторы постоянной емкости с керамическим диэлектриком класса 2.

Часть 9. Форма технических условий на конденсаторы постоянной емкости с керамическим диэлектриком класса 2. Уровень качества Е.

Часть 10. Групповые технические условия на многослойные керамические конденсаторы-чипы постоянной емкости.

Часть 3. Форма технических условий на многослойные керамические конденсаторы постоянной емкости. Уровень качества Е.

Часть 11. Групповые технические условия на фольговые полиэтилентерефталатные пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока.

Часть 11. Форма технических условий на фольговые полиэтилентерефталатные пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока. Уровень качества Е.

Часть 12. Групповые технические условия на фольговые поликарбонатные пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока.

Часть 12. Форма технических условий на фольговые поликарбонатные пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока. Уровень качества Е.

Часть 13. Групповые технические условия на полипропиленовые пленочные конденсаторы постоянной емкости с фольговыми электродами, предназначенные для работы в цепях постоянного тока. Выбор методов испытаний и общие требования.

Часть 14. Групповые технические условия на конденсаторы постоянной емкости для подавления радиопомех. Выбор методов испытаний и общие требования.

Часть 15. Групповые технические условия на танталовые конденсаторы постоянной емкости с нетвердым или твердым электролитом. Поправка № 1 (1987).

Часть 15. Форма технических условий на танталовые конденсаторы постоянной емкости с нетвердым электролитом и фольговыми электродами. Уровень качества Е.

Часть 15. Форма технических условий на танталовые конденсаторы постоянной емкости с нетвердым электролитом и пористым анодом. Уровень качества Е.

Часть 15. Форма технических условий на танталовые конденсаторы постоянной емкости с твердым электролитом и пористым анодом. Уровень качества Е.

Часть 16. Групповые технические условия на металлизированные полипропиленовые пленочные конденсаторы постоянной емкости, предназначенные для работ в цепях постоянного тока. Поправка № 1 (1987).

Часть 16. Форма технических условий на металлизированные полипропиленовые пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока. Уровень качества Е. Поправка № 1 (1987).

Часть 17. Групповые технические условия на металлизированные полипропиленовые пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях постоянного тока и в импульсном режиме.

Часть 17. Форма технических условий на металлизированные полипропиленовые пленочные конденсаторы постоянной емкости, предназначенные для работы в цепях переменного тока и в импульсном режиме. Уровень качества Е.

Потенциометры для электронной аппаратуры.

МЭК 393-1 - 89 МЭК 393-2 - 88

МЭК 393-2-1 - 88

МЭК 393-3 - 77

МЭК 393-4 - 78 МЭК 393-5 - 78 МЭК 415

(серия стандартов) МЭК 415-1 -73 МЭК 418

(серия стандартов) МЭК 418-1 -74 МЭК 418-2 - 76

МЭК 418-2А - 80 МЭК 418-2В - 80 МЭК 418-3 - 76

МЭК 418-ЗА - 80 МЭК 418-4-76

МЭК 418-4А - 80 МЭК 425-73 МЭК 440-73 МЭК 451-74 МЭК 472

(серия стандартов) МЭК 472-1 -74 МЭК 499

(серия стандартов) МЭК 499-1 -74 МЭК 539-76

МЭК 612-78

МЭК 696-81

МЭК 717-81

МЭК 738

(серия стандартов)

МЭК 738-1 - 82 МЭК 738-1-1 - 82

МЭК 915-87

МЭК 938

(серия стандартов) МЭК 938-1 - 88 МЭК 938-2 - 88 МЭК 940 - 88

Часть 1. Общие технические условия.

Часть 2. Групповые технические условия на подстроечные потенциометры с винтом и оборотные.

Часть 2. Форма технических условий на подстроечные потенциометры с винтом и оборотные. Уровень качества Е.

Часть 3. Групповые технические условия на однооборотные проволочные и непроволочные прецизионные потенциометры. Выбор методов испытаний и общие технические требования.

Часть 4. Групповые технические условия на однооборотные мощные потенциометры. Выбор методов испытаний и общие требования

Часть 5. Групповые технические условия на однооборотные маломощные проволочные и непроволочные потенциометры. Выбор методов испытаний и общие требования. Поворотные конденсаторы переменной емкости, надстроечные с диэлектриком из пластмассовой пленки. Класс 2.

Часть 1. Общие требования к испытаниям и методам измерений.

Конденсаторы переменной емкости.

Часть 1. Термины и методы испытаний. Поправка № 1 (1976), Поправка № 2 (1981). Часть 2. Типовые технические условия на настроечные конденсаторы переменной емкости. Тип А. Поправка № 1 (1981).

Первое дополнение.

Второе дополнение.

Часть 3. Типовые технические условия на подстроечные конденсаторы переменной емкости. Тип В.

Первое дополнение.

Часть 4. Типовые технические условия на конденсаторы переменной емкости для предварительной настройки. Тип С.

Первое дополнение.

Руководство по выбору цветов для маркировки конденсаторов и резисторов.

Метод измерения нелинейности резисторов.

Максимальные размеры корпусов конденсаторов и резисторов.

Конденсаторы переменной емкости трубчатые для предварительной настройки с твердым диэлектриком. Класс 2.

Часть 1. Общие требования к испытаниям и методам измерений.

Конденсаторы переменной емкости дисковые для предварительной настройки с керамическим диэлектриком. Класс 2.

Часть 1. Общие требования к испытаниям и методам измерений.

Терморезисторы прямого подогрева с отрицательным температурным коэффициентом сопротивления.

Руководство по применению конденсаторов переменной емкости в электронной аппаратуре.

Терморезисторы косвенного подогрева с отрицательным температурным коэффициентом сопротивления (ТС-1).

Метод определения пространства, требующегося для конденсаторов и резисторов с однонаправленными выводами.

Терморезисторы прямого подогрева с положительным температурным коэффициентом сопротивления и скачкообразным изменением сопротивления в зависимости от температуры.

Часть 1. Общие технические условия.

Часть 1. Форма технических условий. Уровень качества Е. Конденсаторы и резисторы для электронной аппаратуры.

Предпочтительные размеры концов валов, втулок и монтажные размеры электронных компонентов, управляемых с помощью вала и устанавливаемых при помощи одного отверстия и втулки.

Катушки постоянной индуктивности для подавления радиопомех.

Часть 1. Общие технические условия.

Часть 2. Групповые технические условия. Выбор методов испытаний и общие требования. Руководство по применению конденсаторов, резисторов, катушек индуктивности и фильтров для подавления радиопомех.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электронной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.12.90 № 3745

3. Настоящий стандарт разработан методом прямого применения международного стандарта МЭК 63—63 «Ряды предпочтительных значений для резисторов и конденсаторов» с дополнительными требованиями, отражающими потребности народного хозяйства

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Приложение, в котором приведена ссылка

Обозначение соответствующего стандарта МЭК

Обозначение отечественного нормативно-технического документа, на который дана ссылка

Приложение 1 Приложение 1

МЭК 62-74

ГОСТ 28883-90 ГОСТ 8032-84

5. Замечания к внедрению ГОСТ 28884—90

Международный стандарт МЭК 63—63 «Ряды предпочтительных значений для резисторов и конденсаторов» принимают для использования и распространяют на резисторы и конденсаторы народнохозяйственного назначения и нужд обороны страны в соответствии с требованиями настоящего стандарта

6. ПЕРЕИЗДАНИЕ. Май 2006 г.

Редактор В.Н. Копысов Технический редактор О.Н. Власова Корректор М. С. Кабашова Компьютерная верстка А.Н. Золотаревой

Подписано в печать 16.06.2006. Формат 60х84*/8- Бумага офсетная. Гарнитура Таймс. Печать офсетная. Усл.печл. 1,40.

Уч.-издл. 1,15. Тираж 36 экз. Зак. 190. С 2964.

ФГУП «Стандартинформ», 123995 Москва, Гранатный пер., 4. Набрано и отпечатано во ФГУП «Стандартинформ»

Разница между конденсатором и резистором Разница между

Конденсатор Vs. Резистор

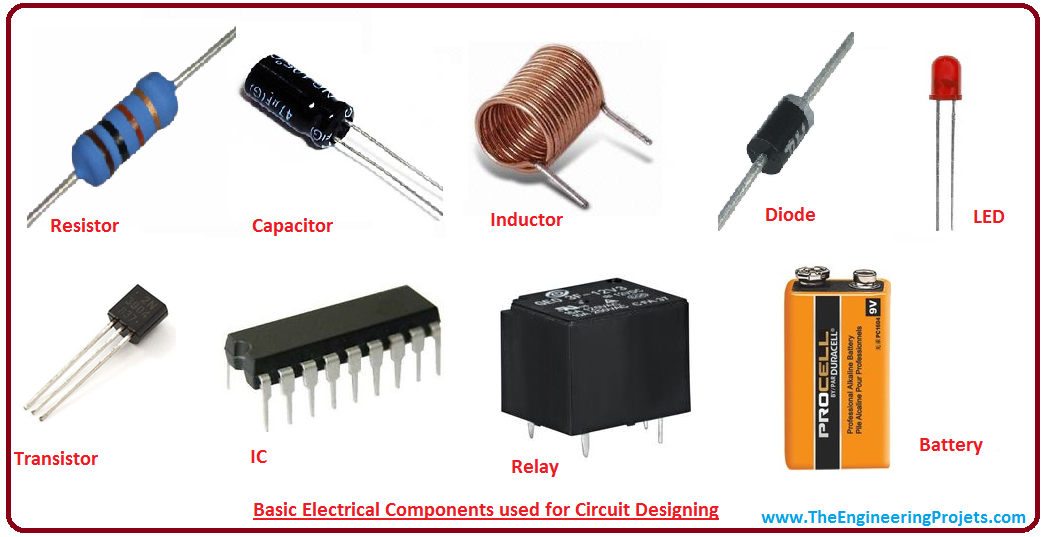

В электронных схемах есть три основных компонента: конденсатор, резистор и индуктор. Эти отдельные компоненты играют важную роль в поведении электронной схемы, каждый из которых соединен проводящими проводами, по которым может течь электрический ток. Эти компоненты обычно делятся на два класса: активные и пассивные. Компоненты, способные управлять током с помощью другого электрического сигнала, называются активными компонентами, тогда как пассивные компоненты - это те, которые реагируют на течение тока и либо рассеивают, либо накапливают энергию. Для срабатывания активных компонентов требуется какой-то внешний источник питания. Резисторы и конденсаторы являются пассивными компонентами, тогда как транзисторы классифицируются как активные компоненты электронной схемы. Эта статья поможет вам лучше понять два основных электронных компонента и разницу между ними.

Что такое резистор?

Резисторы - это основные компоненты электрических и электронных схем, используемые для контроля значений напряжения и тока в схемах.По сути, это энергоемкие элементы, которые ограничивают поток тока, чтобы иметь нужное количество тока и напряжения, которые вам нужны именно в ваших цепях. Резистор используется там, где требуется препятствовать большему току, чтобы желаемое количество тока достигалось без какого-либо сопротивления. Это пассивные двухконтактные компоненты, которые обеспечивают сопротивление для уменьшения протекания тока до безопасного значения. Они преобразуют электрическую энергию в тепло, которое затем рассеивается в воздухе. Резисторы обычно делятся на два типа: фиксированные и переменные.Сопротивление измеряется в «Ом».

Что такое конденсатор?

Конденсаторы состоят из двух металлических пластин с изолятором между ними. Это один из основных пассивных компонентов, используемых в электрических цепях, и что делает их такими особенными, так это их способность накапливать энергию. Они накапливают потенциальную энергию в электрическом поле и при необходимости отдают ее цепи. Каждый конденсатор имеет определенную емкость, которая определяет, сколько электрического заряда он может хранить.Емкость измеряется в «Фарадах» и обозначается сокращенно «F». Конденсатор предназначен для противодействия внезапным изменениям напряжения за счет подачи энергии в цепь.

Разница между конденсатором и резистором

  1. Основы конденсатора и резистора:

Конденсатор и резистор - это два наиболее распространенных основных компонента, используемых в электронных схемах, каждый из которых может быть описан с точки зрения взаимосвязи между протекающим током и напряжением на компоненте. Оба являются компонентами накопителя энергии, но они различаются способом хранения энергии. Резистор - это электронный компонент, используемый для сопротивления прохождению тока в цепи. Это больше похоже на трение, ограничивающее энергию. С другой стороны, конденсатор - это электронный компонент, используемый для хранения электрического заряда. Как правило, он противодействует изменениям тока в электрических и электронных цепях.

  1. Работа конденсатора и резистора:

Резистор - это пассивный двухконтактный электрический компонент, который обеспечивает контролируемое сопротивление в электрических цепях, что означает, что он ограничивает количество тока, протекающего через устройство.Он не делает ничего активно с какой-либо электронной схемой; на самом деле, он просто подключается к цепи, чтобы иметь токи и напряжения, которые вы хотите, именно в вашей цепи. Конденсатор, с другой стороны, накапливает потенциальную энергию в электрическом поле и при необходимости возвращает ее схеме. Проще говоря, он заряжает и разряжает электрический заряд, накопленный в цепи.

  1. Функция конденсатора и резистора:

Резистор - это небольшой пакет сопротивлений, который регулирует поток тока к другим компонентам в электрической цепи.Он используется не только для усиления сигналов, но и для ограничения протекания тока, регулировки уровней сигналов, завершения линий передачи и т. Д. Он ограничивает протекание тока до безопасного значения. Конденсатор состоит из двух или более параллельных проводящих пластин с изолятором между ними. Функция конденсатора - разделять положительные и отрицательные заряды друг от друга. Эффект конденсатора известен как емкость.

  1. Измерение конденсатора и резистора

Сопротивление - это мера сопротивления протеканию тока в электрической цепи. Единицей измерения электрического сопротивления является «Ом», который обозначается Ω.Он определяется законом Ома и выражается как R = V / I, где V - это падение напряжения, измеренное в «вольтах», а I - ток, протекающий через резистор, измеренный в «амперах». Емкость - это способность накапливать электрическую энергию, которая определяется как C = q / V, где q - заряды, измеренные в «кулонах», а V - напряжение, измеренное в «вольтах».

Конденсатор против резистора: сравнительная таблица

Сводка стихов конденсатора Резистор

Конденсатор и резистор - это два основных компонента, используемых в электрических и электронных схемах, которые далее подразделяются на активные и пассивные компоненты.Активные компоненты управляют потоком энергии и способны вводить чистую энергию в схему, тогда как пассивные компоненты не могут полагаться на источник энергии и не могут управлять током с помощью другого электрического сигнала. Резисторы и конденсаторы подпадают под категорию пассивных компонентов, за исключением того, что резисторы ограничивают протекание тока в цепи, тогда как конденсаторы обеспечивают реактивное сопротивление протеканию тока и используются для хранения электрического заряда. Они являются наиболее важными компонентами, используемыми в различных электрических или электронных схемах.

Сагар Хиллар - плодовитый автор контента / статей / блогов, работающий старшим разработчиком / писателем контента в известной фирме по обслуживанию клиентов, базирующейся в Индии. У него есть желание исследовать самые разные темы и разрабатывать высококачественный контент, чтобы его можно было лучше всего читать. Благодаря его страсти к писательству, он имеет более 7 лет профессионального опыта в написании и редактировании услуг на самых разных печатных и электронных платформах.

Вне своей профессиональной жизни Сагар любит общаться с людьми разных культур и происхождения.Можно сказать, что он любопытен по натуре. Он считает, что каждый - это опыт обучения, и это приносит определенное волнение, своего рода любопытство, чтобы продолжать работать. Поначалу это может показаться глупым, но через некоторое время это расслабляет и облегчает начало разговора с совершенно незнакомыми людьми - вот что он сказал ».

Последние сообщения Сагара Хиллара (посмотреть все)

Разница между резистором и конденсатором (со сравнительной таблицей)

И резистор, и конденсатор являются пассивными компонентами , которые используются в электрических и электронных схемах.Однако решающее различие между резистором и конденсатором заключается в том, что резистор - это элемент, который рассеивает электрический заряд или энергию. Напротив, конденсатор - это элемент, который хранит электрический заряд или энергию.

В основном, резистор используется для ограничения протекания тока через цепь. Однако работа конденсатора несколько отличается от работы резистора, поскольку он обычно сохраняет заряд и высвобождает накопленный заряд всякий раз, когда это необходимо.

Вы узнаете о других важных различиях между ними.Но перед этим ознакомьтесь с содержанием, которое будет обсуждаться в этой статье.

Содержание: резистор против конденсатора

  1. Таблица сравнения
  2. Определение
  3. Ключевые отличия
  4. Заключение

Сравнительная таблица

Параметр Резистор Конденсатор
Определение Используется для ограничения потока носителей заряда в цепи. Используется для хранения зарядов в цепи.
Символ
Единица Сопротивление резистора измеряется в Ом. Емкость конденсатора измеряется в фарадах.
Уравнение R = V / I C = Q / V
Использует В прецизионных схемах, логических схемах, РЧ-схемах и т. Д. В приложениях генерации сигналов, фильтрации, блокировки и обхода.

Определение резистора

Резистор - это основной компонент электрических и электронных схем.Он препятствует или блокирует прохождение электрического тока по цепи. По сути, сопротивление резистора - это энергия, рассеиваемая резистором, когда через него протекает ток.

Его единица измерения Ом , а его символ Ом .

На рисунке ниже показано условное изображение резистора:

В основном используется для ограничения скорости заряда конденсатора; он также помогает регулировать частотную характеристику радиочастотных цепей.Кроме того, последовательная комбинация резисторов действует как делитель напряжения для схемы.

Теперь возникает вопрос, как это работает :

Когда резистор включен в цепь, он поглощает электрическую энергию, которая затем рассеивается в виде тепла. Таким образом, резистор контролирует поток заряда.

Все резисторы обладают двумя специфическими характеристиками; один - его сопротивление, которое измеряется в омах, а другой - рассеиваемая мощность, измеряемая в ваттах.

Рассмотрим резистор R, и I - это ток, протекающий через этот резистор. Кроме того, V обозначает падение напряжения на этом конкретном резисторе.

Тогда по закону Ома:

В = I. R

R = V / I

На основании условий эксплуатации резистора. Он делится на две категории:

Фиксированный резистор: В резисторе фиксированного типа значение сопротивления, предлагаемого резистором цепи, является фиксированным и неизменным.

Переменный (регулируемый) резистор : Переменные резисторы - это те резисторы, которые обеспечивают регулируемое значение сопротивления при подключении к любой цепи.

Определение конденсатора

Конденсатор также является основным электронным компонентом, способным накапливать электрический заряд. Это в основном достигается за счет использования приложенного извне напряжения, которое появляется на нем.

Здесь на рисунке показано символическое представление конденсатора:

При наличии потенциала на конденсаторе создается электрическое поле.Итак, когда заряды проходят через конденсатор, это генерируемое поле сохраняет эти заряды.

Здесь следует отметить, что он в основном накапливает электроны, тем самым накапливая энергию, и излучает заряды позже, когда это необходимо.

Конденсатор можно рассматривать как 2 проводящие пластины, разделенные диэлектрической средой. Кроме того, диэлектрический материал должен быть плохим проводником или изолятором.

Это показано на рисунке ниже:

Когда на конденсатор подается постоянный потенциал.Затем положительный и отрицательный заряды отдельно накапливаются с двух сторон проводящих пластин.

Из-за этих отложенных зарядов пластины становятся нейтрально заряженными, и по достижении стабильного состояния ток не может проходить через них. Следовательно, в нем хранится заряд.

Емкость конденсатора определяется как:

C = Q / V

Как и резистор, конденсатор также делится на две категории:

Конденсатор постоянной емкости : Конденсатор постоянной емкости - это конденсатор, емкость которого имеет фиксированное значение и не регулируется во время работы схемы.

Переменный конденсатор : Как и резисторы, емкость конденсаторов также регулируется при подключении к любой цепи.

Ключевые различия между резистором и конденсатором

  1. Резистор - это компонент, который в основном препятствует прохождению тока через цепь, чтобы поддерживать надлежащее напряжение или ток через нее. Напротив, конденсатор - это компонент, который хранит заряды или энергию в электрическом поле, создаваемом приложенным извне потенциалом.
  2. Сопротивление - это количество энергии, рассеиваемой резистором. В то время как емкость - это в основном количество заряда, накопленного конденсатором.
  3. Сопротивление резистора равно R = V / I . Принимая во внимание, что емкость конденсатора задается как C = Q / V .
  4. Единица измерения сопротивления резистора - Ом. В отличие от этого, единица измерения емкости конденсатора - фарады.
  5. Резисторы
  6. в основном используются в прецизионных схемах, радиочастотных и логических схемах и т. Д.В то время как конденсаторы используются для генерации сигналов, фильтрации, блокировки и байпаса.

Заключение

Итак, из приведенного выше обсуждения мы можем сделать вывод, что и резистор, и конденсатор являются пассивными компонентами, но они действуют по-разному при использовании в любой электрической или электронной схеме.

Резистор, конденсатор и индуктор

Резистор, конденсатор и индуктор

Далее мы принимаем соглашение о том, что константа или постоянный ток (DC) или напряжение обозначается заглавной буквой или, в то время как переменный ток или переменный ток (AC) ток или напряжение представлено строчной буквой или, иногда просто и.

Каждый из трех основных компонентов: резистор R, конденсатор C и индуктор. L можно описать с помощью отношения между напряжением поперек и ток через компонент:

  • Резистор

    Напряжение на резисторе и ток через резистор связаны по закону Ома:

    (19)
    Вот сопротивление проводника, измеренное в Ом (Джордж Ом (1789-1854)).

    Обратным сопротивлению является проводимость :

    (20)
    Электропроводность измеряется или же (Вернер фон Сименс (1816-1892))
  • Конденсатор

    Конденсатор состоит из пары проводящих пластин, разделенных некоторыми изоляционный материал. Одинаковое количество заряда (противоположной полярности) хранится на каждой из двух пластин.

    Напряжение между двумя пластинами пропорционально заряду, но обратно пропорционально емкости конденсатора:

    (21)

    Это соотношение можно понять, рассмотрев резервуар для воды. аналог конденсатора.Емкость (аналогично емкости конденсатора) бака слева меньше, чем у справа, на такое же количество воды (аналог заряда), поверхность воды выше, чем у, что указывает на высота поверхности (аналогично напряжению) пропорциональна объем воды, но обратно пропорционален емкости бака, т.е.

    Почему переменный ток может «протекать» через конденсатор, состоящий из двух изолированные плиты? Снова рассмотрим аналогию с резервуаром для воды конденсатор.Если трубопровод отключен (обрыв), нет поток воды (ток) может проходить. Если два резервуара подключены к концы трубопровода (конденсатор), а насос приводит в движение вода в одном направлении (аналогично источнику постоянного напряжения), одно из резервуары будут заполнены, пока другой пуст (из-за некоторых начальный ток), непрерывный ток по-прежнему отсутствует. Тем не мение, если насос перемещает воду в альтернативных направлениях (аналогичный к источнику переменного напряжения) вода может течь по трубопроводу, аналогично прохождению переменного тока через конденсатор (не через изоляция между двумя пластинами).

    Ток через конденсатор можно найти как:

    (22)
    где , а емкость представляет способность конденсатора накапливать заряд на единицу напряжения. Емкость определяется параметрами конденсатора:
    (23)
    где - площадь перекрытия пластин, а - расстояние между ними, пока диэлектрическая проницаемость (диэлектрическая проницаемость) (необходимая сумма заряда для создания одной единицы электрического потока) среды между пластинами, это диэлектрическая проницаемость вакуума и - относительная диэлектрическая проницаемость.В электролитическом конденсаторе зазор между две пластины заполнены диэлектрической средой с более высокой диэлектрической проницаемостью так что емкость увеличилась.

    измеряется в фарадах (F) (Майкл Фарадей (1791-1867)):

    (24)
    Другие единицы, также используемые для измерения емкости, включают: , , и .

    Особенно, когда напряжение синусоидальное , то ток

    (25)

    1. Ток (красный) имеет опережение фазы на 90 градусов по сравнению с напряжение (зеленый), так как требуется время, чтобы напряжение на конденсатор для наращивания;
    2. Амплитуда тока пропорциональна частоте напряжения.В частности, для DC (). Электрический ток равен 0 (обрыв цепи), и когда частота очень высокая ( ), текущий (короткое замыкание).
  • Индуктор
    • Электромагнитное взаимодействие: от электричества к магнетизму

      Магнитное поле (поток) создается в пространстве вокруг тока. протекающий через кусок проводника:

      Магнитное поле вокруг катушки - это суперпозиция магнитного поля. поток, создаваемый каждой секцией катушки:

    • Электромагнитное взаимодействие: магнетизм в электричество

      Электрический ток индуцируется в проводнике при изменении магнитный поток в окружающем пространстве.

    • Самостоятельная и взаимная индукция

      Изменяющийся во времени электрический ток в катушке вызовет изменяющееся во времени магнитное поле в окружающем пространстве, которое, в свою очередь, вызовет электрическое напряжение, а затем ток в той же катушке (самоиндукция) или другая катушка по соседству (взаимная индукция).

    • Закон Фарадея:

      Самоиндуцированное напряжение, электродвижущая сила (ЭДС) , через катушка индуктора из-за тока пропорциональна скорости изменения полного магнитного потока (будучи поток в одном из витков катушки), вызванный током:

      (26)
      где , и является индуктивность катушки индуктивности, представляющая ее способность производят магнитный поток на единицу тока.Индуктивность определяется параметрами индуктора:
      (27)
      где и - соответственно площадь поперечного сечения и длина катушки, - количество витков, - магнитная проницаемость (способность материала поддерживать образование магнитного поля внутри себя) среды внутри катушка. Когда среда с высокой проницаемостью, такая как железный сердечник, вставлен в катушку, ее индуктивность увеличена.

      Единица измерения составляет генри (H) (Джозеф Генри (1797-1878)):

      (28)
      Другие единицы также используются для включения и .
    • Закон Ленца:

      Полярность самоиндуцированного напряжения в катушке такая что он имеет тенденцию производить ток, который индуцирует магнитный поток в противодействовать изменению магнитного поля, которое индуцировало напряжение, тем самым препятствуя любому изменению тока, которое вызывает магнитный поток.

      Когда ток увеличивается, индуцированное напряжение стремится к сопротивляться ему, когда ток уменьшается, индуцированное напряжение имеет тенденцию поддерживать его.

    Особенно, когда ток синусоидальный , то напряжение

    (29)

    1. Ток (красный) имеет запаздывание по фазе 90 градусов по сравнению с напряжение (зеленый), поскольку требуется время, чтобы преодолеть потенциал счетчика индуктора для прохождения тока;
    2. Амплитуда напряжения пропорциональна частоте тока.В частности, для DC (), напряжение равно 0 (короткое замыкание), а когда частота очень высоко ( ), напряжение (обрыв) для конечного.

    Из приведенного выше обсуждения мы видим, что для синусоидального напряжения и ток, напряжение на конденсаторе отстает от текущего на 90 градусов, так как требуется время для накопления заряда и тем самым напряжение; а ток через катушку индуктивности отстает от напряжения на нем, так как требуется время, чтобы нарастить магнитный поток и тем самым ток.Этот факт легко запомнить «ЭЛИ, ледяной человек» (с E для напряжения и I для тока).

    Обратите внимание на следующие размеры:

    (30)
    (31)

    Сравнение соотношений между сквозным током и напряжением по трем компонентам ниже, мы видим, что емкость равна проводящая переменная аналогична, а индуктивность - резистивная переменная похожа на.

    (32)
  • Идеальный трансформатор

    Две катушки вокруг общего железного сердечника образуют трансформатор. Предположим, что первичная катушка имеет витки проволоки, а вторичная катушка имеет оказывается. Полный магнитный поток пропорционально число витков, где - поток на один виток проволоки в первичной и вторичной катушках. Мы предполагаем, что трансформатор идеальный или без потерь, в том смысле, что

    • Потери магнитного потока отсутствуют.Такой же поток проходит через железный сердечник первичной и вторичной катушек;
    • Нет потери мощности, мощность принимается первичной обмоткой Катушка полностью подводится к вторичной катушке.

    Закон Фарадея: Напряжение на катушке пропорционально скорость изменения полного магнитного потока:

    (33)
    т.е.
    (34)
    Кроме того, поскольку в идеальном трансформаторе нет потерь мощности, первичная и вторичная стороны одинаковы:
    i.е., (35)
    откуда получаем:
    (36)
    Если предположить, что вторичная сторона подключена к сопротивлению нагрузки, то по закону Ома имеем , и
    (37)
    что эквивалентное сопротивление, которое появляется на первичной стороне.

Последовательный калькулятор сопротивления R и C

[1] 2020/05/21 01:01 Мужской / 20-летний уровень / Старшая школа / Университет / аспирант / Очень /

Цель использования
для проверки мой расчет.2

[3] 2019/03/21 02:23 Мужчина / 60 лет и старше / Пенсионер / Полезно /

Цель использования
ухудшает ли мой осциллограф 20pf измерение при 50 Ом, 14 МГц?

[4] 2018/02/24 01:50 Женский / До 20 лет / Старшая школа / Университет / аспирант / Очень /

Цель использования
Радиолюбитель
Комментарий / Запрос
Просто нужна была формула, но калькулятор - хорошее дополнение для предотвращения ошибок

[5] 23.01.2018 10:58 Мужчина / Моложе 20 лет / Старшая школа / Университет / аспирант / Очень /

Цель использования
Быстрые вычисления, когда я не хочу делать их вручную

[6] 2017/12/03 17:59 Мужчина / 60 лет и старше / Пенсионеры / Очень /

Цель используйте
Рассчитайте R&C для защиты реле, активирующего индуктивное оборудование (насос)

[7] 2017/11/24 00:51 Мужчина / 50-летний уровень / Офисный работник / Государственный служащий / Очень /

Назначение
Светодиодные лампы в доме 3-х ходовые цепи накаливания после отключения.Проверка демпфера для включения параллельно осветительной арматуре.

[8] 2017/11/13 08:53 Мужчина / 30 лет / Инженер / Очень /

Цель использования
Программные алгоритмы Verify серии RC.
Комментарий / запрос
Метод генерации значений амплитуды и фазы в указанном диапазоне частот.

[9] 2017/11/05 19:00 Мужской / 20-летний уровень / Средняя школа / Университет / аспирант / Очень /

Цель использования
Образование
Комментарий / Запрос
объяснение были бы оценены формулы или, по крайней мере, константы.

[10] 31.10.2017 19:39 - / Уровень 30 лет / Инженер / Полезный /

Цель использования
Получение передаточных функций контуров PI
Комментарий / Запрос
Добавить функцию в дать передаточные функции во временной области.
Легко будет внедрить во встраиваемые усилители

Обозначения резисторов и конденсаторов

> Символ Edraw> Обозначения резисторов и конденсаторов

На этой странице представлены наиболее часто используемые значки резисторов и конденсаторов при рисовании электрических схем.Идеально подходит для студентов, инженеров или специалистов в области электроники для создания принципиальных схем.

Резистор

Альтернативный резистор

Переменный резистор

Предустановленный резистор

Резистор потенциометра

Потенциометр (триммер)

Потенциометр (триммер) 2

Резистор (регулируемый контакт)

Резистор (шунт)

Варистор (симметричный)

Резистор (нелинейный)

Резистор (с отводом)

Мемристор

Мемристор 2

Магниторезистор

Фотопроводящий преобразователь

Конденсаторы

Конденсаторы 2

Конденсатор 3

Конденсатор с шагом

Конденсатор с отводом

Конденсатор (США)

Электролитический конденсатор (США)

Конденсатор (Великобритания)

Дифференциальный конденсатор

Конденсатор переменной емкости (США)

Конденсатор переменной емкости (США)

Подстроечный конденсатор переменной емкости (США)

Подстроечный конденсатор переменной емкости (США)

Подача через конденсатор

Групповой конденсатор

Множественный конденсатор

Многократный электролитический конденсатор (общий отрицательный)

Многократный электролитический конденсатор (общий положительный)

Вы можете использовать резисторы и конденсаторы из нашего программного обеспечения для электрических чертежей.Загрузите его сейчас и ощутите простоту проектирования электрических схем с помощью перетаскивания.

EdrawMax: швейцарский нож для всего, что вам нужно

  • С легкостью создавайте более 280 типов диаграмм.
  • Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
  • Интерфейс перетаскивания и прост в использовании.
  • Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
  • Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
  • Не стесняйтесь экспортировать, печатать и делиться своими схемами.

Начать! Вам понравится эта простая в использовании программа для создания диаграмм

EdrawMax - это продвинутый универсальный инструмент для создания диаграмм для создания профессиональных блок-схем, организационных диаграмм, интеллект-карт, сетевых диаграмм, диаграмм UML, поэтажных планов, электрических схем, научных иллюстраций и многого другого.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
