Резистор к светодиоду. Резистор для светодиода: расчет и применение в электронных схемах

Зачем нужен резистор для светодиода. Как рассчитать номинал резистора для светодиода. Какие факторы влияют на выбор резистора для светодиода. Как правильно подключить резистор к светодиоду.

Зачем нужен резистор для светодиода

Светодиод — это полупроводниковый прибор, который излучает свет при прохождении через него электрического тока. Однако светодиоды очень чувствительны к величине протекающего тока. При превышении максимально допустимого значения тока светодиод может выйти из строя. Именно поэтому при подключении светодиода к источнику питания необходимо ограничивать ток с помощью резистора.

Основные причины использования резистора со светодиодом:

• Ограничение тока до безопасного для светодиода значения
• Защита светодиода от перегрева и выхода из строя
• Стабилизация яркости свечения светодиода
• Компенсация разброса параметров светодиодов

Без ограничительного резистора светодиод может сгореть практически мгновенно при подключении к источнику питания. Поэтому правильный расчет и выбор резистора крайне важны для надежной работы светодиодов в электронных схемах.

Расчет номинала резистора для светодиода

Для расчета сопротивления токоограничивающего резистора используется закон Ома. Формула для расчета выглядит следующим образом:

R = (U_пит — U_св) / I_св

Где:

• R — сопротивление резистора (Ом)
• U_пит — напряжение источника питания (В)
• U_св — прямое падение напряжения на светодиоде (В)
• I_св — рабочий ток светодиода (А)

Прямое падение напряжения и рабочий ток указываются в документации на конкретный светодиод. Типичные значения для разных цветов светодиодов:

Цвет	Падение напряжения, В
Красный	1.8-2.2
Желтый	2.0-2.4
Зеленый	2.0-3.0
Синий	3.0-3.5
Белый	3.0-3.6

Рабочий ток для большинства светодиодов составляет 10-30 мА.

Пример расчета резистора для светодиода

Рассмотрим пример расчета резистора для красного светодиода:

• Напряжение питания: 5 В
• Прямое падение напряжения на светодиоде: 2 В
• Рабочий ток: 20 мА

Подставляем значения в формулу:

R = (5 В — 2 В) / 0.02 А = 150 Ом

Получаем номинал резистора 150 Ом. На практике можно выбрать ближайшее стандартное значение 160 Ом.

Факторы, влияющие на выбор резистора для светодиода

При выборе резистора для светодиода следует учитывать следующие факторы:

• Напряжение источника питания
• Тип и цвет светодиода
• Требуемая яркость свечения
• Допустимая мощность рассеивания резистора
• Температурный режим работы

Чем выше напряжение питания, тем большее сопротивление резистора потребуется. Для мощных светодиодов нужны резисторы большей мощности. При последовательном соединении нескольких светодиодов расчет резистора выполняется с учетом суммарного падения напряжения на всех диодах.

Схемы подключения резистора к светодиоду

Существует два основных способа подключения резистора к светодиоду:

1. Последовательное подключение резистора и светодиода
2. Параллельное подключение резистора к светодиоду

Наиболее распространенным является последовательное включение резистора. При этом резистор можно подключать как со стороны анода, так и со стороны катода светодиода — это не влияет на работу схемы.

Параллельное подключение используется реже, в основном для создания эффекта плавного включения/выключения светодиода. При таком включении ток через светодиод ограничивается хуже.

Особенности подключения нескольких светодиодов

При использовании нескольких светодиодов возможны следующие варианты подключения:

• Последовательное соединение светодиодов
• Параллельное соединение светодиодов
• Смешанное последовательно-параллельное соединение

Для последовательного соединения рассчитывается один общий резистор с учетом суммарного падения напряжения на всех диодах. При параллельном соединении каждый светодиод должен иметь свой отдельный ограничительный резистор.

Выбор схемы соединения зависит от напряжения питания, количества и типа используемых светодиодов. Последовательное соединение позволяет использовать меньшее количество резисторов, но требует более высокого напряжения питания.

Расчет мощности резистора для светодиода

При выборе резистора важно учитывать не только его сопротивление, но и мощность рассеивания. Мощность, выделяемая на резисторе, рассчитывается по формуле:

P = I² * R

Где:

• P — мощность (Вт)
• I — ток через резистор (А)
• R — сопротивление резистора (Ом)

Для надежной работы схемы рекомендуется выбирать резистор с запасом по мощности в 2-3 раза. Например, если расчетная мощность составляет 0.1 Вт, лучше использовать резистор на 0.25 Вт или 0.5 Вт.

Применение резисторов для светодиодов в электронных схемах

Токоограничивающие резисторы для светодиодов широко применяются в различных электронных устройствах:

• Индикаторы на приборных панелях
• Подсветка кнопок и переключателей
• Световая индикация режимов работы устройств
• Декоративное освещение
• Светодиодные табло и дисплеи

Правильный расчет и выбор резисторов позволяет создавать надежные светодиодные схемы с длительным сроком службы. При проектировании сложных светодиодных систем часто используют специализированные драйверы вместо простых резисторов.

Расчет резистора (сопротивления) для светодиода

Рассеиваемая мощность (5): составляет P = (10 – 2) * 0,04 = 0,32 (Вт).

В идеале диоды должны быть подключены к источнику постоянного тока. В этом случае элемент будет работать стабильно. Однако на практике для подключения обычно используются более распространенные источники питания постоянного тока. В этом случае для ограничения величины тока, протекающего через светодиодный элемент, в электрическую цепь необходимо включить дополнительное сопротивление – резистор. В этой статье рассматриваются методы расчета резистора для светодиода.

Существует несколько случаев, в которых такая электрическая цепь будет уместна. Во-первых, токоограничивающий резистор стоит использовать, если производительность схемы не является главной задачей. Примером может служить использование светодиода в качестве индикатора в устройстве. В этом случае важна сама люминесценция, а не ее яркость.

Во-вторых, использование резистора оправдано в случаях, когда необходимо установить полярность и работоспособность светодиодного элемента. Одним из методов является подключение устройства к источнику питания. Для этой цели часто используются батарейки для мобильных телефонов или перезаряжаемые аккумуляторы. Они могут быть до 12 вольт. Это очень высокий показатель, и прямое подключение светодиода приведет к выходу его из строя. Для ограничения напряжения в цепи установлен резистор.

В-третьих, резистор используется в исследовательских целях для проверки работоспособности новых конструкций светодиодов.

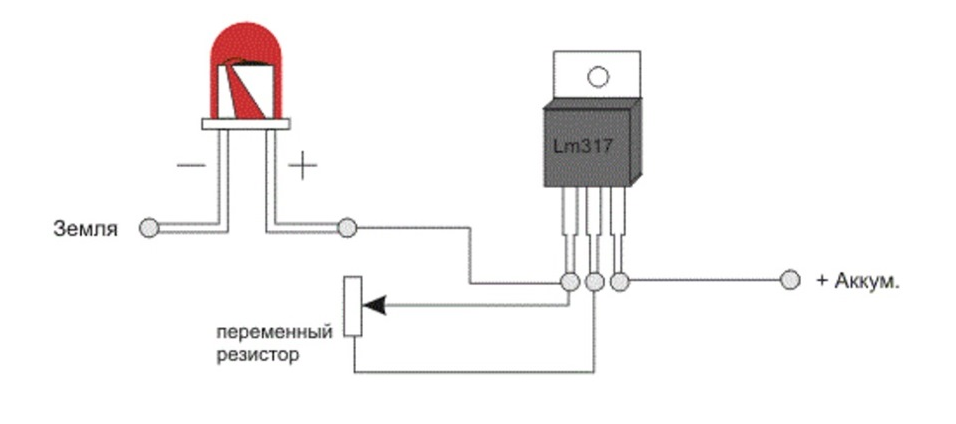

В других случаях может использоваться драйвер – устройство стабилизации тока.

Если вы используете микроконтроллер для управления светодиодом или светодиодной матрицей, вам необходимо обратить внимание на предельный ток для микроконтроллера. Каждый вывод ввода/вывода может быть источником или поглотителем определенного тока.

Содержание

Управление светодиодами с резистором и без него

В этой статье мы попытаемся показать, зачем нужен токоограничивающий резистор для светодиода. И как можно управлять светодиодом без резистора. Читая о светодиодах, вы заметите, что все говорят о необходимости использования токоограничивающего резистора. Но обычно они не говорят, почему. Светодиод с токоограничивающим резистором Если вы посмотрите документацию на светодиод, то заметите, что вольт-амперные характеристики светодиода нелинейны. Поскольку светодиод является полупроводниковым элементом, его характеристики отличаются от характеристик резистора.

Если к резистору приложить определенное напряжение, то ток, протекающий через него, можно рассчитать по формуле: I = R/V Пример: I = 100 Ом / 5 В = 20 мА Конечно, эта формула не применима к светодиодам, поскольку они представляют собой линейное сопротивление. Если посмотреть на график выше, то становится ясно, что увеличение напряжения от 0 до 1,6 В не вызывает заметного увеличения тока. Если подать немного большее напряжение, ток увеличится, и светодиод загорится. Мы достигли потенциала открытия для pn-перехода. Потенциал открытия для типичного красного светодиода составляет от 1,7 В до 2,2 В. Небольшие изменения напряжения вызывают большие изменения тока проводимости.

В документации обычно указывается абсолютное максимальное значение прямого тока, например, 25 мА. Если приложить напряжение, вызывающее более высокий ток, светодиод выйдет из строя. Поэтому важно не превышать установленные пределы. Если вы подключите светодиод непосредственно к источнику питания 5 В, он сразу же перегорит. Большой ток разрушит pn-переход. С этого момента в игру вступает ограничивающий резистор. Предположим, у нас есть красный светодиод с максимальным током проводимости 25 мА и потенциалом смещения 2,1 В. Если мы хотим использовать источник питания на 5 В, то сбросим на него оставшиеся 2,9 В. Для резистора получаем: R = V / I = (5 В – 2,1 В) / 25 мА = 116 Ом. Для безопасности светодиода используйте резистор 120 Ом или лучше 150 Ом.

Таким образом, вы не доведете диод до предельного тока. R = V / I = (5 В – 2 В) / 20 мА = 150 Ом. Чтобы сэкономить резистор, необходимо обратить внимание на рассеиваемую мощность. Этот показатель рассчитывается следующим образом: P = V * I = 3 В * 20 мА = 60 мВт. Поэтому самый простой способ – взять резистор 150 Ом, 0,25 Вт. Итак, это все об обычном использовании светодиода с ограничивающим резистором. Светодиод без токоограничивающего резистора Во-первых, почему мы хотим избавиться от резистора? На это есть две причины. Во-первых, он рассеивает энергию. Он преобразует электрическую энергию в тепловую. И мы хотим получить свет от светодиода. Это нехорошо. Вы также можете уменьшить количество компонентов. Устройство будет более экономичным, а на печатной плате останется больше места. Есть два способа обойтись без резистора. Один из них – снизить входное напряжение.

Если все устройство может работать при напряжении, равном напряжению открытия светодиода, это замечательно. Вам не нужен резистор. Другой способ – использование широтно-импульсной модуляции (ШИМ). Это означает, что вы включаете и выключаете светодиод. Если это происходит достаточно быстро, человеческий глаз не замечает разницы. Она, как говорится, интегрирует яркость в течение определенного периода времени. Пиковый постоянный ток часто указывается в документации. Например: IF(peak) = 160 мА Условие: длительность импульса <= 1 мс и Duty <= 1/10 Это означает, что светодиод может быть включен на частоте 1 кГц, светиться в течение 1 мс и темнеть в течение 9 мс. В большинстве случаев напряжение не указывается для пикового выходного тока, поэтому мы не знаем заранее, каким должно быть напряжение для тока 160 мА.

Глядя на график, можно предположить, что он составляет около 3 – 3,2 В, но автор не проверял это. Оба метода были использованы автором для 64-пиксельного светодиодного массива, где светодиоды были подключены к микроконтроллеру без токоограничивающих резисторов.

Входное напряжение составляло 3 В при использовании 2 батарей типа АА или приблизительно 2,4 В при использовании перезаряжаемых батарей. Это позволяет использовать потенциал раскрытия светодиодов. Матрица позволяет полностью обрабатывать одну линию за один раз. Если установить биты столбцов, можно выбрать только ячейки в выбранной строке. В следующий раз, когда первый ряд отключается, подключается второй ряд и так далее. Таким образом, вы можете переключать все строки в цикле. Это происходит настолько быстро, что невозможно заметить мигание. Каждая струна обновляется с частотой около 2 кГц и заполнением импульса 1/8 (поскольку струн 8).

Если для управления светодиодами или светодиодной матрицей используется микроконтроллер, обратите внимание на предельный ток для микроконтроллера. Каждый вывод ввода/вывода может быть источником или поглотителем определенного тока.

В документации ATtiny2313 на странице 181 говорится: Абсолютный максимум номинальных значений:

* Постоянный ток на контакт ввода/вывода: 40,0 мА А на странице 182 есть примечание: 4. Хотя каждый порт ввода/вывода может потреблять ток больше, чем предусмотрено условиями испытаний (10 мА при VCC = 5 В, 5 мА при VCC = 3 В) в стационарных (непереходных) условиях, соблюдайте следующее: 1] Сумма всех ИОЛ для всех портов не должна превышать 60 мА. Если IOL превышает условия испытания, VOL может превысить соответствующую спецификацию. Контакты не гарантируют протекание тока, превышающего указанный в условиях испытаний.

(4) Хотя проверенный ток ввода/вывода составляет 10 мА при 5 В и 5 мА при 3 В, при отсутствии переходных процессов необходимо соблюдать следующее: [1] Сумма всех токов, протекающих в ЦП по всем портам, не должна превышать 60 мА. Если пусковой ток превышает условия испытания, напряжение логического нуля может превысить номинальные значения. Не гарантируется, что контакты будут проводить больший ток, чем в условиях испытания).

Как вы понимаете, если вы пытаетесь достичь тока более 10 мА, высокое или низкое выходное напряжение может выйти за пределы гарантированных производителем пределов. Взгляд на следующие два графика из документации может прояснить этот вопрос.

Этот график показывает, как падает выходное напряжение на выводе при увеличении тока до 2,7 В. 2,7 В – это не 3 В, которые могут обеспечить 2 батареи AA, но на данный момент это довольно близко. Как вы видите, если потребляется больший ток, выходное напряжение падает. При токе 5 мА мы имеем 2,5 В, а при токе 15 мА напряжение падает до 2,1 В.

Этот график показывает, как выходное напряжение на выводе зависит от тока, протекающего в этом выводе. В этом случае при увеличении потребляемого тока выходное напряжение увеличивается. При 5 мА напряжение составляет 0,15 В, а при 15 мА напряжение увеличивается до 0,5 В. Чтобы понять, можно ли использовать ATtiny2313 в этой схеме, необходимо произвести некоторые расчеты. У нас нет документации на кубик с красивыми графиками, но у нас есть некоторые цифры. Напряжение питания: 1,80 – 2,20 В Максимальная мощность: Ток питания: 25 мА Предположим, что светодиод работает при напряжении 1,8 В и токе 5 мА.

Это выглядит разумно, если посмотреть на другую документацию. Теперь, если мы проанализируем приведенные выше 2 графика при токе 5 мА, то получим 2,5 В для вывода источника и 0,15 В для вывода стока. 2,5 В – 0,15 В = 2,35 В Таким образом, мы получаем 2,35 В для светодиода. Это больше, чем мы предполагали (1,8 В). Более высокое напряжение для светодиода означает более высокий ток. Теперь проведем расчет для тока 10 мА. И снова мы получаем 2,3 В для вывода источника и 0,3 В для вывода стока. 2,3 В – 0,3 В = 2,0 В Как видите, если напряжение на светодиоде увеличивается, ток также увеличивается. Увеличение тока уменьшает/увеличивает выходное напряжение на переходе исток/сток. А это означает уменьшение силы тока.

Т.е. на определенном уровне ток стабилизируется. Похоже, что 2,0 В при 10 мА достаточно для светодиода и микроконтроллера. Это относится к светодиоду на двух контактах. Но что, если мы хотим управлять целой линией из 8 светодиодов? В данном случае у нас есть 8 выводов источника, 8 светодиодов и один вывод стока. Из приведенного выше примера, 10 мА на светодиод соответствует 80 мА (!). Это очень большая сумма. Это даже не показано на графике. Предположим, что всего у нас 25 мА, тогда на каждый диод приходится 3,125 мА.

Это дает 2,6 В на каждом источнике и 1,0 В на проводе. 2,6 В – 1,0 В = 1,6 В Это означает, что для каждого светодиода остается 1,6 В, что немного меньше потенциала открытия. Светодиоды будут затемнены. Опять же, если светодиоды потребляют больший ток, микроконтроллер подаст на них меньшее выходное напряжение. В этом случае яркость рядов будет зависеть от количества подключенных ячеек: ряды с меньшим количеством перегоревших светодиодов будут ярче. Все эти расчеты и изучение соответствующей документации помогут вам понять, когда следует и когда не следует использовать токоограничивающий резистор.

С терминологией, похоже, покончено. Давайте перейдем к теории.
Вот примерное падение напряжения для каждого из основных цветов светодиодов.

Когда светодиод может быть подключен к резистору?

Комбинирование светодиода с резистором допускается, если вопрос производительности схемы не является первостепенным. Например, использование светодиода в качестве индикатора для подсветки выключателя или для индикации сетевого напряжения в электрическом устройстве. В таких устройствах яркость не важна, а потребляемая мощность не превышает 0,1 Вт. При подключении светодиода с потребляемой мощностью более 1 Вт убедитесь, что источник питания обеспечивает стабилизированное напряжение.

Если входное напряжение схемы не стабилизировано, все помехи и скачки будут передаваться на нагрузку, нарушая работу светодиода. Идеальным примером является электрическая система автомобиля, где напряжение аккумулятора теоретически составляет всего 12 вольт. В простейшем случае мы будем использовать линейный регулятор серии LM78XX для питания светодиодных ламп в автомобиле. Если вы хотите увеличить эффективность схемы, вам нужно соединить 3 светодиода последовательно. Кроме того, в лаборатории необходим источник питания через резистор для тестирования новых моделей светодиодов. В других случаях рекомендуется использовать регулятор тока (драйвер). Тем более что стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое нужно только правильно подключить.

= Þrac<2,7 ед.<в>><0.02<а>> = 135 <ом>$ ” />

Вычислите, какой резистор R в приведенной выше схеме, которые мы должны предпринять для получения оптимального результата. Предположим, у нас есть такой диод и источник питания:

Найдем оптимальное сопротивление R и минимально допустимая мощность резистора P_R.

Во-первых, давайте разберемся, какое напряжение должно быть на резисторе:

Используя закон Ома, найдите значение сопротивления, которое обеспечит это падение:

Теперь найдите мощность, которую должен рассеять резистор:

Это означает, что если мощность резистора меньше 54 мВт, резистор сгорит.

Простое эмпирическое правило

Чтобы не вычислять резистор каждый раз при проведении эксперимента, можно просто запомнить правило для наиболее типичного сценария.

Чтобы управлять 1 светодиодом с током 20 мА от напряжения 5 В, используйте резистор 150 – 360 Ом.

Полупроводниковая технология уже давно используется в электронике. Диоды, благодаря своей конструкции, позволяют протекать однонаправленному току. Повышенное сопротивление предотвращает обратный поток.

Зачем светодиоду нужен резистор?

Диод AL307BM может работать при напряжении 2 В, но действительно ли он такой длинный? Максимально допустимый постоянный ток составляет 20 мА. Сопротивление этой детали составляет 100 Ом.
Идеальными условиями являются температура и напряжение питания. В этом случае светодиод будет работать правильно.

Уже в текущей ситуации сопротивление светодиода уменьшилось под воздействием температуры. Поскольку в цепи находится только один светодиод, сопротивление всей цепи уменьшилось. Поэтому потребление тока также увеличивается. Если потребляемый ток увеличится, это вызовет электрический отказ детали, который постепенно перейдет в тепловой отказ. Он будет постепенно выходить из строя, но не сразу. Не стоит забывать и о внешнем влиянии. Температура окружающей среды также играет важную роль.

Резистор защищает светодиод от перегрева.

Когда сопротивление диода уменьшается, он потребляет избыточное напряжение. Это происходит пропорционально сопротивлению. Например, 10 вольт и 2 части 5 Ом. Первая часть имеет напряжение 5 В, а вторая часть – 5 В. Если первый уменьшит свое сопротивление до 4 Ом, то на нем будет 4 В, а на втором – 6 В. Тот же принцип работает и в этой схеме. Резистор забирает избыточную мощность и уменьшает нагрев светодиода.

Увеличение тока первоначально приводит к более яркому свечению светодиода, но срок его службы резко сокращается. Дальнейшее увеличение приводит к разрушению компонентов. Поэтому выбор резистора для светодиода заключается в ограничении максимально допустимого тока в наихудших условиях.

Рекомендации

Комментарии 99

Хорошая статья. Пожалуйста, посоветуйте мне, чтобы не совершить ошибку. Я устанавливаю светодиодные задние фонари в грузовик с двигателем 24v. Стандартные лампы – 24v 21v и 24v 10v. Какие резисторы мне нужны? Параметры лампы на рисунке.

Здравствуйте, пожалуйста, объясните:
1. где используются стандартные лампочки? Лампы какой мощности установлены в стоп-сигналах, габаритных огнях, сигналах поворота? Я предполагаю, что 21 Вт на стоп-сигналы, 21 Вт на индикаторы и 10 Вт на габаритные огни.
2. с какой целью планируется использовать резисторы: а) чтобы предотвратить быстрое мигание поворотников или б) чтобы обмануть штатную систему управления лампочками?
Просто для разных целей и расчеты резисторов могут быть разными.

Здравствуйте. Если вы имеете в виду первый пункт, то все правильно. Резисторы необходимы для нормального мигания и для того, чтобы обмануть заводскую систему управления.

По моим расчетам, вам нужно три резистора для каждой лампы, по одному на каждую лампочку:
1. Индикатор: 33 Ом/25-50 Вт. Если есть возможность сделать резистор менее теплым, лучше поэкспериментировать, увеличив сопротивление до 43, 47, 51, 62, 75 Ом и т.д. Чем выше сопротивление, тем меньше будет нагреваться резистор, но лампа может начать быстро мигать. Лучше всего выбрать резистор с максимально возможным сопротивлением, при котором он все еще мигает с нормальной частотой.
2-я остановка: 33 Ом/50 Вт. Емкость резистора здесь выше, потому что остановка длится дольше и резистор нагревается сильнее. Но стоит также поэкспериментировать, увеличивая сопротивление до тех пор, пока система управления не начнет ругаться.
3. отношение составляет 62 Ом/25 Вт. Аналогично поэкспериментируйте с системой управления, увеличивая сопротивление до 75, 82, 91, 100 Ом и т.д. Чем больше, тем лучше, но система управления может начать ругаться.

Примечания:
(a) Рассчитанные числа гарантируют результат, поскольку они полностью имитируют эталонное освещение. Но резисторы будут нагреваться, поэтому рекомендуется увеличить сопротивление как можно больше от расчетного, чтобы уменьшить нагрев. У всех автомобилей могут быть разные системы управления, поэтому я не могу точно сказать, сколько нужно увеличить, необходим выбор.
б) Чтобы не покупать много резисторов на выбор (силовые резисторы довольно дорогие), я бы начал с того, что взял бы несколько разных резисторов, например, для индикатора и стопа 47 Ом и 75 Ом, для клиренса 82 и 100 Ом, так что у вас есть в наличии 47, 75, 82, 100 Ом и вы можете выбирать из них.
(c) Если установить резистор больше расчетного, скажем в 2 раза, то можно уменьшить расчетную мощность резистора в 2 раза, это будет дешевле. Например, если в выключатель поместить резистор 75-100 Ом, его мощность можно снизить до 10 Вт.
(d) Резисторы установлены параллельно лампе. Для лучшего охлаждения лучше установить их на металл корпуса.
e) Установив резисторы, мы, по сути, отключим схему управления, т.е. мы больше не будем знать, когда перегорит светодиодная лампа.
Если у вас есть какие-либо вопросы, пожалуйста, отправьте мне личное сообщение.

</ом></а></в>

Читайте далее:

• Принцип работы транзисторов Мосфета.
• Правильное переключение светодиодов; STC ORBITA.
• Основные параметры выпрямительных диодов; Школа для инженеров-электриков: Электротехника и электроника.
• 5 причин, почему лампочки часто перегорают в вашей квартире и что делать?.
• Значение слова ‘потенциал’ в 9 словарях.
• Полупроводниковые диоды.
• Важен ли для вас индикатор уведомлений?.

Подбор светодиодов. Расчитываем резистор для светодиода, драйвер и гасящий конденсатор

Вот так светодиод выглядит в жизни:
А так обозначается на схеме:

Для чего служит светодиод?
Светодиоды излучают свет, когда через них проходит электрический ток.

Были изобретены в 70-е года прошлого века для смены электрических лампочек, которые часто перегорали и потребляли много энергии.

Подключение и пайка
Светодиоды должны быть подключены правильным образом, учитывая их полярность + для анода и к для катода Катод имеет короткий вывод, более короткую ножку. Если вы видите внутри светодиода его внутренности — катод имеет электрод большего размера (но это не официальные метод).

Светодиоды могут быть испорчены в результате воздействия тепла при пайке, но риск невелик, если вы паяете быстро. Никаких специальных мер предосторожности применять не надо для пайки большинства светодиодов, однако бывает полезно ухватиться за ножку светодиода пинцетом – для теплоотвода.

Проверка светодиодов
Никогда не подключайте светодиодов непосредственно батарее или источнику питания!
Светодиод перегорит практически моментально, поскольку слишком большой ток сожжет его. Светодиоды должны иметь ограничительный резистор.Для быстрого тестирования 1кОм резистор подходит большинству светодиодов если напряжение 12V или менее. Не забывайте подключать светодиоды правильно, соблюдая полярность!

Цвета светодиодов
Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый. Синего и белого светодиода немного дороже, чем другие цвета.
Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса. Светодиоды любых цветов бывают в бесцветном корпусе, в таком случае цвет можно узнать только включив его…

Многоцветные светодиоды
Устроен многоцветный светодиод просто, как правило это красный и зеленый объединенные в один корпус с тремя ножками. Путём изменения яркости или количества импульсов на каждом из кристаллов можно добиваться разных цветов свечения.

Расчет светодиодного резистора
Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно…
Резистор R определяется по формуле:
R = (V S — V L ) / I

V S = напряжение питания
V L = прямое напряжение, расчётное для каждого типа диодов (как правилоот 2 до 4волт)
I = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для Вашего диода
Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу… совсем яркость свечения уменьшится совсем незначительно.
Например: Если напряжение питания V S = 9 В, и есть красный светодиод (V = 2V), требующие I = 20мA = 0.020A,
R = (- 9 В) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение, которые больше).

Вычисление светодиодного резистора с использованием Закон Ома
Закон Ома гласит, что сопротивление резистора R = V / I, где:
V = напряжение через резистор (V = S — V L в данном случае)
I = ток через резистор
Итак R = (V S — V L ) / I

Последовательное подключение светодиодов.
Если вы хотите подключить несколько светодиодов сразу – это можно сделать последовательно. Это сокращает потребление энергии и позволяет подключать большое количество диодов одновременно, например в качестве какой-то гирлянды.
Все светодиоды, которые соединены последовательно, долдны быть одного типа. Блок питания должен иметь достаточную мощность и обеспечить соответствующее напряжение.

Пример расчета:
Красный, желтый и зеленый диоды — при последовательном соединении необходимо напряжение питания — не менее 8V, так 9-вольтовая батарея будет практически идеальным источником.
V L = 2V + 2V + 2V = 6V (три диода, их напряжения суммируются).
Если напряжение питания V S 9 В и ток диода = 0.015A,
Резистором R = (V S — V L ) / I = (9 — 6) /0,015 = 200 Ом
Берём резистор 220 Ом (ближайшего стандартного значения, которое больше).

Избегайте подключения светодиодов в параллели!
Подключение несколько светодиодов в параллели с помощью одного резистора не очень хорошая идея…

Как правило, светодиоды имеют разброс параметров, требуют несколько различные напряжения каждый.., что делает такое подключение практически нерабочим. Один из диодов будет светиться ярче и брать на себя тока больше, пока не выйдет из строя. Такое подключение многократно ускоряет естественную деградацию кристалла светодиода. Если светодиоды соединяются параллельно, каждый из них должен иметь свой собственный ограничительный резистор.

Мигающие светодиоды
Мигающие светодиоды выглядят как обычные светодиоды, они могут мигать самостоятельно потому, что содержат встроенную интегральную схему. Светодиод мигает на низких частотах, как правило 2-3 вспышки в секунду. Такие безделушки делают для автомобильных сигнализаций, разнообразных индикаторов или детских игрушек.

Цифробуквенные светодиодные индикаторы
Светодиодные цифробуквенные индикаторы сейчас применяются очень редко, они сложнее и дороже жидкокристаллических. Раньше, это было практически единственным и самым продвинутым средством индикации, их ставили даже на сотовые телефоны:)

(светоизлучающий диод) — излучает свет в тот момент, когда через него протекает электрический ток. Простейшая схема для питания светодиодов состоит из источника питания, светодиода и резистора, подключенного последовательно с ним.

Такой часто называют балластным или токоограничивающим резистором. Возникает вопрос: «А зачем светодиоду резистор?». Токоограничивающий резистор необходим для ограничения тока, протекающего через светодиод, с целью защиты его от сгорания. Если напряжение источника питания равно падению напряжения на светодиоде, то в таком резисторе нет необходимости.

Расчет резистора для светодиода

Сопротивление балластного резистора легко рассчитать, используя закон Ома и правила Кирхгофа. Чтобы рассчитать необходимое сопротивление резистора, нам необходимо из напряжения источника питания вычесть номинальное напряжение светодиода, а затем эту разницу разделить на рабочий ток светодиода:

• V — напряжение источника питания
• V LED — напряжение падения на светодиоде
• I – рабочий ток светодиода

Ниже представлена таблица зависимости рабочего напряжения светодиода от его цвета:

Хотя эта простая схема широко используется в бытовой электронике, но все же она не очень эффективна, так как избыток энергии источника питания рассеивается на балластном резисторе в виде тепла. Поэтому, зачастую используются более сложные схемы () которые обладают большей эффективностью.

Давайте, на примере выполним расчет сопротивления резистора для светодиода.

Мы имеем:

• источник питания: 12 вольт
• напряжение светодиода: 2 вольта
• рабочий ток светодиода: 30 мА

Рассчитаем токоограничивающий резистор, используя формулу:

Получается, что наш резистор должен иметь сопротивление 333 Ом. Если точное значение из подобрать не получается, то необходимо взять ближайшее большее сопротивление. В нашем случае это будет 360 Ом (ряд E24).

Последовательное соединение светодиодов

Часто несколько светодиодов подключают последовательно к одному источнику напряжения. При последовательном соединении одинаковых светодиодов их общий ток потребления равняется рабочему току одного светодиода, а общее напряжение равно сумме напряжений падения всех светодиодов в цепи.

Поэтому, в данном случае, нам достаточно использовать один резистор для всей последовательной цепочки светодиодов.

Пример расчета сопротивления резистора при последовательном подключении.

В этом примере два светодиода соединены последовательно. Один красный светодиод с напряжением 2В и один ультрафиолетовый светодиод с напряжением 4,5В. Допустим, оба имеют номинальную силу тока 30 мА.

Из правила Кирхгофа следует, что сумма падений напряжения во всей цепи равна напряжению источника питания. Поэтому на резисторе напряжение должно быть равно напряжению источника питания минус сумма падения напряжений на светодиодах.

Используя закон Ома, вычисляем значение сопротивления ограничительного резистора:

Резистор должен иметь значение не менее 183,3 Ом.

Обратите внимание, что после вычитания падения напряжений у нас осталось еще 5,5 вольт. Это дает возможность подключить еще один светодиод (конечно же, предварительно пересчитав сопротивление резистора)

Параллельное соединение светодиодов

Так же можно подключить светодиоды и параллельно, но это создает больше проблем, чем при последовательном соединении.

Ограничивать ток параллельно соединенных светодиодов одним общим резистором не совсем хорошая идея, поскольку в этом случае все светодиоды должны иметь строго одинаковое рабочее напряжение. Если какой-либо светодиод будет иметь меньшее напряжение, то через него потечет больший ток, что в свою очередь может повредить его.

И даже если все светодиоды будут иметь одинаковую спецификацию, они могут иметь разную вольт-амперную характеристику из-за различий в процессе производства. Это так же приведет к тому, что через каждый светодиод будет течь разный ток. Чтобы свести к минимуму разницу в токе, светодиоды, подключенные в параллель, обычно имеют балластный резистор для каждого звена.

Онлайн калькулятор расчета резистора для светодиода

Этот онлайн калькулятор поможет вам найти нужный номинал резистора для светодиода, подключенного по следующей схеме:

примечание: разделителем десятых является точка, а не запятая

Формула расчета сопротивления резистора онлайн калькулятора

Сопротивление резистора = (U – U F )/ I F

• U – источник питания;
• U F – прямое напряжение светодиода;
• I F – ток светодиода (в миллиамперах).

Примечание: Слишком сложно найти резистор с сопротивлением, которое получилось при расчете. Как правило, резисторы выпускаются в стандартных значениях (номинальный ряд). Если вы не можете найти необходимый резистор, то выберите ближайшее бо́льшее значение сопротивления, которое вы рассчитали.

Например, если у вас получилось сопротивление 313,4 Ом, то возьмите ближайшее стандартное значение, которое составляет 330 Ом. Если ближайшее значение является недостаточно близким, то вы можете получить необходимое сопротивление путем или соединения нескольких резисторов.

Многие сталкивались с необходимостью подбора ограничительного резистора для светодиодов, при организации дополнительной подсветки в авто.
Предлагаю простую методику расчета номинала и мощности резистора.

Расчет номинала и мощности одного резистора:

1) Находим (измеряем) ток потребления одного светодиода.
Ток потребления яркого светодиода равен 10…15 мА (или 0,01…0,015 А).

2) Напряжение питания яркого светодиода равно 2,5…3 В, а бортовое напряжение в авто достигает 16 В.
Значит необходимо компенсировать разницу напряжения равную:

3) Из закона Ома найдем номинал ограничительного резистора:
Rогр = Uразн/Iпотр св = 13,5/0,01 = 1350 Ом.
Полученное значение сопротивления округляем до ближайшего стандартного номинала в сторону увеличения. Выбираем номинал 1500 Ом или 1,5 кОм.
Если выбрать номинал меньше расчетного (1,2 кОм), то срок службы светодиода может заметно сократиться.

4) Мощность ограничительного резистора найдем по формуле:
Pогр = Rогр*Iпотр св*Iпотр св = 1500*0,01*0,01 = 0,15 Вт.
Полученное значение мощности округляем до ближайшей стандартной величины (0,125Вт, 0,25Вт, 0,5Вт, 1Вт, 2Вт, 3Вт) в сторону увеличения. Выбираем мощность 0,25 Вт.
Если выбрать мощность меньше расчетной, то резистор начнет нагреваться и со временем сгорит.

Результат расчета: Выбираем резистор номиналом 1,5 кОм и мощностью 0,25 Вт.

Параллельное соединение резисторов:
При параллельном соединении напряжение в цепи постоянное, а общий ток равен сумме токов потребления светодиодов.

1) Находим ток потребления светодиодов, включенных параллельно.
Iпотр общ = Nсв*Iпотр св = 3*0,01 = 0,03 А.

2) Найдем разницу напряжения:
Uразн = Uпит борт – Uпит св = 16 – 2,5 = 13,5 В.

3) Найдем номинал ограничительного резистора:
Rогр = Uразн/Iпотр общ = 13,5/0,03 = 450 Ом.
Полученное значение сопротивления округляем до ближайшего стандартного номинала в сторону увеличения. Выбираем номинал 470 Ом.

4) Найдем мощность ограничительного резистора:
Pогр = Rогр*Iпотр общ*Iпотр общ = 470*0,03*0,03 = 0,423 Вт.
Полученное значение мощности округляем до ближайшей стандартной величины в сторону увеличения. Выбираем мощность 0,5 Вт.

Результат расчета: Выбираем резистор номиналом 470 Ом и мощностью 0,5 Вт.

Последовательное соединение резисторов:
При последовательном соединении ток в цепи постоянный, а общее напряжение равно сумме напряжений питания светодиодов.

1) Находим напряжение питания светодиодов, включенных последовательно.
Uпит общ = Nсв*Uпит св = 3*2,5 = 7,5 В.

2) Найдем разницу напряжения:
Uразн = Uпит борт – Uпит общ = 16 – 7,5 = 8,5 В.

2) Найдем номинал ограничительного резистора:
Rогр = Uразн/Iпотр св = 8,5/0,01 = 850 Ом.
Полученное значение сопротивления округляем до ближайшего стандартного номинала в сторону увеличения. Выбираем номинал 910 Ом.

3) Мощность ограничительного резистора найдем по формуле:
Pогр = Rогр*Iпотр св*Iпотр св = 910*0,01*0,01 = 0,091 Вт.
Полученное значение мощности округляем до ближайшей стандартной величины в сторону увеличения. Выбираем мощность 0,125 Вт.

Результат расчета: Выбираем резистор номиналом 910 Ом и мощностью 0,125 Вт.

Для устойчивой работы светодиоду необходим источник постоянного напряжения и стабилизированный ток, который не будет превышать величины, допустимые спецификой конкретного светодиода. Если необходимо подключить светодиоды индикаторные, рабочий ток которых не превышает 50-100мА, можно ограничить ток посредством резисторов. Если речь идет о питании мощных светодиодов с рабочими токами от сотен миллиампер до единиц ампер, то не обойтись без специальных устройств – драйверов (подробнее об этих устройствах читайте в статье «Драйвера для светодиодов» , готовые модели драйверов можно увидеть .). Далее рассмотрим варианты, когда требуемый ток небольшой и обойтись резисторами все же можно.

Резисторы являются пассивными элементами – ток они просто ограничивают, но никак не стабилизируют. Сила тока будет меняться с изменением напряжения в соответствии с законом Ома. Ограничивается ток резистором банальным преобразованием «лишнего» электричества в тепло по формуле

P = I 2 R , где P — выделяемое тепло в ваттах, I — сила тока в цепи в амперах, R — сопротивление в омах.

Устройство при этом, естественно, греется. Способность резистора рассеивать тепло не безгранична и, при превышении допустимого тока, он сгорит. Допустимая рассеиваемая мощность определяется корпусом резистора. Это нужно учитывать при планировании подключения светодиодов и выбирать элементы с, как минимум, двойным запасом прочности.

Если необходимо подключить один светодиод, то сопротивление резистора можно рассчитать, в соответствии с законом Ома, по простой формуле:

R = (U — U L) / I , где R — требуемое сопротивление в омах, U — напряжение источника питания, U L — падение напряжения на светодиоде в вольтах, I — нужный ток светодиода в амперах.

Очень часто нужно подключить не один, а несколько светодиодов. В этом случае возможно их последовательное или параллельное подключение.

Падение напряжения на последовательно соединенных светодиодах суммируется, через каждый из них протекает одинаковый ток. Напряжение источника питание должно быть больше, чем суммарное падение напряжения.

Рассчитывается сопротивление резистора по такому же принципу, как и в случае одного светодиода, только учитывается падение напряжения не на одном светляке, а суммарно для всей цепочки.

Последовательное подключение удобно тем, что требует минимум дополнительных деталей, кроме того, от источника питания не требуется большой ток. Но при большом количестве светодиодов может потребоваться существенное напряжение. Кроме того, если один из последовательной цепочки сгорит, то цепь оборвется и светить перестанут все светодиоды. Также при таком варианте подключения важно использовать совершенно одинаковые светодиоды, иначе их разные параметры будут служить источником дисбаланса. В итоге они могут либо светить неравномерно, либо значительно быстрее выходить из строя.

Параллельное подключение равносильно одновременному подключению отдельных светодиодов, которым совсем «не обязательно знать» о наличии других светодиодов. При этом напряжение источника питания должно превышать падение напряжения на одном светодиоде. Сила тока каждого светодиода может регулироваться индивидуально, выбором сопротивления подсоединенного к нему резистора. Важно, чтобы источник питания «знал», сколько светодиодов к нему подключено, поскольку общая сила тока, которую потребуется от него предоставить, равна сумме токов, протекающих через все светодиоды. Если один из светодиодов выйдет из строя, со свечением остальных ничего не произойдет, поскольку работают они индивидуально. Учтите, что это не относится к параллельным светодиодам, которые питаются от токоограничивающего драйвера! Драйвер стабилизирует ток, выход из строя одной из веток приведет к общему снижению тока. Это снижение драйвер немедленно компенсирует, что приведет к повышению тока на оставшихся ветках. А они могут это и не пережить. По аналогичной причине следует избегать подключения нескольких параллельных светодиодов через один токоограничивающий резистор.

Сопротивление каждого резистора при параллельном подключении светодиодов рассчитывается, повторюсь, так же, как и при подключении одного светодиода.

Параллельное подключение светодиодов не требует высокого напряжения питания, но при его использовании необходимо обеспечить достаточную силу тока. Требуется большее количество деталей, но можно одновременно подключить светодиоды с разными параметрами. Также большее количество токоограничивающих резисторов, которые будут выделять тепло, даст более низкий общий КПД схемы по сравнению с последовательным подключением.

(11 оценок, средняя 4.95 из 5)

Результатом расчета будут точное значение номинала резистора и близкое к нему типовое значение заводского номинала резистора.
Светодиоды по праву заслужили признание автолюбителей, ведь они дают мощный световой поток при мизерном потреблении (в сравнении с обычными автомобильными лампами накала), а так же предоставляют широкий выбор цвета свечения и габаритов. Часто, любители в процессе переделки сгоревших ламп накаливания в светодиодные, сталкиваются с вопросом: как подключить светодиод к бортовой сети автомобиля (у легкового 12 Вольт, у грузового 24 Вольта) или мотоцикла (6-12 Вольт)? Ведь подключив напрямую вы сразу его спалите . В этой статье я расскажу как правильно подключать один или несколько светодиодов к источнику питания . Вы узнаете для чего светодиоду нужен резистор и сможете рассчитать его значение при помощи нашего онлайн калькулятора.

Как правильно подключить светодиод к бортовой сети.

Для правильной работы светодиода необходимо ограничить ток протекающий через него. Для этого, к бортовой сети светодиод подключается последовательно с токоограничивающим резистором. Необходимость в ограничении тока обосновывается зависимостью срока службы светодиода от проходящего тока, чем он выше тем меньше срок службы. Но следует отметить, что зависимость эта нелинейная и при превышении определенного рекомендованного порога (смотрите Datasheet на вашу модель) диод выходит из строя.

На рисунке приведены несколько вариантов включения светодиодов с резисторами а так же указаны какие из включений являются оптимальными, какие правильными но менее оптимальными в плане энергопотребления, а какое неправильное и приведет к значительному сокращению срока службы светодиодов. С вариантом схемы включения определились, теперь предстоит выяснить какой резистор нужен для светодиода.

Онлайн калькулятор: “Расчет резистора для светодиода”.

Формула для расчета резистора выглядит следующим образом: R= (Uпит – (Uпр. св* N))/I
Где: Uпит- напряжение источника питания Uпр.св- прямое напряжение на светодиоде, N-количество светодиодов, I- ток проходящий через светодиод. Естественно возникает вопрос где взять эти данные? Для тех кто решил махнуть рукой т.к. не знает ничего о названии и происхождении добытых диодов,- скажу не спешите, чуть ниже будет дано универсальное решение вашего вопроса.

Давайте рассмотрим в качестве примера Datasheet на 3 миллиметровый светодиод фирмы kingbright
На рисунке ниже скриншот с указанием характеристик светодиода при силе тока проходящего через него 2 мА при температуре 25С. Из всех представленных характеристик нас интересует лишь Forward Voltage – прямое напряжение на светодиоде.

• мощности
• импульсного тока
• прямого постоянного тока (DC Forward Current) именно это значение нас и интересует, в данном случае нельзя допускать прохождение тока выше 25 миллиампер (при температуре 25 градусов по Цельсию).

Последний рисунок иллюстрирует зависимость характеристик от условий использования:

• зависимость прямого напряжения от проходящего тока
• зависимость интенсивности светового потока от проходящего тока
• зависимость проходящего тока от температуры
• зависимость интенсивности светового потока от от температуры

Исходя из полученных в Datasheet данных можно сделать вывод, что оптимальным является значение проходящего тока от 2 до 10 миллиампер, при этом типовое значение прямого напряжение на выводах светодиода составляет от 1,9 до 2 Вольт.

Пример расчета №1 Если ввести в онлайн калькулятор напряжение бортовой сети 12 (В), значение тока 2 (мА), значение прямого напряжения 1,9 (В) количество светодиодов 1 получим расчетное значение резистора = 5050 Ом Ближайший производственный номинал резистора 5100 Ом или 5,1 кОм маркировка отечественных резисторов 5к1 маркировка smd резистора 512

Пример расчета №2 Если ввести в калькулятор напряжение бортовой сети грузовика 24 (В), значение тока 10 (мА) светим по полной:), значение прямого напряжения 2 (В) количество светодиодов 3 (маленькая гирлянда получилась) расчетное значение резистора = 1800 Ом Ближайший производственный номинал резистора 1800 Ом или 1,8 кОм маркировка отечественных резисторов 1к8 маркировка smd резистора 182

Рекомендации по подключению светодиодов с неизвестными характеристиками:

Примите в качестве значения тока 5-10 (мА), значение прямого напряжения на светодиоде 1,5-2 (В), введите в калькулятор напряжение вашей бортсети и произведите расчет. С вероятностью в 99% ваш светодиод в таком режиме прослужит не один год. Проконтролировать точность расчета можно измерив проходящий через диод ток, для этого амперметр подключается последовательно с вашей цепочкой из резистора и светодиода. Если есть вопросы задавайте в комментариях.

Как установить нагрузочные резисторы для светодиодных указателей поворота:

Последнее изменение: 20 ноября 2022 г.

Чтобы добавить нагрузочный резистор к указателю поворота, его необходимо подключить к каждой светодиодной лампочке параллельно. т.е. Нагрузочный резистор проходит через соединения лампочки, между питанием и землей.

Нагрузочный резистор требуется для каждой светодиодной лампочки в цепи указателя поворота (вы можете модернизировать только заднюю часть автомобиля? В этом случае, если вы меняете 2 лампы накаливания, вам понадобятся 2 нагрузочных резистора) .

Видео: установка нагрузочного резистора для светодиодных фонарей.

Темы:

• Меры предосторожности:
Схемы подключения светодиодного резистора
• :
• Расчет размера нагрузочного резистора:
  • Объяснение нагрузки:
  • Расчет размера:
  • Почему важна мощность:
• Покупка светодиодных ламп и нагрузочных резисторов:

Меры предосторожности:

• Любая установка осуществляется на ваш страх и риск. Каждое транспортное средство может быть другим или могло быть ранее модифицировано.
• Отсоединяйте аккумуляторную батарею при проводке автомобилей.
• Если вы не уверены, обратитесь к квалифицированному автоэлектрику. Электроника современных автомобилей легко выходит из строя.

Не забывайте, что нагрузочные резисторы могут выделять много тепла, поэтому размещайте их осторожно.

---

Схемы подключения нагрузочного резистора светодиода: Схема подключения нагрузочного резистора светодиодного сигнала поворота (только сигнал поворота)Схема подключения нагрузочного резистора светодиодного сигнала поворота (стоп/сигнал поворота)

Типичный нагрузочный резистор для лампы указателя поворота мощностью 21 Вт будет иметь мощность 50 Вт, 6 Ом.

Примечание:

• Это только пример. Поэтому, пожалуйста, свяжитесь с вашим поставщиком, чтобы убедиться, что получен правильный размер.

---

Расчет размера нагрузочного резистора: Нагрузочный резистор 50 Вт, 6 Ом

Для тех, кто знаком с электроникой, расчет размера нагрузочного резистора может быть простым. Но кого-то другого это может немного сбить с толку…

Поэтому я не буду слишком подробно объяснять, а просто поясню, как рассчитывается размер.

• Объяснение загрузки:
• Расчет размера:
• Почему важна мощность:

Почему важна нагрузка цепи:

Нагрузочный резистор заменяет нагрузку, потерянную при замене лампы накаливания на светодиодную.

Другими словами:

Расчет нагрузочного сопротивления

Расчет размера нагрузочного резистора:

Вы можете использовать расчеты для получения размера нагрузочного резистора.

Сначала нам нужно рассчитать разницу между лампой накаливания и светодиодной лампочкой в ​​ваттах:

A = размер лампы накаливания (в ваттах).

B = Размер светодиодной лампочки (в ваттах).

Разница = A – B

Используя закон Ватта и вычисленную выше разницу между лампочкой накаливания и светодиодной лампочкой (в ваттах), мы можем найти ток (ампер), необходимый для имитации лампочки накаливания.

Расчет нагрузочного резистора (ток)

Затем мы используем рассчитанный выше ток (амперы) для определения сопротивления (Ом или Ом) нагрузочного резистора.

Расчет нагрузочного резистора (сопротивление)

Почему важна мощность нагрузочного резистора:

Сопротивление и количество ватт — это два параметра, необходимые для получения размера нагрузочного резистора.

Мощность нагрузочного резистора — это значение, используемое в приведенном выше расчете…

Лампа накаливания (Вт) – Лампа светодиодная (ватт).

Это даст вам самый низкий показатель мощности, но нагрузочный резистор будет сильно нагреваться (точно так же, как лампочка накаливания). Таким образом, тепло должно рассеиваться с помощью нагрузочного резистора гораздо большей мощности (по крайней мере, в два раза).

Одна из проблем с этим расчетом заключается в том, что спецификация светодиодной лампы часто недоступна или немного расплывчата. Что затем затрудняет расчеты (догадки).

Поиск в Интернете показал, что в качестве типичного нагрузочного резистора для замены 21-ваттной лампы указателя поворота используется нагрузочный резистор на 50 Вт с сопротивлением 6 Ом (Ом).

Примечание:

• Мощность 50 Вт предназначена для рассеивания тепла.

Хороший поставщик нагрузочных резисторов также может посоветовать и помочь с выбором, если вы не уверены, что купить.

---

Покупка светодиодных ламп и нагрузочных резисторов:

Если вы не уверены, что хотите, иногда вам нужно посмотреть, что есть в наличии? Приведенный ниже список может дать вам некоторое представление о том, что можно купить…

Нагрузочные резисторы и светодиодные лампы

Цены на светодиодные лампы
Товар	Местоположение
Нагрузочные резисторы	Цены в США
	Цены в Австралии
	Цены для Великобритании
	Калифорния Цены
	Цены в Европе
	Франция Цены
Светодиодные фонари	Цены в США
	Цены в Австралии
	Цены для Великобритании
	Калифорния Цены
	Цены в Европе
	Франция Цены

Раскрытие информации: Ссылки в этой таблице являются «партнерскими ссылками». Это означает, что мы можем получить небольшую комиссию (бесплатно для вас), если вы решите совершить покупку.
Спасибо за вашу поддержку.

---

• Мои указатели поворота (индикаторы) быстро мигают с одной стороны?

---

Зачем светодиодным указателям поворота нужен резистор?

29 июня

от Дэнни Лейбовиц Фары головного света – полное руководство по автомобильному освещению

Светодиодные (светоизлучающие диоды) лампы очень популярны среди водителей самых разных транспортных средств. Они долговечнее, ярче и более энергоэффективны, чем заводские стандартные галогенные лампы, которые со временем тускнеют и тускнеют.

Хотя поначалу светодиодные лампы могут показаться более дорогими, они с лихвой компенсируют свою стоимость за счет того, что их нужно менять гораздо реже, чем их устаревшие предшественники.

Что касается ламп указателей поворота, светодиодным моделям требуется резистор (или контроллер вспышки), чтобы они работали правильно и с максимальной эффективностью. Для каждой лампы указателя поворота требуется один светодиодный резистор.

Многие модели светодиодных ламп указателей поворота оснащены встроенными резисторами, что упрощает процесс модернизации.

Стандартные лампы накаливания потребляют больше энергии от вашего автомобиля, чем светодиодные лампы, поэтому резистор необходим для выравнивания энергетической нагрузки и предотвращения слишком быстрого мигания.

Как работают светодиодные лампы поворотников?

Если вы хотите заменить пожелтевшие тусклые галогенные лампы поворотников на более новые, более яркие и качественные светодиодные, вы можете заметить, что они мигают намного быстрее, чем ваши предыдущие лампы.

• Вы также можете заметить, что индикаторы вообще не загораются или светятся очень тускло, если в них нет встроенного резистора.

• Вы заметите это надоедливое «гипермигание», если вы не перешли на светодиодную лампочку со встроенным резистором.

• К счастью, эту проблему обычно легко решить (вы можете попытаться решить ее самостоятельно или обратиться к профессионалу).

• Вы можете выбрать модель светодиодной лампы, которая уже оснащена резистором, прежде чем делать переключение, чтобы полностью избежать необходимости коррекции.

• К счастью, компания Underground Lighting предлагает множество моделей светодиодных ламп указателей поворота, в которых используется инновационная технология, предотвращающая чрезмерное мигание.

Назначение резисторов в светодиодных лампах указателей поворота

• Удивительно, но гипермигание — это преднамеренная функция, активируемая схемой указателей поворота вашего автомобиля.

• Эта схема указателя поворота предупреждает вас о перегоревшей лампе, поэтому вы тратите меньше времени на поездку без полностью функционирующих ламп указателя поворота.

• Назначение резисторов в светодиодных лампах указателей поворота состоит в том, чтобы устранить это вызывающее беспокойство чрезмерное мигание и обеспечить правильную работу ваших новых, более ярких ламп, успокаивая ваш разум и возвращая вас на дорогу в кратчайшие сроки.

Лучшие светодиодные лампы указателей поворота

Подземное освещение — это ресурс №1 для освещения всех ваших автомобилей или грузовиков и аксессуаров. Взгляните на наш лучший выбор лучших светодиодных ламп указателей поворота, которые можно купить для мгновенного обновления вашего автомобиля.

3157 Switchback со встроенными резисторами Двухцветные светодиодные лампы указателей поворота Белые/янтарные Без Hyperflash

• Эта модель 3157 со светодиодными лампами обратного хода является прямой заменой лампы для передних указателей поворота, которая отличается простотой и простотой «подключи и работай». » монтаж.

• Встроенный охлаждающий вентилятор продлевает срок службы ламп, включаясь только тогда, когда задействована верхняя нить накаливания, чтобы уменьшить нагрев.

• 1200 люмен на лампу

• Неполярная электрическая конструкция, совместимая с CK, гарантирует отсутствие чрезмерного мигания или кодов ошибок, вызывающих ненужные беспокойства.

7440/7443 Янтарные светодиодные лампы указателей поворота

• Эти желтые светодиодные лампы указателей поворота 7440/7443 являются прямой заменой заводских ламп накаливания 7440/7443 для задних фонарей и/или указателей поворота.

• Световой поток 500 люмен на лампу и удобный процесс установки по принципу «подключи и работай». Чтобы сделать простой переключатель, не требуется сложной проводки или нарезки.

• Цельнометаллический радиатор означает надежную и долговечную работу, на которую можно положиться.

• Четырехстороннее освещение и линза проектора сверху в сочетании с повышенной светоотдачей и внешним видом светодиодов обеспечивают яркое, безошибочное освещение в темных условиях движения.

7443 Switchback со встроенными резисторами Двухцветные светодиодные лампы указателей поворота DRL Белые/желтые Без гипервспышки

• Эта лампа 7443 Switchback является прямой заменой лампы для указателей поворота и оснащена светодиодным переключателем CANBUS, который имеет только встроенный резистор на нить поворотника.
