В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. То есть маркировка 221 расшифровывается как 22 и 0, итого 220 Ом. Такие резисторы имеют погрешность от 2 до 10%.

Расчет сопротивления во втором случае подобен, здесь первые 3 знака – это цифры, а последний – количество нолей или степень, в которую нужно возвести множитель «10». 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

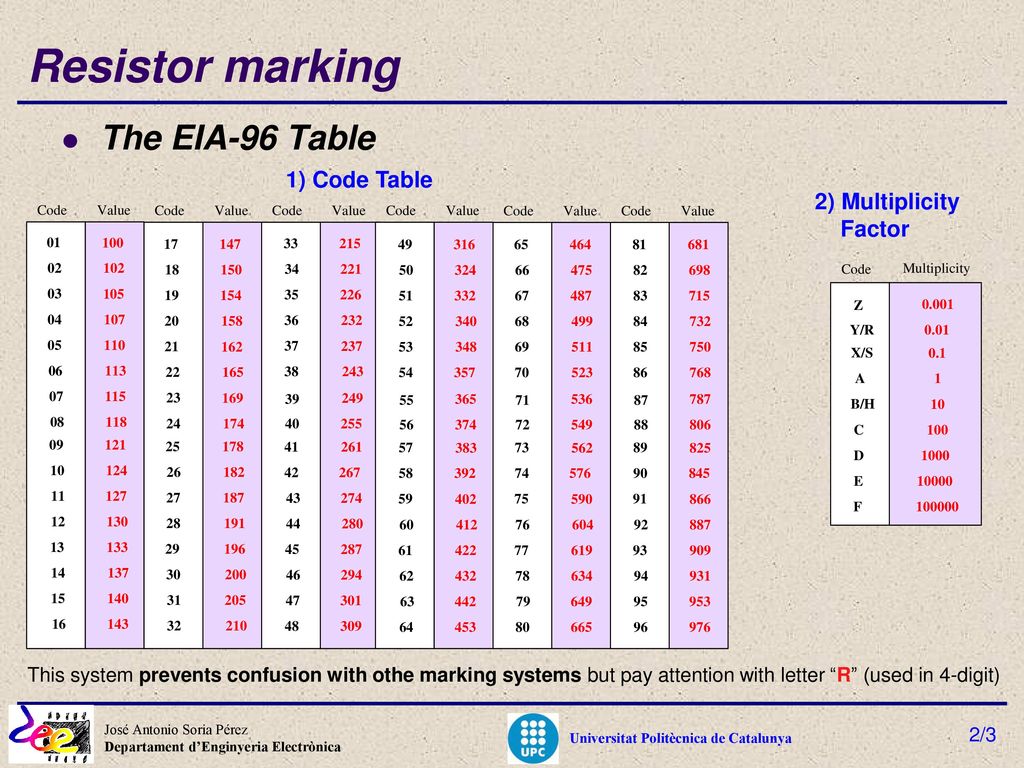

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке.

В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Похожие записи:

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Резисторы SMD (резисторы для поверхностного монтажа)

Резисторы SMD

Резистор — один из наиболее широко применяемых пассивных элементов, без которого разработка любой электронной схемы практически невозможна. Он используется в качестве основного компонента фильтров или делителей напряжения, среди прочего, поскольку позволяет устанавливать токи, а также разность электрических потенциалов на определенных путях прохождения сигнала. Сопротивление выражается в омах[Ом]. Ограничение тока, протекающего через проводник, влечет за собой потерю мощности, а энергия рассеивается в виде тепла. По закону Ома эта мощность прямо пропорциональна разности напряжений, возникающих на концах проводника, а также протекающему по нему току.

В большинстве приложений цифровой электроники принятие во внимание только значения сопротивления данного резистора является вполне допустимым предположением. Для продвинутых приложений, особенно для очень высоких значений частот колебаний тока в цепи 1ГГц и выше, также может оказаться важным учитывать внутреннюю, так называемую паразитную индуктивность и емкость компонента, так как они могут существенно изменить его природа. Это вопрос, связанный с эквивалентной схемой резистора, в которой учитываются все три параметра (электрическое сопротивление, емкость и индуктивность). Однако в подавляющем большинстве приложений имеет значение только сопротивление, так как двумя другими значениями обычно можно пренебречь.

Резисторы – способы монтажа

Резисторы, как и большинство других электронных компонентов, бывают двух типов: для сквозного монтажа (THT) и для поверхностного монтажа (SMD). Последние становятся все более популярными, особенно в современных электронных схемах, так как их размеры намного меньше и, следовательно, их можно размещать на печатных платах гораздо плотнее. SMD резисторы , в отличие от резисторов для сквозного монтажа, не припаяны к луженому отверстию в плате. Вместо этого они припаяны к площадке, не покрытой паяльной маской, то есть к открытому пятну меди на поверхности печатной платы. Это облегчает процесс проектирования двусторонних плат с электронными компонентами и дорожками как на верхней, так и на нижней поверхностях.

Маркировка резисторов SMD

Маркировка резисторов SMD , в отличие от резисторов для сквозного монтажа, которые обычно маркируются от 3 до 6 цветными полосами, имеют печатный код, обычно состоящий из 3 или 4 цифр. Научиться читать их без дополнительного вспомогательного материала не должно быть трудным, однако в Интернете можно легко найти специальные калькуляторы, а также приложения, которые преобразуют код резистора SMD в соответствующее числовое значение сопротивления компонента, что помогает предотвратить ошибки и упрощает работу. с этими мелкими компонентами проще.

Резистор SMD – типоразмеры

Резисторы SMD имеют относительно небольшие размеры, однако их упаковки (корпуса) стандартизированы и выполнены по соответствующей серии. Здесь следует упомянуть, что они могут быть обозначены в метрических или имперских единицах. Например, очень распространенный размер упаковки 0603 доступен в обоих вариантах, что иногда может сбивать с толку. Однако чаще всего используются маркировки в имперских единицах. Первые две цифры соответствуют длине компонента (например, 0,06 дюйма), а следующие две указывают его ширину (например, 0,03 дюйма). К наиболее популярным размерам относятся 0201, 0402, 0603, 0805, 1206 и 2512. Резисторы также могут поставляться в цилиндрических корпусах, например, minimelf 0204 или melf 0207. Вы также можете найти 9 резисторов.0008 Мощные резисторы SMD заключены в более крупные корпуса, которые менее распространены для резисторов и способны рассеивать и выделять в окружающую среду значительно больше тепла.

Как правильно выбрать резистор SMD?

Сопротивление

Правильный выбор резистора должен, прежде всего, зависеть от его основного параметра, величины электрического сопротивления. Резисторы можно соединять последовательно или параллельно, чтобы получить значение сопротивления, необходимое для данного проекта.

Номинальная мощность

Другим параметром, который необходимо учитывать, является номинальная мощность. Как уже было сказано, она очень сильно зависит от размера упаковки, так как позволяет выделяемому на ее поверхности теплу отводиться в окружающую среду. Эта мощность, выраженная в ваттах [Вт], может быть рассчитана как произведение среднего тока, протекающего через резистор, и разности напряжений на его концах. Если вы выберете резистор со слишком низкой для условий в цепи номинальной мощностью, он, несомненно, рано или поздно сгорит и вызовет сбой в электронной системе. Самые популярные номиналы мощности на Резисторы SMD имеют мощность 0,1 Вт, 0,125 Вт, 0,25 Вт, 0,5 Вт и 1 Вт, хотя существуют также резисторы с промежуточными значениями, а также значениями выше/ниже перечисленных. В случае маломощных сигнальных цепей этот параметр может быть даже незначительным. В таком случае большее значение может иметь миниатюризация конечного продукта и, следовательно, выбор пассивных компонентов в минимально возможных корпусах.

Максимальное рабочее напряжение

Максимальное рабочее напряжение, которое представляет собой максимальное напряжение, которое можно приложить к концам резистора, не опасаясь пробоя и необратимого повреждения самого резистора, а также других компонентов электронной схемы, также может оказаться очень важным. Это может оказаться особенно опасным при работе с напряжением 230 В переменного тока, питаемым от бытовой электросети.

Последним из наиболее важных параметров, указываемых производителями электрических резисторов, является их допуск, который определяет, насколько точно номинальное сопротивление соответствует фактическому сопротивлению, которое можно измерить с помощью подходящего измерительного прибора. Это может варьироваться от 0,1% до 10%, при этом наиболее популярными резисторами являются резисторы с точностью 1% и 5%. Эта информация может иметь большое значение в случае построения, например, резисторных делителей, где необходимо получить очень точное предполагаемое значение напряжения на выходе, или в случае различных типов измерительных систем.

Температурный коэффициент

В более сложных приложениях температурный коэффициент также может быть важным параметром. Он определяет, как значение электрического сопротивления данного резистора изменяется в ответ на изменение его температуры. Это колебание может быть результатом рассеивания мощности в виде тепла, но также будет косвенно зависеть от температуры окружающей среды, а также от метода охлаждения, применяемого в целевой системе.

Этот коэффициент обычно выражается в частях на миллион на градус Цельсия [частей на миллион/°C].

Также стоит понимать, что резисторы SMD изготавливаются с использованием различных технологий, поэтому мы можем различать следующие типы резисторов: проволочные, металлическая пленка, металлическая глазурь, силовой металл, тонкопленочные, углеродные пленки и самые популярные, толстопленочные резисторы.

Калькулятор кода резистора SMD для ПК — скачать бесплатно

Опубликовано Vassilis Voutsas


  • Лицензия: Free
  • Категория: Производительность
  • Последнее обновление:
    17.04.2019
  • Размер файла: 47,58 МБ
  • Совместимость: Требуется Windows XP, Vista, 7, 8, Windows 10 и Windows 11

Рекомендации пользователей:

5 /5

5

На основании голосов 1 пользователя.

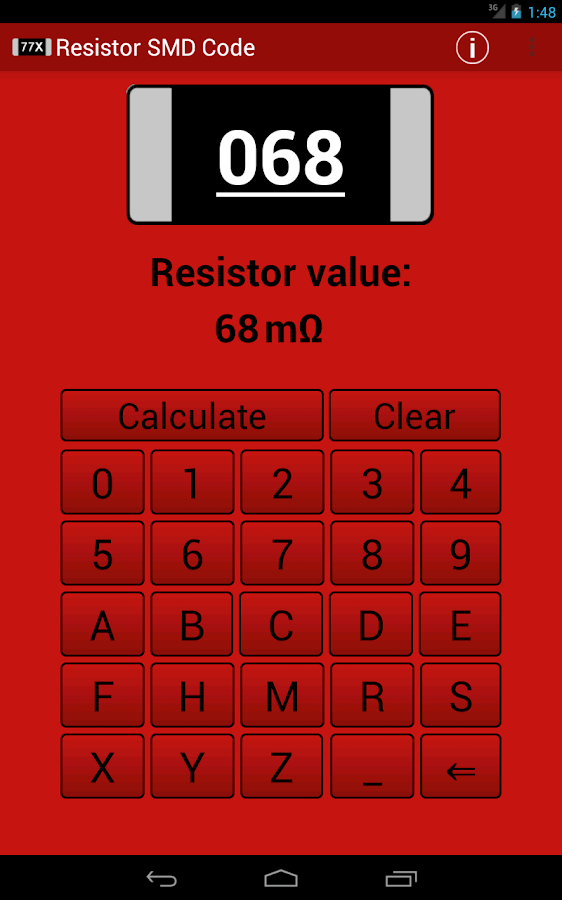

Калькулятор кода резистора SMD

Описание

WindowsDen универсальное приложение для повышения производительности ПК представляет вам калькулятор кода резистора SMD от Василиса Вутсаса. Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого SMD-резистора. Для начала введите 3-х или 4-значный код и нажмите кнопку «Рассчитать». Как рассчитать номинал SMD резистора. ————————————————— — -Стандартная 3- или 4-значная маркировка, которая может включать «R» для обозначения десятичной точки или «M» для обозначения десятичной точки для миллиом (токовые датчики SMD) Примеры: 330 3R3 4703 -ОВОС-96 Маркировка 1% с числом в диапазоне от 01 до 96, за которым следует буква Примеры: 22А 68С 02F -2, 5 и 10% маркировка буквой, за которой следуют цифры в диапазоне от 01 до 60. Примеры: A22 C58 F59. Мы надеемся, что вам понравилось знакомство с Калькулятором кода резистора SMD.

Загрузите его сегодня бесплатно. Это всего 47,58 МБ. Следуйте нашим инструкциям ниже, чтобы Калькулятор кода резистора SMD версии 1.9 работал на Windows 7, 10 и 11.

Загрузите совместимый APK для ПК

Скачать Apk Разработчик Рейтинг Оценка Текущая версия Рейтинг взрослых
↓ Скачать Apk для ПК Василис Вутсас 1 5 1,9 4+

Как загрузить и установить калькулятор кода резистора SMD на ПК с Windows


Хорошие новости! загрузите приложение, такое как Калькулятор кода резистора SMD, на ПК с Windows! Прямая загрузка ниже:

SN Приложение Скачать Обзор Издатель
1.
SMD Резистор Конденсатор Расч. Скачать 5/5
2 отзыва
Ар мягкий
2. SMD резистор Поиск Скачать /5
0 отзывов
ЦСТРСК
3. smd резистор поиск Скачать /5
0 отзывов

В качестве альтернативы, следуйте приведенным ниже инструкциям, чтобы использовать Калькулятор кода резистора SMD на вашем ПК:

Мы поможем вам загрузить и установить Калькулятор кода резистора SMD на ваш компьютер, выполнив 3 шага ниже:

  1. Загрузите эмулятор приложения для Android.
    Эмулятор имитирует/эмулирует устройство Android на вашем компьютере, упрощая установку и запуск приложений Android, не выходя из вашего ПК. Мы перечислили лучшие ниже:
    1. Приложение Nox
    2. Bluestacks
    Мы рекомендуем Bluestacks, так как он очень популярен благодаря большому количеству онлайн-руководств.

  2. Установите эмулятор программного обеспечения Bluestacks.exe или Nox.exe на свой ПК с Windows.

  3. Использование калькулятора кода резистора SMD на компьютере:
    1. После установки откройте приложение «Эмулятор», введите «Калькулятор кода резистора SMD» в строке поиска и нажмите «Поиск».
    2. Вы легко увидите нужное приложение. Нажмите здесь. Он отобразит калькулятор кода резистора SMD в вашем программном обеспечении эмулятора.
    3. Нажмите кнопку «Установить», и ваше приложение начнет установку.
    4. Чтобы использовать приложение «Калькулятор кода резистора SMD», откройте эмулятор » «Все приложения». Он отобразит страницу, содержащую все ваши установленные приложения.
