Что такое импульсный диод FR103. Каковы его основные параметры и характеристики. Где применяется диод FR103. Какие у него преимущества и недостатки. На что обратить внимание при выборе FR103.
Основные характеристики и параметры диода FR103
FR103 — это импульсный выпрямительный диод со следующими ключевыми параметрами:
- Максимальное обратное напряжение: 200 В
- Максимальный прямой ток: 1 А
- Корпус: DO-41
- Время обратного восстановления: 150 нс
- Максимальное прямое напряжение: 1,3 В
- Максимальный импульсный ток: 30 А
FR103 относится к категории быстродействующих диодов из-за малого времени обратного восстановления. Это позволяет использовать его в высокочастотных схемах.
Области применения диода FR103
Благодаря своим характеристикам, FR103 находит применение в следующих областях:
- Импульсные источники питания
- Преобразователи напряжения
- Схемы коммутации индуктивных нагрузок
- Защитные цепи от перенапряжений
- Выпрямители в радиоэлектронной аппаратуре
Высокая скорость переключения делает FR103 подходящим для работы на частотах до нескольких сотен кГц. Это востребовано в современной импульсной технике.
Преимущества использования диода FR103
FR103 обладает рядом достоинств по сравнению с обычными выпрямительными диодами:
- Малое время обратного восстановления (150 нс)
- Низкое прямое падение напряжения (1,3 В)
- Высокая стойкость к импульсным токам (до 30 А)
- Широкий диапазон рабочих температур (-65…+150°C)
- Компактный корпус DO-41
Эти особенности позволяют применять FR103 в высокочастотных и высоконадежных устройствах.
Сравнение FR103 с аналогами
Как FR103 соотносится с другими подобными диодами? Рассмотрим его характеристики в сравнении с популярными аналогами:
Параметр | FR103 | 1N4007 | 1N5819 |
---|---|---|---|
Макс. обратное напряжение | 200 В | 1000 В | 40 В |
Макс. прямой ток | 1 А | 1 А | 1 А |
Время обратного восстановления | 150 нс | 30 мкс | 10 нс |
Прямое падение напряжения | 1,3 В | 1,1 В | 0,3-0,5 В |
Как видно, FR103 занимает промежуточное положение между обычными и ультрабыстрыми диодами, сочетая достаточно высокое обратное напряжение с малым временем восстановления.
Особенности монтажа и эксплуатации FR103
При работе с диодом FR103 следует учитывать некоторые нюансы:
- Чувствительность к статическому электричеству — рекомендуется использовать антистатические меры защиты при монтаже
- Соблюдение полярности при монтаже — катод маркирован полосой на корпусе
- Учет падения прямого напряжения при расчете схем
Правильный монтаж и эксплуатация в пределах допустимых режимов обеспечат длительную и надежную работу диода.
Выбор FR103 для конкретного применения
На что обратить внимание при выборе FR103 для своего устройства?
- Соответствие обратного напряжения требованиям схемы
- Достаточность прямого тока для планируемой нагрузки
- Приемлемость времени восстановления для рабочей частоты
- Совместимость корпуса с конструкцией устройства
- Наличие запаса по предельным параметрам
Тщательный анализ этих факторов позволит подобрать оптимальный вариант диода для конкретной задачи.
Типовые схемы включения FR103
Рассмотрим несколько базовых схем с использованием диода FR103:
Однополупериодный выпрямитель
Простейшая схема для преобразования переменного тока в пульсирующий постоянный:
AC Input ---[FR103]---|---+--- DC Output
| |
=== ===
=== ===
| |
GND GND
Защита от обратного напряжения
Схема для защиты чувствительной нагрузки от неправильной полярности питания:
+V
|
[FR103]
|
Load
|
GND
Развязывающий диод в источнике питания
Предотвращает обратный ток между различными цепями питания:
+V1 ---[FR103]--+--- Out
|
+V2 ---[FR103]--+
Эти базовые схемы можно модифицировать и комбинировать для решения более сложных задач.
Альтернативы диоду FR103
В некоторых случаях вместо FR103 можно рассмотреть следующие альтернативы:
- 1N4148 — для малых токов и напряжений
- UF4007 — для более высоких частот
- SB560 — диод Шоттки для меньшего падения напряжения
- HER108 — для больших токов
Выбор альтернативы зависит от конкретных требований схемы и может помочь оптимизировать параметры устройства.
Маркировка и отличия от подделок
Как отличить оригинальный FR103 от возможных подделок?
- Проверка маркировки — на корпусе должно быть четко нанесено «FR103»
- Соответствие размеров корпуса стандарту DO-41
- Качество исполнения выводов и корпуса
- Приобретение у проверенных поставщиков
- При возможности — проверка основных параметров
Использование поддельных компонентов может привести к отказам и неправильной работе устройств, поэтому важно убедиться в подлинности диодов.
Справочники
- Каталог
- О магазине
- О магазине
- Контакты
- Обратная связь
- Оплата
- Доставка
- Как купить
- Ответы на вопросы
- Сотрудничество
- Правовая информация
- Товары под заказ
- Параметрический фильтр
- Вакансии
- Скидки
- Оплата
- Доставка
- Как купить
- Справочник
- Личный кабинет
- Мои настройки
- Мои заказы
- Моя корзина
- Подписка
- /Справочники
- /Справочник по диодам и диодным мостам
- /Страница не найдена
|
|
лента; DO41; 150нс доставка по Украине
|

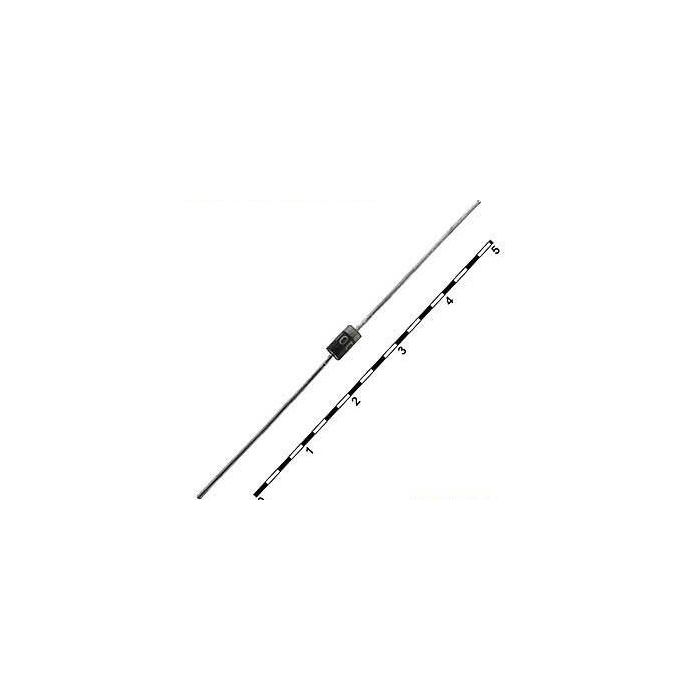

Артикул: 252416 Диод: выпрямительный; THT; 200В; 1А; Упаковка: лента; DO41; 150нс. Производитель: YANGJIE TECHNOLOGY |
|
