Что представляет собой микросхема TL494

TL494 — это широтно-импульсный модулятор (ШИМ-контроллер), разработанный компанией Texas Instruments в конце 1970-х годов. Эта микросхема стала настолько популярной, что многие другие производители выпускают ее аналоги, например:

  • КА7500 от Samsung
  • MB3759 от Fujitsu
  • UC3524 от Unitrode
  • SG3524 от Silicon General

TL494 выпускается в 16-выводном корпусе DIP или SOIC и содержит следующие функциональные блоки:

  • Два усилителя ошибки
  • Генератор пилообразного напряжения
  • ШИМ-компаратор
  • Схема управления «мертвым» временем
  • Выходные транзисторы с открытым коллектором

Благодаря своей универсальности, TL494 широко применяется в импульсных источниках питания различного назначения — от компьютерных блоков питания до преобразователей в автомобильной электронике.

Принцип работы TL494 в импульсных источниках питания

Основная задача TL494 в импульсном источнике питания — формирование управляющих импульсов для силовых ключей. Рассмотрим упрощенную схему работы:

  1. Генератор пилообразного напряжения формирует опорный сигнал заданной частоты (обычно 20-200 кГц).
  2. Усилители ошибки сравнивают выходное напряжение с опорным и формируют сигнал рассогласования.
  3. ШИМ-компаратор сравнивает сигнал рассогласования с пилообразным напряжением.
  4. На выходе формируются импульсы, ширина которых зависит от сигнала рассогласования.
  5. Эти импульсы управляют силовыми транзисторами, регулируя передачу энергии во вторичную цепь.

Таким образом, TL494 обеспечивает стабилизацию выходного напряжения при изменениях нагрузки или входного напряжения.

Основные схемы включения TL494

Существует несколько типовых схем включения TL494 в импульсных источниках питания:

Однотактная схема

В этой схеме используется один силовой ключ и трансформатор с одной первичной обмоткой. Преимущества — простота, недостаток — меньшая эффективность использования сердечника трансформатора.

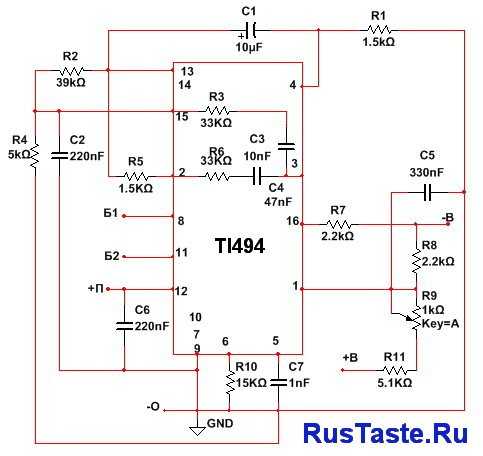

Двухтактная схема с общим эмиттером

Здесь задействованы оба выходных транзистора TL494, работающие попеременно. Это позволяет более эффективно использовать трансформатор, но требует дополнительных компонентов в выходных цепях.

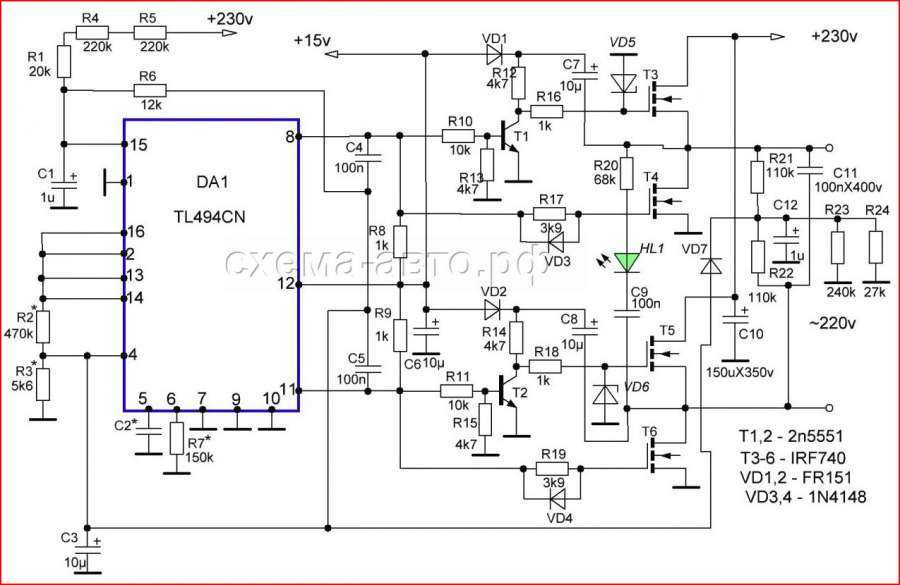

Двухтактная мостовая схема

Наиболее сложная, но и самая эффективная топология. Используются 4 силовых транзистора, образующих мостовую схему. TL494 в этом случае управляет двумя драйверами затворов.

Особенности применения TL494 в различных устройствах

TL494 находит применение в самых разных областях электроники:

Компьютерные блоки питания ATX

В ATX-источниках TL494 чаще всего работает на частоте около 60-70 кГц. Здесь важно обеспечить хорошую стабильность напряжений +5V и +12V при динамически меняющейся нагрузке.

Автомобильные преобразователи напряжения

В автомобильной электронике TL494 используется для создания преобразователей 12В/220В или повышающих DC-DC конвертеров. Ключевой момент — защита от перегрузки и короткого замыкания.

Лабораторные источники питания

TL494 позволяет создавать регулируемые источники с широким диапазоном выходных напряжений. Здесь важно обеспечить точную стабилизацию и низкий уровень пульсаций.

На что обратить внимание при разработке схем с TL494

При проектировании устройств на базе TL494 следует учитывать несколько важных моментов:

  1. Правильный выбор частоты работы преобразователя. Слишком низкая частота приведет к увеличению габаритов трансформатора, слишком высокая — к росту динамических потерь в силовых ключах.
  2. Настройка цепей обратной связи. От этого зависит стабильность выходного напряжения и быстродействие системы регулирования.
  3. Обеспечение надежного запуска. TL494 требует отдельной цепи питания при старте преобразователя.
  4. Защита от перегрузки и короткого замыкания. TL494 имеет встроенные цепи защиты, но их необходимо правильно сконфигурировать.
  5. Снижение уровня электромагнитных помех. Требуется тщательная компоновка платы и применение снабберных цепей.

Заключение: преимущества и недостатки TL494

Подводя итог, можно выделить основные плюсы и минусы использования TL494 в современной электронике:

Преимущества:

  • Простота применения и доступность
  • Низкая стоимость
  • Большое количество готовых схемотехнических решений
  • Универсальность — подходит для разных топологий

Недостатки:

  • Устаревшая архитектура по современным меркам
  • Ограниченные возможности по частоте работы (до 200-300 кГц)
  • Отсутствие встроенных продвинутых функций защиты

Несмотря на появление более современных ШИМ-контроллеров, TL494 остается популярным выбором для многих разработчиков благодаря своей надежности и проверенности временем. Эта микросхема еще долго будет находить применение в различных импульсных источниках питания.
