Что такое SMD резисторы и зачем нужна их маркировка

SMD резисторы (Surface Mounted Device) — это миниатюрные резисторы для поверхностного монтажа на печатные платы. Из-за своих малых размеров на них невозможно нанести полноценную маркировку номинала, как на обычных резисторах. Поэтому для SMD резисторов используются специальные системы кодировки номиналов с помощью цифр и букв.

Основные задачи маркировки SMD резисторов:

• Указать точное значение сопротивления
• Обозначить допуск (погрешность) номинала
• Отметить температурный коэффициент сопротивления
• Указать максимальную рабочую мощность

Правильная расшифровка маркировки позволяет точно определить все характеристики конкретного SMD резистора.

Основные системы маркировки SMD резисторов

Существует несколько стандартных систем маркировки SMD резисторов:

1. Трехзначный цифровой код

Самая распространенная система для резисторов небольших номиналов. Состоит из 3 цифр:

• Первые две цифры — значащие цифры номинала
• Третья цифра — множитель (количество нулей)

Например, код 472 означает: 47 х 10^2 = 4700 Ом = 4,7 кОм

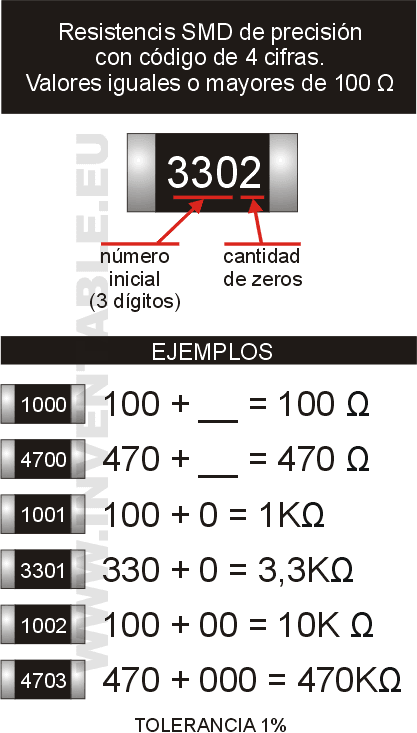

2. Четырехзначный цифровой код

Используется для более точного обозначения номиналов:

• Первые три цифры — значащие цифры
• Четвертая цифра — множитель

Например, 4702 означает: 470 х 10^2 = 47000 Ом = 47 кОм

3. Буквенно-цифровой код EIA-96

Сложная система кодирования, позволяющая очень точно задать номинал:

• Первые два символа — буквы, обозначающие диапазон номиналов
• Третий символ — цифра, уточняющая значение внутри диапазона

Например, код A01 соответствует номиналу 100 Ом

Как расшифровать трехзначный код маркировки SMD резистора

Трехзначный код — самый распространенный способ маркировки SMD резисторов. Рассмотрим алгоритм его расшифровки:

1. Первые две цифры кода берутся как есть
2. К полученному числу приписывается столько нулей, сколько указано третьей цифрой
3. Результат и будет номиналом резистора в Омах

Примеры расшифровки трехзначных кодов:

• 103 = 10 х 10^3 = 10000 Ом = 10 кОм
• 220 = 22 х 10^0 = 22 Ом
• 475 = 47 х 10^5 = 4700000 Ом = 4,7 МОм

Для резисторов с сопротивлением меньше 10 Ом используется буква R вместо разделительной запятой. Например, 4R7 = 4,7 Ом.

Особенности маркировки четырехзначным кодом

Четырехзначная маркировка позволяет более точно обозначить номинал SMD резистора. Принцип расшифровки такой же, как у трехзначного кода:

1. Первые три цифры — значащие цифры номинала
2. Четвертая цифра — количество нулей-множителей

Примеры расшифровки четырехзначных кодов:

• 1001 = 100 х 10^1 = 1000 Ом = 1 кОм
• 4702 = 470 х 10^2 = 47000 Ом = 47 кОм
• 1003 = 100 х 10^3 = 100000 Ом = 100 кОм

Четырехзначная маркировка позволяет закодировать более широкий диапазон номиналов с большей точностью.

Система маркировки EIA-96 для прецизионных SMD резисторов

Система EIA-96 используется для маркировки прецизионных SMD резисторов с очень точными номиналами. Она позволяет закодировать 96 различных значений в каждом десятичном порядке.

Маркировка EIA-96 состоит из трех символов:

• Первый символ — буква от A до X, обозначающая диапазон номиналов
• Второй символ — буква, уточняющая поддиапазон
• Третий символ — цифра от 0 до 9, задающая конкретное значение

Для расшифровки кода EIA-96 используются специальные таблицы соответствия. Например:

• A01 = 100 Ом
• B25 = 140 Ом
• X89 = 976 Ом

Система EIA-96 позволяет очень компактно закодировать точные значения сопротивлений для прецизионных резисторов.

Как определить номинал SMD резистора по маркировке

Чтобы правильно определить номинал SMD резистора по его маркировке, выполните следующие шаги:

1. Определите тип маркировки (3-значная, 4-значная, EIA-96)
2. Для цифровых кодов выделите значащие цифры и множитель
3. Умножьте значащие цифры на 10 в степени множителя
4. Для кода EIA-96 воспользуйтесь таблицей соответствия
5. Переведите полученное значение в нужные единицы измерения (Ом, кОм, МОм)

При возникновении сомнений рекомендуется перепроверить номинал с помощью мультиметра, сняв резистор с платы.

Дополнительная маркировка характеристик SMD резисторов

Помимо номинала, на корпусе SMD резистора может быть нанесена дополнительная маркировка:

• Буква в конце кода — допуск (F — 1%, J — 5%, K — 10%)
• Цифра перед кодом — температурный коэффициент
• Размер корпуса (0402, 0603, 0805 и т.д.)
• Максимальная рассеиваемая мощность

Эта информация помогает точно идентифицировать тип и характеристики конкретного SMD резистора.

Онлайн-калькуляторы для расшифровки маркировки SMD резисторов

Для удобства расшифровки маркировки SMD резисторов существуют специальные онлайн-калькуляторы. Они позволяют быстро определить номинал по введенному коду маркировки.

Популярные калькуляторы маркировки SMD резисторов:

• SMD Code Calculator (www.digikey.com)
• SMD Resistor Code Calculator (www.electronics2000.co.uk)
• Online SMD Resistor Calculator (www.tenettech.com)

Такие калькуляторы значительно упрощают и ускоряют процесс определения номиналов SMD резисторов по их маркировке.

Маркировка SMD резисторов, онлайн калькулятор — ТЕХНАРЬ.ORG

TECHNAR.ORG

Маркировка SMD резисторов, онлайн калькулятор

ВВЕРХ

Маркировка SMD резисторов, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96).

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-х значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

К примеру: резистор с кодом 502. К числу «50» (первые две цифры) мы должны добавить 2 нуля (третья цифра) в итоге получаем сопротивление 5000 Ом или 5,0 кОм.

С помощью 3-х значного цифрового кода, минимальное сопротивление, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100»

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом.

Нет smd резисторов для отображения

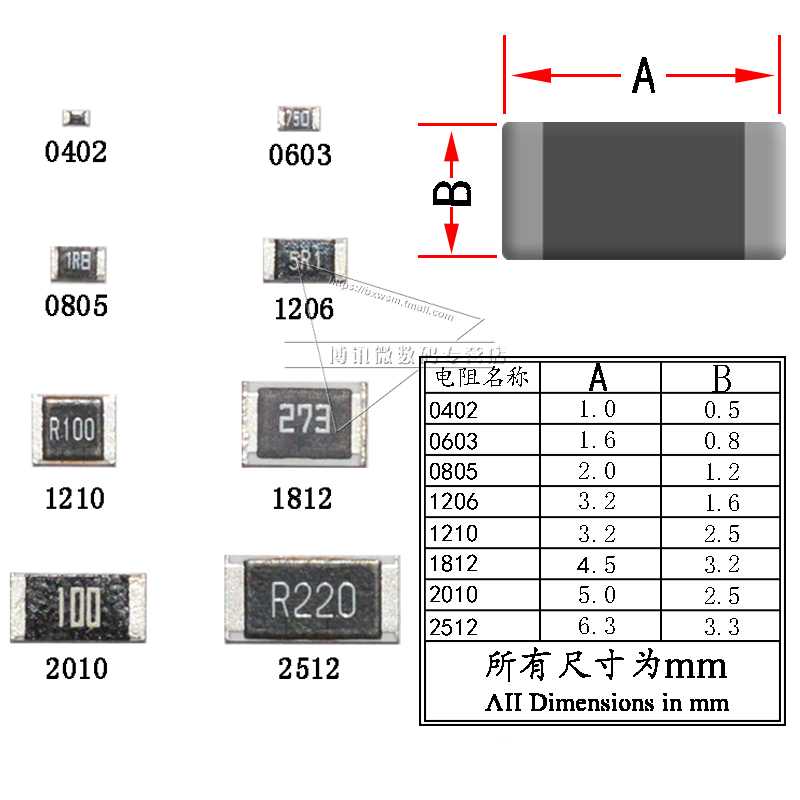

Код	Метрический код	Размер (дюйм)	Размер (mm)	Мощность
