Изготовление светодиодных RGB контроллеров
Как сделать RGB контроллер самостоятельно в домашних условиях
Выделенные цветовые зоны в гостиной или спальне – это всегда красиво и даже эстетично. Естественно, что для того, чтобы правильно произвести все работы по установке потолка, монтаже светодиодной ленты и всего иного сопутствующего оборудования, требуется немало трудиться.
Но зато конечный результат будет приводить в восторг очень долго при правильном исполнении. Ассортимент светодиодных цветовых лент достаточно обширный и их правильный подбор – дело достаточно сложное.
И все-таки, какими бы они ни были хорошими, для их правильного функционирования требуется блок питания на 12 В (куда реже 24 В), и, естественно, блок управления с параметрами, которые подходят именно под подобранную полосу света. Но что это такое, какие он выполняет функции? И если так он нужен, есть ли возможность сделать RGВ контроллер в домашних условиях?
Содержание:
- 1 Принцип действия
- 2 Вариации подключения
- 2.
1 Две ленты светодиодного типа - 2.2 Лента в 20 метров, которая разделена на 4 отрезка
- 2.
- 3 Изготовление контроллера собственноручно
- 4 Будет ли стоить игра свеч?
1 Две ленты светодиодного типаПринцип действия
По своей сути такой тип контроллера – это является мозгом домашней подсветки. Все команды, которые подаются с пульта ДУ, обрабатываются им, а далее требуемый сигнал будет подан на светодиодную ленту, зажигая один из возможных цветов. Контроллеры могут отличаться и по степени мощности, и по количеству выходов, а именно подключаемых кинему полос света. Есть также устройство с пультом, а есть и без пульта дистанционного регулирования.
Еще есть отличия и по сигналу, который будет поступать на ленту, потому что полоса может быть или аналоговой, или цифровой. Отличие между ними довольно ощутимое, а вот сходство единое. Все они могут работать лишь с блоком питания (то есть трансформатором), так как светодиодная полоса обладает номинальным напряжением в 12 В, а не 220, как считают неграмотные люди.
Все дело заключается в том, что аналоговая светодиодная лента при полученном сигнале с устройства для управления загорается тем или другим, но единым цветом по общей длине. У цифровой есть возможность подключения каждого светового диода отдельным цветов. Именно по этой причине контроллер для световой цифровой полосы более высокотехнологичный и его стоимость намного больше.
Вариации подключения
Естественно, что наиболее простым методом подключения прибора для регулирования RGВ будет вариант, при котором подключена лишь одна полоса светодиодного типа или даже ее отрезок. Но этот метод не самый практичный, хотя он и не будет требовать включения в электрическую цепь каких-то других приборов.
Все дело заключается в том, что на одну линию подобного устройства возможно подключение не больше 6 метров полосы светового типа, что для комнатной подсветки будет точно недостаточным. Если же длина отрезка получится больше, то на светодиоды, которые ближе всего находятся к контроллеру, нагрузка возрастает, и в результате этого она просто перегорят.
Есть и другая проблема при подключении светодиодных длинных полос – большая по мощности нагрузка на самые тонкие провода светодиодной ленты. При их нагревании основание из пластика начнет плавиться, и в конечном итоге жилы останутся без изоляции или просто перегорят. А по этой причине, при необходимости освещать более длинные отрезки, используют следующие методы и схемы подключения.
Две ленты светодиодного типа
При подобном подключении к контроллеру для RGВ полосы света потребуется пару устройств питания и усилитель. Особенность такого типа подключения заключается в том, что ленточные отрезки должны подключаться параллельным методом. Хоть у них и одно, а именно общее устройство электронного типа для управления, питание должно быть подано на каждую по отдельности. Усилитель применяется для более четкого и ясного света диодов. Другими словами, напряжение будет поступать на 2 блока питания, а далее с одного из них будет идти на усилитель и дальше на полосу света.
Со второго блока питание начнет поступать на электронный управляемый блок.
Между собой прибор для управления и усилитель связаны дополнительной лентой светодиодного типа. Схематически это подключение представлено на фото, представленной выше.Лента в 20 метров, которая разделена на 4 отрезка
Стоит поговорить и о подключении RGВ контроллеров. При этом подключении желательно использовать тоже по два блока питания, но если они будут иметь огромный выход мощности, то можно использовать и один. Четыре отрезка с длиной в 5 метров подключается, опять-таки, параллельно. Пара полосок подключена к контроллеру напрямую, а вторая тоже подключена к нему, но уже через сигнальный усилитель.
При подсоединении дополнительного блока питания напряжение от него будет идти напрямую на усилитель. Выглядит такой тип подключения приблизительно как на фото выше. Разобравшись со способами подключения контроллеров и их разновидностями, можно попробовать сделать этот прибор собственноручно в домашних условиях. Требуется лишь помнить о том, что требуется соизмерять мощность прибора и его напряжение выходного типа с длиной и потреблением электрической энергии светодиодной ленты.

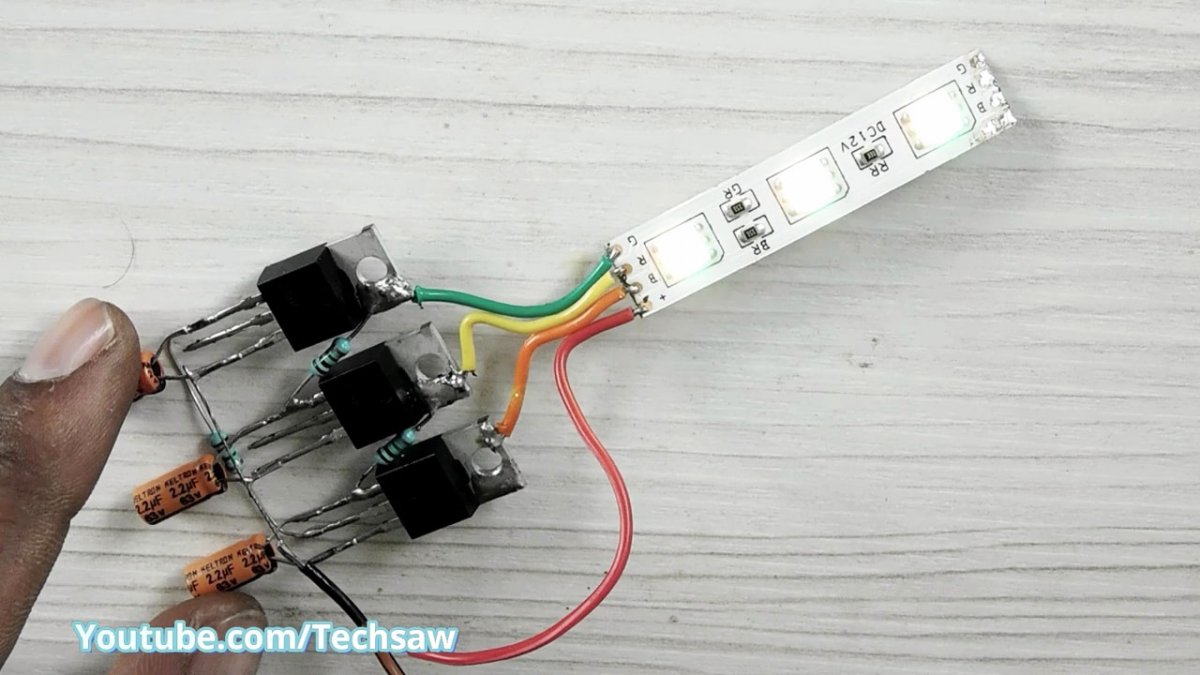

Изготовление контроллера собственноручно

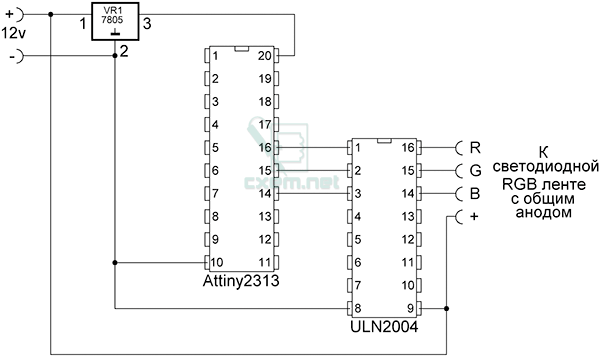

Схема такого устройства не сложная, и единственный недостаток заключается в том, что у сделанного собственноручно контроллера будет весьма малое количество каналов, хотя для применения в домашних условиях этого вполне хватает. Наверняка в квартире у каждого есть неисправная китайская гирлянда с небольшой по размеру коробочкой 0 блоком для управления устройства. Так вот, главные детали как раз берут именно из нее. Именно внутри такого блока для управления гирляндой можно увидеть 3 выхода тиристорного типа. Это и будут направления В, G и R.
Как раз к ним и требуется подключать светодиодную полосу. Никакого охлаждения посредством тиристоров не требуется, а отсутствие блока питания легко решаемо. Не будет большой проблемы найти нерабочий системный блок от ПК. Так вот, трансформатор от него прекрасно подойдет для этой цели.
И в конечном итоге получится сэкономить не просто на приобретении контроллера, а еще и на покупке блока питания, при этом блок может стоить куда больше, нежели само устройство управления лентой светодиодного типа.
Естественно, что никакого пульта дистанционного управления не будет, но все-таки можно подключать светодиодную ленту к выключателю трехклавишного типа, не потратив на приобретение дополнительных устройств ни копейки.
Будет ли стоить игра свеч?
Если же рассмотреть все с точки зрения логики простого человека, который не увлечен радиотехникой, то, естественно, приобрести дешевый контроллер будет не дороже. Кроме того, не будет потеряно время на создание своими руками. Но для истинного радиолюбителя, а иногда и просто человека увлеченного, собрать такое устройство самостоятельно куда приятнее, чем покупать где-то в магазине. А вот попробовать сделать контроллер собственноручно все же стоит, потому что удовольствие от проделанной работы (и к тому же удачной) ничто не сможет заменить.
com/embed/lwH_MNSk_tg?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> RGB контроллер для управления светоиодной лентой своими руками
Главная » Виды ламп » Светодиоды
Автор: Школа светодизайна MosBuild
Выделенные цветовые зоны в спальне или гостиной – это всегда эстетично и красиво. Конечно, для того чтобы грамотно выполнить все работы по монтажу потолка, установке светодиодной ленты и всего сопутствующего оборудования, нужно немало потрудиться. Но зато результат будет радовать при правильном исполнении очень долго.
Ассортимент цветных светодиодных лент достаточно обширен и их правильный выбор – дело довольно сложное. И все же, какими бы идеальными они ни были, для их правильной работы необходим блок питания 12 В (реже 24 В) и, конечно же, блок управления с параметрами, подходящими именно под выбранную световую полосу.
Но что же такое этот RGB-контроллер, какие функции он выполняет? И если он так необходим, возможно ли его изготовить своими руками в домашних условиях?
Содержание
- Принцип работы
- Варианты подключения
- Две светодиодные ленты
- Лента в 20 метров, разделенная на четыре отрезка
- Контроллер своими руками
- Стоит ли игра свеч?
Принцип работы
По своей сути контроллер RGB – это мозг домашней подсветки. Все команды, подаваемые с пульта дистанционного управления, им обрабатываются, а уже после нужный сигнал подается на светодиодную ленту, зажигая тот или иной цвет. Проще говоря, именно подобным электронным устройством осуществляется полное управление RGB-лентой.
RGB-контроллерКонтроллеры различаются как по мощности, так и по количеству выходов, т. е. подключаемых к нему световых полос. Есть устройства с пультом, а бывают и без ПДУ. Также есть различие и по сигналу, поступающему на ленту, т. к. полоса может быть либо аналоговой, либо цифровой.
Дело в том, что аналоговая светодиодная лента при получении сигнала с прибора управления зажигается тем или иным, но одним цветом по всей длине. У цифровой же есть возможность включения каждого светодиода отдельным цветом. А потому и RGB-контроллер для цифровой световой полосы более высокотехнологичен и стоимость его выше.
Варианты подключения
Естественно, что самым простым способом подключения устройства управления RGB станет вариант, при котором подключена лишь одна светодиодная полоса или ее часть. Но такой способ не совсем практичен, хотя он и не требует включения в цепь каких либо дополнительных приборов. Дело все в том, что на одну линию такого устройства возможно подключение не более 5–6 метров световой полосы, что для подсветки комнаты будет явно недостаточным.
Еще одна проблема при подключении длинных светодиодных полос – большая нагрузка по мощности на тончайшие провода RGB-светодиодной ленты. При их нагреве пластиковое основание начинает плавиться, и в итоге жилы остаются без изоляции либо просто прогорают.
Вариант подключения устройства управления RGBА потому при необходимости осветить более длинные расстояния применяются следующие способы и схемы подключения.
Две светодиодные ленты
При таком подключении к контроллеру для RGB-световой полосы понадобится два устройства питания и усилитель. Особенность подобного подключения в том, что отрезки ленты должны подключаться именно параллельно. Хотя у них и одно, общее электронное устройство управления, питание должно подаваться на каждую в отдельности. Усилитель же используется для более ясного и четкого света диодов.
Иными словами, напряжение поступает на оба блока питания, после чего с одного из них идет на усилитель и далее на световую полосу.
Со второго блока питание поступает на электронный блок управления. Между собой устройство управления и усилитель связаны второй светодиодной лентой. Схематически такое подключение выглядит как на схеме выше.
Лента в 20 метров, разделенная на четыре отрезка
При таком подключении желательно применять также два блока питания, но если они имеют большой выход мощности, то можно воспользоваться и одним.
Лента в 20 метров, разделенная на четыре отрезкаЧетыре отрезка по пять метров подключаются опять же параллельно. Пара полос напрямую подключена к контроллеру, вторая пара к нему же, но через усилитель сигнала. При подключении второго блока питания напряжение от него идет напрямую на усилитель. Выглядит подобное подключение примерно как на картинке выше.
Разобравшись с методами подключения контроллеров и их видами, можно попробовать сделать такой прибор своими руками в домашних условиях. Необходимо лишь помнить, что нужно соизмерять мощность устройства и его выходное напряжение с длиной и энергопотребляемостью светодиодной ленты.
Контроллер своими руками
Наверняка у каждого в квартире найдется неисправная китайская гирлянда с маленькой коробочкой – блоком управления устройством. Так вот, основные детали как раз будут браться из нее.
Схема контроллера, сделанного своими рукамиКак раз внутри этого блока управления гирляндой можно увидеть три тиристорных выхода. Это и будут направления R, G и B.
Как раз к ним и следует подключить светодиодную полосу. Никакого охлаждения тиристорам не требуется, ну а отсутствие блока питания легко решается. Не будет большой проблемой найти неисправный системный блок компьютера. Так вот трансформатор от него идеально подойдет для этой цели. И в итоге сэкономить получится не только на покупке контроллера, но и на приобретении блока питания, причем блок питания может стоить в разы дороже, чем само устройство управления светодиодной RGB-лентой.
Конечно, никакого пульта дистанционного управления не будет, но все же можно подключить светодиодную RGB-ленту к трехклавишному выключателю, не потратив ни копейки на приобретение дополнительных устройств.
Стоит ли игра свеч?
Если рассуждать с точки зрения логики обычного человека, не увлеченного радиотехникой, то, конечно, купить дешевый RGB-контроллер будет ненамного дороже. К тому же при этом не будет потеряно время на изготовление своими руками подобного прибора. Но для настоящего радиолюбителя, а иногда и просто увлеченного человека, собрать подобный прибор самому во сто крат приятнее, нежели приобретать где-то. А потому попробовать изготовить RGB-контроллер своими руками стоит. Ведь удовольствие от проделанной, а к тому же еще и удачной работы не заменит ничто.
Понравилась статья? Поделиться с друзьями:
Сделать миниатюрный контроллер RGB.
Сделать миниатюрный контроллер RGB.Новая уменьшенная, более простая и дешевая версия очень популярного контроллера RGB, которая идеально подходит для встраивания в ваши приложения.
У него есть собственная версия программного обеспечения RGB, которая позволяет выполнять множество трюков, но сокращает количество программ, чтобы упростить навигацию по эффектам. Он по-прежнему имеет 8-миллионный рандомизатор и 16-миллионную цветовую палитру оригинального контроллера. Идеально подходит для всех самодельных светодиодных панелей, представленных на этом сайте, и для большинства других распространенных анодных светодиодных массивов RGB.
Эта версия контроллера предназначена для работы от постоянного напряжения питания от 12 до 15 В.
Купить микросхемы, комплекты и светодиоды уже сейчас.
Все компоненты, необходимые для этого очень простого в сборке набора.
Обычно рекомендуется начинать с самых маленьких компонентов и постепенно увеличивать их размер. В этом случае мы начинаем со стабилитрона. Если вы посмотрите на печатную плату, вы увидите компонент с маркировкой «Z».
Функция этого компонента заключается в обеспечении стабильного регулируемого питания 5 В для микросхемы контроллера.
Следующим компонентом, который нужно добавить, является резистор на 10 000 Ом. Функция этого компонента заключается в обеспечении того, чтобы при отключении питания схемы питание микросхемы быстро падало почти до нуля для обеспечения надлежащего сброса. Резистор может вращаться как угодно, и он стоит в позиции, обозначенной 10K. Цветные полосы указывают значение резисторов и читаются как коричневый (1), черный (0) и оранжевый (3), что дает значение 10 и три нуля = 10000 Ом.
Теперь устанавливаем диод защиты от полярности. Это выпрямительный диод общего назначения на 1 А, он стоит в позиции, отмеченной 1 А. Полярность этого компонента важна, поэтому полоса на одном конце должна совпадать с полосой на печатной плате.
Далее гнездо для чипа. Он может отличаться по внешнему виду от показанного на картинке выше, но будет иметь ту же функцию. На одном конце гнезда имеется выемка, которая должна совпадать с выемкой, показанной на печатной плате. Это поможет убедиться, что чип подключен правильно.
Далее идет массив резисторов SIL (Single In Line). Этот компонент имеет восемь контактов и четыре отдельных резистора на 1000 Ом. На одном конце есть точка полярности, но в этом приложении массив резисторов может идти в любом направлении. Будет очевидно, где он находится на печатной плате. Этот компонент имеет четыре резистора, три из которых включены последовательно с затворами MOSFET, а один является частью источника питания.
Еще один компонент, чувствительный к полярности, — светодиодный индикатор питания. Длинный вывод идет до конца маркировки печатной платы маленьким символом «+».
Развязывающий конденсатор находится в месте, отмеченном буквой «D», и используется для снижения риска возникновения помех в питании, мешающих работе микросхем управления.
Теперь вставьте кнопки управления. Они должны входить только в одну сторону и вставляться в отверстия с небольшим усилием трения, чтобы удерживать их на месте во время пайки.
Транзисторы MOSFET являются основным устройством переключения нагрузки, и их ножки должны быть согнуты для придания формы перед установкой в печатную плату. Эту регулировку лучше всего выполнять парой тонких плоскогубцев с длинными губками.
МОП-транзисторы вставляются в печатную плату, как показано, чтобы убедиться, что они установлены правильно.
Теперь микросхема аккуратно вставляется в гнездо, следя за тем, чтобы контакты не погнулись, когда ее вставляют.
Эта микросхема представляет собой микроконтроллер PIC12F629, предварительно запрограммированный почти на полную мощность с помощью моего собственного программного обеспечения. Чтобы уменьшить размер и стоимость, в этом модуле используются прямые соединения проводов пайкой, как показано на рисунке.
«B» Выход для синих светодиодов. Понижает до 0 В, чтобы зажечь светодиоды.
«G» Выход для зеленых светодиодов. Понижает до 0 В, чтобы зажечь светодиоды.
«R» Выход для красных светодиодов. Понижает до 0 В, чтобы зажечь светодиоды.
«-» Цепи отрицательного (0В) питания (черный провод).
«+» Цепи положительного питания 12В (розовый провод, чтобы не путать с красным каналом).
«+» Общий плюс для подключения светодиодов (снова розовый).
При пайке выводов рекомендуется нанести немного припоя на контактные площадки, а также облудить концы проводов небольшим количеством припоя, затем поместить каждый провод на свою контактную площадку и оплавить припоем, чтобы соединить их.
Если вы предпочитаете подключать светильники с помощью винтовых клемм, то существует более крупная версия этого комплекта, в которой есть клеммы, монтажное оборудование и другие программные функции.
Щелкните здесь, чтобы просмотреть список эффектов для печати.
Купить микросхемы, комплекты и светодиоды сейчас.
Нажмите кнопку OPTION, чтобы выбрать параметры скорости или цвета.
Если EFFECT и OPTION нажаты вместе, устройство сбрасывается на эффект 1.
Все настройки сохраняются при отключении питания.
1. Преобразование и закрепление с помощью ярких цветов. Удержание регулируется с шагом 16×3 секунды.
2. Трансформируйте и сохраняйте более 16 миллионов цветов. Удержание регулируется в 16 шагов.
3. Постоянно переключайтесь между яркими цветами.
Скорость регулируется в 16 шагов.
4. Радуга. Можно остановить и запустить на любом цвете с помощью кнопки выбора.
5. Непрерывная радуга. Скорость регулируется в 64 шага.
6. Взрыв цвета. Шаги между случайными цветами на 32 скоростях.
7. Цветной стробоскоп. 32 настройки скорости.
8. Х-фейдер. Классический двухканальный кроссфейдер с 32 скоростями.
9. Юддермейстер. Дрожащие случайные цвета с 16 скоростями.
10. Опасность. Два канала предупреждения об опасности в 16 стилях.
11. Психоделатрон с 16 скоростями (виолет).
12. Цветное касание. Исследуйте бесконечные цвета с помощью одной кнопки.
Как я могу управлять своей RGB-подсветкой?
Добро пожаловать в серию «Устранение неполадок» Hitlights, в которой мы ответим на самые распространенные вопросы и опасения, которые могут у вас возникнуть в отношении светодиодных лент.
Многоцветные огни красивы, но если вы не можете ими управлять, они не принесут вам особой пользы! Итак, давайте приступим к делу.
Эти контроллеры и другие доступны здесь.
Контроллер R101 Inline RGB
Контроллер R101 — это определение простого контроллера без излишеств. Ключевой особенностью R101 является то, что он подключается прямо к вашей полосе света, так что вам больше не нужно искать повсюду свой контроллер и не беспокоиться о том, что батарейки разрядятся. R101 создан для наших светодиодных лент Luma10 и оснащен тремя кнопками, которые управляют цветами, анимацией, скоростью и яркостью света.
44-клавишный пульт дистанционного управления RGB
44-клавишный контроллер RGB имеет, как вы уже догадались, 44 клавиши, которые помогут вам добиться того, чтобы свет выглядел именно так, как вы хотите. Это ИК-пульт дистанционного управления, поэтому вам нужно направить контроллер на приемник, чтобы изменить светодиодную ленту. С этим контроллером нет необходимости переключаться между цветами, просто выберите нужный и нажмите его кнопку!
Точного оттенка синего, красного, желтого или любого другого цвета нет на контроллере? Не беспокоиться! Используя кнопки «Сделай сам» на контроллере, вы можете создавать собственные цвета.
Когда вы нажмете одну из шести кнопок DIY, цвет изменится на белый, оттуда используйте цветные стрелки на контроллере, чтобы изменить цвет на любой, который вам нравится!
Пульт дистанционного управления R108 RGB
Представьте себе R108 как своего рода гибрид между крошечным R101, который подключается прямо к вашей полосе, и большим контроллером с 44 клавишами, который вы можете носить с собой. Хотя у него не так много опций, как у 44-клавишного, у него больше, чем у R101, и он мобильный. Ключевой особенностью R108 является то, что для работы его не нужно наводить на приемник. Он даже может менять ваши полоски сквозь стены из соседней комнаты!
MiLight (в настоящее время недоступен)
Скорее всего, у вас уже есть часть этого контроллера, и, если я угадаю, он сейчас в вашем кошельке или кармане. Правильно, MiLight управляется вашим смартфоном или планшетом! Для работы требуется приемник MiLight и концентратор управления, но при этом можно настроить столько, сколько вам нужно.
Это также единственный контроллер, который позволяет вам управлять освещением за тысячи миль, если у вас есть сигнал Wi-Fi. Вы даже могли бы включить свет в Сакраменто из Москвы, если бы захотели! Вы можете узнать больше о системе Milight здесь!
Контроллер T3-M
Контроллер T3-M является лидером среди контроллеров RGB-светодиодов. Этот контроллер может синхронизироваться с несколькими приемниками, управлять независимыми световыми зонами, настраивать точные цвета с помощью своего цветового круга. Когда дело доходит до управления светодиодными лентами, этот контроллер почти ничего не может сделать. Здесь мы более подробно рассмотрим контроллер T3-M. Теперь из-за высокого уровня и экстравагантности этого контроллера он стоит дороже, чем другие.
Примечание редактора. T3 был заменен еще лучшим T4 (который также поддерживает RGBW). Наша бесплатная электронная книга под названием «Как выбрать светодиодные ленты» — идеальное руководство на следующем этапе вашего пути к светодиодному освещению.
