Все виды разъемов. Виды разъемов USB: особенности, отличия и применение

Какие бывают типы USB-разъемов. Чем отличаются USB 2.0 и 3.0. Для чего используются разные виды USB-портов. Как выбрать подходящий USB-разъем для своего устройства.

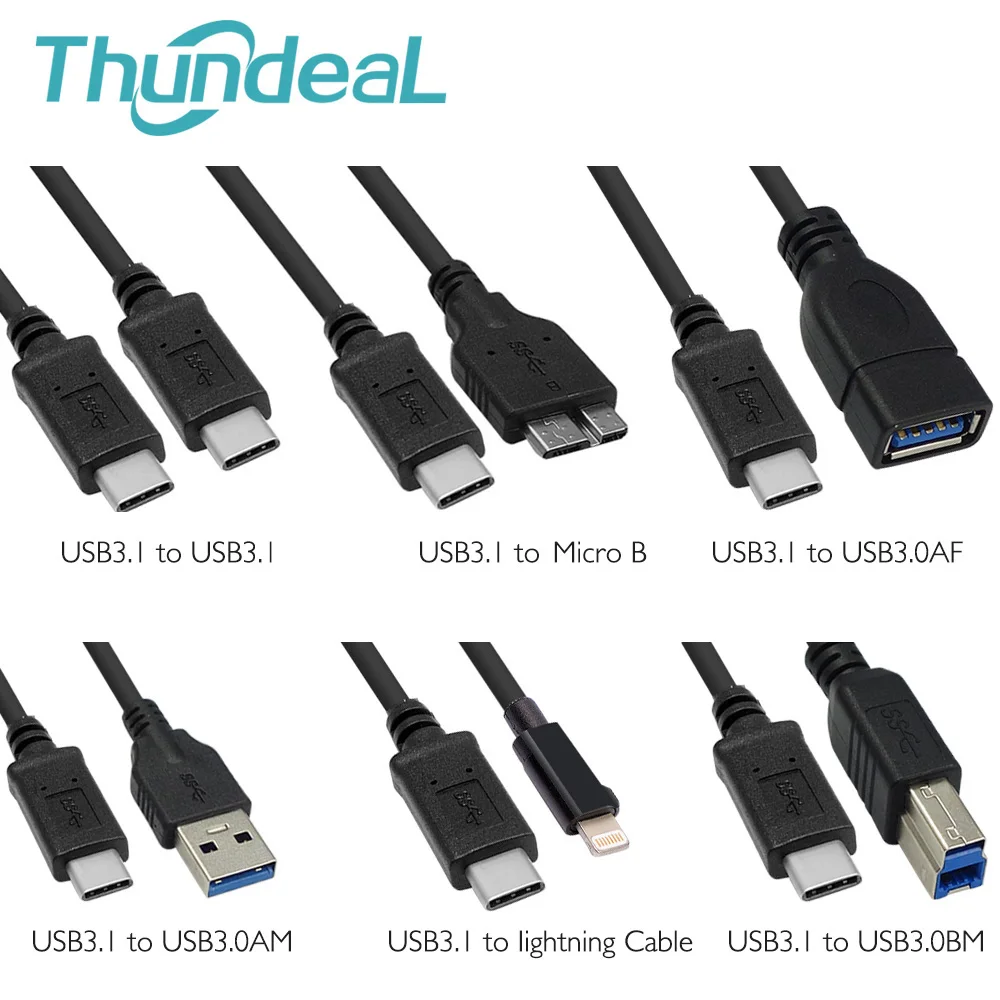

Основные типы USB-разъемов и их характеристики

USB-разъемы прочно вошли в нашу жизнь и используются повсеместно для подключения различных устройств и передачи данных. Существует несколько основных типов USB-портов, которые отличаются по форме, размеру и функциональности:

• USB Type-A — самый распространенный тип, используется в компьютерах, ноутбуках, зарядных устройствах
• USB Type-B — квадратный разъем, применяется в принтерах и других периферийных устройствах
• Mini-USB — компактный разъем, ранее использовался в мобильных устройствах
• Micro-USB — сверхкомпактный разъем, широко применялся в смартфонах и планшетах
• USB Type-C — современный универсальный разъем, постепенно вытесняет другие типы

Каждый тип имеет свои особенности и сферу применения. Рассмотрим их подробнее.

USB Type-A: классический разъем для компьютеров

USB Type-A — это тот самый привычный прямоугольный разъем, который можно встретить практически на любом компьютере или ноутбуке. Его ключевые характеристики:

• Размеры: 12 x 4.5 мм
• 4 контакта (USB 2.0) или 9 контактов (USB 3.0)
• Поддерживает «горячее» подключение устройств
• Скорость передачи данных:
  • USB 2.0 — до 480 Мбит/с
  • USB 3.0 — до 5 Гбит/с

USB Type-A отлично подходит для подключения флешек, внешних жестких дисков, мышек, клавиатур и других периферийных устройств к компьютеру. Его главное преимущество — универсальность и широкое распространение.

USB Type-B: надежное соединение для крупной периферии

USB Type-B имеет квадратную форму и используется преимущественно в крупных периферийных устройствах, таких как принтеры, сканеры, внешние жесткие диски. Его особенности:

• Размеры: 8 x 8 мм
• 4 контакта (USB 2.0) или 9 контактов (USB 3.0)
• Обеспечивает надежное соединение
• Скорость передачи данных аналогична USB Type-A

Благодаря своей форме USB Type-B обеспечивает более прочное соединение по сравнению с Type-A, что важно для устройств, которые редко отключаются. Однако из-за крупных размеров он не подходит для мобильных гаджетов.

Mini-USB: компактный разъем прошлого поколения

Mini-USB был разработан как уменьшенная версия USB для мобильных устройств. Его характеристики:

• Размеры: 6.8 x 3 мм
• 5 контактов
• Поддерживает только USB 2.0 (до 480 Мбит/с)
• Был популярен в 2000-х годах в мобильных телефонах, фотоаппаратах, MP3-плеерах

Сейчас Mini-USB практически вышел из употребления, уступив место более современным и компактным разъемам. Однако его все еще можно встретить в некоторых устаревших устройствах.

Micro-USB: миниатюрный разъем для смартфонов

Micro-USB пришел на смену Mini-USB и долгое время был стандартом для мобильных устройств. Его ключевые особенности:

• Размеры: 6.8 x 1.8 мм
• 5 контактов (USB 2.0) или 10 контактов (USB 3.0)
• Поддерживает и передачу данных, и зарядку
• Скорость передачи данных:
  • USB 2.0 — до 480 Мбит/с
  • USB 3.0 — до 5 Гбит/с

Micro-USB получил широкое распространение благодаря своим компактным размерам и универсальности. Он до сих пор используется во многих смартфонах, планшетах, портативных аккумуляторах и других мобильных устройствах.

USB Type-C: универсальный разъем будущего

USB Type-C — это новейший стандарт USB-разъемов, который призван заменить все предыдущие типы. Его главные преимущества:

• Размеры: 8.4 x 2.6 мм
• 24 контакта
• Симметричный дизайн (можно вставлять любой стороной)
• Поддерживает USB 3.1 (до 10 Гбит/с) и USB 4 (до 40 Гбит/с)
• Передает не только данные, но и видео, аудио
• Поддерживает быструю зарядку мощностью до 100 Вт

USB Type-C постепенно становится новым стандартом для всех типов устройств — от смартфонов до ноутбуков. Его универсальность и высокая производительность делают его идеальным решением для современной электроники.

Отличия USB 2.0 и USB 3.0: в чем разница?

USB 2.0 и USB 3.0 — это разные версии стандарта USB, которые отличаются скоростью передачи данных и некоторыми техническими характеристиками. Основные отличия:

• Скорость передачи данных:
  • USB 2.0 — до 480 Мбит/с
  • USB 3.0 — до 5 Гбит/с (в 10 раз быстрее)
• Количество контактов:
  • USB 2.0 — 4 контакта
  • USB 3.0 — 9 контактов
• Цвет разъема:
  • USB 2.0 — обычно черный или белый
  • USB 3.0 — как правило, синий
• Совместимость: USB 3.0 обратно совместим с USB 2.0

USB 3.0 обеспечивает значительно более высокую скорость передачи данных, что особенно важно при работе с большими файлами или внешними накопителями. При этом устройства с USB 3.0 можно подключать к портам USB 2.0, но скорость будет ограничена возможностями USB 2.0.

Как выбрать подходящий USB-разъем для своего устройства?

При выборе USB-разъема для своего устройства следует учитывать несколько факторов:

1. Совместимость: убедитесь, что выбранный разъем совместим с вашим устройством.
2. Размер устройства: для компактных гаджетов лучше выбрать Micro-USB или USB Type-C.
3. Скорость передачи данных: если важна высокая скорость, отдайте предпочтение USB 3.0 или USB Type-C.
4. Универсальность: USB Type-C подходит для большинства современных устройств.
5. Поддержка дополнительных функций: например, передача видео или быстрая зарядка.

В большинстве случаев USB Type-C является оптимальным выбором благодаря своей универсальности и высокой производительности. Однако для некоторых специфических устройств могут потребоваться другие типы разъемов.

Перспективы развития USB-разъемов

Технологии USB продолжают развиваться, и в будущем мы можем ожидать следующих изменений:

• Повсеместное распространение USB Type-C
• Увеличение скорости передачи данных (USB 4 уже поддерживает скорость до 40 Гбит/с)
• Расширение возможностей по передаче видео и аудио
• Увеличение мощности для зарядки устройств
• Интеграция с другими технологиями, такими как Thunderbolt

Вероятно, в будущем мы увидим еще более универсальные и мощные USB-разъемы, которые смогут заменить большинство других интерфейсов подключения.

Виды разъемов — Androfon.ru

Для передачи данных, видео и/или звука используются различные виды разъемов. В статье собраны наиболее актуальные виды разъемов, основные возможности и назначение.

Содержание

Разъемы для передачи данных

Для передачи данных используются интерфейс USB. В переводе с английского сокращение обозначает «универсальная последовательная шина». Такие разъемы располагаются в ноутбуках, компьютерах, телефонах и прочей мобильной или бытовой технике. Основное различие среди таких портов в размерах и версии спецификации, что влияет преимущественно на скорость обмена данными.

USB type A

Ввиду практичности разъем установлен в большинстве современной электроники: планшетах, ПК, ноутбуках и нетбуках, телевизорах, приставках и игровых консолях и т.д. Аналогичный разъем так же используется в зарядных устройствах для смартфонов.

Окрашенные в синий цвет разъемы относятся к спецификации 3.0. Основное отличие с предыдущими спецификациями в дополнительных контактах, благодаря чему скорость обмена данных до 10 раз выше в сравнении с 2.

0.

зарядном устройстве AUKEY PA-U28.» class=»wp-image-51659″/>USB type A в зарядном устройстве AUKEY PA-U28. Обзор зарядного устройства.

USB type B

Используется для подключения периферийных устройств: внешних дисков, микрофонов, печатных и 3D принтеров. Постепенно разъем вытесняется типом А.

Встречаются так же разъемы спецификации 3.0 с дополнительными контактами, где сохранена совместимость с предыдущей версией. При этом разъем 2.0 не совместим с кабелями версии 3.0 из-за наличия дополнительных контактов.

USB type B в кармане для внешнего жесткого диска AgeStar SUB3A5.

USB type C

Универсальный, а так же наиболее актуальный и перспективный тип порта. Симметричное расположение контактов позволяет подключать кабель любой стороной. Так же разъём поддерживает передачу данных по другим протоколам: DisplayPort, MHL, Thunderbolt и HDMI. Благодаря этому порт USB-C рассчитан на использование быстрой зарядки, ускоренного обмена данными, передачи звука и видео.

А с учетом компактных габаритов разъем нашел применение в смартфонах, нетбуках и ультрабуках, видеокартах и некоторых периферийных устройствах. Причем количество поддерживаемых устройств регулярно растет.

Разъем USB type C в Motorola G8+.

Стоит отметить, что визуально спецификация 2.0 и 3.0 не отличаются. В версии 2.0 задействованы только линии питания и передачи данных. Тогда как ускоренная передача данных и энергии, а так же работа с другими протоколами возможна только в версии 3.0 или выше.

USB Mini

Разъем активно использовался в 2003-2008 годах в телефонах, беспроводных гарнитурах и некоторых аксессуарах. В настоящее время почти не используется.

USB Micro или Micro B

Первый общепринятый производителями телефонов стандарт. В сравнении с версией Mini разъем получился компактнее. Используется преимущественно в мобильных устройствах: смартфонах, планшетах, УМБ, беспроводных наушниках, мышках и т.д. В настоящее время активно вытесняется типом C.

Разъем MicroUSB в беспроводных наушниках Motorola Moto Surround. Разъем USB тип B micro.

Читайте также:

Что даст переход с 3.5 мм разъема на USB-C

Аксессуары для аудио разъема смартфона или планшета на Android

Видео разъемы

Для вывода изображения на экран монитора, телевизора и проектора используется аналоговый или цифровой видео разъем. Аналоговая передача считается устаревшей и практически замещена цифровой передачей сигнала. Для передачи сигнала с цифрового на аналоговый порт и наоборот используются переходники с преобразователями сигнала.

VGA

Аналоговый порт используется только для передачи видеосигнала. Широко встречается в мониторах, ноутбуках, материнских платах ПК, видеокартах и проекторах. В настоящее время производители активно исключают VGA порт в пользу цифровых разъемов.

DVI

Разъем цифрового типа, встречающийся в большинстве устройств вывода изображения. Цифровой порт позволяет выводить картинку в разрешении Full HD в одинарном режиме. Двойной режим удваивает пропускную способность и позволяет выводить изображение в разрешении 2560×1600 точек.

Существуют три разновидности DVI портов, визуально отличающихся количеством контактов на разъеме:

• DVI-A. Поддерживается только аналоговая передача. Для перевода аналогового сигнала в цифровой требуется соответствующий конвертер.
• DVI-D. Поддерживает передачу только цифрового сигнала.
• DVI-I. Порт совмещает аналоговую и цифровую передачу сигнала. Поэтому для подключения того же аналогового монитора достаточно только переходника без преобразователя сигнала.

HDMI

Цифровой разъем для передачи видео высокого качества и звука. Используется в телевизорах, мониторах, проекторах, ноутбуках, видеокартах для ПК и т.д. Первые версии спецификации рассчитаны на вывод картинки в разрешении Full HD. В версии 1.4 максимальное разрешение выросло до 4К, а в версии 2.1 до 10К.

Разъем HDMI отличается компактными размерами в сравнении с DVI и VGA. Существуют так же два форм-фактора уменьшенной версии – mini-HDMI и micro-HDMI. Причем последний разъем встраивался до 2012 года в смартфоны на Android.

Порт MicroHDMI в Motorola Atrix HD, первый слева. micro-HDMI переходник.

DisplayPort

Наиболее современный и перспективный цифровой разъем для одновременной передачи видео и звука. Характеристики сопоставимы с HDMI, при этом DisplayPort позволяет передавать раздельное изображение на несколько мониторов.

Разъем встречается в мониторах, телевизорах, видеокартах для ПК и т.д. Так же разъем выпускается в уменьшенном форм-факторе. В сравнении с DVI размер mini DisplayPort примерно в 10 раз меньше.

Звуковые разъемы

Для передачи звука используются аналоговые и цифровые разъемы.

TRS

Наиболее распространенный разъем передачи аналогового аудиосигнала. Такой порт используется в музыкальных плеерах, смартфонах, ноутбуках, телевизорах, мониторах и прочей аудиоаппаратуре.

3.5-мм разъем для наушников в смартфоне Motorola Moto G8+.

Существуют 3 типоразмера: 2.5, 3.5 и 6.35 мм.

• Форм-фактор 2.5-мм использовался в телефонах и музыкальных плеерах примерно до 2006. В настоящее время почти не используется.
• Форм-фактор 3.5-мм используется в подавляющем большинстве существующей электроники.
• Форм-фактор 6.35 мм применяется преимущественно в музыкальной аппаратуре.

Optical S/PDIF

Разъем расшифровывается как Sony/Philips Digital Interface и используется для передачи цифрового звука. Такой порт обычно встречается на материнских платах ПК и в телевизорах.

Вывод

В статье собраны наиболее актуальные виды разъемов, что встречаются в различной аппаратуре. Индустрия движется в направлении цифровой передачи звука и видео, что ведет к постепенному вытеснению аналоговых портов. Так же растет необходимость в скорости обмена информации, из-за чего производители продолжат активное внедрение новых протоколов передачи данных.

Какие у вас имеются вопросы? Оставляйте сообщения в комментариях под статьей.

Виды USB разъемов: основные отличия и особенности

В настоящее время существует несколько видов USB разъемов (Universal Serial Bus — универсальная последовательная шина), которые бывают трех версий – USB v1. 1, USB v2.0 и USB v3.0. Версия v1.1 практически почти не используется по причине слишком низкой скорости передачи данных (12 Мбит/сек), поэтому применяется только для совместимости.

Вторая версия USB 2.0 сейчас занимает доминирующее положение на рынке. Большинство современных устройств поддерживают эту версию, которая обеспечивает скорость обмена информацией 480 Мбит/сек, что эквивалентно скорости копирования на уровне 48 Мбайт/сек. Однако, по причине неидеальной реализации и конструктивных особенностей, на практике реальная скорость редко превышает 30-33 Мбайт/сек. Многие жесткие диски способны считывать информацию со скоростью в 3-4 раза больше.

Разъем USB v2.0 является узким местом, которое тормозит работу современных накопителей. В то же время для мышек, клавиатур и некоторых других устройств это не имеет большого значения. Третья версия USB v3.0 маркируется синим цветом, что обозначает принадлежность к последнему поколению. Пропускная способность третьей версии USB обеспечивает скорость 5 Гбит/сек, что эквивалентно 500 Мбайт/сек. С учетом того обстоятельства, что современные винчестеры обладают скоростью 150-170 Мбайт/сек, третья версия USB обладает большим запасом скорости передачи данных.

Конструктивно версии USB 1.1 и 2.0 полностью совместимы между собой. В случае, если одна из соединяемых сторон поддерживает версию v1.1, то обмен данными будет происходить на пониженной скорости, а операционная система выдаст сообщение: «Устройство может работать быстрее», что будет означать, что в компьютере используется быстрый порт USB 2.0, а подключаемое устройство версии 1.1 — медленное. Совместимость версий USB 2.0 и 3.0  выглядит несколько иначе. Любое устройство USB v2.0 можно подключить к порту третьей версии, обозначенному синим цветом. А вот обратное подключение (за исключением типа А) невозможно. В современных кабелях и устройствах USB v3.0 имеются дополнительные контакты, которые позволяют увеличить скорость интерфейса.

Питание USB

Любой разъем USB питается напряжением 5 В и током до 0,5 А, а для USB версии 3. 0 – 0,9 А. Практически это значит, что максимальная мощность подключаемого устройства не превышает 2,5 Вт или 4,5 Вт для USB 3.0. По этой причине подключение маломощных и портативных устройств (телефонов, плееров, флэшек, карт памяти) не вызовет проблем, а крупногабаритная и массивная техника имеет питание от внешней сети.

Разъемы USB v2.0 и USB v3.0 классифицируются также по типам (тип A и тип B) и по размерам (MiniUSB и MicroUSB).

USB 2.0 тип A

Разъем USB типа A получил наибольшее распространение и является самым узнаваемым среди существующих. Большинство устройств (мышки, клавиатуры, флэшки, камеры и многие другие) оснащены USB типа A, который был разработан еще в 90-х годах. Главным преимуществом данного порта является надежность, позволяющая выдержать большое количество подключений и не потерять при этом целостность. Хотя сечение разъема прямоугольное, в нем предусмотрена защита от неправильного подключения, поэтому его невозможно воткнуть обратной стороной. Однако он имеет достаточно большие габариты, поэтому не подходит для портативных устройств, что в результате привело к созданию модификаций меньших размеров.

USB 2.0 тип B

Разъем USB тип B пользуется меньшей популярностью. Все модификации типа B, включая Mini и Micro, имеют квадратную или трапециевидную форму. Традиционный полноразмерный тип B – единственный тип, который имеет квадратное сечение. Из-за достаточно больших размеров он применяется в различных периферийных и крупногабаритных стационарных устройствах (сканерах, принтерах, иногда ADSL-модемах). Обычно производители принтеров или многофункциональных устройств редко комплектуют свои изделия таким кабелем, поэтому покупателю приходится приобретать его отдельно.

Mini USB 2.0 Тип B

Причиной появления крошечных разъемов Mini USB тип B стало обилие на рынке миниатюрных устройств. А настоящую массовость им обеспечило появление переносных винчестеров. В отличие от больших разъемов с 4-я контактами, в Mini USB тип B имеется пять контактов, впрочем, один из них не задействован. К сожалению, миниатюризация негативно отобразилась на надежности. В процессе эксплуатации, спустя некоторое время разъем Mini USB  начинает расшатываться, хотя из порта не выпадает. В данное время по-прежнему активно используется в портативных винчестерах, плеерах, кардридерах и другой компактной технике. Вторая модификация Mini USB типа A почти не применяется. На смену Mini USB постепенно приходит более совершенная модификация Micro USB.

Micro USB 2.0 тип B

Разъем Micro USB тип B является модифицированным вариантом предыдущего вида Mini USB тип B и обладает совсем миниатюрными размерами, что позволяет производителям применять его в современной технике с небольшой толщиной. Благодаря улучшенному креплению штекер очень плотно сидит в гнезде и не выпадает из него. В 2011 году данный вид разъема был утвержден в качестве единого стандарта для зарядки для смартфонов, телефонов, планшетов, плееров и прочей портативной техники. Такое решение позволяет при помощи одного кабеля заряжать весь парк электроники. Стандарт демонстрирует тенденции роста и можно предположить, что через несколько лет им будут оснащаться практически все новые устройства. Тип А  применяется крайне редко.

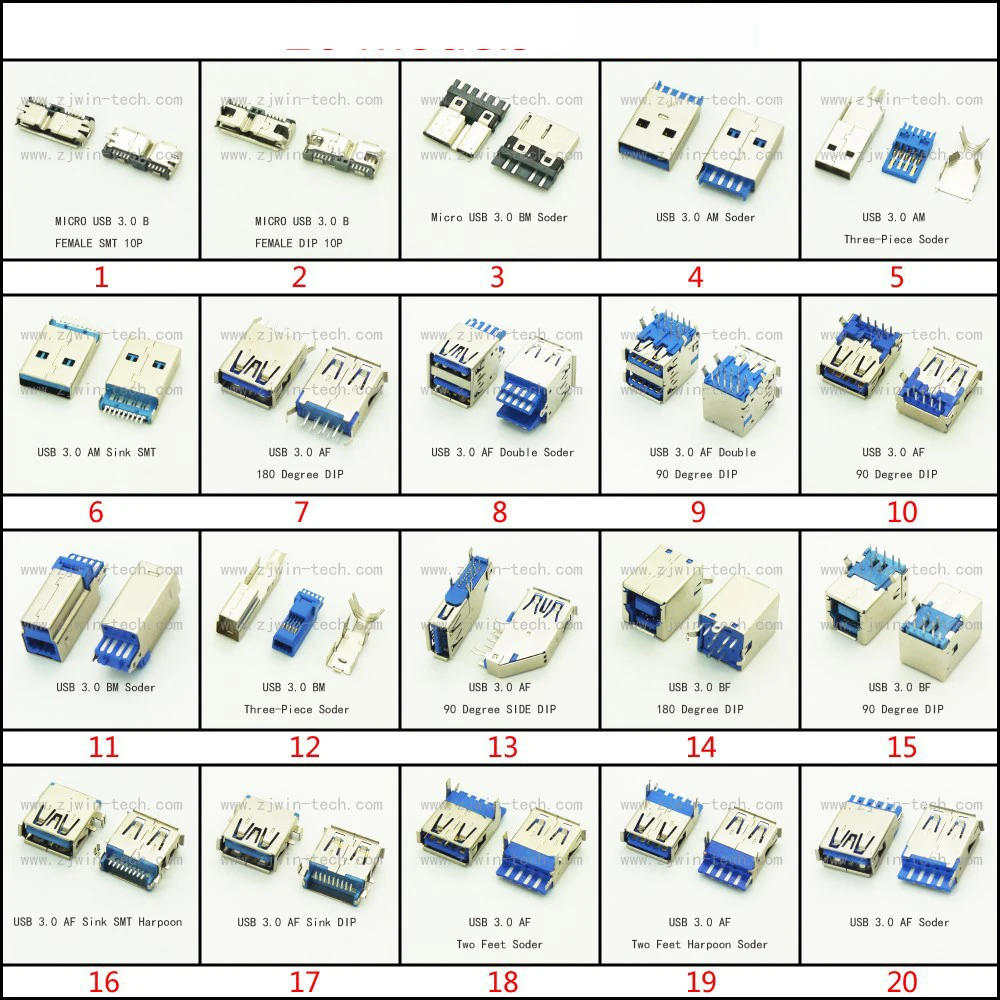

USB 3.0 тип A

Стандарт USB 3.0 обеспечивает значительно более высокую скорость обмена данными. Дополнительные контакты, позволившие увеличить скорость, привели к изменению вида почти всех разъемов USB третьей версии. Однако, внешне тип A не изменился, за исключением синего цвета сердцевины. Это значит, что обратная совместимость сохранена. Другими словами, устройство USB 3.0 типа А можно подключить в порт USB второй версии и наоборот. В этом состоит главное отличие разъема от других разъемов версии 3.0. Такие порты обычно встречаются в современных ноутбуках и компьютерах.

USB 3.0 тип B

USB 3.0 тип B используется в средних и крупных высокопроизводительных периферийных устройствах – NAS, а также в стационарных жестких дисках. Разъем претерпел большие изменения, поэтому его нельзя подключить к USB 2. 0, в частности к USB 2.0 тип B. Кабели с такими разъемами тоже продаются не часто.

Micro USB 3.0

Micro USB 3.0 является наследником “классического” разъема Micro USB и обладает теми же характеристиками – компактность, надежность, качественное соединение, но при этом обеспечивает более высокую скорость передачи данных. В основном используется в современных внешних сверхскоростных жестких накопителях и SSD. Приобретает все большую популярность. Разъем во многом  дублирует Micro USB второй версии.

Отличие Micro USB и Mini USB.

Пользователи иногда путают разъемы Mini USB с Micro USB, которые действительно похожи. Главное отличие заключается в том, что у первого чуть больше размеры, а у второго на задней стороне имеются специальные защелки, по которым проще всего отличить эти два вида разъемов. По остальным параметрам они идентичны. На сегодняшний день существует много устройств с этими видами разъемов, поэтому предпочтительнее иметь два различных кабеля.
