Rgb led controller инструкция на русском. Контроллер RGB LED: полное руководство по управлению многоцветной светодиодной лентой

Как работает контроллер RGB LED. Какие бывают типы пультов управления. Как подключить и настроить RGB-контроллер. Какие функции доступны для управления цветом и яркостью светодиодной ленты.

Что такое RGB LED контроллер и для чего он нужен

RGB LED контроллер — это устройство для управления многоцветной светодиодной лентой или другими RGB-светильниками. Он позволяет менять цвет, яркость и режимы работы RGB-освещения.

Основные функции RGB-контроллера:

• Выбор цвета из палитры 16 миллионов оттенков
• Регулировка яркости
• Включение динамических режимов и эффектов
• Синхронизация с музыкой
• Управление по таймеру
• Группировка нескольких устройств

Благодаря контроллеру можно полностью раскрыть потенциал RGB-подсветки и создать нужную атмосферу в помещении.

Типы RGB LED контроллеров

RGB-контроллеры различаются по способу управления и функциональности:

1. Контроллеры с ИК-пультом

Самый простой и бюджетный вариант. Управление осуществляется с помощью инфракрасного пульта. Недостаток — необходимость прямой видимости между пультом и контроллером.

2. Радиочастотные (RF) контроллеры

Более продвинутый вариант с радиопультом. Не требуют прямой видимости, имеют больший радиус действия (до 20-30 м). Некоторые модели позволяют синхронизировать несколько контроллеров.

3. Контроллеры с управлением по Wi-Fi

Дают возможность управлять RGB-подсветкой со смартфона через специальное приложение. Имеют расширенный функционал, позволяют настраивать сценарии и режимы работы.

4. Bluetooth-контроллеры

Также управляются со смартфона, но через Bluetooth-соединение. Радиус действия меньше, чем у Wi-Fi моделей (до 10-15 м).

Как выбрать RGB LED контроллер

При выборе RGB-контроллера следует учитывать следующие параметры:

• Тип управления (ИК, RF, Wi-Fi, Bluetooth)
• Поддерживаемое напряжение питания (обычно 12В или 24В)
• Максимальный ток нагрузки
• Количество каналов (для RGB — 3 канала, для RGBW — 4)
• Наличие дополнительных функций (синхронизация с музыкой, таймер и т.д.)
• Совместимость с экосистемой умного дома

Важно, чтобы характеристики контроллера соответствовали параметрам используемой светодиодной ленты.

Подключение и настройка RGB LED контроллера

Процесс подключения RGB-контроллера обычно состоит из следующих этапов:

1. Подключение контроллера к блоку питания
2. Соединение выходов контроллера с RGB-лентой
3. Подключение пульта управления или настройка подключения к Wi-Fi/Bluetooth
4. Тестирование работы и настройка режимов

Схема подключения может отличаться в зависимости от модели контроллера. Важно строго соблюдать полярность при подключении.

Основные функции управления RGB LED контроллером

Современные RGB-контроллеры предлагают широкий набор функций для управления подсветкой:

Выбор цвета

Обычно доступен выбор из 16 миллионов оттенков с помощью цветового круга или RGB-слайдеров. Некоторые модели позволяют сохранять пользовательские цвета.

Регулировка яркости

Яркость можно регулировать в диапазоне 0-100% для создания нужной интенсивности освещения.

Динамические режимы

Большинство контроллеров имеют предустановленные динамические эффекты:

• Плавное изменение цветов
• Стробоскоп
• Бегущая волна
• Случайное мерцание
• Эффект огня/свечи

Обычно можно регулировать скорость и яркость эффектов.

Синхронизация с музыкой

Многие модели позволяют синхронизировать работу подсветки с ритмом музыки через встроенный микрофон или аудиовход.

Дополнительные возможности RGB LED контроллеров

Продвинутые модели RGB-контроллеров могут иметь расширенный функционал:

Управление по таймеру

Позволяет настроить автоматическое включение/выключение подсветки или смену режимов в заданное время.

Группировка устройств

Дает возможность объединять несколько контроллеров в группы для синхронного управления.

Интеграция с умным домом

Некоторые Wi-Fi контроллеры совместимы с популярными системами умного дома (Google Home, Amazon Alexa) и позволяют управлять освещением голосом.

Создание сценариев

Функция для настройки последовательности режимов и эффектов, активируемых одной кнопкой.

Применение RGB LED контроллеров

RGB-контроллеры широко используются для управления декоративной подсветкой в различных сферах:

• Домашний интерьер (подсветка потолков, мебели, ниш)
• Коммерческие помещения (магазины, кафе, рестораны)
• Наружное освещение зданий и ландшафтный дизайн
• Сценическое и студийное освещение
• Автомобильный тюнинг

Гибкие возможности настройки позволяют создавать уникальные световые эффекты и атмосферу для любого пространства.

Советы по использованию RGB LED контроллера

Несколько рекомендаций для эффективного использования RGB-контроллера:

• Внимательно изучите инструкцию перед подключением
• Используйте качественный блок питания подходящей мощности
• Не превышайте максимально допустимую нагрузку на контроллер
• Располагайте контроллер в месте с хорошей вентиляцией
• Периодически обновляйте прошивку контроллера (для Wi-Fi моделей)
• Экспериментируйте с различными режимами для создания нужной атмосферы

При правильном подключении и настройке RGB LED контроллер позволит полностью раскрыть потенциал вашей светодиодной подсветки и создать неповторимые световые эффекты.

Управление светодиодной лентой с пульта: виды и функции ПДУ

Многоцветные светодиодные ленты RGB имеют возможность управления цветом. Для этой цели используются RGB контроллер и взаимодействующий с ним по радиоканалу пульт дистанционного управления (ПДУ). Ничего сложного в этом процессе нет, но все же интересно знать, как организовать управление светодиодной ленты при помощи ПДУ и что для этого нужно. Разберемся с этими вопросами в рамках данной статьи.

Содержание

1. Какими лентами можно управлять
2. Виды пультов
3. Видео
4. Где применить
5. Заключение

Какими лентами можно управлять

Теоретически управлять можно любой лентой, которая имеет возможность подключения к RGB контроллеру с пультом управления. На практике это любые RGB ленты.

Одноцветные не имеют возможности управления с ПДУ, т.к. экономически это невыгодно. Поэтому управлять можно только многоцветными лентами.

Виды пультов

Всего в продаже встречается два основных вида ПДУ:

1. Кнопочные.
2. Сенсорные.

Назначение и функциональные возможности у них одинаковые, а вот исполнение разное.

Простые кнопочные пульты ДУ встречаются в различных вариантах исполнения. Зачастую они похожи на пульты от телевизора или музыкального центра. Как правило, на ПДУ расположены цветные кнопки, нажатие которых и включает на ленте RGB соответствующий цвет. Например, если нажать на кнопку красного цвета, то светодиодная лента загорится красным цветом. Если нажать на желтую кнопку, то загорится желтый цвет. Управление осуществляется по радиоканалу, передающегося инфракрасным лучом.

Функциональные клавиши позволяют регулировать силу излучения света, выключать и включать ленту, а также выполнять некоторые другие функции, например плавное переливание цветов от синего к красному, от красного к зеленому, от зеленого к желтому и т.д. Иногда этот режим называют – Танец цветов. При помощи пульта можно настраивать скорость цветов, их мерцание и многое другое.

Наличие подобных функций зависит от варианта исполнения самого ПДУ. Естественно, чем дороже пульт, тем больше этих функций.

Функция регулировки силы излучения света очень удобна в работе. Она позволяет создать необходимый уровень свечения в помещении и тем самым выполняет роль диммера. В пульте есть несколько основных режимов:

• яркий свет – яркость 100%;
• ночник – нежно – голубой цвет;
• медитация – зеленый цвет;

Сенсорные пульты очень простые в исполнении. Они оснащены сенсорным кольцом, прикасаясь к которому меняется цвет свечения. Удерживая кнопку 3 секунды, включается режим плавного переключения цветом с небольшими паузами. Функций у сенсорного ПДУ много, а вот кнопка всего одна. Для ознакомления со всеми, рекомендуем внимательно почитать паспорт на сенсорный ПДУ.

Видео

Для наглядного ознакомления, как происходит управление и выглядит пульт ДУ, рекомендуем посмотреть интересное видео о контроллере для светодиодной ленты RGB с пультом дистанционного управления на 44 кнопки.

Где применить

Основная область применения многоцветных светодиодных лент с пультом ДУ, это организация подсветки в интерьере квартиры, дома. Например, при подсветке потолка, карниза штор, телевизора, стены, шкафов на кухне и других предметов.

Большую популярность они нашли в подсветке натяжного потолка. Получаются очень интересные дизайнерские решения, т.к. материал натяжного потолка хорошо рассеивает свет и позволяет получить мягкие цвета.

Вообще, это удивительное устройство из светодиодов нашло большую популярность, как в быту, так и на производстве. Современные источники света (светодиоды) имеют массу достоинств, поэтому активно внедряются в жизнь человека.

Еще одним отличным вариантом применения считается организация подсветки ступеней лестницы. Во-первых это позволяет выделить опасную зону в доме, во-вторых подсветить лестницу можно любым цветом, в любое время. Подобную подсветку очень любят дети, поэтому можно быть уверенным, что дети будут внимательнее на такой лестнице, т.к. буду обращать внимание на нее.

Вообще подсветить можно все, что душе пожелается, главное, чтобы Вам это нравилось и доставляло удовольствие. Не забывайте и про практическую выгоду!

Заключение

Выбирая пульт ДУ для управления светодиодной лентой RGB, обращайте внимание на функциональные возможности устройства. Чем больше функций, тем выше стоимость. Если шагаете в ногу со временем, и Вам не жалко денег на технологичные устройства, обратите внимание на сенсорные ПДУ.

Руководство по эксплуатации светодиодного контроллера MIBOXER FUT037S RGB

Подчиненный новый бренд
Контроллер светодиодов RGB (номер модели: FUT037S)
Светодиодный контроллер RGBW (номер модели: FUT038S)

Особенности

Контроллер использует широко используемую беспроводную технологию 2.4 ГГц с функциями низкого энергопотребления, длительной передачи сигнала, сильной защиты от помех и т. Д. Контроллер имеет функции автоматической передачи и автоматической синхронизации. Широко используется для управления гостиничным и домашним освещением.

RGB LED контроллер
Номер модели: FUT037S
Рабочий объемtagе: DC12V ~ 24 В
Выход: 6А / канал
Общий выход: Макс 12А
Выходное соединение: общий анод
RF: 2.4GHz
Максимальное расстояние управления: 30 м
Рабочая температура: -10 ~ 40 ° C

	16 миллионов цветов на выбор
	Смешайте красный, зеленый и синий свет, чтобы отрегулировать цветовую температуру
	Тусклая яркость / насыщенность
	Технология беспроводной передачи 2.4G RF
	дистанционное управление Расстояние управления 30 м
	Управление приложением для смартфона (Необходим шлюз 2.4 ГГц)
	Поддержка стороннего голосового управления (Необходим шлюз 2. 4 ГГц)

Светодиодный контроллер RGBW
Номер модели: FUT038S
Рабочий объемtagе: DC12V ~ 24 В
Выход: 6А / канал
Общий выход: Макс 12А
Выходное соединение: общий анод
RF: 2.4GHz
Максимальное расстояние управления: 30 м
Рабочая температура: -10 ~ 40 ° C

	16 миллионов цветов на выбор
	Тусклая яркость / насыщенность
	Технология беспроводной передачи 2.4G RF
	дистанционное управление Расстояние управления 30 м
	Управление приложением для смартфона (Необходим шлюз 2.4 ГГц)
	Поддержка стороннего голосового управления (Необходим шлюз 2.4 ГГц)

Таблица динамического режима 1 (по умолчанию)

Число	Динамический режим	Яркость / Насыщенность / Скорость
1	Вторник на масляной неделе	регулируемый
2	Автоматическая смена цвета
3	Сэм
4	драгоценный камень
5	Сумерки
6	Американская
7	Жирный вторник
8	Вечеринка
9	Медленный всплеск цвета

Таблица динамических режимов 2 (необходимо переключать вручную)

Число	Динамический режим	Яркость / Насыщенность / Скорость
1	Постепенное изменение цвета	регулируемый
2	Белый свет Постепенное изменение
3	Постепенное изменение RGB
4	Семь цветов прыгают, чтобы измениться
5	Перейти, чтобы изменить случайным образом
6	Постепенное изменение красного света + мигание 3 раза
7	Постепенное изменение зеленого света + Вспышка 3 раза
8	Постепенное изменение синего света + Вспышка 3 раза
9	Постепенное изменение белого света + Вспышка 3 раза

Передача сигнала

Один контроллер полосы может передавать сигналы от пульта дистанционного управления другому контроллеру в пределах 30 м, если контроллер полосы находится в пределах 30 м, расстояние дистанционного управления может быть безграничным.

Синхронизация режимов

Различные контроллеры могут работать синхронно, если они запускаются в разное время, управляются одним и тем же пультом дистанционного управления, в одном динамическом режиме и на расстоянии до 30 метров.
Тот же динамический режим, та же скорость может быть синхронизирована.

Связать / Отменить связь

Совместимость с этими пультами дистанционного управления (приобретается отдельно)

Свет будет работать после подключения к пульту дистанционного управления; для получения более подробной информации, пожалуйста, прочтите удаленную инструкцию.

ШИМ переключение высокой / низкой частоты

report this ad

Переключение на высокую частоту (8 кГц): при включении света

1. Коротко нажмите кнопку «ВЫКЛ» на пульте дистанционного управления один раз;
2. Кратковременно нажмите кнопку «ON» 5 раз в течение 3 секунд, белый свет мигнет 2 раза быстро, показывая успешность.

Переключение на низкую частоту (500 Гц): при условии выключения света

1. Коротко нажмите кнопку «ON» на пульте дистанционного управления один раз;
2. Короткое нажатие на кнопку «ВЫКЛ» 5 раз в течение 3 секунд, белый свет мигает 2 раза медленно, показывая успешность.

Выбор таблицы динамического режима

Выберите таблицу динамического режима 1: Контроллер выключается на 10 секунд, а затем включается. В течение 3 секунд нажмите кнопку «S +» 5 раз, синий световой индикатор медленно мигнет 3 раза, что означает успешное выполнение.
Выберите таблицу динамического режима 2: Контроллер выключается на 10 секунд, а затем включается. В течение 3 секунд нажмите кнопку «S-» 5 раз, желтый световой индикатор медленно мигнет 3 раза, что свидетельствует об успешном завершении операции.

Внимание

1. Пожалуйста, проверьте, есть ли объемtagБлок питания соответствует контроллеру, и, пожалуйста, проверьте соединение катода и анода, в противном случае контроллер выйдет из строя.
2. Пожалуйста, не подключайте провода при включенном питании. Пожалуйста, включайте снова только тогда, когда он находится в правильном соединении и без короткого замыкания.
3. Пожалуйста, не используйте контроллер в местах с большой металлической зоной или рядом с сильными электромагнитными волнами, в противном случае удаленное расстояние будет серьезно нарушено.

Контроллер нельзя использовать во влажной среде
Сделано в Китае

Документы / Ресурсы

8 декабря 202110 декабря 2021Опубликовано вМиБОКСЕРТеги: FUT037S, FUT038S, МиБОКСЕР, RGB LED контроллер, Светодиодный контроллер RGBW

Т.Б. RGB-SG (12см) — Товары

Уникальная дугообразная рамка с ореолом демонстрирует великолепный и яркий визуальный эффект

Технология ENERMAX LED LIGHTING обеспечивает постоянную и равномерную яркость

Т.Б. RGB

Невероятно яркое и ровное освещение без видимых пятен

Прочие

Неравномерное освещение с видимыми пятнами

Синхронизируемая RGB-подсветка через материнскую плату (4-контактный разъем RGB)

Совместимость с 4-контактным разъемом (разъемами) RGB на материнских платах

Пульт дистанционного управления 3-в-1 позволяет пользователям легко выбирать предпочитаемые световые эффекты RGB, цвета и скорость вращения вентилятора

Блок управления ENERMAX RGB может поддерживать до 8 вентиляторов с RGB-подсветкой и 2 светодиодных устройства с RGB-подсветкой

Запатентованная технология подшипников Twister

Долгий срок службы и низкий уровень шума

Съемное лезвие для легкой очистки

Противоударные резиновые прокладки минимизируют вибрацию во время работы

Введение продукта

Сравнение моделей вентиляторов

Модель №	УКТБРГБ12-СГ	УКТБРГБ12-СБ	УКТБРГБ12-ЛФ	УКТБРГБ12-ТУФ
Совместимые продукты	Розничная упаковка	Чемодан ENERMAX-SABERAY	Жидкостный охладитель ENERMAX-LIQFUSION	ENERMAX Power-RevoBron TGA
Светодиод Тип	RGB	RGB	Адресная RGB-подсветка (индивидуальная ИС)	RGB
Скорость	500-1500 об/мин	1000 об/мин	500-2000об/мин	1000 об/мин
Разъем RGB
Определение контактов
Метод управления	Через Т. Б. Блок управления RGB	Через заголовок RGB	* Через адресуемый разъем RGB (назначение 4-контактного разъема RGB: 5V/D/G)	Через заголовок RGB

* Обратите внимание, какой тип определения контактов поддерживается материнской платой

.

Общие данные

Модель	УКТБРГБ12-СГ
Вентиляторы/Модель	1
Размер (мм)	120 (Ш) x 120 (В) x 25 (Г)
Скорость (об/мин)	1500 (±10%) *500-1500 (±10%) через пульт дистанционного управления
Расход воздуха (куб. фут/мин)	47,53 (макс.)
Расход воздуха (м³/ч)	80,75 (макс.)
Статическое давление (мм-ч3О)	1,66 (макс. )
Максимальный шум вентилятора (дБА)	22
Номинальное напряжение вентилятора (В)	12
Номинальный ток вентилятора (А)	0,15
Номинальное напряжение Светодиод RGB (В)	12
Номинальный ток светодиода RGB (A)	0,3
MTTF (часы)	≧160 000 при 25°C
Соединитель	6-контактный
Аксессуар	4 винта

информация о доставке

EAN	4713157723505
СКП	819315023501
Размер коробки	132 х 125 х 30 мм
Вес брутто / единица	188 г
Размер коробки	420 х 320 х 280 мм
Кол-во/коробка	60 шт.
Вес брутто/коробка	12,3 к

Jm Zengge ZJ-YBCDS-RGB1-I40A RGB BT Светодиодный контроллер управления звуком. Руководство пользователя

Jm Zengge ZJ-YBCDS-RGB1-I40A RGB BT Светодиодный контроллер управления звуком.
Руководство пользователя.



Категория	Контроллер светодиодов
Принцип доминирования	BT
APP 0 5 9061 ZE 9 03610 NG0051
Язык	Китайский, английский, немецкий, французский, испанский, чешский, хинди, итальянский, японский, корейский, польский, португальский, русский.	ConstantvoltageMOSFET
Channels	GRB
Input Voltage	DC(5-24)V
Max Output Power	144W
Work For	LED Strip other constant voltage lights
Connect Method	Common Anode
Working Temperature	-20~+55℃
Control Distance	BT:20m
Сертификация	CE, ROHS, FCC
Гарантия	1 Год
Чистый вес	20,6G
ИметиMM

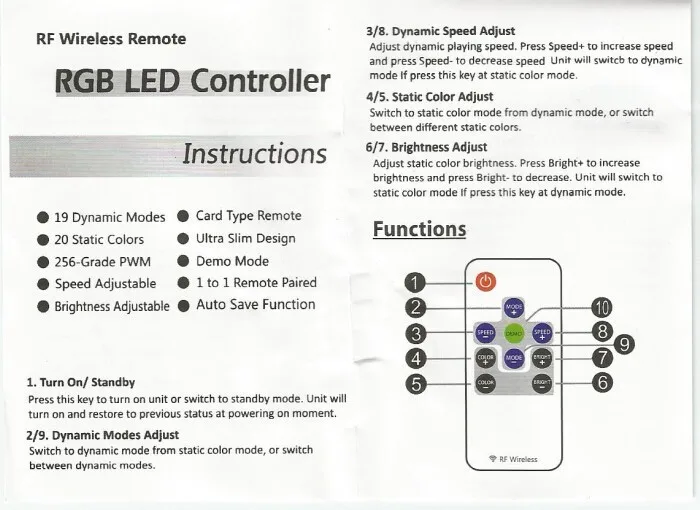

Инструкция по удаленному контроллеру

Инструкция по интерфейсу приложения

a) Цвета
Поддержка управления 16 миллионами цветов и регулировкой яркости. ” и вызывается коротким нажатием той же кнопки. В верхнем левом углу дисплея отдельные каналы R/G/B можно вызывать отдельно и регулировать в диапазоне 0–255 для получения желаемых цветов.

b) Функции
20 предустановленных динамических режимов, удобных для прямого доступа пользователей к различным режимам освещения.
Поддержка индивидуальных цветов и сохранение.
Каждая группа из 16 цветов может быть выбрана для различных преобразований цветов, и для выбора есть три динамических режима постепенного изменения, скачка и стробоскопа. Добавлена ​​функция режима свечи, свободно регулируйте яркость, скорость и цвет, свет можно настроить так, чтобы он дышал и бил, как свет свечи, чтобы создать теплую атмосферу.

c) Микрофон
Щелкните/перейдите к интерфейсу «Микрофон» в ПРИЛОЖЕНИИ. В этой функции подключенный светодиодный индикатор загорается в зависимости от громкости/шума снаружи, как микрофон. Это также работает при воспроизведении музыки или шуме снаружи, свет начнет «танцевать» в другом ритме. Чувствительность микрофона регулируется ползунком. Есть два способа ввода аудиосигнала на контроллер: встроенный микрофон приложения и внешний микрофон (для версии с управлением звуком).

d) Музыка
Функция синхронизации освещения и музыкального ритма
Системе IOS необходимо загрузить музыкальные файлы из iTunes или импортировать музыку с ПК в соответствии с инструкциями, чтобы синхронизировать свет с музыкальным ритмом. Системе Android необходимо загрузить музыкальные файлы на мобильный телефон для использования.

e) Кинотеатр
Получение цвета с помощью камеры мобильного телефона и автоматическое изменение цветового эффекта в соответствии с изображением на экране телевизора, создавая прекрасную атмосферу просмотра.

f)Камера
Функция захвата фона камерой
Ручной режим: нажмите вручную, чтобы выбрать, куда в данный момент направлена ​​камера для распознавания и преобразования цвета.
Автоматический режим: область, на которую направлена ​​камера, является областью окрашивания, и цвет света будет соответствующим образом изменен.

g) Групповая функция
Этот режим позволяет вам создавать различные группы для управления более чем одним контроллером, например, если у вас есть 5 контроллеров, вы можете использовать 2 устройства в своей гостиной, а остальные на вашем патио. Функция группировки позволяет управлять этими устройствами по отдельности или сгруппировать их вместе как единое целое.

h) Функция постепенного переключения или переключения с задержкой
Вы можете настроить таймер на задержку или постепенное включение и выключение света в соответствии с вашими предпочтениями.

i) Таймер освещения
Вы можете автоматически включать и выключать свет в указанное время, настроив таймер. Для этого нажмите на значок часов в правом верхнем углу, затем следуйте подсказкам, чтобы установить таймеры для автоматического включения/выключения света с заданными цветами или изменения режимов в указанное время.

сообщите об этом объявлении

ВНИМАНИЕ

1. Пожалуйста, используйте продукт в сухой среде.
2. Пожалуйста, используйте входное напряжение 5-24 В постоянного тока, не подключайте напрямую к 220 В переменного тока.
3. Для изделия требуется соединение с общим анодом. Неправильное подключение приведет к неисправности.

Заявление FCC
Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 Правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

• Переориентируйте или переместите приемную антенну.
• Увеличьте расстояние между оборудованием и приемником.
• Подключите оборудование к розетке цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.

Предостережение: Любые изменения или модификации данного устройства, не одобренные явным образом производителем, могут привести к аннулированию вашего права на эксплуатацию этого оборудования.
Это устройство соответствует части 15 Правил FCC. Эксплуатация осуществляется при соблюдении следующих двух условий: (1) это устройство не должно создавать вредных помех, и (2) это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу.
Информация о воздействии радиочастотного излучения
Данное оборудование соответствует ограничениям по радиационному излучению Федеральной комиссии по связи, установленным для неконтролируемой среды. Это оборудование следует устанавливать и эксплуатировать на расстоянии не менее 20 см между радиатором и вашим телом.
