Основные типы разъемов RJ и их назначение
Разъемы RJ (Registered Jack) — это стандартизированные телекоммуникационные разъемы, широко используемые для подключения различного оборудования. Существует несколько основных типов разъемов RJ:
- RJ11 — 6-позиционный 4-контактный разъем, применяется для подключения телефонных аппаратов
- RJ12 — 6-позиционный 6-контактный разъем, используется в системных телефонах
- RJ45 — 8-позиционный 8-контактный разъем, стандарт для компьютерных сетей Ethernet
- RJ10 — 4-позиционный 4-контактный разъем, применяется в телефонных трубках
Каждый тип разъема RJ имеет свое назначение и характеристики. Правильный выбор разъема важен для обеспечения надежного соединения и передачи данных в телекоммуникационных системах.

Особенности и применение разъема RJ45
RJ45 является наиболее распространенным разъемом для построения локальных компьютерных сетей. Основные особенности RJ45:
- 8 контактов для передачи данных
- Поддержка скоростей до 10 Гбит/с
- Применяется с витой парой категорий 5e, 6, 6a
- Существуют экранированные и неэкранированные версии
- Используется в сетях Ethernet, IP-телефонии, системах видеонаблюдения
Какие преимущества дает использование разъема RJ45 в современных сетях? RJ45 обеспечивает высокую скорость передачи данных, простоту монтажа и универсальность применения. Это делает его оптимальным выбором для большинства сетевых задач.
Разъемы RJ11 и RJ12: в чем разница?
RJ11 и RJ12 внешне похожи, но имеют ряд отличий:
Характеристика | RJ11 | RJ12 |
---|---|---|
Количество позиций | 6 | 6 |
Количество контактов | 4 | 6 |
Основное применение | Телефонные линии | Системные телефоны |
Когда следует использовать RJ11, а когда RJ12? RJ11 подходит для обычных телефонных линий, где достаточно 4 контактов. RJ12 применяется в многолинейных телефонных системах, где требуется 6 контактов для дополнительных функций.

Экранированные и неэкранированные разъемы RJ
Разъемы RJ могут быть экранированными и неэкранированными. В чем их отличия?
- Экранированные разъемы имеют металлический экран, защищающий от электромагнитных помех
- Неэкранированные разъемы проще и дешевле, но более восприимчивы к помехам
- Экранированные разъемы рекомендуются для промышленных условий с высоким уровнем помех
- Неэкранированные подходят для офисных и домашних сетей
Как выбрать между экранированным и неэкранированным разъемом? Учитывайте уровень электромагнитных помех в месте установки и требования к надежности передачи данных. В большинстве случаев неэкранированные разъемы обеспечивают достаточное качество соединения.
Обжим разъемов RJ: инструменты и техника
Для качественного обжима разъемов RJ необходимы специальные инструменты и навыки:
- Обжимной инструмент (кримпер) для RJ-разъемов
- Инструмент для зачистки кабеля
- Кабельный тестер для проверки обжима
Основные этапы обжима разъема RJ45:
- Зачистка внешней оболочки кабеля
- Расположение проводников в правильном порядке
- Обрезка проводников до нужной длины
- Вставка проводников в разъем
- Обжим разъема с помощью кримпера
- Проверка качества обжима тестером
Какие ошибки чаще всего допускаются при обжиме разъемов RJ? Наиболее распространены неправильный порядок проводников, недостаточное обжатие и повреждение проводников. Тщательное соблюдение технологии и использование качественных инструментов позволяет избежать этих проблем.

Стандарты разводки разъемов RJ45
Для разъемов RJ45 используются два основных стандарта разводки проводников:
- T568A
- T568B
Порядок цветов проводников для каждого стандарта:
Контакт | T568A | T568B |
---|---|---|
1 | Бело-зеленый | Бело-оранжевый |
2 | Зеленый | Оранжевый |
3 | Бело-оранжевый | Бело-зеленый |
4 | Синий | Синий |
5 | Бело-синий | Бело-синий |
6 | Оранжевый | Зеленый |
7 | Бело-коричневый | Бело-коричневый |
8 | Коричневый | Коричневый |
Какой стандарт лучше использовать — T568A или T568B? Оба стандарта равнозначны по характеристикам. T568B более распространен в Северной Америке, T568A — в остальном мире. Главное — использовать один стандарт на обоих концах кабеля.
Разъемы RJ для различных категорий кабеля
Разъемы RJ45 выпускаются для разных категорий витой пары:
- Cat5e — до 1 Гбит/с
- Cat6 — до 10 Гбит/с на коротких дистанциях
- Cat6a — до 10 Гбит/с на расстоянии до 100 м
- Cat7 — до 100 Гбит/с
Как правильно подобрать разъем под категорию кабеля? Разъем должен соответствовать категории кабеля или превосходить ее. Например, для кабеля Cat6 нужно использовать разъемы Cat6 или Cat6a. Использование разъема более низкой категории приведет к ухудшению характеристик линии.

Применение разъемов RJ в современных телекоммуникациях
Разъемы RJ широко используются в различных телекоммуникационных системах:
- Компьютерные сети Ethernet
- Телефония, в том числе IP-телефония
- Системы видеонаблюдения
- Промышленные сети
- Системы «умный дом»
Почему разъемы RJ остаются актуальными в эпоху беспроводных технологий? Проводные соединения на базе разъемов RJ обеспечивают более высокую скорость и надежность передачи данных по сравнению с беспроводными технологиями. Это особенно важно для критически важных систем и приложений, требующих стабильного соединения.
Разъемы RJ-45 для ноутбуков
Разъемы RJ-45 (ethernet), предназначенные для использования в ноутбуках (монтаж на плату), представлены на данной странице.
Пожалуйста, выберите необходимый вам разъем (сетевой порт).
В категории 44 товара
Сортировка по алфавитуВначале дорожеВначале дешевлеНовые в началеНовые в конце
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
%
Пожалуйста, заполните контактную информацию.
Наш сотрудник свяжется с Вами в рабочее время для уточнения сроков и условии доставки.
Куда вам позвонить
Адрес доставки
Ваш комментарий
Разъемы RJ в Миассе: 500-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Миасс
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Сельское хозяйство
Сельское хозяйство
Мебель и интерьер
Мебель и интерьер
Промышленность
Промышленность
Все категории
ВходИзбранное
ЭлектротехникаРеле и разъемыРазъемы и соединителиРазъемы RJ 45Разъемы RJ
Aopen Коннектор RJ-45 (8P8C) CAT 5Е (100 шт. ) (ANM005-1/100) [6938510882004]
В МАГАЗИНЕще цены и похожие товары
Разъем RJ-45 UTP для кабеля кат. 6, 8P8C в блистере TDM {SQ0561-0008} упак 10 шт Бренд: TDM
В МАГАЗИНЕще цены и похожие товары
ROXTONE RJ45C5E-PH-BK Ethernet Разъем RJ45(часть A) CAT5e, 150 МГц, макс. AWG26, металлический зажим, с удобным держателем сердечника провода (деталь
В МАГАЗИНЕще цены и похожие товары
Hyperline CA2-KJ-C6-BK Проходной адаптер (coupler), RJ-45(8P8C) формата Keystone Jack, категория 6, 4 пары, черный
В МАГАЗИНЕще цены и похожие товары
Hyperline PLUG-8P8C-U-C6 Разъем RJ-45(8P8C) под витую пару, категория 6 (50 µ»/ 50 микродюймов), универсальный (для одножильного и многожильного кабел
В МАГАЗИНЕще цены и похожие товары
Neutrik NE8FAV-Y110 панельный разъем RJ45 под зажим провода IDC-110, пластиковый
В МАГАЗИНЕще цены и похожие товары
Neutrik NE8FDY-C6 разъем RJ45 панельный, для CAT6, монтаж провода IDC экранированный
В МАГАЗИНЕще цены и похожие товары
Gembird коннектор кат 5, экранированный RJ45 FTP8P8C(100 шт. в уп.)
В МАГАЗИНЕще цены и похожие товары
Rexant (03-1011) Гнездо вставка RJ-45 (Keystone Jack) CAT5e, ТИП-1
В МАГАЗИНЕще цены и похожие товары
ITK CS1-1C5EU-11 Модуль Keystone Jack кат. 5E UTP 110 IDC 90 град.
В МАГАЗИНЕще цены и похожие товары
Rexant Разъем RJ-50(10P10C) под витую пару, UTP, категория 3, универсальный
ПОДРОБНЕЕЕще цены и похожие товары
Rexant Разъем телефонный на кабель, штекер 6Р4С (Rj-11), под обжим (5шт.)
ПОДРОБНЕЕЕще цены и похожие товары
PROconnect Light Разъем RJ-45(8P8C) под витую пару, UTP, категория 5e
ПОДРОБНЕЕЕще цены и похожие товары
Rexant Модуль Keystone Jack RJ-45(8P8C), UTP неэкранированный, категория 5e, тип 180 градусов, белый
ПОДРОБНЕЕЕще цены и похожие товары
Проходной адаптер, RJ-45(8P-8C), FTP экранированный, категория 6, (гнездо-гнездо), REXANT
ПОДРОБНЕЕЕще цены и похожие товары
Rexant Модуль Keystone Jack RJ-45(8P8C), UTP неэкранированный, категория 5e, тип 180 градусов,самозажимной, белый
ПОДРОБНЕЕЕще цены и похожие товары
Rexant Разъем сетевой LAN на кабель, штекер 8Р8С (Rj-45), под обжим (2шт. )
ПОДРОБНЕЕЕще цены и похожие товары
Rexant Разъем RJ-45(8P8C) под витую пару, UTP, категория 6 (50 шт в упаковке)
ПОДРОБНЕЕЕще цены и похожие товары
Rexant Модуль Keystone Jack RJ-12(6P4C), UTP неэкранированный, категория 3, c отводами 82мм
ПОДРОБНЕЕЕще цены и похожие товары
Rexant Модуль Keystone Jack RJ-12(6P4C), FTP экранированный, категория 3, на плату
ПОДРОБНЕЕЕще цены и похожие товары
PROconnect Разъем RJ-45(8P8C) под витую пару, UTP, категория 5e
ПОДРОБНЕЕЕще цены и похожие товары
Rexant Разъем сетевой LAN на кабель, штекер 8Р8С (Rj-45) под обжим, категория 6, (10шт.) {06-0085-A10}
В МАГАЗИНЕще цены и похожие товары
Rexant Модуль Keystone Jack RJ-45(8P8C), UTP неэкранированный, категория 5e, тип 180 градусов {03-1012}
В МАГАЗИНЕще цены и похожие товары
ROXTONE RE8FD5I Разъем RJ45 панельный, гнездо, тип-D, монтаж провода IDC
В МАГАЗИНЕще цены и похожие товары
5bites US050A/US005A Коннектор RJ-45 8p8c, зол. напыление 1шт
В МАГАЗИНЕще цены и похожие товары
Rexant (03-1011) Гнездо вставка RJ-45 (Keystone Jack) CAT5e, ТИП-1
В МАГАЗИНЕще цены и похожие товары
Neutrik NE8FDX-P6-B панельный двухсторонний разъем RJ45 для CAT6a (не совместим с CAT6), черненый корпус
В МАГАЗИНЕще цены и похожие товары
ROXTONE RJ45C5E-PH-WT Ethernet разъем RJ45 (часть A) CAT5e, 150 МГц, макс. AWG26, металлический зажим, с удобным держателем сердечника провода (деталь B), нейлоновым защитным корпусом C) со специальной системой зажима кабеля
В МАГАЗИНЕще цены и похожие товары
Коннектор RJ-45 (упак.:20шт)
В МАГАЗИНЕще цены и похожие товары
Разъем сетевой Rexant штекер RJ-45 (8P8C) (2 шт.) {06-0081-A2} Тип: штекер, Бренд: Rexant, Код
В МАГАЗИНЕще цены и похожие товары
Proconnect (05-1021-3) Разъем RJ-45 (8P8C) под витую пару, UTP, CAT5e (100 шт. )
В МАГАЗИНЕще цены и похожие товары
ROXTONE RJ45C5E-PH-BU Ethernet разъем RJ45 (часть A) CAT5e, 150 МГц, макс. AWG26, металлический зажим, с удобным держателем сердечника провода (деталь B), нейлоновым защитным корпусом C) со специальной системой зажима кабеля
В МАГАЗИНЕще цены и похожие товары
ITK CS3-1C5EF Разъём RJ-45 FTP для кабеля кат.5Е
В МАГАЗИНЕще цены и похожие товары
Neomax P88RB03V2I коннектор UTP RJ45 под однож. кабель (со вставкой), Кат.5e (100шт.)
В МАГАЗИНЕще цены и похожие товары
ROXTONE RE8MH Ethernet разъем
В МАГАЗИНЕще цены и похожие товары
Разъем Buro TLUS-037 RJ-11 6p4c (упак.:100шт)
В МАГАЗИНЕще цены и похожие товары

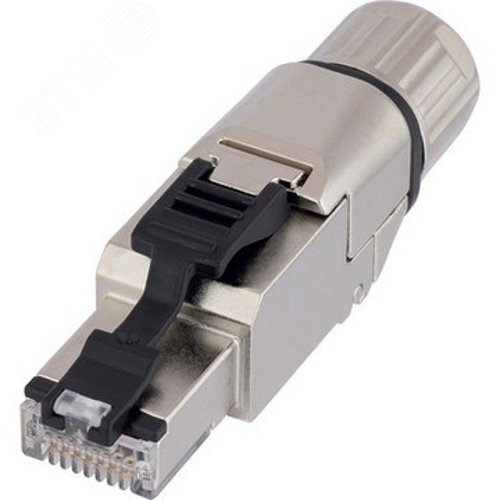

Hyperline PLUE-8P8C-S-C8-SH-BL Разъем полевой оконцовки RJ-45 (8P8C) под витую пару, для одножильног {403353}
В МАГАЗИНЕще цены и похожие товары
Aopen Коннектор RJ-45 (8P8C) CAT 5Е (100 шт. ) (ANM005-1/100) [6938510882004]
В МАГАЗИНЕще цены и похожие товары
Разъем RJ-45 UTP для кабеля кат. 6, 8P8C в блистере TDM {SQ0561-0008} упак 10 шт Бренд: TDM
В МАГАЗИНЕще цены и похожие товары
ROXTONE RJ45C5E-PH-BK Ethernet Разъем RJ45(часть A) CAT5e, 150 МГц, макс. AWG26, металлический зажим, с удобным держателем сердечника провода (деталь
В МАГАЗИНЕще цены и похожие товары
Hyperline CA2-KJ-C6-BK Проходной адаптер (coupler), RJ-45(8P8C) формата Keystone Jack, категория 6, 4 пары, черный
В МАГАЗИНЕще цены и похожие товары
Hyperline PLUG-8P8C-U-C6 Разъем RJ-45(8P8C) под витую пару, категория 6 (50 µ»/ 50 микродюймов), универсальный (для одножильного и многожильного кабел
В МАГАЗИНЕще цены и похожие товары
Neutrik NE8FAV-Y110 панельный разъем RJ45 под зажим провода IDC-110, пластиковый
В МАГАЗИНЕще цены и похожие товары
Neutrik NE8FDY-C6 разъем RJ45 панельный, для CAT6, монтаж провода IDC экранированный
В МАГАЗИНЕще цены и похожие товары
Gembird коннектор кат 5, экранированный RJ45 FTP8P8C(100 шт. в уп.)
В МАГАЗИНЕще цены и похожие товары
Rexant (03-1011) Гнездо вставка RJ-45 (Keystone Jack) CAT5e, ТИП-1
В МАГАЗИНЕще цены и похожие товары
ITK CS1-1C5EU-11 Модуль Keystone Jack кат. 5E UTP 110 IDC 90 град.
В МАГАЗИНЕще цены и похожие товары
2 страница из 18
Наши обжимные разъемы Cat5e и Cat6 Rj45 имеют 8 позолоченных контактов
8 Найдено продуктов
Фильтр
Рейтинг 5 из 5
00
Cat6 RJ45 UTP Позолоченные обжимные разъемы: Позолоченные обжимные разъемы Ethernet Cat6 rj45 UTP для подключения к любому устройству. Хотите ли вы использовать кабели Cat6 для формирования локальной сети или…Подробнее
SKU: NYC-N282
$5,508,99 $5,50 $8,99 $Номинальный 5 из 5
00
UTP Cat6 без инструментов Разъем Rj45: Изначально для подключения различных сетевых кабелей использовались простые разъемы.
Рейтинг 5 из 5
00
Мягкие пластиковые колпачки разъемов RJ45 Для беспрепятственного подключения идеально подходят ботинки разъема RJ45. Эти чехлы для разъемов из мягкого пластика облегчат вам подключение разъемов RJ45. Wheth….Подробнее
SKU: NYC-G107
$2,31–
$3,85 $2,31–
$3,85Рейтинг 5 из 5
00
Cat6 Rj45 EZ Соединители: Вам нужно вырезать определенные измеренные, настраиваемые части из 1000 футов или просто большую массу кабеля? Что ж, для этой цели давайте представим вас Cat6 RJ45 EZ CRUFP C …. Читайте больше
SKU: NYC-N204
$ 6,46—
$ 10,05 $ 6,46—
$ 1000213333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н.2Рейтинг 5.00 из 5
01
Обжимные соединители Cat6 Rj45: Не все виды приложений требуют установки всего 1000-футового кабельного массива. Поэтому, если ваши потребности в кабелях требуют установки настраиваемого кабеля Leng …. Подробнее
SKU: NYC-N203
$ 5,46—
$ 9,92 $ 5,46—
долл.Рейтинг 5 из 5
00
Обжимные соединители Cat6a Rj45: Не все виды приложений требуют установки всего 1000-футового кабельного массива. Поэтому, если ваши потребности в кабелях требуют установки настраиваемой кабельной…Подробнее
Артикул: NYC-N303
8,99 $–
14,99 $ 8,99 $–
14,99 $Рейтинг 5 из 5
00
Соединители Cat6a Rj45 EZ Разъемы Cat6a Rj45 EZ специально разработаны для подключения Ethernet-кабелей Cat6a.
Обжимные соединители имеют легко схватываемые удерживающие чипы, что упрощает обращение с….Подробнее
SKU: NYC-N304
$15,00–
21,99 долл. США 15,00 долл. США–
21,99 долл. СШАРейтинг 5,00 из 5
01
Стандартные обжимные соединители Cat5e Rj45: Не все виды приложений требуют установки всего 1000-футового кабельного массива. Поэтому, если ваши потребности в кабелях требуют установки настраиваемого ….Подробнее
SKU: NYC-N103
9,60 $
Если вы ищете высококачественные разъемы для своих кабелей, не ищите дальше. Компания New York Cables гордится своими экономичными кабельными решениями. Мы производим и продаем не только качественные и высокопроизводительные кабельные бухты, но и простые в использовании и удобные аксессуары, связанные с кабелем. Кабельные соединители очень удобны, когда вам нужно вырезать и обрезать желаемую длину из больших объемов кабеля. Не каждое другое кабельное приложение требует огромных объемов кабеля для установки: существует множество потребностей в кабелях, которые требуют использования кабелей нестандартной длины, и именно здесь вам нужны правильные разъемы.
У нас есть два типа соединителей: обжимные соединители Cat5e и Cat6 Rj45 и обжимные соединители Cat5e и Cat6 Rj45EZ. Наши обжимные соединители Cat5e и Cat6 Rj45 имеют 8 позолоченных контактов, тогда как наши обжимные соединители Cat5e и Cat6 Rj45EZ состоят из модульных соединителей 6P 8P. Оба соединителя имеют наиболее разумную цену обжима, поэтому вы получаете лучшее соотношение цены и качества. Мы продаем их в упаковке по 100 штук.
Разъемы в Newyork Cables
Мы производим наши разъемы в соответствии с установленными рыночными нормами и отраслевыми стандартами. Они соответствуют минимальным требованиям, установленным Альянсом электронной промышленности/Ассоциацией телекоммуникационной промышленности. Прошедшие проверку TIA/EIA и соответствующие требованиям RoHS разъемы, которые мы предлагаем, используются для окончания и соединения кабелей категории 5 с улучшенными характеристиками (Cat5e) и категории 6 (Cat6). Мы рекомендуем их для работы со скоростью до 350 Мбит/с. Они доступны для удобных удерживающих зажимов для повышения удобства. Наши разъемы очень эффективны против перекрестных помех. Перекрёстные помехи относятся к нежелательным утечкам сигнала, которые искажают качество ваших передач. Обычно это происходит, когда сигнал от одного кабеля смешивается и перекрывается с сигналом от другого кабеля, проходящего поблизости. Кроме того, это связано с передачей электрической энергии между проводниками. Высококачественные разъемы New York Cables рекомендуются для снижения перекрестных помех до минимально приемлемого уровня, поскольку мы сохраняем скрутки до точки соединения.
РАЗЪЕМЫ RJ
Соединители RJ (зарегистрированное гнездо) представляют собой обжимные соединители, широко используемые в телекоммуникациях и приложениях для передачи данных.
4-полюсные 4-контактные разъемы, более известные как RJ10 (а иногда и RJ9/RJ22), часто используются на кабелях телефонных трубок, подключаемых к телефонной док-станции. Этот разъем иногда называют RJ11 (6 контактов, 4 контакта), но он физически меньше.
6-контактные 6-контактные разъемы, более известные как RJ12, часто используются для системных телефонов. Этот разъем имеет тот же физический размер, что и RJ11 (6 контактов, 4 контакта), поэтому его можно использовать для приложений RJ11, таких как телефонные соединения, ADSL, модемные кабели и т. д., при соответствующем подключении.
8-полюсные 8-контактные разъемы, более известные как RJ45, часто используются для приложений сетей передачи данных.
RJ10 и RJ12 предназначены для использования с плоским кабелем с линейными жилами. RJ45 доступны как для плоского, так и для круглого кабеля (например, категории 5). Для более чувствительных приложений доступны полностью экранированные разъемы RJ45. RJ45-Cat6 и RJ45-Cat6/6A — это разъемы, состоящие из трех частей, которые включают планку для укладки кабелей: RJ45-Cat6/6A/XL — это разъем, состоящий из двух частей. Обратите внимание, что для достижения характеристик Cat6 и Cat6A следует использовать сапоги для снятия натяжения.
Эти соединители устанавливаются с помощью специальных обжимных инструментов — см. Обжимные инструменты.
Ботинки для снятия натяжения см. в разделе RJ45-STRAIN-RELIEF-BOOTS.
Наличие на складе | Поляки / | Максимальный кабель | Размер проводника | Проводник | |||
---|---|---|---|---|---|---|---|
код | Тип | Контакты | Тип кабеля | Экранированный | внешний диаметр | многожильный / одножильный | внешний диаметр (1) |
46-601 | РДЖ10-4П4КФ | 4 / 4 | Квартира | № | 2,8 х 5,2 мм | 0,13–0,20 мм² / 0,40–0,51 мм | 0,95–1,0 мм |
46-603 | РДЖ12-6П6КФ | 6 / 6 | Квартира | № | 2,8 х 7,2 мм | 0,13–0,20 мм² / 0,40–0,51 мм | 0,95–1,0 мм |
46-604 | РДЖ45-8П8ФК | 8 / 8 | Квартира | № | 3,0 х 9,5 мм | 0,13–0,20 мм² / 0,40–0,51 мм | 0,95–1,0 мм |
46-605 | РДЖ45-8П8КР | 8 / 8 | Раунд | № | 6,0 мм | 0,13–0,20 мм² / 0,40–0,51 мм | 0,95–1,0 мм |
46-606 | РДЖ45-8П8КС | 8 / 8 | Раунд | Да | 6,0 мм | 0,13–0,20 мм² / 0,40–0,51 мм | 0,95–1,0 мм |
46-607 | РДЖ45-8П8К-Кат6 | 8 / 8 | Раунд | № | 6,7 мм | 0,13–0,33 мм² / 0,40–0,65 мм | 0,95–1,05 мм |
46-608 | РДЖ45-8П8К-Кат6/6А | 8 / 8 | Раунд | Да | 7,0 мм | 0,13–0,33 мм² / 0,40–0,65 мм | 0,95–1,02 мм |
46-609 | РДЖ45-8П8К-Кат6/6А/СЛ | 8 / 8 | Раунд | Да | 8,0 мм | 0,26 мм² / 0,57 мм | 1,5 мм |
Примечание (1): Внешний диаметр, включая изоляцию.
