Содержание

Спецификации кабелей Ethernet

Intel® Ethernet имеют небольшой разъем RJ45. Кабельная система RJ45 также известна как витая пара Ethernet (TPE), нешиповнутая витая пара (UTP) и кабель 10BASE-T. Тип кабелей, который вы должны использовать, зависит от вашего адаптер.

Темы, затронутые ниже:

  • Основы кабелей
  • Быстрые Ethernet-адаптеры и гигабитные адаптеры
  • Адаптеры 100BASE-T4
  • Подключение двух станций без коммутатора
  • Целостность связи
  • Распространенные проблемы
ПримечаниеДля работы в режиме 10 МБ/с обратитесь к файлу справки по спецификациям кабелей 10 МБ/с.



Основы кабелей

Кабели должны соответствовать стандарту IEEE 802.3 10BASE-T для двухпарного кабеля UTP.

  • Для fast Ethernet и gigabit кабель должен иметь категорию 5 или 6.
  • Для кабеля 100BASE-T4 кабель должен быть категории 3 или выше.

Кабель между компьютером и коммутатором должен иметь длину менее 100 метров.

Для каждого сигнала требуется пара проводов (+ и - поляна сигнала). Пара относится к двум проводам, обычно общего основания цвета, в более крупном кабеле.

Вы должны поддерживать полярность проводов от конца до конца. Например, провод, подключенный к контакту 1 на одном конце, должен подключаться к контакту 1 на другом конце.

Оборудование для перемычки кабелей, например блоки с перемычки и перемычки на стену, должно соответствовать или превышать рейтинг кабеля.

При развивке проводной четы для размыва не нужно развить провод более 1/2 дюйма или 11/2 поворота.



Быстрые Ethernet-адаптеры и гигабитные адаптеры

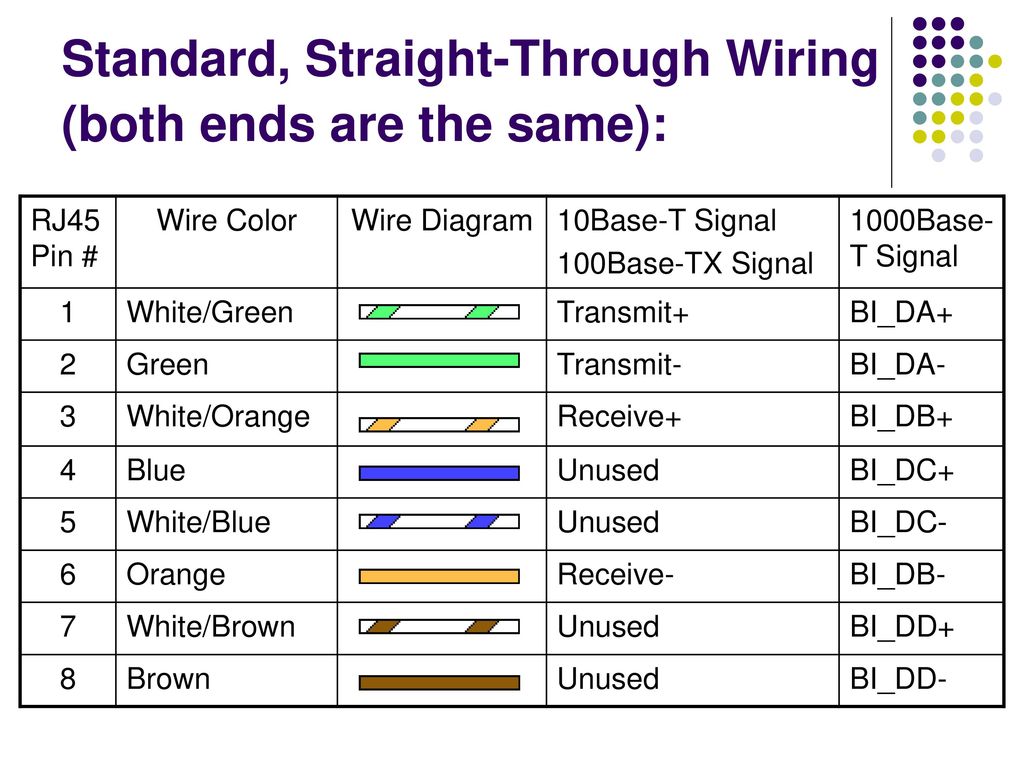

Контакты кабеля и разъема

Если вам необходимо ремонтировать кабель или предоставить разъемы для кабеля UTP, проволочивую прокладку (показано, кабель MDI):

ФункцииКонтактный #Контактный #
TX+11
TX-22
RX+33
RX-66



Контакты 1 и 2 должны быть парой. Контакты 3 и 6 должны быть парой. Пара относится к двум проводам, обычно общего основания цвета, витых друг вокруг друга в рамках более крупного кабеля.

Чтобы обеспечить прямой переход на кабель, коммутатор обеспечивает внутреннюю функцию перекрестной передачи/получения. Цепи передачи сетевой цепи подключены к цепи приемодателя коммутатора и цепям коммутатора.

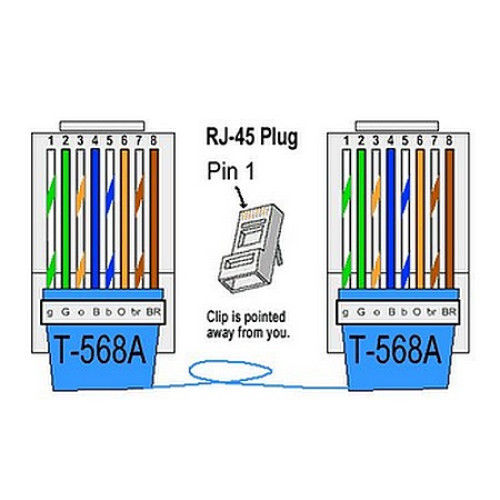

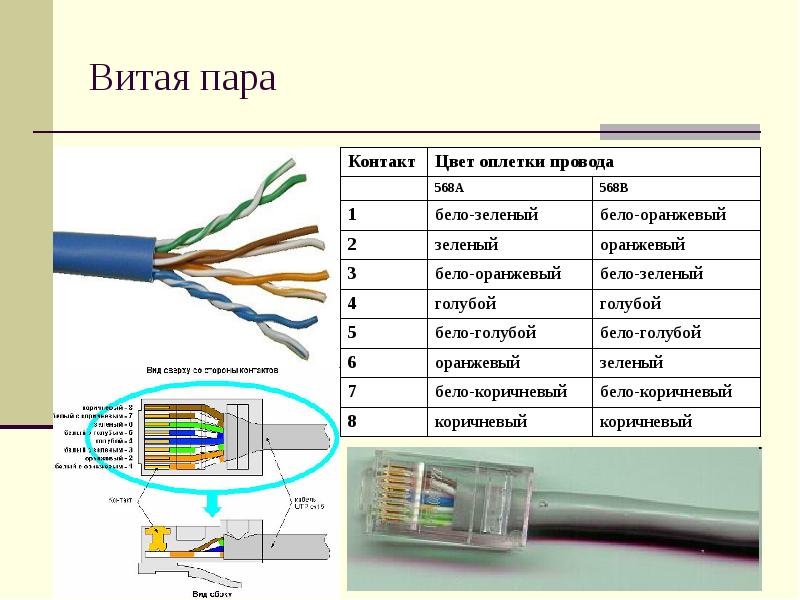

Контакт разъема RJ45 (рекомендуемые цвета проводов):

1|-- |8| или коричневого/белого---|\
2|-- |7| - белая/коричневая--------------| \
3|-- ----6| или зеленый/белый----| \
4|-- |5| или синий--------| -
5|-- |4| - белый/синий-----------------| _CABLE
6|-- ----3| - белый/зеленый---------------| /
7|-- |2| или orange/white-| /
8|-- |1| - белый/orange--------------|/
ПРОСМАТРИВАЕТСЯ С КОНЦАВИД СВЕРХУ (напротив удерживаемой зажима)



Имя и функция контактов:

  1. Передача данных плюс (TD+): положительный сигнал для дифференциальной пары TD. Сигнал содержит последовательный поток данных вывода, передаваемый в сеть.

  2. Перенос данных за вычетом TD: отрицательный сигнал дифференциальной пары TD. Это включает тот же вывод, что и контакт 1.

  3. Получите дополнительные данные (RD+): положительный сигнал для дифференциальной пары RD. Сигнал содержит серийный поток входных данных, полученный из сети.

  4. Не используется.

  5. Не используется.

  6. Получать данные за вычетом (RD-): отрицательный сигнал для дифференциальной пары RD. Сигнал содержит тот же вход, что и контакт 3.

  7. Не используется.

  8. Не используется.



Контакты кабеля и разъема

В отличие от кабелей TX, кабели T4 не используют отдельные выделенные пары для передачи или получения данных. Кабель T4 использует все четыре пары проводов. Три пары передают данные, а четвертая пара обнаруживает коллизии.

Контакты:

Контактный #Сигнал
1TX_D1+
2TX_D1-
3RX_D2+
4BI_D3+
5BI_D3-
6RX_D2-
7BI_D4+
8BI_D4-



Контакты 1 и 2 должны быть парой.
Контакты 3 и 6 должны быть парой.
Контакты 4 и 5 должны быть парой.
Контакты 7 и 8 должны быть парой.

Чтобы обеспечить прямой переход на кабель, коммутатор обеспечивает внутреннюю функцию перекрестной передачи/получения. Цепи передачи сетевой цепи подключены к цепи приемодателя коммутатора и цепям коммутатора.



Подключение двух рабочих станций без коммутатора

Fast Ethernet и Gigabit используют звездную топологию. Коммутатор находится в центре звезд, и каждая работа или сервер подключена к коммутатору.

В целях тестирования вы можете напрямую подключить две рабочие станции или рабочие станции и сервер без использования коммутатора. Для установки требуется специальный кабель, включающий функцию перекрестного перекрестного оборудования, описанную ранее в этом документе. См. далее диаграмму, по которой провода необходимо переходить.

Кабельная схема Ethernet Crossover(MDI-X):

ФункцииКонтактный #Контактный #Функции
TX+13RX+
TX-26RX-
RX+31TX+
RX-62TX-



Пара данных для приемов (два провода, предназначенные для RD) должна быть витой парой. Пара данных передачи (обозначенная TD) должна быть витой парой.



Кабельная схема Ethernet-передачи

Контактный #СигналСигналКонтактный #
1TX_D1+RX_D2+3
2TX_D1-RX_D2-6
3RX_D2+TX_D1+1
4BI_D3+BI_D4+7
5BI_D3-BI_D4-8
6RX_D2-TX_D1-2
7BI_D4+BI_D3+4
8BI_D4-BI_D3-5



Пара данных для приемов (два RX_D2) должна быть витой парой. Пара данных передачи (TX_D1) должна быть витой парой. Первая двунаправленная пара (BI_D3) должна быть витой парой, а вторая двунаправленная пара (BI_D4) должна быть витой парой. Вы можете использовать кабель категории 3, 4, 5 или 6.



Целостность связи

Светодиоды на адаптере демонстрируют целостность связи:

  • Свет LNK для связи
  • Световой акт для действий
  • Свет 1000 для подключения 1000 МБ/с

Некоторые модели используют один светодиод для показа связи и активности.

Для получения дополнительной информации ознакомьтесь с руководством по установке адаптеров или файлом Diagnostic LEDs Readme.

ПримечаниеСветодиод ACT указывает на активность чтения/записи в сети, не обязательно активность на адаптере.



Распространенные проблемы

Если в кабеле или проводе находится перекрестный провод, коммутатор не может обнаружить рабочей станции. Вы должны иметь свет связи на коммутаторе и адаптере. Убедитесь в правильности проводки.

Проблемы с полярностью

Общая проблема проводки 10BASE-T заключается в переходе на положительные и отрицательные этапы передачи или получения сигналов. Например, перекрестные контакты 1 (TX+) и 2 (TX-).

Intel® Ethernet адаптеры автоматически обнаруживать эту проблему и настраивать ее внутри нее. Мы рекомендуем вам проверить проводку для устранения проблемы.

Передача сигналов по витой паре

Существует несколько типов проводных линий передачи информации: коаксиальный кабель, витая пара и оптоволокно. В статье рассматриваются основные характеристики кабелей на основе витых пар, описываются методы передачи сигналов для компенсации искажений. Перечислены типы витых пар и стандарты на них.

Витая пара — это два скрученных провода в изоляции. Скручивание делается для того, чтобы оба провода находились в одинаковых условиях, то есть воздействие на них внешних помех не отличалось. В одном кабеле может быть несколько пар, обычно 2 или 4, заключенных в общую диэлектрическую оболочку. Информационный сигнал содержится в разности напряжений между проводами одной пары.
Существует несколько разновидностей витых пар:

  • UTP (Unscreened Twisted Pair) — неэкранированная витая пара.
  • FTP (Foiled Twisted Pair) — фольгированная витая пара с одним общим внешним экраном.
  • SFTP (Shielded Foiled Twisted Pair) — фольгированная экранированная витая пара с двумя внешними экранами.
  • STP (Shielded Twisted Pair) — защищенная витая пара. В таком кабеле каждая пара экранирована отдельным экраном.
  • S/STP (Screened Shielded Twisted Pair) — защищенная экранированная витая пара, отличающаяся от STP наличием дополнительного общего внешнего экрана.

Одним из недостатков витой пары является возможность перехвата передаваемой информации. Это делается либо с помощью воткнутых в кабель двух иголок, либо путем считывания излучаемого кабелем электромагнитного поля. Экранирование обеспечивает защиту от электромагнитных наводок и несанкционированного подслушивания. С другой стороны, экранированный кабель значительно дороже, поэтому используется реже.
Кабели на основе витой пары по рабочей частоте делятся на следующие категории:

  • К категории 1 относят обычные не витые телефонные кабели. По ним можно передавать только речь.
  • Кабель категории 2 позволяет передавать данные в полосе частот до 1 МГц (используется редко).
  • Кабель категории 3 используется для передачи данных в полосе частот до 16 МГц. Он состоит из витых пар с девятью витками проводов на 1 м длины.
  • Кабель категории 4 передает данные в полосе частот до 20 МГц. Используется редко, т.к. не слишком отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5.
  • Кабель категории 5 в настоящее время самый совершенный кабель, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27-ми витков на 1 м длины.
  • Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 (или 250) МГц.
  • Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Согласно стандарту EIA/TIA 568 (Американский стандарт кабельных систем, принятый в июле 1991 г. ), полное волновое сопротивление кабелей категорий 3, 4 и 5 должно составлять 100 Ом ±15% в частотном диапазоне от 1 МГц до максимальной частоты кабеля. Волновое сопротивление экранированной витой пары STP равно 150 Ом ±15%.

Стандарт определяет также максимально допустимую величину рабочей емкости каждой из витых пар кабелей категории 4 и 5. Она должна составлять не более 17 нФ на 305 м при частоте сигнала 1 кГц и температуре окружающей среды 20°С.

Итак, преимущество витых пар заключается в простоте монтажа и ремонта, а также в низкой стоимости кабеля. С другой стороны, неэкранированные кабели на основе витых пар обладают рядом недостатков: они подвержены влиянию электромагнитных помех и не гарантируют защиту передаваемой информации. Максимальная длина кабеля составляет 100 м.



Характеристики

Основными электрическими характеристиками витой пары являются волновое сопротивление, затухание на 1 м длины и скорость распространения сигнала. Рассмотрим их подробнее.

1. Затухание (attenuation) — это величина, характеризующая потерю мощности сигнала при передаче. Коэффициент затухания вычисляется как отношение мощности полученного на конце линии сигнала к мощности сигнала, поданного в линию, и измеряется в децибелах на единицу длины. Затухания обусловлены потерями в диэлектрике и скин-эффектом. По сравнению с другими типами кабелей витая пара обладает самым большим коэффициентом затухания на данной частоте. Именно затухание сигнала ограничивает длину кабеля. Для увеличения длины канала связи следует использовать более качественные кабели с защитой от помех и наводок. Для уменьшения коэффициента затухания применяются специальные корректоры или сигнальные буферы со встроенной коррекцией предыскажений.

Предыскажения вносятся для того, чтобы сделать АЧХ более ровной. При этом нелинейные искажения сигнала уменьшаются. В усилительный тракт передатчика включается корректор — нелинейное устройство, передаточные характеристики которого подбираются так, чтобы амплитудная характеристика объединенного устройства корректор-усилитель стала линейной, а амплитудно-фазовая характеристика — равномерной.
Для чего это требуется? В линиях передачи с ровной АЧХ отсутствует межсимвольная интерференция, что повышает качество передачи. Чем выше подъем АЧХ, тем большие затухания компенсируются и больше максимальная длина линии.

Существуют корректоры трех типов. АЧХ постоянного амплитудного корректора не меняется. Такие корректоры используются в сетях с фиксированной длиной среды передачи. Переменный амплитудный корректор, наоборот, имеет несколько предустановленных настроек, которые можно изменять в соответствии с длиной канала связи. Наиболее удобные в использовании — адаптивные корректоры, которые автоматически определяют уровень потерь в среде передачи и подбирают оптимальные параметры корректирующих импульсов. Адаптивные корректоры обычно разрабатываются под конкретные среды передачи, поэтому при выборе устройства необходимо удостовериться, что оно рассчитано именно на тот тип линии передачи и те параметры, которые используются в сети.

При коррекции сильных затуханий нельзя забывать о системном шуме. Дело в том, что сигналы с компенсацией потерь 40 дБ становятся очень чувствительными к шуму. Действительно, если отношение сигнал/шум поддерживается на уровне 10—15 дБ, то шумы в линии передачи не должны превышать 50—55 дБ, иначе сигнал потеряется.

2. NVP (Nominal Velocity of Propa­gation) — скорость распространения сигнала в линии, которая выражается как отношение скорости распространения сигнала к скорости света.

Рис. 1. Перекрестные помехи в кабеле на основе витой пары

3. NEXT (Near End CrossTalk) — переходное затухание, или перекрестные наводки на ближнем конце. Оно характеризует влияние соседних витых пар друг на друга и рассматривается только при двухсторонней передаче информации. Данный эффект проиллюстрирован на рис. 1. Сигнал, передаваемый по верхней витой паре, наводит помеху на нижнюю. При одностороннем обмене в расчет принимается параметр FEXT (Far End CrossTalk), характеризующий взаимодействие пар на дальнем конце. Для ослабления наводок применяется фольгирование.

4. Временная задержка распространения сигнала между двумя парами в кабеле (Pair-to-Pair Skew). Она появляется из-за того, что пары не идеально одинаковы, одна из них обязательно длиннее другой, поэтому сигнал проходит по ней больший путь. Типичное значение задержки составляет порядка 25 нс/100 м, но может доходить и до 45 нс/100 м. Этот параметр учитывается при скоростях передачи 100 Мбит/с и выше.

5. Временная задержка распространения сигнала внутри одной пары (Intra-Pair Skew). Она возникает в случае, если длины проводников в паре не совпадают. Обратимся к рис. 2. Пусть сигнал передатчика является парафазным. Видно, что из-за разной длины проводов на выходе появляется синфазная составляющая, при этом амплитуда полезного дифференциального сигнала уменьшается. Проблема осложняется тем, что для витой пары задержка распространения сигнала зависит от частоты, т.е. при передаче несинусоидального сигнала все компоненты задерживаются на разное время.

Рис. 2. Появление синфазной составляющей на выходе пары проводов с разной длиной

Рассмотрим некоторые заблуждения, относящиеся к временной задержке между проводниками в паре.

Миф 1: временная задержка распространения сигнала внутри одной пары не зависит от частоты. На самом деле в несвязанных парах, например в двойном коаксиальном кабеле, временная задержка постоянна и не зависит от частоты сигнала. Однако в случае STP и твинаксиального кабеля это не соблюдается (см. рис. 3).

Рис. 3. Задержка сигнала между двумя проводами твинаксиального кабеля

Миф 2: временная задержка пропорциональна длине кабеля. Это утверждение верно только на очень низких частотах, когда длина волны сравнима с длиной кабеля. На рис. 3 видно, что в диапазоне 300…1500 МГц наибольшая временная задержка наблюдается в самом коротком кабеле.

Миф 3: временную задержку можно определить методом прямого измерения, т.е. на один конец пары подать дифференциальный сигнал, а на другом засечь интервал между моментами появления сигналов в каждом проводе. Как показывает практика, этот способ применим только для низких частот, поскольку концы кабеля являются фильтрами НЧ.

Любая асимметрия в кабеле, в т.ч. и разность задержек сигнала внутри пары, приводит к появлению синфазной составляющей сигнала. При этом амплитуда дифференциальной составляющей уменьшается. Неприятность заключается в том, что дифференциальные и синфазные сигналы имеют различную скорость распространения и различные коэффициенты потерь, поэтому при переходе энергии из одной формы в другую фаза и частота сигнала могут меняться непредсказуемым образом, приводя к возникновению фазового дрожания (джиттера). Заметим, что сами по себе синфазные составляющие не вносят дрожание в дифференциальный сигнал. Однако преобразование составляющих из одной формы в другую существенно портят сигнал. Если дрожание мало или полностью отсутствует, то схема приемника значительно упрощается. Именно поэтому важно контролировать временные задержки в линиях связи и применять меры для их минимизации.

На практике фазовое дрожание определяют по амплитуде синфазной и дифференциальной составляющих, а точнее исходя из их отношения. Для проведения необходимых измерений требуется сетевой анализатор. Этот прибор очень дорогой и его обычно заменяют более простым устройством, схема которого приведена на рис. 4. Оно состоит из двух соединителей H9-SMA, работающих на частотах 2 МГц — 2 ГГц. Один из них нужен для генерации дифференциального сигнала (верхний на рисунке), второй — для отделения дифференциальной составляющей от синфазной. Далее сигналы поступают на измеритель мощности, который определяет их величину. По этим данным вычисляется фазовое дрожание.

Рис. 4. Устройство, заменяющее сетевой анализатор при определении джиттера



Заключение

Основными параметрами витой пары являются затухание на 1 м длины, переходное затухание NEXТ и временная задержка. Последние два показателя улучшаются за счет экранированных кабелей. Для ослабления затухания в кабеле существует несколько методов, наиболее распространенный из которых — применение корректоров сигнала.

При правильном выборе типа кабеля и корректора, а также их правильном соединении, максимальная длина линии передачи может достигать 100 м. Однако при передаче сигнала на дальние расстояния следует соблюдать симмметричность кабеля, иначе возникает фазовое дрожание, которое может серьезно повлиять на качество сигнала.

Физика Ethernet для самых маленьких / Хабр

  • Что такое домен коллизий?
  • Сколько пар используется для Ethernet и почему?
  • По каким парам идет прием, а по каким передача?
  • Что ограничивает длину сегмента сети?
  • Почему кадр не может быть меньше определенной величины?

Если не знаешь ответов на эти вопросы, а читать стандарты и серьезную литературу по теме лень — прошу под кат.

Кто-то считает, что это очевидные вещи, другие скажут, что скучная и ненужная теория. Тем не менее на собеседованиях периодически можно услышать подобные вопросы. Мое мнение: о том, о чем ниже пойдет речь, нужно знать всем, кому приходится брать в руки «обжимку» 8P8C (этот разъем обычно ошибочно называют RJ-45). На академическую глубину не претендую, воздержусь от формул и таблиц, так же за бортом оставим линейное кодирование. Речь пойдет в основном о медных проводах, не об оптике, т.к. они шире распространены в быту.

Технология Ethernet описывает сразу два нижних уровня модели OSI. Физический и канальный. Дальше будем говорить только о физическом, т.е. о том, как передаются биты между двумя соседними устройствами.

Технология Ethernet — часть богатого наследия исследовательского центра Xerox PARC. Ранние версии Ethernet использовали в качестве среды передачи коаксиальный кабель, но со временем он был полностью вытеснен оптоволокном и витой парой. Однако важно понимать, что применение коаксиального кабеля во многом определило принципы работы Ethernet. Дело в том, что коаксиальный кабель — разделяемая среда передачи. Важная особенность разделяемой среды: ее могут использовать одновременно несколько интерфейсов, но передавать в каждый момент времени должен только один. С помощью коаксиального кабеля можно соединит не только 2 компьютера между собой, но и более двух, без применения активного оборудования. Такая топология называется шина. Однако если хотябы два узла на одной шине начнут одновременно передавать информацию, то их сигналы наложатся друг на друга и приемники других узлов ничего не разберут. Такая ситуация называется коллизией, а часть сети, узлы в которой конкурируют за общую среду передачи — доменом коллизий. Для того чтоб распознать коллизию, передающий узел постоянно наблюдает за сигналов в среде и если собственный передаваемый сигнал отличается от наблюдаемого — фиксируется коллизия. В этом случае все узлы перестают передавать и возобновляют передачу через случайный промежуток времени.

Диаметр коллизионного домена и минимальный размер кадра


Теперь давайте представим, что будет, если в сети, изображенной на рисунке, узлы A и С одновременно начнут передачу, но успеют ее закончить раньше, чем примут сигнал друг друга. Это возможно, при достаточно коротком передаваемом сообщении и достаточно длинном кабеле, ведь как нам известно из школьной программы, скорость распространения любых сигналов в лучшем случае составляет C=3*108 м/с. Т.к. каждый из передающих узлов примет встречный сигнал только после того, как уже закончит передавать свое сообщение — факт того, что произошла коллизия не будет установлен ни одним из них, а значит повторной передачи кадров не будет. Зато узел B на входе получит сумму сигналов и не сможет корректно принять ни один из них. Для того, чтоб такой ситуации не произошло необходимо ограничить размер домена коллизий и минимальный размер кадра. Не трудно догадаться, что эти величины прямо пропорциональны друг другу. В случае же если объем передаваемой информации не дотягивает до минимального кадра, то его увеличивают за счет специального поля pad, название которого можно перевести как заполнитель.

Таким образом чем больше потенциальный размер сегмента сети, тем больше накладных расходов уходит на передачу порций данных маленького размера. Разработчикам технологии Ethernet пришлось искать золотую середину между двумя этими параметрами, и минимальным размером кадра была установлена величина 64 байта.

Витая пара и дуплексный режим рабты

Витая пара в качестве среды передачи отличается от коаксиального кабеля тем, что может соединять только два узла и использует разделенные среды для передачи информации в разных направлениях. Одна пара используется для передачи (1,2 контакты, как правило оранжевый и бело-оранжевый провода) и одна пара для приема (3,6 контакты, как правило зеленый и бело-зеленый провода). На активном сетевом оборудовании наоборот. Не трудно заметить, что пропущена центральная пара контактов: 4, 5. Эту пару специально оставили свободной, если в ту же розетку вставить RJ11, то он займет как раз свободные контакты. Таким образом можно использовать один кабели и одну розетку, для LAN и, например, телефона. Пары в кабеле выбраны таким образом, чтоб свести к минимуму взаимное влияние сигналов друг на друга и улучшить качество связи. Провода одной пару свиты между собой для того, чтоб влияние внешних помех на оба провода в паре было примерно одинаковым.
Для соединения двух однотипных устройств, к примеру двух компьютеров, используется так называемый кроссовер-кабель(crossover), в котором одна пара соединяет контакты 1,2 одной стороны и 3,6 другой, а вторая наоборот: 3,6 контакты одной стороны и 1,2 другой. Это нужно для того, чтоб соединить приемник с передатчиком, если использовать прямой кабель, то получится приемник-приемник, передатчик-передатчик. Хотя сейчас это имеет значение только если работать с каким-то архаичным оборудованием, т.к. почти всё современное оборудование поддерживает Auto-MDIX — технология позволяющая интерфейсу автоматически определять на какой паре прием, а на какой передача.

Возникает вопрос: откуда берется ограничение на длину сегмента у Ethernet по витой паре, если нет разделяемой среды? Всё дело в том, первые сети построенные на витой паре использовали концентраторы. Концентратор (иначе говоря многовходовый повторитель) — устройство имеющее несколько портов Ethernet и транслирующее полученный пакет во все порты кроме того, с которого этот пакет пришел. Таким образом если концентратор начинал принимать сигналы сразу с двух портов, то он не знал, что транслировать в остальные порты, это была коллизия. То же касалось и первых Ethernet-сетей использующих оптику (10Base-FL).

Зачем же тогда использовать 4х-парный кабель, если из 4х пар используются только две? Резонный вопрос, и вот несколько причин для того, чтобы делать это:

  • 4х-парный кабель механически более надежен чем 2х-парный.
  • 4х-парный кабель не придется менять при переходе на Gigabit Ethernet или 100BaseT4, использующие уже все 4 пары
  • Если перебита одна пара, можно вместо нее использовать свободную и не перекладывать кабель
  • Возможность использовать технологию Power over ethernet

Не смотря на это на практике часто используют 2х-парный кабель, подключают сразу 2 компьютера по одному 4х-парному, либо используют свободные пары для подключения телефона.

Gigabit Ethernet

В отличии от своих предшественников Gigabit Ethernet всегда использует для передачи одновременно все 4 пары. Причем сразу в двух направлениях. Кроме того информация кодируется не двумя уровнями как обычно (0 и 1), а четырьмя (00,01,10,11). Т.е. уровень напряжения в каждый конкретный момент кодирует не один, а сразу два бита. Это сделано для того, чтоб снизить частоту модуляции с 250 МГц до 125 МГц. Кроме того добавлен пятый уровень, для создания избыточности кода. Он делает возможной коррекцию ошибок на приеме. Такой вид кодирования называется пятиуровневым импульсно-амплитудным кодированием (PAM-5). Кроме того, для того, чтоб использовать все пары одновременно для приема и передачи сетевой адаптер вычитает из общего сигнала собственный переданный сигнал, чтоб получить сигнал переданный другой стороной. Таким образом реализуется полнодуплексный режим по одному каналу.

Дальше — больше

10 Gigabit Ethernet уже во всю используется провайдерами, но в SOHO сегменте не применяется, т.к. судя по всему там вполне хватает Gigabit Ethernet. 10GBE качестве среды распространения использует одно- и многомодовое волокно, с или без уплотнением по длине волны, медные кабели с разъемом InfiniBand а так же витую пару в стандарте 10GBASE-T или IEEE 802.3an-2006.

40-гигабитный Ethernet (или 40GbE) и 100-гигабитный Ethernet (или 100GbE). Разработка этих стандартов была закончена в июле 2010 года. В настоящий момент ведущие производители сетевого оборудования, такие как Cisco, Juniper Networks и Huawei уже заняты разработкой и выпуском первых маршрутизаторов поддерживающих эти технологии.

В заключении стоит упомянуть о перспективной технологии Terabit Ethernet. Боб Меткалф, создатель предположил, что технология будет разработана к 2015 году, и так же сказал:

Чтобы реализовать Ethernet 1 ТБит/с, необходимо преодолеть множество ограничений, включая 1550-нанометровые лазеры и модуляцию с частотой 15 ГГц. Для будущей сети нужны новые схемы модуляции, а также новое оптоволокно, новые лазеры, в общем, все новое

UPD: Спасибо хабраюзеру Nickel3000, что подсказал, про то что разъем, который я всю жизнь называл RJ45 на самом деле 8P8C.
UPD2:: Спасибо пользователю Wott, что объяснил, почему используются контакты 1,2,3 и 6.

База знаний

С момента открытия в 2010 году технология HDBaseT свершила революцию в секторе AV-интеграции, но насколько HDBaseT соответствует современным требованиям промышленных KVM инсталляций?

Перефразированный в заголовке девиз содружества HDBaseTThe Worldwide One-cable Standard – акцентирует внимание на глобализации стандарта High Density Base Technology, стандарта передачи видео ультравысокого разрешения и аудио, пакетов Ethernet, сигналов USB-устройств, устройств управления и питания мощностью до 100 Вт по медному кабелю стандарта CAT6 и выше (до 100 м или неэкранированной витой паре (до 15 м). Последние стандарты HDBaseT позволяют также передавать сигналы по оптоволоконному кабелю на расстояния в несколько километров.

С момента открытия в 2010 году технология HDBaseT свершила революцию в секторе AV-интеграции, привнеся более богатые возможности и большую производительность, по сравнению с существовавшими на тот момент решениями. Краеугольным камнем технологии стал принцип 5Play, подразумевающий единовременную передачу по одному кабелю 5 различных типов сигналов: аудио/видео, Ethernet, RS232 (или другие сигналы устройств контроля), USB и питания.

Аудио/видео

Технология HDBaseT позволяет передавать несжатое видео в ультравысоком разрешении (4K), поддерживает все особенности HDMI 1.4, включая EPG, CEC, EDID и HDCP. Уникальная схема кодировки видео HDBaseT предоставляет высочайшее качество видео при передаче с нулевой задержкой. Технология HDBaseT поддерживает также все стандартные форматы аудио, включая Dolby Digital, DTS, Dolby TrueHD и DTS-HD-Master Audio.

100 BaseT Ethernet

Технология HDBaseT поддерживает передачу пакетов 100Мб Ethernet, позволяя подключать между собой телевизионное, hi-fi оборудование, компьютеры и другие пользовательские электронные устройства для расширения доступа к мультимедиа-контенту, включая видео, изображения и музыку.

USB

Технология HDBaseT поддерживает передачу сигналов USB 2.0 (сигналы клавиатуры, видео и мыши – KVM, сенсорных дисплеев, дисковых накопителей и пр. устройств для двунаправленной передачи видео/изображений через USB).

Различные сигналы управления

Технология HDBaseT поддерживает передачу различных типов сигналов управления от различных пользовательских устройств контроля (CEC): RS-232, USB и инфракрасный сигнал. Это позволяет осуществлять удалённый контроль и мониторинг оборудования, что в наибольшей степени востребовано в коммерческих инсталляциях.

Питание через кабель

Возможность обеспечить питание через единый кабель CAT5e/6 позволяет не подключать устройство к сетевой розетке, предоставляя большую мобильность и гибкость инсталляции. Питание по технологии HDBaseT (PoH), позволяющее обеспечить подачу на конечное устройство до 100 Вт мощности, – более продвинутое решение, по сравнению с популярным питанием через Ethernet (PoE) (для сравнения, максимальная выходная мощность PoE не дотягивает даже до 30 Вт).

Как работает технология HDBaseT?

Большая часть HDMI удлинителей передаёт сигналы HDMI через витую пару CAT5 или CAT6. В частности, по технологии TMDS (Transmission Minimized Differential Signaling): видео и встроенное аудио передаются вместе с данными синхронизации, и все эти сигналы полностью занимают один кабель витой пары. По второму кабелю идут сигналы квитирования, «проверяющие» установленную между источником и приёмником связь, данные EDID, питание для приёмника и др. Если производитель предлагает использовать всего один кабель (single CATx), то здесь работает особая – фирменная – схема передачи HDMI сигналов.

HDBaseT работает по-другому. В основе лежит технология, сходная с технологией кодирования сигналов Ethernet, передаваемых по витой паре, - Pulse Amplitude Modulation (PAM). Цифровые данные представляются в виде закодированной схемы, использующей различные уровни напряжения постоянного тока при достаточно высоких скоростях (125 млн. или более импульсов в секунду для пакетов Ethernet). Ethernet использует 5-уровневую технологию PAM (PAM‐5), высокоскоростной Ethernet (802.an - 10GBaseT) – PAM-16.

HDBaseT использует технологию PAM как основу для модуляции всех сигналов, передаваемых через каждый набор жил витой пары. Отличие же заключается в особой схеме кодирования, используемой для получения всех данных, проходящих через пучок проводов. И эта схема кодирования исключает использование электрических характеристик провода в процессе передачи данных. Важно отметить, что, несмотря на то, что технология HDBaseT использует принципы кодирования и среду передачи Ethernet, она всё-таки не считается основанной на Ethernet, поскольку передаваемые данные не разбиваются на пакеты, и не используются никакие Интернет-протоколы (IP).

Для полного понимания технологии HDBaseT будет полезно взглянуть на сами чипсеты, единственным поставщиком которых является Valens Semiconductor. Существует два типа HDBaseT чипсетов: для устройства передатчика – трансмиттера (VS100TX) и для приёмника – ресивера (VS100RX).

Чипсет HDBaseT трансмиттера VS100TX

Чипсет HDBaseT ресивера VS100RX

Интерес предоставляют линии TMDS, которые связаны напрямую с TMDS линиями чипа соответствующего парного устройства – HDMI-трансмиттера или ресивера. Далее будет рассматриваться чип трансмиттера, но в целом концепция соответствует и ресиверу тоже. Rx0, Rx1, и Rx2 слева соответствуют трём цветовым каналам: красному, зелёному и голубому (RGB), выходящим с HDMI-чипа (заметьте, что, с точки зрения чипа HDBaseT, они выглядят как принимающие HDMI TMDS данные). Знаки +/‐ обозначают два провода дифференциальной витой пары внутри HDMI-кабеля. RxC – линия передачи данных синхронизации (TMDS Clock) и аудио.

Рассмотрим также правую часть схемы. В верхней части видно обозначены четыре физических слоя (PHY) витой пары, здесь находится разъём RJ45. Чип HDBaseT, как можно заметить, является сквозным на пути сигналов HDMI TMDS, модулированных по принципу, описанному ранее.

В нижнем правом углу каналы для вывода стандартного порта HDMI Type A. Таким образом, производители могут выбирать: оснащать свои устройства только сетевыми портами RJ45 или использовать разъём HDMI.

Некоторые другие отмеченные пины – это дополнительные линии, требуемые для отправки данных по HDMI кабелю. В частности, они включают шины CEC (для удалённого управления электронным устройством) и линии DDC для передачи данных между источником и монитором. Все эти данные, также являясь сквозными, встраиваются в видеопоток.

Для поддержки максимального разрешения видео расстояние от точки до точки не должно превышать 100 м. Между тем, можно увеличить это расстояние, используя шлейфовые переключатели. Это может быть большим плюсом при использовании технологии для коммерческих установок или для цифровой рекламы.


Сегодня технология HDBaseT оптимизирована для различных рынков, адресно решая специфические задачи AV-интеграторов, архитекторов АСУ ТП и пр. Общим требованием для всех проектов, использующих технологии HDBaseT , является необходимость передачи высококачественных сигналов на большие расстояния при наиболее доступной и удобной кабельной инфраструктуре. Один кабель для передачи всех сигналов – что может быть удобнее и дешевле?

Почему HDBaseT всё ещё не используется повсеместно?

Действительно, многие производители KVM-оборудования переходят на технологии HDBaseT, включая Aten, Crestron, Gefen и др. Между тем, многие именитые европейские разработчики (Adder, IHSE) используют собственные технологии передачи различных сигналов по одному кабелю. Причины этому совершенно разные, начиная от коммерческих соображений и заканчивая ограничениями, которые имеет даже такая продвинутая технология, как HDBaseT. Например, она не позволяет передавать через один кабель сигналы Dual Link (а необходимость передачи видео с двух видеовыходов на один приёмник всё чаще является актуальной для проектов современных АСУ ТП), также имеются сложности с организацией масштабной системы матричной коммутации сигналов KVM, «удлинённых» с помощью технологии HDBaseT. Кроме того, передача видео высокого разрешения способствует перегрузке канала, и другие сигналы могут передаваться с задержками. Поэтому технологии HDBaseT, в большинстве случаев подходящие для AV-инсталляций, в полной мере не отвечают задачам требовательных KVM-проектов.

Таким образом, технологии HDBaseT можно рассматривать как перспективные, но пока промежуточные, и до истинной универсальности какой-либо технологии передачи KVM-сигналов ещё пока далеко.


Ссылки по теме:

http://hdbaset.org/ - содружество HDBaseT
http://www.valens‐semi.com/ - сайт производителя чипсетов HDBaseT
CLEARING UP THE HDBASET TECHNICAL FUD - подробное описание технологии HDBaseT на английском языке (2010)


Кабель U/FTP Cat6a с разъемами RJ45

C-UNIKat-6 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 1,8 метра.

C-UNIKat-10 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 3,0 метра.

C-UNIKat-15 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 4,6 метра.

C-UNIKat-25 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 7,6 метра.

C-UNIKat-35 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 10,6 метра.

C-UNIKat-50 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 15,2 метра.

C-UNIKat-75 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 22,9 метра.

C-UNIKat-100 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 30,5 метра.

C-UNIKat-125 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 38,1 метра.

C-UNIKat-150 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 45,7 метра.

C-UNIKat-164 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 50,0 метров.

C-UNIKat-200 – кабель экранированной витой пары U/FTP категории 6a с экранированными разъемами RJ45. Изготавливается из кабеля категории 6a, сечение проводников 23 AWG с экранированными парами, оболочка кабеля не содержит галогенов. Диаметр кабеля 7,2 мм, минимальный радиус изгиба – 50 мм, цвет оболочки голубой. Рекомендован для передачи сигналов по технологии DGKat и 4K UHD HDBaseT. Длина кабеля 60,0 метров.

  • Витая пара U/FTP CAT6a для HDBaseT
  • Изготовлен на основе кабеля BC-UNIKat CAT6a
  • Экранирование U/FTP: 4 витые пары в индивидуальных экранах с одножильными проводниками увеличенного сечения 23 AWG в общей неэкранированной оболочке (LSHF)
  • Оптимизирован для работы с приборами Kramer, идеально сочетается с любыми передатчиками и приемниками DGKat™ и HDBaseT из линейки оборудования Kramer
  • Рекомендован альянсом HDBaseT
  • Экранированные коннекторы RJ45 с золотым покрытием 50 мкм
  • Волновое сопротивление: 100 Ом ±15 Ом для 1–100 МГц; 100 Ом ±20 Ом для 100–250 МГц; 100 Ом ±50 Ом для 250–500 МГц
  • Длины от 1,8 до 60 м (6–200 футов)

ТД В1 - Витая пара

Можно ли использовать свободные пары в существующих сетевых кабелях CAT 5 для работы с оборудованием передачи по витой паре SC&T?
Ответ:
Да, для передачи видеоизображения с помощью оборудования SC&T можно использовать любые свободные пары. Обычно для подключения PC к локальной сети или Интернет используется первая и вторая пары, и тогда третья и четвертая пары могут быть использованы для передачи видеосигналов, необходимо только удостовериться, что этот кабель не подключен к какому-либо маршрутизатору.
Можно ли использовать кабель "витая пара" Категории 6 для работы с оборудованием передачи по витой паре SC&T?
Ответ:
Да, вы можете использовать кабель с витой парой Категории 6, расстояние передачи и помехозащищенность увеличатся.
Можно ли кабель UTP прокладывать в коробах вместе с другими многопарными кабелями?
Ответ:
Да, одним из преимуществ использования приемопередатчиков SC&T является их высокая помехозащищенность. Видеосигналы устройств SC&T могут передаваться по кабелям, проложенным в коробах рядом с кабелями передачи других видеосигналов, сигналов телефонии, Ethernet, коаксиальными кабелями и т. д. Но во избежание наводок не рекомендуется прокладывать в такие короба силовые кабели.
Какие типы кабелей можно использовать для работы с оборудованием передачи по витой паре SC&T?
Ответ:
Используйте кабель UTP (неэкранированная витая пара) CAT5 24 AWG (или большего сечения и категории) для получения наилучшего эффекта при передаче видеоизображения. При использовании кабеля STP (экранированная витая пара) экран может стать причиной внутренней интерференции сигналов, что повлечет за собой уменьшение расстояния передачи (1.5км --> 0.8км) по сравнению с кабелем UTP. Использовать не витую пару не рекомендуется, в таких кабелях велик риск интерференции, что сокращает возможное расстояние передачи.
Внимание! Некоторые устройства SC&T спроектированы для использования только с кабелем STP (экранированная витая пара) - например TTP111VGA. Информация об этом приведена в настоящем каталоге или в паспорте на устройство.
Можно ли использовать обычный телефонный провод для работы с оборудованием передачи по витой паре SC&T?
Ответ:
Да, приемопередатчики видеосигналов SC&T могут работать с обычным телефонным кабелем ТПП. В этом случае расстояние передачи может несколько снизиться.
Можно ли использовать один сетевой кабель CAT 5 для передачи видеосигналов и сигналов управления и сигнализации?
Ответ:
Да, при использовании 4-х парного кабеля UTP CAT 5, Вы можете использовать например - модель TTA111AV для передачи видеосигнала, сигнала управления(RS485/RS422), сигнала от охранного датчика и аудиосигнала одновременно.
Поддерживает ли оборудование SC&T широкополосную передачу по РЧ/ВЧ/УВЧ?
Ответ:
Нет, приемопередатчики SC&T не поддерживают сигналы РЧ/ВЧ/УВЧ. Поддержка возможна только при условии использования демодуляторов и модуляторов рассчитанных на эти диапазоны частот.
Можно ли с помощью оборудования SC&T передавать видеосигнал VGA?
Ответ:
Да, Вы можете выбрать комплекты передатчиков сигналов VGA, а также сигналов для клавиатуры и мыши компьютера из этого каталога.
Можно ли с помощью оборудования SC&T передавать сигналы спутникового или кабельного ТВ?
Ответ:
Нет, приемопередатчики SC&T не поддерживают широкополосный сигнал кабельного ТВ. Однако SC&T предлагает устройства грозозащиты для систем кабельного телевидения – SP002, SP002VP, SP002VPD.
Почему видеоизображение “сворачивается”?
Ответ:
Причиной “сворачивания” изображения является наводка помех от кабелей питания на линию передачи, или расстояние передачи видеосигнала слишком велико. В этом случае рекомендуется использовать согласующие устройства – CB001VH (для коаксиального кабеля) с высокой помехозащищенностью или TVB001(для витой пары).
Для работы по витой паре можно воспользоваться приёмопередатчиками с высокой помехоустойчивостью TTP111VH (пассивный - для небольших расстояний) либо TTA111VH (активный – для больших расстояний) для компенсации помех.
Почему на видеоизображении появляются наводки «дрожание» или «бегущие полосы»?
Ответ:
И коаксиальный кабель, и витая пара могут подвергаться наводкам, в основном от высокочастотных устройств (например радио) либо разницы потенциалов заземления, обычной причиной которых являются несбалансированные нагрузки в сети.
В этом случае - можно воспользоваться изолятором цепи заземления для уменьшения помех.
Обычно непросто обнаружить источник помех, поэтому для поиска источника помех мы рекомендуем использовать монитор для проверки каждой точки подключения.
Почему падает цветность, видеоизображение нестабильно или полностью отсутствует при подключении цифрового видеорегистратора, но проблема прекращается при прямом подключении монитора?
Ответ:
Видеосигнал затухает при передаче по кабелю и если на входе видеорегистратора сигнал ниже 0,8В(от пика до пика) то изображение будет низкого качества и может иметь двоения, дрожать или потерять цветность. Это связано с тем что сам цифровой видеорегистратор вносит значительные потери в видеосигнал (при его преобразовании из аналогового в цифровой). Для устранения проблемы можно воспользоваться продуктами, перечисленными ниже:
  1. При работе по коаксиальному кабелю можно использовать усилитель видеосигнала CA101/CA101A/CA404/CA101VH и т.д. включив его перед цифровым видеорегистратором, для компенсации потерь видеосигнала.
  2. При работе по витой паре, Вы можете заменить пассивный приемник на активный TTA111VR/,TTA111AVR/TTA414VR/TPA008/TPA016, в который встроены регулировки яркости и четкости. На расстояниях передачи более 1.5 км, можно добавить еще один комплект активных передатчиков / приемников и соединить их последовательно (см.схему в каталоге).
При необходимости отображения одного видеосигнала на 2-х мониторах, изображение на мониторах нормальное, но при подключении цифрового видеомагнитофона изображение нестабильно либо теряется цветность.
Ответ:
Один видеосигнал, разделённый на 2 канала, будет затухать, что сделает изображение нестабильным. Используйте распределитель видеосигналов CD102/CD408/CD816, который усиливает и стабилизирует видеосигнал перед распределением. Если есть необходимость работы с несколькими видеоканалами, передаваемыми на разные расстояния, можно воспользоваться нашим усилителем распределенных видеосигналов CD102A/CD408A/CD816A, в который встроена компенсация потерь ВЧ и четкости, а также подстройка яркости для передачи высококачественного изображения на различные расстояния.
Почему видеоизображение слишком яркое, на нем «снег», оно мерцает при использовании активного оборудования передачи по витой паре TTA111V/TTA111AV?
Ответ:
Проверьте наличие двух следующих условий:
  1. Активное оборудование предназначено для передачи видеосигналов на большие расстояния и имеет встроенную функцию видеоусиления. Если расстояние передачи в Вашем случае составляет менее 100 метров, то функция компенсации «зернистости изображения» может не работать, что приведет к получению «снега» на изображении, либо изображение будет мерцающим и с искаженной яркостью.
    Мы рекомендуем использовать эти устройства для передачи на расстояния свыше 100 метров, а для передачи на короткие расстояния выбирать пассивные приемопередатчики видеосигналов серии TTP111, что также позволит снизить затраты на оборудование.
  2. Активный приемник имеет 5-и позиционный переключатель диапазона расстояний передачи, для передачи на различные расстояния.
    Пожалуйста, установите переключатель в положение, соответствующее расстоянию передачи в Вашей системе, для исключения плохого качества передачи изображения.
Почему при использовании последовательно подключенных устройств передачи по витой паре появляются двоения, каскадирование (один канал накладывается в виде тени на другой канал)?
Ответ:
Убедитесь в хорошем соединении кабелей, что исключает потерю видеосигнала. Лучшим решением будет запайка кабеля в местах соединения, либо использование кабельных соединителей AP007. Далее, избавьтесь от избыточных длин кабеля при последовательном соединении, как показано на рисунке:

Почему видеоизображение мерцающее и дрожащее при передаче одного канала?
Ответ:
Неправильное подключение витой пары может привести к мерцанию и дрожанию изображения. Если для передачи одного видеоканала используется однопарный кабель, проверьте кабельные соединения и убедитесь, что провод передачи П и провод приема ПРМ эквивалентны. (Пример: П: 1, 2 (RJ45) = ПРМ: 1, 2(RJ45) либо П: 7, 8 (RJ45) = ПРМ: 7, 8(RJ45)).
Почему при использовании одного сетевого кабеля для передачи 4 каналов изображение в одном канале нормальное, а в остальных присутствует каскадирование, (один канал накладывается в виде тени на другой канал)?
Ответ:
Пожалуйста, проверьте подключение сетевого кабеля: TX и RX должны иметь стандартное подключение 1, 2, 3, 6, 5, 4, 7, 8 в коннектор RJ45 в соответствии со следующей схемой:

Схема

N контакта

Цвет провода

Цепь

Схема

1

Бело-оранжевый

Видео1+

2

Оранжевый

Видео1 -

3

Бело-зелёный

Видео2+

4

Синий

Видео3 -

5

Бело-синий

Видео3+

6

Зелёный

Видео2 -

7

Бело-коричневый

Видео4+

8

Коричневый

Видео4 -

Почему камеры и приемопередатчики видеосигналов, установленные вне помещений, имеют больший процент отказов и нестабильность качества работы?
Ответ:
При установке видеокамер и приёмопередатчиков вне помещений, вероятность влияния скачков напряжения или ударов молнии значительно выше. Мы настойчиво рекомендуем использовать устройства грозозащиты.
Как защитить дорогие видеокамеры и видеорегистраторы, а также другое оборудование видеонаблюдения от скачков высокого напряжения и грозовых разрядов?
Ответ:
Нужно установить устройства защиты от скачков напряжения (грозозащиты) SC&T между видеокамерой и кабельной линией и между входящей кабельной линией и оборудованием мониторинга. Это недорогое оборудование защитит дорогостоящие устройства.
Будут ли сигналы радиочастоты влиять на видеосигнал при использовании оборудования передачи по кабелю "витая пара" SC&T?
Ответ:
Нет, оборудование SC&T хорошо защищено от помех. Витая пара CAT 5 UTP также хорошо защищена от помех радиочастот. Единственным ощутимым влиянием на видеосигнал может стать влияние мощного сигнала радиочастоты при передаче и по коаксиальному кабелю, и по витой паре. Можно попробовать использовать витую пару с экраном Мойлера из алюминиевой фольги, заземляющим проводом и оплеткой.

Подключение мониторов VGA по витой паре | Журнал сетевых решений/LAN

При помощи такого простого пассивного устройства, как балун, сигналы VGA можно передавать на большие расстояния без усиления.

Монитор VGA воспринимается сегодня как нечто само собой разумеющееся. Эта технология, ставшая по сути стандартом де-факто на видеоинтерфейс для ПК, применяется практически во всех видах оборудования — от настольных ПК до мультимедийных проекционных систем.

В свое время разработчики спецификаций на кабельное подключение VGA-монитора исходили из того, что VGA будет располагаться поблизости от источника видеосигнала. Поэтому традиционные кабели VGA рассчитаны на расстояние в 7,5—15 м, при его превышении требуется установить усилитель сигнала. Помимо указанного ограничения с кабелем VGA неудобно работать, и он не вписывается в концепцию структурированных кабельных систем. Вместе с тем, не всем известно, что сигналы VGA могут передаваться на большие расстояния без усиления по витой паре Категории 5 при помощи простого пассивного устройства, известного как балун.

ЧТО ПРЕДСТАВЛЯЕТ СОБОЙ БАЛУН VGA?

Рисунок 1. Балуны производства NHL.

Балун VGA (см. Рисунок 1) — это пассивное устройство, позволяющее использовать витую пару (Категории 5 или лучше) вместо традиционного кабеля VGA, так что дисплей VGA может быть размещен на значительном удалении от источника без использования усилителя сигнала. Балуны VGA применяются парами, и они поддерживают любое оборудование с интерфейсами VGA, SVGA, XGA или SXGA: настольные и портативные ПК, мультимедийные проекторы, плоские жидкокристаллические мониторы, стандартные ЭЛТ-мониторы, плазменные дисплеи, усилители сигналов VGA, разделители сигналов VGA или конвертеры развертки VGA (см. Рисунок 2).

Карты VGA передают не только видеосигналы, но и сигналы управления для настройки параметров изображения, например яркости или контрастности. Ввиду того, что кабель Категории 5 имеет только четыре витые пары, пассивные балуны VGA способны поддерживать только видео в формате RGB и сигнал вертикальной и горизонтальной синхронизации. Пассивные балуны VGA не позволяют передавать сигналы управления, и поэтому параметры монитора необходимо настроить, прежде чем он будет установлен на своем постоянном месте. В следующем разделе мы описываем некоторые из приложений VGA, где могут быть использованы преимущества подключения по кабелю Категории 5.

Типичные области применения

Мультимедийные проекторы. Мультимедийные проекторы применяются практически повсеместно — от корпоративных презентаций до образовательных лекций и рекламных демонстраций. Новейшее поколение проекторов обеспечивает отличное качество изображения при использовании с портативными или настольными ПК. Обычно докладчик подключает портативный компьютер к проектору по стандартному кабелю VGA, при этом портативный компьютер должен располагаться поблизости от проектора. В некоторых случаях это может оказаться неудобным. Чтобы устранить это ограничение, соединение между портативным компьютером и проектором можно удлинить с помощью экранированной витой пары Категории 5, как показано на Рисунке 3.

Обучение с использованием ПК в классах. В учебных заведениях персональные компьютеры служат преподавателям для демонстрации образовательного материала или лекционной информации студентам, находящимся сразу в нескольких помещениях. При использовании балунов VGA вместе с разделителем VGA ПК-источник видеосигнала можно подключить одновременно к нескольким экранам VGA в классных комнатах по витым парам Категории 5 (см. Рисунок 4). Если оборудование с обоих концов балунов VGA имеет трехштырьковые вилки переменного тока, то в этом случае может быть задействована уже имеющаяся проводка с неэкранированными витыми парами Категории 5. В противном случае, если какое-либо из подключенных к балунам устройств VGA не имеет встроенных трехштырьковых соединителей переменного тока, необходимо использовать кабель с экранированными витыми парами Категории 5. Причина этого будет объяснена позднее. Для учебных заведений с ограниченным бюджетом применение балунов VGA и витой пары Категории 5 представляет экономичный способ доставки учебных материалов в каждую классную комнату без дорогостоящих вложений в локальную сеть или систему видеоконференций.

Мониторинг промышленных процессов. В промышленности сложные датчики и контроллеры процессов часто располагаются в недоступных областях. Выходной сигнал VGA от этих устройств может быть передан по проводке Категории 5 обратно на монитор в помещение, где находится оператор (см. Рисунок 5). Обеспечиваемая Категорией 5 помехоустойчивость идеальна для промышленных приложений, а балуны VGA позволяют не упустить это преимущество.

Информационные видеосистемы. ПК часто применяются для организации продаж и торговых демонстраций: в частности, на выставочных стендах для привлечения внимания посетителей и распространения информации. Например, балуны VGA могут использоваться в магазине для рекламы продаваемых товаров. Применение кабелей Категории 5 с мониторами VGA исключает необходимость располагать системный блок поблизости от торгового киоска (см. Рисунок 6).

Сотрудник магазина может управлять экранами, не покидая своего офиса, а сами киоски можно расположить в любом месте, где имеется проводка Категории 5.

Совместная работа. При совместном решении многих задач, таких, как написание технической документации или проектирование инженерных систем, исполнителям необходимо встречаться, чтобы обсудить информацию, отображаемую на локальном ПК. наблюдать за экраном монитора VGA гораздо проще, если его можно поместить там, где другие участники проекта смогут его видеть. Установив вторую карту VGA в ПК и подключив удаленный монитор с помощью балунов VGA и кабеля Категории 5, вторую станцию можно быстро настроить для просмотра в другой комнате без приобретения дорогостоящего оборудования для видеоконференций (см. Рисунок 7).

В следующем разделе приведены некоторые рекомендации по монтажу проводки при использовании балунов VGA.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ПРОВОДКИ

Тип кабеля. Некоторые балуны VGA поддерживают только неэкранированную витую пару Категории 5, другие — как экранированную (Shielded Twisted Pair, STP), так и неэкранированную (Unshielded Twisted Pair, UTP) витую пару. Что касается балунов VGA для STP, экранированную витую пару Категории 5 следует использовать с соответствующими балунами, если источник или приемник сигнала VGA не имеет встроенной трехштырьковой вилки электропитания. Это связано с тем, что балун VGA должен быть надежно заземлен с обоих концов соединения, иначе он не будет передавать сигналы вертикальной и горизонтальной синхронизации. Если оборудование не заземлено надлежащим образом, то в этом случае требуется предоставить общую точку отсчета, для чего и служит кабель с экранированными витыми парами.

Вдобавок, кабель STP должен быть терминирован с помощью экранированных модульных разъемов RJ-45 на обоих концах линии для обеспечения общего нуля между балунами VGA.

Обычно портативные компьютеры, мультимедийные проекторы и плоские жидкокристаллические мониторы снабжаются внешними адаптерами питания и, следовательно, не имеют собственной трехштырьковой вилки.

В этом случае нужен кабель с экранированными витыми парами. Отказ от кабеля STP может привести к полной или перемежающейся потере изображения. В Таблице 1 приводятся рекомендации по применению соответствующих типов кабеля при использовании балунов VGA с поддержкой STP.

Кабель с неэкранированными витыми парами Категории 5 применяют с балуном VGA, когда и источник, и приемник сигнала VGA имеют собственную трехштырьковую вилку питания: в частности, это справедливо в случае ЭЛТ-мониторов и настольных ПК. В такой ситуации может быть задействована уже имеющаяся в здании проводка с неэкранированными витыми парами Категории 5. Кстати, при тестировании соединения с балунами VGA по свободному кабелю с витыми парами, кабель необходимо размотать с катушки.

Соответствие контактов. Балунам VGA требуется четыре витые пары.

Пара 1: Красный видеосигнал.
Пара 2: Зеленый видеосигнал.
Пара 3: Синий видеосигнал.
Пара 4: Горизонтальная и вертикальная синхронизация.

Кабель между двумя балунами VGA должен придерживаться назначения контактов балуна. Необходимо, чтобы витые пары соответствовали контактам, а полярность была прямой. Иначе говоря, контакт 1 на одном конце должен подсоединяться к контакту 1 на другом и т. д. для семи других контактов. Балун VGA дает сигнал для каждой пары, как показано на Рисунке 8.

Рисунок 8. Соответствие пар и контактов.

Разрешение изображения. Разрешение монитора следует задавать в соответствии с требованиями приложения. Если приложение будет отображать только крупноразмерные текстовые шрифты и графику, то разрешение следует уменьшить. Это позволит оптимизировать качество изображения и увеличить максимальную дальность. В обычной ситуации балун VGA позволяет передавать изображение на расстояния, указанные в Таблице 2 (в зависимости от спецификации производителя).

Тип кабеля. Тип кабеля имеет важное значение для качества изображения. В целях минимизации потерь сигнала следует использовать кабель Категории 5 или лучшей.

Протяженность кабеля. Максимальное расстояние зависит от разрешения монитора. Если требуемое расстояние превосходит спецификацию для данного разрешения, то разрешение монитора следует уменьшить для улучшения качества изображения.

Параметры монитора. При передаче видеосигнала по кабелю изображение может потерять яркость и контрастность. Это можно компенсировать за счет увеличения яркости и контрастности монитора. Уровень яркости и контрастности рекомендуется настроить на максимум и потом отрегулировать его, после того как оборудование будет установлено на свое постоянное место.

Даже соблюдение всех предосторожностей не гарантирует отсутствия проблем с изображением. В следующем разделе мы опишем некоторые из них и то, как с ними бороться.

ПРОБЛЕМЫ С ИЗОБРАЖЕНИЕМ

Полная или частичная потеря изображения. Практически всегда это результат потери синхронизации вследствие неправильного заземления, что проявляется в периодическом мигании дисплея или полной потере изображения. Это случается, когда сигнал передается по неэкранированной витой паре с/на оборудование, у которого отсутствует собственная трехштырьковая вилка электропитания. Проблема может быть решена путем замены неэкранированной витой пары на экранированную и терминирования обоих концов кабеля с использованием экранированных модульных разъемов RJ-45.

Размывание. Размывание изображения происходит тогда, когда край изображения оставляет на экране след подобно грязной линии от чернильного пера на листе бумаги. Такой эффект возникает при увеличении расстояния, на которое сигнал передается по витой паре. С приближением к максимально допустимому расстоянию, физические свойства кабеля и балунов начинают проявлять себя подобным образом. Это связано с задержкой распространения и затуханием.

Помимо использования активного устройства со встроенным усилителем можно также уменьшить протяженность кабеля или настроить контрастность и яркость монитора.

Дрожание. Дрожание изображения имеет место, когда фон меняется с черного на белый и обратно. Подобный симптом может быть следствием проблем с заземлением между оборудованием VGA или внешних помех со стороны близлежащего силового трансформатора. Этот эффект можно свести к минимуму путем настройки яркости и контрастности монитора.

Двоение. Двоение проявляется в наличии второго видеоизображения позади основного, при этом второе изображение смещено по отношению к первому. Данное явление обычно связано с проблемами в самом кабельном соединении. Некачественная заделка, раскрученные пары, неодинаковая длина пар, низкокачественный кабель и чрезмерно высокие переходные помехи между системным блоком и монитором — все это может быть причинами удвоения изображения. В этом случае лучше всего заменить имеющийся кабель на новый.

Неправильные цвета. При появлении в изображении не тех цветов, какие должны быть (например, синий вместо зеленого), проблема может состоять в неправильном подключении или расщеплении пар. Выявить причину можно путем проверки подключения контактов кабеля между ЦПУ и монитором, дабы убедиться, что все сделано в соответствии со спецификацией производителя балуна VGA.

Потеря деталей изображения. Потеря деталей изображения может иметь место при увеличении протяженности кабеля с витыми парами. Таким образом начинают проявляться физические свойства кабеля и балунов при приближении к максимально допустимому расстоянию. Это является следствием эффектов задержки распространения и затухания сигнала. Помимо использования активного устройства со встроенным усилителем качество изображения можно улучшить путем уменьшения протяженности кабеля или разрешения изображения. Если приложение нормально работает с худшим разрешением (например, при 800x600 вместо 1024x768), то настройка монитора на меньшее разрешение позволит улучшить изображение. Другой способ — отрегулировать контрастность и яркость монитора.

ЗАКЛЮЧЕНИЕ

Применение балунов VGA обеспечивает гибкость в выборе конфигураций и позволяет избавиться от тяжелых и дорогих кабелей VGA. Для достижения удовлетворительного качества изображения предварительно следует определить, какого рода оборудование VGA будет использоваться, каково максимальное удаление между системным блоком и монитором и каким должно быть разрешение монитора.

Джефри Херман — менеджер по продуктам в компании NHC Communications, разрабатывающей и производящей соединительные компоненты для СКС. С ним можно связаться через сайт компании http://www.nhc.com.


Таблица 1. Рекомендации по выбору типа кабеля при использовании балуна VGA c поддержкой STP.
ИсточникПриемник
ЭЛТПлоский ЖК-мониторМульти-медийный проекторПлазменный дисплей
Настольный ПКUTP или STPSTPSTPSTP
Портативный ПКSTPSTPSTPSTP

Таблица 2. Зависимость между разрешениями и дальностью передачи сигнала.
ФорматРазрешениеМакс. расстояние по витой паре Кат. 5
VGA640x480 пикселов125-135 м
SVGA800x600 пикселов95-105 м
XGA1024x768 пикселов30-75 м
SXGA1280x1024 пикселов15-60 м

Поделитесь материалом с коллегами и друзьями

Распиновка

RJ45

Распиновка RJ45

Распиновка RJ 45 является результатом стандартизации кабелей между коммерческими зданиями TIA. Этот протокол принят во многих отраслях телекоммуникации, передачи данных, аудио и других отраслях.

EIA / TIA и более 60 дополнительных организаций внесли свой вклад в этот новый стандарт. 8-жильный кабель витой пары с сопротивлением 100 Ом, подключаемый к разъему RJ45, известный как Ethernet, теперь используется повсеместно. То, что раньше было кабелем / разъемом для передачи данных или телекоммуникаций, теперь используется во всем мире для потоковой передачи HD-видео, взаимодействия с камерами видеонаблюдения, передачи звука и передачи энергии низкого напряжения, иногда смеси сигналов и мощности.Многие устройства преобразуют сигнал на передающей стороне в другой формат, отправляют информацию, а затем снова декодируют ее на другом конце, чтобы получить определенные преимущества для устройства. Разъем RJ45 и стандартное расположение выводов RJ45 во многих отношениях используются в современных технологиях. Другие устройства используют стандарты связи для передачи данных между двумя или более устройствами, такими как компьютерные порты Ethernet, которые являются двунаправленными. RJ45 и его распиновка стали обычным явлением почти во всех сферах нашей жизни.

Многие компании, работающие в нескольких отраслях промышленности, приняли новый стандарт кабельной разводки, заканчивающийся разъемом RJ45, что привело к тому, что гораздо больше людей ознакомилось с форматом и стандартами. Оранжевый белый / оранжевый, зеленый белый / синий, сине-белый / зеленый, коричневый белый / коричневый - это общий цветовой код для этих разъемов. Этот код, используемый для разъемов RJ45, называется стандартом распиновки 568B RJ45 и используется во всей телекоммуникационной и AV-индустрии. Cегодня.

Причина, по которой распиновка RJ45 связана с перекрестными помехами.Когда проводники соединены попарно и скручены, они, естественно, сопротивляются перекрестным помехам от сигналов в других парах. От одного конца до другого, пары внутри должны быть скручены на разную величину, и этот допуск должен распространяться на все концы кабеля, чтобы в полной мере воспользоваться этим явлением. Распиновка RJ45 является отражением науки, лежащей в основе стандарта

.

По мере того, как с годами технологии открывают новые возможности, будут стимулироваться и развиваться новые инновации, которые могут потребовать новых форматов и новых стандартов.На данный момент нашей опорой будет разъем RJ45 и его знакомая распиновка RJ45.

Техническое приложение

Что касается целостности кабеля и разъемов, есть несколько методов, которые вы всегда должны практиковать при обращении с кабелем витой пары и его установке, чтобы инфраструктура, поддерживающая ваш путь прохождения сигнала, была максимально целостной.

Радиус изгиба:

Кабель для стационарной установки

CAT 5-6-7 высокого качества будет иметь сплошные жилы, поэтому его нельзя перегибать или слишком сильно перегибать, так как сплошные проводники внутри оболочки будут ослабевать с каждым последующим лишним изгибом.Всегда беритесь за кабель, не прилагая к нему чрезмерных усилий. Если конец кабеля был определен как изогнутый или поврежденный, его провисание следует обрезать, чтобы не допустить заделки неисправного кабеля.

Прекращение:

При использовании стандартных разъемов RJ45 важно подготовить кабель, а затем визуально осмотреть его в последний раз, прежде чем применять обжим. Таким образом, у вас нет всех проводов в положении для 100% хорошего соединения, вы можете переставить их перед обжимом и обжать кабель только один раз.

При использовании соединителя EZ RJ45 можно вытащить жилы из конца соединителя, слегка потянуть в противоположных направлениях соединитель и жилы и, таким образом, захватить максимальную изоляцию под обжимом, создавая более прочную заделку. Перед обжимом слегка скрутите все 8 проводов вместе, чтобы получился отрезок одного большого лома. Обожмите разъем и убедитесь, что все 8 проводов отрезаны точно заподлицо. Небольшой кусок свисающей изоляции - это все, что нужно, чтобы ваш конец не встал на место, поэтому убедитесь, что на конце нет отставших!




layer1 - Что означают положительный и отрицательный (+/-) контакты передачи и приема на кабелях Ethernet?

Отличный вопрос.Zac67 отлично ответил на него, но я хотел бы высказать свое мнение по этому поводу.

Ваш вопрос вращается вокруг двух других, но связанных вопросов:

  1. Почему UTP использует пару проводов?
  2. Почему UTP скручивает провода друг вокруг друга?

Оба вопроса относятся к электромагнитным помехам (EMI). Первый в основном уменьшает исходящий EMI, EMI, второй - входящий EMI.

Почему UTP использует пару проводов?

Напряжение, приложенное к проводу, излучает исходящие электромагнитные помехи.Если используется только один кабель, это не проблема. Но часто кабели прокладываются рядом со многими другими кабелями, и идея о том, что исходящие электромагнитные помехи одного кабеля влияют на передачу других проводов рядом с ним, нежелательна.

Разработанное решение состоит в передаче двух сигналов , инверсных друг относительно друга .

Например, предположим, что нам нужно подать напряжение +5 В с одного конца кабеля на другой. Предположим, утечка + 5В + 0,5В на соседние кабели.Чтобы компенсировать это, используйте другой провод для передачи прямо противоположного: -5 В, что приведет к утечке -0,5 В на соседние кабели. Комбинированный эффект утечки + 0,5 В и -0,5 В заканчивается исходящей эмиссией 0 В.

(Это не идеальный выброс net 0 , но вы можете увидеть концепцию).

В мире электротехники он называется сбалансированной парой и представлен в виде витой пары с проводами TX + и TX-.

Это позволяет использовать схемы разводки, не требующие больших вложений в экранирование, и является одной из причин широкого использования неэкранированной витой пары (UTP) вместо экранированной витой пары (STP)

.

До сих пор мы только ответили, почему мы используем пару проводов , затем мы рассмотрим, почему они скручены .

Почему UTP скручивает провода друг вокруг друга?

Несмотря на описанную выше стратегию использования сбалансированной пары, нельзя избежать того факта, что любой электрический провод будет подвергаться некоторому количеству входящих электромагнитных помех.Чтобы компенсировать это, была разработана другая стратегия для уменьшения поглощаемых электромагнитных помех в сбалансированной паре.

Стратегия основана на том факте, что электромагнитные помехи будут тем больше, чем ближе провод к источнику. Если два провода, которые посылают на провод противоположное напряжение, «по очереди» находятся ближе всего к источнику, они оба будут подвергаться одинаковому количеству входящих электромагнитных помех. Разрешение принимающей стороне извлекать намеченный сигнал из EMI.

Вот как это работает:

Синий провод начинается с + 50 В, а зеленый провод начинается с точного обратного тока -50 В.Источником электромагнитных помех является красный круг, и каждая волна, окружающая источник электромагнитных помех, все меньше и меньше воздействует на провода. Если вы добавите EMI ​​только к каждой серой точке (вверху и внизу каждого витка), оба провода в конечном итоге получат +22 В.

Несмотря на то, что конечное напряжение, полученное на правой стороне провода, отличается, обратите внимание, что разница в напряжении соответствует по всей витой паре проводов: это всегда 100 В между . EMI затронул и проводов, идентично .Вы можете легко вычислить разницу окончательных значений (100 В) и отобразить ее в числовой строке, чтобы определить, что начальные напряжения были + 50 В и -50 В:

Следует отметить, что использованные выше числа были значительно упрощены, чтобы передать концепцию. Типичное излучение электромагнитных помех влияет только на передачу сигналов в диапазоне микровольт (мкВ), что составляет 1 000 000-ю часть вольта (В). Но концепции по-прежнему остаются верными: поскольку отправляются исходный и обратный сигналы, чистая исходящая эмиссия компенсируется, а из-за перекручивания оба провода в равной степени подвергаются одинаковому количеству помех.


С учетом всего вышесказанного, мы можем ответить на ваши вопросы напрямую:

Однако я не понимаю, почему существуют отдельные + и - линии передачи и приема, и что они делают.

Каждый из них несет свой сигнал?

Да, но они противоположны друг другу.

Или это опорное напряжение?

Да, они ссылаются друг на друга.


Изображения и контент выше взяты из этого раздела статьи о проводке Ethernet в моем блоге.Если вы хотите узнать больше о предмете, не стесняйтесь взглянуть.

Подключение E1 / T1


2-парное соединение (TX / RX) между DSU поставщика услуг и УАТС. Он может использовать несколько различных методов подключения в зависимости от услуги, поставщика, оборудования и местоположения:

Пара TX обычно подключается к паре RX, но будьте готовы немного поэкспериментировать (и / или поменять местами / пересечь пары).

  • Красный «аварийный сигнал ближнего конца» (NEA) указывает на проблему локальной кабельной проводки с разомкнутыми парами RX (или обеими).
  • Желтый «аварийный сигнал дальнего конца» (FEA) указывает, что локальная пара TX открыта (желтый аварийный сигнал «получен»).

Распиновка DSU:

Схема может быть представлена ​​на DB-9 (E1), DB-15 (T1) или RJ48 / RJ45. В следующей таблице показаны распиновки для каждого:

* DSU / CSU = блок службы данных / блок службы канала, например, модем PTT.

Подключение к АТС:

Медиа-шлюзы

(и опция 11) могут использовать кабель NTBK04, адаптер NTBK65 или прямое соединение MDF.


Петля: контакты с 1 по 4 и со 2 по 5

Если вы не можете найти переходной адаптер NTBK65 UDT RJ48C (справа), используйте пары 23 (TX) и 24 (RX) на MDF. Если цепь не становится зеленой, просто поменяйте местами пары TX / RX.

Примечание. RJ-48 - это RJ-45 с ключом. Разъем RJ-45 подходит к разъему RJ-48, но ключ на разъеме RJ-48 предотвращает его подключение к разъему RJ-45.

В следующей таблице показаны выводы сигнала адаптера NTBK65:

2 Наконечник 16

Прекращение MDF:

NTBK65 является заменой кабельной сборки NTBK04.Если ни один из них не доступен, сделайте заделку непосредственно на блоке MDF, связанном со слотом для карты, используя следующую распиновку. Если цепь не становится зеленой, поменяйте местами пары TX / RX:

50-контактный MDF RJ48C Сигнал (T-568B)
24 1 RX кольцо
3 н / п
23 4 TX Кольцо
9019 9019 9019 9019 9019 9019 9019 9019
6 н / п
7 н / п
8 н / к
Кабель
Патч
Фиолетовый / Зеленый Передача (TX)
- в сеть
TIP 0 MDF / BIX
Пара 23
Зеленый / фиолетовый КОЛЬЦО 0 Прием (RX)
- из сети
TIP 1 MDF / BIX
Пара 24
Коричневый / фиолетовый КОЛЬЦО 1
Slate
Slate Земля FGND Не используется

RJ45 - DB-9F (E1) Адаптер:

В больших системах (51C / 61C / 81C) используется разъем DB-9 (E1) или DB-15 (T1), расположенный на задней стороне сетевой полки.
На рисунке также показан импровизированный адаптер обратной петли RJ45, используемый для тестирования (синяя и оранжевая пары в петле)!

Используйте следующую конфигурацию адаптера с концом E1, DB-9 на УАТС (к NTCK45AA на J5).
Возможно, вам придется поменять местами пары TX / RX - или поменять местами оранжевый и синий с T-568B (568A или 568B).

Примечание: Большинство адаптеров RJ45 - DB-9F используют эту цветовую схему
, но ваша может нет! Всегда сначала проверяйте это!

белый
RJ-45 Цвет DB-9
1 Синий 2
2 Оранжевый 3
3
3
Красный 6
5 Зеленый 7
6 Желтый
7 Коричневый

Адаптер RJ45 - DB-15F (T1):

Используйте следующую конфигурацию адаптера с концом T1, DB-15 на УАТС.
Возможно, вам придется поменять местами пары TX / RX - или поменять местами оранжевый и синий с T-568B (568A или 568B).

Примечание: Большинство адаптеров RJ45 - DB-15F используют эту цветовую схему
, но в вашей нет! Всегда сначала проверяйте это!

белый
RJ-45 Цвет DB-15
1 Синий 1
2 Оранжевый 9
3 черный Красный 3
5 Зеленый 11
6 Желтый
7 Коричневый

Адаптеры обратной петли:

  • DB-9 (E1) - Контакт 2 контура к контакту 6 и контакт 3 к контакту 7
  • DB-15 (T1) - Соедините контакт 1 с контактом 3, а контакт 9 с контактом 11
  • Рама BIX - пары петель 23 и 24 (контакты 45-47 и 46-48)

С помощью кабеля 568B подключите перемычку оранжевой к синей паре.
Обратите внимание на импровизированный адаптер обратной петли на этой картинке!

Помните, канал D не установит при тестировании контура.

  • RJ45 (DSU) - Соедините контакт 1 с контактом 4, а контакт 2 с контактом 5

Примечание: Разъем RJ45 подходит для разъема RJ48, но ключ на разъеме
RJ48 предотвратит его подключение к разъему RJ45.

г.703 Balun:

E1 может быть представлен на двух коаксиальных разъемах (например, BNC), по одному для TX и RX. Балун G.703 - это двунаправленное пассивное устройство (трансформатор), которое преобразует несимметричные (75 Ом, BNC) в симметричные (120 Ом, RJ45) сигналы. Сторона RJ45 использует стандартные пары: 1 и 2 и 4 и 5. Если цепь представлена ​​на коаксиальных разъемах, всегда используйте симметрирующий трансформатор с соответствующим импедансом, например: от 75 до 120 Ом.

BNC RJ45 (T-568B)
TX
(выход)
1 - Передача (R1)
2 - Передача (T1)
RX
(дюйм)
4 - Прием (R)
5 - Прием (T)

Схемы подключения кабеля Cat5e - B&B Electronics

Этот документ был написан с целью предоставить основную справочную информацию о стандартах электропроводки 568A и 568B.Он также определит различия между и этими стандартами. Кроме того, мы предоставим инструкции по созданию стандартных и перекрестных кабелей.

И 568A, и 568B представляют собой две схемы цветового кода, используемые для правильного подключения восьмипозиционных модульных вилок RJ45. Эти два цветовых кода утверждены стандартами на проводку Американского национального института стандартов / ассоциации телефонной промышленности / ассоциации электронной промышленности (ANSI / TIA / EIA). Между двумя схемами подключения нет никакой разницы в возможности подключения или производительности при подключении от одного устройства к другому, если устройства подключены по одной и той же схеме.Единственный случай, когда одна схема имеет преимущество перед другой, - это когда один конец сегмента подключен к модульному устройству, а другой конец - к блоку перфорации. В этом случае преимущество 568A состоит в более естественном расположении пар на стороне перфорированного блока.

Кабели обычно состоят из 8 проводов, скрученных вместе в 4 пары. Каждая пара легко идентифицируется одним из четырех основных цветов и предназначена для передачи сигнала и его возврата. Схема подключения 568A признана предпочтительной схемой подключения для стандарта, поскольку она обеспечивает обратную совместимость как для однопарной, так и для двухпарной проводки с кодами универсального заказа на обслуживание (AT&T) USOC.Постановления правительства США требуют использования предпочтительного стандарта 568A для проводки, устанавливаемой в соответствии с федеральными контрактами. Тем не менее, N-TRON принял стандарт 568B, поскольку он сегодня наиболее широко используется в отрасли. Он соответствует более старому цветовому коду AT&T 258A. Он также одобрен стандартом ANSI / TIA / EIA. Эта схема предоставляет одну пару для обратной совместимости со схемой подключения USOC. Эта иллюстрация поможет вам определить различия между цветовыми схемами 568A и 568B.Разница между двумя схемами заключается в том, что оранжевые и зеленые пары меняются местами, как показано здесь. Эти стандарты определяют максимальную длину сегмента 100 метров (328 футов) между двумя устройствами. Эта длина включает коммутационные панели и кабели. Когда требуются более длинные расстояния, может потребоваться использование коммутаторов, повторителей или оптоволоконных сетей.

Кабель может быть проложен с правильной непрерывностью, но не с правильным парным соединением. Это часто случается, когда кабель терминирован последовательно на обоих концах, но в неправильном порядке.Для обнаружения этого типа ошибки требуется динамический тест или тест переменного тока. Если единственной ошибкой является ошибка разделенной пары, кабель имеет правильную целостность и, вероятно, вызовет перекрестные помехи. Перекрестные помехи - это перетекание сигналов, переносимых одной парой проводников, на другую пару в результате электрического процесса индукции. Проводникам не нужно соприкасаться друг с другом, поскольку перекрестные помехи передаются магнитно. Это нежелательный эффект, который может вызвать медленную передачу или полностью заблокировать передачу сигналов данных по длинному сегменту кабеля.Скручивание проводов в кабеле Cat5e предназначено для значительного уменьшения перекрестных помех и их побочных эффектов. Точно так же электромагнитные помехи (EMI) - это нежелательный сигнал, который индуцируется в кабеле. Разница в том, что электромагнитные помехи обычно возникают из-за внешнего по отношению к кабелю источника. Это может быть кабель или устройство электропитания или, в некоторых случаях, смежные кабели Cat5e, которые не соответствуют стандартам 568A и 568B. Затухание - это потеря сигнала в сегменте кабеля из-за сопротивления провода плюс другие электрические факторы, вызывающие дополнительное сопротивление.Более длинная длина кабеля, плохие соединения, плохая изоляция, высокий уровень перекрестных помех и электромагнитных помех увеличивают общий уровень затухания. Стандарты 568A и 568B были разработаны для обеспечения более эффективной связи на больших расстояниях в кабельном сегменте Cat5e, чем при использовании нестандартных схем. Волоконно-оптический кабель - единственная среда, которая полностью невосприимчива к перекрестным помехам и электромагнитным помехам, поскольку для передачи данных используется свет вместо электрического тока.

Создание стандартных и кроссоверных кабелей Cat5e

Прежде чем вы начнете создавать стандартные соединительные кабели Cat5e, важно отметить, что описанный здесь метод является только одним методом.Это отнюдь не лучший метод. Кроме того, перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобится длина сертифицированного кабеля Cat5e и несколько разъемов RJ-45. Для достижения наилучших результатов мы рекомендуем использовать качественный храповой инструмент, такой как популярный инструмент IDEAL Telemaster Tool, для вырезания и заделки разъемов RJ-45.

  1. Большинство обжимных инструментов имеют два лезвия: одно предназначено для полного прорезания кабеля, а другое предназначено для снятия внешней оболочки кабеля.Используйте первое лезвие, чтобы отрезать кабель до нужной длины. Затем с помощью второго лезвия снимите внешнюю оболочку кабеля примерно на дюйм, чтобы обнажить все провода внутри. Будьте осторожны, чтобы не порезать внутренние провода при снятии изоляции оболочки кабеля.
  2. После снятия оболочки вы обнаружите восемь проводов внутри кабеля Cat5e. Если есть веревка, отрежьте ее и раскрутите проволоку так, чтобы расстояние между ними было не более одной восьмой дюйма.
  3. Разверните провода слева направо в том порядке, в котором они должны быть обжаты.Использование одинаковой цветовой схемы (568A или 568B) на обоих концах позволит создать стандартный соединительный кабель, как показано на рисунках 568A-568A и 568B-568B ниже.
  4. Когда провода выровнены и расплющены, используйте режущее лезвие, чтобы равномерно обрезать провода, оставив примерно полдюйма открытым.
  5. Повернув зажим от себя, осторожно вставьте провода в разъем RJ45, как показано ниже.
  6. После установки двух разъемов RJ45 на обоих концах необходимо определить качество всех подключений, чтобы убедиться, что разводка контактов выполнена правильно.Это очень важный шаг, который часто упускается из виду, в основном из-за дороговизны испытательного оборудования. LanRover Pro TP600 поможет вам идентифицировать короткие замыкания, открытия, неправильные соединения, развороты и разделенные пары. Кроме того, этот профессиональный тестер поможет определить окончательную длину изготовленного вами кабеля.


Два коммутатора Ethernet могут быть соединены вместе стандартным соединительным кабелем, если оба устройства соответствуют стандарту MDIX.Коммутаторы N-TRON Ethernet используют эту технологию на всех портах 10/100 RJ45. По сути, стандарт MDIX автоматически выполняет функции кроссовера без пользовательской настройки. Это позволяет переключателю правильно выровнять проводники внутри. В некоторых ситуациях подключение аналогичных устройств, таких как устаревшие концентраторы или сетевые интерфейсные карты (NIC), может осуществляться с помощью перекрестного кабеля. Следовательно, сам кабель будет физически выполнять функцию кроссовера. Перекрестный кабель можно легко создать, используя схему 568A на одном конце и схему 568B на другом конце, как показано на иллюстрации 568A-568B ниже.

Деталь экранированного кабеля CAT5e

Использование экранированных кабелей между устройствами не требуется для большинства устройств N-TRON (подробные сведения см. В руководствах пользователя). Если требуется использование экранированных кабелей, обычно рекомендуется подключать экран только на одном конце, чтобы предотвратить образование контуров заземления и создать помехи для сигналов низкого уровня (например, термопары, RTD и т. Д.). Для использования с коммутаторами N-TRON требуются кабели Cat5e, изготовленные в соответствии со спецификациями EIA-568A или 568B.


В случае, если все расстояния между соединительными кабелями Cat5e небольшие (т. Е. Все устройства Ethernet расположены в одном локальном шкафу и / или связаны с одним и тем же заземлением), в системах разрешается использовать полностью экранированные кабели с заземлением корпуса на обоих концах. отсутствие аналоговых сигналов низкого уровня.

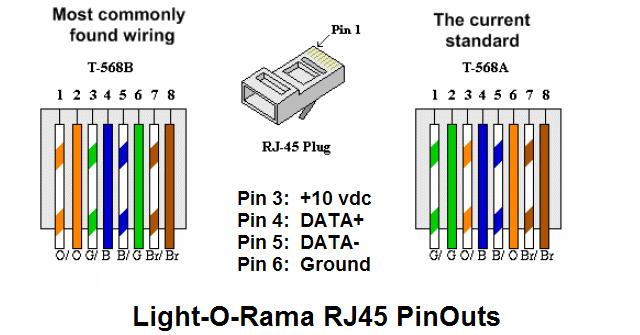

CAT5e 568A и 568B Распиновка деталей

Информация в этом техническом документе была впервые опубликована N-TRON.Компания B&B Electronics получила разрешение на повторную публикацию этого документа, чтобы предоставить клиентам максимально полную информацию. B&B Electronics благодарит N-TRON за предоставленную нам возможность распространять эту информацию среди наших клиентов. Вы можете посетить их сайт http://www.n-tron.com.

Ethernet-коммутаторы

Ethernet-медиаконвертеры

Ethernet-последовательный порт

Ethernet-кабели

Рекомендуемая литература

Руководство по выбору коммутатора Ethernet

Руководство по выбору Ethernet в последовательный

Руководство по выбору медиаконвертера Ethernet

% PDF-1.4 % 105 0 объект > эндобдж xref 105 159 0000000016 00000 н. 0000003530 00000 н. 0000003675 00000 н. 0000003820 00000 н. 0000004289 00000 п. 0000005430 00000 н. 0000005688 00000 п. 0000005842 00000 н. 0000006059 00000 н. 0000006232 00000 н. 0000006410 00000 н. 0000006580 00000 н. 0000006754 00000 н. 0000006924 00000 н. 0000007102 00000 н. 0000007284 00000 н. 0000007450 00000 н. 0000007615 00000 н. 0000007787 00000 н. 0000008076 00000 н. 0000008365 00000 н. 0000008654 00000 п. 0000008943 00000 н. 0000009231 00000 п. 0000009520 00000 н. 0000009749 00000 н. 0000009969 00000 н. 0000010143 00000 п. 0000010320 00000 п. 0000010490 00000 п. 0000010664 00000 п. 0000010834 00000 п. 0000011012 00000 п. 0000011194 00000 п. 0000011360 00000 п. 0000011526 00000 п. 0000011580 00000 п. 0000011635 00000 п. 0000011689 00000 п. 0000011718 00000 п. 0000011772 00000 п. 0000011826 00000 п. 0000011880 00000 п. 0000011934 00000 п. 0000011988 00000 п. 0000012042 00000 н. 0000012096 00000 п. 0000012151 00000 п. 0000012206 00000 п. 0000012261 00000 п. 0000012316 00000 п. 0000012338 00000 п. 0000013182 00000 п. 0000013204 00000 п. 0000013956 00000 п. 0000013978 00000 п. 0000014756 00000 п. 0000014778 00000 п. 0000015537 00000 п. 0000015559 00000 п. 0000016814 00000 п. 0000017013 00000 п. 0000017120 00000 п. 0000017325 00000 п. 0000018588 00000 п. 0000018694 00000 п. 0000019467 00000 п. 0000019489 00000 н. 0000019569 00000 п. 0000020491 00000 п. 0000020514 00000 п. 0000021871 00000 п. 0000021894 00000 п. 0000021915 00000 п. 0000021937 00000 п. 0000022092 00000 п. 0000022535 00000 п. 0000022556 00000 п. 0000022577 00000 п. 0000022684 00000 п. 0000022839 00000 п. 0000022994 00000 н. 0000023016 00000 п. 0000023843 00000 п. 0000023998 00000 п. 0000024020 00000 н. 0000024847 00000 п. 0000025674 00000 п. 0000025696 00000 п. 0000025718 00000 п. 0000026545 00000 п. 0000026566 00000 п. 0000026587 00000 п. 0000026608 00000 п. 0000026763 00000 н. 0000026784 00000 п. 0000026939 00000 п. 0000027094 00000 п. 0000027115 00000 п. 0000027136 00000 п. 0000027291 00000 п. 0000028585 00000 п. 0000028608 00000 п. 0000028644 00000 п. 0000030671 00000 п. 0000030694 00000 п. 0000030730 00000 п. 0000039415 00000 п. 0000039437 00000 п. 0000039473 00000 п. 0000040015 00000 п. 0000040037 00000 п. 0000040074 00000 п. 0000040520 00000 п. 0000040542 00000 п. 0000040579 00000 п. 0000041051 00000 п. 0000041073 00000 п. 0000041110 00000 п. 0000041630 00000 н. 0000041652 00000 п. 0000041690 00000 н. 0000042162 00000 п. 0000042184 00000 п. 0000042220 00000 н. 0000042656 00000 п. 0000042678 00000 п. 0000042715 00000 н. 0000043162 00000 п. 0000043184 00000 п. 0000043220 00000 н. 0000043609 00000 п. 0000043631 00000 п. 0000043667 00000 п. 0000044143 00000 п. 0000044165 00000 п. 0000044201 00000 п. 0000044738 00000 п. 0000044760 00000 п. 0000044796 00000 п. 0000045913 00000 п. 0000045935 00000 п. 0000045971 00000 п. 0000046555 00000 п. 0000046578 00000 п..y

DMX (DMX512) RJ-45 распиновка и описание @ pinoutguide.com

Данные DMX512 передаются по дифференциальной паре с использованием уровней напряжения EIA-485. Сетевая разводка состоит из экранированной витой пары с характеристическим сопротивлением 120 Ом с оконечным резистором на самом дальнем от контроллера конце кабеля для поглощения отражений сигнала.

DMX512-A (ANSI E1.11-2008) позволяет использовать восьмиконтактные модульные (8P8C или RJ-45) разъемы для стационарных установок, где не требуется регулярное подключение и отключение оборудования.Кабель Cat5, обычно используемый для сетей и телекоммуникаций, был протестирован ESTA для использования с DMX512A. Кроме того, кабели, разработанные для EIA485, обычно соответствуют электрическим спецификациям DMX512.

Штифт
Число
Штифт
Имя
Описание
1 Данные 1+ Первичный канал передачи данных
2 Данные 1- Первичный канал передачи данных
3 Данные 2+ Дополнительный вторичный канал передачи данных
4 н / д
5 н / д
6 Данные 2- Дополнительный вторичный канал передачи данных
7 Общий сигнал (0 В) для данных 1
8 Общий сигнал (0 В) для данных 2

Распиновка модульного разъема 8P8C соответствует схеме соединения проводников, используемой в коммутационных кабелях для витой пары категории 5 (Cat5).Отсутствие контактов 4 и 5 помогает предотвратить повреждение оборудования, если кабели случайно подключены к телефонной розетке телефонной сети общего пользования с одной линией.

Цветовая кинетика DMX

Важно отметить, что схема подключения Color Kinetics полностью отличается от стандарта ESTA.

Штифт
Число
Штифт
Имя
Описание
1 Общий сигнал (0 В) для данных 1
2 Данные 1- Первичный канал передачи данных
3 Данные 1+ Первичный канал передачи данных
4 н / д
5 н / д
6 н / д
7 н / д
8 н / д

Анолис DMX

Важно отметить, что схема подключения Anolis полностью отличается от стандарта ESTA.

Штифт
Число
Штифт
Имя
Описание
1 н / д
2 н / д
3 н / д
4 н / д
5 н / д
6 Данные 1+ Первичный канал передачи данных
7 Данные 1- Первичный канал передачи данных
8 Общий сигнал (0 В) для данных 1

E: Cue DMX

Важно отметить, что подключение E: Cue DMX полностью отличается от стандарта ESTA.

Штифт
Число
Штифт
Имя
Описание
1 Данные 1- Первичный канал передачи данных
2 Данные 1+ Первичный канал передачи данных
3 Общий сигнал (0 В) для данных 1
4 н / д
5 н / д
6 н / д
7 н / д
8 н / д

Физика кабелей на основе витой пары

Это описание физики витой пары для поэтов.

Так почему же кабели передачи данных скручены, а силовые - нет? Все дело в пропускной способности. Сигналы питания имеют такие низкие частоты, что им не нужно беспокоиться о пропускной способности, в отличие от кабелей передачи данных. Высокочастотный сигнал на проводе создает магнитное поле, которое может вызвать сигнал на соседнем проводе. Эти наведенные сигналы называются «перекрестными помехами», потому что со старыми аналоговыми телефонными линиями вы часто могли слышать другие разговоры на фоне вашего разговора, возникающие из-за этих наведенных сигналов.

Представьте, что интерфейс Ethernet на вашем компьютере передает сигнал. Когда сигнал отправляется на линии передачи (Tx), сигнал индуцируется на линии приема (Rx). Это проблема, потому что правила Ethernet гласят, что вы прекращаете говорить, если в это же время говорит кто-то другой. Но если бы ваш компьютер каждый раз пытался говорить, он бы сам себя услышал и остановился. Похоже, вы все-таки не отправите электронное письмо.

На самом деле индуцированный сигнал во много раз слабее исходного, что делает это менее серьезной проблемой.Однако приемная электроника должна быть очень чувствительной. Это связано с тем, что высокочастотные сигналы значительно затухают по длине кабеля. Например, спецификация IEEE 802.3 для 1000BASE-T допускает максимальные потери в 24 дБ, что означает уменьшение сигнала до (я сделаю математику для вас, поэты) 6% от его первоначальной мощности во время поездки из передатчик на дальнем конце к порту Ethernet вашего компьютера. Таким образом, перекрестный сигнал не должен быть сильным, чтобы его подавить. По мере удаления от компьютерного интерфейса принимаемый сигнал становится сильнее и менее подвержен перекрестным помехам.Это означает, что проблема находится ближе всего к передатчику, поэтому ключевая спецификация называется Near End Crosstalk или NEXT.

У инженеров есть несколько хитростей, чтобы справиться с NEXT. Во-первых, сигналы данных кодируются в кабеле в «дифференциальном» режиме - это означает, что каждому положительному импульсу на проводнике соответствует соответствующий отрицательный импульс на другом проводе в паре. Это означает, что провода генерируют равные, но противоположные магнитные поля, которые нейтрализуют друг друга и не должны создавать перекрестных помех.Однако, если провода просто проложены параллельно друг другу, то один провод в паре будет ближе к одному из полей, поэтому магнитное поле для одного провода будет немного больше, чем для другого, и вы получите немного больше. немного перекрестных помех.

Итак, вторая уловка - это скручивание кабеля. Таким образом, расстояние между проводами меняется по длине участка, иногда ближе к положительному проводу, а иногда ближе к отрицательному. Это имеет тенденцию нейтрализовать эффект, еще больше уменьшая перекрестные помехи.Но если все пары скручены с одинаковой скоростью, возможно, что они сохранят одинаковый интервал на протяжении всего цикла, что приведет к увеличению перекрестных помех. Вот тут-то и появляется третий трюк - пары скручиваются с разной скоростью, поэтому они не будут находиться на одинаковом расстоянии от одного и того же проводника на протяжении всей трассы.

Из-за разной скорости скручивания вы увидите разную длину каждой пары при измерении длины каждой с помощью кабельного тестера. Если бы вы их раскрутили и расправили, те, у которых было больше скручиваний, были бы немного длиннее.Длина может отличаться на 5% и более - предел TIA для длины кабеля основан на самой короткой паре.

Несмотря на то, что в модульном разъеме (RJ-45) проводники проходят параллельно только на короткое расстояние, они обычно вносят наибольший вклад в NEXT на установленном канале. А слишком большое раскручивание при установке соединителей может значительно усилить эффект и привести к тому, что ссылки не пройдут сертификацию.

В новых конструкциях достигаются лучшие характеристики перекрестных помех за счет использования прокладок в кабелях, более тщательного контроля скорости скручивания и соединения пар вместе.А новые технологии, такие как 10GBASE-T и PoE, требуют большего, чем просто отличные характеристики перекрестных помех. Но перекрестные помехи по-прежнему являются одним из наиболее важных параметров с точки зрения высокопроизводительных кабелей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
