Rjp30H1 чем заменить. Транзистор RJP30H2: характеристики, применение и аналоги

Какие основные характеристики имеет транзистор RJP30H2. Где применяется данный транзистор. Какие есть аналоги и замены для RJP30H2. Как правильно выбрать и использовать этот IGBT-транзистор.

Основные характеристики транзистора RJP30H2

RJP30H2 — это N-канальный IGBT-транзистор, предназначенный для высокочастотного переключения мощности. Вот его ключевые параметры:

• Максимальное напряжение коллектор-эмиттер: 360 В
• Максимальный ток коллектора: 30 А
• Напряжение насыщения коллектор-эмиттер: 1.5 В (тип.)
• Время нарастания: 80 нс (тип.)
• Время спада: 150 нс (тип.)
• Корпус: TO-252

Транзистор изготовлен по технологии Trench gate на тонкой кремниевой подложке, что обеспечивает высокое быстродействие и низкие потери при переключении.

Области применения RJP30H2

Благодаря своим характеристикам, транзистор RJP30H2 находит применение в следующих областях:

• Импульсные источники питания
• Инверторы
• Драйверы электродвигателей
• ШИМ-контроллеры
• Промышленные системы управления
• Плазменные панели

Особенно часто данный транзистор используется в плазменных телевизорах Panasonic серий NeoPlasma 30 и 50 в качестве ключевого элемента схем управления.

Аналоги и замены для RJP30H2

При необходимости замены RJP30H2 можно использовать следующие аналоги:

• FGD4536 — наиболее близкий по параметрам аналог
• IRG7R313U — имеет схожие характеристики
• GT30G124 — более мощный IGBT-транзистор
• TGD30N40P — новый тип IGBT с похожими параметрами

При выборе замены важно учитывать не только основные электрические параметры, но и динамические характеристики, такие как время переключения и заряд затвора.

Как правильно выбрать IGBT-транзистор?

При выборе IGBT-транзистора для конкретного применения следует обращать внимание на следующие ключевые параметры:

1. Максимальное напряжение коллектор-эмиттер (VCES) — должно быть выше рабочего напряжения схемы с запасом 20-30%.
2. Максимальный ток коллектора (IC) — выбирается с запасом 30-50% от расчетного рабочего тока.
3. Напряжение насыщения (VCE(sat)) — влияет на статические потери, меньшее значение предпочтительнее.
4. Времена переключения (tr, tf) — определяют динамические потери, меньшие значения лучше для высокочастотных применений.
5. Тепловое сопротивление корпус-кристалл (Rth(j-c)) — важно для расчета теплового режима.

Также необходимо учитывать тип корпуса, совместимость с печатной платой и возможности теплоотвода.

Особенности монтажа и эксплуатации RJP30H2

При работе с транзистором RJP30H2 следует соблюдать следующие рекомендации:

• Использовать качественный теплоотвод, обеспечивающий эффективное охлаждение транзистора
• Применять термопасту между корпусом транзистора и радиатором для улучшения теплопередачи
• Не превышать максимально допустимую температуру перехода 150°C
• Обеспечить защиту затвора от перенапряжений
• Использовать снабберные цепи для ограничения dv/dt и di/dt при коммутации индуктивной нагрузки

Правильный монтаж и соблюдение режимов эксплуатации позволят обеспечить надежную работу транзистора в течение длительного срока.

Тестирование и проверка RJP30H2

Для проверки исправности транзистора RJP30H2 можно выполнить следующие тесты:

1. Проверка сопротивления изоляции между выводами коллектора, эмиттера и затвора
2. Измерение тока утечки коллектор-эмиттер при максимальном рабочем напряжении
3. Определение порогового напряжения включения затвора
4. Измерение напряжения насыщения коллектор-эмиттер при номинальном токе
5. Проверка времени переключения с помощью специализированного тестера IGBT

При отсутствии специального оборудования можно выполнить базовую проверку с помощью мультиметра в режиме «прозвонки диодов».

Применение RJP30H2 в схемах управления плазменных панелей

В плазменных телевизорах Panasonic транзистор RJP30H2 часто используется в следующих узлах:

• Схема управления разверткой
• Драйверы адресных электродов
• Формирователи импульсов поддержания разряда
• Схемы коррекции яркости

Благодаря высокому быстродействию RJP30H2 позволяет формировать короткие мощные импульсы, необходимые для возбуждения газоразрядных ячеек плазменной панели. При этом низкое напряжение насыщения обеспечивает хороший КПД схемы управления.

Сравнение RJP30H2 с аналогами других производителей

Рассмотрим, как RJP30H2 соотносится с похожими IGBT-транзисторами других марок:

Параметр	RJP30H2	FGD4536	IRG7R313U
Макс. напряжение C-E	360 В	400 В	330 В
Макс. ток коллектора	30 А	25 А	20 А
Напряжение насыщения	1.5 В	1.8 В	1.6 В
Время нарастания	80 нс	95 нс	75 нс

Как видно, RJP30H2 имеет оптимальное сочетание параметров для применения в схемах управления плазменных панелей.

Перспективы развития IGBT-транзисторов

Технология IGBT-транзисторов продолжает развиваться. Основные направления совершенствования:

• Снижение напряжения насыщения для уменьшения статических потерь
• Уменьшение времени переключения для работы на более высоких частотах
• Повышение стойкости к короткому замыканию
• Интеграция защитных и управляющих цепей в структуру транзистора
• Применение новых материалов (карбид кремния, нитрид галлия) для улучшения характеристик

Это позволит создавать более эффективные и надежные силовые преобразователи для различных применений.

Rjp30h2 чем заменить

Войти через. Гарантия возврата денег Возврат за 15 дней. Есть много запасов не на полках, если необходимо, пожалуйста, предоставьте нам модели или фотографии. Гарантия на всю продукцию 3 месяца. Доставка Aramex пожалуйста, предоставьте копию удостоверения личности сфотографируйте.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• (Транзистор) RJP30h2DPD RJP30h2
• LuxuriousSkidka.ru
• J352 ( хорошая замена 2SJ201 )
• IGBT RJP30h2
• 100 шт RJP30h2 TO252 RJP30h2DPD к-252 новый оригинальный
• 10 шт. RJP30h2 RJP30h2DPD к-252 Высокое качество китайские оптом

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: BU808 не нужен. 11AK30 спасёно. Лучшая замена.

(Транзистор) RJP30h2DPD RJP30h2

Женская обувь Радиоуправляемые игрушки Аксессуары для электроинструментов Мужские часы. RJP30h2 30h2. Бесплатная Доставка 10 шт. Наличие: В наличии. В корзину. Теги: Дешевые Бесплатная Доставка 10 шт. Ваши 5-звездочные отзывы-это наша величайшая мотивация! Совет: если у вас есть несколько моделей в названии, пожалуйста, оставьте сообщение в заказе, чтобы дать нам знать, какая модель вам нужна.

Если нет сообщения, мы отправим модельный. Название продукта: реле с розеткой реле модели нет. Небольшая прибыль, но быстрый оборот гарантированного качества, если вам нужно больше, пожалуйста, свяжитесь с нами, мы скорректируем цену, чтобы служить вам лучший покупатель советы 1: сначала убедитесь, что ваш адрес правильный 2: прежде.

Сфера ведения бизнеса: автоматический IC, цифровой до аналоговой цепи, один микроскоп, фотоэлектрическая муфта, хранение, трехклеммный регулятор напряжения, SCR, эффект поля, schottky, реле, резисторы конденсаторов, световые трубки, разъемы.

GND Катод Или вы имеете какие-либо проблемы, пожалуйста, не стесняйтесь связаться с нами. Добро пожаловать в наш магазин наших преимуществ 1: наша компания после многих лет эксплуатации, товарно-материальных объемов, важнее то, что вы можете купить качественную продукцию 2: мы будем продавать по самой низкой цене, puerile-это наша.

Фирменная Новинка 1 шт. TM электронный Еженедельный программируемый цифровой таймер реле времени контроллер Din рейку для уличный фонарь. Технические характеристики: 1. Выход управления: 1 петля 30A выходная. Избегайте повреждения или потери в передаче. Пожалуйста, пожалуйста, проверьте детали, когда вы получаете их. Не входите, если что-то не так. И немедленно свяжитесь со мной. Давай разберемся с проблемой вместе. RS1A23D40 5 шт. IRF К Покупатели обратите внимание: 1 Наша компания может купить другие электронные аксессуары и IC детали для вас.

Вы должны четко сообщить нам о сорте продукта, суффиксе, инкапсуляции и так далее. Наша компания является администрацией. О нас Мы обещаем: 1: производство только лучшие потребительских товаров и обеспечения максимально возможного качества. Бесплатная доставка 10 шт. VNP49N04 dio. YF реле. Кроме того, мы можем отправить товары китайской экспресс-почтой или Китаем EMS, большинство советов прибывает в посылку в рабочих дней.

Добро пожаловать в наш магазин, если вы покупаете больше, пожалуйста, свяжитесь с нами, пожалуйста, непосредственно выберите нам: 1. Все товары в продаже находятся в сток2. У нас много разных видов товаров все в одном магазине и более важные,.

LuxuriousSkidka.ru

Shenzhen Guangfasheng Technology co. На протяжении этих лет, придерживаясь принципа «честности, качества во-первых», с отличным качеством продукции, Восторженный сервис и широкий спектр продуктов, мы получили высокую степень доверия от наших клиентов. Независимо от того, являетесь ли вы отечественными или иностранными бизнесменами, мы всегда готовы сделать вас удовлетворенными. Мы искренне приветствуем ваши деловые переговоры, делимся взаимной выгодой и общим развитием. Наши преимущества. Большинство из них в наличии С агрессивными цена.

IGBT RJP30h2 можно купить в нашем интернет-магазине по низкой цене. Доставка осуществляется по всей России, включая г. Боровичи, стоимость.

J352 ( хорошая замена 2SJ201 )

Раздел: Поиск и запрос прошивок телевизионной техники. Samsung ue40dsw, Появилась мысль! Раздел: Флейм. HP GSR нет деж Раздел: Компьютерная и оргтехника. Asus vws шасси Раздел: Монитoры.

IGBT RJP30h2

Единица измерения : lot 50 шт. Размер посылки : 10cm x 10cm x 3cm 3. Описание продукта Картинка только поставляет ссылку. Описание продукта 1. Мы отправим товар в течение 3 рабочих дней после получения оплаты.

Обратите внимание: Новый отслеживающий номер для Малайзии пост обыкновенный небольшой пакет плюс может быть отслежен только Befor он прибывает аэропорт вашего страна, пожалуйста, выберите китайский пост воздушной.

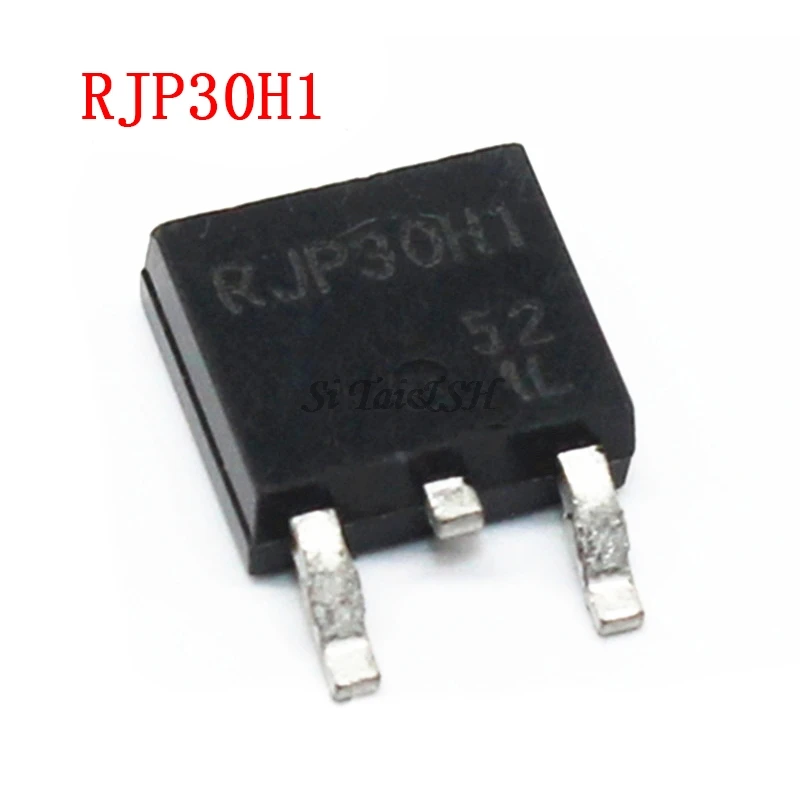

100 шт RJP30h2 TO252 RJP30h2DPD к-252 новый оригинальный

В корзину. Уважаемый покупатель! На данной странице перечислены все способы доставки заказа! Способы доставки товара:. Самовывоз — перед приездом уточняйте наличие товара. Забрать товар можно по адресу: Москва, Сущевский Вал д.

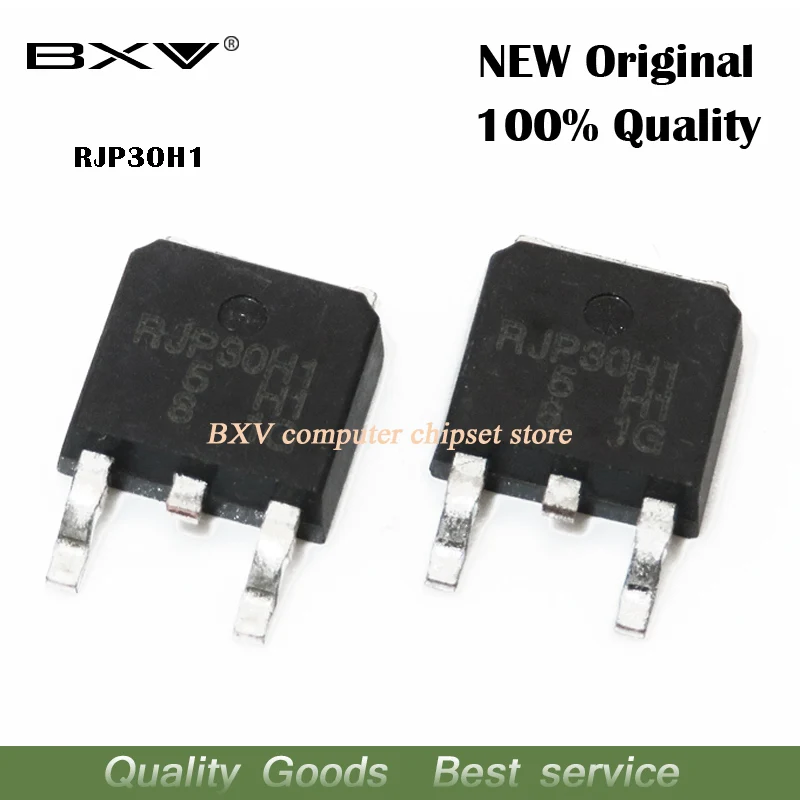

10 шт. RJP30h2 RJP30h2DPD к-252 Высокое качество китайские оптом

Узнать цены. Информация о компании. Shenzhen Winsome Electronic Technology Co. Время реакции. Winsome Holding HK Group co.

лот RJP30h2 TOF 30h2 К В НАЛИЧИИ. Про микро ATmega32U4 5 V 16 МГц заменить ATmega для Pro Mini с 2 строки заголовка штифт.

Регистрация Забыл пароль. Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса исполнение , поэтому смотрите картинку и параметры корпуса. На нашем сайте опубликованы только основные параметры и характеристики.

Добро пожаловать в наш магазин Если вы покупаете больше, пожалуйста, свяжитесь с нами Почему вы непосредственно выбираете нас : Объем бизнеса : auto IC, digital to аналоговая схема, single chip microcomputer, фотоэлектрическая муфта, хранение, трехклеммный регулятор напряжения, SCR, полевой эффект, Шоттки, реле, резисторы конденсаторов, Световая трубка, разъемы, и другие односторонние вспомогательные услуги! О насМы обещаем : 1 : производство только лучших потребительских товаров и обеспечение максимально высокого качества. У нас много товаров в магазине , и, что более важно, вы получите высокое качество, самую низкую цену и быструю доставку

Теги: Дешевые 10 шт.

Заказ RJP30H Я Если у вас нет учетной записи курьера, вам просто нужно оплатить Стоимость перевозки, мы можем помочь вам. RJP30h2 Займет около дня, чтобы добраться до ваших рук. Гарантийный срок составляет 90 дней. Если товары, которые вы покупаете в нашем магазине, не имеют улучшенного качества, то они не работают. Электронной почте Производители Характеристики, просто верните их нам для замены или возврата.

Регистрация Забыл пароль. Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса исполнение , поэтому смотрите картинку и параметры корпуса. На нашем сайте опубликованы только основные параметры и характеристики. Полная информация о том как проверить RJP30h2 to, чем его заменить, схема включения, отечественный аналог, цоколевка, полный Datasheet и другие данные по этому транзистору, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс и тд.

RJP30h2 to-252 | IGBT транзисторы

Транзистор RJP30h2 (полный партномер RJP30h2DPD)

RJP30h2- N-Channel IGBT High speed power switching, 360V, 30A, TO-252



 Особенности

• Trench gate and thin wafer technology (G6H-II series)
• High speed switching: tr = 80 ns typ., tf = 150 ns typ.
• Low collector to emitter saturation voltage: VCE(sat) = 1.5 V typ.
• Low leak current: ICES = 1 mA max.

Код товара :	M-161-4840
Обновление:	2022-09-26
Тип корпуса :	TO-252





Дополнительная информация:

Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса (исполнение), поэтому смотрите картинку и параметры корпуса. На нашем сайте опубликованы только основные параметры и характеристики. Полная информация о том как проверить RJP30h2 to-252, чем его заменить, схема включения, отечественный аналог, цоколевка, полный Datasheet и другие данные по этому транзистору, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс и тд.



В магазине указаны розничные цены. Для оптовиков, мы готовы предложить оптовые цены (скидки), в этом случае, присылайте ваш запрос на наш емайл, мы отправим вам коммерческое предложение.



*** тэги, это текстовые метки, которые формируют сами посетители, для быстрого поиска требуемых компонентов, радиотоваров, инструментов, и тд. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову. В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой.

Что еще купить вместе с RJP30h2 to-252 ?



Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.



Сопутствующие товары

Код	Наименование	Краткое описание	Розн. цена
** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
4840	RJP30h2 to-252	Транзисторы RJP30h2 (полный партномер RJP30h2DPD) — N-Channel IGBT High speed power switching, 360V, 30A, TO-252	43 pyб.
7212	RJP63K2 to-263	Транзисторы RJP63K2 (полный партномер RJP63K2DPE) — Silicon N Channel IGBT High Speed Power Switching, 630V, 35A, TO-263	43 pyб.
4841	IRG7R313U to-252	Транзистор IRG7R313U (маркировка 7R313U, pn IRG7R313UPbF) — IGBT is specifically designed for applications in Plasma Display Panels, 330V, 20A, TO-252	53 pyб.
2122	Припой SUOER 0.8мм, 100гр.	Припой высокого качества SUOER с флюсом, Sn60Pb40, мягкий, в катушке, диаметр 0.8мм, вес 100 грамм	530 pyб.
7407	RJP63K2 to-220fp	Транзисторы RJP63K2 (полный партномер RJP63K2DPP-M1) — Silicon N Channel IGBT High Speed Power Switching, 630V, 35A, TO-220FP	65 pyб.
7427	RJP30h2 to-220fp	Транзистор RJP30h2 (полный партномер RJP30h2DPP-M0) — N-Channel IGBT High speed power switching, 360V, 30A, TO-220FP	43 pyб.
5049	RJP30h4 to-263	Транзистор RJP30h4 — IGBT High speed power switching, TO-263	43 pyб.
2424	AS15-F	Микросхемы AS15-F (TSL1014IF, SL1014I, HX8915-A) — IC Power Controller (14+1 Channel Voltage Buffers for TFT LCD)	143 pyб.
7420	GT30G124 (30G124)	Транзисторы GT30G124 (маркировка 30G124) — Power IGBT, 430V, 200A, TO-220FP	43 pyб.
3316	FQPF12N60C	Транзистор FQPF12N60 (FQPF12N60C) — Power MOSFET N-Channel, 12A, 600V, TO-220FP	37 pyб.



Замена деталей плазмы Panasonic (DAF30, 30F131, RFUh35, DG302, RJP30h3A, RF1501N)

Оригинальные детали Panasonic для серии NeoPlasma 30 и 50 постепенно исчезают. Поскольку я большой поклонник этих устройств, я потратил некоторое время на поиск альтернатив. Я смог получить все детали либо с AliExpress, либо с DigiKey.

Перечисленные здесь детали могут выйти из строя на платах SC или SN соответственно и на платах SS.

Используйте эту информацию на свой страх и риск! Это результат моих исследований и экспериментов. До сих пор все плазмы, которые я починил, по-прежнему работают нормально через 1-2 года. Если бы детали были поддельными, они бы взорвались через короткое время.

Никогда нельзя быть уверенным, что через несколько лет у китайского продавца есть на складе детали такого же качества. Возьмите мои советы в качестве отправной точки. Я написал эту статью в начале 2017 года.

Новичок в городе? ТГД40Н40П

Я нашел еще одну потенциальную альтернативу всем транзисторам IGBT: TGD30N40P.

Этот тип производится в Корее и, согласно паспорту, существует примерно с 2012 года. Я буду тестировать их в ближайшее время. Оставайтесь в курсе.

Я думаю, что малое количество источников на Алиэкспресс — хороший знак. Рынок еще не завален дрянными копиями.

IGBT-транзистор GT31F131

Можно заменить на FGD4536 . Это я знаю точно, потому что успешно починил ими TX-P50GT30 и TX-P55VT30. Увы, это устройство также снято с производства.
Мой источник иссяк. Стивен Фоксалл нашел законный источник ЗДЕСЬ.

IGBT Транзистор DG302

Спецификация
Этот транзистор кажется самым сильным в группе. Пиковый ток 250А и постоянный ток 40А. Хорошо, когда их много на складе. Точной замены этому я не знаю. Это золотой самородок цепи. FDG4536 может быть подходящим кандидатом. Трудно сказать, потому что в минимальных данных, доступных для DG302, не указан интервал пикового тока 250А. FGD достигает 220 А для полусинуса, длительность импульса 1 мкс, и его время переключения даже меньше, чем у DG.

Тем временем я протестировал 42VT30 с FGD вместо DG, и он работает отлично. FGD работает при температуре около 55 ° C с приклеенным сверху оригинальным радиатором, и это совершенно нормально.

Я рад, наконец, поделиться источником подлинного DG302 на Aliexpress! Они точно такие же, как и оригинальные, и один из них недавно работал безупречно в 42VT30.

IGBT-транзистор RJP30h3A Datasheet
Опять же, я не вижу особой разницы с DG302 и 31F131, кроме меньшего тока коллектора на 5 А. Я думаю, что они могли бы построить все это исключительно с DG. Этот тип больше не используется в серии 50. Я успешно заменил их на ФГД4536 . Даже Panasonic использует 31F131 вместо платы сканирования TX-P55VT30.

Как правило, проблема с данными, приведенными в таблицах для максимального импульсного тока, трудно сравнивать, поскольку производители используют разные длины импульсов. F131 рассчитан на 3 мкс, в техническом описании DG302 об этом ничего не сказано, а FGD4536 рассчитан на <1 мкс. Это оставляет любителям метод проб и ошибок как единственный вариант.

Диод

DAF30 (DA3DF30A)

Спецификация
Можно заменить на STTh30R04G . Даташиты полностью совпадают. Если вам нужно больше сока, STTh40R04G доставит его, это диод-монстр. Недавно я дважды использовал STTh30 в качестве замены, и он прекрасно работает при нормальной температуре.

Недавно STTh40 также нормально работал в 42VT30.

Диод

RFUh35

Спецификация
Почему Panasonic использует этот диод вместе с DAF30, для меня загадка. Спецификации читаются одинаково. Может быть, есть какая-то тонкая деталь, которую я не понимаю. Думаю, STTH сюда тоже подойдет.

Диод RF1501N

Спецификация

И еще один диод, внешне такой же, как и остальные. Судя по спецификациям, я не вижу существенной разницы с DAF30 и RFUh35. DAF восстанавливается на несколько наносекунд быстрее. Они очень дешевые и доступны в DigiKey или Mouser или даже дешевле ЗДЕСЬ на Aliexpress. Китайский источник является законным. Я успешно протестировал и использовал диоды.

Микросхема управления BD8639FVM (маркировка SMD D86)

Купил немного из ЭТОГО источника без проблем. Обновление: сообщается, что он стал плохим источником.

Драйверные транзисторы CPH5524 (маркировка SMD 3Y)

Купил немного из ЭТОГО источника без проблем.
