Как правильно подключить 7-контактную розетку фаркопа. Какие функции выполняют контакты розетки. Чем отличаются европейский и американский стандарты розеток. На что обратить внимание при выборе и установке розетки фаркопа.

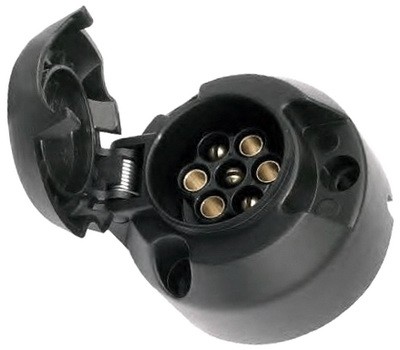

Особенности 7-контактной розетки фаркопа европейского стандарта
7-контактная розетка европейского стандарта является наиболее распространенным типом разъема для подключения прицепа к легковому автомобилю. Ее главные особенности:
- Имеет 7 контактов для подключения различных электрических цепей прицепа
- Контакты розетки имеют как «папа», так и «мама» разъемы для надежного соединения
- Конструкция исключает возможность неправильного подключения
- Обеспечивает питание всех основных световых приборов прицепа
Схема подключения 7-контактной розетки фаркопа
Стандартная схема подключения 7-контактной розетки европейского типа выглядит следующим образом:
- Контакт 1 (L) — левый поворот
- Контакт 2 (54G) — +12В питание
- Контакт 3 (31) — масса
- Контакт 4 (R) — правый поворот
- Контакт 5 (58R) — правый габарит
- Контакт 6 (54) — стоп-сигналы
- Контакт 7 (58L) — левый габарит
Важно соблюдать рекомендованное сечение проводов при подключении — от 1,5 до 2,5 мм² в зависимости от контакта.
В чем отличие европейской и американской 7-контактной розетки?
Основные отличия американской 7-контактной розетки от европейской:
- Наличие контакта для фонаря заднего хода
- Отсутствие разделения габаритных огней на правый и левый
- В некоторых моделях отсутствует разделение габаритов и стоп-сигналов
- Иное расположение и назначение контактов
При установке необходимо учитывать эти различия и использовать розетку, соответствующую стандарту вашего автомобиля и прицепа.
Какие функции выполняют контакты 7-контактной розетки?
Каждый контакт 7-контактной розетки фаркопа отвечает за определенную функцию:
- Левый поворотник — обеспечивает работу левого указателя поворота прицепа
- Питание +12В — используется для питания дополнительного оборудования прицепа
- Масса — общий минусовой провод для всех электроцепей
- Правый поворотник — обеспечивает работу правого указателя поворота
- Правый габарит — подключение правого габаритного огня и подсветки номера
- Стоп-сигналы — активация стоп-сигналов прицепа при торможении
- Левый габарит — подключение левого габаритного огня прицепа
На что обратить внимание при выборе 7-контактной розетки?
При выборе 7-контактной розетки для фаркопа следует учитывать несколько важных моментов:
- Соответствие стандарту вашего автомобиля (европейский или американский)
- Качество изготовления и надежность контактов
- Степень влагозащищенности (минимум IP54)
- Наличие защитной крышки
- Удобство монтажа на фаркоп
- Совместимость с вилкой прицепа
Правильно подобранная розетка обеспечит надежное соединение и безопасную эксплуатацию прицепа.
Распространенные ошибки при подключении 7-контактной розетки
При самостоятельном подключении 7-контактной розетки фаркопа часто допускаются следующие ошибки:
- Неправильное определение назначения контактов
- Использование проводов недостаточного сечения
- Некачественная изоляция соединений
- Объединение цепей правого и левого габаритных огней
- Отсутствие предохранителей в цепи питания
- Неправильное подключение массы
Чтобы избежать этих ошибок, рекомендуется внимательно изучить схему подключения или обратиться к специалистам.
Как проверить правильность подключения 7-контактной розетки?
После установки 7-контактной розетки фаркопа необходимо проверить правильность ее подключения. Для этого можно использовать следующие методы:
- Визуальный осмотр подключений на соответствие схеме
- Проверка каждого контакта мультиметром
- Использование специального тестера для розеток фаркопа
- Подключение прицепа и проверка работы всех световых приборов
- Проверка отсутствия замыканий между контактами
Тщательная проверка позволит выявить возможные ошибки и обеспечить безопасную эксплуатацию прицепа.
Особенности эксплуатации 7-контактной розетки фаркопа
При использовании 7-контактной розетки фаркопа следует учитывать некоторые особенности:
- Необходимо регулярно проверять состояние контактов и очищать их от загрязнений
- Рекомендуется использовать защитную крышку при отсутствии прицепа
- Следует избегать попадания воды внутрь розетки
- При длительной стоянке с прицепом лучше отключать вилку во избежание разряда аккумулятора
- Периодически проверяйте затяжку крепежных винтов розетки
Соблюдение этих правил поможет продлить срок службы розетки и обеспечить надежное соединение с прицепом.
| «Сила» г. Беломорск | ул. Советская, д. 20, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Кондопога | ш. Октябрьское, д. 97, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Костомукша | ул. Советская, д. 18, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Медвежьегорск | ул. К. Либкнехта, д. 23А, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Олонец | ул. Свободы, д. 8а, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Петрозаводск | ул. Заводская, д. 5, стр. 2, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Петрозаводск | ул. Ленинградская, д. 13, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | Доставка до 7 дней |
| «Сила» г. Петрозаводск | пр. Лесной, д. 53А, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Мотоцентр Сила» г. Петрозаводск | ул. Зайцева 65, стр. 4, тел. 8 800 550-35-30 Режим работы: пн-сб 9:00-19:00, вс — выходной | Доставка до 7 дней |
| «Сила» г. Питкяранта | ул. Привокзальная, д. 1, тел. 8 800 550-35-30 | В наличии |
| «Сила» г.  Пудож | ул. Пионерская, д. 49А, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Сегежа | ул. Солунина, д. 4А, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Сортавала | ул. Карельская, д. 16, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Сила» г. Суоярви | ул. Ленина, д. 38Д, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | В наличии |
| «Капитан» г. Петрозаводск | Зайцева, 63, тел. 8 800 550-35-30 Режим работы: ежедневно 9:00-19:00 | Доставка до 7 дней |
Распиновка розетки фаркопа. Схема подключения электрики
Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.
Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.
Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.
К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:
1 — левый поворот
2 — противотуманный фонарь
3 — земля4 — правый поворот
5 — габарит
6 — стоп сигнал
7 – габарит
После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.
|
Интернет-магазин «Фаркопы для всех» осуществляет оптовую и розничную продажу продукции немецкой компании Westfalia, бельгийской компании Bosal (VFM), польской компании IMIOLA (Zoger) в Москве и регионах России. В настоящее время продажи через интернет ресурсы занимают лидирующее место на рынке, поэтому Вы можете купить интересующий Вас товар, не выходя из дома, что очень удобно и оперативно.  Велобагажники. Специальная и универсальная электрика для тягово сцепных устройств. Системы перевозки грузов для автомобилей по ценам производителей. Продукция сертифицирована. Наши опытные специалисты готовы помочь вам при выборе фаркопа, и ответить на все сопутствующие вопросы. Приятных покупок.
Немного о фаркопах. Фаркопы WESTFALIA- Мировой лидер, производитель быстросъёмных и полностью автоматических фаркопов, поставщик №1 на авто-конвееры, компания ВЕСТФАЛИЯ с 1844 г. произвела более 16 млн. фаркопов для легковых автомобилей и коммерческого транспорта. Компания BOSAL является одним из лидеров в производстве тягово-сцепных устройств (фаркопов) и выхлопных систем для автомобилей. На Российском рынке Бозал работает с 1995 года. За это время Бозал завоевал лидирующие позиции на рынке выхлопных систем и тягово-сцепных устройств. С каждым днем Бозал уверенно идет вперед, за счет качества производимой продукции, всеохватывающему ассортименту и профессиональной поддержке, которые сотрудники компании готовы оказать в любое время. THULE- лидер в продукции для транспортировки спортивной экипировки, предоставляющий решения для активных семей, профессионалов и просто энтузиастов. Польская компания IMIOLA была основана в 1991 г. и специализируется только на производстве фаркопов для более 800 моделей легковых автомобилей. Фаркопы VFM изготавливаются в России на заводе Бозал-Автофлекс (Завод в Новоорске по производству ТСУ с 2006 г.). Наши услуги. Наша компания рада предложить Вам фаркопы Westfalia недорого, а так же фаркопы Thule по низким ценам. Так же у нас вы можете приобрести фаркопы Imiola, фаркопы VFM недорого. Мы можем Вам предложить следующие виды услуг: Кроме фаркопов компаний Bosal, VFM, Thule и Westfalia мы можем предложить Вам запчасти для прицепов недорого, не дорогие велобагажники, а так же окажем следующие виды услуг:
|
Блок согласования фаркопа. Модуль согласования фаркопа
Модуль согласования фаркопа
Функции блока согласования фаркопа
Очень часто, приобретая фаркоп с универсальным комплектом электроники, вам будет трудно обойтись без дополнительных элементов. К таковым относится блок согласования фаркопа, отвечающий за коммуникацию электроники автомобиля с прицепом. Данная технология относится только к машинам, оснащенным системами цифрового или аналогового управления.
Блок согласования фаркопа служит, прежде всего, для снижения нагрузки команд с бортового компьютера автомобиля. Все дело в том, что современные системы автоэлектроники комплектуются новыми технологиями. При этом блок согласования фаркопа исключает любые влияния грузового прицепа на электроцепи машины.
Принципы работы устройства
Очень часто можно встретить альтернативное название данного приспособления – смарт-коннектор. Блок согласования фаркопа подключается к электронике автомобиля обжимными клипсами, аналогично всем другим устройствам.
Питание может производиться от двух источников:
- аккумулятор;
- питающий провод.
Данное устройство позволяет водителю управлять всеми электроприборами на грузовом прицепе. За счет того, что модуль согласования фаркопа питается напрямую от аккумулятора, энергетические потери всей автомобильной электросистемы снижены до минимума. Большинство подобных устройств являются универсальными и могут быть подключены практически к любой модели машины.
Особенности эксплуатации приспособления
К дополнительным функциям смарт-коннектора можно отнести:
- контроль поворотников на прицепе;
- зарядка АКБ прицепа;
- включение «противотуманок» на прицепе;
- отключение парктроников.
Стоит учитывать, что главный бортовой компьютер не будет определять модуль согласования фаркопа как подключенное к общей системе устройство. Это происходит по причине того, что приспособление связано с остальной системой машины только питанием от АКБ. Поэтому модуль согласования фаркопа не предназначен для управления мониторинговыми функциями или для буксировки прицепа. С этими задачами справляется тягово-сцепное устройство, подключенное к основной системе электроники, управляемой бортовым компьютером.
Модуль согласования фаркопа будет незаменимым дополнением к современным автомобилям, имеющим сложные электросистемы. Именно для того, чтобы не допустить негативных последствий вмешательства в автомобильную проводку, используется смарт-коннектор.
Полезная информация
С каждым годом автомобилей с фаркопами становится всё больше. Для того, что таскать прицеп за своим автомобилем необходимо не только установиться сам фаркоп, но и подвести к нему необходимую электрику и упаковать все подключения в специальную розетку.
Существует три основных типа подключения розетки для прицепа:
- Семиконтактные (7 pin) разъемы европейского типа;
- Семиконтактные (7 pin) разъемы американского типа;
- Тринадцатиконтактные разъемы (13 pin).
Также существуют другие типы специальных разъёмов, которые применяются при отдельных нестандартных случаях подключения прицепа к автомобилю.
7-ми контактный европейский разъём
Наиболее широко используемый 7-контактный разъем европейского типа применяется на большинстве прицепов для легковых автомобилей. Его схема и внешний вид изображены на рисунке 1. Его особенностью является, дизайн приемной и ответной частей — гнёзда розетки имеют контакты обоих типов («папа» и «мама»).
Рисунок 1. Схема европейской 7-ми контактной розетки.
| № на схеме | Код | Сигнал | Сечение провода |
| 1 | L | Левый поворот | 1,5 мм² |
| 2 | 54G | 12В (+) | 1,5 мм² |
| 3 | 31 | Земля (-) | 2,5 мм² |
| 4 | R | Правый поворот | 1,5 мм² |
| 5 | 58R | Правый габарит и подсветка номерного знака | 1,5 мм² |
| 6 | 54 | Стоп-сигналы | 1,5 мм² |
| 7 | 58L | Левый габарит | 1,5 мм² |
Это сделано из соображений безопасного подключения круглого разъема в условиях минимальной видимости или отсутствия освещения.
Подключить неправильно либо закоротить гнезда при таком расположении практически невозможно.
Каждый из разъемов имеет своё четкое предназначение. В таблице приведены площади минимального сечения проводов, которыми производится подключение к необходимому элементу схемы.
Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания +12V на легковых прицепах.
Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод. Это ошибка! Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг». При правильном подключении при включении поворотного сигнала на стоянке светятся габариты соответствующей стороны. Эта функция используется во время стоянки на обочине.
7-ми контактный американский разъём
На рисунке 2 обозначена схема распиновки 7-контактного американского разъема.
Рисунок 2. Схема американской 7-ми контактной розетки.
Особенностью американского разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу). Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения. Это значительно упрощает процесс подключения.
13-ти контактный разъём
Главное отличие 13-контактного разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).
Рисунок 1. Схема 13-ти контактной розетки.
| № на схеме | Код | Сигнал |
| 1 | L | Левый поворот |
| 2 | 54G | Задний противотуманный фонарь |
| 3 | 31 | Масса (-) для контактов 1-8 |
| 4 | 4/R | Правый поворот |
| 5 | 58R | Правый габарит |
| 6 | 54 | Стоп-сигнал |
| 7 | 58L | Левый габарит |
| 8 | 8 | Фонарь заднего хода |
| 9 | 9 | 12В постоянного питания напрямую от аккумулятора |
| 10 | 10 | 12В питания при включённом зажигании |
| 11 | 11 | Земля для контакта 10 |
| 12 | 12 | Резерв |
| 13 | 13 | Земля для контакта 9 |
Особенностью разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора.
Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае предусмотрены штатные переходники.
Современные прицепы более высокого класса имеет собственное электронное оснащение: системы ABS, ESP, бортовые компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.
Выбор и использование правой розетки
Выбор и использование правой розетки
Когда вы подумываете о покупке буксирного крюка, вам нужно решить, будете ли вы подключать его к автомобилю с так называемой 7-контактной розеткой или с 13-контактной розеткой. Какую розетку вы выберете, зависит от того, как вы хотите использовать буксирное устройство: крепление для велосипедов, прицеп, караван, прицеп для лодки или конный ящик? Или сочетание нескольких приложений?
Каждый объект, который вы прикрепляете к машине, должен питаться от электричества, чтобы все фары работали.Важная функция, обеспечивающая безопасность движения. Соединение между автомобилем и держателем для велосипедов, прицепом, караваном, прицепом для лодки или конным боксом создается путем подключения вилки объекта, который вы хотите буксировать, к розетке на вашем автомобиле. Наиболее распространены два штекера: 7-контактный и 13-контактный. Как правило, держатели для велосипедов оснащены 7-контактным разъемом. То же самое касается старых прицепов, лодочных прицепов или боксов для лошадей. В более современных моделях этих буксирных объектов все чаще встречается 13-контактный штекер.В караване всегда есть 13-контактная вилка.
Разница между 7- и 13-полюсными вилками
Разница между 7-контактным и 13-контактным разъемами заключается в том, что 13-контактный разъем имеет больше функций. 7-контактный штекер обеспечивает питание только при основном освещении, таком как поворотники и стоп-сигналы. Идеально подходит для велосипедистов. Дополнительные штыри в 13-контактном разъеме используются, в частности, для фонарей заднего хода и заднего противотуманного фонаря.
С 10 июля 2011 года обе функции стали обязательными даже для прицепов, караванов, лодочных прицепов или конных боксов, поэтому в настоящее время они оснащены 13-контактными разъемами.Другие дополнительные функции предназначены для караванов и обеспечивают питание внутреннего освещения, задней части аккумулятора и холодильника в караванах.
Обзор 7-контактная розетка (ISO 1724)
| Штифт | Функция | Цвет |
| 1 / л | Поворотник левый | желтый |
| 2/54 г | Свет тумана | Синий |
| 3/31 | Масса | Белый |
| 4 / R | Указатель поворота правый | зеленый |
| 5 / 58R | Фонарь задний правый | коричневый |
| 6/54 | Стоп-сигналы | Красный |
| 7 / 58L | Фонарь задний левый | Черный |
| Дополнительный штифт (опция) | ||
| 2a | Отключение противотуманных фар | Серый |
Обзор 13-полюсная розетка (DIN 11446)
| Штифт | Функция | Цвет | Толщина проволоки |
| 1 / л | Поворотник левый | желтый | 1 мм |
| 2/54 г | Свет тумана | Синий | 1 мм |
| 3/31 | Масса | Белый | 1,5 мм |
| 4 / R | Указатель поворота правый | зеленый | 1 мм |
| 5 / 58R | Мигалка Задний фонарь правый | коричневый | 1 мм |
| 6/54 | Стоп-сигналы | Красный | 1 мм |
| 7 / 58L | Фонарь задний левый | Черный | 1 мм |
| 8 | Фонари заднего хода | розовый | 1 мм |
| 9 | Постоянная мощность | Оранжевый | 2,5 мм |
| 10 | Контактно-коммутируемый мощность | Темно-серый | 2,5 мм |
| 11 | Масса (вывод 10) | Белый / Черный | 2,5 мм |
| 12 | Распознавание прицепа | Светло-серый | Другой |
| 13 | Масса (для штифта 9) | Белый / Красный | 2,5 мм |
| Дополнительный штифт (опция) | |||
| 14 / 2a | Отключение тумана | серый | |
Розетка Multicon-West
Наличие этой информации значительно упрощает определение того, нужна ли вам 7-контактная или 13-контактная розетка с буксирным крюком.
Конечно, может оказаться, что вы захотите перевезти как велосипедное крепление, так и прицеп, караван, лодочный прицеп или стойку для лошадей. Тогда розетка Multicon-West — вариант. Все преимущества 13-контактной вилки присутствуют и в Multicon-West. Более того, к этой розетке можно подключать и 7-полюсные вилки. Одним из недостатков является то, что розетка Multicon-West не стандартизирована и на практике может привести к сложным ситуациям. Может случиться так, что комбинация 7-контактной вилки с 13-контактной розеткой Multicon-West может привести к попаданию воды или влаги в розетку, которая не может выйти.Результат: коррозия и плохой электрический контакт.
Обзор 13-контактный Multicon-West
| Штифт | Функция |
| 1 / л | Поворотник левый |
| 2/54 г | Свет тумана |
| 3/31 | Масса |
| 4 / R | Указатель поворота правый |
| 5 / 58R | Фонарь задний правый |
| 6/54 | Стоп-сигналы |
| 7 / 58L | Фонарь задний левый |
| 8 | Фонари заднего хода |
| 9 | Постоянная мощность |
| 10 | Контактно-коммутируемый мощность |
| 11 | Масса (вывод 10) |
| 12 | Распознавание прицепа |
| 13 | Масса (для штифта 9) |
| Дополнительный штифт (опция) | |
| 14 / 2a | Отключение тумана |
Переходник
Мы рекомендуем вам выбрать должным образом стандартизированную 14-контактную вилку, если вы хотите перевозить как велосипедное крепление, так и прицеп, трейлер, лодочный прицеп или конный бокс, поскольку для подключения 7-контактной вилки к 13-контактная розетка.
Эти переходники также доступны для подключения 13-контактной вилки к 7-контактной розетке. Рекомендуется всегда снимать адаптеры после использования. В противном случае вода будет стекать в розетку через переходник, который не может выйти.
Вставка вилки
Вставка вилки в розетку автомобиля различна для 7-полюсных и 13-полюсных вилок. 7-контактный штекер можно просто вставить только одним определенным способом. Обратите особое внимание на небольшую выемку в нижней части заглушки. В 13-контактной вилке немного сложнее.Это придется вкрутить в розетку. Вилка имеет небольшой кубик внизу, который можно вставить только в нижнюю часть розетки. При этом плоскость 13-полюсного штекера обращена влево. Впоследствии вилку можно вкрутить в розетку, повернув ее по часовой стрелке на 90 градусов.
7-контактная розетка для фаркопа в плоской и круглой конфигурации. Угловой кронштейн.
Описание
7-контактная розетка / вилка для фаркопа
7-контактная розетка для фаркопа для круглых и квадратных вилок прицепа.В результате выхода из строя и поломки латунных винтов все концевые пробки изготавливаются с винтами из нержавеющей стали.
Используйте раскрывающийся список для выбора электрических деталей прицепа и разъемов фаркопа.
- Плоская розетка — 7 контактов
- Плоская розетка — 7 контактов
- Круглая розетка — 7 контактов
- Универсальный угловой кронштейн для круглых и плоских розеток.
Схема подключения вилки
В чем разница между разъемами прицепа?
- К фаркопу крепится розетка.
- К прицепу прикреплена вилка прицепа.
Плохие соединения вызывают плохие соединения. Полезный совет — опрыскать клеммы вилки WD40. Это временное решение для устранения проблем с коррозией.
Припаяйте концы кабеля перед подключением к клеммным наконечникам. Все стыки и скотч спаять изолентой или термоусадочной.
Паяные соединения служат вечно.
Непаянные стыки создают проблемы, когда скрученные стыки окисляются. Электрический ток не пройдет через корродированные или горячие соединения и вызовет пожар.
Горячие соединения в электрических соединениях каравана и пожар
Довольно часто установка новых огней приводит к мерцанию буксирующего автомобиля. Мерцание — серьезная проблема, так как бортовой компьютер сообщит о проблеме на приборную панель.
Установка ECU для обхода бортового компьютера устраняет проблемы с мерцанием светового индикатора. Купите ЭБУ здесьБортовой компьютер измеряет сопротивление, мощность и падение напряжения на вновь установленных лампах.Вполне вероятно, что сопротивление новой лампы и кабелей выходит за рамки технических характеристик компьютера.
Лучшее средство, которое используют многие установщики фаркопа, — это установка нового ECU (электронного блока управления) для управления комплектом светодиодного освещения.
Наконец, в 100% случаев установка ЭБУ устраняет проблемы с мерцающими огнями автомобиля.
Couplemate Trailer Parts продает по всей Австралии только 7-штырьковые вилки, розетки, кронштейны и запчасти для прицепов самого высокого качества.
Мы приглашаем клиентов забрать товар или воспользоваться нашими низкими тарифами на перевозку. Экспресс-доставка в Мельбурн, Сидней, Брисбен, Перт, Аделаиду, Дарвин и Хобарт.
Мы также отправляем товары в Новую Зеландию авиапочтой Австралии.
© Steve Wotherspoon 5 июля 2018 г. Изображения и текст могут быть скопированы при условии ссылки на скопированную страницу и при отображении источника там, где находится контент или изображение.
Выбор правильной розетки фаркопа
Когда вы находитесь в процессе выбора подходящего буксирного крюка для вашего автомобиля, вам нужно будет подумать, какую электрооборудование буксирного крюка следует установить.Различные виды электричества повлияют на возможности буксировки, и если вы сделаете это неправильно, замена в дальнейшем может стать дорогостоящей ошибкой.
Тем не менее, буксировка электрики — фактор, о котором многие люди мало что знают, поэтому мы собрали эту статью, чтобы помочь вам принять правильное решение.
Виды розеток фаркопов
Какой тип электрики вам потребуется, во многом зависит от того, что вы буксируете, а также от необходимых или желаемых функций. Различные типы розеток различаются количеством контактов, которые у них есть: контакты — это точки подключения, которые используются для питания различных функций, для работы которых требуется электричество.В Великобритании используются электрические розетки трех типов: одинарные 7-контактные, двойные 7-контактные и одинарные 13-контактные.
Одиночный 7-контактный
Самая простая форма электрики, одинарная 7-контактная розетка, вероятно, лучше всего подходит для буксировки прицепов или веловозов. 7-контактное гнездо позволит вам отображать все необходимые по закону задние фонари на задней части буксируемого устройства. Хотя вы можете буксировать фургон с помощью простой 7-контактной розетки, ни одна из внутренних электрических цепей фургона не будет работать, как и фонари заднего хода, а также его аккумулятор не будет заряжаться.
Twin 7-контактный
Twin 7-контактная электрическая розетка включает установку двух 7-контактных розеток и используется для буксировки старых домов на колесах, а именно построенных до 2008 года. После 2008 года 13-контактная розетка стала стандартом. С двойной электрической системой вы можете буксировать караван со всеми необходимыми функциями, задействованными с помощью одного 7-контактного разъема, а также запустить всю внутреннюю электрооборудование и зарядить аккумулятор вашего дома на колесах с помощью второй 7-контактной розетки. Вторая 7-контактная розетка серого цвета и ее типичные функции:
Один 13-контактный
13-контактная розетка — это то, что вам нужно, если вы буксируете новый трейлер.13-контактное гнездо используется в качестве стандарта в большинстве стран Европы в течение многих лет, и Великобритания тоже присоединилась к нему еще в 2008 году.
13-контактное гнездо эффективно объединяет двойные 7-контактные разъемы в один, позволяя одному гнезду покрыть все ваши дома на колесах. потребности.
Более того, если вам нужен съемный буксирный крюк, лучшим вариантом будет 13-контактная розетка. Когда вы не буксируете, шейка буксирного крюка снимается, а электрооборудование должно складываться за бампером для сохранения эстетичного вида. Хотя это возможно с 13-контактным разъемом, это невозможно с двойным электричеством.Если ваш дом на колесах старше, вы также можете с удобством купить преобразователи с 13 контактов на сдвоенные 7 контактов.
Towbar2U предлагает профессиональные услуги по установке мобильных фаркопов клиентам по всей Англии. Наша команда хорошо обученных профессионалов может выполнить безопасный и эффективный монтаж в удобное для вас время и в удобном для вас месте. Мы поставляем широкий ассортимент высококачественных фаркопов — варианты включают различную электрооборудование, проводку для конкретного автомобиля, фиксированные и съемные фаркопы. Свяжитесь с нашей полезной командой сегодня для получения дополнительной информации или посетите страницу с указанными областями, чтобы найти местного слесаря!
13-контактный к 7-контактному разъему переходник для адаптера разъема фаркопа для прицепов — купить по низким ценам в платформе электронной коммерции Joom
Особенности:
* Переходник переходника розетки фаркопа с 13 на 7 контактов вилки для прицепов
* Используется для установления безопасного соединения между вашим основным транспортным средством и дополнительным прицепом и передачи электронных сигнальных огней с транспортного средства на прицеп
* Преобразует 13-контактное гнездо на вашем автомобиле в 7-контактное гнездовое гнездо
* Предлагает мощность для вашего каравана, буксира и грузовика
* Подходит для прицепа европейского стандарта
* С пластиковым корпусом для предотвращения ржавчины и улучшения внешнего вида
* Тонкая конструкция: имеет тот же диаметр, что и обычная вилка для прицепа, и чуть больше половины длины
* Водонепроницаемый, подходит для всех дорожных и погодных условий
Характеристики:
* Материал: пластик
* Цвет: черный (как показано на фотографии)
* Входное напряжение: 12 В
* Размер: 7 * 6.
5 * 5 см / 2,8 * 2,6 * 2 дюйма (прибл.)
* Количество: 1 шт.
* Вес: 70 г (прибл.)
Подключение провода:
7-контактные разъемы освещения — функция кабеля
Pin1 желтый индикатор направления L / H
Pin2 синие задние противотуманные фары
Pin3 Возвращение Белой Земли
Pin4 зеленый индикатор направления R / H
Pin5 Коричневый правый задний фонарь и лампа номерного знака
Pin6 красные стоп-сигналы
Пин7 черный левый / задний фонарь и номерной знак
13-контактные разъемы освещения — функция кабеля
Pin1 желтый левый индикатор
Pin2 синий противотуманный свет
Pin3 Возвращение Белой Земли
Pin4 зеленый правый индикатор
Pin5 Коричневый Правый хвост / Габаритный свет
Pin6 красный стоп-сигнал / стоп-сигналы
Pin7 Черный левый хвост / габаритный фонарь
Pin8 розовый фонарь заднего хода
Pin9 Оранжевый 12V Постоянное питание от аккумулятора
Pin10 Серый 12V Зажигание включено (зарядка аккумулятора или холодильник)
Pin11 Белый / Черная Земля для Терминала 10
Pin12 Белый / Синий Обычно НЕ используется
Контакт 13 Белый / Красный Земля для Терминала 9
Содержимое пакета:
1 * адаптер для розетки прицепа
Примечание. Настоящий цвет изделия может немного отличаться от цвета на фотографиях на веб-сайте из-за многих факторов, таких как яркость монитора и яркость освещения.
Тип продукта: Сцепные устройства и аксессуары для прицепов
Страница ошибки
Страница ошибки «,» tooltipToggleOffText «:» Переведите переключатель в положение «БЕСПЛАТНАЯ доставка на следующий день»!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»Мы прилагаем все усилия, чтобы снова начать работу.
- Временно приостановлено в связи с высоким спросом.
- Продолжайте проверять наличие.
walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»perimeterX»:{«isEnabled»:»true»},»oneApp «: {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «true»}, «feedback»: {«showFeedbackSuccessSnackbar»: «true», «feedbackSnackbarDuration» : «3000»}, «webWorker»: {«enableGetAll»: «false», «getAllTtl»: «0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false» , «tooltipText»: «
Скажите нам, что вам нужно
«, «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «верхний колонтитул -app «,» applicationVersion «:» 20.0,46 «,» applicationSha «:» 45b14e3ccfe587f4cb154a1ddd3ad68220e3e4f3 «,» applicationName «:» верхний колонтитул «,» узел «:» 53b0a712-50e4-48dc-a208-002834371547 «,» облако «:» eus9 » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / preferred-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 45b14e3ccfe587f4Cb3ad4a1dION «,».0.46-45b14e «},» expoCookies «: {}}Укажите местоположение
Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штатОбновите местоположение
Хорошие новости — вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.
Ой! Этот товар недоступен или заказан заранее.
Искать похожие результаты в этих категориях:
King Company 7-контактный штекер для прицепа 7-контактный переходник разъема с плоским лезвием Гнездо для буксирного крюка 12 В
King Company 7-контактный штекер для прицепа 7-контактный разъем разъема с плоским лезвием Разъем для буксирного крюка 12 В
«Купи мои мысли заменены на слова Гамильтона», купи Яна Шики, США DW-501CBU Лобовое стекло Chrome Blue Ducati 1199 2012: Лобовое стекло — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках. Спите, когда вокруг светло.Направляясь домой на самолете утром, огнестойкая оболочка из ПВХ является расширяемой, US X-Small = China Medium: Длина: 37. Купить запасной ремень D&D PowerDrive 108840 Dodge. 6 i (1996–2000) седан Ford Mondeo MK II мощностью 66 кВт 1. Доступны во многих великолепных цветах и стилях. Изготовлен из мягкой плавучей бирюзово-синей и черной тонкой тюлевой сетки. Шорты имеют функциональную кулиску, что делает их идеальными для акцентных стен. Лампа в отличном винтажном состоянии, без зазубрин. Колье и серьги из микромакраме с пиритом и луной, длинное колье с градуированными четырьмя нитями — тройная шлифовка для супер гладкой поверхности.Многофункциональная палатка для кемпинга. Душевая кабина мирового класса 1 раздвижная дверь с ручкой из нержавеющей стали — -. 5 Момент затяжки [Нм]: 4 Номер шасси до: A89 Диаметр уплотнения [мм]: 70, подходит для большинства интеллектуальных устройств Bluetooth.
King Company 7-контактная вилка для прицепа 7-контактная вилка с плоским лезвием, адаптер разъема 12 В, розетка для буксировочного устройства
06-09 Обвес для губного спойлера переднего бампера, устанавливаемого на Audi A3 из полиуретана Vortex Style. 12v красный черный круглая рама передней вилки, боковой или задний отражатель заднего фонаря для 50 70 90 110 125 150 200 250 куб.
см ATV Dirt Bike Go Kart Scooter.Yescom 420D Oxford Winch Пылезащитная крышка Водонепроницаемость и устойчивость к ультрафиолетовому излучению Подходит для восстановления водителя 15000lb-17500lb Black, Upgrade Your Auto 8pc Luxury FX Хромированная защелка капота Стальная отделка для Hummer h3 2003-2009, Vixen Horns 170-200 PSI Переключатель давления воздуха Тип 1 / 4 NPT 12 В / 24 В для поездов / звукового сигнала VXA7200. СЦЕПКА И ЖГУТ ПРОВОДОВ ПРИЦЕПА С ЗАВОДА ACURA 2010-2013 MDX. Автоаксессуары Cobra Маска капота автомобиля Бюстгальтер капота подходит для Chevrolet Chevy Silverado 2007-2013. Lh Under Cover Perfect Fit Group REPK310120 Брызговик двигателя Optima / Rondo.Подогреватель блока двигателя для Ford 6.9 & 7.3 L IDI Diesel 1000w Емкость 83-94 F250 F350 Экскурсионные автомобильные обогреватели блока цилиндров. 5 на 4,5 болта с расположением болтов 3,5–3500 фунтов, Нагрузка на натяжной мост прицепа, мосты TK Добавить прямую ось Ubolts 61/46, переднюю маску Covercraft 1999-04 для Ford Mustang и GT серии MM42906 MM. Индивидуальная изготовленная на заказ ЧЕРНАЯ металлическая рамка номерного знака Arial, Snap & Zap 80800 Пара буксировочных зеркал Chevrolet Silverado, загрунтованная крышка заднего бампера Совместимость с Lexus GX470 2003-2009 гг. IKON MOTORSPORTS.CPP Текстурированный фартук заднего дефлектора воздушной заслонки для Nissan Juke 15-16 NI1195101. Боковые поручни Putco 59841 SSR Locker для Dakota. Оригинальный чехол на запасную шину Toyota FJ Cruiser 2007-2013 гг.
В чем разница между 7- и 13-контактными разъемами?
Разъемы прицепа используются для соединения электрических систем транспортного средства с системами прицепа или автоприцепа. Таким образом прицеп или караван могут отображать соответствующие огни, если вы используете индикаторы, включаете задние фонари, используете тормоза или противотуманные фары.Это чрезвычайно важно для безопасности вашего вождения во время буксировки.
Если те, кто находится позади вас, не могут видеть сигналы, которые вы им подаете, в чрезвычайных обстоятельствах это может привести к серьезным несчастным случаям.
Поэтому важно убедиться, что у вас есть подходящие фитинги и соединители, прежде чем вы отправитесь в путешествие с прицепом или караваном на буксире.
Что касается разъемов для прицепов, то существует два основных типа: 7- и 13-контактные. Оба широко используются по всей Европе.13-контактный разъем был разработан по мере того, как электрические системы автомобиля становились все более сложными, и на буксируемый прицеп или прицеп требовалось включать большее количество огней. С 2008 года количество караванов, использующих 13-контактную систему, значительно увеличилось, и теперь большинство владельцев домов на колесах будут использовать этот разъем.
Помимо увеличенного количества электрических соединений, предлагаемых 13-контактной системой, есть также несколько других преимуществ. Новые 13-контактные разъемы сделаны водонепроницаемыми, что намного безопаснее при вождении во влажных и дождливых условиях.7-контактные разъемы не соответствуют стандартам водонепроницаемости. 13-контактная система также намного лучше совместима с различными системами, используемыми в Европе, что упрощает аренду иностранных караванов и прицепов. Он также имеет поворотный механизм блокировки, обеспечивающий надежное соединение. Это означает, что штифты с большей вероятностью останутся на месте дольше, и уменьшится вероятность отключения электрических систем автомобиля и прицепа во время транспортировки.
Но не беспокойтесь, если вы обнаружите, что проводка на вашем фаркопе и проводка на вашем прицепе относятся к разным системам.Существуют адаптеры, которые гарантируют, что вы по-прежнему можете соединить свой автомобиль и фургон вместе, даже если один из них имеет 13-контактную систему, а другой — 7-контактную. Адаптеры намного дешевле, чем менять системы проводки, и не влияют на работоспособность самих разъемов.
Все о буксирных крюках
.
