Как правильно обжать коннектор RJ45. Какие инструменты нужны для подключения интернет-розетки. Чем отличаются схемы распиновки T568A и T568B. Какие бывают виды компьютерных розеток.
Что такое розетка RJ45 и для чего она используется
Розетка RJ45 (Registered Jack 45) — это стандартизированный физический интерфейс для подключения сетевых кабелей. Она широко применяется в компьютерных сетях для создания проводного подключения к интернету и локальной сети. Основные функции розетки RJ45:
- Обеспечивает надежное физическое соединение между сетевым кабелем и оборудованием
- Позволяет легко подключать и отключать сетевые устройства
- Защищает контакты кабеля от повреждений
- Упорядочивает прокладку кабелей в помещении
Розетки RJ45 устанавливаются в стены или на поверхность и соединяются с кабелем витой пары, идущим от роутера или коммутатора. К розетке подключается патч-корд, который соединяется с сетевой картой компьютера или другого устройства.
Виды и конструкция розеток RJ45
Существует несколько основных разновидностей розеток RJ45:
- Внутренние (для скрытой проводки в стене)
- Наружные (для открытой проводки по поверхности стен)
- Одинарные (с одним портом RJ45)
- Двойные (с двумя портами RJ45)
По конструкции розетка RJ45 обычно состоит из следующих элементов:
- Корпус (рамка)
- Механизм с контактами
- Лицевая панель
- Коннектор RJ45 (гнездо)
- Клеммы для подключения кабеля
Внутри розетки расположены контактные площадки с микроножами, которые прорезают изоляцию проводов при подключении. Это обеспечивает надежный электрический контакт.
Распиновка розетки RJ45: схемы T568A и T568B
Для правильного подключения проводов к розетке RJ45 используются стандартизированные схемы распиновки. Наиболее распространены две схемы — T568A и T568B. В чем их отличия?
- T568A — международный стандарт, принятый в некоторых странах
- T568B — наиболее распространенный стандарт в России и странах СНГ
Схема T568B отличается от T568A порядком подключения зеленой и оранжевой пары проводов. Какую схему выбрать? Для домашней сети подойдет любая, главное использовать ее единообразно на всех розетках. Для офисных сетей рекомендуется придерживаться схемы T568B.
Распиновка по схеме T568B:
- Оранжево-белый
- Оранжевый
- Зелено-белый
- Синий
- Сине-белый
- Зеленый
- Коричнево-белый
- Коричневый
Инструменты для подключения розетки RJ45
Для правильного монтажа розетки RJ45 понадобятся следующие инструменты:
- Обжимной инструмент (кримпер) — для обжима коннекторов RJ45
- Ударный инструмент (панч-даун) — для заделки проводов в розетку
- Стриппер — для зачистки внешней оболочки кабеля
- Кусачки — для обрезки лишних концов проводов
- Отвертка — для крепления розетки к стене
- Тестер — для проверки правильности подключения
Наличие специализированного инструмента значительно упрощает процесс монтажа и обеспечивает качественное соединение. Однако при отсутствии профессионального инструмента можно обойтись обычными плоскогубцами и отверткой.
Пошаговая инструкция по подключению розетки RJ45
Процесс подключения розетки RJ45 включает следующие основные этапы:
- Подготовка кабеля:
- Снять внешнюю оболочку на 5-7 см
- Расплести витые пары
- Выровнять и расположить провода по цветам согласно выбранной схеме
- Монтаж розетки:
- Закрепить корпус розетки на стене
- Вставить подготовленные провода в контактные площадки
- Обжать провода специальным инструментом или отверткой
- Завершение монтажа:
- Обрезать лишние концы проводов
- Установить лицевую панель
- Проверить правильность подключения тестером
При монтаже важно соблюдать правильный порядок проводов и обеспечить надежный контакт в местах соединения. Это гарантирует стабильную работу сетевого подключения.
Особенности подключения наружных и внутренних розеток RJ45
Процесс подключения наружных и внутренних розеток RJ45 имеет некоторые отличия. На что следует обратить внимание?

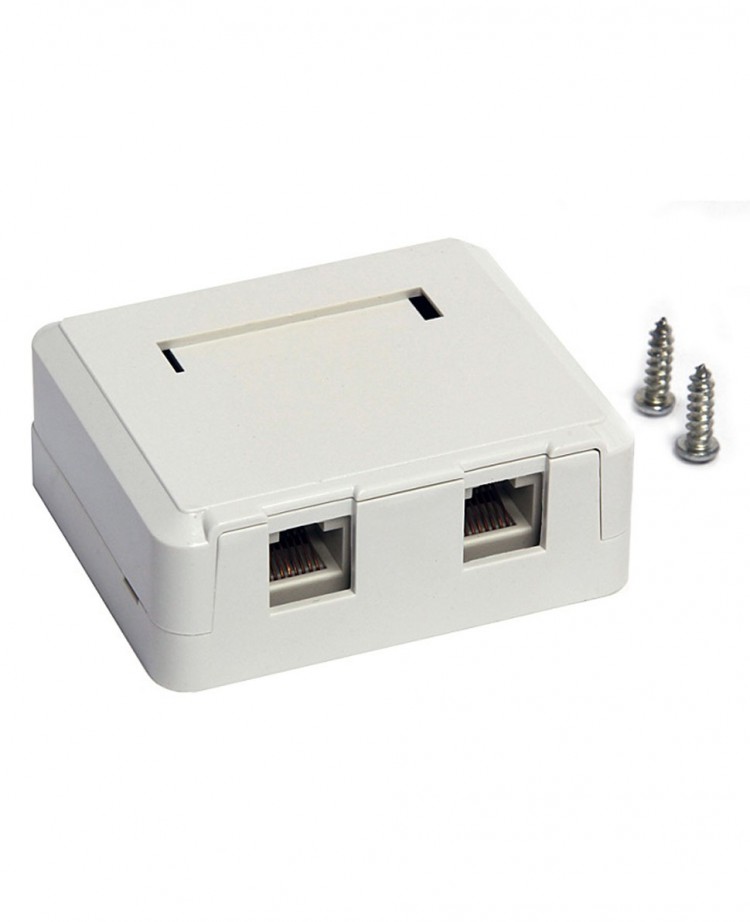

Наружные розетки:
- Монтируются на поверхность стены
- Имеют защитный корпус
- Кабель заводится через отверстие в задней части корпуса
- Удобны при отсутствии возможности скрытой проводки
Внутренние розетки:
- Устанавливаются в монтажную коробку в стене
- Требуют предварительной подготовки отверстия в стене
- Провода скрыты в стене, что эстетичнее
- Сложнее в монтаже, но надежнее защищены
При выборе типа розетки учитывайте особенности помещения и возможности прокладки кабеля. Для новых зданий удобнее использовать внутренние розетки, а в условиях ремонта часто проще установить наружные.
Как обжать коннектор RJ45 для подключения к розетке
Правильное обжатие коннектора RJ45 критически важно для надежной работы сетевого подключения. Как выполнить эту процедуру?
- Снять внешнюю оболочку кабеля на 2-3 см
- Расплести и выровнять провода согласно выбранной схеме
- Обрезать провода ровно, оставив около 1,5 см
- Вставить провода в коннектор до упора
- Поместить коннектор в обжимной инструмент
- Сжать рукоятки инструмента до характерного щелчка
При обжиме важно, чтобы все 8 проводов попали в соответствующие контакты коннектора. Для проверки качества обжима используйте кабельный тестер.
Проверка правильности подключения розетки RJ45
После завершения монтажа необходимо убедиться в правильности подключения розетки RJ45. Как это сделать?- Визуальный осмотр: проверьте соответствие цветов проводов выбранной схеме распиновки
- Проверка тестером: подключите тестер к розетке и убедитесь, что все пары определяются правильно
- Тест подключения: соедините компьютер с розеткой и проверьте наличие сетевого соединения
При обнаружении ошибок в подключении необходимо разобрать розетку и исправить порядок проводов. Правильно подключенная розетка обеспечит стабильную работу сети и высокую скорость передачи данных.
Как подключить интернет розетку и коннектор, фото и видео примеры
С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному Wi-Fi протоколу. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле. К тому же, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.
Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45.
Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить. Процедура выполняется не скруткой и не пайкой, а с помощью обжима, применяя для этого специальный инструмент.
Обжим коннектора RJ-45
Интернет-кабель, который заходит в квартиру, называется витой парой и подключается к пластиковому разъему. Подобный пластиковый разъем и называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».
В основном, пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода. Абсолютно такие же детали применяются для соединения между собой компьютеров, модема с компьютером и другого компьютерного “железа”. При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннектора будет решена.
Схема подключения проводов по цветам
Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.
Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.
При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта.
Это можно увидеть на соответствующем фото.
Обжим витой пары в коннекторе
Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.
Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».
Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины.
Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.
Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.
Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.
В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.
В результате получается надежное соединение с прекрасным контактом.
Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.
Видео урок: обжим коннектора RJ-45
Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Поэтому перед тем, как приступать непосредственно к обжиму проводов, желательно пересмотреть видеоролик, причем очень внимательно. Здесь показывается, как нужно правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и воспользоваться инструментом, для более качественной работы.
Как обжать ОТВЁРТКОЙ интернет кабель коннектором RJ45. Как самому обжать коннектор RJ45.
Watch this video on YouTube
Как подключить интернет кабель к розетке
Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.
- Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
- А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости. Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.
При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.
Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.
Подключение настенной компьютерной розетки
Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».
В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.
- После этого приступают к подключению розетки. С кабеля снимают защитную изоляцию где-то на 5-7 см. При этом, нужно контролировать, чтобы не повредилась изоляция самих проводников, скрученных попарно.
- На фото можно увидеть, что на плате располагается небольшой хомут из пластика. В него следует завести провода и закрепить их так, чтобы зачищенные от защитной изоляции провода находились ниже хомута.
Как правило, крепление находится в том месте, где защитная изоляция не снималась. - На корпусе можно увидеть контакты-микроножи, к которым и подводятся соответствующие по цвету провода. Провода вставляются с усилием, чтобы они дошли до самого конца контактной группы. В момент прохождения проводов через ножи, должен быть слышен характерный щелчок. Это свидетельствует о том, что ножи просекли изоляцию и стали на свое место. Если щелчков не было слышно, то приступают к дополнительной процедуре, взяв в руки обычную отвертку с тонким лезвием. С ее помощью провода с силой надавливаются на микроножи. Как правило, после такой процедуры, микроножи надежно просекают изоляцию проводов, обеспечивая подходящий электрический контакт.
- После того, как все проводники надежно встали на свои места, лишние ненужные кусочки удаляются с помощью ножа или ножниц. Можно использовать кусачки.
- И в заключение одевается крышка
Как правило, крепление находится в том месте, где защитная изоляция не снималась.Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий.
На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.
Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.
Несмотря на отличающееся количество проводов технология подключения одна и та же.
Подключение внутренней интернет-розетки
Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.
Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.
Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку.
Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).
Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.
Чтобы было более понятно, лучше посмотреть подготовленное видео.
Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.
Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху.
В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.
Для большей наглядности предлагается ознакомиться с видео-уроком.
В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения.
Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.
И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.
