Розетки в: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются?

Содержание

самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются?

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего оборудования и особенностей приборов для подключения.

Выбор такой продукции может заставить задуматься даже профессионального электрика: выставленный ассортимент, представленный в специализированном магазине, широк и разнообразен. А простому потребителю нелегко сориентироваться в критериях и требованиях безопасности, предъявляемым к самому простому виду электрооборудования, которым приходится пользоваться ежедневно и многократно.

Какие розетки и выключатели нужно ставить в квартире

Две распространенные группы, не оставляющие обширного выбора человеку, проживающему в жилом помещении:

  • надежно закрепленные скрытые (или внутренние) розетки;
  • максимально безопасные, с проводами, уложенными в специальные канавки (накладные или наружные).

Вторая группа используется исключительно в своеобразных декоративных целях или рекомендована противопожарными правилами безопасности для монтажа в деревянных помещениях. В квартире офисе или учреждении используются внутренние розетки, у которых для визуального обзора остается только ободок и дырочки для вилки.

На деле все оказывается не настолько просто: определиться с предметом предпочтения можно только зная собственные требования: для какого помещения предназначена конструкция, какие меры безопасности необходимы, и даже какого стилевого соответствия планируется добиться. Поскольку это функциональные устройства, то для постоянной эксплуатации, от них потребуется надежность и дополнительные гаджеты.<

Параметры правильного выбора

Категории розеток и выключателей для квартиры делятся на простые и специальные. Дорогие инновации, которыми управляют из Интернета, с особым типом заземления, или предназначенные для маломощных носителей, с индикацией напряжения и даже специальным механизмом, позволяющим выдергивать вилку безо всяких усилий. Все это – не дешевое удовольствие, но если они выпускаются производителем, значит, имеется спрос.

Большинство таких приборов рассчитано на особые случаи, например, с защитой от детей – для установки там, где есть маленькие дети, с защитой от пыли и влаги – в ванной, выдвижные – на кухне.

Для ванной

Нормы ПУЭ ранее запрещали установку в ванной розетки и даже выключателя, во избежание поражения током. Даже стиральные машины были с большей длиной шнура, чтобы производить подключение снаружи помещения с влагой. Сейчас есть розетки с подпружинивающей крышкой, обеспечивающие защиту от капель и брызг даже в момент подключения вилки. Есть накладные влагозащищенные – для тех, кто слишком поздно подумал об установке, но встраиваемые – безопасней, хотя для их монтажа нужно затратить больше усилий.

Если розетка – для подключения стиральной машины, к ней должен быть медный кабель соответствующего сечения, а если планируется еще и подключение нагревателей, то толщину розеточного кабеля увеличивают минимум в полтора раза.

Кухня

Основным требованием к розеткам на кухне считается их выверенное количество и точное расположение для используемых приборов. Если приходится протягивать удлинитель, то это и неэстетично, и неудобно. Свободная розетка для ноутбука или зарядки может быть простой, или с защитой от загрязнений. Для стиральной машины или электроплиты придется приобретать с толстым медным кабелем и выделять отдельную линию. С кнопкой для свободного выхода вилки можно установить для холодильника или микроволновки, если ее месторасположение – сзади прибора и требует усилий, чтобы достать до нужного места.

Специалисты рекомендуют выбирать для кухни розетки с защитой от загрязнений и пыли, потому что потенциальные помехи постоянно присутствуют в функциональном помещении.

Спальня и зал

Основным критерием выбора выключателя и места подсоединения вилки в спальне и зале является максимальное удобство. Чаще всего здесь используется самый банальный – перекидной выключатель, хотя можно использовать и сложные варианты – например:

  • на кнопочном таймере;
  • с автоматическим отключением в заданное время;
  • блок из нескольких входов для подключения ночников и необходимых бытовых электроприборов;
  • клавишу, позволяющую одним нажатием обеспечить сразу темноту и тишину.

И в спальне, и в зале – важное значение имеет эстетическая составляющая. Поэтому внимание уделяется цвету и декору электророзетки. Но в зале лучше отдать предпочтение встроенному типу с индикатором подсветки, а в спальне – облегчить нажатие спросонья тем же огоньком индикатора, только с мягкой перекидной клавишей накладного типа. Ее легко и просто нащупать рукой в темноте, и характерный щелчок раздается намного тише.

Гостиная и коридор

Никаких ограничений, кроме правильной дислокации и эстетической составляющей. Для обоих типов электроприспособления обеспечивается максимально удобно место, а их количество и высота просчитываются в зависимости от применяемых электроприборов. Учитывается компьютер и телевизор, домашний кинотеатр и электрокамин, подсветка стеллажей, настольная лампа или торшер у кресел. Все, что требуется от владельцев помещения – обеспечить максимальную эстетичность помещения, куда чаще всего допускаются посторонние. Розетка и выключатель должны соответствовать стилевому решению – быть встроенными, походящего цвета, а если получится и с фактурой – вариант будет просто идеальный.

Веранда и балкон

Можно обойтись корректной установкой накладных вариантов, чтобы не возиться с электрической проводкой, но если хозяева намерены сделать все по высшему разряду, лучше взять с индикатором и защитой от пыли. Если на веранде или балконе часто играют дети, нужно взять модель со специальной защитой, а когда хозяева предпочитают работать не в кабинете или спальне, а на балконе и оборудуют там рабочее место, следует подумать и о розетке для интернета.

Как правильно выбрать самые качественные и надежные розетки для Интернета

Правильный выбор такой розетки делается по типу кабеля, который использует провайдер. Витая пара определяется скоростью передачи и наилучшим выбором специального устройства для подключения будут изделия 5 и 6 категории, например, RJ-45. Если в супермаркете нет консультанта по этой категории, или он плохо осведомлен о типе товара для подключения интернета, лучше посоветоваться с человеком, который задействован в этой сфере.

Как отличить подделку

Абсолютно простой процесс, даже по внешнему виду.

Если нет специальной маркировки, или она кое-как прилеплена, пластиковые изделия отличаются шероховатостями и резким запахом, между составляющими сегментами неровные или неравномерные зазоры – это уже признак фальсификата. Можно присмотреться к материалу изготовления и контактам (они не должны быть сминаемыми и из тонкого металла).

ТОП популярных брендов: что брать

Отличными являются рекомендации от профессионалов, занимающихся монтажом электропроводки оборудования у фирм Legrand, SchneiderElectric, Polo, ABB, Jung, причем предпочтение отдается в перечисленной последовательности. Наибольшее количество одобрительных отзывов собрал Legrand: покупатели отмечают оригинальный дизайн, качество материалов изготовления, полифункциональность устройства и длительную, беспроблемную эксплуатацию.

Лучшие недорогие розетки и выключатели

В относительно недорогом ценовом сегменте можно обратить внимание на продукцию китайских и турецких производителей, о которой много положительных отзывов:Makel, Viko, Bticino,Wessen, Lezard.

Применение нестандартного варианта оправдано в помещениях специализированной предназначенности, а для комнаты и спальни подойдут и самые простые.  Иногда люди намеренно покупают самое дорогое, чтобы гарантированно обеспечить себя качественным предметом с длительной эксплуатацией.

Полезное видео

Расположение розеток > План розеток и выключателей в квартире (доме)

И вот вы уже присматриваете ламинат, советуетесь с дизайнером по поводу плитки в ванную комнату и думаете, а не поменять ли всю электрическую начинку. Давайте пока оставим кафель и ламинат в покое и пойдем по порядку - начнем с электрической составляющей жилища.

15 лет назад: что нужно знать об электрической проводке

Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека.

В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация в корне изменилась - техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.



Розетки: куда ставить и сколько брать?

Сначала сядьте и вместе с дизайнером подумайте, сколько розеток вам нужно для счастья. Как правило, такие вопросы как-то выпадают, теряются в общем списке того, что нужно сделать. А после ремонта квартира внезапно обрастает электрическими удлинителями, и даже удлинителями, воткнутыми в удлинители с разветвителями.

Нарисуйте план квартиры вместе с расставленной мебелью и бытовой техникой. Подумайте, где бы вам было удобно подключать тот или иной электроприбор. Определите высоту розеток и их расстояние от стен и окон. Но обо всем по порядку: давайте пробежимся по комнатам, от прихожей до туалета, и вместе подумаем, как лучше разместить розетки.

Коридор и прихожая

В коридоре или прихожей будет достаточно двух-трех штук. Чаще всего их используют для того, чтобы включить термосушилку для обуви. Поэтому не поднимайте разъемы слишком высоко. Конечно, не надо прятать их за вешалку или за дверь, лучше всего расположить по углам.

Настенные светильники лучше включать напрямую, через отдельный выключатель, подсоединенный к электросети.

Гостиная

Эта комната, в которой семья проводит большую часть времени, когда находится дома. Здесь, как правило, стоит телевизор, приставка кабельного или спутникового телевидения, медиацентр или еще какая-то аудио-видео аппаратура, вроде игровых приставок для детей. Часто в гостиной находится база для трубки городского телефона, wi-fi роутер. Уже пять-шесть точек. Плюс, к этому нужно оставить пару свободных разъемов на всякий случай: зарядить мобильник, включить ноутбук. Да мало ли!

1. Зона дивана

Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном.

Свободные точки должны быть легкодоступны.

2. ТВ-зона


Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.

Спальня

Что делать в спальне? Спать? Конечно. Но и тут есть техника, поэтому стоит заранее прикинуть, где разместить розекти в комнате.

1. Спальное место

Если ваша спальня имеет классический формат с двуспальной кроватью и тумбочками по краям, возле каждой из них неплохо бы иметь по две точки: подключить лампу-ночник и поставить на зарядку мобильник или планшет. Такое же количество разъемов нужно и для двух отдельных кроватей. Если в спальне есть еще и туалетный столик, то возле него непременно должны быть розетки, лучше две или три. Фен включить, например.

2. ТВ-зона

Телевизор в спальне — обычное явление. Чаще всего он вешается на стену так, чтобы было удобно смотреть его, лёжа на кровати. Поэтому и для него нужна точка. Принцип ее установки — тот же, что и для подвесного телевизора в гостиной - за экраном. Кондиционер в спальне требует еще одну розетку, которая должна быть установлена вверху, рядом с местом монтажа кондиционера. Помните про свисающие некрасивые провода? Как раз тот самый случай.

Детская

1. Спальное место

Детская комната — та же спальня, только для младших членов семьи. Пока они совсем малы, им не нужно много электроприборов: ночника у кроватки вполне достаточно.

2. Игровая зона

Но позднее вашим отпрыскам будут нужны дополнительные места для зарядки: для игровых гаджетов, персонального компьютера и компьютерной периферии, игровой приставки. Двух положенных по строительным нормам явно не хватит, особенно, если ребенок не один.

Разъемы в детской часто делают «безопасными», то есть со специальными крышками и заглушками, которые малыш не может вытащить самостоятельно. Если ребенок маленький, имеет смысл устанавливать именно такие. И никаких свисающих проводов, за которые ребенок может потянуть!

3. Рабочее место

Необходимо также продумать количество розеток в месте, которое вы планируете отвести под рабочий стол. Вся компьютерная техника и настольное освещение требует по одной точке на каждую единицу техники. И, как всегда, еще одна про запас.

Кухня


По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Давайте просто посчитаем: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.

Кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких приборов, которые достаются и включаются регулярно. Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». Поэтому у вопроса, как правильно разместить розекти на кухне, есть свои технические нюансы.

1. Бытовая техника

Разъемы для холодильника и плиты могут располагаться прямо за ними: часто ли мы делаем перестановки в кухне? Включили и забыли. Если микроволновка у вас стоит на холодильнике, а такое часто бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, как правило, прячутся за кухонным гарнитуром.

Многие не знают, где разместить розетку для постоянно включенной вытяжки. На наш взгляд, самое подходящее место - под потолком. Если вы собираетесь использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.

2. Дополнительная техника

Мелкую и нечасто используемую технику удобно включать в разъемы, которые расположены над рабочей столешницей. Удобно использовать две группы по три штуки: многие дизайнеры предлагают своим клиентам именно такое расположение. Еще один вариант — встроить их в столешницу.

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:
  • Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
  • Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
  • Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
  • Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
  • Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

И еще...

Всё это, конечно, на первый взгляд понятно и вроде бы выглядит несложно. Кажется, что можно справиться самому. И правда: купить отвертку, пассатижи, пару мотков кабеля, и готов новый самодельный электрик.

Можно погуглить еще пару статей на тему «как правильно втыкать розетки». Нарисовать схему и воткнуть все розетки, сэкономив некоторое количество денег на дизайнере, проектировщике и профессиональной бригаде. Но вы наверняка уже представляете себе, что из этого выйдет. Кстати, телефон пожарной службы 101.

Подключение розетки от розетки - как сделать правильно

Есть разнообразные способы и устройства, чтобы от одной розетки запитать два или больше прибора – например, тройники и сетевые фильтры. Если же становится ясно, что в определенном месте всегда будут включены несколько устройств, то гораздо удобнее и практичнее сделать подключение розетки от розетки. Правда при этом надо учитывать ряд нюансов, которые будут влиять их нормальную и продолжительную работу.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Выбор способа монтажа проводки

Все способы провести розетку от розетки сводятся к тому, как они будут закреплены – внутри стены, снаружи или из внутренней части «родительской» точки провода будут выводиться наружу. Все остальные рабочие моменты решаются во всех случаях одинаково:

  • Толщина проводов. Здесь все просто – они не должны быть тоньше, чем те, что подходят к «главной» розетке. В противном случае, при подключении достаточно мощного потребителя к «дочерней» розетке контакты будут греться – рано или поздно оплавится изоляция проводов, пластиковая крышка или то и другое вместе.
  • Дизайн. С точки зрения функционала особых ограничений тут нет – одних устроит «лишь бы работало», а другие подберут «чтобы было красиво и сочеталось друг с другом и с обоями»
  • Порядок подключения контактов. На бытовых устройствах их может быть два или три. Если два, то это фаза и ноль – какой провод куда подключать не имеет значения, главное, чтобы они были «посажены» на разные между собой контакты. Когда используется три провода, то это фаза ноль и заземление – его розеточный контакт обычно торчит из корпуса устройства, когда с него снимешь крышку. На контакте надо найти крепежный болт и прикрутить туда заземляющий провод.
  • Заземление. Тут все зависит от его наличия – если оно есть в первой розетке, то настоятельно рекомендуется провести заземляющий провод и в следующие точки. При этом надо учитывать требования ПУЭ – кабель должен быть по возможности цельным с отдельными выводами к каждой точке.

коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

В последнем вопросе есть один немаловажный нюанс – изначально провод заземления был подключен напрямую к заземляющим контактам, но подключать его так же, как фазный и нулевой провода – от контакта к контакту – нельзя. Это запрещено, так как в случае отгорания жилы все последующие устройства останутся без защиты. Как сделать правильное соединение показано на рисунке – главный провод откручивается от контакта и на нем делается скрутка.

Отдельная жила идет на первую точку и еще одна – «магистральная» – на все остальные. Она напрямую подключается к последней точке, а предыдущие, как и главная, «вешаются» на нее с помощью отдельных проводов.

Все дальнейшие действия зависят от способа монтажа.

Наружная проводка

В чистом виде встречается в деревянных домах или у поклонников дизайнерского стиля «ретро».

проводка в деревянном доме в медных трубах

В первом случае ее применение обусловлено жесткими требованиями пожарной безопасности, не позволяющими укладывать теоретически воспламеняющиеся предметы в деревянные стены. Дополнительными сложностями здесь могут быть металлические трубы, в которые зачастую заводятся провода чтобы избежать даже теоретически возможного контакта их с поверхностью стены. Это значит, что подключение розетки от другой розетки в таком случае означает практически 100% гарантию необходимости дополнительных слесарных работ.

ретро проводка

Если же проводка просто выполнена в стиле «ретро», то добавлять из одной розетки другую – значит поломать всю создаваемую картину. Весь смысл этого стиля в том, что провода аккуратно подводятся от распределительной коробки к розетке. Зачастую они закручены спиралью и вообще выглядят как ажурное плетение, висящее в воздухе. Чтобы не рисковать испортить весь дизайн, проще, красивее и надежнее потратить чуть больше кабеля, но сделать отдельную розетку от распределительной коробки.

Если же очень нужны две розетки и по какой-то причине от распределительной коробки протянуть провод не получается, то есть другой выход из этой ситуации. Он заключается в расположении новой розетки рядом со старой – на одной диэлектрической подставке. Если у них одинаковый дизайн, то это уже будет сделанный блок розеток – провода в таком случае можно спрятать за их крышками и общая картина не пострадает.

Скрытая проводка

Называется так потому, что ее не видно, так как она спрятана внутри стены, для чего еще при монтаже в бетоне прорезались канавки, в которые укладывались провода. Затем эти канавки (правильно они называются «штробы») заделываются гипсом или цементным раствором, после чего стена красится, на нее клеятся обои или производится другая отделка.

скрытая проводка

Как итог – для того чтобы от уже имеющейся розетки протянуть провод к следующей, в первую очередь надо представить, есть ли возможность вырезать канавку в стене, высверлить отверстие под подрозетник и только тогда выполнять подключение.

Если к новой точке не предполагается подключение мощных нагрузок, то этот способ – как подключить розетку от уже существующей – является наиболее предпочтительным, ведь трудозатраты будут гораздо меньшими, чем при полноценном монтаже от распределительной коробки. Если же не хочется чрезмерно повредить обои, то это решение становится едва ли не единственно возможным.

блок розеток

Если новую точку не обязательно располагать на удалении от старой, то снова поможет монтаж блока розеток. Рядом с первой в стене вырезаются под них отверстия и провод прячется внутри них. Когда применяется такая схема подключения розетки при скрытой проводке, то при должной аккуратности вся отделка остается нетронутой. Размер крышки розетки больше диаметра подрозетника, поэтому даже с учетом вырезания большего отверстия (что нужно для его монтажа), декоративная накладка закрывает собой все следы разрезания стены.

Комбинированная проводка

К результатам такого способа как от одной розетки подключить еще одну или несколько, с известной прохладой относятся профессиональные электрики, особенно если в процессе выполнения монтажа были допущены некоторые недочеты. Но по ряду причин таким образом чаще всего поступают домашние умельцы, если из одной розетки надо подключить еще одну – дополнительную розетку, а стену сверлить нельзя…

Такие ситуации случаются сплошь и рядом, к примеру, на съемных квартирах – хозяева не дают разрешения на перепланировку, а в некоторых домах розетки сделаны только на одной, максимум двух, стенах из четырех и далеко не факт, что они расположены в нужных местах.

Порядок монтажа

Общий принцип, по которому выполняется правильное подсоединение новых точек комбинированным способом, выглядит следующим образом:

  1. Банально, но необходимо – в квартире отключается электричество (или обесточивается только сама розетка).
  2. С «родительской» розетки снимается крышка, оценивается, насколько она закрывает отверстие для подрозетника.
  3. Ослабляются распирающие усики, удерживающие в подрозетнике внутреннюю часть розетки – она извлекается, чтобы был свободный доступ к контактам.
  4. Подключаются провода, которые будут идти к новой розетке.
  5. Перед тем, как вставить внутреннюю часть розетки на место, надо проверить, не будет ли ее ограничитель передавливать провод (обычно это стальная прямоугольная пластина всем периметром выступающая за подрозетник). Если так и есть, то надо аккуратно отколоть кусочек подрозетника (а может и стены), чтобы там свободно проходил провод. Далее розетка устанавливается на место.
  6. На крышке вырезается отверстие по размеру провода, чтобы она хорошо прилегала к стене. Затем корпус прикручивается на место.
  7. Подключаемый провод опускается к плинтусу и по нему ведется до нужного места, каждые 30-40 см закрепляясь скобами для электропроводки.

В этом видео подробно рассмотрены монтаж и подключение розеток:

Варианты скрытия провода

Способ, которым закрепляется розетка, выбирается в зависимости от того, как планируется ее использование . Новая розетка (для такого типа монтажа выбирается наружная) может быть прикручена к плинтусу или просто оставлена как переноска. Провод, что идет от розетки к плинтусу, можно завести в кабель-канал, но его для этого надо приклеить к обоям или жестко закрепить между крышкой розетки и самим плинтусом.

Если розетка устанавливается всерьез и надолго, то стоит попробовать все-таки полностью скрыть провод. Если на стене есть слой штукатурки толщиной хотя бы 3-4 мм, то в ней надо процарапать канавку для провода – тогда он будет заподлицо с поверхностью и его получится зашпаклевать или закрасить.

Если на стене наклеены обои, то они разрезаются вдоль линии укладки провода и разводятся в стороны. Чтобы их не порвать, шов желательно намочить. Когда обои отклеены от стены, то в ней можно процарапать борозду для провода, уложить его, зашпаклевать и наклеить обои назад.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

  1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
  2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
  3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
  4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Каким способом воспользоваться

Этот вопрос решается в каждом случае индивидуально, в зависимости от того, где расположена «родительская» розетка и какой мощности будет подключаемый прибор. Если это не кухонные розетки для духового шкафа или точки для запитки бойлера со стиральной машинкой, то расчеты и практика показывают, что несколько розеток без проблем будут работать без возникновения перегрузок в сети.

Главное условие при монтаже любых розеток – это хорошие контакты между проводами, что уменьшает общее сопротивление проводки и вероятность ее нагревания в процессе эксплуатации.

Розетки в квартире - правила расположения. Инструкция как распланировать количество розеток для квартиры

Все современные дома и квартиры проектируются таким образом, чтобы любая комната была максимально функциональна. Поэтому сегодня никого не удивишь тем фактом, что в каждом из помещений дома большое количество различных электроприборов. Именно по этой причине в момент составления схемы розеток в квартире должно быть учтено множество различных деталей.

Краткое содержимое статьи:

Какая идеальная высота для розеток?

Если вы посмотрите фото розеток в квартире, то увидите, что в большинстве случаев используется или вариант размещения прямо над плинтусом, или приблизительно на уровне бедра. Конечно встречаются во время просмотра дизайн-проектов и другие варианты, однако они далеко не так часто используются электриками по множеству причин.

При размещении на уровне бедра преимущество заключается в удобном доступе непосредственно к электричеству для всех приборов, которые будут стоять на различных поверхностях. В первом же случае удобство будет заметно при использовании такой бытовой техники, как пылесос.


Где размещать розетки в спальной и комнате для приема гостей?

В гостиной, как и комнате, отведенной для сна на какой высоте устанавливать розетку в целом совершенно неважно, в силу того, что в основном она будет применяться для торшеров, которые стоят на полу или же небольших ламп настольного типа. Нюанс будет заключаться лишь в обязательном заложении розеток по каждую из сторон кровати, и у всех кресел.

Даже если на данном этапе ремонта вы уверены, что торшера рядом с креслом стоять не будет, не факт что вы не передумаете, например, спустя полгода.

Гнездо, используемое для зарядного устройства лучше всего разместить рядом с тумбой около кровати или недалеко от дивана.

Позаботьтесь о том, чтобы в гостиной обязательно была пара слотов под домашний кинотеатр, музыкальную систему. Если вы любитель рыбок, то в таком случае не забудьте учесть необходимые розетки для подсветки, фильтра для воды у аквариума. К этим розеткам в будущем обязательно должен быть максимально легкий доступ.

Важный момент. Продумайте заранее то, каким будет во время уборки маршрут вашего пылесоса. Если площадь комнаты достаточно большая, то в таком случае наиболее удобный вариант расположения розеток в квартире – это в дальней части помещения и прямо на входе. Таким образом, вы избавите себя от необходимости постоянно растягивать шнур электрического прибора в постоянных попытках добраться до дальних участков комнаты.

Офис дома

Для домашнего рабочего кабинета обязательно наличие пары «выходов» прямо у рабочего стола. Низкий уровень установки разводки розеток в квартире своими руками идеально подойдет для тех случаев, когда компьютер стационарного типа. Не забудьте, что очень часто для внешней камеры, как и для компьютерных колонок обязательно необходима собственная розетка.

Заранее стоит посчитать, какое количество звезд вам понадобится и добавить еще несколько штук, например, для светильника или частого использования в будущем зарядного устройства.

Если же вам приходится достаточно часто заряжать смартфон, плеер или планшет, то здесь главное, чтобы все розетки обязательно располагались буквально под рукой.

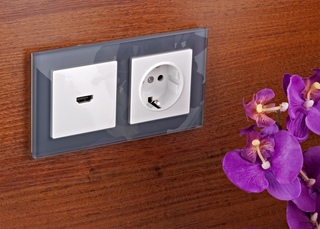

Розетки нового поколения: с лотом, предназначенным для телефона, USB-входом и антенной ТВ.

Размышляя над вопросом как сделать розетку своими руками вы должны понимать, что на сегодняшний день все больше различной бытовой техники без проблем можно зарядить при помощи самого простого USB-шнура. Именно по этой причине далеко не всегда нужна привычная розетка с вилкой.

Сократите в доме число розеток во время ремонта за счет установки специального устройства для будущей зарядки при помощи USB. Оно дает возможность заряжать одновременно сразу несколько устройств, сокращая при этом продолжительность зарядки. Розетки такого типа без проблем можно установить рядом с классическими в единую рамку. Лучше всего, если они будут установлены рядом с рабочей поверхностью во избежание риска наступления на прибор для зарядки.

Другой аналогичный девайс дает возможность совместить в себе розетку в привычном понимании вместе с универсальным аккумулятором встроенного типа. Основное удобство заключается в возможности установки абсолютно в любой одиночный слот, что не только экономит в комнате пространство, но в том числе и значительно увеличивает ваши «тактические» возможности во время ремонта.


Розетки на кухне

Ни в коем случае нельзя подключать холодильник при помощи удлинителя. Именно поэтому розетка на кухне должна быть установлена не просто в необходимом месте, но и с учетом данного ограничения.

На практике подключение духового шкафа, как и любой современной поверхности для варки осуществляется через одну или даже две розетки. Важный момент состоит в том, что преимущественно это простые трехфазные розетки, питающиеся от своего УЗО.

Если говорить о кухонной или же в целом бытовой технике, то здесь анализируя как заменить старую розетку на новую лучше всего ее просто вывести на фартук. В дальнейшем вы сможете подключать туда и блендер, и чайник, и мультиварку в течение дня.


Важный момент. Для работы микроволновки и телевизора на кухне лучше всего заранее сделать специальный замаскированный выход. Если розеток в необходимых местах кухни будет мало, то можно выводить их будет даже на боковую поверхность нижнего из кухонных шкафчиков. Для маскировки гнезда можно использовать откидную секцию современного типа на петлях.

Розетки для ванной комнаты

В открытом доступе всегда дома должна быть буквально пара слотов, использующихся для электрической бритвы и фена. Также на полу можно разместить одну или две розетки дополнительно в том случае, если прямо в помещении комнаты будет стоять машина для стирки вещей.

Если вы планируете в ванной комнате установить гидромассажную панель или ванну нового поколения со встроенным телевизором, то для них обязательно отдельно должно быть предусмотрено питание скрытого типа.

В завершение стоит отметить, что не стоит забывать о технике безопасности. Поскольку без должного ухода достаточно быстро розетки обычно забиваются пылью, необходимо чистить их хотя бы один раз в неделю.

Фото розеток в квартире

Руководств по программированию на Python


Учебное пособие по сокетам с Python 3, часть 1 - отправка и получение данных

Добро пожаловать в учебник по сокетам с Python 3. Нам есть о чем рассказать, поэтому давайте сразу приступим. Библиотека socket является частью стандартной библиотеки, так что она у вас уже есть.

 импортный разъем

# создать сокет
# AF_INET == ipv4
# SOCK_STREAM == TCP
s = socket.socket (socket.AF_INET, сокет.SOCK_STREAM)

Переменная s - это наш TCP / IP-сокет. AF_INET относится к семейству или домену, это означает ipv4, в отличие от ipv6 с AF_INET6. SOCK_STREAM означает, что это будет сокет TCP, который является нашим типом сокета. TCP означает, что он будет ориентирован на соединение, а не без установления соединения.

Хорошо, а что такое розетка? Сам сокет - это лишь одна из конечных точек связи между программами в какой-то сети.

Сокет будет привязан к какому-то порту на каком-то хосте.В общем, у вас будет объект или программа клиентского или серверного типа.

В случае сервера вы привяжете сокет к какому-либо порту на сервере (localhost). В случае клиента вы подключите сокет к этому серверу на том же порту, который использует код на стороне сервера.

Давайте пока сделаем этот код нашей серверной:

 s.bind ((socket.gethostname (), 1234))

Для IP-сокетов адрес, к которому мы привязываемся, представляет собой кортеж из имени хоста и номера порта.

Теперь, когда мы это сделали, давайте послушаем входящие соединения. Мы можем обрабатывать только одно соединение в данный момент времени, поэтому мы хотим разрешить какую-то очередь, на случай, если мы получим небольшой всплеск. Если кто-то попытается подключиться, пока очередь заполнена, ему будет отказано.

Сделаем очередь из 5:

 s.listen (5)

А теперь послушаем!

, пока True:
    # теперь наша конечная точка знает о ДРУГОЙ конечной точке.
    clientocket, адрес = s.принять ()
    print (f "Соединение с {адрес} установлено.")

Полный код для server.py :

 импортный разъем

s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
s.bind ((socket.gethostname (), 1234))
s.listen (5)

в то время как True:
    # теперь наша конечная точка знает о ДРУГОЙ конечной точке.
    clientocket, адрес = s.accept ()
    print (f "Установлено соединение с {адрес}.")



Теперь нам нужно сделать код нашего клиента!

 импортный разъем

s = розетка.сокет (socket.AF_INET, socket.SOCK_STREAM)

Теперь, поскольку это клиент, а не , привязка , мы собираемся подключиться к .

 s.connect ((socket.gethostname (), 1234))

В более традиционном понимании термина «клиент и сервер» у вас не может быть клиента и сервера на одной машине. Если вы хотите, чтобы две программы общались друг с другом локально, вы могли бы это сделать, но обычно ваш клиент с большей вероятностью будет подключаться к какому-либо внешнему серверу, используя свой общедоступный IP-адрес, а не сокет .gethostname () . Вместо этого вы передадите строку IP.

Полный client.py Код до этого момента:

 импортный разъем

s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
s.connect ((socket.gethostname (), 1234))

Хорошо, теперь мы просто запускаем оба. Сначала запустим наш сервер:

python3 server.py

python3 client.py

На нашем сервере мы должны увидеть:

 Подключение из ('192.168.86.34 ', 54276).

Однако после этого наш клиент просто выходит, потому что он выполнил свою работу.

Итак, мы установили соединение, и это круто, но мы действительно хотим отправлять сообщения и / или данные туда и обратно. Как мы это делаем?

Наши розетки могут отправлять данные и recv . Эти методы обработки данных имеют дело с буферами. Буферы бывают порциями данных фиксированного размера. Посмотрим, что в действии:

Внутри сервера .py , добавим:

 clientsocket.send (bytes («Привет !!!», «utf-8»))

В наш цикл while , поэтому полный код для server.py становится:

 импортный разъем

s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
s.bind ((socket.gethostname (), 1234))
s.listen (5)

в то время как True:
    # теперь наша конечная точка знает о ДРУГОЙ конечной точке.
    clientocket, адрес = s.accept ()
    print (f "Установлено соединение с {адрес}.")
    клиентский сокет.send (bytes («Привет !!!», «utf-8»))

Итак, мы отправили некоторые данные, теперь мы хотим их получить. Итак, в нашем client.py мы сделаем:

 сообщение = s.recv (1024)

Это означает, что наш сокет будет пытаться получить данные с размером буфера 1024 байта за раз.

Тогда давайте просто сделаем что-нибудь базовое с полученными данными, например, распечатаем их!

 print (msg.decode ("utf-8"))

Круто, теперь наш полный код client.py :

 импортный разъем

s = розетка.сокет (socket.AF_INET, socket.SOCK_STREAM)
s.connect ((socket.gethostname (), 1234))

msg = s.recv (1024)
print (msg.decode ("utf-8"))

Теперь запустите server.py и затем client.py . Наш server.py показывает:

 Соединение с ('192.168.86.34', 55300) установлено.

В то время как наш client.py теперь показывает:

 Привет !!!

И он выходит. Хорошо, давайте немного настроим этот буфер, изменив клиента .py recv , чтобы быть в 8 байтах за раз.

client.py

 импортный разъем

s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
s.connect ((socket.gethostname (), 1234))

msg = s.recv (8)
print (msg.decode ("utf-8"))

Теперь перезапустите client.py , и вместо этого вы увидите что-то вроде:

 Привет,

Не выглядишь так жарко! Таким образом, вы можете понять, что буквально складывается до 8 символов, поэтому каждый байт является символом.Почему бы ... вернуться к 1024? или какое-то огромное количество. Зачем вообще работать в буферах?

В какой-то момент, независимо от того, какой номер вы установили, многие приложения, использующие сокеты, в конечном итоге захотят отправить некоторое количество байтов, намного превышающее размер буфера. Вместо этого нам, вероятно, нужно построить нашу программу с нуля, чтобы фактически принимать все сообщения в кусках буфера, даже если обычно есть только один фрагмент. Мы делаем это в основном для управления памятью. Расчеты в зависимости от приложения могут отличаться, и вы можете позже поиграть с размером буфера.Единственное, что я могу с уверенностью пообещать, это то, что вам нужно с самого начала спланировать работу с коммуникациями по частям.

Как мы можем это сделать для нашего клиента? Петля и звучит так, как будто она отвечает всем требованиям. Данные будут поступать в виде потока, поэтому на самом деле обработка этого так же проста, как изменение нашего файла client.py на:

 импортный разъем

s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
s.connect ((socket.gethostname (), 1234))


в то время как True:
    сообщение = s.recv (8)
    print (msg.decode ("utf-8"))

Итак, на данный момент мы получим эти данные и распечатаем их по частям. Если сейчас запустить client.py , мы увидим:

 Привет
е !!!

Также следует отметить, что наш client.py больше не закрывается. Это соединение сейчас остается открытым. Это связано с нашим циклом и . Мы можем использовать .close () на сокете, чтобы закрыть его, если захотим. Мы можем сделать это либо на сервере, либо на клиенте ...или оба. Вероятно, это хорошая идея, чтобы быть готовым к разрыву или закрытию соединения по какой-либо причине. Например, мы можем закрыть соединение после того, как отправим наше сообщение на сервер:

server.py

 импортный разъем

s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
s.bind ((socket.gethostname (), 1234))
s.listen (5)

в то время как True:
    # теперь наша конечная точка знает о ДРУГОЙ конечной точке.
    clientocket, адрес = s.accept ()
    print (f "Соединение с {адрес} установлено.")
    clientsocket.send (bytes («Привет !!!», «utf-8»))
    clientsocket.close ()

Если мы запустим это, однако, мы увидим наш client.py затем рассылает кучу пустоты, потому что данные, которые он получает, ну, ну, ничего. Оно пустое. 0 байт, но мы по-прежнему просим его распечатать то, что он получает, даже если это ничего! Мы можем это исправить:

client.py

 импортный разъем

s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
с.подключить ((socket.gethostname (), 1234))

full_msg = ''
в то время как True:
    msg = s.recv (8)
    если len (сообщение)




Итак, теперь мы буферизуем все сообщение. Когда мы достигаем конца, который мы отмечаем получением 0 байтов, мы прерываем, а затем возвращаем сообщение. На этом завершается client.py . Теперь клиент, вероятно, также хочет поддерживать соединение. Как мы можем это сделать? Еще один цикл и может помочь.

client.py

 импортный разъем

s = розетка.сокет (socket.AF_INET, socket.SOCK_STREAM)
s.connect ((socket.gethostname (), 1234))


в то время как True:
    full_msg = ''
    в то время как True:
        msg = s.recv (8)
        если len (сообщение)




Конечно, нам, вероятно, следует еще раз убедиться, что в full_msg есть что-то существенное, прежде чем мы его распечатаем:

client.py

 импортный разъем

s = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
s.connect ((socket.gethostname (), 1234))


в то время как True:
    full_msg = ''
    в то время как True:
        сообщение = s.recv (8)
        если len (msg) 0:
        печать (full_msg)

Это работает, но у нас есть проблемы. Что произойдет, когда мы перестанем закрывать клиентский сокет на стороне сервера? Мы никогда не получаем сообщения! Почему это?

TCP - это коммуникационный * поток * ... так как же нам узнать, когда действительно происходит сообщение? Как правило, нам нужен способ уведомить принимающий сокет о сообщении и о том, насколько оно будет большим. Есть много способов сделать это. Один из популярных способов - использовать заголовок, который всегда ведет к нашему сообщению.Мы также можем использовать какой-то нижний колонтитул, но это может вызвать проблемы, если кто-то узнает о наших методах.

Мы будем работать над этим в следующем уроке.

Следующий учебник: Учебник по сокетам с Python 3, часть 2 - буферизация и потоковая передача данных


Что такое розетка? (Учебники по Java ™> Пользовательские сети> Все о сокетах)

Обычно сервер работает на определенном компьютере и имеет сокет, привязанный к определенному номеру порта.Сервер просто ждет, слушая сокет, чтобы клиент сделал запрос на соединение.

На стороне клиента: клиент знает имя хоста машины, на которой работает сервер, и номер порта, на котором сервер прослушивает. Чтобы сделать запрос на соединение, клиент пытается встретиться с сервером на машине и порту сервера. Клиент также должен идентифицировать себя для сервера, чтобы он привязался к номеру локального порта, который он будет использовать во время этого соединения. Обычно это назначается системой.

Если все в порядке, сервер принимает соединение. После принятия сервер получает новый сокет, привязанный к тому же локальному порту, а также устанавливает для своей удаленной конечной точки адрес и порт клиента. Ему нужен новый сокет, чтобы он мог продолжать прослушивать исходный сокет для запросов на соединение, одновременно удовлетворяя потребности подключенного клиента.

На стороне клиента, если соединение принято, сокет успешно создан, и клиент может использовать сокет для связи с сервером.

Теперь клиент и сервер могут обмениваться данными посредством записи или чтения из своих сокетов.


Определение:

Сокет - это одна конечная точка двустороннего канала связи между двумя программами, работающими в сети. Сокет привязан к номеру порта, чтобы уровень TCP мог идентифицировать приложение, в которое должны быть отправлены данные.


Конечная точка - это комбинация IP-адреса и номера порта. Каждое TCP-соединение можно однозначно идентифицировать по двум его конечным точкам.Таким образом, вы можете иметь несколько соединений между вашим хостом и сервером.

Пакет java.net на платформе Java предоставляет класс Socket , который реализует одну сторону двустороннего соединения между вашей программой Java и другой программой в сети. Класс Socket находится на вершине платформенно-зависимой реализации, скрывая детали любой конкретной системы от вашей программы Java. Используя класс java.net.Socket вместо того, чтобы полагаться на собственный код, ваши программы Java могут обмениваться данными по сети независимо от платформы.

Кроме того, java.net включает класс ServerSocket , который реализует сокет, который серверы могут использовать для прослушивания и приема соединений с клиентами. В этом уроке показано, как использовать классы Socket и ServerSocket .

Если вы пытаетесь подключиться к Интернету, класс URL и связанные классы ( URLConnection , URLEncoder ), вероятно, более подходят, чем классы сокетов.Фактически, URL-адреса являются относительно высокоуровневым соединением с Интернетом и используют сокеты как часть базовой реализации. Видеть Работа с URL-адресами для получения информации о подключении к Интернету через URL-адреса.

Описание типов сокетов ЦП

: от Socket 5 до BGA

У вашего компьютерного процессора есть дом: сокет. Сокет процессора упоминается редко, потому что он не помогает и не снижает производительность. Скорее, он обеспечивает стандартизированную форму для конкретного поколения ЦП.

Почему же тогда вам следует заботиться о сокетах процессора? Что ж, если вы хотите обновить свой процессор, вам нужно знать тип сокета.Тип сокета вашей материнской платы определяет, какой тип ЦП вы можете использовать, стоит ли обновление ЦП или стоит ли подумать об обновлении всей системы.

Итак, что такое сокеты процессора и почему они важны?

Что такое сокет процессора?

Разъем вашего процессора похож на розетку для света.Розетка делает вашу лампочку частью электрической сети, давая лампочке мощность, необходимую для работы. Гнездо ЦП делает процессор частью вашего компьютера, обеспечивая питание и предоставляя возможность ЦП взаимодействовать с остальным оборудованием вашей системы.

В современных компьютерах процессорное гнездо устанавливается на материнскую плату.(Вот краткое руководство по всем частям вашей материнской платы.) В прошлом были и другие конфигурации сокетов ЦП, включая процессоры со слотом, которые вы вставляете, как современные карты PCI. Однако сегодня вы помещаете процессор в разъем на материнской плате и закрепляете его с помощью какой-то защелки.

Сокетам для ЦП уже несколько десятилетийВ знаменитом первом процессоре Intel, Intel 386, использовался 132-контактный разъем PGA (я объясню этот акроним чуть позже). Исходный процессор Intel Pentium использовал Socket 4 и более поздние версии Socket 5.

Сокеты для ЦП встречаются не везде.Различия между сокетами ЦП, разработанными Intel и AMD, связаны с различиями в конфигурациях выводов ЦП двух гигантов-производителей ЦП.

Почему разные сокеты процессора?

В отличие от легкого сокета, дизайн сокета процессора часто меняется.Почему?

Что ж, причина в изменении архитектуры процессора.Новые архитектуры процессоров появляются каждые несколько лет и часто предъявляют новый набор требований, включая форму, размер и совместимость материнских плат. Кроме того, есть два основных производителя процессоров x86: AMD и Intel. Процессоры AMD и Intel имеют разные архитектуры процессоров, и совместимость между ними невозможна.

Последнее утверждение не всегда было правдой.На заре компьютерных технологий, если вам посчастливилось владеть высокопроизводительной материнской платой Socket 7, вы могли использовать Intel Pentium, AMD K6, K6-2 или K6-3, Cyrix 6x86, IDT Winchip. , или Rise Technology mP6. И хотя двухпроцессорные материнские платы действительно существуют, они не облегчают одновременное использование AMD и Intel.

Какие типы сокетов процессора существуют?

За прошедшие годы многие типы сокетов процессора пришли и исчезли.В настоящее время актуальны только три: LGA, PGA и BGA.

LGA и PGA

LGA и PGA можно понимать как противоположности."Land grid array" (LGA) состоит из разъема с контактами, на который вы устанавливаете процессор. С другой стороны, PGA («матрица выводов») помещает выводы на процессор, которые затем вставляются в разъем с соответствующим образом размещенными отверстиями.

В современную вычислительную эпоху процессоры Intel используют сокеты LGA, а процессоры AMD - PGA.Однако из этого правила есть заметные исключения. Например, чудовищный AMD Threadripper использует Socket TR4 (сокращение от Threadripper 4), которое является сокетом LGA. TR4 - всего лишь второй сокет LGA от AMD. Все более ранние процессоры Intel, такие как Pentium, Pentium 2 и Pentium 3, использовали разъем PGA.

BGA

Также имеется гнездо BGA, что означает «массив шариковой сетки».Технология BGA постоянно прикрепляет процессор к материнской плате во время производства, что делает невозможным обновление. Разъем BGA и материнская плата потенциально могут стоить дешевле, но существует очень мало эквивалентов между потребительскими продуктами BGA и LGA и PGA.

Кроме того, BGA технически не является сокетом, потому что это постоянная функция материнской платы.(Вы можете легко заменить процессор LGA или PGA.) Разъемы BGA все же заслуживают упоминания, поскольку они выполняют ту же функцию.

Несколько лет назад ходили слухи, что Intel собирается отказаться от сокета LGA.Сокеты Intel LGA будут постепенно прекращены после 4 процессоров Intel Haswell поколения -го поколения . Этого так и не произошло, и Intel все еще разрабатывает процессоры для сокетов LGA.

Тем не менее, с увеличением количества аппаратного обеспечения системы на кристалле (SoC) Intel увеличила использование сокетов BGA.Точно так же ARM, Broadcom, Qualcomm, Nvidia и другие производители SoC в значительной степени полагаются на BGA.

Имеет ли значение тип сокета процессора?

Процессор, использующий определенный тип сокета, подойдет к любой материнской плате с этим разъемом, верно? Неправильно!

Типы сокетов, такие как LGA, представляют собой категорию, а не конкретную модель.Существует множество разновидностей сокетов, основанных на базовой спецификации.

Intel дает своим сокетам LGA название, основанное на количестве контактов.LGA1155, например, имеет 1155 отдельных выводов гнезда. Процессор, созданный для этого конкретного типа сокета, будет работать только с этим сокетом. Иногда цифры невероятно похожи, например, LGA1155 и LGA1156, но вы не можете вставить один в противоположный сокет. Один вариант сокета Intel может охватывать несколько поколений процессоров.

AMD использует несколько иной подход.Он маркирует свои гнезда широкими названиями, например AM3 или FM1. Совместимость по-прежнему строго соблюдается, хотя AMD иногда обновляет сокет, сохраняя совместимость. Вы можете увидеть обновленный сокет AMD с символом «+», например AM2 + и AM3 +.

Вымрут ли процессорные сокеты?

При разработке компьютеров сокет по-прежнему является основным элементом дизайна.Большинство компонентов, включая процессор, подлежат обновлению или обслуживанию. Домашние и бизнес-пользователи имеют возможность построить систему в соответствии с любой спецификацией, которую они пожелают, зная, что со временем они могут внести улучшения.

Развитие мобильных устройств привело к небольшому сдвигу парадигмы.ПК еще не исчез. Но он значительно меняется, чтобы соответствовать требованиям мира мобильных гипер-сетей. Вымирание сокетов вполне могло быть частью этого изменения. Разъемы ЦП увеличивают объемность и усложняют производство продукции, стремясь снизить затраты и размер.

Прогнозы выхода из строя процессорного сокета в ближайшем будущем преждевременны.Достаточно взглянуть на то, как Intel и AMD разрабатывают меньшие и более быстрые производственные процессы ЦП, а также на разработку, направленную на обновление существующих сокетов или создание новых вариантов сокетов.

Это тоже имеет смысл.Несмотря на то, что мобильных устройств больше, чем когда-либо, энтузиасты и ИТ-специалисты всегда будут обращать внимание на материнскую плату с сокетом, поэтому обновление одной части является вариантом, а не заменой всей системы, сервера или чего-либо еще.

Думаете о создании собственного ПК, но не знаете, с чего начать? Не ищите ничего, кроме нашего руководства о том, как собрать свой собственный компьютер.Он проведет вас от начала до конца.

Что такое SSH и для чего он нужен?

Слышали о SSH, но никогда не знали, что это такое? Вот что вам нужно знать.

Об авторе Гэвин Филлипс (Опубликовано 672 статей)

Гэвин - младший редактор отдела Windows and Technology Explained, постоянный участник Really Useful Podcast и редактор дочернего сайта MakeUseOf Blocks Decoded, посвященного криптографии.У него есть степень бакалавра (с отличием) в области современного письма с использованием методов цифрового искусства, разграбленных на холмах Девона, а также более десяти лет профессионального писательского опыта. Он любит много пить чая, настольные игры и футбол.

Больше От Гэвина Филлипса
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Пожалуйста, подтвердите свой адрес электронной почты в письме, которое мы вам только что отправили.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
