Что такое интерфейс RS-232. Какие существуют разновидности последовательных интерфейсов. Чем отличаются RS-422 и RS-485. Как устроена распиновка разъемов RS-232, RS-422, RS-485. Каковы основные характеристики и области применения этих интерфейсов.
RS-232: Классический последовательный интерфейс
RS-232 — это стандарт последовательной передачи данных, разработанный в 1960-х годах. Он широко использовался в компьютерной технике для подключения периферийных устройств вплоть до начала 2000-х годов.
Основные характеристики RS-232:
- Несимметричный интерфейс (использует общую землю)
- Поддерживает соединение только двух устройств
- Максимальная скорость передачи данных до 20 кбит/с
- Максимальная длина кабеля до 15 метров
- Использует разъемы DB-25 или DE-9
Как работает передача данных по RS-232? Данные передаются побитово в виде изменения уровня напряжения относительно земли. Логической единице соответствует отрицательное напряжение от -3 до -12 В, логическому нулю — положительное от +3 до +12 В.
Распиновка разъема RS-232 DE-9
Наиболее распространенным для RS-232 является 9-контактный разъем DE-9. Его распиновка выглядит следующим образом:
| Контакт | Сигнал | Описание |
|---|---|---|
| 1 | DCD | Обнаружение несущей |
| 2 | RXD | Прием данных |
| 3 | TXD | Передача данных |
| 4 | DTR | Готовность терминала |
| 5 | GND | Общий провод (земля) |
| 6 | DSR | Готовность модема |
| 7 | RTS | Запрос на передачу |
| 8 | CTS | Готовность к передаче |
| 9 | RI | Индикатор вызова |
Как видно, помимо линий передачи и приема данных (TXD и RXD) интерфейс содержит несколько управляющих сигналов для организации взаимодействия устройств.
RS-422: Повышение скорости и дальности передачи
RS-422 был разработан как улучшенная версия RS-232 для промышленного применения. Его ключевые особенности:
- Симметричный (дифференциальный) интерфейс
- Поддерживает соединение до 10 приемников с одним передатчиком
- Максимальная скорость передачи данных до 10 Мбит/с
- Максимальная длина линии связи до 1200 метров
- Использует витую пару проводов для передачи каждого сигнала
Как реализована передача данных в RS-422? Для каждого сигнала используется пара проводов, по которым передаются противофазные сигналы. Приемник определяет логический уровень по разности напряжений между проводами, что обеспечивает высокую помехозащищенность.
Распиновка разъема RS-422
Для RS-422 не существует стандартизированного разъема. Часто используется 9-контактный разъем со следующей распиновкой:
| Контакт | Сигнал | Описание |
|---|---|---|
| 1 | GND | Экран |
| 2 | TXD+ | Передача данных + |
| 3 | RXD+ | Прием данных + |
| 4 | RXD- | Прием данных — |
| 5 | TXD- | Передача данных — |
| 6 | GND | Общий провод |
| 7-9 | — | Не используются |
Обратите внимание, что для каждого сигнала (TXD и RXD) используется пара контактов.
RS-485: Создание сетей устройств
RS-485 является дальнейшим развитием RS-422 и позволяет создавать сети из множества устройств. Его основные характеристики:
- Симметричный интерфейс
- Поддерживает до 32 приемопередатчиков на одной линии
- Максимальная скорость передачи до 10 Мбит/с
- Максимальная длина линии до 1200 метров
- Использует одну витую пару для двунаправленной передачи
Как организована передача данных по RS-485? Используется полудуплексный режим — в каждый момент времени только одно устройство может передавать данные. Это позволяет использовать всего два провода для создания сети устройств.

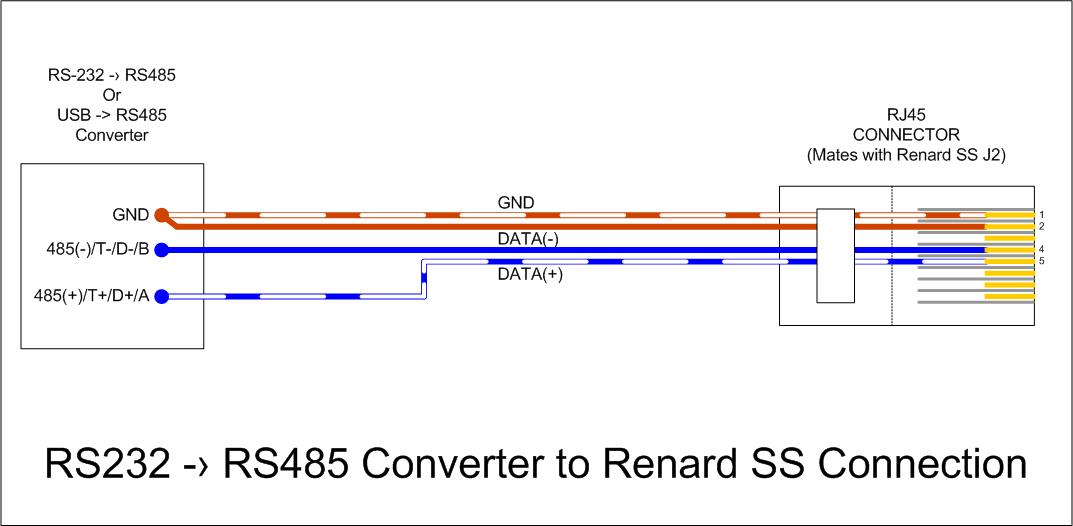

Распиновка разъема RS-485
Для RS-485 также нет стандартного разъема. Часто используется простой 3-контактный разъем:
| Контакт | Сигнал | Описание |
|---|---|---|
| 1 | A | Неинвертирующая линия данных |
| 2 | B | Инвертирующая линия данных |
| 3 | GND | Общий провод (опционально) |
Линии A и B образуют дифференциальную пару для передачи данных. Общий провод может не использоваться при небольших расстояниях.
Сравнение интерфейсов RS-232, RS-422 и RS-485
| Характеристика | RS-232 | RS-422 | RS-485 |
|---|---|---|---|
| Тип интерфейса | Несимметричный | Симметричный | Симметричный |
| Макс. число устройств | 2 | 11 | 32 |
| Макс. скорость | 20 кбит/с | 10 Мбит/с | 10 Мбит/с |
| Макс. длина линии | 15 м | 1200 м | 1200 м |
| Число проводов | 3-9 | 4 | 2 |
Как видно, RS-422 и RS-485 обеспечивают значительно лучшие характеристики по сравнению с RS-232, особенно в плане скорости и дальности передачи данных.
Области применения последовательных интерфейсов
Рассмотрим, где сегодня применяются различные последовательные интерфейсы:
- RS-232: Устаревшие компьютерные системы, простые устройства с низкой скоростью обмена данными
- RS-422: Промышленная автоматизация, системы сбора данных на больших расстояниях
- RS-485: Построение распределенных систем управления, сети датчиков, системы «умный дом»
Несмотря на появление более современных интерфейсов, последовательные интерфейсы RS-422 и RS-485 продолжают широко использоваться в промышленности благодаря своей надежности и помехозащищенности.
Преимущества и недостатки последовательных интерфейсов
Давайте рассмотрим основные плюсы и минусы использования последовательных интерфейсов:
Преимущества:
- Простота реализации и низкая стоимость
- Высокая помехозащищенность (для RS-422 и RS-485)
- Возможность передачи на большие расстояния
- Широкая распространенность и совместимость оборудования
Недостатки:
- Относительно невысокая скорость передачи данных
- Отсутствие гальванической развязки (требуются дополнительные меры)
- Сложность построения топологии «звезда» для RS-485
- Необходимость согласования линии на высоких скоростях
Несмотря на указанные недостатки, последовательные интерфейсы остаются востребованными во многих областях, где не требуется высокая скорость передачи данных, но важна надежность и помехозащищенность.
Протоколы передачи данных для последовательных интерфейсов
Сами по себе RS-232, RS-422 и RS-485 определяют только физический уровень передачи данных. Для организации обмена информацией между устройствами необходимо использовать протоколы более высокого уровня. Рассмотрим некоторые популярные протоколы:
- Modbus: Широко используется в промышленной автоматизации. Поддерживает топологию «ведущий-ведомый».
- PROFIBUS: Промышленная сеть для систем автоматизации. Обеспечивает высокую скорость и надежность передачи данных.
- DMX512: Применяется в сфере управления световым оборудованием.
- NMEA 0183: Используется в морской навигации для обмена данными между устройствами.
Выбор конкретного протокола зависит от области применения и требований к системе. Многие производители также разрабатывают свои проприетарные протоколы для специфических задач.
RS232 serial motherboard header connector распиновка и описание @ pinoutguide.com
RS-232 (also called serial, COM port) is still common interface and most PC are still equiped with serial interface connector. Usually it is hidden and available as internal header connector only.
There is 2 flavor of header (ex: Motherboard header) (AT/EVEREX) or (DTK/INTEL) witch match the IDC10.
You need an according port ( with the accordingly cable layout) to the flavor of header you have!
Example: If you want to have a DE-9 put on a 10pinIDC you HAVE TO put an RS-232 Port with pitch header (DTK/INTEL) or with pitch header (AT/Everex) depending of the flavour of the pinout layer!
RS232 Motherboard header pinout ( AT/EVEREX )
| IDC internal (newer) AT/EVEREX |
Signal Name |
Description
|
PS RS232 DE-9 pin number
|
|---|---|---|---|
| 1 | DCD | Data Carrier Detect | 1 |
| 2 | RXD | Receive Data | 2 |
| 3 | TXD | Transmit Data | 3 |
| 4 | DTR | Data Terminal Ready | 4 |
| 5 | GND | System Ground | 5 |
| 6 | DSR | Data Set Ready | 6 |
| 7 | RTS | Request to Send | 7 |
| 8 | CTS | Clear to Send | 8 |
| 9 | RI | Ring Indicator | 9 |
RS232 Motherboard header pinout ( DTK/INTEL )
|
IDC internal |
Signal Name | Description
|
PS RS232 DE-9 pin number
|
|---|---|---|---|
| 1 | DCD | Data Carrier Detect | 1 |
| 2 | DSR | Data Set Ready | 6 |
| 3 | RXD | Receive Data | 2 |
| 4 | RTS | Request to Send | 7 |
| 5 | TXD |
Transmit Data | 3 |
| 6 | CTS | Clear to Send | 8 |
| 7 | DTR |
Data Terminal Ready | 4 |
| 8 | RI |
Ring Indicator | 9 |
| 9 | GND |
System Ground | 5 |
Pin 10 removed in connector.
Internal IDC connnector wired to external port with a simple flat ribbon cable.
PC serial port pinout signals
Since PC serial port is based on RS-232 standard, you may find signal details in the RS-232 interface pinout document
Покупайте надежные дешевые высококачественные usb-rs232 распиновка
Получите лучшие предложения на. usb-rs232 распиновка на Alibaba.com сегодня. Эти электрические аксессуары имеют штекерную и женскую стороны, которые подключаются либо к постоянным, либо к временным соединениям. usb-rs232 распиновка жизненно важны и увеличивают производственный процесс. Они допускают массовые подключения и плавную производительность. Эти аксессуары обеспечивают фильтрацию электромагнитных и радиочастотных помех в соединении. Они обеспечивают бесперебойное электрическое подключение и легко модернизируются в соответствии с предпочтениями пользователя.Эти аксессуары эффективны и водонепроницаемы. Они защищают электрические соединения от воздействия воды.
Эти. usb-rs232 распиновка широко доступны на Alibaba.com по доступным ценам. Они выдерживают высокое напряжение валют и обеспечивают защиту пользователя. Они имеют несколько возможностей подключения, что делает их универсальными, поскольку они подходят для разных проводов и вариантов подключения. Эти аксессуары устойчивы к изоляции и безвредны для окружающей среды. Покрытие из материала корпуса обеспечивает пожаробезопасность в случае сбоя в электросети. Они обладают противовзрывными свойствами и не подвержены коррозии из-за долговечного гальванического покрытия.
usb-rs232 распиновка экономичны и могут использоваться повторно. У них очень высокая совместимость, обеспечивающая эффективное соединение. Они легко соединяются и имеют конструкцию скольжения и блокировки. Такой дизайн делает их безопасными и удобными в использовании. Они настраиваются в соответствии с предпочтениями пользователя и имеют несколько циклов подключения и отключения. Они удобны в обращении и обеспечивают гибкость подключения.
Аксессуары обеспечивают защиту от масел и влаги, сохраняя соединение в чистоте.
Alibaba.com предлагает широкий выбор высококачественных материалов. usb-rs232 распиновка варианты. Они долговечны и делают электрические соединения более безопасными и организованными. Получите лучшие варианты от проверенных поставщиков и производителей по всему миру.
Распиновка RS-232, RS-366, RS-422, RS-423, RS-449, RS-485 и RS-530
RS это стандарт, описывающий интерфейс для последовательной двунаправленной передачи данных между терминалом (DTE, Data Terminal Equipment) и конечным устройством (DCE,Data Circuit-Terminating Equipment ), то есть последовательное соединение устройств, где процесс пересылки данных идёт по одному биту за раз (последовательно) по каналу связи или компьютерной шине. Последовательное соединение используется для протяженных коммуникаций и компьютерных сетей, где учитывая стоимость кабеля и сложности с синхронизацией, использование параллельного соединения неэффективно.
Далее краткое описание и распиновка таких разъёмов
Разъёмы RS-232C DE-9
| Номер контакта | Назначение | Обозначение |
| 1 | Активная несущая | DCD |
| 2 | Прием компьютером | RXD |
| 3 | Передача компьютером | TXD |
| 4 | Готовность к обмену со стороны приемника | DTR |
| 5 | Земля | GND |
| 6 | Готовность к обмену со стороны источника | DSR |
| 7 | Запрос на передачу | RTS |
| 8 | Готовность к передаче | CTS |
| 9 | Сигнал вызова | RI |
Порт RS232C DE-9 (обычно неправильно называемый DB-9) доступен на некоторых ПК и многих других устройствах. Последовательный порт RS-232 когда-то был стандартной функцией ПК, который использовался для подключения к модемам, принтерам, мышкам, хранилищам данных, источникам бесперебойного питания и другим периферийным устройствам.
| DE-9 Pin | Сигнал | Направл. | Описание |
|---|---|---|---|
| 1 | DCD | < | Data Carrier Detect |
| 2 | RXD | < | Receive Data |
| 3 | TXD | > | Transmit Data |
| 4 | DTR | > | Data Terminal Ready |
| 5 | 0V/COM | — | 0V or System Ground |
| 6 | DSR | < | Data Set Ready |
| 7 | RTS | > | Request to Send |
| 8 | CTS | < | Clear to Send |
| 9 | RI | < | Ring Indicator |
RS-232 — это стандарт, появившийся ещё в 1960 году для последовательной передачи данных. Он формально определяет сигналы, соединяющие DTE (оконечное оборудование данных), такое как компьютерный терминал, и DCE (оборудование передачи данных), такое как модем.
Стандарт RS-232 обычно использовался в компьютерных последовательных портах.
RS-232 по сравнению с более поздними интерфейсами, такими как RS-422, RS-485 или Ethernet, имеет более низкую скорость передачи, более короткую максимальную длину кабеля, большие колебания напряжения, большие стандартные разъемы, отсутствие возможности многоточечного соединения. В современных персональных компьютерах USB давно вытеснил RS-232 из большинства функций периферийного интерфейса. Многие компьютеры вообще не оснащены портами RS-232 и должны использовать либо внешний USB-to-RS232 конвертер или внутреннюю плату расширения с одним или несколькими последовательными портами для подключения к периферийным устройствам RS-232.
Тем не менее, благодаря своей простоте и повсеместному распространению, интерфейсы RS-232 все еще используются — например в промышленных машинах, сетевом оборудовании и научных инструментах, где достаточно короткодействующего, двухточечного, низкоскоростного проводного соединения для передачи данных.
Этот интерфейс последовательного порта ПК является несимметричным (соединяет только два устройства через последовательный кабель RS232), скорость передачи данных составляет менее 20 кбит / с. Горячая замена не поддерживается, но иногда разрешена. В настоящее время для ПК используется только 9-контактный разъем.

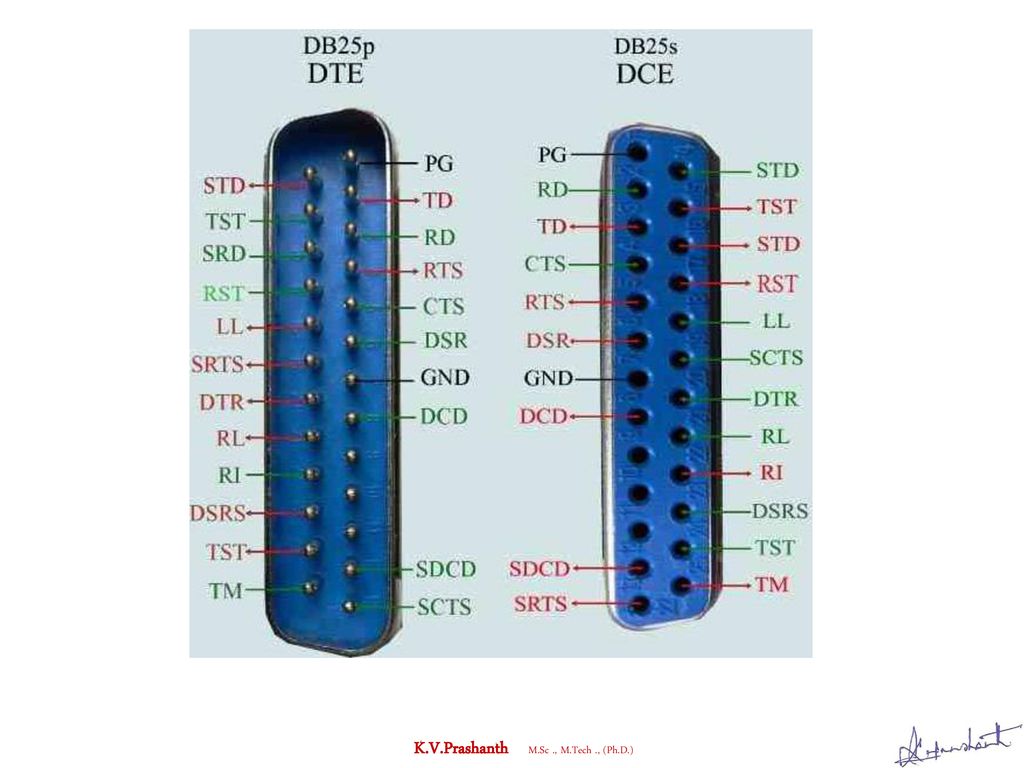

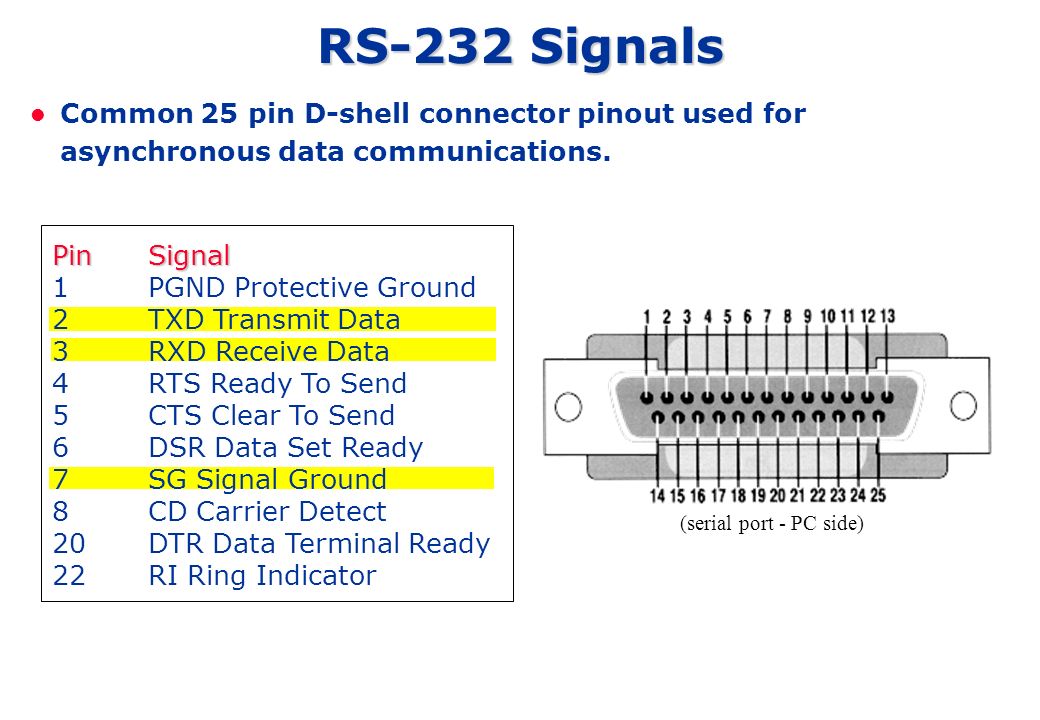

Разъёмы RS-232 25 pin
Передача данных RS-232 состоит из временных рядов битов. Поддерживаются как синхронная, так и асинхронная передача, но асинхронный канал, отправляющий пакеты из семи или восьми битов, является наиболее распространенной конфигурацией на ПК. Устройства RS-232 могут быть классифицированы как оконечное оборудование данных (DTE) или оборудование передачи данных (DCE) — это определяет, какие провода будут отправлять и получать каждый сигнал. Персональные компьютеры обычно оснащены упрощенной версией интерфейса RS-232.
| № | Обозн. | Направл. | Название сигнала |
|---|---|---|---|
| 1 | n/c | — | |
| 2 | TXD | Выход | Transmit Data |
| 3 | RXD | Вход | Receive Data |
| 4 | RTS | Выход | Request to Send |
| 5 | CTS | Вход | Clear to Send |
| 6 | DSR | Вход | Data Set Ready |
| 7 | GND | — | System Ground |
| 8 | DCD | Вход | Data Carrier Detect |
| 9 | n/c | — | BUTTON_POR (Power-on reset) for Sun Ultra 80 / Sun Blade 1000 / Sun Blade 2000 / Sun Fire 280R / Enterprise 420R |
| 10 | n/c | — | BUTTON_XIR_L (Transmit internal reset) for Sun Ultra 80 / Sun Blade 1000 / Sun Blade 2000 / Sun Fire 280R / Enterprise 420R |
| 11 | n/c | — | +5 Vdc for Sun Ultra 80 / Sun Blade 1000 / Sun Blade 2000 / Sun Fire 280R / Enterprise 420R |
| 12 | n/c | — | |
| 13 | n/c | — | |
| 14 | n/c | — | |
| 15 | TRxC | Вход | Transmit Clock |
| 16 | n/c | — | |
| 17 | RTxC | Вход | Receive Clock |
| 18 | n/c | — | |
| 19 | n/c | — | |
| 20 | DTR | Выход | Data Terminal Ready |
| 21 | n/c | — | |
| 22 | n/c | — | |
| 23 | n/c | — | |
| 24 | TxC | Выход | Transmit Clock |
| 25 | n/c | — |
Сигналы контактов RS232 представлены уровнями напряжения относительно общей схемы (питание / логическая земля).
В состоянии ожидания (MARK) уровень сигнала отрицательный относительно общего, а в активном состоянии (SPACE) уровень сигнала положительный относительно общего провода. RS232 имеет множество линий подтверждения связи (в основном используется с модемами), а также определяет протокол связи.
Интерфейс RS-232 предполагает наличие общего заземления между DTE и DCE. Это разумное предположение, когда короткий кабель соединяет DTE с DCE, но с более длинными линиями и соединениями между устройствами, которые могут находиться на разных электрических шинах с разным заземлением, это может быть неверно. Данные RS232 биполярны.
Стандарт определяет максимальное напряжение холостого хода 25 В, но общие уровни сигналов составляют 5 В, 10 В, 12 В и 15 В. Цепи, управляющие интерфейсом, совместимым с RS-232, должны выдерживать неопределенно долгое короткое замыкание на землю или на любой уровень напряжения до 25 вольт. От +3 до +12 вольт указывает состояние ВКЛЮЧЕНО или 0, в то время как от -3 до -12 В указывает состояние ВЫКЛЮЧЕНО 1 состояние.
Некоторое компьютерное оборудование игнорирует отрицательный уровень и принимает нулевой уровень напряжения как состояние ВЫКЛ. Фактически, состояние ВКЛ может быть достигнуто с меньшим положительным потенциалом. Это означает что цепи с питанием от 5 В постоянного тока могут напрямую управлять цепями RS232, но общий диапазон, в котором сигнал RS232 может быть передан / принят, может быть значительно сокращен.
Уровень выходного сигнала обычно колеблется от +12 В до -12 В. Мертвая зона между + 3В и -3В предназначена для поглощения линейного шума. В различных определениях распиновки, подобных RS-232, эта мертвая зона может отличаться. Например, определение для V.10 имеет мертвую зону от + 0,3 В до -0,3 В. Многие приемники, разработанные для RS-232, чувствительны к перепадам напряжения 1 В или меньше.
Разъёмы RS-366
| Pin | Функция | Описание | Схема EIA |
|---|---|---|---|
| 1 | unused | ||
| 2 | Digit Present | A signal given to the ACE indicating that the digit lines contain a digit | DPR |
| 3 | Abandon Call and Retry | An indicator signal from the ACE that it could not make a connection. Could be «busy». | ACR |
| 4 | Call Request | A signal from the DTE that tells the ACE to go «off hook» | CRQ |
| 5 | Present Next Digit | A signal from the ACE to the DTE to indicate that the ACE is ready to receive the next digit. | PND |
| 6 | unused | ||
| 7 | unused | ||
| 8 | unused | ||
| 9 | unused | ||
| 10 | unused | ||
| 11 | unused | ||
| 12 | unused | ||
| 13 | Distant Station Connected | Indicator from ACE to DTE that the call is succesfully made. | DSC |
| 14-17 | Digit Signal Circuits | Four lines containing a parallel BCD dial digit (10 digits, plus control digits) | NB1-NB8 |
| 18 | unused | ||
| 19 | unused | ||
| 20 | unused | ||
| 21 | unused | ||
| 22 | Data Line Occupied | An indicator that is used by the ACE to let the DTE know that the line it wants to use is used by another device. | DLO |
| 23 | unused | ||
| 24 | unused | ||
| 25 | unused |
Разъёмы RS-422 9-pin
| Pin | Сигнал | Описание |
|---|---|---|
| 1 | Shield | |
| 2 | RTS+ | Request To Send + |
| 3 | RTS- | Request To Send — |
| 4 | TXD+ | Transmit Data + |
| 5 | TXD- | Transmit Data — |
| 6 | CTS+ | Clear To Send + |
| 7 | CTS- | Clear To Send — |
| 8 | RXD+ | Received Data + |
| 9 | RXD- | Received Data |
Разъёмы RS-422 37-pin
RS422 — это сбалансированный последовательный интерфейс для передачи цифровых данных.
Преимущество сбалансированного сигнала — большая помехоустойчивость. EIA описывает RS422 как интерфейс DTE-DCE для соединений точка-точка.
| Pin | Имя | Напр. | Описание |
|---|---|---|---|
| 1 | GND | — | Shield Ground |
| 2 | SRI | < | Signal Rate Indicator |
| 3 | n/c | — | Spare |
| 4 | SD | > | Send Data |
| 5 | ST | > | Send Timing |
| 6 | RD | < | Receive Data |
| 7 | RTS | > | Request To Send |
| 8 | RR | < | Receiver Ready |
| 9 | CTS | < | Clear To Send |
| 10 | LL | > | Local Loopback |
| 11 | DM | < | Data Mode |
| 12 | TR | > | Terminal Ready |
| 13 | RR | < | Receiver Ready |
| 14 | RL | > | Remote Loopback |
| 15 | IC | < | Incoming Call |
| 16 | SF/SR | > | Select Frequency/Select Rate |
| 17 | TT | > | Terminal Timing |
| 18 | TM | < | Test Mode |
| 19 | GND | — | Ground |
| 20 | RC | — | Receive Twister-Pair Common |
| 21 | GND | — | Spare Twister-Pair Return |
| 22 | /SD | — | Send Data TPR |
| 23 | GND | — | Send Timing TPR |
| 24 | /RD | — | Receive Data TPR |
| 25 | /RS | — | Request To Send TPR |
| 26 | /RT | — | Receive Timing TPR |
| 27 | /CS | — | Clear To Send TPR |
| 28 | IS | < | Terminal In Service |
| 29 | /DM | — | Data Mode TPR |
| 30 | /TR | — | Terminal Ready TPR |
| 31 | /RR | — | Receiver TPR |
| 32 | SS | > | Select Standby |
| 33 | SQ | < | Signal Quality |
| 34 | NS | > | New Signal |
| 35 | /TT | — | Terminal Timing TPR |
| 36 | SB | < | Standby Indicator |
| 37 | SC | — | Send Twister Pair Common |
RS422 был разработан для больших расстояний и более высоких скоростей передачи, чем RS232.
В простейшей форме пара преобразователей RS232 в RS422 (и обратно) может быть использована для формирования «удлинителя RS232». Скорость передачи данных до 100K бит / сек и расстояние до километра. RS422 также предназначен для многоабонентских (групповых) устройств, где только один драйвер подключен и передает по шине до 10 приемников.
И RS-422, и RS-485 используют витую пару (то есть 2 провода) для каждого сигнала. В обоих используется один и тот же дифференциальный привод с одинаковыми колебаниями напряжения: от 0 до + 5 В, но RS-422 — это многоточечный стандарт, позволяющий использовать один драйвер и до 10 приемников, а RS-485 — до 32 устройств (драйверы, приемники или приемопередатчики).
Поскольку основные приемники RS-423-A и RS422-A электрически идентичны, можно соединить оборудование, использующее приемники и генераторы RS423-A на одной стороне интерфейса, с оборудованием, использующим генераторы и приемники RS422-A с другой стороны интерфейса, если выводы приемников и генераторов правильно сконфигурированы, чтобы приспособиться к такой компоновке.
Разъёмы RS-423
| Описание | RS423 | RS422 | |
|---|---|---|---|
| Mode of Operation | SINGLE — ENDED | DIFFERENTIAL | |
| Total Number of Drivers and Receivers on One Line | 1 DRIVER 10 RECVR | 1 DRIVER 10 RECVR | |
| Maximum Cable Length | 4000 FT. | 4000 FT. | |
| Maximum Data Rate | 100kb/s | 10Mb/s | |
| Maximum Driver Output Voltage | +/-6V | -0.25V to +6V | |
| Driver Output Signal Level (Loaded Min.) | Loaded | +/-3.6V | +/-2.0V |
| Driver Output Signal Level (Unloaded Max) | Unloaded | +/-6V | +/-6V |
| Driver Load Impedance (Ohms) | >450 | 100 | |
Max. Driver Current in High Z State | Power On | N/A | N/A |
| Max. Driver Current in High Z State | Power Off | +/-100uA | +/-100uA |
| Slew Rate (Max.) | Adjustable | N/A | |
| Receiver Input Voltage Range | +/-12V | -10V to +10V | |
| Receiver Input Sensitivity | +/-200mV | +/-200mV | |
| Receiver Input Resistance (Ohms) | 4k min. | 4k min. | |
RS-423 похож на TIA / EIA-232-F, но отличается уменьшенным размахом выходного сигнала драйвера и более высокой скоростью передачи данных. RS-423 — это электрический стандарт, определяющий только требования к драйверу и приемнику — для этого интерфейса нет общей распиновки.
Определены несимметричный драйвер и балансный ресивер. TIA / EIA-423-B определяет однонаправленный, многоточечный (до 10 приемников) интерфейс. Преимущества перед TIA / EIA-232-F включают: работу с несколькими приемниками, более высокую скорость передачи данных и общие источники питания (обычно 5 В).
Разъёмы RS-449
| Pin | Имя | V.24 | Напр. | Описание | Тип |
|---|---|---|---|---|---|
| 1 | 101 | — | Shield | Ground | |
| 2 | SI | 112 | > | Signal Rate Indicator | Control |
| 3 | n/a | n/a | unused | ||
| 4 | SD- | 103 | > | Send Data (A) | Data |
| 5 | ST- | 114 | < | Send Timing (A) | Timing |
| 6 | RD- | 104 | < | Receive Data (A) | Data |
| 7 | RS- | 105 | > | Request To Send (A) | Control |
| 8 | RT- | 115 | < | Receive Timing (A) | Timing |
| 9 | CS- | 106 | < | Clear To Send (A) | Control |
| 10 | LL | 141 | > | Local Loopback | Control |
| 11 | DM- | 107 | < | Data Mode (A) | Control |
| 12 | TR- | 108. 2 | > | Terminal Ready (A) | Control |
| 13 | RR- | 109 | < | Receiver Ready (A) | Control |
| 14 | RL | 140 | > | Remote Loopback | Control |
| 15 | IC | 125 | < | Incoming Call | Control |
| 16 | SF/SR+ | 126 | > | Signal Freq./Sig. Rate Select. | Control |
| 17 | TT- | 113 | > | Terminal Timing (A) | Timing |
| 18 | TM- | 142 | < | Test Mode (A) | Control |
| 19 | SG | 102 | — | Signal Ground | Ground |
| 20 | RC | 102b | — | Receive Common | Ground |
| 21 | n/a | n/a | unused | ||
| 22 | SD+ | 103 | > | Send Data (B) | Data |
| 23 | ST+ | 114 | < | Send Timing (B) | Timing |
| 24 | RD+ | 104 | < | Receive Data (B) | Data |
| 25 | RS+ | 105 | > | Request To Send (B) | Control |
| 26 | RT+ | 115 | < | Receive Timing (B) | Timing |
| 27 | CS+ | 106 | < | Clear To Send (B) | Control |
| 28 | IS | n/a | > | Terminal In Service | Control |
| 29 | DM+ | 107 | < | Data Mode (B) | Control |
| 30 | TR+ | 108. 2 | > | Terminal Ready (B) | Control |
| 31 | RR+ | 109 | < | Receiver Ready (B) | Control |
| 32 | SS | 116 | < | Select Standby | Control |
| 33 | SQ | 110 | < | Signal Quality | Control |
| 34 | NS | n/a | > | New Signal | Control |
| 35 | TT+ | 113 | > | Terminal Timing (B) | Timing |
| 36 | SB | 117 | < | Standby Indicator | Control |
| 37 | SC | 102a | — | Send Common | Ground |
| Имя | Описание | Функция |
|---|---|---|
| AA | Shield Ground | Also known as protective ground. This is the chassis ground connection between DTE and DCE. |
| AB | Signal Ground | The reference ground between a DTE and a DCE. Has the value 0 Vdc. |
| BA | Transmitted Data | Data send by the DTE. |
| BB | Received Data | Data received by the DTE. |
| CA | Request To Send | Originated by the DTE to initiate transmission by the DCE. |
| CB | Clear To Send | Send by the DCE as a reply on the RTS after a delay in ms, which gives the DCEs enough time to energize their circuits and synchronize on basic modulation patterns. |
| CC | DCE Ready | Known as DSR. Originated by the DCE indicating that it is basically operating (power on, and in functional mode). |
| CD | DTE Ready | Known as DTR. Originated by the DTE to instruct the DCE to setup a connection. Actually it means that the DTE is up and running and ready to communicate. |
| CE | Ring Indicator | A signal from the DCE to the DTE that there is an incomming call (telephone is ringing). Only used on switched circuit connections. |
| CF | Received Line Signal Detector | Known as DCD. A signal send from DCE to its DTE to indicate that it has received a basic carrier signal from a (remote) DCE. |
| CH/CI | Data Signal Rate Select (DTE/DCE Source> | A control signal that can be used to change the transmission speed. |
| DA | Transmit Signal Element Timing (DTE Source) | Timing signals used by the DTE for transmission, where the clock is originated by the DTE and the DCE is the slave. |
| DB | Transmitter Signal Element Timing (DCE Source) | Timing signals used by the DTE for transmission. |
| DD | Receiver Signal Element Timing (DCE Source) | Timing signals used by the DTE when receiving data. |
| IS | terminal In Service | Signal that indicates that the DTE is available for operation |
| NS | New Signal | A control signal from the DTE to the DCE. It instructs the DCE to rapidly get ready to receive a new analog signal. It helps master-station modems rapidly synchronize on a new modem at a tributary station in multipoint circuits |
| RC | Receive Common | A signal return for receiver circuit reference |
| LL | Local Loopback / Quality Detector | A control signal from the DTE to the DCE that causes the analog transmision output to be connected to the analog receiver input. |
| RL | Remote Loopback | Signal from the DTE to the DCE. The local DCE then signals the remote DCE to loopback the analog signal and thus causing a line loopback. |
| SB | Standby Indicator | Signal from the DCE to indicate if it is uses the normal communication or standby channel |
| SC | Send Common | A return signal for transmitter circuit reference |
| SF | Select Frequency | A signal from the DTE to tell the DCE which of the two analog carrier frequencies should be used. |
| SS | Select Standby | A signal from DTE to DCE, to switch between normal communication or standby channel. |
| TM | Test Mode | A signal from the DCE to the DTE that it is in test-mode and can»t send any data. |
| Reserved for Testing |
Интерфейс RS449 — это не самостоятельный интерфейс. Расположение выводов разъема изначально было разработано для поддержки RS422 для симметричных сигналов и RS423 для несимметричных сигналов. И должен он был стать преемником RS232. Это высокоскоростной цифровой интерфейс, в отличие от RS232, который использует сигналы относительно земли, приемники RS449 V.11 ищут разницу между двумя проводами. Скручивая два провода и создавая «витую пару», любой паразитный шум, улавливаемый одним проводом, будет улавливаться на другом, поскольку оба провода улавливают одинаковый шум, и дифференциальный интерфейс RS449 просто меняет уровень напряжения относительно земли.
но не меняет по отношению друг к другу. Приемники смотрят только на разницу в уровне напряжения между каждым проводом, а не на землю.
Дифференциальные сигналы для RS449 помечены как «A и B» или «+ и -». В случае RS449 провод A или + не соединяется с B или -. Провод A всегда подключается к A, а B подключается к B или + к + и — к -. Распространенные названия: EIA-449, RS-449, ISO 4902.
Разъёмы EIA-449
| Pin | Имя | RS232 | V.24 | Dir | Описание |
|---|---|---|---|---|---|
| 1 | n/a | 101 | — | Shield | |
| 2 | SSR | SRR | 122 | < | Secondary Receiver Ready |
| 3 | SSD | SSD | 118 | > | Secondary Send Data |
| 4 | SRD | SRD | 119 | < | Secondary Receive Data |
| 5 | SG | SG | 102 | — | Signal Ground |
| 6 | RC | RC | 102b | — | Receive Common |
| 7 | SRS | SRS | 120 | > | Secondary Request To Send |
| 8 | SCS | SCS | 121 | < | Secondary Clear To Send |
| 9 | SC | SC | 102a | — | Send Common |
Разъёмы RS-485
EIA-485 (ранее RS-485 или RS485) — это электрическая спецификация физического уровня модели OSI для двухпроводного, полудуплексного, многоточечного последовательного соединения.
Стандарт определяет дифференциальную форму сигнала. Разница между проводами в напряжении — вот что передает данные. Одна полярность напряжения указывает на уровень логической 1, обратная полярность указывает на логический 0. Для правильной работы разность потенциалов должна быть не менее 0,2 В, но любое приложенное напряжение между +12 В и -7 В уже позволит корректно работать приемнику. EIA-485 лучше описать как несимметричный интерфейс, поскольку сбалансированный обычно подразумевает, что напряжения на дифференциальных проводах сбалансированы относительно земли или потенциала земли (например, + 5 В и -5 В), но EIA-485 обычно составляет + 5 В и 0 В.
| Сигналы RS-485 | Сигналы RS-232 | DB-25 | DE-9 | RJ-50 |
| Common Ground | Carrier Detect (DCD) | 8 | 1 | 10 |
| Clear To Send + (CTS+) | Received Data (RD) | 3 | 2 | 9 |
| Ready To Send + (RTS+) | Transmitted Data (TD) | 2 | 3 | 8 |
| Received Data + (RxD+) | Data Terminal Ready (DTR) | 20 | 4 | 7 |
| Received Data — (RxD-) | Common Ground | 7 | 5 | 6 |
| Clear To Send — (CTS-) | Data Set Ready (DSR) | 6 | 6 | 5 |
| Ready To Send — (RTS-) | Request To Send (RTS) | 4 | 7 | 4 |
| Transmitted Data + (TxD+) | Clear To Send (CTS) | 5 | 8 | 3 |
| Transmitted Data — (TxD-) | Ring Indicator (RI) | 22 | 9 | 2 |
EIA-485 определяет только электрические характеристики драйвера и приемника.
Он не указывает и не рекомендует какой-либо протокол передачи данных. Поскольку он использует дифференциальную линию по витой паре (например, EIA-422), то может охватывать относительно большие расстояния (до 1200 метров). Рекомендуемое расположение проводов — это соединенная серия двухточечных узлов, линия или шина. В идеале, на двух концах кабеля должен быть оконечный резистор подключенный к двум проводам, и два резистора с питанием для смещения линий, когда линии не управляются. Без оконечных резисторов отражения быстрых фронтов драйвера могут вызвать множественные фронты данных, которые могут вызвать повреждение данных. Величина каждого оконечного резистора должна быть равна сопротивлению кабеля (обычно 120 Ом для витых пар).
Разъёмы RS-530
EIA-530 или RS-530 — это стандарт сбалансированного последовательного интерфейса, в котором обычно используется 25-контактный разъем. RS530 — это не фактический интерфейс, а общая спецификация разъема. Распиновка разъема может использоваться для поддержки RS422, RS423, V.
36 / V.37 / V.10 / V.11 (не V.35!) И X.21.
| Pin | Имя | Dir | Описание | Схема | Paired with |
|---|---|---|---|---|---|
| 1 | — | Shield | |||
| 2 | TxD | > | Transmitted Data | BA | 14 |
| 3 | RxD | < | Received Data | BB | 16 |
| 4 | RTS | > | Request To Send | CA | 19 |
| 5 | CTS | < | Clear To Send | CB | 13 |
| 6 | DSR * | < | Data Set Ready | CC | 22 (not paired in TIA-530-A) |
| 7 | SGND | — | Signal Ground | Ground | |
| 8 | DCD | < | Data Carrier Detect | CF | 10 |
| 9 | < | Rtrn Receive Sig. Elmnt Timing | DD | 17 | |
| 10 | < | Rtrn DCD | CF | 8 | |
| 11 | > | Rtrn Transmit Sig. Elmnt Timing | DA | 24 | |
| 12 | < | Rtrn Transmit Sig. Elmnt Timing | DB | 15 | |
| 13 | < | Rtrn CTS | CB | 5 | |
| 14 | > | Rtrn TxD | BA | 2 | |
| 15 | ST | < | Transmit Signal Element Timing | DB | 12 |
| 16 | < | Rtrn RxD | BB | 3 | |
| 17 | RT | < | Receive Signal Element Timing | DD | 9 |
| 18 | LL | > | Local Loopback | LL | Unbal, not paired |
| 19 | > | Rtrn RTS | CA | 4 | |
| 20 | DTR * | > | Data Terminal Ready | CD | 23 (not paired in TIA-530-A) |
| 21 | RL | > | Remote Loopback | RL | Unbal, not paired |
| 22 | ** | < | Rtrn DSR | CC | 6 (not paired in TIA-530-A) |
| 23 | *** | > | Rtrn DTR | CD | 20 (not paired in TIA-530-A) |
| 24 | TT | > | Transmit Signal Element timing | DA | 11 |
| 25 | TM | < | Test Mode | TM | Unbal, not paired |
TIA-530 (1987) полагается на EIA (RS) -422/423 и использует дифференциальную сигнализацию в формате DB25 — RS232 — Передача EIA-530 (и другие сигналы) использует витую пару проводов (TD+ и TD-) вместо TD и заземление, как в RS232 или V.
24. Этот интерфейс используется для синхронных протоколов HIGH SPEED. Использование дифференциальной сигнализации обеспечивает более высокую скорость при использовании длинных кабелей.
Этот стандарт применим для использования при скоростях передачи данных в диапазоне от 20 000 до номинального верхнего предела 2 000 000 бит в секунду. Однако оборудование, соответствующее этому стандарту, не должно работать во всем этом диапазоне скоростей передачи данных. Они могут быть разработаны для работы в более узком диапазоне в зависимости от конкретного применения. Все сигналы EIA-422 симметричные, за исключением LL (вывод 18), RL (вывод 21) и TM (вывод 25), которые используют EIA-423 (несимметричный).
TIA-530-A (1992) немного отличается, изменением контактов 6 и 20 на EIA-423 (несимметричный), добавив кольцевой индикатор (RI) на контакт 22 с помощью EIA-423 и заземляющий контакт 23.
Описание и распиновка интерфейсов RS-232/RS-485 в ER108 V1 И V2 : Техническая поддержка
В данной статье рассматривается описание и распиновка последовательных интерфейсов следующих моделей конвертеров
1.
TELEOFIS ER108 ETHERNET — RS-232/RS-485
2. TELEOFIS ER108 V2 ETHERNET – RS-232/RS-485/RS-422
1. TELEOFIS ER108 ETHERNET — RS-232/RS-485
Таблица 1 — Описание контактов внешних разъемов ER108 V1
| Номер контакта | Обозначение | Назначение |
| Назначение контактов клеммного блока | ||
| 1 | — | Земля |
| 2 | + | Положительный вход внешнего питания |
| 3 | B | Сигнал «B-» линии RS-485 |
| 4 | A | Сигнал «А+» линии RS-485 |
| Назначение контактов разъема DB9-M интерфейса RS-232 | ||
| 1 | NC | Не используется |
| 2 | RXD | Вход «RX» |
| 3 | TXD | Выход «TX» |
| 4 | DTR | Выход «DTR» |
| 5 | GND | Земля |
| 6 | DSR | Вход «DSR» |
| 7 | RTS | Выход «RTS» |
| 8 | CTS | Вход «CTS» |
| 9 | NC | Не используется |
| Светодиодная индикация | ||
| Индикатор горит красным | Питание подключено | |
| Индикатор горит желтым цветом дополнительно к красному | Установлено TCP- соединение с сервером (клиентом) | |
| Индикатор однократно мигает желтым цветом | Сброс настроек на заводские значения | |
2.
TELEOFIS ER108 V2 ETHERNET – RS-232/RS-485/RS-422
Таблица 2 — Описание контактов внешних разъемов ER108 V2
| Обозначение | Контакт | Описание |
| Назначение контактов клеммных блоков | ||
XP1 | A1 | Сигнал “A+” линии RS-485 (1) Выход Y+ линии RS-422 |
| B1 | Сигнал “B-” линии RS-485 (1) Выход Z- линии RS-422 | |
| T1 | Вывод подключаемого терминального резистора 1 (для подключения замкнуть с выводом B1, сигнал “B-”) | |
| G | Земля | |
| V | Положительный вход внешнего питания | |
XP2 | A2 | Сигнал “A+” линии RS-485 (2) Вход A+ линии RS-422 |
| B2 | Сигнал “B-” линии RS-485 (2) Вход B- линии RS-422 | |
| T2 | Вывод подключаемого терминального резистора 2 (для подключения замкнуть с выводом B2, сигнал “B-”) | |
| G | Земля | |
| O1 | Выход 7,5 В для питания внешних устройств | |
| Назначение контактов разъема DB9-F интерфейса RS-232 | ||
| 1 | DCD | Выход “DCD” |
| 2 | TXD | Выход “TX” |
| 3 | RXD | Вход “RX” |
| 4 | DTR | Вход “DTR” |
| 5 | GND | Земля |
| 6 | DSR | Выход “DSR” |
| 7 | RTS | Вход «RTS» |
| 8 | CTS | Выход “CTS” |
| 9 | RING | Выход “RING” |
Сопутствующие статьи:
Как подключиться к конвертеру ER108?
Версии конвертеров ER108 и их отличия
Как сбросить настройки конвертера ER108?
Дополнительная информация
Конвертер TELEOFIS ER108-L4U
Конвертер TELEOFIS ER108-R4U2 V2
Краткое руководство пользователя Конвертер TELEOFIS ER108-L4U
Краткое руководство пользователя Конвертер TELEOFIS ER108-L4U V2
Разъемы последовательного порта(RS232).
Распиновка и сигналы разъема последовательного порта
Рис.1 RS232 / V.24 DB9
| Штифт | Имя | Описание |
|---|---|---|
| 1 | CD | Обнаружение несущей |
| 2 | RXD | Прием данных |
| 3 | TXD | Передача данных |
| 4 | DTR | Терминал данных готов |
| 5 | GND | Системное заземление |
| 6 | DSR | Набор данных готов |
| 7 | РТС | Запрос на отправку |
| 8 | CTS | Разрешить отправку |
| 9 | RI | Индикатор звонка |
Х.
21 на разъеме DB 15
Рис. 2. Разъем X.12 DB15
RJ-45 Разъем RS232
EIA-561 определил RS232 на разъеме RJ 45 (модульный). Его можно использовать только для несинхронных приложений, потому что он не имеет синхронных сигналов синхронизации. Примечание. Вывод RI (# 1) иногда может использоваться как DSR.
Рис 3. Разъем RJ-45 RS232
Разъемы RJ45 RS232D (такие же, как телефонные разъемы)
| Pin No. | Описание сигнала | Сокр. | DTE | DCE |
|---|---|---|---|---|
| 1 | DCE Ready, индикатор звонка | DSR / RI | «- | — » |
| 2 | Детектор принятого линейного сигнала | DCD | «- | — » |
| 3 | Готовность к DTE | DTR | — » | «- |
| 4 | Сигнальная земля | SG | ||
| 5 | Полученные данные | RxD | «- | — » |
| 6 | Переданные данные | TxD | — » | «- |
| 7 | Отменить отправку | CTS | «- | — » |
| 8 | Запрос на отправку | РТС | — » | «- |
DB25 В.
24 распиновка и сигналы
Рис.4. Разъем RS232 V.24
Распиновка и сигналы DB25 V.24 (разъем ALT A)
Рис.5. Разъем RS232 V.24 (ALT A)
RS232 DB25 все контакты (для некоторых приложений требуется больше контактов)
Рис.6. Разъем RS232 DB25
Наше программное обеспечение позволяет отслеживать, регистрировать, отлаживать и тестировать любые ваши RS232 или COM-порты.
Пожалуйста, выберите страницу с таблицей данных Индекс ——— Интерфейс последовательного порта ——— Введение ——— Распиновка и сигнал ——— Разъемы и сигналы Распиновка RS232 и сигналы Распиновка и сигналы последовательного порта Полная Распиновка и сигналы порта RS232 DB25 Кабель последовательной передачи данных Распиновка и сигналы DB9 Распиновка и сигналы DB25 (CheckIt) PC DB25 последовательный (RS232) шлейф (Norton) PC DB9 последовательный (RS232) шлейф (CheckIt) PC DB9 последовательный (RS232) шлейф (Norton) Последовательный принтер ——— Кабели и сигналы ——— Монитор последовательного порта и порта RS232 Кабели RS232 двухпроводный модемный кабель (DB25-DB25) Двухпроводной модемный кабель RS232 (DB9-DB25) Модемный кабель RS232 (DB25-DB25) Модемный кабель RS232 (DB9-DB25) Модемный кабель RS232 (DB9-DB15) Нулевой модемный кабель (DB25-DB25) Нулевой модемный кабель (DB9-DB25) Нулевой модемный кабель (DB9 -DB9) Последовательный кабель принтера (DB25-DB25) Последовательный кабель принтера (DB9-DB25)
RS232, 9 контактов, распиновка | Описание выводов 9-контактного порта RS232
Ищете способ быстрой и безопасной передачи данных с одного устройства на другое? Благодаря оборудованию для мониторинга последовательного порта RS232 у вас не должно возникнуть проблем со сбором данных и преодолением многих проблем с задержкой и привязкой по времени, обычно связанных с традиционными решениями для мониторинга двойного COM-порта.
RS232 выделяется по ряду причин, включая его 9-контактную распиновку RS232. Эта распиновка может иметь огромное значение для успешной последовательной связи RS232. Таким образом, важно понимать, как распиновка 9-контактного кабеля RS232 может повлиять на поток последовательных данных между устройствами.
Рассмотрим подробнее, как работает 9-контактная распиновка RS232 и что она означает для пользователей, которые хотят безопасно и эффективно передавать данные между устройствами.
Что такое 9-контактная распиновка RS232?
Оборудование для мониторинга RS232 устанавливает соединение между оконечным оборудованием данных (DTE) и оборудованием передачи данных (DCE).Чтобы связать эти устройства, необходима распиновка RS232 D9, так как эта распиновка позволит вам успешно соединить два устройства.
9-контактный кабель RS232 с распиновкой и девятью контактами:
1. Data Carrier Detect — После обнаружения терминала данных в набор данных, который будет передан на терминал, отправляется сигнал.
2. Полученные данные — Набор данных получает начальный сигнал через линию приема данных (RxD).
3. Переданные данные — Терминал данных получает сигнал из набора данных, подтверждающий, что существует соединение между терминалом данных и набором данных.
4. Готовность терминала данных — Положительное напряжение подается на линию готовности терминала данных (DTR), это признак того, что терминал данных готов к передаче данных.
5. Сигнальная земля — Обратная связь для всех сигналов на одном интерфейсе, сигнальная земля (SG) предлагает обратный путь для последовательной связи.Без SG последовательные данные не могут передаваться между устройствами.
6. Data Set Ready — Положительное напряжение подается на линию готовности набора данных (DSR), которая гарантирует, что последовательная связь между терминалом данных и набором данных может быть завершена.
7.
Запрос на отправку — Положительное напряжение указывает, что запрос на отправку (RTS) может быть выполнен, что означает, что набор данных может отправлять информацию на терминал данных без помех.
8. Готово к отправке — После того, как соединение было установлено между терминалом данных и удаленным модемом, сигнал разрешения на отправку (CS) гарантирует, что терминал данных распознает, что связь может быть выполнена.
9. Индикатор звонка — Сигнал индикатора звонка (RI) будет активирован, если модем, который работает как набор данных, обнаруживает низкую частоту. Когда это происходит, терминал данных получает предупреждение, но RI не останавливает поток последовательных данных между устройствами.
Понимание всех входов и выходов 9-контактного кабеля RS232 может быть сложной задачей даже для опытных специалистов по проектированию.Но при поддержке проверенной команды инженеров вы можете оптимизировать передачу данных через 9-контактную распиновку RS232.
Stratus Engineering поставляет широкий спектр решений для мониторинга оборудования RS232, а также обладает обширным опытом в области разработки программного и аппаратного обеспечения. Чтобы узнать больше о поддержке электроники и программного обеспечения для встраиваемых систем, свяжитесь с нами сегодня по телефону 858-663-1841.
Руководство по разводке контактов и спецификациямRS232
Разъемы DB25Стоит отметить, что не каждый 25-контактный разъем D-sub имеет интерфейс, совместимый с RS-232-C.Некоторые производители ПК выбирают нестандартные сигналы и напряжения на определенных контактах распиновки их COM-порта ПК. Например, на оригинальном IBM PC гнездовой разъем D-sub использовался для параллельного порта принтера Centronics.
25-контактная распиновка последовательного порта:Контакт 1: GND — заземление экрана.
Контакт 2: TxD → Переданные данные.
Переносит данные из терминала данных в набор данных.
Контакт 3: RxD ← Полученные данные.Переносит данные из набора данных на терминал данных.
Контакт 4: RTS → Запрос на отправку. Терминал данных сигнализирует набору данных о необходимости подготовки к передаче данных.
Контакт 5: CTS ← Очистить для отправки. Набор данных сигнализирует терминалу данных, что он готов к приему данных.
Контакт 6: DSR ← Набор данных готов. DCE готов принимать и отправлять данные.
Контакт 7: GND — заземление системы. Нулевое опорное напряжение.
Контакт 8: CD ← Обнаружение несущей.Набор данных сигнализирует Терминалу данных об обнаруженном носителе другого устройства.
Контакт 9: Зарезервирован
Контакт 10: Зарезервирован
Контакт 11: STF → Выберите канал передачи.
Контакт 12: S.
CD ← Обнаружение вторичной несущей.
Контакт 13: S.CTS ← Вторичный очистить для отправки.
Контакт 14: S.TXD → Данные вторичной передачи.
Контакт 15: TCK ← Синхронизация элемента сигнала передачи.
Контакт 16: S.RXD ← Данные вторичного приема.
Контакт 17: RCK ← Синхронизация элемента сигнала приемника.
Контакт 18: LL → Local Loop Control.
Контакт 19: S.RTS → Вторичный запрос на отправку
Контакт 20: DTR → Da Remote Loop Control.
Контакт 22: RI ← Индикатор звонка. Набор данных сигнализирует терминалу данных об обнаруженном состоянии вызывного сигнала.
Контакт 23: DSR → Селектор скорости передачи данных.
Контакт 24: XCK → Передача времени элемента сигнала.
Контакт 25: TI ← Тестовый индикатор.
Во время асинхронной связи и RTS, и CTS работают на всем протяжении сеанса. Тем не менее, если DTE подключено к многоточечной линии, данные передаются по одной станции за раз (из-за совместного использования пары обратных телефонов), поэтому единственное использование RTS — это включение и выключение несущей модема. Станция повышает RTS, когда готова к передаче. Модем включает свою несущую, ждет, пока она не стабилизируется (обычно это занимает пару миллисекунд), и повышает CTS.Пока CTS работает, DTE передает. После завершения передачи станция отключает RTS, а затем модем отключает и CTS, и несущую.
Все тактовые сигналы на выводах 15, 17 и 24 последовательного кабеля на выводе COM-порта предназначены только для синхронной связи. Часы извлекаются из потока данных с помощью DSU, модема или DSU и отправляются в DTE для обеспечения устойчивого синхросигнала. Важно подчеркнуть, что принимаемые и передаваемые тактовые сигналы не обязательно должны быть идентичными и могут иметь разные скорости передачи данных.
Итак, вот упрощенная версия распиновки последовательного соединения, используемой на персональных компьютерах: 9-контактная распиновка RS-232.
Контакт 1: DCD ← Обнаружение носителя данных
Контакт 2: RxD ← Прием данных
Контакт 3: TxD → Передача данных
Контакт 4: DTR → Data Terminal Ready
Pin 5: 0 В / COM — 0 В или заземление системы
Контакт 6: DSR ← Готовность к набору данных
Контакт 7: RTS → Запрос на отправку
Контакт 8: CTS ← Очистить для отправки
Контакт 9: RI ← Индикатор звонка
Сигналы RS-232 Уровни напряжения, которые представляют сигналы выводов последовательного порта RS232 относительно общей системы (питание / логическая земля).
Уровень сигнала в активном состоянии (SPACE) положительный, а уровень сигнала в состоянии ожидания (MARK) отрицательный по отношению к общему. Протокол связи должен быть указан через RS-232. Кроме того, RS-232 имеет несколько линий подтверждения связи для использования с модемами (в большинстве случаев).
Интерфейс RS-232 предполагает, что и DTE, и DCE имеют одинаковые электрические шины с одинаковым заземлением. Очевидно, это предположение может быть совершенно неверным, когда речь идет о длинных линиях между DTE и DCE.
Максимальное напряжение холостого хода, указанное стандартом RS232, составляет 25 В, но обычно уровни сигнала 5 В, 10 В, 12 В и 15 В.
Согласно стандарту RS-232 все данные биполярны. Для большинства оборудования состояние ВКЛ или 0 (ПРОБЕЛ) обозначается напряжением от +3 В до +12 В, а состояние ВЫКЛ или 1 состояние (ОТМЕТКА) указывается напряжением от -3 В до -12 В. Однако некоторые устройства не распознают отрицательные уровни, и для выключенного состояния достаточно 0 В.
Иногда для включения состояния может быть достаточно меньшего напряжения. Тем самым можно значительно сократить общую дальность передачи / приема RS-232.
Нормальное напряжение для выходного сигнала составляет от +12 В до -12 В. Также существует так называемая «мертвая зона» в диапазоне от +3 В до -3 В, предназначенная для поглощения линейного шума. В других схемах расположения выводов последовательного порта, подобных RS-232, этот диапазон может быть другим (например, определение V.10 имеет мертвую зону от +0,3 В до -0,3 В). Многие приемники RS-232 могут легко обнаруживать перепады в 1 В или даже меньше.
Спецификации кабелей RS-232 Не существует ограничений на длину кабеля, определенных непосредственно стандартом RS-232, поэтому основным определяющим фактором является максимальная емкость, допускаемая соответствующей схемой привода.Как правило, критическая длина составляет 15 м (или около 300 м при использовании только кабелей с малой емкостью).
Откровенно говоря, для больших расстояний стандарт RS-232 — не лучший вариант для высокоскоростной передачи данных на большие расстояния.
Помня о том, что не все производители устройств полностью поддерживают стандарт, рекомендуется изучить документацию и использовать коммутационный бокс для проверки каждого нового соединения. В некоторых случаях только метод проб и ошибок может помочь найти правильный кабель для подключения каждой пары устройств.
В соответствии со стандартом RS-232 устройство DCE должно быть подключено к DTE с помощью кабеля с одинаковыми номерами контактов в каждом разъеме (известного как «прямой кабель»). Любое несовпадение пола кабеля / разъема можно легко исправить с помощью переключателя пола. Также обычно используются кабели с 25-контактным разъемом D-sub на одном конце и 9-контактным разъемом RS-232 на другом. Любое оборудование с разъемами 8P8C обычно поставляется с кабелем с разъемами DB-9 или DB-25. Некоторые даже имеют сменные разъемы для дополнительной гибкости.
Если нет необходимости использовать RS-232 на полную мощность, можно использовать минимальное трехпроводное соединение: передача, прием и заземление. Для одностороннего потока данных существует двухпроводной вариант: данные и земля. А для двусторонней передачи данных с аппаратным управлением лучшей альтернативой является 5-проводная версия, которая аналогична 3-проводной, но с добавлением линий RTS и CTS.
Схема потока данных RS-232
Согласно стандарту RS-232 данные могут передаваться во многих вариантах.Однако наиболее распространенной является отправка пакетов, содержащих слово из 7–8 битов, а также биты запуска, остановки и контроля четности. Как вы можете видеть на диаграмме ниже, сначала идет стартовый бит (активный низкий, от +3 В до +15 В), затем биты данных, затем бит четности (если требуется протоколом) и, наконец, стоповый бит (используемый довести высокий логический уровень, от -3 В до -15 В).
Связь между RS232 и другими стандартами
Порты, совместимые с RS-232, могут не обязательно работать с несколькими другими стандартами последовательной передачи сигналов, такими как RS-422, RS-423, RS-449, RS-422, 423, RS-485 и т. Д. .Для приемников GPS и глубиномеров, использующих уровень TTL, близкий к напряжению +5 и 0, уровень метки перемещается в неопределенную область стандарта. Для использования стандарта RS-232 в такой среде вам понадобится текущий переводчик.
Как они соотносятся:
- RS-422 имеет аналогичную скорость с RS-232, но отличается по сигналу
- Скорость RS-423 такая же без сбалансированной сигнализации
- RS-449 выведен из эксплуатации
MIL-STD- 188 похож на RS-232, но имеет отличный контроль времени нарастания и лучшее сопротивление.Думаете отказаться от устройства RS-232? Не так быстро! Как видите, этот последовательный протокол продолжает опровергать все заявления о том, что он был полностью заменен USB. Хотя современные системы связи требуют более сложной системы, такой как USB, мы продолжим использовать стандартные последовательные порты.
Сторонние приложения хорошо себя зарекомендовали в улучшении нашей работы с последовательным портом RS-232. Примером может служить соединитель RS232-Ethernet, разработанный Eltima Software. Вы можете найти интересные сценарии использования в Руководстве пользователя.
Распиновка и сигналы RS232. Схема кабелей RS232
Интерфейс последовательного порта
Интерфейс последовательного порта
введение
RS232 на RS232, RS232C
Подключение RS232 к RS232 через разъемы DB9.
RS-232 — подключение RS-232 через разъемы DB25.
Последовательный порт на последовательный порт. Возможные варианты и кабели.ДТЕ-АКД, ДТЕ-ДТЕ.
Распиновка и сигнал последовательного порта
Последовательный порт — это устройство ввода / вывода (ввода / вывода). Устройство ввода-вывода это просто способ передачи данных в компьютер и из него. Там есть много типов устройств ввода-вывода, таких как последовательные порты, параллельные порты, контроллеры дисководов, платы Ethernet, универсальные последовательные шины и т. д. Большинство ПК имеют один или два последовательных порта.
Разъемы и
сигналы
Распиновка и сигналы RS232
Распиновка и сигналы последовательного порта
Распиновка и сигналы полного последовательного порта DB25 (RS232)
Распиновка и сигналы DB9
Распиновка и сигналы DB25
ПК Последовательный порт DB25
(RS232) шлейф (CheckIt)
ПК DB25 последовательный
(RS232) шлейф (Norton)
ПК DB9 последовательный
(RS232) шлейф (CheckIt)
ПК DB9 последовательный
(RS232) loopback (Norton)
Последовательный принтер
Кабели и сигналы последовательного порта
В то время как обычное оборудование ПК может работать только с Tx, Rx и земля подключены, большинство драйверов будет ждать вечно чтобы одна из линий рукопожатия перешла на правильный уровень.В зависимости от состояния сигнала он может иногда работать, другие раз это могло и не быть.
Последовательный порт и
Кабели и сигналы порта RS232
Последовательный и RS232
кабели монитора порта
Последовательная передача данных
кабель
Последовательный (RS232) двухпроводный
модемный кабель (DB25-DB25)
Последовательный (RS232) двухпроводной
модемный кабель (DB9-DB25)
Последовательный (RS232) модем
кабель (DB25-DB25)
Последовательный (RS232) модемный кабель
(DB9-DB25)
Последовательный (RS232) модемный кабель
(DB9-DB15)
Нуль-модемный кабель
(DB25-DB25)
Нуль-модемный кабель (DB9-DB25)
Нуль-модемный кабель (DB9-DB9)
Последовательный
кабель принтера (DB25-DB25)
Последовательный
кабель принтера (DB9-DB25
Кабели RS-232, проводка и выводы
СтандартыRS-232 (TIA-232) определены TIA (Ассоциация телекоммуникационной индустрии).RS-232 определяет как физические, так и электрические характеристики интерфейса. RS-232 практически идентичен ITU V.24 (описание и названия сигналов) и V.28 (электрические). RS232 — это активный интерфейс с низким напряжением, работающий от +12 В до -12 В, где:
- Сигнал = 0 (НИЗКИЙ)> + 3,0 В (ПРОБЕЛ)
- Сигнал = 1 (ВЫСОКИЙ) <-3,0 В (МАРКА)
DTE (ПК) и DCE (модем)
При последовательной связи оконечное устройство (ПК) называется оконечным оборудованием данных (DTE), а конец модема — оборудованием передачи данных (DCE), как показано на схеме ниже.
СигналыRS-232 имеют направление (входящее или исходящее) в зависимости от того, относятся ли они к DTE или DCE. На всех схемах выводов ниже направление сигнала относительно конца DTE (ПК).
NULL модемные соединенияКогда ПК подключаются последовательно, каждый конец действует как DTE (в этом случае нет DCE), и, следовательно, некоторые сигналы могут быть зациклены в соединении, чтобы удовлетворить любые требования к входному сигналу.Это называется конфигурацией модема NULL (нет). Например, когда DTE инициирует запрос на отправку (RTS), он обычно ожидает от DCE разрешения на отправку (CTS). Поскольку нет DCE для повышения CTS, исходящий сигнал RTS закольцовывается в кабеле NULL модема к входящему CTS, чтобы удовлетворить потребность DTE в этом сигнале. Это показано на схеме ниже.
Нумерация контактов DB9 и DB25 с наружной и внутренней стороны
На этих схемах показана нумерация контактов штекера (серый фон) и гнезда (черный фон) для субминиатюрных разъемов DB9 и DB25.Обычно контакт 1 отмечен на передней части разъема рядом с контактом, хотя вам может потребоваться увеличительное стекло, чтобы прочитать его. Некоторые производители отмечают номер каждого контакта на пластиковом корпусе сзади разъема. У штыревого разъема торчат штыри!
DB25 Мужской и женскийDB25: Вид на штекерный разъем
DB25: Вид на гнездовой разъем
DB9 Мужской и женскийDB9: Вид на штекерный разъем
DB9: Вид на гнездовой разъем
RS232 на DB25 (RS-232C)
| Pin No. | Имя | Директ | Примечания / Описание |
| 1 | – | – | Защитное / экранированное заземление |
| 2 | TD | ВЫХ | Передача данных (также известна как TxD, Tx) (ASYNC) |
| 3 | RD | IN | Прием данных (также известный как RxD, Rx) (ASYNC) |
| 4 | РТС | ВЫХ | Запрос на отправку (ASYNC) |
| 5 | CTS | IN | Отменить отправку (ASYNC) |
| 6 | DSR | IN | Набор данных готов (ASYNC) |
| 7 | SGND | – | Сигнальная земля |
| 8 | CD | IN | Обнаружение несущей (a.k.a DCD). |
| 9 | – | – | Зарезервировано для тестирования набора данных. |
| 10 | – | – | Зарезервировано для тестирования набора данных. |
| 11 | – | – | Не назначено |
| 12 | SDCD | IN | Обнаружение вторичной несущей. Требуется только при использовании второго канала. |
| 13 | SCTS | IN | Вторичный Очистить для отправки.Требуется только при использовании второго канала. |
| 14 | СТД | ВЫХ | Данные вторичной передачи. Требуется только при использовании второго канала. |
| 15 | DB | ВЫХ | Transmit Clock (также известный как TCLK, TxCLK). Только синхронное использование. |
| 16 | SRD | IN | Данные вторичного приема. Требуется только при использовании второго канала. |
| 17 | DD | IN | Часы приема (a.к.а. RCLK). Только синхронное использование. |
| 18 | LL | – | Локальный шлейф |
| 19 | СРЦ | ВЫХ | Вторичный запрос на отправку. Требуется только при использовании второго канала. |
| 20 | DTR | ВЫХ | Терминал данных готов. (ASYNC) |
| 21 | RL / SQ | – | Детектор качества сигнала / удаленный шлейф |
| 22 | RI | IN | Индикатор звонка.DCE (модем) поднимается при обнаружении входящего вызова, используемого для приложений автоответчика. |
| 23 | CH / CI | ВЫХ | Селектор скорости сигнала. |
| 24 | DA | – | Вспомогательные часы (также известные как ACLK). Только вторичный канал. |
| 25 | – | – | Не назначено |
RS232 на DB9 (EIA / TIA 574)
| Pin No. | Имя | Директ | Примечания / Описание |
| 1 | DCD | IN | Обнаружение носителя данных. Поднимается DCE при синхронизации модема. |
| 2 | RD | IN | Прием данных (также известный как RxD, Rx). Поступление данных из DCE. |
| 3 | TD | ВЫХ | Передача данных (также известна как TxD, Tx). Отправка данных из DTE. |
| 4 | DTR | ВЫХ | Терминал данных готов. Поднимается DTE при включении. В режиме автоответа возникает только тогда, когда RI прибывает из DCE. |
| 5 | SGND | – | Земля |
| 6 | DSR | IN | Набор данных готов. Вызывается DCE для индикации готовности. |
| 7 | РТС | ВЫХ | Запрос на отправку.Поднимается DTE, когда хочет отправить. Ожидает CTS от DCE. |
| 8 | CTS | IN | Отменить отправку. Создано DCE в ответ на сообщение RTS от DTE. |
| 9 | RI | IN | Индикатор звонка. Установить при обнаружении входящего звонка — используется для приложения автоответа. DTE поднял DTR, чтобы ответить. |
Что такое последовательный порт RS232 DB9
Обзор RS-232 DB9
RS232C DE-9, часто ошибочно называемый портом DB-9, использовался как промышленный стандарт для последовательной передачи данных.Последовательный порт RS-232 был стандартной функцией персональных компьютеров, так как он был предпочтительным способом подключения модемов, клавиатур, мышей, внешних накопителей и многих других периферийных устройств.
Предпосылки 9-контактного последовательного порта
Впервые представленный в 60-х годах, RS-232 представляет собой протокол, который определяет, как данные передаются бит за битом от терминального оборудования данных (DTE), такого как компьютер терминал к оборудованию передачи данных (DCE), например модему.
RS-232 — это общий стандарт, используемый в последовательных портах.Он определяет электрические свойства и синхронизацию сигналов, а также интерпретацию сигналов, а также физический размер и конфигурацию выводов разъема.
Современные компьютеры редко имеют порты RS-232. Универсальная последовательная шина (USB) заменила традиционный интерфейс RS-232. RS-232 имеет много недостатков по сравнению с более поздними технологиями, такими как RS-422, , RS-485, и даже Ethernet. К этим недостаткам относятся низкая скорость передачи, ограниченная длина кабеля, значительные колебания напряжения и ограниченные возможности многоточечной связи.
Однако можно использовать внешний преобразователь USB-RS-232 или внутреннюю плату расширения с одним или несколькими последовательными портами для подключения последовательного периферийного устройства RS-233 к вашему компьютеру. Многие материнские платы также имеют заголовок COM-порта, что позволяет установить планку с портом DE-9.
Несмотря на недостатки и технологические достижения, интерфейсы RS-232 все еще широко используются в больших промышленных машинах, сетевом оборудовании и научных инструментах, где достаточно двухточечных низкоскоростных проводных соединений для передачи данных.
Интерфейс последовательного порта ПК является несимметричным. Это означает, что вы можете подключить только два устройства с помощью последовательного кабеля RS232. Данные, которые передаются между этими двумя устройствами, передаются со скоростью менее 20 кбит / с.
RS232 обеспечивает полнодуплексную связь. — это означает, что оба устройства могут взаимодействовать друг с другом одновременно. Общее заземление между компьютером и подключенным последовательным устройством является обязательным. Это представлено уровнями напряжения, определяемыми протоколом RS232.
Для RS232 горячее подключение или горячая замена не поддерживаются, хотя иногда можно подключить последовательное устройство, и оно будет работать во время работы компьютера. При современных технологиях с большинством персональных компьютеров используется только 9-контактный разъем .
404 | Страница не найдена
* Страна:— Пожалуйста, выберите -Единый StatesUnited KingdomCanada —— AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntiguaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia и HerzegovinaBotswana BrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral Африканский RepublicChadChileChinaColombiaComorosCongoCosta RicaCroatiaCuracaoCyprusCzech RepublicDemocratic Республика CongoDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFiji IslandsFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiri batiKorea, SouthKyrgyzstanKuwaitLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNiue IslandNigerNigeriaNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSabaSint EustatiusSint MaartenSaint HelenaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychelles IslandSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и CaicosTuvaluUgandaU КрейнОбъединенные Арабские ЭмиратыВеликобританияУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамВиргинские острова (США) Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве
.
