Что такое оптопара PC817. Каковы ее основные характеристики. Как правильно подключить PC817. Где применяется эта оптопара. Какие у нее преимущества и недостатки.
Что такое оптопара PC817 и принцип ее работы
Оптопара PC817 — это полупроводниковый прибор, состоящий из светодиода и фототранзистора в одном корпусе. Принцип работы основан на преобразовании электрического сигнала в световой и обратно:
- На вход подается электрический сигнал
- Светодиод преобразует его в световой поток
- Световой поток воздействует на фототранзистор
- Фототранзистор преобразует свет обратно в электрический сигнал на выходе
Таким образом обеспечивается гальваническая развязка входа и выхода. Это позволяет передавать сигналы между цепями с разными уровнями напряжения и защищать чувствительную электронику.
Основные характеристики и параметры PC817
Ключевые характеристики оптопары PC817:
- Максимальное напряжение коллектор-эмиттер: 80 В
- Максимальный ток коллектора: 50 мА
- Напряжение изоляции: 5000 В
- Время включения/выключения: 4 мкс
- Коэффициент передачи тока (CTR): 50-300%
- Прямое напряжение светодиода: 1.2 В
- Прямой ток светодиода: 20 мА
Коэффициент передачи тока (CTR) показывает отношение выходного тока к входному и является важным параметром при выборе оптопары для конкретного применения.

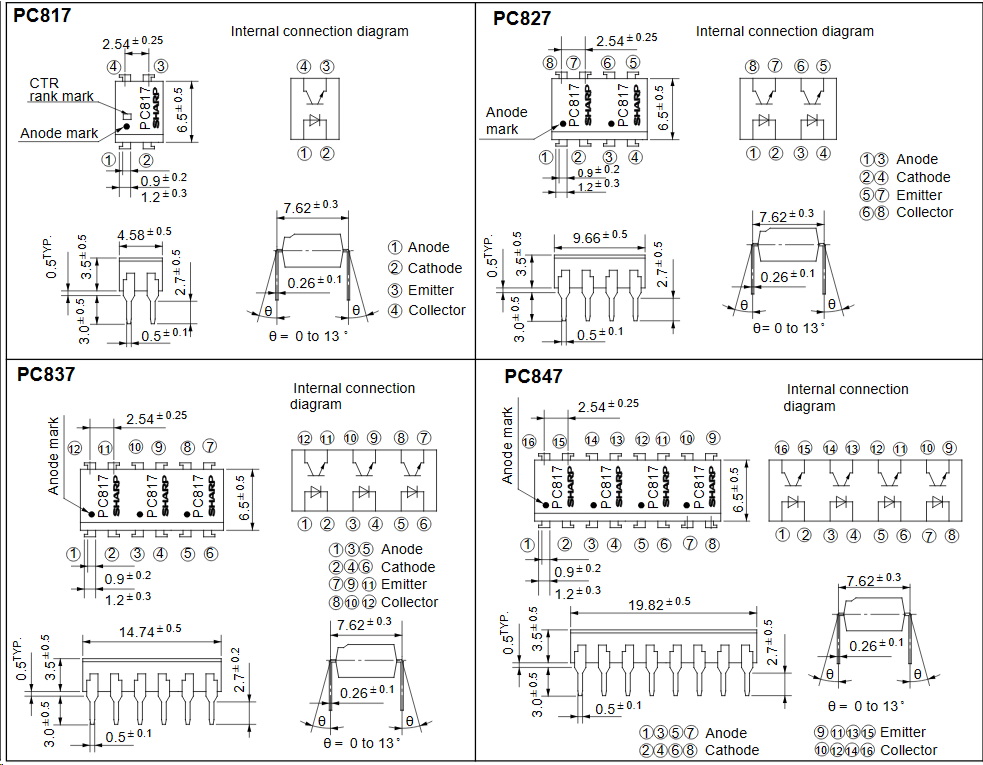

Схема включения и подключение PC817
Типовая схема включения оптопары PC817 выглядит следующим образом:
- Анод светодиода подключается к положительному полюсу входного сигнала через токоограничивающий резистор
- Катод светодиода — к отрицательному полюсу входа
- Эмиттер фототранзистора соединяется с общим проводом выходной цепи
- Коллектор подключается к нагрузке и положительному полюсу выходного напряжения через резистор
При подборе номиналов резисторов нужно учитывать максимально допустимые токи и напряжения для входа и выхода оптопары. Типичное значение входного тока — 5-20 мА.
Области применения оптопары PC817
Благодаря своим характеристикам, PC817 широко используется в различных электронных устройствах:
- Гальваническая развязка в источниках питания
- Передача сигналов управления в промышленной автоматике
- Интерфейсы между цифровыми и аналоговыми схемами
- Защита входов микроконтроллеров
- Детекторы пересечения нуля в системах управления
- Оптическая передача данных на короткие расстояния
Возможность работы с разными уровнями напряжений делает PC817 универсальным решением для многих задач электроники.
Преимущества и недостатки PC817
Основные достоинства оптопары PC817:
- Хорошая гальваническая развязка (до 5000 В)
- Высокая скорость переключения
- Широкий диапазон рабочих температур (-55…+100°C)
- Компактные размеры (корпус DIP-4)
- Низкая стоимость
- Простота применения
К недостаткам можно отнести:
- Нелинейность передаточной характеристики
- Зависимость параметров от температуры
- Ограниченный диапазон рабочих частот
- Разброс параметров у разных экземпляров
Тем не менее, в большинстве применений преимущества PC817 перевешивают недостатки, что объясняет популярность этой модели.
Альтернативы и аналоги PC817
На рынке представлены различные аналоги PC817 от других производителей:
- 4N25 — классическая оптопара с похожими характеристиками
- 6N137 — высокоскоростная оптопара для цифровых схем
- TLP521 — оптопара производства Toshiba
- MOC3041 — оптопара со встроенным детектором нуля
При выборе альтернативы важно учитывать конкретные требования схемы: быстродействие, напряжение изоляции, линейность и т.д. В некоторых случаях могут потребоваться специализированные оптопары.
Особенности монтажа и эксплуатации PC817
При работе с оптопарой PC817 следует соблюдать ряд правил:
- Не превышать максимально допустимые токи и напряжения
- Учитывать полярность при подключении
- Использовать антистатические меры предосторожности при монтаже
- Обеспечивать хороший теплоотвод при работе на предельных режимах
- Защищать от влаги и загрязнений
Правильная эксплуатация позволит максимально реализовать потенциал оптопары и продлить срок ее службы. При возникновении проблем стоит проверить правильность подключения и соответствие режимов работы допустимым значениям.
Влияние температуры на характеристики PC817
Температура оказывает существенное влияние на параметры оптопары PC817. С ростом температуры:
- Уменьшается коэффициент передачи тока (CTR)
- Увеличивается время переключения
- Снижается напряжение пробоя
При проектировании устройств с PC817 необходимо учитывать температурный дрейф параметров и обеспечивать запас по основным характеристикам. В ответственных применениях рекомендуется использовать температурную компенсацию или выбирать оптопары с расширенным температурным диапазоном.
Тестирование и проверка работоспособности PC817
Для проверки исправности оптопары PC817 можно использовать следующие методы:
- Измерение сопротивления между выводами в закрытом состоянии
- Проверка работы светодиода при подаче прямого тока
- Измерение коэффициента передачи тока при различных входных токах
- Оценка времени переключения с помощью осциллографа
При тестировании важно не превышать предельно допустимые значения токов и напряжений. Для точных измерений рекомендуется использовать специализированное оборудование и методики, описанные в технической документации производителя.
Распространенные неисправности PC817
Наиболее частые проблемы с оптопарами PC817:
- Пробой светодиода из-за превышения прямого тока
- Деградация характеристик при длительной работе на предельных режимах
- Выход из строя фототранзистора при перенапряжении
- Нарушение изоляции между входом и выходом
При обнаружении неисправности рекомендуется заменить оптопару на новую, так как ремонт обычно экономически нецелесообразен. Для предотвращения повторных отказов следует проанализировать причины выхода из строя и внести необходимые изменения в схему.
Перспективы развития оптронных технологий
Несмотря на то, что PC817 остается популярной моделью, технологии оптронной изоляции продолжают развиваться. Современные тенденции включают:
- Увеличение скорости переключения
- Повышение линейности передаточной характеристики
- Улучшение температурной стабильности
- Интеграция дополнительных функций в одном корпусе
- Миниатюризация и снижение энергопотребления
В будущем можно ожидать появления новых типов оптопар с улучшенными характеристиками, которые найдут применение в высокоскоростных цифровых схемах, прецизионных измерительных системах и других областях, где требуется качественная гальваническая развязка.
