Rt9199 datasheet. RT9199: экономичный регулятор оконечной нагрузки шины с пиковым током 2 А

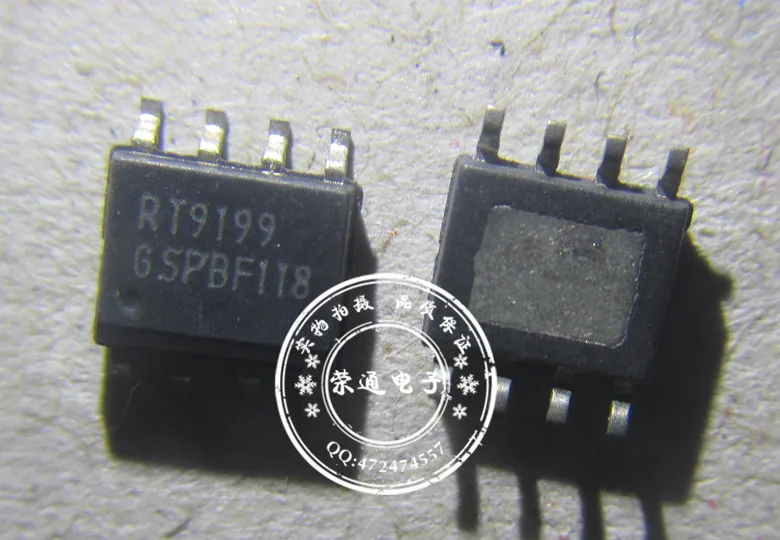

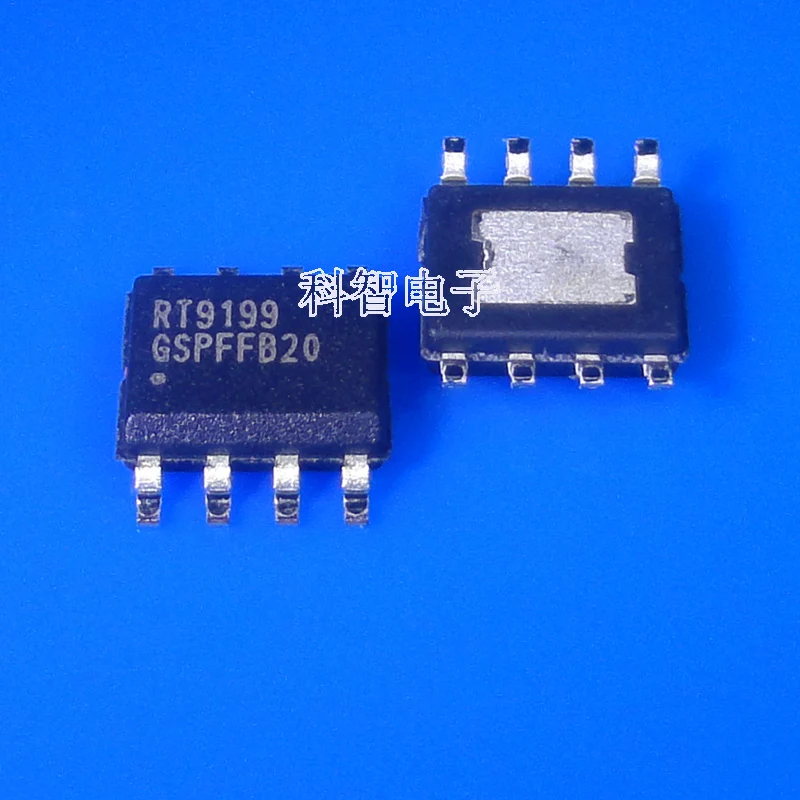

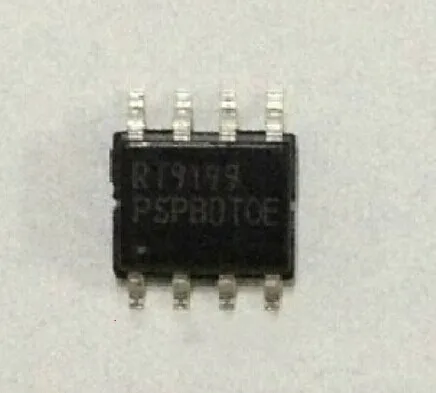

Простой, экономичный и высокоскоростной линейный стабилизатор, предназначенный для создания конечного напряжения в системе памяти с удвоенной скоростью передачи данных (DDR) в соответствии с требованиями устройств. Регулятор способен активно потреблять или подавать до пикового значения 2 А, регулируя выходное напряжение в пределах 20 мВ. Выходное оконечное напряжение может жестко регулироваться для отслеживания 1/2VDDQ с помощью двух внешних резисторов делителя напряжения, или желаемое выходное напряжение может быть запрограммировано путем внешней подачи напряжения на вывод REFEN. РТ9199 также включает в себя высокоскоростной дифференциальный усилитель, обеспечивающий сверхбыстрый отклик в переходных процессах сети/нагрузки. Другие функции включают чрезвычайно низкое начальное напряжение смещения, превосходное регулирование нагрузки, ограничение тока в двух направлениях и встроенную защиту от перегрева. RT9199 доступны в корпусах SOP-8 и SOP-8 (открытая площадка) для поверхностного монтажа.

Идеально подходит для приложений DDR-II VTT Приемник и источник Пиковый ток 2 А Встроенные силовые полевые МОП-транзисторы генерируют согласующее напряжение для интерфейсов памяти DDR Высокая точность выходного напряжения при полной нагрузке Регулировка выходного сигнала с помощью двух внешних резисторов Отключение малого количества внешних компонентов для приостановки работы в ОЗУ (STR) ) Функциональность с защитой от ограничения выходного тока с высоким импедансом Встроенная тепловая защита Соответствует RoHS и полностью не содержит свинца (Pb)

RT9199 Тип упаковки: SOP-8 (открытая прокладка, вариант 2) Диапазон рабочих температур: без свинца, согласно коммерческому стандарту G: зеленый (без галогенов, согласно коммерческому стандарту)

Примечание. Бессвинцовые и экологически чистые продукты Richtek: «Соответствуют требованиям RoHS и текущим требованиям IPC/JEDEC J-STD-020. `Подходит для использования в процессах пайки SnPb или бессвинцовой пайки. `100% матовое оловянное (Sn) покрытие.

Настольные ПК, ноутбуки и рабочие станции Графические карты Терминаторы памяти Телевизионные приставки, цифровые телевизоры, принтеры Встроенные системы Активные шины терминации Системы памяти DDR/II

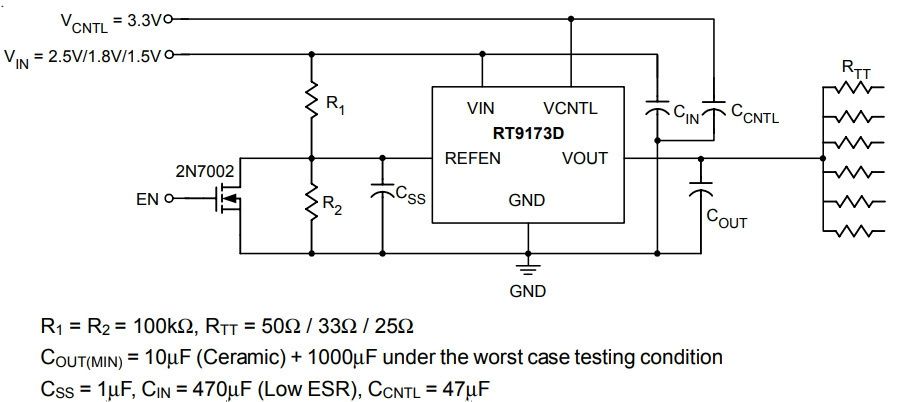

= 100k, RTT COUT(MIN) = 10F (керамика) + 1000F при наихудших условиях испытаний RDUMMY 1k, как и для разряда VOUT, когда VIN не представлен, но представлен VCNTL CSS = 1F, CIN = 470F (низкое ESR), CCNTL = 47F

RT9161-19CV : Один выход Iвых(мА) = 300 ;; IGND1(GA) = 110 ;; Выходное напряжение (В) = 1,5 ~ 5,0; Вин (мин) = ;; Вин (Макс. ) = 14 ;; Точность(%) = 2 ;; Особенности/Описание2 = Низкий ток покоя ;; Пакеты = СОТ-23, СОТ-89, СОТ-223, ТО-92;;

RT9167/A-15CBR : Один выход Iвых(мА) = 200 ;; IGND1(GA) = 90 ;; Выходное напряжение (В) = 1,5 ~ 5,0; Vin (мин) = 2,9;; Вин (Макс.) = 7 ;; Точность(%) = 2 ;; Особенности/Описание2 = ШДН/БП, Малошумящий ;; Пакеты = СОТ-25, СОП-8;;

RT9261-22CB : Входное напряжение переключения. Диапазон (В) = 0,85~7;; Выходное напряжение Диапазон (В) = 1,5~5,0 ;; Ток покоя = 5 Га ;; Частота (кГц) = 80~160 ;; Эфф.(%)Макс. = 75 ;; Внутренний переключатель = V ;; Внешний переключатель = ;; Включение чипа = V ;; Встроенный LDO = ;; Встроенное обнаружение V = ;; Пакеты = СОТ-25, СОТ-89;;

RT9808-31CB : Входное напряжение (В) = 0,9~6 ;; Пороговый диапазон = 1,5~5 ;; Время задержки (мс) = 200 ;; Выходной каскад = открытый сток ;; Программируемый = нет ;; Пакеты = СОТ-23,СОТ-25,СОТ-89;;

RT9818D-13PB : Микромощные детекторы напряжения

RT9819C-12GYR : Микромощные детекторы напряжения

RT9198A-2HGY : 300 мА, малошумящий, сверхбыстрый CMOS LDO регулятор

RT9186A: Низкопрофильный LDO 500 мА с включением и включением питания/сбросом

RT9183L-25CM : Линейный регулятор со сверхмалым падением напряжения 1,5 А

ADP3417 : Драйвер MOSFET с двойной загрузкой. Универсальный драйвер синхронного понижающего преобразователя Загруженный высоковольтный привод Один сигнал ШИМ генерирует оба привода Схема защиты от перекрестной проводимости ПРИМЕНЕНИЕ Источники питания для многофазных ЦП для настольных ПК Синхронные понижающие преобразователи с однополярным питанием управляя двумя N-канальными МОП-транзисторами, которые.

RMB2StruRMB4S : . Миниатюрный пассивированный стеклянный мостовой выпрямитель с быстрым восстановлением для поверхностного монтажа Обратное напряжение 400 В Прямой ток 0,5 A Время обратного восстановления 150 нс Пластиковый корпус имеет класс воспламеняемости UL 94V-0 печатные платы Быстрое восстановление,.

SF20h2R5 : Выпрямители Шоттки (SBD) / одинарные (двухконтактные). Абсолютные максимальные номинальные значения (если не указано TS=25) Пункт Символ Условия Tstg Температура хранения Tj Рабочая температура перехода VRM Максимальное обратное напряжение IO Средний выпрямленный прямой ток Синусоидальная волна 50 Гц, R-нагрузка, Tc=97 IFSM 50 Гц синусоидальная волна, неповторяющееся пиковое значение 1 цикла, Tj=25 Пиковый импульс прямого тока Vdis Клеммы к корпусу, переменный ток 1 минута.

V385LA10 : Варисторные изделия — работа от сетевого напряжения, радиальный вывод. Ограничители переходных перенапряжений серии LA представляют собой варисторы с радиальными выводами (MOV), которые предназначены для непрерывной работы в сетях переменного тока. Эти признанные UL варисторы требуют очень мало места для установки и предлагаются в различных вариантах стандартной формы выводов. Варисторы серии LA доступны в четырех типоразмерах: 10 мм, 14 мм и 20 мм;

SDT165GK08 : Тиристорно-диодные модули, Диодно-тиристорные модули. Тип VRSM VDSM STD/SDT165GK22 2300 VRRM VDRM V Размеры, мм (1 мм=0,0394″) Обозначение ITRMS, IFRMS TVJ=TVJM ITAVM, IFAVM TC=85oC; 180o sine TVJ=45oC VR=0 TVJ=TVJM TVJ=45oC VR=0 TVJ =TVJM VR=0 TVJ=TVJM IG=0,5A diG/dt=0,5A/us t=10 мс (50 Гц), синусоидальный t=8,3 мс (60 Гц), синусоидальный t=10 мс(50 Гц), синусоидальный t=8,3 мс( 60 Гц), синусоида t=10 мс (50 Гц), синусоида t=8,3 мс (60 Гц), синусоида t=10 мс (50 Гц),

94MTKB : Трехфазный выключатель переменного тока. Комплект полностью совместим с промышленным стандартом серии силовых модулей INT-A-pak Корпус с высокой теплопроводностью, электрически изолированный корпус Невероятное количество силовых инкапсулированных компонентов Отличное соотношение мощности к объему Напряжение изоляции 4000 Вср.Сертифицировано по стандарту 96 Линейка чрезвычайно компактных закрытых трехфазных выключателей переменного тока, обеспечивающих эффективность.

1K120103 : ПЕРЕКЛЮЧАТЕЛЬ, КЛАВИАТУРА, 3X4, 50 мА, 24 В, ЦИНК. s: Массив клавиатуры: 3 x 4 ; Контактное напряжение переменного тока ном.: — ; Контактное напряжение постоянного тока, номинальное: 24 В; Максимальный контактный ток: 50 мА; Выход клавиатуры: Матрица; Ширина выреза в панели: 63,5 мм; Высота выреза в панели: 82,5 мм; Материал корпуса: хромированный цинк; Цвет подсветки: — ; Количество ключей: 12.

5770L : Тестовый зажим — испытание и измерение IC; CLIP TEST 208PIN QFP LOCK ON. s: Тип: QFP, шаг 0,50 мм; Количество позиций или контактов (сетка): 208 (4 x 52); Контактная отделка: золото; Материал контактов: — ; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS.

EBA35DCBD : Золотое сквозное отверстие, прямоугольный край карты, разъемы Edgeboard Connector, Interconnect Non Specified — Dual Edge; СОЕДИНЕНИЕ EDGECARD 70POS R/A .125 SLD. s: Толщина карты: 0,062″ (1,57 мм); Тип карты: Не указан — Двойной край; Покрытие контакта: Золото; Тип крепления: Сквозное отверстие, под прямым углом; : -; Количество позиций: 70; Количество рядов: 2; Шаг: 0,125″.

0PAL060.X : Защита цепи предохранителя 60A — -; ПРЕДОХРАНИТЕЛЬ 60A АВТО. с: Ток: 60А; Напряжение — Номинальное: — ; Упаковка/кейс: PAL 293 (автоматическая связь); Тип предохранителя: — ; Тип крепления: Держатель ; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS.

SRR0906-102YL : Фиксированные катушки индуктивности, катушки, дроссели 1 мГн 220 мА 0,413″ Д x 0,374″ Ш x 0,236″ В (10,50 мм x 9,50 мм x 6,00 мм) Ферритовый сердечник; Допустимое отклонение: 15% Упаковка/кейс: 0,413 дюйма Д x 0,374 дюйма Ш x 0,236 дюйма В (10,50 мм x 9,50 мм x 6,00 мм); Упаковка: лента и катушка (TR); Тип: ферритовый сердечник; Ток: 220 мА; Тип монтажа: поверхностный монтаж.

SSM-139-S-DV : Позолоченный прямоугольный корпус для поверхностного монтажа — разъемы, розетки, гнездовые разъемы, межблочные розетки, сквозные; CONN RCPT .100″ 78POS DUAL VERT. s: Цвет: Черный ; Тип разъема: Гнездо, сквозное ; Отделка контактов: Золото ; : — ; Тип монтажа: Поверхностный монтаж ; Количество загруженных позиций: Все ; Количество рядов: 2 ; Шаг: 0,100 дюйма (2,54 мм).

CMF5011R300FHEB : 11,3 Ом, 0,25 Вт, 1/4 Вт, сквозные резисторы; RES 11,3 Ом 1% 50 частей на миллион 1/4 Вт. с: Сопротивление (Ом): 11,3 Ом; Мощность (Ватт): 0,25 Вт, 1/4 Вт; Допуск: 1%; Упаковка: Cut Tape (CT); Состав: Металлическая пленка; Температурный коэффициент: 50ppm/C; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS.

ERJ-P06J474V : 470 кОм, 0,25 Вт, чип-резистор 1/4 Вт — поверхностный монтаж; RES ANTI-SURGE 470K OHM 5% 0805. s: Сопротивление (Ом): 470K ; Мощность (Ватт): 0,25 Вт, 1/4 Вт; Допуск: 5%; Упаковка: Cut Tape (CT); Состав: Толстая пленка; Температурный коэффициент: 200ppm/C; Статус без содержания свинца: содержит свинец; Статус RoHS: не соответствует требованиям RoHS.

BTS002 : РАЗЪЕМ ЧПУ. s: Тип разъема: TNC.

T492A104J050Dh5251 : КОНДЕНСАТОР, ТАНТАЛОВЫЙ, ТВЕРДЫЙ, ПОЛЯРИЗОВАННЫЙ, 50 В, 0,1 мкФ, МОНТАЖ НА ПОВЕРХНОСТЬ, 1206. s: Конфигурация / Форм-фактор: Чип-конденсатор; Общее: Поляризованный; Диапазон емкости: 0,1000 мкФ; Допустимое отклонение емкости: 5 (+/- %); WVDC: 50 вольт; Ток утечки: 0,5000 мкА; Тип монтажа: технология поверхностного монтажа; Размер корпуса EIA: 1206 ; Рабочая Температура:.

254978 : 128 КОНТАКТЫ, ВНУТРЕННЯЯ, ПРЯМОЙ ДВУХЭТАПНЫЙ ЕВРОСОЕДИНИТЕЛЬ, ПРИПОЯ. s: Тип разъема: ЕВРОРАЗЪЕМ ИЗ ДВУХ ЧАСТЕЙ ; Женский пол ; Типы разъемов: ПРИПОЯ ; Количество контактов: 128; Соответствует RoHS: RoHS.

70.101.0653.0 : 6-6 КОНТАКТОВ, КРЕПЛЕНИЕ ДЛЯ КАБЕЛЯ, ВНУТРЕННЯЯ-ВНУТРЕННЯЯ, ПРЯМОУГОЛЬНЫЙ ПЕРЕХОДНИК. s: Применение: прямоугольные соединители для тяжелых условий эксплуатации; Пол: ЖЕНСКИЙ-ЖЕНСКИЙ.

Номер контакта

Название контакта

Описание

1

Вин

Входное напряжение питания

2

Земля

Земля

3

ЕН

Включение чипа (активный высокий уровень). Этот контакт имеет высокое сопротивление. Подключить низковольтный 100 кОм

Резистор к GND, когда сигнал управления плавающий.

4

БП

Обход эталонного шума. Для наименьшего уровня шума подключите 22 нФ

Конденсатор между выводами BP и GND.

5

Ввых

Выходное напряжение
