Расшифровка маркировки кабеля ВВГнг-LS

Кабель ВВГнг-LS относится к силовым кабелям с медными жилами. Его маркировка расшифровывается следующим образом:

• В — изоляция жил из поливинилхлоридного пластиката (ПВХ)
• В — оболочка из ПВХ пластиката
• Г — отсутствие защитного покрова
• нг — не распространяющий горение при групповой прокладке
• LS (Low Smoke) — с пониженным дымо- и газовыделением

Таким образом, ВВГнг-LS — это кабель с медными жилами, двойной ПВХ изоляцией, не распространяющий горение и с низким уровнем выделения дыма и токсичных газов при возгорании.

Основные технические характеристики кабеля ВВГнг-LS

Кабель ВВГнг-LS обладает следующими ключевыми характеристиками:

• Номинальное напряжение: 0,66 и 1 кВ
• Число жил: от 1 до 5
• Сечение жил: от 1,5 до 240 мм²
• Температура эксплуатации: от -50°C до +50°C
• Минимальная температура прокладки: -15°C
• Минимальный радиус изгиба: 7,5 наружных диаметров кабеля
• Срок службы: не менее 30 лет

Какова максимально допустимая температура нагрева жил кабеля ВВГнг-LS? В нормальном режиме эксплуатации — до +70°C, при коротком замыкании — до +160°C в течение 4 секунд.

Области применения кабеля ВВГнг-LS

Кабель ВВГнг-LS широко применяется для передачи и распределения электроэнергии в следующих условиях:

• Для групповой прокладки в кабельных сооружениях и производственных помещениях
• В местах массового скопления людей (торговые центры, метро, аэропорты)
• На промышленных предприятиях
• В жилых и общественных зданиях
• На объектах использования атомной энергии

Где нельзя использовать кабель ВВГнг-LS? Его не рекомендуется применять для одиночной прокладки, а также в пожароопасных и взрывоопасных зонах.

Преимущества использования кабеля ВВГнг-LS

Кабель ВВГнг-LS обладает рядом важных преимуществ:

1. Не распространяет горение при групповой прокладке
2. Имеет низкое дымо- и газовыделение при возгорании
3. Обладает высокой гибкостью и удобен в монтаже
4. Устойчив к воздействию ультрафиолета
5. Имеет длительный срок службы (не менее 30 лет)

За счет чего достигаются эти преимущества? Благодаря специальным негорючим добавкам в изоляцию и оболочку, а также использованию высококачественных материалов.

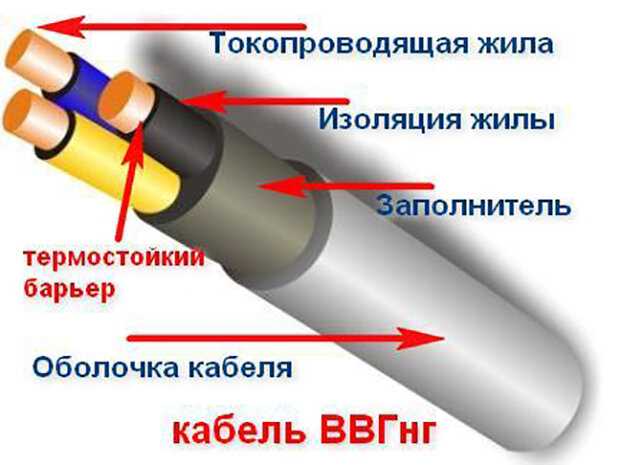

Конструкция и маркировка жил кабеля ВВГнг-LS

Кабель ВВГнг-LS имеет следующую конструкцию:

• Токопроводящие жилы из меди
• Изоляция жил из ПВХ пластиката пониженной пожароопасности
• Заполнение из негорючего материала
• Оболочка из ПВХ пластиката пониженной пожароопасности

Как маркируются жилы кабеля ВВГнг-LS по цветам? Согласно стандарту:

• Одножильные — любой цвет, кроме желто-зеленого
• Двухжильные — синий и коричневый
• Трехжильные — синий, коричневый, черный
• Четырехжильные — синий, коричневый, черный, серый
• Пятижильные — синий, коричневый, черный, серый, черный или желто-зеленый (защитный)

Правила выбора сечения кабеля ВВГнг-LS

При выборе сечения кабеля ВВГнг-LS нужно учитывать следующие факторы:

1. Расчетный ток нагрузки
2. Способ прокладки кабеля
3. Температуру окружающей среды
4. Количество параллельно проложенных кабелей
5. Допустимые потери напряжения

Как рассчитать необходимое сечение кабеля? Можно воспользоваться специальными таблицами допустимых токовых нагрузок или онлайн-калькуляторами, учитывающими все вышеперечисленные факторы.

Особенности монтажа кабеля ВВГнг-LS

При монтаже кабеля ВВГнг-LS следует соблюдать ряд правил:

• Минимальная температура при прокладке: -15°C
• Минимальный радиус изгиба: 7,5 наружных диаметров кабеля
• Необходимо избегать механических повреждений оболочки
• Нельзя превышать допустимые усилия тяжения при прокладке
• Рекомендуется использовать специальные кабельные лотки и короба

Какие инструменты потребуются для монтажа кабеля ВВГнг-LS? Основные — это кабельный нож, кусачки, клещи для снятия изоляции, отвертки, мультиметр.

Требования пожарной безопасности при прокладке кабеля ВВГнг-LS

При прокладке кабеля ВВГнг-LS необходимо соблюдать следующие требования пожарной безопасности:

• Групповая прокладка должна осуществляться на специальных кабельных конструкциях
• Проходы кабеля через стены и перекрытия должны быть герметизированы огнестойким материалом
• Необходимо соблюдать нормативные расстояния между кабелями и другими инженерными коммуникациями
• Запрещается прокладывать кабели в вентиляционных каналах и шахтах

Зачем нужно соблюдать эти требования? Они обеспечивают пожарную безопасность и предотвращают распространение возгорания по кабельным линиям.

Кабель ВВГ— основные характеристики и расшифровка

• Список новостей
• Кабель ВВГ: расшифровка и основные характеристики

ВВГ — это силовой кабель, который используется для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1 кВ. Его применяют в частном строительстве, например при создании проводки в жилых домах, и промышленности. Благодаря негорючему свойству допустимо устройство проводки с помощью кабеля ВВГ даже в условиях повышенной пожарной опасности. Структура с двойной защитой сердечника позволяет успешно применять его в сухих и влажных помещениях. Популярность продукции объясняется большим количеством типоразмеров, удобством и простотой монтажа, с которым справится даже непрофессионал, и доступной стоимостью (особенно если сравнивать с аналогичной продукцией).

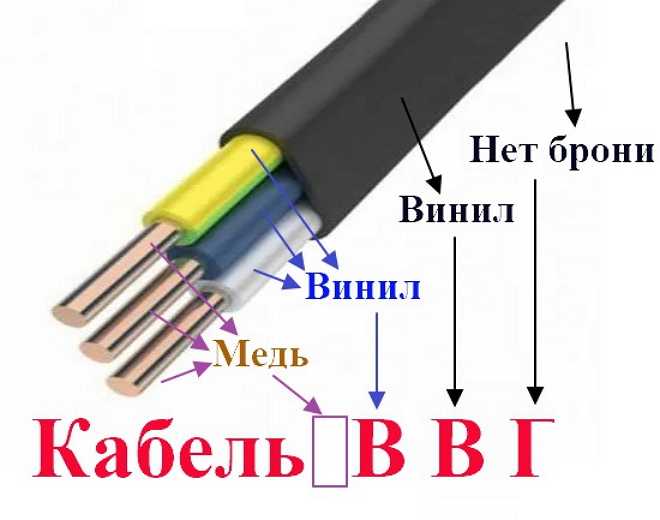

Как расшифровывается аббревиатура

Каждая буква в названии кабеля скажет много о продукции человеку, который знаком с электротехнической продукцией:

1. Если название кабеля начинается с буквы «А», это говорит об основном материале, из которого изготовлена жила. В данном случае «А» — это алюминий. Если буква «А» в названии отсутствует, значит, перед нами продукция с медной жилой.
2. Следующая буква говорит о материале оболочки, главная функция которой — обеспечение изоляции проводника. В случае с кабелем ВВГ это поливинилхлорид.
3. Вторая «В» в названии обозначает наличие дополнительной изоляции, в данном случае — дополнительный слой винила.
4. Буква «Г» говорит о том, что кабель «голый», то есть в нем отсутствует дополнительная защита. Благодаря этому кабель ВВГ является более легкой и соответственно недорогой продукцией.

Возьмите на заметку: в конце названия кабелей могут встречаться и другие буквы. Например, «з» — так маркируется продукция с заполнением из поливинилхлоридного пластиката, «ож» — изделия с однопрофильной жилой, «п» используется для маркировки плоских кабелей или «Т» — это тропическое исполнение продукции. Например, кабель ВВГнг расшифровывается как полый и негорючий кабель с оболочкой из поливинилхлорида и дополнительной защитой из еще одного слоя поливинилхлорида. Продукция, которая не поддерживает горение, может иметь также различные классы негорючести: например, существует кабель ВВГнг-LS. Маркировка LS в его названии расшифровывается как низкое дымовыделение.

Структура силовых кабелей

Каждый провод внутри кабеля имеет цветовую маркировку:

• Красным чаще всего обозначается фазный провод.
• Желто-зеленым цветом маркируют провод заземления.
• Нулевой проводник обозначается синими или голубым цветом с полосой.

Обратите внимание! В зависимости от производителя, маркировки проводов могут отличаться. Поэтому перед работой обязательно изучите технический паспорт изделия.

Кабели ВВГ отличаются друг от друга строением сердечника. В зависимости от количества токопроводящих жил различают одно-, двух-, трех-, четырех-, пяти- или шестижильные кабели. В свою очередь жилы могут состоять из одиночных проволок или иметь многопроволочную структуру.

Одножильные кабели стоят дешевле, однако они менее гибкие, чем многожильные. Чаще всего сердечник имеет круглую форму. Однако начиная с сечения в 25 мм2 встречается продукция с фасонной формой жил, которые могут быть любой другой формы, кроме круглой. Это делается для уменьшения пустот внутри кабеля.

Характеристики кабелей ВВГ

1. Способность выдерживать горение не меньше 180 минут.
2. Пороги допускаемой нагреваемости кабеля до +90 градусов при перегрузках, до +70 в нормальной рабочем режиме и свыше +160 при возникновении короткого замыкания.
3. Изгиб одножильного кабеля ограничивается 10-кратным радиусом кабеля, многожильного — 7,5 радиусов кабеля.
4. Допустимые рабочие температуры от -50 до +50 градусов Цельсия.
5. Монтаж кабеля должен осуществляться при температуре не ниже -15 градусов.
6. Срок службы зависит от производителя и условий эксплуатации, варьируется от 2 до 30 лет.

Обратите внимание! На каждой бухте с кабелем должны быть обязательно указаны следующие сведения:

• товарный знак производителя;
• маркировка кабеля с указанием сечения и количества жил;
• длина кабеля, в том числе и количество отрезков;
• масса бухты;
• год и месяц изготовления;
• номер партии.

Покупайте электротехническую продукцию у надежных поставщиков. При условии правильного монтажа и соблюдения условий эксплуатации силовой кабель ВВГ с ПВХ изоляцией прослужит вам максимально возможный срок без необходимости замены и ремонта.
