Рж45. Разъем RJ45: подробный обзор и применение в компьютерных сетях

alexxlabРазное
Что такое разъем RJ45 и для чего он используется. Как правильно обжать кабель с разъемом RJ45. Какие существуют разновидности разъемов RJ45. Чем отличаются экранированные разъемы от неэкранированных.

Что представляет собой разъем RJ45

Разъем RJ45 (Registered Jack 45) — это стандартизированный физический интерфейс, широко используемый для подключения сетевых устройств в локальных компьютерных сетях Ethernet. Он представляет собой 8-контактный модульный разъем, который вставляется в соответствующее гнездо.

Основные характеристики разъема RJ45:

  • 8 металлических контактов
  • Пластиковый корпус с защелкой
  • Стандартная ширина 11.7 мм
  • Совместим с витой парой категорий 5e, 6, 6a

Назначение и применение разъема RJ45

Где применяется разъем RJ45? Основные области использования:

  • Подключение компьютеров и ноутбуков к локальной сети
  • Соединение сетевых устройств (коммутаторов, маршрутизаторов)
  • Подключение IP-телефонов
  • Соединение серверов в дата-центрах
  • Подключение сетевых камер видеонаблюдения

RJ45 стал стандартом де-факто для проводных локальных сетей благодаря надежности, простоте использования и высокой пропускной способности.


Типы и категории разъемов RJ45

Существует несколько разновидностей разъемов RJ45:

По способу экранирования:

  • Неэкранированные (UTP) — для обычных офисных сетей
  • Экранированные (STP, FTP) — для сетей с повышенными требованиями к помехозащищенности

По категории:

  • Cat5e — до 1 Гбит/с
  • Cat6 — до 10 Гбит/с на коротких дистанциях
  • Cat6a — до 10 Гбит/с на расстоянии до 100 м
  • Cat7 — до 10 Гбит/с с улучшенной помехозащищенностью

Выбор типа разъема зависит от требований к скорости передачи данных и условий эксплуатации сети.

Как правильно обжать кабель с разъемом RJ45

Процесс обжима кабеля с разъемом RJ45 включает следующие шаги:

  1. Зачистить внешнюю изоляцию кабеля на 1-2 см
  2. Расплести и выровнять проводники
  3. Обрезать проводники, оставив 1.3-1.5 см
  4. Вставить проводники в разъем согласно выбранной схеме
  5. Поместить разъем в кримпер и обжать
  6. Проверить качество обжима тестером

При обжиме важно соблюдать правильный порядок проводников и не допускать их перекручивания. Это обеспечит надежное соединение и высокую скорость передачи данных.


Распиновка разъема RJ45

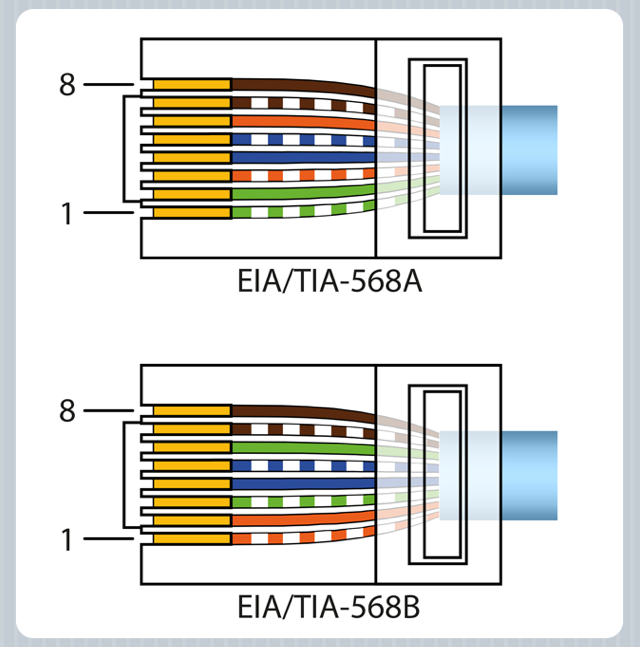

Существует два основных стандарта распиновки разъема RJ45:

T568A:

  1. Бело-зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

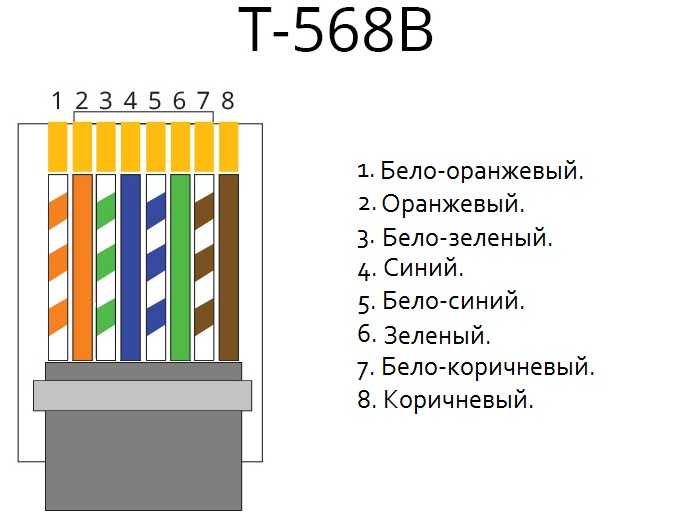

T568B:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Стандарт T568B используется чаще, но оба варианта совместимы между собой. Главное — использовать одинаковую распиновку на обоих концах кабеля.

Преимущества и недостатки разъема RJ45

Каковы основные плюсы и минусы использования разъема RJ45?

Преимущества:

  • Широкое распространение и совместимость
  • Простота подключения и отключения
  • Надежная фиксация в гнезде
  • Поддержка высоких скоростей передачи данных
  • Низкая стоимость

Недостатки:

  • Ограниченная дальность передачи (до 100 м)
  • Чувствительность к электромагнитным помехам
  • Возможность физического повреждения контактов
  • Необходимость специального инструмента для обжима

Несмотря на некоторые недостатки, преимущества разъема RJ45 делают его оптимальным выбором для большинства локальных сетей.


Альтернативы разъему RJ45

Существуют ли альтернативы разъему RJ45 для сетевых подключений? Рассмотрим некоторые варианты:

  • Оптические разъемы (SC, LC) — для волоконно-оптических линий связи
  • SFP/SFP+ — для высокоскоростных соединений в серверных и магистральных сетях
  • USB Type-C — используется в некоторых современных ноутбуках для подключения к сети
  • Беспроводные технологии (Wi-Fi, 4G/5G) — для мобильных устройств и домашних сетей

Однако для проводных локальных сетей RJ45 остается наиболее распространенным и универсальным решением благодаря оптимальному сочетанию характеристик и стоимости.

Диагностика и устранение неисправностей разъемов RJ45

Какие проблемы могут возникнуть с разъемами RJ45 и как их решить?

Распространенные неисправности:

  • Обрыв кабеля вблизи разъема
  • Окисление контактов
  • Неправильная распиновка
  • Поломка защелки
  • Попадание пыли или грязи

Методы диагностики:

  • Визуальный осмотр разъема и кабеля
  • Проверка кабельным тестером
  • Тестирование подключения в операционной системе
  • Замер скорости соединения

При обнаружении неисправности обычно рекомендуется заменить разъем или весь патч-корд. В случае проблем с сетевым оборудованием может потребоваться замена сетевой карты или портов коммутатора.
