S 30 колонки. Ремонт и модернизация акустической системы Radiotehnika S-30: пошаговое руководство

Как восстановить звучание старых колонок Radiotehnika S-30. Какие инструменты и материалы потребуются для ремонта. Как улучшить качество звука при модернизации акустической системы. Какие типичные проблемы возникают при ремонте колонок S-30.

Содержание

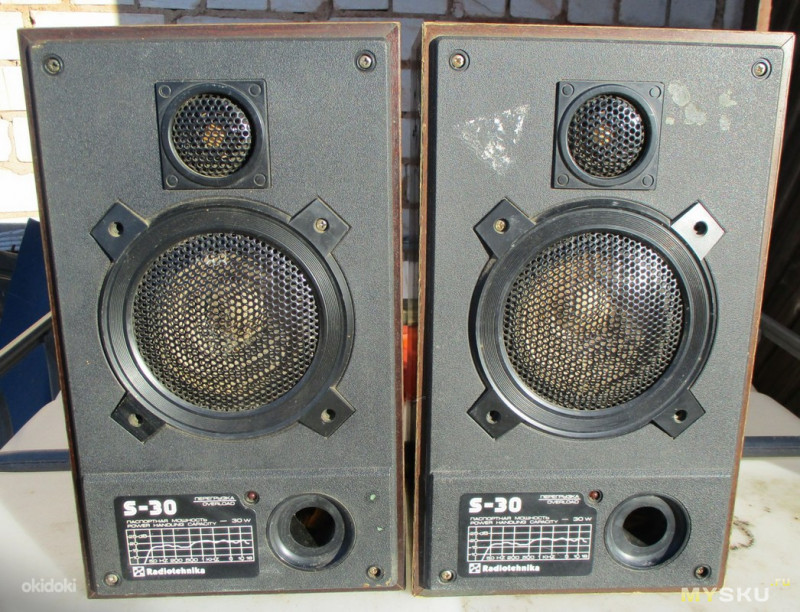

История и характеристики акустической системы Radiotehnika S-30

Акустическая система Radiotehnika S-30 была разработана в 1980-х годах на рижском заводе «Радиотехника» в Латвийской ССР. Эти колонки пользовались большой популярностью среди советских меломанов благодаря хорошему соотношению цена/качество.

Основные технические характеристики Radiotehnika S-30:

  • Номинальная мощность: 30 Вт
  • Диапазон воспроизводимых частот: 50-18000 Гц
  • Чувствительность: 88 дБ
  • Сопротивление: 4 Ом
  • Количество полос: 2
  • Размеры (ВxШxГ): 364x214x195 мм
  • Вес: 6 кг

Несмотря на почтенный возраст, многие экземпляры S-30 сохранились до наших дней. При должном уходе и модернизации эти колонки способны обеспечить вполне достойное звучание даже по современным меркам.


Подготовка к ремонту: необходимые инструменты и материалы

Для успешного ремонта и модернизации акустической системы Radiotehnika S-30 потребуются следующие инструменты и материалы:

  • Отвертки разных размеров
  • Паяльник и припой
  • Мультиметр
  • Наждачная бумага разной зернистости
  • Акустический поролон или синтепон
  • Герметик для уплотнения корпуса
  • Акустические провода
  • Новые динамики (опционально)
  • Лак или краска для обновления внешнего вида

Перед началом работ рекомендуется тщательно очистить колонки от пыли и грязи. Это позволит лучше оценить их состояние и облегчит дальнейший ремонт.

Диагностика и выявление неисправностей

Первым этапом ремонта является тщательная диагностика акустической системы. Какие основные проблемы могут возникнуть у Radiotehnika S-30 со временем?

  • Нарушение герметичности корпуса
  • Повреждение диффузоров динамиков
  • Окисление контактов
  • Выход из строя элементов кроссовера
  • Нарушение целостности акустических проводов

Для выявления неисправностей следует последовательно проверить все элементы акустической системы. Особое внимание стоит уделить состоянию динамиков и кроссовера.


Проверка динамиков

Чтобы проверить работоспособность динамиков, нужно выполнить следующие шаги:

  1. Визуально осмотреть диффузоры на наличие повреждений
  2. Проверить подвижность диффузоров, аккуратно надавливая на них
  3. Измерить сопротивление динамиков мультиметром
  4. Подключить динамики к источнику сигнала для проверки звучания

Если обнаружены неисправные динамики, их следует отремонтировать или заменить на аналогичные по параметрам.

Восстановление корпуса акустической системы

Герметичность корпуса играет важную роль в качестве звучания колонок. Как восстановить корпус Radiotehnika S-30?

  1. Проверить все стыки и швы на наличие щелей и трещин
  2. Зачистить проблемные места наждачной бумагой
  3. Заполнить щели герметиком или клеем ПВА
  4. После высыхания герметика отшлифовать обработанные места
  5. При необходимости покрасить или покрыть лаком корпус

Особое внимание следует уделить месту крепления динамиков. Здесь важно обеспечить надежную фиксацию и отсутствие паразитных вибраций.

Модернизация акустического оформления

Для улучшения звучания Radiotehnika S-30 можно провести модернизацию акустического оформления. Какие шаги для этого нужно предпринять?


  • Заменить старый звукопоглощающий материал на современный акустический поролон или синтепон
  • Усилить внутренние перегородки корпуса для уменьшения нежелательных резонансов
  • Установить дополнительные распорки между стенками корпуса
  • Проклеить внутренние поверхности демпфирующими материалами

Эти меры позволят улучшить четкость и детальность звучания, особенно в области низких частот.

Обновление электрической схемы и кроссовера

Важным этапом модернизации является обновление электрической схемы колонок. На что следует обратить внимание?

  • Замена старых конденсаторов на современные полипропиленовые или пленочные
  • Обновление резисторов на более точные и малошумящие
  • Замена внутренней проводки на качественные акустические кабели
  • Установка позолоченных клемм для подключения

При модернизации кроссовера важно сохранить оригинальные частоты раздела, чтобы не нарушить согласованность работы динамиков.

Финальная настройка и проверка звучания

После завершения всех работ по ремонту и модернизации необходимо провести тщательную настройку и проверку звучания акустической системы. Как это сделать правильно?


  1. Подключить колонки к качественному усилителю
  2. Использовать разнообразный музыкальный материал для тестирования
  3. Обратить внимание на равномерность частотной характеристики
  4. Проверить детальность и четкость звучания
  5. Оценить стереопанораму и локализацию источников звука

При необходимости можно провести дополнительную настройку путем небольших изменений в схеме кроссовера или акустическом оформлении.

Типичные ошибки при ремонте Radiotehnika S-30

При ремонте акустических систем Radiotehnika S-30 нередко допускаются ошибки, которые могут негативно сказаться на качестве звучания. Каких ошибок следует избегать?

  • Использование динамиков с несоответствующими параметрами
  • Нарушение герметичности корпуса при сборке
  • Применение некачественных материалов для внутренней отделки
  • Изменение схемы кроссовера без учета характеристик динамиков
  • Недостаточное внимание к качеству пайки и соединений

Тщательное планирование работ и использование качественных компонентов помогут избежать этих ошибок и добиться отличного результата.


Заключение и рекомендации по эксплуатации

Грамотно отремонтированная и модернизированная акустическая система Radiotehnika S-30 способна обеспечить качественное звучание на долгие годы. Какие рекомендации по эксплуатации стоит учесть?

  • Использовать колонки с усилителем соответствующей мощности
  • Избегать длительной работы на максимальной громкости
  • Периодически проводить профилактический осмотр и чистку
  • Располагать колонки на специальных стойках для улучшения звучания
  • При необходимости проводить дополнительную настройку акустического оформления

Соблюдение этих рекомендаций позволит наслаждаться качественным звуком от Radiotehnika S-30 еще долгое время.


S30 — Акустические системы — OLX.ua

Белая Церковь Сегодня 23:09

900 грн.

Договорная

Доброполье Сегодня 00:58

Херсон

Вчера 14:11

S30 Radiotehnika

Аудиотехника » Акустические системы

Богдановка 13 май

Radiotehnika s30

Аудиотехника » Акустические системы

Мелитополь 11 май

radiotehnika s-30

Аудиотехника » Акустические системы

Одесса, Малиновский 10 май

Каменское 10 май

1 100 грн.

Договорная

Харьков, Немышлянский 8 май

Кременчуг 8 май

Radiotechika s 30

Аудиотехника » Акустические системы

Киев, Шевченковский 7 май

Какие размеры динамика в колонках s30.

Восстановление колонок Радиотехника S30. Разбираем колонки, осматриваем проблемные места

Я большой поклонник советской акустики, усилителей и вообще всего, что связано со звуком. Предыстория этой статьи такая: однажды у знакомого в гараже увидел колонку Raiotehnika S-30. Правда — одну. Вторая была где-то в машине у него на работе. Первую колонку я забрал сразу. Вторую мне принесли через пару недель. Первая колонка была в более-менее нормальном состоянии. Та, что каталась в машине — была намного хуже: поцарапанный и побитый корпус, погнутые защитные сетки, поцарапанная передняя панель. Сразу после того, как колонки были у меня дома — я решил их дорабатывать.

Основные технические характеристики:

Паспортная электрическая мощность не менее 30 Вт
Номинальная электрическая мощность 10 Вт
Номинальное электрическое сопротивление 4 Ома
Номинальное среднее звуковое давление в диапазоне частот от 100 до 4000 Гц 1.2 Па
Диапазон воспроизводимых частот не уже 50-18000 Гц
Габаритные размеры АС 364x214x195 мм
Масса АС не более 6 кг.

Позднее были определены следующие этапы работы с акустикой:

    Полная разборка колонок.

    Улучшение внешнего вида.

    Улучшение звучания.

  1. Окончательная сборка колонок.

Первым делам я полностью разобрал колонки: снял переднюю панель с решетками, снял динамики, фазоинвертор, фильтр, вытянул звукопоглотитель. Остались только пустые корпуса.

Далее удаляем весь герметик, который наверное уже высох от времени. После этого корпуса в середине по швам проклеиваем столярным клеем ПВА или силиконовым герметиком. На крайний случай можно использовать обычный канцелярский клей ПВА.

Это самая долгая процедура, так как для высыхания одного шва требуется около суток. После того, как проклеим все швы внутри, корпуса снаружи тщательно зашкуриваем для дальнейшей шпаклевки.

После зашкуривания протираем корпуса колонок от пыли и шпаклюем все дефекты. Я применял акриловую шпатлевку для дерева.

Шпаклевать колонки лучше несколько раз для улучшения внешнего вида. Но это зависит от состояния самих корпусов. После шпаклевки не забываем корпуса опять зашкуривать мелкозернистой шкуркой.

Внутри корпуса обклеиваем синтепоном или войлоком. Если ни того, ни другого нет — применяем обычный поролон. Звукопоглотитель улучшает качество звучания акустики.

После этого обклеиваем корпуса колонок пленкой — самоклейкой. Цвет подбираем по своему вкусу. Я выбирал пленку как можно темнее, но принеся ее домой, увидел, что она оказалась намного светлее, чем я хотел. Но это не страшно. Я взял пленку шириной 45 см. Разрезав ее на две части вдоль можно обклеить сразу два корпуса. Ширины пленки хватает для заворотов на лицевую и на заднюю часть колонки.

Защитные решетки тщательно зашкуриваем, иначе краска будет плохо держаться и со временем облезет. Передние панели не шкурим, чтобы не испортить их фактуру. Шильдики с АЧХ я заклеил малярным скотчем, чтобы их не закрашивать. Красить лучше в 2-3 слоя.

Теперь переходим к динамикам и фильтрам. в фильтрах заменяем провода на акустические. Я взял акустический кабель сечением 1.5 мм 2 . Но для таких колонок вполне хватит и кабеля сечение 1 мм 2 . Если нет акустического кабеля, можно использовать обычный медный кабель в ПВХ изоляции. Клеммы на плате фильтров для для подключения динамиков выкидываем! Все провода припаиваем в плате! Некоторые умельцы при работе с фильтрами убирают индикатор перегрузки, так как он ухудшает качество звучания. Но это чисто субъективное мнение. Лично я разницы не заметил, просто сделал чувствительность максимальной, и поставил зеленые 5 мм светодиоды. Получилось а-ля «цветомузыка». Светодиоды моргают в такт низким частотам. Электролиты индикации перегрузки прошли испытания на емкость, поэтому я их не заменял. Стандартные клеммы я заменил на акустические.

Низкочастотные динамики красим канцелярской тушью.

Фазонверторы (ФИ) у меня полностью высохли и рассыпались. Поэтому я купил канализационную трубу диаметром 32 мм. Она идеально подходит по размеру ФИ. Отрезаем два куска трубы и приклеиваем в передней панели супер-клеем. Чтобы закрыть большое отверстие в корпусе колонки, я использовал кусок старого ФИ.

После все проделанных операций приступаем к сборке колонок. В местах вокруг динамиков проходимся герметиком. Я использол первый, что попался под руку — черный силиконовый герметик.

Ставим на место динамики, припаиваем к ним провода.

По желанию ставим решетки на динамики. Их можно и не ставить, но у меня есть любопытные особи, любящие помацать руками вибрирующий динамик:)

Ставим на место передние панели, прикручиваем их новыми шурупами. Чтобы они не сильно выделялись, шляпки шурупов я покрасил той же краской, что и передние панели.

В результате у меня получилось вот что.

Играют они от усилителя Radiotehnika U-7111 вместе с акустикой Radiotehnika S-50B. Колонки я подключал тем же акустическим кабелем, что и в фильтрах. Нравится то, что усилитель позволяет подключить две пары акустики.

Ну вот и все. Жду вашей критики, советов, предложений. С уважением, житель форума «Паяльник» —

Достались мне как-то советские колонки S-30. Состояние у них было плачевное: у них не работали динамики (оборвались от старости проводки). В последствии я их сделал, временно подцепив их маленькими проводками.

Они у меня работали недели 2-3 в составе дом. кинотеатра, и в один прекрасный день я загорелся их переделать («моддинговать»).

Основные технические характеристики Радиотехника S30:

Что нам понадобится:

Паяльник, прямые руки, канифоль, припой, клей, черные «саморезы», провода, куча свободного времени, автомобильная (велосипедная) камера, пластмассовая труба, вроде все.

Для начала все полностью разбираем:

Сначала я поменял провода от фильтра до динамиков:

ДО (согласитесь, эти провода хуже):

После (звучание с ними стало лучше):

Проложили провода? Теперь нужно проклеить корпус колонок любым клеем, чтобы не было щелей, я пользовался «силиконовым».

Положил на тягучую массу камеру (вырезал подходящие размеры) и хорошенько придавил (таким образом, камера «приклеится» к корпусу колонки)

Теперь пришла очередь до фильтров, я поменял на них провода.

До:

в стадии разработки:

Пару слов о фильтре:

Если хотим : отключаем блок индикации перегрузки (если усилитель не мощнее 25-30 Вт – иначе потом слушаем с осторожностью) – по схеме режем дорожку со входа (красный провод +) на VD KA522Б (смотрите схему) и выпаиваем конденсатор С2 10 мкФ и транзистор VT2 КТ315б.

Отключаем штекерный разъем и припаиваем провода идущие к динамикам, старые выкидываем! Ставим на их место аудио провода сечением не менее 2,5 мм 2 , напрямую к плате, с обратной стороны разъема. От динамика НЧ «+» к №2 разъёма и «-» к №3. «Пищалку» (ВЧ) соответственно «+» к №5 и «-» к №2 (так надо – она в противофазе).

Вот схема фильтра.

Если отключать некоторые элементы (которые Вам не нужны)

Можно осторожно поэкспериментировать: доклеить противомагниты нужного размера к 10ГД34 и уменьшить подстрочечным резистором коэффициент резистивного делителя на ВЧ, предварительно отметив исходное положение подстрочечным резистором, чтобы можно было вернуться к исходному состоянию фильтров. Всё это увеличит отдачу на СЧ-ВЧ и общий динамический диапазон. Противомагниты в одной паре приклеены немного разные – подбирал, выравнивая отдачу обоих динамиков на СЧ.

На наглядных примерах покажу как отремонтировать «старенькие да удаленькие» акустические колонки Radiotehnika S-30 с маленьким автомобильным усилителем мощности Weconic EQB-105, который оснащен индикатором выходной мощности и 7-ми полосным графическим эквалайзером. Поделюсь интересными идеями по восстановлению динамических головок, принципиальной схемой УМЗЧ на HA13001 и полезной информацией по ремонту.

Примечание: если вас интересует только ремонт колонок S-30 — используйте навигацию по содержанию!

Вместо вступления

Перебирая старую/нерабочую электронику у себя в кладовке, попался мне в руки маленький, но уже нерабочий автомобильный усилитель мощности Weconic EQB-105. Перед тем как я собрал свой самодельный УМЗЧ Phoenix P-400 , этот малыш раскачивал все мои акустические системы и радовал достаточно неплохим звуком. Позже этот усилитель подгорел, поскольку на него было подано немного завышенное напряжение питания с раскачкой на всю мощность.

В наличии были еще нерабочие акустические колонки Radiotehnika S-30, я подумал: «если их отремонтировать и совместить вместе с усилителем, то получилась бы отличная акустика к домашнему телевизору»!

Покупать набор акустики к ТВ за 150$+ ну никак не хотелось, а здесь выпала возможность собрать бюджетную Hi-FI аудио-систему, вложив немножко своего времени и совсем немного денег.

Итак, начну свой рассказ с усилителя…

Обзор усилителя мощности Weconic EQB-105

Вот так примерно выглядел этот усилитель, правда он мне попался в руки без боковых ушей, которые используются для крепления усилителя к внутреннему шасси автомобиля.

Рис. 1. Внешний вид усилителя мощности Weconic EQB-105 с 7-ми полосным эквалайзером.

Производитель усилителя — «WECONIC Professional Carhifi», компания которая принадлежала «Inter-Union Techno GmbH, 76829 Landau» (inter-union. de). Занималась она изготовлением различной автомобильной аудио-техники: акустических систем (АС), усилителей мощности, эквалайзеров.

Марка Weconic уже ушла в прошлое, оставив после себя набор различных аудио-девайсов, один из которых попался в мои руки.

Характеристики усилителя:

  • 4 выхода для подключения акустических систем;
  • 2 входа для подачи сигнала;
  • Индикатор выходной мощности из разноцветных 5 светодиодов;
  • Графический эквалайзер на 7 полос;
  • Регулятор баланса между каждой из пар АС;
  • Питание — 12-14В.

Припоминаю как впервые увидел надпись на усилителе «100 Watt Live Sound» — прямо не терпелось его подключить к своим Амфитонам 100АС-022, потом я понял что это значение преувеличено. Полагалось что усилитель выдает 4х25Ватт, но в реальности можно получить примерно по 17Вт на канал при условии хорошего питания.

Ремонт усилителя

Усилитель мощности выполнен по мостовой схеме включения на двух микросхемах HA13001. Предусилитель собран на четырех ОУ, которые содержатся в одной микросхеме BA10324, фильтры эквалайзера собраны на 14-ти транзисторах, а индикатор выходной мощности — на микросхеме LB1403.

Полностью разобрав усилитель, я понял что работы предстоит немножко больше чем ожидалось.

Рис. 2. Усилитель Weconic EQB-105 в разобранном виде, только электроника (картинка кликабельна).

Что придется сделать:

  1. Заменить микросхему HA13001;
  2. Заменить перегоревшие лампочки подсветки;
  3. Почистить все от мусора.

Хотя в усилителе было 4 выхода, в реальности в нем 2 канала усиления мощности, а распределение мощности между четырьмя каналами выполняется при помощи сдвоенного переменного резистора из керамики. Ручка этого резистора совмещена с переключателем, который позволяет подключить источник сигнала через усилитель (нажата, усилитель включен), или же напрямую к АС (отжата).

В усилителе выгорела одна из микросхем HA13001. Как оказалось это достаточно редкая микросхема от фирмы Hitachi Semiconductor.

Рис. 3. Микросхема Hitachi HA13001 (Япония).

Поиски данной микросхемы в интернет магазинах не дали результата, поход по радио-точкам на рынке также не увенчался успехом. Один из радиолюбителей-старожилов на базаре сказал мне что микросхемы-УНЧ фирмы Hitachi было очень сложно подделать, поэтому они ценились.

В одном из местных магазинов электронных компонентов мне все же удалось найти две микросхемы HA13001, правда одна была с подломленной ножкой — забрал обе и со скидкой! Потом еще нашел микросхемы HA13001 на AliExpress.

Характеристики HA13001:

  • Выходная мощность, стерео — 2 х 5,5 Вт;
  • Выходная мощность, мост — 17,5 Вт;
  • Напряжение питания, мин. — 8 В;
  • Напряжение питания, тип. — 13,2 В;
  • Напряжение питания, макс. — 18 В;
  • Ток покоя — 80мА;
  • Диапазон воспроизводимых частот — 20-20000Гц;
  • Максимальный выходной ток — 4,5А;
  • Усиление — 50 дБ.

Рис. 4. Принципиальная схема двухканального и мостового усилителя мощности на HA13001.

Замена микросхемы сразу же дала свой результат — оба канала запели, но почему-то один из них играл на порядок тише. Я уже был немножко расстроился, но тут на помощь пришел господин «случай».

Ко мне в комнату зашли гости с малышом, которому сразу же стало интересно что это такое играет да еще и светится, забирая малыша от работающего усилителя я немного приподнял плату — оба канала на секунду заиграли ровно.

Видать где-то нет контакта: плохая пайка, оторванный проводник, поврежденная деталь, трещина на плате? — причину предстояло выяснить и устранить.

Прощупав все детали, проводники я не услышал никаких изменений в звучании. Включив настольную лампу и вооружившись лупой я начал тщательный осмотр печатной платы, электронных компонентов на наличие каких-либо видимых дефектов. Все детали целы, пропаял лишь некоторые соединения, а вот место пропадающего контакта так и не нашел.

Очень не хотелось, но все же пришлось отпаять плату с регуляторами и искать причину на ней. Гетинаксовые печатные платы очень нежные — немножко перегрел контакт паяльником и любая дорожка может запросто отвалиться.

Рис. 5. Отпаянная плата эквалайзера с регуляторами (рисунок кликабелен).

Как и предполагал, несколько дорожек все же отвалилось — не беда, потом их заменим термостойкими проводниками и все будет ОК.

Пропаял подозрительные соединения на плате регуляторов, и раз уж плата отпаяна и имеется удобный доступ к компонентам то решил заодно заменить все лампочки подсветки панели управления.

Быстрое измерение потребляемого одной лампочкой тока показало мне значение — 34мА. А если будут светиться все 4 лампочки — примерно 140мА тока в никуда, 12В*0,14А=1,68Вт!

Рис. 6. Измерение тока потребляемого лампой накаливания для подсветки панели.

Решил заменить лампочки накаливания на синие светодиоды, которые оказались очень экономичными. Я подключил один светодиод через переменный резистор на 10 кОм к источнику питания +12В, вращая ручку резистора добился достаточно яркого свечения при токе всего-то 4мА. Измерив сопротивление резистора в зафиксированном состоянии я получил значение — 2,5 кОм.

Результат: 4×4мА=16мА (против 140мА) + приятное синее свечение.))

Как оказалось, просто так установить светодиоды не получится — их диаметр равен 5мм против диаметра лампочек 3.5мм. Выход здесь простой — подогнать размеры корпуса каждого из светодиодов при помощи надфиля (напильника).

Рис. 7. Подгонка размеров светодиодов при помощи алмазного надфиля (кликабельно).

Светодиоды впаял на места ламп накаливания, а гасящие резисторы по 2,5кОм подключил последовательно к каждому светодиоду навесным монтажом с обратной стороны платы, предварительно разрезав дорожки таким образом чтобы каждую пару светодиод+резистор подключить в параллель.

Рис. 8. Впаянные светодиоды с гасящими резисторами.

Рис. 9. Тест свечения светодиодов для панели подсветки.

Яркость свечения отличная, останется потом еще припаять светодиод для подсветки зоны управления громкостью. С подсветкой разобрались, возвращаемся к проблеме с перекосом в громкости каналов.

Припаяв плату с регуляторами тембра к основной и подключив усилитель к блоку питания я убедился что проблема не исчезла, теперь никакая деформация платы и ее изгибание не влияли на работу усилителя в позитивную сторону.

Отпаял плату лицевой панели обратно, решил соединить обе платы гибкими проводниками и потом в таком виде уже искать причину проблемы. Это нужно было сделать сразу, я же надеялся что проблема кроется в местах спаивания обеих плат — как оказалось потом — почти так, но не совсем.

Рис. 10. Временное соединение плат при помощи гибких проводников.

Немного поигравшись с этими платками, вращая их, сжимая и прощупывая детали, причина перекоса в звучании каналов была найдена. Скрывалась она в треснувшей дорожке возле отверстия-паза для вставки части основной платы.

Заметить эту трещину визуальным осмотром не удалось — она скрывалась под тонким слоем канифоли. Начал поочередно отпаивать все проводники, соединяющие обе платы и анализировать. Отпаяв один из крайних проводников я заметил что это никак не повлияло на работу усилителя — странно. Очистив от мусора дорожку, к которой припаян этот проводник, сразу же заметил дефект — УРА!

Рис. 11. Причина перекоса звучания каналов усилителя — трещина в дорожке (кликабельно).

Треснувшая дорожка была очищена и пропаяна. Для соединения контактов в местах где дорожки поотпадали, решил применить термостойкий провод с изоляцией из фторопласта — МГТФ.

Рис. 12. Восстанавливаем дорожки, соединяя контакты термостойким проводом МГТФ.

После восстановления дорожек и соединения плат, осталось убрать весь мусор на переменных резисторах, очистить корпус и элементы управления от пыли. Для этого применил кусочек ватки, намоченный в спирт и намотанный на очищенную спичку.

Рис. 13. Очистка корпуса и компонентов усилителя от пыли и мусора.

Рис. 14. Отремонтированный усилитель Weconic EQB-105.

Акустические колонки Radiotehnika S-30

С усилителем мощности разобрался, пришло время акустических систем Радиотехника S-30. Колонки старенькие, но звук у них очень хороший, если все привести в порядок.

Технические характеристики S-30:

  • Номинальная электрическая мощность — 10 Вт;
  • Паспортная электрическая мощность — 30 Вт;
  • Номинальное электрическое сопротивление — 4 Ома;
  • Номинальное звуковое давление (в диапазоне частот 100 — 4000 Гц) — 1.2 Па;
  • Диапазон воспроизводимых частот — 50-18000 Гц;
  • Размеры акустической системы — 364x214x195 мм;
  • Масса АС — 6 кГ.

Принципиальная схема колонок Радиотехника S30 приведена на рисунке ниже.

Рис. 15. Принципиальная схема акустических колонок Radiotehnika S-30.

Разбираем колонки, осматриваем проблемные места

В одной из колонок низкочастотный (НЧ) динамик уже почти не играет. Все в пыли, решетки НЧ-динамиков деформированы.

Рис. 16. Колонки Radiotehnika S-30 (состояние до ремонта).

Также явно заметен дефект в фазоинверторах колонок — поролон превратился в деформированную и твердую массу, в одной из колонок он вообще перекрыл отверстие фазоинвертора.

Снял крышку первой колонки и измерил длину трубки фазоинвертора из старого поролона — 5см.

Рис. 17. Первая колонка S-30 со снятой крышкой, мерим длину трубы частично сохранившегося фазоинвертора.

Рис. 18. Вторая колонка S-30 со снятой крышкой, поролон превратился в твердую массу.

Во второй колонки еще более жуткое зрелище. Часть поролона превратилась в твердую массу, часть — сыпется как порошок, а еще другая часть стала липкой массой, которою пальцами лучше не касаться.

Очистил остатки поролона при помощи отвертки и ножа. Открутил винты с защитных решеток с НЧ-динамиков, тем самым освободив их для последующего извлечения.

Рис. 19. Снимаем защитную сетку с НЧ-динамика колонки Radiotehnika S-30.

Аккуратно, при помощи отверточки, извлек НЧ-динамик, который был посажен на смесь напоминающую пластилин. Отпаивая проводники от динамика очень важно запомнить их подключение: два проводника соединенные в одну точку идут к минусу динамика, один проводник — к плюсу.

Чтобы не запутаться в полярности подключения динамика после ремонта, проводник идущий к плюсу динамика можно обмотать кусочком изоленты или же пометить его при помощи маркера. В любом случае можно обратиться к принципиальной схеме колонок.

Из колонки был извлечен мешочек с ватой, после этого последовала прогулка на улицу, чтобы выдуть из корпуса остатки порошкообразного поролона и другой мусор, который там накопился за все время жизни колонки.

Рис. 20. Извлечение низкочастотного динамика из колонки Радиотехника S30.

Рис. 21. Динамики 10ГД-34-80 (4Ом) от колонок Radiotehnika S-30.

Ремонт гибких жгутиков, идущих к диффузорам динамиков

Освободив место на рабочем столе и отложив корпуса колонок в сторону, взялся за ремонт динамиков 10ГД-34-80. Очень частая причина неработоспособности динамиков в колонках советского производства — перелом гибких плетенных жгутов, идущих от контактной колодки к диффузору, что приводит к пропаданию контакта с катушкой магнитной системы.

Рис. 22. Причина неработоспособности динамика 10ГД-34-80 — отломанный от диффузора гибкий жгутик (картинка кликабельна).

Приступая к ремонту, кроме паяльника с тонким жалом, понадобятся: кусачки, небольшая отвертка, пинцет и тонкий скальпель. Если нет скальпеля то можно изготовить небольшой самодельный резак из полотна для пилы по металлу, обточив его на точильном станке.

Рис. 23. Необходимые инструменты для ремонта гибких жгутиков.

Жгутики, идущие к диффузору, были отпаяны от контактных колодок динамика, также извлечены изоляционные трубочки из резины — кембрики.

Рис. 24. Отпаиваем жгутики от контактных колонок в динамике 10ГД-34-80.

Рис. 25. Извлекаем конец контактного жгутика с изоляционной трубочкой.

Очень аккуратно, не спеша, разогнул в стороны два усика, которые прижимают жгутик из проводников к диффузору. Для этого можно использовать скальпель или же маленькую отвертку с тонким жалом.

Рис. 26. Разгибаем усики, которые удерживают электропроводящий жгутик на диффузоре динамика (кликабельно).

После этой процедуры очень важно не шевелить жгутик и не дергать за него, поскольку он уже не закреплен и к нему припаян проводник от катушки магнитной системы динамика.

При помощи паяльника с тонким жалом жгутик был отпаян от проводника катушки. Если же паяльника с тонким жалом нет в наличии, то можно изготовить временное тонкое жало, намотав толстый (сечением 3-5мм), очищенный от эмали медный проводник на толстое жало паяльника, с последующей заточкой намотанного жала при помощи напильника.

Рис. 27. Поврежденный гибкий проводник извлечен из динамика, нить осталась а сетка из проводов поломалась.

Отпаяв все четыре жгутика (для 2х динамиков) принялся искать донора для новых жгутиков — гибких проводников идущих к диффузору.

Отличным донором могут стать проводники из кабеля, которым соединяются телефонные трубки с базой — они скручены в спираль и являются очень гибкими, стойкими к многократным изгибам. Найти такой проводник не составит большого труда на базаре, или же зайдя в гости к местным телефонистам.

Рис. 28. Кабель от телефонной трубки — донор для изготовления гибких жгутиков.

Рис. 29. Строение гибкого телефонного кабеля (клик по картинке для увеличения).

Телефонный кабель состоит из трех жил, каждая из которых являет собою проводник в разноцветной изоляции, который в свою очередь состоит из шести жилок, а каждая жилка — это намотанная на волокнистую основу (нить) электропроводящая фольга.

Изоляция кабеля была аккуратно надрезана по всей необходимой длине, все три проводника извлечены и очищены от изоляции. Длина проводников-доноров, необходимых для ремонта двух динамиков — примерно 35см.

Рис. 30. Гибкие проводники, извлеченные из кабеля от телефонной трубки.

Сначала думал просто скрутить два или три набора проводников в один, но все же в голову пришла более разумная идея — сплести все три набора проводников в косичку!

Рис. 31. Плетем косичку из гибких телефонных проводников для ремонта динамиков Radiotehnika S30 (нажать по картинке для увеличения).

Несколько минут магии, при помощи ловких пальчиков, и косичка из трех наборов по шесть проводников готова!

Рис. 32. Готовая косичка из 18 гибких проводников (3 набора по 6штук).

Жгутик получился немножко толще оригинального, а также он намного гибче предыдущего, получится отличная замена!

Сплетенная косичка по своей длине была поделена на четыре ровные части, примерной длиной где-то 8см каждая (с запасом). Длина оригинальных жгутиков составляет примерно 6-7см.

Рис. 33. Измеряем длину оригинальных жгутиков от НЧ динамика c колонки Radiotehnika S30.

Один из концов отрезанной косички был хорошо залужен с помощью молочной кислоты, таким образом все 18 проводников были спаяны вместе.

Если нет молочной кислоты то подойдет канифоль, в таком случае возможно что придется предварительно зачистить проводники перед лужением.

Рис. 34. Залуженный конец косички (жгута) из гибких проводников от телефона.

Лишний кусочек жгута (не залуженный, слева) был откушен при помощи кусачек и уложен между усиками на диффузоре динамика. Для удобства монтажа, динамик можно немножко приподнять, подложив под него ненужную книгу или другой предмет высотой примерно 4-5см.

Рис. 35. Гибкий жгутик закреплен к диффузору используя сквозные металлические усики (клик для увеличения).

После того как усики были аккуратно загнуты, динамик был немного приподнят. Упершись с обратной стороны крепления усиков небольшим кусочком твердого материала, хорошо нажал на место крепления жгута, чтобы надежно закрепить его между усиками. После этого залуженный конец жгутика был припаян к выводу катушки магнитной системы динамика.

Место спайки можно немножко залить канифолью или же нанести на него небольшое количество клея, к примеру марки «Глобус».

Второй конец жгута был продет через отверстие контактной колодки, после этого была подобрана достаточная его длина и лишний конец был откушен при помощи кусачек.

Длина жгутика и его крепление должно быть таким, чтобы он свободно и без натяжки изгибался при движении диффузора в разных направлениях, но при этом не касался самого диффузора. При подборе длины жгута можно немножко поперемещать диффузор в разные стороны и посмотреть чтобы все было в лучшем виде.

На оставшийся конец жгутика была надета изоляционная трубочка и он был припаян к колодке, предварительно сделав укладку трубки в специальном вырезе корпуса динамика.

Рис. 36. Гибкий самодельный жгут припаян к диффузору и колодке динамика Radiotehnika S-30.

Одна из таких трубок при извлечении у меня буквально рассыпалась от старости, поэтому я заменил ее на термоусадку такой же длины, взяв заведомо немного большего диаметра и при помощи нагретого паяльника стянул ее на жгуте до нужной кондиции.

Рис. 37. Применяем термоусадку вместо поврежденной изоляционной трубки при ремонте динамика.

Места крепления усиков на диффузоре, с противоположной стороны, были закреплены при помощи плавкого силикона, также можно было использовать клей.

Рис. 38. Фиксируем места крепления держателей для электропроводящего жгута.

Таким вот образом были заменены все гибкие жгуты в каждом из динамиков.

Замена трубок для фазоинверторов

Для замены фазоинверторных трубок из поролона можно выбрать самые разные материалы. Если нужны более жесткие басы то можно применить трубки из ПВХ, а если бас должен быть мягким — то используем волокнистый материал.

Мною была использована полоска из искусственного синтетического волокна, которая оказалась достаточно плотной и из нее вполне можно свернуть трубку для фазоинвертора.

Рис. 39. Моток искусственного синтетического волокна.

При разборе акустических колонок была измерена примерная длина трубки фазоинвертора — 5см, поэтому я отрезал полоску именно такой высоты. Длина полоски получилась примерно 40см.

Рис. 40. Отрезаем полоску материи для изготовления трубки фазоинвертора.

Потом эта полоска была скручена вокруг выступа фазоинвертора на крышке колонки таким образом, чтобы получилась трубка. Места где начинается и аканчивается полоска были зафиксированы плавким силиконом.

Рис. 41. Мотаем трубу для фазоинвертора из синтетики, фиксируем концы полоски силиконом.

Чтобы передняя крышка плотно прилегала к деревянной коробке колонки, в месте где сделано отверстие под фазоинвертор, были вырезаны две круглые прокладки из того же синтетического материала. По сути, получились два бублика, каждый с внешним диаметром 85мм и внутренним отверстием — 35мм.

Рис. 42. Кольца для плотного прижатия трубки к корпусу и крышке колонки.

Колечка в нескольких противоположных точках были пропитаны плавким силиконом и склеены между собою, потом этим же силиконом они были приклеены к раньше подготовленной трубке. Для надежности, трубка была дополнительно обмотана капроновой нитью.

Рис. 43. Готовая труба фазоинвертора для акустических колонок Radiotehnika S-30.

В результате, были изготовлены две такие трубки фазоинверторов для АС.

Исправляем деформацию защитных сеток

Защитные сетки обоих НЧ-динамиков немного вмяты в середину. Выровнять их пальцам просто так очень сложно — исправляя прогиб в одном месте сетки последует деформация в другом.

Рис. 44. Деформированные сетки с НЧ-динамиков Radiotehnika S-30.

Как основу для выравнивания можно применить какой-то твердый шарообразный предмет небольшого размера или же круглый выступ старого деревянного кресла.

Я же взял простой корок от вина, установил его вертикально, положив на него сетку и упершись на нее ладонями рук без проблем выровнял на сетках все деформированные места.

Рис. 45. Восстановленные сетки для НЧ-динамиков Radiotehnika S-30.

Собираем колонки обратно

Прежде чем собрать колонки обратно, опишу что еще можно сделать при ремонте:

  • отключить схему индикации перегрузки, если она не нужна;
  • заменить все проводники в АС на более толстые из меди, сечением 1мм и больше;
  • обклеить корпус изнутри мягкой материей.

Как по мне, то проводники в моих экземплярах АС попались достаточной толщины, схема индикации не мешает, а обклеивать корпус внутри — займет очень много дополнительного времени.

Перед установкой НЧ-динамиков нужно было убрать старый пластилин, который стал очень твердым и уже не годится для плотной посадки динамической головки. Эту «медицинскую процедуру» я быстро и аккуратно выполнил при помощи скальпеля.)

Рис. 46. Убираем старый непригодный пластилин с корпуса S-30.

В школьном хламе мне повезло найти кусочек пластилина, поэтому покупать ничего не пришлось. Из него были скручены небольшие кусочки, которые ложились по периметру отверстия для НЧ-динамика и аккуратно равномерно растирались по канавке деревянного корпуса.

Рис. 47. Наносим пластилин равномерно по канавке возле круглого отверстия для динамика.

Рис. 48. Площадка для установки динамика готова.

Все готово для установки НЧ-динамиков на свои места. Включил паяльник, и пока он нагревается решил провести косметическую уборку передних панелей колонок.

Для очистки можно применить ватку, смоченную в спирте, или же просто взять влажную антибактериальную салфетку с нейтральным запахом. Заодно очистил сетки динамиков от пыли и грязи, а также резиновые подвесы НЧ-головок.

Рис. 49. Очистка передней панели колонок Radiotehnika S-30.

Припаял и прикрутил низкочастотный динамик вместе с защитной сеткой, одел на выступ фазоинвертора изготовленную из синтетики трубку.

Для установки светодиода производителем все было предусмотрено так, чтобы его выводы прижимались трубкой-насадкой из поролона, в моем случае так и получилось — не пришлось ничего клеить.

Рис. 50. Установка на место светодиода для индикации перегрузки АС.

Все готово, можно прикручивать крышки и пробовать звучание восстановленных колонок Radiotehnika S-30!

Рис. 51. Колонки восстановлены, осталось лишь прикрутить крышки.

Подключение колонок и усилителя мощности

Для питания усилителя мощности Weconic EQB-105 был найден небольшой импульсный блок питания (БП) от какой-то компьютерной периферии. На выходе БП выдает 12В при токе до 3А, чего вполне достаточно для питания данного усилителя и получения на выходе порядка 2х15Вт.

Для подключения БП к усилителю нашел старый высокочастотный коаксиальный разъем, такие применялись в старых компьютерных сетях Ethernet на основе коаксиальных кабелей. Что нашел, то и применил.)

Рис. 52. Блок питания для усилителя.

В разрыв плюсового проводника питания усилителя подключил держатель с предохранителем на 4А, пусть будет на всякий случай.)

Рис. 53. Разъем питания усилителя с предохранителем.

На часть разъема которая идет к усилителю думал одеть термоусадку, но в наличии не оказалось подходящей по диаметру, поэтому просто заизолировал и стянул все при помощи капроновой нити — получилось достаточно аккуратно и надежно.

Рис. 54. Изолируем соединение проводников и разъема при помощи нити.

Поскольку усилитель имеет четыре независимых (не прижатых к земле) проводника для подачи сигнала на каждый из каналов, то решил поступить так: по одному проводнику из каждого входа соединил вместе и подключил к минусу питания.

В качестве сигнального кабеля нашел кусок экранированного кабеля от какого-то устройства с подключением по USB, длиной примерно 1,5м. Кабель содержит 4 жилки в плотном экране с переплетом из проводников.

Две жилки кабеля соединил между собою и вместе с экраном подключил к земле (минусу) усилителя. Оставшиеся две свободные жилки в кабеле использовал как сигнальные для правого и левого каналов усиления.

Рис. 55. Подключение входов усилителя к сигнальному кабелю.

Разъем «Mini-Jack 3,5» был извлечен из нерабочих наушников. Припаять его к сигнальному кабелю не составило большого труда, на соединенный с экраном общий проводник была одета термоусадка. Разъем в месте соединений был плотно и под натяжкой обмотан нитью.

Рис. 56. Подключение разъема Mini-Jack 3,5.

Для подключения АС к усилителю применил двухжильный аудио-кабель. Концы кабеля, которые пойдут к зажимам акустических систем, очистил примерно на 15мм и полностью залудил, а те концы что пойдут для подключения к усилителю оставил подлиннее — примерно 40мм и залудил лишь в конце, чтобы проводнички не распутывались.

Рис. 57. Подготовка проводников для подключения АС к усилителю.

Результат проведенных работ можно увидеть и послушать в коротком видео, что приведено ниже:

Композиция играющая в демонстрации: John Petrucci — Glasgow Kiss.

В завершение

Результат проведенной работы мне и моим родным очень понравился. Усилителя с колонками Radiotehnika S-30 вполне достаточно чтобы посмотреть кино/концерт c качественным и детализированным звуком, послушать музыку, повеселить малыша мультфильмом с различными звуковыми эффектами, поиграть в игрушки на ноутбуке или Raspberry Pi, который подключен к ТВ. В общем, бюджетное Hi-Fi из хлама получилось вполне удачным!

Хорошего и чистого вам звука!

Количество любителей хорошего звука, которые просто выкидывают захрипевший динамик не уменьшается! При этом затраты на аналог могут составить ощутимую сумму. Думаю что нижеизложенное поможет починить динамик любому, кто имеет руки, которые растут из нужного места;)

Имеется в наличие — чудо дизайнерской мысли, когда то бывшее колонкой S-30 (10АС-222), теперь выполняющее функции одного из автосабов. Пациент через неделю, после мутирования стал проявлять признаки заболевания — издавал посторонние призвуки при отрабатывании басовых партий, чуть похрипывал. Было принято решение провести вскрытие.

После вскрытия на божий свет из тела пациента был извлечён больной орган — НЧ динамик 25ГДН-1-4 86 года выпуска. Орган явно нуждался в операции — при аккуратном нажатии на диффузор раздавался посторонний призвук (очень похожий на тихий щелчок).

При прозвонке различными тонами (вырабатываемых программой nchtoner) раздавалось явно слышное пошкрябывание-потрескивание при большом ходе диффузора и при подавании сверхнизких (5-15Гц) частот. Было принято решение трепанировать данный орган.

Сначала у пациента были отпаяны гибкие подводящие провода (со стороны контактных площадок).

Затем растворителем (646 или любой другой, способный растворить клей, типа «Момент») при помощи шприца с иглой было смочено место склейки пылезащитного колпачка и диффузора (по периметру). ..

Место приклеивания центрирующей шайбы к диффузору (по периметру)…

И место приклеивания самого диффузора к корзине диффузородержателя (опять же по периметру).

В таком состоянии динамик был оставлен на минут 15 с периодическим повторением предыдущих трёх пунктов (по мере впитывания/испарения растворителя).

Внимание! При работе с растворителем следует соблюдать меры безопасности — не допускать попадания на кожу (работать в резиновых перчатках!) и слизистые оболочки! Не есть и не курить! Работать в хорошо проветриваемом помещении!

При смачивании — пользоваться небольшим количеством растворителя, избегая попадания его на место приклеивания катушки и центрирующей шайбы!

В зависимости от типа растворителя и температуры воздуха, через 10-15 минут сказанных выше операций с помощью острого предмета можно аккуратно поддеть пылезащитный колпачок и снять его. Колпачок должен либо отойти очень легко, либо оказать очень слабое сопротивление. Если нужно прилагать значительное усилие — повторите операции со смачиванием его краёв растворителем и ожиданием!

После отклеивания колпачка — аккуратно выливаем остатки растворителя из углубления около оправки катушки (путём переворачивания пациента).

К этому времени успевает отклеится центрирующая шайба. Аккуратно, не прилагая усилий, отделяем её от корзины диффузородержателя. при необходимости — повторно смачиваем место склейки растворителем.

Смачиваем место приклейки диффузора к диффузородержателю. Ждём… Смачиваем снова и опять ждём… Минут через 10 можно попробовать отклеить диффузор. В идеале он без усилий должен отделится от диффузородержателя (вместе с катушкой и центрирующей шайбой). Но иногда требуется ему немного помочь (главное — аккуратность! Нельзя повреждать резиновый подвес!!!)

Очищаем места склейки от старого клея и просушиваем разобранный динамик.

Осматриваем разобранного пациента на предмет нахождения неисправности. Смотрим на катушку. При отсутствии на ней потёртости и отклеившихся витков — оставляем её в покое. При отклеивании виточка — приклеиваем его обратно тонким слоем клея БФ-2.

Внимательно осматриваем место крепления подводящих проводков к диффузору. Так и есть — у пациента наиболее часто встречающаяся у старых динамиков имеющих большой ход диффузора неисправность.

Подводящий проводок в месте крепления перетёрся/переломился. О каком контакте может идти речь, когда всё висит на пропущенной в центр проводка нитке!

Аккуратно отгибаем медные «усики»…

И отпаиваем подводящий проводок. Повторяем операцию для второго проводка (даже если он ещё жив — болезнь легче предупредить!)

Обрезаем подводящие проводки по месту излома…

И облуживаем получившиеся кончики (само собой — сначала используем канифоль). Тут необходима аккуратность! Используйте малое количество лёгкоплавкого припоя — припой впитывается в проводок, как в губку!

Аккуратно припаиваем проводок на место, загибаем медные «усики» и проклеиваем клеем (Момент, БФ-2) место прилегания проводка к диффузору. Запоминаем — паять проводок к крепёжным «усикам» — нельзя! Иначе как проводки можно будет поменять снова лет через десять? 😉

Собираем динамик. Ставим диффузор со всем «хозяйством» в диффузородержатель, ориентируя проводки к местам их крепления. Затем проверяем правильность полярности — при подсоединении 1,5В пальчиковой батарейки к выводам, при подключении «+» батарейки к «+» динамика — диффузор будет «выпрыгивать» из корзины. Ставим диффузор так, что бы его «+» подводящий проводок был у обозначения «+» на корзине динамика.

Припаиваем подводящие проводки к контактным площадкам. Обращаем внимание, что длинна проводков уменьшилась почти на полсантиметра. Поэтому паяем их не как было на заводе — к отверстию в пластине, а с минимальным запасом, для сохранения длинны.

Центрируем диффузор в его корзине с помощью фотоплёнки (или плотной бумаги), которую помещаем в зазор между керном и катушкой. Главное правило — помещаем центрировку равномерно по периметру, для соблюдения одлинакового зазора.

Количество (или толщина) центрировки должна быть такой, что бы при небольшом высовывании диффузора наружу он свободно держался на ней и не проваливался внутрь.

Для динамика 25ГДН-1-4 для этого достаточно 4-ёх кусочков фотоплёнки, помещаемых попарно друг перед другом. Длинна фотоплёнки должна быть такой, что бы она не мешала, если положить динамик на диффузор. Для чего — читайте ниже.

Приклеиваем диффузор. Пользуемся показанием к используемому клею (рекомендую «Момент», главный критерий выбора, что бы клей в дальнейшем можно было растворить растворителем).

Я обычно высовываю диффузор на 1-1,5 см вверх, что бы центрирующая шайба не касалась корзины диффузородержателя, затем кисточкой наношу на неё и корзину тонкий слой клея, выжидаю и плотно всовываю диффузор внутрь, дополнительно прижимаю шайбу к корзине по периметру с помощью пальцев. После чего приклеиваю диффузор (в вдвинутом состоянии, не допуская перекоса).

Оставляем динамик в перевёрнутом виде на несколько часов под грузом (вот по этому наша фотоплёнка и не должна выступать за плоскость диффузора!). ..

После чего проверяем динамик на верность сборки. Достаём центрировку и аккуратно проверяем пальцами ход диффузора. Он должен ходить легко, не издавая призвуков (касанья катушки и керна быть не должно!). Подсоединяем динамик к усилителю и подаём на него низкочастотные тона небольшой громкости. Посторонние призвуки должны отсутствовать.

При неправильном приклеивании (допущен перекос и т.д.) -динамик нужно расклеить (смотри выше) и собрать заново, соблюдая аккуратность! При качественной сборке мы в 99% получим полностью рабочий динамик.

Промазываем клеем кромку пылезащитного колпачка, выжидаем и аккуратно приклеиваем его к диффузору. Тут необходима аккуратность и точность — криво наклеенный колпачок не влияет на качество звука, зато очень портит внешний вид динамика.

При приклеивании нельзя нажимать на центр колпачка!!! Он от этого может прогнуться и придётся его отклеивать, выпрямлять, промазывать изнутри тонким слоем эпоксидки для прочности и приклеивать обратно.

Выжидаем, пока полностью произойдёт склейка всех частей (около суток) и ставим готовый динамик на его место. Наслаждаемся звуком, который ничем не хуже, чем у нового заводского аналогичного динамика.

Вот и всё, теперь вы видите, что починить динамик — лёгкое дело. Главное — неторопливость и аккуратность! Так за час не спеша можно починить практически любой НЧ или СЧ динамик отечественного или импортного производства (для расклейки импортных динамиков зачастую требуется более мощный растворитель, например ацетон или толуол, аккуратно — они ядовиты!!!) имеющий аналогичный дефект.

Да, после операции у бывшего больного открылось второе дыхание и весёлые жёлтые сабы продолжают делать свой нелёгкий басовый труд:

Сергей Жильцов, 2003 год.

Внешний вид S-30

Главное достоинство S-30 – очень правильный тональный баланс (ИМХО). Переделывались 4-х омные варианты S-30. Вернее колонки собирались заново – было 6 корпусов и 4 фильтра, динамики подбирались из старых, но мало работавших 6АС-2, 1979-1983 г. г.
Звучание улучшилось — выразилось это в ощутимо более солидном басе и, вкупе с противомагнитом на 10ГД34 и «приподнятыми» ВЧ — в некоей, я бы сказал, фундаментальности полученного звучания.

Главное достоинство S-30 – очень правильный тональный баланс (ИМХО)

Переделывались 4-х омные варианты S-30. Вернее колонки собирались заново – было 6 корпусов и 4 фильтра, динамики подбирались из старых, но мало работавших 6АС-2, 1979-1983 г.г. Все три пары ВЧ-головок — тканевые, с очень низкой для 3ГД-2 резонансной частотой — пара с Fs=3100-3200 Гц, пара с Fs=3350-3400 Гц и в последней паре Fs=3800-3950 Гц. 10ГД34 с Fрез= пара с 56 Гц и 2 пары с 70 Гц.

Оригинальная схема S-30

В одной паре колонок вместо блока заводских индуктивностей сделал аналогичный свой — использовав НЧ- катушку с более толстым проводом: ф1,3, с соблюдением примерно такой-же конструкции строённой катушки, расположения на «корытце». Я наклеил ВЧ-катушку через 10-мм прокладку на НЧ-катушку, чтобы было, как в родном фильтре, НЧ-катушку подогнал по родному фильтру (Lнч= 0,394. .0,398 mH до отвода и Lнч= 0,48mH c отводом (от отвода примерно 12…14 витков), Lвч=0,28…0,297 mH, ф0,72мм — именно такие замеры дали мне четыре «родных» фильтра 1983года). Правда, диаметр намотки и длина у меня были больше — 35мм и 40мм на ВЧ и НЧ.

Платку делал сам, конечно же без индикации, на сьёмной крышке расположил, как в родной плате. Но из-за увеличенных размеров катушек они расположились поближе к НЧ-динамику. Были сомнения, что это сильно собъёт настройку. Ёмкости были: в режекторе на НЧ: 1,98-1,99 мкф; R-С цепочка на НЧ: 7,3 ома + 8,0 мкф; на ВЧ применил спаренные МБМ: входной- 1,98 мкф и 2,09 мкф — это к динамику). При наличии хорошего измерителя индуктивности и обмоточного провода это не трудно. Индуктивности и ёмкости в парах аналогичны с точностью 1-2%.

Схема S-30 после переделки

Основные направления доработки S-30

У S-30 нет баса

Это правда, однако можно улучшить звучание, подобрав 10ГД34 — с fs

Высокие — «сыпят»

Можно улучшить, установив более старые ВЧ 3ГД-2 с шёлковыми куполами(1979-1983г. г.) и подобрав режектор параллельно ВЧ 3ГД2 — с fреж=fрез ВЧ, например: C-L-R: L=0,4 mH, C=6,5 mk, R=6,8 Om для fрез ВЧ = 3121 Гц, а также применив другие типы конденсаторов на ВЧ –а именно – МБМ, 2х1,0 мкф х 160 в. Увеличивать емкость в режекторе более 6,5 мкф не желательно – лучше играть индуктивностью для настройки контура. Возможно, придётся регулировать коэффициент деления в резистивном делителе на ВЧ (в «родном» ВЧ-фильтре движки подстроечников стоят на середине: 33 ома / на 2 = 16 ом, т.е. сигнал ВЧ делился примерно пополам).

Конденсаторы МБМ дают очень яркий звук, хотя надо помнить об их ограниченных возможностях по переменке (160в х 5% = ~8в). Режектор почти убирает сипенье и цыкание на резонансной частоте ВЧ, но ограничение резистором 6,8 ома необходимо — чтобы осталость нужное послезвучание струнных и тарелок. Конденсатор в режекторе — К73-17, индуктивность L=0,31..0,45 mH намотана проводом ПЭЛ-1 ф 0,72мм. Резистор 6,8 ома — точный, +/- 1%, 2 ватта, тип С2-13.

Результат измерения индуктивностей фильтров

Середина — мутноватая

Да, трудно избавиться!

Отдача и разрешение низки

Да, это так. Но, можно осторожно поэкспериментировать: доклеить противомагнит нужного размера к 10ГД34 и уменьшить подстроечником коэффициент резистивного делителя на ВЧ, предварительно отметив исходное положение подстроечника, чтоб можно было вернуться к исходному состоянию фильтров. Всё это увеличит отдачу на СЧ-ВЧ и общий динамический диапазон. Противомагниты в одной паре приклеены немного разные — подбирал, выравнивая отдачу обоих динамиков на СЧ.

Высок уровень искажений

Да, есть такое дело, и вылечить врядли удастся. Пробовал залепить переднюю панель изнутри пластилином – звук пропал – пришлось вернуть всё назад!

Резюме

Звучание улучшилось — выразилось это в ощутимо более солидном басе и, вкупе с противомагнитом на 10ГД34 и «приподнятыми» ВЧ — в некоей, я бы сказал, фундаментальности полученного звучания. Это не только мое личное мнение, но и всех, кто слушал оба варианта фильтра (на одних и тех же колонках с динамиками), включая жену — самого непредвзятого слушателя (ох уж эти наши жёны — как они не любят наше хобби, отрывающее, по их словам, нас от них!). Заводской фильтр звучал собранно, правильно, но как-то «возле» колонок. Звук самопального вырывался из колонок и был над колонками, ВЕЗДЕ.

Ньюансы

Применение МБМ на ВЧ дает гораздо более интересный звук, чем МБГО, только надо брать до 1991 года выпуска и, лучше, московские МБМ 1,0мкф х 160в – азербайджанские — плохие.

В самодельном фильтре отсутствует резистивный делитель после Lвч — отвод на емкость 2,09мкф режектора НЧ и динамик; далее — 132 ом на землю, параллельно Lвч. Подбирал из МЛТ-2.

Провода внутрь пошли на ВЧ — от SVENа и на НЧ — акустические — 1,0 мм2, с синей надписью от YOTA. Как оказалось, очень неплохие по звуку провода.

Как ни странно, этот вариант фильтра дал звук, лучший, чем родной фильтр S-30. Ниже приведу результат измерения индуктивностей фильтров. Замеры проводились цифровым L-метром с поправкой на эталонные индуктивности, хранящиеся у меня уже лет 20.

По моим замерам реальная индуктивность меньше указанной на схеме, это обьясняется тем, что в реальной колонке она достигает схемной из-за взаимосвязи между катушками и близости к магниту НЧ-динамика.

Читательское голосование

Статью одобрили 39 читателей.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

Переделка акустической системы S-30



Переделка акустической системы RADIOTECHNIKA S-30

© 2004 Aleksey Trifonov / Volosator /

Предпосылкой заняться апгрейдом АС «тридцатки» было нежелание переплачивать кучу бабла за колоночки для компа. А, поскольку, я принадлежу к любителям погонять фашистов по замку «Вольфенштейн» или просто «поквакать», то, соответственно, люблю накрутить ручку громкости так, чтобы виртуальная стрельба звучала более естественно. Ну, и музычку послушать тоже люблю.

Первоначально к компу подрубался центр SONY HCD-H650. На выходе он давал 70W паспортных и сопротивление колонок SS-H650 равнялось 6 Ом.



Перебирая хлам обнаружил ещё «живые» S-30-е. При разборке выяснилось, что поролоновый патрубок фазоинвертора сгнил… да и пыли было немало. Герметик (в простонародье — липучка) повылазил из щелей и путешествовал по всему корпусу.



Вот какими они  были. Кстати, совсем не отличаются внешне от переделанных.

В общем, схема защиты и родные фильтры были беспощадно выпаяны. Герметик выскоблен до белого дерева! Динамики вычищены. Всё, самое трудоёмкое дело сделано!



Оклейка

Далее следует оклейка изнутри корпуса колонок звукоизолирующим материалом. Для этой цели, конечно, рекомендуется войлок, но так как мы занимаемся переделкой или ремонтом, не можем позволить себе быть чересчур расточительными. Поэтому звукоизолирующим материалом для меня стала старая шинель… точнее сукно.

Оклейке подлежат все плоские внутренние поверхности корпуса. Нет необходимости производить точную подгонку «выкроек», так как необходимо всего лишь «смягчить» отражение звука от внутренних поверхностей. Итого: обработаны боковые, верхняя, нижняя и задняя стенки. Сукно очень хорошо приклеивается клеем ПВА, но время сушки должно быть не менее шести часов. Патрубок фазоинвертора также был сделан из сукна. Сшит трубочкой и промазан снаружи клеем ПВА.

Следующий этап — тотальный апгрейд фильтров НЧ и ВЧ, и в добавок сделаем индикатор перегрузки.

Модернизированная схема акустичеcкой системы Radiotechnika S-30

Принципиальная схема состоит из фильтров НЧ — L2, C4 и C5 и ВЧ — C1, C2 и L1, а также индикатора перегрузки. Конденсатор C3 необходим для удержания засветки светодиода HL1. Динамики — родные от S-30.

Все детали были смонтированы на родной плате. Катушки индуктивности остались без изменений. Распайка элементов с учётом существующих токопроводящих дорожек. Конденсаторы фильтров закреплены на пластмассовой панели вместе с платой.

Сборка АС

Переходим к сборке этого чуда. Первым ставится на место задняя панель. Вместо «липучки» используем двусторонний резиновый уплотнитель (даже не знаю как его обозвать правильно). Предварительно необходимо подтянуть гайки входных клемм, иначе придется всё раздирать (разбирать) по-новой…

Далее на место устанавливается головка ВЧ, используя всё тот же уплотнитель. Затем внутрь корпуса ближе к ВЧ-головке «всовывается» родной мешочек, набитый ватой. Потом ставится НЧ-голова. Не забываем про уплотнитель… И, наконец, всё это дело закрывается передней декоративной панелью. Про светодиод не забыли? Его вставляем в соответствующее отверстие в передней панели. Всё!

Момент истины

Вот и всё! Подключаю одну колонку к «Соньке» для того чтобы ощутить разницу. Завожу Ингви Мальмстина «Одиссею»… Слышно даже шелест струн гитары!!! В «Соньке» нет ничего подобного. Она резко падает в рейтинге. По сравнению с S-30 колонка Сони издаёт какой-то «скомканный» звук! Хотя ещё несколько часов назад меня устраивало «настоящее японское качество».

Далее включаю «Афродиту», чтоб оценить качество низких частот. S-30 снова побеждают в моём чисто субъективном тесте! Сони издаёт какой-то гул, а S-30 передаёт точные басы. А когда прикрываешь рукой фазоинвертор, звук становится ещё «глубже».

Индикатор перегрузки начинает подмигивать примерно при 10-15 Ваттах. Простите, расчёты утомляют.

Сопротивление акустической системы после апгрейда составило 4 Ома.

Ну, вот, и всё, ни копейки затрат, по времени заняло 3 дня (в основном, из-за того, что ПВА долго сохнет). Теперь перехожу к созданию усилителя к этим колонкам.

 8 июня 2004г. Trifonov Aleksey

 P.S. Вот такие результаты получились у моего Волосатого соратника. В моей версии модернизации электрическая схема фильтра осталась без изменений, но были заменены все соединительные проводники, т.к. над заводскими я плакал… Фазоинвертор в моих колонках был в хорошем состоянии, поэтому ваять ничего не пришлось. Внутренности выклеивал я тоже свое шинелькой. Погоны перед кощунством отпорол J.

Пара S-30 была применена в качестве тылов в домашнем кинотеатре (воооот с таким запасом!), и ещё одна пара, соеденённая последовательно (8 Ом) исполняет роль центральной АС. Последовательно потому, что Yamaha 440 требует на фронт не менее 6 Ом нагрузки и на

Infinity Alpha Center

http://www.stereo.ru/profile.php?tree_id=55&product_id=6223

деньгов опять не хватает.

S30 — Аудиотехника — OLX.kz

15 000 тг.

Договорная

Талдыкорган, Хутор Вчера 10:07

Шымкент, Абайский район 29 апр.

Нур-Султан (Астана), Алматинский район 25 апр.

Костанай 16 апр.

Похожие запросы:
  • s30 в рубрике Акустические системы
  • s30 в рубрике Электроника
  • s30 в рубрике Усилители / ресиверы
  • s30b в рубрике Аудиотехника
  • s30b в рубрике Электроника

aBi+OMZ/rDETrvY2SlLVLnI4aqzvsBi7HBb2Web4U9/OfDlPUXwX/Sd7HdYhXCXjOVcS+2Qk3A7w8o3sldDl+qUoFgtdYHalPNSpoD4ReqOfMV63blYNMUyAseVrAI0XwiZlf5PdQJwFWOaTIlaTs3/w/jiu6F1x3wtlI7/cZVFLEV10mQqyn1Ebvo11v7G4hjhGfkC5gAKu8w2Si4h3gZJbqjrXG9hez5DnU+NsSgAyijsP8M4zQc4p3c5aU4y+zCyvEi91j5c=

  • Недавно просмотренные
  • Избранные объявления (0)
  • Избранные результаты поиска

Восстановление колонок Радиотехника S30 « схемопедия


Достались мне как-то советские колонки S-30. Состояние у них было плачевное: у них не работали динамики (оборвались от старости проводки). В последствии я их сделал, временно подцепив их маленькими проводками.

Они у меня работали недели 2-3 в составе дом. кинотеатра, и в один прекрасный день я загорелся их переделать («моддинговать»).

Основные технические характеристики Радиотехника S30:

Паспортная электрическая мощность не менее30 Вт
Номинальная электрическая мощность10 Вт
Номинальное электрическое сопротивление4 Ома
Номинальное среднее звуковое давление в диапазоне частот от 100 до 4000 Гц1.2 Па
Диапазон воспроизводимых частот не уже 50-18000 Гц
Габаритные размеры АС364x214x195 мм
Масса АС не более6 кг

Что нам понадобится:

Паяльник, прямые руки, канифоль, припой, клей, черные «саморезы», провода, куча свободного времени, автомобильная (велосипедная) камера, пластмассовая труба, вроде все.

Для  начала все полностью разбираем:

Сначала я поменял провода от фильтра до динамиков:

ДО (согласитесь, эти провода хуже):

После (звучание с ними стало лучше):

Проложили провода? Теперь нужно проклеить корпус колонок любым клеем, чтобы не было щелей, я пользовался «силиконовым».

Положил на тягучую массу камеру (вырезал подходящие размеры) и хорошенько придавил (таким образом, камера «приклеится» к корпусу колонки)

Теперь пришла очередь до фильтров, я поменял на них провода.

До:

в стадии разработки:

после:

Пару слов о фильтре:

Если хотим: отключаем блок индикации перегрузки (если усилитель не мощнее 25-30 Вт – иначе потом слушаем с осторожностью) – по схеме режем дорожку со входа (красный провод +) на VD KA522Б (смотрите схему) и выпаиваем конденсатор С2 10 мкФ и транзистор VT2 КТ315б.

Отключаем штекерный разъем и припаиваем провода идущие к динамикам, старые выкидываем! Ставим на их место аудио провода сечением не менее 2,5 мм2, напрямую к плате, с обратной стороны разъема. От динамика НЧ «+» к №2 разъёма и «-» к №3. «Пищалку» (ВЧ) соответственно «+» к №5 и «-» к №2 (так надо – она в противофазе).

Вот схема фильтра.

Если отключать некоторые элементы (которые Вам не нужны)

Можно осторожно поэкспериментировать: доклеить противомагниты нужного размера к 10ГД34 и уменьшить подстрочечным резистором коэффициент резистивного делителя на ВЧ, предварительно отметив исходное положение подстрочечным резистором, чтобы можно было вернуться к исходному состоянию фильтров. Всё это увеличит отдачу на СЧ-ВЧ и общий динамический диапазон. Противомагниты в одной паре приклеены немного разные – подбирал, выравнивая отдачу обоих динамиков на СЧ.

Теперь перейдем к внешней стороне АС:

Если у Вас высох или перегнил ФИ (фазо-инвертер), покупаем подходящую по размерам трубу, режем ее на 2 куска длиной примерно 8-9,5см

И приклеиваем (припаеваем) к месту, где должен стоять ФИ:

Покупаем черные саморезы, и ставим их заместо стандартных креплений:

Результат:

Все собираем, и наслаждаемся звуком!

С уважением, Кудяков Максим (Dragon675 на forum.cxem.net)

«Вакцина от разбитого сердца»: как бы выглядели колонки Кэрри Брэдшоу во время пандемии

Теперь она пишет о последствиях прививки и любви на расстоянии.

Год назад «Афиша Daily» писала, как сценаристка изменила сюжет «Секса в большом городе» с учетом реалий пандемии. Похожую идею реализовала британская актриса и певица Анна-Клэр Уокер. Она снимает серию тиктоков, в которых представляет, как бы выглядели колонки Кэрри Брэдшоу и о чем бы она размышляла, происходи действие сериала в 2020-х.

Новые планы после вакцинации

«Спустя две недели после введения второй дозы вакцины Pfizer я вспомнила, что у меня на понедельник запланирован пикник с подругами, во вторник — свидание с соблюдением социальной дистанции и коктейльная вечеринка в открытом дворике после работы в среду. Столько планов у меня не было за последние полгода! Поэтому я спросила себя: когда это пандемия успела превратиться в ПЛАНдемию?»

Безопасные свидания во время пандемии

«Когда парень, с которым я встречалась, сказал, что не хочет предохраняться (я имею в виду маски), мне стало понятно, что свидания во время пандемии — это как суши по скидке: ты так их хочешь, но нет никаких гарантий, что не заболеешь после».

Любовь на расстоянии

«Только что вернулась домой после третьей попытки свидания во время пандемии. Но не могу сказать, что между нами пробежала искра. Я поняла, что встречаться во время пандемии — это как покупать туфли по каталогу: кажется, что это именно то, чего я хочу, но не могу сказать наверняка, пока не принесу их домой и не примерю. Тогда я задумалась: как пары остаются вместе, соблюдая социальную дистанцию?»

Прививка от разбитого сердца

«Я неважно себя чувствовала, когда проснулась сегодня утром. Не могу сказать, связано ли это с прививкой или с моим новым возлюбленным. Встречаться во время пандемии — словно начинать новый роман: ты в восторге от того, что снова пишешь, но никто не обещает счастливый конец. Тогда я подумала: если бы была вакцина от разбитого сердца, сделали бы мы эту прививку?»

Подробности по теме

«Секс в большом городе», но во время пандемии: в твиттере написали продолжение сериала

«Секс в большом городе», но во время пандемии: в твиттере написали продолжение сериала

В Госдуме решили не запрещать рекламу с помощью мегафонов| Новости общества

Запрет за звуковую рекламу распространится только на аппаратуру, расположенную на зданиях

В Госдуме в третьем чтении рассмотрен законопроект о внесении изменений в ст.19 закона «О рекламе». В пояснительной записке к документу утверждается: «Настоящий проект федерального закона определяет приоритет защиты права граждан на благоприятную среду перед экономической выгодой и предлагает установить запрет на распространение звуковой рекламы с использованием звукотехнического оборудования в жилых домах».

Глава МО Тверской г.Москва Яков Якубович в интервью «Московской газете» выразил опасение, что принятие поправки не повлечет за собой ожидаемого улучшения качества жизни москвичей.

«Принятая норма звучит так: «Распространение звуковой рекламы с использованием звукотехнического оборудования, монтированного и расположенного на внешних стенах, крышах и иных конструктивных элементах зданий, строений, сооружений или вне их, не допускается». На первый взгляд, кажется, что назойливая реклама, которая в Москве все время звучит, запрещается полностью. Однако изначальная, первая редакция этого документа, содержала расширенную версию: запрещалось, например, использование любой звукоусиливающей аппаратуры, в том числе мегафонов, разных устройств, которые раздатчики рекламы вешают на грудь. Теперь запрещаются только те колонки, которые смонтированы и закреплены на зданиях», — рассказал Якубович.

По мнению политика, в результате такой редактуры у недобросовестных предпринимателей остается две «лазейки» для продолжения деятельности: «Во-первых, это использование звукоусиливающей аппаратуры, несмонтированной и нерасположенной на зданиях. Второе — если это, к примеру, кафе, то можно повесить колонки с музыкой на летнюю веранду и включить их в допустимых пределах. Это закон «О рекламе» также не запрещает, поскольку реклама — это информация, обращенная к неопределенному кругу лиц для привлечения внимания к товару или услуге. Музыка не несет в себе такой информации, то есть формальных преград нет. Вызывает возмущение, что правительство не поддержало эти два запрета, сочтя их чрезмерными», — объяснил он.

Якубович считает, что шум является одной из самых важных проблем для столицы, особенно для ее центральных районов. Поэтому закон о запрете шума должен быть связан и с рекламой.

«Безусловно, реклама — двигатель торговли. Но жители многоквартирных домов, люди, которые работают в офисах не должны от этого страдать. Во-первых, это очень сильно раздражает, является источником разных заболеваний, в том числе психических. Во-вторых, звук звуку рознь. Есть приятная умиротворяющая музыка, а есть монотонный текст, который постоянно повторяется и фактически производит такой же эффект, как постоянно падающая капля (в Китае была такая пытка). В этой связи такое половинчатое решение — это лучше, чем ничего, но оно оставляет возможности для недобросовестных рекламодателей и тем самым сильно девальвирует эту инициативу», — подчеркнул глава МО Тверской.

Ранее «Московская газета» писала о том, как москвичам в разных районах навязчиво предлагают товары сомнительного качества и мешают спокойно жить. Так, Жители Нагорного района жаловались, что на улице сотрудники магазинов пристают и не дают прохода, а дома такая реклама мешает полноценному отдыху после рабочего дня.

Кандидат юридических наук Екатерина Скосаренко объяснила, какие действия могут предпринять горожане для избавления от назойливых промоутеров. Среди возможных шагов юрист назвала вызов полиции с целью замерить уровень шума и обращение в электронную приемную Роспотребнадзора.

Жители Басманного района в свою очередь нашли способ борьбы с громкой и навязчивой рекламой рядом с жилыми домами.

Жизнь и искусство — The Daily Texan

Эрика Рич

Персонал The Daily Texan по жизни и искусству слева направо

Все, что нам нужно сказать, можно описать в 30 словах. Наше время здесь колеблется от шести месяцев до пяти лет, и мы работаем от музыкальных обзоров до написания художественных статей. Несмотря на то, что наш опыт можно было бы сравнить с романом о количестве дюймов, мы считаем, что то, что нужно сказать, можно сделать с меньшими затратами. Каждое слово имеет значение.

Янтарь Genuske

Я начинал как репортер.Два с половиной года спустя я ухожу как рассказчик. Спасибо за уроки. Будь проклят за круги под глазами. Каждое слово имеет значение. Техас навсегда.

Эмбер Генуске начала работать в Техасе весной 2009 года в качестве штатного корреспондента по вопросам жизни и искусства. С тех пор она была младшим редактором DT Weekend, младшим редактором журнала Life and Arts, а в настоящее время — редактором журнала Life and Arts.

Франсиско Марин

Работа в Техасе в последние несколько лет оказала влияние на мою жизнь, и я буду всегда дорожить ею и никогда не забуду.Всем, с кем я встречался, брал интервью, работал: спасибо.

Франсиско Марин начал работать в The Daily Texan осенью 2006 года в качестве редактора. Другие должности включали помощника начальника копировального отдела, редактора DT Weekend, помощника редактора новостей, помощника управляющего редактора и писателя Life and Arts.

Уильям Джеймс
Работа в The Daily Texan дала мне возможность стать журналистом и писать на самые разные темы. Не могу дождаться начала карьеры!

Уильям Джеймс работал в Техасе весной 2011 года в качестве штатного писателя по вопросам жизни и искусства и генерального репортера.

Джули Рене Тран

Приятно гоняться за историями и жить в отрывках из жизни других.
Иногда я забывала жить своей.

Но запомнившаяся глава с загнутыми углами, одно счастливое, живое время.

Джули Рене Тран начала работать в The Daily Texan осенью 2008 года в качестве дизайнера страниц. Среди других должностей — писатель Life and Arts и старший автор художественных фильмов.

Прасерт Присциллы Тотияпунг

Спасибо, те, кто сопровождал путешествие и завещал свои истории.
Мир захватывающий и неуловимый. Всем исследователям, чемпионам и рассказчикам — поехали. Pase lo que pase.

Присцилла Тотияпунгпрасерт начала работать в Daily Texan осенью 2008 года в качестве генерального репортера. Она была младшим редактором журнала Life and Arts, старшим писателем, старшим репортером и писателем журнала Life and Arts.

Колонки для ГХ

Agilent — Купить колонки Agilent для ГХ онлайн

Оптимальный хроматографический параметр

Agilent — это продукты, которые производятся по шаблонам для конкретной компании, обеспечивая неизменно высокое качество и сводя к минимуму простои во время рабочего процесса.Колонки для ГХ обладают высокой инертностью против кислот, щелочей и смешанных функциональных соединений. Их высокая воспроизводимость и низкая кровоточивость также говорят о превосходных продуктах. Слив из колонки может снизить спектральное качество МС, сократить время работы и срок службы колонки. Колонки Agilent J&W предлагают широчайший выбор стандартных фаз с низким содержанием свинца, а также стационарных фаз с максимальной инертностью при высоких температурах — особенно для приложений МС с ионной ловушкой.

Все колонки также обеспечивают точные характеристики коэффициентов удерживания (k) и обеспечивают постоянное удерживание и разделение. Кроме того, они имеют большое количество теоретических почв на метр и узкие показатели удерживания. Это означает узкие пики и улучшенное разрешение близко элюируемых пиков.

Строгий контроль качества

Строгое тестирование качества Agilent гарантирует надежные качественные и количественные результаты — даже для самых сложных разделений. Например, в компании Agilent отношения пикового сигнала к пику измеряются как для кислот, так и для щелочей, чтобы обеспечить максимальную производительность для самого широкого диапазона приложений.Точно так же контролируется симметрия пиков и хвосты для широкого диапазона химически активных веществ.

Различные линейки колонок Agilent J&W для ГХ позволяют выбрать идеальную колонку для любого применения:

Ультра-инертные колонки: для анализа кислот, щелочей и других активных веществ, а также для анализа следов. Высокая инертность положительно сказывается на чувствительности, производительности и достоверности результатов.

• Столбцы высокой эффективности : для анализа, когда фактор времени имеет решающее значение.Это касается, например, высокопроизводительного скрининга, мониторинга быстрых процессов, разработки методов или аналитов, требующих быстрого применения.

• Колонки для ГХ / МС с низким уносом: Эти колонки, специально разработанные для анализа следов, характеризуются низким уносом из колонки и высокой инертностью даже при высоких температурах.

• Полисилоксановые колонки премиум-класса: Из-за различных стационарных фаз в этой линейке продуктов имеется ряд различных колонок.Все они отличаются своей прочностью и надежностью.

Колонки с полиэтиленгликолем (ПЭГ): Эти колонки с уникальными фазовыми характеристиками подлежат строгим правилам и контролю в отношении сшивания и дезактивации.

• Специальные колонки: Они соответствуют строгим требованиям для высокотемпературных анализов, а также биологических исследований, анализов пестицидов и нефти, а также анализа тяжелых и легких летучих аналитов.

• Колонки PLOT: С помощью этих колонок можно идеально разделить соединения, которые являются газообразными при комнатной температуре. Это могут быть постоянные газы, низкомолекулярные изомеры углеводородов или летучие полимеры. Реактивные аналиты, такие как газы, амины или гидриды, также могут быть разделены с помощью этих колонок.

30 дюймов встраиваемая морозильная колонка (левая распашная дверь)

Более 250 конфигураций

Морозильник или холодильник.Левостороннее или правостороннее качание. Один, два, три столбца подряд. Четыре варианта ширины. Благодаря 12 вариантам, состоящим из одного блока, 75 комбинациям из двух блоков и более 250 комбинациям из трех блоков, конфигурация — это то, где начинается индивидуальный заказ.

Божественное замораживание

Одна провокационная воздушная вышка. Два прецизионных датчика. Калибровка каждую секунду. Вместе они предотвращают колебания температуры в морозильной камере и безупречно охлажденные спиртные напитки.

Удаленный доступ

Открытая дверь.Перебои в подаче электроэнергии. Изменения фильтра. Подключайтесь к Wi-Fi для уведомлений в реальном времени и управляйте своими столбцами из любой точки Коснитесь и проведите пальцем на устройствах iOS и Android. 1

Эклиптическое Освещение

Живите вне тени. Избавившись от темных пятен, отбрасываемых устаревшим освещением шайбы, более 650 светодиодов обрамляют и заполняют вашу колонну, оживая при нажатии на элементы управления. Каждая зона пробуждается и пульсирует, когда вы формируете колонну в соответствии со своими желаниями.

Дерзкий обсидиановый интерьер

Эта эксклюзивная в отрасли темная отделка, вдохновленная красотой вулканического стекла, сочетается с отражающим и высококонтрастным стилем. Откажитесь от бесчувственного, безжизненного сосуда из жесткой стали. Позвольте прекрасным блюдам и напиткам возникать изнутри ваших колонн, как яркое искусство, умоляющее о том, чтобы их поглотили.

Цельное стекло и металл

Цельнометаллические каркасы для корзин и полок.Толстое, устойчивое к запаху твердое стекло. Силовое поле на краю, предотвращающее вторичные эффекты. К черту дешевый пластик в роскошных дверных ящиках, полках и вкладышах.

Элементы управления эмоциями

На уровне пояса эта панель приглашает прикоснуться, бросая вызов идее о том, что элементы управления должны быть вне поля зрения и вне досягаемости. Контролируйте каждую зону и выбирайте предустановки, чтобы уговорить ароматы ваших продуктов, мяса, напитков, спиртных напитков и т. Д. — и доминировать в своей области в соответствии со своими желаниями.

Приглушенная акустика

Неслыханно. У нас децибел на децибел, одна из самых бесшумных лидирующих роскошных встроенных колонок. Отбрасывая циклы резкого запуска и остановки, наши колонки избегают перепадов температуры и влажности, ненавязчиво работая в фоновом режиме. Brilliance не обязательно заявлять о себе, это просто так.

Ящики Shapeshifter (морозильная камера)

Выделите ящик для мороженого.Или тесто для печенья. Или водку. Используйте все наши предустановки, чтобы настроить эти ящики для постоянно меняющихся удовольствий.

Режим DeepFreeze®

Внутренняя температура резко упала до -8ºF — арктическое убежище для замороженных продуктов. Остерегайтесь кристаллов льда. Индикатор PureFreeze® показывает, что это идеальная температура для сохранения вкуса и свежести.

Умная интеграция

Используйте голосовые команды с устройством с поддержкой Alexa или Google Assistant для плавного взаимодействия. 2

Эксперты по запросу

Свяжитесь с эпицентром JennAir через чат, электронную почту или позвоните, чтобы узнать о блестящих умах экспертов, которые знают бытовую технику JennAir® как внутри, так и снаружи. Получите диагностические коды в приложении, и они развернут службу, наиболее подходящую для вашей колонки. 3

Ежемесячные отчеты

Получайте исчерпывающую информацию о состоянии и поведении ваших столбцов, месяц за месяцем, наполненную вдохновением, подобранным, чтобы дополнить ваш образ жизни. 4

Бесшовные штрихи

Благодаря скрытой дверце колонны остаются инкогнито, пока вы не распахнетесь настежь. Первые в отрасли петли из обсидиана и скрытые детали растворяются в вулканической среде.

Жесткие стальные дверные панели

Роскошь не трясется. Эта панель имеет прочную деревянную основу.

Удар ногой United Dual Toe-Kick

Двойные стойки, одиночный удар пальцем.Единый внешний вид, доступный в конфигурациях разной ширины.

Низкий воздушный поток

Вентиляционные отверстия в основании наших столбцов добавляют больше полезного пространства наверху и создают четкие линии по всему периметру.

Ящики с плавным закрытием

Плавные ходы. Каждый ящик открывается и закрывается плавно и бесшумно даже при полной загрузке.

Призма Ледяная

Медленное таяние, уменьшение шипения.Почувствуйте кристально чистый поцелуй льда на своем языке. Наш лед в форме пирамиды идеально подойдет для вашего следующего коктейля.

Макс Ice

Max Ice производит четыре фунта призматического льда за 24 часа — даже из приложения.

Сертификат ENERGY STAR®

Колонки JennAir® сертифицированы ENERGY STAR®.

Магнитное уплотнение

Мы обрамляем и облицовываем наши колонны металлом, а не бесхребетным пластиком устаревшей роскоши.Мощные магниты в наших прокладках непосредственно захватывают колонну, создавая герметичное уплотнение.

Режим отпуска (только приложение)
6

Переключитесь в режим отпуска, когда вас нет дома, даже если вы уже в отпуске, когда не забываете использовать его. 5 Vacation Mode переключается в состояние низкого энергопотребления, позволяя изоляции колонки сохранять пищу холодной.
6 Экономьте энергию, находясь вне дома, даже если вы уже в отпуске, когда не забываете настроить его.

Субботний режим

Позволяет открывать или закрывать дверь холодильника или морозильника во время субботы или других религиозных праздников без прямого включения или выключения какого-либо света, цифровых индикаторов, соленоидов, вентиляторов, клапанов, значков, звуковых сигналов, сигналов тревоги или компрессора.

Адаптируемая установка

Новое строительство.Замена встроенных. Обновление с некачественных моделей. Наши колонны легко адаптируются к условиям на месте установки, благодаря наличию нескольких подсобных помещений.

Колонны MPLC (10-30 бар)

Колонки Peak MPLC DAC предназначены для представление. Колонны имеют переменную длину станины и предназначены для приложения низкого давления.
Колонны спроектированы с внутренним гидравлическим сжатием, что позволяет сэкономить место в конструкции.Особенно, когда кровати упакованы, это преимущество за счет высокой мобильности, например через дверные проемы.
Такая же конструкция распределителя и фритты сверху и снизу колонке, чтобы обеспечить направление потока как вверх, так и вниз, а также обеспечить равномерно распределенный поток через уплотненный слой.
Простота в обращении и обслуживании с акцентом на безопасность.

Технические характеристики
Диаметр колонны 100-1600 мм.
Длина насыпной станины 50-1000 мм.
Расчетное давление до 30 бар.
Проектирование потока в соответствии с требованиями заказчика.

Высокопроизводительное уплотнение
Специальная конструкция распределителя обеспечивает равномерный поток через кровать.
Впускной клапан для жидкого навоза для быстрой и простой упаковки.
Выпускной клапан для жидкого навоза для быстрой и легкой распаковки без открытия колонка.
Переупаковка без вскрытия колонки.
Воспроизводимая упаковка каждый раз.
Упаковка может быть автоматизирована.

Санитарное исполнение
Впускной и выпускной клапан в санитарном исполнении.
Подключения сантехнического исполнения.
Минимальные мертвые объемы внутри колонн позволяют выполнять полную CIP.

Гибкий
Мобильная конструкция позволяет перемещать колонны. внутри объекта, например при необходимости сделать набивку колонки в в одной области, а производство в другой.
Простая установка и подключение к другому оборудованию.
Съемные фритты для легкой замены при очистке изменение цели или продукта. Плиты фритты доступны в диапазоне с размером пор от 2 до 75 мкм.

Материалы и конструкция
Конструкция: все колонки имеют маркировку CE и соответствуют требованиям cGMP.
Детали, контактирующие с продуктом: нержавеющая сталь 316L, дуплекс или Хастеллой.
Уплотнения из ПЭНД или ПТФЭ одобрены FDA.
Материалы (класс VI Фармакопеи США не является обязательным).
Строительные нормы: PED для Европы. ASME для США.
Коды проектирования: ASME BP.

Квалификация, проверка и услуги
Peak Biotech предлагает полностью подтвержденную квалификацию пакет (например, FAT, SAT, IQ, OQ & PQ) для всего оборудования.

Для получения дополнительной информации нажмите квалификация.

,

Что такое колонный холодильник

Когда большинство людей представляют себе кухню своей мечты, встроенное охлаждение является основным компонентом.Встроенные холодильники придают домашней кухне безупречный современный вид, особенно если они дополняются настенной духовкой, варочной панелью и / или другими встроенными приборами. Недавно мы выделили несколько отличных встроенных холодильников, которые стоит рассмотреть на 2017 год, в списке, который включает в себя встроенные холодильники с французскими дверцами, бок о бок и холодильники с нижней морозильной камерой, но есть еще один вариант, который позволяет настраивать, чего вы не можете получить от них. традиционные холодильники: колонное охлаждение.

Что такое холодильная / морозильная колонка?

Термин «колонна» в отношении охлаждения по-прежнему широко используется в отрасли, но для всех целей и задач колонна — это любое полноразмерное одноцелевое устройство (т.е. полностью холодильник, морозильная камера или винная система), который встроен в стену. Вы можете соединить холодильную колонку с морозильной камерой, чтобы они выглядели бок о бок.

В чем преимущество холодильных / морозильных колонн по сравнению со встроенными бок о бок холодильниками?

Самым большим преимуществом колонного охлаждения является превосходная настраиваемость. В отличие от традиционных встраиваемых бок о бок холодильных установок, колонные блоки позволяют легко соединить холодильную колонну любого размера с морозильной колонной любого размера.Если вы хотите, чтобы винный погреб был встроен прямо между вашим холодильником и морозильной камерой или морозильник был точно размером с ваш холодильник, колонны — это то, что вам нужно.

Давайте посмотрим на некоторые из самых популярных — и наиболее рекомендуемых нами — пар холодильных и морозильных колонок.

Холодильная колонка Sub-Zero IC30R и морозильная колонка IC30F (Панельные модели)

Колонки IC30

Sub-Zero дают вам прекрасную свободу для настройки. Во-первых, холодильная и морозильная колонки доступны с поворотной дверцей с левой или с правой дверцей, поэтому их можно встраивать с любой стороны друг от друга.Кроме того, холодильная колонка доступна с диспенсером для льда и воды или без него, в зависимости от ваших предпочтений. А поскольку это модели, готовые к использованию в панелях, вы можете настроить внешний вид по своему усмотрению.

С обеими колонками шириной 30 дюймов вы получаете 60-дюймовую систему охлаждения — больше, чем вы когда-либо могли бы получить от стандартного бок о бок холодильника. Если вас немного меньше беспокоит морозильная камера, вы можете легко выбрать вместо нее 24-дюймовую морозильную колонку IC24FI.

Холодильная колонка и морозильная камера Gaggenau Vario серии 400 (для панельных моделей)

Холодильные колонны

Gaggenau серии 400 имеют ширину 24 или 30 дюймов с соответствующей 24-дюймовой морозильной стойкой. Разработанные немецким языком для современной эстетики, подборка колонок Gaggenau дает вам возможность построить красивую «холодную стену». Вы даже можете соединить эти колонки с 24-дюймовым винным холодильником серии Vario 400, который вмещает до 99 бутылок.

Холодильная и морозильная колонки серии MasterCool Miele

Miele является новатором в области холодоснабжения на протяжении многих лет, и их набег на колонны является захватывающим достижением. Колонны серии MasterCool доступны в виде панелей или с дверцей из нержавеющей стали. Как и в серии Sub-Zero, выделенной выше, каждая колонка доступна с петлями, расположенными справа или слева, поэтому холодильник и морозильник можно установить с любой стороны друг от друга.А с опцией готовой панели их можно спроектировать так, чтобы они соответствовали вашей мебели. Miele производит надежные холодильники со сложной системой охлаждения и несколькими удобными функциями, и их колонны не являются исключением. В частности, эти модели поддерживают RemoteVision, что означает, что Miele может удаленно контролировать их и предупреждать вас, если они требуют ухода.

Серия Miele MasterCool — одна из наиболее настраиваемых доступных линий столбцов, поскольку эти столбцы доступны в трех вариантах ширины: 22, 30 или 36 дюймов.

Холодильная и морозильная колонки Viking Professional серии 5

Надоел внешний вид из нержавеющей стали? Не хотите возиться с настраиваемыми панелями? Viking предлагает восемь различных цветовых вариантов в своей серии Professional 5. Кроме того, эти стойки доступны с петлями, расположенными справа или слева, для гибкости установки. Внутри мощная система управления ProChill от Viking обеспечивает выдающуюся эффективность охлаждения.Компрессор повышающей передачи постоянного тока с регулируемой скоростью обеспечивает быстрое и эффективное охлаждение продуктов. Компания Viking не просто производит холодильники, которые хорошо выглядят — они работают надежно и бесшумно.

Эти колонны доступны шириной 30 и 36 дюймов, что означает, что вы можете получить до 72 дюймов пространства в холодильнике и морозильной камере, сохраняя при этом вид бок о бок. Или вы можете выбрать 36-дюймовую холодильную колонку с 30-дюймовой морозильной камерой.

Обзор формул — Excel

Если вы новичок в Excel в Интернете, вы скоро обнаружите, что это больше, чем просто сетка, в которую вы вводите числа в столбцах или строках.Да, вы можете использовать Excel в Интернете, чтобы найти итоги для столбца или ряда чисел, но вы также можете рассчитать ипотечный платеж, решить математические или инженерные задачи или найти лучший сценарий на основе переменных чисел, которые вы вставляете.

Excel в Интернете делает это с помощью формул в ячейках. Формула выполняет вычисления или другие действия с данными на вашем листе. Формула всегда начинается со знака равенства (=), за которым могут следовать числа, математические операторы (например, знак плюс или минус) и функции, которые действительно могут расширить возможности формулы.

Например, следующая формула умножает 2 на 3, а затем прибавляет 5 к этому результату, чтобы получить ответ: 11.

= 2 * 3 + 5

В следующей формуле используется функция PMT для расчета ипотечного платежа (1 073,64 доллара США), который основан на 5-процентной процентной ставке (5%, разделенные на 12 месяцев, равны ежемесячной процентной ставке) в течение 30-летнего периода (360 месяцев). ) для кредита в размере 200 000 долларов США:

= PMT (0,05 / 12,360,200000)

Вот несколько дополнительных примеров формул, которые можно вводить на листе.

  • = A1 + A2 + A3 Складывает значения в ячейках A1, A2 и A3.

  • = КОРЕНЬ (A1) Использует функцию КОРЕНЬ для возврата квадратного корня из значения в A1.

  • = СЕГОДНЯ () Возвращает текущую дату.

  • = UPPER («hello») Преобразует текст «hello» в «HELLO» с помощью функции рабочего листа UPPER .

  • = ЕСЛИ (A1> 0) Проверяет ячейку A1, чтобы определить, содержит ли она значение больше 0.

Части формулы

Формула также может содержать любое или все из следующего: функции, ссылки, операторы и константы.

1. Функции: Функция PI () возвращает значение числа пи: 3,142 …

.

2.Оператор (каретка) возводит число в степень, а оператор * (звездочка) умножает числа.

Использование констант в формулах

Константа — это значение, которое не вычисляется; он всегда остается прежним. Например, дата 10/9/2008, число 210 и текст «Квартальная прибыль» — все константы. Выражение или значение, полученное в результате выражения, не является константой. Если вы используете в формуле константы вместо ссылок на ячейки (например, = 30 + 70 + 110), результат изменится, только если вы измените формулу.

Использование операторов вычислений в формулах

Операторы определяют тип вычислений, которые вы хотите выполнить для элементов формулы. Существует порядок, в котором выполняются вычисления по умолчанию (это соответствует общим математическим правилам), но вы можете изменить этот порядок, используя круглые скобки.

Типы операторов

Существует четыре различных типа операторов вычислений: арифметика, сравнение, объединение текста и ссылка.

Арифметические операторы

Для выполнения основных математических операций, таких как сложение, вычитание, умножение или деление; комбинировать числа; и для получения числовых результатов используйте следующие арифметические операторы.

Арифметический оператор

Значение

Пример

+ (плюс)

Дополнение

3 + 3

— (знак минус)

Вычитание
Отрицание

3–1
–1

* (звездочка)

Умножение

3 * 3

/ (косая черта)

Дивизия

3/3

% (знак процента)

процентов

20%

^ (каретка)

Возведение в степень

3 ^ 2

Операторы сравнения

Вы можете сравнить два значения с помощью следующих операторов.Когда два значения сравниваются с помощью этих операторов, результатом является логическое значение — ИСТИНА или ЛОЖЬ.

Оператор сравнения

Значение

Пример

= (знак равенства)

равно

A1 = B1

> (знак больше)

Больше

A1> B1

<(знак меньше)

Менее

A1

> = (знак больше или равно)

Больше или равно

A1> = B1

<= (знак меньше или равно)

Меньше или равно

A1 <= B1

<> (знак отличия)

Не равно

A1 <> B1

Оператор конкатенации текста

Используйте амперсанд ( и ) для объединения (объединения) одной или нескольких текстовых строк в один фрагмент текста.

Текстовый оператор

Значение

Пример

и (амперсанд)

Соединяет или объединяет два значения для создания одного непрерывного текстового значения

«Север» и «ветер» дают «Бортвинд»

Справочные операторы

Объедините диапазоны ячеек для вычислений с помощью следующих операторов.

Справочник оператора

Значение

Пример

: (двоеточие)

Оператор диапазона, который создает одну ссылку на все ячейки между двумя ссылками, включая две ссылки.

B5: B15

, (запятая)

Оператор объединения, который объединяет несколько ссылок в одну ссылку

СУММ (B5: B15, D5: D15)

(космос)

Оператор пересечения, который создает одну ссылку на ячейки, общие для двух ссылок

B7: D7 C6: C8

Порядок, в котором Excel в Интернете выполняет операции с формулами

В некоторых случаях порядок, в котором выполняется вычисление, может повлиять на возвращаемое значение формулы, поэтому важно понимать, как этот порядок определяется и как вы можете изменить порядок для получения желаемых результатов.

Порядок расчета

Формулы вычисляют значения в определенном порядке. Формула всегда начинается со знака равенства ( = ). Excel в Интернете интерпретирует символы, следующие за знаком равенства, как формулу. После знака равенства идут вычисляемые элементы (операнды), например константы или ссылки на ячейки. Они разделены операторами вычисления. Excel в Интернете вычисляет формулу слева направо в соответствии с определенным порядком для каждого оператора в формуле.

Приоритет оператора

Если вы объедините несколько операторов в одной формуле, Excel в Интернете выполнит операции в порядке, указанном в следующей таблице. Если формула содержит операторы с одинаковым приоритетом, например, если формула содержит оператор умножения и деления, Excel в Интернете оценивает операторы слева направо.

Возведение в степень

* и /

Умножение и деление

+ и —

Сложение и вычитание

и

Соединяет две строки текста (конкатенация)

=
<>
<=
> =
<>

Сравнение

Использование скобок

Чтобы изменить порядок вычисления, заключите в круглые скобки ту часть формулы, которая будет вычисляться первой.Например, следующая формула дает 11, потому что Excel в Интернете выполняет умножение перед сложением. Формула умножает 2 на 3, а затем прибавляет 5 к результату.

= 5 + 2 * 3

Напротив, если вы используете круглые скобки для изменения синтаксиса, Excel в Интернете складывает 5 и 2, а затем умножает результат на 3, чтобы получить 21.

= (5 + 2) * 3

В следующем примере круглые скобки, заключающие первую часть формулы, заставляют Excel в Интернете сначала вычислить B4 + 25, а затем разделить результат на сумму значений в ячейках D5, E5 и F5.

= (B4 + 25) / СУММ (D5: F5)

Использование функций и вложенных функций в формулах

Функции — это предопределенные формулы, которые выполняют вычисления с использованием определенных значений, называемых аргументами, в определенном порядке или структуре. Функции можно использовать для выполнения простых или сложных вычислений.

Синтаксис функций

Следующий пример функции ОКРУГЛ , округляющей число в ячейке A10, иллюстрирует синтаксис функции.

1. Структура. Структура функции начинается со знака равенства (=), за которым следует имя функции, открывающая скобка, аргументы функции, разделенные запятыми, и закрывающая скобка.

2. Название функции. Чтобы просмотреть список доступных функций, щелкните ячейку и нажмите SHIFT + F3.

3. Аргументы. Аргументы могут быть числами, текстом, логическими значениями, такими как ИСТИНА или ЛОЖЬ, массивами, значениями ошибок, такими как # Н / Д, или ссылками на ячейки.Назначенный вами аргумент должен давать допустимое значение для этого аргумента. Аргументы также могут быть константами, формулами или другими функциями.

4. Подсказка аргумента. Всплывающая подсказка с синтаксисом и аргументами появляется при вводе функции. Например, введите = ОКРУГЛ (, и появится всплывающая подсказка. Всплывающие подсказки появляются только для встроенных функций.

)

Ввод функций

При создании формулы, содержащей функцию, вы можете использовать диалоговое окно Вставить функцию , чтобы помочь вам ввести функции рабочего листа.Когда вы вводите функцию в формулу, диалоговое окно Вставить функцию отображает имя функции, каждый из ее аргументов, описание функции и каждого аргумента, текущий результат функции и текущий результат всю формулу.

Чтобы упростить создание и редактирование формул и минимизировать ошибки ввода и синтаксические ошибки, используйте автозаполнение формул. После того, как вы введете = (знак равенства) и начальные буквы или триггер отображения, Excel в Интернете отобразит под ячейкой динамический раскрывающийся список допустимых функций, аргументов и имен, соответствующих буквам или триггеру.Затем вы можете вставить элемент из раскрывающегося списка в формулу.

Функции вложенности

В некоторых случаях вам может потребоваться использовать функцию как один из аргументов другой функции. Например, в следующей формуле используется вложенная функция СРЕДНИЙ и результат сравнивается со значением 50.

1. Функции СРЕДНЕЕ и СУММ вложены в функцию ЕСЛИ.

Действительный возврат Когда вложенная функция используется в качестве аргумента, вложенная функция должна возвращать тот же тип значения, что и аргумент.Например, если аргумент возвращает значение ИСТИНА или ЛОЖЬ, вложенная функция должна возвращать значение ИСТИНА или ЛОЖЬ. Если функция не работает, Excel в Интернете отображает # ЗНАЧ! значение ошибки.

Пределы уровней вложенности Формула может содержать до семи уровней вложенных функций. Когда одна функция (назовем эту функцию B) используется в качестве аргумента в другой функции (назовем эту функцию A), функция B действует как функция второго уровня. Например, функция СРЕДНИЙ и функция СУММ являются функциями второго уровня, если они используются в качестве аргументов функции IF .Функция, вложенная во вложенную функцию AVERAGE , становится функцией третьего уровня и так далее.

Использование ссылок в формулах

Ссылка определяет ячейку или диапазон ячеек на листе и сообщает Excel в Интернете, где искать значения или данные, которые вы хотите использовать в формуле. Вы можете использовать ссылки, чтобы использовать данные, содержащиеся в разных частях листа, в одной формуле или использовать значение из одной ячейки в нескольких формулах.Вы также можете ссылаться на ячейки на других листах в той же книге и на другие книги. Ссылки на ячейки в других книгах называются ссылками или внешними ссылками.

Эталонный стиль A1

Стиль ссылки по умолчанию По умолчанию Excel в Интернете использует стиль ссылки A1, который относится к столбцам с буквами (от A до XFD, всего 16 384 столбца) и относится к строкам с числами (от 1 до 1 048 576). Эти буквы и цифры называются заголовками строк и столбцов.Чтобы сослаться на ячейку, введите букву столбца, а затем номер строки. Например, B2 относится к ячейке на пересечении столбца B и строки 2.

Для ссылки на

Использовать

Ячейка в столбце A и строке 10

A10

Диапазон ячеек в столбце A и строках с 10 по 20

A10: A20

Диапазон ячеек в строке 15 и столбцах с B по E

B15: E15

Все ячейки в строке 5

5: 5

Все ячейки в строках с 5 по 10

5:10

Все ячейки в столбце H

H: H

Все ячейки в столбцах с H по J

H: J

Диапазон ячеек в столбцах с A по E и строках с 10 по 20

A10: E20

Создание ссылки на другой рабочий лист В следующем примере функция рабочего листа AVERAGE вычисляет среднее значение для диапазона B1: B10 на листе с именем Marketing в той же книге.

1. Ссылается на рабочий лист «Маркетинг

«.

2. Относится к диапазону ячеек от B1 до B10, включая

.

3. Отделяет ссылку на лист от ссылки на диапазон ячеек

.

Разница между абсолютными, относительными и смешанными ссылками

Относительные ссылки Относительная ссылка на ячейку в формуле, например A1, основана на относительном положении ячейки, содержащей формулу, и ячейки, на которую ссылается ссылка.Если положение ячейки, содержащей формулу, изменится, ссылка будет изменена. Если вы копируете или заполняете формулу по строкам или столбцам вниз, ссылка автоматически корректируется. По умолчанию в новых формулах используются относительные ссылки. Например, если вы скопируете или заполните относительную ссылку из ячейки B2 в ячейку B3, она автоматически изменится с = A1 на = A2.

Абсолютные ссылки Абсолютная ссылка на ячейку в формуле, например $ A $ 1, всегда ссылается на ячейку в определенном месте.Если положение ячейки, содержащей формулу, изменится, абсолютная ссылка останется прежней. Если вы копируете или заполняете формулу по строкам или столбцам вниз, абсолютная ссылка не корректируется. По умолчанию в новых формулах используются относительные ссылки, поэтому вам может потребоваться переключить их на абсолютные ссылки. Например, если вы скопируете или заполните абсолютную ссылку из ячейки B2 в ячейку B3, она останется неизменной в обеих ячейках: = $ A $ 1.

Смешанные ссылки Смешанная ссылка имеет либо абсолютный столбец и относительную строку, либо абсолютную строку и относительный столбец.Абсолютная ссылка на столбец принимает форму $ A1, $ B1 и т. Д. Абсолютная ссылка на строку принимает форму A $ 1, B $ 1 и т. Д. Если положение ячейки, содержащей формулу, изменяется, относительная ссылка изменяется, а абсолютная ссылка не изменяется. Если вы копируете или заполняете формулу по строкам или столбцам вниз, относительная ссылка корректируется автоматически, а абсолютная ссылка не корректируется. Например, если вы скопируете или заполните смешанную ссылку из ячейки A2 в B3, она изменится с = A $ 1 на = B $ 1.

Трехмерный эталонный стиль

Удобная ссылка на несколько листов Если вы хотите анализировать данные в одной и той же ячейке или диапазоне ячеек на нескольких листах в книге, используйте трехмерную ссылку. Трехмерная ссылка включает ссылку на ячейку или диапазон, которой предшествует диапазон имен рабочих листов. Excel в Интернете использует любые листы, хранящиеся между начальным и конечным именами справочника. Например, = СУММ (Лист2: Лист13! B5) добавляет все значения, содержащиеся в ячейке B5 на всех листах между Листом 2 и Листом 13 включительно.

  • Вы можете использовать трехмерные ссылки для ссылки на ячейки на других листах, для определения имен и для создания формул с помощью следующих функций: SUM, AVERAGE, AVERAGEA, COUNT, COUNTA, MAX, MAXA, MIN, MINA, PRODUCT, STDEV.P, STDEV.S, STDEVA, STDEVPA, VAR.P, VAR.S, VARA и VARPA.

  • 3-D ссылки не могут использоваться в формулах массива.

  • Трехмерные ссылки нельзя использовать с оператором пересечения (одиночный пробел) или в формулах, которые используют неявное пересечение.

Что происходит при перемещении, копировании, вставке или удалении рабочих листов Следующие примеры объясняют, что происходит, когда вы перемещаете, копируете, вставляете или удаляете рабочие листы, включенные в трехмерную ссылку. В примерах используется формула = СУММ (Лист2: Лист6! A2: A5) для добавления ячеек с A2 по A5 на листы со 2 по 6.

  • Вставить или скопировать Если вы вставляете или копируете листы между Sheet2 и Sheet6 (конечными точками в этом примере), Excel в Интернете включает в вычисления все значения в ячейках с A2 по A5 из добавленных листов.

  • Удалить Если вы удаляете листы между Sheet2 и Sheet6, Excel в Интернете удаляет их значения из расчета.

  • Переместить Если вы перемещаете листы между Sheet2 и Sheet6 в место за пределами указанного диапазона листов, Excel в Интернете удаляет их значения из расчета.

  • Перемещение конечной точки Если вы перемещаете Sheet2 или Sheet6 в другое место в той же книге, Excel в Интернете корректирует вычисление, чтобы разместить новый диапазон листов между ними.

  • Удалить конечную точку Если вы удалите Sheet2 или Sheet6, Excel в Интернете скорректирует вычисление, чтобы разместить диапазон листов между ними.

Эталонный стиль R1C1

Вы также можете использовать ссылочный стиль, в котором пронумерованы и строки, и столбцы на листе. Ссылочный стиль R1C1 полезен для вычисления позиций строк и столбцов в макросах.В стиле R1C1 Excel в Интернете указывает расположение ячейки с помощью буквы «R», за которой следует номер строки, и буквы «C», за которой следует номер столбца.

Номер ссылки

Значение

R [-2] C

Относительная ссылка на ячейку двумя строками вверх и в том же столбце

R [2] C [2]

Относительная ссылка на ячейку двумя строками вниз и двумя столбцами вправо

R2C2

Абсолютная ссылка на ячейку во второй строке и во втором столбце

R [-1]

Относительная ссылка на всю строку над активной ячейкой

R

Абсолютная ссылка на текущую строку

Когда вы записываете макрос, Excel в Интернете записывает некоторые команды, используя ссылочный стиль R1C1.Например, если вы записываете команду, такую ​​как нажатие кнопки Автосумма , чтобы вставить формулу, которая добавляет диапазон ячеек, Excel в Интернете запишет формулу, используя ссылки в стиле R1C1, а не в стиле A1.

Использование имен в формулах

Вы можете создавать определенные имена для представления ячеек, диапазонов ячеек, формул, констант или Excel для веб-таблиц. Имя — это значимое сокращение, которое упрощает понимание цели ссылки на ячейку, константы, формулы или таблицы, каждая из которых может быть трудна для понимания на первый взгляд.Следующая информация показывает распространенные примеры имен и то, как их использование в формулах может улучшить ясность и упростить понимание формул.

Пример типа

Пример использования диапазонов вместо имен

Пример использования имен

Номер ссылки

= СУММ (A16: A20)

= СУММ (Продажи)

Константа

= ПРОДУКТ (A12,9.5%)

= ТОВАР (Цена, KCTaxRate)

Формула

= ТЕКСТ (ВПР (МАКС. (A16, A20), A16: B20,2, ЛОЖЬ), «м / дд / гггг»)

= ТЕКСТ (ВПР (МАКС. (Продажи); Информация о продажах; 2; ЛОЖЬ); «м / дд / гггг»)

Стол

A22: B25

= ТОВАР (Цена, Таблица1 [@ Ставка налога])

Типы имен

Есть несколько типов имен, которые вы можете создавать и использовать.

Определенное имя Имя, представляющее ячейку, диапазон ячеек, формулу или постоянное значение. Вы можете создать собственное определенное имя. Кроме того, Excel в Интернете иногда создает для вас определенное имя, например, когда вы устанавливаете область печати.

Имя таблицы Имя таблицы Excel в Интернете, которая представляет собой набор данных о конкретной теме, которые хранятся в записях (строках) и полях (столбцах).Excel в Интернете создает по умолчанию Excel для веб-таблицы с именем «Таблица1», «Таблица2» и т. Д. Каждый раз, когда вы вставляете Excel для веб-таблицы, но вы можете изменить эти имена, чтобы сделать их более значимыми.

Создание и ввод имен

Вы создаете имя, используя Создайте имя из выбора . Вы можете легко создавать имена из существующих меток строк и столбцов, используя выделенные ячейки на листе.

Примечание. По умолчанию в именах используются абсолютные ссылки на ячейки.

Имя можно ввести с помощью:

  • Ввод Ввод имени, например, в качестве аргумента формулы.

  • Использование автозаполнения формул Используйте раскрывающийся список Автозаполнение формул, в котором автоматически отображаются действительные имена.

Использование формул массива и констант массива

Excel в Интернете не поддерживает создание формул массива.Вы можете просматривать результаты формул массива, созданных в классическом приложении Excel, но не можете редактировать или пересчитывать их. Если у вас есть классическое приложение Excel, нажмите Открыть в Excel , чтобы работать с массивами.

В следующем примере массива вычисляется общая стоимость массива цен акций и акций без использования строки ячеек для вычисления и отображения индивидуальных значений для каждой акции.

Когда вы вводите формулу = {SUM (B2: D2 * B3: D3)} в виде формулы массива, она умножает доли и цену для каждой акции, а затем складывает результаты этих вычислений вместе.

Для вычисления нескольких результатов Некоторые функции рабочего листа возвращают массивы значений или требуют массив значений в качестве аргумента. Чтобы вычислить несколько результатов с помощью формулы массива, вы должны ввести массив в диапазон ячеек, который имеет то же количество строк и столбцов, что и аргументы массива.

Например, учитывая серию из трех показателей продаж (в столбце B) за серию из трех месяцев (в столбце A), функция TREND определяет линейные значения для показателей продаж.Чтобы отобразить все результаты формулы, она вводится в три ячейки в столбце C (C1: C3).

Когда вы вводите формулу = ТЕНДЕНЦИЯ (B1: B3, A1: A3) в виде формулы массива, она дает три отдельных результата (22196, 17079 и 11962) на основе трех показателей продаж и трех месяцев.

Использование констант массива

В обычной формуле вы можете ввести ссылку на ячейку, содержащую значение, или само значение, также называемое константой. Точно так же в формуле массива вы можете ввести ссылку на массив или ввести массив значений, содержащихся в ячейках, также называемый константой массива.Формулы массива принимают константы так же, как и формулы без массива, но вы должны вводить константы массива в определенном формате.

Константы массива могут содержать числа, текст, логические значения, такие как ИСТИНА или ЛОЖЬ, или значения ошибок, такие как # Н / Д. В одной константе массива могут быть разные типы значений — например, {1,3,4; TRUE, FALSE, TRUE}. Числа в константах массива могут быть в целочисленном, десятичном или научном формате. Текст необходимо заключать в двойные кавычки — например, «вторник».

Константы массива не могут содержать ссылки на ячейки, столбцы или строки разной длины, формулы или специальные символы $ (знак доллара), круглые скобки или% (знак процента).

При форматировании констант массива убедитесь, что вы:

  • Заключите их в фигурные скобки ( { } ).

  • Разделяйте значения в разных столбцах запятыми (, ).Например, чтобы представить значения 10, 20, 30 и 40, вы вводите {10,20,30,40}. Эта константа массива известна как массив 1 на 4 и эквивалентна ссылке 1 строка на 4 столбца.

  • Разделяйте значения в разных строках точкой с запятой (; ). Например, чтобы представить значения 10, 20, 30 и 40 в одной строке и 50, 60, 70 и 80 в строке непосредственно ниже, вы вводите константу массива 2 на 4: {10,20,30 , 40; 50,60,70,80}.

% PDF-1.3 % 8 0 объект > эндобдж xref 8 75 0000000016 00000 н. 0000002143 00000 п. 0000002254 00000 н. 0000003130 00000 н. 0000003243 00000 н. 0000003883 00000 н. 0000004135 00000 п. 0000004221 00000 н. 0000004774 00000 н. 0000005032 00000 н. 0000005107 00000 н. 0000005517 00000 н. 0000005730 00000 н. 0000006126 00000 н. 0000006705 00000 н. 0000007387 00000 н. 0000007737 00000 н. 0000011582 00000 п. 0000013998 00000 п. 0000014562 00000 п. 0000014723 00000 п. 0000018399 00000 п. 0000018959 00000 п. 0000019307 00000 п. 0000023132 00000 п. 0000023452 00000 п. 0000024020 00000 н. 0000028109 00000 п. 0000028685 00000 п. 0000032673 00000 п. 0000032801 00000 п. 0000033175 00000 п. 0000033200 00000 п. 0000033499 00000 н. 0000034073 00000 п. 0000038262 00000 п. 0000042506 00000 п. 0000047127 00000 п. 0000052434 00000 п. 0000052679 00000 п. 0000052748 00000 н. 0000052906 00000 п. 0000059346 00000 п.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
