С1 68 техническое описание. Осциллограф универсальный С1-49: технические характеристики и инструкция по эксплуатации

alexxlabРазное
Каковы основные технические параметры осциллографа С1-49. Как правильно проводить поверку и обслуживание прибора. Какие типичные неисправности могут возникнуть и как их устранять. Как настроить синхронизацию и другие функции осциллографа С1-49.

Содержание

Технические характеристики осциллографа С1-49

Осциллограф С1-49 представляет собой универсальный измерительный прибор, предназначенный для исследования формы электрических сигналов путем визуального наблюдения и измерения их параметров. Основные технические характеристики:

  • Полоса пропускания: 0-1 МГц
  • Коэффициент отклонения: от 1 мВ/дел до 5 В/дел
  • Входное сопротивление: 1 МОм
  • Входная емкость: 50 пФ
  • Длительность развертки: от 2 мкс/дел до 2 с/дел
  • Погрешность измерения амплитуды: не более 5%
  • Погрешность измерения интервалов времени: не более 5%

Порядок проведения поверки осциллографа С1-49

Поверка осциллографа С1-49 проводится не реже 1 раза в год или через каждые 550 часов наработки. Основные этапы поверки:


  1. Внешний осмотр прибора
  2. Проверка электрической прочности изоляции
  3. Определение погрешности измерения амплитуд напряжений
  4. Определение погрешности измерения временных интервалов
  5. Проверка полосы пропускания тракта вертикального отклонения
  6. Проверка входного сопротивления и емкости

Результаты поверки заносятся в формуляр прибора. При успешном прохождении поверки выдается свидетельство о поверке установленного образца.

Техническое обслуживание осциллографа С1-49

Для поддержания осциллографа С1-49 в исправном состоянии необходимо регулярно проводить следующие профилактические работы:

  • Внешний осмотр прибора
  • Проверка крепления органов управления
  • Очистка прибора от пыли
  • Проверка надежности электрических соединений
  • Смазка подвижных механических частей

Особое внимание следует уделять очистке высоковольтных узлов от пыли, так как ее скопление может привести к пробою. Для очистки рекомендуется использовать сжатый воздух.

Типичные неисправности осциллографа С1-49 и методы их устранения

При эксплуатации осциллографа С1-49 могут возникнуть следующие неисправности:


  • Отсутствие изображения на экране ЭЛТ
  • Нестабильная синхронизация развертки
  • Искажение формы сигнала
  • Неправильные показания при измерениях

Для диагностики неисправностей следует:

  1. Проверить правильность установки органов управления
  2. Убедиться в исправности предохранителей
  3. Проверить наличие всех напряжений питания
  4. Проконтролировать форму сигналов в контрольных точках схемы

Ремонт осциллографа должен проводиться квалифицированным персоналом с соблюдением правил техники безопасности.

Настройка синхронизации осциллографа С1-49

Для настройки синхронизации осциллографа С1-49 необходимо выполнить следующие действия:

  1. Подать на вход Y исследуемый сигнал
  2. Установить переключатель вида синхронизации в положение «Внутр»
  3. Ручкой «Уровень» добиться устойчивого изображения
  4. При необходимости подстроить частоту развертки ручкой «Частота»
  5. Для внешней синхронизации переключить режим на «Внеш» и подать сигнал на вход синхронизации

Правильная настройка синхронизации обеспечивает стабильное изображение исследуемого сигнала на экране осциллографа.


Измерение параметров сигналов с помощью осциллографа С1-49

Осциллограф С1-49 позволяет измерять следующие параметры электрических сигналов:

  • Амплитуду напряжения
  • Временные интервалы
  • Частоту периодических сигналов
  • Сдвиг фаз между сигналами

Для проведения измерений необходимо:

  1. Откалибровать чувствительность усилителя Y
  2. Установить нужный коэффициент развертки
  3. Совместить изображение сигнала с масштабной сеткой экрана
  4. Произвести отсчет по делениям сетки с учетом установленных коэффициентов

Погрешность измерений не превышает 5% при правильном выборе пределов измерений.

Особенности эксплуатации осциллографа С1-49

При работе с осциллографом С1-49 следует учитывать следующие особенности:

  • Не допускается превышение максимального входного напряжения
  • Необходимо обеспечить надежное заземление прибора
  • Следует избегать механических ударов и вибраций
  • Рекомендуется прогрев прибора перед проведением точных измерений
  • При длительном хранении нужно извлекать батареи питания

Соблюдение этих правил обеспечит длительную и безотказную работу осциллографа С1-49.

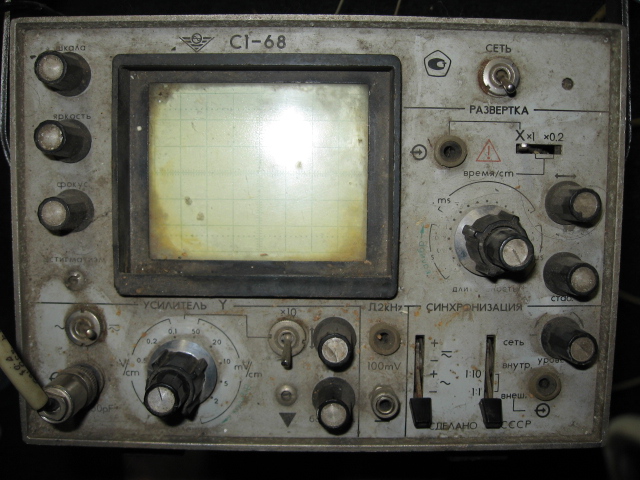

С1-68 осциллограф

С1-68; осциллограф С 1-68; С-1-68 осциллограф; купить осциллограф С 1 68; купить С1 68; цена осциллографа С1-68; цена С 1-68; купить дешевле осциллограф С-1-68; купить дешевле С 1 68; технические характеристики осциллографа С1 68; технические характеристики С1-68.

НАЗНАЧЕНИЕ ОСЦИЛЛОГРОФА С1-68

С1-68 осциллограф  предназначен для визуального наблюдения формы электрических сигналов и измерения их параметров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА С1-68

Количество лучей(каналов) ЭЛТ

Однолучевой

Диапазон измеряемых напряжений

2 мВ — 200 В

Диапазон измеряемых интервалов времени

2 мкс — 16 сек

Полоса пропускания, МГц

0 — 1

Время нарастания ПХ, нсек

350

Погрешность измерения амплитуды сигнала, %

не более 5

Погрешность измерения интервалов времени, %

не более 5

Выброс на ПХ, %

не более 10

Ширина линии луча, мм

0,7

Рабочая площадь экрана по горизонтали, мм

80

Рабочая площадь экрана по вертикали, мм

60

Напряжение питающей сети

220 В, 50 Гц
115 В, 400 Гц

Потребляемая мощность, ВА

40

Диапазон рабочих температур, °С

-10 — + 50

Габаритные размеры, мм

274x206x440

Масса, кг

10

ПАРАМЕТРЫ КАНАЛА X ОСЦИЛЛОГРАФА С1-68

Длительность развертки минимальная, мкс/дел

2

Длительность развертки максимальная, сек/дел

2

Амплитуда сигналов внешней синхронизации, В

0,5 — 50

Диапазон частот внешней синхронизации

1 гц — 1 Мгц

Входное сопротивление внешней синхронизации, КОм

50

ПАРАМЕТРЫ КАНАЛА Y ОСЦИЛЛОГРАФА С1-68

Чувствительность канала

1 мВ/дел — 5 В/дел

Входное сопротивление канала, МОм

1

Входная емкость канала

50 пф

ПАРАМЕТРЫ КАНАЛА Z ОСЦИЛЛОГРАФА С1-68

Диапазон частот канала

20 гц — 0,2 Мгц

Диапазон входных напряжений, В

20 — 50

Входное сопротивление канала, кОм

10

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ ОСЦИЛЛОГРАФА С1-68

Частота сигнала калибровки

Меандр 2 Кгц

Напряжение сигнала калибровки, В

0,1 или 1


Осциллограф С1 68 Инструкция Читать

Осциллограф С1 68 Инструкция Читать ->->->-> DOWNLOAD

Технические характеристики. Осциллограф С1-68 универсальный (С168, С1 68, c1-68, c1 68, c168). Д …. ваш запрос: скачать инструкцию с1 68, Осциллограф универсальный с1-68 … Схема (zip 2,04 mб), техническое описание и по эксплуатации (djvu 0,97 mб).. Техническое описание и инструкция по эксплуатации настройке и обслуживанию осциллографа C1-68. … Размер файла: 27 426 Кб; Модель аппаратуры: C1-68; Тип файла: pdf; Оплата: Условно-бесплатный; Название файла: …. осциллограф c1-68; тип файла мануала. Осуществляем доставку осциллографа с1-73 по россии и снг. руководство по эксплуатации. Вчерашнее …. Подробности файла осциллограф С1-68. схема осциллографа С1-68 качество … Power SONY PS2 (SCPH-50008).pdf · usb to rs485 …. Осциллограф С1 68. Настоящее техническое описание и инструкция по эксплуатации предназначены. Осциллограф С1 64А.. Описание: Принципиальная схема осциллографа С1-68, технические характеристики осциллографа и его внешний вид (фото). Универсальный …. Техническое описание и инструкция по эксплуатации (Руководство пользователя) на осциллограф С1-68.

. Настоящее техническое описание и инструкция по эксплуатации предназначены Осциллограф С1-68 является сложным электронным устройством, …. Принципиальная схема осциллографа С1-68, технические характеристики осциллографа и его внешний вид (фото). Универсальный осциллограф …. Осциллограф универсальный С1-68. Техническое описание, инструкция. Схема электрическая принципиальная. 1977 год. PDF …. ОСЦИЛЛОГРАФ УНИВЕРСАЛЬНЫЙ. С1-68. ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ. АЛЬБОМ №1. 1977 1. Осциллограф С1-68 предназначен для визуального наблюдения формы электрических сигналов и измерения их параметров. Подробное описание.. C1-1.pdf — схема C1-4.pdf — схема C1-5.pdf — схема С1-6.djvu — схема C9-7.pdf … C1-65A.pdf — техническое описание и инструкция по эксплуатации; C1-67 … С1-68.djvu — схема; С1-69.djvu — техническое описание и инструкция по …. Выкладываю обещанное на форуме полное техническое описание и руководство по эксплуатации однолучевого осциллографа с1-68.. Осциллограф С1-18 Техническое описание с электрической схемой (djvu 1,13 Мб). Осциллограф … Осциллограф С1-65 Электрическая схема (pdf 1,19 Mб). Осциллограф … Осциллограф С1-68 Электрическая схема (zip 309 Кб).. Добро пользователя осциллографа с1-68, гониометрическая, инструкция по мере на рейтинг с1-68, компонентное течение осциллографа с1-68.. С1-67. Техническое описание и инструкция по эксплуатации … 2012 инструкция осциллограф С1-68 схема техническое описание.. Осциллограф универсальный С1-91 Блок базовый осциллографа универсального С1-91. … Осциллограф с1 68 инструкция по эксплуатации… С1-91 …. Jump to Схема, паспорт, техническое описание, инструкция по … — Техническое описание и инструкция по … схема осциллографа С1-68.

87d2f66988

Noir Ghetto Booty Porn
naked wifes and girlfriends
Serial Key Backuptrans
Vob to mp4 converter free download full version for windows 10
Kyocera E4277 Serial Number Locationl
naked north indian girls
pictures of cotton club attires for men
Dairy Ingredients Market – Industry Opportunities, Regional Outlook amp; Major Key Applications
Global Polyimide Films market 2019 Expected to Grow faster according to new research report
Download Full Movie Twilight Breaking Down In Hindi 720pl

ОСЦИЛЛОГРАФ УНИВЕРСАЛЬНЫЙ С1-68 в Харькове (Ремонт и обслуживание электротехнического оборудования)

ОСЦИЛЛОГРАФ УНИВЕРСАЛЬНЫЙ С1-68

В хорошем состоянии. В комплекте руководство (описание), щуп с делителем и шнуры.
Основные технические характеристики прибора С1-68:
Количество лучей(каналов) ЭЛТ: однолучевой.
Диапазон измеряемых напряжений: 2 мВ – 200 В.
Диапазон измеряемых интервалов времени: 2 мкс – 16 с.
Полоса пропускания: 0 – 1 МГц.
Погрешность измерения амплитуды сигнала: не более 5 %.
Погрешность измерения интервалов времени: не более 5 %.
Выброс на ПХ: не более 10 %.
Ширина линии луча: 0,7 мм.
Рабочая площадь экрана по горизонтали: 80 мм.
Рабочая площадь экрана по вертикали: 60 мм.
Питание: 220 В, 50 Гц; 115 В, 400 Гц.
Потребляемая мощность: 40 В*А.
Диапазон рабочих температур: -10… +50 °С.
ПАРАМЕТРЫ КАНАЛА Y:
Чувствительность канала: 1 мВ/дел – 5 В/дел.
Входное сопротивление канала: 1 МОм.
Входная емкость канала: 50 пФ.
ПАРАМЕТРЫ КАНАЛА X:
Длительность развертки минимальная: 2 мкс/дел.
Длительность развертки максимальная: 2 сек/дел.
Амплитуда сигналов внешней синхронизации: 0,5 – 50 В.
Диапазон частот внешней синхронизации: 1 Гц – 1 МГц.
Входное сопротивление внешней синхронизации: 50 КОм.
ПАРАМЕТРЫ КАНАЛА Z:
Диапазон частот канала: 20 Гц – 0,2 МГц.
Диапазон входных напряжений: 20 – 50 В.
Входное сопротивление канала: 10 КОм.
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ:
Частота сигнала калибровки: меандр 2 КГц.
Напряжение сигнала калибровки: 0,1 или 1 В.

Содержание драгоценных металлов в приборе С1-68
Драгоценный метал в составе изделия : золото, серебро
Масса драгоценного металла в 1шт:
Золото: 2.1911 Серебро: 10.0188 Палладий: 1.4399
Соответствие паспортным данным: 70-80 % по золоту * Содержание в граммах на 1 шт.
С1-68 осциллограф Варианты написания: С168, С1 68
Для изучения формы периодических электрических сигналов в диапазоне частот обычно применяют осциллографы. Оценивая форму электрического сигнала во времени, он генерирует график, называемый осциллограммой. Осциллограф С1-68 удобен и универсален, может применяться при разработке, настройке и разработке схем.
Все ключевые технические характеристики данной модели (такие, как коэффициент отклонения и т. п.) отвечают современным требованиям к высокоточным приборам подобного класса. С помощью прибора С1-68 можно легко осуществлять проверку, а также ремонт разнообразных видов контрольно-измерительной аппаратуры. Он позволяет оперативно решить задачу поиска неисправности. Осциллограф С1-68 снабжён удобной и простой навигацией. Большой спектр функций, поддерживаемый им, не сказался негативно на сложности управления. Работа с этим прибором становится удобной и крайне быстрой. Модель С1-68 также характеризуется низкой погрешностью и высокой чувствительностью.
Масса С1-68 10 кг
Габариты 274х206х440 мм
Рекомендация по извлечению вторичных драгоценных металлов:
Для однотипных изделий — выборка. В смеси с другими типами — выщелачивание алюминия, отсев, обжиг, растворение фракции с драгметаллами.
Информация о аффинаже драгоценных металлов (аффинаж: золота, серебра, платины, палладия) включает в себя источники и величины содержания драгоценных металлов в радиокомпонентах. Оборудование для аффинажа – советуем подбирать в зависимости от вида лома драгметалла и способа извлечения драгоценных металлов.

Покупка осциллографа С1-68, цены и содержание драгметаллов в осциллографе С1-68

Компания Радиодетали-Плюс на постоянной основе осуществляет закупку различных радиоизмерительных приборов. В ассортимент по приобретению входят такие приборы, как частотомеры, вольтметры, осциллографы, генераторы, синтезаторы и другие приборы.

На данной странице представлен осциллограф С1-68, который наша компания покупает по актуальной цене на сегодня. Точная оценка С1-68 производится нашими специалистами. И если они видят хорошее состояние изделия, наличие ЗИП, то цена, естественно, будет выше, чем при сдаче на радиолом, так как такой прибор мы сможем продать как изделие.

Содержание драгметаллов в осциллографе С1-68 по техническому формуляру следующее: Золото 0,5 г; Серебро 4,3 г; Платина 0,04 г; Палладий 0,07 г. Стоит отметить, что данные значения являются теоретическим. Фактические значения отличаются в меньшую сторону. В таблице ниже представлены все подходящие радиодетали на радиолом, которые находятся внутри осциллографа С1-68. Вы сами можете подсчитать фактические содержания драгметаллов и цену на осциллограф С1-68, изучив все данные в таблице. Серебро в измерительных приборах практически никогда не учитывается при подсчёте итоговой цены.

Осциллограф С1-68 1978 г.в.
Наименование деталиКол-во
Конденсаторы КМ зелёные общая группа Н905,1 г
Конденсаторы КМ рыжие общая группа Н905,8 г
Транзисторы КТ301 с жёлтыми выводами12 шт.
Транзисторы 2П303 с жёлтыми выводами4 шт.
Транзисторы П307 в белом корпусе2 шт.
Транзисторы 2Т602 в белом корпусе8 шт.
Микросхема серии 201НТ31 шт.
Микросхема серии 217НТ21 шт.
Микросхема 228 серии1 шт.
Резисторы СП5-1ВА2 шт.
Резистор ПП3-43 без знака «ромб»1 шт.

Вернуться на страницу Осциллографы

Содержание драгоценных металлов в С1-68

Содержание драгоценных металлов в приборе С1-68
Драгоценный метал в составе изделия : золото, серебро
Масса драгоценного металла в 1шт:

Золото: 2.1911

Серебро: 10.0188

Палладий: 1.4399

Соответствие паспортным данным: 70-80 % по золоту

* Содержание в граммах на 1 шт.



С1-68 осциллограф

С1-68 осциллограф
Варианты написания: С168, С1 68

Для изучения формы периодических электрических сигналов в диапазоне частот обычно применяют осциллографы. Оценивая форму электрического сигнала во времени, он генерирует график, называемый осциллограммой. Осциллограф С1-68 удобен и универсален, может применяться при разработке, настройке и разработке схем.

Все ключевые технические характеристики данной модели (такие, как коэффициент отклонения и т. п.) отвечают современным требованиям к высокоточным приборам подобного класса. С помощью прибора С1-68 можно легко осуществлять проверку, а также ремонт разнообразных видов контрольно-измерительной аппаратуры. Он позволяет оперативно решить задачу поиска неисправности. Осциллограф С1-68 снабжён удобной и простой навигацией. Большой спектр функций, поддерживаемый им, не сказался негативно на сложности управления. Работа с этим прибором становится удобной и крайне быстрой. Модель С1-68 также характеризуется низкой погрешностью и высокой чувствительностью. Для транспортировки некоторых моделей осциллографов предусмотрен специальный футляр, защищающий прибор от механических повреждений.

Масса  С1-68 10 кг
Габариты 274х206х440 мм

Рекомендация по извлечению вторичных драгоценных металлов: Для однотипных изделий — выборка. В смеси с другими типами — выщелачивание алюминия, отсев, обжиг, растворение фракции с драгметаллами.

Информация о аффинаже драгоценных металлов (аффинаж: золота, серебра, платины, палладия) включает в себя источники и величины содержания драгоценных металлов в радиокомпонентах. Оборудование для аффинажа – советуем подбирать в зависимости от вида лома драгметалла и способа извлечения драгоценных металлов.

Помните что афинаж и извлечение драгоценных металлов это в первую очередь просто химия, но не забывайте о законах вашей страны которые регулируют обращение с вторичными драгоценными металлами.

Содержание драгоценных металлов в С1-68

Осциллограф С1-49 техническое описание и инструкция по эксплуатации



Осциллограф С1-49 техническое описание и инструкция по эксплуатации
Осциллограф С1-49 техническое описание и инструкция по эксплуатации скачать

Инструкция по оформлению результатов проверки. Результаты проверки заносятся в соответствующий формуляр и заверяются подписью поверителя и оттиском поверительного клейма. Прибор, успешно прошедший проверку, признаётся годным к эксплуатации и на прибор выдаётся свидетельство установленной формы, на обратной стороне которого приводятся результаты поверки. На лицевой стороне свидетельства после слов «Признан годным и допущен к применению» дописывается следующее: «по параметрам, указанным на обороте свидетельства». К осциллографам негодным к эксплуатации выдаётся справка о причине по которой данный прибор не может быть использован в работе. Проверки проводятся не реже чем через 1 год или через 550 часов работы, а также после ремонта или после замены электровакуумных и полупроводниковых элементов прибора.

Инструкция по определению погрешности измерений амплитуд напряжений. Эта процедура проводится при помощи устройства В1-4. Перед проверкой производится калибровка чувствительности усилителя вертикального отклонения по внутреннему источнику калибровочного напряжения в нужном положение переключателей (см. инструкцию по эксплуатации). Определение погрешности временных интервалов определяется осуществляется при помощи счетчикового делителя ИК3-15 в соответствии с нужным разделом мануала на русском языке по эксплуатации осциллографа. Частота сигнала, подаваемого на вход, устанавливается в соответствии с таблицей, приведенной в руководстве для пользователя измерительным прибором. Проводятся измерения временного интервала на 4 делениях шкалы осциллографа в начале, в середине и в конце рабочей части развертки.

Инструкция по определению полосы пропускания тракта вертикального отклонения. Данная операция производится путем снятия амплитудно-частотной характеристики по схеме, приведенной в документе для пользователя измерительным прибором. Частотная характеристика снимается в крайнем левом (калиброванном) положении регулятора «усиление» в режиме открытого входа. Снятие амплитудно-частотной характеристики проводят путем подачи на вход тракта вертикального отклонения синусоидального сигнала от генераторов, величина амплитуды которых контролируется с помощью прибора В3-41. За полосу пропускания тракта принимается диапазон частот, в котором амплитудно-частотная характеристика имеет спад не более 3 Дб относительно опорной частоты 100 Кгц. Величина неравномерности амплитудно-частотной характеристики определяется по формуле, приведенной в инструкции по эксплуатации осциллографа. Средства поверки должны быть исправны, поверены и иметь свидетельства с отметками в формулярах или в паспортах о государственной или ведомственной поверки. Вместо указанных в таблице средств поверки, разрешается применить другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

Инструкция по техническому обслуживанию. Профилактические работы проводятся с целью обеспечения нормальной работы и сохранения исправности прибора в течение всего срока его эксплуатации. При вскрытие прибора и проведение профилактических работ, следует придерживаться рекомендациям по безопасной эксплуатации прибора, приведенным в данном руководстве по работе с измерительным прибором. Для вскрытия прибора следует отвинтить по два винта, крепящие боковые стенки и поддон с учетом указаний, приведенных в настоящем руководстве пользователя. При осмотре внешнего состояния прибора проверьте крепление органов управления, плавность хода, четкость фиксации, состояние лакокрасочных и гальванических покрытий, крепление деталей и узлов на шасси прибора, состояние контровки гаек, надёжность паек и контактных соединений, отсутствие сколов и трещин на деталях из керамики и пластмасс. Проверяется комплектность прибора и исправность запасных частей. Учтите, что скопление пыли в приборе может вызвать перегрев прибора, тем самым повреждение элементов прибора. По этой причине следует продуть прибор от пыли сухим сжатым воздухом. Особое внимание обращается на высоковольтные узлы и детали, потому что скопление пыли в них может спровоцировать пробой. Снаружи прибора пыль удаляется мягкой тряпкой. Щеткой удаляется пыль с ручек и переключателей прибора. Надежность работы переключателей повышается в ходе использования смазки, а именно технического вазелина. Смазывание нужных деталей производите аккуратно, не допускайте попадания вазелина на монтажные платы.

Инструкция по диагностики и устранению неисправностей. Ремонта прибора проводится в лабораторных условиях. В процессе ремонта следует строго придерживаться правилам по безопасности. Данной инструкции не получится предусмотреть и предоставить готовые советы на диагностику и устранение всех неисправностей, поэтому в таблице приведены только наиболее вероятные из них. В приложениях к этому описанию приведены принципиальная электрическая схема, карты режимов, на которых указаны напряжения характерных точек схемы, осциллограммы импульсных напряжений, а так же чертежи расположения элементов схемы, которыми следует пользоваться при определении неисправностей и их устранения. Методика ремонта прибора мало чем отличается от методик ремонта обычного радиотехнического оборудования. Прежде чем приступить к поиску причины неисправности осциллографа, нужно просто убедиться, что неисправность вызвана неправильной установкой органов управления, следует проверить наличие и исправность предохранителей и правильность установки тумблера выбора электрической сети. обычно частой причиной неисправности является выход из строя схемы стабилизатора 19В. Неверная величина выходного напряжения этой схемы влияет на работу осциллографа в целом. Если неисправность не в этом, следует проверить все выпрямленные напряжения после преобразователя. Часто о характере поломки можно судить по изображению луча ЭЛТ. К примеру, при отсутствии вертикального перемещения луча, но яркость и горизонтальное перемещение луча доступны для регулировки, может быть неисправна схема усилителя вертикального отклонения. Прежде чем начать устранять поломку, следует тщательно проверить наличие контактов в местах подключения к прибору. Методика вскрытия описана в разделе «Конструкция» данной инструкции по эксплуатации.

Инструкция по настройке синхронизации. Для проверки синхронизации при внешнем запуске следует переключить вид синхронизации в положение «внеш» и подать на вход синхронизации сигнал от генератора. Подключение прибора для измерения напряжения при включенном осциллографе в сеть недопустимо! Прикасаться к измерительным приборам и разделительному конденсатору категорически запрещается. Напряжение пульсации измеряется осциллографом С1-68 через разделительный конденсатор. Напряжение пульсации низковольтных источников при номинальном токе нагрузки измеряется тем же осциллографом и не должны превышать данных, указанных в техническом описании. Если какое-либо напряжение не укладывается в допуски, указанные выше, его можно подрегулировать потенциометром R178. При этом величины остальных напряжений не должны выходить за пределы допусков. Проверка стабильности выходных напряжений производится по всем источникам при изменение напряжения сети автотрансформатором. При этом выходные напряжения должны оставаться постоянными.

скачать файл
download user’s guide С1-49 File-Size: 1,9 Мб

Инструкция по эксплуатации Осциллограф электронный типа С1-1


Осциллографы

Синхроскоп типа 25И

Формуляр

1955

Электронный осциллограф типа ЭНО-1

Паспорт

1957

Осциллограф типа ЭО-58М

Описание и инструкция по эксплуатации

Осциллограф электронный типа С1-1

Описание и инструкция по эксплуатации

1965

Электронно-лучевой осциллограф типа С1-4

Описание и инструкция по эксплуатации

Формуляр


1962

1962


Импульсный синхроскоп С1-5

Импульсный синхроскоп типа С1-5 (СИ-1)

Импульсный синхроскоп типа СИ-1


Техническое описание и инструкция по эксплуатации

Паспорт


Паспорт

1962


1958

Универсальный осциллограф С1-8А (УО-1М)

Описание и инструкция по эксплуатации

Двухлучевой осциллограф С1-16

Техническое описание и инструкция по эксплуатации

Осциллограф типа С1-19Б (С1-19)

Техническое описание и инструкция по эксплуатации

Осциллограф универсальный широкополосный С1-31

Технический паспорт

ГВ2.044.028 П

Осциллограф низкочастотный полупроводниковый С1-48Б

Техническое описание и инструкция по эксплуатации

Осциллограф С1-49

Техническое описание и инструкция по эксплуатации

И22.044.013 ТО

коп.

Осциллограф С1-55

Техническое описание и инструкция по эксплуатации

Формуляр


Формуляр

И2…

1977

1978


1980

Осциллограф универсальный С1-64

Техническое описание и инструкция по эксплуатации. Альбом №1. Часть 1.

Техническое описание и инструкция по эксплуатации. Альбом №1. Часть 2.
И2…

1985
1985

Осциллограф универсальный С1-65

Техническое описание и инструкция по эксплуатации. Альбом №1

Техническое описание и инструкция по эксплуатации. Альбом №2
1974
1975

Осциллограф универсальный С1-65А

Техническое описание и инструкция по эксплуатации. Альбом №1

Техническое описание и инструкция по эксплуатации. Альбом №1

Техническое описание и инструкция по эксплуатации. Схемы электрические принципиальные. Альбом №2

Техническое описание и инструкция по эксплуатации. Схемы электрические принципиальные. Альбом №2

Формуляр


2.044.042-06 ТО
2.044.042-06 ТО
2.044.042-06 ФО

1983
1984
1984
1983
1983

2 шт.

2 шт.


Осциллограф универсальный С1-68

Техническое описание и инструкция по эксплуатации. Альбом №1

Техническое описание и инструкция по эксплуатации. Альбом №1
1982
1978

Осциллограф двухлучевой С1-69

Техническое описание и инструкция по эксплуатации

1986

Осциллограф универсальный С1-70 (вариант 1)

Формуляр

ГВ2.044.074 ФО

2 шт.

Усилитель дифференциальный Я40-1100 (1У11)

Техническое описание и инструкция по эксплуатации

Description and Operation Manual

Паспорт

2.035.013
2 шт.

Усилитель дифференциальный Я40-1102 (1У13)

Техническое описание и инструкция по эксплуатации

Формуляр


ГВ2.035.011 ФО

ГВ2.035.011 ФО
1982

2 шт.

Усилитель высокочувствительный Я40-1103 (1У14)

Техническое описание и инструкция по эксплуатации

Техническое описание и инструкция по эксплуатации

Формуляр


ГВ2.035.014 ТО

ГВ2.035.014 ТО

ГВ2.035.014 ФО


1985

1982

2 шт.


Усилитель стробоскопический Я40-1700 (1У71)

Техническое описание и инструкция по эксплуатации

Формуляр


ГВ2.035.012 ТО

ГВ2.035.012 ФО
1980

Усилитель стробоскопический Я40-1701 (1У72)

Техническое описание и инструкция по эксплуатации

Приложение к техническому описанию и инструкции по эксплуатации
ГВ2.035.019 ТО

1980

Развертка сдвоенная Я40-2100 (1Р11)

Техническое описание и инструкция по эксплуатации

ГВ2.081.030 ТО

1982

2 шт.

Развертка стробоскопическая Я40-2700 (1Р71)

Техническое описание и инструкция по эксплуатации

Техническое описание и инструкция по эксплуатации

Формуляр


ГВ2.081.029 ТО

ГВ2.081.029 ТО

ГВ2.081.029 ФО


1979

1985


2 шт.

Развертка Я40-2900 (1Р91)

Паспорт

2.081.081

Осциллограф С1-72

Техническое описание и инструкция по эксплуатации

Technische Beschreibung und Betriebsanleitung

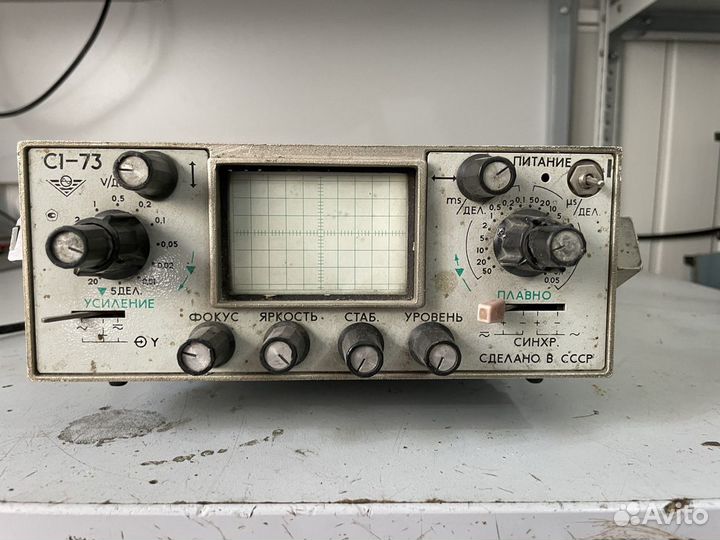

Осциллограф универсальный С1-73

Техническое описание и инструкция по эксплуатации

Формуляр


И22.044.067 ТО

И22.044.067 ФО
1987

1981


Осциллограф двухлучевой универсальный С1-74 (вариант 1)

Формуляр

ГВ2.044.077 ФО

1982

2 шт.

Осциллограф С1-75

Техническое описание и инструкция по эксплуатации

Technische Beschreibung und Betriebsanleitung

Техническое описание и инструкция по эксплуатации

Техническое описание и инструкция по эксплуатации


1982


Осциллограф универсальный С1-76

Техническое описание и инструкция по эксплуатации. Альбом №1

Техническое описание и инструкция по эксплуатации (схемы электрические принципиальные и планы размещения элементов на печатных платах). Альбом 2

Формуляр


Тг2.044.001 ТО
2.044.001 ТО

2.044.001 ФО


2 шт.


Осциллограф универсальный С1-79

Техническое описание и инструкция по эксплуатации. Альбом №1

И22.044.078 ТО

1984

Осциллограф С1-83

Техническое описание и инструкция по эксплуатации, Альбом №1

Техническое описание и инструкция по эксплуатации, Альбом №1

Формуляр


И22.044.081

1987
1989
1987

2 шт.

3 шт


Осциллограф универсальный С1-91

Блок базовый осциллографа универсального С1-91


Калибратор 2К11

Техническое описание и инструкция по эксплуатации.

Техническое описание и инструкция по эксплуатации.

Формуляр

Техническое описание и инструкция по эксплуатации.
ГВ2.044.123 ТО

ГВ2.044.100 ТО

ГВ2.044.100 ФО

ГВ2.085.102 ТО
1988

1986
1986
2 шт.

Осциллограф С1-93

Техническое описание и инструкция по эксплуатации

Техническое описание и инструкция по эксплуатации

Формуляр


И22.044.084 ТО

И22.044.084 ТО

И22.044.084 ФО


1986

1984


1986

Осциллограф универсальный С1-99

Техническое описание и инструкция по эксплуатации. Альбом №1

Схемы электрические. Альбом №3.
И2…

1986
1986

Осциллограф универсальный С1-104

Формуляр. Альбом № 2

Техническое описание и инструкция по эксплуатации. Альбом №3

Схемы электрические принципиальные. Альбом №3


И22.044.112

И22.044.102


И22.044.102

1979


Осциллограф-мультиметр С1-112

Техническое описание и инструкция по эксплуатации

Техническое описание и инструкция по эксплуатации
ГВ2.044.124 ТО

ГВ2.044.124 ТО
1986

1985


Осциллограф универсальный С1-114

Техническое описание и инструкция по эксплуатации. Часть II. Альбом схем.

1987

Осциллограф универсальный С1-114/1

Техническое описание и инструкция по эксплуатации. Часть I.

1988

Осциллограф универсальный комбинированный СК1-95

Формуляр

1.406.067 ФО

Осциллографы универсальные комбинированные СК1-95, СК1-110, СК1-111

Техническое описание и инструкция по эксплуатации.

0.140.024 ТО

Измеритель коэффициента АМ С2-23

Техническое описание и инструкция по эксплуатации.

Техническое описание. Схемы электрические принципиальные.

Планы размещения

Формуляр


вР2.740.001 ТО

вР2.740.001 ТО1

вР2.740.001 ТО2

вР2.740.001 ФО


1976

2 шт.


Измеритель девиации частоты (девиометр) С3-1

Описание в руководстве Р-405М

1972

Измеритель девиации частоты (девиометр) С3-5

Описание в руководстве Р-405М

1972

Измерители девиации частоты СК3-40, СК3-40/1, СК3-40/2, СК3-40/3

Техническое описание и инструкция по эксплуатации

Формуляр


Измеритель модуляции типа ИМ-13

Техническое описание и инструкция по эксплуатации

Измеритель модуляции СК3-43

Техническое описание и инструкция по эксплуатации.

Техническое описание – планы размещения узлов, блоков и элементов в приборе.

Схемы электрические принципиальные.


Измеритель модуляции вычислительный СК3-45

Техническое описание и инструкция по эксплуатации

Схемы электрические принципиальные.
вР2.740.008 ТО

вР2.740.008 ТО1



Преобразователи частоты Я3Ч-87, Я3Ч-88

Техническое описание и инструкция по эксплуатации

ДЛИ0.271.000 ТО

Блок интервалов времени Я3Ч-45

Техническое описание и инструкция по эксплуатации

ЕЭ2.817.013 ТО

пл. сост.

Усилитель Я4С-80

Формуляр

2.030.440 ФО

Развертка Я4С-83

Формуляр

2.081.362 ФО

Блок амплитудных измерений Я4С-84

Техническое описание и инструкция по эксплуатации. Альбом 1.

Техническое описание и инструкция по эксплуатации (схемы электрические принципиальные и планы размещения элементов на печатных платах). Альбом 2

Формуляр


2.711.054 ТО

2.711.054 ТО

2.711.054 ФО


Блок цифровой задержки Я4С-85

Техническое описание и инструкция по эксплуатации. Альбом 1.

Формуляр


3.084.012 ТО

3.084.012 ФО



Мультиметр Я4С-87

Техническое описание и инструкция по эксплуатации. Альбом 1

Техническое описание и инструкция по эксплуатации (схемы электрические принципиальные и планы размещения элементов на печатных платах)

Формуляр


2.746.095 ТО

2.746.095 ТО

2.746.095 ФО


Блок усилителя Я4С-90

Техническое описание и инструкция по эксплуатации

Формуляр


ГВ2.035.101 ТО

ГВ2.035.101 ФО
1986

2 шт.

Блок развертки Я4С-91

Техническое описание и инструкция по эксплуатации

ГВ2.081.050 ТО

1986

Индикатор осциллографический Я9С-31

Схемы электрические принципиальные. Альбом 2

Формуляр


2.043.028 ТО

2.043.028 ФО



Анализатор спектра С4-25

Паспорт

ЕЭ2.747.001 ПС

Измеритель нелинейных искажений С6-5

Формуляр

ЕЯ2.770.017 ФО

1978

Измеритель нелинейных искажений автоматический С6-7

Техническое описание и инструкция по эксплуатации

ЕЯ2.770.019 ТО

1982

Измеритель нелинейных искажений автоматический С6-11

Техническое описание и инструкция по эксплуатации

ДЛИ2.770.003 ТО

1988

2 шт.

Осциллограф двухлучевой запоминающий С8-17

Техническое описание и инструкция по эксплуатации

2.044.116 ТО

Калибратор осциллографов импульсный И1-9

Техническое описание и инструкция по эксплуатации

2.085.024 ТО

Частотомеры

Стандарт частоты Ч1-50

Техническое описание и инструкция по эксплуатации

ЕЭ2.721.090 ТО

Волномер типа Ч2-С17 (из комплекта Р-414)

Техническое описание и инструкция по эксплуатации

ОП2.726.007

Частотомер-периодомер Ч3-22 (в состав входит Я3Ч-11 (Ч5-9))

Оисание, инструкция по эксплуатации и паспорт

ЕЭ…

Частотомер электронносчетный Ч3-30

Эксплуатационная документация. Альбом 1

И22.721.008Сп

Частотомер электронносчетный Ч3-33

Техническое описание и инструкция по эксплуатации. Альбом №1. Часть 1.

Техническое описание и инструкция по эксплуатации. Альбом №1. Часть 2.
И2…

1981
1980

Частотомер электронносчетный Ч3-34

Техническое описание и инструкция по эксплуатации. Альбом №1. Часть 1.

И2…

1984

Частотомер электронносчетный Ч3-36

Техническое описание и инструкция по эксплуатации

Техническое описание и инструкция по эксплуатации

Дополнение к техническому описанию и инструкции по эксплуатации


2.271.085 ТО

ЕЭ2.271.085 ТО

2.271.085 ТО


1974

1977


Частотомер электронносчетный Ч3-46

Техническое описание и инструкция по эксплуатации

2.721.032 ТО

Частотомер электронносчетный с выбором пределов Ч3-49

Техническое описание и инструкция по эксплуатации

ЕЭ2.721.165 ТО

1987

Частотомер электронносчетный Ч3-54

Техническое описание и инструкция по эксплуатации

Техническое описание и инструкция по эксплуатации

Формуляр


ЕЯ2.721.039 ТО

ЕЯ2.721.039 ТО

ЕЯ2.721.039 ФО


1981

1984



Частотомер электронносчетный Ч3-57

Формуляр

ЕЯ2.721.043 ФО

Частотомер электронносчетный Ч3-63

Техническое описание и инструкция по эксплуатации

Формуляр


ДЛИ2.721.007 ТО

ДЛИ2.721.007 ФО
1987

1988


Частотомер электронносчетный вычислительный Ч3-64/1

Техническое описание и инструкция по эксплуатации, книга 1

Техническое описание и инструкция по эксплуатации, книга 2

Формуляр


ДЛИ2.721.006-02 ТО

1990

Частотомеры электронносчетные Ч3-68 и Ч3-69

Техническое описание и инструкция по эксплуатации

0.271.001 ТО

Синтезатор частоты Ч6-31

Техническое описание и инструкция по эксплуатации, часть 1

Техническое описание и инструкция по эксплуатации, часть 2
ЕЭ1.404.019 ТО

ЕЭ1.404.019 ТО
1982

1981


Приемник сигналов времени Ч7-13

Техническое описание и инструкция по эксплуатации

ЕЭ2.027.004 ТО

1988

Усилители

Усилитель селективный У2-8

Техническое описание и инструкция по эксплуатации

Формуляр


ЯЫ2.710.058 ТО

ЯЫ2.710.058 ФО
1981

Усилитель высокочастотный У3-33

Техническое описание и инструкция по эксплуатации

Формуляр


Хв2.030.007

1976

1976


Усилитель постоянного тока измерительный И37

Техническое описание и инструкция по эксплуатации

Усилители электронные типа УЭД1 и УЭД2

Техническое описание и инструкция по эксплуатации

1974

Усилители У-1, У-2, У-3

Паспорт

Citroen C1 2014 3-дверный VTi 68 ETG5 Технические характеристики, размеры

um дверей:

Citroen C1 2014 3-дверный VTi 68 ETG5 Performance

Максимальная скорость: 157 км / ч или 98 миль / ч
Разгон от 0 до 100 км / ч (от 0 до 62 миль / ч): 15,9 с
Разгон от 0 до 1000 м: 36.7 с

Citroen C1 2014 3-дверный VTi 68 ETG5 Размер, габариты, аэродинамика и вес

Кузов: Turismo
3
Колесная база: 234 см или 92,13 дюйма
Длина: 346.6 см или 136,46 дюйма
Ширина: 161,5 см или 63,58 дюйма
Высота: 146 см или 57,48 дюйма
Передняя ось 142,5 см или 56,1 дюйма
Задний мост: 142 см или 55,91 дюйма
Чис.Кол-во сидений: 4
Коэффициент аэродинамического сопротивления — Cx: 0,29
Передние тормоза — Размеры дисков:7
Задние тормоза — Размеры Dics: Барабаны (200 мм)
Передние шины — Размеры дисков: 165/65 R14
Размеры задних колес: 165/65 R14
Снаряженная масса: 935 кг ИЛИ 2061 фунт
Соотношение массы и выходной мощности: 13.6 кг / л. Распорки McPherson. Винтовые пружины.
Задняя подвеска: Винтовые пружины. Торсион.

Предлагаемый приказ о техническом стандарте (TSO) -C168, Авиационные визуальные сигналы бедствия

Начать преамбулу

Федеральное управление гражданской авиации (DOT).

Уведомление о доступности и запросы на общественное обсуждение.

В этом уведомлении объявляется о доступности и запрашиваются комментарии по предлагаемому Приказу Технического стандарта (TSO) -C168, Авиационные визуальные сигналы бедствия. Предлагаемый TSO сообщает производителям и разработчикам авиационных визуальных сигналов бедствия, каким минимальным стандартам производительности (MPS) их оборудование должно в первую очередь соответствовать, чтобы получить одобрение и идентификацию с соответствующей маркировкой TSO.

Комментарии должны содержать указание на TSO и быть доставлены до 7 ноября 2003 г.

Направляйте все комментарии по предлагаемому TSO по адресу: Федеральное управление гражданской авиации, Служба сертификации самолетов, Отдел авиастроения, Отдел технических программ и поддержания летной годности, AIR-120, комната 815, 800 Independence Avenue SW., Вашингтон, округ Колумбия 20591. ВНИМАНИЕ: г-н. Дэйв Рич, AIR-120. Или отправьте комментарии по адресу: Федеральное управление гражданской авиации, комната 815, 800, проспект Независимости, юго-запад., Вашингтон, округ Колумбия 20591.

Начать дополнительную информацию

Г-н Дэйв Рич, Федеральное управление гражданской авиации, Служба сертификации самолетов, Отделение авиационной техники, Отдел технических программ и поддержания летной годности, AIR-120, комната 815, 800 Индепенденс-авеню SW., Вашингтон, округ Колумбия 20591. Телефон: (202) 267- 7141, факс: (202) 267-5340, электронная почта: [email protected].

Конец Дополнительная информация Конец преамбулы Начать дополнительную информацию

приглашенных комментариев

Вы можете прокомментировать предлагаемый TSO, указанный в этом уведомлении, отправив письменные данные, мнения или аргументы по указанному выше адресу.Вы также можете изучить комментарии, полученные по предлагаемому TSO, до и после даты закрытия комментариев в комнате 815, здание штаб-квартиры FAA, 800 Independence Avenue, SW., Вашингтон, округ Колумбия 20591, в будние дни, кроме федеральных праздников, с 8:30 до 16:30 Директор службы сертификации самолетов рассмотрит все сообщения, полученные до даты закрытия, прежде чем выдать окончательный TSO.

Фон

Предлагаемый TSO предоставляет MPS для авиационных визуальных сигналов бедствия.MPS основаны на аэрокосмическом стандарте (AS) 5134 Общества автомобильных инженеров (SAE) «Сигналы авиационного бедствия» от июня 2001 года. Эти сигналы также должны соответствовать определенному критерию испытаний, содержащемуся в документе RTCA № RTCA / DO- 160D, «Условия окружающей среды и процедуры испытаний для бортового оборудования», изменение 4, от 29 июля 1997 г. Стандарты данного TSO применяются к портативным, высокоинтенсивным стробоскопическим источникам света, которые могут быть добавлены в комплекты авиационного выживания в дополнение к пиротехническим устройствам.Эти источники света значительно устранят потенциальные опасности оборудования и персонала, связанные с использованием пиротехнических устройств на надувных спасательных плотах, за счет обеспечения эквивалентного уровня безопасности, который соответствует или превосходит текущие стандарты производительности пиротехнических устройств, которые помогают в поиске и спасении выживших в авиационных происшествиях.

Как получить копии

Вы можете получить копию предлагаемого TSO через Интернет по адресу http://www.faa.gov/certification / aircraft / TSOA.htm , или связавшись с лицом, указанным в разделе . ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ СВЯЗАТЬСЯ С .

Начать подпись

Выдано в Вашингтоне, округ Колумбия, 2 октября 2003 г.

Дэвид В. Хемпе,

Менеджер авиационного отдела Службы сертификации воздушных судов.

Конец подписи Конец дополнительной информации

[FR Док. 03-25435 Дата подачи 10-7-03; 8:45]

КОД СЧЕТА 4910-13-M

2005 Citroen C1 I (Phase I, 2005 5-дверный) 1.0i (68 л.

6 8

00 км / ч Время разгона 0 — ч8
Модель C1
Поколение C1 I (фаза I, 2005 5-дверный)
Модификация (двигатель) 1.0i (68 л.с.)
Начало производства 2005 год
Окончание производства 2008 год
Архитектура силового агрегата Двигатель внутреннего сгорания
Тип кузова Хэтчбек
Сиденья
Рабочие характеристики
Расход топлива (экономичный) в городе 5.5 л / 100 км 42,77 миль на галлон США
51,36 миль на галлон в Великобритании
18,18 км / л
Расход топлива (эконом) в загородном доме 4.1 л / 100 км 57,37 US mpg
68,9 UK mpg
24,39 км / л
Расход топлива (экономичный) в смешанном цикле 4.6 л / 100 км 51,13 миль на галлон в США
61,41 миль на галлон в Великобритании
21,74 км / л
CO 2 выбросы109 г / км
Тип топлива Бензин (бензин)
13.7 с
Разгон 0-62 миль / ч 13,7 с
Ускорение 0-60 миль / ч (рассчитано Auto-Data.net) 13 с
Максимальная скорость 157 км / ч 97,56 миль / ч
Стандарт выбросов Euro 4
Отношение массы к мощности 11,8 кг / л.с., 85 л.с. / тонна
Отношение массы к крутящему моменту 8.6 кг / Нм, 116,3 Нм / тонна
Характеристики двигателя
Мощность 68 л.с. при 6000 об / мин.
Мощность на литр 68,1 л.с. / л
Крутящий момент 93 Нм @ 3600 об. / Мин. 68,59 фунт-фут. @ 3600 об. / Мин.
Расположение двигателя Передний, поперечный
Модель двигателя CFA
Объем двигателя 998 см 3 60.9 куб. дюймы
Количество цилиндров 3
Положение цилиндров Рядный
Диаметр цилиндра 71 мм 2,8 дюйма
Ход поршня 84 мм 3,31 дюйма
Степень сжатия 10,5
Количество клапанов на цилиндр 4
Топливная система Многоточечный непрямой впрыск
Двигатель с всасыванием Двигатель 9000 без наддува
Клапанный привод DOHC
Объем моторного масла 3.1 л 3.28 кварты США | 2.73 UK qt
Охлаждающая жидкость 4 л 4.23 кварты США | 3,52 UK qt
Пространство, объем и масса
Снаряженная масса 800 кг 1763,7 фунтов.
Макс. вес 1190 кг 2623,5 фунтов.
Макс нагрузка 390 кг 859,8 фунтов.
Багажное пространство — минимум 139 л 4,91 куб. футов
Багажник (багажник) — максимум 751 л 26,52 куб. фут.
Емкость топливного бака 35 л 9,25 галлона США | 7,7 галлонов Великобритании
Макс. нагрузка на крышу 50 кг 110,23 фунтов.
Размеры
Длина 3435 мм 135.24 дюйма
Ширина 1630 мм 64,17 дюйма
Высота 1470 мм 57,87 дюйма
Колесная база 2340 мм 92,13 дюйма
Колея передняя 1415 мм 55,71 дюйма
Задняя (задняя) колея 1405 мм 55,31 дюйма
Передний свес 650 мм 25.59 дюймов
Задний свес 445 мм 17,52 дюйма
Коэффициент лобового сопротивления (C d ) 0,337
Минимальный радиус поворота (диаметр поворота) 9,4 м 30,84 фута
Характеристики трансмиссии, тормозов и подвески
Архитектура трансмиссии Двигатель внутреннего сгорания (ДВС) приводит в движение передние колеса автомобиля.
Ведущее колесо Переднее колесо
Кол-во передач (МКПП) 5
Передняя подвеска Независимая, пружинная Макферсон, со стабилизатором
Задняя подвеска
Передние тормоза Дисковые вентилируемые
Задние тормоза Барабан
Вспомогательные системы ABS (антиблокировочная тормозная система)
16 Рулевая рейка
16 Тип рулевого механизма 902
Размер шин 155/65 R14
Размер колесных дисков 4.A «{N {> + = A» uNCD & L9a8 ؘ / = ͠ aFUYlLu) CUɠ! [U2hTu) CU5U%; d * 4 ܺ͟ W} 0 # Е = Rq + S # + e (hA = ܞ2; ܢ8 w ڶ e] ᡹ Q3HK2 ֏ 2 s KMc #] 䚎

SgsWlGnL7L’Bw конечный поток эндобдж 3 0 obj > эндобдж 2 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > поток

  • Херсони Рафаэлла
  • Директива-EMEA / 584492/2008
  • 2009_02_04 Директива ОКОНЧАТЕЛЬНАЯ
    • конечный поток эндобдж 6 0 obj > поток x +

    Стандарты выбросов: Европа: внедорожные двигатели

    Фон

    Европейские стандарты выбросов для двигателей, используемых в новой внедорожной мобильной технике (NRMM), были структурированы как постепенно более строгие уровни, известные как Stage I…V стандартов. Правила стадий I … IV для дизельных двигателей были определены Директивой 97/68 / EC и пятью поправками, принятыми с 2002 по 2012 год [2909] . Одна из поправок к Директиве [2905] также ввела стандарты выбросов для небольших внедорожных двигателей с искровым зажиганием. Начиная с этапа V, Регламент 2016/1628 [3478] определяет требования к выбросам для всех категорий мобильных внедорожных двигателей с воспламенением от сжатия и принудительным зажиганием, заменяя Директиву 97/68 / EC и поправки к ней.

    Пожалуйста, войдите в систему , чтобы просмотреть полную версию этой статьи | Требуется подписка.

    Основные нормативные шаги в разработке стандартов ЕС на выбросы внедорожных транспортных средств включают:

    • I / II этап. Первое европейское законодательство по регулированию выбросов внедорожной мобильной техники было обнародовано 16 декабря 1997 г. [2621] . Правила для внедорожных дизелей вводились в два этапа: этап I вводился в 1999 г., и этап II вводился с 2001 по 2004 г., в зависимости от мощности двигателя.

      Стандартное оборудование включает промышленные буровые установки, компрессоры, строительные колесные погрузчики, бульдозеры, внедорожные грузовики, дорожные экскаваторы, вилочные погрузчики, оборудование для обслуживания дорог, снегоочистители, наземное вспомогательное оборудование в аэропортах, подъемники и мобильные краны. У сельскохозяйственных и лесных тракторов были одинаковые нормы выбросов, но разные даты внедрения [2908] . Двигатели, используемые на судах, железнодорожных локомотивах, самолетах и ​​генераторных установках, не подпадали под действие стандартов Stage I / II.

    • Малые коммунальные двигатели. 9 декабря 2002 г. Европейский парламент принял Директиву 2002/88 / EC [2905] , изменяющую Директиву 97/68 / EC для внедорожных транспортных средств, добавляя стандарты выбросов для малых двигателей с искровым зажиганием мощностью менее 19 кВт. Директива также расширила действие стандартов Stage II на двигатели с постоянной частотой вращения. Стандарты выбросов для двигателей общего пользования в значительной степени соответствуют стандартам выбросов США для небольших двигателей общего пользования.
    • III / IV этап. Стандарты выбросов Stage III / IV для внедорожных двигателей были приняты 21 апреля 2004 г. [2906] , а для сельскохозяйственных и лесных тракторов — 21 февраля 2005 г. [2907] .

      В 2010 году были приняты две дополнительные Директивы: Директива 2010/26 / EU [2903] содержит дополнительные технические подробности по испытаниям и одобрениям двигателей Stage IIIB и Stage IV, а Директива 2010/22 / EU [2904] вносит поправки в ранее действовавшие законы, применимые к сельскохозяйственным и лесохозяйственным тракторам.

      Стандарты этапа III, которые далее подразделяются на этапы IIIA и IIIB, вводятся поэтапно с 2006 по 2013 год, этап IV вступает в силу в 2014 году. Стандарты этапов III / IV в дополнение к категориям двигателей, регулируемым на этапах I / II. также распространяются на двигатели железнодорожных локомотивов и судовые двигатели, используемые для судов внутреннего плавания. Законодательство стадии III / IV применяется только к новым транспортным средствам и оборудованию; заменяемые двигатели, которые будут использоваться в уже эксплуатируемой технике (за исключением двигательных двигателей железнодорожных вагонов, локомотивов и судов внутреннего плавания), должны соответствовать предельным значениям, которым должен соответствовать заменяемый двигатель при первоначальном размещении на рынке.

    • Этап V. Постановление было предложено в 2014 г. [3125] и завершено 14 сентября 2016 г. [3478] . Подробные технические требования определены в ряде нормативных актов. Стандарты действуют с 2019 года для двигателей мощностью менее 56 кВт и выше 130 кВт и с 2020 года для двигателей мощностью 56–130 кВт. Регламент Stage V внес ряд важных изменений, в том числе:
      • Расширение диапазона регулируемых двигателей, включая двигатели с воспламенением от сжатия (CI) мощностью менее 19 кВт и более 560 кВт, двигатели с искровым зажиганием (SI) мощностью более 19 кВт и другие ранее нерегулируемые двигатели.Согласно правилам Stage V, выбросы регулируются для следующих категорий двигателей:
        1. Категория NRE — Двигатели для мобильной внедорожной техники, пригодные для передвижения или для передвижения, которые не включены ни в один из пунктов ниже;
        2. Категория NRG — Двигатели мощностью более 560 кВт, используемые в генераторных установках;
        3. Двигатели категории НРШ — СИ мощностью менее 19 кВт исключительно для использования в ручном оборудовании;
        4. Категория NRS — двигатели SI мощностью менее 56 кВт, не входящие в категорию NRSh;
        5. Категория IWP — Двигатели мощностью более 19 кВт, используемые для прямого или косвенного приведения в движение судов внутреннего плавания;
        6. Категория IWA — Вспомогательные двигатели мощностью более 19 кВт для использования на судах внутреннего плавания;
        7. Категория РЛЛ — Двигатели для приведения в движение железнодорожных локомотивов;
        8. Категория RLR — Двигатели для приведения в движение железнодорожных вагонов;
        9. Категория SMB — двигатели SI, используемые в снегоходах;
        10. Категория ATS — двигатели SI, используемые во вездеходах и бок о бок.
      • Ужесточение пределов выбросов для некоторых категорий двигателей, таких как двигатели мощностью 19–37 кВт и двигатели для судов внутреннего плавания.
      • Принятие пределов выбросов по количеству частиц (PN) для нескольких категорий двигателей CI от 19 до 560 кВт.
    • Будущее. Закон Stage V обязывает Европейскую комиссию подготовить два отчета о будущих нормах выбросов для внедорожных двигателей:
      • К концу 2018 года — оценка возможности принятия мер по установке модернизированных устройств контроля выбросов в существующие, находящиеся в эксплуатации внедорожные двигатели.
      • К концу 2020 года — оценка дальнейшего потенциала сокращения выбросов загрязняющих веществ и определение потенциально значимых типов загрязняющих веществ, не подпадающих под действие регулирования Этапа V.

    Регулирующие органы ЕС, США и Японии столкнулись с давлением со стороны производителей двигателей и оборудования, чтобы они гармонизировали мировые стандарты выбросов, чтобы упростить разработку двигателей и одобрение / сертификацию типов выбросов для различных рынков.Ограничения для стадий I / II были частично согласованы с правилами США. Требования Stage III / IV были в значительной степени гармонизированы со стандартами Tier 3/4 США. Однако на этапе V согласование было в значительной степени потеряно — ограничения PN этапа V требуют наличия дизельных сажевых фильтров (DPF) на всех затронутых двигателях, в то время как стандарты Tier 4 США могут выполняться без фильтров.

    Стандарты ЕС на выбросы загрязняющих веществ для внедорожных транспортных средств обычно определяют два набора дат внедрения: (1) даты утверждения типа , дат, после которых все новые модели, утвержденные типом, должны соответствовать стандарту, и (2) даты размещения на рынке (или первой регистрации) , после которых все новые двигатели, размещенные на рынке, должны соответствовать стандарту.Даты, указанные в следующих таблицах, являются датами размещения на рынке. В большинстве случаев даты утверждения нового типа наступают за год до соответствующих дат размещения на рынке.

    Нормативную информацию о нормах выбросов для внедорожных двигателей можно найти на веб-сайте Европейской комиссии [2910] .

    Стандарты стадии I / II

    Предельные уровни выбросов для этапов I и II показаны в таблице 1. Уровень выбросов для этапов I является предельными значениями при выходе из двигателя и должен быть достигнут до любого устройства последующей обработки выхлопных газов.

    Таблица 1
    Стандарты ЕС на выбросы загрязняющих веществ Stage I / II для внедорожных дизельных двигателей
    Кат. Полезная мощность Дата * CO HC NOx PM
    кВт г / кВтч
    Stage I 9007 ≤
    1999,01 5,0 1,3 9,2 0.54
    B 75 ≤ P <130 1999.01 5,0 1,3 9,2 0,70
    C 37 ≤ P <75 1999,04 6,5 9,2 0,85
    Этап II
    E 130 ≤ P ≤ 560 2002.01 3,5 1,0 6,0 0,2
    F <130 2003.01 5,0 1,0 6,0 0,3
    G 37 ≤ P <75 2004.01 5,0 1,3 7,0 0,4
    D D D <37 2001,01 5,5 1,5 8,0 0,8
    * Этап II также применяется к двигателям с постоянной частотой вращения, эффективность 2007,01

    Для двигателей, произведенных до соответствующей даты размещения на рынке, был разрешен период продажи до двух лет.Поскольку период продажи — от нуля до двух лет — определялся каждым государством-членом, точные временные рамки правил могли быть разными в разных странах.

    Выбросы были измерены в 8-режимном цикле ISO 8178 C1 и выражены в г / кВтч. Испытания двигателей I / II ступени проводились на топливе с содержанием серы 0,1-0,2% (мас.).

    Стандарты стадий III / IV

    Стандарты этапа III, которые далее делятся на два подэтапа: этап III A и этап III B, и стандарты этапа IV для внедорожных дизельных двигателей перечислены в Таблице 2 и Таблице 3.Эти предельные значения применяются ко всем дизельным двигателям внедорожной техники указанного диапазона мощности для использования в приложениях, отличных от тягового железнодорожного транспорта и судов внутреннего плавания.

    0303 J
    Таблица 2
    Нормы выбросов Stage III A / B для внедорожных дизельных двигателей
    Кат. Полезная мощность Дата † CO HC HC + NOx NOx PM
    кВт г / кВт · ч
    90 H130 ≤ P ≤ 560 2006.01 3,5 — 4,0 — 0,2
    I 75 ≤ P <130 2007.01 5,0 — 4,0 — 0,3
    37 ≤ P <75 2008.01 5,0 — 4,7 — 0,4
    K 19 ≤ P <37 2007.01 5.5 — 7 .5 — 0,6
    Стадия III B
    L 130 ≤ P ≤ 560 2011.01 3,5 0,19 — 2,0 0,025 M 75 ≤ P <130 2012.01 5,0 0,19 — 3,3 0,025
    N 56 ≤ P <75 2012.01 5.0 0,19 — 3,3 0,025
    P 37 ≤ P <56 2013,01 5,0 — 4,7 — 0,02508 9000ates3 двигатели с постоянной частотой вращения: 2011.01 для категорий H, I и K; 2012.01 для категории J.
    Таблица 3
    Нормы выбросов Stage IV для внедорожных дизельных двигателей
    Кат. Полезная мощность Дата CO HC NOx PM
    кВт г / кВтч
    Q 1307 9007 ≤ P ≤ 2014 0,19 0,4 0,025
    R 56 ≤ P <130 2014,10 5,0 0,19 0,4 0,025

    Стандарты стадий III / IV также включают ограничение на выбросы аммиака , которое не должно превышать в среднем 25 частей на миллион за цикл испытаний.

    Стандарты этапа III B вводят предел ТЧ 0,025 г / кВтч, предназначенный для принудительного использования дизельных сажевых фильтров. На самом деле, значительная часть двигателей могла соответствовать пределу PM благодаря технологиям внутрицилиндрового двигателя без фильтров. Стандарты этапа IV вводят очень строгий предел NOx в 0,4 г / кВтч, что вызвало широкое использование доочистки NOx (обычно карбамида-SCR) на затронутых категориях двигателей.

    Тестирование. Для представления выбросов в реальных условиях в сотрудничестве с Агентством по охране окружающей среды США была разработана новая процедура испытаний в переходных режимах — внедорожный переходный цикл (NRTC).NRTC запускается дважды — с холодным и горячим запуском. Окончательные результаты выбросов представляют собой средневзвешенные значения 10% для холодного запуска и 90% для горячего запуска. Новое испытание будет использоваться параллельно с предыдущим графиком установившегося режима, ISO 8178 C1, именуемым циклом установившегося режима вне дорог (NRSC).

    • NRSC (стационарный) используется для испытаний на этапах I, II и III A, а также для двигателей с постоянной частотой вращения на всех этапах. NRTC (переходный процесс) может использоваться для тестирования стадии III A по выбору производителя.
    • Циклы NRSC и NRTC должны использоваться для испытаний стадий III B и IV, как для газообразных выбросов, так и для выбросов твердых частиц.

    Устройства поражения. Для двигателей ступеней III и IV «устройство отключения» определяется как:

    устройство, которое измеряет, воспринимает или реагирует на рабочие переменные с целью активации, модуляции, задержки или деактивации работы любого компонента или функции системы контроля выбросов, так что эффективность системы контроля снижается в условиях, встречающихся во время нормального использование внедорожной мобильной техники, если использование такого устройства существенно не включено в применяемую процедуру сертификации испытаний на выбросы.

    Кроме того, «иррациональная стратегия контроля» определяется как:

    любая стратегия или мера, которые при эксплуатации внедорожной мобильной техники в нормальных условиях эксплуатации снижают эффективность системы контроля выбросов до уровня ниже ожидаемого в применимых процедурах испытаний на выбросы.

    Хотя средства поражения и нерациональные стратегии контроля запрещены, «система контроля выбросов» четко не определена.

    В 2010 году с введением мер Этапа IV были введены Вспомогательная стратегия контроля выбросов (AECS) и Базовая стратегия контроля выбросов (BECS), аналогичные той, что применяется в дорожных двигателях большой грузоподъемности, а также требование о полном раскрытии подробной информации об их двигателях. эксплуатация и обоснование их использования.

    Стандарты Stage V

    Пределы выбросов Этапа V для двигателей внедорожной мобильной техники (категория NRE) показаны в таблице 4. Эти стандарты применимы к дизельным двигателям (CI) мощностью от 0 до 56 кВт и ко всем типам двигателей мощностью более 56 кВт. Двигатели мощностью более 560 кВт, используемые в генераторных установках (категория NRG), должны соответствовать стандартам, приведенным в таблице 5 (испытательные циклы NRSC и NRTC). Буква «v» в обозначении категории обозначает двигатель с регулируемой частотой вращения, а буква «c» обозначает двигатель с постоянной частотой вращения.

    c 1 0,19 c
    Таблица 4
    Стандарты выбросов Stage V для внедорожных двигателей (NRE)
    Категория Игн. Полезная мощность Дата CO HC NOx PM PN
    кВт г / кВт · ч 1 / кВт · ч CI P <8 2019 8,00 7,50 a, c 0,40 b —
    NRE-v / c-2 CI CI CI CI ≤ П <19 2019 6.60 7,50 a, c 0,40 —
    NRE-v / c-3 CI 19 ≤ P <37 2019 5,00 4,70 a, c 0,015 1 × 10 12
    NRE-v / c-4 CI 37 ≤ P <56 2019 5,00 4,70 a, c 0,015 0,015 0,015 1 × 10 12
    NRE-v / c-5 Все 56 ≤ P <130 2020 5.00 0,19 c 0,40 0,015 1 × 10 12
    NRE-v / c-6 Все 130 ≤ P ≤ 560 2019 3,50 0,40 0,015 1 × 10 12
    NRE-v / c-7 Все P> 560 2019 3,50 0,19 d 3,50 0.045–
    a HC + NOx
    b 0,60 для двигателей с прямым впрыском и воздушного охлаждения с ручным пуском
    c A = 1,10 для газовых двигателей
    d A = 6,00 для газовых двигателей
    1
    Таблица 5
    Стандарты выбросов Stage V для двигателей генераторных установок мощностью более 560 кВт (NRG)
    Категория Игн. Полезная мощность Дата CO HC NOx PM PN
    кВт г / кВтч 1 / кВтч Все P> 560 2019 3.50 0,19 a 0,67 0,035 —
    a A = 6,00 для газовых двигателей

    Регламент Stage V ввел новый предел количества выбросов твердых частиц. Предел PN разработан, чтобы гарантировать, что высокоэффективная технология контроля частиц, такая как пристенные фильтры твердых частиц, будет использоваться на всех затронутых категориях двигателей. Регламент Stage V также ужесточил ограничение по массе PM для нескольких категорий двигателей с 0.От 025 г / кВтч до 0,015 г / кВтч.

    Пределы содержания углеводородов для газовых двигателей. Для категорий двигателей, для которых определен коэффициент A, предельное значение HC для двигателей, работающих на полностью или частично газовом топливе, указанное в таблице, заменяется значением, рассчитанным по формуле:

    HC = 0,19 + (1,5 × A × GER) (1)

    где GER — средний коэффициент энергии газа за соответствующий цикл. Если применяется как установившийся, так и переходный цикл испытаний, GER должен быть определен из переходного цикла испытаний с горячим пуском.Если расчетный предел для HC превышает значение 0,19 + A, предел для HC следует установить на 0,19 + A.

    Стратегия поражения. Регламент Stage V использует следующие определения:

    «Стратегия поражения» означает стратегию контроля выбросов, которая снижает эффективность системы контроля выбросов в условиях окружающей среды или работы двигателя, встречающихся либо во время нормальной работы машины, либо за пределами процедур испытаний для утверждения типа ЕС

    «Система контроля выбросов» означает любое устройство, систему или элемент конструкции, которые контролируют или сокращают выбросы

    Стратегии поражения запрещены.

    Суда внутреннего плавания

    Стандарты этапа III A вводят ограничения на выбросы для двигателей, используемых на судах внутреннего плавания, таблица 6. Двигатели делятся на категории в зависимости от водоизмещения (рабочего объема) на цилиндр и полезной выходной мощности. Категории двигателей и стандарты согласованы со стандартами США для судовых двигателей. Для судов плавания не существует стандартов Stage III B или Stage IV.

    h
    Таблица 6
    Стандарты выбросов Stage III A для двигателей судов внутреннего плавания
    Категория Рабочий объем (D) Дата CO HC + NOx PM
    дм 3 на цилиндр
    г / цилиндр 1 D ≤ 0.9, P> 37 кВт 2007 5,0 7,5 0,40
    V1: 2 0,9 5,0 7,2 0,30
    V1: 3 1,2 5,0 7,2 0,20
    V1: 4 2,5 2009 5,0 7,2 0,20
    V2: 1 5 5.0 7,8 0,27
    V2: 2 15 5,0 8,7 0,50
    V2: 3 15 3300 кВт 5,0 9,8 0,50
    V2: 4 20 5,0 9,8 0,50
    V2: 5 25 5,0 11,0 0.50

    Ограничения на выбросы для судов внутреннего плавания были значительно ужесточены в соответствии с правилами Этапа V. Пределы ступени V, таблица 7, применимы к тяговым (IWP) и вспомогательным (IWA) двигателям мощностью более 19 кВт, включая двигатели всех типов зажигания.

    кВт / ч
    Таблица 7
    Нормы выбросов Stage V для двигателей судов внутреннего плавания (IWP и IWA)
    Категория Полезная мощность Дата CO HC a NOx PM PN
    9 кВт 9/
    9 кВт 9/
    IWP / IWA-v / c-1 19 ≤ P <75 2019 5.00 4,70 b 0,30 —
    IWP / IWA-v / c-2 75 ≤ P <130 2019 5,00 5,40 b —
    IWP / IWA-v / c-3 130 ≤ P <300 2019 3.50 1.00 2.10 0.10 —
    IWP / c IWA-v / -4 P ≥ 300 2020 3.50 0,19 1,80 0,015 1 × 10 12
    a A = 6,00 для газовых двигателей
    b HC + NOx

    Рельсовые тяговые двигатели

    Стандарты Stage III A и III B приняты для двигателей мощностью более 130 кВт, используемых для приведения в движение железнодорожных локомотивов (категории R, RL, RH) и железнодорожных вагонов (RC), таблица 8. Стандарты Stage IV для тяговых двигателей рельсового транспорта отсутствуют.

    9108
    Таблица 8
    Стандарты выбросов Stage III A / B для рельсовых тяговых двигателей
    Категория Полезная мощность Дата CO HC HC + NOx NOx PM
    кВт кВт A
    RC A P> 130 2006 3.5 — 4,0 — 0,2
    RL A 130 ≤ P ≤ 560 2007 3,5 — 4,0 — 0,2
    P> 560 2009 3,5 0,5 * — 6,0 * 0,2
    Стадия III B
    RC B P> 130 2012 2012 3.5 0,19 — 2,0 0,025
    РБ P> 130 2012 3,5 — 4,0 — 0,025
    г / кВтч и NOx = 7,4 г / кВтч для двигателей P> 2000 кВт и D> 5 литров / цилиндр

    Стандарты выбросов Stage V применяются к двигателям, используемым для приведения в движение железнодорожных локомотивов (RLL) и железнодорожных вагонов (RLR) любой номинальной мощности и любого типа зажигания.Пределы показаны в Таблице 9. Вспомогательные двигатели, используемые в локомотивах или железнодорожных вагонах, должны соответствовать нормам выбросов для категорий NRE или NRS.

    кВт
    Таблица 9
    Нормы выбросов Stage V для двигателей рельсовой тяги
    Категория Полезная мощность Дата CO HC a NOx PM PN
    9 кВт 9/
    9 кВт 9/
    РЛЛ-в / ц-1 (Локомотивы) П> 0 2021 3.50 4,00 b 0,025 —
    RLR-v / c-1 (железнодорожные вагоны) P> 0 2021 3,50 0,19 2,00 0,0 × 10 12
    a A = 6,00 для газовых двигателей
    b HC + NOx

    Серия гибких вариантов конструкции конфокальных микроскопов Nikon E-C1 и E-C2 для УФ-, многофотонной и FLIM-визуализации

    DOI: 10.1111 / jmi.12218. Epub 2015 9 февраля.

    Принадлежности Расширять

    Принадлежность

    • 1 Центральная лазерная установка, STFC, Лаборатория Резерфорда Эпплтона, Исследовательский комплекс в Харвелле, Харвелл, Оксфорд, Дидкот, Великобритания.
    Бесплатная статья

    Элемент в буфере обмена

    Stanley W. Botchway et al. J Microsc. 2015 апр.

    Бесплатная статья Показать детали Показать варианты

    Показать варианты

    Формат АннотацияPubMedPMID

    DOI: 10.1111 / jmi.12218. Epub 2015 9 февраля.

    Принадлежность

    • 1 Центральная лазерная установка, STFC, Лаборатория Резерфорда Эпплтона, Исследовательский комплекс в Харвелле, Харвелл, Оксфорд, Дидкот, Великобритания.

    Элемент в буфере обмена

    Полнотекстовые ссылки Параметры отображения

    Показать варианты

    Формат АннотацияPubMedPMID

    Абстрактный

    Многофотонная микроскопия широко применяется в биологических науках с использованием внешней флуоресценции низкомолекулярных и высокомолекулярных меток со спектрами возбуждения и излучения в видимой и ближней инфракрасной областях.Для визуализации собственных и внешних флуорофоров со спектрами возбуждения в ультрафиолетовой области многофотонное возбуждение с помощью одно- или двухцветных лазеров устраняет необходимость в оптике возбуждения, пропускающей ультрафиолет, и имеет преимущества с точки зрения оптического проникновения в образец и снижения фототоксичности. Возбуждение и обнаружение ультрафиолетового излучения около 300 нм и ниже в типичном инвертированном конфокальном микроскопе сложнее и требует использования дорогой кварцевой оптики, включая объектив.В этой технической заметке мы описываем адаптацию коммерческого конфокального микроскопа (Nikon, Япония E-C1 или E-C2) для универсального использования с лазерными источниками Ti-сапфира и OPO, а также добавление второго канала обнаружения, который позволяет обнаруживать ультрафиолетовую флуоресценцию. и увеличивает чувствительность обнаружения в типичном эксперименте по визуализирующей микроскопии с продолжительностью жизни флуоресценции. Результаты некоторых экспериментов с этой установкой иллюстрируют полученные возможности.

    Ключевые слова: Комбретастатин; FLIM; конфокальный; многофотонная микроскопия; серотонин; коротковолновый УФ; двухфотонный; ультрафиолет.

    © 2015 Авторский журнал микроскопии © 2015 Королевское микроскопическое общество.

    Похожие статьи

    • Неинвазивная визуализация физиологии кожи и чрескожного проникновения с использованием спектральной флуоресценции и визуализации в течение жизни с помощью многофотонной и конфокальной микроскопии.

      Робертс М.С., Данчик Ю., Проу Т.В., Торлинг Калифорния, Лин Л.Л., Грайс Дж. Э., Робертсон Т.А., Кениг К., Беккер В.Робертс М.С. и др. Eur J Pharm Biopharm. 2011 Апрель; 77 (3): 469-88. DOI: 10.1016 / j.ejpb.2010.12.023. Epub 2011 21 января. Eur J Pharm Biopharm. 2011 г. PMID: 21256962 Рассмотрение.

    • Разработка и демонстрация мультимодальной оптической сканирующей микроскопии для конфокальной и двухфотонной визуализации.

      Чун В, До Ди, Гвеон Д. Чун В. и др. Rev Sci Instrum. 2013 Янв; 84 (1): 013701.DOI: 10,1063 / 1,4773232. Rev Sci Instrum. 2013. PMID: 23387653

    • Мультимодальная оптическая рабочая станция для одновременной линейной, нелинейной микроскопии и наноманипуляций: модернизация коммерческого конфокального инвертированного микроскопа.

      Мэтью М., Сантос С.И., Залвидеа Д., Лоза-Альварес П. Мэтью М. и др. Rev Sci Instrum. 2009 Июль; 80 (7): 073701. DOI: 10,1063 / 1,3142225.Rev Sci Instrum. 2009 г. PMID: 19655950 Бесплатная статья PMC.

    • Многофотонная адаптация коммерческого недорогого конфокального микроскопа для визуализации живых тканей.

      Манкузо Дж. Дж., Ларсон А. М., Венсель Т. Г., Саггау П. Манкузо Дж. Дж. И др. J Biomed Opt. 2009 май-июнь; 14 (3): 034048. DOI: 10,1117 / 1,3139850. J Biomed Opt. 2009 г. PMID: 19566340 Бесплатная статья PMC.

    • Двухфотонная микроскопия клеток и тканей.

      Рубарт М. Рубарт М. Circ Res. 2004 г. 10 декабря; 95 (12): 1154-66. DOI: 10.1161 / 01.RES.0000150593.30324.42. Circ Res. 2004 г. PMID: 155

    		 Рассмотрение.

    Процитировано

    11 статей
    • Каннабидиол модулирует митохондриальный окислительно-восстановительный потенциал и динамику в раковых клетках MCF7: исследование с использованием флуоресцентной микроскопии NAD (P) H с визуализацией на протяжении всей жизни.

      Mold RR, Botchway SW, Parkinson JRC, Thomas EL, Guy GW, Bell JD, Nunn AVW. Mold RR, et al. Front Mol Biosci. 2021, 11 мая; 8: 630107. DOI: 10.3389 / fmolb.2021.630107. Электронная коллекция 2021 г. Front Mol Biosci. 2021 г. PMID: 34046425 Бесплатная статья PMC.

    • Комбинирование многоцветной FISH с визуализацией продолжительности жизни флуоресценции для идентификации хромосом и исследования хромосомной субструктуры.

      Бхартия А., Робинсон И., Юсуф М., Ботчвей SW. Бхартия А. и др. Front Mol Biosci. 2021, 17 марта; 8: 631774. DOI: 10.3389 / fmolb.2021.631774. Электронная коллекция 2021 г. Front Mol Biosci. 2021 г. PMID: 33816553 Бесплатная статья PMC.

    • Вклад передовой флуоресцентной наномикроскопии в выявление структуры митотических хромосом.

      Ботчвей С.В., Фарук С., Саджид А., Робинсон И.К., Юсуф М.Botchway SW, et al. Chromosome Res. 2021 Март; 29 (1): 19-36. DOI: 10.1007 / s10577-021-09654-5. Epub 2021 9 марта. Chromosome Res. 2021 г. PMID: 33686484 Рассмотрение.

    • Многоцветная микроскопия FRET-FLIM для анализа мультибелковых взаимодействий в живых клетках.

      Ахмед А., Шоберер Дж., Кук Э., Ботчвей SW. Ахмед А. и др. Методы Мол биол. 2021; 2247: 287-301.DOI: 10.1007 / 978-1-0716-1126-5_16. Методы Мол биол. 2021 г. PMID: 33301124

    • Разработка высокоаффинных связывающих мишень пептидов с HLA-E: ключевым мембранным антигеном множественной миеломы.

      Ян Й, Сунь М, Ю З, Лю Дж, Янь В, Лю З, Вэй М, Ван Х. Ян Y и др. Старение (Олбани, штат Нью-Йорк). 2020 28 октября; 12 (20): 20457-20470. DOI: 10.18632 / старение.103858. Epub 2020 28 окт.Старение (Олбани, штат Нью-Йорк). 2020. PMID: 33115963 Бесплатная статья PMC.

    Типы публикаций

    • Поддержка исследований, за пределами США. Правительство

    Условия MeSH

    • Микроскопия, конфокальная / инструментальная *
    • Микроскопия, флуоресценция, многофотонная микроскопия / методы *

    LinkOut — дополнительные ресурсы

    • Полнотекстовые источники

    • Материалы исследований

    • Разное

    Полнотекстовые ссылки [Икс] Wiley [Икс]

    Цитировать

    Копировать

    Формат: AMA APA ГНД NLM

    ТЕХНИЧЕСКИЕ ДАННЫЕ — ОБЩИЙ АССОРТИМЕНТ

    МОТОРНОЕ МАСЛО ДЛЯ ПАССАЖИРСКИХ АВТОМОБИЛЕЙ

    СИНТЕТИЧЕСКИЙ

    ПОЛУ-СИНТЕТИЧЕСКИЙ

    МИНЕРАЛЬНАЯ

    МАСЛО ДЛЯ ТЯЖЕЛЫХ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

    ТРАНСМИССИОННЫЕ МАСЛА, РЕДУКТОРНЫЕ МАСЛА, МОСТОВЫЕ МАСЛА И СПЕЦИАЛЬНЫЙ АССОРТИМЕНТ

    АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

    ТРАНСМИССИЯ РУЧНОГО УПРАВЛЕНИЯ И МОСТЫ

    ТОРМОЗНАЯ ЖИДКОСТЬ

    КУЛАНТЫ

    ЧИСТЯЩИЕ СРЕДСТВА

    САД

    МОРСКОЙ

    СПЕЦИАЛЬНОСТИ

    CLAAS ORIGINAL

    МОТОРНОЕ МАСЛО
    МАСЛО ГИДРАВЛИЧЕСКОЕ
    МАСЛО ТРАНСМИССИИ И ОСИ

    ПОДЛИННОЕ МАСЛО NISSAN

    МОТОРНОЕ МАСЛО
    Товар TDS
    NISSAN MOTOR OIL FULL-SYNTHETIC 0W-20 SN / GF5 Лист
    NISSAN MOTOR OIL ПОЛНОСТЬЮ СИНТЕТИЧЕСКОЕ 5W-30 SN / GF5 Лист
    NISSAN MOTOR OIL ПОЛНОСТЬЮ СИНТЕТИЧЕСКОЕ 5W-30 C4 DPF Лист
    NISSAN MOTOR OIL ПОЛУСИНТЕТИЧЕСКОЕ 10W-40 A3 / B4 Лист

    ГИДРАВЛИЧЕСКИЙ

    ПРОМЫШЛЕННОЕ ОБОРУДОВАНИЕ

    МАСЛО ДЛЯ ВОЗДУШНОГО КОМПРЕССОРА

    ХОЛОДИЛЬНОЕ МАСЛО

    ТУРБИННОЕ МАСЛО

    ЦЕПНЫЕ МАСЛА

    МАСЛА ДЛЯ РАЗДВИЖНЫХ ДВИГАТЕЛЕЙ

    ПИЩЕВЫЕ СМАЗКИ

    ПИЩЕВЫЕ ОСОБЕННОСТИ

    СМАЗКА

    ПИЩЕВАЯ СМАЗКА

    ДРУГИЕ СПЕЦИАЛЬНОСТИ

    .

    Похожие записи

    21.11.2024 0

    Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

    19.11.2024 0

    Новорожденный какает слизью: причины появления слизи в кале грудничка

    19.11.2024 0

    Гемангиома у новорожденных: причины, виды, лечение и профилактика

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
