Самодельное водяное охлаждение компьютера. Водяное охлаждение компьютера своими руками: пошаговая инструкция по сборке СВО — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как собрать систему водяного охлаждения для ПК самостоятельно. Какие компоненты необходимы для СВО. Чем отличается водяное охлаждение от воздушного. Какие преимущества дает жидкостное охлаждение компьютера.

Содержание

Принцип работы системы водяного охлаждения компьютера

Система водяного охлаждения (СВО) — это эффективный способ отвода тепла от нагревающихся компонентов компьютера. В отличие от традиционного воздушного охлаждения, в СВО для переноса тепла используется жидкость (обычно дистиллированная вода).

Основные компоненты СВО:

Водоблоки — устанавливаются на процессор, видеокарту и другие нагревающиеся элементы
Радиатор — отводит тепло от жидкости в воздух
Помпа — обеспечивает циркуляцию жидкости
Шланги — по ним циркулирует жидкость
Резервуар — для хранения жидкости

Принцип работы СВО следующий:

Жидкость проходит через водоблоки и забирает тепло от компонентов
Нагретая жидкость по шлангам поступает в радиатор

В радиаторе жидкость охлаждается потоком воздуха от вентиляторов
Охлажденная жидкость возвращается обратно к водоблокам

Этот цикл постоянно повторяется, обеспечивая эффективное охлаждение.

Преимущества водяного охлаждения перед воздушным

Системы водяного охлаждения имеют ряд существенных преимуществ по сравнению с традиционным воздушным охлаждением:

Более высокая эффективность охлаждения за счет лучшей теплопроводности воды
Меньший уровень шума из-за отсутствия множества вентиляторов
Возможность охлаждения сразу нескольких компонентов
Лучшие возможности для разгона процессора и видеокарты
Более привлекательный внешний вид системного блока

Однако у СВО есть и недостатки — более высокая стоимость и сложность установки. Поэтому важно правильно спланировать сборку такой системы.

Необходимые компоненты для сборки СВО своими руками

Для самостоятельной сборки системы водяного охлаждения понадобятся следующие компоненты:

Обязательные элементы:

Водоблоки для процессора и видеокарты
Радиатор подходящего размера
Помпа для циркуляции жидкости
Шланги и фитинги для соединения
Охлаждающая жидкость (дистиллированная вода)
Вентиляторы для радиатора

Дополнительные компоненты:

Резервуар для жидкости
Датчики температуры
Термопаста
Антикоррозийные присадки
Контроллер вентиляторов

Важно подобрать все элементы так, чтобы они были совместимы между собой по размерам и типам соединений.

Пошаговая инструкция по сборке системы водяного охлаждения

Сборка СВО своими руками требует внимательности и аккуратности. Вот основные этапы:

Подготовьте все необходимые компоненты и инструменты
Установите водоблоки на процессор и видеокарту

Закрепите радиатор в корпусе компьютера
Разместите помпу и резервуар (если используется)
Соедините все компоненты шлангами, используя фитинги
Заполните систему охлаждающей жидкостью
Проверьте систему на герметичность
Подключите питание помпы и вентиляторов
Запустите систему и проверьте ее работу

При сборке важно не допустить протечек и попадания воздуха в систему. Рекомендуется сначала протестировать СВО вне корпуса.

Выбор и установка водоблоков

Водоблоки — ключевые элементы СВО, отвечающие за отвод тепла от компонентов компьютера. Как правильно выбрать и установить водоблоки?

Выбор водоблоков:

Для процессора выбирайте модель, совместимую с вашим сокетом
Для видеокарты нужен водоблок, подходящий к конкретной модели
Обращайте внимание на материал основания (медь эффективнее алюминия)
Учитывайте тип резьбы для подключения шлангов (обычно G1/4″)

Процесс установки:

Очистите поверхность процессора/GPU от старой термопасты
Нанесите тонкий слой новой термопасты
Аккуратно установите водоблок, не допуская перекосов
Равномерно затяните крепежные винты
Подключите шланги к входному и выходному отверстиям

Правильная установка водоблоков критически важна для эффективной работы всей системы охлаждения.

Подбор и монтаж радиатора для СВО

Радиатор отвечает за отвод тепла от жидкости в воздух. От его эффективности во многом зависит производительность всей системы охлаждения.

На что обратить внимание при выборе радиатора:

Размер — чем больше, тем эффективнее охлаждение
Толщина — влияет на эффективность теплообмена
Материал — медь эффективнее алюминия
Количество вентиляторов — зависит от размера радиатора
Тип резьбы для подключения — обычно G1/4″

Процесс установки радиатора:

Выберите подходящее место в корпусе компьютера

Закрепите радиатор с помощью винтов или специальных креплений
Установите вентиляторы на радиатор
Подключите шланги к входному и выходному отверстиям
Проверьте надежность всех соединений

При установке убедитесь, что радиатор не мешает другим компонентам и обеспечивает хороший поток воздуха.

Выбор помпы и организация циркуляции жидкости

Помпа (насос) — это «сердце» системы водяного охлаждения, обеспечивающее циркуляцию жидкости. От ее характеристик зависит эффективность всей системы.

Основные параметры при выборе помпы:

Производительность (л/ч) — чем выше, тем лучше охлаждение
Напор (м) — способность преодолевать сопротивление системы
Уровень шума — важно для тихой работы компьютера
Потребляемая мощность — влияет на нагрузку на блок питания
Размеры — должна помещаться в корпус

Установка и подключение помпы:

Выберите место для установки помпы (обычно на дне корпуса)

Закрепите помпу с помощью виброгасящих прокладок
Подключите шланги к входному и выходному отверстиям
Подключите питание помпы к блоку питания компьютера
Проверьте правильность направления потока жидкости

Для оптимальной работы СВО важно правильно организовать циркуляцию жидкости, соблюдая рекомендуемую последовательность компонентов.

Заправка и тестирование системы водяного охлаждения

После сборки всех компонентов СВО необходимо заправить ее жидкостью и провести тестирование. Это критически важный этап, от которого зависит надежность работы всей системы.

Процесс заправки СВО:

Подготовьте достаточное количество дистиллированной воды
Добавьте антикоррозийные присадки (если используются)
Медленно заливайте жидкость через резервуар или специальное отверстие
Включите помпу на несколько секунд для заполнения системы
Повторяйте процесс, пока вся система не заполнится
Удалите воздух из системы, наклоняя корпус в разные стороны

Тестирование системы:

Проверьте все соединения на герметичность
Запустите помпу на несколько часов без включения компьютера
Убедитесь в отсутствии протечек и воздушных пузырей
Проверьте температуру компонентов при работе компьютера
Настройте скорость вращения вентиляторов для оптимальной работы

Только после успешного тестирования можно считать сборку СВО завершенной и приступать к эксплуатации системы.

пошаговая инструкция с фото и видео

Зачастую после покупки компьютера пользователь сталкивается с таким неприятным явлением, как сильный шум, идущий от охлаждающих вентиляторов. Могут наблюдаться сбои в работе операционной системы из-за нагрева до высоких температур (90°C и более) процессора или видеокарты. Это весьма существенные недостатки, устранить которые возможно с помощью дополнительно устанавливаемого на ПК водяного охлаждения. Как изготовить систему своими руками?

Жидкостное охлаждение, его положительные свойства и недостатки

Принцип действия системы жидкостного охлаждения компьютера (СЖОК) основан на использовании соответствующего теплоносителя. Жидкость за счёт постоянной циркуляции поступает к тем узлам, температурный режим которых необходимо контролировать и регулировать. Дальше теплоноситель по шлангам поступает в радиатор, где и охлаждается, отдавая тепло воздуху, который затем отводится за пределы системного блока с помощью вентиляции.

Водяное охлаждение, устанавливаемое на ПК, гораздо эффективнее воздушного

Жидкость, имея более высокую теплопроводность по сравнению с воздухом, быстро стабилизирует температуру таких аппаратных ресурсов, как процессор и графический чип, приводя их к норме. В результате можно добиться существенного повышения производительности ПК за счёт его системного разгона. При этом надёжность работы компонентов компьютера не будет нарушена.

При использовании СЖОК можно обходиться вообще без вентиляторов или применять маломощные бесшумные модели. Работа компьютера становится тихой, в результате чего пользователь чувствует себя комфортно.

К недостаткам СЖОК следует отнести её дороговизну. Да, готовая система жидкостного охлаждения является удовольствием не из дешёвых. Но ведь при желании её можно сделать и установить самостоятельно. Это займёт время, но будет стоить недорого.

Классификация охлаждающих водяных систем

Жидкостные охлаждающие системы могут быть:

По типу размещения:
- внешние;
- внутренние.
  Отличие между внешними и внутренними СЖОК в том, где расположена система: снаружи или внутри системного блока.
По схеме соединения:
- параллельные — при таком подключении разводка идёт от основного радиатора-теплообменника к каждому водоблоку, обеспечивающему охлаждение процессора, видеокарты или другого узла / элемента компьютера;
- последовательные — каждый водоблок соединяется друг с другом;
- комбинированные — такая схема включает одновременно параллельные и последовательные подключения.
По способу обеспечения циркуляции жидкости:
- помповые — система использует принцип принудительного нагнетания охлаждающей жидкости к водоблокам. В качестве нагнетателя используются помпы. Они могут иметь собственный герметичный корпус либо погружаться в охлаждающую жидкость, находящуюся в отдельном резервуаре;
- безпомповые — жидкость циркулирует за счёт испарения, при котором создаётся давление, движущее теплоноситель в заданном направлении. Охлаждаемый элемент, нагреваясь, превращает подводимую к нему жидкость в пар, который затем снова становится жидкостью в радиаторе. По характеристикам такие системы значительно уступают помповым СЖОК.

Виды СЖОК — галерея

Составляющие элементы, инструменты и материалы для сборки СЖОК

Подберём необходимый набор для жидкостного охлаждения центрального процессора компьютера. В состав СЖОК войдут:

водяной блок;
радиатор;
два вентилятора;
помпа;
шланги;
фитинги;
резервуар для жидкости;
сама жидкость (в контур можно залить дистиллированную воду или тосол).

Все составляющие системы жидкостного охлаждения можно приобрести в интернет-магазине по соответствующему запросу.

Некоторые узлы и детали, например, водяной блок, радиатор, фитинги, резервуар, можно изготовить самостоятельно. Однако вам, вероятно, придётся заказывать токарные и фрезерные работы. В результате может получиться так, что СЖОК обойдётся дороже, чем если бы вы её приобрели готовой.

Наиболее приемлемым и наименее затратным вариантом будет приобрести основные узлы и детали, после чего самостоятельно монтировать систему. В этом случае достаточно иметь базовый набор слесарного инструмента для выполнения всех необходимых работ.

Делаем жидкостную систему охлаждения ПК своими руками — видео

Изготовление, сборка и монтаж

Рассмотрим изготовление внешней помповой системы жидкостного охлаждения центрального процессора ПК.

Начнём с водоблока. Самую простую модель этого узла можно приобрести в интернет-магазине. Идёт он сразу с фитингами и зажимами. Простая модель водоблока, подходящая для большинства процессоров
Водоблок можно изготовить и самостоятельно. В этом случае понадобится медная болванка диаметром от 70 мм и длиной 5–7 см, а также возможность заказать токарные и фрезерные работы в технической мастерской. В результате получится самодельный водоблок, который по окончании всех манипуляций нужно будет покрыть автомобильным лаком для исключения окисления.Размеры основания водоблока должны соответствовать габаритам процессора
Для крепления водоблока можно использовать отверстия на материнской плате в месте изначальной установки радиатора воздушного охлаждения с вентилятором. В отверстия вставляются металлические стойки, на которые крепятся вырезанные из фторопласта планки, прижимающие водоблок к процессору.Фторопластовые планки обеспечивают необходимое усилие прижима водоблока
Радиатор лучше всего приобрести готовый.
Некоторые умельцы используют радиаторы от старых автомобилей.
В зависимости от размеров, на радиатор с помощью резиновых прокладок и кабельных стяжек или же посредством саморезов крепятся один или два стандартных компьютерных вентилятора.Крепление вентилятора с помощью кусочков обычного ластика и кабельных стяжек
В качестве шланга можно использовать обычный жидкостный уровень, сделанный из силиконовой трубки, обрезав его с обеих сторон.После обрезки получается хороший силиконовый шланг
Без фитингов не обходится ни одна СЖОК, ведь именно через них шланги подключаются ко всем узлам системы.Размеры подбираются в зависимости от внутреннего диаметра шлангов, входных и выходных отверстий подключаемых узлов
В качестве нагнетателя рекомендуется использовать небольшую аквариумную помпу, которую можно приобрести в зоомагазине. Крепится она в подготовленном резервуаре для охлаждающей жидкости с помощью присосок.Мощности такого устройства достаточно для обеспечения циркуляции жидкости в любой охлаждающей системе
В роли резервуара для жидкости, выполняющего функции расширительного бачка, можно использовать любой пищевой контейнер из пластмассы, имеющий крышку. Главное, чтобы туда помещалась помпа.
Для возможности долива жидкости в крышку контейнера врезается горловина любой пластиковой бутылки с закруткой.Для изготовления резервуара для охлаждающей жидкости используется пластмассовый пищевой контейнер с крышкой
Электропитание всех узлов СЖОК выводится на отдельный штекер для возможности подключения от компьютера.Через штекер система охлаждения подключается к компьютеру
На заключительном этапе все узлы СЖОК закрепляются на подобранном по размеру листе оргстекла, подключаются и фиксируются зажимами все шланги, штекер электропитания соединяется с компьютером, система заполняется дистиллированной водой или тосолом. После запуска ПК охлаждающая жидкость сразу начинает подаваться к центральному процессору.Любой сможет самостоятельно сделать эффективную систему жидкостного охлаждения ПК своими руками, главное точно следовать инструкции

Водоблок на компьютер своими руками — видео

Водяное охлаждение превосходит по характеристикам изначально устанавливаемую на современных компьютерах воздушную систему. За счёт жидкостного теплоносителя, используемого вместо вентиляторов, сокращается шумовой фон. Компьютер работает намного тише. Сделать СЖОК можно своими руками, обеспечив при этом надёжную защиту основных элементов и узлов компьютера (процессор, видеокарта и др.) от перегрева.

Водяное охлаждение для пк — секреты СВО

водяное охлаждение компьютера

Системы водяного охлаждения уже много лет используются как высокоэффективное средство отвода тепла от нагревающихся компонентов компьютера.

Качество охлаждения напрямую влияет на стабильность работы Вашего компьютера. При избыточном тепле компьютер начинает зависать и возможен выход из строя перегревшихся компонентов. Высокие температуры вредны для элементной базы (конденсаторы, микросхемы и пр.), а перегрев жесткого диска может привести к потере данных.

С ростом производительности компьютеров приходится использовать более эффективные системы для охлаждения. Традиционной считается воздушная система охлаждения, но воздух обладает низкой теплопроводностью и при большом потоке воздуха создаётся сильный шум. Мощные кулера издают довольно сильный рёв, хотя при этом могут обеспечить приемлемую эффективность.

В таких условиях все более популярными становятся водяные системы охлаждения. Превосходство водяного охлаждения над воздушным объясняется показателями теплоемкости (4,183 кДж·кг^-1·K^-1 для воды и 1,005 кДж·кг^-1·K^-1 для воздуха) и теплопроводности (0,6 Вт/(м·K) для воды и 0,024—0,031Вт/(м·K) для воздуха). Поэтому, при прочих равных условиях, системы водяного охлаждения всегда будут эффективнее воздушных.

В интернете можно найти много материалов по готовым системам водяного охлаждения от ведущих производителей и примеры самодельных систем охлаждения (последние, как правило, более эффективны).

Система водяного охлаждения (СВО) – система охлаждения, в которой для переноса тепла используется вода в качестве теплоносителя. В отличие от воздушного охлаждения, в котором тепло передается напрямую воздуху, в системе водяного охлаждения тепло сначала передается воде.

Принцип работы СВО

Охлаждение компьютера необходимо для отвода тепла от нагретого компонента (чипсета, процессора, …) и его рассеивания. Обычный воздушный кулер снабжен монолитным радиатором, который выполняет обе данные функции.

В СВО каждая часть выполняет свою функцию. Водоблок осуществляет теплосъем, а другая часть рассеивает тепловую энергию. Примерную схему соединения компонентов СВО можно посмотреть на схеме ниже.

охлаждение компьютера

Водоблоки могут включаться в контур параллельно и последовательно. Первый вариант предпочтительнее при наличии одинаковых теплосъемников. Можно эти варианты скомбинировать и получить параллельно-последовательное подключение, но наиболее правильным будет соединение водоблоков один за другим.

Отвод тепла происходит по такой схеме: жидкость из резервуара подводится к помпе, а затем перекачивается дальше к узлам, которые охлаждают компоненты ПК.

Причиной такого подключения является незначительный прогрев воды после прохождения первого водоблока и эффективный отвод тепла от чипсета, GPU, CPU. Прогретая жидкость попадает в радиатор и там охлаждается. Затем она снова попадает в резервуар, и начинается новый цикл.

По конструктивным особенностям СВО можно разделить на два типа:

Охлаждающая жидкость циркулирует за счет помпы в виде отдельного механического узла.
Безпомповые системы, в которых используются специальные хладагенты, проходящие через жидкую и газообразную фазы.

Система охлаждения с помпой

Принцип ее действия эффективность и прост. Жидкость (обычно дистиллированная вода) проходит через радиаторы охлаждаемых устройств.

Все компоненты конструкции соединяются между собой гибкими трубками (диаметр 6-12 мм). Жидкость, проходя через радиатор процессора и других устройств, забирает их тепло, а затем по трубкам попадает в радиатор теплообменника, где охлаждается сама. Система замкнутая, и жидкость в ней постоянно циркулирует.

Система замкнутая

Пример такого соединения можно показать на примере продукции фирмы CoolingFlow. В ней помпа совмещается с буферным резервуаром для жидкости. Стрелки показывают движение холодной и горячей жидкости.

CoolingFlow

Безпомповое жидкостное охлаждение

Есть системы жидкостного охлаждения, не использующие помпу. В них используется принцип испарителя и создается направленное давление, вызывающее движение охлаждающего вещества. В качестве хладагентов применяются жидкости с низкой точкой кипения. Физику происходящего процесса можно рассмотреть на схеме ниже.

жидкости с низкой точкой кипения

Изначально радиатор и магистрали полностью заполнены жидкостью. Когда температура радиатора процессора становится выше определенного значения, то жидкость превращается в пар. Процесс превращения жидкости в пар поглощает тепловую энергию и повышает эффективность охлаждения. Горячим паром создается давление. Пар, через специальный односторонний клапан, может выходить только в одну сторону – в радиатор теплообменника-конденсатора. Там пар вытесняет холодную жидкость в направлении радиатора процессора, и, остывая, превращается снова в жидкость. Так жидкость-пар циркулирует в замкнутой системе трубопровода, пока температура радиатора высокая. Такая система получается очень компактной.

жидкость-пар циркулирует в замкнутой системе трубопровода

Возможен другой вариант такой системы охлаждения. Например, для видеокарты.

видеокарта

В радиатор графического чипа встраивается жидкостный испаритель. Теплообменник располагается рядом с боковой стенкой видеокарты. Конструкция изготовлена из медного сплава. Теплообменник охлаждается высокооборотным (7200 об./мин.) вентилятором центробежного типа.

Компоненты СВО

В системах водяного охлаждения используется определенный набор компонентов, обязательных и необязательных.

Обязательные компоненты СВО:

радиатор,
фитинги,
ватерблок,
помпа,
шланги,
вода.

Необязательными компонентами СВО являются: термодатчики, резервуар, сливные краны, контролеры помпы и вентиляторов, второстепенные ватерблоки, индикаторы и измерители (расхода, температуры, давления), водные смеси, фильтры, бэкплейты.

Рассмотрим обязательные компоненты.

Ватерблок (англ. waterblock) – теплообменник, передающий тепло от нагревшегося элемента (процессора, видео чипа и др.) воде. Он состоит из медного основания и металлической крышки с набором креплений.

Ватерблок

Основные типы ватерблоков: процессорные, для видеокарт, на системный чип (северный мост). Ватерблоки для видеокарт могут быть двух типов: закрывающие только графический чип («gpu only») и закрывающие все нагревающиеся элементы – фулкавер (англ. fullcover).

Ватерблок Swiftech MCW60-R( gpu-only):

Ватерблок Swiftech MCW60-R

Ватерблок EK Waterblocks EK-FC-5970(Фулкавер):

Ватерблок EK Waterblocks EK-FC-5970

Для увеличения площади теплопередачи применяется микроканальную и микроигольчатая структура. Ватерблоки делают без сложной внутренней структуры если производительность не столь критична.

Чипсетный ватерблок XSPC X2O Delta Chipset:

XSPC X2O Delta Chipse

Радиатор. В СВО радиатором называют водно-воздушный теплообменник, передающий воздуху тепло от воды в ватерблоке. Есть два подтипа радиаторов СВО: пассивные ( безвентиляторные), активные (продуваемые вентилятором).

Безвентиляторные можно встретить довольно редко (например, в СВО Zalman Reserator) потому, что данный тип радиаторов обладает более низкой эффективностью. Такие радиаторы занимают много места и их сложно поместить даже в модифицированном корпусе.

Пассивный радиатор Alphacool Cape Cora HF 642:

Alphacool Cape Cora HF 642

Активные радиаторы более распространенны в системах водяного охлаждения из-за лучшей эффективности. Если использовать тихие или бесшумные вентиляторы, то можно добиться тихой или бесшумной работы СВО. Эти радиаторы могут быть самого разного размера, но в основном их делают кратными к размеру 120 мм или 140мм вентилятора.

Радиатор Feser X-Changer Triple 120mm Xtreme

Feser X-Changer Triple 120mm Xtreme

Радиатор СВО за компьютерным корпусом:

Радиатор СВО

Помпа – электрический насос, отвечает за циркуляцию воды в контуре СВО. Помпы могут работать от 220 вольт или от 12 вольт. Когда в продаже было мало специализированных компонентов для СВО, то использовали аквариумные помпы, работающие от 220 вольт. Это создавало некоторые трудности, из-за необходимости включать помпу синхронно с компьютером. Для этого применяли реле, включающее помпу автоматически при старте компьютера. Сейчас есть специализированные помпы, обладающие компактными размерами и хорошей производительностью, работающие от 12 вольт.

Компактная помпа Laing DDC-1T

Laing DDC-1T

У современных ватерблоков довольно высокий коэффициент гидросопротивления, поэтому желательно применять специализированные помпы, так как аквариумные не позволят современной СВО работать на полную производительность.

Шланги или трубки также являются обязательными компонентами любой СВО, по ним вода течет от одного компонента к другому. В основном применяют шланги из ПВХ, иногда из силикона. Размер шланга не сильно влияет на производительность в целом, важно не брать слишком тонкие (менее 8 мм.) шланги.

Флуоресцентный шланг Feser Tube:

Feser Tube

Фитингами называют специальные соединительные элементы для подключения шлангов к компонентам СВО (помпе, радиатору, ватерблокам). Фитинги нужно вкручивать в отверстие с резьбой находящееся на компоненте СВО. Вкручивать их нужно не очень сильно (гаечных ключей не понадобится). Герметичность достиается уплотнительным кольцом из резины. Подавляющее большинство компонентов продаются без фитингов в комплекте. Это делается затем, чтобы пользователь мог сам подобрать фитинги, под нужный шланг. Самый распространенный тип фитингов – компрессионный (с накидной гайкой) и ёлочка (используются штуцеры). Фитинги бывают прямыми и угловыми. Фитинги еще различаются по типу резьбы. В компьютерных СВО чаще встречается резьба стандарта G1/4″, реже G1/8″ или G3/8″.

Водяное охлаждение компьютера:

Фитинги типа ёлочка от Bitspower:

Bitspower

Компрессионные фитинги Bitspower:

Bitspower

Вода тоже относится к обязательным компонентом СВО. Лучше всего заправлять дистиллированную воду (очищенную от примесей методом дистилляции). Используется и деионизированная вода, но существенных отличий от дистиллированной у нее нет, только производится другим способом. Можно применять специальные смеси или воду с различными присадками. Но использовать воду из-под крана или бутилированную для питья не рекомендуется.

Необязательные компонентами являются компоненты, без которых СВО стабильно может работать, и не влияют на производительность. Они делают эксплуатацию СВО более удобной.

Резервуар (расширительный бачек) считается необязательным компонентом СВО, хотя и присутствует в большинстве систем водяного охлаждения. Системы с резервуаром более удобны в заправке. Объем воды резервуара не принципиален, он не влияет на производительность СВО. Формы резервуаров встречаются самые разные и выбирают их по критериям удобства установки.

Трубчатый резервуар Magicool:

Magicool

Cливной кран используется для удобного слива воды из контура СВО. Он перекрыт в обычном состоянии, и открывается, когда необходимо слить воду из системы.

Сливной кран Koolance:

Koolance

Датчики, индикаторы и измерители. Выпускается довольно много различных измерителей, контролеров, датчиков для СВО. Среди них встречаются электронные датчики температуры воды, давления и потока воды, контролеры, согласующие работу вентиляторов с температурой, индикаторы движения воды и так далее. Датчики давления и расхода воды нужны лишь в системах, предназначенных для тестирования компонентов СВО, так как эта информация для обычного пользователя просто несущественна.

Электронный датчик потока от AquaCompute:

AquaCompute

Фильтр. Некоторые системы водяного охлаждения комплектуются фильтром, включенным в контур. Он предназначен для отфильтровывания разнообразных мелких частиц попавших в систему (пыль, остатки пайки, осадок).

Присадки к воде и различные смеси. Дополнительно к воде можно использовать различные присадки. Некоторые из них предназначены для защиты от коррозии, другие для предотвращения развития бактерий в системе или подкрашивания воды. Выпускают также готовые смеси, содержащие воду, антикоррозионные присадки и краситель. Бывают готовые смеси, повышающие производительность СВО, но повышение производительности от них возможно лишь незначительное. Можно встретить жидкости для СВО, которые сделаны не на основе воды, а использующие специальную диэлектрическую жидкость. Такая жидкость не проводит электрический ток и при утечке на компоненты ПК не вызовет короткого замыкания. Дистиллированная вода тоже не проводит ток, но, если пролившись, попадет на запыленные участки ПК, может стать электропроводной. Необходимости в диэлектрической жидкости нет, потому, что хорошо протестированная СВО не протекает и обладает достаточной надежностью. Важно также соблюдать инструкцию к присадкам. Не нужно лить их сверх меры, это может привести к плачевным последствиям.

Зеленый флуоресцентный краситель:

краситель

Бэкплейтом называют специальную крепежную пластину, которая нужна, чтобы разгрузить текстолит материнской платы либо видеокарты от создаваемого креплениями ватерблока усилия, и уменьшить изгиб текстолита, снижая риск поломки. Бэкплейт не является обязательным компонентом, но очень часто встречается в СВО.

Фирменный бэкплейт от Watercool:

Watercool

Второстепенные ватерблоки. Иногда, ставят дополнительные ватерблоки на слабо греющиеся компоненты. К таким компонентам относятся: оперативная память, силовые транзисторы цепей питания, жесткие диски и южный мост. Необязательность таких компонентов для системы водяного охлаждения заключается в том, что, они не несут улучшения разгона и никакой дополнительной стабильности системы или других заметных результатов не дают. Это связано с малым тепловыделением таких элементов, и с неэффективностью применения ватерблоков для них. Положительной стороной установки таких ватерблоком можно назвать только внешний вид, а минусом является повышение гидросопротивления в контуре и соответственно увеличение стоимости всей системы.

Ватерблок для силовых транзисторов на материнской плате от EK Waterblocks

EK Waterblocks

Кроме обязательных и необязательных компонентов СВО существует еще категория гибридных компонентов. В продаже встречаются компоненты, которые представляют собой два или более компонента СВО в одном устройстве. Среди таких устройств известны: гибриды помпы с процессорным ватерблоком, радиаторы для СВО совмещенные с встроенной помпой и резервуаром. Такие компоненты заметно уменьшают занимаемее ими место и более удобны в установке. Но такие компоненты мало пригодны к апгрейду.

Выбор системы СВО

Различают три основных типа СВО: внешние, внутренние и встроенные. Они различаются расположением по отношению к корпусу компьютера их основных компонентов (радиатор/теплообменник, резервуар, насос).

Внешние системы водяного охлаждения, выполняют в виде отдельного модуля ( «ящика») , который при помощи шлангов подключен к ватерблокам, которые установлены на комплектующих в самом корпусе ПК. В корпус внешней системы водяного охлаждения практически всегда выносится радиатор с вентиляторами, резервуар, помпа, и, иногда, для помпы с датчиками блок питания. Среди внешних систем хорошо известны системы водяного охлаждения Zalman семейства Reserator. Такие системы устанавливаются в виде отдельного модуля, и их удобство заключается в том, что пользователю не нужно дорабатывать и переделывать корпус своего компьютера. Их неудобство состоит только в габаритах и сложнее становится перемещать компьютер даже на небольшие расстояния, например, в другую комнату.

Внешняя пассивная СВО Zalman Reserator:

СВО Zalman Reserator

Встроенная охлаждающая система вмонтирована в корпус и продаётся в комплекте с ним. Такой вариант является самым простым в обращении, потому, что вся СВО уже смонтирована в корпусе, и снаружи нет громоздких конструкций. К недостаткам такой системы можно отнести высокую стоимость и то, что старый корпус ПК будет бесполезным.

Внутренние системы водяного охлаждения расположены полностью внутри корпуса ПК. Иногда, некоторые компоненты внутренней СВО (в основном радиатор), устанавливают на внешней поверхности корпуса. Достоинством внутренних СВО является удобство переноски. Нет необходимости слива жидкости при транспортировке. Также при установке внутренних СВО не страдает внешний вид корпуса, и при моддинге СВО может отлично украсить корпус вашего компьютера.

Проект Overclocked Orange:

Overclocked Orange

Недостатками внутренних систем водяного охлаждения являются сложность их установки и необходимость модификации корпуса во многих случаях. Также внутренняя СВО прибавляет вашему корпусу несколько килограмм веса.

Планирование и установка СВО

Водяное охлаждение, в отличие от воздушного, требует некоторого планирования перед установкой. Ведь жидкостное охлаждение налагает некоторые ограничения, которые необходимо принять во внимание.

Во время установки нужно всегда помнить об удобстве. Необходимо оставлять свободное место, чтобы дальнейшая работа с СВО и комплектующими не вызывала трудностей. Нужно, чтобы трубки с водой свободно проходили внутрь корпуса и между компонентами.

Кроме того течение жидкости не должно ничем ограничиватся. При прохождении через каждый водоблок охлаждающая жидкость нагревается. Чтобы снизить эту проблему, продумывается схема с параллельными путями охлаждающей жидкости. При таком подходе поток воды менее нагружен, и в водоблок каждого компонента поступает вода, которая не нагрета другими компонентами.

Хорошо известен набор Koolance EXOS-2. Он предназначен для работы с соединительными трубками сечения 3/8″.

При планировании расположения своей СВО рекомендуется сначала начертить простую схему. Начертив план на бумаге, приступают к реальной сборке и установке. Необходимо разложить на столе все детали системы и приблизительно промерять нужную длину трубок. Желательно оставлять запас и не обрезать слишком коротко.

Когда подготовительные работы проделаны, можно начинать установку водоблоков. На задней стороне материнской платы за процессором устанавливается металлическая скоба крепления головки охлаждения Koolance для процессора. Эта скоба крепления комплектуется пластмассовой прокладкой, для предотвращения замыкания с материнской платой.

материнская плата

Затем снимается радиатор, прикреплённый к северному мосту материнской платы. В примере используется материнская плата Biostar 965PT, у которой охлаждение чипсета происходит с помощью пассивного радиатора.

Biostar 965PT

Когда радиатор чипсета снят, нужно установить элементы крепления водоблока для чипсета. После установки этих элементов материнскую плату ставят снова в корпус ПК. Не забывайте удалять с процессора и чипсета старую термопасту перед нанесением тонким слоем новой.

После этого осторожно устанавливаются водоблоки на процессор. Не прижимайте их с силой. Применяя силу вы можете повредить комплектующие.

устанавливаются водоблоки на процессор

Потом проводятся работы с видеокартой. Необходимо удалить имеющийся на ней радиатор и заменить его водоблоком. Когда водоблоки установлены, можно подсоединить трубки и вставить видеокарту в слот PCI Express.

вставить видеокарту в слот PCI Express

Когда все водоблоки установлены, следует подсоединить все оставшиеся трубки. Последней подключается трубка, ведущая к внешнему блоку СВО. Проверьте правильность направления движения воды: охлаждённая жидкость должна сначала поступать в водоблок процессора.

После выполнения всех этих работ вода заливается в резервуар. Наполнять резервуар нужно только до уровня, который указан в инструкции. Внимательно смотрите за всеми креплениями и при малейших признаках протечки, немедленно устраните проблему.

признаки протечки

Если все правильно собрано и не возникло протечек, нужно прокачать охлаждающую жидкость для удаления пузырьков воздуха. Для системы Koolance EXOS-2 нужно замкнуть контакты на блоке питания ATX, и подать питание водяному насосу, не подавая питание на материнскую плату.

Пусть система немного поработает в таком режиме, а вы осторожно наклоняйте компьютер то в одну, то в другую стороны, чтобы избавится от пузырьков воздуха. После выхода всех пузырьков добавьте охлаждающей жидкости, если потребуется. Если пузырьков воздуха больше не видно, то можно запускать систему полностью. Теперь вы можете протестировать эффективность установленной СВО. Хотя водяное охлаждение для пк еще является редкостью для обычных пользователей, его преимущества неоспоримы.

Самодельный фреоновый ватерчиллер

Введение

От редактора (ALT-F13): Так уж получилось, что статью мы смогли опубликовать аж через два месяца после ее написания. За это время автор не сидел, сложа руки, а двигался дальше в сторону более экстремального охлаждения. Сейчас Steff занимается сборкой самодельных phase-change direct-die систем, в просторечии – «фреонок». На момент написания этих строк, он продемонстрировал уже второй вариант своей системы. Впрочем, первый также прекрасно работал.

Так что строки, с которых начинается текст этой статьи – «Экстремальными методами охлаждения компьютера я увлёкся совсем недавно, так что это — описание моего первого эксперимента в этой области» можно считать недействительными:)

Экстремальными методами охлаждения компьютера я увлёкся совсем недавно, так что это — описание моего первого эксперимента в этой области.

Водяное охлаждение я использовал на протяжении нескольких лет, но пришёл момент, когда захотелось большего. Можно было конечно купить готовую систему Asetek VapoChill или nVentiv Mach II (экс-Prometeia), но у фреонок есть свои недостатки. Во-первых это цена, во-вторых — способность охлаждать только один элемент системы. Для охлаждения, к примеру, видеокарты пришлось бы покупать еще одно устройство и серьезно заморачиваться с установкой.

Начинать свое знакомство с экстремальным охлаждением с постройки самодельной direct-die системы показалось мне достаточно сложной задачей, поэтому я выбрал другой путь.

Альтернативой direct-die охлаждения являются ватерчиллеры, то есть системы на базе водяного охлаждения с эффективным охлаждением хладагента, позволяющие достичь температур ниже окружающих.
Серийный ватерчиллер на сегодня есть только один, это достаточно неэффективная (около 0 градусов при загрузке 50-70Вт) и дорогостоящая ($330) система от Swiftech. Голландцы OC-Shop.com обещают начать продажи своего чиллера, но за последние полгода не слишком продвинулись к цели. Известна лишь цена продукта — 600 евро, что еще больше, нежели у продукта Swifttech.
По причине отсутствия эффективных серийных чиллеров, остаются два пути — сделать самому или купить чиллер, предназначенный для другого применения.

Существует два основных вида ватерчиллеров: на основе фазового перехода (phase-change) или с использованием модулей Пельтье. Первые представляют собой двухконтурную систему, где испаритель «фреонки» охлаждает хладагент в контуре жидкостного охлаждения. Во втором случае вода или другой хладагент проходит через ватерблок, охлаждаемый модулями Пельтье.

Этот вид чиллеров компактнее и проще в изготовлении, но сильно проигрывает в температурах и соотношении «эффективность/потребляемая энергия». Так, 500Вт суммарной мощности модулей дают температуру жидкости чуть ниже нуля градусов при нагрузке около 100Вт…
Итак, решено — будем делать phase-change waterchiller с тремя охлаждаемыми элементами (процессор, северный мост, ядро видеокарты).

Компоненты системы

Проще всего собирать чиллер на базе бытового конциционера. Желательно найти кондиционер, который использует газ R22, а не R134а, так как R22 испаряется при низшей температуре. Для данных целей также подходит система от холодильника. Я использовал кондиционер 5000BTU, обычно в них устанавливаются компрессоры мощностью в 1/2 л.с.

В качестве резервуара подойдет любая ёмкость с теплоизоляцией, а в крайнем случае можно сделать самому. В моем случае — это изолированный бачок для холодной воды.

Главная головная боль тех, кто рискнул заниматься экстремальным охлаждением — теплоизоляция для предотвращения конденсата. Простых методов, описанных в статье «Теплоизоляция ватерблоков» перестанет хватать, если температура приблизится к нулю и ниже. Поэтому в ход пойдет «тяжелая артиллерия». Для теплообменников — монтажная пена-заполнитель и изолента, для трубок и шлангов — поролон с закрытыми порами. Обязательно использование диэлектрической смазки для мест установки ватерблоков (также можно использовать силиконовое покрытие, но его потом невозможно удалить с плат).

Собственно компоненты системы водяного охлаждения, ватерблоки и помпа. Мой комплект состоит из PolarFlo CPU waterblock, Danger Den Z-Chip block, Swiftech MCW50 VGA block и помпы Rio Aqua 1400.

Следующий вопрос — выбор хладагента. В данном случае я руководствовался двумя параметрами: жидкость не должна замерзать при низких температурах и иметь как можно большую теплопроводность. Для низких температур подходят антифриз (кто бы сомневался;)), водка или смесь вода+метанол. Я выбрал метанол: он ядовит (внимание!), но обладает наилучшей теплопроводностью. Один из самых простых способов его достать — купить в автомагазине жидкость для стеклоочистителя.

Сборка

Здесь фотографии помогут больше, чем длительное описание на словах.

Я начал с теплоизоляции ватерблоков. Блок заливался пеной, после высыхания ставилась изоляция на трубки и всё вместе закрывалось изолентой.

Таким образом я теплоизолировал все три ватерблока.

Осталось изолировать материнскую плату. Всё пространство вокруг сокета и чипсета намазал диэлектрической смазкой, тоже самое проделал с блоками, потом сделал прокладки из поролона. Аналогичным образом обработал заднюю сторону материнки и видеокарты, затем установил поролон и закрепил пластинами из акрила.

Когда блоки были готовы, занялся кондиционером. Полностью разобрал его, стараясь ничего не сломать.

Для легкого и безболезненного сгибания трубок в нужных местах рекомендую использовать инструмент под названием «pipe bender» (не знаю точного русского названия).

Испаритель кондиционера устанавливается в резервуар.

Для изоляции использовалась та же пена; датчик температуры я закрепил на установленной внутри помпе.

Затем заизолировал трубки возле компрессора и установил вентилятор для охлаждения конденсера.

После этого залил метанол. Первая проверка за пару часов показала такие результаты:

Ватерчиллер достаточно медленно промораживает хладагент, зато и обратный процесс происходит в хорошо изолированном резервуаре достаточно долго. За 12 часов бездействия температура поднялась всего до -12С. И вот — финальный этап, установка в систему. Обязательно приложите максимум усилий для теплоизоляции, как ватерблоков, так и плат. Как видите, цель достигнута – на процессоре приятная прохлада в виде -9С.

© steff

Выбор лучшей системы водяного охлаждения для процессора по версии pcgamesn

Предисловие

Согласитесь, температура 66 о С для Атлона 1000 МГц (не смейтесь, мой принцип — главное не железо, а то, что его окружает) в состоянии покоя, а при 100% загрузке 75 о С, многовато… Поэтому родился данный агрегат.

Данная СВО изначально задумывалась как внешняя — поставил ее в угол и пусть там стоит, а к компьютеру подходят только два шланга, по моему мнению, и задумкам на будущее системный блок можно напичкать чем-нибудь другим, например — неоновая подсветка, УФ подсветка, красивые круглые шлейфы, светящиеся в УФ и т.д. К сожалению, чертежи некоторых элементов не сохранились, да они и не нужны — каждый делает все под себя, отталкиваясь от тех материалов, которыми располагает. Главное принцип.

Комплектующие для СВО

Помпа — Atman-103, продается в любом зоомагазине. Устанавливается внутри расширительного бачка на стенку с помощью присосок.

Штатный выходной штуцер помпы был выброшен на помойку в связи с тем, что его диаметр не подходил под мои запросы (диаметр шлангов). Вместо него установлен самодельный с входным диаметром 16 мм, выходным 10 мм (диаметры наружные) и переходным конусом.

Радиатор — от печки автомобиля Toyota, отдал друг за две двушки пива, распитые совместно. Очищен от грязи ацетоном, изнутри промыт им же, снаружи покрашен краской из баллончика. Впускной и выпускной штуцеры заменены, опять же, на самодельные. Установлены впритирку на герметик. Получилось здорово — нигде не течет.

На радиатор устанавливаются два вентилятора, купленные в Интернет магазине — охлаждают и смотрятся здорово!

Долго думал как закрепить вентиляторы на радиаторе. Оказалось все просто — долой саморезы и сложные крепежи!!! Все гениальное (ну и скромный же я) просто… Для крепления вентиляторов понадобилось несколько резинок (ластиков) из ближайшей канцелярской лавки и кабельные стяжки.

Резинки режутся на кубики, в крепежные отверстия вентиляторов вставляются стяжки и фиксируются теми самыми кубиками.

Затем стяжки вставляются в щели радиатора.

Закрепляем это с обратной стороны срезанными замочками с таких же стяжек. И вот что получаем

По-моему здорово… и просто!!! Расширительный бачок — пластмассовый пищевой контейнер, в моем случае круглый, но есть и другие по форме, можно найти в магазине промтоваров. Для долива жидкости в крышку бачка врезана горловина от 5-литровой бутылки с водой.

Шланги — силиконовая трубка внутренний диаметр 8 мм, купил в строительном магазине жидкостный уровень.

Устанавливаются на штуцеры с предварительным нагревом шлангов для более герметичной посадки. Места посадки обжаты хомутами из ближайшего автомагазина.

Реле — BS 115C, куплено в магазине радиотоваров. Необходимо для автоматического включения СВО одновременно с включением питания компьютера.

Система смонтирована на платформе из оргстекла, нашел в гараже, поскольку оно было сильно исцарапано, то пришлось сделать матовым. Бачок установлен на резиновые прокладки для снижения вибрации при работе помпы.

Для ввода шлангов в корпус компьютера сделана переходная панель из стандартной заглушки. На ней находятся два штуцера, вход и выход охлаждающей жидкости, и разъем для подключения питания — 12В.

К панели СВО подключается с помощью вот такого хвоста:

Обращаю особое внимание на меры безопасности при обращении с электричеством! Все токоведущие элементы должны быть защищены от случайного попадания туда пальцев!

В общем агрегат выглядит вот так

Общие габариты системы таковы: Д270, Ш200, В160.

Водоблок изготовлен из меди марки М1. Сия медная болванка куплена на пункте приема цветмета за 200 р. Диаметр его составляет 65мм, высота 25мм. Собран он из двух частей, основания и крышки, выполненной в виде стакана с отверстиями под штуцеры. Толщина основания 5мм, на нем располагаются теплосъемные ребра шириной 2мм высотой 7мм с шагом 2мм, всего 11 ребер. Данное изделие выполнено с помощью токарного и фрезерного станков. Конструкция абсолютно герметична и проверена под давлением 4 атмосферы.

Сторона днища, прилегающая к процессору, отполирована. Для того, чтобы со временем водоблок не окислился и не потемнел (медь все таки), пришлось покрыть его тонким слоем автомобильного лака из баллончика.

Крепеж водоблока индивидуален для каждого, все зависит от типа матери и используемого процессора. Я пошел по самому простому пути. В отверстия около процессора на материнской плате установил металлические стойки (главное не забыть про диэлектрические прокладки).

Из фторопласта сделаны небольшие «уши», с помощью которых водоблок крепится на материнской плате винтами. Прелесть данного материала состоит в его прочности и простоте обработки, из инструмента понадобился только нож. И еще он немного пружинит и, следовательно, при установке на процессор не даст перетянуть винты до образования нежелательных трещин на нем.

После окончательной установки в корпус все выглядит вот таким образом:

Охлаждение процессора влияет на производительность и стабильность работы компьютера. Но оно не всегда справляется с нагрузками, из-за чего система даёт сбои. Эффективность даже самых дорогих систем охлаждения может сильно падать по вине пользователя – некачественная установка кулера, старая термопаста, запылившийся корпус и т.д. Чтобы этого не допускать, необходимо улучшить качество охлаждения.

Если процессор перегревается из-за ранее сделанного разгона и/или высоких нагрузках при работе ПК, то придётся либо менять охлаждение на более качественное, либо уменьшить нагрузку.

Основными элементами, которые производят наибольшее количество тепла являются – процессор и видеокарта, иногда это ещё может быть блок питания, чипсет и жёсткий диск. При этом, охлаждаются только первые два компонента. Тепловыделение остальных составных элементов компьютера незначительно.

Если вам нужна игровая машина, то задумайтесь, в первую очередь, о размерах корпуса – он должен быть как можно больше. Во-первых, чем больше системник, тем больше компонентов в него вы можете установить. Во-вторых, в большом корпусе больше пространства из-за чего воздух внутри него нагревается медленнее и успевает охлаждаться. Также обращайте отдельное внимание на вентиляцию корпуса – в нём обязательно должны быть вентиляционные отверстия, чтобы горячий воздух надолго не задерживался (исключение можно сделать в том случае, если вы собираетесь установить водяное охлаждение).

Старайтесь чаще мониторить температурные показатели процессора и видеокарты. Если часто температура переваливает за допустимые значения в 60-70 градусов, особенно в режиме простоя системы (когда не запущено тяжёлых программ), то предпринимайте активные действия по снижению температуры.

Рассмотрим несколько способов улучшить качество охлаждения.

Способ 1: правильное расположение корпуса

Корпус для производительных аппаратов должен быть достаточно габаритным (предпочтительно) и иметь хорошую вентиляцию. Желательно также, чтобы он был сделан из металла. Помимо этого, нужно учитывать и расположение системного блока, т.к. определённые объекты могут препятствовать попаданию воздуха внутрь, тем самым нарушая циркуляцию и повышая температуру внутри.

Примените эти советы к расположению системного блока:

Способ 2: провести очистку от пыли

Частицы пыли способны ухудшить циркуляцию воздуха, работу вентиляторов и радиатора. Также они очень хорошо задерживают тепло, поэтому необходимо регулярно проводить уборку «внутренностей» ПК. Частота уборки зависит от индивидуальных особенностей каждого компьютера – расположения, количества вентиляционных отверстий (чем больше последних, тем лучше качество охлаждения, но тем быстрее скапливается пыль). Рекомендуются делать чистку не реже раза в год.

Проводить уборку нужно при помощи не жёсткой кисти, сухих тряпок и салфеток. В особых случаях можно использовать пылесос, но только на минимальной мощности. Рассмотрим пошаговую инструкцию по очистке корпуса компьютера от пыли:

Способ 3: поставьте дополнительный вентилятор

При помощи дополнительного вентилятора, который крепится к вентиляционному отверстию на левой или задней стене корпуса, можно улучшить циркуляцию воздуха внутри корпуса.

Для начала нужно выбрать вентилятор. Главное, обратить внимание на то, позволяют ли характеристики корпуса и материнской платы установить дополнительное устройство. Отдавать предпочтение в этом вопросе какому-либо производителю не стоит, т.к. это довольно дешёвый и долговечный элемент компьютера, который легко заменить.

Если позволяют габаритные характеристики корпуса, то можно установить сразу два вентилятора – один на задней части, другой в передней. Первый выводит горячий воздух, второй всасывает холодный.

Способ 4: ускорить вращение вентиляторов

В большинстве случаев, лопасти вентиляторов вращаются со скоростью лишь 80% от максимально возможной. Некоторые «умные» системы охлаждения способны самостоятельно регулировать скорость вращения вентиляторов – если температура на приемлемом уровне, то уменьшать ее, если нет, то увеличивать. Не всегда данная функция работает корректно (а в дешёвых моделях её и вовсе нет), поэтому пользователю приходится разгонять вентилятор вручную.

Не нужно боятся слишком сильно разогнать вентилятор, т.к. в противном случае вы рискуете только незначительно увеличить расход энергии компьютером/ноутбуком и уровень шума. Для регулировки скорости вращения лопастей воспользуйтесь программный решением – SpeedFan . ПО полностью бесплатно, переведено на русский язык и имеет понятный интерфейс.

Способ 5: проводим замену термопасты

Замена термопасты не требует каких-либо серьёзных затрат по деньгам и времени, но здесь желательно проявить определённую аккуратность. Также нужно учесть одну особенность с гарантийным сроком. Если устройство всё ещё на гарантии, то лучше обратиться в сервис с просьбой поменять термопасту, это должны сделать бесплатно. Если вы попытаетесь самостоятельно сменить пасту, то компьютер снимут с гарантии.

При самостоятельной смене нужно внимательно отнестись к выбору термопасты. Отдавайте предпочтение более дорогим и качественным тюбикам (в идеале тем, которые идут в комплекте со специальной кисточкой для нанесения). Желательно, чтобы в составе присутствовали соединения серебра и кварца.

Способ 6: установка нового кулера

Если кулер не справляется со своей задачей, то его стоит заменить более лучшим и подходящим по параметрам аналогом. Это же касается и устаревших систем охлаждения, которые из-за длительного периода эксплуатации не могут нормально функционировать. Рекомендуется, если позволяют габариты корпуса, выбрать кулер со специальными медными трубками теплоотвода.

Воспользуйтесь пошаговой инструкцией по замене старого кулера на новый:

Характеристики

Радиатор
Размеры (Д х Ш х В), мм	274 × 120 × 27
Материал радиатора	Алюминий
Плотность радиатора, FPI	19
Количество вентиляторов	2
Модель вентилятора	ID-Cooling PL-12025-G
Типоразмер	120 × 120 × 25
Количество и тип подшипника(ов)	1, гидродинамический
Скорость вращения, об/мин	700–1550
Максимальный воздушный поток, CFM	2 × 62
Уровень шума, дБА	18,0–26,4
Длина кабеля, мм	305 + 60
Вентилятор на кожухе
Модель	ID-Cooling ND-9015M12B
Типоразмер	95 × 15
Количество и тип подшипника(ов)	2, качения
Скорость вращения, об/мин	1500
Воздушный поток, CFM	24,5
Уровень шума, дБА	22,8
Помпа
Размеры, мм	Ø65 × 30
Скорость ротора помпы, об/мин	2100
Тип подшипника	Керамический
Срок службы подшипника, часов/лет	50 000 / >5,7
Уровень шума, дБА	25,0
Длина кабеля, мм	180
Водоблок
Материал и структура	Медь, оптимизированная микроканальная структура с каналами шириной 0,2 мм
Совместимость с видеокартами	Все видеокарты AMD и NVIDIA с расстоянием между монтажным отверстиями 58,4 × 58,4 мм или 53,3 × 53,3 мм
Длина шлангов, мм	360
Внешний диаметр шлангов, мм	12
Хладагент	Нетоксичный, антикоррозионный (пропиленгликоль)
Максимальный уровень TDP, Вт	300
Термопаста	ID-TG01, >5,15 Вт/(м•К), 1 г
Подсветка	Вентиляторов на радиаторе и кожухе, логотипа верхней панели кожуха
Общий вес системы, г	1160
Гарантийный срок, лет	3

Жидкостное охлаждение, его положительные свойства и недостатки

При использовании СЖОК можно обходиться вообще без вентиляторов или применять маломощные бесшумные модели. Работа компьютера становится тихой, в результате чего пользователь чувствует себя комфортно.

SiSoft SANDRA 2009

Синтетический тест процессора

Тестирование началось с пакета SANDRA компании SiSoftware. Для оценки производительности был запущен встроенный арифметический тест в стандартном режиме (без разгона) и на максимальной рабочей частоте после разгона.

Результаты теста приятно порадовали. На частоте 4.83ГГц показатели процессора оказались на 45% выше, нежели в номинальном режиме, что прямопропорционально увеличению рабочей частоты. Это показали оба теста (Drystone и Whetstone).

Классификация охлаждающих водяных систем

Жидкостные охлаждающие системы могут быть:

По типу размещения: внешние;
внутренние.
Отличие между внешними и внутренними СЖОК в том, где расположена система: снаружи или внутри системного блока.

По схеме соединения:

параллельные — при таком подключении разводка идёт от основного радиатора-теплообменника к каждому водоблоку, обеспечивающему охлаждение процессора, видеокарты или другого узла / элемента компьютера;

последовательные — каждый водоблок соединяется друг с другом;

комбинированные — такая схема включает одновременно параллельные и последовательные подключения.

По способу обеспечения циркуляции жидкости:

помповые — система использует принцип принудительного нагнетания охлаждающей жидкости к водоблокам. В качестве нагнетателя используются помпы. Они могут иметь собственный герметичный корпус либо погружаться в охлаждающую жидкость, находящуюся в отдельном резервуаре;

безпомповые — жидкость циркулирует за счёт испарения, при котором создаётся давление, движущее теплоноситель в заданном направлении. Охлаждаемый элемент, нагреваясь, превращает подводимую к нему жидкость в пар, который затем снова становится жидкостью в радиаторе. По характеристикам такие системы значительно уступают помповым СЖОК.

Виды СЖОК — галерея

При использовании последовательного подключения сложно непрерывно обеспечивать хладагентом все подключаемые узлы араллельная схема подключения СЖОК — простое подключение с возможностью легко просчитывать характеристики охлаждаемых узлов Системный блок с внутренней СЖОК занимает много места внутри корпуса компьютера и требует высокой квалификации при монтаже При использовании внешней СЖОК внутреннее пространство системного блока остаётся свободным

Составляющие элементы, инструменты и материалы для сборки СЖОК

Подберём необходимый набор для жидкостного охлаждения центрального процессора компьютера.

В состав СЖОК войдут:

водяной блок;

радиатор;

два вентилятора;

помпа;

шланги;

фитинги;

резервуар для жидкости;

сама жидкость (в контур можно залить дистиллированную воду или тосол).

Некоторые узлы и детали, например, водяной блок, радиатор, фитинги, резервуар, можно изготовить самостоятельно. Однако вам, вероятно, придётся заказывать токарные и фрезерные работы. В результате может получиться так, что СЖОК обойдётся дороже, чем если бы вы её приобрели готовой.

Изготовление, сборка и монтаж

Рассмотрим изготовление внешней помповой системы жидкостного охлаждения центрального процессора ПК.

Начнём с водоблока. Самую простую модель этого узла можно приобрести в интернет-магазине. Идёт он сразу с фитингами и зажимами.

Водоблок можно изготовить и самостоятельно. В этом случае понадобится медная болванка диаметром от 70 мм и длиной 5–7 см, а также возможность заказать токарные и фрезерные работы в технической мастерской. В результате получится самодельный водоблок, который по окончании всех манипуляций нужно будет покрыть автомобильным лаком для исключения окисления.

Для крепления водоблока можно использовать отверстия на материнской плате в месте изначальной установки радиатора воздушного охлаждения с вентилятором. В отверстия вставляются металлические стойки, на которые крепятся вырезанные из фторопласта планки, прижимающие водоблок к процессору.

Радиатор лучше всего приобрести готовый.
Некоторые умельцы используют радиаторы от старых автомобилей.

В зависимости от размеров, на радиатор с помощью резиновых прокладок и кабельных стяжек или же посредством саморезов крепятся один или два стандартных компьютерных вентилятора.

В качестве шланга можно использовать обычный жидкостный уровень, сделанный из силиконовой трубки, обрезав его с обеих сторон.

Без фитингов не обходится ни одна СЖОК, ведь именно через них шланги подключаются ко всем узлам системы.

В качестве нагнетателя рекомендуется использовать небольшую аквариумную помпу, которую можно приобрести в зоомагазине. Крепится она в подготовленном резервуаре для охлаждающей жидкости с помощью присосок.

В роли резервуара для жидкости, выполняющего функции расширительного бачка, можно использовать любой пищевой контейнер из пластмассы, имеющий крышку. Главное, чтобы туда помещалась помпа.

Для возможности долива жидкости в крышку контейнера врезается горловина любой пластиковой бутылки с закруткой.

Электропитание всех узлов СЖОК выводится на отдельный штекер для возможности подключения от компьютера.

На заключительном этапе все узлы СЖОК закрепляются на подобранном по размеру листе оргстекла, подключаются и фиксируются зажимами все шланги, штекер электропитания соединяется с компьютером, система заполняется дистиллированной водой или тосолом.

После запуска ПК охлаждающая жидкость сразу начинает подаваться к центральному процессору.

Введение

Когда компания Intel выпустила процессор Core i7 975 с рабочей частотой 3.33ГГц, то он оказался самым производительным решением для настольных ПК во всём мире. Интересно, что до этого лидирующие позиции в этом сегменте занимал другой представитель Intel – 965-я модель с рабочей частотой 3.2ГГц. Однако новая модель выполнена по степпингу D0. Благодаря этому, удалось понизить питающее напряжение, уменьшить задержки оперативной памяти и тем самым сделать новинку более холодной.Безусловно, энтузиасты сразу же отметили отличный разгонный потенциал Core i7 975.

Конечно, процессоры линейки Extreme Edition от компании Intel доступны не каждому пользователю. Для обычных пользователей нет никакого смысла приобретать их по баснословным ценам. Эти чипы были созданы специально для небольшого сегмента рынка, где основными покупателями являются профессиональные оверклокеры, разработчики и просто любители померяться железом. Что же выделяет Core i7 975 Extreme Edition среди более дешёвых собратьев? Конечно же – это незаблокированный множитель, который предоставит оверклокерам желаемую гибкость в процессе разгона чипа.

Для достижения действительно высоких результатов разгона было принято решение покинуть безопасные рамки воздушного охлаждения и ступить на скользкую дорожку охлаждения ниже нуля.

Жидкий азот (LN2) широко используется при оверклокинге и может достигать более низких температур чем, к примеру, воздух или вода. Все мы привыкли к рабочей температуре процессоров около 40`C, однако с использованием жидкого азота можно понизить температуру окружающей процессор среды до -80`C и посмотреть на что способна связка из материнской платы и процессора без оглядки на температурные ограничения по перегреву.

Водоблок на компьютер своими руками — видео

Прошло больше года с тех пор, как я собрал свою первую законченную систему водяного охлаждения на базе готового комплекта (смотри ). Месяц спустя (на новой платформе) систему значительно модернизировал – в контур охлаждения включил северный мост и видеокарту, а также заменил процессорный ватерблок. Причём все эти ватерблоки изготовил сам. Несмотря на то, что основные элементы системного блока были достаточно жаркими

: процессор Athlon 2800+ с напряжением питания ядра 1.85В, разогнанная видеокарта GeForse 4 Ti 4600 и северный мост с элементом Пельтье, система с честью прошла испытание южной летней жарой. Даже при температуре воздуха в комнате 32 градуса температура ядра процессора не превышала 55 градусов.

Когда возникла необходимость во втором компьютере, то собирался он, в основном, из того, что осталось от предыдущих модернизаций. К сожалению, оставшийся корпус – минибашня. Но, поскольку в неё нормальный воздушный кулер не лез никаким боком, то пришлось сделать это .

10 необычных систем охлаждения — Hi-News.ru

С каждым годом производители компьютерных микрочипов стараются уменьшить техпроцесс производства, улучшить технологии, применить новые материалы. Этот вопрос мы уже подробно обсуждали. Как вы помните, одной из главных проблем, с которой борются инженеры — повышенное тепловыделение. Проще говоря, нагрев.

Когда нагрев стал реальной проблемой вычислительной техники, инженеры стали разрабатывать различные системы охлаждения. В начале это были небольшие алюминиевые радиаторы, затем в конструкцию добавили кулеры. Со временем технологии охлаждения становились все более сложными, по мере выхода все новых и более высокопроизводительных систем. Конечно, вы станете отрицать, говоря, что стандартные “боксовые” кулеры особо не изменились с момента их появления. Но мы ведь говорим о самых передовых технологиях на нашем сайте, а они требуют весьма нестандартных подходов. Таких нестандартных систем охлаждения представлено немало, как большими компаниями, так и простыми любителями моддинга и оверклокинга.

Orgasmatron от aodqw97

Система под названием Orgasmatron довольно оригинальна. Сборщик aodqw97 создал её полностью «с нуля» ещё в 2005 году.

На передней панели компьютера можно заметить оригинальные кнопки сброса и включения, а справа от них специальный тумблер включает/выключает охлаждение жёстких дисков. Сам корпус выполнен из акрила, а трубки чувствительны к ультрафиолету, они светятся в темноте при соответствующей подсветке.

Sledgehammer от TommyTech

Данная система водяного охлаждения называется Sledgehammer, при этом она содержит довольно оригинальный цилиндрический резервуар, монтирующийся сбоку от стоечного корпуса 4U. Резервуар до максимума не заполняется, поэтому при работе системы возникает красивый эффект пузырьков. На передней панели есть панель регулировки скорости вращения вентиляторов и скорости насоса.

Данная система охлаждает CPU, GPU и чипсет. Вполне достаточно, на мой счет.

Причудливый теплообменник от syman_leeds_uk

Перед нами система водяного охлаждение с радиатором, который можно назвать необычным. К стене прикреплён круглый лист металла с медными трубками — всё это было сделано своими руками. Очень большая площадь металла позволяет ему рассеивать тепло в воздух без помощи вентиляторов, что снижает общий уровень шума.
А крупный цилиндр на фоне, который выглядит как водонагреватель, на самом деле является компьютером. Неплохой способ сэкономить на отоплении зимой. Вопрос лишь в том — что делать летом?

Зелёное охлаждение от PCGH Extreme

Система на фотографии использует цилиндрический внутренний резервуар, заполненный зелёной жидкостью. Благодаря пузырькам создаётся эффект, напоминающий желе. В любом случае система смотрится очень стильно.

Сто трубок от silviarb20det

На фотографии показана система одного из моддеров с водяным охлаждением.

Количество трубок просто поражает. Когда вы что-то модернизируете, то справиться с трубками бывает непросто.

Огромное число вентиляторов от rubin1456

Перед нами хоть и не система водяного охлаждения, но довольно оригинальный корпус, состоящий из огромного числа 120-мм вентиляторов. Система охлаждается не только сзади и спереди, но и со всех сторон, включая низ!
Конечно, об оптимизированном воздушном потоке в такой системе можно и не мечтать. Эффективно ли она охлаждает? Вряд ли. Но кому до этого есть дело, просто очередной сумасшедший моддер решил выделиться из толпы. Что ж, ему это удалось!

Погружной компьютер от Puget Systems

Puget Systems продаёт погружные компьютерные системы как уже готовые, так и просто «корпус-аквариум». Внутрь монтируется материнская плата и все комплектующие, за исключением жёстких дисков, после чего корпус заливается маслом, которое Puget вкладывает в комплект поставки. И вы получаете собственную погружную систему с жидкостным охлаждением.

Осталось запустить рыбок.

Project Monolith от rainwulf

Система, изображенная на фотографии, собрана rainwulf с сайта overclockers.com.au и названа Project Monolith. Система полностью построена «с нуля»: от корпуса и до трубок. Из всех систем, которые мы рассмотрели в данном обзоре, модель rainwulf можно назвать самой безумной. Даже блок питания имеет водяное охлаждение! Rainwulf полностью описал весь процесс изготовления и сборки, с которым вы можете ознакомиться здесь.

Посмотрите, что rainwulf сделал с видеокартой. Можно заметить потрясающее внимание ко всем деталям. Всё это нужно было тщательно спланировать.

Необычной системой охлаждения удивила нас компания Apple, выпустив новую модель своей рабочей станции — Mac Pro. Весь корпус станции представляет собой алюминиевый цилиндр, напоминающий турбину самолета. Внутри все компоненты распаяны вокруг необычного радиатора треугольной формы.

Такое нестандартное расположение позволило Apple вместить столь мощную начинку в небольшом и очень стильном корпусе.

Что самое удивительное — система охлаждения рабочей станции работает очень тихо и не раздражает слух.

Еще одна система охлаждения собрана давно, но заслуживает внимания. Хотя бы потому, что ее автор очень сильно старался. Назвать такую компоновку удачной сложно, но она работает, и это факт.

Необычные системы охлаждения от энтузиастов удивляют своей сложностью, учитывая, что это все «hand made». Но все же, согласитесь, жаль не использовать такое количество «бесплатного» тепла. Этим вопросом занялись инженеры из IBM. Их суперкомпьютер Sequoia, развернутый в Национальной Лаборатории Лоуренса Ливермора (Lawrence Livermore National Laboratory) в США, выделяет очень много тепла. Разработчики решили использовать это тепло и установили весьма сложную систему охлаждения. Это позволило отапливать все здание института в холодное время года.

И напоследок немного юмора.

Система водяного охлаждения компьютера

Современные компьютеры могут похвастаться высокой производительностью. Однако увеличение вычислительной силы впечет за собой существенную проблему – количество выделяемого компонентами системного блока тепла серьезно возрастает. Для того, чтобы охладить комплектующие компьютера, приходится использовать все более эффективные системы воздушного охлаждения. В результате, уровень шума от постоянно работающих вентиляторов в корпусе компьютера начинает становиться все более громким и раздражающим. К тому же, традиционное воздушное охлаждение уже совершенно не спасает, когда за окном стоит жаркая летняя погода. Тут есть смысл задуматься над применением водяного охлаждения, о возможностях и преимуществах которого многие пользователи даже не подозревают.

Принцип работы системы водяного охлаждения компьютера

Принцип действия, привычной нам, воздушной системы охлаждения компьютера, заключается в том, что кулер для центрального процессора направляет воздух на радиатор. И когда воздух прогоняется через ребра радиатора, он забирает вместе с собой тепло. Затем горячий воздух выводится другим кулером из корпуса компьютера. У систем жидкостного охлаждения совершенно иной принцип работы, поскольку вместо воздуха для отвода тепла здесь используется вода.

Вода постоянно циркулирует и поступает к компонентам компьютера, нуждающимся в охлаждении. Затем вода по шлангам проходит дальше и уже сама охлаждается в радиаторе, где тепло от воды передается воздуху и отводится за пределы системного блока компьютера. Движение воды в системе водяного охлаждения осуществляется посредством специальной помпы. Поскольку вода имеет большую теплопроводность, чем воздух, то она гораздо эффективнее отводит тепло от различных компонентов компьютера, включая процессор и графический чип.

Преимущества системы водяного охлаждения

Систему водяного охлаждения (СВО) очень выгодно использовать для охлаждения компьютера по нескольким причинам. Во-первых, эффективность такого охлаждения гораздо выше воздушного, а значит, подобную систему можно использовать для того, чтобы разогнать систему и одновременно обеспечить ее стабильность. Вы можете добиться разгона процессора ПК и других компонентов без существенного увеличения их температуры, что самым положительным образом отразится на надежности работы комплектующих.

Во-вторых, при использовании СВО фактически нет никаких вентиляторов. Это означает, что можно сделать работу своего компьютера гораздо более тихой и комфортной. У систем водяного охлаждения есть и еще один плюс – это отличный внешний вид. При ее установке можно использовать различные цветные или флуоресцентные шланги, а также светодиоды, которыми подсвечивают внутренние компоненты компьютера.

Недостатки водяного охлаждения

К минусам СВО для компьютера обычно относят некоторую сложность ее сборки и дороговизну. Однако собрать все компоненты системы сегодня может любой человек, кто владеет хотя бы минимальными навыками сборки отдельных комплектующих компьютера. Что касается цены, то, безусловно, такое охлаждение стоит дороже даже самого качественного и эффективного воздушного охлаждения. Но поскольку жидкостные системы применяются главным образом в дорогостоящих и высокопроизводительных устройствах, то стоимость такого охлаждения можно вполне назвать соответствующей цене других комплектующих компьютера. Ко всему прочему, при правильной сборке и наличии качественных компонентов СВО способна прослужить очень долгое время.

Состав системы водяного охлаждения компьютера

Любая система водяного охлаждения состоит из следующего набора компонентов:

— Водяной блок

Наиболее значимый компонент системы, отвечающий за рассеивание тепла от поверхности нагревающего элемента (процессора, материнской платы, видеочипа) и отвод его посредством воды. Водоблоки могут устанавливаться для всех тепловыделяющих комплектующих системного блока компьютера. Они изготавливаются из теплопроводного материала (в частности, из меди), чтобы наиболее эффективно и быстро передавать тепло от чипа воде.

— Радиатор

Вода, набирающая тепло в теплообменнике (ватерблоке), затем передает это тепло воздуху с помощью радиатора. То есть радиатор служит для охлаждения воды. Он может работать в пассивном режиме или активном. В последнем случае дополнительно оборудуется вентилятором для того, чтобы более эффективно передавать тепло воздуху.

— Помпа

Она отвечает за циркуляцию воды в системе. Этот электрический насос, постоянно перекачивающий воду, является сердцем системы. Помпы, используемые в СВО, могут питаться от электросети 220 В и обладать различной производительностью (литров в час).

— Шланги и фитинги

Без них не обходится любая система водяного охлаждения. По шлангам вода течет от одного компонента к другому, а фитинги позволяют подключать шланги к другим компонентам системы, в частности, к ватерблокам, радиатору и помпе.

— Резервуар и вода

Резервуар для воды обычно ставится на дно корпуса компьютера, где он будет сохранять устойчивое положение и в случае неожиданной протечки не зальет материнскую плату водой. Что касается самой воды, то рекомендуется использовать дистиллированную воду, в которую иногда добавляют немного спирта или автомобильной охлаждающей жидкости.

Помимо этих компонентов, система водяного охлаждения компьютера может оснащаться сливным краном для удобного слива воды из контура системы, контроллерами помпы и вентиляторов, а также разнообразными датчиками, индикаторами и измерителями. Но все это не обязательные компоненты, которые используются, главным образом, для повышения удобства пользования СВО.

Типы систем водяного охлаждения

Системы водяного охлаждения для компьютера могут быть внутренними или внешними. Внешняя представляет собой отдельный модуль, который соединяется с ватерблоками, установленными на компонентах ПК, посредством шлангов. В самом закрытом модуле размещается радиатор, помпа, резервуар с водой и датчики.

Преимущество внешней системы водяного охлаждения заключается в том, что вы можете пользоваться корпусом своего компьютера без какой-либо доработки. Модуль водяного охлаждения легко сочетается с любым корпусом системного блока. Недостатком такого типа системы является то, что компьютер становится менее мобильным, его неудобно перемещать даже на минимальное расстояние (нужно сливать воду, отсоединять шланги).

Внутренняя система водяного охлаждения полностью располагается внутри самого корпуса ПК. Хотя иногда отдельные элементы системы могут и выноситься на внешнюю поверхность просто из-за того, что не все корпуса приспособлены для размещения такого оборудования. Внутренняя СВО хороша тем, что при ее использовании у Вас не возникнет никаких трудностей с переноской компьютера. Кроме того, не страдает внешний вид корпуса, поскольку охлаждение скрыто в системном блоке. Правда, внутренние системы более сложны в установке и могут потребовать некоторой доработки или модификации корпуса ПК.

Системы жидкостного охлаждения также можно разделить на уже готовые системы и самодельные. Готовые отличаются, прежде всего, удобством в установке, поскольку при покупке Вы получаете сразу набор компонентов водяного охлаждения с подробной инструкцией, как собирать систему. По этой причине их можно рекомендовать тем, кто хочет поменять воздушное охлаждение компьютера на водяное, но при этом еще пока не разобрался в тонкостях установки подобных систем. Готовые системы также обладают высокой надежностью. Из минусов «систем из коробки» можно отметить их, как правило, более низкую производительность по сравнению с самодельными системами, а также отсутствие гибкости в плане конфигурации.

Самодельная система водяного охлаждения предполагает, что Вы сами подбираете отдельные компоненты для нее, исходя из конкретных задач и бюджета. Такие системы получаются, как правило, более эффективными и производительными, чем готовые продукты с заданной конфигурацией. Покупая систему из отдельных компонентов, Вы также получаете возможность немного сэкономить. Однако тут же возникает риск того, что некоторые компоненты просто окажутся несовместимыми друг с другом и Вы попадете впросак. Кроме того,новичку с установкой самодельной системы водяного охлаждения справиться самостоятельно будет сложнее.

Оверклокинг

Водяное охлаждение целесообразно устанавливать для мощных производительных систем, чтобы обеспечить более эффективный отвод тепла от внутренних компонентов ПК и одновременно снизить уровень шума. Кроме того, СВО просто необходима для разгона системы в том случае, если охлаждение стандартными средствами не дает необходимого результата. Недаром системы водяного охлаждения пользуются такой заслуженной популярностью у оверклокеров.

Проведено немало показательных тестов, в которых сравнивался разгон процессора с использованием, соответственно, воздушной и водяной систем охлаждения. Доказано, что стандартные кулеры не очень хорошо справляются со своей работой, ядро процессора достаточно быстро нагревается до таких температур, при которых дальнейший разгон системы становится опасным. В свою очередь, система жидкостного охлаждения успешно справляется с отводом тепла от процессора и даже при увеличении нагрузки на него рабочая температура ЦП остается на нормальном, приемлемом уровне.

Водяное охлаждение можно использовать не только для процессора, но и для других компонентов ПК. Например, нередко геймеры подключают к своему компьютеру параллельно несколько мощных видеокарт, работающих в режиме 3-Way SLI или CrossFire X. Графические карты устанавливаются вплотную одна к другой, что неизбежно приводит к их нагреву до температуры свыше 90 градусов. Из-за необходимости сильного охлаждения видеокарт вентиляторы в корпусе ПК начинают работать на полную мощность. Как следствие, создается очень высокий уровень шум. Прекрасной альтернативой воздушному охлаждению в такой ситуации выступают водяные системы охлаждения. В принципе, каждому компоненту компьютера можно организовать водяное охлаждение посредством установки собственного ватерблока. Таким способом можно охлаждать не только процессор и видеокарту, но и чипсет материнской платы или жесткий диск.

Установка СВО для компьютера потребует от Вас предварительного планирования. Во-первых, нужно определиться с тем, какие компоненты ПК Вы будете охлаждать посредством воды. Во-вторых, следует нарисовать схему расположения собственной системы водяного охлаждения для ее последующей сборки и установки. Тут нужно помнить о двух важных вещях. Во-первых, что течение воды в системе не должно быть ничем ограничено. А во-вторых, что при прохождении через каждый ватерблок вода нагревается. Это, в свою очередь, означает, что нежелательно пускать охлаждающую жидкость сразу через все нагревающиеся компоненты компьютера (процессор, чипсет, видеокарта), иначе в последний компонент на этом пути вода будет приходить уже теплой.

При наличии нескольких ватерблоков рекомендуется продумать, как пустить воду по отдельным, параллельным путям к каждому ватерблоку. Предварительно начертив план системы водяного охлаждения на бумаге, Вы сможете правильно подобрать все компоненты такой системы и облегчить ее дальнейшую установку.

Итак, как мы уже успели убедиться, водяное охлаждение намного эффективнее традиционного воздушного охлаждения. Не говоря уже о том, что такое охлаждение позволит Вашему мощному компьютеру работать гораздо тише. Мифы о том, что водяное охлаждение – это слишком дорого и сложно, постепенно уходят в прошлое. Сегодня разобраться в тонкостях сборки и установки СВО под силу даже не профессионалу. Можно с уверенностью утверждать, что в ближайшем будущем системы водяного охлаждения для компьютеров потеснят традиционное воздушное охлаждение, поскольку обладают рядом серьезных преимуществ.

Водяное охлаждение и почему оно вам не нужно | кITейка

Я кITейка, и я не боюсь воды. Нет, серьезно, последние 7 лет мой домашний ПК охлаждается водой, и эта статья про то, почему вам не нужно водяное охлаждение.

Просто добавь воды…

Краткая история водяного охлаждения

Водяное охлаждение персональных компьютеров применяется с незапамятных времен, когда энтузиасты пытались выжать последнее из своих доисторических процессоров и видеокарт и собирали на коленке системы из самодельных водоблоков, помп от аквариумов для рыб и шлангов от всего, что плохо лежит.

Разумеется, со временем такие системы становились все более продуманными, на рынке появились фирмы, вытачивающие на профессиональном оборудовании водоблоки, и водяное охлаждение перетекло из сферы энтузиастов в сферу дорогих ПК. Скажем так, рынок водяного охлаждения стал элитным — немногие были готовы выложить стоимость второго, а иногда и третьего компьютера за систему жидкостного охлаждения. Кроме того, самостоятельная сборка полностью кастомного контура представляла нетривиальную задачу, которая могла при небрежном подходе унести на тот свет все комплектующие.

Затем мы стали свидетелями того, как на рынок вышли закрытые системы водяного охлаждения, которые уже были рассчитаны на более массового пользователя и не требовали высокого уровня навыков.

В данный же момент, мы с вами можем видеть, как заполняется промежуточная ниша между кастомными и закрытыми СВО: на рынке становится все больше готовых комплектов и даже серий, которые позволяют выбрать, что будет охлаждаться и предлагают полную совместимость всех частей комплекта, тем самым значительно упрощая процесс сборки.

Мой опыт использования водяного охлаждения

Не буду здесь во всех подробностях описывать все то, с чем я работал, это тема для целой статьи, да и не совсем понятно, насколько эта тема интересна вам, читателям. Скажу лишь только, что в моем компьютере побывали три полностью кастомные системы, две из которых были на акриловых трубках. Закрытые системы несколько раз попадали в мои руки в рамках работы.

Почему я не рекомендую вам водяное охлаждение?

Если вы ожидаете здесь увидеть самый избитый аргумент о том, что оно может потечь, то я вас разочарую, его здесь не будет.

Про закрытые СВО:

Производительность — только недавно топовые закрытые системы водяного охлаждения смогли обойти воздушные суперкулеры по производительности, при этом отрываясь на 2-4 градуса в зависимости от внешних факторов. Крайне редко такая разница будет иметь значение в домашнем использовании, хотя бы потому, что суперкулер изначально будет удерживать процессор в разумных тепловых рамках, не на пределе максимальной температуры.

Уровень шума — в целом, система водяного охлаждения должна быть тише, но при условии, что производитель оснастил ее хорошими вентиляторами и помпой. С вентиляторами обычно все хорошо, а вот помпы обычно устанавливаются компромиссные: скажем так, размер помпы D5, которая применяется в кастомных СВО, сопоставим с размером комбинации водоблок+помпа, который используют производители закрытых систем. Для того, чтобы получить приемлемый уровень производительности, скорость вращения импеллера должна быть очень высокой, что вызывает шум. В итоге мы имеем шаткий баланс: если СВО тихая, она далека по производительности от супербашни, а если она производительная, то уровень шума может оказаться ощутимым.

Цена — пожалуй, самый большой минус. Стоимость комплекта СВО в два, а то и в три раза, выше стоимости суперкулера при спорных преимуществах.

Надежность — частенько попадаются в сети отзывы о том, что перестала работать помпа, выпал осадок и забил микроканалы водоблока.

Про кастомные СВО:

Цена — она огромна, за эти деньги вы сможете купить себе еще один компьютер. Более того, стоимость ошибки также повышается. Например, можно винтом от крепления вентилятора повредить радиатор, что потребует либо дорогостоящего ремонта, либо его замены.

Совместимость — хотя количество стандартов сейчас и уменьшилось, существует вероятность того, что при подборе компонентов вкрадется какая-то ошибка и где-нибудь не совпадет размер фитинга, шланга, крепления вентилятора к радиатору. Также существует целый ряд несовместимостей: металлов, хладагентов, хладагентов и определенных видов трубок\шлангов и т.д.

Обслуживание — как бы хорошо ни была собрана СВО, она требует обслуживания. В лучшем случае раз в полтора-два года потребуется менять хладагент, который за это время мог потерять свои свойства или того хуже, обзавестись новой жизнью. В идеальном случае потребуется слить старый хладагент, промыть, залить новый. Если обнаружатся следы коррозии, цветения или выпадения осадка, придется разбирать всю систему, проверять микроканалы в водоблоках, прочищать их, возможно, менять.

На размышление

Я думаю вы сами для себя можете решить, хотите вы видеть у себя в ПК водяное охлаждение или нет. На мой взгляд, вместо закрытой СВО лучше вложиться во что-нибудь еще — вы сэкономите себе и деньги, и нервы в дальнейшем. Кастомное СВО, в свою очередь, это ни в коем случае не система охлаждения. Это либо предмет вашего интереса, в котором вам интересно копаться, что-то менять, пересобирать (как это со мной), либо предмет интерьера, который украшает ваше рабочее пространство.

Создайте отличную систему жидкостного охлаждения за 6 простых шагов

В пантеоне достижений ботаников водяное охлаждение занимает одно из первых мест между установкой Linux и свободным владением клингонским языком. И есть причина, по которой самые жесткие из заядлых предпочитают водяное охлаждение: оно невероятно эффективно для снижения температуры вашей системы.

Обладая более высокой теплопроводностью и удельной теплоемкостью, чем у воздухоохладителей, водяное охлаждение может означать падение температуры процессора и графического процессора, выраженное двузначными числами.Однако водяное охлаждение — это не совсем обычная прогулка по парку. Перед вами стоят две задачи: спроектировать систему водяного охлаждения, подходящую для вашего ПК, и собрать ее воедино. Обе задачи потребуют времени и усилий, но ни одна из них не должна быть сложной. Каждая первая сборка с водяным охлаждением — это процесс обучения на ходу, но мы подробно расскажем о деталях и поможем избежать ошибок, которые могут серьезно повлиять на вашу систему и ваш кошелек.

Выберите компоненты водяного охлаждения

Преимущество индивидуальной системы водяного охлаждения в том, что она просто индивидуальна.Выбрав именно те детали, которые вам нужны, вы сможете создать систему, которая соответствует вашим потребностям в охлаждении и вашим эстетическим предпочтениям. Чтобы вы начали создавать свою систему, мы рассмотрим все основные компоненты системы водяного охлаждения, описывая, что каждый из них делает, и какие у вас есть варианты.

Корпус

G / O Media может получить комиссию

Даже если жидкость не касается вашего корпуса, это одна из самых важных частей хорошей системы водяного охлаждения. Для водяного охлаждения вам понадобится корпус с большим пространством внутри и большой решеткой вентилятора, в идеале сверху или снизу корпуса.Хотя это может быть немного сложно для кошелька, приобретение футляра, разработанного с учетом водяного охлаждения, гарантирует, что ваша установка пройдет как можно более плавно. В нашей сборке мы использовали корпус Corsair Obsidian 800D full-tower.

Водяные блоки

Блок — это аппаратное обеспечение, отвечающее за отвод тепла от аппаратного обеспечения вашего компьютера (например, процессора и графического процессора) в охлаждающую жидкость в системе водяного охлаждения. Блок теплопроводящего металла контактирует с вашим процессором или графическим процессором (с помощью термопасты) с одной стороны, в то время как вода протекает через другую, буквально смывая излишки тепла.

Вам нужен отдельный блок для каждого компонента, который вы хотите охладить. Очевидным компонентом водяного охлаждения является ваш процессор, который получит одно из самых больших преимуществ в виде повышенного потенциала разгона. Графический процессор на вашей видеокарте — еще один хороший кандидат на водяное охлаждение, как и ваш набор микросхем. В этой сборке мы решили сосредоточиться на охлаждении процессора и графического процессора.

Что касается фактического выбора, какой водоблок использовать, это, как правило, вопрос марки и правильного блока для вашей стороны.Например, если вы используете ЦП с сокетом 1156, быстрый поиск в Интернете по запросу «водоблок для сокета 1156» найдет несколько совместимых водяных блоков, а также некоторые сравнения производительности. Мы выбрали блоки CPU и GPU производства DangerDen (www.dangerden.com).

Радиатор

В установке с водяным охлаждением радиатор является дополнением водяного блока, выделяя тепло, поглощенное из блока, в воздух. Это достигается за счет подачи жидкого хладагента через множество тонких трубок, прикрепленных к металлическим ребрам.Традиционные корпусные вентиляторы втягивают воздух через капиллярный радиатор, поглощая тепло от жидкости и вытесняя ее из корпуса.

Существуют радиаторы, достаточно большие, чтобы выдержать один, два или три вентилятора. Конечно, радиаторы большего размера и большее количество вентиляторов означают лучшее охлаждение, поэтому мы обычно рекомендуем использовать самый большой радиатор, который соответствует вашему корпусу и вашему бюджету.

Насос

Самое модное водоохлаждающее оборудование в мире ничего не сделает, если вода не будет проходить через него, и это достигается с помощью насоса.На рынке довольно много насосов, и, хотя он более дорогой, мы рекомендуем Laing DDC 3.25 из-за его надежности и небольшого форм-фактора. Если вы выберете другую помпу, обязательно прочтите отзывы пользователей перед покупкой — некачественная помпа со временем изнашивается или выходит из строя.

Резервуар

При водяном охлаждении резервуар — вещь довольно простая — это резервуар для воды с входом и выходом. Вы можете задаться вопросом, зачем именно вам нужен большой резервуар с водой в вашей системе, если у него нет немедленной функции, такой как поглощение или отвод тепла.Однако резервуар выполняет ряд важных функций:

• Резервуар имеет порт, который позволяет вам фактически заполнить вашу систему водяного охлаждения жидкостью.

• Резервуар обычно не заполняется жидкостью до конца. Дополнительный воздух создает буфер, который дает жидкости возможность расширяться и сжиматься при изменении температуры.

• Поскольку резервуар не полностью заполнен, в нем также есть место для выхода пузырьков воздуха из жидкости, что обеспечивает большую эффективность охлаждения и более тихую работу.

Что касается того, какой резервуар использовать-колодец, это действительно просто резервуар; выберите тот, который подходит к вашему случаю и красиво смотрится. Для этой сборки мы использовали акриловый резервуар с двойным отсеком для оптических приводов от Danger Den, который поставляется с парой светодиодов с питанием от Molex для освещения передней части корпуса.

Трубки и фитинги

Наконец, вам понадобятся трубки для объединения всех остальных частей. Чаще всего используются трубки диаметром 1/2 дюйма и 3/8 дюйма. Наглядная разница в производительности между двумя размерами трубок является тонкой, и трубки диаметром 3/8 дюйма могут изгибаться больше без перегибов, поэтому мы использовали это для нашей системы.Что бы вы ни выбрали, просто убедитесь, что все остальное оборудование для водяного охлаждения имеет фитинги одинакового размера. Почти все оборудование доступно с фитингами 1/2 или 3/8 дюйма; если размер вашей трубки не подходит, значит, вы залили шланг.

Помимо диаметра трубки, вам просто нужно выбрать цвет. Большинство сайтов, занимающихся водяным охлаждением, продают почти такие же трубки на основе ПВХ. Он работает хорошо, он довольно дешевый и доступен в нескольких цветах, реагирующих на УФ-излучение.Некоторые сайты предлагают немного более дорогие трубки Tygon, более гибкие и долговечные. Фитинги бывают колючими или компрессионными. Оба будут работать нормально, хотя компрессионные фитинги выглядят лучше и немного дороже.

Вам также понадобится охлаждающая жидкость для заливки в вашу систему. Хотя это обычно называют «водяным охлаждением», в большинстве современных систем охлаждения используется охлаждающая жидкость с антикоррозийными и антипроводящими свойствами. Эту жидкость можно приобрести у любого дистрибьютора жидкостного охлаждения, и она бывает различных цветов, реагирующих на УФ-излучение.

Спроектируйте компоновку системы водяного охлаждения

После того, как вы выбрали отдельные компоненты, вам необходимо спроектировать компоновку вашей системы водяного охлаждения. Для этого можно составить простую диаграмму, показывающую, как вы хотите, чтобы все было подключено. В простой системе вода проходит от радиатора к процессору, затем к графическому процессору, резервуару, насосу и, наконец, обратно к радиатору. Эта конструкция работает хорошо, потому что тогда вода проходит по ЦП, когда он находится в самом холодном состоянии, а также потому, что ЦП и графический процессор имеют тенденцию физически находиться рядом друг с другом.

Прежде чем мы фактически начнем что-либо устанавливать, внимательно изучите свой корпус и подумайте, где будет располагаться каждый компонент. Есть ли свободный путь для трубопровода от одного компонента к другому? Когда трубка на месте, будет ли трудно получить доступ к другому оборудованию, например, жестким дискам или оптическим приводам? Сможете ли вы вернуть борта кейса? Рассматривая подобные потенциальные опасности сейчас, вы можете избавить себя от многих головных болей в будущем.

Наконец, пришло время обсудить собственно установку оборудования водяного охлаждения.

1. Установите водяной блок ЦП

Мы рекомендуем начать с водяного блока ЦП, потому что он обычно устанавливается с монтажной задней панелью, поэтому вам необходимо установить его, прежде чем вы сможете прикрутить материнскую плату к корпусу, а вы не наденьте его. Не хочу устанавливать какие-либо другие компоненты, пока материнская плата не будет надежно закреплена.

Ваш опыт может варьироваться в зависимости от того, какой блок ЦП и материнскую плату вы используете, но для нас водоблок был довольно стандартной установкой кулера на задней панели.Отверстие в лотке для материнской платы на корпусе Corsair 800D упростило процесс.

Подсоедините трубку к блоку ЦП перед его установкой, так как может потребоваться некоторое давление, чтобы трубка плотно вошла в фитинги, и всегда лучше по возможности избегать дополнительного давления на материнскую плату. Теперь прикрепите материнскую плату к корпусу.

2. Присоедините радиатор

Теперь мы можем перейти к радиатору, самому большому компоненту. Радиатор можно установить над любой решеткой вентилятора, которая достаточно велика, и большинство простых радиаторов имеют отверстия для винтов, которые имеют те же размеры, что и стандартные вентиляторы корпуса.Таким образом, если в вашем корпусе есть решетка, достаточно большая для двух вентиляторов, вы можете установить на нее радиатор с двойным вентилятором. Вы можете установить радиатор внутри или снаружи корпуса, но убедитесь, что вентиляторы выдувают горячий воздух из корпуса в сторону от оборудования вашего ПК. Если вы устанавливаете вентиляторы вне корпуса, убедитесь, что у вас есть план, как вы собираетесь подключить их к источнику питания.

После того, как радиатор будет на месте, отрежьте трубку от ЦП до нужной длины и подсоедините ее к радиатору, следя за тем, чтобы не перегибать ее в процессе.

3. Прикрепите резервуар

Продолжая практику установки сначала самых крупных деталей, пора установить резервуар. Доступен широкий выбор резервуаров, подходящих для вашей установки. Их можно прикрепить внутри или снаружи корпуса, к радиатору или в отсек для дисковода. Независимо от того, какой у вас резервуар, обратите внимание на расположение заправочного порта и продумайте, как получить к нему доступ, когда придет время заполнить вашу систему охлаждения жидкостью.

4.Установите блок GPU

Наконец, мы замкнем цикл, установив блок GPU, если он вам нужен. Некоторые из самых высоких температур в вашей системе можно найти на вашей видеокарте, поэтому есть определенные преимущества в ее водяном охлаждении. В то же время, это также один из наиболее рискованных аспектов жидкостного охлаждения, поскольку вам необходимо удалить существующий кулер видеокарты, напрямую обнажая ее вычислительные ядра.

Каждый процесс установки блока графического процессора уникален, поэтому проверьте инструкции, прилагаемые к приобретенному блоку.Вообще говоря, это будет примерно так:

1. Снимите встроенный кулер видеокарты, открутив его от платы или плат.

2. Удалите остатки термопасты и повторно нанесите пасту или термопасту на места контакта, как показано в инструкции.

3. Прикрепите плату или доски к водоблоку, стараясь не оказывать неравномерное давление на процессоры.

Поскольку охлаждающие блоки графического процессора, как правило, представляют собой большие и тяжелые куски металла, убедитесь, что видеокарта плотно прикреплена к корпусу после ее подключения в один из слотов PCI-E.Если вы не закрепите ее, она может деформировать вашу материнскую плату и испортить ее. Соблюдая осторожность, чтобы не слишком сильно нажимать на карту, подключите водоблок графического процессора к блоку процессора и резервуару.

5. Добавьте насос

Насос должен быть действительно простым в установке. Большинство насосов довольно маленькие и могут быть прикреплены практически в любом месте вашего корпуса с помощью винтов или липкой ленты. Затем завершите цикл, подключив выходной выступ насоса (обычно отмеченный стрелкой, направленной в сторону от насоса) к радиатору, а входной выступ — к резервуару.Когда вы режете трубки, не просто используйте минимально возможное количество — также подумайте о том, как трубка повлияет на доступ к оборудованию вашего ПК. Вы же не хотите разбирать половину системы водяного охлаждения только для того, чтобы заменить жесткий диск.

6. Пусть соки текут!

Теперь, когда ваш контур водяного охлаждения завершен, пора добавить охлаждающую жидкость. Дайте вашей системе последнюю проверку работоспособности, убедившись, что каждый фитинг плотно подключен, и что все компоненты соединены в один непрерывный цикл.Убедившись, что ваша система не протечет, и ничего не вставляя, начните заполнять резервуар до уровня, рекомендованного производителем. Следите за остальной частью системы водяного охлаждения и приготовьте полотенце на случай, если что-нибудь даст течь.

Теперь, когда резервуар заполнен охлаждающей жидкостью, можно запустить насос. Вы пока не хотите на самом деле включать материнскую плату, поэтому вам нужно обмануть блок питания, чтобы он запитал помпу. Как правило, это делается путем замыкания зеленого провода на разъеме ATX блока питания с одним из черных проводов, хотя рекомендуется обратиться к руководству по конкретному блоку питания.

Пока ничего не протекает, дайте насосу поработать примерно 10 минут, чтобы выпустить пузырьки воздуха. Медленно покачивайте корпус взад и вперед, чтобы выпустить воздух, застрявший в водяных блоках или радиаторе. Как только все пузырьки воздуха выйдут из жидкости (вы должны увидеть их в трубках, если они еще остались), вам может потребоваться добавить больше жидкости в резервуар, чтобы достичь рекомендованного уровня.

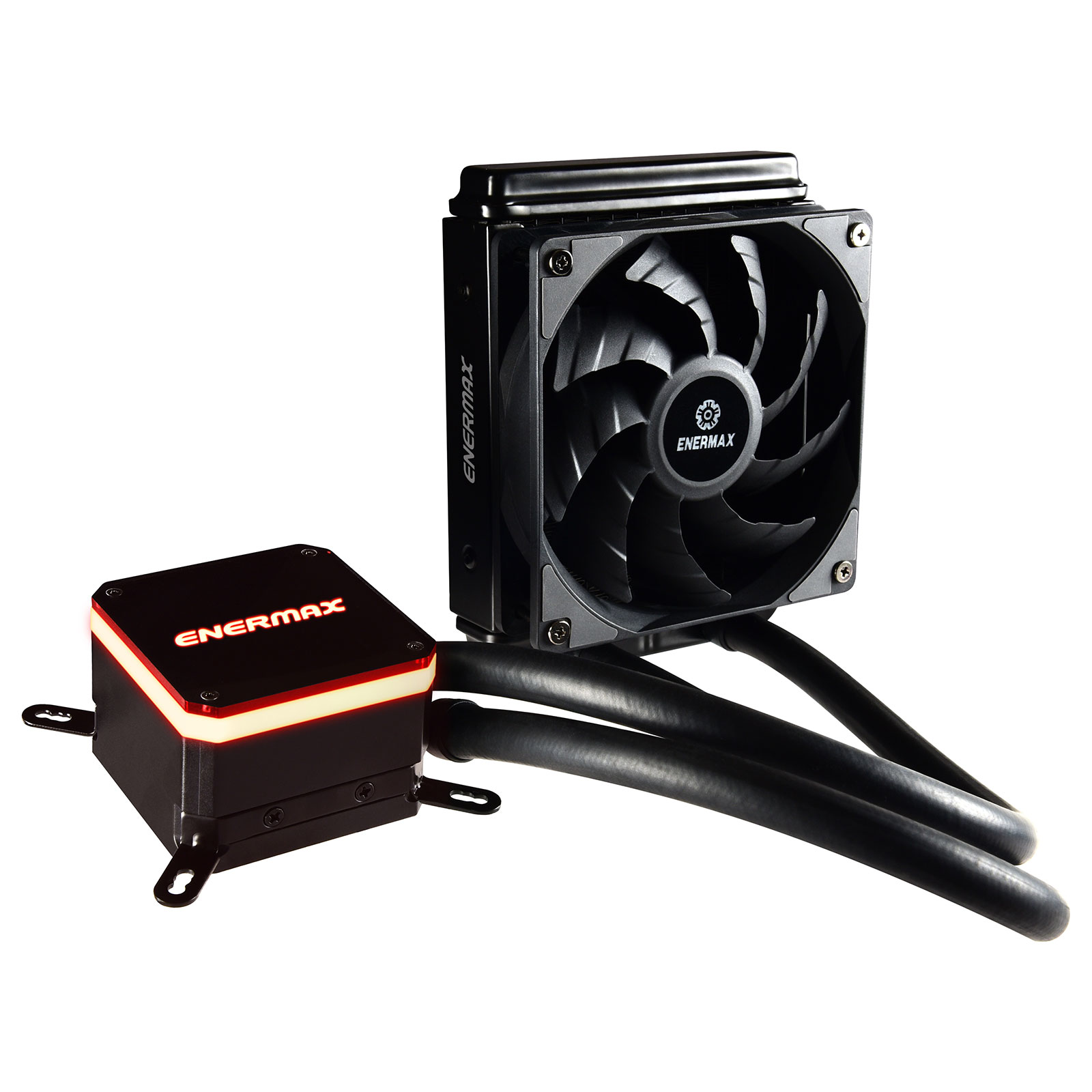

Установите универсальный комплект водяного охлаждения

Как видите, хотя водяное охлаждение обеспечивает исключительную охлаждающую мощность, это не самый простой или дешевый способ охлаждения вашего ПК.Если вы просто хотите охладить свой ЦП более эффективно и тихо, чем производительный воздухоохладитель, но без хлопот, связанных с созданием специальной установки водяного охлаждения, есть альтернатива: готовая система с замкнутым контуром, такая как Corsair Cooling Hydro Series H50 или CoolIT ECO.

Эти системы достигают эффективности охлаждения, близкой к характеристикам специализированной установки водяного охлаждения, но избавляют вас от хлопот, связанных с ее сборкой самостоятельно или с заменой жидкости. Они стоят больше, чем воздухоохладитель, но значительно дешевле, чем создание собственной системы водяного охлаждения.И, в отличие от полноразмерных кулеров для воды, они просты в установке и не занимают много места в вашем корпусе.

Установка для этого типа кулера проста. Это установленный на задней панели водоблок для процессора, подключенный к небольшому радиатору с одним вентилятором. Вы просто прикрепляете радиатор и вентилятор к вытяжной решетке на корпусе, и все; насос и резервуар встроены в радиатор.

Вы не получите такое же охлаждение процессора, как в комплексной системе водяного охлаждения — или, как говорят ботаники, из-за башни, полной трубок, — но кулеры с замкнутым контуром определенно являются отличной альтернативой для энтузиастов, которые хотят некоторая дополнительная охлаждающая способность без особых хлопот.

Как контролировать температуру вашего ПК

Независимо от того, разгоняетесь ли вы или просто хотите, чтобы ваш процессор работал как можно дольше, важно следить за температурой вашей системы. Эти две бесплатные программы помогут вам в этом.
Speed Fan
SpeedFan использует встроенное оборудование для контроля температуры в ваших микросхемах для отображения температуры для всех ваших отдельных компонентов и позволяет вам автоматически контролировать скорость вращения вентилятора в вашем случае на основе показаний температуры.SpeedFan также отслеживает S.M.A.R.T. чтения и анализа, чтобы вы могли убедиться, что ваши жесткие диски исправны. (www.almico.com/speedfan.php)

HWMonitor
По данным CPUID, создателям CPUZ, HWMonitor отслеживает все температуры и напряжения в вашей системе. У него нет продвинутого S.M.A.R.T. функции SpeedFan или регуляторы скорости вращения вентилятора, но его функция регистрации температуры является первоклассной. (www.cpuid.com/hwmonitor.php)

Maximum PC дает вам последние новости о ПК, обзоры и инструкции.

Водяное охлаждение своими руками 101 | Оборудование Тома

Введение

Несколько лет назад водяное охлаждение рассматривалось как часть системного строительства; нестандартные системы обычно состояли из блоков ручной работы, собранных вместе с запасными частями аквариума. Перенесемся в 2005 год, и водяное охлаждение стало очень жизнеспособным, хотя и экзотическим методом охлаждения. С помощью таких компаний, как Koolance, Danger Den и Swiftech, массовое производство компонентов водяного охлаждения открыло дверь для даже самого случайного энтузиаста, чтобы намочить свою систему (так сказать.)

Есть два основных применения водяного охлаждения: тихие вычисления и экстремальный разгон. Для поклонников бесшумных ПК использование водяного охлаждения устраняет необходимость в шумных вентиляторах, обеспечивая при этом превосходную эффективность охлаждения. Цикл эффективно удаляет все горячие точки из системы (ЦП, ГП) и отводит тепло в одно место для рассеивания. Это может привести к гораздо более низким температурам компонентов в контуре, в то же время создавая больший потенциал разгона системы.

Определение общей компоновки вашей системы

Прежде чем вы начнете выбирать отдельные компоненты, важно определить общую компоновку системы. Основным фактором, который определит, как будет организована петля, является размер вашего дела.

Вот список того, что входит в нормальный контур водяного охлаждения:

Водяной блок (и): передача тепла от компонентов системы к охлаждающей жидкости
Насос: перемещает охлаждающую жидкость по контуру
Радиатор: отводит тепло из контура в воздух, проходящий через него
Вентиляторы и кожух: пропускают воздух через радиатор
Резервуар или Т-образный трубопровод: используется для заполнения и удаления (удаления пузырьков воздуха) из системы
Трубка: несет охлаждающая жидкость через контур

Независимо от того, является ли это контуром, полностью заключенным в корпус (корпуса типа Mid-Tower применять не обязательно), или внешнее решение, необходимо заранее знать, как все элементы будут соответствовать друг другу.Водяное охлаждение — это проект, в котором практически невозможно разобраться в процессе работы; если вы попытаетесь, это отнимет у вас гораздо больше времени и денег, чем в противном случае.

DIY Охлаждение | Newegg

Самостоятельное охлаждение — один из наиболее экономичных способов повышения производительности вычислительной системы. Скорость обычно является первой жертвой перегрева буровой установки. Когда система становится слишком горячей, датчики температуры на материнской плате отправляют сигнал процессору, требуя замедления.Чрезмерный нагрев также может вызвать необратимые повреждения компонентов системы. Например, если при охлаждении жесткого диска не удается поддерживать температуру ниже 86 градусов, вы рискуете потерять или повредить данные. У Newegg есть все аксессуары, необходимые для настройки системы охлаждения по вашему выбору.

Воздушное охлаждение для быстрого и доступного охлаждения

Воздушное охлаждение в домашних условиях использует вентиляторы для охлаждения внутренней среды вашей системы. Они просты в установке и очень прочны.Поскольку этот вариант охлаждения не имеет большого количества компонентов, очень мало того, что может выйти из строя. Вентиляторы ЦП и радиаторы работают вместе для отвода избыточного тепла и могут быть настроены одним из двух способов:

Конфигурация положительного давления
Конфигурация отрицательного давления

Конфигурация положительного давления для быстрой настройки

При этой настройке Cubic Футов в минуту (CFM) всасывающих вентиляторов больше, чем у соответствующих вытяжных вентиляторов. Эффект состоит в том, что давление внутри системы превышает давление снаружи.Это выталкивает воздух и пыль из установки, используя каждое отверстие в качестве выхлопного канала. Одним из недостатков этой установки является то, что она может управлять только средним охлаждением. Эта конфигурация не может в достаточной степени охлаждать графические процессоры, использующие прямой отвод тепла (DHE). Чтобы повысить охлаждающую способность этого типа охлаждения, разместите свой радиатор DIY стратегически. Это означает размещение этих металлических листов сзади, по бокам и спереди процессора.

Конфигурация с отрицательным давлением для лучшего охлаждения

В конфигурации с отрицательным давлением вытяжные вентиляторы имеют более высокий CFM, чем их эквивалентные приточные вентиляторы.Это создает в системе псевдовакуум, который очень полезен для охлаждения буровой установки. Он охлаждает систему лучше, чем установка положительного давления, и может даже хорошо работать с графическими процессорами DHE.

Жидкостное охлаждение для наиболее эффективного охлаждения

Жидкостное охлаждение является предпочтительной системой охлаждения для геймеров и других пользователей, которым важна производительность. Чтобы максимально использовать охлаждающий эффект этой установки, используйте радиатор DIY для отвода чрезмерного тепла от жидкого хладагента. Чем быстрее самодельный радиатор теряет тепло через ребра, тем холоднее система и тем быстрее она работает.Есть два способа реализовать эту стратегию самостоятельного охлаждения:

Замкнутый контур для простой установки

Эти установки готовы к установке прямо из коробки. Они дешевле, чем с открытым контуром, проще в обслуживании и требуют минимального обслуживания. Они будут интегрированы с вашими нынешними механизмами охлаждения, не заставляя вас делать капитальный ремонт вашей системы. Вам не потребуются дополнительные аксессуары ЦП, чтобы настроить и запустить эту конфигурацию.

Открытый контур с монтажным комплектом для графического процессора для эстетики

Охлаждение без обратной связи очень привлекательно для глаз, но это достигается за счет простоты использования.Он очень требователен к обслуживанию и одинаково сложен в настройке. Однако комплект для монтажа графического процессора должен помочь.

Дешевый настенный ПК с водяным охлаждением за 51 $

[ОБНОВЛЕНИЕ] Пришли результаты тестов!

Решения для водяного охлаждения обычно очень дороги, и я хотел увидеть, насколько дешево я могу сделать это, используя детали и предметы домашнего обихода, предназначенные для других целей.

Я разделю части на две части: водяное охлаждение и настенный монтаж.

Детали водяного охлаждения

Как видите, я использую автомобильный радиатор, потому что он очень дешевый, его легко достать и он отлично работает. Только не смешивайте алюминиевые и медные детали.

Детали для настенного монтажа

Деталь	Где я взял	Цена
Подкладка (фанера)	Местный хозяйственный магазин	3 €
Углеродная пленка (выглядит лучше, чем дерево)	Amazon.com	4 €
Держатели трубок	Местный хозяйственный магазин	1 €
Светодиодные ленты для подсветки	conrad.at (немецкий)	7 €

Шаг 1: положите фольгу на заднюю панель

Задняя панель

Фольга поверх задней панели

Фольга на тарелке

Шаг 2: Установка платы на пластину и закрепление винтами

Материнская плата на пластине На этом снимке вы также можете увидеть, насколько профессионально я установил водоблок на ЦП с помощью перфорированной ленты и двух тонких винтов M3

Крупный план водоблока

Прикручивание к плате

Шаг 3: Управление трубками

Для управления трубками я использую держатели для трубок.Они помогли мне, прежде чем прокладывать кабели на моей серверной стойке. Я, вероятно, покраслю их в черный цвет позже, чтобы они не выглядели так дешево, как сейчас.

Рабочий стол

Монтажные держатели

Шаг 4: Добавление светодиодной подсветки

Блок питания для подсветки будет от моего старого ноутбука. На самом деле это 16 В, но благодаря регуляторам напряжения 12 В это не проблема.

Блок питания

светодиодных лент Стойки светодиода удерживаются лентой и подключаются к регулятору напряжения

Светодиодные ленты в действии

Подсветка в действии Выглядит неплохо!

Шаг 5: Резервуар

Водохранилище Я купил это в местном хозяйственном магазине, но я мог бы использовать и простую бутылку.

Светодиоды с горячим клеем Я приклеил на него несколько светодиодов. Светодиодная пластина на самом деле от старой лампы IKEA, которую я разобрал. Идеально подходит и хорошо светится.

светодиода изнутри Вид резервуара изнутри. Добавим немного цвета.

окрашенный резервуар Покрасила зеленым лаком (спрейпласт)

Фольга на основе И положить немного фольги на основание, чтобы скрыть светодиоды

Отверстие в задней пластине Я просверлил небольшое отверстие в задней панели, чтобы можно было спрятать силовые кабели светодиодов.

Перфорированная лента, удерживающая резервуар Затем я закрепил резервуар еще перфорированной лентой. Человек, я люблю эту штуку с металлической лентой

Водохранилище загорается Все лучше и лучше

Шаг 6: Радиатор

Наконец-то он прибыл, и ничего себе, эта штука больше, чем я думал. Пришлось перенести трубки

Фитинг радиатора на задней панели

крепление кабельной стяжкой

кабельные стяжки

Шаг 7: Насос

Поскольку я использую погружной насос (потому что он самый дешевый), мне пришлось придумать, где его поставить.Изначально я хотел, чтобы насос был в резервуаре, но он не подошел, поэтому у меня возникла потрясающая идея: Я положил его в стеклянную банку и обернул вокруг него зеленую углеродную фольгу

Я думаю, что банка когда-то была полна спагетти … К вашему сведению … кто-нибудь вообще читает эти тексты?

Банка с зеленой фольгой

вмещает все самое хорошее .. в основном вода Даже не протекает (пока)

не протекает

Почти последний шаг: все подключаем

Я соединил резервуар с «банкой насоса» и заклеил его промышленным клеем.

Соединительный резервуар с насосной опорой

Световой тест Легкий тест: отлично работает

Добавление вентилятора Я пока добавил такого вентилятора. Поскольку радиатор довольно темный и на нем нет хороших мест для светодиодов, мне придется подобрать несколько вентиляторов со светодиодами (возможно)

Веселье с начинкой

Заполнение

Это было … немного плотно … так что, конечно, просочилось. Но утечки нет, еще промышленный клей не исправит

Вы можете увидеть клей на крышке «баночки с помпой».Может быть, когда-нибудь позже я закрашу это, чтобы он не выглядел так дерьмово

Снова запечатать

Для тестирования я снял вентилятор с радиатора, так как он должен работать с пассивным охлаждением. Посмотрим, прав ли я.

BIOS загружается как шарм. На холостом ходу температуры хорошие

температура BIOS 33 градуса Цельсия Это всего на 9 ° C выше комнатной, приятно! Как насчет сравнительного анализа?

The Benchmark

Для тестирования процессора я использую старый простой тест 7zip (который включен в 7zip) бенчмаркинг с 7zip

Самая высокая температура была 40 ° C, что на 16 ° C выше комнатной.На самом деле это довольно хорошая температура для пассивного охлаждения.

Насколько это громко?

Нет звука, кроме легкого покачивания водяного насоса. Конечно, нет, потому что вентилятора нет.

Что дальше?

Этот монстр станет новым лицом моей службы веб-фильтров WEGA (на немецком языке). Я повешу его в одной из школ, в которой я работаю, и он будет фильтровать весь трафик на предмет неуместных вещей. Детям это не понравится, и он будет отлично смотреться. Вероятно, стоит защитить его передней панелью из акрилового стекла.

Обновим изображениями как можно скорее

Самодельная система водяного охлаждения для ПК

Самодельная система водяного охлаждения для ПК
Стартовая
Модификации ПК главная
Самодельная система водяного охлаждения для ПК

Существует множество различных систем водяного охлаждения для ПК,
но они дорогие, если идти до конца …
Поэтому я решил построить свой собственный .. супер дешевый ..
Для этого вам нужен доступ к разным машинам,
К счастью, в моей компании есть такие замечательные вещи..

Основная причина, по которой я строю эту систему водяного охлаждения,
в том, что я сплю рядом с компьютером, и мне нужна возможность загрузить его, пока я сплю ..
С воздушным охлаждением (с помощью вентиляторов) невозможно заснуть 🙂 даже после всех моих улучшений воздушного охлаждения ..

Вот основная проблема: процессор, потребляющий 65 Вт тепловой мощности, необходимо охладить до 50 градусов Цельсия.
Если это делается с воздухом, как вы видите на картинке, вам понадобится большой радиатор и большой вентилятор со скоростью не менее 3200 об / мин.
Обратите внимание на последовательный резистор, который я добавил к красному проводу, он равен 56 Ом и изменяет скорость вращения вентилятора с 4900 до 3200 об / мин.
Это, конечно, увеличило температуру процессора с 45 до 51 C, но все еще ниже максимальной критической точки.
Мне не нужен супер холодный процессор, но мне нужен полностью бесшумный ПК !!

Есть еще 3 элемента, создающих шум, PSU, GFX, HD, я займусь ими позже

Медь

Вот медный блок, который я купил на местном свалке за 3
долларов. Его размеры 160 x 80 x 10 мм, а вес — более 1 кг.

Вот и вырезаны медные детали, готовые для фрезерного станка.

Водоблок ЦП

Я снял радиатор процессора и Ничего себе! Я обнаружил, что на моей материнской плате есть 4 монтажных отверстия для больших и тяжелых радиаторов.
Я тщательно обмерил все это до мельчайших деталей, вот оно:

Синие линии — это размер ЦП и ЧИПа. Красный — медный контур с проведенной центральной линией (все миллиметры)

Вот два способа измельчения водяных дорожек в водяном блоке ЦП.
Идея A: наименьшая водная нагрузка = более высокий расход, и та же самая холодная вода охлаждает всю область процессора.
Идея B: дает более длинный водяной след = более высокая температура на выходе, большая загрузка воды, более горячий процессор.
Идею А также гораздо проще реализовать, идея построить параллельные водные пути исходит от автомобильных радиаторов и кулеров.

—
Сначала я вручную нарисовал фрезерные дорожки, затем записал все координаты.
Тогда было легко повернуть все ручки, чтобы добраться до каждой координаты, но на это ушло огромное количество времени !!
–
Верхняя пластина имеет толщину 2 мм, а латунные соединения для воды 9 мм, как и все мои другие водоблоки.

—

После пайки и шлифования настало время для испытания под давлением 7 бар. Нижний край имеет небольшой вырез для розетки.

—
Как обычно покрасил в черный мат. Задняя сторона отполирована наждачной бумагой 400 -> 600 -> 800 -> 1000 зерен.
Регуляторы напряжения ядра и шины были модифицированы с помощью теплоотвода для снижения температуры.

—
Я очень доволен всей системой, теперь она молчит, ничего себе..
Посмотреть результаты теста ЦП

Набор микросхем Waterblock

—
Вот мой водоблок для чипсета на материнской плате. Его размеры 35 x 35 x 10 мм, верхнее освещение +2 мм, водная дорожка 8 x 8 мм
Обратите внимание на детали, чтобы латунные шланговые соединения идеально входили в медную крышку,
этот разрез очень помогает удерживать все на месте при пайке. Рис

—
После пайки и шлифовки он выглядит очень красиво 🙂 Рис — Рис
Я покрасил его в черный мат, чтобы потом можно было измерить температуру
с инфракрасным измерителем температуры.
Нажмите ЗДЕСЬ, чтобы увидеть этот блок, установленный на моей материнской плате с датчиком LM50.

Карта GFX

—
Вот мой водоблок для моей карты GeForce 2 GFX. Подключение воды сбоку,
таким образом лучше всего подсоединять к нему водяные шланги и сохранять его простым и красивым.
Водопроводные патрубки просверлены ровно на 7,8 мм, см. Идеальную посадку
Вот еще один снимок внутренних водопроводных соединений крупным планом.
После пайки я фрезеровал верхнюю пластину и отшлифовал ее.Результатом пайки доволен
—
Этот блок 35 х 35 х 10 мм + 2 мм для верхней подсветки. Чтобы закончить это красиво, я покрасил верх и боковые стороны в черный мат.

Оригинальный GF2 — Снятие оригинального радиатора — Очистка чипа nVIDA GF2 — Приклеивание самодельного водоблока
Посмотреть результаты тестов

ВОДООХЛАДИТЕЛЬ С ЖЕСТКИМ ДИСКОМ

Вот рисунок, который я сделал, когда у меня появилась идея этого дизайна.
Медная пластина 50 x 145 мм толщиной 2 мм используется для крепления по бокам двух жестких дисков.
На этой пластине припаяны 3 небольшие медные трубки, в двух передних концах припаяю латунные шланговые соединения.

Трубы было легко разрезать под углом 45 градусов, вот мой тест, чтобы убедиться, что все подходят.

—
Паять было легко и быстро, используя огромный паяльник мощностью 200 Вт. Фурнитура крупным планом

—
Когда это было сделано, я покрасил его в черный цвет, как и все остальные детали, которые я сделал.
С другой стороны двух жестких дисков установлена медная пластина.См. Результаты тестов

СНИЖЕНИЕ ЗВУКА ЖЕСТКОГО ДИСКА

— —
Нажмите на картинки, чтобы увидеть крупный план. Теперь, когда приводы с водяным охлаждением,
можно снизить уровень шума и по-прежнему поддерживать низкую рабочую температуру.
С расстояния около 30 см при открытом корпусе невозможно услышать работу приводов,
оба привода имеют температуру не более чем на 1 градус выше температуры воды.
Помните, что срок службы всех электронных компонентов удваивается при понижении температуры на 6 градусов !!
а если понизить температуру на 12 градусов, срок службы увеличится в четыре раза!

Фитинги для воды и шланг из ПВХ

Пластиковый шланг из ПВХ, который я использую, имеет внутренний диаметр 8 мм и внешний диаметр 10 мм.
Латунные шланговые соединения имеют диаметр 9 мм, их нужно было разрезать пополам, чтобы использовать для одного водоблока

Водяной насос и расход воды

Вот мой водяной насос Eheim 1046, я, конечно, проверил его работоспособность в своей кухонной мойке.
Выгруженная производительность = 5 литров в минуту
Со шлангом длиной 3 м и диаметром 6 мм = 1,6 л / мин.
Со шлангом 3 м 7 мм = 2,3 л / мин.
Со шлангом длиной 2 м 7 мм = 2,6 л / мин.
Загружено с 2.Шланг 5 м 7 мм и охладитель чипсета = 2,2 л / мин. PIC
Со шлангом длиной 3 м 9 мм = 3,5 л / мин.
Со шлангом 1,4 м 16 мм и моим радиатором = 4,3 л / мин. PIC
Это означает, что я получаю лучшую производительность с большим внутренним диаметром шланга и / или меньшей длиной шланга.


Таблица преобразования внутреннего диаметра шланга:
1/4 "= 0,25" = 6,3 мм
5/16 "= 0,31 = 8,0 мм
3/8 дюйма = 0,37 дюйма = 9,5 мм
1/2 "= 0,5" = 12,7 мм
3/4 "= 0,75" = 19,0 мм
5/8 "= 0.63 "= 16,0 мм

Бесплатные счетчики на counter.digits.com

Как собрать игровой ПК с жидкостным охлаждением

Я использую жидкостное охлаждение для своего основного игрового ПК около 13 лет. Я делаю это по разным причинам, как и тысячи компьютерных геймеров по всему миру. В первую очередь, я люблю тишину. Легко создать ПК с жидкостным охлаждением, который тише, чем эквивалентный ПК с воздушным охлаждением, и после некоторой тонкой настройки вы можете создать невероятно мощный, но бесшумный ПК. Это особенно привлекательно, если вы проводите много времени за компьютером, например, слушаете музыку или просматриваете веб-страницы.

Игровой ПК с жидкостным охлаждением — Изображение: Corsair

Во-вторых, вы получаете лучшее охлаждение, которое можно купить за деньги. В наши дни ПК очень эффективны, но они по-прежнему выделяют тепло, и это тепло может фактически ограничивать производительность. Например, большинство видеокарт, таких как GTX 1080 от Nvidia, имеют верхний температурный предел, что приведет к небольшому снижению производительности карт во время тяжелых игровых сессий. Такие производители, как Asus и MSI, добавляют большие кулеры к своим видеокартам премиум-класса, но даже они не могут сравниться с жидкостным охлаждением.Он также может охладить ваш процессор и материнскую плату, что отлично, если вам нравится разгон.

Наконец, и это, возможно, одна из основных причин, по которой сейчас люди используют жидкостное охлаждение своих ПК, заключается в том, что это выглядит совершенно фантастически. Даже базовая система жидкостного охлаждения превратит ваш ПК из обычной машины с воздушным охлаждением в колоритную, потрясающую, футуристическую электростанцию, которая станет предметом зависти ваших друзей. Вам нужно водяное охлаждение вашего ПК? Что ж, есть несколько причин для этого, как я уже упоминал, но в основном это связано с энтузиастами, которые выводят свои ПК на новый уровень и создают что-то уникальное.

Компоненты, необходимые для создания ПК с жидкостным охлаждением. Изображение предоставлено: Antony Leather

Один из моих любимых производителей оборудования с жидкостным охлаждением — EK Water Blocks, и он любезно прислал мне некоторые из своих последних устройств для создания ПК с жидкостным охлаждением в этом руководстве. Это не руководство по сборке ПК — я предполагаю, что вы уже знаете, как это сделать, и в любом случае я бы не рекомендовал создавать свой первый компьютер и одновременно водяное охлаждение. Итак, если вы хорошо разбираетесь в создании ПК, вот как это сделать.

Что вы хотите охладить жидкостью?

Вы можете охлаждать жидкостью практически все на своем ПК, но в первую очередь подозреваемые — это ваш процессор и видеокарта, поскольку они получат наибольшую выгоду от дополнительного охлаждения и шумоподавления. Однако для охлаждения требуется серьезная охлаждающая мощность, а также два водяных блока, поэтому неудивительно, что это будет стоить немного дороже. Однако, если вы не можете полностью охладить и то, и другое, самое замечательное в жидкостном охлаждении заключается в том, что его просто расширить, включив в него еще

Вам понадобится водоблок для процессора и видеокарты.Изображение предоставлено: Antony Leather

Однако, если вы не можете полностью охладить оба, то самое замечательное в жидкостном охлаждении — это то, что систему охлаждения просто расширить, включив в нее больше компонентов, или модернизировать ее позже. Итак, если вы не можете позволить себе оснастить всю свою систему оборудованием с жидкостным охлаждением, я бы посоветовал начать с видеокарты и перейти к процессору позже, поскольку первое принесет наибольшую пользу.

После процессора и видеокарты следующим по популярности компонентом является материнская плата, но для целей этого руководства я сосредоточусь только на процессоре и видеокарте, а также рассмотрю ключевые компоненты, которые вам нужны, как выбрать их и, конечно же, как установить их в вашу систему.

Подобрать правильные водоблоки

Отчасти причина, по которой я выбрал EK Water Blocks в этом руководстве, заключается в том, что компания позволяет очень легко определить, какие компоненты вам нужны для вашего конкретного оборудования. Превосходный онлайн-конфигуратор компании позволяет вам вводить сведения о вашем оборудовании и определять, какие детали вам нужны. Это особенно полезно для водяных блоков видеокарт, поскольку печатные платы значительно различаются, а это означает, что вам часто нужно опасаться проблем совместимости.

Я буду использовать видеокарту MSI Nvidia GeForce GTX 1070 Armor, поэтому было несложно ввести эти данные, чтобы узнать, какой водоблок EK мне нужен. В качестве альтернативы вы можете выбрать комплект, в котором будет все, что вам нужно, кроме водяного блока видеокарты, поскольку вам нужно будет выбрать подходящий для вашей модели.

Водяные блоки видеокарты и процессора. Изображение предоставлено: Antony Leather

Если вы хотите выбрать свои собственные компоненты, такие как трубки и фитинги, водоблок процессора немного проще — если у вас есть основная система Intel, использующая один из процессорных разъемов LGA115X (1155, 1150, 1151), все они используют тот же размер монтажного отверстия на материнской плате, так что не только больше выбора, но и ваш водоблок, вероятно, будет довольно надежным в будущем.Например, если вы купили водоблок LGA1156 для таких процессоров, как Core i5-2500K, то этот водоблок по-прежнему подходит для современных материнских плат, как и воздушные охладители. Для охлаждения процессора мы использовали водоблок Supremacy Evo от EK Water Blocks.

Радиатор какого размера вам нужен?

Когда дело доходит до радиаторов, существует множество вариантов. Однако многое будет зависеть от двух вещей — вашего корпуса и оборудования, которое вы будете охлаждать, но вам также необходимо подумать о том, насколько тихим должен быть ваш компьютер.Начиная с корпуса — нужно проверить, сколько в нем места для радиаторов отопления. Производители часто перечисляют это, но вам, возможно, придется измерить пространство. Корпус Corsair Carbide 400c, который я использую здесь, является отличным корпусом для водяного охлаждения, поскольку в крыше и передней части есть место для радиаторов — идеально подходит для системы высшего класса.

Радиаторы

бывают разных размеров и толщины и обычно обозначаются в соответствии с размером и количеством поддерживаемых вентиляторов. Например, радиатор, на который можно установить один 120-миллиметровый вентилятор с одной стороны, обычно называют 120-миллиметровым радиатором.Один с тремя креплениями для вентиляторов — 360 мм. Радиатор с местом для двух 140-мм вентиляторов с одной стороны — 280 мм и так далее. Кроме того, они бывают разной толщины, но по общему правилу, чем они толще и крупнее, тем лучше они охлаждают.

Радиатор жидкостного охлаждения. Изображение предоставлено: Antony Leather

Для охлаждения процессора вам понадобится 120-миллиметровый радиатор толщиной не менее 30 мм, которым оснащены многие универсальные системы жидкостного охлаждения, такие как Corsair H75.Тем не менее, в идеале вы хотите использовать радиатор толщиной 60 мм или даже увеличить до 240 мм. Чем больше радиатор вы используете, тем медленнее должны вращаться вентиляторы, чтобы справиться с тепловой нагрузкой, поэтому, хотя 120-миллиметровый радиатор толщиной 30 мм справится с этим, его вентилятор / ы должны будут раскручиваться под нагрузкой, чтобы справиться с теплом. Использование радиатора большего размера с большим количеством вентиляторов будет стоить дороже, но может снизить температуру и значительно снизить уровень шума.

Если вы добавляете видеокарту, как мы, для охлаждения как процессора, так и видеокарты среднего уровня, такой как GTX 1070, вам понадобится как минимум 240-миллиметровый радиатор, это то, что я используя здесь в виде водяных блоков EK, CoolStream PE.Опять же, этого достаточно для охлаждения системы и позволяет получить очень компактную систему охлаждения, но если вы хотите снизить уровень шума, вам следует рассмотреть возможность использования радиатора диаметром 360 мм или даже добавления второго радиатора.

Насос, резервуар, фитинги и трубки

Очевидно, что охлаждающая жидкость должна попасть от водяных блоков к радиаторам, и для этого вам потребуются трубки, фитинги / зазубрины и насос — точно так же, как в системе охлаждения автомобиля. В качестве насоса мы выбрали насос и резервуар XRES-140 Revo D5 от EK Water Blocks.Вы можете купить отдельные насосы и резервуары, но их сочетание позволяет сэкономить место и упростить заполнение системы. Резервуары используются для заполнения системы, а также для удаления или удаления воздуха из охлаждающей жидкости и компонентов.

EK XRES 140 Revo D5 насос и резервуар. Изображение предоставлено: Antony Leather

трубные обжимные фитинги жидкостного охлаждения. Изображение предоставлено: Antony Leather

Эта конкретная модель также невероятно проста в установке — вам просто понадобится 120-миллиметровый вентилятор или крепление для вентилятора, а входящий в комплект кронштейн позволит вам установить всю конструкцию.Насос достаточно мощный, чтобы вы могли добавить еще несколько водяных блоков или насосов позже, если вы решите расширить свою систему охлаждения или построить новую.

Для трубок и фитингов мы использовали гибкие ПВХ-трубки EK Water Blocks. Для такой системы вам понадобится около 10 футов. Размер, который мы здесь использовали, имеет внешний диаметр 1/2 дюйма и внутренний диаметр 3/8 дюйма (12,7 мм / 9,5 мм). Размеры могут быть разными, но пока вы покупаете подходящие фитинги для соединения трубки с водяными блоками, все будет в порядке.Как правило, если производитель предлагает трубы определенного размера, он также предлагает соответствующие им фитинги.

Трубка жидкостного охлаждения. Изображение предоставлено: Antony Leather

Для нашей системы компания EK Water Blocks любезно предоставила достаточное количество никелевых фитингов ACF. Они известны как компрессионные фитинги, когда трубка скользит по зазубрине, прежде чем фиксируется стопорным кольцом. Сначала вы устанавливаете зазубрину на компонент, а затем подсоединяете трубку и закрепляете ее стопорным кольцом, как вы увидите через минуту.

Охлаждающая жидкость

Ваша система водяного охлаждения будет выглядеть фантастически, и один из лучших способов действительно добавить вау-фактора — использовать цветную охлаждающую жидкость. Нельзя использовать водопроводную воду, так как она содержит минералы и добавки, которые со временем могут повредить ваши компоненты.

Жидкостная охлаждающая жидкость. Изображение предоставлено: Antony Leather

Вы можете купить готовые охлаждающие жидкости от EK Water Blocks и других, которые вы можете просто добавить прямо в свою систему, или вы можете создать свои собственные охлаждающие жидкости с использованием дистиллированной / деионизированной воды, которую можно дешево купить.Компания EK Water Blocks предоставила концентрированный краситель, который можно добавлять в деионизированную воду для придания некоторых необычных цветов, а также для защиты внутренних частей вашей системы охлаждения от роста водорослей и коррозии.

Установите водяной блок процессора

Водоблок процессора в нашей сборке требует задней панели и резиновой вставки, которые фиксируются на месте с помощью штифтов с другой стороны.

Изображение предоставлено: Antony Leather

Водяной блок находится на розовом и фиксируется пружинами и винтами с накатанной головкой.

EK Water Blocks Водоблок Supremacy CPU. Изображение предоставлено: Antony Leather

Снимите кулер видеокарты.

Кулер видеокарты обычно удерживается на месте с помощью небольшой крестообразной головки и, возможно, винтов с головкой Torx, поэтому для их удаления может потребоваться приобретение подходящих инструментов.

Изображение предоставлено: Antony Leather

После того, как все винты откручены, снимите кулер и не забудьте отсоединить кабель вентилятора и все кабели освещения.

Изображение предоставлено: Antony Leather

Нанесите термопрокладки и пасту

Перед нанесением новой пасты можно удалить с карты старую термопасту. Водоблок EK, который я использовал, поставляется с термопрокладками для различных частей карты, но в инструкциях четко указано, что и куда нужно. В комплект входят все необходимые вам винты.

Изображение предоставлено: Antony Leather

Установите видеокарту водоблок

Следуйте инструкциям, чтобы закрепить водоблок на месте — вам потребуется добавить около дюжины винтов и шайб.

Установить вентиляторы на радиатор

Обычно лучше, чтобы вентиляторы обдували радиатор, но разница в мусоре очень велика. Многое будет зависеть от того, где вы его устанавливаете. Мы будем устанавливать наш на крышу корпуса, поэтому вам нужно, чтобы резьба фитинга была обращена вниз с той же стороны, что и вентиляторы.

Изображение предоставлено: Antony Leather

Установить радиатор

В компактном корпусе, таком как Corsair 400C, невозможно установить радиатор в передней части корпуса, а также насос и резервуар EK вместе с длинной видеокартой.Таким образом, вместо этого радиатор идет в крышу. Когда вентиляторы уже прикреплены, используйте меньшие винты, прилагаемые к радиатору, чтобы закрепить его в верхних креплениях вентилятора.

Установить насос и резервуар

Насос и резервуар XRES-140 Revo D5 можно установить с помощью переходника для крепления вентилятора, как показано здесь. Прикрепите его к насосу, а затем установите все это на переднее крепление вентилятора, оставив достаточно места сверху, чтобы вы могли заполнить его охлаждающей жидкостью.

Установить фитинги

Установите компрессионные фитинги на все компоненты — для этого ПК вы должны использовать 8.Снимите и их стопорные кольца, чтобы можно было установить трубку.

Изображение предоставлено: Antony Leather

Подсоедините трубку

Я обнаружил, что трубка довольно жестко прилегает к зазубринам, но здесь есть хороший трюк — использовать стакан кипящей воды, чтобы нагреть конец трубки, делая ее более гибкой и растягивая ее над зазубриной. После этого обрежьте трубку до нужного размера и прикрутите стопорное кольцо к фитингу, приложив столько усилий, сколько могут обеспечить ваши пальцы.

Не имеет значения, в каком порядке вы подключаете компоненты, хотя, если у вас был отдельный резервуар и насос, вы хотите соединить выход резервуара со входом насоса. Из-за высоких расходов температура охлаждающей жидкости имеет тенденцию выравниваться по контуру, поэтому при совмещении насоса и резервуара порядок компонентов фактически не имеет значения.

Залить охлаждающую жидкость

Смешайте охлаждающую жидкость с деионизированной или дистиллированной водой до смеси, указанной на бутылке — в данном случае одна бутылка на 1 литр.Откройте верхнюю крышку бачка и залейте охлаждающую жидкость. Я использовал пластиковую бутылку для выжимания, так как она помогает предотвратить разливы.

Изображение предоставлено: Antony Leather

Проверка на герметичность

Важнейший тест на утечку — это, к счастью, можно сделать при выключенной системе с помощью так называемой перемычки. Небольшой пластиковый разъем вставляется в основной шнур питания материнской платы и может заставить ее включиться. Если у вас просто подключена помпа — никакого другого оборудования, то в случае утечки вам просто нужно просушить компоненты, устранить утечку и повторить попытку.

Вы должны делать это даже с охлаждающими жидкостями, которые утверждают, что не проводят ток. Хороший способ определить утечки — обернуть каждое соединение белой папиросной бумагой — с цветной охлаждающей жидкостью даже самая маленькая утечка будет очень заметна. Я должен добавить, что утечки на современном оборудовании крайне редки. Если все сделано правильно, новейшие системы охлаждения практически герметичны.

Простой игровой ПК с жидкостным охлаждением. Изображение предоставлено: Antony Leather

Вот и все — включая 24-часовой период проверки на герметичность, можно легко собрать ПК с жидкостным охлаждением менее чем за два дня.Возможно, вы захотите менять охлаждающую жидкость каждые шесть месяцев или около того, но, помимо этого, системы жидкостного охлаждения практически не требуют обслуживания, к тому же вы получите гораздо более холодную, более тихую систему, а также более красивую. Выражаю благодарность EK Water Blocks за предоставленную систему охлаждения, Asus за материнскую плату Maximus VIII Ranger, MSI за видеокарту GTX 1070 Armor и Corsair за корпус Carbide 400C и светодиодные вентиляторы серии ML. Если у вас есть какие-либо вопросы по жидкостному охлаждению, напишите мне в комментариях, в Twitter или Facebook.

Как установить блок водяного охлаждения ЦП в ваш компьютер

Поддержание идеальных рабочих температур наиболее важных компонентов вашего ПК — один из лучших способов повысить стабильность и функциональность. Температурное регулирование предотвращает ненужную нагрузку при выполнении повседневных задач и увеличивает срок службы вашего компьютера за счет сокращения накопления износа с течением времени.

Традиционные конструкции и большинство готовых конфигураций полагаются на системы воздушного охлаждения, в которых используется ряд вентиляторов и вентиляционных отверстий для предотвращения скопления горячего воздуха.

Пришло время подумать о водяном охлаждении для вашего компьютера

Однако новые конструкции и производители все чаще ищут жидкостное охлаждение компьютеров как более эффективную альтернативу. Идея включения жидкостей в сборку вашего ПК может показаться немного рискованной или потенциально сложной для управления, но есть доступные системы, которые интуитивно понятны и просты в использовании.

Одна из лучших составляющих современного рынка покупок — это больший выбор доступных по цене, автономных устройств, в отличие от большего количества сборок своими руками на основе комплектов.

Что нужно для установки жидкостного охлаждения на ваш компьютер?

Вот краткое изложение основ установки дискретного блока водяного охлаждения ЦП, сводящееся к наиболее универсальным частям процесса:

Сравните спецификации ПК с потенциальным блоком жидкостного охлаждения, чтобы гарантировать совместимость.
Очистите внутреннюю часть ПК от всего, что может помешать установке.
Снимите заводской блок вентилятора ПК и радиатор, защищающий ЦП.
Закрепите радиатор и вентилятор в сборе.
Установите прилагаемый насос на ЦП и убедитесь, что установлены токопроводящие элементы.

В этой статье мы подробнее поговорим о том, как работает жидкостное охлаждение, а затем рассмотрим некоторые из наиболее важных способов, которыми оно может улучшить вашу работу за компьютером. Мы также поговорим о различных настройках и о том, как решить, какая система водяного охлаждения подходит для вашей повседневной жизни.

Хотя существует множество систем для охлаждения целых устройств или минимизации температуры окружающей среды, мы сосредоточены на целевом охлаждении одного из наиболее важных компонентов вашего ПК: ЦП (центрального процессора).

Как работает водяное или жидкостное охлаждение?

Для многих пользователей стандартная установка металлического радиатора с вентилятором и вентиляцией для перенаправления теплого воздуха является адекватным способом предотвращения накопления тепла и охлаждения процессора. Поскольку теплопроводность металлического материала радиатора больше, чем у воздуха вокруг него, радиатор помогает отводить тепло от активных компонентов вашего ПК. Затем вентилятор отводит теплый воздух через встроенные вентиляционные отверстия.

Устройства премиум-класса нуждаются в дополнительном охлаждении

Однако этого может быть не всегда достаточно, особенно для тех, у кого есть игровой ПК премиум-класса или тот, который будет настроен для более экстремального графического потенциала или вычислительной мощности.В этих случаях вам может потребоваться более эффективная система охлаждения. При жидкостном охлаждении это вода и другие вещества с более высокой теплопроводностью.

Чтобы гарантировать однородность, в насосе используется ряд трубок для охлаждения и циркуляции воды через устройство или в собственной закрытой системе.

Но как жидкость на самом деле охлаждает ваш процессор?

Краткий ответ: через близость и вентиляцию. Даже с жидкостным охлаждением ЦП вашему ПК необходим комфортный поток свежего воздуха, поэтому системы ПК с жидкостным охлаждением обычно включают вентилятор или вентиляционное решение.В закрытой системе ваш ЦП передает тепло системе жидкостного охлаждения через теплопроводящую пластину.

По сути, жидкостное охлаждение использует жидкую среду для рассеивания тепла, в то время как радиатор и вентилятор направляют его от наиболее важных компонентов вашего компьютера.

Преимущества жидкостного охлаждения ЦП

Компьютер с водяным охлаждением обладает множеством различных преимуществ, от базовых предпосылок лучшего управления температурой до экономии энергии и даже места в сборке или рабочем пространстве.

1. Постоянное охлаждение

Во-первых, система жидкостного охлаждения ЦП предлагает надежное решение, а не охлаждение, которое срабатывает только тогда, когда ваш компьютер и компоненты уже слишком горячие. Например, фанаты не бегают постоянно.

Это означает, что воздушное охлаждение обычно регулирует перегрев компонентов только после того, как они действительно перегрелись, а не предотвращает их перегрев в первую очередь. Поскольку жидкостное охлаждение активно постоянно, ваша система постоянно остается прохладной.

2. Эффективность

Компоненты ПК с водяным охлаждением также обладают множеством преимуществ с точки зрения эффективности. При существенно индивидуализированной сборке они обычно достигают большего при меньшем пространстве, чем установка с несколькими вентиляторами или установка, зависящая от подвесных систем, например охлаждающих подушек.

В тех частях мира, где наблюдается более высокая температура, те же преимущества проявляются еще сильнее, а также снижается уровень окружающего шума, вызываемого дополнительными вентиляторами.

3. Фактор крутизны — буквально

В дополнение к вышеупомянутым преимуществам, жидкостное охлаждение дает вам возможность добавить немного дополнительного цвета или изюминки вашей системе, поскольку они часто могут быть оснащены освещением и другими функциями.

4. Серьезная поддержка геймеров и разогнанных конфигураций

Геймеры обнаружат, что добавление жидкостного охлаждения к игровому компьютеру также окажет им существенное положительное влияние по тем же причинам. Игры и задачи с высокими требованиями к визуализации, такие как 3D-рендеринг и дизайн, требуют большого количества оборудования, поэтому жидкостное охлаждение может значительно улучшить ваши впечатления от использования ресурсоемких игр или программного обеспечения.

Если вы планируете разогнать процессор, жидкостное охлаждение — отличный способ защитить себя и свою высокопроизводительную установку от возможных осложнений, связанных с обходом заводских настроек и стрессовых настроек.

Установка системы «все в одном» с обратной связью (AIO)

Хотя в наши дни более распространены ПК со встроенным жидкостным охлаждением и эффективным терморегулированием, включая несколько моделей из серии игровых настольных ПК HP OMEN, вы также можете установить ваша собственная система жидкостного охлаждения с обратной связью для вашего ПК.

Процесс установки зависит от вашего компьютера и системы охлаждения, которую вы покупаете, но многие из основных этапов одинаковы.

1. Размер имеет значение

При использовании замкнутой системы вам сначала нужно убедиться, что любая система, которую вы рассматриваете, действительно подходит и функционирует в корпусе вашего ПК.На рынке много разнообразия, поэтому всегда проверяйте спецификации производителя, прежде чем покупать продукт.

2. Расчистите путь

Затем вы можете удалить панели или внутренние компоненты, которые могут препятствовать установке.

3. Снимите старую систему охлаждения

Оттуда вам потребуется отключить заводскую систему охлаждения процессора, обычно это вентилятор и радиатор.

4. Установите новую систему

На ее место вы установите насос. Затем установите радиатор и вентилятор, как правило, в той же области, что и существующий заводской вентиляторный блок вашего ПК, а затем прикрепите насос к процессору.Жидкостные системы обычно поглощают тепло непосредственно через проводящую пластину, установленную между насосом и ЦП.

Конечно, детали будут отличаться для каждого ПК или кулера ЦП, но при необходимости отрегулируйте и оставьте место внутри корпуса ПК для других компонентов. Также убедитесь, что все механические и системные соединения надежны.

Хотя для вашей персональной настройки могут потребоваться другие шаги, это стандартный процесс для установки типичного кулера ЦП с обратной связью. Некоторые новые разработки могут также включать приложения и программное обеспечение для управления.

Жидкостное охлаждение своими руками

Настоящий подход к жидкостному охлаждению своими руками сложнее, чем система AiO с замкнутым контуром, по ряду причин, в основном из-за сложности и разнообразия задействованных компонентов. Вам нужно будет гораздо внимательнее относиться к характеристикам вашего ПК и выбранной вами системе жидкостного охлаждения, чтобы вы знали, что компоненты совместимы, прежде чем вы начнете.

Вам также нужно будет подумать о том, как составить выбранную вами жидкую среду. В остальном процесс, как правило, тот же и зависит от вашего ПК, комплекта и уровня навыков.Одним из преимуществ замкнутой системы является то, что вы избегаете большей части обычного риска утечки из-за ошибки установки, и вам не нужно беспокоиться о жидкой среде самостоятельно.
