Как сделать динамик своими руками


Для проверки радио схем и простых самоделок иногда требуется динамик, но не всегда он есть под рукой. Сейчас The Wrench покажет нам как можно собрать простой динамик своими руками.

Для этого понадобится:
1. Картон
2. Неодимовые магниты ссылка
3. Тонкая проволока (0,2-0,1 мм)
4. Пластмассовая воронка (от неё зависит размер динамика)
5. Гайка диаметром равным с магнитами
6. Две больших пластиковых крышек от бутылки

Если вы хотите сделать динамик и разобраться в его устройстве, тогда приступим!

1. Делаем разметку на воронке и вырезаем форму.





2. Соединяем несколько магнитов и гайку, приклеиваем их к крышке. Из другой такой же крышки вырезаем кольцо и приклеиваем сверху.


3. Всё это приклеиваем к рожку.

4. Делаем медную катушку. Автор наматывает картон на пальчиковую батарейку и уже на него мотает проволоку 50-60 витков. Проволоку он взял из не нужного электрического моторчика.




Если у вас нет моторчика, поищите трансформатор. Трансформатор с тонкой проволокой можно взять из зарядки для мобильного телефона. Для начала разберите её, а потом выпаяйте из платы трансформатор. Одна из его обмоток намотана тонкой проволокой, она то нам и нужна.

5. Вырезаем форму из картона и заклеиваем в будущий динамик.

Автор также приклеивает кусочек картона с местом для пайки проводов. Именно к ним будем подавать сигнал для динамика (звук).

6. Завершающий этап. Вырезаем круг из картона и делаем из него воронку, которая должна плотно поместиться внутри нашей конструкции. Приклеиваем всё вместе и готово!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать динамик своими руками

Перевел SaorY для mozgochiny.ru

Доброго дня, мозгочины! Думаю многие из вас знают, как создается звук и каким образом устроен динамик телефона или наушников. Оказывается все не так уж сложно, и простейший динамик-самоделку можно сделать своими руками из подручных средств.



Один из способов создания самодельного динамика представлен в этом мозгоруководстве , состоящем из несложных шагов и пары абзацев теории. Все просто, но, полагаю, многим будет интересно и полезно!





Шаг 1: Смотрим видео!





Знаю, качество звучания поделки сыровато, но способ рабочий и может быть вам полезен в создании собственного динамика.





Шаг 2: Нам понадобится:
  • медная проволока (я использовал 26-ю)
  • пластиковый стаканчик
  • стопка неодимовых магнитов или цилиндрический магнит
  • скрепка
  • штекер с проводом от наушников
  • полоски бумаги
  • зажимы-«крокодильчики»
  • плоскогубцы
  • ножницы
  • клеевой пистолет или супер-клей







Шаг 3: Составляющие



На фото обозначены 4 составляющие динамика-самоделки: диафрагма, катушка, магнит и входной провод.





Шаг 4: Катушка — основа



Берем бумажные полоски 5х15см и стопку магнитов, оборачиваем магниты одной полоской, создавая таким образом трубку, и закрепляем ее скотчем.

Далее полученную трубку так же оборачиваем второй полоской бумаги и закрепляем скотчем.





Шаг 5: Катушка — намотка проволоки



Теперь необходимо намотать на основу катушки медную проволоку. Оставляем свободный конец примерно 5см и аккуратно наматываем 80 витков медного мозгопровода, при этом по бокам катушки оставляем свободное пространство не мене 1см. Кстати, если вы используете тонкую проволоку, то количество витков нужно будет уменьшить.

Итак, намотав 80 витков оставляем второй свободный конец 5см и обрезаем проволоку. После этого закрепляем витки горячим клеем, это предотвратит разматывание катушки.

Для хорошего контакта свободные концы очищаем от изоляции. Это можно сделать оплавив их пламенем зажигалки, а затем зачистив ножницами от нагара.





Шаг 6: Катушка — доработка



Пинцетом или плоскогубцами вынимаем из мозгокатушки первую трубку с магнитами. Затем один бок бумажной трубки катушки разрезаем на несколько равных частей и отгибаем их, получив тем самым «ромашку». Эту самую «ромашку» приклеиваем к дну стакана с внешней стороны. Катушка собрана, следуем дальше!





Шаг 7: Диафрагма



Вырезаем часть дна стакана с катушкой, отделяем их друг от друга как на фото.





Шаг 8: Диафрагма — зазор



От дна стаканчика-диафрагмы отрезаем колечко около 1см шириной, см. фото, создавая необходимый мозгозазор.





Шаг 9: Диафрагма — мембрана



Отрезаем кусок широкого скотча, по размерам чуть больше диаметра дна стакана, и приклеиваем его с внутренней стороны.





Шаг 10: Диафрагма — установка катушки



По центру мембраны-скотча, с внешней стороны приклеиваем ранее подготовленную катушку. Диафрагма собрана!





Шаг 11: Кронштейн магнита



Распрямляем плоскогубцами скрепку, и постоянно примеряя к диафрагме, создаем кронштейн магнита. Сначала загибаем скрепку буквой «Г», далее отогнутый конец скручиваем в спираль. При этом «спираль» должна располагаться рядом с катушкой, их центры должны совпадать, а длинный прямой конец можно было прикрепить к стакану.



Сделав кронштейн крепим к «спиральке» стопку магнитов, вставляем их свободно в катушку, а свободный конец горячим клеем крепим к стаканчику. Самоделка почти готова!





Шаг 13: Входной провод



Берем аудио разъем с 20см-м проводом, от наушников или т.п., и определяемся с проводками. У меня, разъем имел 3 проводка: черный — масса, красный и желтый — сигнальные. К черному проводку и одному из сигнальных подсоединяем зажимы-крокодильчики, а другие концы «крокодильчиков» соединяем с выводами катушки.





Шаг 14: Включаем музыку!!!



Подключаем самоделку к смартфону или плееру, включаем музыку и наслаждаемся результатами проделанной работы. Звучит не громко, да и не совсем чисто, но играет же!

А вот если не играет, то читаем далее…





Шаг 15: Поиск и устранение неисправностей

Если вы старались и делали все правильно, но поделка «молчит», то ищем неисправность и устраняем ее. Возможно причина следующая:

  • плохо зачищена изоляция проводов катушки — повторите процедуру зачистки;
  • слишком тонкий провод использован для намотки катушки — следовательно, сопротивление катушки настолько велико, что она не может воспроизвести звуковой сигнал, поэтому намотайте катушку более толстым проводом, или уменьшите число витков до 30-50;
  • слабый магнит — замените магнит на более мощный;
  • катушка слишком плотно прилегает к магниту — сделайте другую катушку;
  • слишком тихий динамик — читайте следующий шаг для повышения уровня звучания поделки.



Шаг 16: Увеличение мощности динамика

Чтобы повысить мощность динамика-самоделки можно:

  • подключить его через усилитель, который можно собрать самому или приобрести дешевый вариант;
  • использовать более мощные магниты или сделать более качественную катушку с плотной и аккуратной намоткой витков;
  • используйте для диафрагмы какой-нибудь другой предмет, экспериментируйте, ведь ее можно сделать из самых неожиданных для этого предметов;
  • проявите мозготалант и создайте динамик собственной конструкции. Я всего лишь студент, а не инженер, поэтому моя поделка незатейлива и вы можете сделать более качественную самоделку и поделиться ею с нами!



Шаг 17: Как это работает?

В основе динамика лежит принцип электромагнетизма. По проводу, из которого мы намотали катушку, идет электрический ток со звуковой амплитудой. В следствие этого, вокруг провода создается магнитное поле, которое взаимодействуя с полем магнита-сердечника, притягиваясь/отталкиваясь, заставляет мембрану колебаться. Но эти колебания малы и неслышны человеческим ухом, и для их усиления используется диафрагма, в качестве которой мы использовали стаканчик. И вот уже колебания усиленные «чашей» диафрагмы воспринимаются нашим ухом и интерпретируются мозгом как звук, таким образом мы наслаждаемся песней. Реальный динамик работает по этому же принципу, но более качественнее.



Шаг 18: Где можно взять компоненты для этой поделки

Изолированный медный провод нужного сечения можно найти в старой технике, перегоревших энергосберегающих лампах, для этого нужно извлечь ее плату и найти мини-трансформатор. Провод для своего

мозгодинамика я взял из моторчика. Так же медный провод можно найти в микроволновых печах, ламповых телевизорах и т.п.

Магниты можно найти в игрушках или сломанных динамиках. Если у вас есть хороший магнит с отверстием внутри, то катушку для динамика можно разместить в этом отверстии, и работать поделка будет также нормально.

Стаканчик для диафрагмы трудно не найти, но если это все же так, то вместо него можно использовать обычную пластину из тонкого пластика.

Аудио разъем можно приобрести в магазине или по сети.

На этом все, благодарю за мозговнимание!



(A-z Source)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SaorY

mozgochiny.ru

Динамик своими руками | Своя лаборатория

Здравствуйте, уважаемые читатели блога Своя лаборатория! Сегодня мы с вами займемся изготовлением самого что ни на есть настоящего динамика. Если вам приспичило послушать музыку, а у вас нет никакой акустики, то проблему вполне можно решить с помощью подручных материалов. Конечно, рассчитывать на то, что такой динамик станет венцом творения в области акустических систем не приходится (хотя, кто знает, может быть именно вам суждено осуществить революцию в этой области). Но ведь наша задача состоит и не в этом. Наша цель — понять, как это работает и применить знания на практике.

Как и обычно, если вас пугает «много буков», можете сразу перейти к фотогалерее или посмотреть пятиминутное видео по изготовлению динамика. Если хотите понять принцип работы этого акустического устройства — читаем дальше. Прежде чем перейти к практике, следует разобраться, что это за зверь такой «динамик» и каким образом он издает звуки.

Динамик представляет собой устройство преобразования электрического сигнала в акустический. Вам это определение ничего не напоминает? Если вы читали статью о том, как сделать телефон из пластиковых стаканчиков, то вы можете помнить, что там тоже шла речь о преобразовании колебательных движений нити в акустическую волну. В случае с динамиком схема очень похожа. Только преобразовывать нужно электрический сигнал, поступающий от устройства воспроизведения (компьютера, плейера и т.д.).

Происходит это так. Конструкция динамика состоит из постоянного магнита, в магнитном поле которого располагается катушка, соединенная с диффузором — тарелкообразной конструкцией. Электрический сигнал поступает на катушку динамика. Под воздействием электричества в катушке возникает магнитное поле, которое взаимодействует с магнитным полем постоянного магнита. Это взаимодействие становится причиной колебания катушки, и, следовательно, и бумажного конуса (диффузора), который прикреплен к катушке. Колебания бумажной тарелки вызывают колебания воздуха. Возникает звуковая волна, и, вуаля, из динамика льется, ну, скажем, мелодичный голос солиста вашей любимой группы тяжелого металла. Ну, с устройством разобрались — можно приступать к практике.

Для изготовления динамика нам понадобятся:

  • Магнит. Можно взять любой, но чем сильнее, тем лучше. Если есть неодимовый — прекрасно.
  • Провод. Лучше всего, если это будет тонкий провод в лаковой оболочке, причем, чем тоньше, тем лучше. Можно, конечно, взять любой изолированный медный провод, но тогда он должен быть довольно длинным и катушка может получиться довольно громоздкой. У меня провод диаметром 0,13 мм.
  • Металлический цилиндр — это может быть что угодно, я использовал болт.
  • Бумага.
  • Бумажный скотч. Можно обойтись просто бумагой, но чтобы не возиться с клеем, лучше все-таки воспользоваться скотчем.
  • Источник звука. Лучше использовать усилитель.

Сначала изготовим катушку. Берем металлический стержень и оборачиваем его несколькими витками скотча.

Теперь переворачиваем скотч клейкой стороной вверх и опять делаем несколько витков.

А теперь наступает важный момент, в котором без знания некоторых законов физики нам не обойтись. Ну, вернее, обойтись-то можно, но в результате вы можете получить неработоспособный динамик. Большинство динамиков имеют сопротивление катушки 8 Ом. И уж коль скоро мы хотим получить звук от, скажем так, стандартного усилителя, то нам нужно хотя бы примерно приблизиться к тому, чтобы сопротивление нашей самодельной катушки тоже было 8 Ом. Если сопротивление будет намного ниже, то это может стать причиной перегрева и даже перегорания нашей катушки или же выходом из строя усилителя (последнее маловероятно, но возможно, если сопротивление будет слишком уж мало). Если сопротивление будет слишком высоко, то в итоге звук может быть очень тихим. Поэтому воспользуемся формулой расчета сопротивления проводника, чтобы хотя бы приблизительно рассчитать длину провода, который нам нужно намотать на катушку.

Возможно некоторые скажут, ну вот, мол, началось началось, я хотел по-быстрому сделать динамик из подручных материалов, а тут мне предлагают рассчитать чуть ли не большой андронный коллайдер. Но не пугайтесь, никаких сложных расчетов нам производить не придется, вся математика на уровне начальной школы.

Формула расчета сопротивления проводника выглядит так: R=ρ*l\s , где R — сопротивление (в нашем случае 8 Ом), ρ — удельное электрическое сопротивление материала (для меди это 0,0175 Ом*мм2/м), S — площадь сечения провода (т.к. у меня диаметр провода 0,13 мм, то площадь сечения моего проводника составит π*R2=3.14*(0,13/2)2=0,013 мм2), l — длина проводника (то, что нам как раз нужно найти). Отсюда l=R/ρ*S=8 / 0,0175 * 0,013=5,9 м. То есть мне нужно взять моего провода примерно 6 метров.

Фу-у-у-х, самая сложная часть закончена, можно приступать к намотке катушки. Берем наш кусок провода и начинаем наматывать на каркас, желательно витком к витку. Правда, чем тоньше провод, тем сложнее будет намотать его витком к витку. Но ничего страшного, если некоторые витки будут пересекаться.

После того как намотали провод, катушку можно обернуть еще парой витков скотча, чтобы провод не разматывался.

Все, катушка готова, снимаем ее с каркаса.

Первый слой скотча с металлического стержня нужно снять, больше в нем нет необходимости.

А на катушке делаем надрезы и загибаем получившиеся лепестки в виде ромашки. Надрезы делаем аккуратно, чтобы не повредить провод катушки.

Теперь делаем диффузор. Он имеет вид тарелки. Поэтому чертим на бумаге круг…

… вырезаем его и делаем на нем радиальный надрез, вот так:

Теперь разрезанные части соединяем при помощи клея с небольшим нахлестом, чтобы получился небольшой конус.

На диффузор с выпуклой стороны прикрепляем катушку при помощи клея или того же скотча.

Так, теперь нам нужно сделать небольшую пружинку. Я ее изготовил из мягкого проводка, обернув вокруг фломастера.



Начинаем собирать наш динамик. На лист картона кладем магнит, на него металлический цилиндр, а на торец цилиндра — пружинку.

Из обычной бумаги вырезаем полоски, складываем их гармошкой…

… а затем закрепляем их на диффузоре.

Надеваем диффузор на металлический стержень и закрепляем полоски бумаги на листе картона.

Все, динамик готов. Аккуратно зачищаем выводы катушки, подсоединяем их к усилителю и можно наслаждаться музыкой.

Вот небольшое видео о сборке динамика своими руками, в конце можно послушать как он работает. Кстати, это видео размещено на youtube — канале Своей лаборатории. Это первое видео на нашем канале, но будут и другие — подписывайтесь, чтобы не пропустить видео новости или присоединяйтесь к нам в социальных сетях ВКонтакте, Twitter или Facebook.

ownlab.ru

Домашняя акустика своими руками — DRIVE2

Звук в Creta никак не хочет пилиться, слушаю "штатку" 🙁 Домашки тоже нет, да и не было никогда. Из всех меломанских удовольствий — плеер Fiio X3 II да наушники Edifier H850 (кстати, очень неплохие за свою стоимость). А звука душа требует 🙂 Вот и задумал я сделать себе подарок в виде домашней акустики на предстоящий день рождения. Покупать что-то боле-менее приличное — дорого, б/у — не хочется. Значит сделаем сами, желательно с минимальными затратами.

За основу взял акустику фирмы Wavecor. Для справки: руководителем Wavercor Ltd является выходец из датской Vifa A/S Аллан Исаксен. После объединения компаний Vifa и Peerless в DST (Danish Sound Technology), он возглавлял китайское отделение DST Loudspeakers (PanYu) Ltd. вплоть до 2005 года — до момента основания компании Wavecor Ltd.
Итак, СЧ/НЧ Wavecor WF146WA01-01, ВЧ Wavecor TW022WA05-01. Ценник на эти позиции в Аудиомании был более чем вменяемый, поэтому — берём (с доставкой СДЭК немного расстроил, груз пролежал в Казани четверо суток, теперь это не важно, но осадочек остался)

Для этой связки находим кроссоверы от Crescendo Opus 8.6 (привет, merrsonn). Старая пред-топовая линейка (был еще Opus 9.9), нам в принципе большего и не нужно.

Полный размер

Хорошие комплектующие за недорого. Все кондёры — плёнка Jantzen Z-Cap, резистор Ohmite на ВЧ. Точка раздела 3.5кГц. То, что доктора из Wavecor прописали

Внезапной проблемой стало отсутствие нормального материала для изготовления ящиков. Куда ни посмотри, везде сплошная фанера 4 класса и ЛДСП в придачу. Но добрые люди (привет, 2mix) подсобили найти МДФ в нашем ауле

Полный размер

МДФ 16мм. Уже распиленный по нужным размерам. Везу домой

Для соединения частей корпуса между собой принципиально отказался от различного вида саморезов, уголков и прочих железяк. Только клей ПВА Момент Столяр Супер и деревянные шканты. Просверливаем отверстия и прикидываем

Полный размер

Два ящика. Внешние размеры 310*210*210 мм. Передняя и задняя стенки 310*210 мм, боковые 310*178 мм, верхняя и нижняя 178*178 мм. Внутренний объем 8.8 литра

Хорошенько шкурим 120-кой стыки, шпателем равномерно наносим клей ПВА на склеиваемые поверхности, ждем минут 10-15 и фиксируем. Правильнее было воспользоваться струбцинами, но их нужно достаточно много. Общая стоимость струбцин, способных стянуть такие размеры, выходила за рамки разумного. Поэтому воспользовался подручными средствами — оставил на сутки под прессом из книг, ящика с инструментами и, дополнительно, стянул прочной верёвкой. После высыхания клея тщательно шкурим снаружи для выравнивания, подозрительные места еще раз обрабатываем клеем ПВА.

Полный размер

Получаем такие коробочки. Внутри все стыки промазал герметиком и оставил еще на сутки сохнуть


Полный размер

Распорок корпуса не будет. Точнее я этот момент немного прощёлкал :/ Поэтому для придания дополнительной жесткости корпусам и гашения вибраций используем виброматериал Шумоff. Все стыки проклеены внахлёст


Полный размер

www.drive2.ru

Самодельные динамики с диффузорами из самодельной непрессованной бумаги

Наконец-то я собрался с силами написать развернутую статью по изготовлению бумажных диффузоров в домашних условиях. Заранее скажу что эти динамики специально разрабатывались для альфа-пата, что и определила их параметры. А параметры были таковы:
Fs-30
Qms-3
Vas-45
Mms-40
Qts-0,3
Qes-0,334
Re-4
Sd-210
Bl-9,5
Расчет велся относительно бл, так как он был известен.
Для начала нужно было найти корзину с магнитом, так как дома такое сделать нереально, да и не к чему. Покопавшись в хламе были найдены два магнита(хотя я их изначально и планировал), и пара не совсем одинаковых корзин, в прочем основные размеры на месте, их и взял. Магниты к корзинам решил приклеить, клеил на эпоксидку, причем обязательно нужно содрать краску с корзины в месте склейки, а то шов будет не прочным.


Теперь диффузор. Главное в диффузоре это правильная форма, а ее не получить без пуасона. Тут можно пойти двумя путями, залить гипсом подходящий дифф, или изготовить самому. Если будете ставить на поток, или просто есть возможность, особенно если делаете тонкие диффузоры, делайте пуасон светопроницаемым, например из плексигласа, так можно контролировать толщину бумажной массы. Ну а у меня возможности нет, и я сделал пуасон из шпаклевки на импровизированном гончарном круге. Хорошо хоть образующая конус, удобно было формировать. Бороздки делал круглым надфилем. Чтоб к пуасону ничего не липло, покрываем его парафином, а с низу лаком.
Теперь самая ответственная часть-бумага. Поскольку динамик нч, а еще точнее суб, то решил сделать бумагу с высоким коэффициентом демпферирования. Для этого в массу были введены армирующие добавки. Но все по порядку.
С начала основная масса. поскольку это саб, взял мелкую целлюлозу, которая являлась довольно хорошим картоном, а в частность обложками от тетрадей. Она какраз не сильно обработанная химикатами, что нам и надо, в России таких тетрадей вроде как нет, так что придется поискать другой источник. Скажем картон у нас есть, нужно его измельчить, в зависимости от длинны волокон можно использовать миксер или кухонный комбайн, чем короче волокна тем суровее можно их молоть. После размола у нас получается такая не аппетитная кашица, хорошо хоть аромат не соответствует внешнему виду. Теперь эту массу нужно проварить, можно это сделать и на газу в кастрюльке, но я для ускорения процесса пользуюсь автоклавом, это сокращает время варки, один недостаток, в него не насыпеш едкого натра, как я делаю в таких случаях, приходится обходится пищевой содой.
Такая штучка держит без проблем 9 бар, но я больше 6 не поднимаю, нет надобности.
После варки массу нужно хорошенько промыть водой. Лучше всего растворять ее в воде и пропускать сквозь мелкое сито. В бумаге не должно быть примесей и остатка реактивов. После того как бумага промыта ее можно высушить, причем ее нельзя сильно греть, оставить на солнышке допускается.
Самое время заняться армирующими добавками. В моем случаи их две. Сходив в магазин для художников и прочей дребедени, нашел два вида бумаги, с очень длинными волокнами и из волокон ткани, начнем с первого. Лист выглядит так:
Нарезаем его на небольшие квадратики, примерно три на три, заливаем водой и в металлическую банку, для варки. Когда вода закипит можно кинуть немного каустической, или обычной соды, причем совсем немного, концентрация раствора должна быть 3...10%.
Спустя минут 20 сливаем воду, промываем пару раз водой. Чтоб разделить бумагу со столь длинными волокнами даже миксер не подойдет. Зато подойдет плотно закрывающияся, банка, желательно пластиковая. Чтоб волокна разошлись ее нужно хорошенько потрясти, можете поиграть ей в футбол, или другую занимательную игру. Когда закончите с этим этапом еще разок промойте бумагу, и снова варка минут 15, затем снова промывка и готово.
Вот результат:


Вторую часть добавки варим по такому же принципу.
Те, у кого такая бумага не продается, могут попробовать сварить паклю, и прокатиться в ненужных джинсах по бетонной горке.
После того как как все части бумажной массы готовы соединяем все воедино, кладем в банку, заливаем водой, хорошенько "обрабатываем", добавляем клея, и можно отливать диффы. На счет клея, тут кто на что горазд, ну и как будет использоваться дин, тут на выбор, крахмал, пва, камедь, лично я налил титебонда.
Готовую массу выливают в глубокую тарелку, и зачерпывая вилкой выкладывают на пуасон. Помешивать пульпу лучше не как чай, кругами, а тряся вилку в разные стороны, не знаю как это культурно назвать. Выкладывать лучше небольшими порциями, от центра к краю(от катушки)и двигаясь по кругу, до тех пор пока нужное количество массы не будет выложено. Во время выкладки нельзя выпускать воду из массы и даже прижимать ее, можно только немного поправлять вилкой. Выложенная, не отжатая масса выглядит так:
После выкладки нужно выпустить по возможности всю воду. Делается это аккуратно вилочкой зубьями вниз, потихоньку не сильными нажатиями выпуская воду с бумаги. После трех кругов, когда бумага потеряла половину влаги и стала более спрессованна, переходим к губки, также постепенно отделяя воду. Когда и губка перестанет набирать воду, берем туалетную бумагу и промакиваем все остатки, относительно сильно прижимая. Даем высохнуть денек, чтоб наверняка. Если воду не спускать, дифф будет рыхлым, в прочем большому шп это может быть и на пользу, не говоря уже о том что такая бумага будет сохнуть неделю.
А вот результат, масса такого диффа 8,6 грамма, при этом он очень жесткий, толщина бумаги примерно миллиметр.


Ну и вкратце о подвесе, про намотку катушки как нибудь в другой раз. Подвес из ткани, пропитан полимерным клеем "101"(такой был в магазине, где достать -не знаю). Сверху покрываем подвес тонким слоем силикона, и красим, лично я красил из баллончика. Таким рецептом поделился со мной приятель, за что ему респект и уважуха.
И вот конечные фотки:


Дифф красил разведенной тушью с передней стороны. Параметры дина не мерил, все равно от них ничего не зависит, да и так известно что и как, Vas под 50,  Mms в районе 18-20, Re-4, Bl-9,5 исходя из этого уже можно и остальные параметры посчитать.
В заключение как всегда о звуке, а звук мягкий, напористый, ачх до полутора килогерц по +-0,5 дб, басит вполне достаточно и без альфы.
Продолжаю работать...

audio-best.blogspot.com

Динамик для сабвуфера своими руками — Сообщество «Сделай Сам» на DRIVE2

Было решено собрать "губатый" динамик, с очень жёсткой шайбой.
Была заказана губа (250грн), диффузор к ней (100грн), 2 пыльника (50 грн), 3 шайбы (75 грн). Уже имелось: магнитная система под 3" звуковую катушку, сама катушка (2+2 ом), поводки сечением 2.5мм. Все болты и клея покупались в строительном.

Для начала все было разобрано до состояния рамы и магнитки, затем магнитка была снята, отцентрована, вычищен мз, затем магнит был пошпаклевал и вышкурен под покраску. Так. примеряем диф к губе, и. диф великоват. Не беда, ножницы помогут, 20 минут, и все подходит.


С дифа отковыриваем сопливые заводские поводки, они нам не нужны, все это дело ложим на раму, и понимаем что место склейки губы с рамой надо поднимать и ровнять. Не беда — шпаклюем, шкурим, готово.

Чистим посадочное кольцо под шайбу от старого клея, наждак наше все.

Укрепляем с обратной стороны диффузор, и красим с лицевой. Красота! Так уже получше.

Склеиваем вместе 2 пыльника, затем 3 шайбы, пыльники красим, шабы режем как нам нужно, и тоже красим.
Затем красим раму и магнитку.
Склеиваем подвес с диффузором, делаем клеевой шов с тыльной и с лицевой стороны крокодилом, затем оставляем все на ночь сохнуть.

Итак, вся краска высохла, весь клей застыл, можно продолжать делать наш динамик. К раме прикручиваем магнитку, не забываем все промазать резьбовым герметиком, и накидываем на раму кольцо для центрирующей шайбы.

Прикладываем шайбу к кольцу, смотрим где мешают болты, отмечаем на шайбе, отрезаем.

Теперь думаем как бы присобачить кольцо к раме надёжно… Придумали.

Устанавливаем шайбу на кольцо, пока не приклеиваем, только фиксируем болтами, ставим катушку, центруем

Берем клеевой пистолет, и качественно заливаем все болты, которые держат кольцо.

Берем акфикс 705, наносим клеевой шов между шайбой и катушкой, следим, что "сопли" клея не потекли в магнитный зазор, сразу накидываем сверху диффузор с подвесом, пшикаем клеевой шов отвердителем. Готово.

Берем силиконовый герметик, я выбрал reinzosil, из-за его стойкости к перепадам температуре, приклеиваем шайбу к кольцу, а подвес к раме. Шайбу фиксируем прищепками, затем переворачиваем динамик магнитом вверх и ставим в посадочное отверстие короба, оставляем часа на 3-4.

Лудим концы проводов катушки, припаиваем поводки, заливаем место пайки силиконом.

Клеим пыльник, ставим на него груз.

Нужно больше груза! 😀

Вкручиваем в короб, ставим в машину, и балдеем.

www.drive2.ru

Как сделать динамик своими руками?

Разберем в этой статье все так или иначе связанное с динамиками: как сделать свое самодельное устройство (в т. ч. и колонку из динамика), как увеличить их громкость на компьютере или наушниках, как сделать для них подиум.

Динамик своими руками: способ первый

Перед тем как сделать динамики своими руками, подготовьте нужные материалы:

  • бумага;
  • постоянный магнит;
  • алюминиевый скотч или проволока;
  • степлер;
  • ножницы.

Делается такой простейший динамик очень легко:

  1. Нарежьте тонкие полоски алюминиевого скотча.
  2. На квадратный лист бумаги приклейте эти кусочки "змейкой", нигде не соприкасая и не пересекая их. Таким же способом можно спиралью приклеить и проволоку. Прикреплять ее можно кусочками обычного скотча.
  3. Степлером закрепите устройство звука с алюминиевыми полосками или проволоками. Хорошо, если при этом провода будут оголены.
  4. Поднесите к бумаге постоянный магнит и включите звук на устройстве. Готово!

Как сделать динамик в этом случае? Подготовьте:

  • бумагу;
  • медную проволоку;
  • парафин или канифоль;
  • магнит цилиндрической формы.

Инструкция, рассказывающая, как сделать динамик:

  1. Склейте из бумаги невысокий конус.
  2. Смастерите бумажную трубку - она должна быть чуть ниже и шире магнита-цилиндра. Приклейте эту деталь к основанию конуса.
  3. Вставьте в трубку магнит.
  4. Трубку с магнитом обмотайте тонкой проволокой - чем больше будет витков, тем качественней будет звук.
  5. Полейте парафином или канифолью проволоку так, чтобы она приклеилась к бумаге с магнитом.
  6. Закрепите положение конуса относительно поверхности, склеив его с ней сложенными гармошкой полосками бумаги.
  7. На этом этапе концы проволоки скрепите с усилителем звука и наслаждайтесь музыкой.

Как сделать колонку из динамика?

Если вы хотите получить в итоге высококачественную колонку, то вам понадобятся три динамика: высоко-, средне- и низкочастотный. Корпус для нее нужно делать строго прямоугольным. Рассмотрим поэтапно ее изготовление:

  1. Первым делом подготовьте корпус - его основой может стать ДСП, фанера, доска толщиной 10-12 мм.
  2. Выпилите столярным инструментом/пилой/электролобзиком переднюю, заднюю и боковые стенки. Не забудьте сделать соответствующие динамикам три отверстия в передней части - вверху будет высокочастотный, в середине - среднечастотный, внизу - низкочастотный.
  3. Для лучшего звучания установите между стенкой и динамиками резиновую вкладку, а корпус внутри оклейте войлоком.
  4. Закрепите собранный корпус суперклеем и саморезами, оставив незакрепленной заднюю часть.
  5. На этом этапе подведите ко всем трем динамикам провода и выведите клеммы на наружную сторону задней стенки. Параллельным способом соедините динамики между собой.
  6. После того как вы разобрались с проводкой, закройте корпус задней стенкой и закрепите ее теми же саморезами и клеем.
  7. Если ваша колонка получилась большеразмерной, то надо позаботиться о вставке ребер жесткости - они помогут избежать неприятного дребезжания звуков. Дополнительно можно приделать к корпусу резиновые ножки.

Как сделать подиумы для динамиков?

В инструкции мы рассмотрим, как собственноручно изготовить подиум абсолютно для любого динамика и автомобиля:

  1. Определитесь с формой будущего подиума - конструкция не должна мешать ручке стеклоподъемника и закрывающей дверь машины. Нарисуйте проект на картоне и вырежьте по его контуру шаблон.
  2. Теперь вам пригодится фанера толщиной 6-8 мм. Выпилите по шаблону две детали.

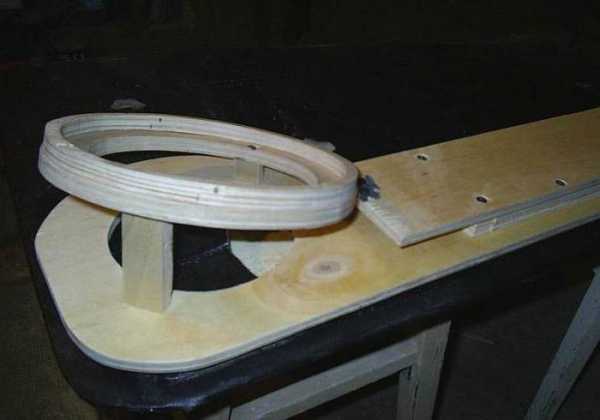

  3. На этом этапе нужно заняться площадкой под динамик - основой в форме кольца. Диаметр внутренней окружности площадки должен совпадать с внутренним диаметром посадочного места, а диаметр ее внешней окружности - с диаметром защитной сетки динамика. Чтобы получить эстетический вид будущего подиума, прибавьте к внешнему кольцу 5-7 мм, - это нужно для установки декоративного кольца.
  4. Начертите также на картоне шаблон основы и декоркольца. Перенесите контуры на фанеру и выпилите эти детали.
  5. Промажьте декоративное кольцо клеем и закрепите его на кольце-основе.
  6. На этом этапе прикрепите кольцо к основной детали. Сделать это проще всего с помощью проставок, обеспечивающих жесткость крепления, ведь динамик будет наклонен и будет выдаваться вперед. Проставки изготавливаются из обычных реек.
  7. Теперь нужно задать форму для подиума - лучшим помощником здесь выступит монтажная пена, ведь с этим материалом вы сможете придать своей конструкции какую угодно форму. Дабы не затрачивать пену на отверстие кольца (откуда ее все равно придется вырезать), поставьте туда подходящую по размерам бутылку, трубу и т. д. Будьте внимательны - уровень засохшей пены не должен быть ниже уровня кольца.
  8. С помощью острого канцелярского ножа придайте засохшей пенной поверхности нужную вам форму. После этого как следует отшлифуйте ее крупной "шкуркой".
  9. Чтобы поверхность была идеально ровной, приготовьте смесь из клея ПВА и шпаклевки, нанесите ее тонкими слоями и оставьте сохнуть. Затем обработайте изделие "наждачкой".
  10. На этом этапе пропитайте изделие защитным слоем из эпоксидной смолы. Далее - слой стеклоткани, а затем - все той же смолы. Лишние куски после подсыхания также убираются наждачной бумагой.
  11. Последний этап - обтягивание подиума искусственной кожей. Натягивайте материал от кольца к краям, попутно обрезая лишнее и закрепляя кожу степлером.

Увеличение громкости динамиков на компьютере

Итак, как сделать динамик громче на Windows:

  1. Кликните правой кнопкой мыши на значке громкости в трее.
  2. В появившимся окошке выберите "Устройства воспроизведения".
  3. Далее выберите нужные динамики, снова кликнете по ним ПКМ, нажмите на "Свойства".
  4. В появившемся меню вам будет нужна вкладка "Улучшения".
  5. Поставьте галочку на "Эквалайзере".
  6. Далее найдите раздел "Свойства звукового эффекта". Напротив строчки "Настройка" нажмите на кнопку с тремя точками "..."
  7. В выпавшем меню поднимите все ползунки вверх, сохраните результат.

Если в итоге этой операции динамики начали "похрипывать", то снова вернитесь к ползункам и опустите на прежний уровень первые 2-3.

Увеличение громкости динамиков на смартфоне

Как сделать динамик громче на вашем гаджете? Читайте лайфхак далее:

  1. Вызовите инженерное меню вашего смарта. О том, как это сделать, в большинстве случаев рассказывает полная инструкция на официальном сайте производителя устройства. Самая распространенная команда: *#9646633#.
  2. Далее вам нужно остановиться на пункте "Аудио" - выберите ту разновидность звучания, что вас не устраивает, - "Громкоговоритель", "Динамик для разговора", "Наушники".
  3. Выбрав любой из перечисленных выше трех пунктов, вы увидите следующие позиции: "звук", "мелодия", "речь", "микрофон", "тон клавиатуры".
  4. Кликнув на любой из пунктов, вы заметите семь значений громкости - от 0 до 6. Чтобы сделать свой динамик громче, вам нужно выбрать пункт "6".
  5. Максимальное значение - 255. Однако будьте внимательны, выбрав цифру более 236, - это может привести к скорой поломке динамика.
  6. Согласитесь с изменениями, вернитесь в меню и кликните на "Обновить".
  7. Перезагрузите свое устройство - после этого изменения должны вступить в силу.

Вы теперь знаете, как сделать динамик самостоятельно или повысить его громкость. Удачи и будьте осторожны в своих опытах!

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
