Самодельные электронные устройства: полезные устройства для дома и хобби

Одно из распространенных хобби любителей и профессионалов в области электроники – это конструирование и изготовление различных самоделок для дома. Электронные самоделки не требуют больших материальных и финансовых затрат и выполняться могут в домашних условиях, поскольку работы с электроникой являются, по большей части, «чистыми». Исключение составляет только изготовление разнообразных корпусных деталей и иных механических узлов.

Полезные электронные самоделки могут использоваться во всех областях быта, начиная от кухни и заканчивая гаражом, где многие занимаются усовершенствованием и ремонтом электронных устройств автомобиля.

Самоделки на кухне

Кухонные самоделки из области электроники могут составлять дополнение к существующим аксессуарам и принадлежностям. Большой популярностью среди жителей квартир пользуются промышленный и самодельные электрошашлычницы.

Еще один распространенный пример кухонных самоделок, сделанных своими руками домашнего электрика, – таймеры и автоматика включения освещения над рабочими поверхностями, электроподжиг газовых горелок.

Важно! Изменение конструкции некоторой бытовой техники, в особенности газовых приборов, может вызвать «непонимание и неприятие» контролирующих организаций. Кроме того, это требует большой аккуратности и внимательности.

Электроника в автомобиле

Самодельные устройства для автомобиля наиболее широкое распространение получили среди владельцев отечественных марок транспорта, которые отличаются минимальным количеством дополнительных функций. Широким спросом пользуются такие схемы:

• Звуковые сигнализаторы поворотов и включения ручного тормоза;
• Сигнализатор режимов работы аккумуляторной батареи и генератора.

Более опытные радиолюбители занимаются оснащением своего автомобиля датчиками парковки, электронными приводами стеклоподъемников, автоматическими датчиками освещенности для управления ближним светом фар.

Самоделки для начинающих

Большинство начинающих радиолюбителей занимаются изготовлением конструкций, которые не требуют высокой квалификации. Простые отработанные конструкции могут служить длительное время и не только ради пользы, но и в качестве напоминания о техническом «взрослении» от начинающего радиолюбителя до профессионала.

Для малоопытных любителей множество производителей выпускают готовые наборы для конструирования, которые содержат в составе печатную плату и набор элементов. Такие наборы позволяют отработать такие навыки:

• Чтение принципиальных и монтажных схем;
• Правильная пайка;
• Настройка и регулировка по готовой методике.

Среди наборов очень распространены электронные часы различных вариантов исполнения и степени сложности.

В качестве области применения знаний и опыта радиолюбители могут конструировать электронные игрушки, используя схемы попроще или переделывая промышленные конструкции под свои пожелания и возможности.

Интересные идеи для поделок можно видеть на примерах изготовления радиоэлектронных поделок из пришедших в негодность деталей вычислительной техники.

Домашняя мастерская

Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов :

• Паяльник;
• Бокорезы;
• Пинцет;
• Набор отверток;
• Пассатижи;
• Многофункциональный тестер (авометр).

На заметку. Планируя заниматься электроникой своими руками, не следует браться сразу за сложные конструкции и приобретать дорогостоящий инструмент.

Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.

Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.

Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.

В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства. Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов.

Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.

В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.

Важно! При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники.

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Меры безопасности

Занятия электричеством связаны с риском для здоровья и даже жизни, особенно, если электроника своими руками конструируется с сетевым питанием. Самодельные электрические устройства не должны использовать бестрансформаторное питание от бытовой сети переменного тока. В крайнем случае, настройку подобных устройств следует производить, подключая их к сети через разделительный трансформатор с коэффициентом трансформации, равным единице. Напряжение на его выходе будет соответствовать сетевому, но в то же время будет обеспечена надежная гальваническая развязка.

Многие электрические приборы можно отремонтировать или изготовить новые своими руками. Для этого дома всегда найдётся то, что можно переделать для выполнения новых функций: старые электронные часы, детское авто, вышедший из употребления компьютер и многое другое. Полезные поделки всегда можно отремонтировать или переделать. Для работы лучше иметь мастерскую с инструментами.

Оснащённая домашняя мастерская мастера

Блок питания

Самодельные электронные устройства нуждаются в питании разного напряжения. В частности, для пайки необходим регулируемый блок питания. Такую возможность может обеспечить микросхема LM-317, являющаяся стабилизатором напряжения.

Схема регулируемого блока питания

Устройства на основе этой схемы позволяют изменять выходное напряжение в пределах 1,2-30 В, с помощью переменного резистора Р1. Допускаемый ток составляет 1,5 А, мощность прибора зависит от выбора трансформатора.

Наладка вольтметра производится подстроечным резистором Р2. Для этого следует выставить ток 1 мА при выходном напряжении схемы 30 В.

На микросхеме выделяется тем больше мощности, чем больше разница между входным и выходным сигналами. Для уменьшения нагрева для неё требуется радиатор с кулером.

Самодельная плата с микросхемой LM-317 помещается в корпус – блок питания компьютера. На передней панели из текстолита устанавливается вольтметр и зажимы к выходным проводам.

Простой автопробник

Пробник для авто и других целей должен быть всегда под рукой дома, в гараже или в пути. На рисунке ниже изображена схема самоделки, которая позволяет проверять электрические цепи с сопротивлением до 10 кОм и наличие напряжения 6-15 В.

Две цепи индикации подключены последовательно к батарее и параллельно друг к другу. Первая состоит из резистора R1 и светодиода HL1, который светится при проверке напряжения. Одновременно происходит подзарядка батареи.

Схема и конструкция: а) схема самоделки, которая позволяет проверять электрические цепи с сопротивлением до 10 кОм и наличие напряжения 6-15 В; б) самодельная конструкция автопробника

Когда проверяется цепь, ток течёт от батареи по цепи HL2, R2. При этом светится светодиод HL2. Его яркость будет тем больше, чем меньше сопротивление цепи.

Как и все самоделки, конструктивно пробник можно выполнить разными способами, например, поместить его в прозрачный пластиковый футляр, который легко склеить своими руками.

Такие устройства незаменимы при ремонте в домашних условиях электросети или бытового прибора. Поделки могут быть более сложными и иметь дополнительные функции.

Электрические приборы для термообработки мясных продуктов без применения топлива изготавливаются на небольшое количество порций и могут использоваться дома или на даче. Для приготовления шашлыка, с помощью электрошашлычницы, нет необходимости тратить дорогие часы отдыха, стоя на улице у мангала.

В специализированных магазинах можно выбрать любые устройства, но многое решает цена. Если иметь навыки обращения с электричеством, значительно дешевле будет изготовить электрошашлычницу своими руками.

Конструкции делаются в горизонтальном или вертикальном исполнении. Мощность прибора обычно не превышает 1,5 кВт. Мясо нагревается с помощью спирали с вольфрамовой или нихромовой нитью. Все металлические части изготавливаются из нержавейки.

Типовые устройства представляют собой вертикальные нагреватели в центре и шампура с продуктом вокруг. Крепятся они сверху. Целесообразно шампура изготовить в виде спиралей, с которых мясо не сползает вниз в процессе приготовления.

Вид электрошашлычницы вертикального исполнения

Для качественного приготовления шашлычницы своими руками шампура следует располагать как можно ближе к нагревателю, но так, чтобы продукт не касался спирали. При размещении на расстоянии мясо не поджарится, а будет сушиться.

Кусочки продукта, размером не более 40 мм, насаживаются на шампур, который вертикально размещается вокруг нагревателя. Затем производится включение электричества и нагрев спирали.

Основой нагревателя служит жаропрочная керамическая трубка, на которую намотана спираль. Крепление внизу производится с помощью специального патрона.

В круглом основании крепятся специальные чашки для сбора жира и каркас, служащий для удерживания шампуров вертикально.

Чашки изготавливают из нержавейки. Снизу они имеют крестообразные выступы, которыми вставляются в прорези основания. Внутри у них монтируются приспособления для крепления шампуров. Фиксация чашки с двух сторон позволяет им удерживать шампуры вертикально.

Соединение должно быть прочным и в то же время легко разбираться для чистки. Можно изготовить общий съёмный поддон для всех шампуров.

Подводящий провод по сечению подбирается под мощность нагревателя (2,5 или 4 мм 2). Дома или на даче для него должна быть розетка на 16 А.

Таймера для полива растений

Устройства с таймерами применяют для капельного полива участка из ёмкости в определённое время. Их можно подключить к клапанам с любой пропускной способностью.

Часто фирменные приборы не обеспечивают требуемой надёжности. Тогда на помощь приходят старые настенные часы, которые исправны, но дома уже не применяются. На концах минутной и часовой стрелок крепятся маленькие магниты, а на циферблате – 3 геркона.

Схема таймера для полива растений, в которой применены настенные часы

Как только часовая стрелка доходит до числа 7, а минутная – до 12, что соответствует времени 7 часов, герконы SA1 и SA3 срабатывают и сигнал открывает электроклапан. Через 2 часа стрелки переместятся на 9 и 12, и ток через контакты герконов SA1 и SA2 подастся на закрывание клапана.

На схеме изображён «датчик дождя», который в сырую погоду закрывает транзистор VT1 и клапан остаётся постоянно в закрытом состоянии. Также предусмотрено ручное управление электроклапаном через кнопки S1 и S2.

Можно настроить часы на любое время включения клапана.

Авто с пультом управления

Самодельные модели на радиоуправлении захватывают не только детей, но и взрослых. Их можно применять для игры дома или устраивать настоящие соревнования во дворе. Для сборки своими руками понадобятся шасси с колёсами, электромотор и корпус.

В продаже существует большой ассортимент, но прежде всего надо определиться, какую машинку лучше сделать. Пульт управления может быть проводным или с радиоуправлением.

При выборе деталей следует обратить внимание на их качество. На пластике не должно быть зазубрин, вкраплений и других механических дефектов. Колёса продаются вместе с шасси и должны легко поворачиваться. Сцепление с поверхностью лучше обеспечивается резиной. Пластмассовые колёса в этом плане значительно хуже.

Новичку лучше взять электродвигатель, который дешевле и проще в обслуживании, чем ДВС. Корпус можно выбрать любой или изготовить по своему эскизу.

Мотор, аккумулятор и радиоблок с антенной устанавливаются на шасси мини-авто. Если приобретается набор с комплектующими, к нему прилагается инструкция по сборке.

После установки деталей, регулируется работа мотора. Корпус на шасси устанавливается после того, как всё заработает.

Сборку мини-копий можно производить дома следующим образом:

• авто собирается тщательно и общими усилиями;
• материалы деталей модели могут отличаться от оригинала;
• мелкие и незначительные детали можно опустить.

Модель может быть изготовлена без зацикливания на определённой марке авто. Многое зависит от финансов и наличия свободного времени. Сборка мини-автомобиля в домашних условиях вместе с ребёнком имеет большое воспитательное значение.

Работа по сборке модели авто производится по плану. Некоторые детали необходимо купить, но можно использовать старые игрушки.

Мотор должен по мощности соответствовать весу устройства. Для питания применяются свежие батарейки или аккумулятор.

Если использовать специальный автоконструктор, поделки могут быть самыми разнообразными. Последовательность сборки:

• первой собирается рама;
• крепится и регулируется мотор;
• устанавливается источник питания;
• закрепляется антенна с радиоблоком ;
• устанавливаются и регулируются колёса.

Виды радиоуправляемых автомобильных моделей

Многие хитрости самоделок раскрыты в этом видео.

Электронные самоделки позволяют сделать жизнь комфортней и сэкономить немало средств. Кроме того, можно найти применение старым электроприборам, чтобы они не пылились в кладовке без цели. Полезные поделки своими руками часто оказываются лучше изделий заводского производства.

Итак. Жизнь сложилась так, что у меня есть домик в деревне с газовым отоплением. Жить там постоянно не получается. Домик используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя.
Но тут два минуса.
1. Счета за газ просто астрономические.
2. Если возникает необходимость приехать в дом среди зимы, температура в доме в районе 12 град.
Поэтому надо было что-то выдумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия реле обязательно. Но, думаю, если заморочиться, можно положить рядом с датчиком подключенный мобильник, и раздавать сигнал с телефона.

Подключение датчика движения 4 контакта своими руками схема

Схема подключение датчика движения своими руками

Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.

С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.

В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.

Блок питания из энергосберегающей лампочки своими руками

Когда нужно получить 12 Вольт для светодиодной ленты , или еще для каких то целей, есть вариант сделать такой блок питания своими руками.

Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора .

Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

Монтаж довольно плотный, но это было обусловлено размерами корпуса..

Освещение для растений своими руками

Освещение для растений своими руками

Бывает проблема в недостатке освещения растений , цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками .

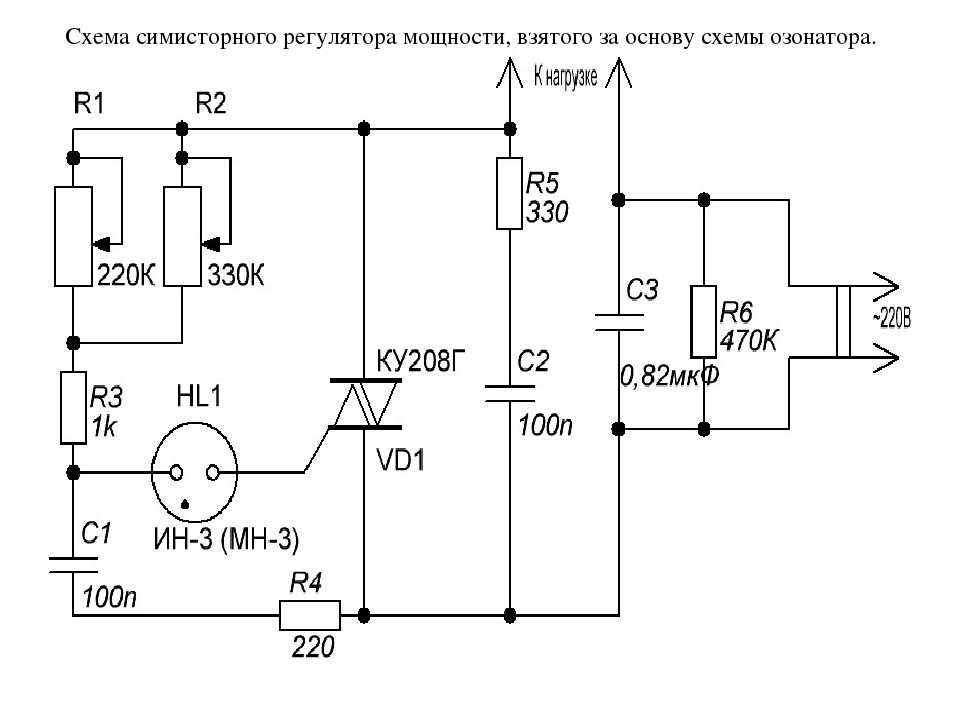

Регулятор яркости своими руками

Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.

Термостат для холодильника своими руками

Термостат для холодильника своими руками

Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.

Датчик влажности почвы своими руками

Датчик влажности почвы своими руками

Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.

Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.

Схема питания люминесцентной лампы

Схема питания люминесцентной лампы.

Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема питания,а не сама лампа. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками .

USB клавиатура для планшета

Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру. Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно — чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.

Кто занимается радиоэлектроникой дома, обычно очень любознателен. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют уже готовые устройства, соединяя их различным образом. Для других нужно самому полностью создавать схему и производить необходимые регулировки.

Одна из самых простых самоделок. Больше подходит тем, кто только начинает мастерить. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, из него можно сделать, например, дверной звонок в свою комнату. Преимущества такого звонка:

Для начала нужно убедиться, что выбранный телефон способен выдавать достаточно громкую мелодию, после чего его необходимо полностью разобрать. В основном детали крепятся винтами или скобами, которые осторожно отгибаются. При разборке нужно будет запомнить, что за чем идет, чтобы потом можно было все собрать.

На плате отпаивается кнопка включения плеера, а вместо нее припаиваются два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать пайку. Телефон собирается. Осталось соединить телефон с кнопкой звонка через двужильный провод.

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

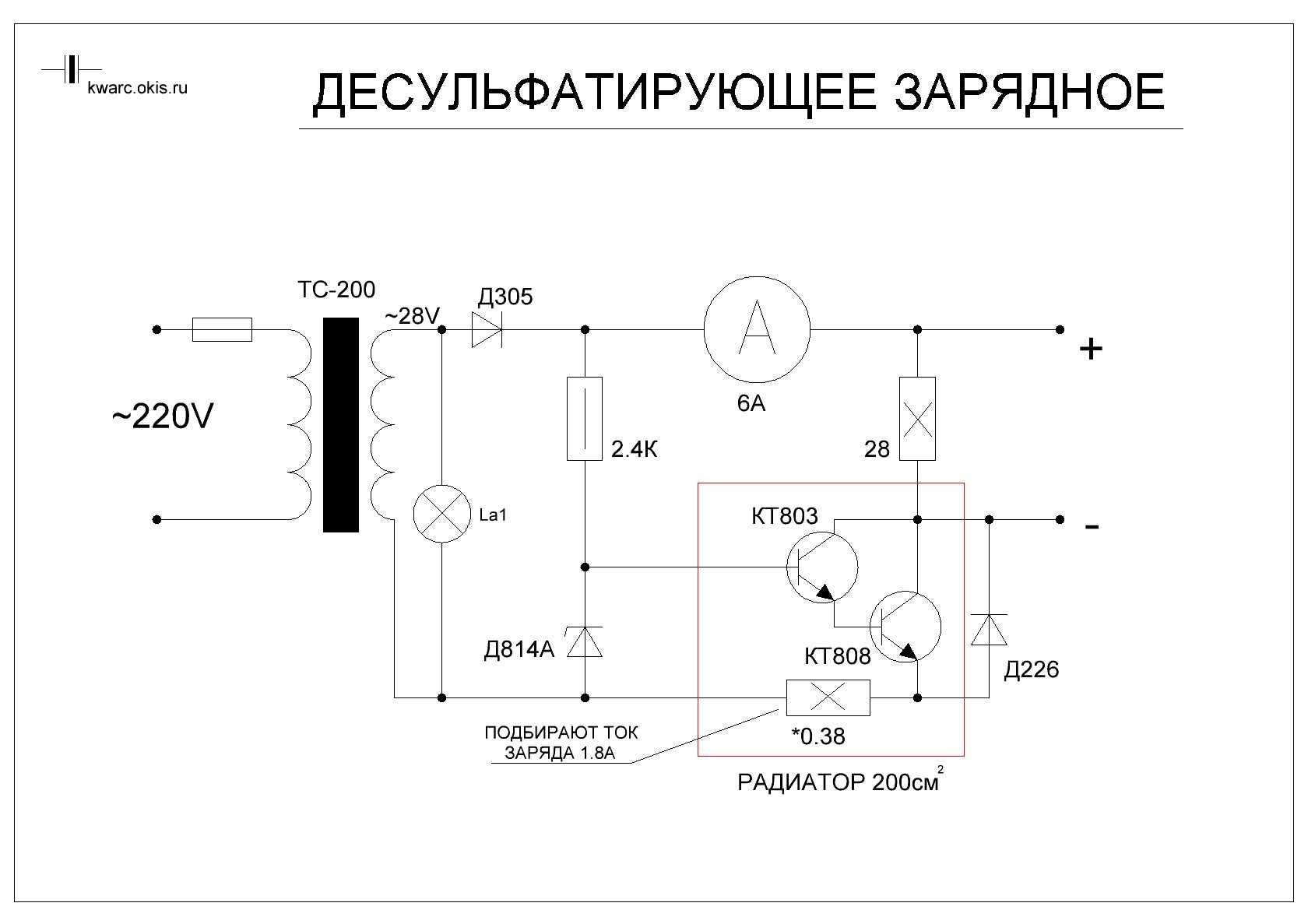

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

• асбестовая труба;
• нихромовая проволока;
• вентилятор;
• выключатель.

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

От выбора вентилятора будет зависеть, какое напряжение нужно подать на обогреватель. При использовании электровентилятора на 220 В не нужно будет использовать дополнительный источник питания.

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

• вредность для организма от асбестовой трубы;
• шум от работающего вентилятора;
• запах от пыли, попадающей на нагретую спираль;
• пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно экономить электроэнергию, например, отключая электроприборы, которые забыли отключить. Для этой цели можно использовать реле времени.

Самый простой способ создать задающий время элемент — это использовать время заряда или разряда конденсатора через резистор. Такая цепочка включается в базу транзистора. Для схемы потребуются следующие детали:

• электролитический конденсатор большой емкости;
• транзистор типа p-n-p;
• электромагнитное реле;
• диод;
• переменный резистор;
• постоянные резисторы;
• источник постоянного тока.

Для начала необходимо определить, какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку пускателя можно подключать через реле. Важно, чтобы контакты реле могли работать свободно не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением он может работать. Ориентироваться можно на КТ973А.

База транзистора соединяется через ограничительный резистор с конденсатором, который, в свою очередь, подключается через двухполярный выключатель. Свободный контакт выключателя соединяется через резистор с минусом питания. Это необходимо для разряда конденсатора. Резистор исполняет роль ограничителя тока.

Сам конденсатор подключается к положительной шине источника питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно менять интервал времени задержки. Катушка реле шунтируется диодом, который включается в обратном направлении. В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.

Работает схема следующим образом. В исходном состоянии база транзистора отключена от конденсатора, и транзистор закрыт. При включении выключателя база соединяется с разряженным конденсатором, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.

Конденсатор начинает заряжаться через резистор, подключенный к положительной клемме источника питания. По мере того как конденсатор заряжается, напряжение на базе начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключают выключатель.

Электроника своими руками — основы схем

по Graham Lambert | Электроника своими руками |

Проведя 50 лет своей жизни, сидя за рабочим столом электроники в профессиональном…

Подробнее

по Harry Mafukidze | Электроника своими руками |

Двигатель постоянного тока — это устройство, которое преобразует электрическую энергию в механическую. Сегодня вы найдете DC…

Подробнее

по Graham Lambert | Электроника своими руками |

Эдмон Беккерель первым открыл фотогальванический эффект, при котором электрический ток и…

Подробнее

по Graham Lambert | Электроника своими руками |

Логические микросхемы представляют собой интегральные схемы, выполняющие логические функции И, ИЛИ, исключающее ИЛИ, НЕ-И и НЕ-ИЛИ. …

Подробнее

по Graham Lambert | Электроника своими руками |

Спецификация — это инструкция по использованию электрического компонента. Это объясняет…

Подробнее

по Graham Lambert | Электроника своими руками |

Никола Тесла мечтал передавать энергию по беспроводной сети от удаленной электростанции к…

Подробнее

по Graham Lambert | Электроника своими руками |

Аналого-цифровой преобразователь — это устройство, используемое для преобразования аналогового сигнала (например, выходного…

Подробнее

по Harry Mafukidze | Электроника своими руками |

В начале 1970-х годов две американские компании, Intel и Texas Instruments, представили…

Подробнее

по Graham Lambert | Электроника своими руками |

В этой статье мы рассмотрим внутреннюю физику транзисторов. На известной диаграмме, показывающей…

Подробнее

по Harry Mafukidze | Электроника своими руками |

Преобразователь постоянного тока в постоянный представляет собой схему силовой электроники, которая эффективно преобразует постоянный ток…

Подробнее

по Harry Mafukidze | Электроника своими руками |

Инженеры-электронщики используют различные инструменты моделирования цепей для изучения поведения…

Подробнее

по Graham Lambert | Электроника своими руками |

Электронные зуммеры создают звук. Первый электронный зуммер изобрел Джозеф Генри в 1831 году…

Подробнее

по Harry Mafukidze | Электроника своими руками |

После разработки схемы схемы следующим шагом является разработка топологии печатной платы. Дизайн печатной платы…

Подробнее

по Graham Lambert | Электроника своими руками |

Инвертор мощности — это устройство, которое может преобразовывать источник постоянного тока (обычно от батареи) в. ..

Подробнее

по Harry Mafukidze | Электроника своими руками |

Автоматизация проектирования электроники (EDA или ECAD) — один из наиболее важных этапов в…

Подробнее

по Graham Lambert | Электроника своими руками |

Это заключительная статья в серии из трех частей, посвященных операционным усилителям. Обязательно ознакомьтесь…

Подробнее

по Graham Lambert | Электроника своими руками |

В первой статье этой серии об операционных усилителях мы узнали, как работают операционные усилители и как построить…

Подробнее

по Graham Lambert | Электроника своими руками |

Это первая часть из трех частей «Полного руководства по операционным усилителям». В этой статье мы…

Подробнее

по Graham Lambert | Электроника своими руками |

Чтобы понять, почему эволюция электроники привела к гораздо более сложному способу создания регулируемых. ..

Подробнее

по Graham Lambert | Электроника своими руками |

Нет, эта статья не о садоводстве! Слова «земля» и «земля» настолько распространены и означают…

Подробнее

по Graham Lambert | Электроника своими руками |

Электронные сигналы необходимы для работы почти всех электронных устройств. Они могут нести…

Подробнее

по Graham Lambert | Электроника своими руками |

Мы видим микрофоны повсюду – музыканты на сцене, политики на трибуне, проповедники на…

Подробнее

по Graham Lambert | Электроника своими руками |

FM-радио передается с помощью процесса, называемого частотной модуляцией. С частотной модуляцией,…

Подробнее

по Graham Lambert | Электроника своими руками |

Прежде чем мы начнем, обратите внимание, что в большинстве стран запрещено вещание на FM-радио. ..

Подробнее

по Rehaan Irani | Электроника своими руками |

Емкость определяется как отношение изменения электрического заряда системы к…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Компараторы — это устройства, сравнивающие два напряжения или тока и выдающие цифровой сигнал…

Подробнее

по Graham Lambert | Электроника своими руками |

Динамики преобразуют аналоговый аудиосигнал от аудиоусилителя в звуковые волны, которые можно…

Подробнее

по Graham Lambert | Электроника своими руками |

В этом руководстве мы рассмотрим схемы зарядки герметичных свинцово-кислотных (SLA), никелевых…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Оптоэлектронные устройства можно разделить на два типа – устройства обнаружения света. ..

Подробнее

по Graham Lambert | Электроника своими руками |

Устранение неполадок — это процесс выделения и выявления неисправности в чем-либо, чтобы ее можно было…

Подробнее

по Graham Lambert | Электроника своими руками |

Если вы когда-либо использовали регулятор тембра на радио, стереосистеме или гитаре, вы использовали аудиофильтр….

Подробнее

по Graham Lambert | Электроника своими руками |

Безусловно, одной из самых известных и любимых микросхем всех времен являются таймеры 555, изобретенные…

Подробнее

по Graham Lambert | Электроника своими руками |

Ниже приведена схема цепи АМ-передатчика. Если вы решите построить этот AM…

Подробнее

по Graham Lambert | Электроника своими руками |

RC-цепь представляет собой цепь с резистором (R) и конденсатором (C). Они являются общим элементом…

Подробнее

по Graham Lambert | Электроника своими руками |

Широтно-импульсная модуляция (ШИМ) — это метод, используемый для точного управления аналоговыми устройствами с…

Подробнее

по Graham Lambert | Электроника своими руками |

В этой статье мы сначала поговорим о радиочастотах и ​​амплитудной модуляции. Тогда мы…

Подробнее

по Louvil Abasolo | Электроника своими руками |

В электронике драйвер дисплея представляет собой интегральную схему, обеспечивающую интерфейс между…

Подробнее

по Graham Lambert | Электроника своими руками |

Аудиомикшер представляет собой схему для объединения двух или более аналоговых сигналов, чтобы они не мешали…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Прежде чем перейти непосредственно к радиаторам, давайте сначала рассмотрим мощность и способы ее расчета. ..

Подробнее

по Graham Lambert | Электроника своими руками |

В предыдущей статье мы рассмотрели конструкцию транзисторных усилителей. Здесь мы поместим…

Подробнее

по Graham Lambert | Электроника своими руками |

Итак, мы подошли к четвертой части нашей серии руководств по генераторам волн и генераторам! Проверьте…

Подробнее

по Graham Lambert | Электроника своими руками |

Усилитель представляет собой схему, принимающую на вход электронный сигнал и производящую…

Подробнее

по Graham Lambert | Электроника своими руками |

Регулятор напряжения — это устройство, используемое для изменения флуктуирующего напряжения на его входе до определенного и…

Подробнее

по Graham Lambert | Электроника своими руками |

Это третья часть из четырех руководств по генераторам волн и генераторам. Проверьте…

Подробнее

по Graham Lambert | Электроника своими руками |

Это вторая часть из четырех учебных пособий по генераторам волн и генераторам. Выезд…

Подробнее

по Graham Lambert | Электроника своими руками |

Эта статья является первой из четырех статей об осцилляторах. Мы рассмотрим прямоугольную волну…

Подробнее

по Graham Lambert | Электроника своими руками |

Закон Ома, закон Джоуля и понимание мощности и энергии являются одними из самых фундаментальных…

Подробнее

по Graham Lambert | Электроника своими руками |

Если вы читаете это, возможно, вы новичок в этой идее или думаете о покупке своего первого…

Подробнее

Дженн Браза | Электроника своими руками |

Катушка индуктивности представляет собой пассивный двухконтактный электрический компонент, состоящий из катушки с проводом. Это…

Подробнее

по Graham Lambert | Электроника своими руками |

Все электронные устройства нуждаются в схемах защиты. Они используются, как следует из названия, для защиты…

Подробнее

по Graham Lambert | Электроника своими руками |

Если бы вы ударили молотком по толстой металлической пластине и смогли бы рассмотреть ее в замедленном темпе, вы бы…

Подробнее

Аманда Уилсон | Электроника своими руками |

«Отказ одного электронного датчика в автомобиле во время аварии может привести к тому, что подушки безопасности не сработают…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Электронные схемы триггеров представляют собой электронные схемы с двумя стабильными состояниями, используемые для хранения двоичных…

Подробнее

Дженн Браза | Электроника своими руками |

Реле представляет собой электромагнитный переключатель, который размыкает и замыкает цепи электромеханическим или. ..

Подробнее

по Graham Lambert | Электроника своими руками |

Линейный блок питания — блок питания (БП), не содержащий коммутационных или цифровых…

Подробнее

по Rehaan Irani | Электроника своими руками |

В предыдущих статьях мы обсуждали напряжение и силу тока. На этот раз мы поговорим о…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Сервоприводы используются для широкого спектра приложений, от простых проектов по электронике до роботов,…

Подробнее

Дженн Браза | Электроника своими руками |

Конденсатор представляет собой электрический компонент, используемый для накопления энергии в электрическом поле. Он имеет два…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Электронные счетчики широко используются в цифровой электронике для регистрации количества событий. ..

Подробнее

Дженн Браза | Электроника своими руками |

Мультиплексор лучше всего определить как комбинационную логическую схему, которая действует как переключатель для…

Подробнее

Дженн Браза | Электроника своими руками |

Диод — это специализированный электронный компонент, действующий как односторонний переключатель. Он проводит электрический ток только в одном направлении и ограничивает ток в противоположном направлении. Диод имеет обратное смещение, когда он действует как…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Пайка используется в электронике, металлоконструкциях, ювелирных изделиях, сантехнике и даже при изготовлении музыкальных…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Когда вы начинаете заниматься электроникой, изучения теории недостаточно. Вы должны поставить его…

Подробнее

Дженн Браза | Электроника своими руками |

Цифровая логика или Булева логика представляет сигналы и последовательности в цифровой схеме через…

Подробнее

по Rehaan Irani | Электроника своими руками |

В статье Что такое ток? мы обсудили два основных вида тока – постоянный и…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Прежде чем перейти к более подробному обсуждению макетных плат, давайте сначала вспомним, что такое…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Прежде чем мы углубимся в обсуждение анализа схем, давайте сначала определим схему или…

Подробнее

Дженн Браза | Электроника своими руками |

Светоизлучающие диоды (СИД) представляют собой электрический источник света, состоящий из двух электродов,. ..

Подробнее

по Louvil Abasolo | Электроника своими руками |

Работа с электроникой означает, что вам нужно иметь дело с электричеством. И работая с…

Подробнее

Дженн Браза | Электроника своими руками |

Узнайте, как настроить устройство чтения SD-карт на Arduino и как сохранить данные датчика в файл на SD-карте.

Подробнее

Дженн Браза | Электроника своими руками |

Если вы посмотрите на любую цифровую электронную схему, вы в основном найдете подтягивающие и подтягивающие…

Подробнее

Дженн Браза | Электроника своими руками |

Проволочная катушка представляет собой электрический проводник с одним или несколькими витками, предназначенный для создания магнитного…

Подробнее

Дженн Браза | Электроника своими руками |

Электромагнетизм был впервые открыт в 1819 году, когда датский ученый заметил иглу. ..

Подробнее

Дженн Браза | Электроника своими руками |

Переменные резисторы — это резисторы, сопротивление которых изменяется от нуля до определенного максимального значения. Они…

Подробнее

Дженн Браза | Электроника своими руками |

Резистивный датчик представляет собой преобразователь или электромеханическое устройство, преобразующее механическое изменение…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Переключатели замыкают или размыкают соединения в цепи. Они также позволяют пользователям изменять путь…

Подробнее

Дженн Браза | Электроника своими руками |

Делитель напряжения — это простая схема, позволяющая снизить напряжение. Он распределяет входное напряжение…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Мультиметр — это электронный измерительный прибор с множеством функций, поэтому он. ..

Подробнее

Дженн Браза | Электроника своими руками |

Резистор представляет собой пассивный двухконтактный электрический компонент, ограничивающий ток, протекающий в…

Подробнее

по Louvil Abasolo | Электроника своими руками |

Электрическая схема представляет собой схему, показывающую расположение всех проводов и компонентов в…

Подробнее

по Rehaan Irani | Электроника своими руками |

Постоянный ток был открыт итальянским физиком Алессандро Вольта, который изобрел первый…

Подробнее

по Rehaan Irani | Электроника своими руками |

В статье Что такое электричество? мы обсуждали, что электричество можно определить как поток…

Подробнее

по Rehaan Irani | Электроника своими руками |

В 1752 году Бенджамин Франклин провел свой знаменитый эксперимент с воздушным змеем и ключом, доказавший молнию и. ..

Подробнее

по Scott Campbell | Электроника своими руками |

Следите за тем, как я собираю 25-ваттный стереоусилитель на TDA2050. Я покажу вам, как изменить коэффициент усиления, настроить полосу пропускания, найти правильный размер радиатора и разместить печатную плату и проводку внутри шасси.

Подробнее

по Scott Campbell | Электроника своими руками |

Примечание. Редактируемые файлы платы доступны для этого проекта здесь. LM3886 — один из самых…

Подробнее

по Scott Campbell | Электроника своими руками |

Полное руководство по сборке стереофонических и мостовых аудиоусилителей с помощью TDA2003 с советами по оптимальной компоновке печатной платы, заземлению и выбору компонентов.

Подробнее

по Scott Campbell | Электроника своими руками |

Макетные платы отлично подходят для прототипирования схем, но они не очень хороши для реального использования. ..

Подробнее

по Scott Campbell | Электроника своими руками |

До сих пор мы говорили об основах связи SPI и связи UART, так что теперь…

Подробнее

по Scott Campbell | Электроника своими руками |

Помните, когда у принтеров, мышей и модемов были толстые кабели с огромными неуклюжими разъемами? …

Подробнее

по Scott Campbell | Электроника своими руками |

Когда вы подключаете микроконтроллер к датчику, дисплею или другому модулю, думаете ли вы когда-нибудь о…

Подробнее

по Scott Campbell | Электроника своими руками |

В этом уроке я покажу вам, как собрать великолепно звучащий аудиоусилитель с помощью LM386…

Подробнее

по Scott Campbell | Электроника своими руками |

В какой-то момент в ваших аудио проектах DIY вам понадобится способ ввода звука в. ..

Подробнее

по Scott Campbell | Электроника своими руками |

Это 2 часть цикла статей о таймере 555. Если вы еще этого не сделали, вы можете…

Подробнее

по Scott Campbell | Электроника своими руками |

Таймер 555 может легко стать наиболее распространенным чипом, используемым в электронных проектах DIY, потому что…

Подробнее

по Scott Campbell | Электроника своими руками |

Это 3 часть цикла статей о таймере 555. Часть 1 более подробно описывает…

Подробнее

Электроника своими руками на Tindie

• Продать на Tindie
• Войти
• Регистр
• 0 Корзина

1. Дом
2. Все продукты

Отображается 1-34 из 8498 продуктов

Получите точную стоимость доставки, указав свою страну.

Select Your Country…АфганистанАлбанияАлжирАмериканское СамоаАндорраАнголаАнгильяАнтарктидаАнтигуа и БарбудаАргентинаАрменияАрубаАвстралияАвстрияАзербайджанБагамыБахрейнБангладешБарбадосБельгияБелизБенинБермудыБутанБоливияБонер, Синт-Эстатиус и СабаБосния и ГерцеговинаБотсванаОстров Буве БразилияБританская территория в Индийском океанеБрунейБолгарияБуркина-ФасоБурундиКабо-ВердеКамбоджаКамерунКанадаКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайОстров РождестваКокосовые острова (Килинг)КолумбияКоморские островаКонго(Демократическая Республика)Острова КукаКоста-РикаХорватияКубаКюрасаоКипрЧехияКот-д’ИвуарДанияДанияD джибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетСальвадорЭкваториальная ГвинеяЭритреяЭстонияЭсватиниЭфиопияФолклендские острова ( Мальвинские острова)Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БиссауГайанаГаитиОстров Херд и острова МакдоналдСвятой ПрестолГондурасГонконгВенгрияИсландияИндияИндонезияI РанИракИрландияОстров МэнИзраильИталияЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКыргызстанЛаосЛатвияЛиванЛесотоЛиберияЛивияЛихтенштейнЛитваЛюксембургМакаоМадагаскарМалавиМалайзияМальдивыМалиМальтаМаршалловы ОстроваМартиникаМавританияМаврикийМайотта МексикаМикронезия (Федеративные Штаты)МолдоваМонакоМонголияЧерногорияМонтсерратМароккоМозамбикМьянмаНамибияНауруНепалНидерландыНовая КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэ Остров НорфолкСеверная КореяСеверная МакедонияСеверные Марианские островаНорвегияОманПакистанПалауПалестина, Штат ПанамаПапуа-Новая ГвинеяПарагвай ПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРумынияРуандаРеюньонСен-БартельмиСент-Хелена, Вознесение и Тристан-да-КуньяСент-Китс и НевисСент-ЛюсияСент Мартин (французская часть)Сен-Пьер и МикелонСент-Винсент и ГренадиныСамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСинт-Мартен (голландская часть)СловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Грузия и Южные Сандвичевы островаЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты Малые отдаленные островаСоединенные Штаты АмерикиУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова (Британские)Виргинские острова (США)Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

Мультиборд Flipper Zero Cyber-Bros MAYHEM

Cyber ​​Bros

49,99 долларов США

Контроллер PS4 USB-C

Мариус Хейер

$10. 00

Распродажа

End Game Flipper Zero Wifi Модуль GPIO

шум // section80

$87.00 92,00 $

Рекламная акция

NanoVNA V2 Plus4

Группа HCXQS

299,00 долларов США

Плата расширения Flipper Zero — CC1101 от TehRabbitt

Rabbit-Labs

$15.00

duckyPad: универсальный механический Macropad

dekuNukem

$69,99

Внешняя плата CC1101 MINI GPIO для Flipper Zero

Коралл

$31,99

Рекламная акция

Модуль Bluetooth VOLVO V50, S40, C30, C70, XC90

JustTech

$82,99

Psvsd — адаптер Micro SD для Play Station Vita 3G

Магазин Дэвис!

$24,99

Flipper Zero — 5v NRF24 MiniBoard от TehRabbitt

Rabbit-Labs

45 долларов США

Последовательный Wi-Fi модем RS232 для винтажных компьютеров V4

The Old Net

$35. 00

Цифровой военный телефонный коммутатор (RP2040) (DNVT)

Nicks Knacks

235,00 долларов США

Тестер кабеля USB C — C2C caberQU

Актуальные товары

29,90 долларов США

Открытый воздушный клапан

TheFlamingo

$69,94

Megadesk

Город Тинкер Грега

$44.00

S14Clock LED Word Clock Kit (24 символа)

Store139

$69. 00

Bob Rewinder: замените кассету для посудомоечной машины Bob

dekuNukem

29,99 долларов США

USB4VC: USB-входы на ретро-компьютерах!

декунукем

29,99 долларов США

— для Play Station Vita 3G

Магазин Дэвис!

20 долларов США

Картридж Idun C128 комплект

idun-project

$59.00

Мод USB-C для Nintendo 3DS (все модели)

Магазин Гилтесы

$11. 00

PiSCSI — полноразмерный — в сборе

LandoGriffin

45 долларов США

«SixtyClone» Commodore 64 Replica PCB

Bob’s Bits

$35.00

Pi Pico RP2040 Плата для часов с 1,28-дюймовым TFT-дисплеем

Maker go

35,50 долларов США

8-портовый светодиодный дистрибутив

Bong69

$55.00

PiTInfo

Чарльз

$9,99

uMyo — носимый датчик ЭМГ с влажными/сухими электродами

Ultimate Robotics

49,00 долларов США

AgonLight 2

Agon Light Австралия

$60. 00

Аккумулятор MacBatt CR2032 для детской коляски Apple Macintosh

Силиконинсайдер

2,99 доллара США

Сменная плата NESessity v1.5 для консоли NES

Низкий бюджет

$44.00

Открытый гамма-детектор — гамма-спектрометрия своими руками

NuclearPhoenix

$590,99

Распродажа

Сенсорный мост // Усовершенствованный музыкальный визуализатор на светодиодах

Lixie Labs

$55. 00 60,00 $

Модуль дистанционного закрытия задней двери Volvo V70 XC70 XC60

Kliopp

47,49 долларов США

Замена Wi-Fi Buderus KM271

Магазин Moles

$34.00

Страница 1 из 13

Недавно купленный в DIY Electronics

duckyPad: универсальный механический макропад

декунукем

$69,99

Модуль Bluetooth VOLVO V50, S40, C30, C70, XC90

JustTech

$82,99

Тестер кабеля USB C — C2C caberQU

Актуальные товары

29 долларов0,90

Открытый воздушный клапан

TheFlamingo

$69,94

Megadesk

Город Тинкер Грега

$44. 00

Последние добавления в DIY Electronics

Mini Wifi Dev Board для Flipper Zero

Koral

$28,99

Шлюз 433 МГц для домашнего помощника

Nico

$34,90

Ручка ANAVI 1

ANAVI

29 долларов.00

Модуль ввода адаптивного переключателя Milador Qwiic

Milador Technologies

$22.00

JST-SM (мужской и женский) Съемники клемм

The Shop Dog

$23.
