Озонатор воздуха своими руками из готовых узлов

Озонатор – это электротехнический прибор, предназначенный для генерации из воздуха озона. Насыщение воздуха озоном, широко применяется в промышленности и быту для дезинфекции, борьбы с плесенью, насекомыми, грызунами, удаления токсичных веществ и неприятных запахов.

На рынке широко представлены озонаторы промышленного изготовления, но они не каждому доступны по цене. В дополнение многие люди не имеют практики применения озонатора и не уверены в его эффективности.

Внешний вид самодельного озонатора

Решил проверить эффективность озонирования воздуха с целью уничтожения неприятных запахов, болезнетворных микробов, вирусов, плесени, насекомых, мышей и крыс, сделав самодельный озонатор за пару часов из готовых узлов, потратив всего $5.

На фотографии представлен внешний вид самодельного озонатора, сделанного из готовых узлов, смонтированных в пластиковой банке, предназначенной для хранения продуктов питания.

Электрическая схема и принцип работы озонатора

Озонатор собирается из готовых узлов и деталей, поэтому его изготовить по силам практически любому домашнему мастеру.

Работает озонатор, от бытовой электропроводки напряжением 220 В. Ток через электрическую вилку поступает на выключатель S1, с помощью которого можно включить и выключить озонатор. Вентилятор M1 служит для более эффективного озонирования воздуха. Плавкий предохранитель F1 служит для защиты от короткого замыкания.

Генератор высокого напряжения U1 преобразует напряжение переменного тока 220 В в постоянное напряжение величиной несколько киловольт. С генератора высокое напряжение подается на керамический излучатель F2, представляющий собой керамическую пластину, с нанесенными на ней двумя токопроводящими дорожками. Высокое напряжение пробивает воздушный зазор и между дорожками возникают электрические разряды, которые видны как свечение голубого цвета, в результате чего воздух ионизируется.

Вентилятор создает воздушный поток, который перемещая озонированный воздух от излучателя равномерно распределяет его по объему помещения. В дополнение генератор и излучатель охлаждаются, что позволяет озонатору работать без перерыва неограниченное время.

Выбор генератора озона по производительности

Основой для изготовления самодельного озонатора послужил готовый блок, приобретенный в китайском онлайн магазине «АлиЭкспресс», состоящий из генератора высокого напряжения и излучателя.

Керамический излучатель уже был припаян к высоковольтным проводам генератора и бережно обернут поролоном.

Тип генератора выбирался исходя из напряжения питания, на которое он рассчитан и производительности выработки озона. Для применения в бытовых условиях оптимальным является озонатор, рассчитанный на напряжение питания переменного тока 220 В с производительностью озона 200 мг в час. Для озонирования салона автомобиля нужно выбирать озонатор, рассчитанный на напряжение постоянного тока 12 В с вилкой для подключения в прикуриватель такой же производительности.

Если в описании или на корпусе генератора нет данных о производительности, то такой генератор озона лучше не приобретать, в связи с отсутствием возможности расчёта времени озонирования помещений.

Конструкция и устройство самодельного озонатора воздуха

Все детали озонатора были смонтированы в пластмассовой банке с закручивающейся крышкой. По периметру банки были с помощью, разогретой на газовой плите тонкостенной трубки, методом плавления, сделаны отверстия диаметром ⌀8 мм.

Блок генератора и клеммная колодка были установлены на дно банки и закреплены к нему с помощью винтов гайками М3.

Для безопасности в разрыв одного из питающих проводов методом пайки был установлен плавкий предохранитель F1, рассчитанный на ток 0,25 А. Электрическая схема озонатора простая, поэтому возникновение короткого замыкания маловероятно. По этой причине не стал устанавливать для предохранителя отдельную колодку.

Заизолирован предохранитель был путем размещения его в разрезанный вдоль отрезок пластиковой трубки с последующим покрытием изоляционной лентой.

Можно было включать озонатор с помощью сетевой вилки, но для удобства в разрыв одного из питающих проводов был установлен малогабаритный тумблер.

Вентилятор был взят от старого советского компьютерного блока питания, рассчитанный на напряжение переменного тока 220 В. В крышке было вырезано ножом отверстие по размеру крыльчатки и вентилятор закреплен с помощью четырех винтов с гайками, как показано на фотографии.

Такой вентилятор можно заменить любым вентилятором от компьютера, рассчитанным на напряжение питания 12 В, подключив его через адаптер, преобразующий напряжение 220 В в напряжение 9-12 В постоянного тока.

Провода питания вентилятора были подключены к схеме с помощью клеммной колодки. На фотографии показан собранный озонатор со снятой крышкой.

Керамический генератор озона был размещен в центре корпуса озонатора и закреплен за провода с помощью пластмассового хомута, продетого через сделанные в корпусе отверстия.

На этой фотографии показан внешний вид озонатора со стороны дна. Работа по изготовлению самодельного озонатора закончена и можно приступать к его применению на практике.

Техника безопасности при озонировании помещений

Хотя озон и относится к первому, самому высокому классу опасности вредных веществ, но согласно ГОСТ 12. 1.005-76 концентрация озона в одном кубическом метре воздуха менее 0,1 миллиграмм для человека является безопасной и даже полезной. По американским стандартам допустимой считается концентрация озона в воздухе до 0,2 мг/м

3. В естественных условиях концентрация озона в городском воздухе составляет около 0,16 мг/м3.

Средний порог чувствительности человеческого обоняния равен 0,01 мг/м3, так что человек без приборов может точно определить наличие озона в воздухе. Благодаря этому свойству обоняния озонирование помещений можно проводить без нанесения вреда людям и домашним животным.

Стоит отметить, что озон опасен только для дыхательных путей человека и даже при большой концентрации не наносит вреда коже. Поэтому затаив дыхание можно зайти в озонируемое помещение, например, чтобы выключить озонатор или открыть окно для проветривания.

Свойства озона

Молекула озона включает в себя три атома кислорода и выражается формулой О3, является неустойчивой и легко диссоциирует на атом и молекулу кислорода – О2, которым мы дышим. Озон в 1,5 раза тяжелее воздуха.

Время полураспада молекул озона в воздухе и воде приведено в таблице. Это означает, что концентрация озона в воздухе, например, при температуре 20°С через 90 минут после прекращения его генерации уменьшится в два раза, через три часа в четыре раза, а через 4,5 часа – в восемь раз, и так далее.

Для гибели болезнетворных микробов, плесени, выведения тараканов, мышей и крыс из замкнутых помещений, необходимая концентрация озона в воздухе может достигать 12 мг/3. Таким образом, для того, чтобы в помещении после выключения озонатора концентрация озона естественным путем снизилась до безопасного для человека уровня 0,2 мг/3 необходимо выждать 9 часов. В случае необходимости, это время можно сократить до часа, хорошо проветрив помещение. Но не стоит торопиться, чем дольше будет сохраняться высокая концентрация озона, тем лучше будет конечный результат.

Озон имеет высокий окислительно-восстановительный потенциал, чем и объясняется его пагубное влияние на весь живой мир, включая микробы, бактерии, плесень, пылевые клещи, насекомые и грызуны (мыши и крысы). Озон также хорошо, в отличие от освежителей воздуха, которые только маскируют запахи, устраняет любые неприятные запахи, включая запахи домашних животных, краски, гари, гнили и всех остальных. При этом не наносит вреда окружающим предметам.

Чистый озон при нормальной температуре представляет собой газ бледно-фиолетового цвета. При малой концентрации в воздухе увидеть его невозможно.

Необходимая концентрация озона в воздухе


для обработки

Для эффективной борьбы с микроорганизмами, насекомыми, мышами, крысами, плесенью и неприятными запахами нужно в помещении, для каждого конкретного случая обработки, воздух насытить определенным количеством озона. Приведенные данные в таблице являются ориентировочными и могут значительно отличаться в зависимости от различных факторов.

Если озонирование не дало желаемого результата, то его надо повторить, увеличив концентрацию озона или время воздействия. Операция безвредна, поэтому количество обработок ничем не ограничено.

Случаи применения озонирования не ограничиваются только представленным перечнем таблицы. В Рекомендациях по озонированию, размещенных на сайте, подробно рассмотрены случаи применения и технология озонирования, как для бытовых условий, так и для промышленного применения.

Расчет времени озонирования помещений

Время озонирования помещения или камеры напрямую зависит от их объема, производительности озонатора, температуры и влажности воздуха.

Поэтому на первом шаге необходимо рассчитать с помощью приведенного онлайн калькулятора объем воздуха в помещении.

На следующем шаге, исходя из требуемой концентрации озона в воздухе, с учетом объема помещения и производительности озонатора с помощью онлайн калькулятора рассчитывается теоретическое время озонирования.

Как было написано выше, во время работы озонатора происходит не только насыщение воздуха озоном, но и из-за взаимодействия его с окружающей средой, одновременно часть озона распадается. При продолжительной работе озонатора наступает равновесное состояние, когда количество озона в воздухе, несмотря на работу озонатора, перестает увеличиваться. Поэтому в формулу расчета был введен коэффициент, равный двум, корректирующий конечный результат в связи с расходом озона на химическое взаимодействие.

В данном случае следует руководствоваться следующим правилом, чем выше концентрация озона в воздухе и больше время обработки, тем лучше. Главное соблюдать технику безопасности – не находиться в помещении, если присутствует запах озона.

Выбор озонатора

При выборе озонатора, кроме дополнительных функций, например, таймера, следует обратить внимание на производительность озонатора, которая выражается в количестве генерируемого озона в час.

Для применения озонатора в домашних условиях, за исключением борьбы с плесенью, когда объем замкнутого помещения, как правило, меньше 50 м3, вполне подойдет озонатор производительностью от 150 мг/час.

Для наглядности привел в таблице технические характеристики наиболее популярных моделей бытовых озонаторов. Любой из них вполне подойдет для применения в быту.

Во всех инструкциях по эксплуатации озонаторов указывается не максимальный объем обрабатываемого помещения, а его площадь. Очевидно это сделано для удобства пользователей, так как площадь каждого помещения в своей квартире люди хорошо знают, а высота в среднем составляет около 2,5 м.

При необходимости бороться с плесенью или при объеме помещения более 200 м3 следует приобретать озонатор производительностью от 1 г/час. Тут работает простое правило, чем производительность больше, тем лучше, так как можно будет за более короткое время создать требуемую концентрацию озона в воздухе. Единственное ограничение, это цена прибора, которая с увеличением производительности озонатора растет в геометрической прогрессии.

Если в инструкции по эксплуатации озонатора не указана его производительность, то от покупки такого устройства советую воздержаться, так как будет невозможно рассчитать время озонирования.

Озон тяжелее воздуха в полтора раза и при озонировании стремится вниз. По этой же причине при озонировании озонатор следует устанавливать на максимально возможной высоте.

Потому лучше выбирать озонатор с встроенным вентилятором, который будет лучше распределять озон по объему помещения. Кроме того, за счет хорошего охлаждения генератора и излучателя озонатора он может работать круглосуточно, без отключений. Если в озонаторе нет вентилятора, то, как правило, время непрерывной работы такого озонатора ограничено.

Применение озонатора в домашних условиях

В таблице необходимой концентрации озона для борьбы с неугодными соседями приведены режимы озонирования. В Рекомендациях по озонированию подробно расписаны способы применения озонатора. Поэтому сделаю только краткий обзор наиболее востребованных случаев применения самодельным озонатором в домашних условиях.

Обработка озоном камер холодильника

Обрабатывать озоном камеру холодильника можно без его отключения и удаления продуктов. Достаточно поставить озонатор на верхнюю полку, включить его на 5-10 минут и не открывать дверь в течение нескольких часов. За это время произойдет дезинфекция всех поверхностей холодильной камеры и упаковок продуктов.

В дополнение будет продезинфицированы каналы системы подачи охлажденного воздуха и испаритель, которые для обработки традиционными способами в современных холодильниках недоступны. В них скапливаются пары продуктов питания, в которых заводятся микробы. В результате этого, даже после мойки камеры в холодильнике, находящемся в эксплуатации несколько лет, может присутствовать неприятный запах.

Обработка озоном шкафов для хранения вещей

При хранении без проветривания верхней зимней одежды, особенно из шерсти и меха в шкафах может завестись моль. Для предотвращения порчи вещей молью достаточно поместить озонатор в шкафу, закрыть плотно дверцы и включить на 10-15 минут и после этого не открывать шкаф, насколько позволит время.

Даже одна обработка шкафа в год позволить исключить появление моли и устранит на время неприятный запах.

Обработка озоном мягкой мебели

Новая мягкая мебель – кресла и диваны с кожаной или обивкой из ткани, обычно издают специфический неприятный запах, который со временем исчезает. При желании ускорить процесс можно обработать помещение озоном.

Если помещение большое или запах очень сильный, то можно обернуть изделия полиэтиленовой пленкой и под нее установить озонатор. Озон отлично проникает в материалы пористой структуры, поэтому хватит 10 минут обработки и запах исчезнет.

Таким же способом можно продезинфицировать и устранить неприятные запахи, исходящие из старой мягкой мебели. Если запах еще остался, то обработку следует повторить, увеличив время озонирования.

Обработка озоном обуви

При интенсивном движении, особенно беге ноги, потеют и обувь, особенно спортивная, внутри начинает неприятно пахнуть. Ароматические дезодоранты только маскируют запах, не уничтожая причину его возникновения – микробы. Если поместить обувь вместе с озонатором в полиэтиленовый мешок или герметичную пластиковую емкость, то после 15 минут работы озонатора с последующей выдержкой обувь перестанет пахнуть и все микроорганизмы погибнут. Если полностью запах не исчез, но нужно повторить обработку, увеличив продолжительность воздействия.

Для дезинфекции глубокой обуви, например сапог, более быстрый эффект достигается при использовании озонатора с компрессором, из которого озон выходит через трубку. Сапоги размещаются тоже в небольшом замкнутом объеме, и озон подается непосредственно в голенища.

Обработка озоном овощей и фруктов

В несколько раз в домашних можно увеличить срок хранения небольшого количества овощей и фруктов. Для этого вымытые овощи или фрукты следует поместить в полиэтиленовый пакет достаточного объема, вставить в него озонатор и включить на пару минут. Далее быстро извлечь озонатор и плотно замкнуть горло пакета.

Например, огурцы при ежедневной обработке, так как каждый день пакет открывался для для приготовления салата, через неделю выглядели, как только что сорванные с грядки.

Обработка озоном воды

С помощью озонатора можно обеззараживать воду. В настоящее время во многих странах мира на станциях подготовки питьевой водопроводной воды вместо хлорирования используется озонирование, как более эффективный способ ее обеззараживания.

Озонирования является идеальным вариантом для обеззараживания воды в плавательных бассейнах, при этом в воде не остается озона и его запаха, как при обработке хлором, неблагоприятно влияющего на кожу и слизистую глаз. Но озонирование бассейнов применяется редко, так как является самым дорогим и существующих способов дезинфекции воды в бассейне.

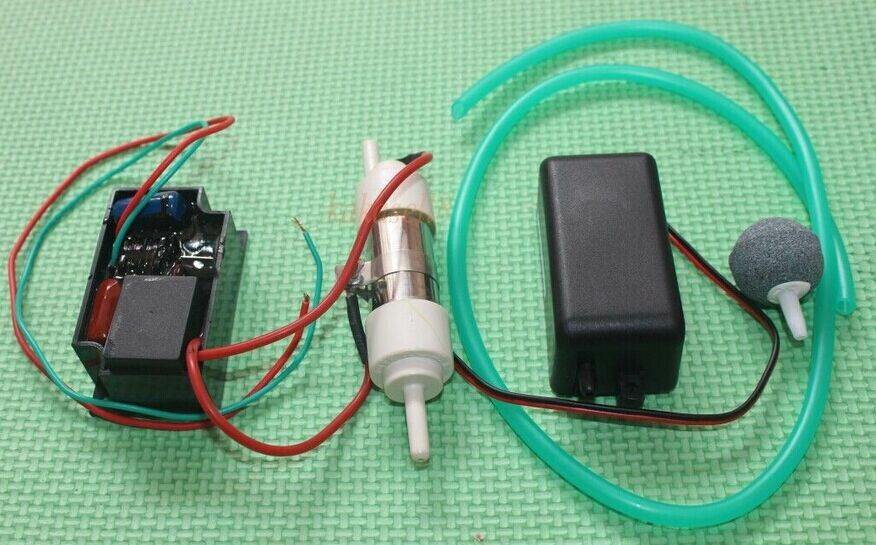

Для обеззараживания воды в домашних условиях нужен озонатор, с компрессором, подающий озон через трубку. На конец трубки, для максимального соприкосновения озона с объемом воды устанавливают рассеиватель, который многие видели в аквариумах.

Озонирование на дачном участке

Применение самодельного озонатора при выращивании овощей на дачном участке, согласно научным исследованиям, доказывает высокую эффективность при борьбе с вредителями.

Для уничтожения вредных микроорганизмов в почве, можно, когда растения еще в теплице не высажены, накрыть почву на высоте несколько сантиметров полиэтиленовой пленкой, под ней поместить озонатор, и включит его на пару часов.

Для дезинфекции семян перед посадкой в домашних условиях достаточно в один слой поместить их в герметичную емкость и создать с помощью озонатора концентрацию озона из расчета 10 мг/м3 и выдержать пару часов. Семена станут стерильными.

Одним из главных врагов растений являются галловая нематода, угнетающая их корневую систему. Если полить несколько раз корневую систему растения водой с высокой концентрацией озона, то по утверждениям ученых, до 90% нематоды погибнет.

Эффективно озонирование для борьбы с вредителями в парниках и при наличии растений. Концентрация озона должна быть не более 2 мг/м3, время обработки пару часов

Применение таймера при озонировании

Как было сказано выше, озон при концентрации в воздухе более 0,02 мг на куб.метр опасен для человека и поэтому необходимо производить озонирование при отсутствии людей и животных.

Для того, чтобы не испытывать неудобств и не привязывать свое внимание к озонированию обычно используют таймер, позволяющий включать в назначенное время озонатор и выключать через заданный промежуток времени. Как правило промышленные озонаторы снабжены таймером.

Если в озонаторе нет таймера, как например у моего, самодельного, можно воспользоваться любым внешним. Я в своей практике использую внешний электромеханический розеточный суточный таймер TM50, который вставляется в розетку, а в него уже вставляется вилка озонатора. Его вы видите на фотографии. Подобные таймеры недорогие и универсальные. К ним можно подключать любые электроприборы.

Для программирования таймера сначала нужно вращая циферблат по часовой стрелке совместить с указателем текущее время. Далее нажать и утопить сегменты против нужного времени, вставить таймер в розетку и подключить к нему вилку озонатора. Сбоку таймера есть движковый переключатель, с помощью которого можно помимо таймера включить озонатор для проверки исправности розетки и самого прибора. Таймер не будет работать, если озонатор не включен расположенным на нем выключателем.

На фотографии текущее время таймера установлено 19-30, а время включения – с 2 до 3 часов ночи. Если до 2 часов ночи следующих суток таймер не извлечь из розетки, то он опять включит устройство, и так каждые сутки.

Так как длина сетевого шнура озонатора ограничена, то при озонировании я использую удлинитель. На фотографии показан самодельный озонатор, подключенный к таймеру с удлинителем. Кстати, таймер можно подключить и перед сетевым удлинителем, а уже к нему подключить любое устройство.

схемы изготовления озонатора воздуха из разных материалов. Применение самодельных озонаторов

Озонаторы служат для производства озона из свободного кислорода, содержащегося в воздухе. Промышленные озонаторы не всегда имеют заявленную эффективность, к тому же они сочетаются с ионизаторами, беря на себя ещё и функции очистителя воздуха от пыли. Прибор должен в первую очередь выполнять в полном объёме ту главную функцию, что на него возложена. Изготовление устройства своими руками способно значительно снизить ваши затраты.

Простейшая структурная схема

В простейшем случае озонатор – генератор высокого напряжения, выходные сетки которого обдуваются отдельным вентилятором. В схему обязательно включён плавкий предохранитель, защищающий сеть и провод от повреждения из-за короткого замыкания. Устройство потребляет энергии намного меньше, например, электроплитки, а значит, предохранитель на 0,5 или 1 ампер вполне сойдёт.

Сетка (или контур) – полосковая линия на керамическом диэлектрике, слабо светящаяся небольшим коронным разрядом, ионизирующим и озонирующим воздух. Вентилятор позволяет этому контуру (и плате генератора) охлаждаться – правильно, без нарушения технологий.

Собранный прибор способен работать в течение долгого периода времени.

Принцип действия прибора

Для производства озона необходимо не самое высокое напряжение – всего несколько киловольт. Не проблема получить и десятки киловольт, и даже 100 кВ, но озонирование будет сопровождаться сильным коронным разрядом, что в бытовых условиях недопустимо – оно может вызвать возгорание прибора и пожар.

Готовые модули

Простейшая плата стоит порядка $5. Сам излучатель может быть подсоединён к высоковольтным проводам с высокопрочной электроизоляцией. Оптимальная пропускная способность прибора – до 200 мг чистого озона ежечасно. Разные высоковольтные платы рассчитаны на питание от 5 или 12 В (без сетевого блока питания), что позволяет озонировать воздух в салоне автомобиля или закрытой палатке от внешней батареи PowerBank.

Сам импульсный преобразователь при переводе низкого напряжение в киловольты потребляет от 8 ватт мощности.

Самодельный преобразователь

Переменное сетевое напряжение можно преобразовать в высоковольтное, применив в качестве повышающего трансформатора автомобильную катушку зажигания. Перед ней ставится преобразователь с сетевым выпрямителем, переводящий частоту тока из 50-60 Гц, скажем, в 25 кГц – как в зарядном устройстве мобильного телефона. Если бы не генератор высокой (сверхзвуковой) частоты, габариты устройства стали бы внушительными и тяжёлыми, как встроенный блок питания советского магнитофона.

Сборка излучателя

Если не удалось раздобыть керамический изолятор – его заменит обычное оконное стекло. Можно воспользоваться и текстолитом, с которого при помощи мощного паяльника удалены токоведущие дорожки старой печатной платы. Сделать нужно следующие операции.

  • Вырежьте две пластины из стеклотекстолита с толщиной не менее 3 мм и размерами 10х10 см.
  • Положите и закрепите на одном из этих кусков алюминиевую пластину 8х8 см. Проделайте то же самое с другими заготовками из алюминия и стеклотекстолита.
  • Далее закрепите на эту пластину такой же по размеру кусок стекла. Толщина стекла – не менее 2 мм.
  • Скрепите весь «бутерброд» при помощи внешних скоб, расположив их как можно дальше от токоведущих частей. А также приспособьте его под крепление внутри корпуса, установив винтовые стойки или пластиковые натяжители.

Более широкий зазор (свыше 2,5 мм) приведёт к отсутствию разряда. Узкий приведет к тому, что стекло, наоборот, будет вскоре прожжено, а это уже пробитый диэлектрик, который использовать не рекомендуется.

Ограничение по времени

В промышленных озонаторах устанавливается таймер. Например, вы включаете двухчасовой сеанс и уходите из комнаты, забрав с собой домашних животных (если они есть). Если в самодельном устройстве нет таймерной схемы – используйте розетку с функцией таймера или реле времени.

Сборка основной конструкции

Собирая озонатор своими руками, комплектующие размещают, например, в литровой пластиковой таре из-под мёда. Для подачи воздуха и выхода озона в боковых стенках тары просверливаются (или проплавляются с помощью металлической трубки) 10-20 отверстий с диаметром в несколько миллиметров.

Плата генератора (готовая или сборная) и клеммник ставятся на дне банки. К клеммнику подсоединяются сетевые (или низковольтные) провода с сечением не менее 2х0,75 мм (сетевой провод ШВВП). Между клеммником и генератором устанавливается колодочная вставка под плавкие предохранители. Напаивать предохранитель подвесным способом недопустимо – провода могут сместиться, а предохранитель в опасный момент может оказаться выключенным из сети. Вставка позволяет легко сменить этот предохранитель. Также в боковой стенке или отвинчивающейся крышке тары можно отдельно смонтировать мини-выключатель.

Если озонатор собирается на напряжение 5 или 12 вольт, сойдёт простейший компьютерный вентилятор от блока питания «системника». Крепится он к крышке тары – для него могут быть просверлены дополнительные отверстия, через которые воздух из помещения будет засасываться внутрь. Выходить же он (с озоном) будет через остальные отверстия, насверленные по бокам и в дне. Питание вентилятора также можно обеспечить через старое зарядное устройство для смартфонов.

Повышающую катушку или трансформатор размещают как можно дальше от сетевого шнура и платы генератора. Озонирующий контур следует поместить в центре конструкции. Для этого он подвешивается на своих же проводах (готовый) или за винтовые вставки (самосборный). Изоляция проводов должна обладать требуемой электрической прочностью, предотвращающей внезапный пробой и утечку разряда «на сторону». Так, хорошо зарекомендовал себя силиконовый диэлектрик.

Техника безопасности

Покидать комнату при превышении концентрации до 0,2 мг/м3 жизненно необходимо: в небольших количествах озон полезен, при превышении ПДК начинает вредить, а при дальнейшем росте концентрации становится опасным для жизни. Смертельные дозы озона используются при выведении из помещения тараканов, клопов, муравьёв, крыс и мышей, бесконтактного обеззараживания поверхностей мебели и других предметов в комнате или доме.

В значительной концентрации воздух в комнате приобретает голубовато-фиолетовый оттенок – заходить в такое помещение, чтобы отключить прибор, без противогаза или долгого проветривания нельзя. Если оставить включённым прибор и уехать на несколько дней, то ваше жильё продезинфицируется без использования какой-либо химии. В доме или квартире станет чисто, как в операционной. Ни в коем случае не проводите такие экзекуции – в ваше отсутствие с прибором может произойти что угодно. Кроме того, если вы не оснастили прибор, например, управляемой IP-розеткой со встроенным 4G-модулем, то самостоятельно отключить его не сможете, пока он не выдаст короткое замыкание.

Если насыщенность воздуха озоном в разы и более превысит значение ПДК – организм погибнет от гипероксигенации. К счастью, почувствовав запах озона уже в концентрации 10-20 мкг/м3, человек поспешно выходит из комнаты. На высоте 15-35 км от поверхности Земли воздух абсолютно стерилен – концентрация озона там превосходит ПДК в тысячи и более раз. Создать такую концентрацию можно при помощи промышленных озонаторов, рассчитанных на производственные цеха размером в сотни и тысячи квадратных метров, где технология производства требует полного обеззараживания.

Например, при пастеризации любых пищевых полуфабрикатов, очистке от микробов сточных вод путём озоноаэрации и так далее.

О том, как смастерить мощный озонатор воздуха своими руками, смотрите в следующем видео.

что лучше и для чего он нужен?

Чтобы разобраться, что такое озонатор воды или воздуха, и для чего он нужен, следует понимать, что такое озон и как он влияет на все живое. Об этом и поговорим в данной статье, а также обсудим вопрос, как сделать озонатор своими руками и что для этого понадобится.

Озонированный воздух благоприятно влияет на организм человека

Итак, озон – это газ, трехатомарный кислород. Трехатомные молекулы очень неустойчивы, поэтому этот газ в природе встречается лишь иногда, во время грозы или в случаях мощных электрических разрядов, но вскоре разрушается. Вот почему во время грозы появляется такой приятный и свежий запах, от которого рождаются стихи «люблю грозу в начале мая…». Также озон в природе образуется под воздействием ультрафиолетовых лучей, и наша планета окутана тоненькой озоновой оболочкой красивого голубого цвета, защищая все живое от космической радиации.

Разрушение озона приводит к образованию большого количества высокоактивного кислорода. Он, в свою очередь, весьма благотворно (в небольших количествах) действуют на организм человека, окисляя различные продукты метаболизма. На патологические же микроорганизмы активный кислород действует разрушительно, убивая бактерии, вирусы, грибки и простейших. Чтобы искусственно получать такой полезный газ, люди и изобрели генератор газа озона, или аппарат для озонирования воздуха. Эта статья поможет вам разобраться, зачем люди используют устройства такого типа.

Принцип работы озонатора

Итак, в продаже встречаются приборы, называемые озонаторами. Как они работают, каков принцип работы озонатора? Любые, в том числе и московские озонаторы, вырабатывают озон несколькими способами:

  • Самый эффективный способ — это воздействие на обычный кислород мощного электрического разряда. Этот метод используется в большинстве озонаторов.
  • Ультрафиолетовое облучение кислорода. Это малоэффективный способ, и редко используемый, потому что в результате получается слишком мало газа на выходе.
  • Особая химическая реакция. Этот метод из-за дороговизны необходимых реактивов применяется редко.

Вообще все озонаторы делятся на промышленные, домашние и медицинские. Основное отличие между ними — в объемах получаемого газа и в исходном сырье, воздух используется или чистый кислород. Поэтому, принципиальной разницы между тем, как работает медицинский дезинфицирующий озонатор в виде озоновой лампы и бытовой прибор, нет. В бытовом холодильнике небольшая специальная лампочка обеспечивает обеззараживание озоном по тому же принципу, что и большие лампы в операционных или промышленных установках.

Озонатор — вред или польза?

По своей сути озон — это сильный окислитель, такой же, как фтор и хлор. Он уничтожает микроорганизмы, и поэтому ультрафиолетовая бактерицидная озонирующая лампа массово используется для дезинфекции. При этом человеческие клетки имеют собственные антиоксиданты, часть из которых находится в клеточных мембранах. Антиоксиданты препятствуют реакциям окисления, которые нежелательны, и таким образом исключают вредное влияние озона на организм человека. Хотя при высоких концентрациях воздействие озона может быть разрушительным, газ может преодолевать антиоксидантный клеточный барьер и наносить организму вред.

Поэтому официальная медицина озонотерапию не признаёт, хотя озонация помещений и лампы ДРЛ для дезинфекции широко применяются. Можно сказать, что медики просто перестраховываются, по одной лишь причине — грань между полезными и вредными свойствами озона слишком тонка. Но нетрадиционная медицина озонотерапию широко применяет и пропагандирует.

По вопросу вреден ли для человека озон, можно сказать следующее: при превышении его концентрации в первую очередь страдают слизистые оболочки респираторных путей, бронхов и легких. Возможны воспалительные процессы в этих органах, развитие бронхитов, эмфиземы легких и пневмосклероза. А если вдохнуть высококонцентрированный озон, можно получить смертельное отравление.

Ещё к вредным последствиям озона можно отнести образование нерастворимого холестерина. Длительное вдыхание озона (например, если практиковать слишком частое озонирование салона автомобиля) у мужчин может привести к массовой гибели сперматозоидов и бесплодию. Слишком частое озонирование помещений может спровоцировать рост раковых клеток и преждевременное старение.

Поэтому нужно знать предельно допустимые концентрации озона в воздухе. Максимум составляет 0,1 миллиграммов на кубический метр воздуха. Хорошая новость состоит в том, что концентрацию, в 10 раз меньше предельной, обонятельные рецепторы человека прекрасно улавливают. Поэтому можно утверждать, что озонаторы в розничной продаже – вполне безопасные приборы.

Озонирование квартиры

Итак, что вы получите, если будете в разумных пределах озонировать свою квартиру, для чего нужен озонатор воздуха в квартире?

  • Озонаторы воздуха для современного дома — это в первую очередь дезинфицирующие приборы, которые убивают все патологические микроорганизмы. Между прочим, устройство это боятся даже клопы, не говоря уже о пылевых клещах, которые вызывают аллергии.
  • Озонирование любых помещений способствует разрушению в воздухе токсических веществ.
  • Озонаторы для дома будут мягко стимулировать ваше кроветворение.
  • Периодическая озонация бытовых помещений будет способствовать тому, что в вашем организме будет рефлекторно усиливаться синтез собственных биологически активных веществ.
  • Свертываемость вашей крови будет снижаться, что облегчит работу сердца и сосудов. Обычный озонатор Гроза способен предотвратить образование тромбов и развитие атеросклеротических бляшек в сосудах, а это снизит риск инфарктов и инсультов.
  • Если вы мучились какими-то болями, они значительно уменьшатся.
  • Человек, пользующийся озонатором для дезинфекции помещений, незаметно укрепляет собственный иммунитет.

Между прочим, озонатор пищевых продуктов используется не только в промышленных установках. Бытовой озонатор для холодильника позволит обезвредить покупные продукты сомнительного качества и удалить из холодильника неприятный запах. А сделанный для дезинфекции помещения прибор можно использовать, как озонатор для ванны, который убьет там всякую плесень, например. Таким образом, озонаторы весьма популярны, как бытовые приборы.

Такой генератор озона вполне подойдет для холодильника. В нем пропадут лишние запахи и продукты дольше сохранят свою свежесть.

Промышленное озонирование

В промышленности мощные приборы озонаторы используют для:

  • Обеззараживания питьевой воды.
  • Для дезинфекции помещений.
  • Для дезинфекции пищевых продуктов.
  • Для очищения масел.
  • Для отбеливания бумаги.

Особенно широко используется во всем мире обработка озоном питьевой воды, для этого используется многофункциональный озонатор промышленного типа. Это позволяет уничтожить в воде все микроорганизмы, а самое главное — обезвредить большинство активных химических веществ. Кислород, соединяясь с ними, образует нерастворимые в воде окислы, которые легко фильтруется механическими фильтрами. В результате 1 мощный озонатор обеспечивает тонны чистой и безопасной бутилированной воды. Во всём мире хлорирование постепенно заменяется озонированием питьевой воды. Такая вода, пока дойдет до потребителя, уже практически не содержит озона, но обогащена кислородом, то есть ее польза намного увеличивается.

Использование в медицине

Медицинские озонаторы генерируют озон в основном из чистого кислорода. Эти приборы служат для дезинфекции помещений (операционных, процедурных), стерилизации инструментов, перевязочного материала и расходников. С этими целями используют приборы, в т.ч. озонаторы универсальные, и в фармакологии. Обязательное правило — дезинфицирующие лампы включают только тогда, когда в помещении нет людей. Особенно опасен прибор ртутный для человека в случае его разгерметизации, потому что может произойти отравление парами ртути.

В нетрадиционной медицине в качестве озонотерапии применяют в основном смесь озона и кислорода для вдыхания, озонированную воду и даже обогащенные озоном внутривенные лекарственные растворы. Отличный эффект наблюдается от применения озонированных масел и водных растворов для обработки ран. Они значительно ускоряют заживление, а получить их позволяет даже маломощный портативный генератор озона. Также парамедики широко пропагандируют увлажнители с озонатором для бытового использования.

Озонатор инструкция

Как уже было сказано, строго придерживаясь инструкции по применению озонатора, вы никогда не навредите себе и своим близким. И озонатор бытовой под названием Гроза, например, будет приносить только пользу. Вообще, как пользоваться для озонирования конкретным прибором, всегда расписано в его инструкции. Самое главное — это правильное время использования. Для озонирования воздуха помещения, для избавления от мух, тараканов, комаров, пылевых клещей и для удаления запахов достаточно включить портативный генератор озона на 10 минут. После ремонта в помещении для полной очистки воздуха озонаторы бытовые Гроза включают на полчаса.

В любом случае, когда работает озонатор Гроза или любой другой, в помещении людей не должно быть, исключение составляет только озонатор для холодильника. Заходить в помещение для включения/выключения прибора нужно с одетой на лицо мокрой повязкой. После обработки помещения пользоваться им можно через полчаса или 40 минут.

Никогда не нужно вдыхать воздух в непосредственной близости возле работающего прибора, даже если вы давно практикуете его использование внутри квартиры. В сырых помещениях, например, в ванной, нужно следить, чтобы на прибор (в т.ч. и на озонатор для холодильника) не попала вода во время его работы. Категорически запрещено вскрывать включенный прибор, потому что внутри огромное напряжение. Это основные правила для всех генераторов.

Как сделать озонатор самостоятельно

Полноценные озонаторы делаются и своими руками, это не сложно, нужно только точно соблюдать инструкции по изготовлению. Вариантов изготовления есть много, видео-инструкций и статей о том, как как сделать свой озоновый прибор, в Интернете много. Мы же опишем самый простой самодельный домашний прибор. Чтобы сделать работающий озонатор, нужно взять стеклянную трубку диаметром около 2 сантиметров и длиной примерно 45 сантиметров. С 2 сторон к ней нужно подобрать резиновые пробки. Через одну трубку нужно пропустить толстую проволоку из алюминия, меди или железа. Снаружи проволоку нужно подсоединить к индуктору.

С другой стороны стеклянной трубки через резиновую пробку нужно вставить проволоку диаметром поменьше. Снаружи на стеклянную трубку нужно рыхло намотать тонкую проволоку, и один из ее концов присоединить к редуктору. Всю конструкцию желательно разместить в устланной алюминиевой фольгой коробке. Сделав озонатор воздуха своими руками, нужно тщательно его проверить, прежде чем начинать эксплуатировать в жилом помещении.

Не забывайте об осторожности! Людям нравится запах озона (запах грозы) по банальной причине – кислород действует на мозг и вызывает чувство эйфории. Это чувство вызывает желание включать озонатор чаще, чем это позволяет инструкция и здравый смысл. Но не поддавайтесь соблазну, и вы будете действительно здоровы!

Изготовить озонатор можно своими руками

Озонатор своими руками — инструкция по созданию озонатора

Для чего вообще делать озонатор и что это такое? Начнём по порядку. Озон – один из вариантов существования кислорода в природе, состоящий из соединения трех атомов. В нормальных условиях имеет вид газа голубого цвета. Был открыт голландским учёным-физиком М. ван Марумом в 1785 году в результате экспериментов по пропусканию через воздух электрических искр. Термин «озон» (греч. пахнуть) был предложен в 1840 году химиком из Германии X. Ф. Шёнбейном.

Свойства озона таковы, что при его распаде высвобождается большое количество активных молекул кислорода, пагубно влияющих на болезнетворные микроорганизмы, грибок, вирусы, способствующих скорейшему заживлению ран. Для создания озона в помещении были разработаны бытовые приборы – озонаторы.

Собирая озонатор своими руками, нужно помнить о том, что озон вырабатывается тремя способами:

  • В случае пропускания через кислород Oмощного электрического разряда – самый простой и распространённый способ.
  • В случае облучения O2 мощным ультрафиолетовым излучением.
  • В результате синтеза в присутствии катализаторов – наименее распространённый метод ввиду дороговизны химических реактивов.

Содержание статьи

Схема для изготовления самодельного прибора

На схеме

Название Номинал Кол-во Примечание
VT1 Биполярный транзистор КТ805АМ 1
VT2 Биполярный транзистор КТ361А 1 Номинал с любой литерой
R1 Резистор 100 Ом 1 1–2 Вт
R2 Резистор 56 кОм 1
R3 Резистор 1 кОм 1
R4 Резистор 260 Ом 1
R5 Резистор 100 МОм 1
T1 Трансформатор ТВС110ПЦ16(ТВС110ПЦ15) 1 С телевизора
У1 Умножитель напряжения УН9/27–1,3 1 С телевизора
Умножитель напряжения (самостоятельная сборка)
VD2–VD5 Диод КЦ105Г(7ГЕ350АФ) 4 С напр. до 8 кВ
C2–C4 Конденсатор 320 пФ 4 С напр. до 20 кВ

Необходимые инструменты и материалы для создания бытового озонатора

Из инструментов могут понадобиться паяльник с оловом и припоем, плоскогубцы, дрель с тоненьким сверлом, мелкий инструмент вроде ножика и пинцета.

Помимо розетки питания 220 В, понадобятся:

  • преобразователь напряжения, схем для самостоятельной его сборки в интернете много, можно выбрать какой душа пожелает;
  • индуктивная катушка;
  • излучатель, посредством которого будет создаваться озон;
  • корпус, дабы излучатель имел вид полноценного устройства, а также чтобы не влезть рукой или ещё какой частью тела, куда не стоит влезать.

Все перечисленные компоненты можно при желании собрать собственными руками, если есть навыки в радиотехнике.

Если не хочется возиться с преобразователем, в этих целях сойдёт диммер заводского производства. Как индуктивная катушка годится катушка зажигания от «Жигулей» или «Запорожца», её только нужно будет укомплектовать двумя конденсаторами ёмкостью 2мкФ на 630 вольт.

Для излучателя понадобятся следующие детали:

  • две гетинаксовых пластины габаритами 100X100X3 мм;
  • четыре гетинаксовые планки габаритами 100X10X4 мм;
  • две пластины из алюминия 80X80X1 мм;
  • стекло 80X80X2 мм.

Пластины служат наружными плоскостями. В центральной части находится стекло, поверх которого с обеих сторон располагаются изолирующие планки. Поверх них расположены алюминиевые пластины с клеммами. Получается конструкция с зазором между пластинами, где и будет создаваться озон за счёт коронного разряда. При сборке следует исключить контакт алюминиевых пластин между собой.

Также понадобятся провода высокого напряжения и изоляторы. Корпус собирается из имеющихся материалов либо покупается подходящего размера после проведения успешных испытаний прибора.

Последовательность действий

Прежде чем начать эксплуатацию собранного прибора, следует убедиться в его правильной работе. Во-первых, работающий прибор издаёт характерный звук работающего трансформатора, потрескиваниями. Второе – при работе в зазоре излучателя должно появляться слабое свечение голубоватого цвета. И третье – в воздухе должен стоять характерный запах озона.

При эксплуатации:

  • Обрабатывая воздух в помещении, агрегат включается на 20–30 минут, причём необходимо покинуть помещение.
  • По возвращению прибор сразу обесточивается, а комната проветривается.
  • Запрещается применение озонатора во влажных помещениях, а также содержащих большое количество проводящей ток пыли.

Важно! Необходимо исключить доступ детей к озонатору.

Полезные рекомендации, как правильно и быстро сделать озонатор

Если нет опыта работы электриком и радиотехником – самой полезной рекомендацией будет сходить в магазин бытовой техники и купить озонатор заводской сборки. Если с навыками все не так плохо, то прежде чем собирать агрегат, следует ознакомиться с конструкцией уже готовых устройств, и взять готовую рабочую схему вместо изобретения велосипеда. Озонатор относится к приборам повышенной опасности, поэтому лучше учиться на чужих ошибках, чем на своих. Затраченное на ознакомление с готовыми, рабочими устройствами время окупится с лихвой.

Важные нюансы сборки бытового самодельного озонатора

Самым важным моментом является сборка излучателя. Необходимо грамотно подобрать изолирующие материалы, а также убедиться в том, что алюминиевые пластины излучателя не контактируют между собой, в противном случае может произойти короткое замыкание с вытекающими последствиями.

В обязательном порядке готовое устройство монтируется в прочный, не проводящий электричество корпус. Вопрос здесь стоит больше не об эстетике, а о безопасности эксплуатации озонатора.

Немаловажный нюанс – квалификация собирающего озонатор человека. Настоятельно не рекомендуется сборка подобных электроприборов дилетантом, в противном случае до оздоровления воздуха дело может не дойти – понадобится оздоравливать самого собиравшего.

Правила монтажа прибора

Монтаж осуществляется в такой последовательности:

  • питание от сети;
  • преобразователь напряжения с конденсатором на выходе;
  • низковольтная обмотка катушки;
  • по проводам высокого напряжения питание приходит на второй конденсатор, после чего на излучатель.

На вертикально установленный излучатель воздух подаётся принудительно посредством вентилятора.

Меры безопасности при изготовлении озонатора для дома своими руками

Как уже описывалось выше, сборка должна осуществляться квалифицированным специалистом, в идеале электриком с 4 группой допуска. Не следует пренебрегать общими требованиями безопасности:

  • Не производить сборку устройства и монтаж отдельных элементов при включенном электропитании.
  • Не пользоваться неисправным и неизолированным электроинструментом.
  • Не допускать контакта с влажными поверхностями и элементами озонатора одновременно.
  • Пользоваться штатным электроинструментом.
  • Не использовать в качестве предохранителей так называемые «жучки», то есть нештатные предохранители кустарного производства.
  • Убедиться в исправности и надёжности розетки и электропроводки.

Чем отличается озонатор, изготовленный в промышленных условиях от самодельного прибора

Отличия самодельных устройств от промышленных для каждого конкретного случая свои. Стоит начать с того, что озонатор заводской сборки изготовлен по определенной, обкатанной схеме и отвечает ряду требований касательно безопасности эксплуатации. Также он имеет заявленные параметры – потребляемая мощность, производительность, и снабжён чёткой инструкцией по эксплуатации, имеет гарантийный срок работы. Однако цена его может во много раз превышать стоимость использованных в самодельном устройстве элементов. И далеко не факт, что производительностью и надёжностью заводской прибор превосходит самодельный.

Плюсы и минусы самодельных бытовых озонаторов

Самым жирным плюсом при изготовлении самодельного устройства является его низкая по сравнению с заводским аналогом себестоимость. Иногда разница в цене может быть даже не в разы, а в десятки раз. Дальше – при грамотном подходе можно собрать экономичный в смысле энергопотребления, безопасный в эксплуатации и производительный прибор. Третий плюс – полная свобода в смысле дизайна. Можно собрать оригинальный, стильный и производительный прибор, единственный в своём роде.

Минусы – для сборки своими руками подобных устройств нужен богатый опыт работы и теоретические знания. Отсутствуют какие-либо заявленные параметры, все подбирается зачастую экспериментальным путём. Нет заводской гарантии и инструкции по эксплуатации – нюансы работы прибора также проверяются на практике.

Подпишитесь на наши Социальные сети

razvlecan - Самодельный Озонатор воздуха

Самодельный Озонатор воздуха В основе работы прибора используется свойство воздуха при пропускании через него электрических искр образовывать новое вещество — ОЗОН. При обычных условиях это газ, имеющий характерный запах (молекула озона состоит из трех атомов кислорода и в природных условиях находится в верхних слоях атмосферы и образуется в результате атмосферных разрядов).

Озонатор воздуха

Принципиальная схема озонатора воздуха.

Как сильный окислитель, озон убивает бактерии и потому может применяться, например, для обеззараживания воды и дезинфекции воздуха. Но следует знать, что озон ядовит и предельно допустимым является его содержание в воздухе 0,00001%. При этой концентрации хорошо ощущается его запах.

В схеме устройства (рис. 6.21) на излучателе А1 образуется электрическая дуга, через которую проходит поток воздуха. Для образования равномерно распределенной дуги на излучателе необходимо получить высоковольтное напряжение (15...80 кВ) достаточной мощности. Это осуществляется с помощью схемы преобразователя и трансформатора Т1. В первичной обмотке Т1 тиристор VS1 формирует импульсы за счет разряда конденсаторов С1...СЗ через обмотку. Управляет работой тиристора автогенератор на транзисторе VT1. Резистор R2 подобран так, что, когда напряжение на конденсаторах С1...СЗ достигнет 300 В (за счет заряда от сети), открывается тиристор VS1.

Устройство не критично к деталям, и резисторы могут иметь номиналы, близкие к указанным на схеме. Конденсаторы С1...СЗ типа МБМ, К42У-2, на рабочее напряжение не менее 500 В, С4 — К73-9 на 100 В. Диоды VD1...VD4 можно заменить сборкой КЦ405Ж, В.

Озонатор воздуха своими руками

Каркас для намотки высоковольтного трансформатора Т1

Высоковольтный трансформатор Т1 выполнен на пластинах из трансформаторного железа, набранных в пакет (рис. 6.22). Такая конструкция позволяет исключить намагничивание сердечника. Намотка выполняется виток к витку: сначала вторичная обмотка — 2 — 2000 витков проводом ПЭЛ диаметром 0,08...0,12 мм (в четыре слоя), затем первичная — 1 — 20 витков. Межслойную изоляцию лучше выполнять из нескольких слоев тонкой (0,1 мм) фторопластовой ленты, но подойдет также и конденсаторная бумага (ее можно достать из высоковольтных неполярных конденсаторов).

После намотки обмоток трансформатор необходимо залить эпоксидным клеем. В клей перед заливкой желательно добавить несколько капель конденсаторного масла и хорошо перемешать.

Для удобства заливки можно изготовить картонный каркас по габаритам трансфоратора, где и выполняется герметизация.

Изготовленный таким образом трансформатор обеспечивает во вторичной обмотке амплитуду напряжения более 90000 В, но включать его без защитного разрядника F1 не рекомендуется, так как при этом возможен пробой внутри катушки. Защитный разрядник выполняется из двух оголенных проводов, расположенных на расстоянии 20...24 мм (для воздуха пробойное напряжение составляет примерно 3 кВ на 1 мм зазора).

Конструкция излучателя А1 приведена на рис. 6.23. Элементы конструкции крепятся на боковых пластинах из оргстекла толщиной 5...10 мм (на рисунке не показаны). В зазоре между токопроводящими пластинами и стеклом (1 мм) образуется равномерно распределенная дуга. Ее хорошо видно при затемнении — синяя полоса и характерный запах.

Для большей эффективности работы прибора можно использовать любой вентилятор, например типа ВН-2 — он ускорит циркуляцию воздуха в рабочей зоне излучателя.

Описанное устройство создает низкую концентрацию озона, и для освежения воздуха в жилом помещении необходима его работа в течение 10...20 минут.

Про Володю и озонатор / Хабр

Писал я недавно в свой канал заметку насчет комнатных растений, по мнению NASA очищающих воздух от формальдегида/аммиака/паров растворителей (бензола, трихлорэтилена, ксилола и толуола). И сразу от подписчиков получил вопрос по поводу озона в воздухе. Набросал черновик ответа, но за пару дней он внезапно «растолстел» и попросился на хабр. Тем более антропогенный озон — это в определенной степени и лазерные принтеры и копиры, коих в офисах и компаниях тысячи…

Поэтому сегодня под катом читаем про тропосферный (или приземный) озон, кустарные методы определения его в воздухе и конечно же про растения, которые способны озон этот дезактивировать (и не только его). Как повысить продуктивность с помощью комнатных растений и защититься от заболеваний легких.

От автора: надеюсь, статью прочитают те, кто среди зимы занимается «кронированием» городских деревьев, срезая две трети ствола и, хоть о чем-то задумается…



Предыстория. Захотел однажды некий научный сотрудник задействовать в своих изысканиях озон. Приобрел озонатор для этой цели и поручил своему аспиранту прибор наладить и приступить к генерации этого самого озона для целей народного хозяйства. Но аспирант оказался не промах и затребовал к озонатору еще и прибор для контроля уровня озона в воздухе. Ну а зачем, спросили аспиранта, «озон ведь полезен». Но тот остался верен себе «индикатора озона нет — работы нет». Храброй, уверенной в своих знаниях молодежи посвящается! А тем кто не уверен — может быть статья и поможет.

Чем озон хорош?


Хорош он в первую очередь конечно же тем, что является основным защитником земли от жесткого ультрафиолета Солнца. Тонкий (около 3 мм — прим. SilverHorse «3 мм — это приведенная толщина озонового слоя, то есть толщина этого слоя, если весь озон в атмосфере Земли сконцентрировать на уровне моря при н.у.» = при температуре 273К/0С и давлении 105Па/1 атм — уточнение от tvl ) слой этого газа в стратосфере фильтрует УФ от 200 до 315 нм (пик поглощения 250 нм).

Благодаря очень высокой окислительной активности озон используется во многих отраслях промышленности и медицины. В качестве примера можно привести водоподготовку, где пропускание озона через загрязненную воду позволяет убирать из нее железо и марганец (обезжелезивание и деманганация):

2Fe2+ + O3 + 5H2O → 2Fe(OH)3(осадок) + O2 + 4H+
2Mn2+ + 2O3 + 4H2O → 2MnO(OH)2(осадок) + 2O2+ 4H+

Озон окисляет растворенный сероводород в воде до сернистой кислоты:

3O3 + H2S → H2SO3 + 3O2

Озон нейтрализует цианиды в пирожных, переводя их в безопасные цианаты (а дальше и вообще в углекислый газ):

CN- + O3 → CNO- + O2

Этот способ можно использовать на аффинажных предприятиях (= по добыче золота и серебра).

Озонирование довольно активно используется в водоподготовке (как замена хлору), т.к озон не образует опасных хлорорганических соединений и не остается в воде после обработки (прим. — но если в воде есть бромиды (вроде «армейского брома») то обработка озоном может привести к образованию канцерогенного бромата). Там где есть достаточное количество электроэнергии — озон «препарат выбора» для обеззараживания воды. Не требует затрат на транспортировку, на специальное оборудование для хранения опасных газов, и никак не меняет органолептические качества воды (вкус и запах).

Озон может убивать бактерии/грибы/насекомых, чем активно пользуются, например для дезинфекции белья в больницах/дезинфекции операционных, для обработки бассейнов и бань (+ морских кораблей), для очистки воздуха пищевых производств от спор дрожжей и плесени, для ликвидации возбудителей лямблиоза и криптоспоридиоза в воде. Озоном, в конце концов уничтожают жучков в зерне.

Прекрасный окислитель, озон вполне может быть использован для дезодорирования помещений/предметов после пожара, для отбеливания тканей, древесины, бумаги (как замена хлору). Озон используется при травлении пластмасс, чтобы увеличить адгезию красителей и чернил. Интересное применение — удаление остатков пестицидов из фруктов и овощей.

Чем озон плох?


А плох он тем же, чем и хорош. Своей высокой окисляющей способностью. Именно благодаря этому происходит ускоренное старение полимеров, особенно резин (натуральный каучук, нитрильный каучук и стирол-бутадиеновый каучук). Изделия растрескиваются, теряют эластичность и т.д. и т.п. Поэтому в полимеры, работающие в условиях повышенного содержания озона добавляют «антиозоновые» добавки (в основном воски, которые создают защитную пленку). В жизни примером «озоновых трещин» могут стать топливные шланги в моторном отсеке. Озон там образуется из-за работы электрических компонентов с искрением в них (щетки, электромеханические реле, контакторы и т.п.).

Так же как расправляется с микроорганизмами и резинами, озон может расправится и с легочной тканью человека.

Традиционно принято считать, что «любой природный запах свежести» — это озон. Хотя, если уж начистоту, мне запах озона напоминает запах хлора, который далек от понятия «приятно». Есть мнения, что свежесть воздуха около моря — это заслуга озона. На самом деле — это запах связан со старым добрым диметилсульфоксидом (лекарственное средство димексид, ага). Запахи это вообще материя такая странная, неуловимая…

В общем, если озон стратосферный — друг и спаситель Земли, то озон, который находится в тропосфере (т.е. «тропосферный» или «приземный») — яд и загрязнитель воздуха.


Тропосферный озон оказывает влияние в основном на легкие при вдыхании, хотя при определенных условиях может оказывать и раздражающее действие на кожные покровы. «Газовая атака» может выражаться в следующих симптомах:

— Раздражение дыхательной системы: кашель, раздражение горла и/или неприятные ощущения в груди. В группу риска попадают и люди, проводящие много времени на улице у которых повышается восприимчивость к респираторным инфекциям.
— Снижение физиологической активности легких, сложность с глубоким и энергичным дыханием. Озон заставляет мышцы дыхательных путей сжиматься, что задерживает воздух в альвеолах, а в итоге появляются хрипы и одышка
— Воспаление и повреждение слизистой оболочки легких. При отравлении озоном в течении нескольких дней поврежденные клетки отмирают так же, как кожа после загара. Но если этот тип воспаления повторяется в течение длительного периода времени (месяцы, годы и т.п.), на ткани легкого образуются рубцы, что в итоге приводит к потере определенной части функционала легкого.
— Обострение хронических заболеваний. Наиболее уязвимы для озона люди с хроническими респираторными заболеваниями, вроде астмы, хронической обструктивной болезни легких, рака легких и т.п. При повышении уровня озона у астматиков возрастает количество приступов, они становятся более чувствительны к различным аллергенам в воздухе.

На картинке ниже показано взаимодействие озона с дыхательной жидкостью и клетками легких


Острые и хронические последствия для здоровья и роль озона в заболеваемости и смертности обобщены в документе ВОЗ. Исследования последних лет показывают, что ежедневное воздействие высоких уровней озона может вызвать повреждение ДНК у операторов в копировальных центрах. Особое внимание многие авторы обращают на опасность повышенного содержания озона для детей из-за более высокого потребления воздуха на килограмм массы тела. EPA США (за 2017) утверждает, что длительное воздействие озона в высоких концентрациях приводит к постоянному повреждению легочной ткани. В качестве примера факт, что увеличение максимальной концентрации озона за 1 ч на 10 мкг/м 3 приводит к увеличению смертности на 0,21% без учета других загрязнителей воздуха. Исследование показало, что сокращение концентрации озона в городах на одну треть спасло бы примерно 4000 жизней в год. Сюда же информация о том, что один только тропосферный озон вызывает приблизительно 22 000 преждевременных смертей в год в 25 странах Европейского союза.

Теоретически, большая часть людей могут обнаружить присутствие ~0,01 мкмоль/моль озона в воздухе, благодаря резкому запаху, напоминающему запах хлора. Если в воздухе содержится от 0,1 до 1 мкмоль/моль озона в воздухе — тогда возникают головные боли, жжение в глазах и раздражение дыхательных путей.

Источники тропосферного озона


В городских условиях озон чаще всего образуется в результате реакции между летучими органическими соединениями и оксидами азота в присутствии ультрафиолета солнечного света (фотохимическая реакция). Летучая органика (VOC по английски) — это любые органические вещества, которые кипят при низкой температуре и соответственно легко испаряются из жидкой или твердой формы и поступают в окружающую среду. Сюда относится формальдегид, бутан, бензол, метиленхлорид, стирол, лимонен и т.д. и т.п. Тысячи их. Считается, что предшественниками тропосферного озона являются СО (угарный газ), летучая органика и оксиды азота (NOx). Основными поставщиками прекурсоров являются выхлопные газы автомобилей, промышленные выбросы и химические растворители (+ курильщики). И хотя прекурсоры озона часто возникают в городских районах, ветер может переносить NOx на сотни километров, и добавить «озоньку» даже в достаточно отдаленных районах крайнего Севера.

Тропосферный озон начинается с того, что угарный газ или летучая органика окисляется с помощью гидроксильного радикала. В случае СО получается нестабильный радикальный аддукт *HOCO, который в реакции с кислородом воздуха образует пероксидный радикал, а летучие углеводороды так те сразу дадут пероксосоединения.

HO* + CO = *НОСО
*НОСО + О2 = НО2* + СО2
R*+O2 = RO2*

Затем пероксидные радикалы начнут реагировать с оксидом азота NO c образование оксида азота NO2 и старого доброго гидроксильного радикала с которого все началось.

НО2* + NO = *OH + NO2
RO2* + NO = NO2 + RO*

Ну а дальше уже получившийся NO2 под воздействием оставшегося после прохождения стратосферного озонового слоя ультрафиолета будет распадаться обратно на NO и атомарный кислород О.

NO2 + hv = NO + O, λ <400 нм

А атомарный кислород будет превращаться в озон.

О + O2 = O3

И так по кругу много много раз.


Лимитирующим соединением в этих реакциях является NO2. Если вместо NO2 будет преобладать NO, то пероксорадикалы НО2* будут реагировать друг с другом и образовывать пероксиды, а не озон.

Описанный механизм, фактически, является механизмом образования фотохимического смога. Эта напасть образуется в результате фотохимического окисления соединений, выбрасываемых с автомобильными выхлопами и выбросами промышленных предприятий. Поэтому самые высокие уровни загрязнения воздуха озоном отмечаются в солнечную погоду, в утренние часы.

Кроме «фотохимического» озона, в роли источников этого газа могут выступать искрящие контакты, щетки электродвигателей, т.е. все объекты в которых имеет место электрическая дуга (в т.ч. и сварщики, с их дуговой сваркой) или высокое напряжение. Именно благодаря высокому напряжению к «озоногенераторам» относятся ионные очистители воздуха, электростатические пылеуловители, лазерные принтеры, копировальные аппараты и МФУ. Хотя принято считать, что наибольший вклад все-таки привносит воздух извне, поступающий в комнату через окна/двери, вентиляцию и щели в стенах. Соотношение концентрация озона внутри/снаружи помещения может варьироваться от 0,1 до 0,7 в зависимости от воздухообмена и используемых в стенах материалов. Причем интересно, что жители домов без централизованных систем вентиляции подвергаются большему риску нахвататься озона, чем те, у кого такие вентиляции есть.

Что делать ?


Что делать? Во-первых сделать индикаторные бумажки на озон и периодически контролировать его содержание в помещении. Бумажки делаются достаточно просто, все что нужно — найти иодид калия (например, тут) и крахмал (кукурузный, картофельный и т.п.). В 100 мл дистиллированной воды растворяем чайную ложку крахмала (~5 г). Лучше делать это в стакане на 250 мл или другой подходящей цилиндрической емкости, которую можно греть. Далее нагреваем жидкость в стакане при постоянном перемешивании градусов до 80-90. Крахмальный клейстер начинает загустевать, засыпаем туда четверть чайной ложки иодида калия (~1 г), тщательно перемешиваем и охлаждаем. Затем полученной пастообразной массой намазываем с двух сторон полоску (размером, например, 20х70 мм) фильтровальной бумаги («промокашка») и оставляем сушиться в темноте на сутки. Высохшую бумагу упаковываем в герметичный зип-пакет и прячем в темную банку для защиты от солнечных лучей.

Теперь о том, как использовать наши индикаторы. Перед использованием бумажек необходимо убедиться, что в наличии имеется прибор для измерения влажности (например, копеечный китайский гигрометр или отечественный аналоговый психрометр ВИТ, который можно встретить в магазинах). Если влажность есть чем измерить — беремся за самодельные полоски. Перед использованием их желательно обрызгать дистиллированной водой из пульверизатора и развесить в различных местах комнаты. Бумага может выдерживаться (экспонироваться) в течение 8 или более часов. Для наблюдения показаний бумажного индикатора нужно каждый раз его сбрызгивать водой. Оцениваем изменение цвета.

Дальше вступает в дело т.н. «шкала Шёнбейна». Названа она в честь Кристиана Фридриха Шёнбейна, который собственно и назвал это химическое соединение кислорода озоном. А попутно придумал способ идентификации нового газа с помощью вытеснения иода из иодида калия.

2KI + O3 + H2O = 2KOH + O2 + I2

Сегодня этот метод используется в т.н. «бумажках Шёнбейна» (фактически, обычная йодокрахмальная бумага). Принцип работы этого индикатора основан на том, что озон окисляет иодид-ион в свободный йод, а уже йод реагирует с крахмалом и придает ему сине-фиолетовую окраску в зависимости от концентрации озона (чем темнее цвет, тем больше озона присутствует). Для точной оценки используется вот такая шкала (картинка кликабельна).


Определяем число Шёнбейна по цветовой шкале, считаем, если нужно среднее значение (для нескольких бумажек) и преобразовываем значение в концентрацию озона (частей на миллиард, 1 ppb = 1 мм³/м³) с помощью номограммы ниже (картинка кликабельна). Она учитывает поправку на относительную влажность.


В качестве примерного ориентира концентраций озона можно использовать табличку ниже:


для тех кому бумажек мало

для анализа содержания озона можно прикупить газоанализатор. Большая часть из них работает основываясь на измерении поглощения озоном УФ излучения ртутной лампы низкого давления на длине волны 254 нм


Когда озон измерен, самое время задуматься о том, что теперь с ним делать. Лучший вариант — переместиться куда-нибудь территориально (на дачу, например). Связано это с тем, что именно наружный воздух является основным источником озона внутри помещений. В зависимости от скорости воздухообмена/скорости распада озона его концентрация в помещении может составлять примерно от 30 до 70% от концентраций в наружном воздухе (при условии отсутствия антропогенных источников озона, вроде очистителей воздуха, лазерных принтеров или копиров).

Замечание от teakettle по поводу принтеров/копиров:

не все принтеры одинаково опасны
В настоящее время надо суметь найти лазерный принтер, загрязняющий воздух озоном. Это было актуально лет, примерно, 20 назад: тогда для заряда фотобарабана и переноса тонера на бумагу в них применялись коронаторы (коротроны, скоротроны — каждый переводчик переводил charge corona unit по своему) с рабочим напряжением 4,5-5 кВ, при котором возникал коронный разряд (который и обеспечил название детали и образование озона). В настоящее время в большинстве принтеров (копиров, МФУ) применяется ролик заряда под напряжением 1,3-1,7 кВ. Такого напряжения недостаточно для образования озона.
Коронаторы в лазерной печатающей технике встретить все еще можно, обычно при скоростях печати 70 страниц в минуту и выше, но обычно это немаленький такой шкаф, который мало кто поставит у себя под боком (он еще и шумит изрядно), либо в «инженерках» — копировальных аппаратах формата А0, тоже не особо распространенных. Самое забавное случалось при периодической замене озоновых фильтров в аналоговых копирах (в цифровиках почему-то обычно стояли ролики, уже тогда): аппарат работает нормально, меняем старый пыльный фильтр на новый — начинает вонять озоном, прекращает через несколько дней.


Если изменить свое местоположение не представляется возможным — остается с озоном бороться. Технологически, сегодня известны активные и пассивные методы удаления озона в помещении. Активные — это принудительный прогон воздуха в помещении через фильтры с активированным углем. Пассивные — это использование специализированных покрытий на стенах/потолке, способных снижать содержание озона в воздухе. На сегодня это открытая тема на острие науки. Чаще всего для этой цели используются неорганические материалы, например, краски/штукатурки на основе глин, глиняный и известняковый облицовочный камень, потолочные плиты на основе перлита, листы гипсокартона без армирующей бумажной стенки и т.п. Эти методы чаще всего сопряжены с высокими энергетическими и финансовыми затратами и не всегда обладают достаточной эффективностью (особенно в крупных мегаполисах).

Единого мнения о времени полураспада озона нет, что не удивительно, т.к. этот параметр будет зависеть от температуры, влажности, материала стен и т.п. Например, в герметичной камере с вентилятором, который постоянно перемешивает газ, период полураспада составляет около одного дня при комнатной температуре. По некоторым данным, при атмосферных условиях период полураспада озона может составлять от тридцати минут до двух часов.

Про наших маленьких друзей


Ну и самый перспективный, экологичный и дешевый вариант — использовать растения. Озон может удаляться растениями, выделяющими монотерпены. Активно поглощают озон и дитерпеноиды, выделяемые устьицами растений. В качестве примера можно привести листья табака, которые выделяют дитерпенол цис-абиенол. При поглощении озона через устьица листа начинается механизм окисления с активацией нескольких растительных антиоксидантных систем (ферментных и т.п.), что вместе уменьшает окислительный стресс и позволяет растениям пережить высокий уровень озона в воздухе. Если смотреть в сторону доступных комнатных растений, то чемпионами по очистке воздуха от озона являются следующие растения:

Хлорофитум хохлатый (Chlorophytum comosum, «растение-паук», «брызги шампанского»)
Сансевиерия трёхполосная (Sansevieria trifasciata, «тещин язык»)

Так что, если вдруг так случилось, что вы много времени проводите в местах скопления оргтехники или попали летом под фотохимический смог — обязательно держите рядом с собой иодокрахмальные полоски со шкалой Шёйнбейна и хотя бы одно упомянутое выше растение.

Замечание про другие виды загрязнений


В публикации посвященной растениям-поглотителям летучих органических соединений (которые, напомню, являются предшественниками появления приземного озона) я ничего не сказал про то, каким способом растения это делают. А надо бы.победители соцсоревнованияУбирают всю самую распространенную летучую органику (формальдегид, аммиак, пары бензола, трихлорэтилена, ксилола и толуола), не токсичны для котиков/пёсиков

Хамедорея изящная


Бамбуковая пальма (Rhapis excelsa)
Кстати, при прочих равных, именно бамбуковая пальма — оптимальнейший выбор для комнат с заядлыми курильщиками (!). Задавал кто-то такой вопрос в канале…

Общая площадь поверхность листьев растений, произрастающих на Земле, по приблизительным оценкам, составляет до 4 × 108 км2. Плюс на листве находится около 1026 бактериальных клеток. Листья растений способны адсорбировать или поглощать загрязняющие воздух вещества, а микробы на поверхности и/или в листьях (эндофиты) способны разлагать или превращать загрязняющие вещества в нетоксичные молекулы. На картинке ниже показано, как листья могут нейтрализовать оксиды серы, азота и формальдегид и переводить их в простую органику, аминокислоты или белки.

Например, в работе было проанализировано 217 травянистых и древесных видов на предмет эффективности поглощения NO2. Было установлено, что наиболее эффективные древесные растения — это Eucalyptus viminalis, Populus nigra, Magnolia kob u и Robinia pseudoacacia, а среди травянистых — Erechtites hieracifolia, Crassocephalum crepidioides и Nicotiana tabacum.

Сложная органика (вроде бензола) окисляется по орто- или мета-положениям и превращается в полезные (людям) полифенолы.


Помимо летучей органики, листья конечно же задерживают твердые частицы (в том числе и РМ2.5). Причем на накопление очень влияют в основном физические характеристики листьев (форма листьев, количество волосков и устьиц). Например, хвоя Pinus sylvestris способна накопить до 18 000 минеральных частиц на мм2 хвои. Из комнатных растений первенство принадлежит плющам (семейство Hedera), которые способных захватить до 17000 частиц на мм2. лучший пылезахватчик для дома

Интересно, что по отношению к наночастицам РМ2.5 более активны растения с листьями в виде игл. Возможно это объясняется большим количеством игл по сравнению с количеством плоских листьев, и кроме того, очень большую роль играет наличие слоя воска, покрывающего лист и играющего роль адгезива для приклеивания твердых частиц. Также хорошей задерживающей способностью по отношению к твердым аэрозолям могут обладать все растения с высокой степень «оволоснения» листьев (Catalpa speciosa, Broussonetia papyrifera и Ulmus pumila, см. статью в Nature). Все упоминания об фиксации твердых частиц относятся в основном к листьям растений и не известно, могут ли микробы расщеплять накопленные на листьях частицы для дальнейшего использования в метаболизме растений. Это отдельная, неизученная пока, тема.

Несмотря на множество сугубо технических подходов для очистки воздуха (адсорбенты, каталитическое окисление, хемосорбция и катализ), постоянно идет поиск увеличения эффективности и, одновременно, снижения стоимости очистки воздуха. И все больше исследователей сходится в том, что лучше всего для этой задачи подходят леса (удивительно, да? 🙂 ). Поэтому достаточно активно финансируются работы, направленные на изучение биоремедиации (= использования организмов для накопления, разложения или превращения опасных веществ в менее токсичные или нетоксичные), и здесь уже фиторемедиация (использование растений в качестве биофильтров) занимает видное место в развитых странах.

Растения-адсорберы ртутных паров из воздухаМогут ли растения очищать воздух, загрязненный парами ртути (например, от разбившегося термометра) ?

Эта тема достаточно непростая. Пары ртути — это, фактически, элементарный металл. Листья некоторых растений способны поглощать газообразную ртуть через устьица листа. В статье исследователи на примере злаковых растений установили, что поглощение ртутных паров листом увеличивается с повышением концентрации паров, температуры и освещенности. Листья также способны поглощать ртуть после осаждения микрокапель на поверхности листьев. Но несмотря на присутствие определенного эффекта, чаще всего растения используются только для биоиндикации загрязнения ртутными парами, а не для очистки от них. Наиболее близким к «комнатному ртутному био-фильтру» можно считать использование такого интересного растения, как тилландсия уснеевидная (испанский мох), с помощью которого удалось снизить уровень ртутных паров в бразильских магазинах торгующих золотом. Так что пока это самый оптимальный вариант для использования в качестве комнатного вазона :). Кстати, именно это растение используют для создания кукол Вуду.



Вместо заключения


Наблюдая за постепенным ухудшением экологической ситуации в крупных городах (в первую очередь - по воздуху) и за последовавшей гонкой кондиционеров/масок/HEPA-фильтров я удивлялся тому, как человек делает все, чтобы усложнить себе жизнь. И выбирает для решения проблемы не самое простое, а самое сложное решение. Так и с загрязнением воздуха. Казалось бы, с давних пор известно, что лучше всего чистит воздух - растения, зачем изобретать велосипед. Но нет же, как вырубали, так и вырубают леса и деревья внутри городов, ради строительных площадок для торговых центров (пустующих потом). В Беларуси сначала вырубили снегозаградительные посадки около крупных трасс, чтобы буквально через лет десяток кричать с трибун «надо садить заградительные лесополосы». Теперь вот активно вырезают деревья в центре города или «кронируют» так, что потом остается голый чурбан пару метров высотой. Думаю эта вакханалия тоже продлится недолго и окончится бесславно (как и все начинания безграмотной чиновьичьей братии). Ну а читателям еще раз напомню, что сегодня основной тренд в очистке воздуха — это не новомодный кондиционер, а живые растения. Комнатные, лесные. Привычные и любимые нами с детства. О них и буду периодически писать в своем телеграм-канала. Подписывайтесь, если интересно!

Disclaimer: Посмотрел я на обсуждение китайских озонаторов в комментариях и решил еще раз всем напомнить. ОЗОН — СИЛЬНЕЙШИЙ ОКИСЛИТЕЛЬ! ОЗОН — ЯД! Работа с ним требует особой осторожности, и распадается он НЕ МГНОВЕННО! Десять раз подумайте, перед тем, как использовать мощный озонатор в квартире. Легкие сгорят быстро 🙁

Использованная литература

Weschler, C.J., 2016. Roles of the human occupant in indoor chemistry. Indoor Air 26,
6–24.
Fenn, M. E., Dunn, P. H., and Durall, D. M. (1989). Effects of ozone and sulfur dioxide on phyllosphere fungi from three tree species. Appl. Environ. Microbiol. 55, 412–418.
Jud, W., Fischer, L., Canaval, E., Wohlfahrt, G., Tissier, A., and Hansel, A. (2016). Plant surface reactions: an opportunistic ozone defence mechanism impacting atmospheric chemistry. Atmos. Chem. Phys. 16, 277–292.
Sharma, M., and Hudson, J. B. (2008). Ozone gas is an effective and practical antibacterial agent. Am. J. Infect Control. 36, 559–563. doi: 10.1016/j.ajic.2007.10.021
Vainonen, J. P., and Kangasjarvi, J. (2015). Plant signaling in acute ozone exposure. Plant Cell Environ. 38, 240–252. doi: 10.1111/pce.12273
Wan, W., Manning, W. J., Wang, X., Zhang, H., Sun, X., and Zhang, Q. (2014). Ozone and ozone injury on plants in and around Beijing, China. Environ. Pollut. 191, 215–222. doi: 10.1016/j.envpol.2014.02.035
WHO (2006). WHO Air Quality Guidelines for Particulate Matter, Ozone, Nitrogen Dioxide and Sulfure Dioxide. Geneva: WHO Press, World Health Organization.
Zhao, H., Wang, S., Wang, W., Liu, R., and Zhou, B. (2015). Investigation of ground-level ozone and high-pollution episodes in a megacity of eastern China. PLoS ONE 10:e0131878. doi: 10.1371/journal.pone.0131878

Самодельный автомобильный ионизатор воздуха | Каталог самоделок

Вы никогда раньше не интересовались, почему в маленьких помещениях так часто бывает душно. Всё потому что воздухом с преобладанием молекулярного газа дышать тяжелее, чем ионизированным кислородом. А в закрытых помещениях ионов воздуха в 10 – 15 раз меньше, чем на открытом воздухе. К тому же любые электрические приборы поглощают отрицательно заряженные частицы из воздуха.

Ну, а через системы вентиляции и отопления автомобилей проходит и вовсе мёртвый воздух. Возможно, из-за воздуха лишённого ионов кислорода, вас за рулём машины так часто и клонит в сон. Впрочем, есть смысл подумать, об установке прибора для ионизации воздуха в любом случае. Поскольку, вдыхая богатый ионами воздух, можно делать профилактику болезней дыхательных путей, кроветворных органов и сердечно-сосудистой системы.

Ещё одна, немало важная, польза от ионизатора заключается в том, что он достаточно хорошо устраняет неприятные запахи. Поэтому, если в салоне машины кто-то курит, то и в этом случае пригодится ионизатор, он же быстро удаляет зловоние от табачного дыма.

Хватит рассуждать, пора приступать к делу. Ведь ионизатор имеет совсем простую конструкцию, и его не сложно собрать самому. Для сборки самоделки понадобятся доступные детали, которые можно найти дома или дёшево купить.

Прибор, который мы будем собирать, состоит из трёх отдельных частей.

  1. Импульсный генератор.
  2. Повышающий трансформатор.
  3. Умножитель напряжения.

Теперь нужно посмотреть, как отдельные части ионизатора соединены вместе на схеме, и узнать какие запчасти понадобятся для его сборки.

Импульсный генератор собран на микросхеме интегрального таймера NE555, которая стоит всего 0,3 – 0,5 доллара. Микросхема имеет два режима работы: высокоточный таймер и

генератор прямоугольных импульсов. В данной схеме она подключена для работы во втором режиме.

Все подключённые до микросхемы резисторы (R2 на 1 кОм и R3 около 3 кОм), конденсаторы (C1 на 10 пФ и C2 около 3 пФ) образуют времязадающую RC-цепочку. Резистор R1 на 5 – 10 Ом ограничивает ток на затвор полевого транзистора IRL3705. Повышая ёмкости конденсаторов или уменьшая сопротивления резисторов RC-цепочки можно уменьшить частоту работы генератора, и наоборот. Хотя это не так важно для работы ионизатора.

Гораздо важнее подобрать полевой транзистор. Так как собираемый генератор является однотактным, то вся нагрузка ложится на один ключ – транзистор. Поэтому мало того, что транзистор должен быть подобран достаточной мощности (свыше 70 Вт), а также его потребуется закрепить на теплоотводе – радиаторе.

Повышающий трансформатор должен иметь первичную обмотку с 7 – 8 витками провода диаметром 0,8 мм, и вторичную обмотку с 700 – 800 витками провода диаметром не меньше 0,1 мм. Низковольтную первичную обмотку трансформатора совсем просто намотать виток к витку, а высоковольтную придётся постараться уложить равномерно слоями по 70 – 80 витков. Также между слоями вторичной обмотки желательно прокладывать обмоточную изоляцию.

Сердечник повышающего трансформатора должен быть сделан из феррита, потому что трансформатор работает в импульсном режиме. Но, достать магнитопровод из такого материала совсем не сложно, поскольку маленькие трансформаторы, намотанные на ферритовом стержне, можно найти в старых блоках питания компьютера. Также они установлены в цоколях КЛЛ (экономных лампах), да и в другой импульсной аппаратуре, которая заселила сегодня каждый дом.

Умножитель напряжения, в нашем случае, четырёхкратно увеличивает напряжение с вторичной обмотки трансформатора. Собирается эта часть схемы из высоковольтных диодов и неполярных конденсаторов. Диоды можно купить, а можно забрать КЦ106 из умножителя напряжения строчной развёртки отечественного телевизора, или найти импортные 2CL72, 2CL73, R4000, R5000 в других умножителях. Конденсаторы нужно найти на рабочее напряжение свыше 3 кВ, и одинаковыми ёмкостями от 470 до 3300 пФ. Оптимально подойдут конденсаторы ёмкостями по 2200 пФ, и на напряжение 5 кВ или 6,3 кВ.

Собранный умножитель желательно залить эпоксидной смолой или свечным стеарином (парафином), чтобы избежать пробоя при близком расположении к другим частям ионизатора.

Концы проводочков, выходящие из умножителя, можно припаять к двум металлическим сеткам расположенным друг от друга на небольшом расстоянии, или просто залудив их, развести на расстояние 2 – 3 мм.

После соединения всех элементов схемы ионизатора вместе, готовый прибор необходимо поместить в пластмассовую трубку подходящего диаметра. Эта трубка-ионизатор в салоне машины будет лежать на боку, в удобном месте. Главное чтобы хватило длины выведенных наружу проводов для подключения прибора к сети питания машины.

Автор: Виталий Петрович.


Генератор озона: 6 шагов (с изображениями)

Как описано в шаге 2, озон не является очень стабильным веществом, которое может разлагаться без участия других партнеров в кислород. Следовательно, озон не может долго существовать в условиях окружающей среды и не может храниться без серьезных препятствий. Чтобы использовать его, его нужно сгенерировать на месте.

Есть три основных источника озона:

1 st ) В наших верхних слоях атмосферы озон накапливается в результате облучения кислорода энергичным ультрафиолетовым излучением.Высокоэнергетическое излучение разрывает связь O-O и образует два кислородных радикала, которые реагируют с другими молекулами кислорода с образованием озона. Вы можете найти много подробной информации об этом в Википедии. Вы можете купить генераторы озона на основе УФ-излучения в основном для дезинфекции воды (например, здесь), но для нашей предполагаемой цели дезодорации комнаты количество озона обычно слишком мало.

2 nd ) В присутствии оксидов азота и летучих углеводородов озон может накапливаться в нижних слоях атмосферы, что (в отличие от озона в верхних слоях атмосферы) вредно для людей, животных и растений.Это явление обычно называют «летним смогом». NO 2 (который может образовываться, например, в двигателях внутреннего сгорания, топочных системах отопления и т. Д.) Под действием УФ-излучения разлагается на NO и озон.

NO 2 → O + NO

O 2 + O → O 3

Этот процесс был бы по существу полностью обратимым, однако в присутствии углеводородов (например, только частично сгоревшее топливо) NO превращается снова в NO 2 .

R-CH 3 + 2 O 2 + 2 NO → R-CHO + 2 NO 2 + H 2 O

С улучшенными двигателями внутреннего сгорания и катализаторами выхлопных газов выбросы углеводородов и NO 2 (и, следовательно, летний смог) резко сократился.

3 rd ) Электричество: Вы знаете запах старого лазерного принтера при работе? Вы получите то же самое возле электрической дуги или возле места, куда во время грозы ударила молния. Общим для всех является то, что для ионизации воздуха используется высокое напряжение. Во время этого процесса может образовываться большое количество озона. В большинстве электрических генераторов озона на самом деле используются не электрические дуги (так как они плохи в обращении и приводят к быстрой деградации материала), а коронные разряды. Опять же, вы можете много прочитать об этих e.грамм. в Википедии.

Есть несколько довольно впечатляющих генераторов озона с электрическим приводом. Я решил использовать их, так как они довольно дешевые (около 30 долларов и даже меньше, если вы приобретете их из Китая), просты в обращении и генерируют поразительное количество ~ 10 г / час озона. Вначале это не кажется большим, но имейте в виду, что для дезодорации автомобилей достаточно 0,5 г / ч, а профессиональные генераторы для уборки помещений стремятся к 5-10 г / ч.

Сделайте генератор озона за 20 долларов.

Сделайте генератор озона за 20 долларов.
Нужен дешевый озон? Вот экспериментальный генератор озона, основанный на легкодоступных деталях, которые вы можете дешево построить, чтобы очистить воздух вокруг или избавиться от сильных запахов. Я думаю, что последнее понравится людям, которые выращивают экзотические травы в своих домах или живут во влажном климате, где плесень является проблемой.
Этот проект в целом работает хорошо, но его результат зависит от используемых компонентов. Это также очень простое экспериментальное устройство, поэтому вы создаете его полностью на свой страх и риск.



Этот проект генерирует озон с помощью коронного разряда. Это включает в себя создание электрического разряда высокого напряжения и последующее прохождение через него воздуха. Когда воздух проходит через корону, молекулы кислорода временно разделяются на отдельные атомы кислорода, и после выхода из короны они начинают рекомбинировать обратно в кислород (O2) и озон (O3). Поскольку озон нестабилен, он легко отдаст лишний атом кислорода всему, что будет его принимать, и это приведет к сильному окислительному эффекту, который может уничтожить запахи и убить переносимые по воздуху вирусы и плесень.
Озон имеет очень короткое время жизни, обычно снова превращаясь в кислород в течение часа.


Самый эффективный способ создания озона - коронный разряд. Чтобы создать управляемый коронный разряд, вы помещаете изолятор между двумя высоковольтными электродами. Без изолятора между электродами возникнет дуга, в результате чего будет образовываться озон, но при этом будет выделяться много тепла. Когда изолятор установлен, ток не может быть дуговым напрямую, и вместо этого заряд передается назад и вперед в стиле конденсатора, причем заряд проявляется в виде пурпурного коронного разряда.Это требует использования переменного тока, и вы можете получить больше коронного разряда на меньшей площади, используя высокочастотный переменный ток


Очень распространенный метод получения короны в очень компактной форме - использование коронной пластины. Это кусок тонкой керамики или стекла с электродом на каждой стороне, который отражает другую сторону без значительного перекрытия. Когда на электроды подается высокое напряжение, в тех точках, где верхний и нижний электроды соприкасались бы, если бы изолятор не мешал, образуется линия коронного разряда.Такое расположение чрезвычайно эффективно, поскольку изолятор может быть очень тонким, что позволяет использовать гораздо более низкое напряжение, обычно от одного до двух киловольт на миллиметр.
Изоляционный материал должен выдерживать высокое напряжение, коронный разряд и озон, поэтому обычно используется стекло или керамика, а керамика является наиболее распространенным выбором. Электроды также должны быть способны выдерживать тяжелую корону и озоновую среду и в идеале должны быть из нержавеющей стали, при этом алюминий также является вполне подходящим.


Это пример типичной изготовленной коронной пластины. Нижний электрод зеркально расположен сзади, так что перекрытие минимально, а высокое напряжение подключается к пластине с помощью тех же пружинных зажимов, которые удерживают его на месте.


Как видите, керамика очень тонкая - менее миллиметра. Одним из основных преимуществ керамических пластин является то, что они обладают очень высокой диэлектрической прочностью, что в основном означает, что они могут выдерживать гораздо более высокое напряжение без образования дуги.


Это было результатом эксперимента, который я провел с кусочком очень тонкого ламината печатной платы с протравленными медными электродами с обеих сторон. Он проработал несколько часов, и корона заметно разрушила смолу, которая скрепляет стекловолокно, пока вдруг не возникла дуга. Когда пластина выходит из строя, ток будет стремиться пройти через одну небольшую точку и вызвать много тепла в этой области.


В моих поисках подходящего тонкого изоляционного материала для изготовления дешевых коронирующих пластин мне совершенно не удалось найти тонкий керамический лист по доступной цене.Вместо этого я обнаружил, что стеклянные предметные стекла довольно хороши, их толщина составляет около 1 мм. Я также пробовал большие скользящие крышки, которые были очень хрупкими, толщиной 0,2 мм, но на них было очень трудно наложить электроды, не сломав их, и они также вышли из строя электрически при напряжении около 2 кВ.


Есть несколько вариантов расположения электродов, которые определяют количество линий коронного разряда и, следовательно, выход коронного разряда, хотя это также будет определяться допустимым выходным током вашего источника высокого напряжения.
Я показал два расположения электродов: желтая лента представляет нижний электрод, а синяя - верхний. Я еще раз упомяну, что не должно быть чрезмерного перекрытия, поскольку любое перекрытие просто пропускает переменный ток, как конденсатор, без образования короны.
В вышеупомянутых конструкциях двухчастная версия дает две линии короны (одна верхняя и одна нижняя), а трехчастное расположение электродов дает четыре линии короны. Однако сначала попробуйте простую двухэлектродную версию, так как ее намного проще сделать.


Для своего прототипа я использовал самоклеящуюся алюминиевую фольгу. Я начал с нанесения кусочка на половину стеклянной пластины, как показано выше.


Затем я использовал острый нож, чтобы отрезать и отделить концы с обеих сторон, чтобы не было риска возникновения дуги вокруг стороны стекла, если электроды были слишком близко к краю.


Затем я использовал нож, чтобы обрезать лишнюю фольгу, разрезая ее по стеклу. (Должен добавить, что это довольно приятное действие нарезки.)



Затем я помещаю идентичный электрод с другой стороны, стараясь точно выровнять края с обеих сторон без слишком большого перекрытия.


К алюминию очень трудно приклеивать провода, поэтому я просто зачистил несколько тонких многожильных проводов и сформировал петли.


Затем наклеил их на электроды алюминиевой лентой. это должно быть достаточно надежным, так как ток очень низкий.


Самым простым источником умеренно высокого напряжения был комплект с холодным катодом, который продавался для модификации корпусов ПК.Я купил свой на онлайн-сайте ebuyer в Великобритании, и он поставлялся с двумя довольно аккуратными 12-дюймовыми (300 мм) синими лампами с холодным катодом.


Большинство этих источников питания с холодным катодом 12 В очень похожи внутри. Они имеют простой драйвер двухтактного трансформатора с обмотками обратной связи и выход высокого напряжения, который обычно делится на два выхода с помощью конденсаторов высокого напряжения, которые также служат для ограничения тока через каждую трубку.


Я отключил два выходных конденсатора, поскольку они мешали работе.


И подключил свою домашнюю коронирующую пластину непосредственно к выходу высоковольтного трансформатора.


При включении с обеих сторон, где встречаются электроды, должна появиться тонкая линия пурпурного коронного разряда. Если это всего лишь несколько пятен короны, вы можете попробовать повысить напряжение питания с 12 В до 14 В, хотя повышение напряжения может вызвать внутреннюю неисправность высоковольтного трансформатора. Эти маленькие блоки питания не предназначены для такой работы в разомкнутой цепи, поэтому не нажимайте на них слишком сильно.
На этом этапе вы должны почувствовать запах озона, как свежий запах, немного напоминающий хлорный отбеливатель (также являющийся сильным окислителем).


А вот и готовый агрегат. В нем используется стандартный корпусный вентилятор на 12 В, который проталкивает воздух через корону и смешивает образующийся озон с воздухом помещения. Пластина для коронирования прикреплена к вентилятору с помощью двух полосок для связывания, которые обычно используются для скрепления документов. Я вставил в него пустую стеклянную пластину, чтобы совместить две части, затем приклеил их к вентилятору смолой.(Приветствует Адама Эглионби за предложение по монтажу.) Было бы неплохо подобрать подходящий монтажный зажим, особенно тот, который также обеспечивает соединения с пластиной.
Я запитал всю сборку от обычного линейного подключаемого блока питания, рассчитанного на 12 В 500 мА. Я намеренно использовал нерегулируемый источник питания, работающий с нагрузкой ниже полной, чтобы попытаться немного поднять выходное напряжение для лучшей короны.
Он работает хорошо, и вскоре в мою большую квартиру проникает сильный запах озона, что означает, что на самом деле генерируется слишком много озона для жилого помещения.Выход можно приручить, если немного снизить напряжение. Вы должны иметь возможность измерить выброс озона, глядя на корону в темной комнате. Для низких уровней на пластине могут быть даже несколько небольших пятен.
В качестве альтернативы вы можете включить устройство с таймером, чтобы периодически включать и выключать его в различные моменты в течение дня.


Я добавил резистор на 100 Ом 1 Вт последовательно с вентилятором, который я использовал, чтобы он работал тише за счет воздушного потока. Это необходимо только в том случае, если вы хотите использовать сборку в тихом месте, где свист вентилятора может вызвать раздражение.
Хотя в этом устройстве используется высокое напряжение, он работает с низким током и высокой частотой, поэтому прикосновение к стороне высокого напряжения не представляет особой опасности. Помните, что если что-то пойдет не так, высокое напряжение может вызвать дугу и вызвать продолжительное тление всего, что вышло из строя. Поэтому убедитесь, что устройство не используется рядом с легковоспламеняющимися материалами.


Как сделать собственный генератор озона

Если у вас дома плесень, плесень или неприятный запах, генератор озона может быть решением, которое вы ищете.Возможно, вы слышали некоторые негативные отзывы об озоне, и некоторые из них верны. Однако реальность такова, что озон может иметь важное значение для здоровой окружающей среды и замечательно убивать потенциально вредные бактерии, а также дезинфицировать воздух. Вы можете создать свой собственный генератор озона из вещей, которые у вас, вероятно, есть дома, и пары вещей, которые вам нужно будет купить. Это простое руководство проведет вас через необходимые шаги.

Шаг 1 - Покупка трансформатора

Прежде чем вы сможете сделать самодельный генератор озона, вам сначала необходимо приобрести трансформатор.Вам необходимо купить трансформатор на напряжение от 3000 до 15000 В. Чаще всего эти типы трансформаторов используются в неоновых вывесках. Поэтому посетите местный магазин вывесок или другой магазин электротоваров, который продает эти типы, и купите один.

Шаг 2 - Отрежьте фольгу для большой банки

Отрежьте кусок алюминиевой фольги так, чтобы он поместился на дно большой банки. Сделайте фольгу достаточно большой, чтобы она лежала ровно на дне, но выступала по сторонам на пару дюймов или около того.

Шаг 3 - Поместите полоску в меньшую банку

Так же, как вы сделали с большой банкой, отрежьте и поместите кусок алюминиевой фольги в маленькую банку. Опять же, убедитесь, что фольга поднимается вверх на пару дюймов изнутри.

Шаг 4 - Расставьте банки

Не перемещая алюминиевую фольгу в большой банке, поместите меньшую банку в большую. Затем возьмите и поместите их в центр деревянного бруска 2x2 фута. Этот предмет должен лежать на ровной и устойчивой поверхности.

Шаг 5 - Подготовка трансформатора

В большинстве случаев трансформатор будет поставляться с очень короткими проводами, поэтому вам придется зачистить и подключить более длинные удлинители. Отрежьте и соедините куски удлинительного провода длиной от 12 до 14 дюймов и закрепите соединения изолентой. Затем подсоедините другой конец проводов к зажимам из крокодиловой кожи.

Шаг 6 - Установите и установите трансформатор

Поместите трансформатор на кусок дерева рядом с банками. Затем осторожно прикрепите два зажима из крокодиловой кожи к кусочкам фольги внутри каждой банки, по одному к каждой полоске фольги.Не допускайте соприкосновения оголенных проводов, иначе может возникнуть электрическая искра и пожар.

Шаг 7 - Подключите трансформатор

Наконец, подключите трансформатор к розетке или другой электрической розетке. Если трансформатор не поставлялся с переходником вилки, вам нужно подключить его к трансформатору и закрепить соединения изолентой.

Если самодельный генератор не отвечает, вы можете отсоединить зажимы типа «крокодил» и проверить провода, чтобы убедиться, что трансформатор и розетка работают правильно.

опасностей самодельного генератора озона - Контроль повреждений 911

Если вы ничего не знаете об озоне или генераторах озона, возможно, вы ищете способы создания генератора озона. Генератор озона удаляет запахи, поэтому это полезный инструмент. Конечно, есть также способы построить генератор озона дома. Однако это очень сложно. Даже поиск того, как построить генератор озона для охоты или как создать генератор озона холодной плазмы, может быть сложным! Суть в том, что вам не следует пытаться создать его самостоятельно.Изготовить генератор озона дома может быть дешево, но многое может пойти не так.

Хотя генераторы озона могут быть довольно дорогими, не стоит просто обходить их стороной и делать свои собственные. Это может показаться хорошей идеей и может быть дешевле, но многое может пойти не так, если вы попытаетесь построить свой собственный генератор озона дома. Когда речь идет об озоне, обязательно должны присутствовать электрические заряды. Из-за электричества можно легко получить шок.

Он становится опасным не только из-за электричества, но и создает опасность пожара.Кроме того, озон и так достаточно опасен. Проблема с генераторами озона в том, что их обычно приходится оставлять включенными на несколько часов. Если вы не соблюдаете электротехнические нормы или правила пожарной безопасности, вы можете увидеть опасный пожар, начинающийся вокруг вашего самодельного генератора озона.

Чем опасен озон?

Озон опасен по многим причинам, но главная причина в том, что он очень реактивен по отношению к органическим материалам. «Органический» - это, конечно, еще один способ сказать «живой».Это означает, что он поражает людей, животных, растения и микробы. Озон состоит из заряженных молекул с атомами кислорода, содержащих их три вместо двух.

Из-за этого электрического заряда молекулы озона будут пытаться избавиться от этого нестабильного третьего атома. Всякий раз, когда он взаимодействует с органическим материалом, он проталкивается вдоль клеток и прикрепляет их к этим клеткам. Это повреждает саму клетку и может вызвать множество проблем для всех или всего, кто ее вдыхает. У людей и животных это вызывает воспаление легких и повреждение дыхательной системы.Под воздействием озона растения увянут и погибнут.

Вот почему вы никогда не должны вдыхать озон, концентрированный или какой-либо другой. Людям с заболеваниями легких тоже будет тяжелее. Убедитесь, что вы запускаете генератор озона в незанятом месте. Уберите из комнаты всех домашних животных, растения и других людей, если вы решите использовать их. Однако это следует делать только с генератором озона, выпускаемым в розницу. Не рекомендуется делать его самостоятельно, но существует множество способов безопасного использования генератора озона.

Опасности самодельного генератора озона

Изготовление самодельного генератора озона сопряжено со множеством опасностей. Генераторы озона не очень дороги. Если вас очень беспокоит запах, убивает плесень и другие микробы, купите такой. Когда дело доходит до этих вещей, также можно использовать профессионалов. Если вы думаете о том, чтобы сделать генератор озона самостоятельно, подумайте об опасностях.

Главное, о чем вам нужно беспокоиться при работе с самодельными генераторами озона, - это создание жесткой искры.Эта жесткая искра заставит молекулы кислорода зарядиться, чтобы получить дополнительный атом кислорода. Для создания этой жесткой искры требуется высокое напряжение, поэтому, если ее не удержать должным образом, она может легко вызвать пожар. Это особенно верно, поскольку вы должны оставлять его включенным на 3-6 часов за раз.

  • Сложная конструкция.

Наряду с пожарной опасностью есть собственно строительство. Есть специальные материалы, которые нужны для создания генератора озона.Например, вам понадобится оргстекло, коронирующие пластины, катодные комплекты, микрочипы и многое другое. Вам также понадобятся предметы для передачи электричества, такие как провода, батареи или трансформатор, чтобы на самом деле производить жесткие искры для образования озона. За этим стоит много науки, и это просто не стоит вашего времени.

  • Может не покрывать всю комнату.

Когда вы ищете генератор озона, вы должны учитывать размер комнаты, в которой вы собираетесь его использовать.Они могут производить разное количество озона, и большие комнаты нуждаются в более мощных генераторах. Самодельный генератор озона, скорее всего, не будет производить достаточно озона, чтобы покрыть всю комнату. Это означает, что запах или микроб, который вы хотите убить, переживут изгнанный озон.

Заключение

Генераторы озона - одно из лучших средств, которое вы можете использовать для удаления запахов и борьбы с плесенью и вредителями. Он не заменит профессионала, но поможет в долгосрочной перспективе. Вы можете подумать, что можете сделать его дома, но они намного опаснее, чем обычный генератор озона.Их не только чрезвычайно сложно сделать, но они также могут вызвать возгорание и могут оказаться не такими эффективными, как вы надеетесь.

Если вы хотите удалить запахи из комнаты, просто купите генератор озона. Озон сам по себе достаточно опасен, поэтому не стоит добавлять дополнительные опасности к операции. Когда дело доходит до генераторов озона, существует множество вариантов. Если вы не хотите покупать его или нанимать профессионала, вы всегда можете арендовать генератор озона. Есть много вариантов, поэтому не прибегайте к опасному самодельному генератору, чтобы избавиться от этих неприятных запахов!

Генератор озона

: что вам не говорят производители

Отзыв от Dr.Йоги Госвами, доктор философии, соучредитель и главный научный сотрудник

Реклама может быть мощной. Возможно, вы слышали, как производители описывают генераторы озона как «естественные средства для удаления запаха», которые работают «так, как задумано природой». Но вводят ли эти утверждения в заблуждение? Узнайте больше об очистителях воздуха с озоном в этой статье, чтобы помочь вам решить, что лучше всего для вас и вашей семьи.

Что такое озон?

В отличие от кислорода (O2), которым мы дышим, озон (O3) состоит из трех атомов кислорода.

Как вы знаете, озон - это газ.Молекулы озона имеют три атома кислорода (O 3 ), в отличие от кислорода в воздухе, который дает жизнь планете (O 2 ). Озон обладает мощным действием, потому что лишний атом кислорода может легко ускользнуть и присоединиться к другим веществам. Это высокореактивное свойство может потенциально изменить химический состав некоторых веществ в воздухе и повлиять на наши клетки, если мы вдыхаем его.

Когда вы слышите термин «озон», вы можете подумать об озоновом слое, который защищает все живое от опасного солнечного ультрафиолетового излучения.Это «хороший» озон, который присутствует в стратосфере. Но озон на уровне земли - это «плохо», поскольку он опасен для здоровья и классифицируется Агентством по охране окружающей среды как загрязнитель воздуха. Озон на уровне земли создается в природе в результате взаимодействия солнечного света с определенными химическими веществами, которые выбрасываются в окружающую среду, включая выбросы транспортных средств и промышленных предприятий. Он также образуется при ударах молнии, поэтому вы можете почувствовать запах озона после грозы. Озон, чистый или смешанный с другими химическими веществами, может быть вредным для здоровья.

Озон вреден для вас?

С начала 20 века специалисты здравоохранения предупреждали об опасности озона. Так же, как он реагирует с веществами вне тела, он может реагировать с живыми тканями внутри вашего тела. Это означает, что озон может вызывать различные проблемы со здоровьем, такие как кашель и воспаление дыхательных путей. Он также может снизить функцию легких и нанести вред легочной ткани. Определенные группы, такие как дети, люди с астмой и пожилые люди, особенно уязвимы.

Возможно, вы слышали о Законе о чистом воздухе. В соответствии с этим федеральным законом Агентство по охране окружающей среды (EPA) устанавливает стандарты качества наружного воздуха для защиты здоровья населения. Агентство установило стандарты для шести загрязнителей воздуха, и озон является одним из них. Если озон достаточно опасен для EPA, чтобы контролировать уровни на открытом воздухе, то для генераторов озона тем более опасно выделять чистый озон в ваш дом.

Для контекста, Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) требует, чтобы внутренние медицинские устройства могли производить не более 50 частей на миллиард (частей на миллиард) озона.Национальный институт охраны труда и здоровья (NIOSH) рекомендует, чтобы уровень озона в помещении не превышал 100 частей на миллиард.

Что такое генераторы озона?

Генераторы озона, также называемые озоновыми машинами, представляют собой устройства, вырабатывающие озон, которые намеренно производят газообразный озон. Когда они продаются в качестве очистителей воздуха для использования в закрытых жилых помещениях, они продаются как безопасные и эффективные (хотя эти утверждения, как правило, ложны). В этой статье обсуждаются устройства, которые производят озон специально, а не как побочный продукт.Ионизаторы и электростатические осадители в конечном итоге производят озон в качестве побочного продукта в результате своих внутренних механизмов.

Возможно, вы слышали об ионизаторах. Раньше они были довольно популярны и часто использовались в домах для очистки воздуха и устранения запахов. Однако весной 2005 года журнал Consumer Reports Magazine показал, что устройства потенциально приносят больше вреда, чем пользы - было обнаружено, что некоторые из этих устройств могут производить вредные уровни озона. Хотя озон является побочным продуктом этих ионизаторов и, как правило, производится на более низком уровне, чем генераторы озона, федеральное правительство начало более строгий процесс регулирования для любого очистителя воздуха, который производит озон намеренно или как побочный продукт.

Ни одно федеральное агентство не одобрило использование генераторов озона в жилых помещениях, а Калифорнийский совет по воздушным ресурсам (CARB) установил очень строгие правила для очистителей воздуха, продаваемых в Калифорнии, чтобы гарантировать, что вредные уровни озона не будут производиться.

Как работают генераторы озона?

Генераторы озона нагнетают электрический заряд в проходящий воздух. Это расщепляет некоторые нормальные атомы кислорода на нестабильные одиночные атомы, которые связываются с другими молекулами O2 с образованием O3.

Генераторы озона производят озон путем разделения молекул кислорода (O 2 ) на отдельные атомы, которые затем присоединяются к другим молекулам кислорода в воздухе с образованием озона (O 3 ). По данным Международной ассоциации сертифицированных консультантов по внутреннему воздуху (InterNACHI), они достигают этого одним из двух способов.

Генераторы озона работают по:

  • Тихий коронный разряд: Эти машины используют электрический разряд для производства озона путем расщепления обычных молекул кислорода в воздухе на отдельные атомы.Затем эти атомы присоединяются к другим молекулам O 2 в воздухе с образованием озона (O 3 ).
  • Ультрафиолетовое излучение: Этот процесс образования озона аналогичен тому, как солнечное ультрафиолетовое излучение расщепляет O 2 с образованием отдельных атомов кислорода. По данным InterNACHI, этот процесс считается менее эффективным, чем коронный разряд.

Почему генераторы озона используются для очистки воздуха?

Если озон настолько опасен, зачем его использовать для очистки воздуха в доме? Как обсуждалось выше, озон обладает высокой реакционной способностью и может изменять химический состав некоторых веществ в воздухе.Этот принцип лежит в основе заявлений производителей.

Компании, которые продают генераторы озона, могут предположить, что озон является здоровым видом кислорода, используя такие термины, как «активированный кислород» или «чистый воздух», хотя озон на самом деле является токсичным газом, который не «такой же, как воздух», как заявляют производители. . Озоногенерирующие устройства часто продаются как средства для удаления запаха. В конечном итоге они используются для удаления органических соединений из воздуха. Однако, учитывая его опасность для здоровья, было бы разумно использовать генератор озона только в том случае, если есть явные преимущества.

Насколько эффективны генераторы озона?

Претензии производителей

Производители говорят, что высокореактивная природа озона позволяет ему легко присоединяться к загрязнениям, особенно к пахучим соединениям, таким как дым, и органическим веществам, таким как вирусы, бактерии и споры плесени. Однако эти утверждения не подтверждаются достоверной наукой.

Эффективность против плесени и бактерий

Исследования показали, что генераторы озона неэффективны для остановки роста плесени или бактерий в стандартной больничной палате и вообще требуют небезопасных уровней озона для выполнения своей работы (Dyas, Boughton, & Das, 1983).В отношении роста плесени департаменты здравоохранения не рекомендуют использовать генераторы озона для очистки, утверждая, что озон даже при высоких уровнях не может контролировать плесень.

Эффективность по отношению к летучим органическим соединениям

Вы можете спросить себя, если газообразный озон эффективен в чем-либо, он должен работать и с другими газообразными загрязнителями (в частности, с летучими органическими соединениями или ЛОС), верно? Что ж, может и нет, если в некоторых случаях вы не подождете тысячи лет. В ходе исследования (Boeniger, 1995) было проанализировано, сколько времени потребуется для удаления 14 наиболее распространенных органических соединений, содержащихся в воздухе.Было обнаружено, что при концентрации озона 100 частей на миллиард потребуется 880+ лет, чтобы шесть из этих загрязнителей распались на половину их исходных концентраций (период полураспада). Фактически, для формальдегида потребуется более 4400 лет! Было установлено, что только один загрязнитель, стирол, имеет период полураспада около 4 часов.

Эффективность по отношению к твердым частицам

Вы должны помнить, что генераторы озона не удаляют из воздуха твердые частицы, такие как пыль или пыльца (которые часто являются аллергенами).

Заключение EPA об эффективности

EPA заключает на основании обзора научных исследований, что при концентрациях, соответствующих стандартам общественного здравоохранения, озон не очень эффективен для удаления загрязнителей воздуха внутри помещений.

Могут ли генераторы озона удалять запахи?

Вопрос на миллион долларов для вас может заключаться в том, могут ли генераторы озона удалять запахи из воздуха. По крайней мере, это то, что производители называют наиболее частым применением генераторов озона в домах.

Однако данные о том, могут ли генераторы озона удалять большинство запахов из воздуха, неоднозначны. Как упоминалось выше, генераторы озона могут вообще не работать эффективно с газами, а именно с летучими органическими соединениями (ЛОС), поскольку для этого процесса могут потребоваться сотни лет.

Тем не менее, некоторые исследования, рассмотренные Britigan, Alshawa и Nizkorodov (2006), показали, что озон может быть эффективным для определенных типов ЛОС (а именно, тех, которые содержат ненасыщенные углерод-углеродные связи). Эти типы ЛОС содержатся в кулинарных маслах, освежителях воздуха, чистящих средствах и т. Д.Однако есть и обратная сторона: другие опасные побочные продукты, такие как формальдегид, могут выбрасываться в воздух, когда озон вступает в реакцию с этими веществами.

Вот еще один важный момент: то, что вы можете воспринимать как удаление запаха, может быть всего лишь фасадом. Запахи в комнате могут маскироваться запахом озона, выделяемого в воздух. Многим людям, использующим генераторы озона, нравится создаваемый запах, описывая его как «запах чистой простыни» или запах одежды, только что вынутой из сушилки (EPA, 1995).

Каковы меры безопасности при использовании генераторов озона?

В конечном счете, вам необходимо знать, что ни одно агентство федерального правительства не одобрило использование генераторов озона в жилых помещениях. Если вам необходимо использовать один из них или у вас нет выбора в определенной ситуации, вы должны принять все возможные меры, чтобы убедиться, что они никогда не будут использоваться, когда в комнате находятся люди или животные. Растения также следует держать за пределами территории.

Часто, если используются генераторы озона, они используются для коммерческой уборки гостиниц, автомобилей и т. Д.Многие отели используют их в номере непосредственно перед приездом новых гостей, что может быть вредным из-за остаточного озона, остающегося в воздухе. Производители генераторов озона рекомендуют использовать их только обученными профессионалами для удаления запаха, а все остальные шаги, такие как очистка помещения и удаление любых источников запаха, должны выполняться в первую очередь.

Узнайте больше о новой технологии очистки воздуха, которая разрушает озон, а не производит его.

Какие решения могут быть лучше?

Существуют и другие решения, которые намного безопаснее и эффективнее, чем использование генератора озона.Первоначальные рекомендуемые шаги также являются наиболее дешевым решением для улучшения качества воздуха. Прежде всего, вы всегда должны стараться как можно больше удалять источники запахов или загрязняющих веществ. Во-вторых, вам следует попытаться проветрить помещение, чтобы улучшить циркуляцию воздуха в доме, если это возможно. Вы можете проигнорировать этот шаг, если вы живете рядом с источником сильного загрязнения окружающей среды или качество наружного воздуха оставляет желать лучшего.

После этого можно попробовать очиститель воздуха, который не является генератором озона.Существуют различные типы очистителей воздуха: от механических фильтров (таких как HEPA), которые удаляют только частицы из воздуха, до газофазных фильтров, таких как угольные фильтры, которые предназначены только для удаления ЛОС. Если вам нужно более полное решение для очистки воздуха, вы можете рассмотреть технологию Molekule, которая очень эффективна против плесени, летучих органических соединений, аллергенов, таких как пыльца, бактерий и вирусов. Он также уничтожает летучие органические соединения и биологические загрязнители, в отличие от традиционных очистителей воздуха, таких как HEPA, которые просто улавливают частицы.

Кроме того, если вас особенно беспокоят запахи, есть другие, гораздо более безопасные способы освежить вашу комнату.

Заключение

Негативные аспекты генераторов озона определенно перевешивают любые потенциальные положительные преимущества, и будет лучше, если вы подумаете о более безопасных и эффективных решениях для улучшения качества воздуха в помещении. Производители генераторов озона часто делают ложные заявления о своих устройствах и заявляют, что они эффективны при удалении запаха. В целом, эти устройства строго регулируются федеральным законом, и EPA и другие федеральные агентства, такие как Совет по воздушным ресурсам (ARB), предупреждают об опасности для здоровья.

В целом, нет никаких научных доказательств эффективности генераторов озона, если только они не производят очень высокие уровни озона. В конце концов, есть гораздо более эффективные и безопасные решения проблем с качеством воздуха. Вы можете обеспечить безопасное пространство с чистым свежим воздухом для себя и своей семьи с помощью других методов, включая контроль источника, вентиляцию и использование других средств очистки воздуха.

Купить Мощный самодельный генератор озона и сопутствующие товары

О продуктах и ​​поставщиках:
 Доступ к оптимальному качеству, эффективности и мощности. самодельный генератор озона  на Alibaba.com для очистки воздуха в ваших комнатах. Эти умелые и гигиеничные. Самодельный генератор озона   экологичны и идеально подходят для всех типов помещений, как в жилых, так и в коммерческих целях. Эти продукты отличаются прочностью и надежностью, чтобы служить долго и обеспечивать стабильные рабочие характеристики. Эти.  самодельный генератор озона  не только качественный, но и эстетически очень привлекательный по дизайну, и его можно носить с собой куда угодно.Покупайте эти товары у ведущих поставщиков и оптовиков на сайте по экономичным ценам.

Эти оптимально-стандартные. Самодельный генератор озона изготовлен из прочных и долговечных материалов, таких как АБС-пластик, которые служат долго и устойчивы к любым видам использования. Эти продукты являются энергоэффективными и рентабельными из-за их низкого потребления энергии и электроэнергии. Файл. самодельный генератор озона доступны в различных моделях, каждая из которых имеет свой собственный набор отличительных особенностей.Эти невероятные. самодельный генератор озона поставляется с фильтрами, которые помогают дезинфицировать микробы в воздухе, устраняя все типы загрязняющих веществ.

Alibaba.com имеет отличительные особенности. самодельный генератор озона , который доступен в различных размерах, формах, цветах, функциях и моделях в зависимости от ваших требований. Разнообразные наборы. Самодельный генератор озона оснащен расширенными функциями, такими как определение температуры, активированный уголь и режим сна для отключения, когда он не требуется.Эти великолепные. Самодельный генератор озона также оснащен ярким ЖК-экраном для управления и многоступенчатой ​​очистки воздуха.

Изучите широкий ассортимент. самодельный генератор озона на Alibaba.com, чтобы приобрести эти продукты в рамках вашего бюджета и сэкономить деньги. Эти продукты обеспечиваются послепродажным обслуживанием, установкой и низкими затратами на обслуживание. Продукция сертифицирована CE, ISO, ROHS.

Как сделать озонированную воду

• Аква-8 • Водные приложения

Озонирование воды с помощью генератора озона Aqua-8

Многие из наших клиентов используют генератор озона Aqua-8 для создания своей питьевой воды.Генератор озона Aqua-8 - озонатор для очистки воды. Он может лечить от стакана до галлона воды! Используйте озонатор, например, для небольших резервуаров для хранения. Озонированная вода безопасна для питья, потому что озон снова превращается в кислород. Примерно через 30 минут он растворяется в воде. Если у вас горячая вода, она растворится быстрее.

Генератор озона Aqua-8 удалит из воды нежелательный привкус и запах. Согласно Журналу Международной ассоциации по озону, озон окисляет железо и марганец.

Для очистки воды используйте белый или серый диффузор, который идет в комплекте с генератором озона Aqua-8. Поместите не более 4 дюймов в емкость из стекла или нержавеющей стали. Выберите программную функцию, которая будет работать с вашим приложением. Например, если вы озонируете стакан воды, используйте одну из одноразовых функций. Установите единицы измерения на прилавке, чтобы трубка находилась над стеклом, чтобы вода не попала обратно в машину. Примите меры, и ваша машина прослужит дольше.
  1. Начните с чистой фильтрованной воды
  2. Используйте большой стакан и озонируйте
  3. Присоедините трубку (в комплекте) к порту выхода озона
  4. Прикрепите камень (входит в комплект) к другому концу трубки
  5. Имейте в виду, что период полураспада озона составляет 30 минут, поэтому озон будет рассеиваться из воды.

Распаковка генератора озона Aqua-8

Что для меня значит употребление озонированной воды?

Озон - это O3, а кислород - это O2. Нестабильная молекула озона распадается из-за озона. Дополнительный атом кислорода присоединяется к загрязнениям в воде.

Где купить озонированную воду? Многие заводы по розливу воды в настоящее время используют озон в своих производственных процессах. Проверьте этикетки на бутылке. Но почему бы не иметь собственный озонатор? Сначала отфильтруйте воду, а затем используйте водопроводную или колодезную воду.

Чтобы купить генератор озона Aqua-8 для нужд озонированной воды, щелкните здесь.


Ссылки:
Дэвид А. Рекхоу, Уильям Р. Нок, Морин Дж. Кирни и Синтия А. Паркс (1991) Окисление железа и марганца озоном, Озон: наука и инженерия, 13: 6, 675-695, DOI : 10.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
