Как собрать самодельный прибор ночного видения из подручных материалов. Какие компоненты понадобятся для создания устройства. Пошаговая инструкция по сборке прибора ночного видения в домашних условиях. Какие меры предосторожности нужно соблюдать при изготовлении и использовании самодельного ПНВ.

Содержание

Необходимые компоненты для сборки самодельного прибора ночного видения

Для создания простейшего прибора ночного видения своими руками понадобятся следующие компоненты:

  • Цифровая камера с CCD или CMOS сенсором
  • Инфракрасный источник света (ИК-светодиоды, ИК-лазер или ИК-прожектор)
  • Дисплей или монитор для вывода изображения
  • Источник питания (аккумуляторы или батарейки)
  • Корпус для размещения компонентов
  • Линзы или очки для просмотра

Дополнительно могут потребоваться провода, разъемы, выключатели, резисторы и другие электронные компоненты. Большинство деталей можно купить в магазинах электроники или заказать онлайн.

Пошаговая инструкция по сборке прибора ночного видения

Шаг 1: Подготовка камеры

Первым этапом является модификация цифровой камеры для повышения ее чувствительности в инфракрасном диапазоне:


  1. Аккуратно разберите корпус камеры.
  2. Найдите и удалите инфракрасный фильтр, расположенный перед сенсором камеры. Он обычно выглядит как тонкая пластинка с красноватым или фиолетовым оттенком.
  3. При необходимости замените штатный объектив на другой, более подходящий для ночной съемки.
  4. Соберите камеру обратно.

После удаления ИК-фильтра сенсор камеры станет чувствительным к инфракрасному излучению, что позволит получать изображение в темноте при наличии ИК-подсветки.

Шаг 2: Подготовка ИК-подсветки

Для работы прибора ночного видения необходим источник инфракрасного света. Можно использовать один из следующих вариантов:

  • ИК-светодиоды с длиной волны 850 нм
  • ИК-лазерный диод мощностью 500-1000 мВт
  • ИК-прожектор на основе лампы накаливания с ИК-фильтром

Установите выбранный источник ИК-подсветки на корпус прибора. Для равномерного освещения рекомендуется использовать рассеиватель света.

Шаг 3: Подключение дисплея

Для вывода изображения с камеры потребуется дисплей или монитор:

  1. Подключите выход видеосигнала камеры к входу дисплея. Может потребоваться переходник.
  2. Закрепите дисплей на корпусе прибора в удобном для просмотра месте.
  3. При необходимости установите линзы для комфортного просмотра изображения.

Шаг 4: Монтаж электрической схемы

Соедините все электрические компоненты в единую схему:


  • Подключите камеру, дисплей и ИК-подсветку к источнику питания через выключатели.
  • Установите необходимые резисторы для согласования напряжений.
  • Проверьте надежность всех соединений.

Шаг 5: Сборка корпуса

Разместите все компоненты в подходящем корпусе:

  1. Подберите пластиковый корпус подходящего размера или изготовьте его самостоятельно.
  2. Просверлите необходимые отверстия для объектива, дисплея, элементов управления.
  3. Закрепите все компоненты внутри корпуса.
  4. Установите элементы управления (кнопки, переключатели).

Шаг 6: Тестирование и настройка

После сборки необходимо проверить работоспособность прибора:

  • Включите прибор в темном помещении.
  • Убедитесь, что на дисплее отображается четкое инфракрасное изображение.
  • При необходимости отрегулируйте фокус объектива и яркость ИК-подсветки.
  • Проверьте дальность работы прибора в различных условиях.

Преимущества и недостатки самодельного прибора ночного видения

Самостоятельное изготовление прибора ночного видения имеет ряд плюсов и минусов по сравнению с покупкой готового устройства:


Преимущества:

  • Значительно более низкая стоимость по сравнению с заводскими аналогами
  • Возможность модификации и улучшения конструкции
  • Получение опыта в области электроники и оптики
  • Создание уникального устройства под свои задачи

Недостатки:

  • Уступает по качеству изображения профессиональным приборам
  • Требует времени и определенных навыков для изготовления
  • Меньшая надежность по сравнению с заводскими устройствами
  • Отсутствие гарантии и сертификации

Меры предосторожности при работе с самодельным прибором ночного видения

При изготовлении и использовании самодельного прибора ночного видения необходимо соблюдать следующие меры безопасности:

  • Не смотрите напрямую на работающий ИК-источник света, особенно лазерный — это может повредить зрение
  • Соблюдайте осторожность при работе с электрическими компонентами во избежание короткого замыкания
  • Не используйте прибор во время движения или управления транспортом
  • Не применяйте устройство для противоправных действий
  • При использовании мощных ИК-источников обеспечьте надежное охлаждение

Помните, что самодельный прибор не имеет сертификации, поэтому его использование в некоторых ситуациях может быть ограничено законом.


Области применения самодельного прибора ночного видения

Самостоятельно изготовленный прибор ночного видения может найти применение в следующих сферах:

  • Любительская фото- и видеосъемка в темное время суток
  • Наблюдение за дикими животными
  • Охота и рыбалка (при наличии соответствующего разрешения)
  • Охрана и безопасность
  • Исследование труднодоступных затемненных мест
  • Поиск и спасательные работы

Однако стоит помнить, что для профессионального применения лучше использовать сертифицированные заводские приборы ночного видения.

Возможности улучшения самодельного прибора ночного видения

После создания базовой версии прибора ночного видения его характеристики можно улучшить следующими способами:

  • Установка более чувствительной камеры с меньшим уровнем шумов
  • Использование более мощной и дальнобойной ИК-подсветки
  • Применение качественной оптики для улучшения резкости изображения
  • Добавление цифровой обработки изображения для повышения четкости
  • Установка более емкого аккумулятора для увеличения времени работы
  • Добавление функции записи видео
  • Установка дальномера для определения расстояния до объектов

Постепенно совершенствуя конструкцию, можно создать достаточно функциональный прибор ночного видения, не уступающий по возможностям некоторым заводским моделям.



Как сделать очки ночного видения своими руками в домашних условиях?

Приборы ночного видения (ПНВ) сегодня пользуются большим спросом. Они популярны у охотников, рыбаков, сотрудников охраны, туристов, страйкболистов и многих других. Однако за ПНВ заводского изготовления придется выложить кругленькую сумму. Поэтому естественно, что появляется вопрос: нельзя ли сделать такой прибор самому из доступных материалов, чтобы получить готовое устройство за разумные деньги? Попробуем ответить на этот вопрос, но сначала надо разобраться, что такое прибор ночного видения, и как он устроен.

Принципы конструкции приборов для ночного наблюдения

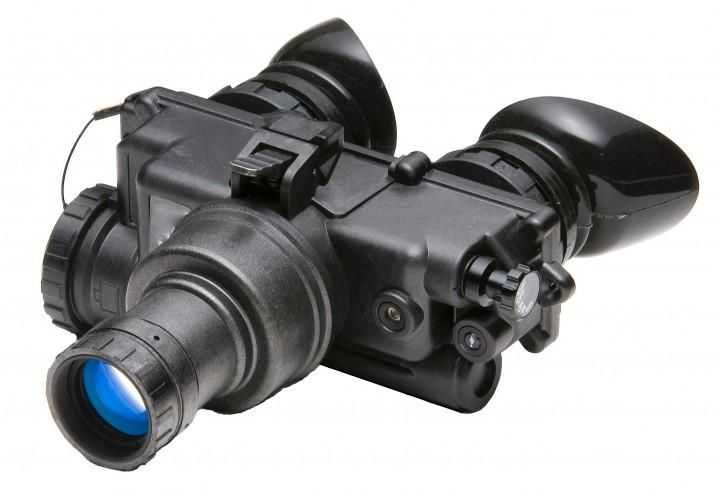

Прибор ночного видения – устройство, позволяющее эффективно вести наблюдение в условиях, когда света нет совсем или его недостаточно для построения изображения невооруженным глазом. Подобные условия могут наблюдаться как на открытой местности (безлунная облачная ночь), так и в помещении (подвальное помещение без окон и электрического освещения, чердак и т.

д.)

Современные ПНВ в основном используют два принципа действия:

  • Пассивные. Улавливают немногочисленные кванты видимого света, многократно усиливают их электронно-оптическим преобразователем (ЭОП) и создают видимое изображение. Такие приборы не освещают цель никаким излучением, поэтому факт наблюдения не может быть обнаружен. Главный недостаток подобной конструкции – полная бесполезность в темноте.
  • Активные. Подсвечивают цель излучением, относящимся к той части спектра, которую не видит человеческий глаз. Чаще всего в такой роли выступает инфракрасное излучение. В качестве устройства подсветки может выступать инфракрасный прожектор, светодиод или лазер. Прибор с инфракрасной подсветкой может работать даже в условиях полного отсутствия естественного освещения. Однако поток инфракрасного излучения (хоть он и не видим невооруженным человеческим глазом) может быть обнаружен при помощи другого ПНВ, и факт наблюдения будет обнаружен.

Многие устройства комбинируют оба принципа, выступая при наличии хоть какого-то естественного излучения в качестве пассивных приборов, а при полном отсутствии света переходя на инфракрасную подсветку.

Воплотить в жизнь самодельную конструкцию проще на активном принципе, поэтому дальше мы будем говорить именно о таких приборах.



Как подсветить цель инфракрасным лучом?

Здесь также существуют две основные схемы. Первая предполагает, что для подсвечивания применяют лазер или светодиод, которые пускают инфракрасный свет с невидимой обычному глазу длиной волны. Лазер генерирует очень узкий луч, кроме того, такой ИК осветитель работает в режиме коротких импульсов, что делает подсветку заметно менее обнаружимой.

Такие схемы довольно компактны, но подсвечивают местность лишь в пределах довольно узкого конуса. Обзор у подобной схемы невелик, поэтому обнаруживать цели на фоне пейзажа будет сложнее. Подходят такие устройства лучше для отслеживания тех целей, которые уже удалось обнаружить.

Гораздо более широкого поля зрения можно добиться, если взять для подсвечивания целей инфракрасный прожектор. У этого устройства лампа помещена в конус рефлектора, а апертуру конуса закрывает линза из материала, отсекающего все волны, кроме инфракрасного излучения. Такой прожектор освещает окрестности широким конусом, поэтому создается достаточное поле зрения. Дальность, на которой можно заметить цель и различить ее на фоне пейзажа, зависит от мощности лампы и может доходить до полукилометра у лучших заводских образцов.



Как преобразовать инфракрасный луч в видимый свет или увидеть невидимое?

После того, как мы создали область инфракрасного освещения, возникает вопрос: как обнаружить отразившиеся от цели ИК лучи, если мы не видим их глазами? Для этого понадобится устройство под названием электронно-оптический преобразователь (ЭОП). ЭОП выполняет с инфракрасным светом следующие действия:

  • Улавливает инфракрасное излучение, испущенное осветителем и отразившееся от цели.
  • Превращает уловленный свет в поток электронов.
  • Усиливает поток электронов при помощи усилителя (такая возможность есть не у всех ЭОПов).
  • Преобразует поток электронов в свет, видимый глазом наблюдателя или записываемый видеокамерой.

На сегодня уже сменилось несколько поколений конструкций ЭОПов. Каждое следующее поколение дает все более качественную картинку, но цена также существенно повышается, что связано с использованием все более сложных и дорогих компонентов в конструкции. В то же время, даже преобразователи первого поколения создают вполне приемлемое по качеству изображение, подходящее для решения многих задач.



Что понадобится для изготовления ночных очков своими руками?

Для изготовления очков нам понадобятся несколько компонентов:

  • Устройство, улавливающее ИК свет
    . В этой роли может вступать любая камера, у которой есть режим ночной съемки. Понятно, что камера не должна быть слишком дорогой, иначе использование ее в конструкции будет нерентабельно. Для не хватающего звезд с неба ночного прибора подойдет веб-камера, но ее придется немного доработать. Из неё нужно вытащить инфракрасную линзу – фильтр волн ИК-диапазона. Теперь камерой можно пользоваться в ночном режиме, применяя инфракрасную подсветку.
  • Источник инфракрасных волн. Для этого можно использовать готовый инфракрасный фонарик (наиболее простой, но дорогой вариант). При недостатке бюджета можно взять в качестве ИК подсветки обычный светодиод от телевизионного пульта. Его мощности маловато для построения изображения на больших расстояниях, но для освещения, скажем, лестничной площадки или другого подобного пространства света будет вполне достаточно.
  • Источник питания. Желательно, чтобы он был достаточно не дефицитным и обеспечивал приличную автономность устройства. Хорошо в этой роли смотрятся батарейки или аккумуляторы стандарта АА, ААА. Для более сложных стационарных устройств можно позаботиться и об устройстве, обеспечивающем питание от бытовой электрической сети.
  • Вспомогательные элементы — последняя группа вещей, необходимых для создания самодельных очков ночного видения. Они не участвуют непосредственно в создании изображения, но зато защищают схему от пыли и грязи или повышают комфортность использования. Стоит позаботиться о каком-нибудь пенале в качестве корпуса и кронштейне для крепления на очки или шлем-маску от налобного фонарика. Кронштейн можно сделать, например, из деталей детского металлического конструктора.

Детали подготовлены. Что дальше?

Черно-белую микрокамеру, к примеру, JK 007B или JK-926A, можно взять в качестве устройства, которое будет ловить ИК свет. К камере подыскиваем простенький видеоискатель. Если ничего подходящего в ваших запасах нет, можно подобрать недорогую деталь в сервисе по ремонту бытовой электроники. Важно, чтобы видеоискатель принимал видео по тем же протоколам, в каких его создает микрокамера.

Далее присоединяем вход видеоискателя к выходу камеры. Принимающий элемент готов, теперь нужно сделать подсветку.

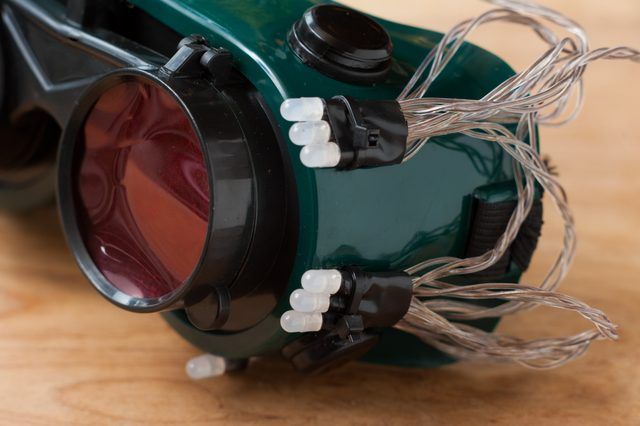

Приобретаем в магазине или в Интернете ИК светодиоды. Купленный диод нужно проверить, посмотрев на его свет в темном помещении невооруженным глазом и с помощью камеры ночной съемки. В первом случае свет не должен быть виден, а во втором – виден хорошо. Теперь проверенные светодиоды монтируем в любую коробочку, которая будет служить корпусом (к примеру, детский пластиковый пенал).

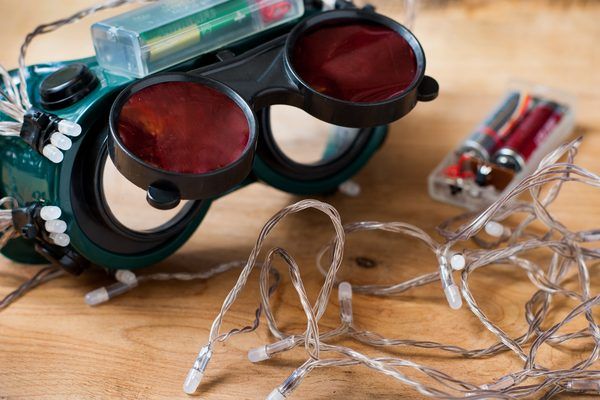

Зарубежные конструкторы-любители рекомендуют схему из двух гирлянд по шесть диодов в каждой. В качестве шунта – резистор с сопротивлением в 10 Ом на все диоды. Теперь можно подать питание от обычной батарейки. При использовании другого светодиода величину шунта проверяем по справочникам.

Объектив камеры должен быть размещен в одной плоскости со светодиодами (в том же корпусе). Крепим видеоискатель сбоку, подключаем питание и размещаем собранное устройство на оправе или шлем-маске. Теперь наше устройство готово, и можно пробовать его при ночном наблюдении.

Как видите, при наличии небольших навыков и знания, как взяться за дело, можно собрать вполне работоспособный прибор ночного видения своими руками. Конечно, перед сборкой неплохо также ознакомиться с ценами на имеющиеся в продаже устройства, чтобы не изобретать велосипед, а использовать фабричное решение, если выигрыш по стоимости окажется не слишком большим.

Инфракрасный прибор ночного видения (очки) своими руками

Вы когда-нибудь задумывались над тем, как было-бы здорово уметь видеть в темноте? Это можно осуществить при помощи очков ночного видения.

К сожалению, настоящий аппарат ночного видения, даже самой простой конструкции, может стоить сотни долларов за одну только оптику. Это очень дорогая технология. Тем не менее, есть альтернативные методы видения в темноте: существуют различные программы ночного видения для гаджетов, а в магазинах детских игрушек продаются игрушечные шпионские бинокли. В них используются камеры низкого класса, инфракрасная подсветка и недорогой дисплей. Такого типа прибор мы и сделаем своими руками.

В нашем приборе будут использоваться детали, которые можно легко купить в интернет-магазинах.

Итак, начнем. Не надо думать, что у вас получится прибор высокого класса. На самом деле он не сможет конкурировать с настоящими приборами ночного видения.

Шаг 1: Что вам потребуется

В двух словах об устройстве прибора. Простая видеокамера, чувствительная к инфракрасному излучению, невидимому невооруженным глазом. В качестве источника инфракрасного излучения используется инфракрасный прожектор. Еще необходимо средство просмотра изображения. Для этой цели применяется видеоискатель от старой видеокамеры. Однако эти детали трудно найти, не купив камеру целиком. Вместо видеоискателя можно использовать ЖК-экран. Вот детали, которые потребуются для проекта:

Стоимость:

На электронные компоненты у вас уйдет порядка 60-70 долларов и около 25-30 долларов на приобретение корпуса. Если вы сделаете корпус самостоятельно, то можно будет снизить расходы.

Электронные компоненты для самодельного ПНВ:

  • 3,5-дюймовый жидкокристаллический TFT-экран. Экран питается от напряжения 12 В, имеет два входных штекера – желтый и белый. Белый штекер дублирует желтый и предназначается для подключения дополнительного оборудования.
  • Модуль видеокамеры. Можно использовать другой тип камеры, при этом она должна иметь возможность подключения к видеовходу экрана. Чувствительность этой камеры 0,008 люкс. Чем ниже чувствительность, тем лучше камера видит в темноте и тем чувствительнее к инфракрасному освещению. Не стоит использовать камеру с чувствительностью выше 0,008 люкс, поскольку этого недостаточно для качественного изображения.
  • Прожектор из 30 светодиодов инфракрасного излучения. Длина волны инфракрасного спектра лежит в пределах 840 и 940 нанометров (нм), а интенсивность измеряется в ваттах (Вт). ИК-излучение с длиной волны 840 нм создает также видимое человеческим глазом красное свечение. Излучение с длиной волны 940 нм совершенно невидимо для глаз.

Для проекта дополнительно можно использовать фонарик Cree Ultrafire WF-501b, длина волны его излучения 850 нм, поэтому он имеет красное свечение.

Чем больше светодиодов в фонаре, тем больше расстояние видимости прибора.

  • 12-вольтовая батарея. Для питания прибора используем 8 элементов питания типа AA. Для соединения их в батарею, нам потребуется контактный отсек на восемь элементов AA.
  • Устройство понижения напряжения до 5 В. Для работы видеокамеры требуется постоянное напряжение 5 В. Большее напряжение выведет видеокамеру из строя.
  • RCA-переходник типа «папа-папа». Переходник понадобится для соединения видеокамеры с ЖК-экраном, т.к. на обоих этих устройствах RCA-штекеры имеют тип «мама».
  • Выключатели: для включения камеры, экрана и инфракрасного прожектора.

Инструменты и оборудование:

  • Мультиметр.
  • Отвертка.
  • Паяльник.
  • Припой.
  • Стриппер для зачистки проводов.
  • Провод.
  • Термоусадочные трубки.
  • Зажигалка или тепловая пушка.
  • Изоляционная лента.
  • Холодная сварка.
  • Клеевой пистолет.
  • Дрель или сверлильный станок, сверла.
  • Режущий и шлифующий инструмент.
  • Аэрозольная краска черного цвета.

Корпус: в качестве корпуса можно использовать пластиковые коробки для электроники, которые легко приобрести в магазине. Корпус также можно сделать из трубы ПВХ, дерева, пластикового контейнера и др. В нашем проекте будем использовать три пластмассовых коробки разного размера.

Еще нам потребуются недорогие защитные очки. Лучше взять лабораторные, которые полностью прилегают к лицу, чтобы окружающие не могли видеть свечение экрана в темноте.

Шаг 2: Электронная схема

Как это работает:

ЖК-экран и ИК-прожектор работают от напряжения 12 В от батареек. Т.е. экран и фонарь через выключатель будут подключаться к контактному отсеку с элементами питания. Кроме основного выключателя, установим еще один дополнительный для включения и выключения ИК-фонаря. Видеокамера работает от напряжения 5 В и без понижающего преобразователя напряжения к батарейному отсеку подключаться не может.

В качестве преобразователя используем микросхему-стабилизатор напряжения 5 В. На вход стабилизатора будет подаваться положительное напряжение 12 В от батареек, а выход 5 В будет подключаться к плюсовому выводу питания камеры. Минусовой вывод питания камеры и средний вывод микросхемы-стабилизатора подключим к «минусу» батарейного отсека. Выход видеосигнала с камеры подключается к входу экрана через RCA-переходник типа «папа-папа». Звук в нашей конструкции не потребуется, поэтому его мы подключать не будем.

Шаг 3: Сборка корпуса

Показать еще 10 изображений

Вначале просверлите в малом корпусе отверстия для переключателей, глазка камеры и инфракрасного прожектора.

После того, как отверстия высверлены, установите все компоненты в корпус и убедитесь, что все они свободно в нем располагаются.

Удостоверьтесь, что камера стоит в правильном положении. Закрепите устройства в коробке с помощью холодной сварки. Следите за тем, чтобы сварка не соприкасалась с электронными контактами устройств, так как она может проводить электрический ток.

Для закрепления ИК-прожектора используйте клеевой пистолет.

Жидкокристаллический экран вставьте во вторую коробку, побольше, после установки всего остального оборудования, и выровняйте его. После этого снимите защитную пленку с экрана, закрепите его холодной сваркой в коробке и закрутите крышку с прямоугольным отверстием.

Удалите стекла защитных очков и приклейте очки к третьей, большой коробке, в которой предварительно сделайте вырез, аналогичный форме очков. Затем можно покрасить всю конструкцию в черный цвет: так она будет менее заметна в темноте.

После того, как краска высохнет, вставьте батарейки в переднюю коробку с камерой и фонарем. Соедините друг с другом переднюю и среднюю коробки. Сделайте все необходимые электрические подключения и присоедините коробку с очками. Прибор ночного видения готов.

Шаг 4: Тестирование

Здесь представлено несколько снимков, сделанных при посредстве нашего прибора. С выключенным инфракрасным прожектором в темноте практически не чего не видно. Если кроме основного ИК-прожектора включить еще дополнительно фонарик, то видимость будет еще лучше.

Шаг 5: Улучшение чувствительности

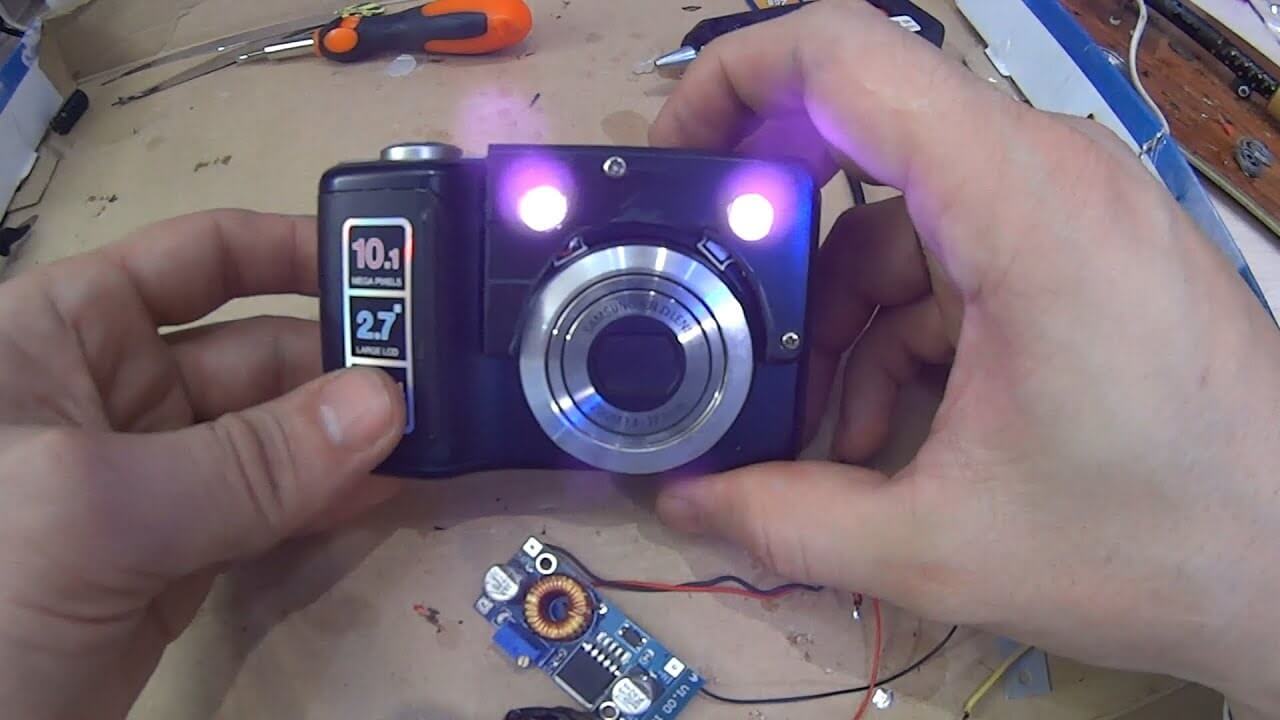

Один из действенных способов повысить чувствительность прибора – это удалить инфракрасный фильтр, установленный перед сенсором камеры (если он там присутствует). Фильтр представляет собой кусочек стекла с розовым или оранжевым оттенком. Он уменьшает поток ИК-излучения, который попадает на сенсор, что улучшает качество цветного изображения в дневное время, но значительно ограничивает способность камеры видеть в темноте. Открутите объектив и удалите ИК-фильтр при помощи пинцета, затем соберите камеру обратно.

Примечание: в некоторых камерах нет возможности снять ИК-фильтр; в этом случае вы можете заменить объектив камеры на тот, в котором нет фильтра.

Шаг 6: Заключение

После удаления инфракрасного фильтра из камеры, видимость прибора значительно увеличится (до 10 раз). Прибор расходует немного электроэнергии, так что один комплект батарей прослужит долго.

Вы можете усовершенствовать свой прибор ночного видения: например, сделать его для одного глаза и установить, на шлем для страйкбола. Существует одна проблема с обнаружением вашего прибора: любое устройство, чувствительное к ИК-спектру, может видеть ваш ИК-фонарь. Однако невооруженным глазом в темноте вас обнаружить будет не так-то просто.
