Провод REM на магнитоле: назначение, подключение и особенности

Что такое провод REM на магнитоле. Как правильно подключить провод REM к усилителю. Какие функции выполняет REM в автомобильной аудиосистеме. Где найти провод REM на магнитоле. Как обойтись без провода REM при подключении усилителя.

Что такое провод REM на магнитоле

Провод REM (Remote) на магнитоле — это управляющий провод, предназначенный для дистанционного включения и выключения внешних устройств, в первую очередь усилителей. Он выполняет следующие основные функции:

• Включает усилитель при включении магнитолы
• Выключает усилитель при выключении магнитолы
• Подает сигнал +12В на усилитель для его активации
• Синхронизирует работу магнитолы и усилителя

Таким образом, провод REM позволяет автоматически управлять работой усилителя и других внешних устройств в зависимости от состояния головного устройства (магнитолы).

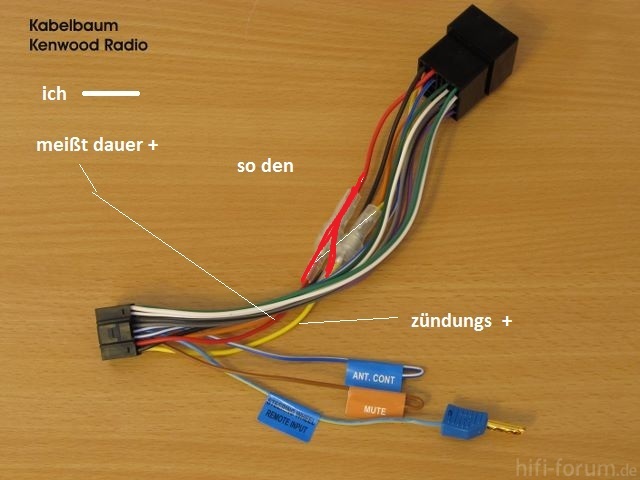

Где найти провод REM на магнитоле

Расположение и цвет провода REM может отличаться в зависимости от модели магнитолы, но обычно его можно идентифицировать следующим образом:

• Синий провод с белой полоской в разъеме питания магнитолы
• Синий провод без полоски
• Провод с маркировкой «REM» или «Remote»
• На схеме подключения магнитолы обозначен как Remote Out

Если вы не можете найти провод REM, обратитесь к инструкции по установке вашей конкретной модели магнитолы. Там должна быть указана точная информация о расположении и цвете этого провода.

Как правильно подключить провод REM к усилителю

Для корректного подключения провода REM к усилителю выполните следующие шаги:

1. Найдите провод REM на магнитоле (обычно синий)
2. Проложите провод от магнитолы к месту установки усилителя
3. Подключите провод к клемме Remote или REM на усилителе
4. Убедитесь в надежности соединения
5. При необходимости заизолируйте место соединения

При подключении важно соблюдать полярность — провод REM должен подавать положительный сигнал +12В. Неправильное подключение может привести к выходу усилителя из строя.

Функции провода REM в автомобильной аудиосистеме

Провод REM выполняет ряд важных функций в автомобильной аудиосистеме:

• Автоматическое включение/выключение усилителя
• Синхронизация работы компонентов аудиосистемы
• Защита аккумулятора от разряда при выключенном двигателе
• Удобство использования — не нужно вручную включать усилитель
• Предотвращение появления посторонних шумов при включении

Таким образом, правильное подключение провода REM обеспечивает корректную и согласованную работу всех элементов аудиосистемы автомобиля.

Подключение усилителя без провода REM

В некоторых случаях подключение усилителя без использования провода REM может быть необходимо или предпочтительно. Существует несколько способов это сделать:

• Подключение к цепи ACC (аксессуары) в блоке предохранителей
• Использование дополнительного реле

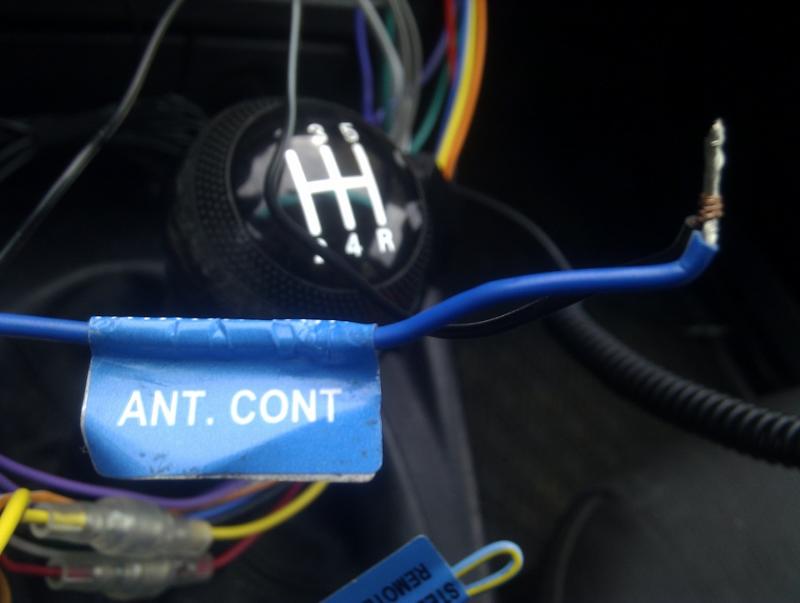

• Подключение к проводу питания антенны
• Установка отдельного выключателя

Однако подключение без провода REM лишает систему автоматического управления и может привести к разряду аккумулятора, если забыть выключить усилитель. Поэтому рекомендуется по возможности использовать штатное подключение через провод REM.

Распространенные ошибки при подключении провода REM

При подключении провода REM часто допускаются следующие ошибки:

• Подключение к постоянному питанию +12В вместо управляющего сигнала
• Использование провода недостаточного сечения
• Некачественная изоляция соединений
• Подключение нескольких устройств к одному проводу REM без учета нагрузки
• Игнорирование провода REM и постоянное включение усилителя

Эти ошибки могут привести к некорректной работе аудиосистемы, повышенному энергопотреблению и даже выходу из строя компонентов. Важно внимательно следовать инструкциям по подключению.

Альтернативные способы управления включением усилителя

Помимо использования провода REM, существуют альтернативные способы управления включением усилителя:

• Сигнал высокого уровня (BTL) от выходов на динамики
• Детектирование аудиосигнала на линейных входах
• Использование дополнительного контроллера
• Подключение через CAN-шину автомобиля
• Беспроводное управление по Bluetooth

Эти методы могут быть полезны в ситуациях, когда стандартное подключение через провод REM невозможно или нежелательно. Однако они требуют дополнительного оборудования или настройки.

Заключение

Провод REM играет важную роль в работе автомобильной аудиосистемы, обеспечивая синхронизацию и автоматическое управление компонентами. Правильное подключение провода REM к усилителю позволяет добиться оптимальной работы системы и избежать возможных проблем. При установке аудиооборудования рекомендуется уделить особое внимание корректному подключению этого провода.

что это и как подключить

Магнитола по праву считается сердцем автомобильной акустики. Потому часто её называют головным устройством или просто ГУ. Любому автолюбителю, купившему новый автомобиль, известны муки выбора хорошей магнитолы, ведь чаще всего, «родная» магнитола не удовлетворяет всех потребностей. Обусловлено это тем, что на ней доступны лишь самые простые функции, а качество звука оставляет желать лучшего. Самым рациональным в данной ситуации будет приобретение другой, улучшенной магнитолы.

Использование ремоут

Подключение магнитолы: возможные трудности

Самым часто задаваемым вопросом является что такое провод System Remote Сontrol на магнитоле и как его подключить?

Чаще всего в дополнение к ГУ идет бесплатная инструкция. Как например для модели Ford 6000cd, в мануале которой дается пошаговое описание подключения магнитолы.

Однако не всем так везет и довольно часто в руководствах пользователя к ГУ производителей Sony или JVC о способе подключения Remote Control на магнитоле не сказано ни слова.

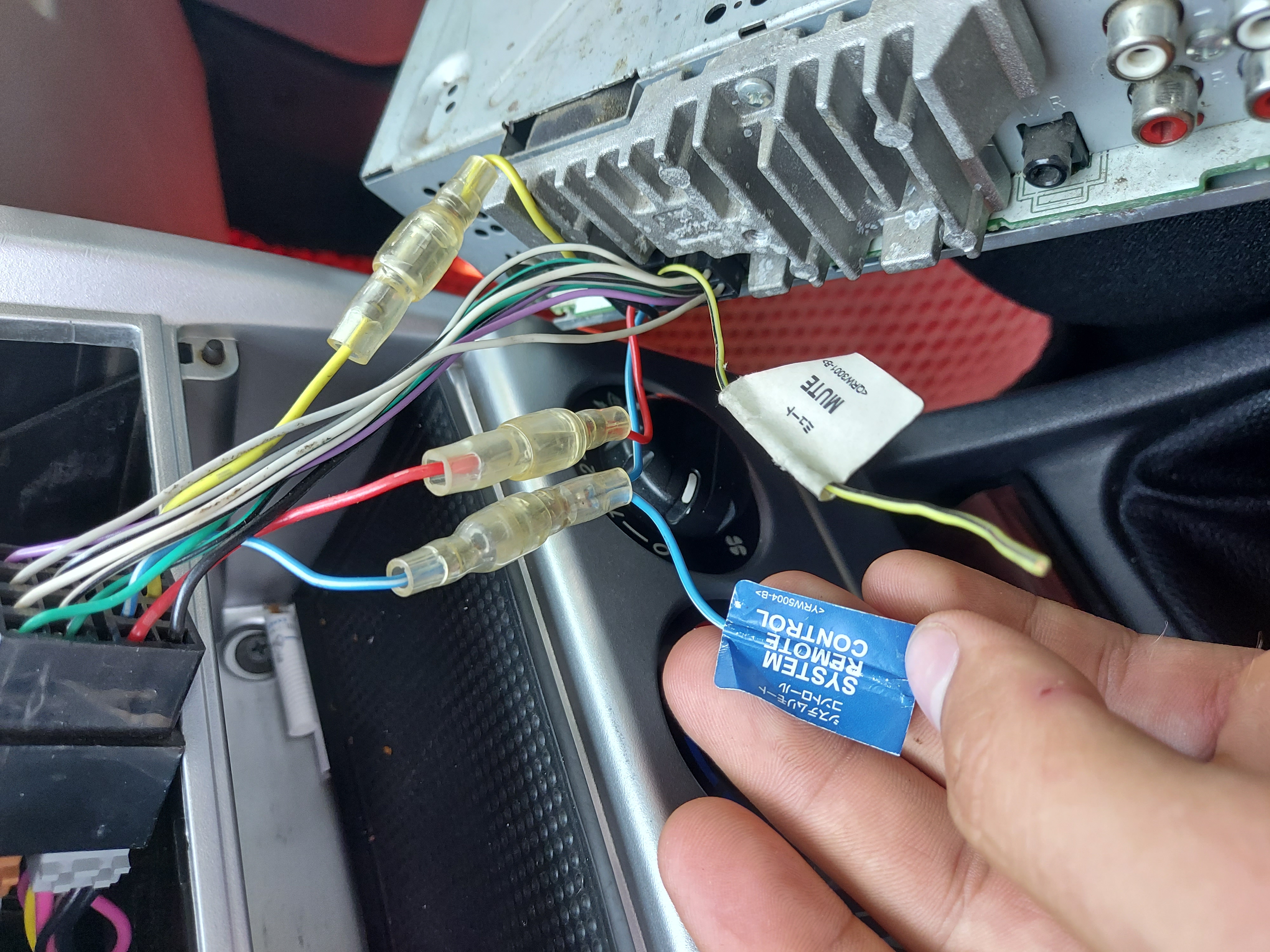

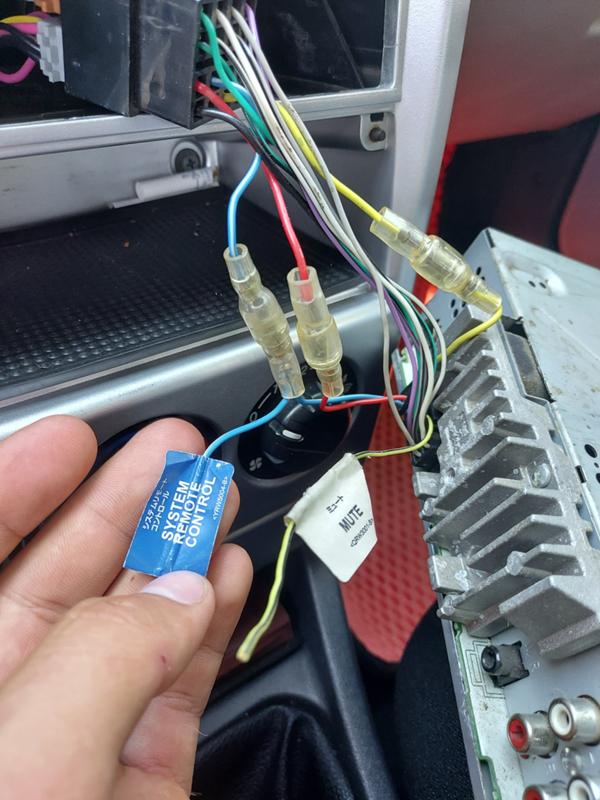

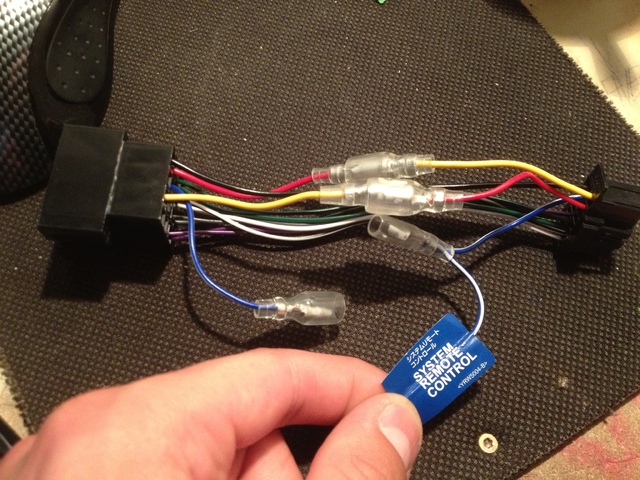

Провода System Remote Сontrol на магнитоле

Remote: что это и как подключить

Пришло время ответить на главный вопрос. Remote на магнитоле Pioneer и Remote in на магнитоле Sony: что это и одно ли это и то же?

Провод Remote на магнитоле — это выход на её колодке питания, предназначенный для включения и выключения периферийным оборудованием посредством подачи и снятия напряжения 12В. Этот провод традиционно делается голубого цвета.

Провод rem на магнитоле

Выход Remote организуется через транзисторный ключ, расположенный на плате аудиосистемы. В среднем его пропускная способность ограничивается 200 мА. Более точная информация указывается в инструкции к модели.

Подключение магнитолы 2din

Важно помнить, что если в аудиосистеме несколько усилителей звука, провод подключается поочередно к каждому из них. Сделать это можно разведя провода паутинкой. То есть, нужно протянуть провод от первого усилителя ко второму, от него к третьему. Таким способом можно подключить до пятидесяти усилителей.

Однако случается, что после такого подключения несколько усилителей не работают. Причина может крыться непосредственно в их схематике. Тогда последовательность действий меняется. Перед каждым входом remote, прямо в клемму, устанавливается диод. Сам провод просто припаивается.

Вход усилителя

При подключении по этой схеме, усилители начинают правильно работать, не принося больше проблем.

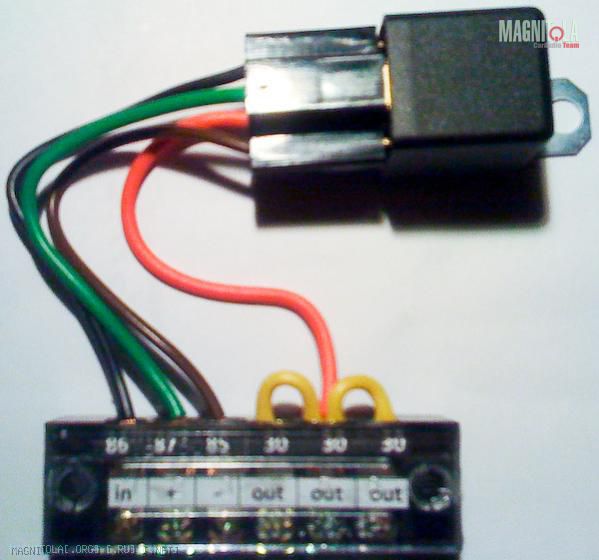

Порой возникает необходимость установить на Remote реле. Сопротивление катушки должно быть от 80 Ом. Лучше всего для этого подходит ВАЗовское реле. После его установки выход remote не перегрузится и не сгорит.

Подключение проводится по следующей схеме:

1. 85 колодка реле соединяется с проводом;
2. Далее он через предохранитель тянется к 87 колодке;
3. Предохранитель ставят на место смены сечения. В большинстве случаев, он и будет являться дистрибьютором.
4. 86 колодка либо ставится на «минусовый» провод или кузов.

Подключение провода Remote

В таком случае, 30 колодка будет являться усиленным выходом провода Remote на магнитоле. Важно помнить, что устанавливать реле не всегда необходимо. Нужно исходить из ситуации.

Стоит заметить, что работая с ГУ следует помнить о технике безопасности. Нельзя подавать на включенное устройство большую нагрузку или закорачивать в этом время провода. В противном случае, выход может сгореть и починить его можно будет только в специализированном сервисе.

Также при наличии нескольких усилителей, подключать их следует друг за другом. При этом реле ставить нельзя.

Устанавливать его можно только при наличии периферического оборудования, которое будет работать вместе с аудиосистемой.

Провод rem на магнитоле

Доброго времени суток, подскажите, как прокинуть провод REM от гу к двум усилкам 4х канальник и моноблок? Можно подключить последовательно или все таки необходимо параллельное подключение? Наверное глупый вопрос, потому что помню, что при параллельном соединении напряжение одинаковое на обоих проводниках, а если не ошибаюсь, то у REM как раз таки 12В. Нет разницы… И как в Вашем понимании в данном случае параллельно или последовательно это реализовать? Паралельно, это я грубо говоря раздваиваю rem провод с гу Последовательно, это я от гу провод rem бросаю на один усилок, а от этого усилка на моноблок. Ну не скажи, как я понимаю с магнитолы по rem идет постоянные 12в, если подключить последовательно, то на каждый усилок придет по 6в, или я не прав?

Поиск данных по Вашему запросу:

Провод rem на магнитоле

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как подключить сабвуфер к штатной магнитоле — есть решение!
• Студия автозвука Электросила
• Куда подключить REMOTE усилка?
• Skoda Octavia A7 1,8 DSG Fahrrad Revo1 › Logbook › …а теперь звук в багажник
• Как подключить автомобильный усилитель своими руками
• Проблема с Rem
• Форум «Auto-HiFi»
• Что означает надпись Remote на магнитоле

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Провода на магнитоле, какие цвета к чему подключать.

Как подключить сабвуфер к штатной магнитоле — есть решение!

На самом деле, не стоит спешить обращаться в автосервис, т. Процедура подключения усилителя начинается c силовых проводов. Проводка — это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т.

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал. Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым.

В некоторых случаях также могут отчетливо быть слышны хрипы. Провод — это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового длина при этом не имеет значения.

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.

Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Номинальная мощность — это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома. Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт.

Если у нас двухканальный усилитель имеющий номинальную мощность RMS 60 Вт. Как пользоваться таблицей? В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство будет ли это усилитель или магнитола , и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод.

Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар.

У магнитолы нет линейных выходов? Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

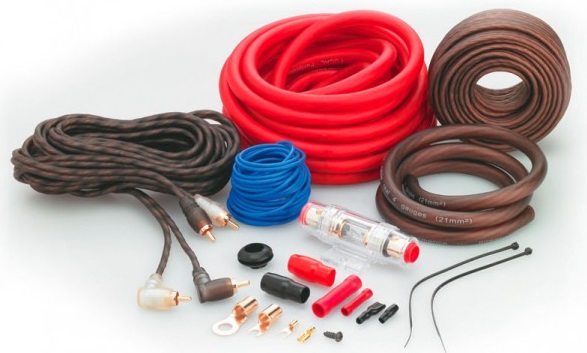

Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод.

Подключается он к усилителю к клеме под названием REM. Данный раздел мы объединили, т. Подключения усилителя , как правило, указывается в инструкции от производителя. Ниже представлена схема подключения четырёхканального усилителя к колонкам. Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер.

Одноканальные усилители используются лишь для одной цели — подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой.

Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот. Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом.

Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления. После подключения усилителя в динамиках появились шумы? Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Главная Усилители Как подключить автомобильный усилитель своими руками. Оглавление 1 Хорошее питание залог успеха 1. Оценка статьи:.

Студия автозвука Электросила

Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям. Отправлено 18 May — PM. Пред лучше нормальный поставь.

Без него усилок работать не будет. Провод REM — это синий провод магнитолы. На нём появляется + только при включенной.

Куда подключить REMOTE усилка?

Имя Запомнить? Файлы Галереи Справка Календарь Все разделы прочитаны. Посетителям Новеньким Патриотам. Регистрируясь на данном ресурсе Вы соглашаетесь с действующими Правилами форума и обязуетесь их соблюдать. Незнание правил не освобождает Вас от наказания за их нарушение! На форуме действует ряд ограничений для новых пользователей: запрещено заниматься торговлей, устанавливать автар и подпись, принимать участие в опросах, личный ящик ограничен ю сообщениями. Для снятия ограничений Вам надо оставить на форуме более 10 сообщений, а также с момента вашей регистрации должно пройти не менее 30 дней.

Skoda Octavia A7 1,8 DSG Fahrrad Revo1 › Logbook › …а теперь звук в багажник

Собственно, шумоизоляция багажника делалась в первую очередь для последующей установки туда саба и усилителя, оставшихся с прошлой машинки. Еще до установки не мог решить проблему с управляющим проводом на включение усилителя Remote. На предохранитель садить не хотелось, кнопка отдельная тоже не вариант — надо, чтобы усь включался при включении магнитолы Свинка. Нашел такой вариант: конвертер уровня сигнала Kicx HL Он стандартно подключается к проводам, идущим на акустику, на него также цепляется плюс и минус.

Все когда-то делают что-нибудь в первый раз. Сегодня мы поговорим о том как правильно подключить автомобильный усилитель.

Как подключить автомобильный усилитель своими руками

В данной записи всё написано с некоторым сарказмом, прошу не обижаться, но расписано я надеюсь подробнее некуда. Я же сам только любитель и только открываю для себе автозвук. Именно для этого я создал этот надеюсь кому-то полезный пост! Фото взяты из интернета, не всё на них сделано действительно правильно, однако для общего понятия или примера думаю будет достаточно! Это реально отличный звук, качество и надёжность, но и цена соответствующая.

Проблема с Rem

Рассказывать о том как протянуть провода от аккумулятора для питания сабвуфера или как снять штатную магнитолу мы не будем, я думаю вы разберетесь с этим самостоятельно. Расскажем только о некоторых нюансах связанных с подключением сабвуфера именно к заводской аудиосистеме. При подключении сабвуфера или усилителя к штатной магнитоле вы столкнетесь с некоторыми трудностями. Во-первых, привычного линейного выхода в виде «колокольчиков» сзади магнитолы у штатной магнитолы вы не найдете. Некоторые заводские магнитолы имеют линейный выход но таких на самом деле немного. Во-вторых, у многих современных магнитол нет даже выхода на управление включение внешнего усилителя.

Здравствуйте уважаемы цепляю активный савбуфер к штатной магнитоле nissan almera classic со всем разобрался не могу найти.

Форум «Auto-HiFi»

Провод rem на магнитоле

Распиновка магнитолы не путать с Раскодировкой — правильное соединение силовой и акустической проводки магнитолы с системой питания автомобиля и её акустической аппаратурой. Различные штатные магнитолы, особенно на старых автомобилях, имеют индивидуальные разъёмы подключения, распиновка которых происходит строго по определнной схеме, которая обычно располагается в верхней крышке магнитолы и позволяет разобраться, какого цвета провод за что отвечает. Дело в том, что располагается она там не всегда, либо, по какой-то причине не подходит подключение в другое авто, например.

Что означает надпись Remote на магнитоле

Основная ошибка при подключении автомагнитолы, подключение плюсового провода от прикуривателя. В результате падает мощность головного устройства, что видно по мигающей подсветке магнитолы на большой громкости и как следствие, заметно раньше появляются искажения в звуке. Поэтому автомобильную магнитолу необходимо подключить напрямую от аккумулятора, хорошим качественным проводом и дополнительным предохранителем, расположенным как можно ближе к аккумулятору. Сразу отмечу, что у автомагнитолы два плюсовых провода, один желтый, который является силовым и отвечает за память магнитолы, второй красный, который является своего рода управляющим.

Помощь — Поиск — Пользователи — Календарь. Полная версия этой страницы: Подключение усилителя к магнитоле.

Забыли пароль? Форум Общие форумы Музыка в автомобиле Проблема с Rem. Показано с 1 по 19 из Опции темы Подписаться на эту тему…. Dart Vader. Проблема с Rem Прошу помощи в поиске проблемы следующего характера.

REM управляеться в основном с мафона.. Вот возникло у меня желание, подключить буфер к компьютеру Пробывал питание подключить к 12v блочку, что то не получается

Что такое REM на усилителе?

Как партнер Amazon мы зарабатываем на соответствующих покупках, сделанных на нашем веб-сайте.

Этот вопрос может быть довольно простым, если вы автомобильный инженер, компьютерщик или случайный технический специалист. Однако для новичка в технологиях это может быть вопрос на миллион долларов, поэтому мы постараемся объяснить концепцию в самой простой форме. Таким образом, к концу этой статьи вы поймете, что такое REM, его функция и почему он важен в усилителе.

Что такое РЗМ?

REM означает удаленное или удаленное включение усилителя и обычно представляет собой СИНИЙ провод 12 В (без полосы), который идет непосредственно от вашего головного устройства и используется для включения усилителя от головного устройства. Когда усилитель подключен к сети, он не включится, пока не появится сигнал на удаленном проводе. Вы можете подключить оставшийся провод либо к дистанционному триггеру головного устройства (деки), либо перейти к блоку предохранителей и использовать предохранитель IGN или ACC.

При подключении к головному устройству дистанционный провод будет использоваться для включения усилителя от головного устройства. Однако при подключении к IGN усилитель будет включаться при включении автомобиля. Вы также можете подключить оставшийся провод к блоку предохранителей, ознакомьтесь с этим руководством, чтобы узнать больше.

Теперь это легко спутать с чем-то другим (например, с пультом для воспроизведения песен, переключения каналов и т.д.).

Но в своей самой простой форме провод REM на усилителе функционирует как триггер питания. Это кнопка, которая сообщает устройству, что нужно играть, что-то вроде команды, которая сообщает устройству, когда начинать после его подключения.

Что такое REM на усилителе?

Чтобы упростить задачу, представьте, что усилитель похож на ваш обычный телевизор. Вы можете подключить кабель питания к электрической розетке, но он не включится, пока вы не нажмете кнопку питания (либо на телевизоре, либо на пульте дистанционного управления).

Как и кнопка питания на этом телевизоре, REM — это триггер питания усилителя. Прежде чем усилитель сможет начать свою полную работу, ему нужно что-то, чтобы запустить его, когда он подключен к источнику питания.

В большинстве случаев для правильной настройки REM необходимо соединить провод головного устройства (т. е. деки) с дистанционным триггером.

Другим способом установки является вставление провода дистанционного включения в предохранитель ACC или IGN вместе с небольшим предохранителем в блоке предохранителей. Простой способ подтвердить, что REM в усилителе активен, — это включить стереоустройство при включенном зажигании.

Что такое REM на сабвуфере?

Rem означает удаленный усилитель на сабвуфере. Так же, как было объяснено в предыдущих разделах, это триггер, который включает усилитель при включении зажигания.

В базовой линейке сабвуфер напрямую (пассивный сабвуфер) или опосредованно (активный сабвуфер) подключен к усилителю. И, поскольку REM включает усилитель, он также прямо или косвенно отвечает за включение сабвуфера.

Часто задаваемые вопросы

Схема подключения усилителя REM

Как подключить REM к усилителю

Первое, на что следует обратить внимание при подключении REM к усилителю, это то, что стандартное подключение усилителя отличается от подключения усилителя вторичного рынка. Штатные усилители не поставляются с проводами, в то время как на усилителях вторичного рынка уже есть провода, включая провод дистанционного включения.

Стандартное подключение головного устройства

Помните, что в комплект поставки не входит провод дистанционного включения. Там вам нужно получить этот провод, который подключается от усилителя либо к блоку предохранителей, либо к переключателю 12 В в автомобиле, либо к проводу антенны питания.

Вот пошаговый подход к подключению его к блоку предохранителей, так как это самый простой и, вероятно, самый быстрый способ подать питание на усилитель.

• Начните с выключения зажигания кнопкой.
• Подсоедините дистанционный провод к усилителю и протяните его к блоку предохранителей для питания.
• Найдите подходящее место на блоке предохранителей. Подойдет любое место, если оно может подавать питание на провод дистанционного включения при включении зажигания.
• Этот шаг необходим для того, чтобы убедиться, что точка, которую вы выбрали на блоке предохранителей, подает питание на усилитель. Используйте вольтметр, чтобы проверить это место. Если при включении зажигания 12в, а при выключении 0, значит спот хороший.

Подключение головного устройства вторичного рынка

Как правило, на большинстве усилителей вторичного рынка провод дистанционного включения обычно синего цвета с белым проводом. Провод дистанционного управления обычно находится за автомобильной стереосистемой, где вы можете легко получить к нему доступ. Вот несколько шагов, чтобы подключить провод дистанционного управления к усилителю для головного устройства вторичного рынка.

• У вторичного усилителя есть жгут проводов с сине-белым проводом. Просто подключите синий провод этого жгута к другой линии первичного синего провода. После этого проложите основной провод, который был подключен обратно к усилителю, таким образом, чтобы основной провод заканчивался на удаленной клемме.
• Второй способ является лишь завершением первого, и это защита сращиваемого провода. Обязательно припаяйте соединительный провод и защитите его термоусадкой.

Что такое REM Out на автомобильной магнитоле?

Автомобильная стереосистема имеет датчик, который также является пультом дистанционного управления на выходе. Это означает, что когда вы включаете магнитолу, она автоматически получает звуковой сигнал и в ответ на это подает на усилитель сигнал 12В. Этот сигнал передается через удаленный выходной провод, который подключен к усилителю.

REM Заземление 12 В

Заземление 12 В — это распространенный сленг технических фанатов для обозначения номинального напряжения батареи для подключения REM. Это система отрицательного заземления, которая выводится из отрицательной клеммы. Он в основном надежно закреплен на голом металле.

Дистанционное заземление 12В — это отрицательная мощность от головного устройства, и оно в основном монтируется рядом со стереосистемой.

Куда подключается провод Rem?

Провод дистанционного включения слаботочный, поэтому его можно подключить практически к любой клемме предохранителя. Тем не менее, провод дистанционного включения обычно подключается к двум местам для эффективной работы.

Первый к усилителю, где он выполняет функцию срабатывания и выключения. Во-вторых, он подключается к источнику питания. Это может быть головное устройство, блок предохранителей, провод АСС, антенный модуль или модуль включения. Это необходимо для подачи питания, необходимого для запуска усилителя.

Как включить усилитель без удаленного провода

Есть много методов, которые вы можете использовать для достижения одного и того же результата, но любой метод, который вы выберете, будет зависеть от конструкции усилителя.

Два популярных способа включения усилителя без использования проводного соединения включают в себя использование пульта дистанционного управления или использование кнопки запуска/питания, которая поставляется вместе с усилителем.

Первый способ легко включить усилитель без дистанционного провода — это если у усилителя есть пульт дистанционного управления. Большинство современных усилителей в наши дни поставляются с дистанционным управлением, что позволяет легко использовать усилитель независимо от зажигания автомобиля.

Другой способ — если усилитель оснащен кнопкой питания, которую можно просто использовать для его включения и выключения. Однако это может вызвать стресс, так как вам придется каждый раз тянуться к нему, чтобы включить или выключить его.

Заключение

Провод дистанционного включения, также известный как провод REM, действует как мощный триггер для включения и выключения усилителя, когда стереосистема не используется. Этот метод избавляет вас от необходимости вручную включать и выключать усилитель каждый раз, когда вам нужно его использовать. Мы надеемся, что эта статья поможет вам понять концепцию БДГ и ответит на все ваши вопросы о ней.

Как рассчитать наилучшее сечение провода для автомобильного усилителя

Я принадлежу к культуре прекрасных образов и звуков, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck

• Начал работу в компании Crutchfield в 2006 г.
• Прошел тщательное обучение консультантов внутри компании, изучив тонкости различных продуктов
• Разработал и организовал электрические схемы сабвуферов Crutchfield
• Оставайтесь в курсе последних событий, посещая тренинги для поставщиков по новым продуктам
• Получил сертификат MECP (Mobile Electronics Certified Professional)
• Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
• Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
• Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
• С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии

Еще от Бака Померанца преобразователь (LOC)?

Лучшие монофонические усилители 2023 года

Лучшие 4-канальные автомобильные усилители 2023 года

Схемы подключения сабвуфера

Esquemas de cableado para subwoofers

Для правильной работы усилителю необходимо, чтобы его силовая и заземляющая проводка были достаточно большими, чтобы удовлетворить потребность в электрическом токе. Какой калибр провода (толщина) использовать для силовых кабелей, зависит от того, какой ток ваша система будет потреблять, и от того, как долго будет проходить проводка.

U

Понимание потребностей вашей системы может помочь вам понять, когда лучше выбрать провод 4-го калибра вместо провода 8-го калибра. Сделайте немного математики, а затем сверьтесь с нашей таблицей размеров проводов ниже. Конечно, если вы ищете новый автомобильный усилитель, мы перечисляем рекомендуемый комплект проводки для каждого усилителя.

Формулы для расчета потребляемого тока

Чтобы определить приблизительный потребляемый ток (в амперах) вашего усилителя, вы должны сначала рассчитать общую мощность системы. Умножьте количество каналов на количество среднеквадратичных ватт на канал. Если у вас несколько усилителей, сложите общую среднеквадратичную мощность, чтобы получить общую сумму.

Вообще говоря, существует два типа усилителей — класса D и класса AB — поэтому есть две формулы для расчета потребляемого тока. (Вы можете прочитать подробное объяснение под диаграммой.) Вы используете формулу, применимую к вашему усилителю. Если вы не знаете, к какому классу относится ваш усилитель, используйте расчеты класса AB для получения наиболее безопасного результата.

Усилитель класса D: общая среднеквадратичная мощность , деленная на 0,75 А. Эффективность, деленная на 13,8 В, равна потребляемому току в амперах.

Полученное значение является приблизительным максимальным потреблением тока вашей системой, независимо от того, какой тип усилителя у вас есть. Сравните это число с числами в столбце «Ампер» в таблице ниже. Теперь определите длину кабеля, которая вам понадобится — это расстояние от аккумулятора до места установки усилителя. Сопоставьте эти два рисунка в таблице, чтобы определить, какой калибр кабеля вам нужен.

AWG: Обратите внимание, что наши размеры соответствуют размерам AWG (американский калибр проводов). Чем меньше номер калибра, тем толще провод. 1/0 («один-ноль») — это обычное название провода нулевого калибра; 2/0 («две ноты») для провода калибра 00.

Нагрузочная способность: Чем больше провод, тем больший ток он может проводить. Иногда это называют его «емкостью». Это основная предпосылка здесь. Чем больше мощность в вашей системе и чем большее расстояние вам нужно, чтобы она прошла, тем длиннее провод, который вам нужен, чтобы доставить ее туда.

Калькулятор размера провода

Примечание: Эта таблица предназначена только для многожильного медного провода . Провод из алюминия с медным покрытием (CCA) не может выдержать ток, который может выдержать медный провод того же размера. Использование провода CCA обычно означает, что вам потребуется больший размер для передачи того же количества тока, особенно в некоторых из более длинных проводов.

Более подробное объяснение

Вот объяснение формул, которые мы используем, если вам нужна дополнительная информация. Вычислить общую мощность усилителя несложно, но другие части могут сбивать с толку.

Расчет тока: закон Джоуля

Сила тока (Ампер) равна мощности (Ватт), деленной на Напряжение (В)

Но ни один усилитель не имеет 100% КПД

Приведенная выше формула сама по себе не учитывает неэффективность присущие производству энергии. Это необходимо учитывать.

Ток (Ампер) равен мощности (Ватт), деленной на Эффективность усилителя (X%), деленной на Напряжение (Вольты)

Принимая во внимание эту неэффективность для каждого класса усилителя, мы получаем формулы, перечисленные выше:

Формула для усилителей класса D

Типичный усилитель класса D имеет КПД около 75%, что означает, что около трех четвертей генерируемой им мощности преобразуется в аудиовыход, а одна четверть мощности теряется в виде тепла. Таким образом, если усилитель выдает 400 Вт, он на самом деле потребляет около 533 Вт мощности от своего источника, и проводка усилителя должна быть достаточно большой, чтобы справиться с этим потреблением.

• Потребляемый ток усилителя класса D равен его среднеквадратичной выходной мощности, деленной на 75 % КПД, деленной на 13,8 В

Формула для усилителей класса AB

Типичный усилитель класса AB имеет КПД около 50 %, что означает, что около половины генерируемой им мощности используется для аудиовыхода, а другая половина мощности теряется в виде тепла. Таким образом, если усилитель выдает 400 Вт, он на самом деле потребляет около 800 Вт мощности от своего источника, и проводка усилителя должна быть достаточно большой, чтобы справиться с этим потреблением.

• Потребляемый ток усилителя класса AB равен его среднеквадратичному выходному значению Мощность, деленная на 50 % КПД, деленная на 13,8 В

Автомобильное напряжение не 12 вольт и не 14,4 вольт

А 13,8? Да, у транспортных средств есть 12-вольтовая электрическая система, но мы предполагаем, что транспортное средство работает, а это означает, что его генератор поднимет напряжение системы примерно до 13,8 вольт. Это лучшее реальное представление электроснабжения автомобиля. Деление на 12 приводит к большему числу, что может указывать на большее сечение провода, но часто оно находится в том же цветовом диапазоне на диаграмме. Производители используют 14,4 вольта в спецификации своего оборудования, чтобы преувеличить номинальную мощность.

Сопротивление увеличивается с увеличением длины провода

Причина, по которой кабели разной длины имеют разные номинальные значения, заключается в том, что электрическое сопротивление, присущее всем проводам, увеличивается по мере увеличения длины кабеля, пока не вынуждает напряжение упасть ниже допустимого уровня. В этот момент увеличение размера силового кабеля восстановит напряжение до заданного уровня.

Размер провода имеет значение для протекания тока

Наконец, по словам ребят из нашей службы технической поддержки, основным ограничением производительности в большинстве установок усилителей является подача тока — либо слабое заземление, либо недостаточное сечение провода. Установка проводов слишком малого сечения приводит к снижению производительности, потенциальному сокращению срока службы подключенных компонентов (вашего усилителя и динамиков) и потенциальной угрозе безопасности.

С другой стороны, установка проводов слишком большого сечения не имеет недостатков, и есть потенциал для повышения производительности. Очевидно, что нет необходимости покупать проводку 2-го калибра, когда подойдет 10-й. Такой перебор был бы пустой тратой денег. Но если бы диаграмма могла наклоняться в любом направлении между двумя размерами, разумным выбором был бы выбор большего размера провода.

Какой размер провода динамика мне нужен?

Проводка динамиков тоже имеет значение. Сигнал и питание, выходящие из вашего усилителя, не должны иметь препятствий на пути к вашим динамикам и сабвуферам. При замене или прокладке новой проводки динамиков мы рекомендуем использовать:

• провода калибра 18, 16 или 14 для динамиков
• провода калибра 16, 14 или 12 для сабвуферов

чем больше ток вы пропускаете через него, тем больший размер вы должны использовать.
