Что такое ARM Cortex-M4. Какие особенности делают его популярным для встраиваемых систем. Как устроена его архитектура. Чем отличается от других процессоров семейства Cortex-M.
Что представляет собой микроконтроллер ARM Cortex-M4
ARM Cortex-M4 — это 32-битное процессорное ядро, разработанное компанией ARM Holdings для использования во встраиваемых системах. Оно относится к семейству микроконтроллеров Cortex-M и обладает следующими ключевыми характеристиками:
- 32-битная архитектура RISC
- Гарвардская архитектура с раздельными шинами для инструкций и данных
- Поддержка набора инструкций Thumb-2
- Встроенный контроллер вложенных векторных прерываний (NVIC)
- Модуль цифровой обработки сигналов (DSP)
- Опциональный модуль вычислений с плавающей запятой (FPU)
Cortex-M4 обеспечивает высокую производительность при низком энергопотреблении, что делает его популярным выбором для широкого спектра встраиваемых приложений.

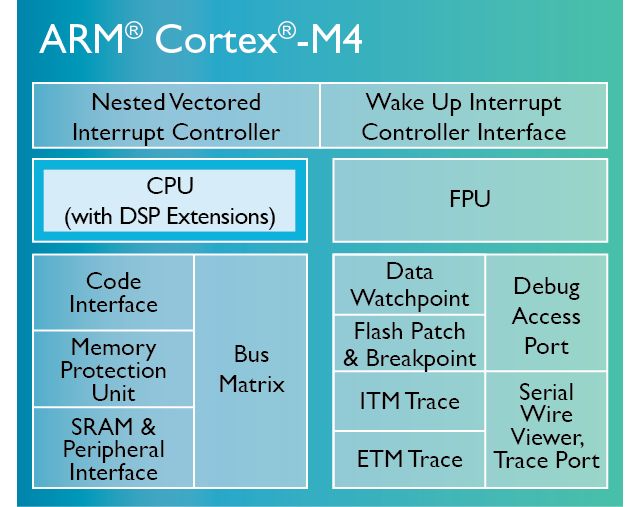

Архитектура и основные компоненты Cortex-M4
- Процессорное ядро с конвейерной обработкой инструкций
- Банк из 16 32-битных регистров общего назначения
- Арифметико-логическое устройство (ALU)
- Контроллер прерываний NVIC
- Системная шина и матрица шин
- Контроллеры памяти и периферийных устройств
Рассмотрим подробнее некоторые ключевые компоненты архитектуры Cortex-M4.
Банк регистров
Cortex-M4 имеет 16 32-битных регистров общего назначения:
- R0-R12 — регистры общего назначения
- R13 (SP) — указатель стека
- R14 (LR) — регистр связи
- R15 (PC) — счетчик программы
Такой набор регистров обеспечивает быстрый доступ к данным и эффективное выполнение операций.
Контроллер прерываний NVIC
Встроенный контроллер вложенных векторных прерываний (NVIC) отвечает за обработку прерываний с минимальными задержками. Он поддерживает до 240 прерываний с настраиваемыми приоритетами.Набор инструкций Thumb-2
Cortex-M4 использует набор инструкций Thumb-2, который сочетает 16- и 32-битные инструкции. Это позволяет достичь высокой плотности кода при сохранении 32-битной производительности. Основные особенности Thumb-2:
- Смешанные 16- и 32-битные инструкции
- Поддержка условного выполнения
- Расширенные инструкции для обработки битовых полей
- Инструкции умножения-накопления для DSP-алгоритмов
Такой гибкий набор инструкций обеспечивает эффективное использование памяти программ и высокую производительность вычислений.
Модуль цифровой обработки сигналов (DSP)
Одним из ключевых отличий Cortex-M4 от предшественников является встроенный модуль DSP. Он добавляет специализированные инструкции для эффективной обработки сигналов:
- Однотактные операции умножения-накопления (MAC)
- SIMD-инструкции для параллельной обработки данных
- Насыщающая арифметика
- Операции с фиксированной точкой
Это позволяет реализовывать сложные алгоритмы ЦОС с высокой производительностью и низким энергопотреблением.
Модуль вычислений с плавающей запятой (FPU)
Опциональный FPU-модуль добавляет аппаратную поддержку операций с плавающей запятой одинарной точности (32-бит). Преимущества использования FPU:
- Ускорение вычислений с плавающей запятой в 10 и более раз
- Снижение энергопотребления при работе с плавающей запятой
- Упрощение разработки ПО за счет использования чисел с плавающей запятой
Версия процессора с FPU обозначается как Cortex-M4F.

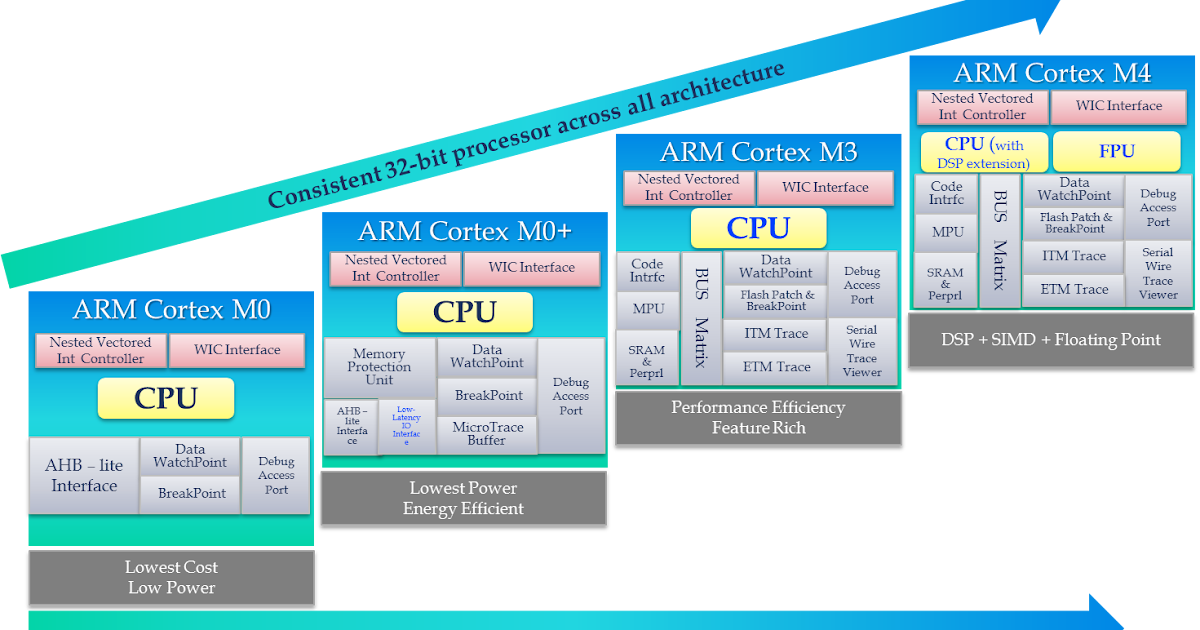

Отличия Cortex-M4 от других процессоров семейства Cortex-M
Как Cortex-M4 соотносится с другими популярными микроконтроллерами ARM?
Cortex-M0 и M0+
Это самые простые ядра семейства, ориентированные на максимальную энергоэффективность:
- Упрощенная архитектура фон Неймана
- Ограниченный набор инструкций Thumb
- Отсутствие DSP и FPU
Cortex-M4 значительно мощнее, но потребляет больше энергии.

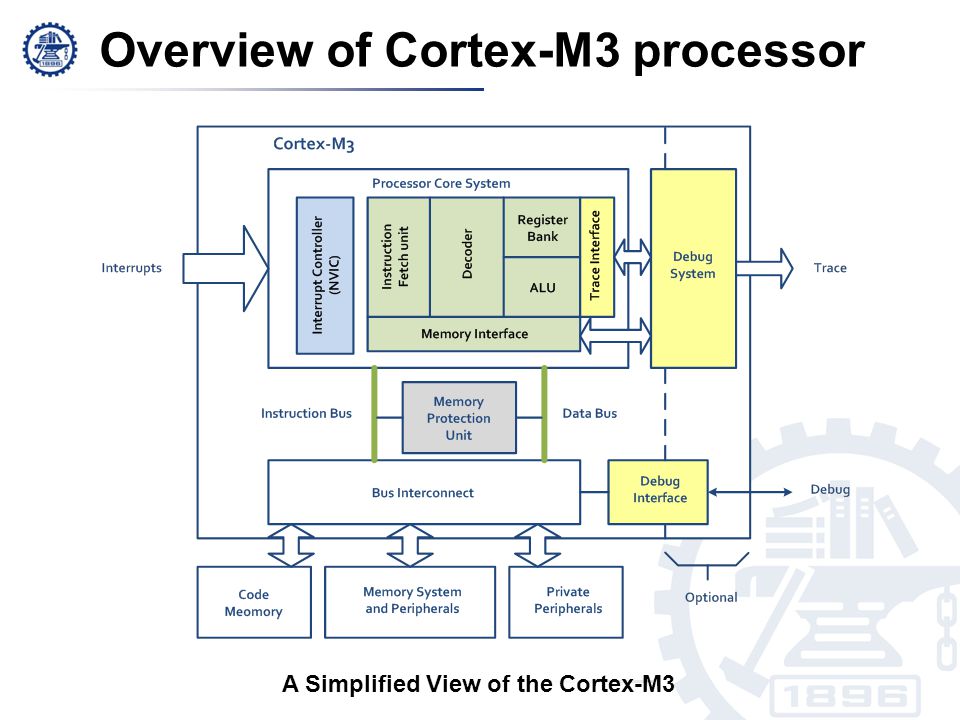

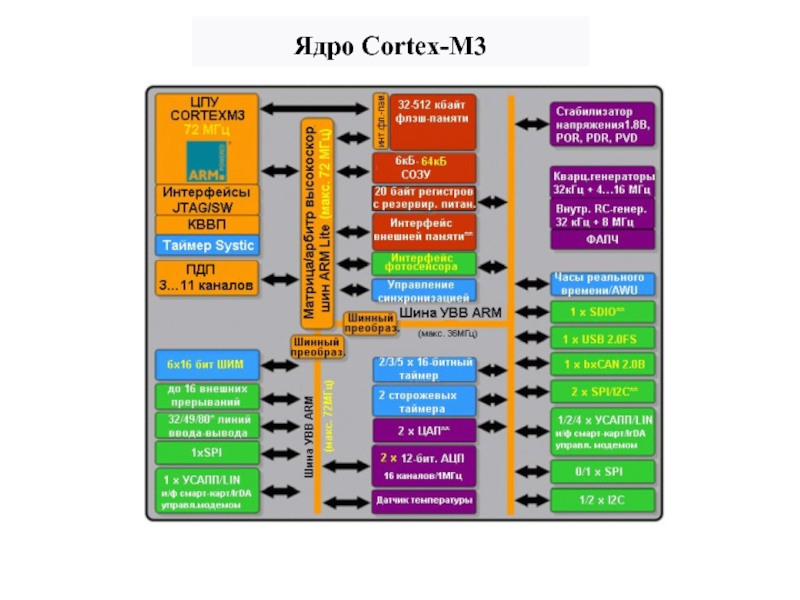

Cortex-M3
Cortex-M3 очень близок к M4 по архитектуре, основные отличия:
- Отсутствие DSP-инструкций в M3
- Нет поддержки FPU в M3
По сути, Cortex-M4 — это Cortex-M3 с добавлением DSP и опционального FPU.
Cortex-M7
Это самое производительное ядро линейки Cortex-M:
- Суперскалярный конвейер инструкций
- Кэш инструкций и данных
- Более мощный FPU (двойная точность)
Cortex-M7 обеспечивает максимальную производительность, но потребляет больше энергии и дороже Cortex-M4.

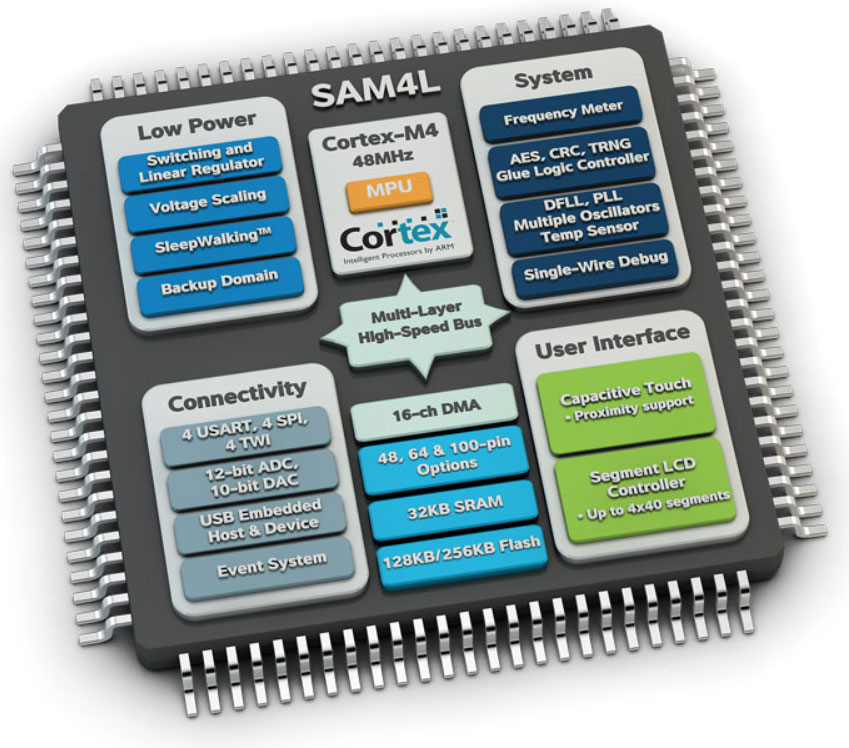

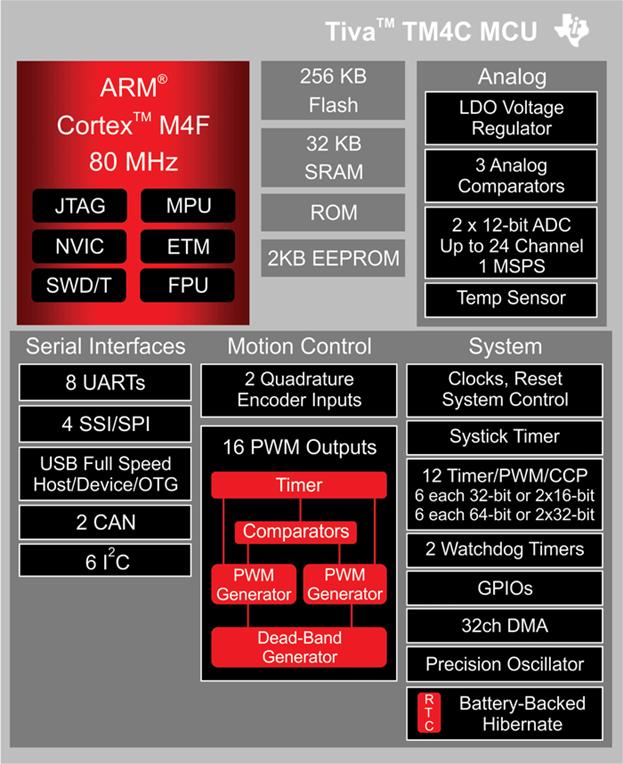

Применение микроконтроллеров на базе Cortex-M4
Благодаря сочетанию высокой производительности, энергоэффективности и расширенных возможностей, Cortex-M4 широко применяется в различных встраиваемых системах:
- Промышленная автоматизация и управление
- Медицинское оборудование
- Автомобильная электроника
- Потребительская электроника
- Системы «умного дома»
- Носимые устройства
Особенно эффективен Cortex-M4 в приложениях, требующих интенсивных вычислений и обработки сигналов, таких как цифровые фильтры, аудиообработка, управление двигателями.
Преимущества использования Cortex-M4
Какие ключевые преимущества дает применение микроконтроллеров на базе Cortex-M4?
- Высокая производительность при низком энергопотреблении
- Эффективная обработка сигналов благодаря DSP-инструкциям
- Возможность аппаратных вычислений с плавающей запятой (в версии M4F)
- Богатая программная экосистема и инструменты разработки
- Широкий выбор микроконтроллеров от разных производителей
Это делает Cortex-M4 оптимальным выбором для широкого спектра встраиваемых приложений, требующих баланса между производительностью, энергоэффективностью и функциональностью.
Программирование микроконтроллеров Cortex-M4
Разработка ПО для Cortex-M4 обычно ведется на языке C с использованием специализированных компиляторов и библиотек. Ключевые аспекты программирования:
- Использование CMSIS (Cortex Microcontroller Software Interface Standard) для доступа к аппаратным возможностям
- Оптимизация кода с учетом особенностей архитектуры и набора инструкций Thumb-2
- Эффективное использование DSP-инструкций для обработки сигналов
- Настройка и использование контроллера прерываний NVIC
- Работа с FPU при необходимости вычислений с плавающей запятой
Для разработки обычно применяются интегрированные среды (IDE) с поддержкой отладки через JTAG/SWD интерфейсы.
Заключение
ARM Cortex-M4 представляет собой мощное и гибкое процессорное ядро для встраиваемых систем. Благодаря сочетанию высокой производительности, энергоэффективности и расширенных возможностей обработки сигналов, оно находит применение в широком спектре приложений — от промышленной автоматики до носимых устройств.
Ключевые особенности Cortex-M4, такие как DSP-инструкции и опциональный FPU, делают его оптимальным выбором для задач, требующих интенсивных вычислений при ограниченном энергопотреблении. Широкая экосистема разработки и поддержка со стороны множества производителей микроконтроллеров обеспечивают удобство применения Cortex-M4 в новых проектах.
