Цифровой спидометр.

Глава 1. Немного предистории, или как я люблю отечественный Автопром.

После того, как на моей машине, а машина прямо скажем почти эксклюзивная (в смысле запчасти фиг найдешь), благополучно скончался очередной спидометр, то ли седьмой, то ли восьмой, я решил замутить электронный девайс, чтоб и скорость показывал и километры щелкал.

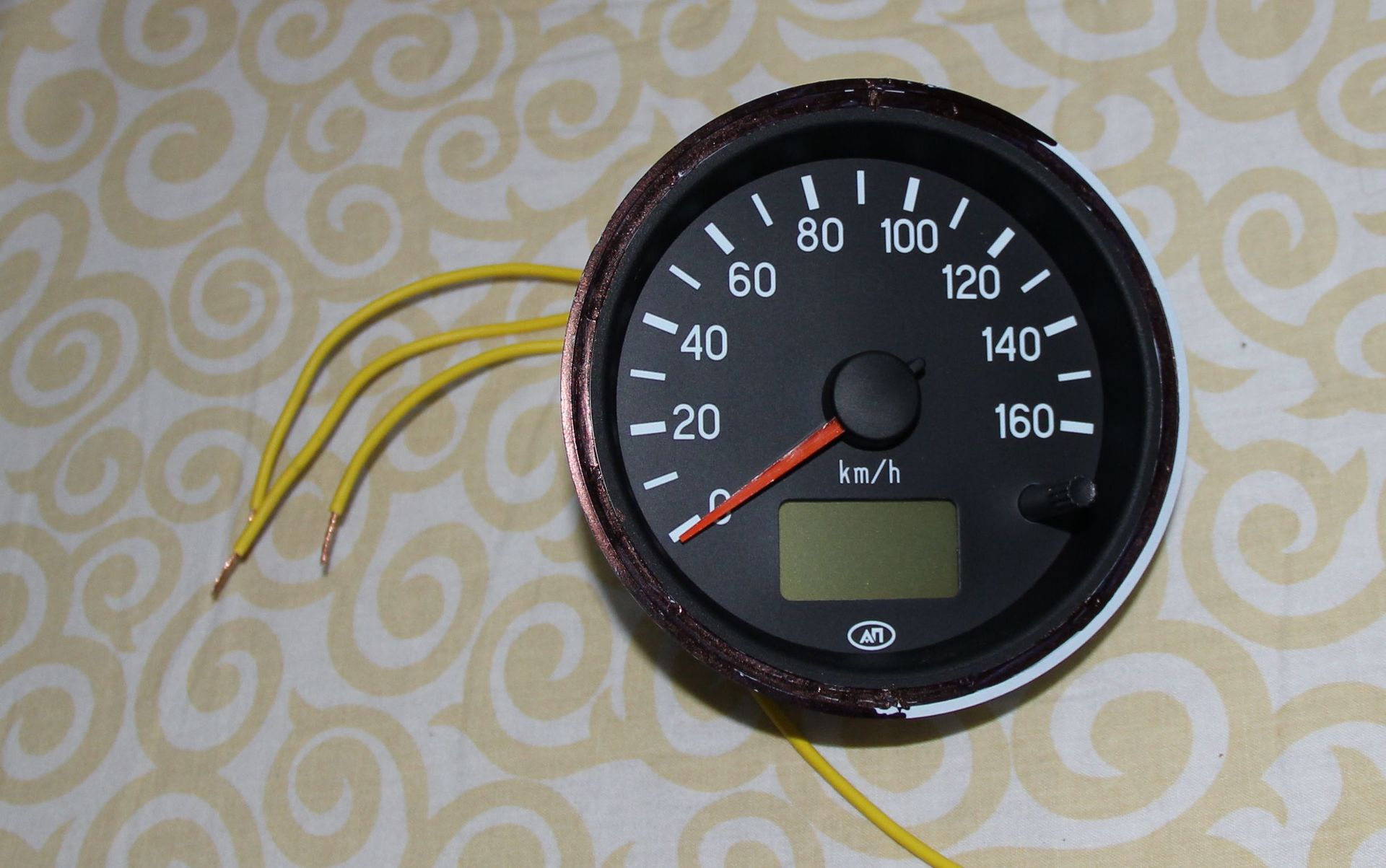

Фото 1. Общий вид:

Фото 2. Основной блок:

Фото 3. Датчик ДСА-9 + «двигло»:

Глава 2. О выборе компонентов, или «я его слепила из того, что было».

Итак, за источник сигнала о продвижении авто по тернистому пути наших автодорог был выбран ДСА-9, имеющий: 6 импульсов на 1 метр пути, выход ОК и резьбовое соединение М22 х не помню на сколько, как раз по размеру, НО можно использовать любой датчик скорости с 6имп/метр, в зависимости от авто.

Глава 3. О самом главном, или без теории ни туды, и ни сюды.

Переходим, собственно, к методике определения скорости. Как всем известно, если автомобиль движется, то с датчика скорости поступают импульсы, если никуда не движется — то и импульсов тоже не дождетесь! И что самое поразительное — частота (или кому удобнее — период повторения) прямо пропорциональна (обратно пропорциональна, для периода повторения) скорости движения, вот тут-то, не при котах будь она упомянута, собака и порылась. Что такое частота — это количество импульсов в секунду (просто гениально, спасибо Герцу) N(в секунду)=Fп, поэтому получаем:

V=Fп/6 (м/сек) (мы же помним, что на 1 метр приходится 6 импульсов)

Но минуточку, где вы видели спидометры со шкалой «М/СЕК»? Да и ГАИшники, (ДАИшники — это чтобы для тех, кто в Украине проживает, было понятно) штрафуют за лишние км/час. Отсюда вывод — надо пересчитать, а как? Все гениальное просто: умножаем на 3600 (это столько секунд в 1 часе) и делим на 1000 (столько метров в 1 км) после сложнейших математических преобразований получаем волшебную формулу:

V=0,6*Fп (км/час) — то что доктор прописал.

Из это формулы следует гениальное (жаль, что не я первый додумался) умозаключение — если организовать «временные ворота» длительностью 0,6 сек, в которые проталкивать импульсы от датчика, на выходе получим скорость! 1 импульс — 0,6 км/час, 10 импульсов — 6 км/час, 100 импульсов — 60 км/час и т.д. Но, опять это «НО», как сказал один из главных героев любимого фильма из детства «Айболит-66» — «Нормальные герои всегда идут в обход», вот этим путем пойдем и мы, т.е. заменим в формуле Fп на Тп (оно же 1/Fп), в результате получим:

V=0,6/Тп (км/час)

Возникает законный вопрос — «ЗАЧЕМ?». Напрашивается еще одна цитата: «А я объясню!» («Ирония судьбы, или с легким паром»). Дело в том, что как любой цифровой прибор, нашему спидометру присущи те же недостатки — погрешность. Может кто помнит, обычно пишут: «+/- 2 знака мл.разряда» (например). Так вот, чтобы уменьшить, всякие там, погрешности умные люди придумали «складывать и умножать» (шучу), накапливать и усреднять.
Теперь посмотрим, сколько нужно времени, чтобы усреднить 2 показания, ну скажем на скорости 60 км/ч.
При первом способе получается: 2 временных отрезка по 0,6 сек — итого 1,2 сек, авто при этом проедет примерно 33м. (временем выполнения сложения-деления можно пренебречь)
Второй способ нам дает: 2 интервала по 10 мс — итого 0,02 сек, авто проедет — 0,33м.
Вот поэтому в программе происходит накопление и усреднение 8-ми отсчетов скорости. Почему 8? Просто удобнее усреднять, не мне — микропроцику.
Тогда зачем я тут подробно описывал первый способ расчета? А чтоб было, вдруг кому-то понадобится!
Что? Забыл про одометр? Ну, там все просто: считаем импульсы, делим на 6 — получаем метры, потом делим на сто — сотни метров (нужны для учета суточного пробега), еще на 10 получили — км. Как вы поняли в девайсе всего два счетчика пробега: полный и суточный.
Опять же, количество счетчиков ограничено только моей фантазией (или ее отсутствием) и теми самыми 19200 тиками (по секрету скажу — тиков ушло примерно 1/3), можно конечно добавить счетчиков, прицепить часы на DS1307 и считать км за 1 час, скажем, или расстояние от работы до магазина с пивом, но зачем?

Глава 4. Описание работы, или «а оно вам надо?»

Основная часть схемы изображена на рис.1.
И так, что у нас в наличии:
таймеры: Т0, Т1, Т2 — отлично,
аппаратный TWI — пригодится,
1 свободная нога от АЦП — вполне достаточно,
есть еще ноги для организации внешних прерываний,
ну еще куча всего — оно нам не пригодится, по крайней мере в этом проекте.

Основную работу выполняет Т1, заполняет время между 2-мя нарастающими фронтами от приходящих импульсов датчика скорости, импульсами 1МГц (считать удобно: 1 импульс — 1 мкс) попутно подсчитывая их (импульсы от датчика). Работает он в режиме ICR, и использует 2-а прерывания, собственно Input Capture1 Interrupt Vector и Overflow1 Interrupt Vector, второй нужен только для расчета скоростей ниже 10 км/ч, к сожалению на таких скоростях Т1 успевает переполняться и не один раз, поэтому и переменная 3-х байтовая.
На счетчике Т2, работающем в нормальном режиме, организовано формирование интервалов времени для динамического отображения информации на 7-ми сегментных индикаторах и вывода данных на LCD (здесь все понятно, пояснить нечего).
Т0 — тоже, ничего особенного режим Fast PWM, управляет ключем регулирующим яркость свечения индикаторов. АЦП — меряет напругу на переменном резисторе R7, выравнивает результат влево, и записывает его в OCR0.
Ну что еще? Гальваническая развязка входов МК от бортовой сети авто, так проще, ключ на элементах VT5,VT6 (если кому-то больше нравятся полевики, пожалуйста — можно и на полевике) нужен только для того, чтобы процик успел записать данные по километражу в 24С04, после выключения зажигания. Забыл пояснить Vп — цепь питания постоянно находящаяся под напряжение ботовой сети , Vз — цепь питания, на которой напряжение бортовой сети появляется после включения зажигания и соответственно пропадающее после отключения оного.

Для эстетов на выводах PC3, PC4 организован вывод скорости до 200км/ч с дискретностью 2,5км/ч на линейку светодиодов (рис.3), всего-то: 10 — 74ALS164, 81- светодиод (один светится постоянно изображая «0км/ч), но это на любителя (кто надумает лепить сие безобразие — не забудьте поменять источник питании на более мощный, а если и яркость регулировать захотите — то и транзистор на ШИМе.)

Питается все это безобразие от преобразователя (рис.2) на МС33063А, заменять на, что-то типа 7805, не рекомендую. Девайс кушает около 0,2А и на 7805 будет рассеиваться мощность около (14,5В-5В)*0,2А = 1,9Вт, многовато, греться будет как «собака», плюс еще тепловой режим под панелью авто, без радиатора не обойтись.

Эпилог.

Вот в принципе и все. Работка скромненькая, но я честно старался.
Не пинайте слишком сильно — в конкурсе участвую первый раз, да и «писатель» я начинающий.
С надеждой на вашу благосклонность.

Файлы:
Прошивка МК.

Вопросы, как обычно, складываем тут.

www.radiokot.ru

Подмотка спидометра своими руками

Показания спидометра зачастую являются одним из критериев, по которым оценивают качество и сроки проведения ТО автомобиля. Точнее говоря, это относится к одометру, являющемуся составной частью прибора, измеряющего пройденное расстояние. Чтобы не нарушать общепринятое наименование устройства, он и дальше будет называться именно так. Зачастую по ряду причин, порой и субъективных, приходится осуществлять подмотку спидометра, изменяя пройденный автомобилем путь.

О типах спидометров

Прежде чем выяснять, каким образом можно своими руками изменить показания подобного прибора, необходимо рассмотреть возможные его варианты. Существуют несколько принципиально отличающихся типов спидометров:

• механический;
• электромеханический;
• электронный.

Механический спидометр

Обороты КПП тросиком передаются непосредственно на прибор. Там измеряется число оборотов и пересчитывается в пройденный путь. Для этого используется редуктор с заранее подобранным коэффициентом преобразования. Как такое осуществляется, поможет понять фото.

Фактически получается, что один оборот на выходе редуктора соответствует определенному числу метров пройденного пути. Это вращение выходного вала воспринимается специальными дисками (устройство индикации) с нанесенными цифрами, отображающими измеренное расстояние.

Электромеханический спидометр

Этот тип приборов является дальнейшим развитием описанного ранее устройства. Во многих случаях тросик служил источником повышенной ошибки и был заменен. В устройство ввели установленный на КПП датчик скорости. Импульсы с него поступали на моторчик с соответствующим управлением, вращающий редуктор. В остальном работа такого спидометра ничем не отличалась от механического, напоминая его и по внешнему виду.

Электронный спидометр

Подобный тип устанавливается на современных автомобилях. В данном случае измеряется число оборотов колеса. Зная длину его окружности, нетрудно перевести число оборотов в пройденный путь. Отображение полученного результата осуществляется на ЖКИ.

Зачем изменяют показания спидометра?

Как уже отмечалось, водителям порой приходится изменять показания спидометра. При этом пробег делается как меньше, так и больше. И если в первом случае все понятно – уменьшение пройденного расстояния при продаже автомобиля увеличивает его цену, то по поводу второго необходимо сделать несколько пояснений.

Подмотка спидометра возможна по нескольким причинам, например:

1. Для повышения затрат на ГСМ. Больший пробег позволяет списывать больше топлива. И это не обязательно связано с махинациями и приписками. Дело в том, что у старого, изношенного автомобиля, потребление топлива порой превышает установленные нормы. Вот и приходится таким образом компенсировать повышенные расходы.
2. При замене двигателя или панели приборов. В этом случае необходимо привести показания спидометра в соответствие с новыми условиями.
3. При использовании дисков, отличающихся от рекомендованных изготовителем. У них диаметр может быть как больше, так и меньше определенного для стандартного колеса, соответственно при расчетах пройденного пути будет возникать постоянная ошибка. Вот подмотка спидометра и позволяет ее устранить, в том числе и выполненная своими руками.

Как производится подмотка спидометра?

Это достаточно сложный и неоднозначный вопрос. Все зависит от типа спидометра (для каждого может быть использована своя методика), а также от даты выпуска автомобиля. Ниже будут рассмотрены некоторые возможные подходы, позволяющие реализовать эту задачу.

Как подмотать механический спидометр?

Подобные приборы стоят на старых авто, например семейства ВАЗ или УАЗ ранних годов выпуска. В этом случае можно действовать несколькими способами. Самое простое – отсоединить от датчика скорости тросик, подключить к нему дрель, и переведя ее в режим реверса, изменить показания. Другой подход заключается в том, что надо разобрать панель приборов, извлечь счетчик, и используя нужные инструменты, изменить его показания.

Такую работу можно выполнить своими руками. Однако доступно это только на машинах старых годов выпуска (до 2005), причем не имеет особого значения ее марка – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель. Определяющим будет именно тип спидометра.

Как корректировать электромеханический спидометр

Несмотря на то, что подобные типы приборов остались только на старых машинах, работать с ними гораздо сложнее, чем с чисто механическими. Здесь, как и в других, рассматриваемых ниже ситуациях, необходимо разделять две задачи:

• подмотка спидометра ̶ увеличение его показаний;
• скрутка спидометра ̶ уменьшение показаний прибора.

В принципе, обе они могут быть выполнены своими руками, только подход в каждом из рассматриваемых случаев должен быть свой. Уменьшение показаний возможно только при разборке панели, извлечении счетчика и перестановке вручную его значений. А вот задача – как подмотать спидометр подобного типа, решается при использовании генератора. Он формирует импульсы, поступающие на вход управления, и согласно их количеству меняются показания прибора. Как и в предыдущем случае, это также не зависит от марки автомобиля – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель.

Как подмотать электронный спидометр

Поэтому для изменения его показаний может потребоваться не только подача дополнительных импульсов от датчиков скорости, но и перепрограммирование некоторых блоков. И кроме того, опять же в зависимости от особенностей автомобиля, для разных моделей УАЗ, ВАЗ, Газель и т.д., а также года выпуска, будет определяться способ доступа к спидометру.

Поэтому выполнить своими руками такую работу достаточно затруднительно, хотя никто не говорит, что такое невозможно. Вот только для этого потребуется применение специальных электронных устройств.

Какими приборами выполняется подмотка электронных спидометров?

Учитывая имеющееся многообразие машин и способов обработки данных со спидометра, создано несколько различных вариантов, позволяющих корректировать показания пройденного пути. Схема такого устройства может быть выполнена как на дискретных элементах, так и на микропроцессорных системах, но все готовые изделия делятся на следующие типы:

CAN крутилка

Этот прибор предназначен для использования на современных машинах. Здесь надо знать, что CAN – специальная шина, по которой происходит обмен данных между блоками электроники автомобиля. И его схема подразумевает наличие диагностического разъема, через который, зная протокол обмена, можно получить доступ к отдельным устройствам.

Соответственно, благодаря этому можно корректировать содержание нужных ячеек памяти, добиваясь желаемого результата. Обнаружить диагностическим оборудованием, что происходило изменение ячеек памяти, невозможно.

Купить качественную крутилку можно на сайте https://can-podmotka.ru

Импульсная крутилка к OBDII

Это устройство предназначено для использования с иномарками, не имеющими шины CAN. Данный прибор подключается через специальный диагностический разъем OBDII. В данном случае на спидометр поступает последовательность импульсов, имитирующих сигналы с датчика скорости, вследствие чего показания пройденного пути меняются.

Генератор скорости

Данная схема осуществляет имитацию датчика скорости. Вместо него включается генератор и выдает последовательность импульсов, поступающих на спидометр и вызывающих изменение его показаний. Подходит в большей степени для электромеханических приборов и отечественных автомобилей – ВАЗ, УАЗ и прочих, выпущенных до 2006 года.

Крутилка спидометра ABS

Подходит для машин, оснащенных ABS. Ее работа основана на контроле скорости движения и вращения колеса. Крутилка, подключенная к соответствующему разъему, имитирует работу колес, и контроллер, получая эту информацию, начинает изменять показания спидометра.

Дополнительно стоит отметить, что определяющим при выборе устройства для подмотки спидометра является модель автомобиля и дата его выпуска. В некоторых случаях изменения показаний спидометра на ВАЗ или УАЗ будут проходить совсем не так, как на КАМАЗе или МАЗе.

Устройство для подмотки можно сделать самостоятельно или купить уже готовое, но самое главное определить, можно ли его использовать на данной машине. В случае неправильного применения можно просто сжечь электронику.

Как это ни покажется странным, но порой более актуальной становится не скрутка спидометра, а наоборот, его подмотка. Существует целый ряд причин, как объективных, так и субъективных, заставляющих делать подобное. Создан не один прибор, позволяющий решать поставленную задачу, причем можно выбрать устройство, учитывающее дату выпуска конкретного автомобиля и позволяющее проводить данную процедуру без последствий.

znanieavto.ru

Как скрутить электронный спидометр своими руками

В данной статье будет рассказано о том, как в случае необходимости выполнить корректировку показаний механических, электромеханических и электронных одометров. Информация о скорости автомобиля и о пройденном расстоянии находится в ряду важнейших для водителя. Приборы, которые дают эту информацию, называются спидометр и одометр.

Спидометры и одометры

Совмещенный прибор, показывающий и текущую скорость, и расстояние, пройденное с начала данной поездки и с начала эксплуатации автомобиля, находится на приборной панели перед глазами водителя. Еще недавно это были механические приборы, сделанные на основе колесиков и шестеренок. По гибкому тросику вращение колеса передается в прибор, где набор шестеренок крутит барабан с цифрами. У механических одометров самая высокая погрешность измерения – примерно, 3-5 %. С пробегом, по мере изношенности деталей, погрешность растет и может достигнуть 10%. Но это не страшно, так как общий результат составляет сотни и тысячи километров и миль.

В электромеханическом одометре информация от колеса передается по тросику, пересчитывается в электронные импульсы, они обсчитываются программным образом, и показания выводятся на экран. На новых автомобилях их уже не применяют. Но и сейчас таких одометров довольно-таки много в эксплуатации. Погрешность таких одометров около 5%.

На современных автомобилях информация от колеса снимается датчиком Холла. Электронные приборы, обработав эти сигналы в виде потока импульсов, выдают информацию на электронный монитор. Их погрешность измерений не более 2%.

В разное время у автовладельца могут появляться всевозможные причины, почему ему вдруг потребуется изменить в памяти прибора значение накопленного пробега, что означает «скрутить пробег спидометра». Причины могут быть вызваны самыми честными побуждениями, а иногда и не очень:

1. При замене приборной панели значения нового одометра должны соответствовать реальному пробегу.
2. Корректировать значения приходится после устранения неисправностей в электросети машины.
3. Если изначально пробег на машинах американского производства регистрировался в милях, то при переходе на отсчет в километрах опять-таки придется подстраивать шкалу и память прибора.
4. Иногда требуется по финансовым соображениям для экономии затрат нарушить регламентный график техобслуживания.
5. Если на машину установлены колеса нестандартного размера, то это приведет к необходимости изменений в расчетных формулах, которые работают с диаметром колеса.
6. Пробуксовка колес при старте на скользкой дороге тоже сбивает величину реального пробега (хотя и в малой доле).
7. Если при продаже владелец захочет омолодить свой товар, то он также займется корректировкой величины пробега.

Только занимаясь этой процедурой, владелец машины должен помнить, что в тайне это действие сохранить удается лишь в очень редких случаях. Существует много способов распознать несоответствие индицированного на мониторе пробега реальному.

Коррекция значений

Электронный спидометр–одометр является представителем средств вычислительной техники. Любые изменения в нем требуют профессионального программирования. Эти работы выполняются во многих сервисных центрах. Но скрутить спидометр можно и самому. Только делать этого не следует.

Необходимо помнить, что электронный спидометр является частью большой электронной системы контроля и управления в автомобиле. Программное обеспечение спидометра-одометра тесно увязано с другими элементами системы. Как скрутить электронный спидометр знают многие умельцы, а как сохранить работоспособность всей системы понимают единицы.

После корректировки значения пробега нужно выполнить кодирование электронных модулей и провести диагностику всей системы управления автомобиля. Информация о пробеге и скорости по информационным каналам выводится в разные программные блоки системы управления, и соответствующие алгоритмы с ней работают. Программирование одометра проводится на специальном инженерном оборудовании.

Корректировать пробег приходится и в большую, и в меньшую сторону. Если одометр механический, то задача решается очень просто. Тросик отцепляется от колеса и крутится в нужную сторону столько, сколько нужно, чтобы получить желаемые показания. Для ускорения процедуры можно применить электродрель.

Если одометр электронный, то корректировка производится его разовым перепрограммированием или с помощью специального устройства для накрутки пробега. Подмотать спидометр можно импульсным или цифровым способом, в сервисах существуют различные варианты корректировки пробега.

Для работы с одометром в машине японского производства потребуется специализированный программатор. Если машина американская, то будут нужны переходники для разъемов и персональный компьютер. Для машин всех типов нужна дополнительная микросхема. Она ставится поверх основной, и процедуры перепрограммирования упрощаются. Но эту работу следует поручать только специалистам.

Следует ли этим заниматься?

Корректировка показаний одометра выполняется и кустарно, и специалистами-профессионалами. Промышленным образом выпускаются специальные устройства для выполнения этой процедуры. Но, тем не менее, если это мероприятие выполняется с корыстной целью, то следует проявлять осторожность и чувство меры.

Опытный и внимательный техник может с высокой точностью определить сам факт подтасовки показаний. У автомобиля, который имеет большой фактический пробег, на кузове всегда присутствуют какие-либо микроследы – вмятины, царапины, потертости. Обивка салона имеет вид не первой свежести.

В западных странах несанкционированное изменение показаний одометра является уголовно наказуемым деянием. За это можно получить реальный тюремный срок. Хотя для народных умельцев задача «как смотать спидометр» не является совершенно неразрешимой проблемой, заниматься этим не рекомендуется.

auto-sovets.ru

Самодельный спидометр на авто — Все о Лада Гранта

Если вы давно хотели что-то поменять на приборной панели или просто обновить ее, предлагаем вам собрать цифровой спидометр. Делается он просто, требует минимум элементов и немного усилий. Зато позволит преобразить панель и придать ей новый образ. Придавая вашему автомобилю некий элемент отличия от остальных представителей этого же класса.

Конструкция схемы предельна, проста, для ее сборки вам понадобятся:

• – микроконтроллер ATmega8 – основная часть схемы, на нем задаются программное управление;
• – светодиодный семисегментный индикатор – на нем непосредственно отображается значение скорости, определенное датчиком и обработанное на микроконтроллере;
• – стабилизатор напряжения на 5 В (КР142ЕН5), на схеме он не указан, цепляется к схеме со стороны «+5 В», нужен для стабилизации напряжения;
• – конденсаторы (2 шт) номиналом 47 мкФ не менее 25В, на схеме также не указаны служат для фильтрации напряжения до и после стабилизатора напряжения;
• – Резисторы номиналом 1 кОм (3 шт), 10 кОм (1 шт) и 150 Ом (7 шт).

Понятно, что конструкция действительно очень проста, приступаем к самой сложной части. Прошивка микроконтроллера, будет зависеть от типа, установленного у вас датчика скорости. Один из самых распространенных датчиков выдает 6 импульсов на 1 метр пути. Прошивочный файл представленный в конце статьи сделан именно под такой датчик. Обновление показаний скорости запрограммировано на частоту в 2 Гц.

Принцип работы довольно простой, навесных элементов минимум, как видно из схемы.

Микроконтроллер ATmega8 не требует внешнего генератора импульсов или навесного конденсатора, т.к. содержит внутренний генератор, достаточно просто подать на него питание, и он генерирует сам для себя тактовую частоту в 1 МГц.

С фьюзами микроконтроллера также ничего не делаем, достаточно просто прошить. Микроконтроллер замеряет количество поступивших с датчика скорости импульсов в определенный период времени, вычисляет скорость, преобразует это значение в км/ч и выводит это значение на индикатор. Все это справедливо именно для семисегментного индикатора с общим анодом в случае использования любого другого схема работать не будет.

На фотографиях представлена трассировка платы, для установки всех необходимых элементов и окончательный вид устройства. И указано местонахождения датчика скорости в автомобиле, если вдруг возникнет проблема, где его искать.

Любопытным элементом тюнинга салона автомашины является профессиональная доработка спидометра. Замена обыкновенного стрелочного спидометра на цифровой – это уже шик, а если к нему добавить пару полезных дополнительных функций, то авторитетность владельца, несомненно, будет на высоте.

Описание устройства.
Данный спидометр-одометр способен измерять скорость движения автомобиля в диапазоне от 0 до 254 км/ч. В комплект сборки входят также четыре счетчика пробега:

1. Общий счетчик – показывающий дистанцию, которую машины проехала за все время. Особенностью этого счетчика является то, что он считает не только сотни, но и десятки метров;
2. Суточный счетчик – дистанция за сутки;
3. От зажигания – показывает дистанцию, которую преодолела автомашина от последнего зажигания;
4. До замены масла — дистанция, которую может еще проехать машина, после чего необходимо заменить масло, светодиод «Service Now» и оповещает об этом.

Управление всеми счетчиками осуществляется только через одну кнопку.

Индикация осуществлена на 7-ми сегментных индикаторах: два трехзначных с точкой для счетчиков, а один трехзначный – для скорости. Сборка калибровалась под шести импульсный датчик скорости, а соотношение пробега – 6 импульсов на 1 метр дороги. Данная калибровка не является константой, ее можно без проблем откалибровать под любой автомобиль.

Принцип работы.
При выключенном зажигании прибор потребляет энергию, но она настолько мала, что можно ею пренебречь. При включении зажигания на спидометре включаются все индикаторы, показывая, что все устройства работает исправно (режим самодиагностики), также включается индикатор «Service Now». После начала движения прибор начинает фиксировать скорость и начало пробега.

При первом подключении схемы, показанию будут выдаваться из расчета общего пробега. Непродолжительным нажатием на кнопку переключения можно легко перейти на режим фиксирования суточного пробега. В режиме суточного пробега, двух секундное нажатие кнопки управления сбрасывает показания суточного пробега. После отключения зажигания одометр на несколько секунд высвечивает дистанцию, которую прошла автомашина от последнего зажигания. Все данные одометра записываются на энергонезависимую память «EEPROM», следовательно даже отключение аккумулятора не вызовет обнуление показателей.

Единственное, что удаляется из памяти – это показания пробега от последнего зажигания. Индикация светодиода «Service Now» будет инициирован, если до замены масла осталось проехать менее 100 км. В случае, когда счетчик замены масла полностью исчерпан, горение режима «Service Now» будет постоянным. При выключенном зажигании непродолжительным нажатием на кнопку управления можно вызвать текущее состояние счетчика, показывающий дистанцию, пройдя которую уже необходимо будет заменить масло.

После замены масла необходимо: выключить зажигание, дождаться пока индикаторы все будут отключены, затем нажать на кнопку и держать ее нажатой в течение 5 секунд. Не отпуская кнопку, включите зажигание, на индикаторе высветятся показания скорости и пробега, а показания счетчика «Service Now» будут сброшены на 10 000 км.

Формат индикации счетчиков:

? ХХХХХХ – показания общего одометра;
? ХХХХ.ХХ – показания суточного одометра,
? ХХХ.Х – показания дистанции от последнего зажигания
? ХХХХ – режим «Service Now» — показания до замены масла.

Принципиальная схема самодельного цифрового спидометра, который подойдет в качестве замены для штатного спидометра в автомобиле. Схема умеет измерять частоту импульсов на выходе датчика скорости, позволяет самостоятельно собрать простой трехразрядный цифровой частотомер. При этом слишком уж большой точности не требуется, вполне достаточно такой же, как и у стрелочного прибора.

Принципиальная схема прибора

Прибор собран на микросхемах CD4521, CD4026 и CD4011. Все эти микросхемы, а так же, кварцевый резонатор и индикаторы можно приобрести на китайском сайте AliExpress (набираете в поиске, например, CD4521, и получаете несколько предложений). Во всяком случае, автор приобретал их именно через этот сайт, с почтовой доставкой.

Измерение частоты импульсов на выходе датчика скорости показало, что при скорости движения 10 км/час частота колеблется в пределах 27-30 Гц. То есть, при частоте на входе 27 Гц спидометр должен показать «10». Выходит, что период измерения должен быть 0,37 секунды.

Задающий генератор выполнен на микросхеме D1 типа CD4521. Эта микросхема содержит логические элементы для построения схемы мультивибратора и 24-х разрядный двоичный счетчик. Мультивибратор сделан кварцевый, с кварцевым резонатором на частоту 4,194304 МГц.

В результате на выводе 12 D1 логическая единица появляется первый раз через 0,125 секунды, на выводе 13 — через 0,25 секунды, на выводе 15 — через одну секунду, на выводе 1 — через две секунды.

Если объединить выводы 12 и 13 логическим элементом «2И-НЕ» (D5.3), то на его выходе будет появляться логический ноль через 0,25+0,125=0,375 секунды. То есть, чуть больше 0,37 секунды, что, учитывая допустимую погрешность спидометра, вполне приемлемо.

Измерительно — индикаторный счетчик выполнен на трех микросхемах CD4026, каждая из который представляет собой десятичный счетчик со встроенным дешифратором под семисегментный светодиодный индикатор с общим катодом.

Входные импульсы нужно подавать на вывод 1. Вход можно закрыть, подав логическую единицу на вывод 2 микросхемы. А выключить индикацию можно подав логический ноль на вывод 3.

Таким образом, чтобы начать период измерения, нужно на выводы 2 и 3 подать нули. При этом вход откроется, а индикация отключится. Чтобы начать период индикации нужно на эти же входы подать единицы, — вход закроется, а индикация включится. Поэтому у счетчика младшего разряда (D2) выводы 3 и 2 соединены.

А у остальных счетчиков выводы 2 соединены с общим минусом, чтобы их входы всегда были открыты.

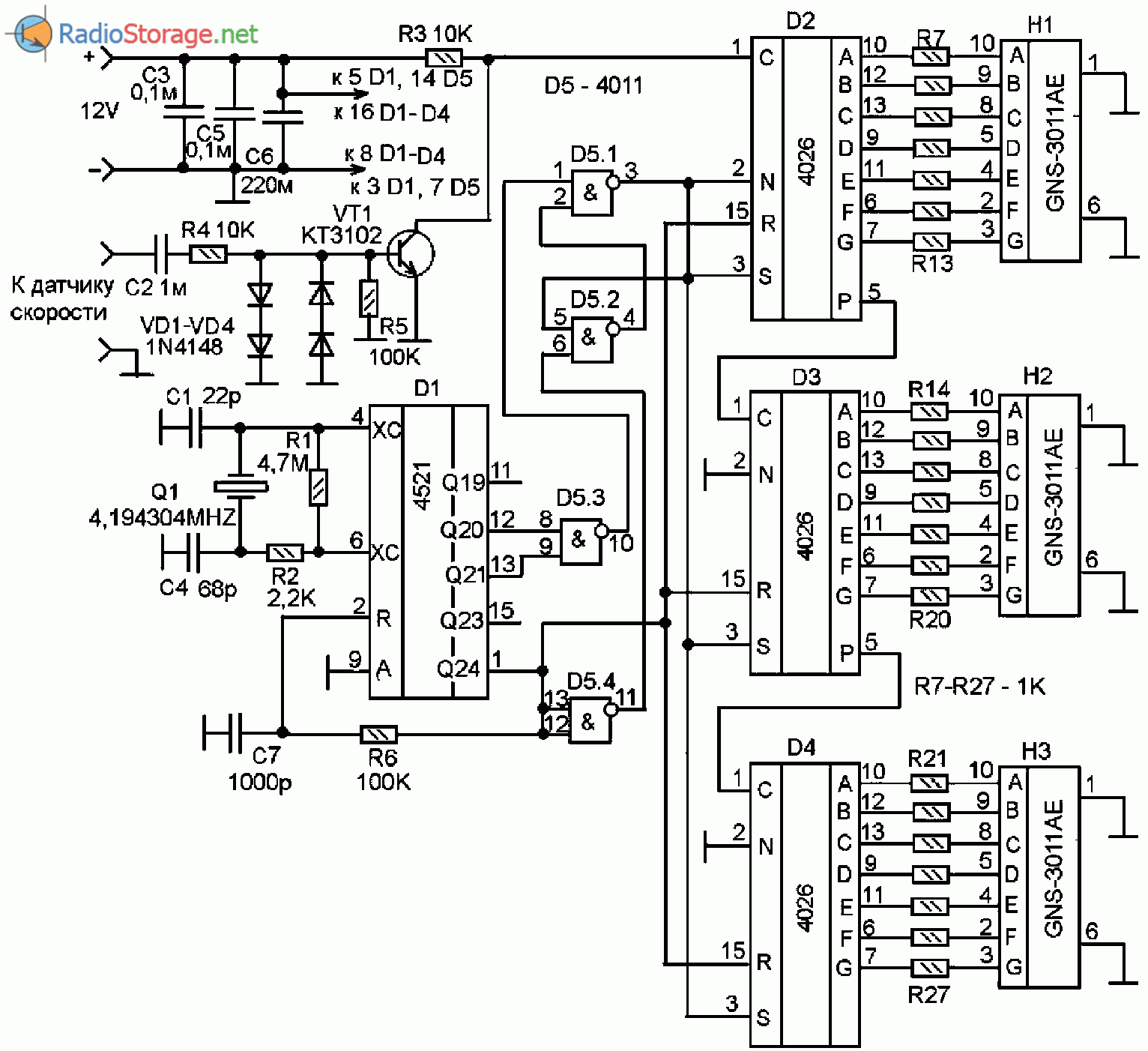

Рис. 1. Принципиальная схема самодельного цифрового спидометра (частотомера).

Еще есть вывод 15 — обычный вход обнуления, для обнуления на него нужно подать единицу. Еще вывод 5 — вывод переноса для каскадирования, к нему подключается вход счетчика более старшего разряда.

Цикл начинается с нулевого состояния счетчика D1, и измерительных счетчиков. В момент обнуления RS-триггер D5.1-D5.2 установлен в состояние с логическим нулем на выводе 3 D5.1. При этом, измерительный счетчик подсчитывает импульсы, поступающие на его вход от датчика скорости. А индикаторы выключены.

Через 0,375 секунды на выходе D5.3 появляется логический ноль, и RS-триггер D5.1-D5.2 переключается в противоположное положение. Теперь на выводе 2 D2 и выводах 3 D2-D4 — логическая единица. Вход измерительного счетчика закрывается, и включаются индикаторы. Начинается период индикации.

Еще через 1,625 секунды появляется логическая единица на выводе 1 D1. Обнуляется измерительный счетчик, гасится индикация, обнуляется счетчик D1, и начинается следующий период измерения. Таким образом, период измерения длится 0,375 секунды, период индикации длится 1,625 секунды. А общий цикл составляет 2 секунды.

Если хотите ускорить работу, можно к входам D5.4 и R6 подключить вывод 15 D1 вместо вывода 1. Но тогда, субъективно, индикация скорости не такая четкая. Хотя, и показания меняются быстрее.

Монтаж

Монтаж выполнен на макетной печатной плате. Индикаторы можно заменить любыми одиночными семисегментными светодиодными с общим катодом.

Индикаторы склеены в один блок, и соединены с основной схемой ленточным кабелем. Индикаторы помещены в неисправную приборную панель, под её стекло. Индикаторы красного свечения, чтобы улучшить их зрительное восприятие, на их лицевую сторону наклеена полоска красной прозрачной ленты.

Яркость свечения индикаторов зависит от сопротивлений резисторов R7-R27. Индикаторы расположены в приборной панели, поэтому они защищены от внешнего света солнцезащитным козырьком, и большой яркости свечения не требуется. В другом случае установки, может потребоваться увеличение яркости свечения, что можно сделать уменьшением сопротивлений R7-R27.

Отечественных полных аналогов микросхем CD4521 и CD4026 нет. Можно заменить на . 4521 и . 4026 других фирм (первые две-три буквы другие).

o-ladagranta.ru

Как сделать электронный спидометр 🚩 электронный спидометр своими руками 🚩 Запчасти и аксессуары

24 февраля 2012

Автор КакПросто!

Спидометр – это автомобильное устройство, используемое для измерения скорости передвижения транспортного средства. Установить можно как покупной спидометр, так и устройство, сделанное своими руками.

Статьи по теме:

Вам понадобится

• — персональный компьютер с доступом в интернет;
• — детали;
• — паяльник;
• — плата;
• — тестер;
• — датчик скорости;
• — компилятор.

Инструкция

Самостоятельно разработайте или скачайте в интернете схему построения электронного спидометра. Кстати, второй способ удобнее, поскольку не нужно будет сидеть над горой литературы и выискивать нужную информацию для составления схемы электронного спидометра.

Приобретите необходимые для создания электронного спидометра детали. В зависимости от сложности схемы вам могут понадобиться следующие компоненты: фитодиоды, транзисторы, дисплей, резонатор, конденсаторы, стабилизаторы напряжения, реле и другие детали. Приобрести все это можно в магазине электроники либо на радиорынке.

Соберите схему электронного спидометра. После того как процесс пайки будет завершен, с помощью тестера проверьте качество соединения всех припаянных деталей.

Приобретите датчик скорости и установите этот контроллер на колесо автотранспортного средства. Но прежде рассчитайте количество импульсов на километр пробега: для этого измерьте длину окружности колеса (один оборот – один импульс датчика). На основании этих данных рассчитайте параметр устройства.

С помощью специального компилятора выполните прошивку микроконтроллера. Сразу же протестируйте работу электронного спидометра, а лишь после этого подключите приспособление к вашему автотранспортному средству.

Выполните монтаж электронного спидометра и проверьте на практике его работоспособность. Если вдруг обнаружатся проблемы в работе устройства, перепрограммируйте микроконтроллер либо измените его схему.

Видео по теме

Обратите внимание

Уделите внимание качеству соединения «компонентов» электронного спидометра!

Полезный совет

Как правило, на сайтах, где найти можно схему электронного спидометра, содержатся подробные рекомендации по сборке этого устройства.

Источники:

• Как сделать электронный спидометр?
• схема электронного спидометра

Совет полезен?

Статьи по теме:

www.kakprosto.ru

Устройство спидометра (электронного, механического привода)

Леонардо да Винчи в 1500 г. создал прототип механизма для измерения скорости конного экипажа. И только в 1901 году усовершенствованный аналог изобретения был установлен компанией Oldsmobile на автомобили. С тех пор устройство спидометра разительно изменилось. Рассмотрим принцип работы, почему врут механические и электрические спидометры, а также основные поломки.

Механические

По своему устройству аналоговые спидометры делятся на следующие виды:

• стрелочные. Скорость показывается перемещением стрелки по циферблату в форме полусферы;
• ленточные. Положение окрашенной ленты на горизонтально размеченной шкале показывает фактическую скорость автомобиля. Немного видоизмененный аналог такого измерителя вы могли видеть на ВАЗ 2101 и 2102;
• барабанные. Индикатор был нанесен на барабане, который вращался пропорционально изменению скорости.

Аналоговый спидометр

Механический спидометр стрелочного типа – единственный из аналоговых видов измерителей скорости, которые до сих пор устанавливаются на многие автомобили. Рассмотрим устройство аналогового спидометра, принцип работы которого основывается на явлении магнитной индукции. Составные компоненты:

• червячный узел, устанавливающийся в КПП. Шестерня вращается вместе с вторичным валом КПП, что позволяет рассчитать скорость вращения приводов, соответственно, и колес;
• тросиковый привод, который тянется от червячного узла к приборной панели;
• магнитный элемент;
• металлическая пластина, соединенная со стрелкой;
• пружина;
• шкала.

Сопутствующим элементом спидометра можно считать счетчик пройденного расстояния, который через червячную передачу соединен с тросиком. Устройство и способы смотки одометра мы рассматривали ранее, поэтому заострять внимание на этом не будем.

В полноприводных автомобилях скоростная часть спидометра может находиться в раздаточной коробке.

Принцип работы

Вращение вторичного вала МКПП через главную передачу связано с червяком и шестерней (червячная передача), которая крепится к тросу. Соответственно, вращение вторичного вала провоцирует движение троса, который оборачивается вокруг своей оси внутри кожуха. Трос, тянущийся от КПП к приборной панели, соединен с магнитом, который находится вблизи металлической пластины и соединен со стрелкой. С курса физики все мы знаем о влиянии магнитных полей на ферромагнетики. Вращаясь вокруг своей оси, магнит провоцирует отклонение металлической пластины, как бы утягивая ее за собой. Соответственно, чем выше скорость вращения магнита, тем быстрее будет крутиться металлическая часть, и тем больше будет подыматься стрелка автомобильного спидометра. Именно так работает механический спидометр.

Электронный спидометр

В электронном счетчике отсутствует механическая связь между показаниями на приборной панели и вторичным валом КПП. Способ реализации во многом зависит от устройства датчика скорости, который бывает двух типов:

• оптоэлектронный. В корпусе КПП, как и в случае с механическим спидометром, устанавливается скоростная часть с тросиком. Вот только показания скорости автомобиля рассчитывается на основании импульсов, формирующихся фотопрерывателем. Частота импульсов пропорциональна скорости вращения троса, что позволяет высчитать фактическую скорость автомобиля;
• безтросовый. В корпусе КПП устанавливается магнитно-резистивный элемент (МРЭ). Многополюсный магнит вращается вместе с ведомым валом КПП. Возникающие изменения магнитного поля увеличивают/уменьшают сопротивление МРЭ, которое преобразовывается мостовой схемой в импульсы.

Еще большее распространение получил электронный спидометр, работающий на эффекте Холла. Если к проводнику или полупроводнику прямоугольной формы приложено постоянное напряжение и его пронизывает под прямым углом линии магнитного поля, на противоположных плоскостях проводника возникает напряжение, которое и было названо в честь первооткрывателя Эдвина Холла.

Частота изменения выходного напряжения будет пропорциональна скорости вращения задающего диска. Именно частота импульсов напряжения позволяет ЭБУ высчитывать фактическую скорость автомобиля. Стоит заметить, что ранее главная функция датчика скорости – показывать скорость движения авто, стала теперь по большей мере сервисной. Датчик скорости используется системой питания двигателя в определенных режимах работы. Поэтому при поломке или некорректной работе электронного датчика мотор может глохнуть при смене передач, неустойчиво работать, терять тягу.

Почему спидометр врет

Любой автомобильный спидометр искажает показания. По большей мере связано это с калибровкой устройств, точно выполнить которую достаточно сложно. Также стоит учесть, что скорость измеряется по вращению лишь одной из оси главной передачи (редуктор, установленный в МКПП). А ведь при повороте колесо, находящееся на внутреннем радиусе, проходит меньшее расстояние, нежели внешнее колесо.

Но главную поправку в показания автомобильного спидометра вносит размерность колес. Чем больше диаметр колеса, тем большее расстояние автомобиль пройдет за один оборот приводного вала.

В среднем измерители врут на 5-10 км/час. Поскольку неточные показания могут стать причиной ДТП, производители автомобилей, калибруя электронные спидометры, перестраховываются. Измеритель скорости на новом автомобиле никогда не будет врать в большую сторону.

Поломки

К основным неисправностям относятся:

• разрушение шестеренок червячной передачи, которые часто изготавливаются из пластика;
• обламывание троса в месте зацепления со скоростной частью, вкручивающейся в КПП;
• окисление контактов датчика, обламывание проводов питания. Проверку питания можно осуществить своими руками при помощи мультиметра;
• неисправность электронной части, располагающейся в щитке приборов.

Предлагаем посмотреть видео процесса базовой диагностики в случае, если не работает спидометр.

autolirika.ru
