Sata 15 pin. 15-контактный разъем питания SATA: особенности, распиновка и применение

Что такое 15-контактный разъем питания SATA. Какова распиновка разъема питания SATA. Для чего используется 15-контактный разъем питания SATA. Чем отличается разъем питания SATA от других разъемов питания. Какие устройства подключаются через 15-контактный разъем питания SATA.

Общая информация о 15-контактном разъеме питания SATA

15-контактный разъем питания SATA является стандартным разъемом для подключения питания к устройствам с интерфейсом SATA. Он был разработан как замена устаревшему 4-контактному разъему Molex, который использовался в устройствах с интерфейсом IDE/PATA.

Основные характеристики 15-контактного разъема питания SATA:

• Имеет 15 контактов для передачи питания и управляющих сигналов
• Обеспечивает три напряжения питания: +3.3В, +5В и +12В
• Имеет L-образную форму, что исключает неправильное подключение
• Размеры разъема: 24.4 мм x 7 мм
• Рассчитан на ток до 4.5А по линиям +5В и +12В

Распиновка 15-контактного разъема питания SATA

Распиновка разъема питания SATA определяет назначение каждого из 15 контактов. Это важно знать для правильного подключения устройств и диагностики неисправностей. Рассмотрим подробную распиновку:

Номер контакта	Сигнал	Цвет провода
1-3	+3.3В	Оранжевый
4-6	Земля (GND)	Черный
7-9	+5В	Красный
10-12	Земля (GND)	Черный
13-15	+12В	Желтый

Преимущества 15-контактного разъема питания SATA

15-контактный разъем питания SATA имеет ряд преимуществ по сравнению с более старыми разъемами питания:

• Более компактный размер, что улучшает воздушный поток внутри корпуса компьютера
• Обеспечивает питание +3.3В, которое отсутствует в разъеме Molex
• Имеет защиту от неправильного подключения благодаря L-образной форме
• Позволяет подключать устройства в «горячем» режиме без выключения компьютера
• Обеспечивает более стабильное питание для современных высокоскоростных накопителей

Применение 15-контактного разъема питания SATA

15-контактный разъем питания SATA используется для подключения различных устройств с интерфейсом SATA. Основные области применения включают:

• Жесткие диски (HDD) с интерфейсом SATA
• Твердотельные накопители (SSD) с интерфейсом SATA
• Оптические приводы (CD/DVD/Blu-ray) с интерфейсом SATA
• Некоторые высокопроизводительные графические карты
• Внешние корпуса для жестких дисков с интерфейсом eSATA

Совместимость и адаптеры для 15-контактного разъема питания SATA

Несмотря на широкое распространение интерфейса SATA, иногда возникает необходимость обеспечить совместимость с более старыми устройствами или блоками питания. Для этого существуют различные адаптеры:

• Адаптер Molex (4-pin) на SATA (15-pin) — позволяет подключить устройство SATA к старому блоку питания с разъемами Molex
• Адаптер SATA (15-pin) на Molex (4-pin) — для подключения старых устройств IDE к современному блоку питания
• Y-образный разветвитель SATA — позволяет подключить два устройства SATA к одному разъему питания
• Удлинитель кабеля питания SATA — для увеличения длины штатного кабеля питания

Проблемы и их решение при работе с 15-контактным разъемом питания SATA

При использовании 15-контактного разъема питания SATA могут возникать некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

Устройство не определяется системой

Если устройство SATA не определяется системой, проверьте следующее:

• Убедитесь, что разъем питания SATA надежно подключен к устройству
• Проверьте целостность кабеля питания SATA
• Попробуйте подключить устройство к другому разъему питания SATA на блоке питания
• Убедитесь, что в BIOS/UEFI включен режим AHCI для SATA-контроллера

Нестабильная работа устройства

Если устройство SATA работает нестабильно, это может быть связано с проблемами питания. Попробуйте следующее:

• Замените кабель питания SATA на новый
• Убедитесь, что блок питания обеспечивает достаточную мощность для всех подключенных устройств
• Проверьте напряжения на линиях питания с помощью мультиметра
• Попробуйте подключить устройство через Y-образный разветвитель, чтобы распределить нагрузку

Будущее 15-контактного разъема питания SATA

Несмотря на то, что 15-контактный разъем питания SATA остается стандартом для большинства устройств хранения данных, индустрия постепенно движется в сторону новых интерфейсов и стандартов питания. Рассмотрим некоторые тенденции:

• Увеличение популярности интерфейса M.2, который часто не требует отдельного разъема питания
• Развитие стандарта NVMe, использующего интерфейс PCI Express для подключения высокоскоростных SSD
• Появление новых форм-факторов SSD, таких как U.2, которые могут использовать модифицированные разъемы питания
• Тенденция к унификации разъемов питания в компьютерных системах

Однако, учитывая огромную базу установленного оборудования и относительную дешевизну устройств SATA, 15-контактный разъем питания SATA, вероятно, останется актуальным еще долгое время.

Заключение

15-контактный разъем питания SATA является важным компонентом современных компьютерных систем, обеспечивающим надежное и стабильное питание для устройств хранения данных. Понимание его особенностей, распиновки и возможных проблем позволяет эффективно использовать этот интерфейс и решать возникающие трудности. Несмотря на появление новых стандартов, разъем питания SATA остается широко распространенным и будет использоваться еще долгое время.

2 x SATA 15-pin хорошая цена по интернету

2 x SATA 15-pin хорошая цена по интернету | pigu.lt

Мы используем файлы cookie на этом сайте для обеспечения надлежащего функционирования сайта, предоставления услуг и функций Pigu.lt, анализа статистики просмотра, персонализации Вашего просмотра и предоставления Вам соответствующих рекламных предложений. Мы также передаем информацию об использовании Вами нашего сайта нашим партнерам по социальным сетям, рекламе и аналитике, которые могут объединять ее с другой информацией, которую Вы предоставили им или которую они собрали с помощью своих услуг. Вы можете выбрать, какие данные Вы разрешаете нам собирать, перейдя по ссылке: Управлять настройками. Разрешая все файлы cookie, Вы позволяете нам предоставлять Вам наилучшие возможности для просмотра сайта и совершения покупок. Более подробную информацию об использовании файлов cookie можно найти в нашей

Политике использования файлов cookie

Покупатели оценивают Pigu. lt!

Покупатели оценили: 4.7/5

18 556 оценок. Смотреть все

Фильтровать

Просмотреть список товаровСамые дешевые наверхуСамые дорогие наверхуCрок доставкиHаивысшая оценка

https://pigu.lt/ru/t/pigueurai’> ВОЗВРАЩАЮТСЯ PIGU-ЕВРО

В корзину

Gembird CC-SATAM2F-02, SATA, 0,15 м

Разъемы: 2 x SATA 15-pin

%

Скидочный код FRIDAY5 действует 9 декабря до 24:00 для зарегистрированных пользователей, покупающих специально отмеченные товары продавца Pigu.lt в мобильном приложении. Один зарегистрированный пользователь может использовать скидочный код 1 раз. Скидочный код не действует в сочетании с Pigu-Евро. ‘> -5 % СКИДКА В ПРИЛОЖЕНИИ

В корзину

Elmak SAVIO AK-13

Разъемы: SATA, 2 x SATA 15-pin

%

Скидочный код FRIDAY5 действует 9 декабря до 24:00 для зарегистрированных пользователей, покупающих специально отмеченные товары продавца Pigu. lt в мобильном приложении. Один зарегистрированный пользователь может использовать скидочный код 1 раз. Скидочный код не действует в сочетании с Pigu-Евро. ‘> -5 % СКИДКА В ПРИЛОЖЕНИИ

В корзину

Elmak SAVIO AK-17

Разъемы: SATA, 2 x SATA 15-pin

%

https://pigu.lt/ru/t/pigueurai’> ВОЗВРАЩАЮТСЯ PIGU-ЕВРО

В корзину

Угловой кабель SATA III 0,4 м 3,6 Гбит/с

Tип: Не указано

Разъемы: 2 x SATA 15-pin, SATA III

ГАРАНТИРУЕМ! Доставим до Рождества!*

При условии, что сумма кредита 250 € сроком на 24 месяца, условия будут следующими: ежемесячный взнос — 15,45 €, годовая процентная ставка — 41,15%, комиссия за ежемесячное администрирование договора — 0 €, комиссия за составление договора — 0 €, BVKKMN — 49,96%, общая сумма, уплаченная получателем потребительского кредита составит 370,86 €.

15-контактный разъем разъема питания SATA

15-контактный разъем питания SATA является одним из стандартных периферийных разъемов питания на компьютерах. Это стандартный разъем для всех жестких дисков SATA и оптических дисков.

Силовые кабели SATA выступают из блока питания и предназначены для размещения только внутри корпуса компьютера. Это не похоже на кабели данных SATA, которые также обычно хранятся позади корпуса, но также могут подключаться к внешним устройствам SATA, таким как внешние жесткие диски, через SATA в кронштейн eSATA.

Вывод разъема питания SATA с 15 выводами

Распиновка — это ссылка, которая описывает контакты или контакты, которые соединяют электрическое устройство или разъем.

Ниже приведена распиновка для стандартного 15-контактного периферийного разъема питания SATA по версии 2.2 спецификации ATX. Если вы используете эту таблицу выводов для проверки напряжения питания, помните, что напряжения должны быть в пределах установленных ATX допусков.

Штырь	название	цвет	Описание
1	+ 3,3 В постоянного тока	оранжевый	+3,3 В постоянного тока
2	+ 3,3 В постоянного тока	оранжевый	+3,3 В постоянного тока
3	+ 3,3 В постоянного тока	оранжевый	+3,3 В постоянного тока
4	COM	черный	земля
5	COM	черный	земля
6	COM	черный	земля
7	+ 5VDC	красный	+5 В постоянного тока
8	+ 5VDC	красный	+5 В постоянного тока
9	+ 5VDC	красный	+5 В постоянного тока
10	COM	черный	земля
11	COM	черный	Земля (опция или другое использование)
12	COM	черный	земля
13	+ 12VDC	желтый	+12 В постоянного тока
14	+ 12VDC	желтый	+12 В постоянного тока
15	+ 12VDC	желтый	+12 В постоянного тока

Замечания: Есть два менее распространенных разъема питания SATA: 6-контактный разъем, называемый тонким разъемом (поставляется +5 В постоянного тока) и 9-контактный разъем, называемый микроконнектором (поставляется с +3,3 В постоянного тока и +5 В постоянного тока).

Таблицы выводов для этих разъемов отличаются от приведенных здесь.

Дополнительная информация о кабелях и устройствах SATA

Силовые кабели SATA необходимы для питания внутреннего оборудования SATA, такого как жесткие диски; они не работают со старыми устройствами Parallel ATA (PATA). Поскольку старые устройства, для которых требуется соединение PATA, все еще существуют, некоторые источники питания могут иметь только 4-контактные разъемы питания Molex.

Если ваш блок питания не оснащен силовым кабелем SATA, вы можете купить адаптер Molex-SATA для питания вашего устройства SATA через подключение к сети Molex. Один пример — адаптер питания StarTech с четырьмя контактами и 15-контактным разъемом.

Одно из различий между кабелями данных PATA и SATA состоит в том, что два устройства PATA могут подключаться к одному и тому же кабелю передачи данных, тогда как только одно устройство SATA может подключаться к одному кабелю данных SATA. Однако кабели SATA намного тоньше и проще в управлении внутри компьютера, что важно для управления кабелем и помещения, но также и для надлежащего воздушного потока.

В то время как силовой кабель SATA имеет 15 контактов, кабели данных SATA имеют всего семь.

Адаптеры SATA

— USBGear

Адаптеры питания/кабели

Брекеты MultiLane и Infiniband

Адаптеры SATA и IDE/PATA

Деталь № PWS17904

1,96 $

0,59 $

Кол-во:

Оптовые цены

Деталь № SPA15151

3,28 долл. США

0,98 долл. США

Кол-во:

Оптовые цены

Пожалуйста, ознакомьтесь с информацией о продукте, чтобы просмотреть оптовые скидки.

Часть № SS-08MPS

1,08 $

0,32 $

Кол-во:

Оптовые цены

Часть № SS-155MPSS

3,86 долл. США

1,16 долл. США

Кол-во:

Оптовые цены

Часть № SS-POW-EXT12

4,38 $

1,31 $

Кол-во:

Оптовые цены

Деталь № SATAMF8IN

3,29 $

1,65 $

Кол-во:

Оптовые цены

Деталь № 7X15X4A

5,49 $

1,65 $

Кол-во:

Оптовые цены

Деталь № YES5FL3

4,38 $

1,31 $

Кол-во:

Оптовые цены

Деталь № ESATA-ML-4XiREV02

30,79 $

9,24 $

Кол-во:

Оптовые цены

Номер детали eSATA-SCSI-MPK1S

32,88 $

9,86 $

Кол-во:

Оптовые цены

Пожалуйста, ознакомьтесь с информацией о продукте, чтобы просмотреть оптовые скидки.

Часть № ML-II-SATAII-D

26,94 $

8,08 $

Кол-во:

Оптовые цены

Часть № SATA-II-MLBR-PCI-4X

39,49 $

11,85 $

Кол-во:

Оптовые цены

Пожалуйста, ознакомьтесь с информацией о продукте, чтобы просмотреть оптовые скидки.

Часть № SS-4PCI-ES

21,87 $

Кол-во:

Оптовые цены

Пожалуйста, ознакомьтесь с информацией о продукте, чтобы просмотреть оптовые скидки.

Часть № DA22-18-6

2,76 $

0,83 $

Кол-во:

Оптовые цены

Номер детали PWS2ESD

4,30 $

1,29 $

Кол-во:

Оптовые цены

Деталь № SS-IDESATA

20,26 $

6,08 $

Кол-во:

Оптовые цены

Часть № SS-eUBCA

5,49 $

Кол-во:

Оптовые цены

Пожалуйста, ознакомьтесь с информацией о продукте, чтобы просмотреть оптовые скидки.

Часть № SS-SA2R

38,45 $

11,54 $

Кол-во:

Оптовые цены

Номер детали TBC2M

65,35 $

19,61 $

Кол-во:

Оптовые цены

Пожалуйста, ознакомьтесь с информацией о продукте, чтобы просмотреть оптовые скидки.

Деталь № SS-ESPCI12

13,15 $

3,95 $

Кол-во:

Оптовые цены

Пожалуйста, ознакомьтесь с информацией о продукте, чтобы просмотреть оптовые скидки.

Деталь № SS-ESPCI15

13,89 $

4,17 $

Кол-во:

Оптовые цены

Кабельматик

Бематик SATA 15-контактный штекер на 2xSATA 15-контактный разъемный кабель-разветвитель

PVP

1,85 €

1,85 € НДС вкл.



PVD

1,42 €



зарезервировано 100%

Доставка Четверг 15

№: СА091

Количество

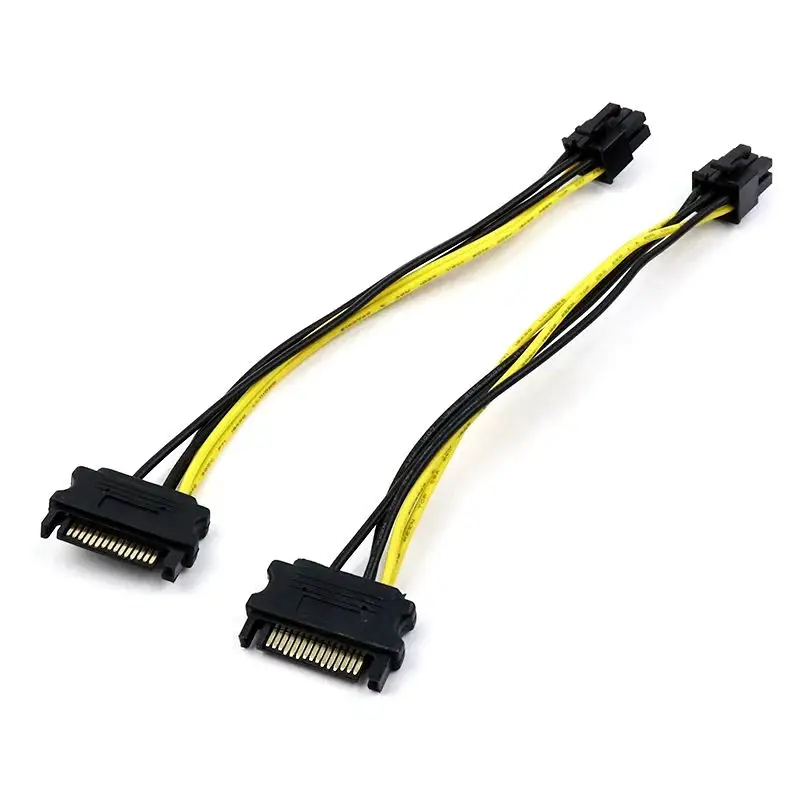

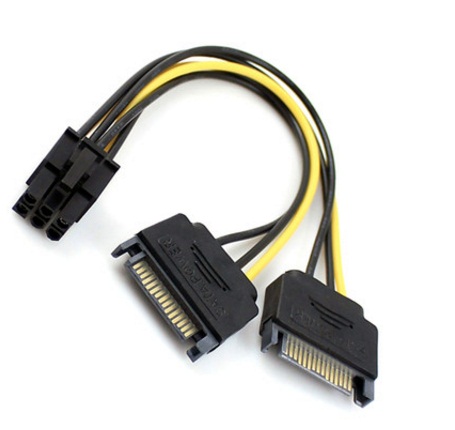

Бематик Кабель питания SATA 15-контактный штекер на 6P-H (PCI Express)

PVP

1,56 €

1,56 € НДС вкл.



PVD

1,16 €



зарезервировано 100%

Доставка Четверг 15

№: СА031

Количество

ПРОДАНО

Бематик Кабель-переходник SATA 7+15 контактов на USB 3.0 тип A, вилка

PVP

9,65 €

9,65 € НДС вкл.



PVD

7,75 €



зарезервировано 100%

REF: ДЛ034

Электронная почта

Количество

Телефон

+1+7+20+27+30+31+32+33+34+36+39+40+41+43+44+45+46+47+48+49+51+52+53 +54+55+56+57+58+60+61+62+63+64+65+66+81+82+84+86+90+91+92+93+94+95+98+211+212+213+216+218+220+221+222+223+224+225+226+227+228+229+230+231+232+ 233+234+235+236+237+238+239+240+241+242+243+244+245+246+247+248+249+250+251+252+253+254+255+256+257+ 258+260+261+262+263+264+265+266+267+268+269+290+291+297+298+299+350+351+352+353+354+355+356+357+358+ 359+370+371+372+373+374+375+376+377+378+380+381+382+383+385+386+387+389+420+421+423+500+501+502+503+ 504+505+506+507+508+509+590+591+592+593+594+595+596+597+598+599+670+672+673+674+675+676+677+678+679+ 680+681+682+683+685+686+687+688+689+690+691+692+800+808+850+852+853+855+856+870+878+880+881+882+883+886+888+960+961+962+963+964+965+966 +967+968+970+971+972+973+974+975+976+977+979+992+993+994+995+996+998

Вам это нужно срочно?

Принять положения и условия

Бематик Адаптер USB-C 3. 1 «папа» на SATA 15+7 контактов для жестких дисков HDD и SSD

PVP

20,48 €

20,48 € НДС вкл.



PVD

18,08 €



зарезервировано 100%

Доставка Четверг 15

№: ДМ001

Количество

Бематик Комплект для подключения SATA-HDD IDE к USB 2.0 с блоком питания

PVP

30,27 €

30,27 € НДС вкл.



PVD

26,74 €



зарезервировано 100%

Доставка Четверг 15

№: ДМ004

Количество

Бематик Адаптер 2,5 «SATA на 2-портовый mSATA SSD

PVP

61,93 €

61,93 € НДС вкл.



PVD

55,84 €



зарезервировано 100%

Доставка Четверг 15

№: МС014

Количество

Бематик Переходник SATA 2.5 HDD на mSATA miniSATA со стопорной скобой

PVP

22,07 €

22,07 € НДС вкл.



PVD

19,23 €



зарезервировано 100%

Доставка Четверг 15

№: MS013

Количество

Бематик Переходник SATA 2.5 HDD на mSATA miniSATA с крепежными винтами

PVP

20,93 €

20,93 € НДС вкл.



PVD

18,40 €



зарезервировано 100%

Доставка Четверг 15

№: МС012

Количество

Бематик Адаптер жесткого диска SATA для SSD NGFF M. 2, 1 порт с адаптером 2,5 дюйма

PVP

33,47 €

33,47 € НДС вкл.



PVD

28,54 €



зарезервировано 100%

Доставка через неделю

№: МС024

Количество

Бематик Адаптер жесткого диска SATA SSD NGFF M.2 порт

PVP

32,88 €

32,88 € НДС вкл.



PVD

28,15 €



зарезервировано 100%

Доставка Четверг 15

№: MS021

Количество

ПРОДАНО

Бематик Комплект для подключения USB 3.0 к SATA HDD compact

PVP

11,49 €

11,49 € НДС вкл.



PVD

10,09 €



зарезервировано 100%

№: УУ012

Электронная почта

Количество

Телефон

+1+7+20+27+30+31+32+33+34+36+39+40+41+43+44+45+46+47+48+49+51+52+53 +54+55+56+57+58+60+61+62+63+64+65+66+81+82+84+86+90+91+92+93+94+95+98+211+212 +213+216+218+220+221+222+223+224+225+226+227+228+229+230+231+232+233+234+235+236+237+238+239+240+241 +242+243+244+245+246+247+248+249+250+251+252+253+254+255+256+257+258+260+261+262+263+264+265+266+267 +268+269+290+291+297+298+299+350+351+352+353+354+355+356+357+358+359+370+371+372+373+374+375+376+377+378+380 +381+382+383+385+386+387+389+420+421+423+500+501+502+503+504+505+506+507+508+509+590+591+592+593+594 +595+596+597+598+599+670+672+673+674+675+676+677+678+679+680+681+682+683+685+686+687+688+689+690+691 +692+800+808+850+852+853+855+856+870+878+880+881+882+883+886+888+960+961+962+963+964+965+966+967+968 +970+971+972+973+974+975+976+977+979+992+993+994+995+996+998

Вам это нужно срочно?

Принять положения и условия

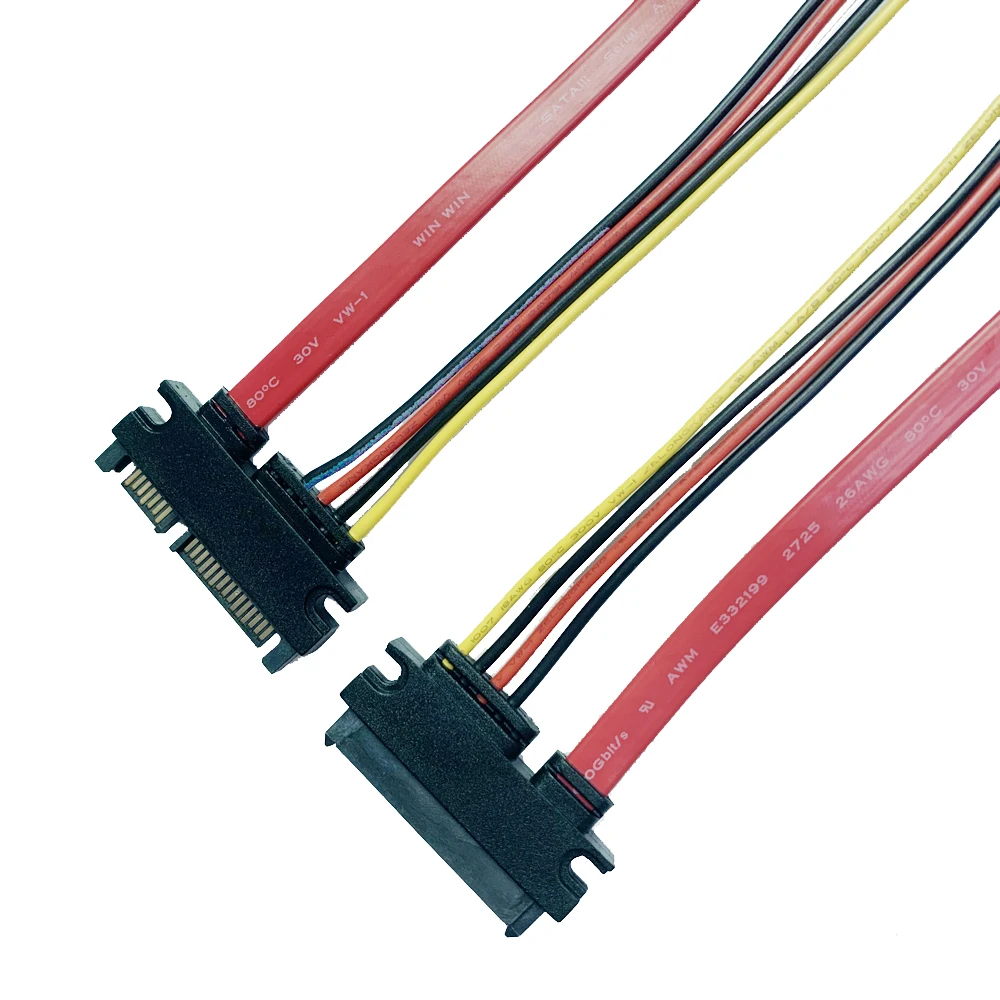

Бематик Кабель данных SATA + питание 7P15P M/H 50 см

PVP

5,52 €

5,52 € НДС вкл.



PVD

4,71 €



зарезервировано 100%

Доставка Четверг 15

№: ТА011

Количество

ВЫПУСК 68%

Бематик Адаптер питания SATA 15P-M/H

PVP

0,91 €

0,29 €

0,29 € НДС вкл.

PVD

0,81 €

0,26 €

зарезервировано 100%

Доставка Четверг 15

№: СА096

Количество

ВЫПУСК 33%

Бематик Адаптер питания SATA 15P-M/M

PVP

0,65 €

0,44 €

0,44 € НДС вкл.

PVD

0,57 €

0,38 €

зарезервировано 100%

Доставка через неделю

№: СА094

Количество

ВЫПУСК 67%

Бематик Слот 2xCOMPACTFLASH-адаптер SATA (жесткий диск 2,5″)

PVP

37,95 €

12,52 €

12,52 € НДС вкл.

PVD

31,75 €

10,48 €

зарезервировано 100%

Доставка Четверг 15

№: СЛ097

Количество

ПРОДАНО

Бематик Кабель SATA USB 2.0 для передачи данных и питания

PVP

8,91 €

8,91 € НДС вкл.



PVD

7,16 €



зарезервировано 100%

REF: ДЛ031

Электронная почта

Количество

Телефон

+1+7+20+27+30+31+32+33+34+36+39+40+41+43+44+45+46+47+48+49+51+52+53+54+55+56+57+58+60+61+62+63+64+65+66+81 +82+84+86+90+91+92+93+94+95+98+211+212+213+216+218+220+221+222+223+224+225+226+227+228+229 +230+231+232+233+234+235+236+237+238+239+240+241+242+243+244+245+246+247+248+249+250+251+252+253+254 +255+256+257+258+260+261+262+263+264+265+266+267+268+269+290+291+297+298+299+350+351+352+353+354+355 +356+357+358+359+370+371+372+373+374+375+376+377+378+380+381+382+383+385+386+387+389+420+421+423+500 +501+502+503+504+505+506+507+508+509+590+591+592+593+594+595+596+597+598+599+670+672+673+674+675+676+677+678+679+680+681+682+683+685+686 +687+688+689+690+691+692+800+808+850+852+853+855+856+870+878+880+881+882+883+886+888+960+961+962+963 +964+965+966+967+968+970+971+972+973+974+975+976+977+979+992+993+994+995+996+998

Вам это нужно срочно?

Принять положения и условия

Бематик Кабель питания SATA 15:00 3:00 вечера. и MOLEX на SATA 25см 16:00

PVP

1,95 €

1,95 € НДС вкл.



PVD

1,45 €



зарезервировано 100%

Доставка Четверг 15

№: ДЛ027

Количество

Бематик Адаптер питания MOLEX 4P-M (5.25) > 15P-H (SATA)

PVP

0,25 €

0,25 € НДС вкл.



PVD

0,22 €



зарезервировано 100%

Доставка Четверг 15

№: СА092

Количество

Бематик Адаптер питания MOLEX 4P-H (5.25) > 15P-M (SATA)

PVP

4,11 €

4,11 € НДС вкл.



PVD

3,05 €



зарезервировано 100%

Доставка Четверг 15

№: СА099

Количество

ПРОДАНО

Бематик Кабель питания SATA MOLEX 15:00 до 2 4H 15 см

PVP

1,32 €

1,32 € НДС вкл.



PVD

1,17 €



зарезервировано 100%

REF: ДЛ025

Электронная почта

Количество

Телефон

+1+7+20+27+30+31+32+33+34+36+39+40+41+43+44+45+46+47+48+49+51+52+53 +54+55+56+57+58+60+61+62+63+64+65+66+81+82+84+86+90+91+92+93+94+95+98+211+212 +213+216+218+220+221+222+223+224+225+226+227+228+229+230+231+232+233+234+235+236+237+238+239+240+241+242+243+244+245+246+247+248+249+250+251+252+253+254+255+256+257+258+260+261+262+263+264+265 +266+267+268+269+290+291+297+298+299+350+351+352+353+354+355+356+357+358+359+370+371+372+373+374+375 +376+377+378+380+381+382+383+385+386+387+389+420+421+423+500+501+502+503+504+505+506+507+508+509+590 +591+592+593+594+595+596+597+598+599+670+672+673+674+675+676+677+678+679+680+681+682+683+685+686+687 +688+689+690+691+692+800+808+850+852+853+855+856+870+878+880+881+882+883+886+888+960+961+962+963+964 +965+966+967+968+970+971+972+973+974+975+976+977+979+992+993+994+995+996+998

Вам это нужно срочно?

Принять положения и условия

Бематик Кабель питания MOLEX 4P-M (5.
