Описание
Сервопрвод TS90M 360 градусов Arduino.
Сервопривод (также серводвигатель, сервомеханизм, сервомашина, серва) — это устройство в системах автоматического регулирования или дистанционного управления, которое за счет энергии вспомогательного источника осуществляет механическое перемещение регулирующего органа в соответствии с получаемыми от системы управления сигналов.
Иными словами, сервопривод — это «автоматический точный исполнитель», который получая на вход значение управляющего параметра (в режиме реального времени), он «своими силами» (основываясь на показаниях датчика) стремится создать и поддерживать это значение на выходе исполнительного элемента. Чаще всего применяется сервомашина в машиностроении.
Данный сервопривод TS90M имеет 3-х контактный кабель. Красный провод подключается к положительному полюсу источника питания, коричневый — к отрицательному, а оранжевый провод подключается к источнику подачи сигналов управления. С легкостью работает с различными контроллерами (Arduino, PIC, ARM, AVR и др.)
В комплект входит три различные насадки с отверстиями для крепления на них элементов управления (тяг рулей, глубины элеронов, элементов робопроекта и прочее). Насадка представляет собой пластиковую площадку, которая крепится на редуктор серводвигателя. Также в комплект входит три винтика для крепления сервопривода и насадки.
Технические характеристики:
Скорость поворота: 0.12 сек / 60 ° (4.8В)
Усилие на валу: 1,2 — 1.4 кг. / См (4.8В)
Угол поворота 180 °
Скорость поворота: 0.1сек / 60 ° (4.8В)
Материал редуктора: Нейлон
Тип сервопривода: Аналоговый
Напряжение питания: 4.8 В. (5 В.)
Вес: 9г
Размеры: 22.2мм х 11.8мм х 31мм
Комплектация:
Винты 3 шт.
Коромысла 3 шт.
Сервопривод 1 шт.
Подключения:
красный: VCC
Коричневый: GND
Желтый (оранжевый): управление
Дополнительно
Страна регистрации бренда | Китай |
Страна-производитель товара | Китай |
Комментарии
0Пока не было комментариев.
Прокомментировать
Для покупки регистрация не обязательна! Если хотите сделать заказ, — просто добавьте нужные вам товары в корзину, укажите свои данные и нажмите кнопку «Оформить заказ». Мы свяжемся с вами в ближайшее время. Оплата — перевод на карту-ключ счета ПБ — онлайн без комиссии картой любого банка (LiqPay) — безналичный расчет без НДС для юридических лиц — наличными или картой при доставке (только Новой Почтой при заказе от 100 грн) — наличными или через терминал в нас в магазине Нашли дешевле? Напишите нам об этом в чат — кнопка в левом нижнем углу экрана. Доставка — Новая Почта — Укрпочта (только при предоплате) — Самовывоз (можете также вызвать курьера Глово по Ивано-Франковску) Отправка товара происходит каждый рабочий день. В большинстве случаев, ваш заказ уедет в день заявки/оплаты или на следующий день.. Заказы самовывозом можно забрать в нашем магазине, после заявки позвоним вам и скажем, когда посылка с заказом будет готова к выдаче. Гарантия и возврат — возврат в течение 14 дней, если товар не подошел — гарантия от 6 месяцев на товары собственного изготовления |
Сервопривод ардуино. Сервопривод Emax. Gistroy
При выборе сервомеханизма для своего радиоприбора, например, вертолет или танк с вращающимся корпусом, оценка происходит по следующим пунктам:
- Крутящий момент.
Самая значимая характеристика, отвечающая за начальное ускорение, передаваемое двигателем. Чем такое значение больше, тем мощнее прибор.
- Скорость поворота. Это время, за которое изменяется положение в пространстве.
- Угол поворота. То значение, на которое делается оборот. Чаще встречается 90, 180 и 360 градусов.
- Габаритные размеры. Важный нюанс при конструировании электромоделей. Очень важна правильная подборка габаритов.
- Материал шестерней. Изготавливаются из пластика, карбона или металла. Каждая имеет свои положительные и отрицательные стороны. Иногда важна легкость конструкции, иногда максимальные нагрузки.
Сервопривод emax марки ES08MD имеет крутящий момент 2,0/2,4 кг/см, небольшие габариты 32*11,5*24 мм, скорость поворота 0.10 с/60o при 4.8В; 0.08сек/60o при 6В, питается от пяти вольт (верхний предел 6В). Длина проводов в комплекте – 25 см. Эти параметры позволяют использовать его в макетах масштабом 1:18. Шестеренки выполнены из металла, что гарантирует высокую мощность. Вес его 12 грамм.
Присоединение происходит с использованием трех контактов, плюс, минус (земля) и логики. ШИМ-сигналы отлично обрабатываются платой ARDUINO. Следует соединить все выходы в зависимости от их назначения. В программном обеспечении к ARDUINO уже существует библиотека, которая позволяет легко прописывать скетчи. При выборе логического пина его же и прописываем в скетче. Вторая команда – задать угол вращения, с задержкой, чтобы было время на следующий шаг.
Питается такой привод от платы или отдельного источника. Хоть это и маломощный аппарат, однако, на старте она потребляет почти 0,4 Ампера, поэтому рекомендуется подключать ее отдельно, чтобы остальные выходы на контроллере не сбоили в минуту начала движения. Используется в этом случае блок питания на 5 В, который подключается минусовым выходом к земле на плате, а плюсовым к серво. От серво к контроллеру идет только логический контакт. Также, почему лучше подключаться к отдельному источнику – это сильный нагрев стабилизатора напряжения на ARDUINO, а в таком режиме долго она не проработает. При использовании нескольких таких приводов однозначно следует применять внешний блок.
Производителей на рынке много. Emax один из основных и известных, но в последнее время очень распространились подделки. Они отличаются крайне нестабильной работой, особенно заметна проблема «дрожания» и низким качеством запчастей. Так как это высокоточный прибор, эти нестабильности приводят к сбоям во всем механизме. Если это, например, вертолет, то падение его чревато серьезной поломкой. В комплекте поставки идет сам сервомеханизм, крепления, провода для соединения с контроллером и набор «качалок», причем отличительная черта именно фирменных — их разнообразие в наборе.
Сервопривод emax ES08MD и ES08MA отличаются управлением – MD означает запитку от к цифрового пину, MA от аналогового. Характеристики практические одинаковые. Разница у этих двух примеров только в крутящем моменте: он немного меньше у аналогового. В остальном принципиальных различий нет. Аналоговые иногда предпочитают, так как считается, что у них меньше «дрожание» при подключении к тягам. Фирменные детали также характеризуются отсутствием люфта при использовании «качалок» из комплекта.
Сервопривод Ардуино — это незаменимая часть любого роботизированного устройства. Без него невозможно создание движущихся моделей роботов, танков, квадрокоптеров. Маленький размер и сильный крутящий момент позволяют создавать небольшие, но мощные продукты. Обращая внимание на качество сборки, производителя и подходящие параметры, можно добиться точного хода любых частей электромеханизмов. Простое подключение и управление через программу ARDUINO IDE, большой выбор параметров сделали применение сервомеханизмов популярным среди радиолюбителей.
DF15RSMG 360-градусный мотор-DFRobot
КАТЕГОРИЯ
Часто покупают вместе

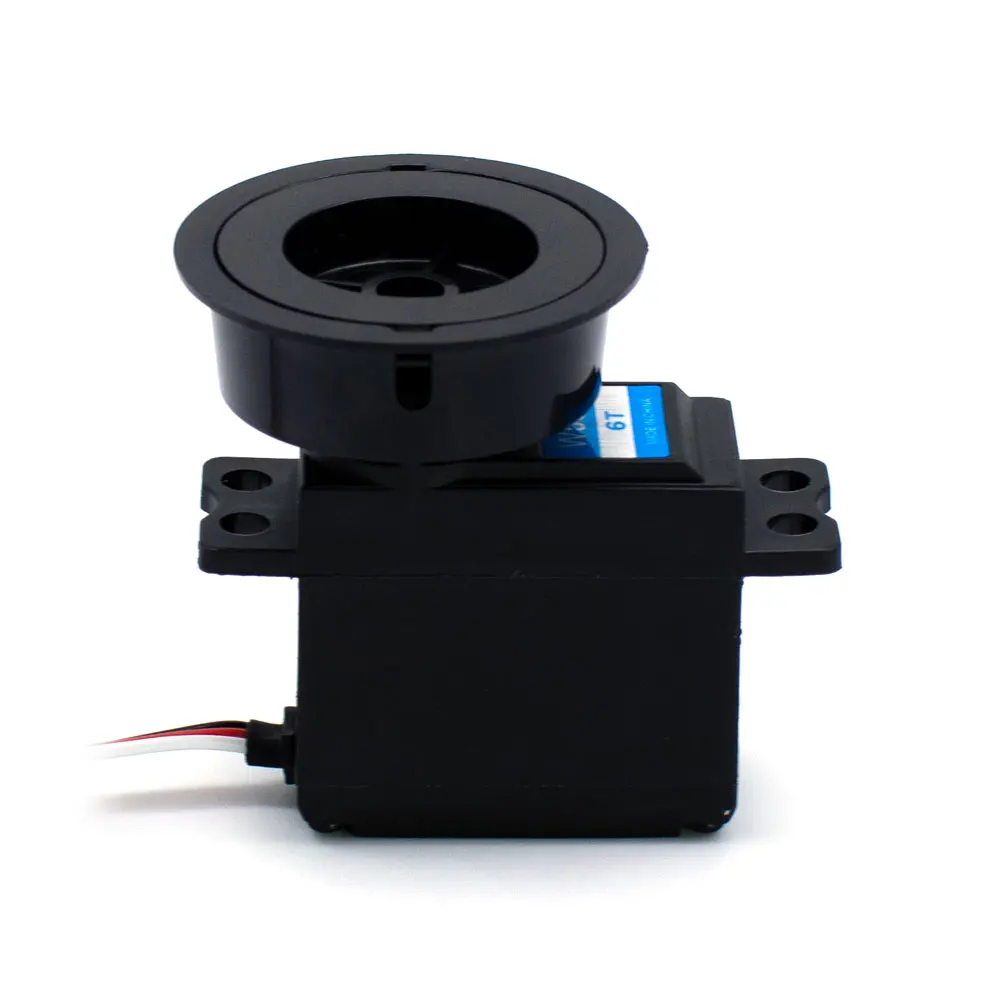

DF15RSMG Серводвигатель 360 градусов
Введение
Примечание. Этот 360-градусный сервопривод НЕ обеспечивает точного контроля положения вала. Он больше ведет себя как двигатель постоянного тока. Можно управлять только направлением и скоростью. Для сервоприводов, которые можно зафиксировать в определенном положении, ознакомьтесь с сервоприводами с поворотом на 180 градусов.
DF15RSMG — это мощный серводвигатель с поворотом на 360 градусов от DFRobot, который в основном предназначен для роботизированных приложений, требующих сервоприводов с большим крутящим моментом и высокой стабильностью, таких как соединения роботов с поворотом на 360 градусов, мобильные роботы и т. д.
Следующие особенности делают его отличным выбором для робототехнических проектов:
![](/800/600/http/ae01.alicdn.com/kf/Hd9edfd8a6df646a98b8a209d0cd114091.jpg)
Описание кабеля
Спецификация
Механические параметры
- Диапазон угла поворота: 360°
- Скорость без нагрузки: 60°/0,16 с при 7,2 В
- Крутящий момент: 15 кг.см (7,2 В)
- Размер: 40x40x20 мм (1,57×1,57×0,79″)
- Вес: 60 г
Электрические параметры
- Рабочее напряжение: 5-7,2 В
- Ток блокировки: 2,5 А (при 7,2 В — предельный тест)
- Напряжение ШИМ: 3–5 В
- Диапазон ширины положительного импульса ШИМ: 500–2500 мкс
Проекты Проект 1.
![](/800/600/http/ae04.alicdn.com/kf/U4467e84ea1d6435abc9f040fb3011126p.jpg)
Этот проект показывает, как автор сделал маленькую пушку для моего любимого игрока в реальности.
Основные компоненты:
DFRduino UNO R3
Gravity IO Expansion & Motor Driver Shield
DF15RSMG 360-градусный двигатель
Двигатель постоянного тока для замедления
Кнопка
Gravity: Аналоговый датчик потенциометра вращения V1 Для Arduino
Лазерная резная доска Список доставки
- Сервопривод DF15RSMG x1
- Корпус сервопривода x2
- Комплект фитингов x1
- Сервобиблиотека
- Размер стандартного режима
- Размер режима манипулятора робота
Документы
Список отгрузок
- Сервопривод DF15RSMG x1
- Корпус сервопривода x2
- Комплект фитингов x1
ОБЗОР
[[r.text]]
Включите JavaScript, чтобы просматривать комментарии с помощью Disqus.
DF15RSMG 360-градусный серводвигатель
18,05 $
В наличии
КОЛ-ВО СКИДКА
- 2-4 17,50 $
- 5-9 17,00 $
- 10+ 16,50 $
Количество:
НАВЕРХ
Сервопривод с последовательной шиной 30 кг, высокая точность и крутящий момент, с программируемым магнитным энкодером на 360 градусов
Сервопривод с последовательной шиной 30 кг, высокая точность и крутящий момент, с программируемым магнитным энкодером на 360 градусов, двусторонняя обратная связь, переключение режима сервопривода/двигателя
Сервопривод серийной шины 30 кг
Программируемый магнитный энкодер с высоким крутящим моментом на 360°
Технические характеристики
ТИП ПРОДУКТА | Сервопривод последовательной шины ST3215 |
---|---|
КРУТЯЩИЙ МОМЕНТ | [электронная почта защищена] |
УГОЛ ПОВОРОТА | |
ДАТЧИК ПОЛОЖЕНИЯ РАЗРЕШЕНИЕ | 360° / 4096 |
МЕХАНИЗМ ОГРАНИЧЕННЫЙ УГОЛ | Без ограничений |
РАБОЧЕЕ НАПРЯЖЕНИЕ | 6 ~ 12,6 В |
ШЕСТЕРНЯ | высокоточная металлическая шестерня |
СКОРОСТЬ БЕЗ НАГРУЗКИ | 0,222 с / 60° (45 об/мин) при 12 В |
Энкодер ТИПА | Магнитный энкодер 360° |
ДИАПАЗОН ID | 0 ~ 253 |
СКОРОСТЬ БОД | 38400 бит/с ~ 1 Мбит/с (1 Мбит/с по умолчанию) |
ОБРАТНАЯ СВЯЗЬ | Положение, нагрузка, скорость, входное напряжение |
ТОК БЕЗ НАГРУЗКИ | 180 мА |
БЛОКИРОВКА РОТОРА ТОКА | 2,7 А |
кт | 11 кг.![]() |
Примеры применения
- Сервоприводы обеспечивают различную обратную связь, такую как положение, скорость, блокировка крутящего момента, режим работы (режим сервопривода, режим серводвигателя и т. д.) для сложных проектов, требующих автоматического управления с обратной связью.
- Идеальный выбор для создания четвероногих роботов, шестиногих шагоходов, роботов-манипуляторов и других робототехнических проектов, требующих нескольких сервоприводов. (Этот продукт предоставляет модель четвероногих роботов с открытым исходным кодом, как показано на рисунке ниже.)
* изображения приведены ТОЛЬКО для справки
Управление последовательной шиной UART
Позволяет одновременно управлять до 253 сервоприводами последовательной шины
Примечание: несмотря на то, что один канал UART может управлять до 253 сервоприводов с последовательной шиной, из-за высокой мощности сервоприводов необходимо учитывать, достаточно ли источника питания при использовании слишком большого количества сервоприводов.
Большой крутящий момент
Крутящий момент до 30 кг.см при напряжении 12 В, подходит для создания четвероногих роботов, шестиногих шагоходов, роботизированных манипуляторов и других роботизированных проектов, требующих нескольких сервоприводов
* изображения приведены ТОЛЬКО для справки
Магнитный энкодер 360°
Высокая точность, длительный срок службы
Принимает 12-битный высокоточный датчик угла магнитного кодирования. По сравнению с потенциометром угол увеличен до 360°, а разрешение увеличено в 4 раза. Поскольку между магнитным энкодером и радиальным магнитом имеется зазор и отсутствует трение, срок службы сервопривода значительно увеличивается.
Функция старт-стоп ускорения
Можно установить значения скорости и ускорения, а эффект движения станет мягче
Фактический эффект
Диаграмма эффекта движения
Компактная конструкция
Корпус изготовлен из высокопрочного конструкционного пластика, имеет двойной вал и низкопрофильную конструкцию, что сокращает расстояние между плоскостями двухосного сервопривода, а общая конструкция более компактна, что позволяет сделать внешний вид продукта более красивым.
Одна кнопка для калибровки среднего положения
Установка на 360° в любом положении, одна кнопка для установки текущего положения в качестве среднего положения. Простота установки
1. В программе по умолчанию точка доступа создается автоматически после включения платы сервопривода. Используйте свой мобильный телефон для подключения к этой точке доступа, откройте браузер и введите IP-адрес, чтобы войти в интерфейс управления.
2. Нажмите «Отпустить», чтобы разблокировать, затем поверните сервопривод в среднее положение, где вам нужно установить
3. Нажмите «Установить среднее положение», затем подтвердите.
4. Поверните сервопривод на любой угол, затем нажмите «Среднее», и сервопривод автоматически вернется в исходное среднее положение.
Двусторонняя обратная связь
Сервоприводы будут обеспечивать различную обратную связь, такую как положение, нагрузка, скорость,
и входное напряжение в режиме реального времени.
* изображения здесь ТОЛЬКО для справки
Двойной режим: сервопривод или двигатель
точное управление углом поворота в режиме сервопривода
непрерывное вращение в моторном режиме
* изображения здесь ТОЛЬКО для справки
Подробности Введение
Чемодан из нейлона и стекловолокна
Улучшенная термостойкость, стабильность размеров, жесткость и механические характеристики
Сервоколеса из высокопрочного алюминия
Использование алюминиевого сплава T6061, хорошая коррозионная стойкость
Высокоточные медные и стальные шестерни
Оригинальное сочетание этих двух факторов: низкий уровень шума при работе, лучшая стабильность и механические характеристики.
Программа управления с открытым исходным кодом
Мы предоставляем демо-версию веб-управления платой сервопривода с открытым исходным кодом и вторичное руководство по разработке, которое можно непосредственно использовать для удаленной настройки и дистанционного управления сервоприводом.
