Sata распиновка: Распиновка SATA. / zremcom.com

Распиновка SATA. / zremcom.com

Рис.1 SATA Разъемы (данные+питание)

В компьютерной технике, Serial ATA (SATA) является технологией в первую очередь предназначенной для передачи данных с жестких дисков. Технология SATA является следующим шагом в способах передачи данных после Advanced Technology Attachment (стандартного ATA, также известный как IDE). Технология ATA впоследствии уже после выхода SATA была переименована уже задним числом в Parallel ATA (PATA), чтобы отличить его от Serial ATA при составлении технической документации.

Шина Serial ATA [SATA] зачастую разделена на два отдельных разъема, один разъем для линии передачи данных и один для линий электропередачи. Первые SATA диски могли иметь еще и третий разъем для подключения PATA в целях обеспечения совместимости.

Хочу привести стандартную распиновку SATA разъемов (не знаю как вам, а мне иногда она необходима).

Распиновка шины передачи данных.
№ПинаНазвание пинаОписание пина
1GNDЗемля
2+

Передача+


3Передача-
4GNDЗемля
5B-Прием-
6B+Прием+
7GNDЗемля
Распиновка разъема питания SATA.



№ПинаНазвание пинаОписание пина
1V333.3V Питание
2V33

3.3V Питание

3V33

3.3V Питание

4GNDЗемля
5GNDЗемля
6GNDЗемля
7V5

5V Питание

8V5

5V Питание

9V5

5V Питание

10GNDЗемля
11RezervedЗарезервирован
12GNDЗемля
13V12

12V Питание

14V12

12V Питание

15V12

12V Питание

Распиновка 15-контактного разъема питания SATA

Узнайте схему пинов этого интерфейса

Опубликовано 02.11.2019, 10:05   · Комментарии:15



    Распиновка 15 пин кобеля питания SATA

15-контактный разъем питания SATA считается одним из стандартных периферийных разъемов питания в компьютерах. Это стандартный разъем для всех жестких дисков и оптических дисков на базе SATA.

Силовые кабели SATA выводятся из блока питания и предназначены только для размещения внутри корпуса компьютера. Это не похоже на кабели для передачи данных SATA, которые также находятся за корпусом, но могут подключаться к внешним устройствам SATA, таким как внешние жесткие диски, через переходник SATA — eSATA.

Распиновка 15-контактного разъема питания SATA

Распиновка — это карта интерфейса, которая описывает контакты, которые соединяют электрическое устройство или разъем.

Ниже приведена схема расположения стандартного 15-контактного разъема питания SATA для версии 2.2 спецификации ATX. Если вы используете эту таблицу выводов для проверки напряжений источника питания, имейте в виду, что эти напряжения должны находиться в пределах допуска ATX.

Справочник по 15-контактному разъему SATA
Пин Название Цвет провода Описание
1 +3.3VDC Оранжевый +3.3 VDC
2 +3.3VDC Оранжевый +3.3 VDC
3 +3.3VDC Оранжевый +3.3 VDC
4 COM Черный Земля
5 COM Черный Земля
6 COM Черный Земля
7 +5VDC Красный +5 VDC
8 +5VDC Красный +5 VDC
9 +5VDC Красный +5 VDC
10 COM Черный Земля
11 COM Черный Земля (Дополнительное или другое использование)
12 COM Черный Земля
13 +12VDC Желтый +12 VDC
14 +12VDC Желтый +12 VDC
15 +12VDC Желтый +12 VDC

Существует два менее распространенных разъема питания SATA: 6-контактный разъем, называемый тонким разъемом (питание +5 В пост. Тока), и 9-контактный разъем, называемый микроразъемом (питание +3,3 В пост. Тока и +5 В пост. тока). Таблицы выводов для этих разъемов отличаются от приведенных здесь.

Дополнительная информация о кабелях и устройствах SATA

Силовые кабели SATA необходимы для питания внутреннего оборудования SATA, такого как жесткие диски; они не работают со старыми устройствами Parallel ATA (PATA). Поскольку старые устройства, для которых требуется подключение PATA, все еще существуют, некоторые источники питания могут иметь только 4-контактные разъемы питания Molex.

Если в вашем источнике питания отсутствует кабель питания SATA, вы можете купить адаптер Molex-to-SATA для питания устройства SATA через разъем питания Molex. Адаптер StarTech с 4-контактным и 15-контактным кабелем питания считается одним из примеров.

Одно из различий между кабелями данных PATA и SATA состоит в том, что два устройства PATA могут подключаться к одному и тому же кабелю данных, тогда как только одно устройство SATA может подключаться к одному кабелю данных SATA. Но кабели SATA намного тоньше и ими проще управлять внутри компьютера, что важно для прокладывания кабелей, а также для правильного воздушного потока.

Кабель питания SATA имеет 15 контактов, а кабель данных SATA — всего семь.

Распиновка sata power на Intel NUC и изготовление кабеля — kvvhost

Небольшая заметка о распиновке разъема питания Sata на Intel NUC и о том, как я сделал кабель питания для SSD. Может кому-то пригодится.

Достался мне старенький Intel NUC DE3815TYBE вообще без ничего, голая плата.

Есть 1 sata порт и разъем для питания HDD/SSD. Кабеля, конечно же, нет.

Распиновка sata power следующая:

Фишка подошла от вышедшей из строя платы с onvif камеры, которую я заменил пару лет назад. Там такие же разъемы. Как раз есть 4pin

Сечение проводов, конечно, маленькое, но для ssd хватит

Sata фишку взял с нерабочего БП, удалил лишние провода и припаял к фишке от камеры согласно распиновке. На sata фишке оставляем только черный (GND) и красный (5V) провода

SSD без проблем определился.

eSATAp кабель и разъём для него из спичек и желудей

Под катом — история выпиливания интерфейсного разъёма для внешнего подключения жёсткого диска, тесты скорости и много фотографий.

1. Немного истории
Когда-то давным-давно в персональных компьютерах жёстких дисков не было вообще, и вопрос об их быстром подключении не стоял.

Потом появились жёсткие диски стандарта ST-412(они же MFM), но быстрое подключение им ещё не требовалось — их интерфейсный контроллер тоже надо было брать с собой, так как на чужом контроллере диск, как правило, не работал.

На самом деле на этом жёстком диске не два разъёма, а три — два для передачи данных и один для питания.
Впоследствии MFM-интерфейс был вытеснен IDE и SCSI.
SCSI интерфейс был весьма неплох по своим характеристикам, обеспечивал высокую скорость передачи и поддерживал горячую замену дисков и внешнее подключение устройств, но был достаточно дорог из-за своей изначальной ориентации на серверные применения и поэтому в ПК встречался редко.

Разъем НE50. Внутренний


Разъем HD68. Внутренний


Разъем SCA80. Внутренний.


Разъёмы наружные в ассортименте


Набор переходников, чтобы подружить между собой весь этот зоопарк

Более дешёвый и поэтому получивший широкое распространение интерфейс IDE(PATA) такими возможностями похвастаться не мог, поэтому для быстрого подключения дисков приходилось использовать костыли наподобие такого:

Теперь жёсткий диск можно было подключить, не вскрывая корпус системного блока, но проблем с инициализацией интерфейса только при включении ПК и хрупкостью пластмассовых разъёмов на 40/80-жильном кабеле это не решало и массовыми эти переходники не стали.
Время шло, и интерфейс IDE с широкими 40/80-жильными кабелями сменился на SATA с узким 7-жильным шлейфом.


Новый интерфейс поддерживал горячую замену, и производители костылей воспряли духом и выпустили их новую версию:

Контактов стало меньше, устройство стало надёжнее, но хрупкость разъёма, не предназначенного для постоянного дёргания никуда не делась.
Поэтому в середине 2004 года был принят стандарт eSATA, позволивший внешнее использование SATA: специально для внешнего подключения была разработана более прочная реализация — теперь в металлической рамке.

Изначально eSATA передавал только данные и должен был использовать отдельный кабель для питания. Позже в разъём eSATA добавлены 4 линии интерфейса USB 2.0. Новый вид разъёма получил название Power eSATA.
Обычно шина USB 2.0 используется только для питания подключенного устройства напряжением 5 вольт, но вилки eSATA и USB можно без каких-либо доработок подключать к розетке eSATAp.
Наличие питания 5В не даёт возможности подключать жёсткие диски размером 3,5″, поэтому в некоторых исполнениях разъёма добавлена дополнительная пара контактов для линии питания +12В.

При этом, несмотря на всё удобство такого разъёма, он остаётся слабо распространённым.

2. Кабель
Собственно кабель упакован в прозрачный полиэтиленовый пакетик с защёлкой.

Внешняя изоляция чёрная, кабель довольно жёсткий, длина гибкой части от разъёма до разъёма 455 мм.

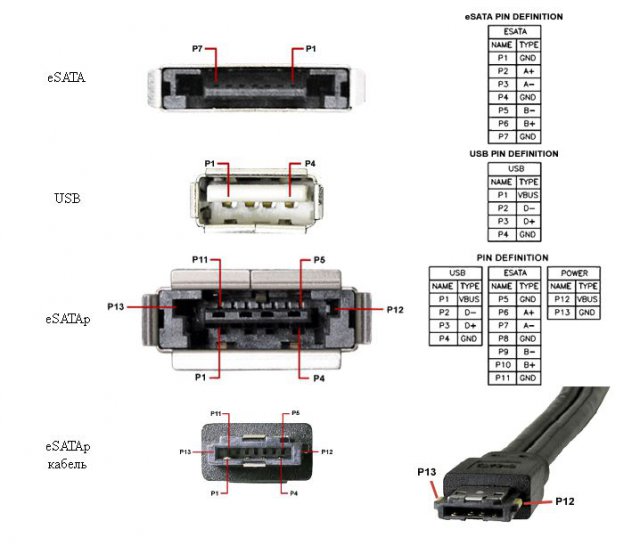

На одном конце разъём eSATAp с дополнительной парой контактов для линии +12В, на другом — совмещённый 22-контактный разъём SATA.
На этом можно перейти непосредственно к пилилову.

3. Разъём
Как уже было сказано выше, в разъём eSATAp можно вставить кабель eSATA, а вот наоборот — нет:

При этом найти планку с разъёмом eSATA несложно, а с eSATAp — намного труднее. Как в этом случае подключить кабель?
Можно взять разъём eSATA, разобрать его и добавить туда недостающие контакты:








(Источник фото)
У меня такой планки не было, поэтому я решил пойти своим путём.
Шаг и ширина контактов в разъёмах SATA и eSATA совпадает.
Поэтому из старой материнской платы была выпаяна пара разъемов SATA, а ещё из чего-то — разъём USB.

Берём отвёртку и разламываем USB:

Потом удаляем кусачками всё лишнее с разъёма SATA. Примеряем результат к eSATA и убеждаемся, что лезет. Осталось добавить USB.

Спиливаем напильником лишнее с разъёма.

Вытягиваем из USB контакты и тоже пилим с той стороны, где их не было:

И по бокам тоже пилим.

Складываем две части вместе, пробуем запихнуть куда надо — лезет.
А теперь пробуем вытянуть.
Ой, оно сломалось!

Второй подход к снаряду.
Берём битую матрицу от ноутбука.

Переворачиваем её обратной стороной и отрываем пластиковую наклейку.

Находим участок позолоченной фольги с минимумом отверстий.

Вырезаем.

Берём тонкое сверло и рассверливаем переходные отверстия.

Зачищаем надфилем обратную сторону.

Размечаем, процарапываем в нужных местах фольгу до текстолита, паяем оставшийся разъём, проверяем на отсутствие КЗ.

Возвращаем на место контакты USB.

Проверяем точность обработки.

Добавляем вилку USB для питания.

Снова пилим и паяем.

Как-то так могла бы выглядеть конструкция контакта +12В. Но уже не будет из-за потери актуальности.

Да, про изоленту ведь чуть не забыли…

4. Испытания
Для проверки скорости использовались 3 накопителя форматом 2,5″ — обычный жёсткий диск и 2 SSD разных моделей. Проверка выполнялась на интерфейсе SATA2.
Результаты проверки приведены на нижеследующих скриншотах.
HDD:

SSD №1

SSD №2

Выводы
1. Кабель вполне работоспособен и рекомендуется к покупке.
2. Если оригинального разъёма для его подключения нет, то его можно сделать на коленке из подручных средств.
3. Даже переходник наколеночного изготовления способен работать на скоростях SATA2.

Serial ATA (SATA) Разъем питания распиновка

Molex 67582-0000 используются для кабеля и Molex 67581-0000 используются для клемм разъема.

Стандарт определяет SATA разъем питания резко отличающихся от используемых дисков PATA и многих других компонентов компьютера. Это пластины основе, 15-контактный разъем формы. Казалось бы, большое количество контактов используются для подачи трех различных напряжений — 3,3 В, 5 В и 12 В.

Каждое напряжение подается на три контакта собираются вместе (и 5 контактов для земли). Это потому, что небольшие контакты не могут обеспечить достаточный ток для некоторых устройств. Один вывод из каждого из трех напряжений также используется для горячего подключения. Те же физические соединения используются на 3,5-дюймовые и 2,5-дюймового жесткого диска.

Прикрепите Сигнал PSU Цвет провода
1 3,3 В постоянного тока оранжевый
2 3,3 В постоянного тока оранжевый
3 3,3 В постоянного тока оранжевый
4 GND черный
5 GND черный
6 GND черный
7 +5 В постоянного тока красный
8 +5 В постоянного тока красный
9 +5 В постоянного тока красный
10 GND черный
11 Необязательный черный
12 GND черный
13 +12 В постоянного тока желтый
14 +12 В постоянного тока желтый
15 +12 В постоянного тока желтый

Pins 3,7,13 являются предварительной зарядки.

Вывод 11 может быть использован для индикации активности и / или шахматном спином вверх.

Контакты 1, 2 и 3 являются необязательными, а также, о чем свидетельствуют некоторые адаптеры кабели, соединяющие диски пожилым блоков питания. Они, как правило Y-адаптеры, которые имеют четыре-контактный разъем привода на другом конце. В настоящее время, SATA диски редко используют 3,3 вольт. Это может быть потому, что там слишком много людей, использующих адаптеры, чтобы затем привод производители не хотят головной боли, которые приходят с использованием 3,3 вольт. Но в будущем, 3,3 вольта дисков может стать общим поэтому нужно быть осторожным при использовании SATA силовые кабели, которые не реализуют 3,3 вольт.

Последовательный интерфейс SATA — Справочник

SATA (Serial ATA) — последовательный интерфейс обмена данными с накопителями информации, как правило, с жёсткими дисками.
SATA является развитием интерфейса ATA (IDE), который после появления SATA был переименован в PATA (Parallel ATA).

Первоначально стандарт SATA предусматривал работу шины на частоте 1,5 ГГц, обеспечивающей пропускную способность приблизительно в 1,2 Гбит/с (150 МБ/с).
20%-я потеря производительности объясняется использованием системы кодирования 8B/10B, при которой на каждые 8 бит полезной информации приходится 2 служебных бита.

Пропускная способность SATA I (SATA/150) незначительно выше пропускной способности шины Ultra ATA (UDMA/133).
Главным преимуществом SATA перед PATA является использование последовательной шины вместо параллельной.

Стандарт SATA II (SATA/300) работает на частоте 3 ГГц, обеспечивает пропускную способность до 2,4 Гбит/с (300 МБ/с).

Теоретически SATA I и SATA II устройства должны быть совместимы (как SATA/300 контроллер и SATA/150 устройство, так и SATA/150 контроллер и SATA/300 устройство) за счёт поддержки согласования скоростей (в меньшую сторону), однако для некоторых устройств и контроллеров требуется ручное выставление режима работы (например, на НЖМД фирмы Seagate, поддерживающих SATA/300 для принудительного включения режима SATA/150 предусмотрен специальный джампер).

В настоящий момент стандарт SATA-2.5, дополняющий предыдущие и объединяющий предыдущие стандарты в один документ, уже нет разделения на SATA I и SATA II.
Он предусматривает возможность увеличения скорости работы до 600 Мбит/с (6 ГГц).

Последовательный интерфейс SATA
Разъёмы SATA на материнской плате

Если быть предельно точным, то это плановое ступенчатое продвижение на рынок трех поколений интерфейса Serial ATA — второе должно обеспечить скорость до 300 Мбит/с, а третье, соответственно, — до 600 Мб/с.

Последовательный интерфейс SATA
Разъём данных SATA

SATA использует 7-контактный разъём вместо 40-контактного разъёма у PATA.
Стандарт SATA предусматривает «горячую замену» (Hot-plug) устройств и функцию очереди команд (NCQ).
Для передачи сигнала используется технология LVDS.

SATA-кабель имеет меньшую площадь, за счёт чего уменьшается сопротивление воздуху, обдувающему комплектующие компьютера и улучшается охлаждение системы.
За счёт своей формы он более устойчив к многократному подключению.

1 2

Подключение 2,5″ SATA-диска | База знаний по ASUS Eee PC

  • Как и говорил уже товарищ Siorinex: лучше юзать провод МГТФ: у него фторопластовая оболочка, которую чёрта с два расплавишь случайно паяльником!

  • Прозвоните — очень часто тоооненькими перемычками припоя оказываются соединены соседние провода, припаянные к ноуту…

  • Для 3,5” hdd потребуется дополнительное питание +12 вольт … их на пины 13, 14, 15 актуальность мода пропадает 🙁

  • Хочю заметить что на внешний винт поставить винду легко, но загрузиться с него большая проблема. Дело в том что ЕЕЕ 701 в БИОС-е нет поддержки САТА и при попытке загрузиться с САТА уходит в завис, это связано с тем что в 701 главнее всего 4G и при каждом вкл. он всегда обращается именно к 4G.

Тут только два три варианта:


 1. Ставить две ВИНДЫ и выбирать в менюшке нужную.
 2. Пойти на сайт symon.ru  и скачать от туда боотменеджер, впиндюрить при разметке винта в 8 метров  и от туда грузить винду.
 Было проверена на 2-х ноутах- вердикт окончательный. Скорей всего что и от внешенго ЮСБ винта будет не загрузиться и даже не поставить винду.
  1. убеждаемся, что в BIOSе IDE Master [Not Detected], а IDE Slave — наш штатный SSD

  2. так же убеждаемся, что версия BIOS у нас 1302 (на других просто не проверял)

  3. в BIOS идем в Boot→Hard Disk Drivers и ставим там первым SSD, а вторым — наш SATA. Так же в Boot→Boot Device Priority ставим первым SSD

Таким образом мы ставим наш SSD secondary (чтобы не было конфликтов), но в BIOSе указываем что он типа «первый».

Далее просто грузимся с загрузочной флешки, согласно Установка и настройка Windows XP и ставим Windows на наш SATA. В процессе установки Windows сама порекомендует записать загрузчик на SSD — вуаля! После установки Windows правим boot.ini на SSD, чтобы загружалось с multi(0)disk(0)rdisk(1)partition(1)

Тем самым BIOS загружает виндовый загрузчик с SSD (так как с SATA он не умеет), читает boot.ini и далее система уже грузится виндовым лоадером с SATA — то самое, что нам и было нужно, без всяких дополнительных флешек!

Распиновка разъема питания SATA

@ pinoutguide.com

Molex 67581-0000 используется для кабельного разъема и Molex 67582-0000 используется для клеммного разъема.

Стандарт SATA определяет разъем питания, резко отличающийся от разъемов, используемых в дисках PATA и многих других компьютерных компонентах. Это вафельная форма с 15 контактами. На вид большое количество контактов используется для подачи трех различных напряжений — 3,3 В, 5 В и 12 В.

Каждое напряжение подается тремя связанными вместе контактами (и 5 контактами для заземления).Это связано с тем, что маленькие контакты не могут обеспечить достаточный ток для некоторых устройств. Один вывод каждого из трех напряжений также используется для горячего подключения. Те же физические соединения используются на 3,5-дюймовых и 2,5-дюймовых жестких дисках ноутбуков.

Штифт Сигнал Описание Цветной провод блока питания
1 + 3,3 В постоянного тока Питание 3,3 В оранжевый
2 +3.3 В постоянного тока Питание 3,3 В оранжевый
3 + 3,3 В постоянного тока Вход / выход из режима отключения питания (PWDIS)
(Питание 3,3 В, предварительная зарядка до SATA 3.3)
оранжевый
4 GND Земля черный
5 GND Земля черный
6 GND Земля черный
7 + 5 В постоянного тока Питание 5 В, предварительная зарядка красный
8 + 5 В постоянного тока Питание 5 В красный
9 + 5 В постоянного тока Питание 5 В красный
10 GND Земля черный
11 Дополнительно Поэтапная раскрутка / активность черный
12 GND Земля черный
13 + 12В постоянного тока Питание 12 В, предварительная зарядка желтый
14 + 12В постоянного тока Питание 12 В желтый
15 + 12В постоянного тока Питание 12 В желтый

Контакты 3,7,13 являются предзарядными.

Контакт 11 может использоваться для индикации активности и / или ступенчатого раскрутки. Если потянуть вниз за разъем (как в большинстве кабельных разъемов питания SATA), диск раскрутится, как только будет подано питание.

Контакты 1, 2 и 3 также являются необязательными, о чем свидетельствуют некоторые переходные кабели, которые подключают диски к старым блокам питания. Обычно это Y-образные переходники с четырехконтактным разъемом привода на другом конце. В настоящее время диски SATA редко используют 3,3 В. Это может быть связано с тем, что слишком много людей используют адаптеры, поэтому производители дисков не хотят головной боли, связанной с использованием 3.3 вольта. Но в будущем накопители на 3,3 В могут стать обычным явлением, поэтому вам нужно быть осторожным при использовании кабелей питания SATA, которые не реализуют 3,3 В.

.Схема распиновки

SATA Express @ pinoutguide.com

Хост-разъем SATA Express обратно совместим со стандартным 3,5-дюймовым разъемом для передачи данных SATA, что позволяет подключать до двух устаревших устройств SATA. В то же время хост-разъем обеспечивает до двух линий PCI Express 3.0 в качестве чистого соединения PCI Express с устройством хранения, обеспечивая пропускную способность до 2 ГБ / с.

Вместо обычного в остальном подхода удвоения собственной скорости интерфейса SATA был выбран PCI Express для достижения скорости передачи данных выше 6 Гбит / с.Был сделан вывод, что удвоение собственной скорости SATA займет слишком много времени, потребуется слишком много изменений в стандарте SATA, что приведет к гораздо большему энергопотреблению по сравнению с существующей шиной PCI Express.

Распиновка SATA Express

Штифт
Число
Штифт
Название
Описание интерфейс
S1 GND Земля PCIe / SATA
S2 ПЭТп0 / А + PCIe Lane 0 Host Tx / SATA Tx pair PCIe / SATA
S3 ПЭТн0 / А- PCIe / SATA
S4 GND Земля PCIe / SATA
S5 PERn0 / B- PCIe Lane 0 Host Rx / SATA Rx pair
PCIe / SATA
S6 PERn0 / B + PCIe / SATA
S7 GND Земля PCIe / SATA
S8 GND Земля PCIe
S9 ПЭТп1 PCIe Lane 1 Host Tx пара
PCIe
S10 ПЭТп1 PCIe
S11 GND Земля PCIe
S12 PERn1 PCIe Lane 0 Хост Rx пара
PCIe
S13 PERn1 PCIe
S14 GND Земля PCIe
п1 зарезервировано
P2 PERST # Сброс PCIe PCIe
п3 CLKREQ # / DEVSLP L1 PM Подразделение /
Спящий режим устройства
PCIe / SATA
п4 IFDet Интерфейс
(PCIe / SATA) обнаружение
PCIe / SATA
п5 GND Земля PCIe / SATA
п6 GND Земля PCIe / SATA
п7 V5 Питание 5 В, предварительная зарядка PCIe / SATA
п8 V5 Питание 5 В PCIe / SATA
п9 V5 PCIe / SATA
п10 GND Земля PCIe / SATA
п11 DAS / DSS Сигнал активности устройства
/ Отключить смещение
Spinup
SATA
п12 GND Земля PCIe / SATA
п13 V12 Питание 12 В, предварительная зарядка PCIe / SATA
п14 V12
Питание 12 В
PCIe / SATA
п15 V12 PCIe / SATA
E7 RefClk +
PCIe общий RefClk
PCIe
E8 RefClk- PCIe
E9 ClkDet PCIe RefClk Detec PCIe

Контакты E7, E8, E9 не являются обязательными.

Контакты S7-S14 и P1-P4 используются в разъемах как материнской платы, так и кабеля хоста.

Дополнительные сигналы в разъеме кабеля хоста SATA Express поступают от разъема питания SATA

.Распиновка разъема

Mini-SATA (mSATA) @ pinoutguide.com

Mini-SATA (сокращенно mSATA), который отличается от разъема micro SATA, был анонсирован в 2009 году.

Внешний вид разъема похож на интерфейс мини-карты PCI Express, но не является электрически совместимым; для сигналов данных требуется подключение к хост-контроллеру SATA, а не к хост-контроллеру PCI Express.

Штифт
Число
Штифт
Название
Описание
1 Зарезервировано Нет подключения
2 3V3 +3.3В
3 Зарезервировано Нет подключения
4 GND Земля
5 Зарезервировано Нет подключения
6 1V5 Нет подключения
7 Зарезервировано Нет подключения
8 Зарезервировано Нет подключения
9 GND Земля
10 Зарезервировано Нет подключения
11 Зарезервировано Нет подключения
12 Зарезервировано Нет подключения
13 Зарезервировано Нет подключения
14 Зарезервировано Нет подключения
15 GND Земля
16 Зарезервировано Нет подключения
17 Зарезервировано Нет подключения
18 GND Земля
19 Зарезервировано Нет подключения
20 Зарезервировано Нет подключения
21 GND Земля
22 Зарезервировано Нет подключения
23 + B Пара дифференциальных сигналов + B
и -B
24 3V3 +3.3В
25 -B Пара дифференциальных сигналов + B
и -B
26 GND Земля
27 GND Земля
28 1V5 Нет подключения
29 GND Земля
30 TWI Двухпроводной интерфейс
31 -A Пара дифференциальных сигналов + A
и -A
32 TWI Двухпроводной интерфейс
33 + А Пара дифференциальных сигналов + A
и -A
34 GND Земля
35 GND Земля
36 Зарезервировано Нет подключения
37 GND Земля
38 Зарезервировано Нет подключения
39 3V3 +3.3В
40 GND Земля
41 3V3 + 3,3 В
42 Зарезервировано Нет подключения
43 NC Нет подключения
44 Devslp Спящий режим устройства
45 Дополнительно Нет подключения
46 Зарезервировано Нет подключения
47 Дополнительно Нет подключения
48 1V5 Нет подключения
49 DA / DSS Светодиод активности диска
50 GND Земля
51 Присутствие Обнаружение присутствия
52 3V3 +3.3В

.Распиновка разъема

SATA / PATA ZIF @ pinoutguide.com

Штырь
Число
Штифт
Название
Описание
1 NC не подключать
2 NC не подключать
3 #RESET сброс устройства
4 ЗЕМЛЯ земля
5 D7 шина данных 7
6 D8 шина данных 8
7 D6 шина данных 6
8 D9 шина данных 9
9 D5 шина данных 5
10 D10 шина данных 10
11 D4 шина данных 4
12 D11 шина данных 11
13 D3 шина данных 3
14 D12 шина данных 12
15 D2 шина данных 2
16 D13 шина данных 11
17 D1 шина данных 1
18 D14 шина данных 14
19 D0 шина данных 0
20 D15 шина данных 15
21 ЗЕМЛЯ земля
22 DMARQ Запрос DMA
23 ЗЕМЛЯ земля
24 #IOW запись строба
25 #IOR прочитать строб
26 ЗЕМЛЯ земля
27 ИОРДИ готов к отправке / приему
28 ЗЕМЛЯ земля
29 #DMACK Подтверждение DMA
30 INTRQ запрос прерывания
31 A1 адресная шина 1
32 #PDIAG диагностик пройдено
33 A0 адресная шина 0
34 A2 адресная шина 2
35 # CS0 выбор порта 0
36 # CS1 выбор порта 1
37 #DASP Диск активен или присутствует ведомый
38 Vcc 3.3 вольта Источник питания
39 Vcc 3,3 В Источник питания
40 DEVADR Выбор ведущего / ведомого

Интерфейс также может передавать сигналы SATA. Добавляется

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
