Многожильный коаксиальный кабель. Коаксиальный кабель: виды, характеристики и применение в системах связи

Что такое коаксиальный кабель. Какие бывают типы коаксиальных кабелей. Из каких элементов состоит коаксиальный кабель. Для чего используется коаксиальный кабель в системах связи. Как выбрать подходящий коаксиальный кабель.

Что такое коаксиальный кабель и для чего он используется

Коаксиальный кабель — это тип электрического кабеля, состоящий из центрального проводника, окруженного диэлектрическим изолятором и внешним проводящим экраном. Такая конструкция позволяет передавать высокочастотные сигналы с минимальными потерями и защитой от помех.

Основные сферы применения коаксиального кабеля:

• Системы кабельного телевидения
• Компьютерные сети
• Радио- и телекоммуникационные системы
• Системы усиления сотовой связи
• Спутниковое телевидение
• Системы видеонаблюдения

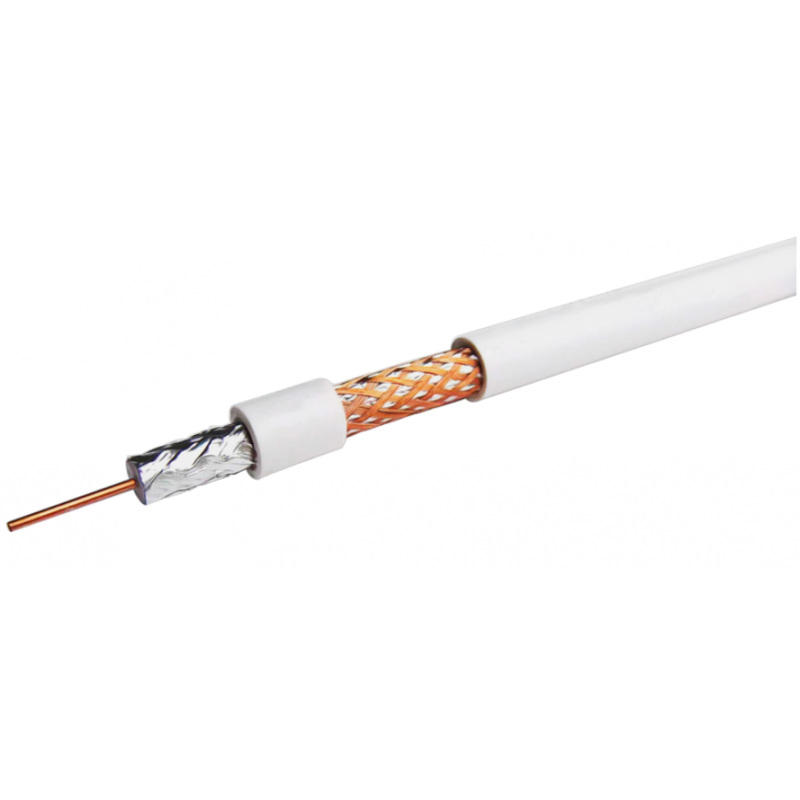

Конструкция и основные элементы коаксиального кабеля

Коаксиальный кабель имеет следующую структуру (от центра к внешней оболочке):

1. Центральный проводник — передает основной сигнал
2. Диэлектрик — изолирует центральный проводник от экрана
3. Экран — защищает сигнал от внешних помех
4. Внешняя оболочка — обеспечивает механическую защиту

Центральный проводник обычно изготавливается из меди или омедненной стали. Диэлектрик чаще всего выполнен из вспененного или твердого полиэтилена. Экран может быть в виде оплетки, фольги или их комбинации. Внешняя оболочка изготавливается из ПВХ или полиэтилена.

Основные характеристики коаксиального кабеля

При выборе коаксиального кабеля учитываются следующие параметры:

• Волновое сопротивление — обычно 50 или 75 Ом
• Коэффициент затухания — потери сигнала на единицу длины
• Рабочая частота — диапазон частот, в котором может работать кабель
• Погонная емкость — емкость на единицу длины кабеля
• Максимальное рабочее напряжение
• Минимальный радиус изгиба
• Диаметр центрального проводника и внешней оболочки

Типы коаксиальных кабелей

Существует множество разновидностей коаксиальных кабелей, различающихся конструкцией и характеристиками. Основные типы:

RG-58

Тонкий кабель с волновым сопротивлением 50 Ом. Используется в компьютерных сетях, системах видеонаблюдения, радиолюбительской связи. Имеет относительно высокое затухание.

RG-59

Кабель с волновым сопротивлением 75 Ом. Широко применяется в системах кабельного и спутникового телевидения, видеонаблюдения.

RG-6

Улучшенная версия RG-59 с меньшим затуханием. Используется для передачи ТВ-сигнала на большие расстояния.

RG-11

Толстый кабель с низким затуханием для магистральных линий кабельного ТВ и спутниковых антенн.

LMR-400

Высококачественный кабель с низкими потерями для профессиональных систем связи.

Преимущества и недостатки коаксиального кабеля

Коаксиальный кабель имеет ряд достоинств и ограничений:

Преимущества:

• Хорошая защита от электромагнитных помех
• Широкая полоса пропускания
• Низкое затухание сигнала
• Простота монтажа и подключения

Недостатки:

• Ограниченная гибкость из-за жесткой конструкции
• Высокая стоимость по сравнению с витой парой
• Сложность создания ответвлений

Выбор коаксиального кабеля для различных применений

При выборе коаксиального кабеля следует учитывать несколько факторов:

• Тип передаваемого сигнала (ТВ, радио, данные)
• Требуемая дальность передачи
• Условия эксплуатации (внутри или снаружи помещений)
• Необходимая полоса пропускания
• Уровень внешних помех

Для домашних систем кабельного ТВ обычно достаточно кабеля RG-6. В профессиональных системах связи может потребоваться более качественный кабель с низким затуханием, например, LMR-400.

Монтаж и подключение коаксиального кабеля

Правильный монтаж коаксиального кабеля важен для обеспечения качественной передачи сигнала. Основные рекомендации:

• Соблюдайте минимальный радиус изгиба кабеля
• Используйте качественные разъемы, соответствующие типу кабеля
• Обеспечьте надежное соединение экрана кабеля с разъемом
• Избегайте чрезмерного натяжения кабеля при прокладке
• Защищайте кабель от механических повреждений

При подключении коаксиального кабеля важно правильно зачистить его концы и обжать разъемы специальным инструментом. Некачественное соединение может привести к ухудшению сигнала и появлению помех.

Перспективы развития коаксиальных кабелей

Несмотря на конкуренцию со стороны оптоволоконных линий, коаксиальные кабели продолжают развиваться. Основные направления совершенствования:

• Улучшение диэлектрических материалов для снижения потерь
• Разработка кабелей для сверхвысоких частот (до 100 ГГц и выше)
• Создание гибридных конструкций, сочетающих коаксиальный кабель и оптоволокно
• Повышение устойчивости к внешним воздействиям

Коаксиальные кабели остаются востребованными в ряде специализированных применений, где их характеристики превосходят альтернативные решения.

Как выбрать коаксиальный кабель

Выбирать правильный коаксиальный кабель стоит под конкретную задачу и с нужными вам параметрами. Какие критерии являются наиболее важными для вас? Вот что вам стоит учитывать при выборе коаксиальные кабеля:

Тип кабеля

Есть два основных типа коаксиальных кабелей: с сопротивлением 75 Ом, используемые в основном для видео, и с сопротивлением 50 Ом, используемые в основном для передачи данных и беспроводной связи. Распространенные 75 Ом кабели, имеют разный калибр и разное содержание меди в центральном проводнике для обеспечения гибкости кабеля. Общий размер может достигать 30, 150 и 300 метров, обычно их поставляют в катушках. Типичный RG-типа 50 Ом кабель для передачи данных может быть использован снаружи помещений. Доступен в 30, 150 и 300 метровых катушках, большинство имеет внешнюю оболочку из тефлона, которая помогает защитить кабель от температурного воздействия.

Частота

Еще одним важным фактором коаксиального кабеля является рабочая частота. По мере увеличения частоты, энергия сигнала уходит от центрального проводника кабеля, чтобы защитить кабеля от шумов. Важный параметр кабеля – параметры сигнала и то, насколько он может перемещаться по кабелю определенной длины при заданной частоте сигнала и уровню мощности. Чем выше частота сигнала, тем меньше расстояние.

Ослабление

Кабельное ослабление это параметр потери сигнала в течение определенного расстояния. Чем выше частота, тем больше значение затухания, и чем больше диаметр центрального проводника, тем меньше затухание. Например, кабель с 14 AWG центрального проводника может переносить сигнал (на определенной частоте и мощности) на примерно в два раза большее расстояние, чем кабель с 20 AWG. При выборе коаксиального кабеля, очень важно знать, параметры затухания.

Импеданс

Волновое сопротивление коаксиального кабеля является важным параметром, который влияет на проводимость сигнала. Этот параметр называется импедансом передачи, это соотношение между емкостью кабеля на единицу длины и его индуктивностью на единицу длины. Для оптимальной передачи сигнала, волновое сопротивление кабеля должно быть согласовано с параметрами импеданса и с сопротивлением нагрузки.

Вопросы возникающие при выборе коаксиального кабеля. Что такое:

• Ослабление (Вносимые потери): потери мощности. Ослабление увеличивается с ростом частоты. Изменение затухания определяется на выходе системы до и после подключения кабеля и / или устройства.
• Частота: раз периодического действия происходит в течение одной секунды число. Измеряется в герцах.
• Сопротивление: Проще говоря, импеданс, в коаксиальной продукта, является измерение сопротивления потоку тока. Единицей измерения является Ом.
• Центральный проводник: одножильный или многожильный провод в середине коаксиального кабеля. Диаметр проводника AWG.
• Радиус изгиба: радиус, при котором можно согнуть кабель без каких-либо побочных эффектов.
• Коаксиальный адаптер: устройство, используемое для подключения одного типа разъема к другому.
• Диэлектрик: изоляционный материал, который отделяет центральный проводник и экраны.
• Экранирование : Проводящий экран состоит из провода или металлической фольги, которая охватывает диэлектрик и центральный проводник

Кабель радиочастотный 50 ом

Коаксиальный кабель — наиболее популярный тип кабеля для радиосвязи, ставший стандартом в области усиления сотового сигнала. Обладая низкой степенью затухания и высокой устойчивостью к помехам, «коаксиал» успешно справляется с передачей данных между различными активными и пассивными радиоустройствами: антеннами, усилителями, модемами и пр.

Сравнение (0)

На странице: 30255075100

Сортировка: Наименование (А -> Я)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по возрастанию)Рейтинг (по убыванию)

В сравнение

В корзину

100 р.

В сравнение

В корзину

100 р.

В корзину

100 р.

В корзину

100 р.

В корзину

120 р.

В сравнение

В корзину

120 р.

В корзину

140 р.

В сравнение

В корзину

150 р.

В корзину

160 р.

В корзину

180 р.

В корзину

180 р.

В корзину

200 р.

В корзину

200 р.

В сравнение

В корзину

200 р.

В корзину

200 р.

В корзину

200 р.

В корзину

200 р.

В корзину

200 р.

В корзину

300 р.

В корзину

300 р.

В корзину

300 р.

В корзину

330 р.

В корзину

350 р.

В корзину

350 р.

В корзину

350 р.

RG-174 — тонкий и гибкий коаксиальный кабель с волновым сопротивлением 50 Ом. Эта марка кабеля применяется при изготовлении коротких переходников (пигтейлов) и прокладки небольш..

Улучшенная версия классического кабеля RG-58 для соединения различных радиоприборов, систем усиления сотовой связи и мобильного интернета. Кабель применяется в телекоммуникацион..

Коаксиальный кабель RG-58 C/U с плетеным проводником для соединения радиоустройств, рассчитанных на волновое сопротивление 50 Ом. Кабель марки RG-58 C/U широко применяется в сис..

Недорогой кабель для кабельных трасс небольшой протяжённости и небольшой мощности передачи. Имеет сниженную плотность экрана. Поставляется в роллах по 100 метров. Цвет только ..

Тонкий коаксиальный кабель RG-178 обладает превосходными эксплуатационными характеристиками, такими как высокая гибкость, химическая устойчивость к агрессивным средам, широкий д. .

Качественный кабель марки 5D-FB (Ø7,5 мм) широко используется в системах усиления сотовой связи и мобильного интернета, а также для коммутации различных ВЧ-устройств, работающих..

Коаксиальный кабель семейства RG — аналог кабеля 8D-FB, CNT-400, RG8/U. Отличается меньшим диаметром центральной жилы (2.3 мм против 2.7 мм), жила медная плетеная. Нет экран..

Высокочастотный коаксиальный кабель RG-213U применяется для передачи радиосигнала между различными устройствами связи: репитерами, бустерами, усилителями, антеннами, сотовыми мо..

RG-316 — самая популярная марка коаксиального кабеля для изготовления антенных переходников (пигтейлов) и соединения элементов радиоустройств на малых расстояниях. RG-316 — очен..

Коаксиальный кабель марки 5D-FB с центральной медной жилой (CU) идеально подходит для использования в системах повышения качества сотовой связи и мобильного интернета, а также с..

Кабель CNT-400 CNT-400 — это кабель, используемый для передачи сигналов в широком диапазоне частот — от 30 до 6000 МГц. Подходит для использования в жестких климатичес..

8D-FB CCA — высококачественная марка коаксиального кабеля с волновым сопротивлением 50 Ом, которая широко применяется для передачи радиосигнала в любительских, полупрофессиональ. .

Высококачественный коаксиальный кабель марки 8D-FB, основное отличие которого от аналогов заключается в высокой огнестойкости и низком выделении дыма. Материалы, используемые пр..

Acome 12-50J (HPL 50-1/2F) относится к радиочастотным кабелям типоразмера 1/2 дюйма и имеет внешний размер 15.8 мм. Как и другие коаксиальные фидеры имеет цельный экран из м..

8D-FB РЕ – радиочастотный коаксиальный кабель с однопроволочной медной жилой, вспененной полиэтиленовой изоляцией, оболочкой из светостабилизированного полиэтилена, наружным диа..

Промышленный фидерный кабель 1/2″ с низким коэффициентом затухания от компании Hengxin. Идеально подходит для продолжительных кабельных трасс при подключении базовых станций, мо..

Кабель 10D-FB 10D-FB — это 13-мм коаксиальный кабель с волновым сопротивлением 50 Ом и частотой пропуская до 6000 МГц. Подходит для использования в жестких климатических усл..

Качественный коаксиальный кабель 8D-FB с цельной медной жилой (CU) применяется в высокопроизводительных комплектах радиосвязи и усиления мобильного сигнала для соединения различ..

Коаксиальный фидер серии 1/2 SF (Супер Флекс). Обладает меньшим диаметром, нежели стандартный кабель 1/2-дюйма. Но за это большей гибкостью. Для данного кабеля применяет..

RG-213 C/U PE — популярная марка радиочастотного коаксиального кабеля семейства RG с плетеной медной жилой. По сферам применения данный кабель аналогичен 8D-FB, CNT-400 и R..

RG-213 C/U PVC — популярная марка радиочастотного коаксиального кабеля семейства RG с плетеной медной жилой. По сферам применения данный кабель аналогичен 8D-FB, CNT-400 и ..

RG-214 — высококачественный многожильный коаксиальный кабель с сопротивлением 50 Ом, применяемый для передачи высокочастотного сигнала в системах радиосвязи. RG-214 оснащен плот..

РК50-12-331-С — коаксиальный фидерный кабель 1/2″. Фидеры применяются в оборудовании базовых станций сотовой связи, и их основное назначение — передача высокочастотного сигнала ..

10D-FB РЕ – радиочастотный коаксиальный кабель с однопроволочной медной жилой, вспененной полиэтиленовой изоляцией, оболочкой из светостабилизированного полиэтилена, наружным ди..

Коаксиальный чёрный радиочастотный кабель класса «High-End» с использованием центрального проводника из омедненного алюминия (Copper Clad Aluminum). Характери. .

Специальный коаксиальный кабель с широким диапазоном рабочих частот и усиленной экранировкой. Основная область применения RG-402 — высокочастотные и сверхвысокочастотные радиоэл..

Высококачественный коаксиальный кабель для передачи ВЧ- и СВЧ-сигнала. Преимущество RG-405 перед кабелем «младших» серий — наличие усиленной экранировки, высокой гибкости и усто..

10D-FB PVC — высококачественный радиочастотный коаксиальный кабель 50 Ом (диаметр оболочки 13.1 мм), используется преимущественно как антенный кабель для базовых станций (близки..

Коаксиальный фидерный кабель 1/2″ фирмы Andrew для систем усиления сотовой связи, базовых станций операторов, систем спутниковой связи и радиорелейных комплексов. Высокое качест..

Коаксиальный фидерный кабель 1/2″ производства Draka, широко применяющийся в профессиональных системах усиления сотовой связи и оборудовании базовых станций операторов. Основное..

Для чего нужен радиочастотный ВЧ-кабель?

Высокочастотный коаксиальный кабель применяется для передачи сигналов в системах радиосвязи. Волновое сопротивление такого кабеля составляет 50 Ом. Радиочастотный кабель — основное средство коммутации в системах усиления сотовой связи.

Популярные марки ВЧ-кабеля RG-58, RG-213, 5D-FB и 8D-FB используются для соединения репитеров и других типов усилителей с донорными и сервисными антеннами, а также для соединения антенн с модемами, роутерами и другими устройствами.

Из чего состоит коаксиальный кабель?

Конструкция кабеля предполагает наличие центрального проводника (одно- или многожильного) и экрана, расположенных по одной оси. Как правило, они изготавливаются из омедненной стали, но встречаются и модификации с проводниками из 100% меди (они используются в случаях, когда важна большая гибкость кабеля и стойкость к вибрации).

Для защиты проводников от механических повреждений и негативного воздействия окружающей среды используются защитная оболочка, экран и изоляция:

• Изоляция (диэлектрик) изготавливается из вспененного или твердого полиэтилена. Выбор материала во многом определяет степень гибкости и подвижности кабеля. Слой изоляции защищает центральный проводник и сохраняет соосное расположение жилы и экрана.
• Экран кабеля может быть представлен алюминиевой оплеткой или фольгой. Также встречаются модификации с двойным экраном, включающим и оплетку, и фольгу. Экран используется для защиты сигнала от внутренних искажений и внешних помех.
• Внешняя оболочка — это внешний слой кабеля, который предохраняет кабель от влаги и механических повреждений. Внешняя оболочка обычно изготавливается из ПВХ (поливинилхлорид), реже — из полиэтилена. Оболочка ПВХ обеспечивает максимальную гибкость кабеля, в то время как полиэтилен имеет лучшую защиту и сопротивляемость УФ-излучению, перепадам температур, влажности и другим негативным факторам окружающей среды. Кабели с полиэтиленовой оболочкой используются для наружной прокладки сетей.

Кабель для систем наблюдения

Система видеонаблюдения состоит из многих компонентов, и каждый из них имеет решающее значение для качества изображения. Выбор правильного кабеля для CCTV (closed-circuit television, или замкнутой телевизионной системы, также известной как система видеонаблюдения), является одним из наиболее важных аспектов проектирования охранной видеосистемы. Вы можете иметь аппаратные компоненты самого высокого качества, но если видеосигнал не передается посредством надлежащего кабеля, вся система будет страдать. Многие распространенные проблемы с качеством изображения можно устранить, выбрав правильные провода.

Основные типы видеокабелей:

• коаксиал;
• витая пара;
• USB;
• комбинированный кабель.

Коаксиал

Коаксиальный кабель на сегодняшний день является, вероятно, самым универсальным среди существующих коммуникационных кабелей. Он способен передавать очень сложные данные, отличаясь простотой, надёжностью и невысокой стоимостью. Коаксиал может передавать различные виды сигналов — HDTV, RGB, S-Video, FM и многие другие, обеспечивая свободный от помех канал для высокочастотных электрических импульсов. Поскольку оборудование видеонаблюдения по международному стандарту предназначено для работы при импедансе 75 Ом, коаксиальный кабель должен соответствовать этому сопротивлению. RG59 — наиболее распространенный коаксиал, используемый для маломощных и радиочастотных приложений, таких как антенны, кабельное телевидение, системы спутниковой связи и устройства видеонаблюдения. Он включает в себя цельный медный проводник, окруженный слоем диэлектрика (изоляционного материала, который отделяет центральный проводник и экранирует его, то есть защищает от электромагнитных помех) и фольгу или плетеную медную сетку, расположенную вдоль той же оси. Наружный слой изоляции прячет под собой всю конструкцию и служит для защиты от повреждений.

Конструкции типичного коаксиального кабеля:

• эластичная плетёная — оба проводника расположены на центральной оси. Внешний проводник выполнен из тонкой плетеной проволоки, отсюда и название «оплёточный», или «плетёный» коаксиальный кабель. Эффективность экранирования зависит от материала оплетки и количества её слоев;
• жесткая — такой коаксиальный кабель рекомендуется, если требуется высокая степень защиты. Эту роль выполняют внешний экран из оплетки и дополнительный из алюминиевой фольги, чтобы создать высокочастотное экранирование;
• ленточная — это плоский многожильный коаксиальный кабель, сочетающий в себе несколько крошечных кабелей, расположенных в ряд и формирующих ленту. Каждый отдельный кабель состоит из проводника, диэлектрика, защитной фольги и дренажного провода, находящегося в постоянном контакте с фольгой. Весь узел покрыт наружной изолирующей оболочкой.

Механическая жесткость может сильно различаться в зависимости от внутренней конструкции кабеля. Например, «дальнобойные» изделия часто делаются с толстой изоляцией и бывают очень жесткими. Чем меньше диаметр кабеля, тем он легче в монтаже и обслуживании. Изделия большого диаметра, такие как RG6 или RG11, используются для передачи сигналов на большие расстояния. В качестве альтернативы для увеличения мощности сигнала могут быть использованы усилительные устройства. Коаксиальный кабель можно заменить более дорогим, но надёжным и практически вечным оптоволоконным, к тому же он увеличивает расстояние передачи до многих десятков километров.

Витая пара

Аналоговые устройства отличаются от цифровых, поэтому и кабели для IP-видеонаблюдения существенно отличаются от аналоговых собратьев. Тут используется «витая пара», состоящая из попарно скрученных изолированных медных проводов под общей защитной оболочкой. Витая пара является, пожалуй, самым популярным сетевым кабелем для передачи данных на небольшие расстояния. Это связано с её относительно низкой стоимостью по сравнению с оптическим волокном и коаксиальным кабелем. Разновидности включают в себя неэкранированный UTP, FTP с общим экраном и STP с индивидуальными и одним общим экранами.

USB

На малых расстояниях (как правило, не более 10 метров) для IP-видеонаблюдения и подключения периферийных устройств к компьютеру используется USB-кабель. Он состоит из витой пары, двух отдельных проводников и экранирующей оплётки. При выборе надо смотреть на материал проводника. Чистая медь значительно лучше, чем дешевые омеднённые алюминиевые или стальные провода.

Гибрид

Гибридный, или комбинированный, мультикабель имеет под общей рубашкой добавочные провода. На российских просторах чаще всего используется КВК и его разновидности — КВК-П, КВК-Пт, ККСПЭВ, ККСЭВ и т.д. Под общим наружным кожухом в нём находятся коаксиал и два силовых провода. Оптические волокна несут информацию, а электрические обеспечивают электропитание. Такие кабели зачастую размещают во внешней среде для обслуживания камер на зданиях, крышах, столбах и т.д. Комбинированные кабели должны рассматриваться как силовые: они не являются чисто кабелями связи и различаются по мощности и напряжению, так что должны обслуживаться с соответствующими мерами безопасности.

С ассортиментом кабельно-проводниковой продукции торговой сети «Планета Электрика» Вы можете ознакомиться в нашем каталоге.

AV CLUB — Практика мультимедийных инсталляций

Какие перспективы открывает перед бизнесом гибридный офис Рубрика: Производитель

В 2020 году компании столкнулись с новой реальностью и, чтобы продолжить работу, потребовалось обеспечить удаленные рабочие места.

Интерактивные панели Promethean ActivPanel в proAV-проектах Рубрика: BYOD/CYOD

Дмитрий Богданов из Promethean рассказывает о том, какие задачи помогают решать интерактивные панели ActivPanel.

Panasonic PressIT — новый взгляд на возможности BYOD-системы Рубрика: BYOD/CYOD

На российском рынке появилось беспроводная презентационная система Panasonic PressIT. Разбираемся в основных преимуществах продукта.

Matrox Extio 3 – универсальное решение для построения KVM-систем Рубрика: 4K

О новых возможностях Extio 3 рассказывает Катрин Кербер, аккаунт-менеджер Matrox по странам Северной Европы, Балтии и России.

RCF Business Music — когда музыка помогает делать бизнес Рубрика: Производитель

В прошлом году на российском рынке появилась перспективная линейка аудиооборудования для бизнес-приложений RCF Business Music.

Беспроводные презентационные системы Wolfvision Рубрика: BYOD/CYOD

Беспроводные презентационные системы уже давно стали неотъемлемой составляющей для переговорных комнат и конференц-залов.

9 трендов развития унифицированных коммуникаций в 2021 году Рубрика: Аналитика

Бизнес-аналитики уверены, что даже после возврата к нормальной жизни рост рынка унифицированных коммуникаций уже не остановить.

«Этот проект – образец максимального внимания к каждой детали» Рубрика: Видеомэппинг

Компания Ascreen разработала и реализовала масштабную интерактивную экспозицию в музее мемориального комплекса «Дорога жизни».

1 2 3 4 5 … 83

Кабель коаксиальный RG58, многожильный

Описание

Таблица затухания для коаксиального кабеля RG-58

Частота, МГц	Затухание, дБ/100м	Частота, МГц	Затухание, дБ/100м
150	13,4	1200	40,8
450	24,2	1800	51,4
800	32,9	1900	53,1
900	34,8	2450	61,2

Данный кабель предназначен для заделки разъемами только обжимного типа, так как его оплетка выполнена из стали, которая не паяется.

Кабели- характеристики:

Волновое сопротивление

50

Диаметр центр. проводника, мм

19х0,2

Материал цент. проводника

луженая медь

Диаметр диэлектрика, мм

3,0

Материал диэлектрика

вспененный полиэтилен

Диаметр оплетки, мм

3.45

Материал оплетки

сталь

Диаметр внешнего изолятора, мм

5,02

Материал внешнего изолятора

ПВХ -поливинилхлорид (PVC)

Ёмкость, пФ/метр

83,94

Рабочий диапазон температур

-40/+85 °C

Тип кабеля

RG-58

Вид кабеля

Коаксиальный

Входы и выходы коаксиального кабеля

Разработан английским инженером и математиком. Оливер Хевисайд. , Коаксиальный кабель. Конструкции (коаксиального кабеля) существуют примерно с 1880 года. При изготовлении эти кабели имеют внутренний проводник, окруженный трубчатым изоляционным слоем, окруженный трубчатым проводящим экраном, некоторые типы также включают изолированную внешнюю оболочку или оболочку. Эта детально проработанная конструкция коаксиальных кабелей обеспечивает свободный от помех путь передачи высокочастотных электрических сигналов.

Каждый элемент конструкции коаксиального кабеля влияет на его размер, затухание, частотные характеристики, возможности управления мощностью, прочность, гибкость и цену. Различные конструкции внутреннего проводника, общего диаметра (OD) и диэлектрических материалов дают разные значения для сопротивления, максимального напряжения и импеданса.

Тонкий центральный проводник состоит из сплошной или многопроволочной (более гибкой) медной оплетки, изолированной диэлектрическим слоем.Внутренние проводники иногда изготавливаются из посеребренной меди для работы на высоких частотах. Для изоляции этих кабелей обычно используются твердый полиэтилен (PE) и тефлон (PTFE). Экранирующий диэлектрик представляет собой металлическую фольгу или медную оплетку. Для обеспечения улучшенных характеристик экранирования некоторые кабели производятся с двухслойными экранами, такими как две оплетки, обычно выбирается экран из тонкой фольги, покрытый проволочной оплеткой . Для более дорогих кабелей может потребоваться более двух экранов, например, четырехслойные экраны с чередующимися слоями фольги и оплетки для экранирования.Варианты экранирования выбираются в зависимости от требований гибкости приложения. Затем эту конструкцию покрывают изолированной оболочкой. Слои экрана заземлены на разъемы на концах коаксиального кабеля, что помогает улучшить сигналы и устранить помехи.

Несмотря на то, что WireMasters имеет в наличии ассортимент коаксиальных кабелей на 4 наших складах, одним из наших высококачественных кабелей со спецификациями является коаксиальный кабель Mil-C-17 , обычно используемый в аэрокосмических и оборонных приложениях для передачи данных.Кабели Mil-C-17 и RG, часто называемые кабелями RG (старые военные коаксиальные номера деталей), имеют соответствующие номера деталей, и все кабели, поставляемые в соответствии с этими спецификациями, будут производиться Q.P.L. (Квалифицированный список продуктов) компании. В зависимости от требований ваших электронных систем WireMasters может удовлетворить различные потребности в конструкции, включая гибкие и полужесткие, с твердыми и полутвердыми диэлектрическими сердечниками, а также с одиночными, сдвоенными и сдвоенными внутренними проводниками.

Четыре основных коаксиальных кабеля

WireMasters включают — M17 / 176-00002, M17 / 128-RG400 (RG400), M17 / 60-RG142 (RG142) и M17 / 74-RG213 (RG213) .M17 / 176-00002 — это вариант высокотемпературного твинаксиального коаксиального кабеля с оболочкой, рассчитанный на 75 Ом и 1000 вольт. Для варианта коаксиального кабеля с двойным экранированием отличным выбором будут M17 / 128-RG400 и M17 / 60-RG142. RG400 имеет многожильный центральный провод с посеребренной медью, диэлектрик из ПТФЭ и внешнюю оболочку из FEP (тефлона). Также с оболочкой из FEP, RG142 содержит центральный стальной провод с серебряным покрытием, покрытый медью, с твердым диэлектриком из ПТФЭ и медным экраном с двойным серебряным покрытием. RG213 — отличный вариант с одним экраном. Этот коаксиальный кабель с многожильным неизолированным медным проводником состоит из твердого полиэтиленового диэлектрика и голого медного экрана.

WireMasters является авторизованным дистрибьютором ведущих поставщиков, таких как Harbour Industries, T / E Connectivity, Times Microwave и Coleman Cable , чтобы поставлять нашим клиентам коаксиальные кабели высочайшего качества для более высоких скоростей передачи и высокочастотных сигналов для максимального использования потенциала. систем связи наших клиентов.С более чем 50 представителями в нашем отделе продаж, которые готовы поговорить с вами, они готовы помочь вам найти подходящий коаксиальный кабель для ваших приложений!

Свяжитесь с WireMasters сегодня, чтобы получить расценки или дополнительную информацию о коаксиальном кабеле:

Для поиска кабелей по определенным значениям импеданса воспользуйтесь следующими ссылками:

Все коаксиальные кабели WireMasters

50 Ом, коаксиальный кабель

75 Ом, коаксиальный кабель

Коаксиальный кабель более 75 Ом

Позвоните нам сегодня по телефону 1.800.635.5342

Напишите нам по адресу [email protected]

Для получения дополнительной информации о коаксиальном кабеле WireMasters НАЖМИТЕ ЗДЕСЬ

Коаксиальный кабель | На фут или катушкой

RG59 — 95% экран — BC — Коаксиальный кабель — Черный — Per FT Цена: 0 руб.25		RG6 — Двойной экран — BC — Коаксиальный кабель — Черный — Per FT Цена: 0,33 доллара США
Цена за фут без минимальных покупок.		Цена за фут без минимальных покупок.
Belden 9117M — RG6 — Двойной экран — BCCS — Мессенджер 18AWG — на фут Цена: 0 руб.35		Двойной RG6 — Двойной экран — CCS — 17AWG — Коаксиальный кабель — Черный — На фут Цена: 0,35 доллара США
Цена за фут без минимальных покупок.		Цена за фут без минимальных покупок.
Двойной коаксиальный кабель RG59 — ПВХ — на фут Цена: 0 руб.35		RG6 — Двойной экран — CCS — Наружный / подземный — Коаксиальный кабель — Per FT Цена: 0,36 доллара США
Цена за фут без минимальных покупок.		Цена за фут без минимальных покупок.
RG58 — Многожильный BC — ПВХ — Коаксиальный кабель — Черный — Per FT Цена: 0 руб.37		RG6 — Двойной экран — CCS — Коаксиальный кабель — Белый — На фут Цена: 0,38 доллара
Цена за фут без минимальных покупок.		Цена за фут без минимальных покупок.
RG6 — Двойной экран — CCS — Коаксиальный кабель — Черный — Per FT Цена: 0 руб.38		RG58 — Solid BC — PVC — Коаксиальный кабель — Черный — Per FT Цена: 0,39 доллара
Цена за фут без минимальных покупок.		Цена за фут без минимальных покупок.
RG59 — Экран 95% — BC — Питание 18/2 — Коаксиальный кабель — Черный — Per FT Цена: 0 руб.39		Dual RG6 — Двойной экран — CCS — Коаксиальный кабель — Черный — Per FT Цена: $ 0.41
Цена за фут без минимальных покупок.		Цена за фут без минимальных покупок.
RG6 — Tri Shield — CCS — Коаксиальный кабель — Черный — Per FT Цена: 0 руб.42		RG59 — Экран 95% — BC — Питание 18/2 — Наружный — Коаксиальный кабель — Per FT Цена: $ 0.47
Цена за фут без минимальных покупок.		Цена за фут без минимальных покупок.
Коаксиальный кабель Mini RG59 — 25 AWG — на фут Цена: 0 руб.48		RG6 — Quad Shield — CCS — Коаксиальный кабель — Черный — Per FT Цена: $ 0.49
Цена за фут без минимальных покупок.		Цена за фут без минимальных покупок.
RG6 — Двойной экран — BC — Коаксиальный кабель — Белый — Per FT Цена: 0 руб.49		Коаксиальный кабель для наружной установки RG11 — Per FT Цена: $ 0.49
Цена за фут без минимальных покупок.		Кабель, устойчивый к ультрафиолетовому излучению и погодным условиям, подходит для использования на открытом воздухе. Этот кабель выдержит жесткие условия эксплуатации и более прочен, чем стандартный ПВХ.Включает годовую независимую гарантию.
RG59 — 95% экран — BC — пленум — коаксиальный кабель — белый — Per FT Цена: $ 0.49		Сплошной медный коаксиальный кабель RG11 (ПВХ) — на фут Цена: 0 руб.56
Цена за фут без минимальных покупок.		Коаксиальный кабель 75 Ом — отличный выбор для спутниковых и кабельных систем. Имеет оболочку из ПВХ, предназначенную для использования внутри помещений. Включает годовую независимую гарантию.

HydrogenAudio — Index

Lyra — это высококачественный речевой кодек с очень низким битрейтом, который делает голосовую связь доступной даже в самых медленных сетях.Для этого мы применили традиционные методы кодеков, используя достижения машинного обучения (ML) с моделями, обученными на тысячах часов данных, чтобы создать новый метод сжатия и передачи голосовых сигналов.

Lyra Обзор
Базовая архитектура кодека Lyra довольно проста. Особенности или отличительные атрибуты речи извлекаются из речи каждые 40 мс и затем сжимаются для передачи. Сами характеристики представляют собой логарифмические спектрограммы, список чисел, представляющих энергию речи в различных частотных диапазонах, которые традиционно использовались для их перцепционной значимости, поскольку они смоделированы на основе слуховой реакции человека.С другой стороны, генеративная модель использует эти особенности для воссоздания речевого сигнала. В этом смысле Lyra очень похожа на другие традиционные параметрические кодеки, такие как MELP.

Однако традиционные параметрические кодеки, которые просто извлекают из речи критические параметры, которые затем могут использоваться для воссоздания сигнала на принимающей стороне, достигают низких битрейтов, но часто звучат роботизированно и неестественно. Эти недостатки привели к разработке нового поколения высококачественных моделей генерации звука, которые произвели революцию в этой области, поскольку они могут не только различать сигналы, но и генерировать совершенно новые.WaveNet DeepMind была первой из этих генеративных моделей, проложивших путь для многих в будущем. Кроме того, WaveNetEQ, основанная на генеративной модели система маскирования потери пакетов, используемая в настоящее время в Duo, продемонстрировала, как эту технологию можно использовать в реальных сценариях.

Новый подход к сжатию с Lyra
Используя эти модели в качестве основы, мы разработали новую модель, способную восстанавливать речь с использованием минимальных объемов данных. Lyra использует возможности этих новых генеративных моделей с естественным звуком, чтобы поддерживать низкий битрейт параметрических кодеков при одновременном достижении высокого качества, сопоставимого с современными кодеками сигналов, используемыми сегодня на большинстве потоковых и коммуникационных платформ.Недостатком кодеков формы волны является то, что они достигают такого высокого качества путем сжатия и посылки сигнала по выборке, что требует более высокого битрейта и, в большинстве случаев, не является необходимым для достижения естественного звучания речи.

Одной из проблем генеративных моделей является их вычислительная сложность. Lyra избегает этой проблемы, используя более дешевую рекуррентную генеративную модель, вариант WaveRNN, который работает с более низкой скоростью, но генерирует параллельно несколько сигналов в разных частотных диапазонах, которые позже объединяются в один выходной сигнал с желаемой частотой дискретизации.Этот трюк позволяет Lyra работать не только на облачных серверах, но и на устройствах среднего класса в реальном времени (с задержкой обработки 90 мс, что соответствует другим традиционным речевым кодекам). Затем эта генеративная модель обучается на тысячах часов речевых данных и оптимизируется, подобно WaveNet, для точного воссоздания входного звука.

Сравнение с существующими кодеками
С момента создания Lyra наша миссия заключалась в том, чтобы обеспечить наилучшее качество звука, используя меньшую долю битрейта альтернативных данных.В настоящее время бесплатный кодек с открытым исходным кодом Opus является наиболее широко используемым кодеком для приложений VOIP на основе WebRTC и при скорости звука 32 кбит / с обычно обеспечивает прозрачное качество речи, то есть неотличимое от оригинала. Однако, хотя Opus можно использовать в средах с более ограниченной полосой пропускания до 6 кбит / с, он начинает демонстрировать ухудшенное качество звука. Другие кодеки могут работать с битрейтом, сравнимым с Lyra (Speex, MELP, AMR), но каждый из них страдает от повышенных артефактов и в результате получается роботизированный голос.

Lyra в настоящее время спроектирована для работы на скорости 3 кбит / с, и тесты прослушивания показывают, что Lyra превосходит любой другой кодек с такой скоростью передачи и выгодно отличается от Opus на скорости 8 кбит / с, что позволяет снизить пропускную способность более чем на 60%. Lyra можно использовать там, где условия полосы пропускания недостаточны для более высоких битрейтов, а существующие низкоскоростные кодеки не обеспечивают адекватного качества.

Похоже, это уже не аудиокодек — это, по сути, ИИ для распознавания речи и ее синтеза, что просто потрясающе.Возможно, будущие видеокодеки будут работать аналогичным образом. NVIDIA уже создала рабочий видеокодек на базе искусственного интеллекта для видеоконференций, который требует гораздо меньшего битрейта, чем стандартные кодеки.

MINI — Инструмент для снятия изоляции C-Tec2 для многожильного коаксиального кабеля C-Tec2 Mini

Где я и как я сюда попал?

Если вы задумываетесь над этим извечным вопросом, мы можем помочь (немного). Эти «панировочные сухари» показывают вам путь к этому продукту через наше меню.

Номер детали

Это номер детали для этого элемента. Он есть у каждого продукта, и этот не исключение.

Избранное

Если эта звезда золотая, она в вашем списке «фаворитов». Если это просто набросок, то это не так, но, возможно, вы просто еще недостаточно хорошо его знаете.

Как только вы узнаете его поближе, вы можете нажать на звездочку, чтобы добавить ее в избранное.Щелкните его еще раз, чтобы удалить. Легко, правда?

Описание

Если вы еще не могли сказать, это описание продукта. ‘Нуф сказал.

Выбранный элемент

Вы также увидите, что выбранный в данный момент элемент выделен в меню. Таким образом вы сможете легко найти похожие товары в той же категории.

Изображения продуктов

Это прекрасное изображение этого продукта.У нас есть несколько ракурсов или ракурсов для большинства продуктов. Нажмите на увеличительное стекло над изображением, чтобы поближе познакомиться с этим продуктом.

Обзор продукта

Мы переходим к мелочам …

Вы спросите, что такого хорошего в этом продукте?

Этот список функций вам подскажет. И мы даже даем вам знать, в каких приложениях этот продукт действительно будет сиять.

Фотографии продукта

Если вы пропустили их раньше, вот и снова эти прекрасные изображения продуктов.

Требуется изображение с высоким разрешением? Щелкните их правой кнопкой мыши, чтобы загрузить на свой компьютер.

Ваша цена

Когда вы войдете в систему, вы увидите здесь свои цены на этот продукт.

Наличие

Когда вы войдете в систему, вы увидите наши доступные уровни запасов, перечисленные здесь для любого из наших сайтов доставки, где этот продукт есть в наличии

Опции продукта

Для многих продуктов есть опции. Здесь вы можете выбрать один из доступных вариантов для этого продукта (цвета, длина, упаковка, количество и т. Д.)

Заместители

Похоже, у нас есть альтернатива для этого продукта, либо он был заменен, либо производство прекращено.

Отметьте связанные здесь товары, чтобы увидеть похожие товары, которые мы можем предложить.

Еще больше возможностей

Хотите видеть все варианты в списке, а не в раскрывающемся списке? Вы делаете это, щелкая здесь. Это позволяет сравнивать цены и доступность всех вариантов сразу.

В корзину

Когда вы решили, что это именно то, что вам нужно, нажмите кнопку «Добавить в корзину».

Вы найдете эти кнопки тележки почти на каждой детали, чтобы упростить заказ того, что вам нужно, и тогда, когда вам это нужно.

Краткий обзор

Здесь вы найдете марку, к которой относится этот продукт, а также любые связанные документы. Сюда входят спецификации, изображения, инструкции по эксплуатации и многое другое.

Другое необходимое

Здесь вы найдете список других продуктов, которые работают с продуктом, который вы просматриваете.Вы можете легко добавить их в корзину, чтобы убедиться, что у вас есть все необходимое.

Необходимые продукты и аксессуары

Если для правильной работы продукта, который вы просматриваете, требуется другой продукт или аксессуар, вы найдете его здесь. Добавьте его в корзину одним нажатием кнопки.

Уф, вот и должно получиться …

Если у вас есть вопросы, на которые нет ответа на этой странице продукта, позвоните профессионалам в Liberty (или одному из наших контактных лиц).Мы рады помочь.

Контакты В изобилии!

Кстати, если вы пропустили это раньше, под этой кнопкой вы найдете контакты службы поддержки клиентов, а также технические контакты для всех наших брендов.

Спасибо, что посетили нашу страницу продукта!

Высокопроизводительный коаксиальный кабель: РЧ-микроволновая печь, высокая частота, низкие потери, коаксиальный

Коаксиальный кабель LL (с ​​низкими потерями) — многопроволочные центральные жилы

Уникальная конфигурация кабеля

Конфигурация оплетки и расширенные диэлектрики из ПТФЭ кабельных конструкций LL способствуют снижению уровней затухания на более высоких частотах, обеспечивая при этом уровни эффективности экранирования, превышающие таковые у гибких кабелей MIL-DTL-17.Плоские полоски посеребренной меди оплетены поверх диэлектрического сердечника с промежуточным металлизированным слоем полиэстера или полиимида и внешней круглой проволочной оплеткой.

Улучшенные электрические характеристики

Кабели

Harbour LL с расширенными диэлектриками из ПТФЭ демонстрируют низкие коэффициенты расширения во всем диапазоне рабочих температур от -55 ° C до + 200 ° C.Неисправности импеданса на стыке кабеля и разъема сводятся к минимуму. Могут передаваться более высокие уровни мощности, поскольку более высокие температуры не влияют на кабель из-за термостойкости ленты.Там, где критичны требования к фазе и температуре, кабели Harbour LL позволяют снизить фазовый сдвиг примерно на 75% и изменить временную задержку распространения из-за температуры. Испытания на циклическое изменение температуры были проведены на ряде кабелей Harbour и дали положительные результаты.

Наименьшее затухание для любого размера

Коаксиальные кабели

Harbour LL с расширенными диэлектриками из ПТФЭ и композицией из полосовой оплетки обеспечивают затухание на 20–35% ниже, чем у других кабелей аналогичного размера со спецификациями mil.При рассмотрении размера и веса следует учитывать кабели Harbour LL.

Конструкции кабеля, физические и электрические характеристики

Специальные конструкции — это скорее норма, чем исключение, поэтому, пожалуйста, свяжитесь с Harbour Industries [email protected], если вы не видите конкретную конструкцию для вашего приложения. Номера деталей для некоторых наиболее распространенных конструкций кабелей: LL142STR, LL270STR, LL450STR и LL480STR.

Загрузите физические и электрические характеристики этих продуктов.

Просмотрите список производителей разъемов, которые подходят для кабелей Harbour LL (Low Loss), на странице отраслевых ссылок.

Belden 83265 30 AWG Многожильный коаксиальный кабель 7×38 RG-178B / U

Спецификация

Belden 83265 30 AWG Многожильный 7×38 RG-178B / U Коаксиальный кабель 50 Ом

Приложения:

Коаксиальный кабель — это электрический провод, используемый для автоматизации мультимедиа и освещения и безопасный для использования внутри помещений. Рабочие температуры и номинальное напряжение этого электрического провода различаются в зависимости от типа провода Belden.

Также известен как:

Коаксиальный кабель 30 AWG, Коаксиальный кабель 30 AWG для Интернета, Коаксиальный аудиокабель 30 AWG, Коаксиальный кабель 30 AWG, Провод Belden 30 AWG, Кабель Belden 30, Коаксиальный кабель 30 AWG рядом со мной.

Стандарты:

• Экологичность : В помещении — стояк
• Воспламеняемость / огнестойкость внутри помещений : Вертикальный вал UL1666, FT4, IEC 60332-1-2
• Соответствие NEC / UL : статья 800, CMR
• Соответствие CEC / C (UL) : CMG
• CPR Еврокласс : Eca
• Соответствие европейской директиве : Знак ЕС ЕС, Директива ЕС 2011/65 / ЕС (ROHS II), Директива ЕС 2012/19 / ЕС (WEEE)
• Соответствие APAC : China RoHS II (GB / T 26572-2011)

Строительство

Проводников:

Проволока Belden может иметь разное количество проводников, вытянутых и отожженных компанией и изготовленных из сплошной или многопроволочной меди.

Изоляция:

Изоляция очень важна в любом электрическом кабеле, поскольку она предотвращает поражение электрическим током кабельных манипуляторов. Изоляция кабелей Belden производится компанией, поэтому предлагается широкий спектр вариантов, включая полиэтиленовую, поливинилхлоридную (ПВХ) и полипропиленовую изоляцию. Также доступна изоляция статического давления Datalene и Teflon® Insulated Plenum.

Куртка:

Ассортимент оболочек для проволоки Belden довольно широк и включает следующие материалы: поливинилхлорид, полиэтилен, полиуретан, тефлон®, Tefzel®, неопрен, EPDM, силиконовый каучук и натуральный каучук.

Щит:

Экраны для проводов Belden используют технологии и инновации, разработанные компанией, и включают в себя следующие разновидности: экраны из фольги (Beldfoil®, Duofoil®), экраны из оплетки, экраны спиральные / сервировочные и комбинированные.

Броня:

Броня из проволоки Belden защищает кабель и изготовлена ​​из алюминия или стали.

Детали:

• Макс. Рабочая температура : 200 ° C
• Макс. Номинальное напряжение : 750 В
• Материал проводника : Сталь с серебряным медным покрытием
• Изоляционный материал : политетрафторэтилен.
• Материал оболочки : фторированный этиленпропилен
• Shield : 95% посеребренный медный плетеный щит

Технические характеристики:

• Размер (AWG) : 30
• Количество проводников : 1
• Количество пар : 0
• Вес (фунты / 1000 футов) : 5.0
• Номинальный диаметр изоляции (дюйм) : 0,033
• Номинальный наружный диаметр (дюйм) : 0,012
• Ном. Imp. (Ом) : 50
• Номинальная емкость (пФ / фут) : 29,0

* Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей.

** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

Общие сведения о коаксиальном кабеле — HB Radiofrequency

Для передачи постоянного тока через физическую среду необходимы два проводника для замыкания цепи — провод «ход» и «обратный» провод. В контексте радиочастотной передачи коаксиальный кабель становится типом линии передачи с выходным проводом, имеющим форму центрального проводника, а обратный провод, известный как внешний проводник, состоит из электрического экрана, который окружает центральный провод. Поскольку ВЧ — это разновидность высокочастотного переменного тока (чередующегося буквально на миллионы циклов быстрее, чем обычные электрические передачи), при проектировании кабелей необходимо учитывать их волновую природу.Неэкранированные кабели с открытой проводкой, такие как те, которые используются в электросети, являются подходящими линиями передачи для приложений, в которых частота достаточно низкая, чтобы не терять мощность из-за генерации радиоволн. Когда дело доходит до РЧ-передачи, неэкранированные кабели не только теряют мощность из-за генерации радиоволн, но также вызывают паразитные передачи на провод от ближайших источников электрических помех. Основная концепция коаксиальных кабелей использует обратный провод в качестве экранирующего механизма, в результате чего электромагнитное поле существует только между внутренним и внешним проводниками.

Конструкция коаксиального кабеля

С точки зрения разработчика системы, наиболее важный вопрос: : «Что я должен искать в коаксиальном кабеле?». Чтобы ответить на такой вопрос, требуется понимание компонентов, из которых состоит кабель, и того, как механическая конструкция каждого компонента влияет на электрические характеристики.

Центральный проводник

Центральный провод коаксиального кабеля используется для передачи сигнала переменного тока и часто состоит либо из сплошного медного провода, либо из нескольких жил скрученного медного провода.Многожильные центральные проводники намного более гибкие, чем их сплошные медные аналоги, но из-за эффекта близости к каждому метру кабеля они подвергаются значительно большему затуханию. Диаметр или, что более важно, площадь поверхности внутреннего проводника также имеет решающее значение для снижения омических потерь за счет скин-эффекта. Хотя многожильные проводники имеют большую площадь поверхности, чем кабели со сплошным сердечником, на высоких несущих частотах, используемых в сетях UMTS и LTE, эффект близости вызывает большие потери, чем у скин-эффекта — именно поэтому вы не видите лицевых проводов. используется для передачи переменного тока на частотах выше 1 МГц.

Конструкция, как правило, представляет собой сплошную медь, часто называемую «голой» медью, которая обеспечивает наилучшие электрические характеристики. Однако для более крупных типов кабелей производители часто используют скин-эффект и предоставляют полый центральный проводник или предоставляют алюминиевый сердечник с медной оболочкой (часто называемый CCA — Copper Clad Aluminium). Этот процесс дает небольшой компромисс между электрическими характеристиками и значительным снижением затрат.

Ключевые соображения:

• Больший диаметр = пониженное затухание, повышенная управляемость, пониженная гибкость
• Многожильный провод = повышенная гибкость, повышенное затухание
• Твердая медь = более высокие электрические характеристики, более высокая стоимость, большая масса

Диэлектрический изолятор

Диэлектрический изолятор используется для отделения центрального проводника от внешнего проводника, в то же время минимизируя омические потери, возникающие при контакте с проводниками.Чтобы свести к минимуму потери сигнала, диэлектрики часто состоят из аэрированных материалов, таких как вспененный полиэтилен, ПТФЭ, или в опорных конструкциях связи высокой мощности, таких как спирали, прямоугольные коробки и звезды, которые используются для приближения к воздушному диэлектрику. Идеальный диэлектрический изолятор должен состоять из инертного газа или вакуума. Диэлектрик должен не только изолировать два проводника, но для достижения постоянного импеданса он должен разделять их на определенном расстоянии.

Ключевые соображения:

• Выберите диэлектрик с минимально возможной плотностью
• Галоген = хороший электрический КПД
• Без галогена = слабый дым, низкая кислотность, пониженные электрические характеристики

Внешний проводник и экран

Внешний проводник коаксиального кабеля имеет потенциал земли и обеспечивает электромагнитное экранирование — изолируя внутренний электромагнитный сигнал от внешних помех и ограничивая мощность сигнала пределами диэлектрика.Обычно внешний проводник имеет форму оплетки из металлической проволоки, и, хотя это обеспечивает большую гибкость, зазоры между проводами приводят к утечке радиочастот и помехам. Чтобы избежать этого эффекта, высококачественные кабели часто имеют двойной экран с металлической фольгой, такой как APA или алюминиевая лента. В спецификациях кабеля часто указывается процент покрытия оплетки, чтобы дать сравнительный показатель эффективности экранирования.

Ключевые соображения:

• Требуемая эффективность защиты
• Гибкость
• Простота снятия изоляции и концевой заделки
• Коррозионная стойкость
• Механическая прочность

Наружная оболочка

Внешняя оболочка коаксиального кабеля не выполняет никаких электрических функций, ее цель — просто обеспечить защиту от окружающей среды и механическую защиту.Обычные материалы включают ПВХ, FEP, TPFE и PE. Выбор дополнительных химикатов может быть добавлен для обеспечения устойчивости к ультрафиолетовому излучению, снижения токсичности дыма (например, LSZH — типы Low Smoke Zero Halogen) или для защиты от попадания масла и воды, чтобы разрешить прямое захоронение.

Выбор внешней оболочки определяется исходя из следующих механических характеристик вашего приложения:

• Удлинение — насколько трос растянется до разрыва
• Атмосферостойкость — способность противостоять истиранию, ультрафиолетовому излучению, химическим веществам, воде и погодным условиям
• Прочность на разрыв — сила, необходимая для физического разрушения или раскола оболочки
• Диапазон температур — кабель диапазона может работать без ухудшения характеристик
• Гибкость — способность кабеля изгибаться или минимальный радиус изгиба
• Воспламеняемость — сопротивление горению
• Удельный вес — плотность и вес
• Термопласт против Thermoset

Полезные определения

Краткое объяснение общих терминов по коаксиальным кабелям.

Затухание

Потери мощности сигнала измеряются в децибелах на метр (дБ / м). Затухание включает в себя все механизмы потерь, наиболее заметными из которых являются омические потери в проводнике и диэлектрике. В коаксиальном кабеле диэлектрическая среда касается центрального проводника и поглощает часть его энергии, следовательно, чем меньше диэлектрика контактирует с медью, тем меньше затухание. В кабелях связи большой мощности диэлектрический изолятор часто состоит из прокладок с воздушными зазорами или структур звезды / прямоугольника, предназначенных для минимизации контакта с проводником.

Импеданс

Характеристический импеданс коаксиального кабеля определяется расстоянием между внутренним проводником и внешним проводником — или, более конкретно, отношением внешнего диаметра внутреннего проводника к внутреннему диаметру внешнего проводника. Основная функция диэлектрического изолятора — поддерживать это постоянное расстояние. Общие импедансы составляют 50 Ом, 75 Ом и 95 Ом.
