Сборка электрощитка для квартиры. Сборка электрощита для квартиры: пошаговая инструкция по монтажу и подключению

Как правильно собрать электрический щиток в квартире. Какие комплектующие нужны для сборки щита. Пошаговая схема монтажа и подключения электрощита. Какие ошибки нельзя допускать при сборке.

Что такое электрический щиток и для чего он нужен

Электрический щиток — это распределительное устройство, предназначенное для приема и распределения электроэнергии в квартире или частном доме. Основные функции электрощита:

• Защита электропроводки и потребителей от перегрузок и коротких замыканий
• Отключение отдельных групп потребителей
• Учет потребляемой электроэнергии
• Защита людей от поражения электрическим током

Правильно собранный электрощит обеспечивает безопасность и надежность всей системы электроснабжения квартиры. Поэтому к его сборке нужно подойти ответственно.

Необходимые комплектующие для сборки электрощита

Для сборки электрического щитка понадобятся следующие основные комплектующие:

• Корпус щита (пластиковый или металлический)
• Автоматические выключатели
• УЗО (устройства защитного отключения)
• Дифференциальные автоматы
• Шины N и PE
• Провода для внутренней разводки
• DIN-рейки
• Клеммные колодки

Количество и номиналы автоматов и УЗО подбираются в зависимости от схемы электроснабжения квартиры. Обязательно нужно предусмотреть запас по модулям для возможного расширения.

Пошаговая инструкция по сборке электрощита

Процесс сборки электрического щитка для квартиры включает следующие основные этапы:

1. Подготовка корпуса щита — установка DIN-реек
2. Размещение и крепление автоматических выключателей, УЗО и других модульных устройств
3. Монтаж шин N и PE
4. Подключение вводного кабеля к вводному автомату
5. Разводка внутренних соединений между устройствами
6. Маркировка проводов и автоматов
7. Проверка надежности всех соединений

Рассмотрим каждый этап подробнее.

Подготовка корпуса щита

Установите DIN-рейки в корпус щита на предусмотренные места крепления. Обычно используются 2-3 горизонтальные рейки. Рейки должны быть надежно зафиксированы.

Размещение модульных устройств

Разместите на DIN-рейках автоматические выключатели, УЗО и другие модульные устройства согласно проекту. Начните с вводного автомата, затем разместите групповые автоматы по порядку. Устройства должны надежно защелкнуться на рейке.

Монтаж шин

Установите шины N (ноль) и PE (заземление) на предусмотренные места в нижней части щита. Шины должны иметь достаточное количество клемм для подключения всех отходящих групп.

Подключение вводного кабеля

Заведите в щит вводной кабель и подключите его к вводному автоматическому выключателю. Фазный провод подключите к клемме «1», нулевой — к шине N, заземляющий — к шине PE.

Внутренние соединения

Выполните соединения между вводным автоматом, УЗО и групповыми автоматами согласно электрической схеме. Используйте провода нужного сечения. Все соединения должны быть надежными.

Маркировка

Промаркируйте все провода и устройства в щите согласно схеме. Это облегчит дальнейшее обслуживание и поиск неисправностей.

Проверка

Внимательно проверьте правильность и надежность всех выполненных соединений. Убедитесь, что все винтовые клеммы надежно затянуты.

Распространенные ошибки при сборке электрощита

При самостоятельной сборке электрического щитка важно не допустить следующих ошибок:

• Неправильный подбор номиналов автоматов и УЗО
• Отсутствие селективности в работе защитных устройств
• Использование проводов недостаточного сечения
• Ненадежные соединения в клеммах
• Отсутствие маркировки проводов и устройств
• Неправильное подключение нулевых и заземляющих проводников

Любая из этих ошибок может привести к некорректной работе электрощита и создать угрозу безопасности. Поэтому при отсутствии опыта лучше доверить сборку профессиональному электрику.

Проверка и ввод электрощита в эксплуатацию

После завершения сборки необходимо выполнить проверку электрощита перед вводом в эксплуатацию:

1. Визуальный осмотр на отсутствие механических повреждений
2. Проверка затяжки всех винтовых соединений
3. Прозвонка цепей мультиметром
4. Измерение сопротивления изоляции мегаомметром
5. Проверка срабатывания УЗО кнопкой «Тест»
6. Проверка работы всех автоматических выключателей

Только после успешного прохождения всех проверок электрощит можно вводить в эксплуатацию и подавать на него напряжение.

Заключение

Сборка электрического щитка — ответственная задача, от качества выполнения которой зависит безопасность всей электропроводки квартиры. При отсутствии необходимых знаний и опыта лучше доверить эту работу профессиональным электрикам. Но даже в этом случае полезно понимать основные принципы устройства и работы электрощита.

Подробная схема электрического щита в квартире

Для грамотной сборки распределительно-учетного щита требуется большой объём профессиональных знаний, поэтому самодеятельность тут неуместна.

Что требуется для сборки электрощитка в квартире?

Чтобы собрать полноценный электрощиток в квартире, потребуются:

• Проект электрической проводки.
• Подходящее место для крепления щитка.
• Схема сборки электрощитка в квартире.
• Выбор подходящего корпуса.
• Подбор оптимальных комплектующих.
• Правильный монтаж.
• Грамотное подключение к электрической сети.

Чтобы оборудование работало безопасно, отклонение от схемы электрощита в квартире и ошибки при монтаже недопустимы. Иначе под угрозой окажется вся бытовая техника, да и само жильё.

Как выбрать место установки?

Выбор места монтажа – это первый этап оснащения помещения распределительным электрощитом. Самая удобная точка – это в прихожей, рядом со входной дверью Такое положение сводит длину входящего питающего кабеля к минимуму.

По высоте наиболее удобный вариант размещения корпуса с любой схемой электрощитка в квартире – на уровне глаз человека среднего роста, примерно 170 см от пола. Так удобно смотреть на показания счётчика и отключать при необходимости автоматы и другое электротехническое оборудование.

Так как современные счётчики обычно спрятаны в корпусе, защищённом от постороннего проникновения, то нет никакой необходимости размещать их под потолком, как в старину. Современные электрощитки с прочным корпусом закрываются на замок. И если не бросать ключи где попало, то дети туда не влезут.

Если речь идёт о коттедже или частном доме, то следует учитывать способ подведения питающего кабеля к дому: он идёт под землёй или это воздушная линия. Для разных вариантов подводки могут разрабатываться разные схемы щитка в квартире.

Примеры схем электрических щитков в квартирах

При электромонтажных работах схема электрощита в квартире используется не всегда. Однако для работы с проводкой и распределительным щитом в квартире без схемы потребуется мастер с большим стажем выполнения таких работ. У профессионалов, занимающихся этим постоянно (собирающих сотни щитков за год) схема электрического щита в квартире находится в голове. Щитки в любом случае собираются по схеме, просто иногда её нет на бумаге. Но если у вас есть распечатка схемы щитка в квартире, то будет полезно узнать, что за значки там нарисованы.

Разновидности схем и указатели на них

На схемах электрощитков указываются все их комплектующие, первый из которых – это вводный автомат, а последние – линейные выключатели. При этом все элементы схемы обозначаются символически и обязательно прописываются словами с указанием класса защиты и номинала.

Схема электрощитка в квартире должна бережно храниться, так как при добавлении новых модулей или замене износившихся по этой бумаге можно точно узнать, что Вам требуется. Далее рассмотрим, какие бывают варианты схем электрощитка.

Для старого жилья без заземлённой проводки

Реконструированные старинные здания и дома, построенные при Советском Союзе, не имеют заземления электропроводки.

Поэтому на соответствующий щиток в квартире схема не содержит заземляющие РЕ –шины. Самый элементарный комплект электрощитка для однокомнатной квартиры включает:

• Корпус с монтажными дин-рейками.
• 32-амперный вводный автомат с двумя полюсами.
• Электросчётчик.
• УЗО 2р 40А/30мА.
• Три автомата по 16 ампер однополюсных, по одному на контур освещения, контур розеток, стиральную машину.
• Рен-шина нулевая.

Внимание! Для обеспечения безопасности проводки в подобных схемах на рен-шине разделены защитный проводник в кабеле и рабочий 0, даже когда нет контура заземления. Чтобы защитить сеть от перенапряжения в случае подгорания нуля в ветхой проводке, такая схема щитка в квартире должна быть дополнена реле контроля напряжения. В случае касания фазы и нуля при пробое изоляции устройство разрывает цепь, спасая бытовую технику от поломки, а жильё от пожара.

В случае 2-3-комнатных квартир подобная схема расширяется за счёт дополнительных линейных автоматов. Также на каждую линию, обслуживающую крупную бытовую технику (типа посудомоечной машины) устанавливают двухполюсные УЗО для защиты людей от поражения электрическим током, номинал устройств: 16-25 А/10 МА. Такое дополнение схемы обеспечивает достаточную безопасность эксплуатации электропроводки (для людей) при отсутствии заземляющего провода.

Схема щитка для жилья с заземлением и УЗО

В домах-новостройках, а также в случаях установки контуров заземления, меняется и схема электрощитка. Для 1-комнатной квартиры, оборудованной электрической плитой, в распределительном щитке будут использованы:

• Два ряда дин-реек.
• Один вводный автомат на 40 ампер 2-полюсный.
• 1-фазный электросчётчик.
• УЗО 2Р.
• 3 16А автомата однополюсных.
• 1 25А автомат для электроплиты.
• Шина нулевая.
• Шина заземляющая.
• Шина гребёнка для автоматов.

Если в квартире много комнат и мощной бытовой техники, требуется включить в схему дополнительные УЗО 16-25А/10 мА на 2 полюса. Они мгновенно реагируют на малые утечки тока и защищают людей от электрического поражения. Особенно такого дополнения требуют стиральные машинки, так как у них проблематичная внутренняя проводка. Людям со слабым сердцем и детям особенно опасно прикасаться к такой бытовой технике мокрыми руками.

Схема распределительного щита для жилья с трёхфазными сетями электропитания

В новостройках всё чаще в квартиры подводят 3-фазное электричество с напряжением в 380 В. Для электрощитов в таких домах используются гораздо более сложные схемы электрического щита в квартире с включением как однофазных, так и трёхфазных устройств. Обычно счётчик и трехполюсный автомат на вводе (возможно с рубильником) выносятся отдельно на площадку в подъезд.

Подобные сборки можно использовать и в коттеджах, но там обязательна установка общего для дома УЗО против пожаров. Для квартир это устройство ставить не обязательно, если УЗО стоят на отдельных линиях.

Схема 3-фазного щитка включает:

• Корпус с несколькими дин-рейками.
• Вводный автомат 63 А трех-полюсный.
• Счётчик 3-фазный.
• УЗО 2-полюсное 40А и 30мА.
• Набор 1-полюсных линейных автоматов номиналами на 16, 25, 40 ампер. Для кухонных розеток и гидромассажной ванны дополнительно ставятся двухполюсные дифференцированные автоматы на 16 и 25 А, которые можно заменить аналогичным автоматом в паре с УЗО.
• Защитная шина.
• Нулевая шина.
• Шины-гребёнки.

Такая схема может быть дополнена отдельным УЗО для электроплиты 2P 25 А/ 30 миллиампер.

Разработка схемы электрощита в квартире и его монтаж – это работа для профессионального электрика. Но, имея на щиток в квартире распечатанную схему, разбираясь в ней, Вы всегда сможете сами проконтролировать качество его работы. Одно это стоит того, чтобы в ней разобраться.

Сборка электрощита для частного дома, квартиры. Хитрости сборки.Электрощиты. Сборка и проектирование

4.6/5 — (11 голосов)

Сборка электрощита и его монтаж для частного дома или квартиры на заказ, является важнейшей частью электромонтажных работ. Электрический щит служит для приема и распределения электроэнергии по потребителям.

Очень важно, отнестись к процессу сборки и монтажа электрощита с полной ответственностью. Главная задача распределительного щита – оберегать электроприборы (бытовая техника, кабельные линии и т.д.) и нашу жизнь.

Очень много пожаров происходит из-за неисправностей в электропроводке, и скорее всего этот процент будет только расти, потому что состояние электропроводки в старых домах все хуже и хуже, а хозяева квартир не спешат её менять. Старая алюминиевая электропроводка, в этажных щитках стоят древние “пакетники” и выключатели, а об УЗО и дифавтоматах даже не задумываются.

Сборка электрощита бесплатная!!!
Разница в розничной и оптовой цене, по которой я закупаю комплектующие у крупнейшего поставщика электротоваров “ЭТМ”, составляет в среднем 15-20%, а это и есть примерная стоимость сборки электрощита.
Т.е. по розничной цене в “ЭТМ” вы получаете и комплектующие для щитка и его сборку.

И если замену электропроводки, соединение кабелей, установку розеток и выключателей, можно выполнить самостоятельно, то сборка электрощита – работа для профессионалов, которых называют электромонтажниками.

Важно понимать,что электромонтеры работают, как правило на скорость, т.е. время – деньги. Проводка спрятана в штробах, гофре, под навесными потолками, в стяжках полов и как ее проложили, никто не видел. Распаячные коробки, подрозетники тоже часто не видны, а собранный электрощит закрыт пластронами (панелями). И далеко не каждый заказчик полезет внутрь, проверять как собрали электрический щиток, разве что после первой аварии или срабатывания УЗО (поиск утечки тока).

Электромонтажники работают на конечный результат, т.к. сборка электрощита – это их единственное направление. На первом месте стоят: качество сборки и внешний вид электрощита без пластронов. Часто в бригадах электромонтеров, есть человек занимающийся конкретно сборкой щитов, или же обращаются к знакомым электромонтажникам. Например, я сотрудничаю с несколькими компаниями, которым я проектирую и собираю электрощиты.

Сборка электрощита на заказ состоит из нескольких этапов, каждый из которых имеет важное значение.

СБОРКА ЭЛЕКТРОЩИТА.СХЕМЫ

Сборка электрощитка всегда начинается с изучения схемы электроснабжения вашего частного дома или квартиры. Есть два способа получить схему:

• Можно начертить схему
  для сборки электрощита самостоятельно в обычных программах, например таких, как Photoshop, AutoCAD, Компас или Exel. Но использовать данную схему-план для сборки, возможно только при стандартных, типовых случаях. Потому что часто подобные схемы понятны лишь авторам, запутаны, не доделаны, и что самое главное – не содержат всей необходимой информации для сборки щита. Ниже показаны примеры, как можно составить схему для сборки электрощита самому.
  При заказе сборки щита у меня, электрическую схему я проектирую и черчу бесплатно.


• Идеальный вариант, если у вас уже есть готовый проект электроснабжения дома или квартиры. Схема электрощита в нем есть в обязательном порядке.

КОМПЛЕКТУЮЩИЕ ЭЛЕКТРОЩИТА

В настоящее время я

остановил свой выбор на электрощитах и приборах компании ABB.

Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду при выборе фирмы на встречу заказчику электрощита.

Но следует отметить, что цены у этих производителей практически одинаковы. Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже примерно одинаковые. В последнее время правда, АВВ получается дешевле своих конкурентов.

Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет от 2015 года, но актуален).

Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric.

Электрощиты по желанию заказчика могут комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т.д.



ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со  степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический электрический щит. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.





















С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.











Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля.  Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

СБОРКА ЭЛЕКТРОЩИТА

Чтобы было удобно собирать электрощит, я обычно вынимаю раму, т.к. они обычно съемные. Электрические щитки по сути представляют собой некий конструктор.

Сборка электрощита начинается с маркировки приборов, которые в соответствии с планом электрощита расставляются на дин-рейках.

Необязательно копировать расположение автоматов, УЗО и других приборов в щите на дин-рейках, как и на однолинейной схеме из проекта электроснабжения. Можно расставить на одной дин-рейке только УЗО, а под ними соответствующие автоматы. Или в начале каждой дин-рейки поставить УЗО, а вслед за ними автоматы, которые подключаются именно к этому УЗО. Можно на одной дин-рейке установить только автоматы освещения, а на другой автоматы розеток. Вариантов много и зависят они от конкретного плана электрощита, который я всегда предварительно составляю, и пожеланий заказчика.

После того, как расставили автоматику на дин-рейках их нужно обязательно промаркировать (обозначить в соответствии со схемой).

При подключении приборов в щите я пользуюсь гибким многопроволочным проводом ПУГВ (ПВ-3), соответствующего сечения.

Концы провода зачищаются от изоляции специальным съемником (стриппером). Конечно, если сборка электрощита 380 В у вас в первый раз, то ради одного раза не стоит покупать дорогой инструмент. Можно обойтись обычным острым ножом, но аккуратно, чтобы не срезать тонкие проволочки провода, ведь тем самым вы уменьшаете сечение провода.

После зачистки изоляции, провод вставляю в специальный втулочный изолированный наконечник НШВИ (для одного провода) или двойной НШВИ-2 (для двух проводов).









У меня наконечники НШВИ хранятся в удобном органайзере, все размеры НШВИ всегда под рукой.

Важно! Необходимо покупать ГОСТовский  провод, например, таких известных производителей, как Кольчугино, Севкабель, Алюр, РЭК. В обычных или полуподвальных магазинах, на рынках продают провода и кабели, сделанные по ТУ. Сечение у таких кабелей и проводов нагло занижено и вместо 6 кв.мм., вы “получите” 4-5 кв.мм. Ниже на фото пример, где взяты два провода, черный “ЭКЗ Кольчугино” и синий ТУ-шный в обычном магазине электротоваров.

Оба провода сечением 6 мм2 (написано на изоляции), но провод Кольчугино влез в наконечник НШВИ с трудом и плотно обжался пресс-клещами, а синий “проскочил” в него и после обжима легко снимается с НШВИ. Только серый НШВИ для проводов сечением 4 кв.мм. плотно влез в наконечник и обжался.

Наконечники НШВИ обжимаются специальными пресс-клещами для обеспечения надежного контакта провода с клеммами автоматов, чтобы провод в нем не “размазывался”.

Храповый механизм пресс-клещей не позволит им разжаться раньше времени, а только после того, как вы их до конца сожмете. Инструмент КВТ достаточно бюджетный, но надежный.

Важно обжать наконечники НШВИ правильно, чтобы обеспечить надежное зажатие и безопасный контакт, зачищенный от изоляции провод ПВ3 (ПУГВ) должен быть определенной длины, равной длине неизолированной части НШВИ.











Сборка электрощита для частного дома 220в значительно облегчается при подключении автоматов, УЗО или дифавтоматов специальными шинами (гребенками). Но важнее то, что плоские контакты (штыри) гребенки обеспечивают надежный контакт с клеммами выключателей ABB S200, у которых под гребенки есть специальная вторая клемма.

И ABB, и Шнайдер Электрик и Legrand  выпускают шины (гребенки) для своих автоматов или УЗО. Шины для подключения автоматов или УЗО делают разной длины и на разное количество фаз. Нужно хорошо представлять, какую шину вам надо покупать. Шины разных производителей, особенно если нужно подключить много автоматов подряд, не подходят к чужим приборам, т. к. шаг зубцов может отличаться. Отрезать лишнюю часть шины можно обычными ножницами по металлу.

Важно надежно соединять клеммы модульной автоматики с гребенками и проводом ПВ3, чтобы обеспечить хороший контакт. Иначе будет перегрев и разрушение изоляции, что приведет к короткому замыканию.

Очень удобны для фиксации автоматов, УЗО и прочих приборов – ограничители на дин-рейку от ИЕКа. Ограничители “стягивают” автоматы с обеих сторон и они не разъезжаются по дин-рейке.

После установки автоматики на дин-рейки, подключаю рубильники, УЗМ, автоматы и УЗО между собой.

Каждая сборка электрощита индивидуальна, не существует одинаковых схем электрощитов, есть похожие.

Наклейки на пластроны электрощита для обозначения автоматики – самодельные. Изготовлены кустарным способом при помощи цветного принтера, канцелярского ножа, обычного и двустороннего скотча.

Сборка электрощита будет правильно выполнена, если знать схемы подключения автоматических выключателей, УЗО, дифавтоматов, контакторов и других приборов. Поэтому нет смысла искать в интернете видео “сборка электрощита”, если вы понимаете схемы подключения и принципы действия электрических приборов, вам будет несложно собрать электрощит своими руками. Да и в интернете часто попадается видео “сборка электрощита”, которое скорее напоминает руководство, как НЕЛЬЗЯ собирать электрощит.

В статье “Сборка электрощита” я рассказал основные моменты, на которые стоит обратить внимание, какими материалами и инструментами следует пользоваться, если вы решили самостоятельно собрать электрощит.

Собрать электрощит самостоятельно или довериться специалисту, решать вам, но помните, что от грамотной сборки электрощита, зависит безопасность, надежность, точность работы всей вашей системы электроснабжения, а  с ней целостность вашего имущества, и самое главное – ваша жизнь.

Ну и в завершение, напоминаю, что с учетом оптовых цен, по которым я закупаю для ваших электрощитов модульную продукцию, сборка электрощита вам обходится БЕСПЛАТНО. Подробнее в статье “Цена сборки электрощита“.

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками Схема щита, Щиты ABB, Электрический щит. Добавьте в закладки постоянную ссылку.

установка и сборка своими руками

Для подключения электричества в каждой квартире или частном доме необходим электрораспределительный щит. Размер и его наполнение зависят от количества подключаемых электроприборов.

Содержание

• 1 Что такое электрощит и для чего он нужен
• 2 Чертеж схемы электрощита
• 3 Принципы распределения потребителей электроэнергии на группы
  • 3.1 Нужно ли УЗО?
  • 3.2 Установка выключателя напряжения
  • 3.3 Как рассчитать количество мест в электрощите
• 4 Как выбрать хороший электрощит?
  • 4.1 Как подобрать модульное оборудование в электрощите
• 5 Сборка и монтаж щита на стене
  • 5.1 Наружный монтаж
  • 5. 2 Внутренний монтаж
• 6 Схема изготовления щита 7 Регулировка и эксплуатация распределительного щита

Что такое электрический распределительный щит и для чего он нужен?

Щит электрический — это собранные в одном месте автоматические выключатели, УЗО, реле напряжения и другие устройства, предназначенные для защиты и отключения электроприборов, подключенных после него.

Распределительные щиты могут включать в себя розетки, электросчетчик, амперметры и другие устройства.

Электрощиты в квартире или частном доме устанавливаются возле входа, в месте, исключающем попадание на него воды.

Содержимое панели определяет удобство управления электроприбором. Например, вы можете включать и выключать все электрообогрев или наружное освещение одновременно из одного места.

Чертеж схемы электрощита

Перед сборкой электрощита необходимо составить его схему. Делается по схеме электропроводки в квартире. На ней все оборудование находится в распределительном щитке в квартире, после электросчетчика.

По электрической схеме определяется количество автоматических выключателей и их номинал, параметры УЗО и других устройств.

Потребителей электроэнергии можно разделить на группы, каждой из которых соответствует свой автоматический выключатель. Это указано на принципиальной схеме электрического распределительного щита.

Важно! Составленная по правилам ПУЭ (Правила устройства электроустановок) принципиальная схема важна для правильного монтажа распределительных щитов.

Принципы распределения электропотребителей по группам

Для удобства обслуживания потребители разделены на группы, каждая из которых отключается отдельным автоматическим выключателем, установленным в электрощите.

Электрические сети делятся на группы по разным признакам:

• По силе тока. Отдельный сильноточный выключатель отключает электрические плиты и электрообогрев, а слаботочный выключатель отключает освещение. Это связано с тем, что номинальный ток автоматического выключателя, к которому подключена печь, выше допустимого тока для кабеля, проложенного в сети для освещения. Следовательно, этот автоматический выключатель не сможет защитить этот провод.
• По направлению. Электрическая проводка, идущая в разные части квартиры или дома и в гараж, для удобства использования отключается отдельными автоматическими выключателями.
• По функциям. Розетки и освещение, внутреннее и наружное освещение, рабочее освещение и аварийное освещение.

Необходимо ли УЗО?

УЗО или дифференциальный автоматический выключатель, устанавливается для защиты людей от поражения электрическим током.

Эти устройства работают по принципу сравнения токов в нейтральном и фазном проводах. В исправной сети эти значения равны. Если изоляция между частями электрооборудования, находящимися под напряжением, и заземленным корпусом нарушена или человек прикасается к таким частям, это равновесие нарушается, вызывая срабатывание защиты.

Такие устройства различаются по току срабатывания и включаются по одному на весь дом или несколько, по одному на каждом участке электрической цепи.

Важно! Установка УЗО в сеть может спасти здоровье или жизнь проживающих в доме людей.

Разница между УЗО и дифференциальным автоматическим выключателем заключается в том, что автоматический выключатель совмещает в себе функции УЗО и автоматического выключателя. Он дороже обоих этих устройств вместе взятых, но занимает меньше места в распределительном щитке.

Установка реле напряжения

Вся бытовая техника и электроника рассчитаны на 220В. Но при авариях в электросети — перегорании нулевого провода, коротком замыкании между нулевым и фазным проводами и в других случаях оно может возрастать до 380В, что приводит к выходу из строя оборудования.

Падение напряжения ниже допустимых пределов тоже опасно — если телевизор или компьютер просто не включится, то сгорит компрессор холодильника и кондиционера.

Для предотвращения подобных ситуаций установлено реле напряжения РН.

В отличие от УЗО, такое устройство нужно только одно, с номинальным током не меньше, чем у вводного автоматического выключателя.

Как рассчитать количество мест в электрощите

В современных щитах оборудование устанавливается на DIN-рейку. Это фасонная стальная, реже пластиковая полоса, на которую устанавливаются автоматы и другие устройства. В основании этих устройств есть специальные пазы и защелки, которыми они крепятся к рейке.

Ширина всех автоматических выключателей, УЗО и других защитных устройств, устанавливаемых на DIN-рейку, является стандартной и измеряется в модулях. Размер одного модуля равен ширине однополюсного автоматического выключателя.

Для определения количества мест в электрощите необходимо:

• составить схему электрощита;
• по этой схеме написать список всего установленного оборудования с указанием ширины в модулях;
• вычислить общую ширину всех устройств.

Важно! Ширина стартовой панели также измеряется в модулях. Это размер проема для установки электроприборов. В некоторых конструкциях его можно увеличить, выломав пластины во внешней крышке.

Как выбрать хорошую стартовую панель?

Качество и надежность пускового щита в доме зависит в основном от качества оборудования, но то, какой будет щит, тоже имеет значение.

Существуют разные типы квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щиткам, которые обладают следующими качествами:

• Внутри установлена ​​металлическая, а не пластиковая DIN-рейка — такая рейка обеспечивает более надежное крепление средств защиты;
• крышка откидная — дополнительно защищает автоматы от случайного пуска и механических повреждений;
• имеется клеммная колодка для заземляющих проводов — при ее отсутствии и при наличии заземления клеммную колодку придется установить дополнительно.

Помогите! В кабелях изоляция заземляющего провода желтого или желто-зеленого цвета.

При большом количестве оборудования предпочтение следует отдавать боксам, имеющим внутри каркас с установленными на нем DIN-рейками. Если в устанавливаемом КРУ легко смонтировать 2-3 автомата, то сложно подключить 5-10 и более. В этом случае каркас вынимается, производится установка и соединение на столе, и он устанавливается обратно.

Как выбрать модульное оборудование в электрощите

Оборудование, устанавливаемое в электрощите, выбирается в первую очередь по суммарному току устройств, подключаемых после конкретных защитных устройств.

Ток автоматических выключателей должен обеспечивать работу всех приборов одновременно, но не превышать допустимый ток для проводки.

Например, общая мощность приборов 5 кВт. Суммарный ток этих приборов будет по формуле номинальный ток автоматического выключателя не должен превышать этого значения, иначе есть риск перегрева кабелей и выхода их из строя.

Допустимый ток УЗО и реле напряжения для надежности выбирают больше, чем ток автоматического выключателя, находящегося с ним в одной цепи.

Кроме того, в собранный электрощит устанавливаются розетки, амперметры, пускатели для включения электрообогрева и другого оборудования.

Сборка и монтаж распределительного щита на стену

Монтаж пускового щита на стену производится двумя способами — наружным, или накладным, и внутренним, или врезным. После того, как коробка установлена, электрическая коробка собирается.

Внешний монтаж.

Это более простой способ, но менее эстетичный. Кроме того, существует риск механического повреждения панели в процессе эксплуатации. Такая установка выполняется следующим образом:

• пустую коробку без внешней крышки приставляют к стене и через монтажные отверстия отмечают места установки дюбелей;
• в отмеченных местах в стене просверлить отверстия и забить пластиковые детали дюбелями;
• Коробка ставится у стены и в крепежные отверстия забиваются дюбели.

Если панель большая и металлическая, то вместо пластиковых дюбелей используются анкерные болты.

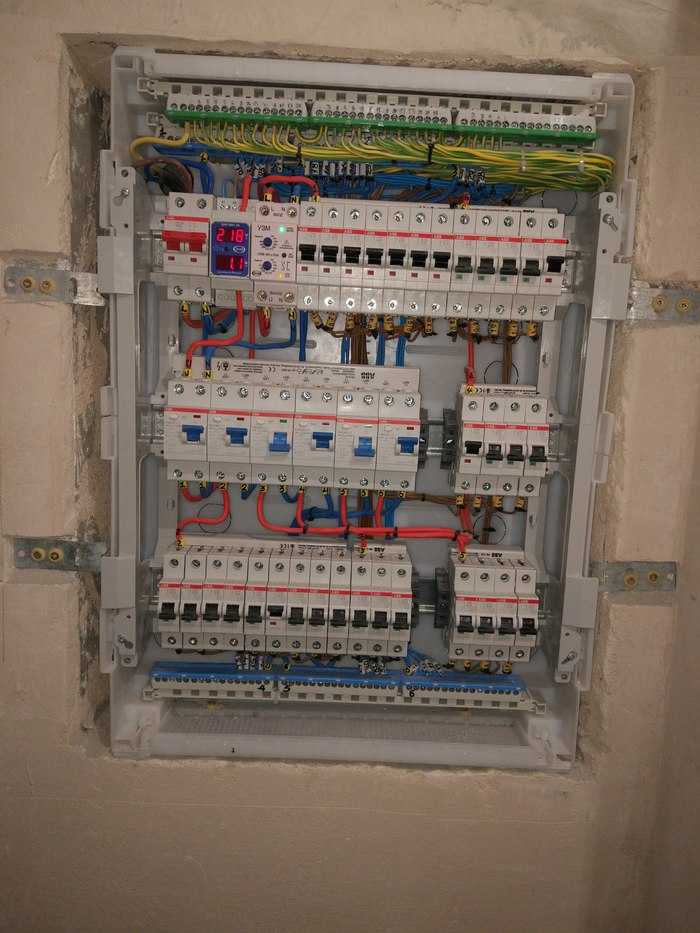

Внутренний монтаж

Внутренний монтаж сложнее, но результат более качественный:

• коробка ставится у стены, и отмечаются ее контуры и места ввода кабелей;
• С помощью угловой шлифовальной машины или дырокола вырежьте углубления для монтажа электрощита и подходящих кабелей;
• дюбели или анкерные болты для фиксации шкафа на месте;

После монтажа, сборки и подключения зазоры вокруг распределительного щита заполняются шпаклевкой, цементом или пеной. Такую стартовую панель можно собрать своими руками или купить уже готовую.

Как собрать схему электрощита

Сборка квартирного пластикового пускового щита из нескольких автоматических выключателей производится на месте монтажа, а при сборке принципиальной схемы электрощита для частного дома, состоящего из большое количество оборудования, удобнее делать это на столе.

Для соединения верхних выводов автоматических выключателей в щите электропроводки удобно использовать специальные гребенки. Они бывают одно-, двух- и трехполюсные. Это зависит от количества фаз печатной платы.

Порядок и правила установки всех видов электрощитов и сборки электросхемы своими руками не изменяются:

• при подключении автоматических выключателей и устройств защиты электрощита в доме соответствующие провода подключаются сверху;
• к одному зажиму присоединяют не более двух проводов, проводов различного сечения или как жестких, так и гибких проводов;
• площадь поперечного сечения перемычек должна быть равна или больше площади поперечного сечения кабелей. 9Провода 0008
• отличаются цветом изоляции — нулевые провода синие, а фазные коричневые.

Имея минимальный опыт электромонтажа, вы без проблем сможете собрать электрошкаф своими руками:

• По схеме электромонтажа расставлено оборудование. Возможны два варианта расположения — по важности (сначала все вводы, потом УЗО и т. д.) и по направлению.
• Размечаются места установки шин, отрезается необходимая длина. Концы гребенчатых планок закрыты заглушками.
• С нижних выводов главного выключателя фаза и ноль «раздаются» на оборудование, подключенное после него. Для этого отрезаем куски провода нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
• Распределение фаз и заземления можно выполнить перемычками из отрезков провода ПВ3 соответствующего цвета.
• Выполняется подключение распределительного щита в сборе. При установке на месте установки подсоедините подходящий кабель, а при сборке распределительного щита на столе кусок кабеля и вилку. Включается вводной автоматический выключатель, а затем все защитные устройства. Проверить исправность УЗО, нажав кнопку «Тест».
• Проверить тестером наличие напряжения на клеммах, к которым подключены отходящие кабели.

Важно: По новым правилам ПУЭ запрещается зажимать в клеммах многожильные провода. Для этого используются специальные наконечники НШВИ.

Наладка и эксплуатация электрощита

После сборки электрощита и установки электрощита в квартире все автоматические выключатели устанавливают в положение «выключено» и начинают пуско-наладочные работы:

• Перед проверкой щита необходимо подключить электроприборы — розетки, выключатели, светильники и потребители большой мощности.
• Подайте напряжение на электрощит и проверьте тестером правильность соединения фазы и нуля.
• УЗО и пламегасители включены, затем нажмите кнопку «Тест» для проверки их работоспособности.
• Тестер проверяет напряжение на выходе автоматических выключателей.
• Включены мощные электроприборы. Приборы не должны искрить и нагреваться.
• Проверены напряжения в розетках.
• Освещение проверено.
• В этом режиме электрощит должен работать несколько часов.
• Если в доме проживают маленькие дети, распределительный щит закрывается на замок.

При успешном проведении испытаний после установки электрощита в квартире его закрывают крышкой с наклеенной электрической схемой электрощита. Если схема электрощита изменяется в процессе регулировки, это отмечается на чертеже.

Все пустые места в крышке после завершения сборки распределительного щита закрываются заглушками.

Распределительный щит не является конструкцией типа «поставил и забыл». После установки распределительных щитов они требуют периодического контроля:

• Через месяц эксплуатации распределительный щит вскрывается и клеммы в нем пережимаются.
• Взрослым жильцам квартиры необходимо разъяснить правила эксплуатации распределительной коробки и действия при срабатывании защиты.
• Раз в месяц повторяется проверка исправности УЗО и пламегасителей, установленных в распределительных щитах.

Даже начинающий электрик может собрать распределительный щит самостоятельно. Поэтому установка стартовой панели доступна каждому, кто «дружит» с отверткой и пассатижами.

Статьи по теме:

схема, сборка, установка и подключение распределительного щита

Процесс сборки распределительного щита требует специальных навыков и знаний. От правильности выбранной схемы, распределения потребителей зависит срок службы приборов и надежность системы электроснабжения дома. Если в старых домах с минимальным количеством электроприборов было достаточно двух-трех автоматических выключателей, то в современном жилье необходимо позаботиться о надежности сети. Ниже приведены основные рекомендации, как собрать распределительный щит для квартиры, какие схемы и устройства следует использовать, а также рекомендации по устранению ошибок.

Содержание

• 1 Что такое электрический распределительный щит и для чего он нужен?
• 2 Принципы распределения электроэнергии по группам
• 3 Требования к распределительным платам
• 4 Результат диаграммы
• 5 Компоненты коммутатора
  • 5. 1 Выключатели цепей
  • 5.2 5.444.44. Рельсы заземления и заземления
  • 5.5 Балансная шина
  • 5.6 Прочее оборудование
• 6 Как рассчитать количество мест в электрощите?
• 7 Сборка электрощита
  • 7.1 Маркировка и монтаж DIN-рейки
  • 7.2 Монтаж и коммутация модульных устройств
  • 7.3 Организация ввода кабеля в электрошкаф
  • 7.4 Выбор места монтажа
  • 7.5 Разделка кабелей
  • 7.5
  • 7.6 Подключение групп потребителей
• 8 Основные ошибки при монтаже
• 9 Работа электрощита

Что такое электрощит и для чего он нужен?

Электрический щит — конструкция, состоящая из сложных модульных устройств, предназначенных для управления сетью электроснабжения. Среди основных назначений следует выделить:

• получение входящего напряжения от общей электросети дома;
• анализ параметров входящей мощности и отключение внутренней сети при критических значениях;
• Распределение потребителей на группы по зонам, мощности, назначению;
• прямое подключение мощных потребителей, таких как плиты, бойлеры, стиральные машины, кондиционеры и др. ;
• защита электропроводки и бытовой техники от коротких замыканий и других критических ситуаций;
• обеспечение полной безопасности при эксплуатации электросети.

Как правило, для большего удобства устанавливаются вместе со счетчиком электроэнергии. В новом жилье, где приборы учета расположены в коридоре, у входной двери установлены щитки.

Важно! Необходимо обеспечить свободный доступ к распределительному щиту для отключения автоматических выключателей в случае необходимости.

Принципы распределения электроэнергии по группам

Распределительные щиты, в которых используется несколько автоматических выключателей на всю квартиру, ушли в прошлое. Необходимость большого количества модульных устройств обусловлена ​​удобством и повышенной безопасностью. Если сломается розетка в одной из комнат, можно отключить один блок предохранителей, а остальная сеть продолжит работать в обычном режиме. Основные правила группового распределения описаны ниже.

1. Потребители электроэнергии . Все электроприборы мощностью более 2 кВт следует подключать отдельно или небольшими группами. Каждая группа должна быть подключена к отдельной линии с индивидуальным предохранителем. Как правило, сечение кабеля и номинал автоматического выключателя выбирают с небольшим запасом. В большинстве случаев подходит медный кабель ВВГнг или NYM сечением 2,5 мм. ² и автоматический выключатель на 16А.
2. Устройства большой мощности требуют обязательной раздельной линии. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых колеблется от 6,5 до 9.5 кВт. Для их соединения используется кабель сечением 4 или 6 мм ² Кабель сечением 4 или 6 мм, а также для их соединения используются автоматические выключатели 25А и 32А.
3. Группы розеток Подсоедините группы розеток к каждой комнате или создайте несколько групп для одной большой комнаты. Общая линия идет от распределительного щита к распределительной коробке, где разветвляется кабель. Достаточно кабеля ВВГнг или NYM сечением 2,5 мм ² и миниатюрного автоматического выключателя на 16А.
4. Освещение распределено по комнатам . Например, разные группы для ванной, спальни, балкона. Линии с проводом 1,5 мм ² защищены автоматическими выключателями 10А.

Информация! Номинал автоматического выключателя напрямую зависит от сечения кабеля, а также мощности потребителей.

Требования к распределительным щитам

К электрооборудованию предъявляются особые требования, так как оно отвечает за безопасную работу бытовых приборов. Обязательно наличие:

1. Наличие технического паспорта с указанием потребителей и номинального тока.
2. Разработана электрическая схема.
3. Маркировка проводов с обозначением устройств линии.
4. Заземление панели и всех подключенных устройств.
5. Если панель металлическая, конструкция и двери должны быть заземлены, а покрытие корпуса — диэлектрическим.
6. Наличие свободных клемм на шинах нулевого и заземляющего проводов.
7. Панель изготовлена ​​из негорючего материала.

Информация! Все распределительные щиты должны соответствовать ГОСТ 51778-2001 и правилам ПУЭ.

Чертеж схемы

Современные системы электроснабжения предусматривают трехжильный кабель, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность устройств, также необходимо разделить их на группы, что позволяет увеличить срок службы электропроводки. Руководствуясь этим принципом, приступайте к рисованию принципиальной схемы распределительного щита.

Совет! Проектирование распределительного щита и электропроводки в квартире лучше доверить профессионалу, чтобы не упустить важные детали. В противном случае ремонт придется делать заново.

Обязательна установка защитного устройства на вводном кабеле, которое защитит внутреннюю сеть от перенапряжения. Затем установите реле напряжения для контроля скачков напряжения в сети, после чего приступайте к монтажу групп и отдельных линий. Стоит отметить, что для мощных устройств помимо автоматических выключателей используют дополнительные УЗО или дефибрилляторы. Такая организация домашней электросети не только безопасна, но и удобна. При необходимости можно отключить автоматический выключатель и выключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей в глобальной группе.

Компоненты электрического щита

Электрический распределительный щит состоит из множества устройств. Для надежной работы домашней электросети и защиты электроприборов необходимо использовать автоматические выключатели, автоматические выключатели, устройства защитного отключения (УЗО) и устройства защитного отключения (УЗО), реле контроля напряжения, сборные шины и другое.

Автоматические выключатели

Устройства для автоматической защиты подключенной к ним линии. Они прерывают подачу питания, если значение тока в линии значительно превышает номинальное значение. Также предусмотрена защита от нагрева кабеля.

УЗО и ВДТ

Прерыватель цепи замыкания на землю (УЗО) отключает нагрузку при возникновении токов утечки. В первую очередь они могут поражать людей. Токи утечки также оказывают негативное влияние на проводку, что может привести к ее нагреву и возгоранию.

Дифференциальный выключатель — защищает от коротких замыканий, перегрузок и утечки тока. Его часто используют вместо комбинации пары УЗО и обычного автоматического выключателя. Основным преимуществом является защита от коротких замыканий.

Монитор напряжения

Устройство используется для измерения входного напряжения и поддержания установленного значения. При резких скачках напряжения в сети устройство отключает питание. Электрическая цепь замыкается только после восстановления индикатора и выдержки времени. Основное назначение – защита электроприборов от скачков напряжения.

Шинопроводы заземляющие и зануляющие

Шинопроводы для заземления и нулевого использования для удобства монтажа, а также соответствия всем нормам ГОСТ и ПУЭ. Количество DIN-реек зависит от количества автоматических выключателей и других модулей, поэтому необходимо заранее составить схему установки.

Расческа

Используется вместо кабельных перемычек, которые раньше изготавливали сами электрики. Гребень имеет вид сплошной пластины с выступающими зубьями и предназначен для соединения стоящих в ряд дозаторов.

Другое оборудование

В качестве дополнительного оборудования в распределительном щите используются модульные контакторы, автоматические выключатели, розетки на DIN-рейке, таймеры и другое. Другие устройства повышают удобство управления сетью электроснабжения.

Как рассчитать количество мест в электрощите?

Все оборудование панели стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» шириной 17,5 мм. Все панели продаются по количеству мест: 8, 12, 24, 36 модулей.

Информация! Для расчета количества мест нужно учитывать все устройства, включая УЗО, автоматические выключатели, реле напряжения, дефибрилляторы.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные устройства имеют следующие характеристики:

• выключатель двухполюсный — 2 модуля и 35 мм;
• выключатель трехполюсный — 3 модуля, 52,5 мм;
• УЗО однофазное — 2 модуля по 35 мм;
• УЗО трехфазное — 4 модуля и 70 мм;
Автоматический выключатель
• — 2 модуля по 35 мм;
• Реле напряжения — 3 модуля, 52,5 мм;
• Гнездо для DIN-рейки — 3 модуля, 52,5 мм;
• Клеммы на DIN-рейку — 1 модуль 17,5 мм.

Сборка электрощита

Когда электрическая схема составлена ​​и электрические провода проложены по квартире, приступаем к сборке распределительного щита. При желании можно заказать уже готовую панель, которую нужно будет только установить и подключить вводной кабель.

Совет ! Ремонт в помещении – грязный процесс, поэтому рекомендуется собирать распределительный щит в другом месте, а затем монтировать готовое оборудование на место.

Маркировка и установка DIN-рейки

Сначала сделайте разметку, где будут стоять модули, какой длины нужны рейки. В процессе подгонки учитывают также расстояние между рядами, если их несколько, а также расстояние нулевой планки и заземлителя. Когда разметка готова, рейки устанавливаются в необходимых местах.

Помогите! Большинство распределительных щитов стандартизированы, поэтому производители ограничивают расположение направляющих.

Установка и коммутация модульных устройств

На этапе монтажа модульных устройств выполнить монтаж автоматических выключателей и дополнительных устройств на DIN-рейку. Также сделайте их соединение друг с другом. В первую очередь устанавливают вводной автоматический выключатель, затем реле напряжения, УЗО и ОПР, которые стоят перед обычными автоматическими выключателями.

Совет! Устанавливайте модули ближе к центру, оставляя место по бокам для аккуратной укладки кабелей.

Организация ввода кабеля в электрощит

На этапе ввода кабеля необходимо сделать отверстия в щите. Как правило, все места для входа предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны находится общесетевой кабель, который подключается к вводному автомату, а с другой стороны — провода внутренней сети.

Выбор места установки

В большинстве квартир панель устанавливается рядом с входной дверью. Это не обязательное требование, главное соблюдать ряд рекомендаций:

• быстрый доступ для включения или выключения напряжения;
• Расстояние от легковоспламеняющихся и горючих материалов;
• естественное освещение помещения, в котором установлен распределительный щит, является преимуществом при проведении ремонтных работ.

Резка кабелей

Для резки кабелей используется специальный инструмент, предназначенный для зачистки. Как правило, профессиональные электрики используют когти или нож с пяткой. Оборудование увеличивает скорость, с которой можно работать с кабелем. При разделке снимается внешняя оболочка и затем с каждой из жил снимается нужное количество изоляции.

Рекомендую! Обычный или строительный нож лучше не использовать, чтобы не повредить изоляцию кабеля.

Подключение групп потребителей

При установке модули группируются по разным признакам. Например, по назначению или помещению. Автоматические выключатели для освещения в квартире устанавливаются один за другим, а затем монтируются защитные устройства для кухни, ванной и других помещений.

Совет! Группировка потребителей облегчает работу распределительного щита.

Основные ошибки при монтаже

• Гибкий многожильный кабель без гильз на концах является слабым местом в электрике. Со временем качество контакта ослабевает, соединение начинает нагреваться и вызывать неисправности.
• Изоляция кабеля застревает в клемме, При высоких нагрузках нагревается и плавится.
• Несколько проводников разного сечения на один автоматический выключатель — это неизбежно приводит к плохому контакту, перегреву провода и даже пожару.
• Пайка концов — старый и недостаточно надежный способ соединения проводов. Для подключения используйте только подходящие наконечники.

Обязательно обжимайте многожильный провод или используйте жесткий одножильный кабель.

Работа электрощита

Работа правильно собранного распределительного щита не представляет сложности. Следует понимать, что вам придется периодически обслуживать агрегат, проверяя работоспособность автоматических выключателей и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и запереть дверь на ключ.
