Сборка электрощитов: пошаговое руководство по выбору и монтажу — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно собрать электрощит для дома или квартиры. Какие компоненты необходимы для сборки электрощита. Как выбрать автоматы и УЗО для электрощита. Как рассчитать количество модулей в электрощите. Какие правила безопасности нужно соблюдать при сборке электрощита.

Содержание

Что такое электрощит и для чего он нужен

Электрощит — это устройство, предназначенное для приема, распределения и учета электроэнергии в жилых и промышленных зданиях. Основные функции электрощита:

Прием электроэнергии от внешней сети
Распределение электроэнергии по группам потребителей
Защита электропроводки от коротких замыканий и перегрузок
Контроль качества поступающей электроэнергии
Обеспечение электробезопасности

Правильно собранный электрощит — это основа безопасной и надежной системы электроснабжения дома или квартиры. Именно поэтому к его сборке нужно подходить ответственно, соблюдая все нормы и правила.

Основные компоненты электрощита

Стандартный электрощит состоит из следующих основных элементов:

Корпус щита
Вводной автомат
Счетчик электроэнергии
Автоматические выключатели
УЗО (устройства защитного отключения)
Дифференциальные автоматы
DIN-рейки для крепления оборудования
Шины N и PE
Проводники для соединения элементов

При сборке важно правильно подобрать все компоненты по мощности и характеристикам, чтобы обеспечить надежную защиту и распределение электроэнергии.

Как рассчитать количество модулей в электрощите

Расчет необходимого количества модулей — важный этап при выборе электрощита. Для этого нужно:

Подсчитать количество всех планируемых к установке устройств (автоматов, УЗО и др.)
Узнать количество модулей, занимаемых каждым устройством
Сложить полученные значения

Добавить 20-30% запаса на будущее расширение

Например, для типовой квартиры часто требуется щит на 24-36 модулей. Для частного дома может понадобиться щит на 54-72 модуля. Лучше выбрать щит с запасом по количеству мест.

Выбор автоматических выключателей для электрощита

Автоматические выключатели (автоматы) — важнейшие элементы защиты в электрощите. Как правильно их выбрать?

Номинальный ток: должен соответствовать расчетной нагрузке линии с запасом 20-30%
Отключающая способность: не менее 4,5 кА для бытовых сетей
Кривая отключения: тип B для освещения, тип C для розеточных групп
Количество полюсов: однополюсные для однофазных и двухполюсные для двухфазных линий
Производитель: желательно выбирать изделия известных брендов

Важно правильно рассчитать номиналы автоматов для каждой группы потребителей. Для этого суммируется мощность всех приборов в группе и по формуле I = P / U определяется расчетный ток.

Зачем нужны УЗО в электрощите

УЗО (устройства защитного отключения) обеспечивают защиту от поражения электрическим током. Их обязательно устанавливают:

На вводе в квартиру/дом (основное УЗО)
На розеточные группы
На линии, питающие ванную, кухню, уличные розетки
На отдельные мощные потребители (бойлер, стиральная машина и т.д.)

Основные параметры при выборе УЗО:

Номинальный ток: должен быть не меньше, чем у защищаемого автомата
Ток утечки: 10 мА для «влажных» помещений, 30 мА для обычных
Тип: АС для бытовых цепей, А для цепей с электроникой

УЗО значительно повышают электробезопасность, поэтому их установка крайне желательна во всех современных электрощитах.

Пошаговая инструкция по сборке электрощита

Сборка электрощита своими руками — ответственный процесс, требующий знаний и аккуratности. Основные этапы:

Подготовка корпуса щита (разметка отверстий, установка DIN-реек)
Монтаж шин N и PE
Установка вводного автомата и счетчика
Монтаж групповых автоматов и УЗО
Прокладка соединительных проводников
Маркировка линий
Проверка надежности соединений
Установка крышки щита

При сборке важно строго соблюдать схему электрощита и правила электробезопасности. Все работы проводятся только при отключенном напряжении. После сборки обязательно проводится проверка работоспособности всех защитных устройств.

Правила безопасности при сборке и эксплуатации электрощита

Электрощит — это источник повышенной опасности, поэтому при работе с ним нужно соблюдать ряд правил:

Все работы по сборке и обслуживанию проводить только при отключенном напряжении
Использовать качественные инструменты с изолированными рукоятками

Проверять целостность изоляции всех проводников
Не превышать допустимую нагрузку на элементы щита
Регулярно проводить визуальный осмотр щита на предмет повреждений
Не допускать попадания влаги внутрь щита
Ограничить доступ к щиту детей и посторонних лиц

Соблюдение этих простых правил поможет обеспечить безопасную и долговременную эксплуатацию электрощита. При возникновении любых сомнений лучше обратиться к квалифицированному электрику.

Электрические щиты. Виды и назначение. Монтаж и особенности

Электроэнергия, дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

Назначение

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы. Это уже устройства с большими возможностями переключения энергии. Они работают с разными категориями стационарных электроприборов.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Виды электрических щитов

Существуют различные классы электрощитов. Они разделяют их конструкции, прежде всего, по целевому назначению. Такой вид оборудования, как электрощиты, может обеспечивать электричеством одну квартиру, либо несколько разных потребителей энергии.

Также щиты делятся по методу монтажа и материалу конструкции. По первому фактору наиболее популярны обычные подвесные и настенные конструкции. В эксплуатации очень удобны электрощиты, которые встраиваются в нишу стены. Но установка такого щита не всегда подходит по условиям расположения.

Если рассматривать материалы, из которых изготавливают электрощиты, то чаще всего изготовители комбинируют несколько материалов, например, металл с пластиком. Металлические щиты зарекомендовали себя надежными конструкциями, проверенными временем. Однако, новые материалы и композиты, появившиеся в последнее время, не хуже металла по долговечности и прочности, а в чем-то даже превосходят его. Существенной разницы между электрощитами из разных материалов не имеется.

Чтобы лучше понять назначение электрощитов в сети, рассмотрим их иерархию по типам, видам и подвидам.

Главный распределительный щит

Этот щит (ГРЩ) служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок, коротких замыканий в электрических сетях. В дереве иерархии ГРЩ расположен на самом верху. Главный щит обычно находится на участке трансформаторной подстанции, либо на производстве или в котельной.

Вводное распредустройство

Это устройство (ВРУ) служит для приема питания сети от силового кабеля, и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий, перегрузок при авариях. В него входит система конструкций и электротехнической автоматики. Вводный электрощит располагают обычно в цехах производства, на вводе зданий общественных организаций, жилых домов.

Аварийный ввод резерва

Щит резервного ввода (АВР) укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию. Он применяется во многих местах: коммунальных зданиях, коттеджах, на производстве.

Этажный электрощит

Электрические щиты на этажах зданий (ЩЭ) служат для распределения подачи электричества по квартирам на одном этаже.

ЩЭ обычно разделен на 3 отсека:

Отсек распределения (автоматические устройства для групп потребителей).
Учетный отсек (счетчики энергии).
Отсек абонента (домофон, радио, телевидение, телефон).

Квартирный щит

Чаще всего такой квартирный щит (ЩК) находится в квартире возле входа, обычно в прихожей. Главным его назначением является учет энергии электрического тока, распределение электричества по линиям квартиры для питания в разных комнатах и для разных бытовых устройств. Модули автоматических устройств, расположенные в квартирном щитке, защищают сеть от коротких замыканий и перегрузок.

Квартирные распредщиты делятся по типу установки:

Внутренние.
Накладные.

По материалу изготовления:

Пластиковые.
Металлические.

Виды квартирных электрощитов по назначению:

Учетный (ЩКУ).
Распределительный (ЩКР).

Щит освещения

Осветительный щит располагают практически во всех существующих зданиях, оснащенных приборами освещения, для редких переключений осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.

Электрические щиты освещения делятся:

Щиток освещения с выключателем (ОЩВ).
Щит освещения встраиваемый (утапливаемый) с выключателем (УОЩВ).

Щит управления

Этот вид щита (ЩУ) предназначен для осуществления управления автоматическими устройствами, отвечающими за приводы механизмов: отопления, сигнализации, вентиляции и т.д. Регулировка значений свойств производится вручную.

Щит автоматики

Этот вид щитка вмещает в себя программные контроллеры, следящие за функционированием приводов различных механизмов и систем.

Щит бесперебойной подачи

Этот щит (ЩБП) обеспечивает питание электричеством приборов и устройств систем управления, вычислительной техники, медицинского оборудования, и других систем, которые должны быть обеспечены постоянным питанием электроэнергией, и относящиеся к 1 категории электроснабжения.

Мы рассмотрели только некоторые электрические щиты, применяющиеся в электросетях, но их бывает еще много видов.

Сборка щита

Установочные работы по монтажу электрических щитов обычно начинаются со сборочной операции основной конструкции. Существуют щитовые устройства в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще применяются укомплектованные панели, а для них уже разрабатывается проект и схема сборки.

Сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное число участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов, с учетом возможности выполнения дополнительных отверстий.

Далее монтируются установочные рейки, шины заземления, монтажные кронштейны. Составляющие части щитка могут быть разными. Это зависит от вида распределительного щита. Но главное в сборке – это подготовка для окончательной установки.

Монтаж

От типа конструкции щита зависит и способ установки. Основную трудность вызывает конструкция встраиваемого электрического щита, так как для него нужно в стене выдалбливать пространство, необходимое для его установки.

После выдалбливания ниши в стене, щит устанавливают на место и закрепляют специальными кронштейнами. Заранее, перед выбором расположения щита рассчитывают возможность доступа к электропроводке. После окончательной установки осуществляют подключение к питанию и потребляющей нагрузке.

Внутрь щита заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, при этом учитывают размещение автоматических выключателей, их конфигурацию. Когда электропроводка соединена со всеми устройствами щитка, после этого производят подключение нагрузки потребителей и электроустановок. Далее, по очереди включаются все линии, для проверки работоспособности сети.

Ограничение доступа

При эксплуатации электрических щитов необходимо соблюдать правила электробезопасности. Их нужно выполнять и при установке щита. При монтаже в общественном помещении предусматривают ограждения и изоляцию токоведущих частей. Доступ к элементам распределительного щита защищается ограждениями, закрытыми на замок.

Распределение электрической энергии во все времена было одной из ответственных операций. От нее зависит эффективность расхода энергии, стабильность снабжения питанием потребителей. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические щиты.

Ассортимент бытовых устройств постоянно растет, поэтому распределительные щиты также должны модернизироваться, и расширять функциональные задачи. Увеличивается популярность моделей, которые рассчитаны на компоновку устройств внутри щита для индивидуального применения.

Так, применяя соединения резьбой, установочную панель щита можно оснастить практически любыми устройствами и модулями.

Сборка и монтаж электрического щита своими руками

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. Цель нашей статьи – это небольшой ликбез и конкретные рекомендации, которые, возможно, помогут.

Сборка и монтаж электрического щита своими руками

Что такое электрический щит и для чего он нужен?

Содержание статьи

1 Что такое электрический щит и для чего он нужен?
2 Принципы распределения электричества по группам
- 2.

  1 Видео: Электропроводка. Как разделить на группы
3 Составление схемы электрического щита
4 Необходимо ли УЗО в электрическом щите?
5 Как рассчитать количество мест в электрическом щите?
- 5.1 Пример расчета количества мест в электрическом щите
6 Как выбрать хороший электрический щит
7 Как выбрать модульное оборудование в электрический щит?
- 7.1 Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте
8 Сборка и монтаж электрического щита
- 8.1 Монтаж корпуса электрического щита
- 8.2 Организация ввода кабелей в электрический щиток
- 8.3 Разделка кабелей внутри электрического щита
- 8.4 Защита внутренностей электрического щита от ремонтно-отделочных работ
- 8.5 Предварительная сборка электрощита на рамке
  - 8.5.1 Варианты компоновки модульных устройств в электрическом щите
  - 8.5.2 Принципы монтажа модульных устройств в электрическом щите
  - 8. 5.3 Преимущества монтажного провода ПВ3 перед ПВ1
  - 8.5.4 Видео: Опрессовка провода наконечниками
  - 8.5.5 Монтаж и коммутация модульных устройств
  - 8.5.6 Необходимо ли реле контроля напряжения?
  - 8.5.7 Видео: Подключение реле контроля напряжения
  - 8.5.8 Что такое неотключаемые линии в электрическом щите?
  - 8.5.9 Видео: Неотключаемые линии в электрическом щите
- 8.6 Окончательный монтаж электрического щита. Подключение групп потребителей
- 8.7 Пусконаладочные работы
9 Эксплуатация электрического щита
10 Заключение
11 Видео: Сборка силового Щита (с описанием процесса)
12 Видео: Обзор электрического щита квартиры

Под термином электрический щит могут скрываться другие понятия. Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток. Суть этого устройства от названия не меняется.

Для чего же он предназначен?

Во-первых, электрический щит должен принять энергию от внешнего источника.
Во-вторых, щит распределяет энергию по группам потребителей.
В-третьих, это устройство должно защитить электропроводку от коротких замыканий и высоких токовых нагрузок.
В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают другие устройства.
И, наконец, электрический щит должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрическому щиту должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно.

Перейдем к делу.

Принципы распределения электричества по группам

Естественно, что электричество, приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.

Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.

Автоматическими выключателями на 16 А защищаются все розеточные линии

Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2 и автоматического выключателя с номиналом 32 Ампера.

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии

Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм2, находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм2. По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм2 уже критично, а для сечения в 1,5 мм2 является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Видео: Электропроводка. Как разделить на группы

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

Однолинейная схема электрического щита может показаься непонятной только вначале

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Селективное УЗО

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В таком виде схема электрощита более понятна

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Необходимо ли УЗО в электрическом щите?

Однозначный ответ на этот вопрос только один – да, оно необходимо! Все силовые выделенные линии и розеточные тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

Для силовых и розеточных линий следует выбирать УЗО с дифференциальным током срабатывания 30 мА. Причем номинальный рабочий ток УЗО не должен быть меньше, чем у автомата, а лучше на ступень больше.
В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматическими выключателями. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
Применение дифференциальных автоматов, то есть тех, кто объединяет в себе функции автоматических выключателей и УЗО, не оправдано с экономической точки зрения. Лучше приобретать их отдельно. Дифавтоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах.

Дифференциальный автомат объединяет в себе функции УЗО и автоматического выключателя

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Как рассчитать количество мест в электрическом щите?

Все оборудование, которое монтируется в современный электрический щит, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автоматический выключатель, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

Авторы статьи настоятельно рекомендуют не пожалеть 3 места и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Пример расчета количества мест в электрическом щите

Для более полного понимания расчета приведем пример схемы и сделаем расчет количества модулей в простом электрическом щите, схема которого представлена на рисунке.

Пример простой схемы электрического щита

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм2. Подсчитаем количество модулей.

На вводе двухполюсный автомат 2 модуля.
Далее счетчик +6 модулей, в итоге 8.
Два УЗО +4 места, в итоге 12.
Шесть автоматов однополюсных, значит 12+6=18 мест.
Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE обычно входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

В деревянных домах целесообразно применять электрические щиты наружной установки

Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

Встраиваемый электрический щит

По материалу корпуса электрические щиты подразделяются на:

Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

Такие электрические щиты могут стать украшением интерьера

В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
- В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
- Организация и фиксация входящих кабелей.
- В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
- Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
- В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Как выбрать модульное оборудование в электрический щит?

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты выровнены и радуют одной цветовой гаммой.

Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично

Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм2 или 6 мм2. Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.
Для соединения модульных устройств между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.

Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж

Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.
Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.

Кросс-модуль в изолированном корпусе

Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все устройства на месте, особенно когда работа будет вестись довольно жесткимПВ1 или ПВ3.
Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты.
Для фиксации кабелей и организации проводов внутри щитка необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы смонтировать корпус электрощита необходимо:

Иллюстрация	Описание действий
	Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
	К плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.
	Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
	Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.
	Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
	На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
	Перфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
	Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
	Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку обычно там есть для этого специальные места, которые необходимо предварительно высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Организация ввода кабелей в электрический щиток

Этому вопросу е всегда уделяют достаточно внимания, хотя правильная организация ввода кабелей в щиток в дальнейшем сильно облегчит монтаж модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

Съемная крышка кабельного ввода — верный признак хорошего щита

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Обычно они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж очень неудобным. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

Фиксация входящих кабелей алебастром — не самое лучшее и современное решение

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

После снятия заглушки в щиток заводится, прежде всего, кабель ввода, причем так, чтобы место ввода было ближе всего к автомату ввода. Обычно это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
Кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.

Фиксация кабелей на входе в хороший щиток

Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
Аналогично вводятся в щиток и маркируются все кабели.
После фиксации всех кабелей прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет чаще всего насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.

вырезание отверстий под кабель в съемной крышке

Заглушки устанавливаются на свои места и крепятся винтами.

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

Образцовая организация входа кабелей в электрический щит

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

Процесс снятия оболочки с кабеля NYM

Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
Все операции повторяются для всех кабелей

В итоге общая картина после разделки должна выглядеть примерно так.

Разделанные и временно промаркированные кабели в электрическом щите

Защита внутренностей электрического щита от ремонтно-отделочных работ

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.

Внутренности щитка защищены картонной крышкой

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Предварительная сборка электрощита на рамке

Интернет пестрит фотографиями и статьями о том, как довольные электрики собирают электрические щиты уже установленные на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм2. И происходит все это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

Варианты компоновки модульных устройств в электрическом щите

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.

Линейная схема компоновки УЗО и автоматических выключателей

Групповая схема. Первым традиционно идет выключатель нагрузки или автомат ввода, а за ним расставляются автоматические выключатели так, как они изображены на однолинейной схеме слева-направо. Если автомати

Цены — Сборка электрических щитов

Монтаж кабеля к потребителям (2-3 жилы)
Кабель 3-х жильный сечением до 2,5 мм2 (на скобах)	м. п.	65,00
Кабель 3-х жильный сечением до 4 мм2 (на скобах)	м.п.	79,00
Кабель 3-х жильный до 2,5 мм2 (под плинтусом)	м.п.	60,00
Кабель 3-х жильный сечением до 2,5 мм2 *(при монтаже в гофре или трубе или коробе)	м.п.	45,00
Кабель 3-х жильный сечением 4 мм2 (при монтаже в гофре или трубе или коробе)	м.п.	65,00
Кабель 3-х жильный сечением 6 мм2 (при монтаже в гофре или трубе или коробе)	м.п.	85,00
Кабель 3-х жильный сечением 10 мм2 (при монтаже в гофре или трубе или коробе)	м.п.	105,00
Затяжка кабеля (провода) в Гофру, ПВХ-трубу
гофра ПВХ до Ø20 мм (цена за 1 кабель)	м.	28,00
гофра ПВХ до Ø32 мм (цена за 1 кабель)	м.	30,00
гофра ПВХ до Ø50 мм (цена за 1 кабель)	м.	45,00
Труба ПВХ, ПНД, PPR до Ø20 мм	м.	30,00
Труба ПВХ, ПНД, PPR до Ø32 мм	м.	40,00
Труба ПВХ, ПНД, PPR до Ø50 мм	м.	45,00
Затяжка кабеля в металлорукав \ нержавейка\ВГП-труба
Металлорукав до Ø20 мм (включительно)	м.п.	45,00
Цены на штробление
Штробление в гипсолите, пеноблоке размером до 20х20 (включительно)	м.	180,00
Штробление в кирпиче, размером до 20х20 (включительно)	м.	180,00
Штробление в бетоне размером до 20х20 (включительно)	350,00
Штробление в гипсолите, пеноблоке размером до 40х40 (включительно)	м.	190,00
Штробление в кирпиче, размером до 40х40 (включительно)	м.	350,00
Штробление в бетоне размером до 40х40 (включительно)	м.	600,00
Изготовление и монтаж гильз (для «проколов» в стенах)
Изготовление и монтаж ПВХ гильзы до Ø100мм, длинной до 400мм ( без высверливания отверстия)	шт.	200,00
Изготовление и монтаж СТАЛЬНОЙ гильзы до Ø60мм, длинной до 400мм ( без высверливания отверстия)	шт.	300,00
Изготовление и монтаж СТАЛЬНОЙ гильзы до Ø100мм, длинной до 400мм ( без высверливания отверстия)	шт.	480,00
Подрозетники. Высверливание отверстий, (без установки)
В гипсокартоне, два слоя до Ø75 мм (включительно)	шт.	100,00
В кирпиче до Ø75 мм (включительно)	шт.	170,00
В бетоне до Ø68 мм (включительно)	шт.	280,00
В бетоне до Ø75 мм (включительно) или до Ø68 мм в усиленном бетоне	шт.	350,00
В пеноплокес или гипсокартоне четыре слоя до Ø75 мм (включительно)	шт.	130,00
В кирпиче, дереве углубленные до Ø75 мм (включительно)	шт.	180,00
В бетоне углубленные до Ø75 мм (включительно)	шт.	370,00
Установка подрозетников (в готовой лунке)
Установка подрозетника в гипсокартоне	шт.	50,00
Установка подрозетника в бетоне, кирпиче, гипсолите, пеноблоке 80х80х60 мм	шт.	50,00
Установка распаечных коробок НЕ гермитичных (внутри помещений)
Накладной (до 80х80) на ГКЛ или дереве	шт.	150,00
Накладной (до 80х80) на кирпиче	шт.	180,00
Накладной (80х80) на бетонне	шт.	200,00
Накладной (от 100х100х60) на ГКЛ, дереве или пеноблоке	шт.	150,00
Накладной (от 100х100х60) на кирпиче	шт.	180,00
Накладной (от 100х100х60) на бетоне	шт.	200,00
Встроенной, круглой (в готовой лунке) до Ø80 мм	шт.	50,00
Установка распаечных коробок гермитичных	шт.
Накладной, гермитичной (до 100х100х60) на ГКЛ, дереве или пеноблоке. На улице или внутри помещения.	шт.	250,00
Накладной, гермитичной (от 100х100х60) на ГКЛ, дереве или пеноблоке. На улице или внутри помещения.	шт.	350,00
Соединение проводов
С помощию клемников, типа WAGO (до 2,5 мм2) не более 8 проводов	1 узел	50,00
С помощию клемников, типа WAGO (до 4 мм2) не более 4 проводов	1 узел	100,00
Пайка соединения одножильного	1 узел	100,00
Пайка пучка кабеля (медного)	1 узел
Обжимка соединеия гизьзами ТМЛ, ГМЛ (усилие пресса — 5 тонн). С изоляцией терм. усад. трубкой и изолентой	1 провод	100,00
Обжимка соединеия гизьзами ГМЛ. Ниже уровня грунта. (усилие пресса — 5 тонн). . С изоляцией терм.усад. трубкой и изолентой + гермитизация клеевой термоусадкой.	1 провод	380,00
Сварка жесткой скрутки (медного)	1 узел	170,00
Сборка распаячной коробки ( на клемниках, типа WAGO) до 5 кабелей х 3 провода	1 узел	150,00
Сборка распаячной коробки (сварка, или ГМЛ) до 2,5 мм.кв. До 5 кабелей х 3 провода	1 узел	350,00
Сборка распаячной коробки (сварка, или ГМЛ) до 4 мм.кв. До 3 кабелей х 5 проводов	1 узел	650,00
Сборка распаячной коробки (сварка, или ГМЛ) до 6 мм.кв. До 3 кабелей х 5 проводов	1 узел	950,00
Монтаж ВВОДНОГО силового кабеля
Прокладка БРОНИРОВАННОГО кабеля в подготовленной штробе	м.	280,00
Прокладка кабеля в готовой траншее (до 10 мм2) Кабели: ПвБп,ВБШв, ААБл и др. с ленточной броней	140,00
Прокладка кабеля в готовой траншее (до 16 мм2) Кабели: ПвБп,ВБШв, ААБл и др. с ленточной броней	м.	180,00
Прокладка кабеля воздушным путем на тросу (до 10мм2). Кабель затягивается в гофро-трубу и подвязывается к несущему тросу стяжками (чере 30-40см.)	м.п.	150,00
Прокладка кабеля в замле в ПВХ трубах	м.п.	100,00
Монтаж СИП 2х16 (на опоры)	м.	45,00
Монтаж СИП 4х16 (на опоры)	м.	60,00
Крепление вводного кабеля (до 16 кв.мм) на фасаде здания на крюк или кронштейн ( с установкой крепления)	шт	1000,00
Монтаж кабеля к потребителям (4-5 жилы)
Кабель 4(5)-ти жильный сечением до 2,5 мм2 *(при монтаже в гофре или трубе или коробе)	м. п.	55,00
Кабель 4(5)-ти жильный сечением до 4 мм2 *(при монтаже в гофре или трубе или коробе)	м.п.	85,00
Кабель 4(5)-ти жильный сечением до 6 мм2 *(при монтаже в гофре или трубе или коробе)	м.п.	105,00
Кабель 4(5)-ти жильный сечением до 10 мм2 *(при монтаже в гофре или трубе или коробе)	м.п.	150,00
Монтаж проводов
Провод 1 жильный сечением до 4 мм2 (монтаж гофры, скоб — не входит в стоимость)	м.	30,00
Провод 1 жильный сечением до 6 мм2 ( монтаж гофры, скоб — не входит в стоимость)	м.	45,00
Провод 1 жильный сечением до 10 мм2 ( монтаж гофры, скоб — не входит в стоимость)	м.	65,00
Монтаж слаботочных линий
Кабель UTP (интернет), ТВ (Антенна), телефонный	м.	35,00
Прокладка мультикабеля для систем видеонаблюдения	1 м.	40,00
Прокладка кабеля РК-75 для систем видеонаблюдения	1 м.	25,00
Прокладка кабеля ШВВП 2х0,75	1 м.	25,00
Прокладка кабеля UTP 4х2х0,52 (Internet)	1 м.	40,00
Монтаж Кабель-Канала (короба) по дереву
Кабель канал до 25х16 (включительно)	м.п.	60,00
Кабель канал до 60х40 (включительно)	м.п.	90,00
Кабель канал до 100х60 (включительно)	м.п.	180,00
Монтаж Кабель-Канала по ГКЛ,пеноблоку,гипсолиту
Кабель канал до 25х16 (включительно)	м.п.	90,00
Кабель канал до 60х40 (включительно)	м.п.	100,00
Кабель канал до 100х60 (включительно)	м.п.	250,00
Монтаж Кабель-Канала по кирпичу, камню
Кабель канал до 25х16 (включительно)	м. п.	90,00
Кабель канал до 60х40 (включительно)	м.п.	100,00
Кабель канал до 100х60 (включительно)	м.п.	250,00
Монтаж Кабель-Канала по бетону
Кабель канал до 25х16 (включительно)	м.п.	100,00
Кабель канал до 60х40 (включительно)	м.п.	130,00
Кабель канал до 100х60 (включительно)	м.п.	250,00
Сквозное сверление в ДЕРЕВЕ L- 100-230мм. (цена отв.)
Сквозное сверление Ø16-22 мм	1 отв	240,00
Сквозное сверление Ø22-28 мм	1 отв	310,00
Сквозное сверление Ø32-50 мм	1 отв	520,00
Сквозное сверление Ø51-72мм	1 отв	980,00
Сквозное сверление в ДЕРЕВЕ L- 235-300мм. (цена отв.)
Сквозное сверление Ø16-22 мм	1 отв	300,00
Сквозное сверление Ø22-28 мм	1 отв	400,00
Сквозное сверление Ø32-50 мм	1 отв	650,00
Сквозное сверление Ø51-72мм	1 отв	1300,00
Сквозное сверление (КАМЕНЬ-БЕТОН) L- до 300мм. (цена шт.)
Сквозное сверление стены 250-300мм пеноблоке Ø16-20 мм	1 отв	90,00
Сквозное сверление стены 250-300мм в кирпиче Ø16-20 мм	1 отв	120,00
Сквозное сверление стены 250-300мм в бетоне Ø16-20 мм	1 отв	320,00
Сквозное сверление стены 250-300мм в усил. бетоне Ø16-20 мм	1 отв	450,00
Сквозное сверление стены 250-300мм пеноблоке Ø32-40 мм	1 отв	160,00
Сквозное сверление стены 250-300мм в кирпиче Ø32-40 мм	1 отв	200,00
Сквозное сверление стены 250-300мм в бетоне Ø32-40 мм	1 отв	350,00
Сквозное сверление стены 250-300мм в усил. бетоне Ø32-40 мм	1 отв	600,00

сборка и расключение установки на 220 В

Любое жильё, офисные или производственные помещения оборудованы множеством потребителей электроэнергии. Для того чтобы она дошла до конечной точки, создаётся и прокладывается схема электропитания объекта. Перед началом прокладки любой проводки кабелей определяется место для монтажа распределительного щита, который является сердцем для энергетической кровеносной системы. Он выполняет защитную, учётную и разделяющую питание на потоки функцию.

Назначение электрощита

Все электротехнические изделия, относящиеся к такому виду, будь то главный, распределительный или групповой, служат одним целям:

Обеспечение получения электричества с вводного источника.
Разделение потоков напряжения по отдельным линиям.
Чёткая и своевременная реакция на неисправности в сети.
Защита от поражения током.
Некоторые устройства выполняют учётную функцию.

Эти задачи возложены на довольно компактное приспособление, укомплектованное необходимыми устройствами. Все правила и требования к нему регламентируются ГОСТом и ПУЭ.

Формирование электрических линий

Разделение схемы электропроводки на отдельные группы преследует несколько целей. Во-первых, это чёткость и селективность в реагировании устройств защиты. Это позволяет обесточить в случае неисправности не весь объект, а только аварийный. Во-вторых, распределение мощностей позволяет снизить затраты на проведение электромонтажных работ путём выбора кабеля меньшего сечения.

Имеется несколько рекомендаций по разделению электропотоков:

В отдельную группу собираются энергоёмкие потребители с индивидуальной мощностью свыше двух киловатт. Это подключение автоматических устройств для стирки и мытья посуды, электродуховок, бойлеров. Монтаж ведётся гибким кабелем не менее двух с половиной квадрат сечением и подсоединяется к шестнадцати амперному автомату.
Если имеются более мощные потребители, для них выделяется отдельная питающая нитка и группа в РЩ. Сечение кабеля увеличивается до четырёх квадратных миллиметров, автоматический выключатель — до 20 ампер.
Сварочные аппараты требуют установки отдельного поста с автоматом номиналом не менее 32 ампер и сечением кабеля от шести квадрат в меди.
Для каждого помещения выполняются линии розеток. Если существует заземляющий контур, проводка ведётся трёхжильным кабелем сечением 1,5-2,5 квадрата. Номинал автомата подбирается с расчётом количества и мощности будущих потребителей. Как правило, 10 ампер хватает.
Освещение также ведётся отдельно. С применением новейших светодиодных приборов нагрузка на такую поводку существенно снизилась, поэтому кабель выбирают с сечение жилы до 1,5 квадрат, автомат 6 ампер. Все требования также изложены в соответствующих документах.

Разновидности устройств

По части материала, используемого при изготовлении, это металл и пластик. Пластиковые легче и белее привлекательны на вид. Металлические более надёжны. С внедрением новых технологий окраски дизайн железных шкафов заметно улучшился и вписывается в интерьер современного жилища.

По методу установки они бывают внешними и встроенными. Навесные шкафы занимают больше места. Среди производителей широко представлена продукция Легран, Шнайдер Электрик, Интерэлектрокомплект. Практически всё оборудование изготавливается в нашей стране на высокотехнологичном оборудовании.

Комплектуются щиты шинками PE и N для земли и нуля, а также DIN-рейкой, на которую ставятся автоматы, УЗО, счётчики.

Разработка принципиальной схемы

Любое серьёзное начинание стартует с составления плана. В этом случае разрабатывается однолинейная схема расключения электрического щитка. Это можно сделать самому, имея навыки электромонтажа, но лучше обратиться к специалисту. На таком чертеже количество вертикальных линий соответствует числу выделенных групп. На рисунке указываются также подобные устройства:

Вводное автоматическое устройство. Его номинал рассчитывается исходя из номиналов всех входящих автоматических выключателей с резервом в 20 процентов.
Вводное устройство защитного отключения. Его также выбирают с запасом по номиналу.
Групповые автоматические выключатели и УЗО.
Рубильник отключения нагрузки.

Все электротехнические устройства обозначаются условными знаками, предписанными ГОСТом с указанием их характеристик.

Комплектующие для монтажа

Для полноценного обеспечения жилья энергоресурсами, оптимальным защитным комплексом и системой учёта необходимо сформулировать требования к составу оборудования внутри щита.

Выбор корпуса

Для небольших квартир лучше всего подойдёт установка скрытого распределительного устройства. Материал изготовления и дизайнерские изыски в этом случае роли не играют.

Для жилья, оборудованной большим количеством энергоёмкой техники и соответственно разветвлённой сетью проводов, неплохо приобрести шкаф с разборными стенками и съёмными DIN — рейками. Длина такой рейки должна обеспечивать установку всех устройств с запасом на вероятные дополнительные подключения в будущем.

Приборы защиты и отключения

Любое устройство, входящее в состав шкафа распределения питания, подбирается по соответствующим характеристикам:

Быстрота реагирования для автоматов.
Величина отключающего тока для УЗО.
Номинал по силе тока.
Для контакторных устройств частотная характеристика для срабатывания.

Всё оборудование подбирается конкретно по каждой группе потребителей. Главное, чтобы они были гармоничны. Дисбаланс в пользу линейных выключателей приведёт к аварийной ситуации на всём объекте. Это связано с повышенным порогом срабатывания вводной аппаратуры и большим временным интервалом на отсечку.

Независимое групповое отключение обеспечивает селективность защиты. Это достигается двумя способами. Во-первых, номинальный ток автоматов нижнего уровня, групповых, должен быть меньше, чем у вводного. Во-вторых, если в составе группы имеются автоматы одинакового номинала, то скорость срабатывания низшего устройства должна обеспечивать его первоочередное отключение.

При выборе характеристик УЗО нужно отталкиваться от того, что это устройство довольно дорогое и устанавливать его надо в комплексе с автоматическим выключателем, данные которого позволяют обеспечить его отключение раньше. Включение в схему электропитания рекомендуется для следующих помещений:

Санитарно — технические кабины.
Отдельные линии для мощных потребителей энергии.
Комнаты для детей.

Для таких потребителей подойдёт УЗО с показателями от 10 до 30 миллиампер. Для защиты от пожара рекомендуется ставить модификации с током срабатывания в диапазоне от 100 до 300 миллиампер.

Дополнительные приспособления

Как правило, в комплекте уже имеется минимальный набор для монтажа. Однако под индивидуальные потребности подготовить оборудование невозможно. Придётся кое-что докупить самостоятельно.

Самый необходимый аксессуар — это DIN-рейка. На неё крепится основное и вспомогательное оборудование. Она может быть одна или несколько, всё зависит от масштабности проекта. По вместимости она должна согласовываться с габаритами щита и количеством устройств. Необходим резерв. Для обеспечения изоляции от корпуса планки крепится через специальные диэлектрические прокладки.

Также требуют изолированной установки различные клеммники для соединения токоведущих частей. Они должны обеспечивать надёжное присоединение проводников. Хорошо, если они закрыты прозрачной крышкой для защиты от случайного касания. Через неё можно увидеть нагрев соединений в случае ослабления клеммных зажимов. Существуют модели для монтажа на DIN-рейку.

Для объединения нескольких проводов в группу для последующего подключения к одному присоединению имеются специальные двух и более позиционные обжимные наконечники.

Приобретением специальных гребёнок можно подключить несколько устройств к одному источнику питания. Они просты в монтаже, обеспечивают надёжное контактное соединение и экономят место в щитке. А также их применение позволяет наглядно увидеть всю схему, что сложно проследить при большом количестве проводов.

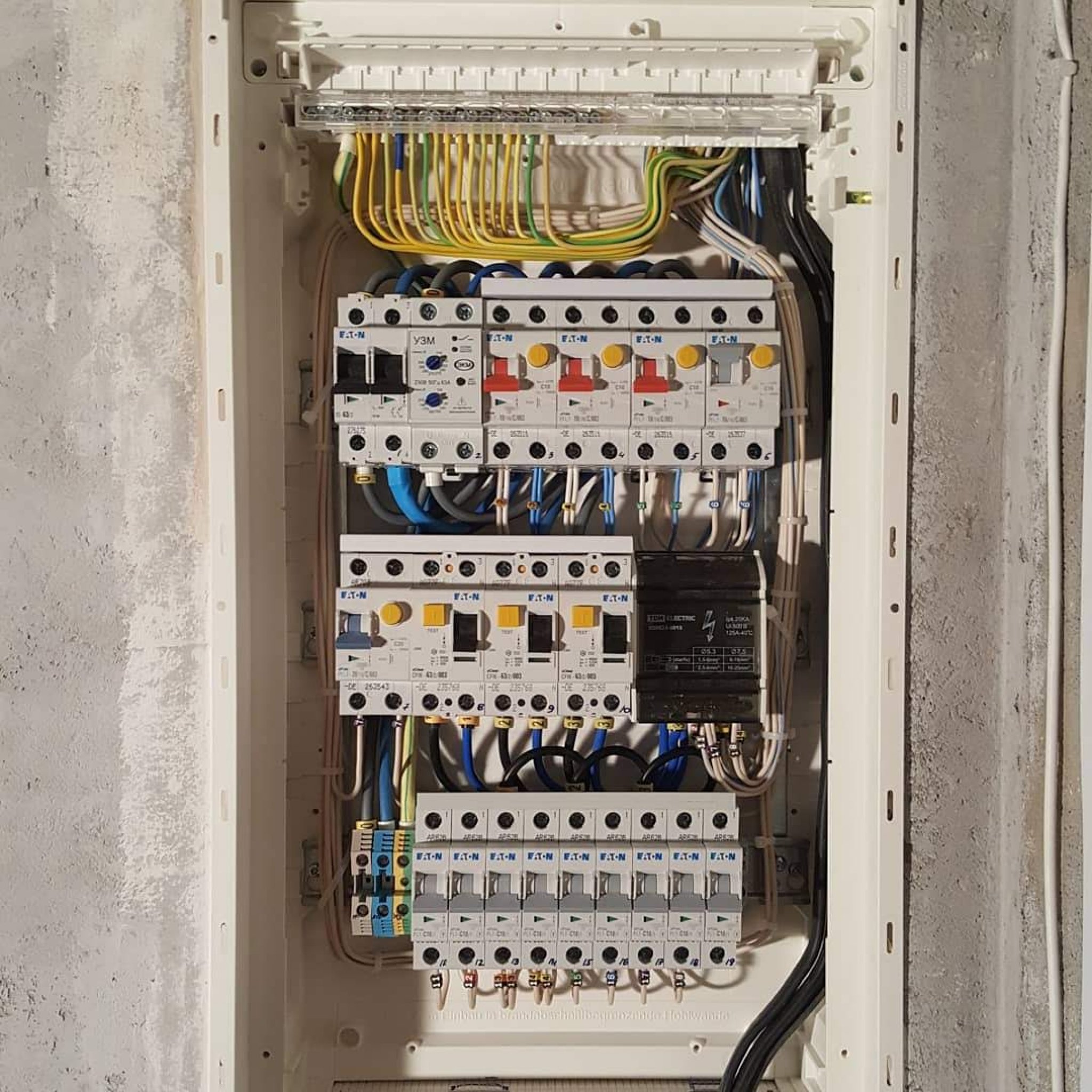

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
- Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
- Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
- Прикручиваются петли для монтажа.
Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
Изгибы — под углом 90 градусов.
Жилы оголяются примерно на 10 миллиметров.
На гибкий провод обжимают наконечники.
Все соединения плотно протягиваются.
По неписаным правилам ввод подключается сверху, потребители снизу.
Не зачищенные области проводов не должны зажиматься в клеммниках.
Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

монтаж, подключение, сборка в Санкт-Петербурге (СПб)

Услуги электрика и электромонтажные работы в каждом районе Санкт-Петербурга (СПб) и пригороде Питера.

Обслуживание: Многоквартирный дом. Однокомнатная, двухкомнатная, трёхкомнатная, четырёхкомнатная квартира.Коммунальная квартира и общежитие (комната в отдельности). Таунхаус. Частный дом, коттедж, дача. Деревенский дом. Баня, сауна, джакузи, бассейн.

Черная речка, Литейный, Морские ворота, Прометей, Георгиевский, Константиновское, Северный, Васильевский, Южно-Приморский, Юнтолово, Морской, Дачное, Купчино, Обухово, Аптекарский остров, Урицк, Горелово, Малая Охта, Балканский, Юго-Запад, Коломяги, Гавань, Ульянка, Новоизмайловское, Большая Охта, Гражданка, Ломоносов, Чкаловское, Оккервиль, Лахта-Ольгино, Лиговка-Ямская, Невский, Пискаревка, Введенский, Автово, Ржевка, Полюстрово, Шувалово-Озерки, Семёновский, Парнас, Красненькая речка, Финляндский, Невская застава, Озеро Долгое, Народный, Сосновское, Ивановский, Звёздное, Сампсониевское, Гагаринское, Волковское, Остров Декабристов, Владимирский, Московская застава, Княжево, Сенной, Измайловское, Дворцовый, Петровский, Нарвский, Правобережный, Сосновая поляна, Екатерингофский, Коломна, Посадский, Смольнинское, Светлановское, Яблоновка, Весётый посёлок, Академическое, Охта, Пороховые, Золотой треугольник, Пять углов, Старая и Новая Деревни, Лигово, Сосновка, Ручьи, 78, 72, 15, 54, 75, 21, 7, 65 муниципальный округ города Санкт-Петербурга.

А
Проспект Авиаконструкторов
Адмиралтейский проспект
Академический проспект (Пушкин)
Проспект Александровской Фермы
Английский проспект
Аптекарский проспект
Б
Проспект Бакунина
Богатырский проспект
Проспект Большевиков
Большеохтинский проспект
Большой проспект Васильевского острова
Большой проспект Петроградской стороны
Проспект Будённого (Санкт-Петербург)
В
Васнецовский проспект
Улица Вернадского (Санкт-Петербург)
Проспект Ветеранов (Санкт-Петербург)
Витебский проспект (Санкт-Петербург)
Владимирский проспект (Санкт-Петербург)
Вознесенский проспект
Волго-Донской проспект
Волковский проспект
Г
Проспект Героев (Санкт-Петербург)
Гражданский проспект
Греческий проспект
Д
Дальневосточный проспект
Дачный проспект (Санкт-Петербург)
Дворцовый проспект
Проспект Девятого Января
Проспект Динамо
Проспект Добролюбова
Дунайский проспект
Е
Екатерининский проспект
Елагинский проспект (Санкт-Петербург)
Проспект Елизарова
Ж
Железнодорожный проспект (Санкт-Петербург)
З
Заводской проспект (Колпино)
Загородный проспект (Санкт-Петербург)
Заневский проспект
Заячий проспект
Зотовский проспект
И
Измайловский проспект (Санкт-Петербург)
Индустриальный проспект
Институтский проспект (Санкт-Петербург)
Ириновский проспект
Искровский проспект
Проспект Испытателей (Санкт-Петербург)
К
Каменноостровский проспект
Проспект КИМа
Клинский проспект
Коломяжский проспект
Комендантский проспект
Кондратьевский проспект
Коннолахтинский проспект
Константиновский проспект
Проспект Королёва (Санкт-Петербург)
Проспект Космонавтов (Санкт-Петербург)
Костромской проспект
Проспект Косыгина
Крестовский проспект
Кронверкский проспект
Проспект Кузнецова
Проспект Культуры (Санкт-Петербург)
Л
Лапинский проспект
Лахтинский проспект
Левашовский проспект
Проспект Ленина (Колпино)
Проспект Ленина (Красное Село)
Проспект Ленина (Кронштадт)
Проспект Ленина (Ольгино)
Ленинский проспект (Санкт-Петербург)
Лермонтовский проспект (Санкт-Петербург)
Лесной проспект (Санкт-Петербург)
Лиговский проспект
Литейный проспект
Проспект Луначарского (Санкт-Петербург)
М
Малодетскосельский проспект
Малоохтинский проспект
Малый проспект Васильевского острова
Малый проспект Петроградской стороны
Проспект Маршала Блюхера
Проспект Маршала Жукова (Санкт-Петербург)
Проспект Медиков
Меншиковский проспект
Проспект Металлистов
Проспект Мечникова
Морской проспект (Санкт-Петербург)
Московский проспект (Санкт-Петербург)
1-й Муринский проспект
2-й Муринский проспект
Н
Нарвский проспект
Проспект Народного Ополчения
Проспект Наставников
Проспект Науки (Санкт-Петербург)
Невский проспект
Проспект Непокорённых
Новоизмайловский проспект
Новоколомяжский проспект
Новочеркасский проспект
О
Проспект Обуховской Обороны
Озерковский проспект
Ораниенбаумский проспект
П
Проспект Пархоменко (Санкт-Петербург)
Проспект Патриотов (Санкт-Петербург)
Первомайский проспект (Санкт-Петербург)
Петровский проспект (Санкт-Петербург)
Пискарёвский проспект
Полюстровский проспект
Приморский проспект
Проспект Просвещения
Прямой проспект
Проспект Пятилеток
Р
Проспект Раевского
Рижский проспект (Санкт-Петербург)
Проспект Римского-Корсакова
Российский проспект
Рыбацкий проспект
С
Большой Сампсониевский проспект
Санкт-Петербургский проспект
Светлановский проспект
Северный проспект (Санкт-Петербург)
Проспект Сизова
Скобелевский проспект
Проспект Славы (Санкт-Петербург)
Большой Смоленский проспект
Смольный проспект
Собственный проспект
Проспект Солидарности
Сосновский проспект
Союзный проспект (Санкт-Петербург)
Среднеохтинский проспект
Средний проспект (Санкт-Петербург)
Старо-Петергофский проспект
Проспект Стачек
Суворовский проспект (Санкт-Петербург)
Суздальский проспект (Санкт-Петербург)
Т
Тихорецкий проспект
Товарищеский проспект
Проспект Тореза
Трамвайный проспект
Троицкий проспект (Санкт-Петербург)
У
Проспект Ударников
Удельный проспект
Уездный проспект
Университетский проспект (Петергоф)
Ф
Финляндский проспект
Х
Проспект Художников
Ч
Проспект Чернышевского
Чкаловский проспект
Ш
Проспект Шаумяна
Шафировский проспект
Шлиссельбургский проспект
Шуваловский проспект
Э
Проспект Энгельса
Проспект Энергетиков (Санкт-Петербург)
Проспект Энтузиастов (Санкт-Петербург)
Ю
Проспект Юрия Гагарина (Санкт-Петербург)
Я
Ярославский проспект

0-я, линия

1-й, пер.

1-й, пр-д

1-й (Горелово), пр-д

1-й (сдт Ижорский массив-2), пр-д

1-й (сдт Кикенка), пр-д

1-й (снт Разлив), пр-д

1-й Конной Лахты 2-й, пр-д

1-я, линия

1-я, аллея

1-я, линия

1-я, аллея

1-я, линия

1-я (Ново-Ковалево), линия

1-я (сдт Авангард), линия

1-я (сдт Веретено), линия

1-я (сдт Дони), линия

1-я (сдт Дружба), линия

1-я (сдт Заозёрное), линия

1-я (сдт Заря), аллея

1-я (сдт Коллективный Сад № 7), линия

1-я (сдт Рехколово), линия

1-я (Торики), линия

1-я дорожка (снт Разлив), ул.

10-й (сдт Ижорский массив-2), пр-д

10-я, линия

10-я (сдт Айсберг), аллея

10-я (сдт Дони), линия

10-я (сдт Дружба), линия

10-я (сдт Заозёрное), линия

10-я дорожка (снт Разлив), ул.

11-й (сдт Ижорский массив-2), пр-д

11-я, аллея

11-я, линия

11-я (сдт Дони), линия

11-я (сдт Дружба), линия

11-я (сдт Заозёрное), линия

11-я дорожка (снт Разлив), ул.

12-й (сдт Ижорский массив-2), пр-д

12-я, аллея

12-я, линия

12-я (сдт Дони), линия

12-я (сдт Заозёрное), линия

12-я дорожка (снт Разлив), ул.

13-й (сдт Ижорский массив-2), пр-д

13-я, аллея

13-я, линия

13-я (сдт Дони), линия

13-я (сдт Заозёрное), линия

13-я дорожка (снт Разлив), ул.

14-й (сдт Ижорский массив-2), пр-д

14-я, аллея

14-я, линия

14-я (сдт Дони), линия

14-я (сдт Заозёрное), линия

14-я дорожка (снт Разлив), ул.

15-й (сдт Ижорский массив-2), пр-д

15-я, аллея

15-я, линия

15-я (сдт Дони), линия

15-я (сдт Дружба), линия

15-я дорожка (снт Разлив), ул.

16-й (сдт Ижорский массив-2), пр-д

16-я, аллея

16-я, линия

16-я (сдт Дони), линия

16-я (сдт Дружба), линия

16-я дорожка (снт Разлив), ул.

17-я, аллея

17-я, линия

17-я (сдт Дони), линия

17-я (сдт Дружба), линия

17-я дорожка (снт Разлив), ул.

18-я (сдт Дачное Балтийского завода), линия

18-я (сдт Дони), линия

18-я (сдт Дружба), линия

18-я дорожка (снт Разлив), ул.

19-я, линия

19-я (сдт Дони), линия

19-я (сдт Дружба), линия

19-я дорожка (снт Разлив), ул.

2-й, пер.

2-й, пр-д

2-й (Горелово), пр-д

2-й (сдт Ижорский массив-2), пр-д

2-й (сдт Кикенка), пр-д

2-й (снт Разлив), пр-д

2-я, линия

2-я, аллея

2-я, линия

2-я, аллея

2-я, линия

2-я, аллея

2-я, линия

2-я (Ново-Ковалево), линия

2-я (сдт Авангард), линия

2-я (сдт Веретено), линия

2-я (сдт Дони), линия

2-я (сдт Дружба), линия

2-я (сдт Заозёрное), линия

2-я (сдт Заря), аллея

2-я (сдт Коллективный Сад № 7), линия

2-я (сдт Рехколово), линия

2-я дорожка (снт Разлив), ул.

20-я, линия

20-я (сдт Дони), линия

20-я (сдт Дружба), линия

20-я дорожка (снт Разлив), ул.

21-я, линия

21-я (сдт Дони), линия

21-я (сдт Дружба), линия

21-я дорожка (снт Разлив), ул.

22-я (сдт Дружба), линия

22-я дорожка (снт Разлив), ул.

23-я, линия

23-я (сдт Дружба), линия

23-я дорожка (снт Разлив), ул.

24-я, линия

24-я дорожка (снт Разлив), ул.

25-я, линия

25-я дорожка (снт Разлив), ул.

26-я, линия

26-я дорожка (снт Разлив), ул.

27-я, линия

28-я, линия

3-й, пер.

3-й, пр-д

3-й (Горелово), пр-д

3-й (сдт Ижорский массив-2), пр-д

3-й (сдт Кикенка), пр-д

3-й (снт Разлив), пр-д

3-я, линия

3-я, аллея

3-я, линия

3-я (Ново-Ковалево), линия

3-я (сдт Авангард), линия

3-я (сдт Веретено), линия

3-я (сдт Дони), линия

3-я (сдт Дружба), линия

3-я (сдт Заозёрное), линия

3-я (сдт Заря), аллея

3-я (сдт Коллективный Сад № 7), линия

3-я (сдт Пенсионер), линия

3-я (сдт Рехколово), линия

3-я дорожка (снт Разлив), ул.

3-я линия 1-й половины, ул.

3-я линия 2-й половины, ул.

4-й, пр-д

4-й (Горелово), пр-д

4-й (Михайловка), пер.

4-й (сдт Ижорский массив-2), пр-д

4-й (сдт Кикенка), пр-д

4-й (снт Разлив), пр-д

4-я, линия

4-я, аллея

4-я, линия

4-я, аллея

4-я, линия

4-я (Ново-Ковалево), линия

4-я (сдт Авангард), линия

4-я (сдт Дони), линия

4-я (сдт Дружба), линия

4-я (сдт Заозёрное), линия

4-я (сдт Коллективный Сад № 7), линия

4-я (сдт Пенсионер), линия

4-я (сдт Рехколово), линия

4-я дорожка (снт Разлив), ул.

5-й, пр-д

5-й (Горелово), пр-д

5-й (сдт Ижорский массив-2), пр-д

5-й (сдт Кикенка), пр-д

5-й (снт Разлив), пр-д

5-я, линия

5-я, аллея

5-я, линия

5-я (Ново-Ковалево), линия

5-я (сдт Авангард), линия

5-я (сдт Дони), линия

5-я (сдт Дружба), линия

5-я (сдт Заозёрное), линия

5-я (сдт Коллективный Сад № 7), линия

5-я (сдт Рехколово), линия

5-я дорожка (снт Разлив), ул.

5-я Малая, ул.

6-й, пр-д

6-й (сдт Ижорский массив-2), пр-д

6-й (сдт Кикенка), пр-д

6-я, линия

6-я (сдт Дони), линия

6-я (сдт Дружба), линия

6-я (сдт Заозёрное), линия

6-я (сдт Коллективный Сад № 7), линия

6-я (сдт Рехколово), линия

6-я дорожка (снт Разлив), ул.

7-й (сдт Ижорский массив-2), пр-д

7-й (сдт Кикенка), пр-д

7-я, аллея

7-я, линия

7-я (сдт Дони), линия

7-я (сдт Дружба), линия

7-я (сдт Заозёрное), линия

7-я (сдт Коллективный Сад № 7), линия

7-я (сдт Рехколово), линия

7-я дорожка (снт Разлив), ул.

8-й (сдт Ижорский массив-2), пр-д

8-й (сдт Кикенка), пр-д

8-я, аллея

8-я, линия

8-я (сдт Дони), линия

8-я (сдт Дружба), линия

8-я (сдт Заозёрное), линия

8-я (сдт Коллективный Сад № 7), линия

8-я (сдт Рехколово), линия

8-я дорожка (снт Разлив), ул.

9-й (сдт Ижорский массив-2), пр-д

9-й (сдт Кикенка), пр-д

9-я, аллея

9-я, линия

9-я (сдт Дони), линия

9-я (сдт Дружба), линия

9-я (сдт Заозёрное), линия

9-я (сдт Рехколово), линия

9-я дорожка (снт Разлив), ул.

9-я Красноармейская, ул.

Авангардная, ул.

Авиаконструкторов, пр-т

Авиационная, ул.

Аврова, пл.

Аврова, ул.

Авроры, ул.

Австрийская, пл.

Автобусная, ул.

Автобусный, пер.

Автовская, ул.

Автогенная, ул.

Автозаводская, ул.

Автозаводский, пр-д

Автомобильная, ул.

Агатов, пер.

Адмирала Грейга, ул.

Адмирала Коновалова, ул.

Адмирала Лазарева, наб.

Адмирала Трибуца, ул.

Адмирала Черокова, ул.

Адмиралтейская, наб.

Адмиралтейский, пр-д

Адмиралтейский, пр-т

Адмиралтейского канала, наб.

Адмиральский, пр-д

Азовский, пер.

Академика Байкова, ул.

Академика Вернова, ул.

Академика Глушко, аллея

Академика Иоффе, пл.

Академика Климова, пл.

Академика Константинова, ул.

Академика Крылова, ул.

Академика Лебедева, ул.

Академика Лихачёва, пл.

Академика Лихачёва, аллея

Академика Павлова, ул.

Академика Пашина, пл.

Академика Сахарова, пл.

Академика Харитона, ул.

Академика Шиманского, ул.

Академическая, ул.

Академический, пр-т

Академический, пер.

Аккуратова, ул.

Актёрский, пр-д

Александра Блока, ул.

Александра Грина, б-р

Александра Матросова, ул.

Александра Невского, мост

Александра Невского, ул.

Александра Невского, пл.

Александра Паншина, ул.

Александра Попова, ул.

Александра Ульянова, ул.

Александрийское, ш.

Александрия, парк

Александровская, ул.

Александровская (Апраксин двор), линия

Александровский, парк

Александровский, б-р

Александровской Фермы, пр-т

Алексеевская, ул.

Алексеевская 1-я, ул.

Алексеевская 2-я, ул.

Алексеевский, пер.

Алексея Толстого, б-р

Алтайская, ул.

Альпийский, пер.

Амбарная, ул.

Аммермана, ул.

Амурская, ул.

Ангарская, ул.

Английская, наб.

Английский, пр-т

Андреева, ул.

Андреевская, ул.

Андреевский, пер.

Анисимова, ул.

Анисимовская, дор.

Аннинское, ш.

Анны Павловой, ул.

Антокольский, пер.

Антоненко, пер.

Антонова-Овсеенко, ул.

Антоновская, ул.

Антропшинская, ул.

Анциферовская, ул.

Апраксин, пер.

Апраксинская, ул.

Апрельская, ул.

Аптекарская, наб.

Аптекарский, пер.

Аптекарский, пр-т

Аптечная, ул.

Арбузовский, пер.

Арктическая, ул.

Арктический, пер.

Армовская, ул.

Арсенальная, ул.

Арсенальная, наб.

Арсенальная, ул.

Арсенальный, пер.

Арсеньевский, пер.

Артиллерийская, ул.

Артиллерийский, пер.

Архитектора Данини, ул.

Асафьева, ул.

Астраханская, ул.

Астрономическая, ул.

Атаманская, ул.

Афанасьевская, ул.

Афонская, ул.

Ахматовская, ул.

Аэродромная, ул.

Аэропортовая, ул.

Бабанова (Сергиево), ул.

Бабигонское, ш.

Баболовское, ш.

Бабушкина, ул.

Бадаева, ул.

Бадаевский 1-й, пр-д

Бадаевский 2-й, пр-д

Бадаевский 3-й, пр-д

Бадаевское отделение, тер.

Базарный, пер.

Байкальская, ул.

Байконурская, ул.

Бакунина, пр-т

Балканская, пл.

Балканская, ул.

Балканская, дор.

Балтийская, ул.

Балтийский, пр-т

Балтийский, б-р

Балтийских Юнг, пл.

Балтийского вокзала, пл.

Балтфлота, пл.

Банковский, пер.

Банный, пер.

Барклаевская, ул.

Бармалеева, ул.

Барочная, ул.

Баррикадная, ул.

Басков, пер.

Бассейная, ул.

Батайский, пер.

Баушевская, ул.

Беговая, ул.

Безымянная (Старо-Паново), ул.

Безымянный, пер.

Белградская, ул.

Белевский, пр-т

Белевский, пер.

Белинского, пл.

Белинского, ул.

Беловодский, пер.

Беловой, ул.

Белозёрки, пер.

Белокаменная (сдт Волхонское), ул.

Беломорская, ул.

Белоостровская, ул.

Белорусская, ул.

Белосельский, пер.

Белоусова, ул.

Белы Куна, ул.

Белый, остров

Белышева, ул.

Береговая, ул.

Береговой, пер.

Берёзовая, аллея

Берёзовая, ул.

Берёзовая 1-я, аллея

Берёзовая 2-я, аллея

Берёзовый, пер.

Беринга, ул.

Бестужевская, ул.

Бехтерева, ул.

Бехтерева, пл.

Библиотечный, пер.

Биологическая, ул.

Биржевая, пл.

Биржевая, линия

Биржевой, пер.

Биржевой, пр-д

Благодатная, ул.

Благодатная (сдт Волхонское), ул.

Благоева, ул.

Блан-Менильская, ул.

Блохина, ул.

Бобруйская, ул.

Бобыльская, дор.

Бобыльская, ул.

Богатырский, пр-т

Богумиловская, ул.

Бодров, пер.

Бойцова, пер.

Боковая, аллея

Бокситогорская, ул.

Болотная, ул.

Больничная Горка, тер.

Большая, аллея

Большая Горская, ул.

Большая Горская (Дудергоф), ул.

Большая Десятинная, ул.

Большая Зеленина, ул.

Большая Каменка, тер.

Большая Конюшенная, ул.

Большая Купальная, ул.

Большая Монетная, ул.

Большая Морская, ул.

Большая Московская, ул.

Большая Озёрная, ул.

Большая Подьяческая, ул.

Большая Пороховская, ул.

Большая Посадская, ул.

Большая Пушкарская, ул.

Большая Разночинная, ул.

Большая Яблоновка, ул.

Большевиков, пр-т

Большевиков (Сергиево), ул.

Большевистская, ул.

Большеохтинский, пр-т

Большой, пр-т

Большой (сдт Заозёрное), пр-д

Большой Казачий, пер.

Большой Литейный, пер.

Большой проспект Васильевского острова, пр-т

Большой проспект Петроградской стороны, пр-т

Большой Сампсониевский, пр-т

Большой Смоленский, пр-т

Бонч-Бруевича, ул.

Борисова, ул.

Боровая, ул.

Боровой, пер.

Бородачёва, ул.

Бородинская, ул.

Ботаническая, ул.

Боткинская, ул.

Боцманская, ул.

Брантовская, дор.

Братская, ул.

Братьев Горкушенко, ул.

Братьев Радченко, ул.

Братьев Стругацких, пл.

Брестский, б-р

Бринько, пер.

Броневая, ул.

Бронетанковая, ул.

Бронная, ул.

Бронницкая, ул.

Брусничная, ул.

Брюсовская, ул.

Брянцева, ул.

Бугский, пер.

Будапештская, ул.

Буденного, пр-т

Будённого (Сергиево), пр-т

Булавского, ул.

Бумажная, ул.

Бумажного канала, наб.

Буренина, ул.

Бурцева, ул.

Бутлерова, ул.

Бухарестская, ул.

Бухвостовская, ул.

Быковская, ул.

В Каменку, дор.

В Рыбацкое, дор.

в Угольную Гавань, дор.

Вавилова, ул.

Вавиловский, пр-д

Вавиловых, ул.

Вагонный, пр-д

Вадима Шефнера, ул.

Вазаский, пер.

Вакуленчука, ул.

Валдайская, ул.

Валерия Гаврилина, ул.

Ванеева, ул.

Варваринская, ул.

Варлаамовская, ул.

Варфоломеевская, ул.

Варшавская, ул.

Варшавский, пр-д

Васенко, ул.

Васи Алексеева, ул.

Васильевского острова 1-я, линия

Васильевского острова 10-ая, линия

Васильевского острова 11-я, линия

Васильевского острова 12-я, линия

Васильевского острова 13-я, линия

Васильевского острова 14-я, линия

Васильевского острова 15-я, линия

Васильевского острова 16-я, линия

Васильевского острова 17-я, линия

Васильевского острова 18-я, линия

Васильевского острова 19-я, линия

Васильевского острова 2-я, линия

Васильевского острова 20-я, линия

Васильевского острова 21-я, линия

Васильевского острова 22-я, линия

Васильевского острова 23-я, линия

Васильевского острова 24-я, линия

Васильевского острова 25-я, линия

Васильевского острова 26-я, линия

Васильевского острова 27-я, линия

Васильевского острова 28-я, линия

Васильевского острова 29-я, линия

Васильевского острова 3-я, линия

Васильевского острова 4-я, линия

Васильевского острова 5-я, линия

Васильевского острова 6-я, линия

Васильевского острова 7-я, линия

Васильевского острова 8-я, линия

Васильевского острова 9-я, линия

Васильковая, ул.

Ватутина, ул.

Введенская, ул.

Введенский, канал

Вдохновения (сдт Волхонское), ул.

Веденеева, ул.

Велещинского, ул.

Велосипедная, аллея

Вербная, ул.

Веревская, ул.

Верейская, ул.

Вересковая, ул.

Верещагина, ул.

Вернадского, ул.

Верности, ул.

Вертолётная, ул.

Верхний, парк

Верхний 1-й, пер.

Верхний 2-й, пер.

Верхний 3-й, пер.

Верхний 4-й, пер.

Верхний 5-й, пер.

Верхний 6-й, пер.

Верхний 8-й, пер.

Верхний 9-й, пер.

Верхняя, ул.

Верхоянская, ул.

Веры Слуцкой, ул.

Веры Фигнер, ул.

Весёлый, пер.

Вёсельная, ул.

Весенняя, ул.

Ветеранов, пр-т

Ветеринарный, пер.

Взлётная, ул.

Виленский, пер.

Вилеровский, пер.

Виндавская, ул.

Винокурцевский, пр-д

Витебская, пл.

Витебская, ул.

Витебская Сортировочная, ул.

Витебский, пр-т

Витковского, ул.

Вишерская, ул.

Вишнёвая, ул.

Вишнёвая (сдт Коллективный Сад № 3), аллея

Вишнёвая (сдт ЛШУАПК), ул.

Владимира Мацкевича, ул.

Владимирская, ул.

Владимирская, пл.

Владимирский, пер.

Владимирский, пр-т

Внуковская, ул.

Внутреннее кольцо, ул.

Водопадная, ул.

Водопроводная, ул.

Водопроводный, пер.

Военная, ул.

Военных Медиков, пл.

Воздухоплавательная, ул.

Вознесенский, пр-т

Возрождения, ул.

Воинской Славы, пл.

Войкова, ул.

Вокзальная, ул.

Вокзальное, ш.

Вокзальный, пр-д

Волго-Донской, пр-т

Волжский, пер.

Волковский, пр-т

Волконская, ул.

Вологдина, ул.

Вологодская, ул.

Володарская, ул.

Володарского, пер.

Володарского, ул.

Володарского (Сергиево), пер.

Володарского (Сергиево), ул.

Володи Дубинина, ул.

Володи Ермака, ул.

Волоколамский, пер.

Волховская, ул.

Волховский, пер.

Волхонский, пр-д

Волхонский (Сергиево), пер.

Волхонское, ш.

Волынкин, пер.

Волынский, пер.

Вольновская (Сергиево), ул.

Вольный, остров

Воркутинская, ул.

Воровского, ул.

Воровского (Сергиево), ул.

Воронежская, ул.

Воронинский (Апраксин двор), пр-д

Воронцов, пер.

Ворошилова, ул.

Воскова, ул.

Воскресенская, наб.

Воскресенский (Апраксин двор), пр-д

Восстания, ул.

Восстания, пл.

Восстания, ул.

Восстановления, ул.

Восточная, ул.

Восточная (Старо-Паново), ул.

Восточный, пер.

Восточный, пр-д

Всеволода Боброва, ул.

Всеволода Вишневского, ул.

Всеволожская, ул.

Выборгская, наб.

Выборгская, ул.

Выборгский, пер.

Выборгское, ш.

Вырицкая, ул.

Высокая, ул.

Высоковольтная, ул.

Высоковольтный (сдт Дружба), пр-д

Выставочная, ул.

Вытегорский, пер.

Вяземская, дор.

Вяземский, пер.

Вязовая, ул.

Вятская, ул.

Вячеслава Шишкова, ул.

Гаванная, ул.

Гаванская, ул.

Гаванский, пер.

Гаврская, ул.

Гагаринская, ул.

Гагаринская, наб.

Гагаринская (Горская), ул.

Газа (Сергиево), пер.

Газовая, ул.

Газовый, пер.

Газовый завод, ул.

Гаккелевская, ул.

Галерная, ул.

Галерный, пр-д

Галины Улановой, ул.

Галицкая, ул.

Галстяна, ул.

Гамбургская, пл.

Гангутская, ул.

Гапсальская, ул.

Гаражная, ул.

Гаражный, пр-д

Гартнеровский, пер.

Гастелло, ул.

Гастелло (Сергиево), пер.

Гатчинская, ул.

Гатчинское, ш.

Гвардейская, ул.

Гвардейский, б-р

Гданьская, ул.

Гдовская, ул.

Гельсингфорсская, ул.

Генерала Лагуткина (Горелово), ул.

Генерала Симоняка, ул.

Генерала Хазова, ул.

Генерала Хрулёва, ул.

Геологическая, ул.

Герасимовская, ул.

Героев, пр-т

Героев, ул.

Героев, пер.

Героев, ул.

Гертовская, ул.

Герцена (Сергиево), ул.

Гжатская, ул.

Гидростроителей, ул.

Гидротехников, ул.

Гимназический, пер.

Гипсовая, ул.

Главная, аллея

Главная, ул.

Гладкий, остров

Гладкова, ул.

Гладышевский, пр-т

Глазурная, ул.

Глеба Успенского, ул.

Глинки, ул.

Глиняная, ул.

Глухариная, ул.

Глухарская, ул.

Глухая Зеленина, ул.

Глухой, пер.

Глухоозёрское, ш.

Гоголя, ул.

Голицынская, ул.

Головкинская, ул.

Голубко, ул.

Гомельская, ул.

Гончарная, ул.

Горбунова, ул.

Гордовцев, аллея

Гореловская, ул.

Горная, ул.

Горохов, пер.

Гороховая, ул.

Горская, ул.

Горский, пер.

Горчаковская, ул.

Госпитальная, ул.

Госпитальный, пер.

Гостилицкая, ул.

Гостилицкое, ш.

Гостиная, ул.

Гофмейстерская, ул.

Гражданская, ул.

Гражданская (Новоселки), ул.

Гражданский, пер.

Гражданский, пр-т

Гранитная, ул.

Граничная, ул.

Граничный, пер.

Графова, ул.

Графский, пер.

Графский (Апраксин двор), пр-д

Графтио, ул.

Гребная, ул.

Грёз (сдт Волхонское), ул.

Гренадерская, ул.

Греческая, пл.

Греческий, пр-т

Грибакиных, ул.

Грибалёвой, ул.

Грибная, ул.

Грибной, пер.

Грибоедова, ул.

Гривцова, пер.

Григорьева, ул.

Гродненский, пер.

Громова, ул.

Громовская, ул.

Грота, ул.

Грузинская, ул.

Грузовой, пр-д

Губина, ул.

Гусарская, ул.

Гусева, ул.

Дальневосточная, ул.

Дальневосточный, пр-т

Дальняя, ул.

Даля, ул.

Дамба Гребенка, остров

Даниила Хармса, ул.

Дачная, ул.

Дачная (Горелово), ул.

Дачный, пер.

Дачный, пр-т

Дашкевича, ул.

Двадцать Пятого Октября, пр-т

Двинская, ул.

Двинский, пер.

Дворцовая, ул.

Дворцовая, пл.

Дворцовая, наб.

Дворцовая, пл.

Дворцовый, пр-т

Дворцовый, пр-д

Девятого Мая, ул.

Девятого Января, пр-т

Дегтярёва, ул.

Дегтярная, ул.

Дегтярный, пер.

Декабристов, ул.

Декабристов, пер.

Деловая, ул.

Дёминский, пер.

Демократическая, ул.

Демонстрационный, пр-д

Демьяна Бедного, ул.

Деповская, ул.

Деповский, пер.

Депутатская, ул.

Державинская, ул.

Державинский, пер.

Дерновая, ул.

Дерптский, пер.

Десантная, ул.

Десантников, ул.

Десятинный, пер.

Детская, ул.

Детский, пер.

Детскосельский, б-р

Джамбула, пер.

Джона Рида, ул.

Дзержинского, ул.

Дзержинского (Сергиево), ул.

Диагональная, ул.

Дибуновская, ул.

Дивеевская, ул.

Дивенская, ул.

Дизельный, пр-д

Димитрова, ул.

Динамо, пр-т

Динамовская, ул.

Диспетчерская, ул.

Длинная, ул.

Дмитриевская, ул.

Дмитриевская (Сергиево), ул.

Дмитрия Устинова, ул.

Дмитровский, пер.

Днепровский, пер.

Днепропетровская, ул.

Доблести, ул.

Добровольцев, ул.

Добролюбова, пр-т

Добролюбова, ул.

Добрососедская (сдт Волхонское), ул.

Добрушская, ул.

Дойников, пер.

Доктора Короткова, ул.

Долгобродская (сдт ЛШУАПК), ул.

Долгоозёрная, ул.

Домодедовская, ул.

Домостроительная, ул.

Донецкая, ул.

Донская, ул.

Достоевского, ул.

Дрезденская, ул.

Дровяная, ул.

Дровяной, пер.

Дружбы, ул.

Дружбы (Горелово), б-р

Дружбы (Торики), ул.

Дружная, ул.

Дружносельская, ул.

Друскеникский, пер.

Дубковский, пер.

Дубковское, ш.

Дубленский, пер.

Дубовая, аллея

Дубовая, ул.

Дубовый, пер.

Дубровская, ул.

Дуговая, ул.

Дуговая (Сергиево), ул.

Дудергофский (Горелово), пер.

Дудко, ул.

Думская, ул.

Дунайский, пр-т

Дыбенко, ул.

Дюма, ул.

Евгения Ефета, ул.

Евгеньевская, ул.

Евдокима Огнева, ул.

Евпаторийский, пер.

Европы, пл.

Егерская, ул.

Егорова, ул.

Единства, ул.

Екатерининский, пр-т

Екатерининский, пер.

Елагин, остров

Елагинский, пр-т

Еленинская, ул.

Еленинский, пер.

Еленинский (Апраксин двор), пр-д

Елецкая, ул.

Елизаветинская, ул.

Елизарова, пр-т

Елисеевская, ул.

Емельянова, ул.

Енисейская, ул.

Енотаевская, ул.

Еремеева, ул.

Ермоловский, пер.

Ермоловский, пр-т

Есенина, ул.

Ефимова, ул.

Жака Дюкло, ул.

Жарновецкого, ул.

Ждановская, наб.

Ждановская, ул.

Железноводская, ул.

Железнодорожная, ул.

Железнодорожная (Гуммолосары), ул.

Железнодорожная (Дудергоф), ул.

Железнодорожная (Павловск-2), ул.

Железнодорожный, пр-т

Железнодорожный, пер.

Жемчужная, ул.

Жени Егоровой, ул.

Жерновская 1-я, ул.

Жерновская 2-я, ул.

Жерновская 3-я, ул.

Жерновская 5-я, ул.

Жерновская 6-я, ул.

Жертв Девятого Января, ул.

Жертв Революции, пл.

Жертв Революции (Сергиево), ул.

Жилой, городок

Жихаревский, пер.

Жоры Антоненко, ул.

Жуков, пер.

Жукова, ул.

Жуковско-Волынская, ул.

Жуковского, ул.

Журавлиная, ул.

Забайкальская, ул.

Забалканский, пр-д

Заварина, ул.

Заводская, дор.

Заводская, ул.

Заводская, дор.

Заводская 1-я (Старо-Паново), ул.

Заводская 2-я (Старо-Паново), ул.

Заводской, пер.

Заводской, пр-т

Заводской (сдт Дружба), пр-д

Загородная, ул.

Загородный, пр-т

Загородный 1-й, пер.

Загородный 2-й, пер.

Загребский, б-р

Задворная, ул.

Зайцева, ул.

Зайцева (Сергиево), пер.

Заманиловская, ул.

Замковая, ул.

Замшина, ул.

Замятин, пер.

Заневская, пл.

Заневский, пр-т

Заозёрная, ул.

Западная, ул.

Западная, аллея

Западная, ул.

Заповедная, ул.

Запорожская, ул.

Заречная, ул.

Заречная, аллея

Заречная, дор.

Зарубинская, ул.

Зарубинский, пер.

Зарубинский, пр-д

Заславская, ул.

Заставская, ул.

Заусадебная, ул.

Захаржевская, ул.

Захаров, пер.

Захарьевская, ул.

Заячий, пер.

Заячий, пр-т

Заячий, пр-д

Звёздная, ул.

Звенигородская, ул.

Зверинская, ул.

Здоровцева, ул.

Зелёная, ул.

Зеленецкий, пер.

Зеленков, пер.

Зеленогорская, ул.

Зелёный, пр-т

Зелёный, пер.

Земледельческая, ул.

Земледельческий, пер.

Земская, ул.

Земский, пер.

Зенитчиков, ул.

Зеркальный, пер.

Зимней канавки, наб.

Зимняя, ул.

Зины Портновой, ул.

Знаменка, ул.

Знаменская, ул.

Зодчего Росси, ул.

Зои Космодемьянской, ул.

Золотая, ул.

Зольная, ул.

Зональная, ул.

Зоологическая, ул.

Зоологический, пер.

Зосимова, ул.

Зотовский, пр-т

Зубковская, ул.

Зыбинская, ул.

Ивана Зубкова, ул.

Ивана Фомина, ул.

Ивана Черных, ул.

Ивановская, ул.

Ивановский, пер.

Ивинская, ул.

Ивовая, ул.

Ивовый, пер.

Игрушечный, пер.

Ижорская, ул.

Ижорский, б-р

Ижорский завод, тер.

Ижорского Батальона, ул.

Изборская, ул.

Измайловский, пр-т

Изумрудная (сдт Волхонское), ул.

Изящная (сдт Волхонское), ул.

Иликовская, дор.

Иликовский, пр-т

Ильинская слобода, ул.

Ильинский, пер.

Ильмянинова, ул.

Ильюшина, ул.

Индустриализации, ул.

Индустриальный, пр-т

Инженерная, ул.

Иностранный, пер.

Институтская, ул.

Институтский, пр-т

Институтский, пер.

Инструментальная, ул.

Инструментальная (Апраксин двор), линия

Инструментальщиков, ул.

Интернациональная, ул.

Иоанновский, пер.

Ионинская, ул.

Ипподромный, пер.

Ириновский, пр-т

Иркутская, ул.

Исаакиевская, пл.

Искровский, пр-т

Искусств, пл.

Исполкомская, ул.

Испытателей, пр-т

исторический район Хвойный, тер.

Итальянская, ул.

к Шалашу Ленина, дор.

Кабаловская, ул.

Кабельная, ул.

Кавалергардская, ул.

Кавалерийская, ул.

Кавалерская, ул.

Кадетская, линия

Кадетский, пер.

Кадетский, б-р

Казанская, пл.

Казанская, ул.

Казарменный, пер.

Казначейская, ул.

Калинина, ул.

Калинина, пл.

Калинина, пр-т

Калинина, ул.

Калининская, ул.

Калинкин, пер.

Калиновая, ул.

Калужский, пер.

Калязинская, ул.

Каменка, ул.

Каменноостровский, пр-т

Каменный, пр-т

Камероновская, ул.

Камская, ул.

Камчатская, ул.

Камышинская, ул.

Камышовая, ул.

Канала Грибоедова, наб.

Канареечная, ул.

Канатный, пер.

Канонерская, ул.

Канонерский, остров

Кантемировская, ул.

Капитана Воронина, ул.

Капитана Грищенко, ул.

Капитанская, ул.

Капсюльное, ш.

Караваевская, ул.

Караваевский, пер.

Караванная, ул.

Карбышева, ул.

Карельский, пер.

Карла Либкнехта, ул.

Карла Маркса, ул.

Карла Сименса, ул.

Карла Фаберже, пл.

Карпатская, ул.

Карпинского, ул.

Карповский, пер.

Карташихина, ул.

Карьерная, ул.

Карьерный, пер.

Карьерный (сдт Дружба), пр-д

Касимовская, ул.

Катерников, ул.

Катлинская, дор.

Каугиевская, ул.

Каупиловская, ул.

Каховского, пер.

Кваренги, пер.

Квартальная, ул.

Квартальный, пер.

Кедринская, ул.

Кедровая, ул.

Кемеровская, ул.

Кемская, ул.

Кемский, пер.

Керченский, пер.

Кибальчича, ул.

Киевская, ул.

Киевское, ш.

КИМа, пр-т

Кингисеппское, ш.

Кипренского, ул.

Кирасирская, ул.

Кирилловская, ул.

Киришская, ул.

Кирова, ул.

Кировская, ул.

Кировская, пл.

Кирочная, ул.

Кирпичная, дор.

Кирпичная, ул.

Кирпичный, пер.

Кленовая, ул.

Кленовая (сдт ЛШУАПК), ул.

Климов, пер.

Клиническая, ул.

Клинский, пр-т

Клочков, пер.

Клубный, пер.

Ключевая, ул.

Ключевой, пр-т

Книпович, ул.

Князевская, ул.

Кобонская, ул.

Кобринская, ул.

Ковалёвская, ул.

Кованько, ул.

Ковенский, пер.

Кожевенная, линия

Козлова, ул.

Козловский, пер.

Кокколевская, ул.

Кокушкин, пер.

Коли Томчака, ул.

Коллективная, ул.

Коллонтай, ул.

Колобановская, ул.

Колодезная, ул.

Колокольная, ул.

Колокольный, пер.

Коломенская, ул.

Коломяжский, пр-т

Колпинская, ул.

Колпинская (Заречье), ул.

Колпинская ферма, тер.

Колпинский, пер.

Колпинское, ш.

Колхозная, ул.

Колхозный, пер.

Кольская, ул.

Кольцевая, ул.

Кольцевой, пер.

Кольцова, ул.

Комарова, ул.

Комбата Широкова, ул.

Комендантская, пл.

Комендантская, ул.

Комендантский, пр-т

Комиссара Смирнова, ул.

Коммунаров, ул.

Коммунистическая, ул.

Коммуны, ул.

Коммуны, пл.

Коммуны, ул.

Композиторов, ул.

Комсомола, ул.

Комсомольская, ул.

Комсомольская, пл.

Комсомольская, ул.

Комсомольская 2-я, ул.

Комсомольский (Сергиево), пер.

Комсомольского канала, наб.

Кондратенко, ул.

Кондратьевский, пр-т

Конная, ул.

Конная Лахта 1-я, ул.

Конная Лахта 2-я, ул.

Конная Лахта 3-я, ул.

Конно-Гренадерская, ул.

Конногвардейский, б-р

Конногвардейский, пер.

Коннолахтинская, дор.

Коннолахтинский, пр-т

Конный, пер.

Константина Заслонова, ул.

Константиновская, ул.

Константиновский, пер.

Константиновский, пр-т

Константиновский, пер.

Конституции, пл.

Конторская, ул.

Конюшенная, ул.

Конюшенная, пл.

Конюшенный, пер.

Кооперативная, ул.

Корабельная, ул.

Кораблестроителей, ул.

Корженевская, ул.

Корнеева, ул.

Корнея Чуковского, ул.

Коробицына, ул.

Королёва, пр-т

Короленко, ул.

Короткая, ул.

Корпусная, ул.

Корякова, ул.

Косая, аллея

Косая, линия

Косая дорожка, ул.

Косинова, ул.

Космонавтов, пр-т

Костромская, ул.

Костромской, пр-т

Костылева, ул.

Костюшко, ул.

Косыгина, пр-т

Котельникова, аллея

Котина, ул.

Котовского, ул.

Крапивный, пер.

Красавица, кв-л

Красина, ул.

Красная, ул.

Красная, аллея

Красная, ул.

Красноармейская, ул.

Красноармейская (Дудергоф), ул.

Красноармейская 1-я, ул.

Красноармейская 10-я, ул.

Красноармейская 11-я, ул.

Красноармейская 12-я, ул.

Красноармейская 13-я, ул.

Красноармейская 2-я, ул.

Красноармейская 3-я, ул.

Красноармейская 4-я, ул.

Красноармейская 5-я, ул.

Красноармейская 6-я, ул.

Красноармейская 7-я, ул.

Красноармейская 8-я, ул.

Красноармейский, пер.

Красноборская, ул.

Красноборский, пер.

Красногвардейская, ул.

Красногвардейская, пл.

Красногвардейский, пер.

Красного Курсанта, пер.

Красного Курсанта, ул.

Красного Текстильщика, ул.

Красного Флота, ул.

Красногородская, ул.

Красноградский, пер.

Краснодонская, ул.

Краснодонцев, ул.

Красной Звезды, ул.

Краснопрудская, ул.

Краснопрудский, пер.

Краснопутиловская, ул.

Красносельская, ул.

Красносельское, ш.

Красносельское (Горелово), ш.

Краснофлотское, ш.

Красноярская (Михайловка), ул.

Красный, пер.

Красных Зорь, ул.

Красных Зорь, б-р

Красных Зорь (Старо-Паново), ул.

Красных Командиров, пр-т

Красных Курсантов, ул.

Красных Курсантов, б-р

Красных Курсантов, ул.

Красных Партизан, ул.

Красуцкого, ул.

Крашенинникова, ул.

Кременчугская, ул.

Крепостной, пер.

Крестовский, пр-т

Крестьянский, пер.

Крещенская, ул.

Кржижановского, ул.

Кривая, ул.

Кривоносовская, ул.

Кривоносовский, пер.

Кричевский, пер.

Кронверкская, наб.

Кронверкская, ул.

Кронверкский, пр-т

Кронштадтская, ул.

Кронштадтская, пл.

Кронштадтское, ш.

Кропоткина, ул.

Кропоткинская, ул.

Круглая, ул.

Круглый, пер.

Круговая, ул.

Крупской, ул.

Крутая, ул.

Крыленко, ул.

Крылова, пер.

Крылова, ул.

Крюкова, ул.

Крюкова канала, наб.

Ксеньевская, ул.

Кубанская, ул.

Кубанский, пер.

Кубинская, ул.

Кудровский, пр-д

Кузнецова, пр-т

Кузнецовская, ул.

Кузнечная, ул.

Кузнечный, пер.

Кузьминское, ш.

Куйбышева, ул.

Кулибина, пл.

Культуры, пр-т

Культуры, ул.

Культуры, пл.

Купальная, ул.

Купальный, пер.

Купальный (Тарховка), пер.

Купальный 1-й, пер.

Купальный 2-й, пер.

Купчинская, ул.

Куракина, ул.

Курляндская, ул.

Курортная, ул.

Курсантов, ул.

Курская, ул.

Курчатова, ул.

Курьерский, пр-д

Курятная (Апраксин двор), линия

Кустарный, пер.

Кустодиева, ул.

Куттузи, тер.

Кутузова, наб.

Кушелевская, дор.

Кшесинской, пер.

Лабораторная, ул.

Лабораторный, пр-т

Лабутина, ул.

Лаврский, пр-д

Лагерная, ул.

Лагерное, ш.

Лагерный, пер.

Лагоды, ул.

Лазаревский, пер.

Лазаретный, пер.

Лазо, ул.

Лангеловская, ул.

Ландышевая, ул.

Ланская, ул.

Ланское, ш.

Лапинский, пр-т

Лассаля, ул.

Латышских Стрелков, ул.

Лахтинская, ул.

Лахтинский, пр-т

Лебедева, ул.

Лебединая, ул.

Лебяжьей канавки, наб.

Левашовский, пр-т

Левашовское, ш.

Левитана, ул.

Левый берег реки Ижоры, тер.

Легковая, ул.

Лейтенанта Шмидта, наб.

Лёни Голикова, ул.

Ленина, пл.

Ленина, ул.

Ленина, пр-т

Ленина, ул.

Ленина, пр-т

Ленина, ул.

Ленина, пр-т

Ленинградская, ул.

Ленинградское, ш.

Ленинский, пр-т

Ленская, ул.

Ленсовета, ул.

Ленсоветовская, дор.

Ленсоветовский, тер.

Леонтьевская, ул.

Лермонтова, ул.

Лермонтовский, пер.

Лермонтовский, пр-т

Лесная, ул.

Лесная (Пороховые), ул.

Лесная 1-я, ул.

Лесная 2-я, ул.

Лесная 3-я, ул.

Лесновская, ул.

Лесное, тер.

Леснозаводская, ул.

Лесной, пер.

Лесной, пр-т

Лесной, пер.

Лесной 1-й, пер.

Лесной 2-й, пер.

Лесопарковая, ул.

Лессинга, аллея

Лётная, ул.

Летняя, ул.

Летняя, аллея

Летняя, ул.

Лётчика Паршина, ул.

Лётчика Пилютова, ул.

Лётчика Тихомирова, ул.

Либавский, пер.

Лиговская, ул.

Лиговский, пр-т

Лиговский, пер.

Лидинская, ул.

Лизы Чайкиной, ул.

Линейная, ул.

Линейный, пер.

Липовая, аллея

Липовая, ул.

Лисичанская, ул.

Лиственная, ул.

Лиственный, пер.

Литейная, ул.

Литейная, наб.

Литейный, пр-т

Литераторов, ул.

Литке, ул.

Литовская, ул.

Лифляндская, ул.

Лихардовская, ул.

Лицейский, пер.

Ловизский, пер.

Лодейнопольская, ул.

Лодыгина, пер.

Лодыгина, ул.

Ломаная, ул.

Ломаная, аллея

Ломаная, ул.

Ломовская, ул.

Ломоносова, ул.

Ломоносова, пл.

Ломоносова, ул.

Ломоносова, пер.

Ломоносова, ул.

Лопатина, ул.

Лосиная, ул.

Лоцманская, ул.

Луговая, ул.

Луговая 1-я, ул.

Луговая 2-я, ул.

Луговой, пер.

Лужская, ул.

Луизино, ул.

Луизинская, ул.

Луначарского, пр-т

Лунная, ул.

Лунная (сдт Волхонское), дор.

Луч 2-й, ул.

Лыжный, пер.

Льва Мациевича, пл.

Льва Толстого, ул.

Льва Толстого, пл.

Льва Толстого, ул.

Львиный, пер.

Львовская, ул.

Любанский, пер.

Любимая, ул.

Любимая (сдт Волхонское), ул.

Люблинский, пер.

Люботинский, пр-т

Ляминский, пер.

Магазейная, ул.

Магазинная, ул.

Магдалинский, пер.

Магнитогорская, ул.

Майков, пер.

Майская, ул.

Макаренко, пер.

Макарова, наб.

Макарова, ул.

Макаровская, ул.

Максима Горького, ул.

Макулатурный, пр-д

Малая, ул.

Малая (сдт Дачное Электроавтоматика), аллея

Малая 2-я, ул.

Малая 3-я, ул.

Малая 4-я, ул.

Малая 5-я, ул.

Малая Балканская, ул.

Малая Бухарестская, ул.

Малая Горская, ул.

Малая Гребецкая, ул.

Малая Десятинная, ул.

Малая Зеленина, ул.

Малая Канонерская, ул.

Малая Карпатская, ул.

Малая Каштановая, аллея

Малая Конюшенная, ул.

Малая Ленинградская, ул.

Малая Митрофаньевская, ул.

Малая Монетная, ул.

Малая Морская, ул.

Малая Московская, ул.

Малая Объездная, ул.

Малая Озёрная, ул.

Малая Подьяческая, ул.

Малая Посадская, ул.

Малая Пушкарская, ул.

Малая Разночинная, ул.

Малая Садовая, ул.

Малая Яблоновка, ул.

Малинная, ул.

Малиновская, ул.

Малодетскосельский, пр-т

Малоохтинская, наб.

Малоохтинский, пр-т

Малыгина, ул.

Малый, пер.

Малый (сдт Заозёрное), пр-д

Малый Васильевского острова, пр-т

Малый Казачий, пер.

Малый проспект Петроградской стороны, пр-т

Малый Сампсониевский, пр-т

Манежная, ул.

Манежная, пл.

Манежная, ул.

Манежный, пер.

Манежный, спуск

Мануильского, ул.

Манчестерская, ул.

Марата, ул.

Мариинская, ул.

Мариинский, пр-т

Мариинский, пр-д

Маринеско, ул.

Марка Галлая, ул.

Маркина, ул.

Марсово поле, тер.

Мартынова, ул.

Мартынова, наб.

Мартыновская, ул.

Маршака, пр-т

Маршала Блюхера, пр-т

Маршала Говорова, ул.

Маршала Жукова, пр-т

Маршала Захарова, ул.

Маршала Казакова, ул.

Маршала Мерецкова, ул.

Маршала Новикова, ул.

Маршала Тухачевского, ул.

Марьино, тер.

Марьинская (сдт Волхонское), ул.

Марьинский, пр-д

Масляный, канал

Масляный, пер.

Массальского, ул.

Мастеровой, пер.

Мастерская, ул.

Матвеева, пер.

Матвеевский, пер.

Матисов, пер.

Матисова канала, наб.

Матроса Железняка, ул.

Матросова, ул.

Матросская, ул.

Матюшенко, пер.

Машиностроителей, ул.

Маяковского, ул.

Мгинская, ул.

Мгинский, пер.

Мебельная, ул.

Мебельный, пр-д

Медиков, пр-т

Межевая, ул.

Межевой, канал

Межевой, пер.

Межевой 1-й, пер.

Межевой 2-й, пер.

Межозёрная, ул.

Мезенская, ул.

Мелитопольский, пер.

Мельничная, ул.

Мельничный, пер.

Менделеевская, ул.

Менделеевская, линия

Менделеевская, ул.

Меншиковский, пр-т

Металлистов, пр-т

Металлургов, ул.

Метростроевцев, ул.

Механизаторов, ул.

Механическая, ул.

Мечникова, пр-т

Мечникова, ул.

Миллионная, ул.

Минеральная, ул.

Минина (Сергиево), ул.

Минский, пер.

Мира, ул.

Миргородская, ул.

Мирная, ул.

Миронова, ул.

Митавский, пер.

Митрофаньевский, туп.

Митрофаньевское, ш.

Михаила Дудина, ул.

Михайлова, ул.

Михайловская, ул.

Михайловская, дор.

Михайловский, пер.

Михайловский (Апраксин двор), пр-д

Мичманская, ул.

Мичурина, ул.

Мичуринская, ул.

Мишкинская, ул.

Можайская, ул.

Можайский, пр-д

Можайского (Горелово), ул.

Моисеенко, ул.

Мокколовская, ул.

Молдагуловой, ул.

Молодёжная, ул.

Молодёжная (Сергиево), ул.

Молодёжный, пер.

Монастырская, ул.

Мончегорская, ул.

Моравский, пер.

Мореходная, ул.

Морозовская, ул.

Морская, ул.

Морская, наб.

Морская, ул.

Морские Дубки, ул.

Морского Десанта, ул.

Морской, пер.

Морской, пр-т

Морской, пер.

Морской, пр-т

Морской, пер.

Морской Пехоты, ул.

Морской Славы, пл.

Мосина, ул.

Москательная (Апраксин двор), линия

Москательный, пер.

Московская, ул.

Московская, пл.

Московская Славянка, тер.

Московские Ворота, пл.

Московский, пер.

Московский, пр-т

Московское, ш.

Мостовая, ул.

Моховая, ул.

Мошков, пер.

Мраморная, ул.

Мраморный, пер.

Мужества, пл.

Музейная, пл.

Музыкантский, пер.

Мурзинская, ул.

Мурино, ст.

Муринская, дор.

Муринский 1-й, пр-т

Муринский 2-й, пр-т

Муромская, ул.

Муромцева, пр-т

Мусоргского, пер.

Мучной, пер.

Мшинский, пер.

Мытнинская, наб.

Мытнинская, ул.

Мытнинская, пл.

Мытнинский, пер.

Мышкинская, ул.

Мясная, ул.

на Александровку, дор.

на Бочагу, пр-д

на Глухое озеро, дор.

На Петро-Славянку, дор.

На Турухтанные острова, дор.

Набережная, ул.

Нагорная, ул.

Нагорный, пер.

Наличная, ул.

Нарвская, ул.

Нарвский, пер.

Нарвский, пр-т

Народная, ул.

Народного Ополчения, пр-т

Народный, пер.

Наставников, пр-т

Науки, пр-т

Нахимова, ул.

Нева, ст.

Невельская, ул.

Невзоровой, ул.

Невская, ул.

Невский, пр-т

Невьянская, ул.

Нежинская, ул.

Нейшлотский, пер.

Некрасова, ул.

Неманский, пер.

Немкова, ул.

Непокорённых, пр-т

Нерчинская, ул.

Нестерова, пер.

Нефтяная, дор.

Нижне-Каменская, ул.

Нижняя, ул.

Нижняя, дор.

Нижняя, ул.

Нижняя, дор.

Нижняя 1-я, ул.

Нижняя Колония, ул.

Нижняя Полевая, ул.

Никитинская, ул.

Никитинская 1-я, ул.

Никитинская 2-я, ул.

Никитинский, пер.

Никифорова, пер.

Николаева, ул.

Николаевская, ул.

Николаевский, пр-т

Николаевский, пр-д

Николая Рубцова, ул.

Николая Соколова, ул.

Никольская, ул.

Никольская, пл.

Никольский, пер.

Нобельский, пер.

Новаторов, б-р

Новаторская, ул.

Новая, ул.

Новая, дор.

Новая, ул.

Новая (Гуммолосары), ул.

Новая (Дудергоф), ул.

Новая (Знаменка), ул.

Новая (Кондакопшино), ул.

Новая (Луизино), ул.

Новая Слобода, ул.

Новгородская, ул.

Новгородский, пр-т

Ново-Адмиралтейского канала, наб.

Ново-Александровская, ул.

Ново-Гагаринская, ул.

Ново-Железнодорожная, ул.

Ново-Нарвский, пер.

Ново-Нарвское, ш.

Ново-Никитинская, ул.

Ново-Рыбинская, ул.

Новоалександровская, ул.

Новобелицкая, ул.

Новогорская, ул.

Новодеревенская, ул.

Новожиловский, пр-д

Новоизмайловский, пр-т

Новоколомяжский, пр-т

Новокондакопшино, тер.

Новоладожская, ул.

Новолитовская, ул.

Новомалиновская, дор.

Новоовсянниковская, ул.

Новоорловская, ул.

Новопроложенная, ул.

Новороссийская, ул.

Новорощинская, ул.

Новосёлов, ул.

Новосельковская, ул.

Новосибирская, ул.

Новосильцевский, пер.

Новосмоленская, наб.

Новостроек, ул.

Новоутиная, ул.

Новоцентральная, ул.

Новочеркасский, пр-т

Электрический монтаж | R&M Electrical Assembly

Электрическая сборка | Электрическая сборка R&M

ЛУЧШЕ • УМНЕ • БЕЗОПАСНЕЕ

Электросборочное подразделение R&M — одно из ведущих сертифицированных ограждение для опасных и промышленных зон, распределительный щит и Монтажники распределительных коробок в Великобритании.

Электромонтаж

Обладая более чем десятилетним опытом работы в отрасли, мы можем обеспечить полностью индивидуализированный монтаж повышенной безопасности и безопасной зоны и электромонтажные услуги с использованием некоторых ведущих мировых производителей взрывозащищенные (Ex d) и повышенной безопасности (Ex e) корпуса и составные части.

Мы предлагаем нашим клиентам полностью сертифицированные и укомплектованные распределительные коробки. и корпуса от Eaton Crouse Hinds (CEAG), Hawke and Weidmuller as а также Schneider, Dorman Smith, ABB & Hager Distribution Boards. Заполнен и настроен в соответствии со стандартом или в соответствии с вашими конкретными требованиями, эти сборки производятся на нашем заводе по индивидуальному заказу и предназначен для немедленного подключения на месте. Благодаря строгой сертификации R&M прошел процесс, они поставляются в комплекте с Декларация соответствия и сертификаты для опасных зон (когда требуется) одобрено соответствующим производителем в отношении пригодности корпуса для этой конкретной области.

R&M Video

Услуги

Наша опытная команда мастерских обладает высокой квалификацией в поставке ограждений для опасных зон, распределительных щитов и постов управления из различных материалов, включая; нержавеющая сталь, окрашенная низкоуглеродистая сталь, стеклопластик и пластик, а также при необходимости можем предложить индивидуальные услуги по окраске. Они могут быть собраны либо по чертежам, предоставленным заказчиком, либо мы можем предложить возможность собственного чертежа САПР.

Работая в различных отраслях промышленности, включая нефтегазовую, железнодорожную, энергетическую, водоочистную и фармацевтическую, мы поставляем продукцию на действительно глобальный рынок, дополнительно поставляя широкий спектр электрических узлов, от простых муховодов и временных фонарей до основные силовые платы (см. наш раздел «Сервис», чтобы ознакомиться с полным ассортиментом сборки, который мы можем поставить).

Ассортимент продукции

У нас есть широкий ассортимент корпусов из стеклопластика, нержавеющей стали и стали, а также распределительных коробок на нашем складе, а также широкий спектр вспомогательных компонентов, что позволяет нам предлагать быстрое выполнение как единичных, так и крупных заказов. .Наша способность привлекать складские запасы нашей материнской компании (имеющей более 70 000 товарных позиций) еще больше расширяет эту возможность.

Профессия Монтажник электрооборудования

Монтажники электрооборудования отвечают за сборку электрического оборудования. Они собирают компоненты продукта и электропроводку по чертежам.

Хотите знать, какая профессия и профессия вам больше всего подходят? Пройдите наш бесплатный тест на карьерный код Голландии и узнайте.

Электрический разряд

Свойства и области применения электрического разряда, включая напряжение и электроды.

Электросхемы

Визуальное схематическое изображение электрической цепи, ее компонентов и соединений между этими компонентами.

Электроэнергетика

Электричество создается, когда электрический ток течет по проводнику.Это влечет за собой движение свободных электронов между атомами. Чем больше свободных электронов присутствует в материале, тем лучше этот материал проводит. Три основных параметра электричества — это напряжение, сила тока (ампер) и сопротивление (Ом).

Электричество

Понимать принципы работы электрических и силовых цепей, а также связанные с ними риски.

Требования к электрооборудованию

Национальные и международные правила в отношении использования и производства электрического оборудования на рабочем полу. Эти правила содержат правила и рекомендации по таким темам, как общее управление рисками, производство электрического оборудования, испытания электрического оборудования, установка электрического оборудования, предупреждающие таблички и сертификаты.

Удалить дефектную продукцию

Удалите дефектные материалы с производственной линии.

Применение техники пайки

Применяйте и работайте с различными техниками в процессе пайки, такими как мягкая пайка, серебряная пайка, индукционная пайка, контактная пайка, пайка труб, механическая пайка и пайка алюминия.

Провести замеры деталей

Работать с измерительными приборами для измерения частей произведенных объектов. При проведении измерений учитывать спецификации производителей.

Расшифровка электрических схем

Читать и понимать чертежи и электрические схемы; понимать технические инструкции и инструкции по сборке электрооборудования; понимать теорию электричества и электронные компоненты.

Сборка электрических компонентов

Соберите переключатели, электрические элементы управления, печатные платы и другие электрические компоненты, используя ручное и паяльное оборудование.

Обеспечить соответствие ТУ

Убедитесь, что собранные изделия соответствуют указанным спецификациям.

Крепежные детали

Скрепляйте компоненты вместе в соответствии с чертежами и техническими планами для создания узлов или готовых изделий.

Стандарты качества производства мониторов

Следите за стандартами качества в процессе производства и отделки.

Прочитать сборочные чертежи

Прочтите и интерпретируйте чертежи, на которых перечислены все детали и узлы определенного продукта. На чертеже указаны различные компоненты и материалы, а также приведены инструкции по сборке продукта.

Выровнять компоненты

Выровняйте и разложите компоненты, чтобы правильно собрать их в соответствии с чертежами и техническими планами.

Эксплуатация паяльного оборудования

Используйте паяльное оборудование для плавления и соединения частей металла или стали, например паяльник, паяльную горелку, газовый утюг и другие.

Соблюдать сроки

Обеспечивает завершение оперативных процессов в заранее согласованное время.

Лучшие цены на электрические панели для жилых помещений — выгодные предложения на электрические панели для жилых помещений от мировых продавцов электрических панелей для жилых помещений

Отличные новости !!! Вы попали в нужное место для жилых электрических панелей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие жилые электрические панели должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электрические щиты для дома на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе электрических панелей для жилых помещений и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести электрические панели для дома по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ЭЛЕКТРИЧЕСКАЯ ПАНЕЛЬ ▷ Испанский перевод

панель eléctrico Tablero eléctrico Cuadro eléctrico панель de electricidad

Электрическая панель
— определение английского языка, грамматика, произношение, синонимы и примеры
Предложены способы и устройство для электрической панели .патенты-wipo патенты-wipo
Сок электрическая панель opensubtitles2 opensubtitles2
Экраны, световые вывески, неоновые вывески, световые или механические сигналы, светящиеся электрические панели с фиксированными или подвижными дисплеями tmClass tmClass
Разное оборудование ( электрощитов ) UN-2 UN-2
Термостаты для электрощитов , термостаты tmClass tmClass
В электрических панелях и должны использоваться предохранители надлежащего размера.Гига-френ Гига-френ
Модульное контактное и / или сигнальное устройство для электрощитов патенты-wipo патенты-wipo
Крепление антенны для электрощита плат патенты-wipo патенты-wipo
Лампы для электрощитов tmClass tmClass
« Электрощит ». ханглиш ханглиш
Опорный изолятор для токопроводящих шин и соответствующего шкафа и электрической панели патенты-wipo патенты-wipo
c) Установка новых электрических щитов для главного здания ($ MultiUn MultiUn
Устройство или электрическая панель прикрепляется с помощью монтажных средств к центральной части изобретения.патенты-wipo патенты-wipo
9030.40.10 00 — — — Электрощит — приборы индикации; Измерители напряженности поля Гига-френ Гига-френ
Итак, я вернулся на место преступления, снял дверь с электрической панели . OpenSubtitles2018.v3 OpenSubtitles2018.v3
Солнечная электрическая панель патенты-wipo патенты-wipo
Грифф поможет починить электрощит ? OpenSubtitles2018.v3 OpenSubtitles2018.v3
Я зашел в электрическую панель , чтобы поискать, украсть какие-то идеи. OpenSubtitles2018.v3 OpenSubtitles2018.v3
Электрощит монтаж патенты-wipo патенты-wipo
Придорожные шкафы из стеклопластика для размещения электроустановок или электрощитов tmClass tmClass
◦ обитатель не должен изменять или вмешиваться в электрическую проводку, оборудование или электрические панели помещения; Гига-френ Гига-френ
Машина снабжена независимой электрической панелью и ПЛК.Обычное сканирование Обычное сканирование
Электропанель Нагреватель и процесс его изготовления патенты-wipo патенты-wipo
Я зашел в электрическую панель , чтобы поискать, украсть какие-то идеи opensubtitles2 opensubtitles2
Производитель электрических панелей управления, панели управления технологическим процессом, панели управления приборами, центра управления двигателем, центра управления мощностью, панели управления системой отопления и охлаждения, Мумбаи, Индия
Мы занимаемся проектированием, производством, поставкой, установкой, тестированием и вводом в эксплуатацию.Производитель надежных электрических панелей мирового класса (одобрен CPRI), таких как электрические панели управления, панель управления технологическим процессом, панель управления приборами, центр управления электродвигателем, центр управления питанием, панель управления системой отопления и охлаждения, панель управления пускателями DOL и звезда треугольник, вентиляция Панель управления системой, Панель управления системой охлаждения, Панель управления системой отопления, вентиляции и кондиционирования, автоматический ручной режим, Панель управления пускателем пожарного насоса, степень защиты IP 55
Мы также хотели бы представить себя одним из ведущих производителей электрических панелей управления, таких как
Электрические панели управления, Панель управления технологическим процессом, Панель управления приборами, Центр управления электродвигателем, Центр управления мощностью, Панель управления системой отопления и охлаждения, Панель управления пускателями DOL и звезда треугольник, Панель управления системами вентиляции, Панель управления системой охлаждения, Управление ОВКВ общего охладителя Панель, автоматический ручной режим.
Industrial Electricals зарекомендовала себя как пользующийся доверием бренд и удерживает лидерство в отрасли производства панельных плат в течение последних десяти лет.
Возможности
IE заключаются в полном проектировании, производстве, тестировании, установке и вводе в эксплуатацию промышленных электрических панелей для различных национальных и международных клиентов на всех континентах.Среди известных довольных клиентов IE — Voltas, Blue Star, Sterling & Wilson.
Видение высшего руководства
Мубарак Дж. Ансари, движущая сила Industrial Electricals
Шри. Ансари имеет 20-летний опыт работы, а с 8-ми лет он самостоятельно управляет судами.Industrial Electricals как индивидуальный предприниматель. Компания успешно внедрила около 500
Подробнее ….
Панель распределения питания Панели стартера двигателя прямого действия
Адрес : Unit No.
Навигация по записям
Подключение реле к микроконтроллеру. Подключение реле и силовой нагрузки к микроконтроллеру: полное руководство
Ультразвук и инфразвук в природе и технике. Ультразвук и инфразвук: характеристики, влияние на организм и применение
Похожие записи

21.11.2024 0
Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0
Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0
Гемангиома у новорожденных: причины, виды, лечение и профилактика
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Автолюбителям
Датчик
Лайфхаки
Преобразователь
Своими руками
Схемы
Усилитель
Разное
Карта сайта
© M-Gen

Что такое электрощит и для чего он нужен

Основные компоненты электрощита

Как рассчитать количество модулей в электрощите

Выбор автоматических выключателей для электрощита

Зачем нужны УЗО в электрощите

Пошаговая инструкция по сборке электрощита

Правила безопасности при сборке и эксплуатации электрощита

Электрические щиты. Виды и назначение. Монтаж и особенности

Назначение

Виды электрических щитов

Главный распределительный щит

Вводное распредустройство

Аварийный ввод резерва

Этажный электрощит

ЩЭ обычно разделен на 3 отсека:

Квартирный щит

Квартирные распредщиты делятся по типу установки:

По материалу изготовления:

Виды квартирных электрощитов по назначению:

Щит освещения

Электрические щиты освещения делятся:

Щит управления

Щит автоматики

Щит бесперебойной подачи

Сборка щита

Монтаж

Ограничение доступа

Похожие статьи:

Сборка и монтаж электрического щита своими руками

Что такое электрический щит и для чего он нужен?

Принципы распределения электричества по группам

Составление схемы электрического щита

Необходимо ли УЗО в электрическом щите?

Как рассчитать количество мест в электрическом щите?

Как выбрать хороший электрический щит

Как выбрать модульное оборудование в электрический щит?

Сборка и монтаж электрического щита

Цены — Сборка электрических щитов

сборка и расключение установки на 220 В

Назначение электрощита

Формирование электрических линий

Разновидности устройств

Разработка принципиальной схемы

Комплектующие для монтажа

Выбор корпуса

Приборы защиты и отключения

Дополнительные приспособления

Этапы и правила сборки своими руками

монтаж, подключение, сборка в Санкт-Петербурге (СПб)

Электрический монтаж | R&M Electrical Assembly

ЛУЧШЕ • УМНЕ • БЕЗОПАСНЕЕ

Электромонтаж

R&M Video

Услуги

Ассортимент продукции

Профессия Монтажник электрооборудования

ЭЛЕКТРИЧЕСКАЯ ПАНЕЛЬ ▷ Испанский перевод

— определение английского языка, грамматика, произношение, синонимы и примеры

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
