Счетчик электроэнергии аскуэ. Автоматизированная система контроля и учета электроэнергии (АСКУЭ): принципы работы, преимущества и внедрение

Что такое АСКУЭ и как она работает. Какие преимущества дает внедрение автоматизированной системы учета электроэнергии. Из каких компонентов состоит АСКУЭ. Как рассчитать стоимость внедрения системы.

Что такое АСКУЭ и зачем она нужна

АСКУЭ (Автоматизированная система контроля и учета электроэнергии) — это комплексное решение для дистанционного сбора, обработки и анализа данных о потреблении электроэнергии. Система позволяет автоматизировать процесс учета электроэнергии, повысить его точность и оперативность.

Основные задачи, которые решает АСКУЭ:

• Автоматический сбор показаний со счетчиков электроэнергии
• Контроль балансов электроэнергии
• Выявление потерь и хищений электроэнергии
• Анализ режимов электропотребления
• Формирование отчетов для расчетов с потребителями

Внедрение АСКУЭ позволяет значительно повысить эффективность учета и контроля электроэнергии. Как это происходит? Система в автоматическом режиме собирает данные со всех подключенных счетчиков, обрабатывает их и предоставляет оператору в удобном виде. Это исключает ошибки при снятии показаний вручную и позволяет оперативно выявлять любые отклонения в энергопотреблении.

Преимущества внедрения АСКУЭ для различных потребителей

Автоматизированная система учета электроэнергии дает ряд существенных преимуществ для разных категорий потребителей:

Для энергосбытовых компаний:

• Снижение коммерческих потерь электроэнергии
• Оперативное выявление хищений электроэнергии
• Автоматизация расчетов с потребителями
• Возможность внедрения многотарифных систем учета

Для управляющих компаний ЖКХ:

• Прозрачность расчетов за электроэнергию
• Снижение затрат на сбор показаний счетчиков
• Возможность дистанционного отключения неплательщиков
• Контроль качества электроэнергии

Для промышленных предприятий:

• Оптимизация режимов электропотребления
• Снижение пиковых нагрузок
• Контроль энергоэффективности производства
• Возможность перехода на более выгодные тарифы

Таким образом, внедрение АСКУЭ позволяет повысить эффективность использования электроэнергии и снизить затраты на ее оплату для всех участников рынка.

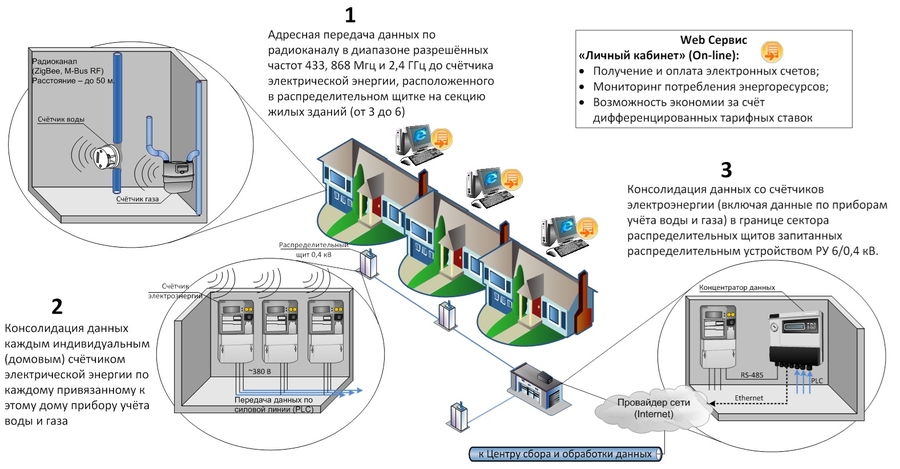

Принцип работы и основные компоненты АСКУЭ

Как работает автоматизированная система учета электроэнергии? Рассмотрим основные этапы и компоненты:

1. Измерение параметров электроэнергии. Выполняется с помощью интеллектуальных счетчиков, установленных у потребителей. Современные счетчики измеряют не только объем потребления, но и показатели качества электроэнергии.
2. Сбор и передача данных. Информация со счетчиков передается по каналам связи (проводным или беспроводным) на устройства сбора и передачи данных (УСПД).
3. Обработка и хранение информации. УСПД обрабатывают полученные данные и передают их в центр сбора и обработки информации (ЦСОИ).
4. Анализ и представление данных. Специальное программное обеспечение в ЦСОИ анализирует полученную информацию и представляет ее в удобном для пользователя виде (графики, отчеты и т.д.).

Основные компоненты системы АСКУЭ:

• Интеллектуальные счетчики электроэнергии
• Устройства сбора и передачи данных (УСПД)
• Каналы связи (PLC, радио, GSM и др.)
• Сервер сбора и обработки данных
• Программное обеспечение для анализа и визуализации

Выбор конкретных компонентов зависит от масштаба системы и особенностей объекта внедрения. Для небольших объектов (например, многоквартирный дом) может использоваться упрощенная структура без промежуточных УСПД.

Технологии передачи данных в системах АСКУЭ

Важный аспект работы АСКУЭ — технологии передачи данных от счетчиков в центр сбора информации. Какие варианты используются чаще всего?

PLC (Power Line Communication)

Технология передачи данных по силовым линиям электросети. Преимущества: не требует прокладки дополнительных кабелей, низкая стоимость внедрения. Недостатки: чувствительность к помехам в электросети, ограниченная скорость передачи данных.

Радиоканал

Передача данных по радио на частотах 433/868 МГц. Плюсы: высокая помехозащищенность, возможность создания самоорганизующихся сетей. Минусы: ограниченный радиус действия, необходимость установки ретрансляторов.

GSM/GPRS

Использование сотовых сетей для передачи данных. Достоинства: большая зона покрытия, высокая скорость передачи. Недостатки: зависимость от качества сигнала сотовой связи, необходимость оплаты трафика.

Ethernet/Internet

Передача данных по локальной сети или через интернет. Преимущества: высокая скорость, возможность удаленного доступа. Недостатки: необходимость наличия сетевой инфраструктуры.

Выбор технологии зависит от особенностей объекта, требований к скорости и надежности передачи данных, а также бюджета проекта. Часто в рамках одной системы АСКУЭ используется комбинация различных технологий.

Этапы внедрения системы АСКУЭ

Процесс внедрения автоматизированной системы учета электроэнергии включает несколько ключевых этапов:

1. Обследование объекта. Анализ существующей системы учета, определение требований к новой системе.
2. Проектирование. Разработка технического задания, выбор оборудования и программного обеспечения, проектирование структуры системы.
3. Монтаж оборудования. Установка интеллектуальных счетчиков, УСПД, организация каналов связи.
4. Настройка программного обеспечения.
   Установка и конфигурирование ПО для сбора и анализа данных.
5. Пусконаладочные работы. Проверка работоспособности всех компонентов системы, настройка сбора и передачи данных.
6. Опытная эксплуатация. Тестирование системы в реальных условиях, выявление и устранение возможных проблем.
7. Обучение персонала. Проведение тренингов для сотрудников, которые будут работать с системой.
8. Ввод в промышленную эксплуатацию. Официальный запуск системы в работу.

Важно отметить, что внедрение АСКУЭ — это комплексный процесс, требующий участия специалистов различного профиля: инженеров-электриков, программистов, специалистов по связи. Поэтому часто компании обращаются к услугам специализированных организаций, имеющих опыт реализации подобных проектов.

Расчет стоимости внедрения АСКУЭ

Сколько стоит внедрение автоматизированной системы учета электроэнергии? Точная стоимость зависит от многих факторов, но можно выделить основные составляющие:

• Стоимость оборудования (счетчики, УСПД, серверное оборудование)
• Затраты на монтаж и пусконаладочные работы
• Стоимость программного обеспечения и его настройки
• Расходы на проектирование системы
• Затраты на обучение персонала

Для примерного расчета можно использовать следующие ориентировочные цифры:

• Стоимость интеллектуального счетчика: от 3000 до 10000 рублей
• УСПД: от 30000 до 100000 рублей
• Программное обеспечение: от 100000 рублей
• Монтаж и настройка: 20-30% от стоимости оборудования

Таким образом, стоимость внедрения АСКУЭ для многоквартирного дома на 100 квартир может составить от 500000 до 1500000 рублей. Для крупных промышленных предприятий стоимость может достигать нескольких миллионов рублей.

При расчете стоимости важно учитывать не только первоначальные затраты, но и стоимость эксплуатации системы. Как правило, окупаемость проекта внедрения АСКУЭ составляет от 1 до 3 лет за счет снижения потерь электроэнергии и оптимизации энергопотребления.

Перспективы развития систем АСКУЭ

Автоматизированные системы учета электроэнергии постоянно развиваются. Какие тенденции наблюдаются в этой области?

• Интеграция с другими системами. АСКУЭ становятся частью более крупных систем управления энергопотреблением и «умных сетей» (Smart Grid).
• Использование технологий big data. Анализ больших объемов данных позволяет более точно прогнозировать энергопотребление и выявлять аномалии.
• Внедрение элементов искусственного интеллекта. ИИ может использоваться для оптимизации режимов энергопотребления и предсказания возможных аварийных ситуаций.
• Развитие технологий IoT. Использование «интернета вещей» позволяет создавать более гибкие и масштабируемые системы учета.
• Повышение кибербезопасности. С ростом цифровизации увеличивается и важность защиты систем АСКУЭ от хакерских атак.

Эти тенденции ведут к тому, что системы АСКУЭ становятся все более «умными» и интегрированными в общую инфраструктуру управления энергетикой. Это открывает новые возможности для повышения энергоэффективности и качества энергоснабжения.
