| Наименование изделия у производителя | Маяк 302АРТ | |
| Исполнение по типу сети | трехфазный | |
| Способ подключения к сети | полукосвенный (трансформаторный) | |
| Номинальное напряжение, Un | 3~230/400В, | |
| Диапазон рабочих частот | 50Hz | |
| Максимальный ток | 10А | |
| Номинальный/базовый ток | 5А | |
| Условное обозначение рабочих токов | 5(10)А | |
| Тип учитываемой электроэнергии (A/R) | активной и реактивной энергии, | |
| Класс точности (активной/реактивной энергий) | [0,5S/1,0], | |
| Исполнение по количеству тарифов | многотарифный, | |
| Количество тарифов | (Т8) | |
| Тип тарификатора (для многотарифных счетчиков) | внутренний | |
| Особенность исполнения по каналам учета | ||
| Встроенные интерфейсы связи | PLC, оптопорт, | |
| Наличие импульсного выхода | имп.выход, | |
| Встроенное дополнительное оборудование | выход сигнализации, | |
| Тип отсчетного устройства | ЖКИ, | |
| Тип датчика(ов) тока | датч.транс.тока, | |
| Стартовый ток (чувствительность) | ||
| Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более | 9,0(1,9) | |
| Полная мощность (V·A), потребляемая цепью тока, не более | 0.1 | |
| Передаточное число, имп/kW, имп/kVAr | 5000 | |
| Сохранность данных при прерываниях питания (информации/внутренних часов) | ||
| Способ монтажа | на монтажную панель | |
| Ширина в модулях (для модульных исполнений) | ||
| Степень защиты корпуса, IP | IP51 | |
| Измерение качества электроэнергии | ||
| Ведение журналов по измеряемым значениям и событиям | есть | |
| Наличие электронной пломбы | ||
| Возможность подключения резервного питания | есть | |
| Сечение подключаемого провода | ||
| Межповерочный интервал | 16 лет | |
| Гарантийный срок эксплуатации | ||
| Средний срок службы | 30 лет | |
| Сертификация в госреестре средств измерений России и СНГ | есть | |
| Диапазон рабочих температур, °C | от -40°C до +60°C | |
| Климатическое исполнение и категория размещения | ||
| Конструктивная особенность | ||
| Примечание | ||
| Альтернативные названия | МАЯК302АРТ 302 Маяк302 APT 302APT Маяк302APT 5(10)A 8 тарифов | |
| Страна происхождения | ||
| Сертификация RoHS | ||
| Код EAN / UPC | ||
| Код GPC | ||
| Код в Profsector.com | FN19.65.27.23 | |
| Статус компонента у производителя | — |

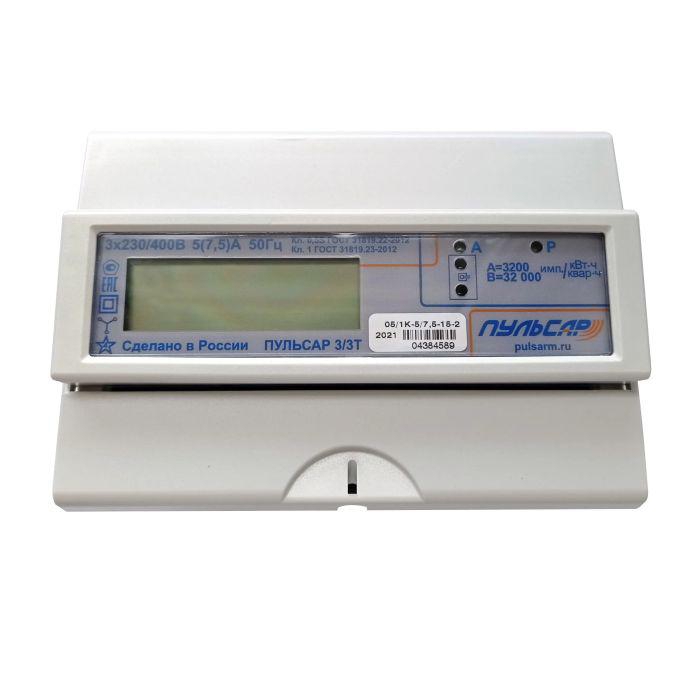

Трехфазные электросчетчики | Счетчики электроэнергии трехфазные 380В
Трёхфазные счётчики электрической энергии
Для учета потребленной электрической энергии в трехфазных сетях переменного тока, могут применяться приборы учета различных исполнений, принципов действия и функционала метрологической части.
Трёхфазные приборы учета массово выпускаются двух типов:
— электромеханические счетчики; Выпускаются в вариантах учета потребления в 3 проводных и 4 проводных сетях переменного тока. Включение в сеть прямого типа или через трансформатор тока, или трансформаторы тока и напряжения. Оснащены импульсным выходом, ряд моделей учета потребления активной и реактивной мощностей могут быть оснащены оптическим портом или RS-485 интерфейсом связи.
— электронные, или цифровые счетчики электроэнергии.
Цифровые трехфазные счетчики электрической энергии производятся в следующих исполнениях:
— прибор учета активной мощности прямого или трансформаторного включения;
— прибор учета реактивной и активной мощностей прямого или трансформаторного включения;
— прибор двунаправленного учета реактивной мощности, в исполнениях прямого или трансформаторного включения;
— многотарифный прибор учета прямого или трансформаторного включения;
— многотарифный прибор расширенного функционала.
В бытовом секторе применяются счетчики активной мощности, так как за реактивную мощность, вбрасываемую оборудованием в сеть, платит только коммерческий потребитель.
Могут применяться как приборы электромеханического типа так и цифровые приборы в случае необходимости подключения потребителя в систему автоматизированного сбора и коммерческого учета электроэнергии или сокращенно АСКУЭ. Для оптимизации затрат на электроэнергию бытовой потребитель может установить многотарифный прибор, и спланировать максимальное потребление электрической энергии на период действия наиболее дешевого тарифа.
Приборы расширенного функционала помимо тарифного учета, ведение журнала срезов потребленной электроэнергии согласно предварительно заданным временным интервалам срезов, возможности подключения в систему АСКУЭ по различным интерфейсам связи, управлением реле отключения потребителя, индикации неправильного включения, и попыток хищения, дают возможность доступа к следующим функциям:— контроль частоты, напряжения сети, Cos фи;
— возможность использовать трансформаторы с разным коэффициентом трансформации;
— контроль качества сети на присутствие гармоник;
— возможность гибкой настройки прибора согласно требованиям энергокомпании и специфики конкретной точки учета.
Рынок трёхфазных приборов учета позволяет бытовому или коммерческому потребителю выбрать, согласно своих финансовых возможностей и технических потребностей, наиболее оптимальный прибор учета. Прибор может быть использован для коммерческого учета при условии наличия модели в государственном реестре, и соответствию требованиям энергокомпании с которой заключен договор на поставку электроэнергии.
Трехфазный счетчик электроэнергии многотарифный СЭТ 3ар (счетчик активной и реактивной энергии)
Электронные счетчики СЭТ 3ар-…-ЖКИ для многотарифного учета активной и реактивной энергии в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока.
Описание
СЭТ 3ар-…-ЖКИ предназначены для многотарифного учета всех видов энергии по временным зонам суток. Электронные счетчики подключаются непосредственно или через измерительные трансформаторы тока.
Для программирования и считывания информации об энергопотреблении счетчики имеют цифровой интерфейс.
Трехфазные счетчики СЭТ 3ар эксплуатируются автономно или в составе автоматизированных информационно-измерительных систем технического или коммерческого учета (АСКУЭ).
Отличительные особенности
- ЖКИ с энергонезависимым запоминающим устройством
- Внутренний тарификатор
- Интерфейс связи RS-485 (встроенный, гальванически развязанный источник питания)
- Учет энергии цифровым способом
- Защита от недоучета и хищения электроэнергии
- Двойной технологический запас по точности измерений
- Высокопрочный, негорючий, пыле – влаго – брызгозащищенный корпус
- Малое собственное энергопотребление
- Возможность крепления на DIN-рейку (замок устанавливается по заявке)
Функциональные возможности
- Многотарифный учет электроэнергии:
- максимальное количество учетных тарифов — 4
- максимальное количество сезонов — 8
- 24 временные зоны в течение суток
- 3 типа дней: рабочий, суббота, воскресенье — праздник
- количество нестандартных дней — 24
- Профиль мощности глубиной 64 суток
- Энергонезависимые часы с точностью хода не более 0,5с в сутки
- Счетчик ведет учет и отображение следующих параметров:
- текущие показания счетчика по 4 тарифам с момента сброса для каждого вида энергии
- действующий тариф и тип дня
- текущая дата
- текущее время
- Считывание через интерфейсы обмена информации:
- заводской номер счетчика
- модель счетчика
- место установки
- текущие показания счетчика по 4 тарифам (с нарастающим итогом с момента сброса) для каждого вида энергии
- текущие дата и время
- список тарифных зон
- календарь праздничных (нестандартных) дней (24 дня)
- включение/отключение функции перевода времени на летний/зимний режим работы
- журнал событий (включение счетчика; вскрытие счетчика; смена тарифного расписания; запись времени/даты; отключение счетчика)
- 30 мин. срезы активной и реактивной энергии за 64 суток
- Запись по интерфейсу обмена информации:
- текущая дата и время
- список тарифных зон
- календарь праздничных (нестандартных) дней (24 дней)
- информация о месте установки счетчика
Вся считываемая и записываемая информация в электронных счетчиках защищена паролями доступа.
__________________________________________________________________________________
Вы можете купить счетчики электроэнергии непосредственно на заводе, оформив онлайн заявку, или у наших региональных представителей.
Цены на трехфазные счетчики СЭТ 3ар-…-ЖКИ уточняйте у наших дилеров.
Выберите центр продаж наиболее удобный для Вас:
полный список региональных представителей
Устройство и принцип действия счетчиков для измерения реактивной энергии
Реактивная мощность определяется выражением
Q=UIsinψ
Хотя эта мощность не характеризует передаваемой энергии за единицу времени, измерение реактивной мощности и энергии на практике необходимо, так как наличие реактивной энергии в линиях электропередачи в них вызывает увеличение тока, следовательно, увеличение потерь и падения напряжения.
На практике большое значение имеет измерение реактивной мощности и энергии в цепях трехфазного тока.
Рисунок 2.2.6. Принципиальная схема и векторная диаграмма дифференциального счетчикареактивной электрической энергии
Из нескольких разновидностей счетчиков реактивной энергии в настоящее время большее распространение получили счетчики с дополнительной последовательной обмоткой (дифференциальные), принципиальная схема которых показана на рисунке 2.2.6.,а, а векторная диаграмма — на рисунке 2.2.6., б.
Такой счетчик, как и трехфазный счетчик активной энергии, является двухэлементным двухдисковым, с нормально вып. обмотками напряжения и дополнительной 3последовательной обмоткой. Эта обмотка с удвоенным (по сравнению с основными токовыми обмотками) числом витков разделена на две равные части, помещенные на токовых магнитопроводах однофазных элементов. Обе половины последовательной обмотки включены встречно основным токовым обмоткам, и общий магнитный поток Ф, такого магнитопровода определяется геометрической разностью намагничивающих сил всех токовых обмоток.
Рисунок 2.2.7. Устройство и схема включения трехфазного счетчика электрической энергии.
Следовательно, результирующий вращающий момент, действующий на общую подвижную часть, можно рассматривать как сумму следующих вращающих моментов:
где МА и МС — вращающие моменты, создаваемые основными токовыми обмотками, включенными в фазы А и С, и соответствующими обмотками напряжения;
Ма и Мс — вращающие моменты, создаваемые половинками дополнительной токовой обмотки и соответствующими обмотками напряжения.
Вращающий момент индукционного прибора пропорционален произведению напряжения на ток и косинус угла между ними.
Полагая линейные напряжения симметричными, т.е.
UAB =UВС = UCA =
Можно выразить результирующий вращающий момент, действующий на общую подвижную часть, как сумму отдельных моментов:
Из этого выражения видно, что при симметричности линейных напряжений такой счетчик будет давать показания, пропорциональные реактивной энергии при любой нагрузке (равномерной или неравномерной) фаз.
В соответствии с ГОСТ 6570—96 счетчики реактивной энергии разделяют на классы точности —2,0 и 3,0, определяемые по допустимой относительной погрешности.
Трехфазные счетчики реактивной энергии могут изготовлятся из таких же элементов, что и активные, но включенных по специальным схемам.

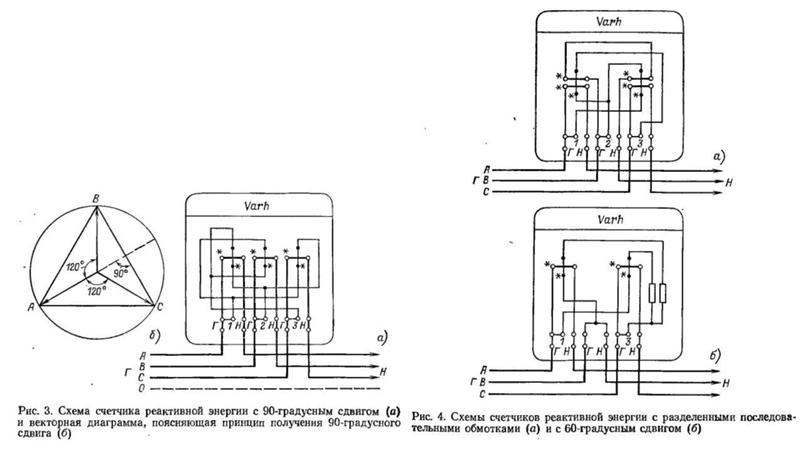

Одним из типов таких счетчиков является двухэлементный счетчик с 60-ти градусным сдвигом. Угол между напряжением U и рабочим потоком Фу равен 60° + α1. Изменение величины угла β достигается включением в параллельную цепь каждого элемента добавочного активного сопротивления rд. Если элементы счетчика включить так, как это указано на схеме рисунка 2.2.8., то получим:
где Мвр — вращающий момент счетчика;
Мвр1— вращающий момент 1 элемента;
Мвр2 — вращающий момент 2 элемента.
получим:
Из последнего выражения видно, что вращающий момент такого счетчика прямо пропорционален реактивной мощности.
Рисунок 2.2.8. Схема счетчика реактивной энергии.
Эти счетчики пригодны для измерения реактивной мощности в трехфазных трехпроводных сетях при полной симметрии и при простой асимметрии. Промышленность выпускает счетчики такого типа например, СРЗ-ИТР.
Узнать еще:
LE-03MB Трехфазный счетчик потребления активной и реактивной энергии, M-BUS, 100(5)А;
Трехфазный, прямого подключения, двусторонний, измерение электрической энергии и параметров сети, интерфейс связи M-Bus.
LE-03MB -это статический (электронный) счетчик электрической энергии переменного тока. Служит для индикации и регистрации, взятой электрической энергии, а также параметров питающей сети с возможностью дистанционного считывания показаний через проводную сеть стандарта M-Bus. Настройка счетчика происходит через меню настроек, доступное с передней панели и через коммуникационный порт в соответствии с протоколом передачи данных M-Bus
.
| Тип трехфазный |
| Порты M-Bus |
| Протокола связи M-Bus |
| Опорного напряжения 3 x 400 V+N |
| Ток базовый 0,5÷10 А |
| Максимальный ток 100 А |
| Минимальный ток измеряется 0,04 А |
| Точность измерения в соответствии с IEC61036 класс 1 |
| Потребление собственного счетчика 10 ВА; 2 В |
| Диапазон показаний счетчика, 0÷99999,99 квт * ч |
| Постоянная счетчика 0,01; 0,1; 10, 100 имп/квт * ч |
| Индикация считывания 2 x LED |
| Постоянная счетчика kvarh 0,01; 0,1; 10, 100 имп/квар |
| Импульсный выход квт-ч/kvarh открытый коллектор |
| Напряжение подключения kWh/kvarh макс. 30 V DC |
| Ток подключения kWh/kvarh макс. 27 ма |
| Время импульса kWh/kvarh 60, 100, 200 мс |
| Устойчивость к перегрузкам 30×lmax/10 мс |
| Изоляция 4 кв/1 мин.; 6 кв/1 мкс |
| Напряжение измеряется L-N 100÷289 V AC |
| Напряжение измеряется L-L 173÷500 V AC |
| Подключение зажимы винтовые 25 мм2 |
| Рабочая температура -20÷55°C |
| Размеры 4,5 модуля (75 мм) |
| Монтаж на din-рейке 35 мм |
| Класс защиты классом защиты ip51 |
Измерение реактивной энергии в трехфазных цепях — Студопедия
Реактивную энергию в четырехпроводной трехфазной цепи можно измерить трехэлементным счетчиком реактивной энергии, например СР4-И673, устройство которого такое же, как и счетчика СА4-И672. Схема счетчика (рис.3.5.7) аналогична схеме соединения ваттметра (рис. 3.4.19). Для измерения реактивной энергии в четырехпроводных цепях применяются также счетчики с дополнительной последовательной обмоткой типа СР4-ИТР (рис. 3.5.8). Это двухэлементный счетчик, каждый из последовательных элементов которого имеет по две обмотки – основную и дополнительную с одинаковым числом витков. Исходя из схемы соединения и векторной диаграммы (рис. 3.5.8) и допуская, что система напряжений симметричная, напишем выражения вращающих моментов, действующих на подвижную часть счетчика. Первый элемент вызывает вращающий момент
Второй элемент счетчика вызывает вращающий момент
.
Вращающий момент счетчика
,
т.е. он пропорционален реактивной мощности, и, следовательно, счетчик может учитывать реактивную энергию.
| Рис. 3.5.8. Схема соединения (а) и векторная диаграмма (б) счетчика типа СР4-ИТР |
| Рис. 3.5.9. Схема соединения (а) и векторная диаграмма (б) счетчика типа СР3-И671 |
При симметричной системе напряжений показания счетчика не зависят от асимметрии токов. При соединении счетчика необходимо обеспечить последовательность фаз, указанную на счетчике.
Рассмотренные счетчики с дополнительными последовательными обмотками могут применяться и в трехпроводных цепях трехфазного тока. В трехфазных трехпроводных цепях применяются также реактивные счетчики с 60-градусным сдвигом, например типа СР3-И671 (рис. 3.5.9). Это двухэлементные счетчики, у которых угол сдвига между напряжением на параллельной цепи каждого элемента и соответствующим параллельным рабочим магнитным потоком составляет (60° + aI). Уменьшение угла сдвига на 30° по сравнению со счетчиком активной энергии достигается включением в каждую параллельную цепь счетчика добавочного резистора. Исходя из схемы соединения и векторной диаграммы (рис. 3.5.9) и пренебрегая ради простоты углами потерь в стали, напишем выражения вращающих моментов счетчика.
Первый элемент создает вращающий момент
.
Второй элемент создает вращающий момент
| Рис. 3.5.10. Схема включения счетчика типа СР4-ИТР в трехпроводную трехфазную цепь |
| Рис. 3.5.11 Схема соединения счетчика типа СР3-И671 с трансформаторами тока и напряжения |
.
При ФА º IА; ФС º IС; ФАС º UАС;
ФВС º UВС результирующий вращающий момент счетчика
,
таким образом, он пропорционален реактивной мощности цепи, и, следовательно, счетчик учитывает реактивную энергию ее.
При симметричной системе напряжений асимметрия токов не вызывает дополнительной погрешности в показаниях счетчика.
Включение счетчиков в низковольтные цепи с токами, большими номинальных токов счетчиков, производится через трансформаторы тока, включение в высоковольтные цепи – через трансформаторы тока и напряжения.
Схемы соединения счетчика с дополнительными последовательными обмотками через два трансформатора тока с трехфазной трехпроводной сетью даны на рис. 3.5.10, а на рис. 3.5.11 даны схемы соединения счетчика типа СР3-И671 с трансформаторами тока и напряжения.
Трёхфазные счётчики электроэнергии: разновидности, подключение — ТАЙПИТ-ИП
Трёхфазный счётчик предназначен для учёта электроэнергии в сетях с напряжением 380 В, а однофазный используется в сетях на 220 В. Совсем недавно трёхфазный прибор учёта можно было встретить исключительно на предприятиях, в торговых и офисных зданиях, а сейчас такой счётчик стоит во многих квартирах, частных домах и небольших мастерских. Причина такого выбора — в появлении бытовой и производственной техники, которая нуждается в дополнительных мощностях: электрических котлов, плит и обогревателей, профессионального строительного оборудования, станков, систем нагрева бассейнов и т. п.
Основные преимущества однофазных счётчиков — их максимально простая конструкция, удобный монтаж, удобство снятия показаний. Они по-прежнему активно используются в частном секторе, высотных домах и квартирах, где потребляемая мощность не превышает 10 кВт.
Трёхфазный электрический счётчик также имеет свои достоинства:
- прибор может вести как трёхфазный, так и однофазный учёт в электрических сетях;
- фиксирует в журнале событий важные изменения в работе — скачки тока, перенапряжение по каждой фазе, колебания активной и реактивной энергии, отключение электричества и т. д. Благодаря этим записям, владельцы домов могут исключить «перекос фаз», когда к сети подключено одновременно несколько мощных электроприемников.
Многие счётчики для электрической трёхфазной сети (например, Нева МТ 313, МТ 314, МТ 315) способны работать в многотарифном режиме и существенно экономить энергоресурсы в ночное время.
Принцип работы трёхфазного счётчика электроэнергии
Для примера рассмотрим модели «Нева». Они имеют конструктивное исполнение для установки на 3 винта и DIN-рейку. Корпуса приборов сделаны из прочных негорючих материалов, предохраняют устройства от пыли, влаги, ударов и других воздействий. Незаметно вскрыть корпус и повредить механизм практически невозможно.

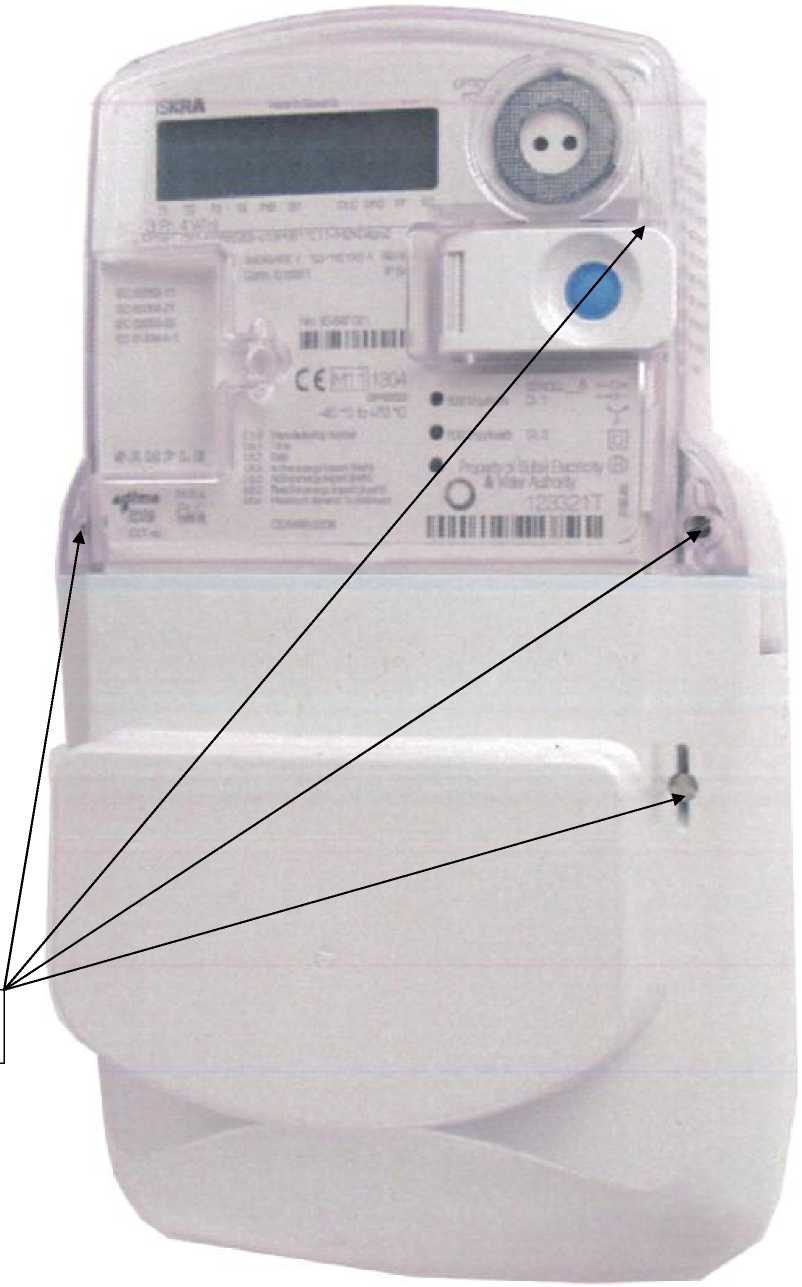

Чтобы не допустить вмешательство посторонних лиц, все выходы пломбируются. При покупке устройства необходимо проверить наличие всех пломб и элементов защиты, в противном случае электросчётчик может оказаться непригодным для эксплуатации.
При монтаже трёхфазных приборов учёта принимается во внимание наличие нулевого провода. Если в сети он есть — ставят четырёхпроводную модель, если нет — трёхпроводную. В большинстве случаев трёхфазные счётчики электрической энергии позволяют снимать показания как удаленно, при помощи программных интерфейсов, так и непосредственно с табло. Для обмена данными прибор имеет встроенный инфракрасный порт. Погрешность измерения соответствует классу точности 1 и 0,5.
Использовать трёхфазный счётчик электроэнергии можно как в бытовой сфере, так и на промышленных и энергетических предприятиях. Средняя наработка до отказа составляет 210–280 тысяч часов, а срок службы — около 30 лет.
Подключение трёхфазного счётчика
Прибор разрешено устанавливать в местах, защищённых от воздействия окружающей среды. Это специальные шкафы, щитки, стойки или выделенные помещения. После того как устройство распаковано, необходимо произвести его наружный осмотр, чтобы убедиться в отсутствии повреждений и наличии пломб со знаком поверки, а также клейма ОТК в техническом паспорте. Там же имеется подробная схема подключения устройства.
Схема включения счётчиков НЕВА 301, НЕВА 303, НЕВА 306 через трансформаторы тока
Схема включения счётчиков НЕВА 301 непосредственно в сеть
Схема включения счётчиков НЕВА МТЗХХ
По принципу подключения выделяют 3 типа трёхфазных счётчиков:
- Прямого включения. Монтируются непосредственно в сеть тока с напряжением 380 В через медный или алюминиевый кабель. Пропускная мощность приборов составляет 60 кВт, а значение максимального тока — 100 А. Для подключения счётчика провода зачищают от изоляции и фиксируют к автоматическому выключателю трёхфазного типа. Фазные жилы крепятся к парным клеммам, а затем подключается нулевой проводник.
- Полукосвенного включения. Они подходят для более мощных сетей. Подключение таких счётчиков электроэнергии к трёхфазной сети происходит при помощи трансформаторов. Расчёт расходуемой электроэнергии производится путём умножения показаний прибора на коэффициент трансформации. Возможны различные схемы подключения: с использованием испытательных клеммных коробок, по принципу «звезды»; по 10-проводной схеме путём совмещения цепей тока и напряжения.
- Косвенного включения. Трёхфазный счётчик электроэнергии устанавливается через трансформаторы на высоковольтных линиях, когда показатели нагрузки превосходят номинальные. Чаще всего такие приборы используются на крупных предприятиях, заводах, промышленных производствах. Данный метод существенно сложнее прямого способа и требует профессиональных электротехнических знаний. Все подключения должны осуществлять специалисты, имеющие разрешение на данный вид работ. После подключения приборы пломбируют и допускают к эксплуатации надзорные инстанции.
Если устройство подключено корректно, при подаче питания загорается индикатор на лицевой панели, а на счётном механизме меняются показания. После подключения трансформаторы и прибор учёта закрывают крышками.
Трехфазный однотарифный счётчик НЕВА 306 1S0 230V 5(60) А
Трёхфазный многотарифный счётчик НЕВА МТ 314 1.0 AR E4BSR29
Трехфазный многотарифный счётчик НЕВА МТ 323 0.5 AR E4S25
Трехфазный многотарифный счётчик НЕВА МТ 324 1.0 AR E4BS29
Проверка показаний
Трёхфазные электрические счётчики измеряют расход энергии в киловатт-часах. Слева от запятой указаны целые единицы, а справа — десятые и сотые доли. Напомним: при подключении трансформатора тока показания следует умножать на коэффициент трансформации установленного прибора. Его указывают в специальном окне на крышке клеммной колодки.
Как выбрать трёхфазный счётчик
Чтобы рационально подобрать приборы учёта, необходимо сориентироваться в таких показателях, как число фаз и тарификация. Трёхфазный электронный счётчик электроэнергии может быть одно- или многотарифным, со встроенными часами.
- Однотарифные приборы считают потребление энергии переменного тока по единой стоимости вне зависимости от времени суток.
- Многотарифные ведут учёт электроэнергии дифференцировано по времени суток, в зависимости от установленного тарифного расписания — энергия, потребленная ночью и днём, стоит по-разному.
Целью учёта, дифференцированного по времени, является более равномерное распределение нагрузки на электрические сети, переход потребительской активности на вечерний и ночной периоды, когда большинство предприятий и организаций не работают. При этом электроэнергия для потребителей ночью стоит дешевле, чем днём. Перед выбором прибора разницу тарифов коммерческого учёта следует уточнить у поставщика электроснабжения.
Программирование устройства осуществляется по часам. Например, с 7:00 до 23:00 — 100 % стоимости электроэнергии, с 23:00 до 7:00 — 50 %. Возможна настройка на учёт электроэнергии по трёхставочному тарифу. Тарифные зоны переключаются автоматически. Установить такие приборы удобно людям, которые ведут ночной образ жизни или пользуются реле для программирования техники на включение в заданное время. Однако перед покупкой контролирующих устройств следует уточнить возможность такого перехода у компании-поставщика электроэнергии.
Кроме того, при выборе модели необходимо учитывать класс точности устройства и тип работы (индукционный, электромеханический или элёктронный трёхфазный счётчик электроэнергии). Перед покупкой лучше проконсультироваться с грамотным специалистом, который сможет правильно оценить условия эксплуатации и подберёт прибор учёта в соответствии с необходимыми техническими характеристиками.
Портативный трехфазный эталонный эталонный измеритель
— Калибровка измерителя энергии — GFUVE Electronics
Прибор представляет собой прецизионный прибор для тестирования счетчиков электроэнергии переменного тока, который в основном используется для проверки погрешности трехфазного счетчика электроэнергии на месте и измерения различных параметров переменного тока.
Характеристики
- Трехфазный счетчик активной или реактивной электроэнергии;
- Калибровка трехфазной, однофазной, активной или реактивной погрешности счетчика;
- Измерьте U (напряжение) трехфазного или однофазного тока;
- Измерение I (тока) трехфазного или однофазного тока;
- Измерьте активную мощность трехфазной или однофазной сети;
- Измерение реактивной мощности трехфазного или однофазного тока;
- Измерьте полную мощность трехфазной или однофазной сети;
- Измерьте коэффициент мощности трехфазного или однофазного тока;
- Измерьте фазовый угол между напряжением и током;
- Измерить частоту ЛЭП;
- Отображение векторной диаграммы;
- Отображение формы сигнала U и I;
- Анализировать и отображать содержание гармоник U и I;
- Сохранение и отображение измеренных данных;
- Дополнительно 5A, 20A, 100A, 500A, 1000A, 2000A, 3000A токовые клещи;
- Измерение переменного передаточного числа ТТ;
- Измерьте коэффициент или угол запаздывания низковольтного трансформатора.
- Принять 32-битный процессор ARM, многоканальный 16-битный прецизионный аналого-цифровой преобразователь, цветной ЖК-экран TFT с высоким разрешением;
- Inner оснащен трансформатором тока широкого диапазона 0,01% и может оснащаться токовыми клещами различных типов, широким диапазоном измерений и высокой точностью.
- Конструкция схемы с низким энергопотреблением, литий-ионный аккумулятор с высоким энергопотреблением, интеллектуальное программное обеспечение для управления питанием, благодаря чему прибор может непрерывно работать до 10 часов.
Параметры
| Электрические параметры | |
|---|---|
| Класс точности | 0.05%, 0,1% |
| Разрешение | 6 ”TFT (640 × 480) |
| Блок питания | 220 В ± 10%, 50/60 Гц Литий-полимерный аккумулятор (размер (мм): 110x51x16, номинальное выходное напряжение: 7,2 В, емкость: 5000 мАч) Электропитание (U1, UN), 85V-265V 50/60 Гц |
| Порт связи | RS232 |
| Испытательное напряжение | |
| Диапазон | 5-480 В |
| Ошибка | ± 0.05% (30 В-480 В) ± 0,1% (5В-30В) |
| Гармоника | 2 nd -63 st |
| Испытательный ток | |
| Диапазон (прямое подключение) | 5 мА-20 А |
| Ошибка (прямое подключение) | ± 0,05% (100 мА-20 А) ± 0,1% (10 мА-100 мА) |
| Диапазон (зажим CT) | 10 мА-3000 А |
| Ошибка (лагерь КТ) | ± 0.2% (100 мА-100 А) ± 0,5% (100A-3000A) |
| Гармоника | 2 nd -63 st |
| Ошибка измерения мощности | |
| Активная мощность (прямое подключение) | ± 0,05% (0,1A-20A) ± 0,1% (0,01A-0,1A) |
| Реактивная мощность (прямое подключение) | ± 0.1% (0,1A-20A) |
| Ошибка измерения энергии | |
| Активная энергия (прямое подключение) | ± 0,05% (0,1A-20A) ± 0,1% (0,01A-0,1A) |
| Реактивная энергия (прямое подключение) | ± 0,1% (0,1A-20A) |
| Фазовый угол | |
| Диапазон | 0 ° -360 ° |
| Разрешение | 0.01 ° |
| Ошибка | ± 0,05 ° |
| Частота | |
| Диапазон | 45-65 Гц |
| Разрешение | 0,001 Гц |
| Ошибка | 0,002 Гц |
| Импульсный вход | |
| Входной канал | 2 |
| Входной уровень | 5-24В |
| Входная частота | Макс.2 МГц |
| Импульсный выход | |
| Энергетическая постоянная | 180000 имп / кВтч, 1800 имп / кВтч, 180 имп / кВтч |
| Соотношение импульсов | 1: 1 |
| Выходной уровень | 5 В |
| Функция | |
| Векторная диаграмма | Есть |
| Форма волны | Есть |
| Накопление энергии | Есть |
| Связь с ПК | Есть |
| Механические параметры | |
| Размеры прибора (Ш × В × Г) (мм) | 220 × 138 × 61 |
| Масса прибора (кг) | 1.7 |
| Размеры кейса (Ш × В × Г) (мм) | 450 × 320 × 185 |
| Чемодан (кг) | 8,5 |
| Условия окружающей среды | |
| Температура окружающей среды | от -10 ° C до 55 ° C |
| Относительная влажность | 15% -85% |
Скачать каталог
Сопутствующие товары
Расчет трехфазной активной и реактивной мощности
Описание
Блок измерения мощности (трехфазный) измеряет действительную и реактивная мощность элемента в трехфазной сети.Блок выводит мощность количества для каждого частотного компонента, указанного в выбранном симметричном последовательность.
Используйте этот блок для измерения мощности как для синусоидальных, так и для несинусоидальных периодических сигналов. сигналы. Для измерения однофазной мощности рассмотрите возможность использования Power Блок измерения.
Установите для параметра Время выборки значение 0 для
работа в непрерывном режиме или явно для работы в дискретном времени.
Задайте вектор всех частотных компонентов, которые необходимо включить в выходную мощность, используя Числа гармоник параметр:
Для вывода составляющей постоянного тока укажите
0.Для вывода составляющей, соответствующей основной частоте, укажите
1.Для вывода компонентов, соответствующих высшим гармоникам, укажите
n> 1.
Уравнения
Для каждой указанной гармоники k блок вычисляет реальную мощность P k и реактивная мощность Q k для указанной последовательности из уравнение вектора:
Pk + jQk = 32 (VkejθVk) (IkejθIk¯),
где:
VkejθVk — вектор, представляющий кОм — составляющая напряжения выбранной последовательности.
IkejθIk¯ — комплексное сопряжение IkejθIk, вектор, представляющий k — составляющая тока выбранной последовательности.
Выберите симметричную последовательность, используемую при расчете мощности, используя Последовательность параметр:
Положительный:VkejθVk = Vk + ejθVk +, IkejθIk = Ik + ejθIk +
Отрицательный:VkejθVk = Vk − ejθVk−, IkejθIk = Ik − ejθIk−
Ноль:VkejθVk = Vk0ejθVk0, IkejθIk = Ik0ejθIk0
Блок рассчитывает симметричный набор векторов напряжения + -0 из набора векторов напряжения abc с использованием симметричных компоненты преобразовать S :
[Vk + ejθVk + Vk − ejθVk − Vk0ejθVk0] = S [VkaejθVkaVkbejθVkbVkcejθVkc].
Дополнительные сведения об этом преобразовании см. В разделе Симметричный. Преобразование компонентов.
Блок получает этот набор векторов напряжения abc от трехфазное входное напряжение В (t) as:
[VkaejθVkaVkbejθVkbVkcejθVkc] = 2T∫t − TtV (t) sin (2πkFt) dt + j2T∫t − TtV (t) cos (2πkFt) dt,
где T — период входного сигнала, или эквивалентно инверсии его базовой частоты F .
Блок вычисляет симметричный набор векторов тока точно так же, как и делает напряжение.
Если входные сигналы имеют конечное число гармоник n , общая активная мощность P и полная реактивная мощность Q для указанной последовательности можно рассчитать из их составляющих:
Суммирование для Q не включает DC компонент ( k = 0 ), потому что этот компонент только способствует Реальная власть.
Влияние обратной полярности фаз на активную и реактивную мощность трехфазной системы?
Я пытаюсь исследовать мощность / энергию трехфазной системы при различных неисправностях.
У меня трехфазный источник и нагрузка, нагрузка сбалансирована, т. Е. Одинаковый фазовый угол и ток (фаза-нейтраль V = 230 среднеквадратичных значений, ток = 10 среднеквадратичных значений) для коэффициента мощности, равного единице (в идеале, обычно 0,9–0,95). Между ними есть устройство (измеритель энергии), которое измеряет мощность / энергию, передаваемую от источника к нагрузке.
Все, что ниже, относится к расчетам и измерениям этого Измерительного устройства. Смена фаз / полярность не влияет на источник / нагрузку, это влияет только на измерения измерителя.
Я знаю о последовательности фаз и уравнениях мощности трехфазной сбалансированной системы.
(Прошу прощения, если у вас заболела голова, после написания этого вопроса я понял, насколько он стал большим)
Я использую в расчетах + ve Phase Sequence.
Итак, уравнение мощности выглядит так;
P_Total = 3 * V_phase * I_phase * cosθ
Состояние неисправности выглядит следующим образом: «Фаза C и нейтраль поменяны местами или полярность фазы C изменена». То есть черные провода входят в 5 и выходят из 6, а желтый провод входит в 7 и выходит из 8 метра.
В этом состоянии измеритель показывает активную мощность 9,249 кВт, реактивную мощность. 1,89 кВАр, а коэффициент мощности по-прежнему равен 0.Не путайте это с линейным напряжением симметричной трехфазной системы
Вставка значений …
V_AC = v_rms <0 - v_rms <-240
V_AC = v_rms (cos0 + j sin0) — v_rms (cos240-j sin240)
V_AC = v_rms (1 + 0) — v_rms (-1 / 2 + j √3 / 2)
V_AC = v_rms (1 + 1/2-j √3 / 2)
V_AC = v_rms (3/2-j √3 / 2)
V_AC = √3 v_rms (√3 / 2-j 1/2)
V_AC = √3 v_rms <30
Аналогично
V_BC = √3 v_rms <-90
V_NC = v_rms <-60
Теперь становится сложно.Чтобы получить активную мощность P, я пытаюсь вычислить кажущуюся мощность S = VI *.
Для этого, согласно свойствам простого сопряжения и умножения комплексных чисел, каждое фазное напряжение и ток будут умножаться после получения сопряженного тока.
S_Total = S_Phase-A + S_Phase-B + S_Phase-C
S_Total = (V_A x I_A *) + (V_B x I_B *) + (V_C x I_C *)
S_Total = (V_A <30 × I_A <∅-30) + (V_B <-90 × I_A <∅ + 90) + (V_C <-60 × I_C <∅ + 60)
S_Total = [(√3 x v_rms x i_rms) + (√3 x v_rms x i_rms) + (v_rms x i_rms)] <∅
S_Total = 4.0
Итак,
Общая активная мощность,
P_Total = 4,464 x v_rms x i_rms x cos∅
Общая реактивная мощность,
Q_Total = 4,464 x v_rms x i_rms x sin∅
Отсюда, предполагая, что коэффициент мощности = 1, напряжение каждой фазы = 230 В среднеквадратическое значение и I = 10 А действующее значение,
Мощностьсоставляет 10,267 кВт вместо 6,9 кВт.
Делал ли я ошибки в расчетах?
Почему увеличилась мощность?
Кажется, что система несимметричная сейчас, но почему нет реактивной мощности
, похоже, что реактивная мощность зависит только от коэффициент мощности, который в данном случае равен 1?Просмотрите мои расчеты и скажите, если я что-то делаю не так.Поскольку я измерял мощность с помощью трехфазного измерителя, он показал фазные напряжения, как я рассчитал, но общая мощность составила около 6,8 кВт, в то время как мой расчет показывает 10,267 кВт ??
Если я ошибаюсь, то как правильно рассчитать мощность в этом сценарий?
С уважением и уважением ..
Трехфазный измеритель мощности | NXP Semiconductors
Название дистрибьютора Регион Опись Дата инвентаризации При выборе предпочтительный дистрибьютор, вы будете перенаправлены к их веб-сайт к разместить и обслужить ваш заказ.Пожалуйста, будьте осторожны что дистрибьюторы независимы предприятия и набор их собственный цены, сроки и условия продажи.NXP не делает нет представления или гарантии, явные или подразумевается, около дистрибьюторы, или цены, сроки а также условия продажи согласовано вами и любым распределитель.
Китайские производители и поставщики трехфазных счетчиков электроэнергии — оптовая торговля фабрикой
DTS （ X ） 666 Трехфазный счетчик активной и реактивной энергии
Общие
DTS (X) 666 трехфазный и счетчик реактивной энергии, конструкция соответствует требованиям промышленных потребителей.Он в основном используется для частоты 50 Гц или 60 Гц — это трехфазная сеть, счетчик используется для ключевых, средних и малых промышленных и коммерческих потребителей. Счетчик с функцией измерения активной и реактивной энергии и контроля качества электроэнергии.Функция:
◆ Измерение активной и реактивной энергии. (Четырехквадрантный реактивный)
◆ Функция максимального потребления
◆ Четыре тарифа для измерения энергии.
◆ Мгновенный параметр (напряжение, ток, активная мощность, реактивная мощность, полная мощность)
◆ Индикация ошибок и аварийных сигналов (часы, EEPROM и т. Д.))
◆ Инфракрасный порт и порт связи RS485, протокол в соответствии со стандартом IEC.
◆ Импульсный выход для калибровки счетчика.
◆ Трехуровневое управление паролями для параметров программного счетчика.
◆ Простое управление с помощью 2 кнопок.
DTS (x) 666 Основные технические параметры:
Описание
Значение
Класс точности
для классов Active и Class1 класс 2 для реактивного
Номинальное напряжение
3×220 / 380V ~ 3×240 / 415V
Диапазон рабочего напряжения
70% Un ~ 120% Un
Ток
1.5 (6) A, 5 (60) A, 2 (100) A
Номинальная частота
50 Гц, 60 Гц
Потребляемая мощность
Напряжение цепи ≤ 2 Вт / 10 ВА
Токовая цепь ≤4ВА
Рабочая температура
-25 ℃ до + 55 ℃ (нормальная)
-40 ℃ до + 75 ℃ (предел)
Степень защиты
IP51 на открытом воздухе
Размер
288 мм X 172 мм X 80 мм
DTS (x) 666 Схема установки:
, трехфазный счетчик электроэнергии, Китай , поставщики, завод, оптовая торговля
SEM Трехфазный счетчик энергии Modbus
SEM Three — это трехфазный четырехквадрантный счетчик энергии, который позволяет контролировать электрические параметры вашей установки, включая активную энергию, реактивную энергию, напряжение, ток, мощность, максимальное потребление и многое другое.Эти параметры измеряются отдельно для каждой фазы, что дает SEM Three высокую универсальность для работы в качестве трехфазного анализатора или тройного однофазного анализатора.
Кроме того, модуль подсчета часов работы позволит с точностью управлять продолжительностью работы актива, чтобы упростить задачи профилактического обслуживания, управления производством или энергоэффективности. Эта функция позволяет настроить электрический параметр, который будет запускать счетчик, включая все напряжения, токи и мощности, пороговое значение и время задержки для начала счета.
Конструкция, занимающая один модуль на DIN-рейке, позволяет легко разместить SEM Three в любой установке.
Устройство имеет разъемы для снятия напряжения питания (85-265 В переменного тока), внешних трансформаторов тока (выход 250 мА) и связи RS-485.
Обмен данными измерений осуществляется по стандартному протоколу Modbus RTU.
SEM Три
- 4 квадранта
- Счетчик часов работы
- Ведомое устройство RS-485
- Протокол Modbus RTU
- Удаленная настройка
- Светодиоды состояния
- Ручной сброс
- Компактные размеры.1 модуль на DIN-рейку
- Входное напряжение 230 В перем. Тока
- Ящик самозатухающий ПК
Однофазные трансформаторы с разъемным сердечником
TRA1 20A
- Максимальный ток 20 А
- Вторичный 250 мА
- Внутренний диаметр 16 мм
- Класс 1%
TRA1 80A
- Максимальный ток 80 А
- Вторичный 250 мА
- Внутренний диаметр 10 мм
- Класс 1%
TRA1 100A
- Максимальный ток 100 А
- Вторичный 250 мА
- Внутренний диаметр 16 мм
- Класс 1%
TRA1 250A
- Максимальный ток 250 А
- Вторичный 250 мА
- Внутренний диаметр 25 мм
- Класс 1%
Однофазные трансформаторы с закрытым сердечником
TRC1 20A
- Максимальный ток 20 А
- Вторичный 250 мА
- Внутренний диаметр 13 мм
- Класс 0.5%
TRC1 100A
- Максимальный ток 100 А
- Вторичный 250 мА
- Внутренний диаметр 12 мм
- Класс 0,5%
TRC1 250A
- Максимальный ток 250 А
- Вторичный 250 мА
- Внутренний диаметр 19 мм
- Класс 0,5%
