Как часто нужно проводить замеры сопротивления изоляции. Какие методы и приборы используются для измерений. Каковы нормативные значения сопротивления изоляции для разных типов оборудования. Почему регулярные проверки изоляции так важны для безопасности.
Важность регулярных замеров сопротивления изоляции
Регулярные замеры сопротивления изоляции электрооборудования и кабельных линий играют критически важную роль в обеспечении безопасности и надежности электрических систем. Почему эти измерения так необходимы?
- Они позволяют своевременно выявить ухудшение состояния изоляции до возникновения аварийных ситуаций
- Помогают предотвратить поражение электрическим током, пожары и другие опасные последствия пробоя изоляции
- Обеспечивают соблюдение нормативных требований по электробезопасности
- Продлевают срок службы электрооборудования за счет своевременного обнаружения проблем
По статистике, около 80% аварий в электросетях связаны именно с повреждением изоляции. Поэтому регулярный контроль ее состояния критически важен для безопасной эксплуатации.
Периодичность проведения замеров сопротивления изоляции
Как часто необходимо проводить измерения сопротивления изоляции? Это зависит от типа оборудования, условий эксплуатации и нормативных требований. Рассмотрим основные рекомендации по периодичности замеров:
- Для электропроводок и кабельных линий до 1000 В — не реже 1 раза в 3 года
- Для электродвигателей и генераторов — ежегодно
- Для трансформаторов — не реже 1 раза в 2 года
- Для электрооборудования во взрывоопасных зонах — не реже 1 раза в год
- После монтажа, ремонта или длительного простоя оборудования
- При обнаружении дефектов или нарушений нормальной работы
Кроме того, в зависимости от условий эксплуатации может потребоваться более частое проведение измерений. Например, при повышенной влажности, запыленности, вибрации рекомендуется увеличить частоту проверок.
Методы измерения сопротивления изоляции
Для измерения сопротивления изоляции применяются различные методы. Какие из них наиболее распространены?
Метод вольтметра-амперметра
Это классический метод, основанный на законе Ома. К изоляции прикладывается известное напряжение и измеряется протекающий через нее ток утечки. Сопротивление рассчитывается по формуле R = U / I. Метод прост, но имеет ограниченную точность.
Мостовой метод
Используется измерительный мост, одним из плеч которого является измеряемая изоляция. Метод позволяет измерять очень высокие сопротивления, но требует балансировки моста.
Метод непосредственного отсчета
Применяются специальные приборы — мегаомметры, позволяющие напрямую измерять высокие сопротивления. Это наиболее удобный и распространенный метод в настоящее время.
Приборы для измерения сопротивления изоляции
Какие приборы используются для проведения замеров сопротивления изоляции? Основным измерительным прибором является мегаомметр. Рассмотрим его основные характеристики:
- Диапазон измерений: от единиц МОм до сотен ГОм
- Испытательное напряжение: 100 В, 250 В, 500 В, 1000 В, 2500 В
- Погрешность измерений: ±1,5-5%
- Наличие функций измерения коэффициента абсорбции, коэффициента поляризации
- Автоматический расчет индекса поляризации
- Память для хранения результатов измерений
Современные цифровые мегаомметры позволяют проводить измерения быстро и с высокой точностью. Они оснащены функциями защиты от перенапряжений и имеют удобный интерфейс.
Нормативные значения сопротивления изоляции
Какие значения сопротивления изоляции считаются допустимыми? Нормативные требования зависят от типа оборудования и номинального напряжения. Рассмотрим основные нормы:
- Электропроводки до 1000 В: не менее 0,5 МОм
- Электродвигатели до 1000 В: не менее 1 МОм на 1 кВ номинального напряжения
- Силовые и осветительные сети: не менее 0,5 МОм
- Вторичные цепи и электропроводки: не менее 1 МОм
- Кабели напряжением до 1 кВ: не менее 0,5 МОм
При этом важно учитывать не только абсолютное значение сопротивления, но и его изменение во времени. Резкое снижение сопротивления изоляции даже в пределах нормы может свидетельствовать о начале ее разрушения.
Факторы, влияющие на сопротивление изоляции
На результаты измерений сопротивления изоляции могут влиять различные факторы. Какие из них наиболее существенны?
- Температура окружающей среды и самой изоляции
- Влажность воздуха
- Загрязнение поверхности изоляции
- Механические повреждения
- Старение материала изоляции
- Воздействие агрессивных сред
При проведении измерений важно учитывать эти факторы и при необходимости вносить соответствующие поправки в результаты. Например, при повышенной влажности сопротивление изоляции может значительно снижаться, что не всегда свидетельствует о ее реальном ухудшении.
Порядок проведения измерений сопротивления изоляции
Как правильно провести замеры сопротивления изоляции? Рассмотрим основные этапы:
- Подготовка оборудования к измерениям (отключение, разрядка)
- Визуальный осмотр изоляции на наличие видимых повреждений
- Подключение измерительного прибора
- Выбор испытательного напряжения
- Проведение измерений между всеми токоведущими частями и корпусом
- Фиксация результатов измерений
- Анализ полученных данных и сравнение с нормативными значениями
При проведении измерений важно соблюдать правила техники безопасности и использовать средства индивидуальной защиты. Измерения должны проводиться квалифицированным персоналом.
Анализ результатов измерений и принятие решений
Как интерпретировать результаты измерений сопротивления изоляции? На что обращать внимание при анализе данных?
- Соответствие измеренных значений нормативным требованиям
- Динамика изменения сопротивления во времени
- Разброс значений для разных фаз или участков
- Зависимость сопротивления от приложенного напряжения
- Коэффициент абсорбции и индекс поляризации
На основе анализа результатов принимается решение о дальнейшей эксплуатации оборудования, необходимости ремонта или замены. При обнаружении снижения сопротивления ниже допустимых значений оборудование должно быть выведено из эксплуатации до устранения причин.
Меры по повышению сопротивления изоляции
Что делать, если измерения показали снижение сопротивления изоляции? Какие меры можно предпринять для его повышения?
- Очистка и сушка изоляции
- Восстановление поврежденных участков
- Замена изношенных элементов
- Применение защитных покрытий
- Улучшение условий эксплуатации (снижение влажности, температуры)
- Использование более качественных изоляционных материалов
В некоторых случаях может потребоваться полная замена изоляции или оборудования. Важно своевременно выявлять проблемы и принимать меры по их устранению, не допуская критического снижения сопротивления изоляции.
Документирование результатов измерений
Правильное документирование результатов измерений сопротивления изоляции имеет большое значение. Какие данные необходимо фиксировать?
- Дата и время проведения измерений
- Тип и характеристики измеряемого оборудования
- Используемые приборы и методы измерений
- Условия окружающей среды (температура, влажность)
- Измеренные значения сопротивления
- Расчетные показатели (коэффициент абсорбции, индекс поляризации)
- Выводы о состоянии изоляции и рекомендации
Ведение журнала измерений позволяет отслеживать динамику изменения сопротивления изоляции во времени и своевременно выявлять тенденции к его ухудшению. Это важно для прогнозирования состояния оборудования и планирования профилактических мероприятий.
проведение испытаний, измерений мегаомметром ПУЭ по доступной цене от Testvolt
Лаборатория «Тествольт» предлагает заказать и сделать заявку на услугу по замеру электрического сопротивления изоляции электропроводки, электрооборудования, проводов и кабелей в электросети под напряжением по небольшой стоимости – проведение испытаний происходит в Москве, цена за работу в нашей электролаборатории вас приятно удивит. Мы сотрудничаем с индивидуальными предпринимателями и представителями крупных компаний. Беремся за объекты любой сложности и оказываем профессиональную экспертизу на основании всех норм и требований проверяющих органов.
По окончании наших работ у вас на руках будет заключение, составленное по официальному образцу и принимаемое пожарной службой, «Ростехнадзором» и другими государственными инспекциями и учреждениями. Мы работаем оперативно, качественно и профессионально.
Проверка: испытание или измерение, зачем они нужны
Любой коммерческий или производственный объект имеет достаточно разветвленную электрическую цепь.
Сюда входят и провода, кабели, и электрооборудование, например, трансформаторы, генераторы, усилители тока, и обычные приборы – потребители электричества, которые питаются от этой же сети. Так как вся данная техника и прочие элементы отличаются высокой пожароопасностью и возможностью к короткому замыканию, то необходим сотрудник, который будет постоянно обслуживать электросеть.
У него, кроме ежедневных обязанностей, есть еще и дополнительные: по созданию плана тестирования, проведению ремонта. Но зачастую у штатного работника не хватает ни времени, ни опыта, ни оборудования, с которыми можно провести замеры. Итак, объясним, для чего вам необходима проверка напряжения и измерение электрического сопротивления изоляции аппаратов, электропроводок, электрооборудования и электроустановок.
Плохо изолированная электроцепь – одна из самых частотных проблем на производстве, которая приводит к массе последствий: от небольших затруднений до травм, пожаров и несчастных случаев. Мы рекомендуем своевременно осуществлять анализ всей техники.
Это позволит избежать:
- нестабильной работы;
- снижения эффективности;
- пожароопасных ситуаций;
- порчи устройств.
Помимо личной безопасности компании и сотрудников, экспертиза нужна для предоставления отчета всем проверяющим инстанциям. Это один из главных документов, которые запрашивают при проверке. Без его наличия организацию могут временно закрыть, приостановив ее деятельность. Мы поможем вам не дожидаться осложнений, а вовремя производить профилактические обследования.
Что такое испытания и измерения сопротивления изоляции мегаомметром проводов и силовых кабелей, кабельных линий
Для этой процедуры используется специальный прибор, который фиксирует наличие Ом между двумя точками электрооборудования. Высокие показатели говорят, что изолирование контактов проведено недостаточно хорошо и между двумя элементами (например, между обмоткой и корпусом) образуется ток – он «пробивает», утекает, его здесь быть не должно. Именно такой дефект определяется после проведения замеров.
Для анализа используется постоянное напряжение.
Результат записывается в мегаомах – МОм, отсюда и название измерительного прибора – мегаомметр. Принцип работы этого приспособления заключается в том, что он может провести измерение сопротивления проводников, подсчитывая число вытекающего тока под воздействием напряжения, которое подает сам электроприбор.
Допустимое количество Ом для различного оборудования
Насколько много разных электроустановок и кабелей, настолько многочисленны и нормы, стандартные показатели. Чтобы определить правильное значение, нужно знать:
- напряжение техники;
- предназначение;
- модель.
Имея такую информацию, необходимо обратиться к нормативному документу – ПТЭЭП, в котором представлен подробный перечень. Приведем пример в виде выдержки из акта: при проверке электроизделия с напряжением до 50 В мегаомметром с подачей в 100 В допустимое сопротивление изоляции должно быть не менее 0,5 МОм.
Типовые причины неисправности
При замере электросопротивления важно обнаружить исходный источник утечки, чтобы устранить его.
Обычно это бывают такие факторы:
- Электрические нагрузки, превышающие номинальное значение, указанное в сопроводительной документации.
- Частые запуски и выключения.
- Прямое механическое воздействие на кабель.
- Агрессивная окружающая среда – наличие в воздухе пыли, химикатов, повышенной влажности.
- Сильные перепады температуры.
Обычно эти факторы необходимо исключать еще на этапе профилактической проверки.
Принцип и особенности работ в нашей электролаборатории
Предлагаем ежегодное проведение измерений сопротивления изоляции электрооборудования и электроустановок до 1000 В, согласно нормам ПТЭЭП и ПУЭ, с помощью мегаомметра с указанием расценок в смете – цена будет определена в течение 30 минут. Невысокая стоимость способствует регулярному обращению к нам. Рекомендуем делать это не реже, чем раз в три года, но лучше ежегодно. Также следует обязательно проверять обмотку в ряде случаев:
- При первичной установке оборудования или монтаже электросети.
Без приемо-сдаточных исследований вы не получите акт допуска в эксплуатацию. - При включении в сеть новых элементов.
- После ремонта или длительного застоя.
Без приемо-сдаточных исследований вы не получите акт допуска в эксплуатацию.Помните, что любые технические средства, материалы, установки и проведенные линии имеют тенденцию к износу. Он может быть вызван естественными причинами (временем и внешними природными факторами) или спровоцирован механическим, физическим, химическим воздействием среды.
В момент процедуры используется принцип вычислений по закону Ома. Мы подаем постоянный ток, ниже, чем напряжение электропрочности, а затем записываем показания. Они могут быть настолько велики, что будут писаться не только в МОм, но и в ГОм и даже ТОм. Ниже подробнее расскажем об используемой методике.
Подготовка к испытаниям
Обязательные требования, которые обеспечивают точность измерений и их безопасность:
- Отключение кабельной линии со всех сторон.
- Учет температуры воздуха – она влияет на показания.
- Требуется убедиться в отсутствии напряжения и установить заземление (или закоротить проводник).
- Развешивание плакатов, которые должны запрещать проход и предупреждать об электрических мероприятиях.
Методика тестирования
Наша электролаборатория организует в Москве проведение ПУЭ замеров, испытаний и измерений сопротивления изоляции мегаомметром на предприятиях, в кафе, магазинах и других объектах – стоимость работ складывается из методов, которые мы применяем:
- Визуальный осмотр. Часто потертости, отслоения, потеря герметичности и прочие дефекты обнаруживаются уже на первом этапе. Когда найдены «слабые места», дальше продвигаться проще.
- Используем указанное выше приспособление. Мы подключаем его к каждой из жил, чтобы узнать, нет ли воздействия одной на другую.
- Точно подбираем тестовое напряжение для каждого элемента сети.
Если мы находим неисправности, то всегда даем подробные объяснения заказчику. Эти мероприятия бывают как самостоятельными, так и частью комплексного обслуживания. Почти все наши предложения включают в себя осмотр состояния изолирующих деталей.
Этапы сотрудничества с нами
Всегда начинаем с подписания договора и утверждения задания. Согласно им будут произведены:
- Оперативный выезд бригады на место – вам не надо долго ждать очереди, мы выполняем все быстро.
- Снятие показаний точными современными приборами.
- При необходимости – дополнительные лабораторные исследования и расчеты.
- Оформление и передача заказчику официального документа – технического отчета. В нем указаны все результаты и рекомендации по исправлению недостатков и проблем, если такие были обнаружены.
Для высоковольтных силовых кабелей
Алгоритм:
- Проверка отсутствия напряжения.
- Установка испытательного заземления зажимами типа «крокодильчик».
- Разведение жил на достаточное расстояние друг от друга – со второй стороны.
- Вывешивание плакатов.
- Измерение мегаомметром на 2500В по 1 минуте на каждый провод.
- Запись всех снятых показаний.
Для низковольтных силовых кабельных линий
Подготовительные процедуры такие же, прибор для измерений тоже на 2500 В.
Какие жилы мы прозваниваем:
- фазные: А-В, А-С, В-С;
- 0-земля;
- фаза-нуль
- фаза-земля.
Для контрольных кабелей
Жилы можно не отсоединять от общей цепи и замерять показания вместе с подключенным электрооборудованием. В остальном все аналогично, алгоритм прежний, только стоит взять измеритель на 500 – 2500В.
Приборы для проведения измерений
Можно проводить тесты с помощью:
- специальных установок, стендов, которые необходимы только при работе с аппаратурой, имеющей напряжение более 1 кВ;
- мегаомметров, которые бывают электромеханическими и полностью электронными.
Измерители могут быть на 100, 500, 1000 и 2500 В. Они имеют цифровой монитор или стрелочный экран.
Нормы испытательного напряжения для кабелей
Электропроводники бывают трех видов:
- высоковольтные – используются при показателях от 1 кВ, нормальным результатом является один мОм на кВ;
- низковольтные – до 1 кВ, норма – 0,5 мОм;
- контрольные – для формирования схем вторичной коммутации, предел изоляции – 1 мОм.
Безопасность при тестировании
Наши специалисты используют диэлектрики при работе, в том числе специальную одежду, перчатки и обувь. Также мы всегда проверяем состояние своих измерительных приборов и помещения, где будет осуществляться испытание.
Часто задаваемые вопросы
- Из чего складывается стоимость?
Цена образуется из объема работ.
- Как быстро готов результат?
Зависит от количества электрических схем и их состояния.
- Есть ли заключения юридической значимости?
Да, наша электролаборатория имеет аккредитацию.
Как выбрать мегомметр
Рекомендуем покупать прибор:
- известной торговой марки;
- с цифровой панелью;
- подходящий под ваше напряжение в сети.
Пример измерения
Посмотрим на видео, как проходит данная процедура в жизни:
Замеры, измерение сопротивления изоляции
Лаборатория «ЕТЛ-112» предлагает заказать и сделать заявку на услугу по замеру электрического сопротивления изоляции электропроводки, электрооборудования, проводов и кабелей в электросети под напряжением – проведение испытаний происходит в Киеве, а также по всей територии Украины, цена за работу в нашей электролаборатории вас удивит.
Мы сотрудничаем с индивидуальными предпринимателями и представителями крупных компаний. Беремся за объекты любой сложности и оказываем профессиональную экспертизу на основании всех норм и требований проверяющих органов.
По окончании наших работ у вас на руках будет заключение, составленное по официальному образцу и принимаемое пожарной службой, «Гоструда» и другими государственными инспекциями и учреждениями. Мы работаем оперативно, качественно и профессионально.
то такое испытания и измерения сопротивления изоляции мегаомметром проводов и силовых кабелей, кабельных линий
Для этой процедуры используется специальный прибор, который фиксирует наличие Ом между двумя точками электрооборудования. Высокие показатели говорят, что изолирование контактов проведено недостаточно хорошо и между двумя элементами (например, между обмоткой и корпусом) образуется ток – он «пробивает», утекает, его здесь быть не должно. Именно такой дефект определяется после проведения замеров. Для анализа используется постоянное напряжение.
Результат записывается в мегаомах – МОм, отсюда и название измерительного прибора – мегаомметр. Принцип работы этого приспособления заключается в том, что он может провести измерение сопротивления проводников, подсчитывая число вытекающего тока под воздействием напряжения, которое подает сам электроприбор.
Проверка: испытание или измерение, зачем они нужны
Любой коммерческий или производственный объект имеет достаточно разветвленную электрическую цепь. Сюда входят и провода, кабели, и электрооборудование, например, трансформаторы, генераторы, усилители тока, и обычные приборы – потребители электричества, которые питаются от этой же сети. Так как вся данная техника и прочие элементы отличаются высокой пожароопасностью и возможностью к короткому замыканию, то необходим сотрудник, который будет постоянно обслуживать электросеть.
У него, кроме ежедневных обязанностей, есть еще и дополнительные: по созданию плана тестирования, проведению ремонта. Но зачастую у штатного работника не хватает ни времени, ни опыта, ни оборудования, с которыми можно провести замеры.
Итак, объясним, для чего вам необходима проверка напряжения и измерение электрического сопротивления изоляции аппаратов, электропроводок, электрооборудования и электроустановок.
Плохо изолированная электроцепь – одна из самых частотных проблем на производстве, которая приводит к массе последствий: от небольших затруднений до травм, пожаров и несчастных случаев. Мы рекомендуем своевременно осуществлять анализ всей техники. Это позволит избежать:
- нестабильной работы;
- снижения эффективности;
- пожароопасных ситуаций;
- порчи устройств.
Помимо личной безопасности компании и сотрудников, экспертиза нужна для предоставления отчета всем проверяющим инстанциям. Это один из главных документов, которые запрашивают при проверке. Без его наличия организацию могут временно закрыть, приостановив ее деятельность. Мы поможем вам не дожидаться осложнений, а вовремя производить профилактические обследования.
Типовые причины неисправности
При замере электросопротивления важно обнаружить исходный источник утечки, чтобы устранить его.
Обычно это бывают такие факторы:
- Электрические нагрузки, превышающие номинальное значение, указанное в сопроводительной документации.
- Частые запуски и выключения.
- Прямое механическое воздействие на кабель.
- Агрессивная окружающая среда – наличие в воздухе пыли, химикатов, повышенной влажности.
- Сильные перепады температуры.
Обычно эти факторы необходимо исключать еще на этапе профилактической проверки.
Принцип и особенности работ в нашей электролаборатории
Предлагаем ежегодное проведение измерений сопротивления изоляции электрооборудования и электроустановок до 1000 В, согласно нормам ПТЭЭП и ПУЭ, с помощью мегаомметра с указанием расценок в смете – цена будет определена в течение 30 минут. Невысокая стоимость способствует регулярному обращению к нам. Рекомендуем делать это не реже, чем раз в два года, но лучше ежегодно. Также следует обязательно проверять обмотку в ряде случаев:
- При первичной установке оборудования или монтаже электросети. Без приемо-сдаточных исследований вы не получите акт допуска в эксплуатацию.
- При включении в сеть новых элементов.
- После ремонта или длительного застоя.
Без приемо-сдаточных исследований вы не получите акт допуска в эксплуатацию.Помните, что любые технические средства, материалы, установки и проведенные линии имеют тенденцию к износу. Он может быть вызван естественными причинами (временем и внешними природными факторами) или спровоцирован механическим, физическим, химическим воздействием среды.
В момент процедуры используется принцип вычислений по закону Ома. Мы подаем постоянный ток, ниже, чем напряжение электропрочности, а затем записываем показания. Они могут быть настолько велики, что будут писаться не только в МОм, но и в ГОм и даже ТОм. Ниже подробнее расскажем об используемой методике.
Подготовка к испытаниям
Обязательные требования, которые обеспечивают точность измерений и их безопасность:
- Отключение кабельной линии со всех сторон.
- Учет температуры воздуха – она влияет на показания.
- Требуется убедиться в отсутствии напряжения и установить заземление (или закоротить проводник).
- Развешивание плакатов, которые должны запрещать проход и предупреждать об электрических мероприятиях.
Методика тестирования
Наша электролаборатория организует в Киеве, а также по всей теретории Украины, проведение ПУЭ замеров, испытаний и измерений сопротивления изоляции мегаомметром на предприятиях, в кафе, магазинах и других объектах – стоимость работ складывается из методов, которые мы применяем:
- Визуальный осмотр. Часто потертости, отслоения, потеря герметичности и прочие дефекты обнаруживаются уже на первом этапе. Когда найдены «слабые места», дальше продвигаться проще.
- Используем указанное выше приспособление. Мы подключаем его к каждой из жил, чтобы узнать, нет ли воздействия одной на другую.
- Точно подбираем тестовое напряжение для каждого элемента сети.
Если мы находим неисправности, то всегда даем подробные объяснения заказчику. Эти мероприятия бывают как самостоятельными, так и частью комплексного обслуживания.
Почти все наши предложения включают в себя осмотр состояния изолирующих деталей.
Этапы сотрудничества с нами
- Оперативный выезд бригады на место – вам не надо долго ждать очереди, мы выполняем все быстро.
- Снятие показаний точными современными приборами.
- При необходимости – дополнительные лабораторные исследования и расчеты.
- Оформление и передача заказчику официального документа – технического отчета. В нем указаны все результаты и рекомендации по исправлению недостатков и проблем, если такие были обнаружены.
Для высоковольтных силовых кабелей
Алгоритм:
- Проверка отсутствия напряжения.
- Установка испытательного заземления зажимами типа «крокодильчик».
- Разведение жил на достаточное расстояние друг от друга – со второй стороны.
- Вывешивание плакатов.
- Измерение мегаомметром на 2500В по 1 минуте на каждый провод.
- Запись всех снятых показаний.
Для низковольтных силовых кабельных линий
Подготовительные процедуры такие же, прибор для измерений тоже на 2500 В.
Какие жилы мы прозваниваем:
- фазные: А-В, А-С, В-С;
- 0-земля;
- фаза-нуль
- фаза-земля.
Для контрольных кабелей
Жилы можно не отсоединять от общей цепи и замерять показания вместе с подключенным электрооборудованием. В остальном все аналогично, алгоритм прежний, только стоит взять измеритель на 500 – 2500В.
Приборы для проведения измерений
Можно проводить тесты с помощью:
- специальных установок, стендов, которые необходимы только при работе с аппаратурой, имеющей напряжение более 1 кВ;
- мегаомметров, которые бывают электромеханическими и полностью электронными.
Измерители могут быть на 100, 500, 1000 и 2500 В. Они имеют цифровой монитор или стрелочный экран.
Нормы испытательного напряжения для кабелей
Электропроводники бывают трех видов:
- высоковольтные – используются при показателях от 1 кВ, нормальным результатом является один мОм на кВ;
- низковольтные – до 1 кВ, норма – 0,5 мОм;
- контрольные – для формирования схем вторичной коммутации, предел изоляции – 1 мОм.
Безопасность при тестировании
Наши специалисты используют диэлектрики при работе, в том числе специальную одежду, перчатки и обувь. Также мы всегда проверяем состояние своих измерительных приборов и помещения, где будет осуществляться испытание.
Часто задаваемые вопросы
- Из чего складывается стоимость?
Цена образуется из объема работ.
- Как быстро готов результат?
Зависит от количества электрических схем и их состояния.
- Есть ли заключения юридической значимости?
Да, наша электролаборатория имеет аккредитацию.
Как выбрать мегомметр
Рекомендуем покупать прибор:
- известной торговой марки;
- с цифровой панелью;
- подходящий под ваше напряжение в сети.
От состояния электроизоляции напрямую зависят потери электрического тока, связанные с возможностью его утечки из электросистемы через участки с некачественной изоляцией, ее безопасность для человека и возможность длительной безаварийной работы.
Для того чтобы подобных проблем не возникало, необходимо точно придерживаться правил проектирования и эксплуатации электросетей.
Замер сопротивления изоляции с использованием специальных методов и оборудования должен регулярно проводиться на всех электрических линиях и сетях, только так можно заранее выявить степень изношенности изоляции и ее изолирующие качества.
Квалифицированный замер изоляции
Квалифицированный замер изоляции заключается в замере сопротивления изоляции всех проводов и соединений электросети.
Проводить такие испытания и замеры, выполняемые с помощью специального оборудования-мегамометра, могут только специалисты электролабораторий, имеющие соответствующий доступ и разрешение для осуществления измерительных работ.
В зависимости от количества проводов в электрической линии, выполняется разное количество замеров, как правило, от 5 до 15-ти. Результатом замера изоляции являются основные показатели, величина которых влияет на принятие решения о пригодности изоляции и ее замене:
- Сопротивление изоляции постоянному току, определяется путем измерения тока утечки, проходящего через изоляцию при прохождении через проводник постоянного тока;
- Коэффициент абсорбции изоляции — лучше всего проверяется при влажной изоляции;
- Коэффициент поляризации изоляции — один из основных показателей старения изоляции, указывающий способность заряженных частиц диэлектрика, перемещаться под воздействием электрического поля.
В процессе проведения испытаний электрической системы, ведется типовой технический отчет.
Технический отчет и протоколы испытаний, составленные по данным проверки каждой электрической системы, заверяются круглыми печатями электроизмерительной лаборатории, проводящей проверку.
Что может произойти, если не сделать измерение сопротивления изоляции и заземления?
Современный дом оснащен множеством электроприборов — стиральная машина, посудомоечная машина, вытяжные системы, электроплита, холодильник, компьютер — всего и не перечислишь.
Одна из важнейших целей при установке электроприборов — обеспечение безопасности для человека. Эту роль выполняет заземление — электрическое соединение предмета из проводящего материала с землей. Основное назначение заземления является защита человека от поражения электричеством.
Заземления продлевает срок службы электроприборов, это особенно ощутимо при закупке дорогостоящей техники, она прослужит гораздо дольше.
Наибольшая опасность поражения током подстерегает в местах повышенной влажности — на кухне, в ванной.
Если в любой части электропроводки или электроприбора (стиральной машины, чайника и т. д.) нарушится изоляция, отчего фазный провод коснется нулевого, произойдет короткое замыкание. Поскольку сопротивления в месте контакта нет, и ток в контакте начнет быстро расти, тем самым он расплавит провода и приведет к нежелательным последствиям: от перегорания прибора к возникновению пожара.
Для защиты от короткого замыкания служит предохранитель, вставленный в фазный провод, при росте тока он сгорит и разомкнет цепь до того, как произойдет возгорание. При этом сгоревший предохранитель заменяется новым.
Автоматические предохранители в случае короткого замыкания размыкают цепь посредством электромагнитного расцепителя, реагирующего на скачки тока. Эти предохранители зафиксированы в каждом доме, они защищают и внутреннюю и внешнюю цепь.
Владельцев отдельно стоящих домов, частных коттеджей и дач подстерегает такая потенциальная угроза, как удар молнией. Ежесуточно на земле происходит около 44 тыс.
гроз. И при этом каждую сек. 2000 молний ударяется в землю.
Что же может случиться если молния ударит в ваш дом?
Хорошо заземлены здания останутся невредимыми. Однако, если вы не позаботились о заземлении, то результаты такой беспечности имеют вероятность обойтись очень дорого: в лучшем случае необходимо будет выбросить всю технику, в худшем — может произойти пожар.
А если это произойдет ночью, то сомнения относительно целесообразности заземления отпадут сами собой.

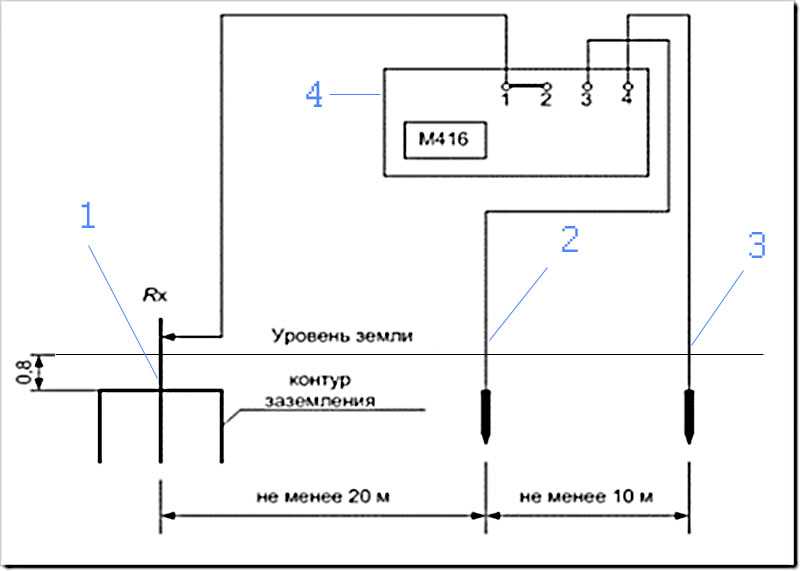

Необходимо принять во внимание тот факт, что эффективность заземлителя находится в зависимости от почвенных условий, по этой причине заземлители подбираются исходя из расчетов для конкретного грунта.
Для монтажа защитного заземления необходимо в обязательном порядке звать профессионалов, которые проведут необходимые расчеты и предложат наиболее подходящее решение именно для вашего дома.
Это станет служить вам гарантией защищенности семьи и всего вашего имущества.
Цены на услугу
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
ЦЕНА: договорная
Преимущества «ЕТЛ-112»
- Короткие сроки выполнения заказа.
- Сотрудничество с крупными и малыми организациями, индивидуальный подход.
- Доступные расценки и прозрачное ценообразование.
Подайте заявку на замер сопротивления изоляции проводов, электропроводки кабелей уже сегодня – заказывайте услуги по привлекательной стоимости на нашем сайте или по телефону!
измерений сопротивления, январь 1946 г. Radio News
| [Стол
содержания] Восковая ностальгия и изучение истории раннего электроника. См. статьи из Новости радио и телевидения , опубликовано в 1919-1959 гг. Все авторские права настоящим признал. |
Появление мультиметров с FET-входом
значительно снижены ошибки точности считывания из-за неучета импеданса
измеряемых устройств. Некоторое знакомство с интерпретацией
индикация движения счетчика на аналоговых счетчиках по-прежнему требуется на основании
выбрано положение переключателя множителя и шкала, но для большинства пользователей просто чтение
число под указателем — или интерполяция его положения между двумя числами
— достаточно хорошо.
Измерение сопротивления
Шеперд Литт, W2LCC
Superior Instruments Co.
Омметр промышленного изготовления. Этот инструмент весьма портативный и содержит прецизионное стандартное сопротивление, которое используется в качестве компаньона при измерении неизвестного сопротивления.
Обзор различных методов измерения сопротивления, от от простейшей формы к более точным лабораторным методам. Представлены примеры всякий раз, когда их использование оправдано и формулы разработаны так, что любой, с небольшим Знание математики, умение производить точные измерения.
Точные измерения сопротивления являются неотъемлемой частью лабораторных процедур. Для некоторых видов работ достаточно точности ±2%, в то время как при других обстоятельствах нужна гораздо более высокая точность. В данной статье рассматриваются несколько методов сопротивления измерения, включая простой омметр, мост Уитстона и шкалу Кельвина. мост.
Среди простейших методов измерения сопротивления так называемый амперметрический метод. Этот метод, показанный на рис. 1A, использует источник потенциала, амперметр или миллиамперметр и неизвестное сопротивление.
Закон Ома гласит, что R = E/I. Сопротивление равно напряжению, приложенному к
цепь, разделенная током, протекающим через цепь.
Если взять 1,5-вольтовый
ячейку как источник потенциала и отобразить это напряжение на амперметре и неизвестном
последовательное сопротивление, а амперметр показывает 0,2 ампера, сопротивление цепи равно
7,5 Ом. Обратите внимание, что 7,5 Ом — это не сопротивление неизвестного сопротивления, а
— сопротивление всей цепи (неизвестное сопротивление, амперметр, подключение
провода и внутреннее сопротивление ячейки).
Для определения сопротивления резистора необходимо вычесть сопротивление амперметра, проводов и внутреннего сопротивления ячейки от 7,5 Ом всего. В Для получения высокой точности в этом методе необходимо иметь в виду несколько моментов.
1. Используйте большую ячейку с низким внутренним сопротивлением (идеально подходит аккумуляторная батарея).
2. Используйте соединительные провода большого диаметра с низким сопротивлением.
3. Используйте амперметр с очень низким сопротивлением.
4. Узнайте сопротивление амперметра.
5. Убедитесь, что показания амперметра точны.
При значениях сопротивления, в 10 раз превышающих сопротивление амперметра, амперметр сопротивление, соединительные провода и внутреннее сопротивление ячейки могут быть игнорируется. Точность амперметрического метода можно повысить, если использовать стандартный резистор и основывая расчеты на этом стандарте (рис. 1B).
Предполагая, что стандартное сопротивление равно 10 Ом, тогда, когда переключатель находится в положении №1 амперметр показывает 1 ампер. При переключателе в положении №2 амперметр показывает 0,25 ампер. Поскольку величина тока, проходящего через сопротивление, обратно пропорциональна пропорционально его сопротивлению, то
х : 10 = 4:1; или сопротивление неизвестного в 4 раза больше сопротивления стандартный или 40 Ом.
Обратите внимание, что теперь необходимо знать только сопротивление эталона.
Метод вольтметра
Рис.
1 – (A) Схема иллюстрирует метод измерения амперметром
сопротивление. (B) То же, что и в (A), за исключением того, что стандартное сопротивление
используется как сравнение. (C) Диаграмма иллюстрирует метод измерения сопротивления с помощью вольтметра.
измерение.
Рис. 2 — Обычно используемый омметр. Есть две версии этого конкретного типа: (A) последовательного типа: и (B) шунтового типа.
Если амперметр недоступен, можно использовать вольтметр (рис. 1C). Если Е 1 — приложенное напряжение, считанное вольтметром, а E 2 — напряжение, считанное когда неизвестное сопротивление включено последовательно с вольтметром, то
x сопротивление измерителя = Х Р
Например, если счетчик (имеющий сопротивление 10 000 Ом) в положении 1 считывает 6 вольт (напряжение батареи), а в положении 2 читает 4 вольта, затем
или 5000 Ом.
Это очень важная формула, и большинство коммерческих омметров используют этот принцип.
Метод вольтметра прост и может использоваться для считывания более высоких сопротивлений, чем метод амперметра. Основным недостатком вольтметрического метода является то, что измеритель должен быть способен к близкому чтению, и его сопротивление должно быть известно.
Метод вольтметра также можно использовать в сочетании со стандартным сопротивлением. для повышения его точности. Это будет описано позже в разделе «Лабораторные измерения». поскольку он способен с высокой точностью.
Метод омметра
Обычный омметр представляет собой вариант метода вольтметра. Есть два типа омметров последовательного типа (рис. 2А) и шунтового типа (рис. 2Б).
В последовательном типе батарея, миллиамперметр и резистор соединены последовательно.
последовательно с неизвестным резистором. Резистор сделан переменным, чтобы счетчик
можно довести до полного масштаба. Таким образом, резистор и метр составляют вольтметр.
которое можно довести до полной шкалы, чтобы оно соответствовало напряжению батареи.
Значение необходимого сопротивления можно вычислить по закону Ома.
Если 1-ма. метр и 4,5-вольтовая батарея, тогда последовательный резистор быть 4500 Ом.
Это можно сделать, используя резистор на 3000 Ом и регулируемый резистор на 1500 или 2000 Ом.
контроль. Когда клеммы неизвестного сопротивления замкнуты накоротко, счетчик начинает показывать
полную шкалу, изменяя регулируемое управление. Затем вставляется неизвестный резистор.
схема и показания отмечены. Если бы неизвестное сопротивление было равно 4500 Ом,
общее сопротивление в цепи будет 9000 Ом и 1-мА. метр бы
стать 9-вольтовым вольтметром, так как 4,5-вольтовая батарея используется в качестве источника
потенциал, счетчик будет показывать половину шкалы. Сопротивление ниже 4500 вызовет
метр для чтения более половины шкалы, в то время как сопротивление больше 4500 Ом
приведет к тому, что счетчик будет показывать меньше половины шкалы. Таким образом, нулевое сопротивление будет
соответствуют полной шкале и будут отображаться справа от шкалы метра.
Если
используется метр, имеющий обычную линейную шкалу, шкалу можно заменить на омметр
масштабировать по следующей формуле:
x делений на метр
когда R 1 = сопротивление измерителя (как вольтметр), R 2 = неизвестно сопротивление.
Используя в качестве примера вышеупомянутый измеритель и аккумулятор, и если измеритель 1-ма. тип с внутренним сопротивлением 4500 Ом и с 50 делениями по шкале, и батарея на 4,5 вольта, резистор на 4500 Ом будет читать:
или 25 делений на 50-ти деленная шкала.
Резистор на 10 000 Ом покажет 16 делений по той же шкале, а резистор на 500 Ом резистор будет, таким же образом, считывать 45 делений.
Вышеупомянутый метод — это метод, используемый автором при расчете сопротивления весы для одного производителя в области приборов.
Рис. 3 — (A) Омметр с регулятором регулировки нуля
который помещается в шунт со счетчиком. (B) Омметр промышленного типа, основанный на обоих
последовательные и шунтирующие цепи.
Для уменьшения диапазона счетчика можно использовать шунт. Используя шунт для изменения вышеупомянутого 1-ма. метр до 10 мА. и сокращение ряда сопротивление до 450 Ом, передаточное отношение 10 доведено и центр шкала сопротивления становится 450 Ом. Чтобы увеличить диапазон омметра, либо 45-вольтовая батарея и резистор 45 000 Ом могут использоваться с 1-мА. метр, или чувствительность измерителя можно увеличить в 10 раз до 100 микроампер.
В приведенном выше омметре резистор, включенный последовательно с измерителем, действует как «нуль».
Регулятор» для компенсации изменений напряжения батареи. В многодиапазонных приборах
это «управление регулировкой нуля» должно быть выполнено со специальным конусом, чтобы его можно было
успешно используется для изменения счетчика на всех диапазонах. Часто лучше разместить
управления через метр и использовать фиксированное последовательное сопротивление. это выгодно
потому что управление имеет гораздо лучшую регулировку в этом положении и схема
может быть пропорциональным, так что при смене диапазонов не требуется никаких регулировок.
Рис. 3А
показывает такую схему.
Нижний диапазон прибора 0-5000 Ом, центральная шкала 35 Ом; и верхний диапазон составляет 0-500 000 Ом, с центральной шкалой 3500 Ом.
Тип омметра серии является наиболее распространенным типом омметра, используемого сегодня, его точность обычно составляет 2% линейной дуги; т. е. если дуга метра составляет 90°, то все показания точны до 1:8° в любой части шкалы.
Хотя серийный омметр часто используется для измерения малых сопротивлений, он
Было сочтено целесообразным использовать вместо него другую схему. Обращение назад
к схеме на рис. 3А нижний диапазон состоит из резисторов на 24 и 11 Ом.
последовательно с неизвестной и 4,5-вольтовой батареей. Если неизвестное сопротивление
10 Ом, всего 45 Ом последовательно с аккумулятором. Пренебрежение текущим
используется для приведения в действие счетчика, это означает, что ток 100 мА. берется из
батареи, и при постоянном использовании для испытаний на низкое сопротивление истощает
батарея.
Чтобы обойти это, используется шунтирующий омметр.
Тип шунта (рис. 2В) представляет собой последовательный омметр с короткозамкнутыми выводами. сопротивление, приложенное к измерителю. Эффект сопротивления в этом положении должен действовать как шунт через счетчик, чтобы уменьшить показания шкалы. С короткого через счетчик приведет к тому, что счетчик вообще не будет считывать показания, нулевая точка соответствует на ноль обычного вольтметра, указывая влево и на отметку «бесконечность» Направо.
Формула для расчета шунтирующего омметра прямо противоположна формуле для серийный омметр, и можно записать:
х делений метра шкала.
Рис. 4 — Деления шкалы серийно выпускаемого омметра. Модель Superior Instruments Company 1552.
Из-за этого сопротивление измерителя появляется в центре шкала.
Шунтовой омметр в основном используется для измерения сопротивлений менее 100 Ом.
Ом. Если измеритель должен измерять сопротивления менее 6 Ом, длина и сопротивление
тестовых выводов должны учитываться при расчете шкалы.
Пара коммерческих
щупы (36 дюймов) имеют сопротивление более 0,06 Ом. Если сопротивление
не учтено при расчете шкалы метра, погрешность 1%
будет существовать в точке 6 Ом. Ошибка при 0,6 Ом составит 10%. Если сопротивление
щупов добавлялись к измерителю сопротивления, погрешность устранялась.
Типичный коммерческий омметр, использующий как последовательную, так и шунтирующую цепь, показан на схеме.
на рис. 3B. Это коммерческий омметр производства Superior Instruments.
Company, их модель 1552. Масштаб этого прибора показан на рис. 4.
Серийный омметр используется для верхнего диапазона 0–1000 Ом, а шунтирующий омметр
используется для низкого диапазона 0-10 Ом. Обратите внимание, что окончание калибровки низкого сопротивления
шкала находится не в крайнем левом углу, а немного перед концом шкалы.
нулевая точка соответствует измерительным проводам 0,06 Ом, используемым с этим прибором. Некоторый
в коммерческих приборах отсутствует управление «настройкой нуля» за счет использования магнитного
шунтировать через счетчик.
Это приводит к увеличению или уменьшению чувствительности.
Вышеупомянутые методы являются коммерческими методами, используемыми в настоящее время, и, если не принимать крайних мер предосторожности, взяты, не могут быть успешно использованы для измерения лучше, чем 2%. Для достижения более высокого степени точности необходимо использовать лабораторные методы. Используются два общих метода в лаборатории: метод потенциометра и метод моста.
В потенциометрическом методе падение напряжения на эталонном сопротивлении сравнивается с падением напряжения на неизвестной. Лучше всего его можно описать как метод вольтметра, используемый с эталонным сопротивлением. (Потенциометр — это инструмент измерение напряжения ниже 1,6 В с использованием нулевого метода. Он настроен и откалиброван с помощью стандартной ячейки и имеет точность лучше 0,05%. Большинство лабораторий потенциометры имеют точность 0,01% и 0,02%)
В используемом методе ток пропускают через стандартное сопротивление,
обычно с точностью 0,05 % или выше и неизвестным сопротивлением.
Сначала считывается падение напряжения на эталоне, а затем падение на неизвестном,
с помощью потенциометра. Если, например, стандартное сопротивление 1 Ом
используется, и падение напряжения на нем оказывается равным 1 вольту, при этом падение напряжения
через неизвестное 1,016 вольт, неизвестное сопротивление 1,016 Ом. Это верно
так как один и тот же ток, прошедший через два сопротивления, делает их напряжение
падает пропорционально их сопротивлению.
Коммерческий прибор, работающий по этому принципу, модель П-25, изготовленный
компанией Superior Instruments, работает по следующему принципу: ток
отправляется через прецизионное стандартное сопротивление и неизвестность. Падение напряжения
по стандарту регулируется до тех пор, пока счетчик не покажет полную шкалу с помощью
управления и мгновенного «нормирующего» переключателя. Когда переключатель отпущен,
падение через неизвестное читается. Хотя прибор действительно измеряет напряжение
падает, шкала откалибрована в омах.
Показывающий прибор является прецизионным
зеркальный милливольтметр, имеющий 100 делений. Диапазон прибора 0 — 0,005,
0 — 0,05, 0 — 0,5, так как он был сделан в основном для измерения малых сопротивлений, таких как
сплошные металлические стержни, переключающие контакты и т. д. Наименьшее возможное значение 0,00005.
Ом с пределом погрешности 1 деление или 1% в любой части шкалы. Чтения
можно оценить до 1/4 деления. Хотя этот инструмент был создан в первую очередь для
измерения низких сопротивлений, его можно преобразовать для считывания высоких сопротивлений с помощью небольшого
изменение проводки. Следует особо отметить, что масштабы этого и подобных
приборы, работающие по тому же принципу, являются линейными по сравнению со скученными
шкалы обычных измерителей сопротивления.
Наиболее распространенным типом лабораторных измерителей сопротивления являются мостовые. Есть
два основных типа мостов: мост Уитстона для измерения сопротивлений выше
0,1 Ом и мост Кельвина, иногда называемый двойным мостом, для измерения
сопротивления менее 1 Ом.
Мост Уитстона
Мост Уитстона (рис. 5) представляет собой замкнутую сеть сопротивления из четырех ответвлений. Два плеча (A и B) являются передаточными плечами и обычно представляют собой фиксированные сопротивления. Плечо C представляет собой переменное плечо, обычно фиксированное сопротивление, управляемое переключателем и выполненное таким образом, до 1000 Ом с шагом 0,1 Ом. Рукав X — это неизвестное сопротивление. А источник напряжения в большинстве случаев применяется между плечами B и C и плечом A. и X руки. Гальванометр, обладающий высокой чувствительностью к напряжению, включен между соединения плеч А и В и плеч С и Х. Баланс моста (нет показания гальванометра) имеет место, когда:
Точность коммерческих лабораторных мостов Уитстона составляет от 0,5 до 1%. в переносных моделях до 0,02 % в высокоточных моделях.
Вариант моста Уитстона использует скользящую проволоку вместо фиксированного соотношения.
рычаги и фиксированный эталон сопротивления вместо C-образного рычага. Хотя точность
моста со скользящей проволокой обычно меньше, чем у моста с фиксированным передаточным числом.
имеет преимущество в большей скорости чтения.
Мост Кельвина
Рис. 5 — Мост Уитстона.
Рис. 6 — Мост Кельвина.
Мост Уитстона нельзя успешно использовать для измерения малых сопротивлений.
Если мы возьмем металлический стержень и попытаемся измерить его сопротивление с помощью Уитстона.
моста, необходимо иметь в виду несколько важных фактов. Сопротивление соединения
выводы должны быть точно известны, так как они вносят вклад в указанное сопротивление
у моста. Сопротивление контактов между шиной и соединительными проводами
должны быть известны по той же причине. Используя большой кабель с низким сопротивлением в качестве разъемов,
первое можно вычесть из показаний моста, а второе (контактное сопротивление)
никогда нельзя точно узнать.
Из-за этого мост Уитстона никогда не
используется для измерения ниже 0,1 Ом, хотя теоретически это возможно.
В мосте Кельвина сопротивление соединительных проводов и контактов равно неважно, так как они включены последовательно со сравнительно высокоомным соотношение рук. Это можно сделать, только используя токовые и потенциальные клеммы для как стандартное, так и неизвестное сопротивление. Сопротивление, измеряемое Кельвином мост — это сопротивление только между потенциальными проводами. Рис. 6 иллюстрирует работы моста Кельвина.
A и B: Рычаги правильного соотношения, подобные тем, которые используются в мосте Уитстона.
a и b: Двойной набор передаточных рычагов.
Ярмо: это связующее звено между стандартом и неизвестным. Обратите внимание, что a и b шунтируют ярмо, поэтому его сопротивление в расчет не входит.
C и C: Токовые соединения стандартного сопротивления.
C’ и C’: Текущие соединения неизвестны.
P и P: потенциальные выводы стандарта.
П’ и П’: потенциальные зацепки неизвестного.
G: Гальванометр, который используется для определения балансировки моста.
Поскольку весь большой ток проходит через токовые клеммы (есть только низкий циркулирующий ток, протекающий через передаточное отношение) контактное сопротивление потенциальных выводов не влияет на измеряемое сопротивление. Коммерческая лаборатория версия высокоточного моста Кельвина, изготовленная компанией Leeds & Northrup Company и состоит из двух агрегатов: коробки передач с двойным передаточным числом 4320 и коробки передач с низким передаточным числом 4300. эталон сопротивления.
Двойной коэффициент состоит из 10 резисторов, по два на 100-300-400-1000 и 10000.
Ом. Эти катушки настроены лучше, чем на 0,05 % от их номинального значения. Они
регулируются пробками и дают коэффициенты 100, 10, 1, 0,1 и 0,01 стандарта.
Другие соотношения можно получить, вставив вилки в другие комбинации разъемов.
Поскольку наименьшее сопротивление плеча составляет 100 Ом, контактное и проводящее сопротивления могут
может достигать 0,01, прежде чем из этого источника будет получена ошибка в 0,01%.
На практике,
контактное и проводное сопротивление намного меньше 0,01 Ом.
В этом случае стандартное сопротивление состоит из девяти витков по 0,001 Ом каждый, плюс калиброванный бар 0,0011. Эти сопротивления имеют точность до 0,02%. Девять катушки в сочетании с калиброванным стержнем имеют эффект стержня в 10 раз больше, чем длинный. Девять катушек могут непрерывно нести ток 50 ампер, и только стержень может нести 150 ампер. Шкала откалибрована на 100 делений, а нониусный винт позволяет считывать до 0,1 деления. Диапазон этого моста Кельвина от 0,000,000,011 до 1 Ом с точностью 0,04%.
Переносной мост Кельвина показан на рис. 7. Это мост Leeds &
Мостовой омметр Кельвина Northrup тип 4286. Переносной мост сравнивает неизвестное
сопротивление против 5 стандартных сопротивлений с помощью рычага с двойным передаточным отношением, который является переменным.
Сопротивление неизвестного равно умножению циферблата передаточного отношения плеч.
по используемому стандарту, с циферблатом, откалиброванным от 0,01 до 0,11 Ом.
Ассортимент
переносной мост от 0,0001 Ом до 11 Ом, а погрешность менее 2%
настройки.
Специальные цепи
Рис. 7 — Схема портативного прибора Leeds & Northrup типа 4286 Кельвина мостовой омметр.
Помимо вышеперечисленных методов, иногда используются специальные схемы:
В омметре № 1 Weston используется механизм Д’Арсонваля, но с катушкой с отводом.
Ток через одну катушку остается постоянным, а ток через вторую
сечение зависит от сопротивления, подключенного к клеммам счетчика. Его катушки
намотаны так, что при отсутствии сопротивления в цепи крутящий момент двух катушек
равны, и счетчик показывает ноль. Когда в цепь включено сопротивление,
ток в катушке «сопротивления» лишь частично сводит на нет ток
«текущая» катушка, заставляющая счетчик показывать шкалу вверх. Предусмотрена возможность регулировки
счетчик с помощью магнитного шунта для компенсации старения батареи. А
предусмотрена зеркальная шкала, и шкала очень близка к линейной.
Меггер — это инструмент, который раньше производился в Англии, но после войны производился
в Соединенных Штатах он используется в основном для измерения сопротивления изоляции.
прибор состоит из двойной катушки (тока и напряжения) в форме буквы Т, вращающейся
в поле постоянного магнита. В приборе не используются пружины. Магнит
также поставляет поле для небольшого постоянного тока. генератор с потенциалом 500 вольт,
который приводится в действие вращением рукоятки. Во время работы кривошип вращается и
сгенерированные 500 вольт подаются на катушку напряжения, поворачивая катушку так, чтобы
указатель появляется на отметке «бесконечность» на шкале. 500 вольт также применяется
к сопротивлению (изоляции) через катушку тока. Крутящий момент, создаваемый
ток, проходящий через катушку тока и сопротивление изоляции, противодействует
крутящий момент катушки напряжения, заставляющий стрелку отклоняться от бесконечности
отметьте точку на шкале, соответствующую измеряемому сопротивлению.
«меггер»
находит свое главное применение при измерении сопротивления изоляции, где источник питания не может
иметь. Диапазон этого прибора обычно составляет 100 МОм и 500 вольт. Особенный
приборы могут измерять сопротивление до 20 000 МОм при испытательном потенциале
на 2500 вольт.
Стоит описать специальный измеритель сопротивления, недавно разработанный писателем.
Он работает по принципу моста, но вместо счетчика с нулевой индикацией
измеритель калибруется от 1 до 10. Диапазон прибора от 0,1 Ом до
10 МОм с шагом в декаду, т. е. от 0,1 Ом до 1 Ом, от 1 до 10 Ом, от 10 Ом до 100
ом и т. д. При шкале измерителя в 90 делений каждое деление соответствует 1% от полной
шкала. Счетчик легко считывается с точностью до 1/4 деления или 25% полной шкалы.
метр был построен несколькими способами. Он использовался как ограничительный мост, температурный
мост и измеритель сопротивления. В качестве ограничительного моста он выполнен чувствительным
как ± 0,1% от используемого стандарта.
В качестве измерителя сопротивления он заменил обычный
мост, так как он быстрее в работе; сопротивления измеряются так же быстро, как
в обычном омметре, но с точностью моста.
Методы, отличные от описанных выше, иногда использовались для измерения сопротивления. Однако они не так распространены и редко используются.
Опубликовано 26 января 2022 г.
(обновлено по сравнению с исходным сообщением от 01.05.2015)
Как выбрать измеритель поверхностного сопротивления — продукты для контроля электростатического разряда и статического электричества
Измеритель поверхностного сопротивления — это прибор, который измеряет электрическое сопротивление объекта. Это важный инструмент в производстве, а также в программах контроля статического электричества и предотвращения электростатического разряда, поскольку его можно использовать для оценки материалов и их классификации на проводящие, рассеивающие и изолирующие.
Измерители поверхностного сопротивления также широко используются для проверки эффективности средств защиты от электростатического разряда, таких как проверка рабочей поверхности электростатического разряда. Быстрый поиск в Интернете позволяет найти множество моделей с широким спектром возможностей и аксессуаров. Может быть сложно выбрать, какой расходомер подходит для вашего приложения. Воспользуйтесь приведенным ниже руководством, чтобы принять решение. В этой статье мы рассмотрим следующие темы:
- Точность
- Испытательный полигон
- Отображение результатов
- Напряжение
- Температура и влажность
- Электроды
- Память
- Резюме
1 .
Точность: проверка и квалификация Не все измерители сопротивления одинаковы. Счетчики могут быть предназначены для быстрых измерений для подтверждения спецификаций (проверки), в то время как некоторые счетчики предназначены для более строгих испытаний, требующих более точных измерений (квалификация). Насколько точным должен быть ваш измеритель, будет зависеть от типа тестирования, которое вы будете проводить. Выбор счетчика с более высокой точностью будет более дорогим вложением, он обеспечит качественные измерения независимо от того, какие испытания требуются.
Ниже приведена таблица, в которой показаны различные счетчики с различными функциями. Измерители хода отлично подходят для быстрых измерений и очень портативны. Счетчики лабораторного класса
Более точные измерители сопротивления будут иметь больший диапазон измерений. Metriso 3000 имеет тестовый диапазон от 1 Ом до 1,2 Тера Ом (1,2 x 10 12 Ом). Больший диапазон испытаний важен в зависимости от тестируемого материала. 3. Отображение результатов: Как ваш прибор будет отображать измерения?
Требуемое напряжение зависит от тестируемого материала и метода тестирования. Как правило, для испытаний на электростатический разряд проводящие материалы (от 1,0 x 10 4 Ом до <1,0 x 10 6 Ом) испытываются при напряжении 10 В, а материалы в диапазоне рассеяния (≥1,0 x 10 6 Ом до <1,0 x 10 ) 9 Ом или < 1 x 10 11 Ом для упаковочных материалов) тестируются при 100В. (Узнайте, когда использовать 10 В и 100 В). Большинство измерителей смогут тестировать как 10 В, так и 100 В. Они могут переключаться между ними автоматически в зависимости от материала, или вам, возможно, придется выбирать напряжение вручную. Для проверки изоляционных материалов может потребоваться более высокое напряжение, например 500 В. Существуют специально разработанные измерители для этого напряжения, такие как Metriso 3000.
Например, если выбрано 100 вольт, счетчик будет показывать 9 вольт.6 и 100 вольт на датчиках (по стандарту требуется ±5%). Некоторые измерители, называемые «разомкнутой цепью», снижают напряжение до гораздо более низкого уровня, когда сопротивление измеряемого материала меньше, чтобы защитить измеритель от обратного тока. Счетчик с постоянным напряжением является гораздо более точным инструментом. Metriso 3000 представляет собой измеритель постоянного напряжения, и во время тестирования отображается выходное напряжение на датчиках.
Если вы сомневаетесь, лучше всего приобрести измеритель температуры и влажности. Если ваш измеритель не имеет такой возможности, мы поставляем прибор, который точно измеряет температуру и влажность.
Вот список некоторых внешних датчиков:
Наш Metriso 3000 может хранить 50 000 точек данных и включает в себя программное обеспечение для создания отчетов. Некоторые измерители сопротивления среднего уровня также могут сохранять данные, например Metriso SRM200. Количество точек данных, необходимых во время сеансов тестирования, поможет вам определить, нужна ли вам внутренняя память.
