Сечение кабеля по госту таблица. Таблица сечений кабеля по диаметру жилы: как правильно подобрать провод

Как рассчитать сечение кабеля по диаметру жилы. Какие существуют способы определения сечения провода. Почему важно знать сечение кабеля. Как проверить соответствие сечения нормативным требованиям.

Способы определения сечения провода по диаметру жилы

Существует несколько методов, позволяющих определить сечение электрического кабеля по диаметру его токопроводящей жилы:

1. Измерение штангенциркулем

Самый точный способ — измерить диаметр жилы штангенциркулем и рассчитать площадь сечения по формуле круга:

S = πd²/4 = 0,785d²

где S — площадь сечения, d — диаметр жилы.

2. Метод намотки на цилиндрический предмет

Если штангенциркуля нет под рукой, можно воспользоваться подручными средствами:

1. Зачистить изоляцию на участке 20-30 см
2. Плотно намотать жилу на карандаш или другой цилиндрический предмет
3. Посчитать количество витков
4. Измерить длину намотки
5. Разделить длину на количество витков — это и будет диаметр жилы

Точность этого метода ниже, но для приблизительной оценки его достаточно.

3. Определение по многопроволочной жиле

Для многопроволочных жил:

1. «Распушить» жилу
2. Измерить диаметр одной проволочки
3. Умножить на количество проволочек в жиле

Полученное значение и будет диаметром жилы для расчета сечения.

Почему важно знать точное сечение кабеля

Сечение провода напрямую влияет на его способность выдерживать токовые нагрузки. Чем толще провод, тем большую мощность электроприборов он может обслуживать безопасно.

Знание точного сечения кабеля позволяет:

• Правильно рассчитать допустимую нагрузку на электросеть
• Избежать перегрева проводки
• Предотвратить возникновение пожароопасных ситуаций
• Обеспечить надежную и долговечную работу электропроводки

Проблема заниженного сечения кабеля

К сожалению, на рынке нередко встречается некачественная кабельная продукция с заниженным сечением жил. Производители идут на это для удешевления продукции в ущерб качеству и безопасности.

Как определить, соответствует ли сечение кабеля заявленному?

Нормативные требования к сечению кабеля

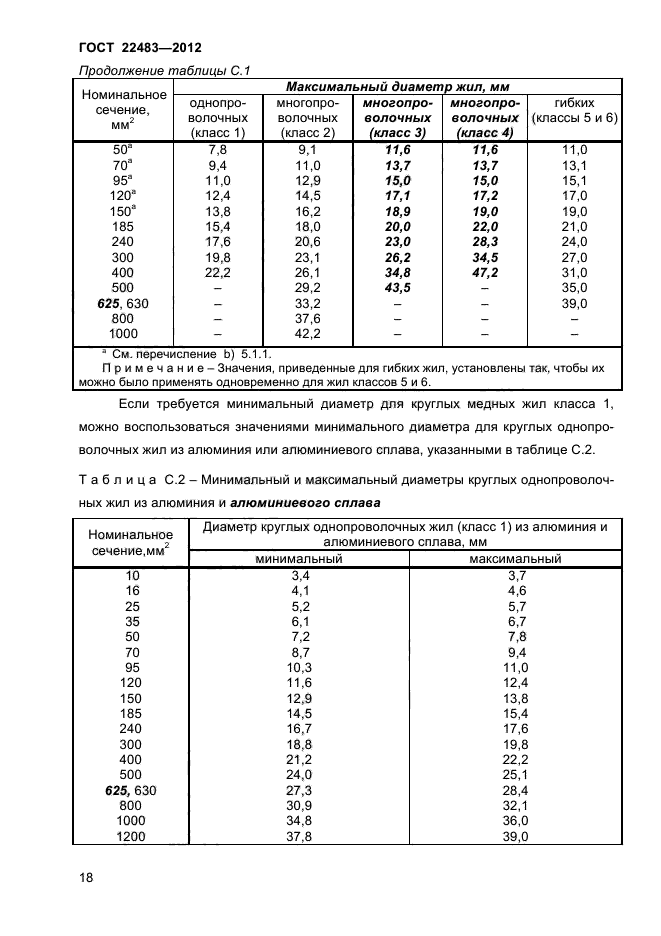

Основной документ, регламентирующий параметры токопроводящих жил — ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров».

Однако этот ГОСТ не устанавливает четких допусков на отклонение сечения. Соответствие определяется по электрическому сопротивлению жилы.

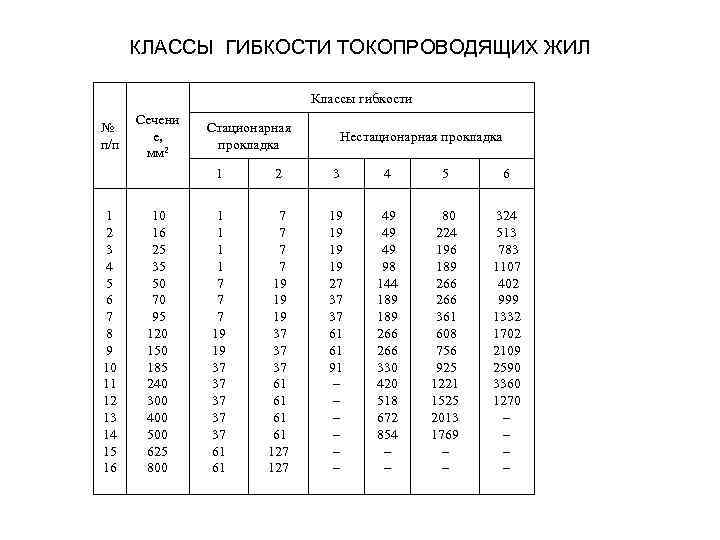

Таблицы допустимых сечений

Для удобства определения соответствия сечения нормативным требованиям можно воспользоваться специальными таблицами. Они содержат диапазоны допустимых сечений для всех классов гибкости жил:

• Алюминиевые жилы — классы 1-3
• Медные жилы — классы 3-6

В таблицах приводятся следующие данные:

• Номинальное сечение жилы
• Электрическое сопротивление
• Расчетное сечение
• Диаметр моножилы
• Процент соответствия номинальному сечению

Как проверить соответствие сечения кабеля заявленному

Чтобы убедиться, что купленный кабель соответствует заявленным характеристикам, можно:

1. Проверить сертификат качества

В сертификате должны быть указаны стандарты, по которым изготовлен кабель (ГОСТ или ТУ).

2. Оценить качество изоляции

Если изоляция мягкая и легко снимается — вероятно, кабель изготовлен по ТУ, а не ГОСТу.

3. Измерить диаметр и рассчитать сечение

Измерьте диаметр жилы штангенциркулем и рассчитайте сечение. Сравните с номинальным значением:

• Если совпадает — кабель соответствует ГОСТу
• Если ниже — вероятно, изготовлен по ТУ с заниженным сечением

Рекомендации по выбору кабеля

При выборе кабельно-проводниковой продукции следует учитывать:

• Кабели, изготовленные по ТУ, могут иметь сечение на 10-30% ниже номинального
• У кабелей по ТУ часто занижена толщина изоляции
• Для кабелей по ТУ рекомендуется выбирать сечение на ступень выше расчетного

Например, если по расчету требуется кабель сечением 1,5 мм², для изделия по ТУ лучше взять 2,5 мм². Реальное сечение составит 1,8-2,0 мм².

Таблицы сечений кабелей по диаметру жилы

Ниже приведены таблицы расчетных характеристик для медных и алюминиевых проводов различных классов гибкости. Они помогут быстро определить соответствие сечения кабеля нормативным требованиям.

Алюминиевые провода

Класс гибкости I

Номинальное сечение, мм²	Сопротивление жилы, Ом/км	Расчетное сечение, мм²	Диаметр моножилы, мм	% от номинального сечения
2,5	12,1	2,25	1,69	90,04%
4	7,41	3,68	2,16	91,89%
6	5,11	5,33	2,61	88,83%

Класс гибкости II

Номинальное сечение, мм²	Сопротивление жилы, Ом/км	Расчетное сечение, мм²	Диаметр моножилы, мм	% от номинального сечения
2,5	12,4	2,20	1,67	87,86%
4	7,41	3,68	2,16	91,89%
6	5,11	5,33	2,61	88,83%

Медные провода

Класс гибкости I

Номинальное сечение, мм²	Сопротивление жилы, Ом/км	Расчетное сечение, мм²	Диаметр моножилы, мм	% от номинального сечения
1,5	12,1	1,43	1,35	95,24%
2,5	7,41	2,33	1,72	93,31%
4	4,61	3,75	2,19	93,74%

Заключение

Правильный выбор сечения кабеля — залог безопасной и надежной работы электропроводки. Зная способы определения и проверки сечения, вы сможете избежать покупки некачественной продукции и обеспечить долговечность электросети.

Используйте приведенные таблицы для быстрой проверки соответствия кабеля нормативным требованиям. При возникновении сомнений не стесняйтесь обращаться к специалистам — ваша безопасность стоит того!

Таблица сечения кабеля по диаметру жилы

Главная » Статьи » Таблица сечения кабеля по диаметру жилы

Таблица сечения проводов – как собрать данные самостоятельно

Содержание

• 1. Расчет сечения
• 2. Заключение по теме

Когда появляется необходимость провести электрическую проводку в новом доме или сделать замену старой, то чаще всего неопытные электрики сталкиваются с проблемой подбора самого кабеля. То есть, какой он должен быть, из какого материала и какого сечения. Для этого существует таблица сечения проводов, которую можно найти в интернете. Но что делать если доступа к мировой паутине нет, то есть, вы за городом, возводите свой собственный дом, а в поселке с интернетом проблемы. Выход один – самостоятельно подобрать сечение провода, сделав несколько математических выкладок, даже в уме.

Итак, начать надо с пояснения, что электрический ток, проходящий по электрическому кабелю с определенной мощностью, выделяет некоторое количество тепла. И если мощность будет достаточно большой, то изоляция провода может не выдержать тепловой энергии. Она просто расплавится, а это стопроцентное короткое замыкание между двумя жилами, расположенными в одном кабеле. И хорошо, если сработает автоматический выключатель в распределительном щите, который предотвратит возгорание.

То есть, протекающий по проводам ток зависит от нагрузки в сети. Поэтому формула тока такова:

I=P/U, где

• I – сила тока;
• P – потребляемая мощность;
• U – напряжение.

Но сам ток также зависит от сопротивления кабеля. И чем оно больше, тем труднее току проходить по жилам провода (объяснения по-простому). Поэтому данный показатель необходимо обязательно учитывать, определяя сечение провода. Сопротивление зависит от сечения кабеля, от его длины и материала, из которого изготовлен. Если говорить о частном домостроении, то длину кабеля можно в расчет и не брать, слишком небольшие участки в схеме разводки дома. А вот материал и сечение играют важную роль.

Расчет сечения

Если перед вами лежит кабель, сечение которого вы не знаете (нет маркировки), то этот показатель можно самостоятельно рассчитать, используя формулу площади круга:

S=πd²/4=0,8d².

То есть, замеряете своими руками при помощи штангенциркуля диаметр жилы и вставляете данный показатель в формулу. Если маркировка на проводе осталась, к примеру, ВВГ 3х1,5, то это значит, что перед вами трехжильный провод с сечением 1,5 мм².

Внимание! Чем больше сечение провода, тем большую токовую нагрузку он может нести.

Но необходимо учитывать и тот факт, что провода бывают разные в плане материала, из которого они изготавливаются. В основе всех электрических кабелей лежит или медь, или алюминий. Так вот медные кабели выдерживают большую токовую нагрузку, чем алюминиевые. К тому же они практически не окисляются, поэтому, когда перед вами стоит выбор, то предпочтение лучше всего отдать медному варианту.

Читайте также:  Кабель КГ – технические характеристики с классификацией

Есть еще один момент, который необходимо учитывать. Этот способ проводки схемы электроснабжения. То есть, электрический кабель уложен в штробы и заштукатурен, или проводка была проведена в гофрированном шланге, или была сделана открытая электропроводка. В чем разница?

Плотность тока

Постепенно, разбираясь в электрических проводах, а точнее, в выборе сечения кабеля, мы подошли к еще одному не менее важному показателю – плотности тока. Что это такое? По сути, это все та же сила тока, измеряемая в амперах, которая проходит через стандартную величину сечения электрического провода, равную одному миллиметру в квадрате.

Скажем так, что это относительная величина, поэтому ее можно использовать в формуле, определяющей диаметр провода:

d=1,1*√I/Ip, где Ip – плотность тока.

Теперь можно вычислить сечение провода, подставляя значение «d» в формулу площади. В конечном итоге получаем, что S=I/Ip.

Но где тогда взять показания «Ip»? Это стандартные величины, зависящте опять-таки от материала, из которого изготавливаются провода, и вида проводки. Нижняя таблица показывает данную зависимость.

Площадь круга

Материал	Медь	Алюминий
Скрытая проводка	6 А/мм²	4
Открытая проводка	10	6

Как мы и говорили выше, медь в данном случае предпочтительнее.

Давайте рассмотрим один простой пример расчета. Вводные данные:

• Провод медный.
• Открытая проводка.
• Нагрузка на кабель 2,2 кВт.

Сначала находим силу тока в электрической цепи: I=P/U=2200 Вт:220 В= 10 А.

Теперь находим сечение самого провода: S=I/Ip=10:10=1 мм², где второе число «10» выбираем из вышеупомянутой таблицы. Таким образом, можно самостоятельно рассчитать все сечения кабелей на каждом участке электрической сети дома. Главное – правильно рассчитать потребляемую мощность на каждом шлейфе. А это, как вы знаете, суммарная мощность все бытовых приборов и лампочек освещения. К примеру, если рассчитывается участок кухни, то придется сложить мощность всех аппаратов, а это холодильник, микроволновка, кофеварка, электрический чайник, вытяжка, блендер и так далее, плюс освещение. Данный показатель указывается на бирках приборов и стеклянном корпусе ламп.

В принципе, для себя можно такую таблицу сечения проводов собрать самостоятельно, учитывая все раскладки, о которых написано выше. То есть, если знать потребляемую мощность на всех электрических контурах, то можно по участкам разбить кабели в зависимости от их сечения.

Мощность некоторых бытовых электроприборов

• Во-первых, это упростит проведение монтажа. То есть, вы никогда не запутаетесь, где какой кабель должен быть проложен.
• Во-вторых, можно будет подсчитать расходы, связанные с покупкой проводки, и тем самым определить бюджет ремонта.
• В-третьих, таблица поможет в будущем. Если потребляемая мощность не изменится с годами, то вам не надо будет опять проводить все расчеты. Достаточно достать таблицу и вспомнить, какого сечения кабель, где был уложен.

Заключение по теме

Итак, к чему мы пришли? Создавая таблицу сечения проводов в своем собственном доме, вы просто обеспечиваете себе безопасность, связанную с эксплуатацией электрической сети дома. Плюс облегчаете себе работу, когда дело дойдет до замены или ремонта.

onlineelektrik.ru

В каком соотношении находятся диаметр провода и его сечение

Представьте себе, что вы нашли в своих закромах старый электрический кабель, которым хотите воспользоваться. Но перед вами стоит проблема определения его сечения. На глаз это не определить, бирки, конечно, на нем не осталось. Что делать? Есть несколько способов, в основе которых лежит диаметр жилы. То есть, диаметр провода и сечение находятся в прямой зависимости друг от друга, чему подтверждение формула круга, ведь форма сечения жилы является круг. Вот эта формула:

S=3,14d²/4=0,785d².

Поэтому и приходится в первую очередь определить диаметр жилы.

Способ №1

Для этого вам понадобится штангенциркуль. Просто необходимо зачистить жилу от изоляции и провести замер диаметра. После чего полученное значение и подставляется в формулу круга. Вот вам и площадь сечения провода.

Скажем так, что этот вариант самый простой и самый точный. Поэтому стоит в арсенале электрика держать этот измерительный инструмент.

Способ №2

Его можно использовать на тот случай, если под рукой штангенциркуля не оказалось. Процесс определения этот непростой и требует определенной точности проведения всех его этапов. Итак, здесь вам понадобится или карандаш, или ручка, или отвертка, или любая трубка из плотного материала (лучше металлическая). Вот алгоритм действий:

Как работать штангенциркулем

• Снимается изоляция в длину сантиметров двадцать-тридцать.
• Теперь наматываем проволоку на карандаш или другой предмет, из описанных выше. Чем больше витков будет сделано, тем точнее показатель. При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.
• Считается количество витков.
• Замеряется длина скрученных витков при помощи обычной линейки, то есть по карандашу от первого до последнего.
• Теперь необходимо провести одно математическое действие – разделить длину витков на их количество. Это и будет диаметр провода.

Конечно, он не самый точный, потому что все будет зависеть от того, как была проведена навивка жилы кабеля. Здесь, как было сказано выше, основное значение имеет плотность витков. Теперь можно значение диаметра провода подставлять в формулу площади круга.

Читайте также:  Проколы для кабеля СИП – конструкция, выбор и установка

Способ №3

Этот способ касается определения сечения провода по диаметру многопроволочной жилы. По сути, все вышеперечисленные методы подходят и под этот вариант, только с одним условием. Необходимо жилу, если так можно выразиться, распушить. Выбрать одну проволочку и замерить ее диаметр штангенциркулем или воспользоваться карандашом. После чего полученную величину надо умножить на количество проволочек, подсчитать которые не составит большого труда. Это и есть диаметр жилы, который подставляется в формулу сечения.

Способ №4

Для чего необходимо знать сечение провода

Всем известно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых приборов. Поэтому сечение кабеля – это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегреванием электрической разводки, а соответственно и возникновению пожаров.

Существуют определенные нормы, в которых оговорено, какое сечение (диаметр) провода должны устанавливаться под необходимые токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где присутствуют таблицы. В них четко расставлены позиции, связанные с площадью, материалом, из которого изготавливаются провода, и токовой нагрузкой или мощностью потребления.

Но тут есть один очень тонкий момент, который должен знать покупатель. Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), есть изготавливаемые по государственным стандартам (ГОСТам). Их отличия заключаются в том, что изделия, изготовленные по ТУ, подчас обладают меньшим диаметром жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является причиной снижения токовой нагрузки, которую кабель может через себя пропустить. Плюс ко всему изоляция изготавливается более тонким слоем. К чему это может привести, наверное, вы догадываетесь.

Поэтому рекомендация: если вами выбирается электрическая проводка, изготовленная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. К примеру, вам по расчетам требуется кабель 1,5 мм², то лучше выбирать 2,5 мм². В реальности же данный показатель окажется площадью 1,8-2,0 мм².

Как узнать, по каким стандартам изготавливался провод?

• Во-первых, это обязательно указывается в сертификате качества изделия.
• Во-вторых, можно проверить изоляцию. Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ.
• В-третьих, замерьте штангенциркулем диаметр провода. А затем, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно сделать на калькуляторе сотового телефона, то есть, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.

Заключение по теме

Как видите, существует несколько способов, как можно узнать и определить сечение провода по диаметру жилы. Самый простой – это номер один. Но в этом случае вам понадобится штангенциркуль. Если под рукой есть интернет, то можно воспользоваться мировой паутиной. То есть, каждый выбирает то, что ему удобно в определенный момент времени.

onlineelektrik.ru

Диаметр жилы по ГОСТу

ООО ЭнербиКабельно-проводниковая продукция — для Вас по выгодным ценам!

Расчетная характеристика Медного провода Номинальное сечение, мм2 Сечение, мм2 Диаметр, мм 4 3,94 2,2 6 5,85 2,7 10 9,89 3,6 16 15,9 5,1 25 24,9 6,4 35 34,61 7,5 50 449,4 9 70 67,7 10,7 95 94 12,6 120 117 14 150 148 15,8 185 183 17,6 240 234 19,9 300 288 22,1 350 346 24,2 400 389 25,5 Расчетная характеристика Алюминиевого провода Номинальное сечение, мм2 Сечение, мм2 Диаметр, мм 16 15,9 5,1 25 24,9 6,4 35 34,3 7,5 50 49,5 9 70 69,2 10,7 95 92,4 12,3 120 117 14 150 148 15,8 185 183 17,5 240 239 20 300 288 22,1 350 346 24,2 400 389 25,6 450 442 27,3 500 500 29,1 550 544 30,3 600 587 31,5 650 641 32,9 700 691 34,2 750 747 35,6 800 805 36,9

enerbee. ru

---

Смотрите также

• Кабель для интернета
• Соединение кабеля оптоволоконного
• Оптико волоконный кабель для интернета
• Интернет не подключается через кабель
• Как подключить интернет ростелеком на ноутбуке через кабель
• Как с айфона скинуть фотки на комп через кабель
• Маркировка кабелей связи
• Трос для кабеля по воздушным линиям
• Трубы дкс для прокладки кабеля в земле
• Характеристики оптоволоконный кабель
• Кабель электрический для внутренней прокладки

Заниженное сечение кабеля и допустимые нормы занижения сечения.

Сегодня можно часто встретить на рынке некачественную кабельно-проводниковую продукцию, т.к. изготовители обладают достаточными возможностями и множеством способов ее удешевления в пользу снижения качества. В первую очередь, самым основным способом удешевления является занижение сечения кабеля и толщины изоляции.

Если вы обнаружили заниженное сечение в кабеле, то следует обратиться к нормам, регламентирующим данный вопрос — ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Увы, но этот ГОСТ не регламентирует физические нормы отклонения сечения кабеля, поэтому сечение жил может отличаться от номинального при соответствии электрического сопротивления, указанного в ГОСТе.

Чтобы легче определить, соответствует ли сечение нормативным требованиям, воспользуйтесь таблицами с диапазоном сечений для всех классов жил (по ГОСТу 22483-77 кабельные жилы делятся на классы гибкости — алюминиевым соответствует 1-3 класс, а медным 3-6).

Таблица 1. Алюминий. Класс гибкости I.

Сечения жил на оболочке/барабане (мм²)	Сопротивление жилы на 1 км/Ом при 20°С	Сечение жилы для соответствия (мм²)	d жилы при моножиле (мм)	Сопротивление жилы при изготовлении из материалов на 1 км/Ом	% сечения относительно написанного на жиле	Удельное сопротивление алюминия ρ (10−6 Ом×м)
1	28. 3	0.96	1.11	27.2362	96.24%	0.0271
1.5	18.1	1.50	1.38	18.1575	100.32%	0.0271
2.5	12.1	2.25	1.69	10.8945	90.04%	0.0271
4	7.41	3.68	2.16	6.8090	91.89%	0.0271
6	5.11	5.33	2.61	4.5394	88.83%	0. 0271
10	3.08	8.84	3.36	2.7236	88.43%	0.0271
16	1.91	14.26	4.26	1.7023	89.12%	0.0271
25	1.2	22.70	5.38	1.0894	90.79%	0.0271
35	0.87	31.38	6.32	0.7782	89.65%	0.0271
50	0.64	42.49	7.36	0. 5447	84.98%	0.0271
70	0.44	61.48	8.85	0.3891	87.83%	0.0271
95	0.32	85.11	10.41	0.2867	89.59%	0.0271
120	0.25	107.65	11.71	0.2270	89.71%	0.0271
150	0.21	132.21	12.97	0.1816	88.14%	0.0271
185	0. 16	166.07	14.54	0.1472	89.77%	0.0271
240	0.13	217.89	16.66	0.1135	90.79%	0.0271
300	0.1	272.36	18.62	0.0908	90.79%	0.0271
400	0.08	350.08	21.11	0.0681	87.52%	0.0271
500	0.06	450.18	23.94	0.0545	90. 04%	0.0271
800	0.04	742.13	30.74	0.0340	92.77%	0.0271

Таблица 2. Алюминий. Класс гибкости II.

Сечения жил на оболочке/барабане (мм²)	Сопротивление жилы на 1 км/Ом при 20°С	Сечение жилы для соответствия (мм²)	d жилы при моножиле (мм)	Сопротивление жилы при изготовлении из материалов на 1 км/Ом	% сечения относительно написанного на жиле	Удельное сопротивление алюминия ρ (10−6 Ом×м)
1	35.4	0.77	0.99	27.2362	76.94%	0.0271
1. 5	22.7	1.20	1.24	18.1575	79.99%	0.0271
2.5	12.4	2.20	1.67	10.8945	87.86%	0.0271
4	7.41	3.68	2.16	6.8090	91.89%	0.0271
6	5.11	5.33	2.61	4.5394	88.83%	0.0271
10	3.08	8.84	3.36	2.7236	88. 43%	0.0271
16	1.91	14.26	4.26	1.7023	89.12%	0.0271
25	1.2	22.70	5.38	1.0894	90.79%	0.0271
35	0.87	31.38	6.32	0.7782	89.65%	0.0271
50	0.64	42.49	7.36	0.5447	84.98%	0.0271
70	0.44	61.48	8. 85	0.3891	87.83%	0.0271
95	0.32	85.11	10.41	0.2867	89.59%	0.0271
120	0.25	107.65	11.71	0.2270	89.71%	0.0271
150	0.21	132.21	12.97	0.1816	88.14%	0.0271
185	0.16	166.07	14.54	0.1472	89.77%	0.0271
240	0. 13	217.89	16.66	0.1135	90.79%	0.0271
300	0.1	272.36	18.62	0.0908	90.79%	0.0271
400	0.08	350.08	21.11	0.0681	87.52%	0.0271
500	0.06	449.44	23.92	0.0545	89.89%	0.0271

Таблица 3. Алюминий. Класс гибкости III.

Сечения жил на оболочке/барабане (мм²)	Сопротивление жилы на 1 км/Ом при 20°С	Сечение жилы для соответствия (мм²)	d жилы при моножиле (мм)	Сопротивление жилы при изготовлении из материалов на 1 км/Ом	% сечения относительно написанного на жиле	Удельное сопротивление алюминия ρ (10−6 Ом×м)
1. 5	23.4	1.16	1.22	18.1575	77.60%	0.0271
2.5	12.5	2.18	1.67	10.8945	87.16%	0.0271
4	8	3.40	2.08	6.8090	85.11%	0.0271
6	5.2	5.24	2.58	4.5394	87.30%	0.0271
10	3.33	8.18	3.23	2.7236	81. 79%	0.0271
16	2.02	13.48	4.14	1.7023	84.27%	0.0271
25	1.35	20.17	5.07	1.0894	80.70%	0.0271
35	0.92	29.57	6.14	0.7782	84.49%	0.0271
50	0.66	41.39	7.26	0.5447	82.78%	0.0271
70	0.47	57.95	8. 59	0.3891	82.78%	0.0271
95	0.34	80.58	10.13	0.2867	84.82%	0.0271
120	0.26	103.17	11.46	0.2270	85.97%	0.0271
150	0.21	129.08	12.82	0.1816	86.05%	0.0271
185	0.18	155.64	14.08	0.1472	84.13%	0.0271
240	0. 13	203.26	16.09	0.1135	84.69%	0.0271
300	0.11	249.87	17.84	0.0908	83.29%	0.0271
400	0.08	326.18	20.38	0.0681	81.55%	0.0271
500	0.07	414.55	22.97	0.0545	82.91%	0.0271

Таблица 4. Медь. Класс гибкости I.

Сечения жил на оболочке/барабане (мм²)	Сопротивление жилы на 1 км/Ом при 20°С	Сечение жилы для соответствия (мм²)	d жилы при моножиле (мм)	Сопротивление жилы при изготовлении из материалов на 1 км/Ом	% сечения относительно написанного на жиле	Удельное сопротивление алюминия ρ (10−6 Ом×м)
0. 5	36	0.48	0.78	34.5729	96.04%	0.0172
0.75	24.5	0.71	0.95	23.0486	94.08%	0.0172
1	18.1	0.96	1.10	17.2864	95.51%	0.0172
1.5	12.1	1.43	1.35	11.5243	95.24%	0.0172
2.5	7.41	2.33	1.72	6.9146	93. 31%	0.0172
4	4.61	3.75	2.19	4.3216	93.74%	0.0172
6	3.08	5.61	2.67	2.8811	93.54%	0.0172
10	1.83	9.45	3.47	1.7286	94.46%	0.0172
16	1.15	15.03	4.37	1.0804	93.95%	0.0172
25	0.73	23.78	5. 50	0.6915	95.11%	0.0172
35	0.52	32.99	6.48	0.4939	94.26%	0.0172
50	0.39	44.67	7.54	0.3457	89.34%	0.0172
70	0.27	64.50	9.06	0.2469	92.15%	0.0172
95	0.19	89.57	10.68	0.1820	94.28%	0.0172
120	0. 15	112.98	11.99	0.1441	94.15%	0.0172
150	0.12	139.41	13.32	0.1152	92.94%	0.0172
185	0.1	174.43	14.90	0.0934	94.29%	0.0172
240	0.08	229.26	17.09	0.0720	95.53%	0.0172
300	0.06	287.63	19.14	0.0576	95. 88%	0.0172
400	0.05	367.80	21.64	0.0432	91.95%	0.0172
500	0.04	472.31	24.52	0.0346	94.46%	0.0172
800	0.02	782.19	31.56	0.0216	97.77%	0.0172
1000	0.02	982.18	35.36	0.0173	98.22%	0.0172

Таблица 5. Медь. Класс гибкости II.

Сечения жил на оболочке/барабане (мм²)	Сопротивление жилы на 1 км/Ом при 20°С	Сечение жилы для соответствия (мм²)	d жилы при моножиле (мм)	Сопротивление жилы при изготовлении из материалов на 1 км/Ом	% сечения относительно написанного на жиле	Удельное сопротивление алюминия ρ (10−6 Ом×м)
0. 5	36	0.48	0.78	34.5729	96.04%	0.0172
0.75	24.5	0.71	0.95	23.0486	94.08%	0.0172
1	18.1	0.96	1.10	17.2864	95.51%	0.0172
1.5	12.1	1.43	1.35	11.5243	95.24%	0.0172
2.5	7.14	2.42	1.76	6.9146	96. 83%	0.0172
4	4.61	3.75	2.19	4.3216	93.74%	0.0172
6	3.08	5.61	2.67	2.8811	93.54%	0.0172
10	1.83	9.45	3.47	1.7286	94.46%	0.0172
16	1.15	15.03	4.37	1.0804	93.95%	0.0172
25	0.73	23.78	5. 50	0.6915	95.11%	0.0172
35	0.52	32.99	6.48	0.4939	94.26%	0.0172
50	0.39	44.67	7.54	0.3457	89.34%	0.0172
70	0.27	64.50	9.06	0.2469	92.15%	0.0172
95	0.19	89.57	10.68	0.1820	94.28%	0.0172
120	0. 15	112.98	11.99	0.1441	94.15%	0.0172
150	0.12	139.41	13.32	0.1152	92.94%	0.0172
185	0.1	174.43	14.90	0.0934	94.29%	0.0172
240	0.08	229.26	17.09	0.0720	95.53%	0.0172
300	0.06	287.63	19.14	0.0576	95. 88%	0.0172
400	0.05	367.80	21.64	0.0432	91.95%	0.0172
500	0.04	472.31	24.52	0.0346	94.46%	0.0172
800	0.02	782.19	31.56	0.0216	97.77%	0.0172
1000	0.02	982.18	35.36	0.0173	98.22%	0.0172

Таблица 6. Медь. Класс гибкости III.

Сечения жил на оболочке/барабане (мм²)	Сопротивление жилы на 1 км/Ом при 20°С	Сечение жилы для соответствия (мм²)	d жилы при моножиле (мм)	Сопротивление жилы при изготовлении из материалов на 1 км/Ом	% сечения относительно написанного на жиле	Удельное сопротивление алюминия ρ (10−6 Ом×м)
0. 5	39.6	0.44	0.75	34.5729	87.31%	0.0172
0.75	25.5	0.68	0.93	23.0486	90.39%	0.0172
1	21.8	0.79	1.00	17.2864	79.30%	0.0172
1.5	14	1.23	1.25	11.5243	82.32%	0.0172
2.5	7.49	2.31	1.71	6.9146	92. 32%	0.0172
4	4.79	3.61	2.14	4.3216	90.22%	0.0172
6	3.11	5.56	2.66	2.8811	92.64%	0.0172
10	1.99	8.69	3.33	1.7286	86.87%	0.0172
16	1.21	14.29	4.26	1.0804	89.29%	0.0172
25	0.81	21.37	5. 22	0.6915	85.47%	0.0172
35	0.55	31.37	6.32	0.4939	89.64%	0.0172
50	0.39	43.87	7.47	0.3457	87.75%	0.0172
70	0.28	62.41	8.91	0.2469	89.15%	0.0172
95	0.2	85.15	10.41	0.1820	89.64%	0.0172
120	0. 16	109.41	11.80	0.1441	91.17%	0.0172
150	0.13	132.97	13.01	0.1152	88.65%	0.0172
185	0.11	164.63	14.48	0.0934	88.99%	0.0172
240	0.08	216.62	16.61	0.0720	90.26%	0.0172
300	0.07	264.32	18.35	0.0576	88. 11%	0.0172
400	0.05	346.42	21.00	0.0432	86.61%	0.0172
500	0.04	439.86	23.67	0.0346	87.97%	0.0172

Таблица 7. Медь. Класс гибкости IV.

Сечения жил на оболочке/барабане (мм²)	Сопротивление жилы на 1 км/Ом при 20°С	Сечение жилы для соответствия (мм²)	d жилы при моножиле (мм)	Сопротивление жилы при изготовлении из материалов на 1 км/Ом	% сечения относительно написанного на жиле	Удельное сопротивление алюминия ρ (10−6 Ом×м)
0. 5	40.5	0.43	0.74	34.5729	85.37%	0.0172
0.75	25.2	0.69	0.93	23.0486	91.46%	0.0172
1	19.8	0.87	1.05	17.2864	87.31%	0.0172
1.5	13.2	1.31	1.29	11.5243	87.31%	0.0172
2.5	8.05	2.15	1.65	6.9146	85. 90%	0.0172
4	4.89	3.54	2.12	4.3216	88.38%	0.0172
6	3.28	5.27	2.59	2.8811	87.84%	0.0172
10	2	8.64	3.32	1.7286	86.43%	0.0172
16	1.21	14.29	4.26	1.0804	89.29%	0.0172
25	0.78	22.28	5. 33	0.6915	89.11%	0.0172
35	0.55	31.60	6.34	0.4939	90.29%	0.0172
50	0.39	43.99	7.48	0.3457	87.97%	0.0172
70	0.28	61.52	8.85	0.2469	87.88%	0.0172
95	0.2	86.00	10.46	0.1820	90.53%	0.0172
120	0. 16	106.71	11.66	0.1441	88.92%	0.0172
150	0.13	134.00	13.06	0.1152	89.34%	0.0172
185	0.1	166.22	14.55	0.0934	89.85%	0.0172
240	0.08	213.94	16.50	0.0720	89.14%	0.0172
300	0.06	266.35	18.42	0.0576	88. 78%	0.0172
400	0.05	357.16	21.32	0.0432	89.29%	0.0172

Таблица 8. Медь. Класс гибкости V.

Сечения жил на оболочке/барабане (мм²)	Сопротивление жилы на 1 км/Ом при 20°С	Сечение жилы для соответствия (мм²)	d жилы при моножиле (мм)	Сопротивление жилы при изготовлении из материалов на 1 км/Ом	% сечения относительно написанного на жиле	Удельное сопротивление алюминия ρ (10−6 Ом×м)
0.5	39	0.44	0.75	34.5729	88.65%	0.0172
0. 75	26	0.66	0.92	23.0486	88.65%	0.0172
1	19.5	0.89	1.06	17.2864	88.65%	0.0172
1.5	13.3	1.30	1.29	11.5243	86.65%	0.0172
2.5	7.98	2.17	1.66	6.9146	86.65%	0.0172
4	4.95	3.49	2.11	4.3216	87. 31%	0.0172
6	3.3	5.24	2.58	2.8811	87.31%	0.0172
10	1.91	9.05	3.39	1.7286	90.50%	0.0172
16	1.21	14.29	4.26	1.0804	89.29%	0.0172
25	0.78	22.16	5.31	0.6915	88.65%	0.0172
35	0.55	31.20	6. 30	0.4939	89.15%	0.0172
50	0.39	44.78	7.55	0.3457	89.57%	0.0172
70	0.27	63.55	9.00	0.2469	90.79%	0.0172
95	0.21	83.91	10.34	0.1820	88.33%	0.0172
120	0.16	107.37	11.69	0.1441	89.47%	0.0172
150	0. 13	134.00	13.06	0.1152	89.34%	0.0172
185	0.11	163.08	14.41	0.0934	88.15%	0.0172
240	0.08	215.81	16.58	0.0720	89.92%	0.0172
300	0.06	269.68	18.53	0.0576	89.89%	0.0172
400	0.05	355.69	21.28	0.0432	88. 92%	0.0172
500	0.04	450.17	23.94	0.0346	90.03%	0.0172

Таблица 9. Медь. Класс гибкости VI.

Сечения жил на оболочке/барабане (мм²)	Сопротивление жилы на 1 км/Ом при 20°С	Сечение жилы для соответствия (мм²)	d жилы при моножиле (мм)	Сопротивление жилы при изготовлении из материалов на 1 км/Ом	% сечения относительно написанного на жиле	Удельное сопротивление алюминия ρ (10−6 Ом×м)
0.5	39	0.44	0.75	34.5729	88.65%	0.0172
0. 75	26	0.66	0.92	23.0486	88.65%	0.0172
1	19.5	0.89	1.06	17.2864	88.65%	0.0172
1.5	13.3	1.30	1.29	11.5243	86.65%	0.0172
2.5	7.98	2.17	1.66	6.9146	86.65%	0.0172
4	4.95	3.49	2.11	4.3216	87. 31%	0.0172
6	3.3	5.24	2.58	2.8811	87.31%	0.0172
10	1.91	9.05	3.39	1.7286	90.50%	0.0172
16	1.21	14.29	4.26	1.0804	89.29%	0.0172
25	0.78	22.16	5.31	0.6915	88.65%	0.0172
35	0.55	31.20	6. 30	0.4939	89.15%	0.0172
50	0.39	44.78	7.55	0.3457	89.57%	0.0172
70	0.27	63.55	9.00	0.2469	90.79%	0.0172
95	0.21	83.91	10.34	0.1820	88.33%	0.0172
120	0.16	107.37	11.69	0.1441	89.47%	0.0172
150	0. 13	134.00	13.06	0.1152	89.34%	0.0172
185	0.11	163.08	14.41	0.0934	88.15%	0.0172
240	0.08	215.81	16.58	0.0720	89.92%	0.0172
300	0.06	269.68	18.53	0.0576	89.89%	0.0172

Сечение проводника в соответствии с ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования — Simple Cable Company

Работая на рынке кабельно-проводниковой продукции Украины, кабельная компания «Simple» сотрудничает с крупнейшими кабельными заводами страны, что позволяет ей предоставить своим клиентам наиболее полную номенклатуру кабелей и проводов различного сечения по наличию и под заказ в кратчайшие сроки по наиболее конкурентоспособным ценам. Одно из основных правил работы нашей компании – поставка качественной продукции своим клиентам. В связи с этим закупка продукции осуществляется только у тех заводов, которые производят её в соответствии со всеми ГОСТами и ТУ Украины, соответствующими каждому конкретному виду кабеля или провода. Такой подход позволяет нам построить надёжные и долгосрочные отношения с клиентами и дать им гарантию, подкреплённую соответствующими сертификатами, как со стороны завода, так и со своей стороны, что кабель можно эксплуатировать по назначению и что он прослужит не менее указанного срока.

Некоторые заводы выпускают провода и кабеля по собственным ТУ, без соответствия Государственным Стандартам Украины, фактически делая кабель или провод с меньшим сечением, а заявляя сечение согласно собственных технических условий (речь идет о производстве так называемого усеченного провода и кабеля — то есть провода и кабеля, не имеющего 100%-ного сечения). Несоблюдение сечения проводника, указываемого на изоляции провода/кабеля, и качества изоляции позволяет продавать такую кабельно-проводниковую продукцию по более низким ценам, не обращая при этом внимания на качество и те риски, которые могут возникать. Выпуск такой продукции не запрещён, она достаточно широко представлена на рынках, в магазинах строительных материалов и даже в крупных строительных супермаркетах.

Неосведомленный потребитель, приобретая КПП низкого качества, рискует гораздо большим, чем просто разницей в цене. Использование продукции, выпущенной не в соответствии с ГОСТами и ТУ Украины, может привести при несоответствии сечения токопроводящей жилы к ее нагреванию и возникновению пожара, а при несоответствии изоляции — к короткому замыканию и пожару. В любом из двух случаев придётся полностью менять электропроводку или проложенную кабельную трассу, что повлечёт за собой значительно большие затраты, чем изначальная закупка качественной продукции. В связи с этим мы рекомендуем убедиться в наличии сертификатов соответствия необходимым ГОСТам и ТУ Украины перед тем, как совершать планируемую закупку. Ссылки на список необходимых ГОСТов и ТУ к наиболее распространённым кабелям и проводам представлен в конце данной статьи, Вы можете их сохранить у себя на компьютере или распечатать, а в случае отсутствия там данных об интересующей Вас позиции кабельно-проводниковой продукции обратитесь к нашим менеджерам, и они предоставят Вам необходимую информацию по телефону либо по электронной почте.

Порой при разговоре с клиентом менеджеры нашей компании получают информацию о том, что определённый завод, продукция которого предлагается к покупке, производит не полное сечение провода (усечённый провод). Аргументируют люди это тем, что лично измеряли сечение кабеля или провода, и оно не соответствует написанному на изоляции либо обозначенному на барабане с кабелем. Постараемся прояснить такую ситуацию. Указанное сечение на изоляции или на барабане — это условная маркировка жилы определённого кабеля/провода, которая применяется для определённой позиции кабельно-проводниковой продукции. Важным параметром для понимания качества является такой показатель, как сопротивление данного проводника на единицу расстояния, именно эта величина из расчета на 1 километр длины правильно характеризует соответствие каждой конкретной жилы ГОСТу 22483-77 Украины.

Для понимания схемы расчёта необходимого сечения жилы/жил в кабеле определённой марки мы приведём пример, как оно рассчитывается на алюминиевой жиле сечения 2,5 мм2 в соответствии с ГОСТ 22483-77 1-ого класса гибкости:

Сечение, которое написано на жиле S = 2,5 мм2
Сопротивление жилы по ГОСТу на L = 1 км при 20 гр Цельсия Rг = 12,1 Ом
Удельное сопротивление алюминия ρ = 0,0271*10−6, Ом·м

Жилы для алюминиевого кабеля изготавливаются из следующих материалов:
1) катанка алюминиевая — ГОСТ 13843-78
2) пруток алюмомедный — ТУ 16. 705-144-80
3) проволока алюминиевая — ГОСТ 6132-79

Жилы для медного кабеля изготавливаются из следующих материалов:
1) катанка медная — ТУ 16.К71-003-87
2) проволока медная — ГОСТ 2112-79
3) пруток алюмомедный — ТУ 16.705-144-80

По всем этим документам максимально допустимое число примесей в готовой катанке не может превышать 0,5% (0,005 долю от общего объема). В наших дальнейших расчётах будем считать, что указанный процент примесей не является токопроводящим материалом.

Используя имеющиеся данные посчитаем какое сопротивление будет иметь алюминиевая жила длиной 1 км сечением 2,5 мм2, которая изготовлена из материалов, полученных в соответствии с ГОСТами или ТУ Украины:

Rр = (ρ*L/S)/0,995= 10,8945 Ом

Однако в соответствии с ГОСТ 22483-77 (см. Табл. 1) мы видим, что сопротивление рассчитываемой жилы не должно превышать 12,1 Ом/км, что означает, что реальное сечение алюминиевой жилы, на которой написано 2,5 мм2 в соответствии с ГОСТ должно быть равно Sр=S*Rp/Rг=2,25 мм2, это составляет 90% от написанного на жиле сечения.

Применяя аналогичную формулу расчёта для медного проводника, с написанным сечением 2,5 мм2, учтём, что удельное сопротивление меди ρ = 0,0172*10−6, Ом·м, получаем Sр=2,33 мм2, что составляет 93,31% от написанного на жиле сечения.

Кабели и провода, произведённые из алюминия, имеют классы гибкости от 1 до 3, из меди — от 1 до 6. По ГОСТу сопротивление, которое должна иметь одна и та же жила, зависит от класса гибкости жилы. В таблицах, представленных ниже, Вы сможете увидеть сопротивление жилы по ГОСТу, которое характеризует марку данного сечения жилы; реальное сечение жилы для соответствия ГОСТу; диаметр данной жилы, в случае, если жила одна; сопротивление жилы в том случае, если бы она имела указанное в таблице сечение; процентное отношение, которое составляет реальное сечение жилы от написанного, при соответствии заявленного сечения ГОСТу; удельное сопротивление жилы. В связи с отличием необходимого сопротивления при изменении класса гибкости мы приводим 3 таблицы для алюминиевых кабелей и проводов и 6 таблиц для медных кабелей, проводов и шнуров, чтобы Вы смогли наиболее точно проверить соответствие ГОСТу каждой жилы кабеля.

Таблица 1. Алюминиевый кабель и провод. Класс гибкости I.
Таблица 2. Алюминиевый кабель и провод. Класс гибкости II.
Таблица 3. Алюминиевый кабель и провод. Класс гибкости III.
Таблица 4. Медный кабель и провод. Класс гибкости I.
Таблица 5. Медный кабель и провод. Класс гибкости II.
Таблица 6. Медный кабель и провод. Класс гибкости III.
Таблица 7. Медный кабель и провод. Класс гибкости IV.
Таблица 8. Медный кабель и провод. Класс гибкости V.
Таблица 9. Медный кабель и провод. Класс гибкости VI.

В качестве заключения хотелось бы сказать, что все украинские заводы-производители кабельно-проводниковой продукции выпускают сечение жилы, которое отличается от маркировки на нём, поскольку производят свою продукцию в соответствии с ГОСТами, то есть из расчета сопротивления на 1 км длины проводника. Именно на основании этих показателей заводы получают сертификаты сответствия на свою продукцию, а сечение при этом должно соответствовать величинам, указанным в приведенных выше таблицах. Если же сечение отличается на большее процентное соотношение, чем указанное в таблицах, — имейте ввиду, что измеряемая жила кабеля или провода неполного сечения.

Завод-производитель может работать в соответствии с ГОСТом или же выпускать продукцию по своим собственным техническим условиям. Для того, чтобы понять, качественную ли Вам предлагают продукцию, и избежать проблем при эксплуатации проводов/кабелей и не платить дважды, попросите продавца или поставщика предоставить Вам сертификаты соответствия ГОСТам и ТУ Украины.Убедитесь в их соответствии закупаемой продукции и проверьте, совпадают ли маркировки на изоляции или на барабане и в сертификате; либо воспользуйтесь нашими таблицами и проверьте, соответствует ли сечение необходимого Вам кабеля или провода положениям ГОСТа 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования».

ГОСТы и ТУ Украины на распространённые типы кабеля/провода:

ДСТУ 4743:2007, ТУ У 31. 3-32739864-009:2007 для СИП-4, СИП-5, СИП-5нг
ТУ У 31.3-32194971 -001:2006 для AsXSn
ГОСТ 7399-97 для ПВС, ШВВП
ГОСТ 6323 для ПВ-3 , ПВ-1, АППВ, АПВ
ГОСТ 16442-80 для ВВГ, АВВГ, ВБбШв, АВБбШв
ГОСТ 1508 для КВВГ, АКВВГ, КВБбШв
ГОСТ 838-80 для А, АС

Любая медная либо алюминиевая жила должна соответствовать ГОСТ 22483-77

Как рассчитать сечение кабеля по мощности, длине, току

На сегодняшний день существует широкий ассортимент кабельной продукции, с сечением жил от 0,35 мм.кв. и выше.

Если неправильно подобрать сечение кабеля для бытовой электропроводки, то результат может иметь два результата:

1. Слишком толстая жила «ударит» по вашему бюджету, так как ее погонный метр будет стоить дороже.
2. При неподходящем диаметре жилы (меньше необходимого) жилы начнут нагреваться и плавить изоляцию, что вскоре приведет к самовозгоранию проводки и короткому замыканию.

Как известно, оба этих результата неутешительны, поэтому перед монтажом электропроводки в доме и квартире необходимо правильно рассчитать сечение кабеля в зависимости от мощности, силы тока и длины линии. Теперь подробно рассмотрим каждый из способов.

• Расчет мощности электроприборов
• Расчет токовой нагрузки
• Расчет длины
• Примеры видео расчетов

Расчет мощности электроприборов

Для каждого кабеля существует определенная величина тока (мощности), которую он способен выдержать при работе электроприборов. Если ток (мощность), потребляемый всеми устройствами, превысит допустимое значение для токопроводящей жилы, то вскоре аварии не избежать.

Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо выписать на листочек характеристики каждого прибора отдельно (плита, телевизор, светильники, пылесос и т.д.). После этого все значения суммируются, и по готовому числу подбирается кабель с жилами оптимального сечения.

Формула расчета:

Pобщ = (P1 + P2 + P3 + … + Pn) * 0,8,

Где: P1..Pn – мощность каждого устройства, кВт

Обращаем ваше внимание к тому, что полученное число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент означает, что из всех электроприборов одновременно будут работать только 80%. Такой расчет более логичен, ведь, например, пылесосом или феном вы точно не будете пользоваться долго без перерыва.

Таблицы выбора сечения кабеля по мощности:

Это простые и упрощенные таблицы; более точные значения можно найти в ПУЭ п.1.3.10-1.3.11.

Как видите, табличные значения имеют свои данные для каждого конкретного типа кабеля. Все, что вам нужно, это найти ближайшее значение мощности и посмотреть соответствующий раздел ядра.

Для того, чтобы вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:

Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Это значение необходимо умножить на коэффициент 0,8, что даст фактическую нагрузку 10,4 кВт. Далее в таблице ищем подходящее значение в столбце. Нас устраивает цифра «10,1» для однофазной сети (напряжение 220В) и «10,5» если сеть трехфазная.

Это значит, что нужно подобрать сечение жил кабеля, которое будет питать все вычислительные устройства — в квартире, комнате или каком-то другом помещении. То есть такой расчет необходимо проводить для каждой группы розеток, запитанной от одного кабеля, или для каждого прибора, если он питается непосредственно от щитка. В примере выше мы привели расчет площади сечения провода вводного кабеля на весь дом или квартиру.

Итого, выбираем сечение на проводнике 6 мм при однофазной сети или 1,5 мм при трехфазной сети. Как видите, все достаточно просто и с такой задачей самостоятельно справится даже начинающий электрик!

Расчет токовой нагрузки

Расчет сечения кабеля по току более точный, поэтому лучше использовать его. Суть аналогична, но только в этом случае необходимо определить токовую нагрузку на проводку. Для начала по формулам считаем силу тока для каждого из приборов.

Если в доме однофазная сеть, то для расчета необходимо использовать следующую формулу: Для трехфазной сети формула будет иметь вид: Где, Р — мощность мощности прибора, кВт

cos phi коэффициент мощности

Подробнее о формулах, связанных с расчетом мощности, читайте в статье: https://electroexp. com/ru/kak-najti-moshhnost-toka.html.

Далее все токи суммируются и по табличным значениям необходимо подобрать сечение кабеля по току.

Обращаем Ваше внимание на то, что значения табличных значений будут зависеть от условий прокладки проводника. При монтаже открытой проводки допустимые токовые нагрузки и мощность будут значительно больше, чем при трубной проводке.

Повторяем, любой расчет сечения ведется для конкретного устройства или их группы.

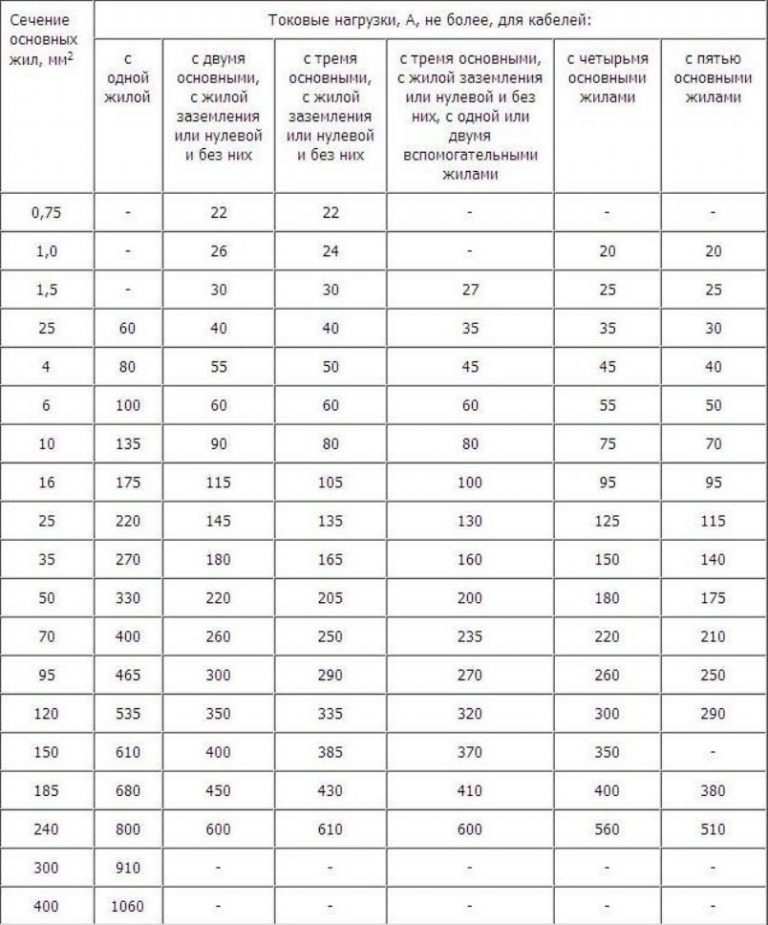

Таблица выбора кабеля по току и мощности:

Расчет длины

Ну и последний способ, позволяющий рассчитать сечение кабеля — по длине. Суть следующих расчетов заключается в том, что каждый проводник имеет свое сопротивление, которое при увеличении длины линии способствует потерям напряжения (чем больше расстояние, тем больше потери). В том случае, если величина потерь превышает отметку в 5 %, необходимо выбирать проводник с жилами большего размера.

Для расчетов используется следующая методика:

• Необходимо рассчитать суммарную мощность электроприборов и силу тока (выше мы привели соответствующие формулы).
• Расчет сопротивления электропроводки. Формула следующая: удельное сопротивление проводника (p) * длина (в метрах). Полученное значение необходимо разделить на выбранное сечение кабеля.

R = (p * L) / S, где p — табличное значение

Обращаем ваше внимание на то, что длину прохождения тока необходимо удвоить, т.к. ток сначала протекает по одной жиле, а потом возвращается обратно по другой.

• Рассчитывается потеря напряжения: ток умножается на рассчитанное сопротивление.

U _потерь = I _{нагрузки} * R _{проводов}

ПОТЕРИ = (U _потерь / U _ном )*100%

9

9

9 ном )*100%

Величина потерь определяется делением потерь на напряжение в сети и умножаются на 100%.

Общее количество анализируется. Если значение меньше 5%, оставляем выбранный участок ядра. В противном случае выбираем более «толстый» проводник.

Предположим, мы рассчитали, что сопротивление проводов у нас 0,5 Ом, а ток 16 Ампер, тогда:

U _потерь = 16 * 0,5 = 8 Вольт

ПОТЕРИ = (8/220) * 100% = 0,03636 * 100% = 3,6%

Что вполне приемлемо для большинства случаев, согласно ГОСТ 29322-14 «Нормативные напряжения». Подробнее в статье: https://electroexp.com/ru/kakoe-otklonenie-napryazheniya-v-seti-schitaetsya-predelnym.html.

Таблица удельных сопротивлений:



Если вы протягиваете линию на достаточно большое расстояние, обязательно сделайте расчет с учетом потерь по длине, иначе велика вероятность неправильного выбора сечение кабеля.

Видео примеры расчета

Наглядные видео примеры всегда позволяют лучше усвоить информацию, поэтому представляем их вашему вниманию:

Видео инструкция: как рассчитать сечение проводов самостоятельно

Видеоинструкция: как подобрать диаметр троса?

Аналогичные материалы:

• Программы расчета сечения кабеля
• Как рассчитать количество прожекторов
• Сколько нужно кабеля для электроснабжения дома

ГОСТ 18899-73 / Ауремо

ГОСТ Р ИСО 22034-1-2013 ГОСТ Р ИСО 22034-2-2013 ГОСТ Р 53772-2010 ГОСТ 5468-88 ГОСТ 1579-93 ГОСТ 10447-93 ГОСТ 3187-76 ГОСТ 9870-61 ГОСТ 4034-63 ГОСТ 4032-63 ГОСТ 4028-63 ГОСТ 792-67 ГОСТ 16135-70 ГОСТ 3920-70 ГОСТ 9850-72 ГОСТ 7675-73 ГОСТ 18901-73 ГОСТ 3062-80 ГОСТ 3093-80 ГОСТ 1526-81 ГОСТ 2771-81 ГОСТ 3875-83 ГОСТ 3071-88 ГОСТ Р 50575-93 ГОСТ Р 50708-94 ГОСТ 4033-63 ГОСТ 13840-68 ГОСТ 15598-70 ГОСТ 3090-73 ГОСТ 3110-74 ГОСТ 3339-74 ГОСТ 3120-75 ГОСТ 283-75 ГОСТ 10505-76 ГОСТ 14963-78 ГОСТ 14081-78 ГОСТ 7372-79 ГОСТ 5663-79 ГОСТ 1545-80 ГОСТ 3092-80 ГОСТ 9161-85 ГОСТ 29121-91 ГОСТ 18143-72 ГОСТ 1668-73 ГОСТ 7480-73 ГОСТ 7676-73 ГОСТ 3193-2015 ГОСТ 2715-75 ГОСТ 10506-76 ГОСТ 7669-80 ГОСТ 2333-80 ГОСТ 7668-80 ГОСТ 3069-80 ГОСТ 7667-80 ГОСТ 2688-80 ГОСТ 3089-80 ГОСТ 3081-80 ГОСТ 6727-80 ГОСТ 3083-80 ГОСТ 3091-80 ГОСТ 7665-80 ГОСТ 3077-80 ГОСТ 2387-80 ГОСТ 3064-80 ГОСТ 3063-80 ГОСТ 7348-81 ГОСТ 5437-85 ГОСТ 14118-85 ГОСТ 23279-2012 ГОСТ 14311-85 ГОСТ 9074-85 ГОСТ 3068-88 ГОСТ 13603-89 ГОСТ Р 50566-93 ГОСТ 4030-63 ГОСТ 4035-63 ГОСТ 4029-63 ГОСТ 15892-70 ГОСТ 11850-72 ГОСТ 18899-73 ГОСТ 6750-75 ГОСТ 3088-80 ГОСТ 10446-80 ГОСТ 14954-80 ГОСТ 7681-80 ГОСТ 3079-80 ГОСТ 3066-80 ГОСТ 3097-80 ГОСТ 3085-80 ГОСТ 8478-81 ГОСТ 4727-83 ГОСТ 18834-83 ГОСТ 26366-84 ГОСТ 9124-85 ГОСТ 3067-88 ГОСТ 3070-88 ГОСТ 3306-88 ГОСТ 8803-89 ГОСТ 17305-91 ГОСТ Р 50567-93 9389-75 ГОСТ 2172-80 ГОСТ 1071-81 ГОСТ 3826-82 ГОСТ 16853-88 ГОСТ 12766. 1-90 ГОСТ 3241-91 ГОСТ 16828-81 ГОСТ 285-69 ГОСТ 6613-86 ГОСТ 28334-89 ГОСТ 16827-81 ГОСТ 5336-80 ГОСТ 3282-74

• гост-18899-73.pdf (398,09 КиБ)

  ГОСТ 18899-73

ГОСТ 18899-73
Группа 75

ГОСТ СССР

Канат стальной

КАНАТЫ ЗАКРЫТЫЕ ПОДШИПНИКИ

Технические условия

Канаты стальные. Запертые транспортировочные канаты.
Технические характеристики

OKP 12 5100, 12 5200

Дата введения 1975–01–01

Информационные данные

1. Разработано и введено Министерством металлургии железы USSR

Developers

K. I. , Галкин Н., Царюк В. И., Мамаев Ю. Д., Хромов П. И., Ревзина Ф. С.

2. Утверждено и обнародовано постановлением Государственного комитета по стандартам министерского совета СССР с 15.06,73 N 1484

3. В первый раз

4. Справочные нормативные и технические документы

.

Обозначение справочного документа, на который ссылаются	Артикул
ГОСТ 166-89	3,2
ГОСТ 427-75	3,9
ГОСТ 1545-80	3,6
ГОСТ 1579-93	3,7
ГОСТ 3282-74	4. 1
ГОСТ 6507-90	3.3
ГОСТ 7372-79	1.2, 1.15, 1.18, 3.8
ГОСТ 8828-89	4.1
ГОСТ 10446-80	3,5
ГОСТ 11127-78	4.1
ГОСТ 14192-96	4,5
ГОСТ 15150-69	4.6, 4.7
ГОСТ 15527-70	1.10
ГОСТ 15846-79	4.1
ГОСТ 17308-88	4.1
ГОСТ 20458-89	1.11
ТУ 14−4-1495−88	1.2, 1.15, 1.18

(Измененное издание, ред. № 6).

5. Ограничение действия, принятое Протоколом № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)

6. ПЕРЕПЕЧАТКА (февраль 1998 г.) Изменения N 1, 2, 3, 4 , 5, утверждены в июле 1977 г. , апреле 1982 г., марте 1985 г., октябре 1987 г., декабре 1989 г. (ИУС 7-77, 7-82, 6-85, 1-88, 3-90)

Изменение № 6 принято Межгосударственного совета по стандартизации, метрологии и сертификации (протокол от 24.05.2001 N 19). Государство, развитое Россией. Постановлением Госстандарта России от 17.12.2001 N 531-ст, введенным на территории Российской Федерации с 01.03.2002 и опубликованным в ИСУ № 3, 2002 г.

Изменение 6 Н, внесено в Адвокатское бюро «Кодекс» в г. текст ИУС N 3, 2002

Настоящий стандарт распространяется на стальные замкнутые несущие канаты общего назначения.

Обязательные требования к качеству канатов, обеспечивающих безопасность жизни и здоровья человека, изложены в пп.1.13, 1.15, 1.16, 1.18, 1.20, 3.2, 3.5, 3.6, 3.7, 3.8.

(Измененное издание, ред. № 6).

1А. КЛАССИФИКАЦИЯ

1а.1. Канаты классифицируют по признакам, указанным в пп.1а.1.1-1а.1.4.

(добавлено, версия № 3).

1а.1.1. В порядке накладной:

— просрочена — N;

— размотка — р.

(Дополнен, Ред. N 3; Изменен, Ред. N 5).

1а.1.2. Направление укладки:

вправо;

левый — Л.

Направление свивки каната определяется направлением свивки проволок наружного слоя.

(добавлено, версия № 3).

1а.1.3. Механические свойства проволоки:

К марке;

I — марка I.

Для подъема и транспортировки людей следует использовать канаты только марки B.

1а.1.4. По типу обработки поверхности проволоки:

— без покрытия;

из проволоки оцинкованной:

для средних и агрессивных условий работы,

«жесткий «»» W,

«особо жесткий «»» СОЖ.

1А.1.3, 1а.1.4. (Добавлено, ред. N 3; исправлено, ред. N 5).

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. (Исключено, ред. N 3).

1.2. Канаты должны изготавливаться из проволоки немелованной и оцинкованной круглого сечения 7372 и 14−4-1495 и формоваться по нормативно-технической документации (НТД).

Канаты должны быть изготовлены по технологическому регламенту, утвержденному в установленном порядке.

1.3. Канаты изготавливаются с правильным направлением свивки проволок наружного слоя. Направление прокладки проводов в двух верхних соседних слоях должно чередоваться.

По требованию заказчика канаты могут изготавливаться левосторонней свивки.

1.2, 1.3. (Измененная редакция, ред. N 5).

1.4. Длина шага свивки каната не должна превышать 10-кратного диаметра каната. Длина шага свивки точки касания сердечника должна быть не более 11-кратного диаметра соответствующего переплетения венцового слоя, длина шага свивки линейного касания сердечника — не более 9-кратного диаметра сердечника.

По требованию потребителя шаг свивки каната может быть увеличен до 15-кратного диаметра.

(Измененная редакция, ред. № 3, 5).

1.5. Канат должен иметь по всей своей длине одинаковый коэффициент шаговой свивки.

1.6. Канаты не должны быть оборваны, перекручены и перекручены.

Поверхность каната не должна иметь выступающих или забавных проводов.

1.7. Поверхность проволок каната должна быть без трещин и ржавчины, на проволоке не должно быть порезов на участках, превышающих предельные отклонения по диаметру или профилю проволоки.

(Измененная редакция, ред. № 3, 5).

1.8. Диаметр центральной точки касания сердечника каната должен быть толще сердечника на 0,2−0,4 мм.

1.9. При свивке трос должен иметь равномерное натяжение. Весь трос должен плотно прилегать к проволокам нижележащих слоев. Саморезы проволоки в слое должны сцепляться друг с другом, образуя замок соединения. Между фигурными проволоками допускается зазор, не нарушающий блокировки каната.

1.10. Проволочный трос должен быть соединен пайкой или сваркой встык. В качестве припоя должна применяться латунь марки Л060−1 по ГОСТ 15527.

Соединения не должны быть ломкими и утолщенными. Утолщение не должно превышать предельных отклонений по диаметру или профилю проволоки.

Расстояние между стыками отдельных проводов в каждом слое должно быть не менее пяти шагов повива.

Для канатов марки В количество соединений наружных проводов не должно быть более двух на длине каната 500 м.

(Измененная редакция, ред. № 1, 3, 5).

1.11. Канаты должны быть смазаны на всех слоях.

В качестве смазок применять Торсиол-55 по ГОСТ 20458, Торсиол-35, БОЗ-1 в НТД. По согласованию с потребителем допускается применение других типов смазки.

По требованию заказчика канаты могут быть изготовлены в консистентном виде.

(Измененная редакция, ред. № 2–5).

1.12. На концах каната должно быть наложено не менее трех хомутов, препятствующих их ослаблению, а концы проволоки на конце троса должны быть соединены сваркой.

1.13. Канат должен быть одинакового диаметра по всей длине. Диаметр каната должен соответствовать указанному в соответствующем стандартном ассортименте.

Предельное отклонение диаметра каната от номинального диаметра не должно быть более:

— канаты из проволоки без покрытия;

«»» оцинкованный.

1.14. Длина каната устанавливается в заказе. По требованию потребителя изготавливается канат определенной длины, при этом его вес не должен превышать 30 м

Предельные отклонения по длине каната не должны быть более:

+4% при длине каната до 500 м;

+2% «»» свыше 500 м.

1.12, 1.13. (Измененная редакция, ред. N 5).

1.15. Канаты изготавливаются из круглой проволоки марки 1370-1960 Н/мм (140-200 кг/мм) по ГОСТ 7372 и ГОСТ 14-4-1495, клиновой проволоки марки 1180-1770 Н/мм (120-180 кгс). /мм), цетообразной маркировки проволоки группы 980-1570 Н/мм(100-160 кгс/мм) для НТД. Для круглых и фасонных проводов допускается меньшее количество перегибов и скручиваний относительно требований ГОСТ 7372 и 14-4-149.5.

1.16. Пробег временного сопротивления разрыву круглого провода каждой группы по размеру и каждого профиля фасонного провода (клинового и цетообразного), снятого с каната, не должен превышать канатов марки В 16 %, сорта I — 20 % от маркировки группы проводов.

Значение допустимого взлетного временного сопротивления отрыву округляется до ближайшего целого числа в большую сторону.

1.15, 1.16. (Измененная редакция, ред. N 5).

1.17. (Исключено, ред. № 5).

1.18. Поверхностная плотность цинка и адгезия его к стальному сердечнику круглой проволоки должны соответствовать ГОСТ 7372 и ГОСТ 14-4-149.5, а профильные проволоки — НТД.

(Измененная редакция, ред. № 5).

1.19. Допускается для испытуемой проволоки, взятой из каната, снижение поверхностной плотности цинка на 5 % при условии, что средняя поверхностная плотность цинка на испытуемой проволоке соответствует требованиям п. 1.18.

(Измененная редакция, ред. № 3, 5).

1.20. Суммарное разрывное усилие всех проволок в канате должно быть не менее расчетного значения, указанного в таблице соответствующего сортового стандарта стального каната (приложение а), для данной группы изделий временного сопротивления разрыву.

(Измененное издание, ред. № 6).

1.21. Диаметры круглых проволок в канатах рассчитываются и могут быть указаны с точностью до ±0,1 мм. Равные диаметры проводов одного слоя должны быть указаны при одинаковом значении. При изменении диаметров проволоки диаметры канатов не должны превышать предельных отклонений, указанных в п.1.13.

Изменение количества слоев профилированной проволоки на единицу, при увеличении шага свивки каната до 15-кратного диаметра каната на две единицы, должны быть соблюдены требования пп.1.9и 1.13.

(Измененная редакция, ред. № 5).

2. ПРАВИЛА ПРИЕМКИ

2.1. Веревки принимают партии. Партия должна состоять из веревки одного размера, в единице упаковки и быть оформлена документом о качестве, содержащим:

— товарный знак или наименование и товарный знак изготовителя;

— наименование организации, в которую входит производитель;

— номер каната по системе нумерации производителя;

— номинальный диаметр каната в миллиметрах;

— направление свивки каната;

— способ укладки каната;

— длина каната в метрах;

веревка брутто в килограммах;

марка каната;

— расчетная прочность на разрыв всех проволок каната в килоньютонах;

— маркировочная группа каната;

— дата изготовления каната;

— обозначение стандартного ассортимента;

изображение знака соответствия для обязательной сертификации.

(Измененная редакция, ред. № 3, 6).

2.2. Испытаниям подвергают каждую веревку на соответствие требованиям пп.1а.1, 1.4-1.13 и 1.15, 1.16, 1.18-1.20.

(Измененная редакция, ред. № 5).

2.3. 2.4. (Исключено, ред. N 3).

2.5. Результаты испытаний на растяжение, кручение, изгиб и контроль размера проволоки признают удовлетворительными, если общая площадь поперечного сечения проводов, не соответствующих требованиям настоящего стандарта, составляет более 5 % от номинального сечения. площадь всех проволок в канате при 100 % испытании на прочность и не более 2 % номинальной площади поперечного сечения каната при 25 % испытании каната на прочность. Проволока, не отвечающая требованиям по механическим свойствам настоящего стандарта, в расчете на общую прочность на разрыв не принимается.

В случае несоответствия результатов испытаний требованиям настоящего стандарта допускается проведение повторных испытаний 100 % канатов марки I и 50 % канатов марки I.

Суммарная площадь поперечных сечений канатов марки I не отвечающих требованиям настоящего стандарта, должно быть не более 4 % от номинальной площади поперечного сечения каната.

Результаты повторных испытаний являются окончательными.

(Измененная редакция, ред. № 5).

2.6. Веревку оценивают на низко установленной проволоке Марке.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Визуальный осмотр каната (пп.1а.1.2, 1.6, 1.7, 1.9-1.12) производят визуально.

3.1. Для проверки механических свойств, размеров каната, поверхностной плотности цинка и сцепления его со стальным сердечником от каждого каната отбирают образцы длиной не менее:

1,0 м — канаты из проволоки без покрытия;

1,5 м «»»» оцинкованные.

От проб канатов отбирают в количестве, указанном в таблице. 3. Количество проволок, полученных расчетным путем, округляют до ближайшего целого числа в большую сторону.

Таблица 3*

__________________

* Таблица. 1 и 2. (Исключен, ред. № 5).

Тип испытания	Количество тестовых проводов
Канаты марки В	Канаты марки I
Проверка на натяжение с определением разрывной прочности и сечения проволоки	100% круглая и фасонная проволока	25 % круглых и фасонных проволок, но не менее трех
Проверка на перегиб	100% круглая проволока	25 % круглых проволок каждого диаметра, но не менее трех
Проверка на скручивание	25 % круглой проволоки каждого диаметра, но не менее трех	10 % круглых проволок каждого диаметра, но не менее трех
Контроль поверхностной плотности цинка	10 % каждого типа и размера стальных канатов всех типов, но не менее трех
Проверить адгезию цинка к стальному сердечнику	10% проводов каждого типа и размера, но не менее одной

(Дополнено, Ред. N 3; изменено, Ред. N 5).

3.2. Диаметр каната (п.1.13) проверяют в двух взаимно перпендикулярных плоскостях штангенциркулем по ГОСТ 166 с ценами деления 0,1 мм на расстоянии не менее 5 м от конца каната.

3.3. Диаметры проводов (сечение 1.8) проверяют микрометром по ГОСТ 6507 с ценой деления шкалы 0,01 мм в поперечном сечении в двух взаимно перпендикулярных плоскостях.

3.2, 3.3. (Измененная редакция, ред. N 5).

3.4. Канат удовлетворяет требованиям по нераскрученности, если при освобождении концов образца от зажимов и приваривании саморезной проволоки выходит из замка.

Определение нераскрученности верхнего слоя профильных проводов проводят на расстоянии не менее половины шага прокладки от обозначенных отрезков.

3.5. Испытание проводов на растяжение (п.1.16) проводят по ГОСТ 10446.

При 100% испытании на прочность по суммарному разрывному усилию каната (п.1.20) определяют сумму разрывных усилий всех проводов. При выборочном испытании полное разрывное усилие каната определяют как сумму средних значений разрывных усилий испытанных проволок разного сечения по количеству в канате.

Соответствие расчетного временного сопротивления разрыву каната указанному в заказе (п.1.20), проверяют значением полного разрывного усилия каната, полученного при испытании каната, деленным на расчетную площадь каната, указанную в соответствующий стандартный ассортимент.

3.6. Испытание проводов на скрутку (п.1.15) — по ГОСТ 1545.

3.7. Испытание проводов на разрыв (п.1.15) — по ГОСТ 1579.

3.8. Качественная оцинкованная проволока (пп.1.18 и 1.19) проверка по ГОСТ 7372.

3.9. Ступенчатую навивку каната (пп.1.4 и 1.5) проверяют линейкой по ГОСТ 427 с ценой деления 1 мм на расстоянии не менее 5 м от конца каната.

(Измененная редакция, ред. № 5).

3.10. Отсутствие ломкости в стыках проволок гарантируется технологией изготовления каната.

(добавлено, ред. № 5).

УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

4.1. Канаты наматывают на деревянные барабаны по ГОСТ 11127 и барабаны возвратные, применяя их в установленном порядке или на металлический барабан по НТД.

По требованию потребителя канаты, намотанные на барабан, на верхний слой мотков обмотаны бумагой по ГОСТ 8828, которая обвязана проволокой по ГОСТ 3282, или другой проволокой по НТД, или шпагатом по ГОСТ 17308 и обшиты досками.

Канаты упаковочные, отправляемые в районы Крайнего Севера и труднодоступные местности, изготавливают по ГОСТ 15846.

(Изм. ред.. Изм. N 1, 3, 4, 5).

4.2. Диаметр цилиндра барабана должен быть не менее 45-кратного диаметра каната.

Бок барабана должен выступать над внешним слоем каната не менее чем на 50 мм.

На барабане канат должен быть уложен плотно сепараторными рядами, без защемления, чтобы обеспечить свободное наматывание каната на барабан. Концы веревки должны быть надежно прикреплены к барабану с внутренней стороны щеки. Конец веревки связывали бросовой веревкой и крепили к щеке.

Примечание. При изготовлении канатов большой длины, если барабан с канатом выходит за пределы поездного размера, допускается транспортировать канаты, намотанные на барабан, диаметр цилиндра которого может быть менее 45-кратного, но не менее более 35-кратного диаметра каната, с обязательной перемоткой каната после транспортного барабана, типоразмера потребителей.

(Измененное издание, версия № 3).

4.3. К каждому барабану должен быть прикреплен металлический ярлык, на котором указываются:

а) товарный знак или наименование и товарный знак производителя;

б) номер каната по системе нумерации изготовителя;

C) символ веревки;

г) длина веревки в метрах;

d) канат брутто в килограммах;

д) дата изготовления каната;

г) в случае обязательной сертификации на этикетку или барабан с канатом наносится изображение знака соответствия.

(Измененная редакция, ред. № 1, 3, 6).

4.4. Допускается наматывание на одну катушку нескольких отрезков веревки одинакового размера. При этом в этикетке на барабане указывают количество и длину отрезков в м в последовательности, соответствующей последовательности сматывания отрезков каната с барабана.

4.5. Транспортная маркировка — по ГОСТ 14192.

4.6. Канаты транспортировочные по условиям хранения 5 или 8 ГОСТ 15150 всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида, и условиями погрузки и крепления грузов, утвержденными МПС. Перевозка канатов по железной дороге производится вагонными или мелкими партиями.

При транспортировании каната, намотанного на барабан, ось последнего должна быть параллельна платформе, на которой находится канат.

4.7. Хранение канатов — условия 5 ГОСТ 15150. При хранении каната, намотанного на барабан, ось последнего должна быть параллельна поверхности, на которой находится канат.

4,5−4,7. (Измененная редакция, ред. N 3).

4.8. При длительном хранении канатов следует периодически, не реже одного раза в 6 месяцев, осматривать наружный слой и смазывать трос консистентной смазкой.

(Измененная редакция, ред. № 5).

4.9. (Исключено, ред. N 3).

5. ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие канатов требованиям настоящего стандарта в условиях транспортирования, хранения и эксплуатации.

5.2. Гарантийный срок хранения канатов 12 месяцев со дня изготовления.

5.3. Гарантийный ресурс канатов, используемых для грузовых подвесных канатных дорог, — не менее 700 кг/мм. Введено с 01.07.92.

Раздел 5. (Измененная редакция, ред. N 5).

Приложение А (обязательное). Перечень стандартов сортамента канатов закрытых несущих

ПРИЛОЖЕНИЕ А
(обязательное)

Канат стальной проволочный ГОСТ 3090-73. Канат закрытый несущий с однослойной зетообразной проволокой и сердечником типа ТС. Сортамент

Канат стальной ГОСТ 7675-73. Канат закрытый несущий с одним слоем клиновидной и одним слоем зетообразной проволоки и сердечником ТК. Сортамент

Канат стальной ГОСТ 7676-73. Канат закрытый несущий с двумя слоями клиновидной и одним слоем зетообразной проволоки и сердечником типа ТС. Ассортимент

Канат стальной проволока ГОСТ 18901-73. Канат закрытый несущий с двумя слоями зетообразной проволоки и сердечником типа ТС. Ассортимент

Приложение (добавлено, Rev. N 6).

Текст документа заверен:
официальным изданием
«Канаты стальные. Канаты закрытые несущие.
Технические условия и ассортимент»
СБ. Стандарты.
М.: ИПК Издательство стандартов, 1998

Юридическое бюро «Кодекс»
текст документа изменен N 6,
МГС принята (протокол от 24.05.2001 N 19)

Виды жил в кабелях | Prysmian Group

1. Что такое ПРОВОДНИК?

Изолированный или неизолированный провод или пучок проводов, состоящий из одного или нескольких проводов, используемый для передачи электрической энергии.



2. Какие материалы используются в CONDUCTOR?

Материал следует выбирать в соответствии с использованием и назначением кабеля.



Обычно;

Кабели низкого напряжения для внутренней установки: Медь,

Энергетические кабели низкого и среднего напряжения: Медь или алюминий,

кабели:  Используются алюминиевые жилы со стальным сердечником.

ИСТОРИЯ МЕДНЫХ ПРОВОДОВ СТАНДАРТЫ В МИРЕ

Электрические свойства медных проводов, значения, полученные в результате исследований, проведенных учреждением МПК в13, принятый IEC в качестве стандарта в 1925 году и впервые опубликованный в стандарте IEC 28.

РАЗРАБОТКА И ИСТОРИЯ СТАНДАРТОВ НА ПРОВОДНИКИ И КАБЕЛИ В ТУРЦИИ

С созданием TSE в конце 1960 года стандарт IEC 28 был переведен на турецкий язык и опубликован под номером TS 288 в 1965 году.

В результате исследований, проведенных в рамках развития отрасли и распространения стандартов, ТУ 1 « Медные провода, используемые в электричестве » был принят в качестве стандарта и опубликован в 1973 году.

Национальные стандарты были отменены и вместо них были опубликованы стандарты EN. 18 были отменены в Турции, и вместо них был опубликован стандарт TS EN 13602.

Как правило, рекомендуется использовать медь типа Cu-ETP в силовых кабелях и медь типа Cu-OF в сигнальных и коммуникационных кабелях.



Физические свойства медных проводов определены в таблице 2 стандарта EN 13602.

Механические свойства медных проводов определены в таблице 3 стандарта EN 13602.

Электрические свойства медных проводов определены в Таблица 4 EN 13602.

3. Какие существуют типы ПРОВОДНИКОВ?



Медные жилы, используемые в силовых кабелях, обычно изготавливаются в соответствии со стандартом         стандарта IEC 60228 или в соответствии с национальными стандартами, подготовленными на основе этого стандарта.

TSE перевела этот стандарт на турецкий язык и опубликовала его под номером TS EN 60228 в 2005 году.

Проводники делятся на 4 категории по назначению;



• Класс 1: Одножильные проводники,

• Класс 2: Многожильные провода,

• Класс 5: Гибкие проводники,

• Класс 6: Проводники с гибкостью выше Класса 5



Класс 1 (одножильные проводники):

Они изготавливаются без покрытия или с металлическим покрытием из круглого одинарного провода и, как правило, сечением 0,5–16 мм² для предполагаемого использования.





H05V-U, H07V-U, H05Z1-U, H07Z1-U и сечением проводника ≤16 мм2 типа NVV, YVV, YVCV, YVZ2V, NHXMH, N2XH, N2XV, N2XV, N2XR2H, YXV, YXV, YZZ кабели изготавливаются с жилами класса 1, если нет иного требования.

Диаметр отдельного провода можно рассчитать по приведенной ниже формуле.

Значения максимального сопротивления постоянному току и максимального диаметра проводника указаны в Табл.1 и Таблице В.1. в TS EN 60228.

Класс 2 (многожильные провода):



Они изготавливаются как круглые, предназначенные для неизолированного или круглого сечения с металлическим покрытием;



Для циркулярного; диапазон поперечного сечения от 0,5 до 1200 мм²

Для Compacted Circular; диапазон поперечного сечения от 16 до 1200 мм²



Для секторной формы; диапазон поперечного сечения от 35 до 400 мм²

Несмотря на то, что в Турции не распространены жилы кабеля секторной формы, они широко используются в странах Центральной и Северной Европы.

Низковольтные кабели зданий и панелей управления,

H05V-R, H07V-R, H05Z1-R, H07Z1-R и AG bina içi ve dışında kullanılan güç ve kumanda kabloları, iletken kesiti > 16 mm² olan, NVV, YVV, YVV, YVV, YVV , YVZ3V, N2XH, N2XCH, N2XRH, YXV, YXCV, YXZ2V.

Судовые кабели с экраном и без экрана, 1XZ1-R, 1XC4Z1-R, 1XC7Z1-R, 1J2XC4Z1-R, 03XPC4Z1-R, 03J2XPC4Z1-R,

, кабели HV7C, YX7V, кабели M.V. YXC8VZ3V-R, YXC7Z1-R, YXC8Z1Z3Z1-R, YE3S(AL)E

• Каковы основные свойства проводников класса 2?
• Соответствие максимальному сопротивлению постоянному току, указанному в таблице 2,
• Соответствие минимальному количеству проводов, указанному в таблице 2,
• Соответствие проводам с наибольшим диаметром жилы, как определено в таблице C.1.



Класс 5 и Класс 6 (Гибкие проводники)



Они изготавливаются гладкими или круглыми с металлическим покрытием для предполагаемого использования.
