Сечение витой пары: полный разбор характеристик и влияние на производительность сети

alexxlabРазное
Какие основные параметры определяют сечение витой пары. Как диаметр и площадь поперечного сечения проводников влияют на пропускную способность кабеля. Какие категории витой пары существуют и в чем их особенности. На что обратить внимание при выборе сетевого кабеля.

Ключевые характеристики витой пары и их значение

Витая пара является одним из самых распространенных типов кабелей для построения локальных компьютерных сетей. При выборе кабеля важно учитывать несколько ключевых параметров, которые определяют его производительность:

  • Диаметр проводников
  • Площадь поперечного сечения
  • Калибр проводников (AWG)
  • Категория кабеля
  • Тип экранирования

Рассмотрим подробнее, как эти характеристики влияют на свойства витой пары и ее применение в сетях передачи данных.

Диаметр и сечение проводников: в чем разница?

Диаметр и сечение проводников — это два взаимосвязанных, но разных параметра:

  • Диаметр измеряется в миллиметрах и представляет собой толщину отдельного проводника
  • Сечение измеряется в квадратных миллиметрах и показывает площадь поперечного среза проводника

Диаметр напрямую влияет на сечение — чем толще проводник, тем больше его сечение. При этом сечение растет пропорционально квадрату диаметра. Например, увеличение диаметра в 2 раза приводит к увеличению сечения в 4 раза.


Система AWG: что это такое и как работает?

AWG (American Wire Gauge) — это американская система калибров для круглых проводников. Она широко используется для обозначения диаметра проводников в витой паре. Особенность системы AWG в том, что меньшее число соответствует большему диаметру:

  • AWG 24 — диаметр 0.51 мм, сечение 0.205 кв.мм
  • AWG 23 — диаметр 0.57 мм, сечение 0.258 кв.мм
  • AWG 22 — диаметр 0.64 мм, сечение 0.324 кв.мм

Чем меньше калибр AWG, тем толще проводник и больше его сечение. Это позволяет передавать сигнал на большие расстояния с меньшим затуханием.

Влияние сечения проводников на характеристики кабеля

Сечение проводников оказывает существенное влияние на электрические характеристики витой пары:

  • Сопротивление — уменьшается с увеличением сечения
  • Максимальная частота сигнала — повышается с увеличением сечения
  • Затухание сигнала — снижается с увеличением сечения
  • Максимальная длина сегмента — увеличивается с ростом сечения

Таким образом, кабель с более толстыми проводниками (большим сечением) позволяет передавать сигналы на большие расстояния и с более высокой скоростью. Однако такой кабель дороже и менее гибкий.


Категории витой пары: в чем разница?

Витая пара разделяется на категории в зависимости от своих характеристик:

  • Cat5e — до 1 Гбит/с, частота до 100 МГц
  • Cat6 — до 10 Гбит/с на коротких расстояниях, частота до 250 МГц
  • Cat6a — до 10 Гбит/с на 100 м, частота до 500 МГц
  • Cat7 — до 10 Гбит/с, частота до 600 МГц
  • Cat8 — до 40 Гбит/с, частота до 2000 МГц

С повышением категории растет диаметр проводников и их сечение. Это позволяет передавать сигналы более высокой частоты на большие расстояния.

Типы экранирования и их влияние на характеристики

Экранирование защищает сигнал от внешних помех и снижает собственное электромагнитное излучение кабеля. Основные типы:

  • UTP — без экрана, самый дешевый вариант
  • FTP — общий экран для всех пар
  • STP — экран вокруг каждой пары
  • SFTP — общий экран и экран вокруг каждой пары

Экранирование улучшает характеристики передачи, особенно на высоких частотах. Однако экранированные кабели дороже и сложнее в монтаже.

Как правильно выбрать витую пару для конкретных задач?

При выборе витой пары следует учитывать несколько факторов:


  1. Требуемая скорость передачи данных
  2. Максимальная длина сегмента сети
  3. Уровень внешних электромагнитных помех
  4. Бюджет проекта

Для большинства домашних и небольших офисных сетей достаточно кабеля категории 5e или 6. Для крупных корпоративных сетей и центров обработки данных рекомендуется использовать Cat6a, Cat7 или Cat8.

Заключение: на что обратить внимание при выборе витой пары

Выбирая витую пару для своего проекта, обратите внимание на следующие моменты:

  • Категория кабеля должна соответствовать требуемой скорости передачи данных
  • Диаметр и сечение проводников влияют на максимальную длину сегмента
  • Тип экранирования важен при наличии сильных электромагнитных помех
  • Качество материалов и изготовления влияет на долговечность кабеля

Правильный выбор витой пары с учетом всех характеристик позволит создать надежную и производительную сетевую инфраструктуру, отвечающую вашим требованиям.


Диаметр и сечение витой пары категории 5е

Диаметр и сечение жилы кабеля витая пара UTP 5e

Рубрики статей

  • Все
  • Новости и новинки
  • Новости компании
  • Обзоры продукции

Отредактировано: 13.09.2022


На сегодняшний день, почти немыслимо вообразить себе проект в IT сфере, в каком бы месте не использовалась витая пара категории 5е. Витая пара представляет собой часть информационной системы и предназначается для подключения электрооборудования и устройств друг к другу. Несмотря на то, применяется ли 100 мегабитная или 1-на гигабитная линия, медный кабель — это то, из чего она должна состоять. В следствии того, что высококачественный медный кабель имеет дорогую цену в продаже появилось много аналогичной продукции с неплохими характеристиками.

Диаметр и сечение кабеля 5е

Одной из наиболее распространенных неопределенностей в описаниях кабеля, является разница между диаметром и сечением кабеля. Начнем с одного аспекта: первое значение измеряется в миллиметрах, второе – в квадратных миллиметрах. Итак, первое — длина, второе — площадь. Теперь давайте представим, что мы перерезали любой кабель и он лежит перед нами. Мы видим проводник (или проводники) и вокруг него изоляционный материал. Так как проводник цилиндрический, он будет образовывать круг.

Ну а диаметр этого круга как раз и есть диаметр проводника, а площадь круга – это, так называемое поперечное сечение проводника. Таким образом, поперечное сечение представляет собой площадь, выраженную в квадратных миллиметрах, образованную медными проводами, проходящими через изоляционную оболочку. Это значение особенно важно, поскольку оно связано со способностью кабеля передавать энергию или сигналы.

Если смотреть характеристики силовых кабелей, то у них всегда написано именно сечение, в квадратных миллиметрах, например 3х1. 5 или 4х5 мм2. В витой паре ситуация совершенно другая, так уж сложилось, что в ее характеристиках обозначается диаметр проводника, а не сечение (4х2х0.51 мм). В связи с этим может возникнуть путаница и недопонимание.

Что такое AWG?



У витой пары часто указываются буквы AWG с разным числом. Это означает калибр American Wire Gauge и является американским стандартом, который указывает диаметр круглых кабелей с числовым кодом. Важно знать, что диаметр измеряется без изоляции кабеля. Чем выше число, тем меньше диаметр, то есть тоньше проволока. Определение диаметра проволоки в системе AWG было введено Джозефом Роджерсом Брауном в 1857 году в компании Brown & Sharpe и используется сегодня во многих промышленно развитых странах.

Витая пара с жилой 0,47 мм

Самый часто встречающийся кабель витая пара категории 5е — это AWG 24, где диаметр каждого проводника составит 0.51мм, а вот площадь сечения всего 0.205 мм2.


Методика производства витой пары, допускает производить её с размером жилы до 0. 43 мм без уменьшения своих свойств, тем не менее это может привести к снижению запаса прочности по эл. характеристикам. Крупные изготовители применяют толщину жилы 0,47±0,005мм, которая в купе с технологичным оборудованием и методикой изготовления дает возможность достичь непревзойденных свойств кабеля, которые также отвечают высоким стандартам СКС.

Поэтому мы рекомендуем рассмотреть 4-х парную витую пару из чистой меди Cabeus серии LIGHT. Это высококачественный кабель имеющий диаметр проводника 0,47 ± 0,005мм и соответствующий характеристикам категории 5e. Такой кабель возможно использовать как замену дорогостоящему медному кабелю с диаметром жилы 0.51 мм, применяемому в СКС.

Fluke тест

Производитель добился того, что кабель проходит Permanent link test на 90 метров, что позволяет использовать его даже в гигабитных сетях. Обе модели – это превосходный кабель, полностью отвечающий характеристикам категории 5е.

Если стоит выбор, где купить витую пару выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Автор статьи

Дмитрий Стрешнев

Специалист по сетевому оборудованию

Рекомендуемые статьи

Что такое модули Keystone Jack?

19

February

2021

Модуль Keystone — это гнездовой разъем, который обычно устанавливается на коммутационной панели или настенной модульной патч-панели. По сути, это защелкивающиеся вставки в различных стандартизованных конструкциях.

Открыть

Гофрированные трубы ПВХ

19

October

2015

Краткое содержание:

  1. Что такое ПВХ и в чем его преимущества
  2. Виды труб из ПВХ

Из статьи вы узнаете о ПВХ и его положительных качествах, видах труб из этого материала.

Открыть

Виды коннекторов для витой пары

09

September

2015

Краткое содержание:

  1. Телефонные коннекторы.
  2. Разъемы BNC.

Статья познакомит вас с коннекторами, их видами и для чего они используются.

Открыть

Описание и расшифровка силового кабеля NYM

27

August

2021

Кабель NYM должен соответствовать немецкому стандарту VDE 088253 и VDE 0250 часть 204, поэтому большинство российских заводов выпускает его клон под аббревиатурой NUM. Часто применяемый в строительных проектах, он используется как в бытовых, так и в коммерческих и промышленных целях.

Открыть

Виды электротехнических шкафов

27

April

2016

Краткое содержание:

  1. Степени защиты шкафов
  2. Заземление шкафов

В статье вы узнаете про электротехнические шкафы, степени защищенности от влаги и пыли и заземлении таких шкафов.

Открыть

Камеры видеонаблюдения и видеорегистраторы RVI

14

April

2021

В наш каталог добавлены камеры видеонаблюдения и видеорегистраторы RVI.

Открыть

Рекомендуемые товары

Витая пара кат.5e Cabeus UTP-4P-Cat.5e-SOLID-GY-LIGHT 4 пары серая

сетевой кабель UTP — медные проводники — категория 5e — 4 витые пары проводников — диаметр 0.48 мм — калибр 24 AWG — одножильный проводник solid — цвет серый — длина бухта 305 метров и куски

Витая пара кат.5e Cabeus UTP-4P-Cat.5e-SOLID-GY-LIGHT 4 пары серая

Артикул: UTP-4P-Cat.5e-SOLID-GY-LIGHT

Цена: 8 738,25 ₽

От 25 000 ₽ 8 166,75 ₽

От 100 000 ₽ 7 632,75 ₽

Витая пара кат.5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-OR-LIGHT 4 пары оранжевая

сетевой кабель — неэкранированный UTP — медные жилы — категория 5e — 4 витые пары проводников — диаметр 0. 48 мм — калибр 24 AWG — одножильный проводник solid — материал оболочки LSZH — категория пожарной безопасности нгА-HF — цвет оранжевый — бухта 305 метров и куски

Витая пара кат.5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-OR-LIGHT 4 пары оранжевая

Артикул: UTP-4P-Cat.5e-SOLID-LSZH-OR-LIGHT

Цена: 9 672,00 ₽

От 25 000 ₽ 9 039,00 ₽

От 100 000 ₽ 8 448,00 ₽

Витая пара UTP кат.5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-GY-LIGHT 4 пары серая

сетевой кабель — неэкранированный UTP — медные проводники — категория 5e — 4 витые пары — диаметр 0.48 мм — калибр 24 AWG — одножильный проводник solid — материал оболочки LSZH — категория пожарной безопасности нгА-HF — цвет серый — бухта 305 метров и по метрам

Витая пара UTP кат.5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-GY-LIGHT 4 пары серая

Артикул: UTP-4P-Cat.5e-SOLID-LSZH-GY-LIGHT

Цена: 9 672,00 ₽

От 25 000 ₽ 9 039,00 ₽

От 100 000 ₽ 8 448,00 ₽

Сечение витой пары: полный разбор от специалиста

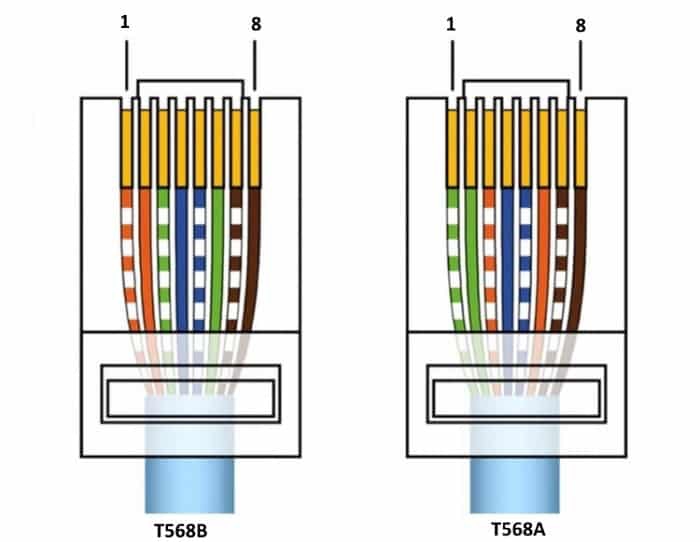

Всем привет! В статье мы поговорим про сечение витой пары. Конечно, для подключения интернета в домашних условиях данная характеристикам почти на важна. Но для системных администраторов и инженеров данная статья будет полезной, так как от площади поперечного сечения зависит не только максимально поддерживаемая скорость кабеля, но также дальность действия сигнала без применения повторителя.

По сути, это вторая часть статьи про витую пару. Поэтому если вы её не читали, то советую начать именно с неё, так как некоторые моменты я буду брать оттуда. Если у вас будут какие-то вопросы, замечания или дополнения – пишите в комментариях. Я такой же человек как и вы, и не всё могу знать, но всегда буду рад услышать от других специалистов что-то новое.

Содержание

  1. Важные характеристики кабеля
  2. Одна жила
  3. Задать вопрос автору статьи

AWGДиаметрПлощадь поперечного сечения, мм 2
181.0190.816
190.9110.652
200.8120.518
210.7230.411
220.6420.324
230.5730.258
240.5100.204
250.4540.162
260.4030.127

КатегорияКоличество жилЧастотаСкоростьРасстояние/Затухание
CAT120,1 до 0,4 МГц256 Кбит/с200 м
CAT241млн. до 4 млн. Гц4 Мбит/с.150м
CAT3816 млн. Гц.10 – 100 Мбит /с.100м
CAT48 20 млн. Гц10 – 100 Мбит /с.100м
CAT5 (класс D)8100 млн. Гц100 – 1000 Мбит /с.100 м
CAT5e81–100 МГц100 – 1000 Мбит /с.100 м
CAT6 (класс E)850 млн. Гц10 Гбит /с.55 м
CAT6a8500 млн. Гц10 Гбит /с.55 м
CAT7 (класс F)8600 – 1000 млн. Гц10 Гбит/с55 м
CAT8-8.181600 – 2000 МГц40 Гбит /с.80 м
CAT8.281600 – 2000 МГц100 Гбит/с50 м
