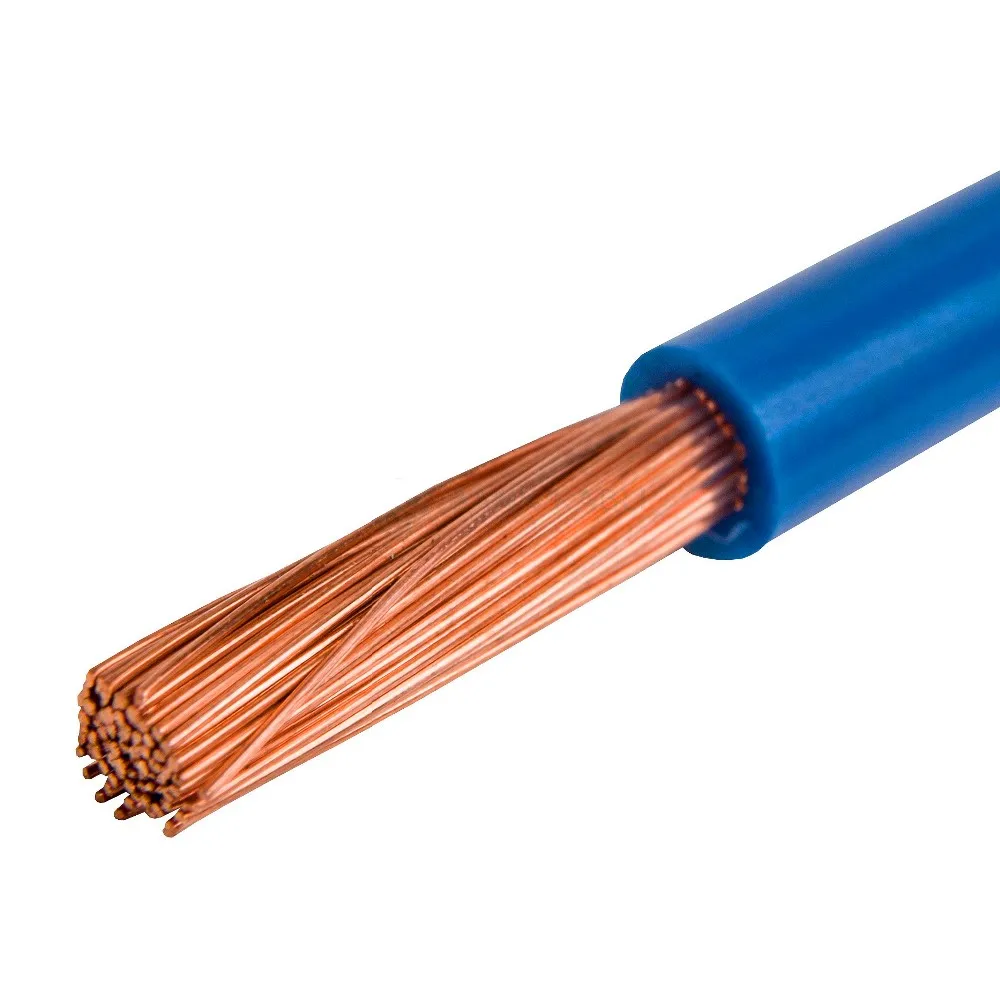

Что такое провод ПУГВ и его основные характеристики

Провод ПУГВ — это одножильный медный провод с ПВХ-изоляцией, предназначенный для стационарной прокладки в закрытых электроустановках. Аббревиатура ПУГВ расшифровывается следующим образом:

• П — провод
• У — универсальный
• Г — гибкий
• В — изоляция из поливинилхлорида (ПВХ)

Основные характеристики провода ПУГВ:

• Напряжение: до 450/750 В
• Температура эксплуатации: от -50°C до +70°C
• Минимальный радиус изгиба: 5 диаметров провода
• Срок службы: не менее 15 лет
• Сечение жилы: от 0,5 до 95 мм²

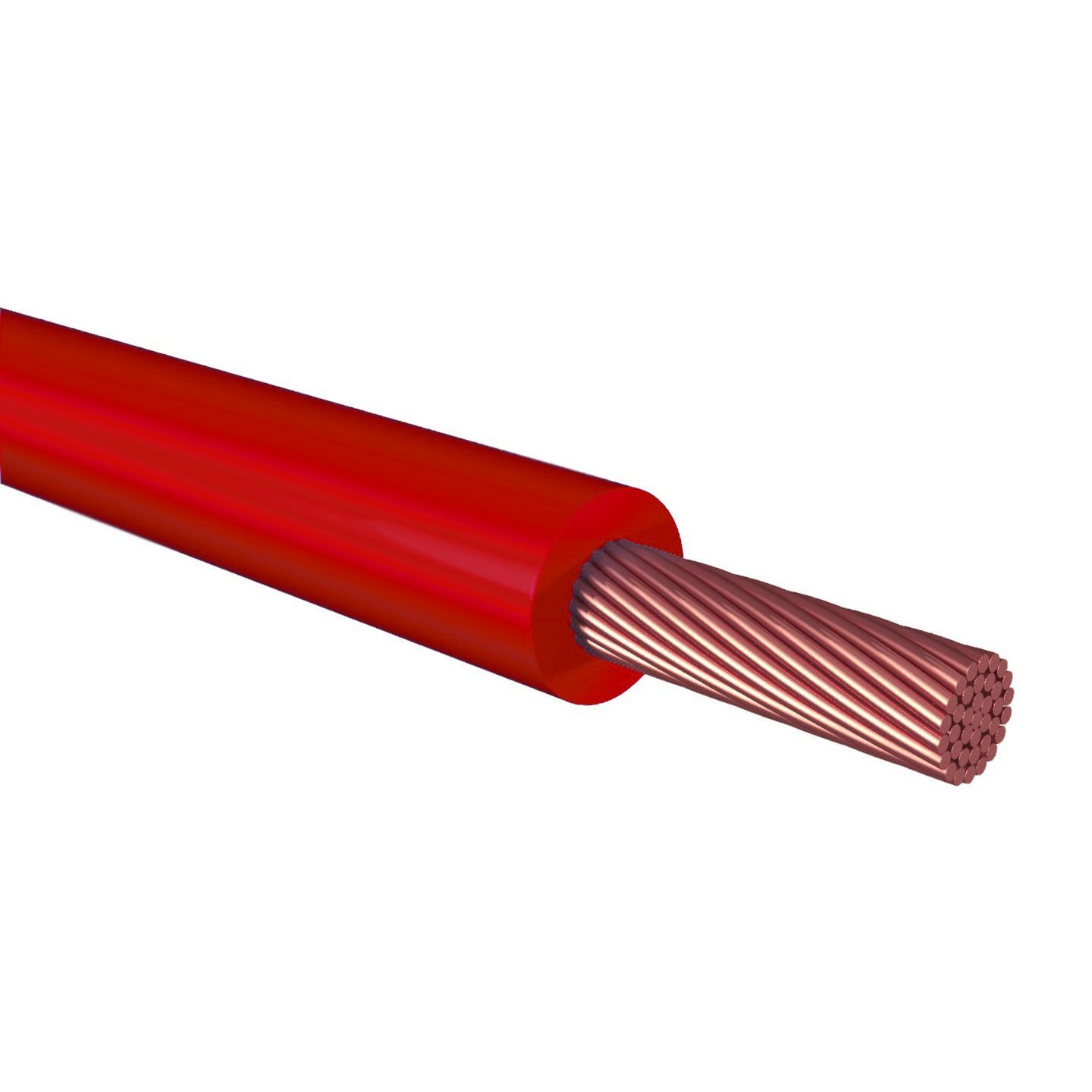

Конструкция и материалы провода ПУГВ

Провод ПУГВ имеет следующую конструкцию:

1. Токопроводящая жила — медная, многопроволочная, 5 класса гибкости по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластиката.

Медная жила обеспечивает отличную проводимость тока и гибкость провода. ПВХ-изоляция надежно защищает жилу от механических повреждений и воздействия окружающей среды.

Области применения провода ПУГВ

Благодаря своим характеристикам провод ПУГВ находит широкое применение в различных сферах:

• Прокладка внутренней электропроводки в жилых и общественных зданиях
• Монтаж осветительных сетей
• Подключение бытовых электроприборов и оборудования
• Электропроводка в производственных помещениях
• Монтаж силовых и осветительных сетей на промышленных объектах

Провод ПУГВ не рекомендуется использовать для наружной прокладки и в помещениях с повышенной влажностью без дополнительной защиты.

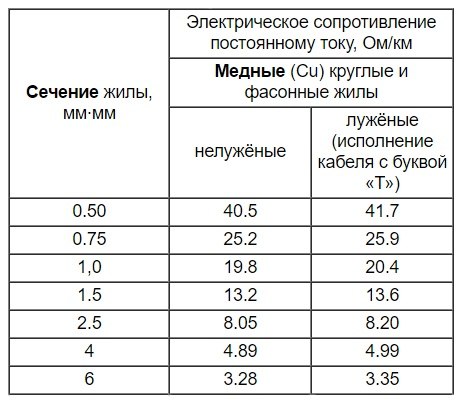

Как правильно выбрать сечение провода ПУГВ

Выбор сечения провода ПУГВ зависит от нескольких факторов:

1. Величина тока нагрузки
2. Способ прокладки
3. Температура окружающей среды
4. Допустимое падение напряжения

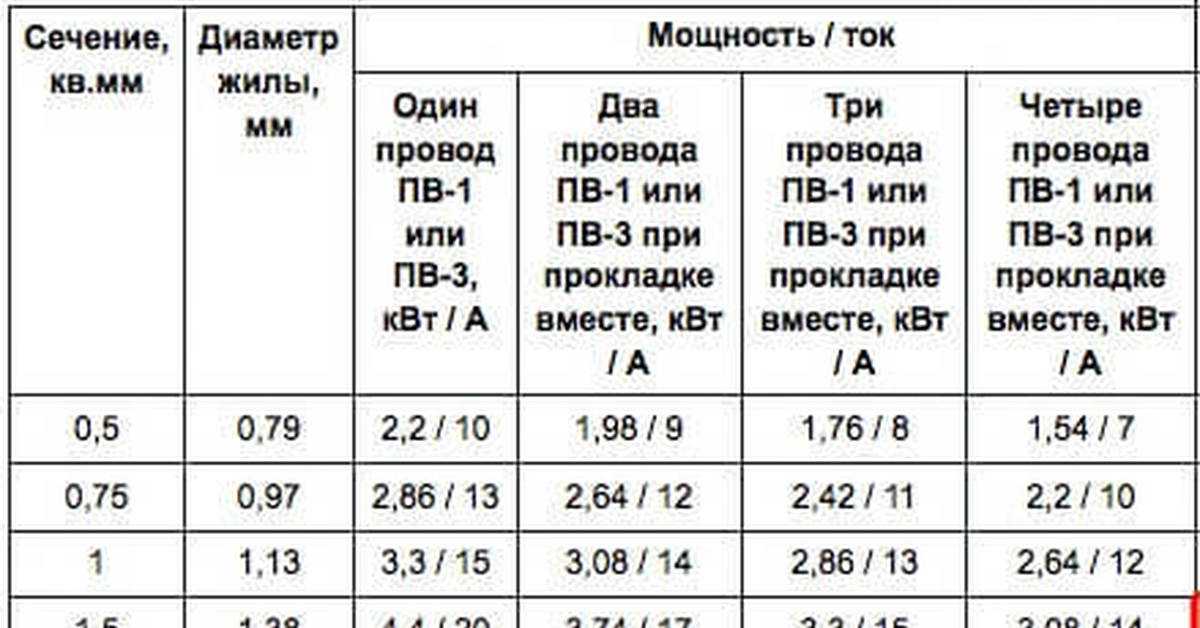

Основные правила выбора сечения:

• Для освещения и розеток обычно используют провод сечением 1,5-2,5 мм²
• Для мощных электроприборов (плита, бойлер) — от 4 мм² и более
• Для вводного кабеля в квартиру/дом — от 6 мм²

Точный расчет сечения провода рекомендуется доверить специалисту-электрику.

Цветовая маркировка провода ПУГВ

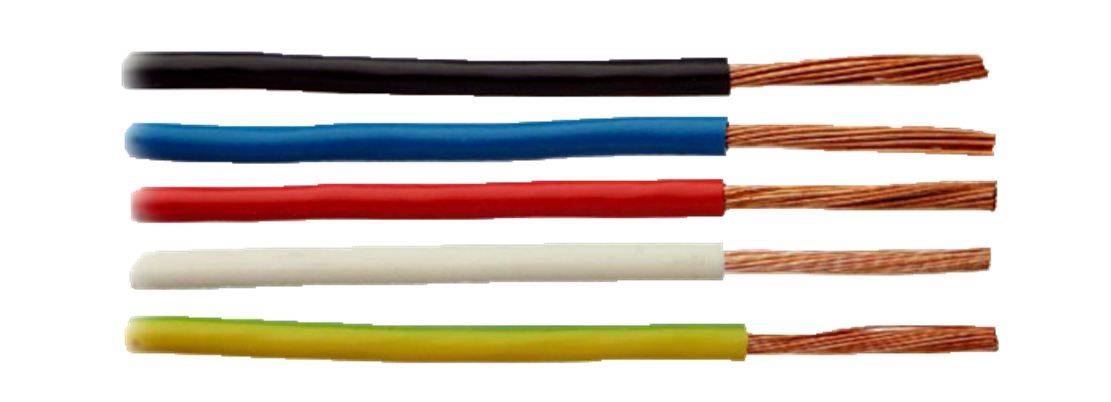

Провод ПУГВ выпускается в различных цветах изоляции, что облегчает монтаж и эксплуатацию электропроводки:

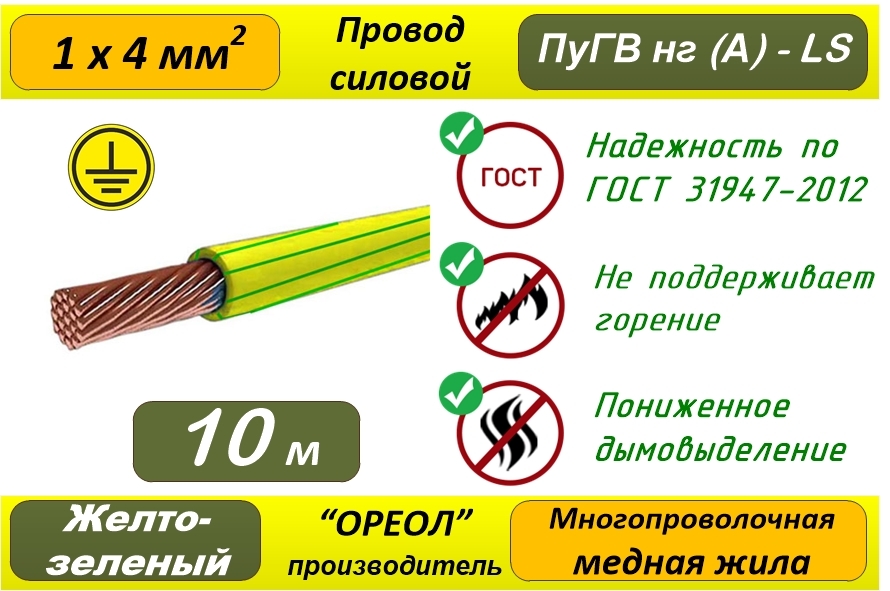

• Желто-зеленый — для заземляющих проводников
• Голубой — для нулевого рабочего проводника
• Коричневый, черный, серый — для фазных проводников
• Белый, красный и другие цвета — универсальные

Правильное использование цветовой маркировки повышает безопасность и удобство обслуживания электропроводки.

Преимущества и недостатки провода ПУГВ

Провод ПУГВ имеет ряд преимуществ:

• Высокая гибкость и удобство монтажа
• Стойкость к механическим повреждениям
• Хорошие изоляционные свойства
• Широкий диапазон рабочих температур
• Доступная цена

К недостаткам можно отнести:

• Не подходит для наружной прокладки без дополнительной защиты
• Ограниченная влагостойкость
• Горючесть ПВХ-изоляции

Особенности монтажа провода ПУГВ

При монтаже провода ПУГВ следует соблюдать следующие правила:

1. Прокладывать провод в специальных кабель-каналах, гофрах или трубах
2. Соблюдать минимальный радиус изгиба (не менее 5 диаметров провода)
3. Использовать специальные клеммы и соединители для соединения проводов
4. Не допускать механических повреждений изоляции при монтаже
5. Соблюдать цветовую маркировку при подключении

Правильный монтаж обеспечит надежную и безопасную работу электропроводки на протяжении всего срока службы.

Сравнение провода ПУГВ с другими типами проводов

Рассмотрим, чем отличается ПУГВ от некоторых других распространенных типов проводов:

• ПВС — более гибкий многожильный провод, подходит для подключения мобильных электроприборов
• NYM — имеет дополнительную защитную оболочку, более устойчив к механическим повреждениям
• ВВГнг — негорючий провод, используется в местах с повышенными требованиями пожарной безопасности

Выбор типа провода зависит от конкретных условий применения и требований к электропроводке.

Нормативные документы и сертификация провода ПУГВ

Производство и применение провода ПУГВ регламентируется следующими нормативными документами:

• ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно»
• ПУЭ (Правила устройства электроустановок)
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»

Качественный провод ПУГВ должен иметь сертификат соответствия ГОСТ Р и пожарный сертификат.

Провод ПУГВ автотракторный (автомобильный)
