Напряжение в электрической сети: стандарты, нормы и особенности

Какие стандарты напряжения существуют в электрических сетях. Как менялись нормы напряжения со временем. Чем отличаются стандарты 220 В и 230 В. Какие допустимые отклонения напряжения установлены нормативами.

История развития стандартов напряжения в электросетях

Уровень стандартных напряжений в электрических сетях постоянно менялся на протяжении последнего столетия. Это было связано с развитием технологий и растущими потребностями в электроэнергии. Рассмотрим основные этапы эволюции стандартов напряжения:

• В начале электрификации для бытовых потребителей устанавливался номинал 127 В.
• В 60-х годах XX века начался переход на новый стандарт 220/380 В.
• В 1992 году был введен ГОСТ 29322-92, устанавливающий новые нормы: 230 В фазного и 400 В линейного напряжения.

Однако полный переход на новые стандарты затянулся на десятилетия из-за несовершенства системы электроснабжения и отсутствия средств для масштабной реконструкции.

Действующие стандарты напряжения в электросетях

В настоящее время существует два основных стандарта, регламентирующих напряжение в электрических сетях:

1. ГОСТ 32144-2013 — устанавливает номинальное напряжение 220 В между фазой и нулем, и 380 В для линейного напряжения.
2. ГОСТ 29322-2014 — определяет номинал 230 В фазного и 400 В линейного напряжения для сетей с частотой 50 Гц.

Как же согласовать эти два стандарта? Оба документа допускают отклонение напряжения на 10% как в большую, так и в меньшую сторону от номинала.

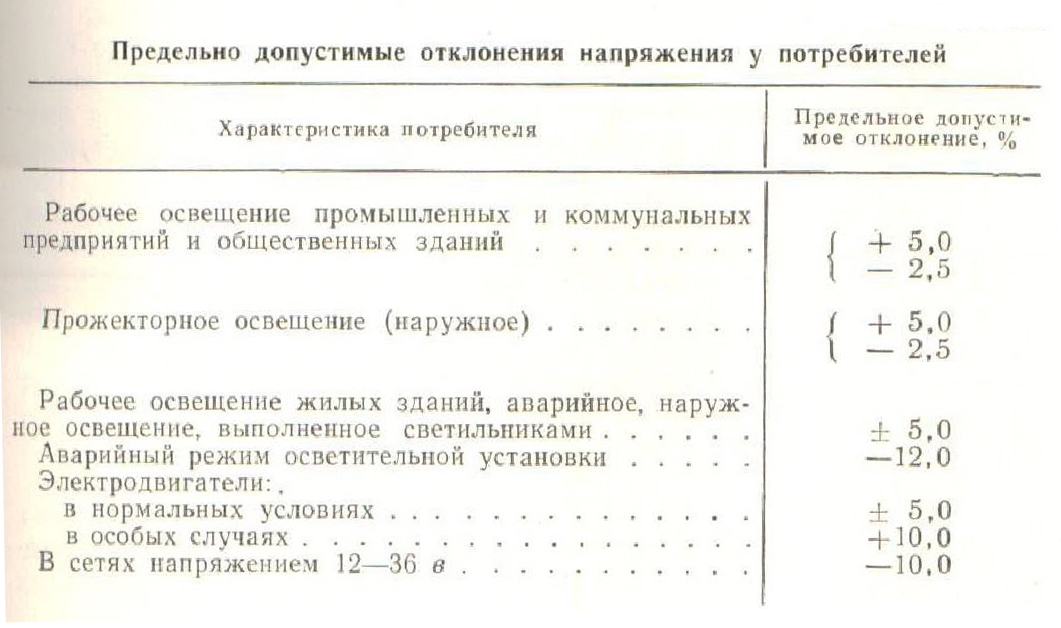

Допустимые отклонения напряжения по действующим стандартам

Рассмотрим допустимые диапазоны напряжения согласно разным стандартам:

• Для номинала 220 В: от 198 В до 242 В
• Для номинала 230 В: от 207 В до 253 В

ГОСТ 29322-2014 предусматривает следующие варианты напряжения для сетей 230 В:

• Номинальное — 230 В
• Наибольшее используемое для питания — 253 В
• Наименьшее для питания — 207 В
• Наименьшее используемое — 198 В

Таким образом, новый стандарт 230 В включает в себя старый номинал 220 В как допустимое отклонение.

Почему важно соблюдать нормы напряжения в электросети?

Соблюдение установленных норм напряжения критически важно для безопасной и эффективной работы электроприборов. Отклонения за пределы допустимых значений могут привести к следующим проблемам:

• Преждевременный выход из строя бытовой техники
• Снижение энергоэффективности приборов
• Возникновение пожароопасных ситуаций
• Нестабильная работа чувствительной электроники

Поэтому энергоснабжающие организации обязаны обеспечивать напряжение в сети в пределах установленных нормативов.

Как проверить соответствие напряжения в розетке нормам?

Чтобы убедиться, что напряжение в вашей электросети соответствует стандартам, выполните следующие шаги:

1. Проверьте допустимый диапазон напряжений на интересующем вас электроприборе.
2. Измерьте фактическое напряжение в розетке с помощью вольтметра.
3. Сопоставьте полученное значение с нормативными показателями.

Если напряжение в сети значительно выходит за допустимые пределы, необходимо обратиться в энергоснабжающую организацию для устранения проблемы.

Влияние отклонений напряжения на работу электроприборов

Отклонения напряжения от нормативных значений могут по-разному влиять на функционирование различных типов электроприборов:

• Осветительные приборы: при пониженном напряжении снижается яркость, при повышенном — сокращается срок службы ламп.
• Электродвигатели: при пониженном напряжении возможен перегрев, при повышенном — механические повреждения.
• Электронные устройства: нестабильная работа, возможны сбои в программном обеспечении.
• Нагревательные приборы: изменение времени нагрева и потребляемой мощности.

Поэтому важно использовать электроприборы, рассчитанные на диапазон напряжений, соответствующий реальным условиям в вашей электросети.

Методы стабилизации напряжения в бытовых условиях

Если в вашей электросети наблюдаются частые отклонения напряжения от нормы, можно применить следующие методы стабилизации:

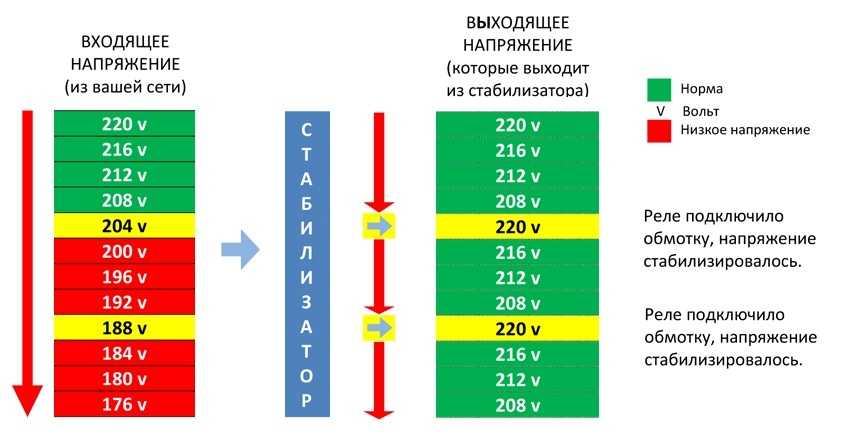

1. Установка стабилизатора напряжения на входе в квартиру или дом.
2. Использование источников бесперебойного питания (ИБП) для чувствительной электроники.
3. Применение устройств защиты от перенапряжения для отдельных приборов.
4. Равномерное распределение нагрузки по фазам (для трехфазных сетей).

Выбор конкретного метода зависит от характера и масштаба проблем с напряжением в вашей электросети.

Номинальные напряжения электрических сетей | elesant.ru

Теория электрических сетей

Электрические сети



Напряжения электрических сетей

Важнейшей характеристикой любой электрической сети является её номинальное напряжение (U ном.). Именно на это напряжение производится расчет всего оборудования ЭС. Определяется номинальное напряжение электросети переправляемой активной мощностью и протяженностью ЛЭП.

Согласно стандартам принята линейка номинальных межфазных напряжений ЭС (электросети) и ЭП (электроприёмников) до 1000 Вольт, а именно: 220 Вольт, 380 Вольт, 660 Вольт. (гост 21128_75).

Для ЭС и ЭП переменного тока выше 1000 Вольт, установлена следующая линейка межфазных напряжений: 380 В, 3000 В, 6000 В, 10000 В, 20000 В, 35000 В, 110000 В, 150 000 В, 220 000 В, 330 000 В, 500 000 В, 750000 В, 1150000 В. (гост 721_77)

Классы электросетей по напряжению

В таблице видим классы электросетей по напряжению. Как видим сети делятся на: электросети низкого (НН), среднего (СН), высокого (ВН), сверх высокого (СВН), ультра высокого (УВН) напряжений.

Условия нормальной работы электрической сети

Для стабильной работы электроприёмников, должно соблюдаться следующее правило равенства напряжений: номинальное напряжение электроприемников должно равняться номинальному напряжению электросети. Uном.эп =Uном.сети. Но обеспечить такое равенство, при котором не будет, ни потерь, ни убытков на практике не возможно.

Нагрузка электроприёмников не может быть постоянной, она меняется и отклоняется от номинального значения. Принята допустимая зона отклонения напряжения электроприёмника в ±5%.

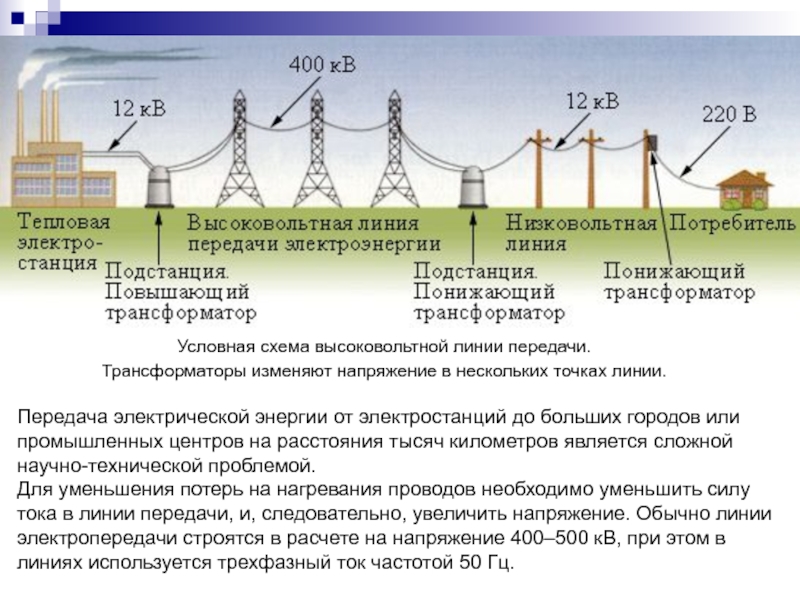

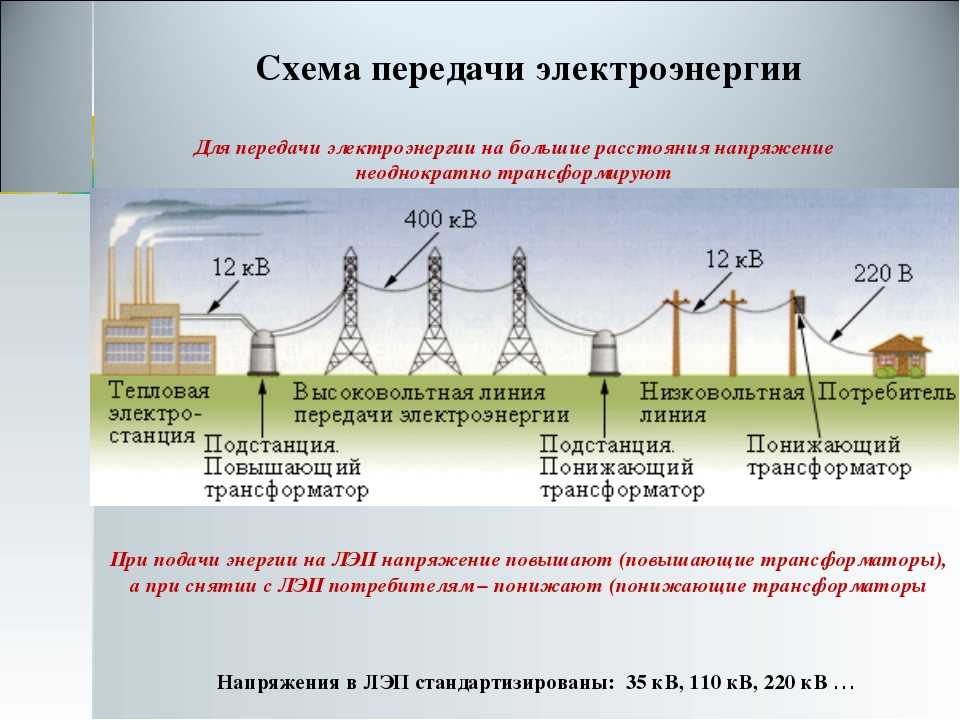

Кроме этого, протяженность ЛЭП предполагает потерю напряжения на линии, а это значит, что напряжение у приёмника будет меньше, напряжения у источника. Разница напряжений и будет величина потерь.  Это учитывается при проектировании и по ГОСТ, напряжения (ном.) вырабатываемые генераторами, должны быть на 5% больше необходимого напряжения сети.

Напряжения на обмотках трансформаторов ЭС

Повышающие трансформаторы на первичных обмотках должны иметь напряжение равное напряжению генераторов. Напомню, повышающие трансформаторы стоят сразу после генераторов электроэнергии на ТЭЦ или ГЭС.

Первичные обмотки понижающих трансформаторов по отношению к сети являются потребителями, поэтому напряжение на них должно равняться номинальному напряжению сети.

Посмотрим на вторичные обмотки трансформаторов. Они, у обоих типов трансформаторов, являются источником напряжения для питаемой электросети. Поэтому, напряжение вторичных обмоток трансформаторов должно быть на 5%, а иногда и на 10% больше нужного напряжения  сети.

Все эти 5-10 % нужны для компенсации падения напряжений в электрической сети. Иллюстрация компенсации и падения напряжения смотрим на эпюре напряжений.

Вводы

Суммируя всё вышесказанное, делаем выводы:

• U ген. должно быть на 5% больше U ном. сети;
• U первичных обмоток повышающих трансф-ов должно совпадать с напряжением генераторов, а следовательно должно быть на 5% больше U ном. сети;
• U вторичных обмоток повышающих трансф-ов должно быть на 5-10% быть больше U ном. сети;
• U первичных обмоток понижающих трансф-ов должно равняться U ном. сети;
• U вторичных обмоток понижающих трансф-ов должно быть на 5-10% быть больше U ном. сети.

©Elesant.ru

Другие статьи раздела: Электрические сети

• Автоматы защиты
• Виды опор линий электропередачи по материалу
• Виды опор по назначению
• Воздушные линии электропередачи проводами СИП
• Деревянные опоры воздушных линий электропередачи
• Железобетонные опоры линий электропередачи
• Железобетонные опоры линий электропередачи
• Защита человека от поражения электрическим током, прямое и косвенное прикосновение
• Как получает электроэнергию потребитель низкого напряжения 380 Вольт
• Колодцы кабельной сети этапы установки





Статьи по теме

Электроснабжение квартиры: граница эксплуатационной ответств.

..

Групповые линии освещения: общие норма и правила

Кабели с бумажной изоляцией

Трансформатор силовой масляный, ТМГ серия

Типы электрических схем

Осветительные сети промышленных предприятий

Колодцы кабельной сети этапы установки

Силовая электроника и её компоненты

Joomla SEF URLs by Artio

Свежие статьи

Стабилизатор напряжения для дома 15 квт 26 января 2023

Фиброцементные фасадные панели под камень и кирпич 22 декабря 2022

Гранитная плитка мечты! 15 крутых решений для вас 18 декабря 2022

Пищевые насосы их применение и выбор 05 декабря 2022

Материалы кровли дома, которые точно нужны 24 ноября 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House 19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021

Где и как купить электрический кабель: теория и практика 15 ноября 2021

Как найти утечки тепла в дома 19 сентября 2021

Изучаем химические насосы.

Какие? Зачем? Где? 13 сентября 2021

Популярные статьи

• Размеры стандартной ванной комнаты
• Электроснабжение квартиры: граница эксплуатационной ответственности
• Электрические схемы подключения скважинного насоса
• Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
• Однофазная и трехфазная электрическая сеть
• Монтажные провода и кабели их назначение и описание
• Наглядная трехфазная схема вводно–распределительного щита частного дома
• org/Article»> Вводной автомат. Расчет, выбор вводного автомата для квартиры
• Коллекторная схема водоснабжения
• Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
• Аксонометрическая схема водопровода
• Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
• Особенности ввода электричества в деревянный дом
• Что такое дин-рейка в электромонтаже: типы и виды din-рейки
• Распределительные сети электрической энергии: характеристики, классификации и схемы
• org/Article»> Спуск и крепление кабеля к опоре
• ВРУ. Вводно-распределительное устройство дома
• Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
• Установка электрощита навесного, крепление щита, автоматов, проводов
• Ввод кабеля из траншеи в дом

Реклама

Проводка в квартире

• Электрика квартиры и дома
• Электромонтажные работы в квартире. Квартирный щиток
• Отличие групповых сетей от питающих и распределительных сетей электропроводки
• Установка розетки и выключателя в едином блоке
• Установка щитка распределительного навесного
• Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
• Ремонт старой электропроводки

Проводка в доме

• Подключение отвлетвления электропитания частного дома к воздушной линии
• Подключение СИП от магистрали до дома
• Траншея для прокладки кабеля электропитания дома
• Глубинный заземлитель
• Электропитание и заземление в доме
• Монтаж глубинного заземлителя. Инструкция
• Электромонтаж в деревянном доме

Схемы

• Наглядная схема принципа работы устройства УЗО в системе TN-S
• Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
• Наглядная схема распределительного электрощита частного дома с ошибками зануления
• Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
• Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

• Индивидуальные приборы учёта расхода ресурсов
• Замена смесителя на кухне. Особенности выбора сантехники и исполнителя
• 4 простых шага по укладке плитки в ванной комнате своими руками
• Ликвидация аварий на трубопроводах: ремонтные хомуты для труб
• Соединение медных труб пайкой, пайка медного водопровода
• Водопровод внутри здания

Водоснабжение дома

• Автоматическая насосная станция
• Системы водоснабжения частного дома
• Расчет поверхностного насоса: как рассчитать напор насоса поверхностного
• Бурение на воду своими руками для водоснабжения дома, коттеджа, дачи
• Очистка скважины своими руками: как устранить заиливание скважины

Вода на участке

• Автоматическая насосная станция
• Водопроводный ввод в частный дом: устройство ввода воды в частный дом
• Водоснабжение частного дома из скважины своими руками
• Выбор трубы для водоснабжения частного дома
• Еще раз о системе водоснабжения в доме



Норма напряжения в сети по ГОСТ в РФ: 220 или 230 Вольт

Все привыкли к обозначению над розетками в 220В и практически ни кого не терзают сомнения в правдивости указанного номинала. Однако в среде экспертов часто встречаются разногласия об актуальности величины питающего напряжения. Поэтому далее мы рассмотрим, какая норма напряжения в сети по ГОСТ в РФ: 220 или 230 В является правильной.

Эволюция напряжения в сети – с чего все началось

Уровень стандартных напряжений за последние 100 лет постоянно изменялся, для отечественных бытовых сетей в зависимости от степени технологического развития. Так, на заре электрификации стран советского лагеря для потребителей электрической энергии устанавливался номинал на 127 В. Такая система номинальных параметров вошла в обиход благодаря разработкам Доливо-Добровольского, который и предложил трехфазную генерацию вместо устаревшей двухфазной. Следует отметить, что еще в конце 30-х годов прошлого века  норма напряжения 127 В  уже слабо соответствовала возросшим производственным нуждам, именно тогда возникли первые попытки заменить ее, но с началом Второй мировой войны эти планы так и не реализовались.

Но уже в 60-х годах начались масштабные работы по приведению номинального напряжения к новому стандарту 220/380 В вместо переменного трехфазного 127/220 В. Европейские сети, к тому моменту уже совершили массовый переход на новые номиналы, дабы избежать  необоснованно затратной замены проводов на большее сечение. В попытке не уступать в эффективности советские страны также начали переход, который планировалось закончить за ближайшую пятилетку. Происходило строительство новых электростанций, замена трансформаторов и силовых агрегатов, но процесс перехода на нормы в 220 В фазного напряжения для бытовых потребителей затянулся до 80-х годов.

Рис. 1. Номинал на розетке

В 1992 году ГОСТ 29322-92 (МЭК 38-83) ввел новые нормы напряжения: 230 В фазного вместо 220 В и 400 В линейного вместо привычных 380 В.

Такой шаг преследовал стремление вывести собственную энергетическую систему в один ряд с зарубежными для:

1. удобства работы с ближайшими соседями;
2. возможности беспрепятственного выхода на мировые рынки;
3. упрощения процедуры транзита.

Но, из-за несовершенства всей отечественной системы электроснабжения и отсутствия средств для полномасштабной реконструкции, эти нормы напряжения не установились и по сей день.

Разногласия в ГОСТах

Как же так, есть нормы, в стандарте приведены новые требования, а практическая реализация не наступила и почти что через тридцать лет. Причиной этому послужило постоянное наращивание мощности бытовыми приборами, их количеством и растущее потребление. Поэтому энергоснабжающие организации не могли достигнуть даже допустимых отклонений предыдущего стандартного номинального напряжения.

Первый из рассматриваемых нормативов – это ГОСТ 32144-2013, предназначенный для определения основных параметров качества электрической энергии. Как один из этих показателей, в стандарте установлены допустимые диапазоны для разности потенциалов.

Разумеется, рассматривать все пункты и их расчетную часть смысла не имеет, поэтому оговорим наиболее важные моменты:

• согласно п.4.2.2 номинальное напряжение считается 220 В между фазой и нулем, и 380 В для линейной нормы.
• провалы напряжения, которые, как правило, обуславливаются введением мощных потребителей, длительность провала не должна превышать 1 минуты;
• в соответствии с п. 4.3.3 импульсные перенапряжения, которые могут обуславливаться атмосферными разрядами, составляют норму от 1 микросекунды до нескольких миллисекунд;
• несимметрия трехфазной сети согласно п.4.2.5 должна составлять не более 2 – 4% коэффициента несимметрии в десятиминутном интервале по недельной характеристике.

Для сравнения с предыдущими нормами, в действии находится ГОСТ 29322-2014, который относится к международным стандартам и устанавливает номинальные характеристики рядов напряжения. Был разработан в соответствии с другими нормами — IEC 60038:2009 и аннулировал действие стандарта 1992 года. Но в нем, согласно п.3.1 номинал сетей бытовой энергии устанавливается на отметку 230 В и 400 В для электрических сетей с переменным током частотой 50 Гц. Стоит сказать, что для зарубежных сетей с частотой 60 Гц имеются некоторые отличия, но допустимое отклонение частоты всего 2%, поэтому для отечественных потребителей эти поправки неактуальны.

Как примерить два нормативных документа?

Несмотря на описанные выше несоответствия, оба стандарта допускают возможное отклонение характеристик от номинальной величины на 10% как в большую, так и в меньшую сторону. Однако заметьте, что норма в 220 В будет  допускать отклонение напряжения в пределах от 198 В до 242 В. В то же время, новый номинал в 230 В будет иметь разброс от 207 В до 253 В между возможным минимумом и максимумом в розетке.

Чтобы выровнять несоответствие между разными стандартами ГОСТ 29322-2014 предусматривает такие варианты напряжения для сетей 230 В в таблице А.1:

• номинальное – 230 В:
• наибольшее используемое для питания – 253 В;
• наименьшее для питания – 207 В;
• наименьшее используемое – 198 В.

Как видите, здесь нижний предел допустимой нормы напряжения расширен до 198 В, что необходимо, как один из этапов эволюции старой отечественной системы к современным стандартам. Таким образом, новые нормы не исключают 220 В, а включают их, как допустимое отклонение от международного стандарта, к которому отечественные электроснабжающие организации еще не перешли в силу тех или иных обстоятельств.

Подводя итоги

Как видите, напряжение 220 В является пережитком старой системы, которые все еще допускается в ваших розетках в качестве частного варианта, как производной от номинала 230 В. Но что касается разброса от минимума до максимума, то здесь следует быть особенно осторожным. Все дело в том, что большинство производителей выпускают бытовое оборудование на определенные пределы напряжения, к примеру от 200 до 240 В, поэтому в случае повышения разности потенциалов на отметку 250 В, являющуюся допустимой, прибор может попросту выйти со строя.

Если у вас в квартире наблюдается подобная ситуация, можете сделать простую процедуру:

• проверьте норму на интересующем вас приборе;

Рис. 2: проверьте норму напряжения

• измерьте напряжение в розетке;

Рис. 3. Замерьте напряжение в сети

• сопоставьте эти величины.

Если напряжение в сети значительно больше допустимого для устройства, вам понадобится стабилизатор или новый прибор. Если же номинал напряжения в сети больше допустимого ГОСТом, то срочно обращайтесь в энергоснабжающую организацию.

Список использованной литературы

• Д.Файбисович «Каким быть номинальному напряжению в распределительных сетях» 2003
• Госполитиздат  «План электрификации РСФСР» 1955
• Шульц Ю. «Электроизмерительная техника: 1000 понятий для практиков» 1989
• Грищенко А.И., Зиноватный П.С. «Энергетическое право России.»   2008.

Определение сети высокого напряжения | Law Insider

• означает классификацию электрического компонента или цепи, если их рабочее напряжение составляет > 60 В и ≤ 1500 В постоянного тока или > 30 В и ≤ 1000 В переменного тока среднеквадратичное значение (среднеквадратичное значение).

• означает электрическую цепь, включая соединительную систему для зарядки ПЭАС, работающую от высокого напряжения.

• означает набор уровней номинального напряжения, которые используются для распределения электроэнергии и верхним пределом которых обычно считается напряжение переменного тока. напряжением 1000В (или постоянным напряжением 1500В). [САНС 1019]

• означает транспортную инфраструктуру, идентифицированную в соответствии с Главой III Регламента (ЕС) № 1315/2013;

• означает установленный дистрибьютором допуск, используемый для пометки данных для дальнейшего изучения на этапе процесса VEE, когда текущие показания сравниваются с показаниями за эквивалентный исторический расчетный период. Например, 30-процентная пропускная способность означает, что текущее показание, которое либо на 30 процентов ниже, либо на 30 процентов выше, чем измерение за аналогичный исторический период выставления счетов, будет идентифицировано процессом VEE как требующее дальнейшего изучения и проверки;

• означает сеть(и) мобильной связи, через которую предоставляются Услуги InControl;

• или «сеть» означает любое онлайн-приложение, программное обеспечение, веб-сайт или систему, предлагаемую или используемую транспортной сетевой компанией, которая позволяет заранее договариваться о поездках с водителями транспортной сети.

• означает среднеквадратичное значение электрического потенциала между двумя проводниками.

• означает коммутационное устройство, используемое оператором связи в коммутируемой сети общего пользования. Коммутатор включает, помимо прочего, конечные офисные коммутаторы, тандемные коммутаторы, тандемные коммутаторы доступа, удаленные коммутационные модули и пакетные коммутаторы. Коммутаторы могут использоваться как комбинация конечных офисных/тандемных коммутаторов. «Услуга коммутируемого доступа» означает предложение услуг передачи и коммутации операторам межсетевого обмена с целью предоставления или прекращения услуги междугородной телефонной связи. Услуги коммутируемого доступа включают в себя: группу функций A, группу функций B, группу функций D, доступ 8XX и 9.00 access и их преемники или аналогичные службы коммутируемого доступа. «Трафик коммутируемого доступа» — это трафик, который исходит от одного из конечных пользователей-пользователей Стороны и заканчивается в точке присутствия IXC или исходит из точки присутствия IXC и завершается у одного из конечных пользователей-клиентов Стороны, независимо от того, является ли трафик проходит через сеть другой Стороны.

• означает устройство, которое преобразует электрическую энергию из потенциала, подаваемого рентгеновским контролем, в рабочий потенциал трубки. Устройство может также включать средства для преобразования переменного тока в постоянный, накальные трансформаторы для рентгеновской трубки (трубок), высоковольтные переключатели, электрические защитные устройства и другие соответствующие элементы.

• означает физическое и логическое присоединение к Системе TELVIVA (в том числе через сети передачи данных третьих лиц), которое может быть указано TELVIVA для доступа и использования Услуг связи, включая тип и пропускную способность соответствующей схемы доступа;

• означает нагрузку, которую Заказчик сети назначает для Услуги передачи сетевой интеграции в соответствии с Тарифом, Часть III. Сетевая нагрузка Заказчика сети включает всю нагрузку (включая потери), обслуживаемую выходом любых Сетевых ресурсов, указанных Заказчиком сети. Сетевой клиент может указать в качестве сетевой нагрузки меньшую, чем его общая нагрузка, но не может назначать только часть нагрузки в отдельной точке доставки. Если Правомочный клиент решил не обозначать конкретную нагрузку в отдельных точках доставки как Сетевую нагрузку, Правомочный клиент несет ответственность за принятие отдельных мер в соответствии с частью II Тарифа для любой Услуги передачи «точка-точка», которая может быть необходима для такой не назначенная нагрузка.

• означает оборудование, используемое для подключения системы электроснабжения штата к системам электроснабжения за пределами штата;

• — совокупность уровней номинального напряжения, лежащих выше низкого напряжения и ниже высокого напряжения в диапазоне 1 кВ < Un  44 кВ. [SABS 1019]

• означает любой спутник, принадлежащий Эмитенту или любой из его Дочерних компаний с ограниченным доступом, и любой спутник, приобретенный Эмитентом или любой из его Дочерних компаний с ограниченным доступом в соответствии с условиями Соглашения о покупке спутников, независимо от того, находится ли такой спутник в находится в процессе изготовления, доставлен к запуску или находится на орбите (независимо от того, находится ли он в эксплуатации).

• означает стеклянную нить или пряди, которые защищены буферной трубкой с цветовой кодировкой и которые используются для передачи коммуникационного сигнала по стеклянной нити в виде световых импульсов.

• означает бытового или коммерческого потребителя, который владеет (или арендует, или заключает договор) и управляет электрогенерирующей установкой, которая: (a) имеет мощность не более 1000 киловатт; (b) использует возобновляемые ресурсы, когенерацию, топливные элементы или микротурбины; (c) находится на территории заказчика; (d) взаимосвязан с передающими и распределительными объектами Электрической компании; и (e) предназначена в первую очередь для компенсации всех или части собственных потребностей потребителя в электроэнергии.

• означает тип системы распределения электроэнергии, обслуживаемой несколькими трансформаторами, соединенными в цепь электрической сети, которая обычно используется в крупных густонаселенных городских районах для обеспечения высоконадежного обслуживания. Локальная сеть имеет то же значение, что и термин «распределительная вторичная сеть», который содержится в подпункте 4.1.4 стандарта 1547 Института инженеров по электротехнике и электронике (IEEE).

• означает любую сеть или сегмент сети, которые не обозначены Департаментом информационных технологий штата Нью-Гэмпшир или делегатом как защищенная сеть (разработанная, испытанная и одобренная штатом для передачи), будет считаться открытой сетью и недостаточно защищенной для передачи незашифрованных данных PI, PFI, PHI или конфиденциальных данных DHHS.

• означает устройство доступа, используемое для входа на парковку;

• означает Заказчика присоединения генерации и/или Заказчика присоединения передачи.

• означает систему отвода как хозяйственно-бытовых, так и ливневых стоков.

• означает любую больницу, детский сад или другое учреждение, не входящее в сеть.

• означает конкретную часть Прикладного программного обеспечения, обозначенную как таковая в Документации, предоставленной Заказчику в форме уведомления.

• или «DS3» означает сигнал третьего уровня со скоростью 44,736 Мбит/с в иерархии мультиплексирования с временным разделением. В иерархии мультиплексирования с временным разделением телефонной сети DS3 определяется как третий уровень мультиплексирования.

• означает систему перевода средств, регулируемую Правилами NACHA, которая предоставляет услуги по переводу средств участвующим финансовым учреждениям.

Электрическая сеть | Инжиниринг | Фэндом

Электромагнетизм

Электричество

Магнетизм

Электростатика

Электрический заряд

Закон Кулона

Электрическое поле

Закон Гаусса

Электрический потенциал

Магнитостатика

Электрический ток

Закон Ампера

Магнитное поле

Магнитный момент

Электродинамика

Закон силы Лоренца

Электродвижущая сила

Электромагнитная индукция

Закон Фарадея-Ленца

Ток смещения

Уравнения Максвелла

Электромагнитное поле

Электромагнитное излучение

Электрические цепи

Электропроводность

Электрическое сопротивление

Емкость

Индуктивность

Импеданс

Резонаторы

Волноводы

Электрическая сеть представляет собой соединение электрических элементов, таких как резисторы, катушки индуктивности, конденсаторы и переключатели. Это может также относиться к крупной сети распределения или передачи электроэнергии.

Содержание

• 1 Объяснение
• 2 Цели дизайна
• 3 Методы проектирования
  • 3.1 Законы об электротехнике
  • 3.2 Программное обеспечение для моделирования сети
    • 3.2.1 Линеаризация вокруг рабочей точки
    • 3.2.2 Кусочно-линейная аппроксимация
• 4 См. также
• 5 Внешние ссылки

Объяснение[]

Электрическая цепь — это сеть с замкнутым контуром, дающая обратный путь для тока.

Сеть представляет собой соединение двух или более простых элементов схемы и не обязательно может быть цепью.

Цели проектирования[]

В случае сетей распределения электроэнергии инженеры проектируют схему для максимально эффективной передачи энергии, при этом принимая во внимание экономические факторы, безопасность сети и резервирование. В этих сетях используются такие компоненты, как линии электропередач, кабели, автоматические выключатели, переключатели и трансформаторы.

Методы проектирования[]

Для проектирования любых электрических цепей инженеры-электрики должны уметь прогнозировать напряжения и токи в цепи. Линейные схемы в определенной степени можно анализировать вручную, потому что теория комплексных чисел дает инженерам возможность обрабатывать все линейные элементы, используя единое математическое представление.

Многие инженеры используют специальное программное обеспечение для проектирования и моделирования схем перед их созданием. Этот метод увеличивает как время, так и экономическую эффективность, поскольку не требует от инженера создания каждого прототипа схемы для его тестирования. Развитие таких технологий, как VHDL, также облегчило задачу инженеров за счет моделирования и автоматического создания схем.

Законы об электротехнике[]

Ряд законов об электротехнике применяется ко всем электрическим сетям. К ним относятся

• Текущий закон Кирхгофа [1]: сумма всех токов, входящих в узел, равна сумме всех токов, выходящих из узла.
• Закон напряжения Кирхгофа [2]: направленная сумма разностей электрических потенциалов вокруг цепи должна быть равна нулю.
• Закон Ома: напряжение на резисторе есть произведение его сопротивления и тока, протекающего через него.
• Y-дельта-преобразование
• Теорема Нортона [3]: любая двухполюсная совокупность источников напряжения и резисторов электрически эквивалентна идеальному источнику тока, включенному параллельно с одним резистором.
• Теорема Тевенина [4]: ​​любая двухполюсная комбинация источников напряжения и резисторов электрически эквивалентна одиночному источнику напряжения, включенному последовательно с одним резистором.
• Теорема Миллмана [5]: напряжение на концах параллельных ветвей равно сумме токов, протекающих в каждой ветви, деленной на общую эквивалентную проводимость.

• См. также Анализ резистивных цепей.

Могут потребоваться другие более сложные законы, если сеть содержит нелинейные или реактивные компоненты. Нелинейные саморегенеративные гетеродинирующие системы можно аппроксимировать. Применение этих законов приводит к набору одновременных уравнений, которые можно решить вручную или с помощью компьютера.

Программное обеспечение для моделирования сети[]

Для более сложных схем инженерам необходимо использовать программное обеспечение для моделирования цепей. Наиболее известными из них являются SPICE [6] и EMTP.

Линеаризация вокруг рабочей точки[]

При столкновении с новой схемой программа сначала пытается найти решение для устойчивого состояния. Это решение, в котором все узлы соответствуют закону тока Кирхгофа и , напряжения на каждом элементе цепи и через него соответствуют уравнениям напряжения/тока, управляющим этим элементом.

После того, как решение для устойчивого состояния найдено, рабочие точки каждого элемента в цепи известны. Для анализа малых сигналов каждый нелинейный элемент можно линеаризовать вокруг его рабочей точки, чтобы получить оценку напряжений и токов для слабого сигнала. Это применение закона Ома. Результирующая матрица линейных цепей может быть решена методом исключения Гаусса-Жордана [7].

Кусочно-линейная аппроксимация[]

Этот тип симулятора использует кусочно-линейную аппроксимацию уравнений, управляющих элементами цепи. Это приближение сводится к разделению схемы на две части: полностью линейная сеть с рядом выводов, которые подключаются к идеальным диодам. Каждый раз, когда диод включается или выключается, или наоборот, линейная сеть конфигурируется по-разному. Повышение точности моделирования может быть достигнуто путем добавления большего количества деталей к аппроксимации уравнений, что увеличит время выполнения моделирования. Эта гибкость позволяет инженеру найти компромисс между временем моделирования и точностью результатов, что было нелегко сделать с помощью предыдущего метода моделирования.

Примером программного обеспечения, использующего этот метод, является инструментарий Simulink [8] PLECS [9].

См.
