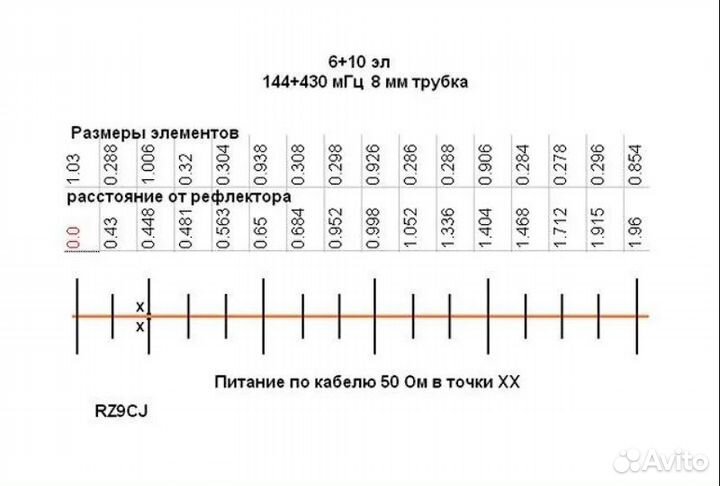

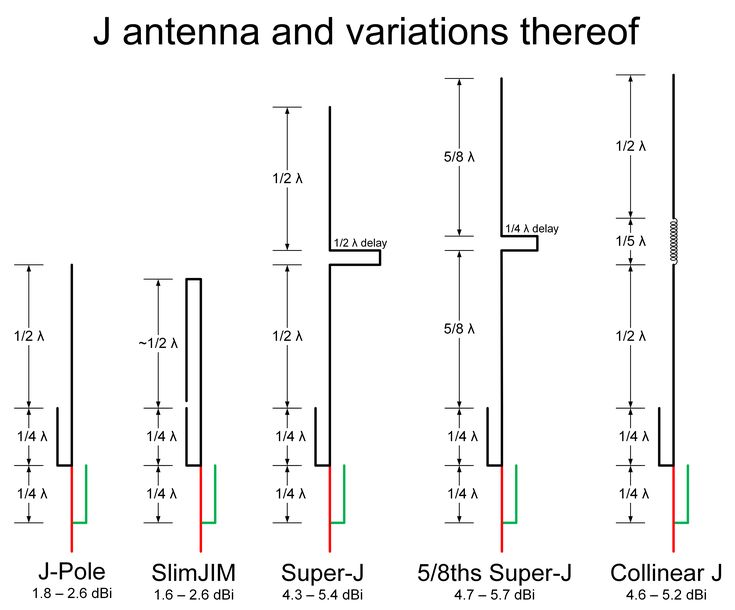

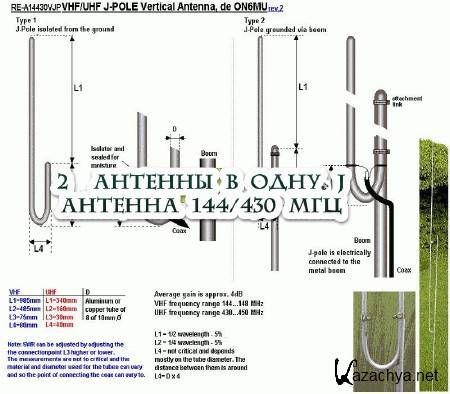

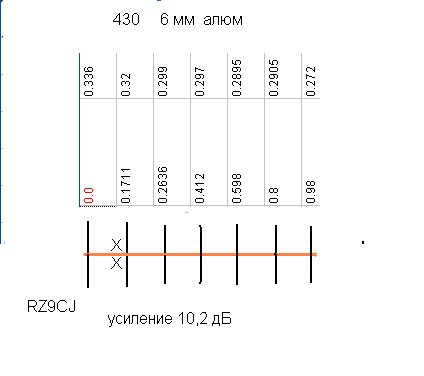

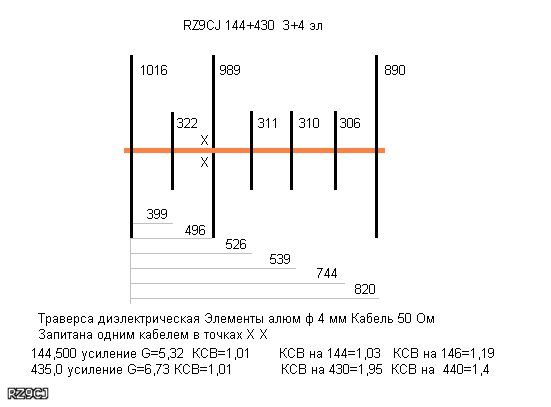

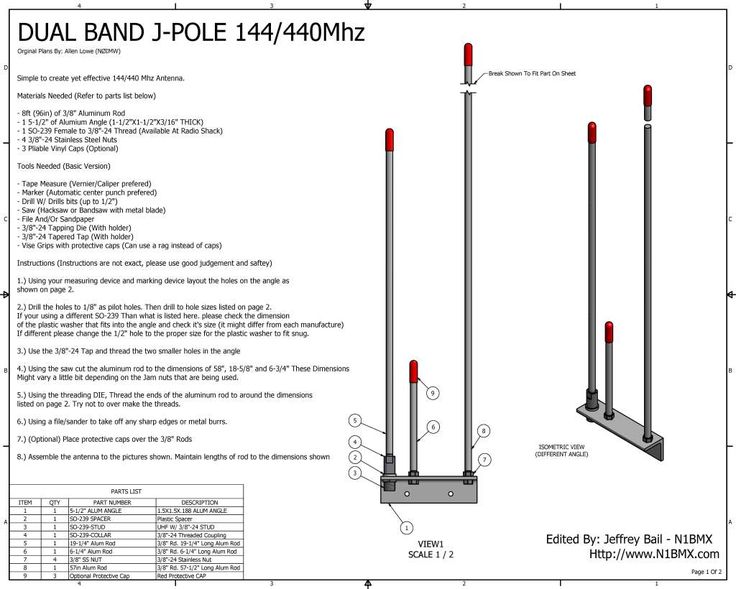

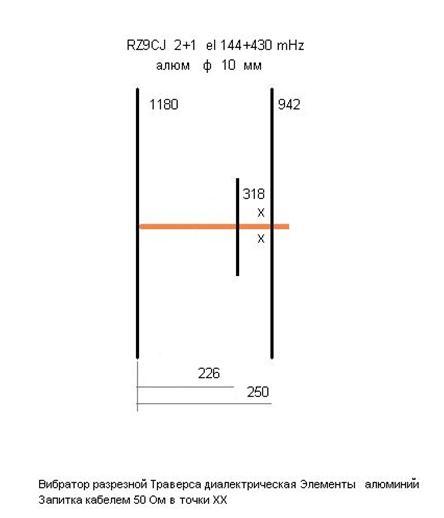

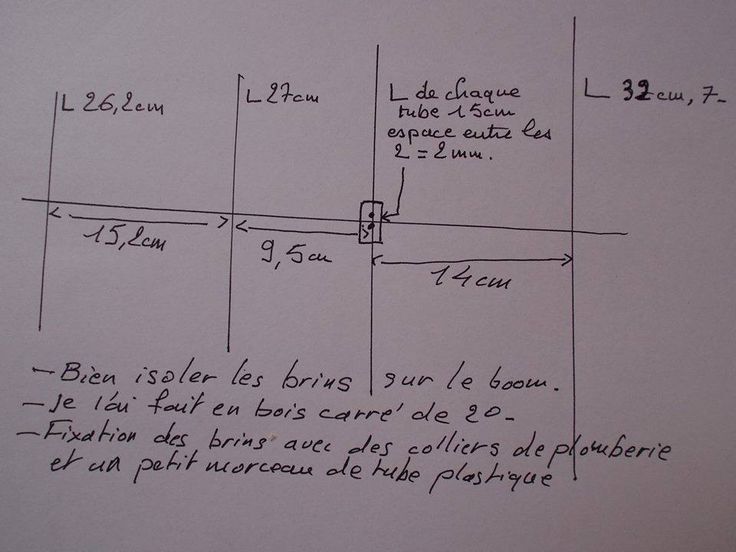

Как сделать эффективную двухдиапазонную УКВ-антенну 144/430 МГц самостоятельно. Какие материалы потребуются для изготовления антенны. Как правильно рассчитать и настроить антенну на нужные диапазоны. Какие преимущества у самодельной антенны перед покупной.
Преимущества самодельной двухдиапазонной УКВ-антенны
Изготовление двухдиапазонной УКВ-антенны 144/430 МГц своими руками имеет ряд преимуществ перед покупкой готовой антенны:
- Значительная экономия средств — самодельная антенна обойдется в 3-5 раз дешевле покупной
- Возможность точной настройки на нужные частоты
- Улучшенные характеристики за счет использования качественных материалов
- Удовлетворение от создания работающего устройства своими руками
- Получение опыта и знаний в области антенной техники
При правильном изготовлении самодельная антенна не уступает по характеристикам промышленным образцам. А в некоторых случаях даже превосходит их по эффективности работы.

Необходимые материалы и инструменты
Для изготовления двухдиапазонной УКВ-антенны 144/430 МГц потребуются следующие материалы:
- Медный провод диаметром 2-3 мм, длина около 3 м
- Коаксиальный кабель RG-58 или RG-213, длина 2-3 м
- Разъем PL-259 для подключения кабеля
- Пластиковая труба диаметром 20-25 мм, длина 1 м
- Изолента
- Герметик силиконовый
Из инструментов понадобятся: паяльник, кусачки, плоскогубцы, рулетка, маркер.
Расчет размеров элементов антенны
Правильный расчет размеров элементов — ключ к эффективной работе антенны. Для диапазонов 144 и 430 МГц размеры рассчитываются по следующим формулам:
- Длина вибратора 144 МГц: L = 1030 / f (МГц)
- Длина вибратора 430 МГц: L = 344 / f (МГц)
- Длина противовесов: 0,97 * L
Где f — рабочая частота в МГц. Для центральных частот диапазонов получаем:
- Вибратор 144 МГц: 49 см
- Вибратор 430 МГц: 16,3 см
- Противовесы 144 МГц: 47,5 см
- Противовесы 430 МГц: 15,8 см
Пошаговая инструкция по изготовлению антенны
Процесс изготовления двухдиапазонной УКВ-антенны 144/430 МГц состоит из следующих этапов:

- Отмерьте и отрежьте провод для вибраторов обоих диапазонов согласно расчетам.
- Припаяйте вибраторы к центральной жиле коаксиального кабеля, соблюдая рассчитанные длины.
- Отмерьте и отрежьте 4 отрезка провода для противовесов (по 2 на каждый диапазон).
- Припаяйте противовесы к оплетке коаксиального кабеля, расположив их под углом 90° друг к другу.
- Закрепите вибраторы и противовесы на пластиковой трубе с помощью изоленты.
- Установите разъем PL-259 на свободный конец кабеля.
- Загерметизируйте места соединений силиконовым герметиком.
Настройка и проверка работы антенны
После сборки антенны необходимо выполнить ее настройку и проверку:
- Подключите антенну к анализатору КСВ или КВ-трансиверу с КСВ-метром
- Проверьте КСВ на центральных частотах обоих диапазонов
- При необходимости подстройте длину вибраторов для минимизации КСВ
- Добейтесь КСВ не более 1,5 на обоих диапазонах
- Проверьте диаграмму направленности антенны
Правильно настроенная антенна должна обеспечивать уверенный прием и передачу сигналов в диапазонах 144-146 МГц и 430-440 МГц.

Советы по установке и эксплуатации антенны
Для достижения максимальной эффективности работы самодельной двухдиапазонной УКВ-антенны рекомендуется:
- Устанавливать антенну как можно выше, на мачте или крыше здания
- Располагать антенну вертикально для работы с вертикально поляризованными сигналами
- Использовать качественный коаксиальный кабель с минимальными потерями
- Защитить антенну от осадков с помощью пластикового колпака
- Периодически проверять КСВ и состояние элементов антенны
- При необходимости подстраивать длину вибраторов для компенсации влияния окружающих объектов
Сравнение характеристик самодельной и покупной антенны
Правильно изготовленная самодельная двухдиапазонная УКВ-антенна 144/430 МГц по своим характеристикам не уступает промышленным образцам:
Параметр | Самодельная антенна | Покупная антенна |
---|---|---|
Коэффициент усиления | 3-5 dBi | 3-6 dBi |
КСВ | < 1.5 | < 1.5 |
Диаграмма направленности | Круговая | Круговая |
Полоса пропускания | 4-5 МГц | 4-6 МГц |
Стоимость | 500-1000 руб. | 2000-5000 руб. |

Возможные проблемы и их устранение
При изготовлении и настройке двухдиапазонной УКВ-антенны 144/430 МГц могут возникнуть следующие проблемы:
- Высокий КСВ на одном из диапазонов — проверьте длину соответствующего вибратора и противовесов
- Неравномерная диаграмма направленности — убедитесь в симметричности расположения противовесов
- Слабый сигнал на приеме — проверьте качество пайки и отсутствие потерь в кабеле
- Сильное влияние окружающих объектов — попробуйте изменить место установки антенны
Большинство проблем решается тщательной настройкой длины элементов и правильным выбором места установки антенны.
Коллинеарная антенна 144/430, X-200 своими руками
Дмитрий RV9CX, предложил отличную антенну , изготавливаемую просто и с минимумом деталей
X-200 — это двухдиапазонная (144/430) коллинеарная антенна с круговой диаграммой направленности и высоким коэффициентом усиления.
Первая такая антенна была изготовлена в конце 90х и даже до сих пор работает.
Антенна изготовлена полностью (включая все катушки) из сплошного медного провода диаметром 2мм без промежуточных паек. Все катушки бескаркасные. Конденсатор С1 выполнен из отрезка коаксиального кабеля SAT-703 длиной 2см — он для возможности работы системы на 70см диапазоне. Конденсатор С2 — воздушный, подстроечный — им и производим настройку антенны.
Ну, с электрической частью все понятно — перейдем к технической реализации.
Силовую нагрузку нес деревянный черенок от лопаты (только несколько мощнее, чем в магазинах продают).
К нему на изоленту (сейчас вопрос можно решить красивее, безусловно) несильно (чтоб не пережать) приматывалась стеклопластиковая удочка, внутрь которой и помещалось все, что было намотано непосильным трудом, т.
В черенке на 5см ниже катушки L4 перпендикулярно, но с разницей по высоте в 5мм было просверлено два сквозных отверстия — для будущих противовесов. Вставлялись и пропаивались противовесы. Схематично их крепление можно увидеть ниже
Схема крепления противовесов (вид сверху)
Далее, в районе L4 и перемычки на противовесах устанавливался уголок с закрепленным разъемом SO-239 и к нему производилось крепление всех необходимых элементов.
Теперь настройка.
В первую очередь, нужно настроить параллельный контур C1/L4 на среднюю частоту 70см диапазона — именно он позволяет питать всю конструкцию на этих частотах. Место отвода в L4 определяет коэффициент трансформации. Ну, если нечем проверить, то оставьте, как есть. Я тоже это ни разу не проверял, т.к. в то время и нечем было.
Я производил настройку лишь по показаниям КСВ-метра прямо в помещении, поместив антенну горизонтально. Высокие потолки позволяли это сделать. Настройка производится вращением ротора С2. Нужно отметить, что если не удается «сходу» получить нужные показатели по согласованию одновременно в обоих диапазонах, нужно подобрать отвод от катушки L4.
В итоге, я получил очень хорошие показатели по согласованию:
145МГц — КСВ=1.03
435МГц — КСВ=1.02
После настройки, сверху на узел согласования была надета пустая бутылка из-под «Спрайта», которая предохраняла все открытые части от влаги. Спустя 10 лет эта бутылка утратила свой зеленый цвет.
Практическая работа в эфире показала полную работоспособность системы, в т.ч. и в сравнении с фирменными продуктами. В связи с чем и повторялась эта конструкция неоднократно. Тем более, что коэффициент ее повторяемости очень высок при указанной технологии ее изготовления.
RV9CX
Поделиться:
Базовая антенна OPEK UVS-300 (144/430 МГц)
Базовая антенна OPEK UVS-300 (144/430 МГц)«Техника-Связь» Контакты:
Адрес: Барклая, 8 Москва,
Телефон:,
Электронная почта: info@technika-svyaz. ru
- Радиостанции
- КВ трансиверы
- Речные рации
- Авиационные радиостанции
- Морские рации
- Портативные рации
- Автомобильные радиостанции
- Рации для дальнобойщиков
- Цифровые радиостанции
- Радиостанции TETRA
- Рации для строительства
- Рации для охоты
- Рации для рыбалки
- Взрывобезопасные радиостанции
- Приемники
- Антенны и фидеры
- Поворотные устройства
- Портативные антенны
- Базовые антенны для радиостанций
- Автомобильные антенны
- Антенные тюнеры
- Антенный переключатель
- Кронштейны
- Магниты
- Переходники и разъемы
- Грозозащита
- Эквивалент нагрузки
- Дуплексные фильтры
- Аксессуары для раций
- Авиационные наушники
- Тангенты, настольные микрофоны
- Кейсы противоударные
- Ларингофоны
- Динамики
- Аккумуляторы
- Зарядные устройства
- Программаторы
- Чехлы и клипсы
- Фильтры и платы
- Преселекторы
- Гарнитуры
- Головные наушники
- Противошумные гарнитуры
- Наушники со встроенной рацией и Bluetooth
- Наушники с возможность подключения к рации
- Наушники промышленного назначения
- Наушники со встроенной рацией
- Аксессуары Peltor
- Усилители сигнала
- Ретрансляторы
- Усилители мощности
- КВ 1,6-25 МГц (до 30 МГц)
- CB 27 МГц (25-30 МГц)
- VHF 136-174 МГц
- GSM-репитеры
- Источники питания
- Блоки питания
- Преобразователи напряжения
- Измерительные приборы
- Измерители КСВ и мощности
- Антенные анализаторы
- Частотомеры
- Телефония и Навигация
- Телефонные аппараты ТАШ
- Навигаторы Garmin
- Ремонт радиостанций
Главная > Антенны и фидеры > Базовые антенны для радиостанций > Базовая антенна OPEK UVS-300 (144/430 МГц)
Вы прошли оценку, заплатили лицензионный сбор и получили совершенно новый позывной. В этой статье даны некоторые идеи для новичков в радиолюбительстве. Потому что большинство начинают с лицензии Foundation этот раздел будет охватывать только оборудование и диапазоны, которые они могут использовать. Вы, вероятно, не найдете такой конкретный материал где-либо еще, поэтому я рекомендую вам прочитать его полностью. Однако если вы просто хотите побыстрее начать работу, уменьшите масштаб, чтобы найти безошибочные идеи по оборудованию, антенне и группе. Шаг первый: Что вы хотите сделать?Если вы чем-то похожи на меня, когда я начинал, у вас не будет ни малейшего понятия. Так что я отвечу на вопрос для вас. Я предполагаю, что вы просто хотите выйти в эфир и поговорить с широким кругом людей. Сейчас не имеет большого значения, где они находятся, но вы хотите, чтобы вас услышали и чтобы контакты были довольно легко установить. Шаг второй: выберите диапазон Вы помните, что вы можете выбирать между HF-диапазонами 3,5, 7, 21 и 28 МГц. Краткий список доступных диапазонов выглядит следующим образом: 3,5 МГц (80 метров): Наибольшая загруженность ночью, но также активность во второй половине дня и ранним утром. Надежные контакты до 500км, с редкими контактами до 3000км. Требуется не менее 20 метров дворового пространства для эффективной проволочной антенны. 7 МГц (40 метров): Постоянно активен утром, днем и днем. Менее вечерняя активность, чем 80 метров.
Надежные контакты до 1000 км, иногда международные контакты. 21 МГц (15 метров): Обеспечивает дневную межгосударственную и международную связь в годы высокой солнечной активности. Слабые сигналы в другое время. 28 МГц (10 метров): Обеспечивает дневную межгосударственную и международную связь в годы высокой солнечной активности. В Австралии спорадическое распространение E в середине лета и в середине зимы. В остальное время мало активности. FM-ретрансляторы в некоторых регионах обеспечивают разнообразие. 144 МГц (2 метра): Активен с утра до ночи в крупных городах. Хорошее четкое местное покрытие; Дальность передачи FM составляет обычно от 20 до 50 км с большей дальностью во время температурных инверсий. SSB или ретрансляторы увеличивают радиус действия до 150 км. Интернет-связь в некоторых областях. Для вертикальной или лучевой антенны требуется мачта или опора. 430 МГц (70 сантиметров): Характеристики аналогичны двум метрам, но в целом меньшая активность, меньший диапазон передачи
и более высокие потери в фидерной линии. Best Picks Лучшая группа зависит от ваших интересов. Активность на них лучше всего резюмировать следующим образом: Короткие расстояния/чистая связь 144 и 430 МГц FM являются фаворитами для разговоров по городу, особенно с помощью мобильных или портативных трансиверов. Среднее расстояние/регулярная деятельность Если вам нравится возможность устанавливать контакты почти в любое время при включении, вам подойдут частоты 3,5 и 7 МГц. 7 МГц — это хорошая универсальная полоса, активная днем и ночью, в то время как 3,5 МГц чаще всего используется ближе к вечеру, вечером и ранним утром. Междугородная/энергозависимая активность Переключитесь на 21 или 28 МГц для связи по всему миру, но будьте готовы к временам, когда мало что происходит. По сравнению с 7 МГц сложнее установить контакты, но когда вы это сделаете, они, скорее всего, будут за тысячи километров. 7 МГц был бы моим выбором, если бы мне пришлось иметь одну полосу. Это связано с разнообразием легкоработаемых станций, качеством связи и ее в целом высокой активностью. Хотя, если вы в основном работаете по вечерам, также рекомендуется 3,5 МГц, особенно в годы с низким уровнем солнечных пятен, такие как 2016–2020. В руководстве Foundation по частотам и получению контактов есть видеоролики, в которых более подробно описывается, что могут делать различные группы. Также см. QRP-активность по диапазонам для получения информации о том, насколько полезен каждый диапазон при низкой мощности передатчика. Шаг третий: Установите антенну (или две) Вокруг много навороченных антенн и можно расстаться с большими деньгами без увеличения производительности.
Несмотря на дикие заявления, волшебного ингредиента не существует, и многие дорогие многодиапазонные антенны уступают тому, что может быть.
сделано дома. В этом разделе обсуждаются подходящие стартовые антенны как для ВЧ, так и для УКВ. ВЧ Существует множество различных типов антенн, но на КВ базовый горизонтальный диполь ничуть не хуже других и даже лучше, чем многие другие. Он состоит из двух одинаковых по длине проводов по обе стороны фидерной линии коаксиального кабеля. Антенный соединитель не требуется. Установите антенну высоко и на открытом воздухе, если это возможно. Если только ты не очень высокий башни не слишком заботятся об ориентации; это не будет иметь большого значения. Также нормально, если провод свисает на каждом конце, чтобы поместиться во дворе. Диполь на 3,5 МГц (80 м) составляет почти ровно 40 м от конца до конца, в то время как версия на 7 МГц (40 м) 20 метров. Если вы не можете уложить всю длину по прямой линии, можно согнуть провод на концах. Если у вас есть только один высокий шест, используйте его в качестве вершины и установите в виде «перевернутой буквы V». концы опускаются ниже вершины точки питания. Диполи могут работать на нескольких диапазонах путем прокладки дополнительных проводов
от одной точки питания. Диполи для 21 и 28 МГц короче, или вы можете использовать вертикальный, чтобы обеспечить меньший угол излучения лучше для контактов на большом расстоянии. ОВЧ/УВЧ Некоторая всенаправленная вертикальная антенна является хорошим первым выбором для 144 МГц. Всем известный 1/4 или 5/8

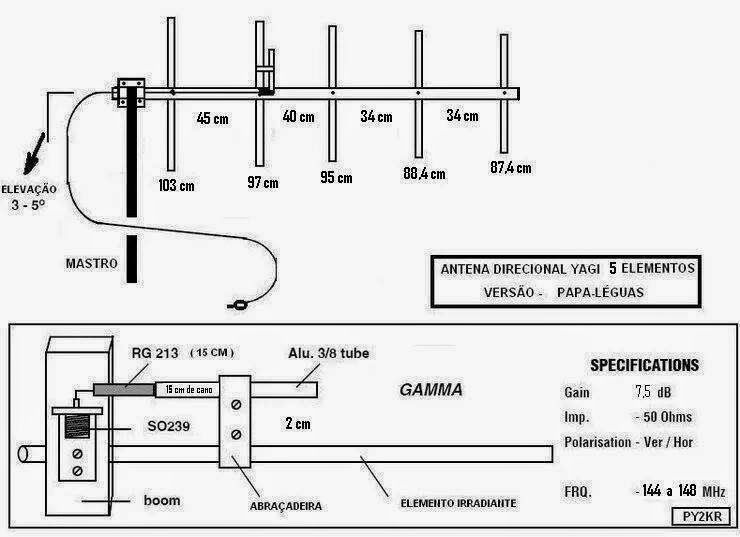

Волновая заземляющая плоскость, установленная как можно выше, с таким хорошим кабелем, какой вы можете себе позволить, будет в порядке. Тип 1/4 волны, возможно, является наиболее универсальным, поскольку он обеспечивает базовые возможности как на 144, так и на 432 МГц. В отличие от этого, штырь 5/8 для 144 МГц также будет работать только на 50 МГц, что не является диапазоном лицензии Foundation. Длинные лучи — самая мощная антенна, но им нужен поворотный механизм, которым сложно управлять. Если большинство станций, с которыми вы хотите работать, находятся в одном широком направлении, двухэлементный луч — хороший способ добиться некоторого улучшения. Он довольно широкий спереди и имеет такое же усиление, как и гораздо более высокий серийный вертикальный. Кроме того, в отличие от больших лучей, он значительно излучается сзади, что иногда может быть полезно. Как и в случае со всеми антеннами, избегайте контакта разнородных металлов друг с другом и используйте герметики для предотвращения влага разрушает кабель и увеличивает потери. Для портативных радиостанций штырь в четверть длины волны, сделанный из жесткого провода длиной около 480 мм, припаянного к BNC.
plug может повысить производительность на частоте 144 МГц, но при этом работать на частоте 430 МГц. Или, если вы хотите что-то меньшее, попробуйте хлыст в четверть длины волны длиной около 160 мм только для 70 см. Самая надежная мобильная антенна 144 МГц представляет собой штыревую антенну 1/4 длины волны (также 480 мм), установленную в центре автомобиля. крыше или на багажнике на крыше. Штыри с длиной волны 5/8 длиннее (более метра) и обеспечивают несколько лучшую производительность, но могут быть повреждены деревьями и низкими воротами гаража. Место установки также важно; отверстие в центре крыши более эффективно, чем магнитные крепления, крепления желоба или капота. Мобильные антенны для 144 и 430 МГц существуют, но они либо компромиссные, либо дорогие. Для всех типов антенн VHF/UHF потери в фидерной линии представляют собой постоянную угрозу производительности. Плохая линия питания поглощает половину
или больше мощности вашего передатчика (даже до того, как он достигнет антенны) и ухудшает качество приема. Лучший выбор Для установки, которая гарантированно будет хорошо работать с самого начала, но впоследствии ее можно будет расширить, я предлагаю следующее: HF: Полуволновой диполь с питанием от одного коаксиального кабеля. Один срез на 7 МГц должен работать и на 21 МГц. Если у вас есть помещение, провода для 3,5 и 7 МГц можно подключить к одной и той же фидерной линии, что позволит эффективно работать на обоих диапазонах. VHF home: Для обычной работы в FM трудно пройти заземляющую плоскость 1/4 или 5/8 длины волны, установленную как можно выше кормят хорошим кормом. Антенна на высоте желоба позволит вам выйти в эфир, но чем выше, тем лучше. Подняв это, чтобы сказать 10 метров — это утроение вашей мощности передачи и почти удвоение дальности передачи и приема. Тонкий фидер RG-58 будет работать, но может потерять половину вашей мощности, поэтому предпочтительнее толстый RG-213 или лучше. Мобильный УКВ: Мобильный штырь длиной 480 мм, установленный в центре крыши автомобиля, прост и удобен. дешево для 144 МГц. Точно так же, как диполи 7 МГц работают на 21 МГц, четвертьволновые антенны на 144 МГц также работают на 430 МГц. Поскольку длина фидерной линии короткая, тонкая RG-58 приемлема на обоих диапазонах. Приведенное выше представляет собой самую простую (но все же пригодную для использования) установку для большинства диапазонов лицензий Foundation. Шаг четвертый: выберите оборудованиеОсновными элементами всех любительских станций являются регулируемый источник питания, приемопередатчик, антенный фидер и антенна. Мы уже обсуждали антенны и фидерные линии. Из них приемопередатчик является самым дорогим и сложным, в то время как антенну и блок питания можно сделать дома. Блоки питания источник питания, используемый для радиооборудования, варьируется от внутренних батарей для рации, автомобильный аккумулятор для мобильных установок до 13,8 вольт регулируемые блоки питания в домашних условиях. Батарейки, используемые в портативных приемниках, маленькие и легкие, но их хватает ненадолго, если вы много говорите на максимальной выходной мощности радиостанции. Для продолжительной портативной работы лучше добавить внешнюю батарею большего размера, подключенную к радио через кабель. При использовании мобильного оборудования дома необходим сильноточный блок питания , регулируемый , на 13,8 В. Хотя блок питания от 4 до 6 ампер будет питать любой трансивер, обеспечивающий предельную мощность Фонда, очень хорошо подумайте, прежде чем тратить много денег на его сборку или покупку. Если это не полезно для других целей, такой источник питания представляет собой ложную экономию, если вы обновляете свою лицензию и хотите использовать более высокую мощность. Вместо этого заплатите больше за источник питания от 20 до 25 ампер, поскольку он может работать с трансиверами мощностью 100 Вт. Существует два основных типа источника питания; тяжелый и легкий. Тяжелые поставки имеют большой трансформатор, стоят дороже и менее эффективны. Источники света работают в режиме переключения (как в компьютерах), стоят дешевле и более эффективны. Тяжелые расходные материалы редко создают радиочастотные помехи, поэтому они отлично подходят для работы с радио. В то время как некоторые режимы переключения типы выбрасывают шум и сильно портят прием. Если вы покупаете устройство переключения режимов, убедитесь, что оно проверено. другими любителями, чтобы они подходили для работы на КВ-радио. КВ трансиверы При покупке нового Yaesu FT-817 (на фото выше) обеспечивает работу во всех диапазонах в пределах мощности Foundation. Менее распространенный Icom 703 является еще одним претендентом на роль маломощной КВ установки. Базовые 100-ваттные трансиверы, такие как
Yaesu FT-840 или Icom IC-718 просты в использовании и могут быть уменьшены до 10 Вт. Маломощные трансиверы 1970-х и 1980-х годов, такие как Yaesu FT-7, FT-77S, FT-301S и Kenwood TS-120V, популярны среди покупателей с ограниченным бюджетом. Хотя все еще исправен (если за ним ухаживать) недостатки включают пропуск некоторых полос, частотный дрейф, объем и вес. Кроме того, старые установки могут не поддерживаться местными сервисными агентами. Кроме того, есть одно- или двухдиапазонные трансиверы от таких поставщиков, как MFJ, Elecraft, YouKits и Ten Tec. Это могут быть отличные переносные буровые установки для туристов. Они передают Морзе и/или голос. Если вы не можете получить один в низкая цена, которую они получают довольно дорого в долларах за группу. Для получения дополнительной информации о ВЧ оборудовании см. Обзоры оборудования и оборудования и Ваш первый КВ трансивер. Приемопередатчики ОВЧ/УВЧ Операторы 144 МГц могут выбирать между портативными, мобильными и бытовыми трансиверами. Я бы не советовал портативный (или любой УКВ FM-трансивер) в качестве единственного радиоприемника, если вам нужна установка, которая держит вашу радиостанцию. интерес и позволяет экспериментировать с различными аспектами любительского радио. С другой стороны китайский 144/430 МГц приемопередатчики сейчас настолько дешевы (некоторые менее 50 долларов новые), что они обеспечивают отличную выборку местной активности и позволяют вам воздух. При покупке КПК убедитесь, что вы также получаете хороший аккумулятор, более длинную, но легкую антенну (не менее 30 или
40 см) и разъемы для внешнего питания/зарядки аккумулятора, динамика/микрофона и антенны. Полезные функции включают
достаточная выходная мощность (4- или 5-ваттные радиоприемники больше, чем полуваттные, и имеют больший радиус действия), подтон CTCSS для некоторых
ретрансляторы и DTMF keypay для доступа к ретрансляторам, подключенным к Интернету. Мобильный FM-трансивер 2 м/70 см лучше подходит для тех, кто много находится в дороге или хочет что-то настроить дома. Аксессуары включите подходящую антенну (можно сделать дома) и блок питания на 13,8 вольт (для использования дома). Мобильные приемопередатчики могут иметь максимальная мощность 50 Вт, но обычно имеют пониженные настройки мощности. Опять же, DTMF-клавиатура на микрофоне желательна для использовать системы IRLP. Как и их меньшие мобильные собратья, большинство больших приемопередатчиков домашних станций потребляют мощность более 10 Вт, предусмотренную Фондом. ограничение, но его можно уменьшить. Эти установки часто могут работать с голосом SSB, а также с более распространенным голосом FM. Старый всережимный трансиверы покрывали только один диапазон, но в наши дни они охватывают несколько диапазонов. Сигналы SSB и CW (Morse) точно такие же, как и на КВ-диапазонах, и хороши для дальней и спутниковой связи.
операция. Например, ваш диапазон на FM симплексе может составлять от 20 до 100 км, тогда как на SSB он может быть вдвое больше или больше. Работа в диапазоне VHF/UHF FM отличается от использования HF SSB. Если вы используете ретрансляторы, вам нужно будет настроить передатчик и приемник для использования различных частот. Эта разница известна как смещение частоты. Передатчик частота может быть ниже или выше частоты приема. Общие смещения ретранслятора: 100 кГц (28 МГц), 1 МГц (50 МГц), 0,6 МГц (144 МГц) и 5 МГц (430 МГц). Любая FM установка, которую вы покупаете, должна иметь эту функцию. Стоит иметь в FM-трансивере кодировку CTCSS. CTCSS добавляет очень низкий звуковой тон вашей передаче. Это полезно, потому что некоторые ретрансляторы требуют, чтобы вы отправили этот тон, прежде чем он ретранслирует ваш сигнал. Некоторые микрофоны имеют клавиатуру DTMF (или тональный набор). DTMF — это система тональной сигнализации, аналогичная той, что используется в вашем домашнем телефоне. Типичные области применения включают дистанционное управление, подключение ретранслятора и автоматическую коммутацию телефонов. Распространение связи с интернет-ретранслятором делает микрофон DTMF очень желательной функцией. См. eHam для обзоров оборудования, объявлений поставщиков
в журнале Радиолюбитель и
веб-сайты трейдеров, такие как VKHam и eBay, для текущих списков подержанного оборудования. Шаг пятый: ознакомьтесь с соответствующей рабочей процедуройОсновной принцип заключается в том, чтобы работать, не мешая другим. Это зависит от использования планов диапазонов и людей, следующих согласованной процедуре в отношении начала, проведения и прекращения контактов. Планы диапазонов необходимы, поскольку оборудование, настроенное для одного режима, часто не может принимать другой. Кроме того, поскольку они поощряют активность на определенных частотах или сегментах диапазона, людям, использующим определенный режим, легче найти собеседников для разговора. После того, как вы выбрали вероятную частоту, послушайте как минимум 20 или 30 секунд, чтобы убедиться, что она не используется. Затем спросите, используется ли он. Вам нужно сделать это, потому что бывают случаи, когда вы не слышите станции, которые могут слышать другие. Это особенно верно, если у вас высокий уровень шума или на 10 и 15 метрах, когда сигналы могут пропускать вас, но быть слышимыми на расстоянии 500 километров. В рамках этого базового принципа «невмешательства» существуют небольшие различия между различными подгруппами диапазонов и видов излучения. Двумя основными для лицензиатов Foundation являются HF SSB и VHF/UHF FM voice. HF SSB можно разбить на краткую работу DX/Contest и более неторопливую деятельность. Работа VHF / UHF FM имеет различия между симплексными контактами, ретрансляторами и интернет-ретрансляторами. Морзе (CW) и VHF/UHF SSB имеют свои собственные специальные процедуры, но опять же общий принцип аналогичен другим режимам. Поскольку вы не запомните все сначала, вам нужно: — Список операционных привилегий, изложенных в документе определения условий лицензии от ACMA Все можно загрузить из Интернета, но WIA Callbook предоставляет информацию в более доступной форме, поэтому она предпочтительнее. Шаг шестой: выйти в эфир и развлечьсяПолучение контактов Установите контакты, выполнив любое из следующих действий: — Ответить станции, вызывающей CQ Поскольку лицензиаты Foundation будут использовать меньшую мощность, а их сигнал может быть слабее среднего, многие из советов по эксплуатации QRP с низким энергопотреблением в других местах на этом веб-сайте актуальны. В большинстве случаев «хвостовое окончание» оказывалось наиболее успешным. Никто не рождается идеальным оператором; техника работы приобретается с опытом. Видео в
Справочник Фонда по частотам и получению контактов содержит больше советов. Целесообразно проявлять осмотрительность в вопросах, обсуждаемых в эфире. В частности, все, что связано с рекламой или коммерческими сделками, строго запрещено. В противном случае контент ограничивается только условностями вежливой беседы, учитывая, что другие могут подслушать. Те, у кого в семье более одного любителя, должны проявлять особую осторожность в отношении безопасности; объявление по местному ретранслятору, что «ключ находится прямо под ковриком», напрашивается на неприятности. У преступников есть сканеры, а ваш адрес есть в интернет-базе данных ACMA и в телефонной книге. Существующие любители почти всегда приветствуют CBers в своих рядах, но не очень расположены слушать жаргон CB на любительских частотах. Простой язык намного лучше. Никогда не говорите: «Мое личное…»; вместо этого скажите: «Меня зовут …..». Однако термин «дескриптор» для «имени» используется, вероятно, потому, что он лучше проникает в интерференцию. Если вы хотите присоединиться к ведущемуся разговору, просто объявите свой позывной между передачами; никогда не говорите «перерыв» или «перерыв, перерыв», если это не чрезвычайная ситуация. Варианты ОВЧ/УВЧ Основные различия между HF и VHF/UHF заключаются в следующем: — Каналы на УКВ/ДМВ . Подобно UHF CB, FM-секции любительских диапазонов VHF и UHF разделены на «каналы», расположенные с интервалом 25 кГц. В отличие от более свободных КВ-диапазонов, если вы звоните на частоте, которая не является назначенным вызывающим каналом, сетевой частотой или ретранслятором, вы, скорее всего, не получите ответа. — Вызов CQ. По какой-то странной причине CQ на ретрансляторах в некоторых районах «не принято». Скорее, люди чаще заявляют, что они «слушают». Если вы слышите, как кто-то объявляет, что вас слушают, считайте это вызовом CQ и отвечайте соответствующим образом. — Исходящие контакты . Разговоры (QSO) могут быть инициированы либо напрямую, на симплексной частоте (например, 146,500, 439,000 МГц), либо через репитер. — Малые локальные группы . Вы заметите, что маленькие «племена» собираются на разных частотах, особенно на ретрансляторах в больших городах. Хотя многие контролируют ретрансляторы и разговаривают, если их вызывают, сравнительно немногие ответят на случайный вызов. Некоторые новые любители воспринимают такое поведение как групповщину. Способы обойти это включают в себя присоединение к разговорам, в которых у вас есть точка зрения, относящаяся к теме, участие в клубах или волонтерство в группе ретрансляторов. Другие просто предпочитают разнообразие более крупной группы и вместо этого используют HF. — Повторители . Большая часть любительской связи в диапазоне ОВЧ/УВЧ осуществляется через ретрансляционные станции. Как только связь на ретрансляторе установлена, вежливо перейти на симплексную частоту, если это возможно; это делает ретранслятор доступным для тех, кто не может этого сделать. Другая причина, по которой симплексная операция предпочтительнее, заключается в том, что у ретрансляторов есть тайм-ауты, поэтому вы можете оказаться отрезанными, если вам нравятся длинные овер-трансляции на ретрансляторах. — подключение к Интернету . Хотя диапазон VHF/UHF обычно ограничивается местным покрытием, его охват может быть расширен по всему миру благодаря подключению к Интернету. Шаг седьмой: Взаимодействие с другими любителямиАктивные любители могут присоединиться к Австралийскому институту беспроводной связи. по следующим причинам: — Получение журнала радиолюбителей . Здесь собраны новости, статьи и идеи, за которыми вам нужно быть в курсе. разработки в области радиолюбительства — Ваше членство способствует усилиям по сохранению и расширению любительских привилегий перед лицом правительства и коммерческих организаций. давления — Услуги, такие как награждение, конкурсы, QSL-бюро и др. Если
вы учились для получения любительской лицензии в классе, спонсируемом клубом, вы будете
уже имеют некоторое представление о деятельности радиоклубов. Кроме
проведение экзаменов и лицензионных классов, клубы также поощряют любительскую деятельность,
обслуживание репетиторов, проведение технических семинаров и лекций, разработка
клубные проекты, проведение хамфестов, участие в конкурсах, реклама радиолюбителей
для широкой публики и многое другое. Любители также общаются через онлайн-форумы и группы. Группа любительского (любительского) радио Австралии в Facebook самый загруженный и самый общий. Задайте вопрос или заранее договоритесь о контакте по ним, и вы почти наверняка получите ответ. Кроме того, существуют и другие региональные, клубные и специализированные форумы. Списки рассылки Yahoo Groups. Что дальше? Даже в условиях лицензии Фонда есть возможности для широкого спектра деятельности, включая эксперименты с антеннами, DX-переговоры, контесты, работу с низким энергопотреблением, охоту на лис,
портативное управление и конструкция (только антенны, приемники и аксессуары). Участие в одном или нескольких из этих аспектов нашего хобби очень полезно. Приобретенный практический опыт
также значительно упростит переход на более высокий уровень лицензии по мере развития вашего интереса. Эта статья представляет собой сокращенную и обновленную версию более ранних статей, опубликованных в «Любительском радио» за октябрь 1996 г. и в «Ежегоднике WIA 2000». |
Антенна WLAN 2,4 ГГц «Сделай сам» — IW5EDI Simone
Самодельная наружная антенна для диапазона 2,4 ГГц.
Усиление антенны сравнимо с панельными антеннами, включая набор антенн Freedom, продаваемый в Финляндии. Сравнение упрощается путем подключения антенн к одному компьютеру с картой Orinoco WLAN и отображения результатов в Link Test в Client Manager. Было обнаружено, что усиление моей антенны примерно на 2 дБ лучше, чем у антенны Freedom, которая указана как антенна с коэффициентом усиления 12 дБи. А цены… О, об этом и говорить не приходится! В Европе максимально допустимая выходная мощность составляет 20 дБм (100 мВт) из-за используемого нами стандарта ETSI. В то время как «красная» карта Orinoco передает сигнал 8 дБм, а усиление моей антенны составляет около 14 дБи, потери в кабеле и разъеме должны быть всего 2 дБ, чтобы уровень выходного сигнала оставался ниже 20 дБм. Адаптерный кабель Orinoco потребляет около 1 дБ, а антенный кабель h2000 — 2 дБ/10 м. Таким образом, при использовании 5-метрового антенного кабеля нет риска превышения выходной мощности в пределах стандарта ETSI. Эта антенна также может быть построена без кольца, чтобы при необходимости уменьшить усиление антенны, особенно с очень коротким антенным кабелем.
Определение размеров
Самым первым моментом при определении размеров антенны является расчет длины волны (символ лямбда заменен буквой L ):
L /мм = 300 / (f/ГГц) -> на частоте 2,45 ГГц L = 122 мм.
Основные детали можно найти даже в мамином шкафу для посуды, но, возможно, безопаснее купить их в универмаге. Рефлектор изготовлен из алюминиевой формы для кекса, а крышка — из пластиковой лампочки для микроволновой печи диаметром 240–250 мм. Кастрюля должна быть прямой и гладкой, без выступов, а ее стенки должны быть ортогональны дну. Если вы найдете кастрюлю из нержавеющей стали, возможно, это будет лучше. Я использовал кастрюлю от italo ottinetti, код 140024, у которой стороны были 60 мм, и я обрезал их до 32 мм.
Другие необходимые детали:
- Кусок медного водопровода, внутренний диаметр 10 мм, длина менее 40 мм
- Кусок латунного стержня, внешний диаметр 4–4,5 мм, длина < 40 мм
- Медная проволока, около 2 шт. диаметр мм, длина < 70 мм
- N-разъем, панельная розетка
- Пара кусков луженой стальной жести, например, из консервной банки
- Кусок электрического провода с ПВХ покрытием 1,5 мм2
- Винты и болты М3, оловянный припой и т.д.
Конструкция антенны:
Отражатель (алюминиевый поддон) диам. = L x 2, высота сторон = L/4.
В центре нижней части находится разъем N слева и диполь справа. Расстояние от дна до диполя чуть больше L/4. Диполь смонтирован на опоре коаксиального типа с воздушной изоляцией, полное сопротивление которой составляет 50 Ом, а длина L/4. Внутренний провод коаксиала выполнен из стержня или трубы диаметром 4-4,5 мм, а экран — из разъемной медной трубы с внутренним диаметром 10 мм. Справа от диполя находится диск диаметром L x 0,4 (= 49мм), а расстояние от диполя снова L/4. Материал диска может быть тонким алюминиевым или луженым стальным листом.
На том же расстоянии, что и диск, также имеется кольцо из электропровода с пвх покрытием 1,5 мм2 путем привязки его к кольцу диаметром L x 2. Концы кольца закорачивать не нужно, я оставил ~ 1 мм пространство. Если вы хотите, вы также можете соединить концы вместе. ПВХ-покрытие на проводе не волшебно, вы также можете использовать, например, 2-миллиметровую прозрачную медную проволоку.
Диск и кольцо я прикрепил к пластиковой крышке, сделанной из лампочки микроволновой печи. Для крепления диска потребуется кусок пластикового листа и клей. Кольцо я вклеил внутрь крышки, поэтому диаметр кольца стал чуть меньше L/4.
Сборка:
Внутренняя сторона Стороны отражателя (формы для выпечки) должны быть L/4 или 32 мм, поэтому лишняя высота должна быть срезана. В центре поддона будет отверстие диаметром 12 мм и четыре отверстия диаметром 3,5 мм для N-коннектора. Ножки диполя выполнены из разрезного медного трубопровода и внутри него стержня или трубы. Сопротивление ножек должно быть 50 Ом, что на самом деле означает, что отношение внутреннего диаметра внешнего канала к диаметру внутреннего стержня составляет 2,3. Это очень близко, когда внутренний стержень или труба имеет внешний диаметр от 4 до 4,5 мм, а медный трубопровод имеет внутренний диаметр 10 мм. Точное уравнение отношения импеданса к диаметру:
Z = 138 * Log(D/d)
Таблица соотношения импеданса и диаметра
D = внутренний диаметр трубки
d = внешний диаметр стержня
Z = импеданс на открытом воздухе
D / d Z / Ом
2,2 47,3
2,3 50
2,4 52,5
2,5 54,9
внутренний отвод разъема N.
Длина стержня становится около L/4, но лучше сначала оставить его длиннее, а потом обрезать после предварительной сборки деталей.
Медный кабель необходимо как можно точнее разрезать ножовкой по металлу и удалить заусенцы напильником. Затем конец разделенного канала крепится к центру поддона. Его нельзя припаять напрямую к алюминию, но мы сделали фланец из луженого стального листа таких же размеров, как фланец разъема N. В середине фланца просверлено отверстие, равное наружному диаметру трубы, и четыре отверстия диаметром 3,5 мм, как в N-коннекторе. Затем один конец разъемного канала припаивают к центральному отверстию фланца, сохраняя ширину прорезей между половинками на уровне 1-1,5 мм.
Затем разрезной канал обрезается так, чтобы длина открытых пазов была очень точной L/4.
Это самая точная точка в конструкции антенны. Помимо многих других функций, слот действует как полосовой фильтр, который подавляет другие частоты, кроме номинальных ВЧ.
Сейчас самое время для предварительной сборки деталей. С помощью четырех винтов 3 мм соединитель N с центральным стержнем и фланец с разъемным каналом крепятся к противоположным сторонам центрального отверстия поддона, соединитель N к внешней стороне. Центральный стержень теперь обрезан до той же длины, что и разъемный канал.
Диполь изготовлен из эмалированной проволоки диаметром 2 мм. Одно плечо диполя припаяно как к центральному стержню, так и к половине медного канала. Второе плечо диполя припаивается только ко второй половине кабелепровода.
Плечи диполя обрезаны до L/4 от оси, так что общая ширина диполя становится L/2.
Перед пайкой рекомендуется напилить канавки для дипольного провода на центральном стержне и половинках кабелепровода.
Справа от диполя находится диск и проволочное кольцо, которые можно соединить с колбой крышки таким образом, чтобы их расстояние от диполя стало равным L/4.
Колба крышки может быть зафиксирована тремя винтами 3 мм и герметизирована силиконовой массой, а также стыковым соединением N.
В самой нижней точке поддона необходимо просверлить небольшое отверстие для отвода конденсата.
Часто задаваемые вопросы
Деталь 1
Наиболее важным размером антенны является длина паза,
, которая должна составлять 31 мм при частоте 2,45 ГГц.
Я не знаю оптимальную ширину прорези. Я сделал это ножовкой по металлу, вставив два лезвия параллельно. Так становится ок. 1,5 мм.
Деталь 2
Да, действительно!
Одно плечо диполя припаяно как к центральному стержню (2), так и к половине медного канала (1). Второе плечо диполя припаивается только ко второй половине кабелепровода (3).
Это не означает «короткое замыкание». Помните, что здесь сигнал не постоянного тока, а высокой частоты!
Мачта крепления антенны
Крепления мачты можно сделать из хомутов выхлопной трубы. См. выше некоторые монтажные идеи. Будьте осторожны, чтобы не установить зажимы по центральной линии, иначе мачта будет препятствовать подключению кабеля к разъему N. Самое правое фото с обратной стороны.
Молниезащита
При установке антенны над крышей возникает риск повреждения карты WLAN молнией.
Мачта должна быть надежно заземлена, например, с помощью медного троса сечением 16 мм2 до надежной точки заземления. Рекомендуется устанавливать модуль молниезащиты между антенным кабелем в месте выхода кабеля на крышу.
Антенный кабель и разъемы
Тип кабеля Belden h2000 имеет низкие потери в микроволновом диапазоне и не очень дорог. Полное сопротивление всех кабелей и разъемов должно быть 50 Ом. Внешние соединения недостаточно герметичны. Так называемая самовулканизирующаяся лента является лучшим выбором для обмотки соединения, и, прежде всего, необходимо намотать черную изоленту для защиты вулканизирующей ленты от ультрафиолетового излучения.
