Сетевой фильтр для чего предназначен. Сетевой фильтр: назначение, принцип работы и как правильно выбрать

Что такое сетевой фильтр и для чего он нужен. Как работает сетевой фильтр. На что обратить внимание при выборе сетевого фильтра. Какие функции должен иметь качественный сетевой фильтр. Чем отличается сетевой фильтр от обычного удлинителя.

Что такое сетевой фильтр и для чего он предназначен

Сетевой фильтр — это устройство, предназначенное для защиты подключенной к нему электронной техники от скачков напряжения, высокочастотных помех и других нежелательных явлений в электросети. Основные функции сетевого фильтра:

• Подавление высокочастотных помех
• Защита от импульсных перенапряжений
• Фильтрация электромагнитных шумов
• Выравнивание напряжения

В отличие от обычного удлинителя, сетевой фильтр содержит специальные компоненты для выполнения этих защитных функций. Использование качественного сетевого фильтра позволяет продлить срок службы электроники и защитить ее от повреждений.

Принцип работы сетевого фильтра

Работа сетевого фильтра основана на нескольких ключевых компонентах:

• Варистор — поглощает импульсные помехи и скачки напряжения
• Конденсаторы — подавляют высокочастотные помехи
• Индуктивности (дроссели) — сглаживают перепады напряжения
• Предохранители — защищают от перегрузки по току

Все эти элементы в совокупности позволяют отфильтровать нежелательные явления в электросети и подать на подключенные устройства очищенное стабильное напряжение. При этом сам сетевой фильтр принимает на себя негативное воздействие помех.

На что обратить внимание при выборе сетевого фильтра

При выборе сетевого фильтра следует учитывать несколько важных параметров:

1. Максимальная нагрузка

Определяется суммарной мощностью подключаемых устройств. Необходимо выбирать фильтр с запасом по мощности минимум 20-30%.

2. Количество розеток

Зависит от числа подключаемых устройств. Рекомендуется брать фильтр с запасом в 1-2 розетки.

3. Длина шнура

Оптимальная длина 1.5-3 метра в зависимости от расположения розеток.

4. Наличие защиты от перегрузки

Желательно наличие автоматического предохранителя или выключателя.

5. Защита от импульсных помех

Чем выше максимальный импульсный ток, тем лучше защита.

Функции качественного сетевого фильтра

Хороший сетевой фильтр должен обладать следующими функциями:

• Защита от импульсных помех и перенапряжений
• Фильтрация высокочастотных помех
• Защита от короткого замыкания
• Защита от перегрузки по току
• Индикация включения и заземления
• Наличие выключателя питания

Чем больше защитных функций реализовано в фильтре, тем надежнее он будет защищать подключенную технику.

Отличия сетевого фильтра от обычного удлинителя

Главное отличие сетевого фильтра от обычного удлинителя в наличии схемы защиты от помех и перенапряжений. Удлинитель просто передает электричество без какой-либо обработки, а фильтр очищает его от нежелательных явлений.

Основные отличия:

• Наличие варисторов, конденсаторов и других защитных компонентов
• Возможность подавления высокочастотных помех
• Защита от импульсных перенапряжений
• Более надежная защита от перегрузки и короткого замыкания
• Наличие индикации рабочего состояния

Таким образом, сетевой фильтр обеспечивает гораздо более высокий уровень защиты подключенной техники по сравнению с обычным удлинителем.

Выбор сетевого фильтра для разных типов техники

При выборе сетевого фильтра следует учитывать тип подключаемых устройств:

Для компьютерной техники

Требуется высокий уровень фильтрации помех и защиты от перенапряжений. Рекомендуется выбирать фильтры с максимальным импульсным током от 6000А и выше.

Для бытовой техники

Достаточно базовой защиты от скачков напряжения. Подойдут модели с импульсным током от 4000А.

Для аудио/видео аппаратуры

Важна хорошая фильтрация высокочастотных помех. Желательно наличие раздельных линий фильтрации для разных типов устройств.

Для сетевого и серверного оборудования

Необходима максимальная защита от всех видов помех. Рекомендуются профессиональные модели с расширенным функционалом.

Типичные ошибки при использовании сетевых фильтров

При эксплуатации сетевых фильтров следует избегать следующих ошибок:

• Превышение максимально допустимой нагрузки
• Использование фильтра без заземления
• Подключение мощных электроприборов через маломощный фильтр
• Использование фильтра с поврежденным корпусом или проводом
• Размещение фильтра в местах с повышенной влажностью

Соблюдение этих простых правил позволит обеспечить надежную защиту техники и безопасную эксплуатацию сетевого фильтра.

Мифы о сетевых фильтрах

Существует несколько распространенных заблуждений о сетевых фильтрах:

Миф 1: Любой удлинитель с выключателем — это сетевой фильтр

Это не так. Сетевой фильтр содержит специальные компоненты для защиты от помех, которых нет в обычном удлинителе.

Миф 2: Дорогой фильтр всегда лучше дешевого

Цена не всегда гарантирует качество. Важно обращать внимание на технические характеристики, а не только на стоимость.

Миф 3: Сетевой фильтр защищает от перепадов напряжения в сети

Фильтр защищает только от кратковременных импульсных помех. Для защиты от длительных перепадов нужен стабилизатор напряжения.

Миф 4: Чем больше розеток в фильтре, тем он лучше

Количество розеток не влияет на качество защиты. Важнее характеристики защитных компонентов фильтра.

Понимание реальных возможностей и ограничений сетевых фильтров позволит более эффективно использовать эти устройства для защиты электроники.

Сетевой фильтр: для чего он предназначен

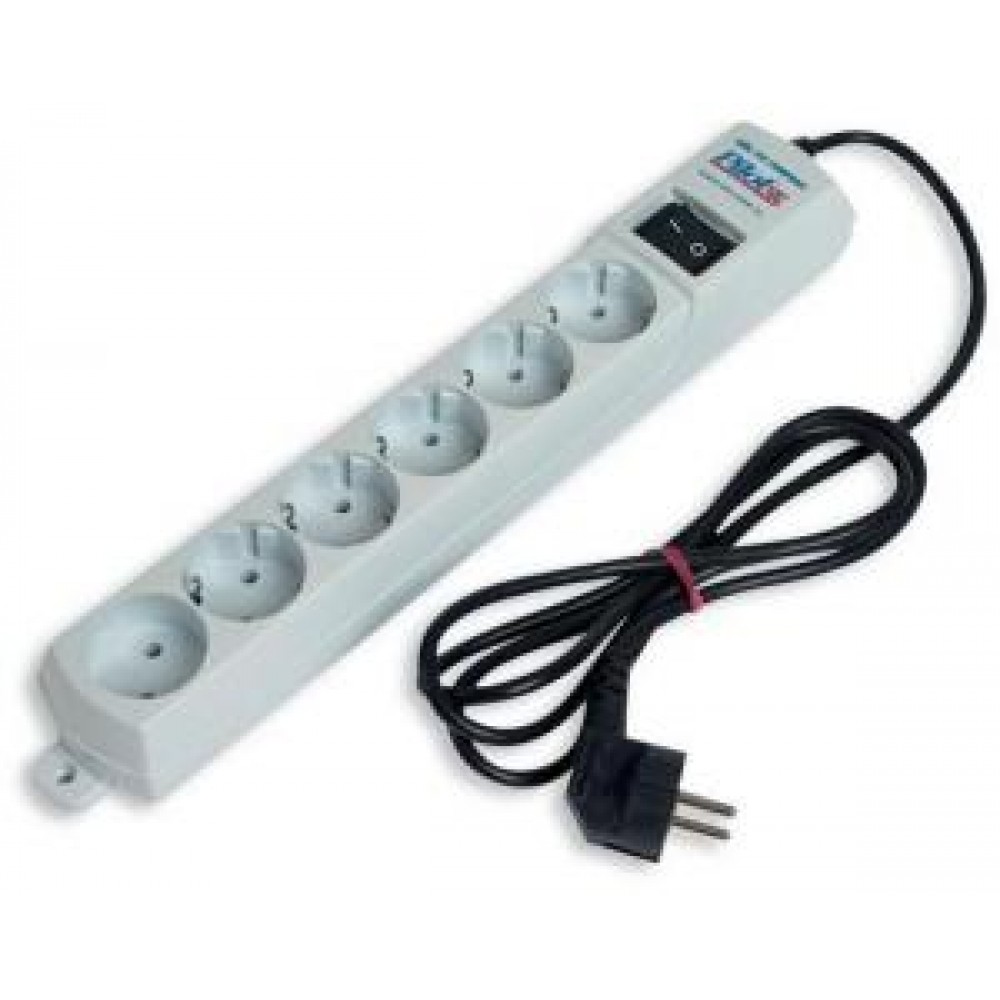

Качественный сетевой фильтр

Нормой стало подключение компьютеров, если не через ИБП (источник бесперебойного питания), то хотя бы через сетевой фильтр (в обиходе фильтр розетка). Обычно он выполнен в виде удлинителя (на фото в начале этой статьи, показан как раз сетевой фильтр на 3 розетки) Однако для чего он предназначен и как действует, неискушенные в электронике люди почти не понимают.

Расскажем подробно, но не сильно углубляясь, особенно  в специальные термины о назначении и принципе действия этого устройства. Также постараемся ответить на некоторые наиболее часто возникающие вопросы, и постараемся подсказать, как правильно выбрать сетевой фильтр для вашей техники.

Для чего предназначен сетевой фильтр

Последствия подачи повышенного напряжения на компьютер

Стандартно, в электрической сети должно быть 220 вольт с частотой 50 Герц, однако, на практике этого не бывает никогда. Дело в том, что подключенные к сети приборы имеют разные характеристики, и в результате их включения и выключения, параметры тока в сети постоянно меняются.

Всем знакома ситуация, когда из-за подключенной у соседа сварки, лампочки в квартире начинают то разгораться ярче, то почти гаснут. Напряжение может значительно увеличиваться или уменьшаться, меняется частота и форма огибающей. Возможна ситуация, когда из-за аварии (перехлест проводов с разными фазами), удара молнии или неправильных действий электриков, скачок напряжения будет значительным, в несколько раз превышающим номинальное значение.

Также, в сети бывают помехи с частой более и менее 50 Герц. Например, искрящие контакты наводят высокочастотные помехи (треск в колонках при вытягивании вилки настольной лампы из гнезда вызван именно ими).

Все это не только влияет на правильную работу электроники, но и может привести к выходу ее из строя. Конечно, практически все бытовые устройства снабжены защитой от перегрузок, но чаще всего это только плавкие предохранители, которые срабатывают при значительной перегрузке, и то с некоторым опозданием.

От всех этих бед спасает сетевой фильтр. Он отсекает все наводки с частотой, отличающейся от номинальной, гасит скачки и регулирует напряжение, подающееся на приборы, подключенные после него. Использовать его нужно не только для компьютера, но и для всех сложных бытовых приборов.

Как работает сетевой фильтр

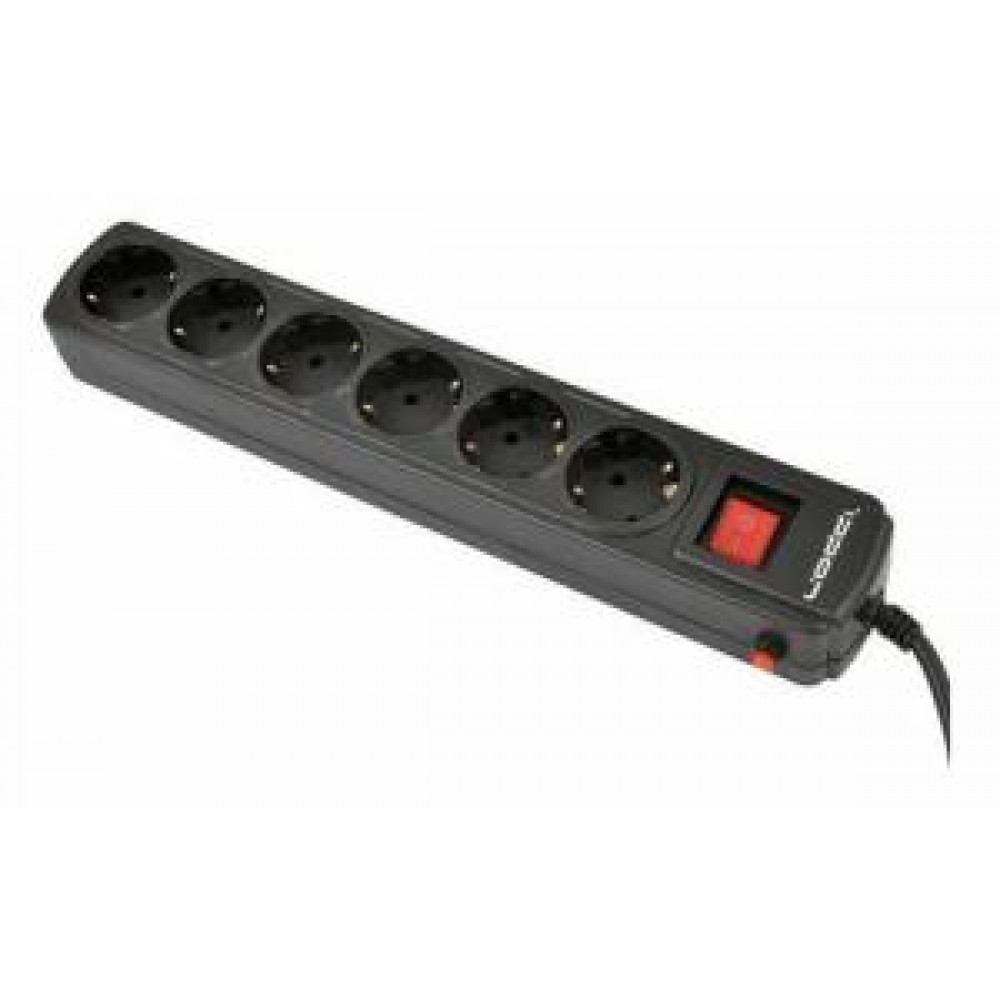

Не самый лучший, но работающий сетевой фильтр

Как уже говорилось выше, задач у сетевого фильтра три:

• Отсечь все токи с частотой выше 50 Гц;
• Сделать то же самое с токами частотой ниже этого значения;
• Исключить повышение напряжения выше 220 вольт.

Для их выполнения используются три типа радиодеталей:

• Конденсатор, прекрасно проводящий высокие частоты, но не пропускающий низкие частоты;
• катушка индуктивности (дроссель), работающая, наоборот, пропуская постоянный ток, но являющаяся сопротивлением для переменного тока;
• варистор (специальный полупроводниковый прибор), у него интересная характеристика — до определенного значения напряжения, сопротивление велико, а при превышении этого порога оно резко падает.

Подключаются эти элементы следующим образом:

• Конденсаторы — параллельно нагрузке (прибору, подключенному к нашему фильтру). При появлении высоких частот, они проходят через них, но не через нагрузку.
• Катушка индуктивности — подключается последовательно с нагрузкой, и не дает пройти через нее высоким частотам.

Несколько подключенных друг за другом узлов из конденсаторов и катушек (LC контуров) с правильно подобранными номиналами, улучшают качество фильтрации (избирательность).

• Варистор подключен, как и конденсатор, параллельно нагрузке. При повышении напряжения, ток идет через него, а не через нагрузку (эффект шунтирования).

Начинка фильтра поближе

Кроме этих деталей в фильтр обычно входят еще дополнительные радиоэлементы, обеспечивающие его более качественную работу, функциональность, и исключающие нежелательные эффекты. Например, при резком отключении от сети, конденсатор большой емкости сам может стать источником повышенного напряжения и высокочастотной помехи из-за резкого разряда (щелчок при выключении многих аудиосистем вызывается именно этим процессом).

Поэтому параллельно ему, включают резистор (сопротивление), который гасит отдаваемую энергию.

Схема простейшего фильтра (для тех, кто немного понимает)

Разобравшись с назначением и устройством фильтров, ответим на наиболее часто возникающие вопросы.

Какие еще электроприборы желательно подключать через фильтр

Чтобы разом запитать все эти приборы, потребуется сетевой фильтр от 3 розеток и более

Ответ на этот вопрос прост — практически все сложные (к таким не относятся лампочки и электронагреватели). Конечно, большинство современной электроники питается от импульсных блоков питания, которые менее критичны к повышенным напряжениям и помехам, но лишняя ступень защиты никогда не помешает.

Для звуковоспроизводящих систем, отсутствие частотных помех улучшит качество их работы. Также не стоит забывать, что сетевой фильтр работает и в обратном направлении.

Если наводки возникают в самом устройстве, то он не дает им проникнуть в сеть. Эта особенность дополнительно защищает вашу информацию от несанкционированного использования. Есть технологии скрытого доступа, которые считывают данные с устройств именно по кабелю питания.

Сетевой фильтр на телефонной линии

Фильтр с защитой телефонной и кабельной линии

Кроме того, что причиной повреждения электроники могут стать нестандартные характеристики питающей сети, помехи и повышенное напряжение могут проникнуть и  через другие подключенные линии: телефонную, Ethernet, кабельную. Поэтому у современных защитных устройств, кроме обычных силовых, дополнительно есть розетка телефонная с фильтром и  разъемы других форматов. Что также является неплохой защитой.

Принцип возникновения и подавления нежелательных воздействий у этих систем практически тот же, за исключением того, что в системах разнятся частоты и напряжения. Если же в вашем фильтре нет таких дополнительных разъемов, то можно приобрести защитное устройство отдельно.

Нужен ли фильтр после ИБП

После ИБП фильтр не подключается

Часто встречается такая ситуация — в выходной разъем ИБП подключают фильтр на несколько розеток, а к нему уже всю периферию. Это излишне, так как «бесперебойник» имеет встроенный фильтр (будет достаточного простого удлинителя на несколько розеток).

Немного отвлечемся от темы. ИБП рассчитано на то, чтобы при внезапном отключении электроэнергии, мы могли сохранить необходимую информацию (для старых машин корректно их выключить, запарковав винчестер). Для периферии это не важно.

Подключая всю периферию после «бесперебойника», мы отнимаем на ее работу заряд аккумулятора, и уменьшаем время работы компьютера. Имеет смысл подключить к ИБП только роутер или модем, если мы храним данные в «облаке». Остальную периферийную технику соединяем с сетью через фильтр.

Что такое мастер розетка



Фильтр смастер розеткой

Разберем вопрос — сетевой фильтр с master розеткой, как он работает, и нужна ли эта функция. Это дополнительная опция сетевых фильтров, имеющих несколько розеток. В таких устройствах один разъем назначается старшим (Master), а все остальные -вспомогательными  (Slave). Обычно в старший разъем подключают системный блок машины, а в остальные прочую периферию: монитор, модем, принтер, аудиосистему и т. п.

Электроника фильтра отслеживает, есть ли потребление электроэнергии по разъему Master, если его нет, то отключаются и все остальные. Это очень полезная функция, позволяющая неплохо экономить электроэнергию.

Пользователю тоже удобно использовать такой фильтр — нет необходимости нажимать на клавиши питания всех устройств по завершению работы. Полностью отключенные устройства вообще не потребляют энергии, в отличие от ждущего режима и более пожаробезопасны.

Такой фильтр удобен не только для компьютера. Кроме него, в доме могут быть еще несколько систем, работа которых завязана на главном устройстве, например: телевизор, проигрыватель DVD или Blue-Ray, спутниковый ресивер, домашний кинотеатр.

Без телевизора остальные бесполезны. Правда после подачи напряжения придется многие из систем переводить из ждущего режима в рабочий, вручную. Но, в большинстве случаев, современная техника легко связывается по другим каналам и самостоятельно включается.

Можно ли собрать сетевой фильтр самостоятельно

Одна из самоделок

Если вы неплохо разбираетесь, даже не в радиотехнике, а просто в электротехнике, то сделать простейший фильтр своими руками не составит труда. Схема (а их полно в интернете) не сложнее, чем для реверсивного подключения трехфазного двигателя. Одну из них мы, кстати, привели выше. Вот вариант еще.

Схема самодельного фильтра

Все ее компоненты нетрудно купить в специализированных магазинах. Монтаж можно произвести даже «навесом», без печатной платы (не забывайте о надежной фиксации всех деталей и требованиях электробезопасности).

Детали для такого фильтра необязательно покупать — конденсаторы и резисторы можно выпаять из вышедшей из строя аппаратуры. Дроссель найти сложнее, но можно намотать самостоятельно. Проблема может возникнуть только с варистором, правда цена на этот прибор полупроводниковый прибор невелика.

При использовании деталей из списанной техники, обратите внимание на рабочее напряжение конденсаторов — оно должно быть не меньше 400 вольт (лучше больше, несмотря на то, что в сети у нас 220). Это обеспечит надежную работу при скачках напряжения.

Важно: Нельзя применять для фильтра переменного тока, поляризованные электролитические конденсаторы. Обратите внимание, чтобы на корпусе прибора не указывалась полярность подключения («-» или «+»)

Как выбрать сетевой фильтр для домашней техники

То, что сетевой фильтр нужен, мы уже объяснили. Но как выбрать конкретную модель, которая надежно защитит вашу электронику, и в то же время, не обременит кошелек? Видео, расположенное ниже  должно помочь вам.

Инструкция, как подобрать будет следующей:

• Определите суммарную мощность тех устройств, которые собираемся подключать через него. Причем берем пиковую нагрузку, а не в режиме ожидания работы (например, лазерный принтер во время печати может брать до 3 кВт). К полученной цифре добавляем 20-25% запаса.
• Также стоит учитывать и то, что потребляемая мощность может возрасти, если мы собираемся провести апгрейд нашей системы или приобрести дополнительные устройства. Выбираем фильтр, допускающий данную мощность подключаемой нагрузки (если указывается ток, то просто умножаем на 220, W=I*U и получаем мощность в ватах).
• Определяем, какие нам нужны дополнительные функции, а какие излишни и отбираем модель именно с такими возможностями. Не стоит покупать, например, модель с защитой телефонной розетки, если компьютер подключен к интернету через xPON (оптоволоконный кабель).
• Выбираем модель, устраивающую по цене. Причем лучше ориентироваться даже не на известность бренда, а на отзывы покупателей на авторитетных сайтах (айрекомнед, отзовик), но не на странице магазина (там положительные оценки могут быть проплачены).

Разобранный дешевый сетевой фильтр

Совет: Не выбирайте дешевые сетевые фильтры. Чаще всего это подделка, и из защитных элементов в них бывают, в лучшем случае, только конденсаторы. Подозрение должны вызывать небольшой вес и габариты. Работают они только, как удлинители. На фото выше показан такой экземпляр в разобранном виде.

Вот и все что мы могли рассказать вам о сетевых фильтрах. Если вы поняли, что сетевой фильтр на 5 розеток — это не единственная характеристика прибора, то мы потрудились не зря.

Данные значения весьма второстепенны, и гораздо важнее знать основные технические параметры. Будем рады, если эта статья помогла вам понять принцип действия этого устройства и его предназначение, ответила на наиболее часто возникающие вопросы.

Сетевой фильтр – последний барьер в импульсном источнике питания

При использовании импульсного источника питания на его первичной стороне возникают кондуктивные помехи, которые проникают в питающую сеть и могут привести к сбоям другого оборудования, подключенного к этой же сети. Они могут наводиться на оборудование, которое получает питание от этой сети. Сетевые фильтры, подавляющие генерируемые радиопомехи, можно легко разработать с использованием пассивных компонентов, например сетевых дросселей с компенсацией токов утечки и конденсаторов X/Y. В статье описывается разработка однофазного сетевого фильтра.

Паразитные токи на входе импульсного источника питания

Паразитные токи создают падение напряжения радиопомех на компонентах электрической цепи. На рисунке 1 показано, как протекают эти токи в импульсном источнике питания.

Рис. 1. Паразитные токи на входе импульсного источника питания

Активная составляющая высокочастотного тока i_DM протекает через первичную цепь источника питания. Частота этого тока равна рабочей частоте импульсного регулятора, что приводит к появлению дифференциальной помехи. Из-за быстрых коммутационных процессов в полупроводниковых компонентах (как правило, в MOSFET), возникают высокочастотные колебания и паразитные эффекты. Дифференциальный ток протекает со стороны сети электропитания L через выпрямительный мост и по первичной обмотке изолирующего трансформатора, MOSFET и нейтральному проводнику возвращается в сеть. Ключ установлен на охлаждающий его радиатор, подключенный к защитному земляному проводнику РЕ.

Возникшая емкостная связь между радиатором и стоком ключа приводит к появлению синфазной помехи. Синфазный ток i_CM возвращается по заземляющей линии РЕ на вход импульсного источника питания, где снова через паразитную емкость создает помехи в линии L и нейтральной линии N. Ток i_CM протекает по обеим линиям сетевого питания и выпрямительный мост, где снова наводит помеху на заземляющую линию РЕ из-за паразитной связи с радиатором.



Расчетный спектр шума

Выпрямленное сетевое напряжение прикладывается к участку сток–исток. Пиковый уровень этого напряжения определяется следующим образом:

V_P = 230 В • √2 = 325 В.

В рассматриваемом случае используется импульсный источник тока с частотой 100 кГц. На этой частоте синхросигналы следуют с интервалом 10 мкс, а их длительность составляет 2 мкс. Следовательно, коэффициент заполнения:

Исходя из того, что импульсы тока через выпрямительный мост имеют трапециевидную форму, можно приблизительно определить спектр ЭМС в отсутствие сетевого фильтра и без преобразования Фурье. Сначала установим первую угловую точку для спектральной плотности амплитуды.

Первая частота среза, ограничивающая спектральную плотность амплитуды, определяется следующим образом:

F_CO1 = n_CO1 • f_CLK = 1,592 • 100 кГц = 159,2 кГц.

Таким образом, можно определить амплитуду первой гармоники:

Предположив, что емкость паразитной связи CP между импульсным источником питания и заземлением равна 20 пФ, можно установить величину синфазного тока первой гармоники I_CM1:

Напряжение радиопомехи V_CM измеряется с помощью эквивалента цепи (LISN) и приемника для измерения ЭМС.  Поскольку входной импеданс измерительного приемника величиной 50 Ом включен параллельно выходному импедансу эквивалента цепи 50 Ом, суммарный импеданс Z соединения равен 25 Ом. Рассчитаем измеряемое напряжение радиопомехи V_CM:

V_CM = Z ∙ I_CM1 = 25 Ом ∙ 2,6 мА = 0,065 В.

В единицах дБмкВ получаем:

Расчеты показывают, что возможно появление больших радиопомех. Для оценки их уровня можно воспользоваться, например, стандартом EN 55022. В диапазоне частот 0,15–0,5 МГц этот стандарт определяет допустимый квазипиковый уровень помех в пределах 66–56 дБмкВ. На рисунке 2 представлен результат измерения напряжения кондуктивной радиопомехи импульсного источника питания в отсутствие сетевого фильтра. Очевидно, что в данном случае без фильтра не обойтись.

Рис. 2. Напряжение радиопомехи в импульсном источнике питания без сетевого фильтра



Проектирование сетевого фильтра

На рисунке 3 представлена схема простого однофазного сетевого фильтра. Компания Würth Elektronik выпускает разные модели сетевых дросселей, в т. ч. серии WE-CMB, для реализации сетевых фильтров. Как правило, дроссель состоит из кольцевого марганцево‑цинкового сердечника с двумя раздельными обмотками, намотанными в противоположных направлениях.

Рис. 3. Однофазный сетевой фильтр

На рисунке 4 показан внешний вид дросселя WE-CMB. В этом случае он работает как катушка фильтра, которая противодействует току, уменьшая его амплитуду. Необходимо выбрать синфазный дроссель с как можно меньшей собственной резонансной частотой (СРЧ) в диапазоне самых низких частот, т. к. в рассматриваемом случае используется источник питания с очень низкой частотой импульсов. Выбор минимально возможной СРЧ обеспечивает хорошее подавление сигнала в диапазоне нижних частот.

Рис. 4. Внешний вид дросселя WE-CMB

На рисунке 5 представлена характеристика дросселя WE-CMB размером XS с индуктивностью 39 мГн в 50‑Ом системе.

Характеристики подавления помех в синфазном и дифференциальном режимах отличаются друг от друга (см. рис. 5). В синфазном режиме максимальная величина подавления сетевым дросселем WE-CMB достигается на частоте 150 кГц. Однако с дальнейшим увеличением частоты подавление ослабевает. Возникает необходимость в использовании конденсаторов X и Y, поскольку помеху следует подавлять до частоты 30 МГц. Конденсатор Х устанавливается до и после сетевого фильтра для блокирования дифференциальных помех со стороны сети и импульсного источника питания. Индуктивность рассеяния дросселя WE-CMB вкупе с конденсатором Х образует фильтр низкой частоты, который уменьшает дифференциальные помехи и последующие синфазные помехи.

Рис. 5. Характеристика подавления помех дросселем WE-CMB XS

В рассматриваемом случае были выбраны два конденсатора Х емкостью по 330 нФ. Их собственная резонансная частота составляет около 2 МГц.

Из соображений безопасности резистор следует установить на стороне электрической сети параллельно конденсатору Х, который будет разряжаться после отсоединения источника питания от сети. Перед сетевым фильтром также устанавливается варистор, чтобы закоротить перенапряжение в переходном процессе. С этой задачей успешно справятся дисковые варисторы серии WE-VD от Würth Elektronik. Для защиты от перегрузок перед варистором устанавливается плавкий предохранитель. Защита срабатывает в случае короткого замыкания варистора. Конденсаторы Y применяются для последующего подавления синфазных помех. В сочетании с дросселем WE-CMB они определяют частоту среза f₀ в соответствии с уравнением «Томсона»:

Чтобы уровень помех был ниже допустимого 66 дБмкВ (при 150 кГц), требуется обеспечить подавление величиной 40 дБ, что соответствует двум декадам в логарифмическом представлении. Для расчета емкости конденсатора Y используется преобразованное уравнение колебаний:

Поскольку требуются два конденсатора Y, расчетное значение делится пополам. Эти конденсаторы позволяют вернуть синфазную помеху от импульсного источника питания к заземлению. В зависимости от типа устройства допускается, чтобы ток утечки был в диапазоне 0,25–3,5 мА, а емкость не превышала 4,7 нФ. С учетом этих требований выбираются два конденсатора Y с номинальным значением емкости из ряда E12 и емкостью 2,2 нФ. На рисунке 6 представлен результат измерения схемы при использовании такого сетевого фильтра.

Рис. 6. Напряжение радиопомехи при использовании сетевого фильтра

Использование сетевого фильтра с расчетными параметрами позволяет успешно пройти испытания на подавление напряжения помехи. Разность между соответствующими предельными значениями помехи и результатами измерений квазипиковых и средних значений на частоте 150 кГц превышает 10 дБ. Эта величина значительно возрастает в остальной части отведенного диапазона.



Оптимизация сетевого фильтра

Чтобы в еще больше мере обеспечить подавление помехи в диапазоне нижних частот, можно заменить два конденсатора Х емкостью 330 нФ двумя конденсаторами Х емкостью 1,5 мкФ. На рисунке 7 представлены результаты измерения схемы с оптимизированным сетевым фильтром.

Рис. 7. Напряжение радиопомехи в схеме с оптимизированным сетевым фильтром

В результате изменения емкости конденсаторов напряжение радиопомехи в диапазоне нижних частот уменьшилось приблизительно на 15 дБ, что увеличило отношение сигнала к шуму.



Использование сетевого фильтра без дросселя

Часто на начальных этапах проектирования возникает соблазн обойтись без синфазного дросселя, задействовав только конденсаторы Х и Y. Однако такой подход не соответствует принципу использования сетевого фильтра для нейтрализации тока помехи с помощью элемента фильтра с большим импедансом. На рисунке 8 представлены результаты измерения напряжения радиопомехи в схеме с тем же фильтром, но без синфазного дросселя.

Рис. 8. Напряжение радиопомехи в схеме с сетевым фильтром без дросселя WE-CMB

Как и ожидалось, в отсутствие сетевого дросселя WE-CMB радиопомехи в диапазоне нижних частот в значительной мере увеличиваются. На 200 кГц квазипиковое значение уровня помех составляет около 78 дБмкВ, а средняя величина – 60 дБмкВ. Результаты измерений квазипиковых и средних значений показывают, что уровень помех превышает допустимый до частоты 600 кГц. Таким образом, использование сетевого фильтра без дросселя недопустимо.



Дополнительный дифференциальный фильтр

Если дросселя WE-CMB и конденсаторов Х недостаточно для подавления дифференциальной помехи, используется дополнительный дифференциальный фильтр, состоящий из двух последовательно соединенных катушек. На рисунке 9 показана схема такого сетевого фильтра.

Рис. 9. Сетевой фильтр с дросселем WE-CMB and WE-TI HV

Катушки серий WE-TI HV и WE-PD2 HV или WE-SD компании Würth Elektronik в полной мере пригодны для подавления в дифференциальном режиме. В случае ВЧ-помех рекомендуется использовать компоненты серии WE-UKW. Для расчета параметров этих катушек применяется уравнение «Томсона». Если необходимо, чтобы каждая катушка обеспечила подавление 40 дБ на декаду, частота среза должна составлять 1/10 от рабочей частоты. Для расчета катушки используются то же значение емкости конденсаторов Х:

Поскольку катушки для подавления дифференциального тока установлены последовательно, расчетная величина делится надвое. Ближайшее наибольшее значение индуктивности WE-TI HV равно 470 мкГн. При выборе катушки для подавления дифференциальных помех ее номинальный ток должен намного превышать номинальный ток импульсного источника питания.



Выводы

Итак, импульсному источнику питания недостаточно сетевого фильтра без синфазного дросселя. Одни только конденсаторы не способны полностью подавить излучение помех – перед сетевым фильтром необходимо установить дополнительные дроссели, которые помогают подавить дифференциальный шум. При использовании сетевого фильтра уровень всех помех становится ниже допустимого значения, что позволяет импульсному источнику питания успешно пройти испытания на электромагнитную совместимость.

что это и как выбрать?

Куда ни кинь взгляд: везде вокруг нас электроприборы. Только оглянувшись вокруг, я вижу лампу, монитор, системный блок, утюг, зарядное от мобильного телефона, зарядное от планшета, ноутбук. И это только в одной комнате! Электроприборы не могут жить без электричества, однако в то же время оно представляет для них большую опасность. Если у вас стационарный компьютер, то наверняка вы сталкивались с ситуацией: мигнул свет на долю секунды – компьютер перезагружается, унося с собой плоды, возможно, многочасовых трудов, попутно уничтожая нервные клетки своего владельца. Знакомо? Ну или, возможно, у вас или ваших знакомых была такая ситуация: ударила молния – в компьютере перегорела материнская плата, либо пострадало еще какое-то устройство от скачка напряжения (до сих пор помню, как у одного моего товарища после удара молнии перегорела материнская плата, а у другого – сетевая плата).

Собственно, какие есть угрозы компьютеру и прочей бытовой технике:

• импульсы напряжения (неисправная система заземления + удар молнии – вот их причины). Кроме того, вы, наверное, знаете или слышали, что не рекомендуется выключать компьютер или телевизор простым выдергиванием из розетки, а нужно сперва нажать на кнопку выключения, а уже потом выдернуть устройство из розетки. Если этого не делать, то лучшем случае сократится срок службы техники, в худшем — её поломка.  Скачки напряжения или его непродолжительные отключения также могут приводить к таким последствиям.
• высокочастотные помехи электросети (часто появляются при включении/выключении мощной бытовой техники и инструментов: стиральная машина, посудомойка, перфоратор, генератор).

Я думаю, со всеми этими явлениями вы сталкивались в жизни. Сегодня я хочу повести речь об устройстве, которое призвано защищать устройства от этих нежелательных явлений – сетевом фильтре.

Что такое сетевой фильтр

Я думаю многие (да и я когда-то) думали или думают, что сетевой фильтр – это удлинитель с выключателем. Вот таким, например, как на картинке:

Если вы так думаете – то пора развеять ваши заблуждения. Если нет – честь вам и хвала!

Сетевой фильтр – это устройство, которое защищает ваши электроприборы от скачков напряжения и помех. Обычный удлинитель с выключателем, никак не продлит жизнь вашим электроприборам. Обычный сетевой фильтр очень похож на удлинитель, однако в нем есть защита, от описанных выше напастей.

Давайте рассмотрим подробнее, как же он защищает электроприборы:

• импульсы напряжения – для защиты от них в сетевом фильтре должна быть такая штука как варистор. Варистор рассеивает избыточную энергию, превращая её в тепловую. Если он не выдерживает, то сгорает, пав смертью храбрых, но техника остается цела. При выборе смотрите на параметр «Уровень поглощения энергии», или «Суммарная рассеиваемая энергия», или «Максимальная энергия входного импульса», или «Энергия скачка», который будет в Джоулях (Дж). Чем больше этот параметр, тем лучше.
  На многих устройствах также есть такая штука как терморазмыкатель, который срабатывает при превышении максимального значения напряжения и отсекает его, предупреждая сгорание варистора. Наличие терморазмыкателя как раз желательно, чтобы фильтр не перегорел при первом же скачке напряжения и служил долго.
• высокочастотные помехи электросети. За борьбу с ними отвечает фильтр от помех (LC-фильтр), который состоит из катушки индуктивности и конденсатора. Смотрите на параметр «Степень подавления высокочастотных помех» или «Степень подавления ВЧ-помех», измеряется в децибелах (Дб), соответственно, чем больше, тем лучше.

Как выбрать сетевой фильтр

Сперва я поделюсь теми характеристиками, на которые стоит обратить внимание. Сразу хочу отметить, что стоимость сетевого фильтра колеблется в диапазоне от 3 до 90 у.е. При этом фильтр из средней ценовой категории может служить не хуже, чем дорогой. В целом, качественный фильтр обычно выглядит добротно, но обратное утверждение не всегда верно.

Давайте теперь обсудим, на какие характеристики стоит обратить внимание (в скобочках рядом с параметром указано, в чем измеряется параметр):

• Гарантия. Этот параметр я ставлю в начале, т.к. он важен. Чем больше гарантия, тем лучше! Если производитель уверен в качестве устройства, то гарантия будет большой. Некоторые производители дают гарантию до 5 лет, поэтому старайтесь выбирать фильтр с гарантией хотя бы от 3 лет. В таком случае, если фильтр выйдет из строя из-за скачка напряжения, то устройства будет подлежать замене по гарантии.
• Энергия скачка (Дж) (Уровень поглощения энергии»/Суммарная рассеиваемая энергия/Максимальная энергия входного импульса – может быть написано по-разному). Чем больше, тем лучше. Обычно этот параметр составляет несколько сотен Дж, но в более качественных фильтрах это значение может доходить до нескольких тысяч Дж.
• Максимальный ток (А) (Максимальный ток нагрузки). Максимальный ток на всех подключенных защищаемых устройствах (на всех розетках). Берите устройство, где этот параметр не менее 10А.
• Ток импульсной помехи (кА) (Макс. ток импульсной помехи/Максимальный ток импульса). Берите со значением параметра в диапазоне 3,5-10 кА (или 3500-10000 А).
• Количество розеток. Сколько приборов вам нужно подключить? Если это компьютер, то я бы рекомендовал фильтр с числом розеток не менее 5. Посудите сами: нужно подключить блок питания компьютера, колонки, монитор, возможно роутер, принтер, сканер, а если еще есть настольная лампа? И было бы неплохо иметь возможность подзарядить телефон или планшет. Считайте и выбирайте рационально!
• Мощность. Убедитесь, что мощности фильтра будет достаточно, чтобы работать со всеми включенными в него устройствами. В качестве ориентира, который можно принять для домашнего использования (компьютер, мелкие бытовые приборы) могу посоветовать фильтры с номинальным током нагрузки 10А (это мощность в 2200 Вт. Посчитать мощность просто: умножаем ток на напряжение в 220В: 220*10=2200 Вт. Дальше смотрите мощность каждого из устройств, которые собираетесь подключать, складывайте и уже смотрите, чтобы мощности фильтра хватало)
• Длина провода – важный параметр. Лучше прикиньте заранее, какая вам нужна. Чтобы ориентироваться: в продаже как правило есть фильтры с длиной провода 1.2 м, 1.5 м, 1.8 м, 3 м, 4 м, 5 м. Встречаются также 0.5 м и другие, однако основные размеры такие. На мой взгляд, меньше 1.8-2 м брать не стоит, лучше брать с запасом.
• Наличие терморазмыкателя: так сетевой фильтр проживет дольше.
• Вообще, в идеале выбирайте устройство, которое будет иметь защиту от повышения напряжения, перегрева, тока короткого замыкания (КЗ) – полный боекомплект, так сказать. Иначе какой смысл покупать сетевой фильтр?
• Негорючий материал корпуса, чтобы в случае перегрева не случился пожар.
• Выходные розетки (куда и будем подключать устройства) – евророзетки с заземлением.

Есть еще ряд второстепенных параметров, которые уже «на любителя», однако я про них вам расскажу, чтобы вы понимали, какие дополнительные возможности есть у сетевых фильтров.

• Защита линий связи. В некоторых сетевых фильтрах есть также возможность защищать линии связи (телефонной, телевизионной, сетевой), т. к. молния может пробить и через них – для этого в фильтре есть специальные разъемы. Сетевой фильтр на фото (Модель: APC Performance SurgeArrest) может защищать телефонную, телевизионную и локальную сеть:

• Защита портов USB – дает возможность подключать к фильтру устройства через порт USB без переходников. Это могут быть мобильный телефон, планшет и пр.
• Защитные шторки. Часто на фильтрах используются защитные шторки для отверстий в розетке, чтобы предотвратить попадание пыли внутрь устройства (и соответственно её возгорание при нагреве устройства), а также уберечь особо любопытных детей от электричества. На фото фильтр Kreolz E1200, там как раз хорошо видны шторки, они красные:

• Раздельное выключение розеток. Как правило, выключатель на сетевом фильтре отключает все розетки, но есть сетевые фильтры, где можно отключать только отдельные, вот, например, фильтр SVEN Plаtinum на 5 розеток:

• Крепление к стене. Некоторые устройства можно закрепить на стене или на другой поверхности. Например, фильтр SWEN Fort на 5 розеток имеет 2 крепления на задней стенке корпуса:

• Дистанционное выключение фильтра. Не думайте, что это для ленивых: такие устройства могут быть очень удобны для людей с ограниченными возможностями. Вот пример такого устройства, которое поставляется с пультом («малыш» на фото – сетевой фильтр SVEN Mini RC):

• Крепление для проводов. Если вам нужно подключать много устройств, то можно выбрать фильтр со специальным креплением для проводов. Это поможет избежать спутывания проводов. Также есть фильтры, где шнур вращается на 180° и позволяет размещать устройство как угодно.На фото ниже сетевой фильтр APC Performance SurgeArrest на 8 розеток с таким креплением (оно белого цвета) и с вращающимся шнуром.

Что касается каких-то конкретных производителей качественных фильтров, то это, к примеру, Defender, APC, SVEN, AEG. В любом случае, не стесняйтесь спрашивать продавцов в интернет-магазине или магазине совета. Есть вполне качественные фильтры и других производителей, об одном из них, который я себе купил, читайте в следующем обзоре.

Пару советов о том, как быстро проверить качество сетевого фильтра:

• Проверьте соответствие заявленной длины провода действительной. Если это не так, то доверять остальным параметрам я бы также не стал.
• В качественных устройствах используются цветные металлы для контактов: такие не будут греться и воспламенять корпус, в отличие от дешевых металлов. Проверить можно без разборки сетевого фильтра: подносим магнит к видимым металлическим частям: есть покрытие из цветных металлов – притягиваться не будет, если из дешевых и некачественных – будет.

Важно! Сетевой фильтр может защитить вас от скачков напряжения, но никак не поможет при отключении электропитания. Для поддержки работы компьютера при отключении электроэнергии используется ИБП (источник бесперебойного питания или «бесперебойник» в простонародии). Как правило, ИБП также имеет встроенные фильтры от помех в сети, а также аккумулятор, который позволяет получить еще 10-20 минут для сохранения документов и важных файлов при отключении электроэнергии. Эти устройства, как правило, стоят не менее 100$ и будут рассмотрены в отдельной статье.



Надеюсь, что статья вам понравилась! Напишите в комментариях, используете ли вы сетевые фильтры, а если да, то какие? Напишите про свой сетевой фильтр, этим вы поможете другим сделать выбор.





Насколько вам была полезна статья?

Кликните по звездочке, чтобы оставить оценку!

Submit Rating

Средний рейтинг / 5. Оценок:

Нам очень жаль, что статья вам не понравилась!

Помогите нам ее улучшить!

Скажите, как мы можем улучшить статью?

Отправить ответ

Спасибо за обратную связь!

Сетевой фильтр для стиральной машины: предназначение, виды

Стиральные машинки – это разновидности сложных бытовых приборов, при работе с которыми желательно всеми силами избегать скачков по напряжению. Сетевой фильтр для стиральной машины как раз обеспечивает дополнительную защиту от подобных факторов. Данная деталь уберегает от необходимости осуществлять ремонты слишком часто.

Сетевые фильтры машинок-автоматов: что собой представляют?

Многие представляют, что это устройство в виде удлинитель, состоящий из нескольких розеток. Предположительно, защита организуется благодаря встроенным предохранителям. Но подобные представления действительности не соответствуют. Конечно, и со стиральными машинами устройства используются, но они работают и с другими электрическими приборами.

Сетевые фильтры именно по отношению к стиральным машинкам – устройства с корпусом, устойчивым к любым видам ударов, защитой от пропускания тока по поверхности. Все детали конструкции скрываются внутри того самого корпуса. Месторасположение фильтров – внутренняя часть машины.

На каких принципах работают приспособления? Нужен ли подобный прибор вообще? Главный принцип описать просто. Фильтр пропускает каждое колебание с частотой 50 Гц. Если показатель больше или меньше заданного уровня, то подача энергии просто блокируется.

У современных машин фильтровые сетевые приборы позволяют улавливать и так называемые обратные скачки тока.

Приборы обеспечивают защиту как для стиральной машины, так и для остальных приспособлений, которые могут с ней контактировать.

Следующие детали будут подвержены деформации, если фильтр отсутствует в момент скачков напряжения:

• Панель управления с сенсором.
• Процессор в центре, отвечающий за управление.
• Асинхронный тип двигателя.
• ТЭН.

У сетевых фильтров работает защита как от высоких показаний, так и от их занижения, что тоже важно. Работа машины полностью блокируется, когда сетевой фильтр выходит из строя.

Поломки фильтра могут сопровождаться и дополнительными эффектами:

1. Переход программ друг между другом.
2. Перебои во время работы.

Какие типы устройств существуют?

Подключение бывает разных видов, и способствует делению по следующим группам:

• Удлинительные устройства,
• Приборы внутри.

Внутренние типы ставятся самими производителями. Если такое устройство ломается, то его однозначно надо менять, ремонт становится невозможным. Разные модели машин снабжаются различными видами приспособлений.

Внешность не становится единственным источником отличий, они ещё кроются и в технических характеристиках. Они определяют, каким уровнем защиты будет обладать стиральная машинка в том или ином случае.

Важные параметры включают:

1. Максимальную нагрузку.
2. Максимум тока.
3. Время, за которое устройство реагирует.
4. Указание порога по напряжению с его перепадами.
5. Номинальные показатели напряжения и тока.

Фильтры вроде удлинителей так же снабжаются важными параметрами.

В зависимости от этого, выделяют следующие разновидности прибора:

• профессиональная защита.
• Защита продвинутого уровня.
• На базовом уровне.

Фильтры-удлинители допускают применение розеток в количестве 3-8 единиц. Присутствует набор функций-дополнений вроде кнопки включение и выключения сети у каждой розетки, защита от детей, и т. д.

Включение в розетку, у которой есть заземление – способ достижения максимальной эффективности. Но фильтр обеспечит защиту, даже если подобная конструкция отсутствует. Отдельного обсуждения достоин вопрос о том, как проверить конструкцию.

Какие критерии важны при выборе?

Если сломался фильтр, стоявший внутри раньше, то проще просто вытащить старое устройство, и подобрать аналог в магазине. Либо воспользоваться советом продавцов. Можно сказать о модели используемой машинки. Но большинство потребителей отдают предпочтение именно удлинителям, поскольку это удобно.

Параметры, имеющие значение

С ними не так сложно разобраться, как кажется, на первый взгляд.

• Сколько портов или розеток используется? Для этого надо подумать о том, сколько эксплуатируемых приборов будет постоянно находиться рядом. Количество кабелей по квартире уменьшится, если несколько приборов включается в один удлинитель. Это способствует снижению общего уровня безопасности. Принцип работы не имеет значения.
• Длина, которой должен обладать сетевой фильтр. Обычный её предел – 1,8-5 метров. Трёх метров будет достаточно в большинстве ситуаций. Конкретные цифры зависят от того, где именно располагается сама стиральная машинка.
• Показатель максимума нагрузки. Благодаря данному параметру легко узнать, какой всплеск энергии способен максимум выдержать фильтр. 2500 Дж – стандартный уровень для фильтров профессионального типа. Базовый вариант – 960 Дж. У некоторых моделей стоит дополнительная защита от разрядов молнии, но подобные функции только повышают стоимость. Продвинутая или универсальная защита – оптимальное решение для обычных покупателей.
• Скорость срабатывания. Показатель, играющий важную роль. От него будет зависеть то, как быстро будет блокироваться работа стиральной машины. И насколько скачок способен будет повредить внутренние компоненты.
• Назначение конструкции. В частности, надо понять, для какой именно техники предназначается фильтр.
• Типы используемых предохранителей, их общее количество. Предохранители не менее важны. Варианты с несколькими – самые удобные. Главному достаётся функция плавкого. Остальные делаются тепловыми, с быстрой реакцией, вспомогательными.
• Использование различных индикаторов в работе. Индикаторы облегчают выявление стабильности работы. Светодиодная лампочка будет гореть, если всё в порядке. Если нет – то и никаких сигналов не будет.
• Наличие дополнительных инструкций. Это свидетельствует о том, что товар выпущен высокого качества. Рекомендуется отдать предпочтение известным маркам, которые уже не раз проверены на практике.

Удлинитель высокого качества не может быть с низкой ценой. Если прибор стоит слишком мало – возможно, это самый простой вариант, без дополнительной защиты.

Вопросы безопасности

Проверка рекомендаций, связанных с безопасностью – обязательное требование перед началом работы.

Следующие нюансы помогут обезопасить себя:

• Для удлинителей нагревательные приборы не подходят.
• Не стоит один удлинитель подключать к другому.
• Не допускается эксплуатация внутри помещений, где постоянно высокий уровень влажности.
• 3,5 Вт – максимум допустимой мощности для прибора.
• Сетевые фильтры должны подключаться только к розеткам, у которых есть отдельное заземление.
• Запрещено использовать сети с мощностью на 380 В.

Внешние фильтры: описание некоторых особенностей

Удобство для покупателей состоит в том, что они могут выбрать вариант, характеристики которого идеально подходят для той или иной ситуации. Внешние фильтры имеют такие же характеристики, что и другие модели.

Советы по диагностике неисправностей

Большинство современных моделей устроены так, что фильтры просто выключаются, если в работе появляются какие-то неполадки. Запуск становится невозможным до тех пор, пока сломанную деталь не заменят.

Потому одним из первых свидетельств наличия проблемы становится то, что стиральная машинка в принципе отказалась работать. Но причина этого может крыться в появлении других неполадок, дефекты вилок и сетевых шнуров среди которых – самые безобидные.

Когда детали исправны, к фильтру переходят на следующем этапе.

Следующие проблемы становятся выражением неисправности у фильтров сети:

• Поражения током от машинки.
• Появление запаха изоляции, которая сгорела.
• Изменение режимов без санкционирования от пользователей.

Ток по силе, напряжению и сопротивлению измеряется при помощи специального прибора, который называется мультиметром. Если он есть в доме, то при выявлении неисправностей можно воспользоваться этим приспособлением.

1. Первый этап – попарная прозвонка всех контактов. 680 кОм – рекомендуемый уровень сопротивления. Как прозвонить конструкцию – понять легко.
2. Далее отдельного измерения заслуживает сопротивление на штекере. Здесь так же стандартен уровень 680 кОМ. Хотя показатель может и немного отличаться.
3. У конденсаторов состояние проверить сложнее всего. У них присутствует плотная компаудная заливка. Можно лишь предпринять попытку для измерения ёмкости между различными входами. 0,47 мкФ – оптимальный уровень.

Устройство точно повреждено, если ёмкость стремится к нулю, либо выпадает значение, равное бесконечности.

Некоторые популярные модели

На рынке сейчас представлен достаточно большой выбор. Потому рекомендуется узнать заранее хотя бы о нескольких производителях, занявших лидирующее положение в данной сфере.

SVEN FortProBlack

Устройство с универсальным назначением. Оно обеспечивает дополнительную защиту как от колебаний по напряжению в сети, так и от КЗ. Перегрев свыше 105 градусов не страшен устройству благодаря надёжным материалам корпуса. 1050 кДж – энергия на максимуме, которую может поглощать такой фильтр. У прибора имеется целых шесть розеток.

APC SurgeArrest PM6U-RS

Электрический прибор, отличающийся своей универсальностью. Поглощение энергии максимум доходит до 1836 кДж. Такие разновидности устройства снабжаются двумя USB портами. Их можно использовать, чтобы заряжать гаджеты.

Кроме того, работа предполагает использование трёх индикаторов:

1. Сетевые перегрузки.
2. Сетевое подключение.
3. Защитные и заземляющие части.

VDPS Extreme

Выпущенный израильской компанией фильтр, с высоким качеством. Специальная разработка для совместной работы с классическими стиральными машинками. Обеспечивает полную защиту от перепадов в сети. Снабжён дополнительными деталями, защищёнными от молний. 1 секунда –общая скорость, с которой всё срабатывает.

VDPS-5

То же израильское производство. Может работать как со стиральными машинками, так и с сушилками. Подключение в автоматическом режиме происходит после того, как питание нормализуется. Удобное решение для большинства современных пользователей. И ремонт будет лёгким, даже когда сгорел сетевой фильтр.

Заключение

Нужно уделять как можно больше внимания вопросу защиты от машины от скачков напряжения. Ведь это позволяет по максимуму сохранить средства. Современные устройства делают так, что не придётся впадать в панику каждый раз, как только что-то начнёт выходить из строя. Можно быть уверенными в том, что устройство сохранит свою работоспособность.

Нужно лишь помнить о том, что сами сетевые фильтры со временем требуют защиты, поскольку они тоже ломаются, просто от старости. С этим тоже проблем возникнуть не должно, ведь рынок предлагает широкий ассортимент приспособлений.

Нужен ли АС сетевой фильтр / Stereo.ru

добрый день, коллеги. Нужность или не нужность фильтра решать вам. Для того, что определить, есть ли в нем потребность, нужно определить, какие отрицательные моменты есть в питании системы и устраивает ли вас ее звучание. А если не устраивает, то виновато ли в этом питающее напряжение？

Как тут сказано ранее, фильтр ни коим образом не регулирует величину питающего напряжения. Он не спасет от просадок напряжения. Если в фильтре предусмотрены варисторы, то он может защитить подключенное оборудование от всплесков напряжения, т.е. резкого его возрастания в следствии какой-либо аварийной ситуации в сети электроснабжения до вашей розетки.

Также предохранители и/или автоматический выключатель, которые используются вместе с варисторами, защитят от коротко замыкания в подключенном оборудовании.

Для защиты от падений и всплесков напряжения используют реле напряжения и/или стабилизаторы на основе авторансформаторов или электронных схем. Очень часто сейчас фиксирую у себя дома поздно вечером напряжение в сети в 245-250в. Обратите внимание, что современная аудиоаппаратура рассчитана на среднеевропейское напряжение 230в. А учитывая то, что в бюджетнтм сегменте сейчас все на всём экономят, то и трасформаторы в усилителях и прочая схемохника мотается впритык, без таких запасов по мощности, что бвли 20-25 лет назад. Повышенное напряжение плохо влияет на трансформаторы в блоках питания услителя. Может вызывать гудение трансформаторов, вызывая перенасыщение сердечников.

От чего вас может защитить фильтр.

1. От постоянки в сети 220в. — если соответвующий модуль включить в схему фильтра. Появляется от хитромудрых седей, ворующих электричество и/или различных наводок. Постоянка — вещь паганая. Приводит к гудению трансформаторов, их дальнейшему выходу из строя.

2. Защита от высокочастотных гармоник в сети питающего напряжения. Появляются от импульсных блоков питания, которые сейчас запиханы куда не лень, от различных наводок, от соседей, которые не правильно включают различные мощные устройства в сеть（сварочные аппараты и пр). Но у нас дома импульсников и так достаточно : компьютер, телевизор, микроволновка, стиралка и еще много чего. Фильтра на импульсных блоках питания на входе стоят, но они сделаны по минимуму, чтобы только втиснуться в нормы госта на качестао электроэнергии. Наличие гармоник приведит к пульсации уже выпрямленного напряжения в аудиоаппаратуре сверх нормы и как факт может привести к искажению звука.

При чем, каждое подключение должно быть сделано через собственный фильтр. Они бывают разные, схемы в инете можно найти, и как показывает практика, даже если делать фильтр самостоятельно, то эта эпопея вливается в хорошие деньги и большие сроки ожидания комплектующих.

По правильному, лучше всего бы найти знающего электронщика с осциллографом, чтобы он посмотрел в месте подключения аппаратуры качество питающего напряжения. Потому как вдруг случится чудо и выяснится, что у вас там все нормально. Тогда и выдумывать ничего не надо будет.

Влияет ли фильр на качество звучания. Влиет. （Если разницы нет, то может его и ставить не нужно）Как？ дело субьективное. Кому то нравится, кому то нет. Однако, наличие фильтра все же вещь в улучшении качества звучания не основополагающая. Все также упирается в бюджет, стоит ли вкладывать дегьги в фильтр или купить более интересное оборудование.

Нужны ли сетевые фильтры? Вот что они на самом деле делают

Иногда люди путают сетевые фильтры с удлинителями, но это две совершенно разные технологии. Важно понимать разницу, ведь только одно из них защитит ваши устройства от скачка напряжения!

Давайте рассмотрим, что делает сетевой фильтр и как он работает.

Что делает сетевой фильтр?

Прежде чем мы сможем определить, как работает сетевой фильтр, нам нужно определить, от чего он защищает вашу электронику — от скачка напряжения.

Представьте поток электричества, как воду, текущую по трубе.Вода перемещается от одного конца трубы к другому из-за давления воды — вода перемещается от высокого давления к низкому.

Электроэнергия действует аналогичным образом, перемещаясь из областей с высоким электрическим потенциалом в области с низким электрическим потенциалом. В данном случае это от одного конца провода до другого.

Напряжение является мерой этой потенциальной электрической энергии, точнее говоря, разницы в электрической потенциальной энергии.Когда напряжение превышает норму минимум на 3 наносекунды, это называется скачком напряжения.

Если напряжение провода слишком велико — это означает, что разница в электрической потенциальной энергии от одного конца к другому слишком велика — тогда электричество выйдет наружу.Это нагревает проволоку; если он станет достаточно горячим, он может обжечь провод и сделать его бесполезным.

У устройства защиты от перенапряжения одна задача: обнаруживать повышенное напряжение и отводить лишнее электричество в заземляющий провод. Вот почему все сетевые фильтры будут иметь заземляющий штырь (третий контакт на вилке), и все они должны быть подключены к правильно заземленной розетке, чтобы они работали должным образом.

Что такое скачок напряжения?

Так что же вызывает скачок напряжения? Большинство людей думают, что самая большая причина скачков напряжения — молния, но это не совсем так.

Молния может вызывать и вызывает электрические скачки, но это не так часто, как другие причины. Фактически, покупка сетевого фильтра для защиты вашей электроники от грозы может не сработать в вашу пользу.

В то время как хорошие сетевые фильтры могут выдержать скачки напряжения, вызванные далекой грозой, близкое или прямое попадание молнии зажжет их.Таким образом, лучшая защита от грозы — это отключить электронику.

Основные виновники скачков напряжения — устройства, для работы которых требуется много энергии. В зависимости от проводки в вашем доме вы можете иногда заметить, что ваши огни мерцают, когда включаются и выключаются мощные устройства, такие как кондиционер.

Если эти устройства включены, они потребляют много электроэнергии, что создает большую нагрузку на сеть и может вызвать скачки напряжения.

Нужны ли сетевые фильтры?

Учитывая, что скачки напряжения могут произойти в любой момент, вам не нужно беспокоиться о том, когда использовать протектор; просто используй его все время. Настоящий вопрос в том, что вы должны подключить к сетевому фильтру.

Вам не нужен сетевой фильтр для настольной лампы или стоящего вентилятора, но вам нужен сетевой фильтр для дорогих устройств со сложными микропроцессорами, таких как компьютеры, телевизоры, стереосистемы и медиацентры.Короче говоря, все электронное и дорогое требует защиты от перенапряжения.

Подумайте об этом так: если бы произошел скачок напряжения, который разрушил все устройства, подключенные к вашим розеткам, какие потерянные устройства причинили бы вам наибольшую боль? Подключите их к сетевому фильтру. Лучше перестраховаться, чем сожалеть.

С другой стороны, фильтры для защиты от перенапряжения могут быть полезны для уменьшения путаницы кабелей и улучшения организации вашей электроники. Все кабели в конечном итоге направляются к одному месту назначения, что значительно упрощает аккуратное обращение с ними.

Выбор лучшего сетевого фильтра для вас

Иногда бывает сложно найти подходящий сетевой фильтр по хорошей цене. Чем хорош сетевой фильтр? И почему одни сетевые фильтры намного дороже других? Есть ли какие-то особенности, на которые стоит обратить внимание?

Давайте разберемся с основами, на которые следует обратить внимание при покупке сетевого фильтра.

Контрольные лампы

У устройств защиты от перенапряжения ограниченный срок службы в зависимости от того, насколько усердно они работают. Даже если устройство защиты от перенапряжения должным образом отводит перенапряжения, оно может быть повреждено в процессе.

Таким образом, одна из самых важных функций — это световой индикатор.Световой индикатор сообщит вам, что ваш сетевой фильтр работает нормально. Световой индикатор не работает? Пора покупать новый сетевой фильтр.

Рейтинг UL

Что касается мощности защиты, хорошие устройства защиты от перенапряжений будут иметь рейтинг UL, рейтинг, установленный независимыми лабораториями Underwriters, которые проверяют безопасность электронных устройств.

Не беспокойтесь о сетевом фильтре, у которого нет рейтинга UL.Кроме того, убедитесь, что продукт является «подавителем импульсных перенапряжений», так как многие удлинители с рейтингом UL могут не обеспечивать защиты от перенапряжения.

Напряжение зажима

Ограничивающее напряжение — это измерение, которое побуждает устройство защиты от перенапряжения начать перенаправление избыточной электроэнергии от подключенных устройств. Другими словами, сетевой фильтр с более низким напряжением ограничения сработает раньше, что позволит быстрее защитить ваши устройства.

Любой сетевой фильтр с ограничивающим напряжением ниже 400 вольт должен быть достаточно хорош для домашнего использования.

Джоуль Рейтинг

Это максимальное количество энергии, которое может поглотить сетевой фильтр.Если скачок напряжения превышает этот максимум, он делает сетевой фильтр бесполезным.

Чем выше рейтинг в джоулях, тем больше энергии может поглотить сетевой фильтр, поэтому более высокий рейтинг в джоулях часто указывает на более длительный срок службы продукта.

Для лучшей защиты дома вам понадобится сетевой фильтр с рейтингом Джоулей не менее 600.

Время отклика

Время отклика — это время, которое требуется устройству защиты от перенапряжения, чтобы обнаружить скачок напряжения.Меньшее значение означает более быстрый ответ. Это сокращает время, в течение которого подключенные к сети устройства подвергаются воздействию скачков напряжения, и тем самым лучше защищает их.

В идеале вам понадобится сетевой фильтр со временем отклика 1 наносекунда или быстрее.

Рекомендуемые сетевые фильтры

Если вы все еще не знаете, какой сетевой фильтр купить, не волнуйтесь.Мы рассмотрели ваши лучшие варианты в нашей статье о лучших устройствах защиты от перенапряжения для каждого случая использования, от экономных до тех, кто защищает дорогой домашний кинотеатр.

Защита от всплеска давления

Все электрические сети испытывают скачки напряжения; некоторые больше, чем другие.Эти скачки напряжения могут повредить электронику, и сетевые фильтры должны максимально их контролировать.

Вы захотите использовать сетевые фильтры для сложной и ценной электроники, такой как компьютеры, бытовая техника и медиацентры.Имейте в виду, что иметь сетевой фильтр недостаточно; вам нужен тот, который должным образом соответствует вашим потребностям.

Учитывая, как энергоемкие устройства вызывают скачки напряжения, неплохо узнать, сколько энергии потребляет ваш компьютер, на случай, если это основная причина.

Редактор Microsoft получает удобное обновление функций для участников программы предварительной оценки Office

Еще никогда редактирование в Microsoft 365 не было таким простым.

Об авторе Саймон Батт (Опубликовано 356 статей)

Выпускник бакалавриата по компьютерным наукам, глубоко увлеченный безопасностью.После работы в инди-игровой студии он обнаружил страсть к писательству и решил использовать свои навыки, чтобы писать обо всем, что связано с технологиями.

Ещё от Simon Batt

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

5 лучших устройств защиты от перенапряжения в 2019 году

Скачки напряжения могут в мгновение ока поджарить внутренние компоненты ваших устройств. Чтобы защитить себя, вам понадобится сетевой фильтр для вашего телевизора, сетевой фильтр для компьютера и сетевой фильтр для некоторых кухонных приборов.

Хотите узнать больше? Вот лучшие сетевые фильтры, которые вы можете купить сегодня.

Почему сильные скачки напряжения?

Электрические скачки возникают, когда через проводку проходит слишком много вольт.Устройства не предназначены для работы с повышенным напряжением, поэтому внутри ваших гаджетов выделяется избыточное тепло. Тепло может разрушить электрические схемы, деформировать металлические детали и даже расплавить пластмассовые детали. Все, что связано с микропроцессором — компьютеры, бытовая техника, телевизоры и т. Д. — особенно уязвимо.

Любое количество вещей может вызвать всплеск.Включение мощного устройства, например фена, может привести к кратковременному миганию света. С другой стороны, удар молнии в ближайший трансформатор может вызвать скачки дополнительных тысяч вольт по всему району, вызывая массовые отключения электроэнергии.

Узнайте больше о том, зачем вам действительно нужен сетевой фильтр.

Если вы покупаете сетевой фильтр, вы не хотите получить что-то, что недостаточно надежно, чтобы защитить все ваши устройства.Вы можете быть уверены, что с устройством защиты от перенапряжения на 12 розеток с поворотной вилкой Belkin для защиты от перенапряжения это не проблема.

Защита сетевого фильтра измеряется в джоулях.Чем больше количество джоулей, тем больше уровень перенапряжения, от которого он может вас защитить. Вы можете найти защиту от 50 до тысяч джоулей. Эта модель Belkin предлагает самый высокий уровень защиты из пяти устройств защиты от перенапряжения в нашем списке с номиналом 4320 джоулей.

Другие особенности включают гарантию 300 000 долларов на любое оборудование, подключенное к вилке и восьмифутовому шнуру.Устройство также доступно в версии на шесть и восемь розеток.

Если у вас есть домашний офис, сетевой фильтр Tripp Lite на 12 розеток — отличный продукт.Он идеально подходит для защиты компьютеров, принтеров, сканеров, маршрутизаторов, телефонов, факсов и модемов. Это также один из лучших устройств защиты от перенапряжения для телевизоров и мониторов.

Устройство имеет защиту от перенапряжения 2880 джоулей, фильтрацию помех от электромагнитных / радиопомех и автоматический выключатель с возможностью сброса.Поставляется с восьмифутовым шнуром.

Но что же делает устройство защиты от перенапряжения Tripp Lite на 12 розеток таким подходящим для домашнего офиса? У него есть несколько функций, которые помогают ему выделиться:

• Розетки переменного тока: Если у вас есть домашний офис, у вас, вероятно, будет много устройств, которые нужно подключить.12 розеток означают, что ничто не будет уязвимо.
• Трансформаторные розетки : Некоторые розетки предназначены для подключения больших адаптеров переменного тока.
• Защита данных: Разветвитель питания имеет разъем RJ11 и коаксиальные разъемы для защиты телефонных, факсимильных, спутниковых и кабельных линий.

Наконец, устройство защиты от перенапряжения Tripp Lite на 12 розеток автоматически отключит питание, если оно снизится до такой степени, что больше не сможет защитить ваши устройства.Это убережет вас от ложного чувства безопасности.

Не всем нужен удлинитель с множеством розеток и поддержкой различных типов вилок и кабелей.Если вы предпочитаете более простой сетевой фильтр (и в то же время сэкономите немного денег), вам не нужно искать дальше, чем устройство защиты от перенапряжения Amazon Basics с 6 розетками.

Его рейтинг защиты составляет всего 200 джоулей, так что это не лучший сетевой фильтр для вашего 4K-телевизора.Однако его более чем достаточно для защиты таких устройств, как телефоны, лампы и другие мелкие приборы в вашем доме. Устройство защиты от перенапряжения Amazon Basics с 6 розетками также легкое и весит всего 1,1 фунта.

Если вы живете в районе, подверженном скачкам напряжения, и вам нужно что-то, что можно часто бросать в сумку, это идеальное решение.Устройство защиты от перенапряжения Amazon Basics на 6 розеток доступно в черном или белом цвете.

Одним из самых дорогих предметов оборудования в вашем доме, вероятно, является ваш телевизор.Итак, какой лучший сетевой фильтр для телевизора 4K? Мы рекомендуем низкопрофильный сетевой фильтр Echogear. Как следует из названия, устройство является одним из самых тонких на рынке, его высота составляет всего 1,9 дюйма. Поэтому — в отличие от более громоздких вариантов — он удобно скользит под подставками под телевизор и сервантами.

Конечно, это надежно и с точки зрения защиты.Он имеет защиту от перенапряжения на 3420 джоулей и поставляется с восемью розетками. Таким образом, вы можете одновременно защитить свою потоковую приставку, спутниковый ресивер и другие гаджеты домашнего кинотеатра.

Также есть три розетки с большим пространством для больших адаптеров, пятилетняя гарантия в размере 25000 долларов на все защищаемое оборудование, двухметровый шнур питания и встроенный автоматический выключатель.Этот сетевой фильтр можно даже установить на стене.

Кондиционер Furman Power Conditioner не просто защищает ваше оборудование от скачков напряжения; он также регулирует питание от сетевой розетки.На практике это означает, что устройство снижает загрязнение земли и шум в линии переменного тока, чтобы обеспечить более высокое качество питания ваших устройств. В долгосрочной перспективе это увеличит срок службы их схем и улучшит их аудио- и видеовыход.

Как и следовало ожидать, за дополнительные функции кондиционирования приходится платить.Кондиционер питания Furman Power Conditioner — самый дорогой элемент в нашем списке. Однако, если у вас есть настольный компьютер с высокими техническими характеристиками, который вы хотите защитить, дополнительные затраты определенно окупятся. Другие функции включают кабельные, спутниковые и телекоммуникационные порты, шесть обычных выходов и две розетки для адаптеров переменного тока.

Какой лучший сетевой фильтр?

Итак, какой из пяти рекомендованных нами продуктов является лучшим сетевым фильтром для вашего оборудования? Многое зависит от того, где вы планируете использовать удлинитель и какие устройства хотите подключить.Тем не менее, устройство защиты от перенапряжения на 12 розеток Tripp Lite обеспечивает один из лучших соотношений цены, характеристик и защиты.

Чтобы узнать больше об источнике питания и своей электронике, вы можете проверить то, что вам нужно знать, прежде чем покупать блок питания.

Pornhub удалил все непроверенные видео, загруженные пользователями

Миллионы видео были удалены из Pornhub после изменения, запрещающего непроверенным пользователям загружать видео.

Об авторе Дэн Прайс (Опубликовано 1428 статей)

Дэн присоединился к MakeUseOf в 2014 году и был директором по партнерским отношениям с июля 2020 года.Обратитесь к нему с вопросами о спонсируемом контенте, партнерских соглашениях, рекламных акциях и любых других формах партнерства. Вы также можете увидеть его каждый год бродящим по выставочной площадке CES в Лас-Вегасе, поздоровайтесь, если собираетесь. До своей писательской карьеры он был финансовым консультантом.

Ещё от Dan Price

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Два лучше, чем один!

То, что все знают. Для защиты низковольтных установок от скачков напряжения, вызываемых устройствами защиты от грозовых перенапряжений (УЗИП), следует устанавливать их как можно дальше от сети. Почему? Чтобы направить огромную силу от ударов молнии на землю и остановить ее распространение по установке.
То, чего не знают все. Такой защиты может быть недостаточно для защиты чувствительного электрического и электронного оборудования, особенно если оно находится на некотором расстоянии от первичного устройства защиты от перенапряжения.

Как длинные кабели влияют на напряжение в оборудовании?

Если длина кабеля между первичным разрядником (в распределительном щите) и оборудованием, которое вы хотите защитить, слишком велика, колебания и отражения волн могут привести к резким скачкам напряжения в оборудовании. Фактически, такие повышения могут превышать уровень защиты по напряжению ОПН (Up) и повышаться до уровней, которые в два раза выше, чем Up.
На рисунке ниже показано, как кривая максимального напряжения на конце кабеля определяется длиной кабеля при напряжении на фронте падающей волны 4 кВ / мкс.

Почему напряжение удваивается?

Lightning излучает электромагнитные волны с частотой, измеряемой в сотнях кГц и МГц. Изменения напряжения настолько быстрые, что вы не можете предположить, что напряжение одинаково в любой точке кабеля. И падающий фронт перенапряжения может дополнительно возбуждать колебания, вызванные собственными резонансными частотами кабеля (например, паразитными емкостями или фильтрацией).

То, что происходит, известно как полное внутреннее отражение. Это когда волна, проходящая через среду, сталкивается с границей среды под углом, превышающим ее критический угол.
Полезный способ изобразить полное внутреннее отражение — это волна, которая разбивается о стену. Волна представляет собой волну напряжения, а ее высота — величину волны. Когда он врезается в стену, он удваивается в высоту и течет обратно, откуда пришел.

Какое лучшее решение для безотказной защиты от молний?

Когда отражение происходит от кабеля длиной менее 10 метров, фронты скачков напряжения в зданиях можно не учитывать. Но на расстоянии более 30 метров есть серьезный риск удвоения амплитуды волны напряжения.

Решение состоит в том, чтобы добавить второй сетевой фильтр (или разрядник) как можно ближе к оборудованию, которое вы хотите защитить.
Второму устройству не обязательно иметь такую ​​высокую разрядную емкость, как у первичного разрядника. Imax <8 кА (8/20) вполне достаточно. Это связано с тем, что первичное устройство защиты от перенапряжения уже отводило ток молнии на землю.

Лучший сетевой фильтр 2020 года

Не ждите, пока случится катастрофа, и инвестируйте в лучший сетевой фильтр прямо сейчас.Особенно если у вас есть незаменимые электронные устройства, такие как серверы и устройства NAS, хранящие важные файлы, надежный сетевой фильтр является неотъемлемой частью вашей установки. Эти периферийные устройства защитят ваше оборудование от случайных скачков мощности и сэкономят вам огромное количество денег, стресса и душевных страданий.

При поиске наилучшего устройства защиты от перенапряжения для ваших нужд в игру вступают такие факторы, как рейтинг защиты от перенапряжения (измеряется в джоулях), номинальная мощность, количество розеток и длина кабеля.На некоторых моделях доступны такие дополнительные функции, как USB-порты, голосовая совместимость и прочный защитный корпус.

Какой бы сетевой фильтр вам ни понадобился, мы готовы помочь. Мы выбрали лучшие сетевые фильтры в 2020 году, которые предлагают здоровый выбор функций и вариантов защиты. Итак, проявите инициативу и выберите идеальный вариант прямо сейчас.

Чтобы лучше защитить ваш компьютер, также стоит подумать о добавлении источника бесперебойного питания (ИБП) .

• Хотите, чтобы ваша компания или услуги были рассмотрены в этом руководстве покупателя? Отправьте свой запрос по адресу [email protected], указав URL-адрес руководства по покупке в строке темы.

Краткий обзор лучших устройств защиты от перенапряжения

1. TP-Link Kasa Smart Power Strip
2. Устройство защиты от перенапряжения на 12 розеток DoubleYI
3. Tripp Lite Isobar 6
4. AmazonBasics 12-розеточное устройство защиты от перенапряжений
Smart
5. Удлинитель питания
6. Настольное крепление APC Schneider Electric
7. Tripp Lite TLP1208TEL
8. Устройство защиты от перенапряжения на 6 розеток AmazonBasics
9. Устройство защиты от перенапряжения Belkin для одной розетки
10. Устройство защиты от перенапряжения на 12 розеток Belkin

Ссылка на изображение 9000 )

1.TP-Link Kasa Smart Power Strip

Предлагает голосовое управление, планирование и надежную защиту от перенапряжения

Технические характеристики

Количество розеток: 6

Номинальная мощность: 15 А / 1875 Вт

Джоулей Номинальная мощность: 1710

Длина шнура: 6 футов

Размер: 14,7 дюйма x 2,49 дюйма x 1,48 дюйма (Д x Ш x В)

Вес: 1,55 фунта

Лучший сетевой фильтр 2020 года

Не ждите, пока случится катастрофа, и инвестируйте в лучший сетевой фильтр прямо сейчас.Особенно если у вас есть незаменимые электронные устройства, такие как серверы и устройства NAS, хранящие важные файлы, надежный сетевой фильтр является неотъемлемой частью вашей установки. Эти периферийные устройства защитят ваше оборудование от случайных скачков мощности и сэкономят вам огромное количество денег, стресса и душевных страданий.

При поиске наилучшего устройства защиты от перенапряжения для ваших нужд в игру вступают такие факторы, как рейтинг защиты от перенапряжения (измеряется в джоулях), номинальная мощность, количество розеток и длина кабеля.На некоторых моделях доступны такие дополнительные функции, как USB-порты, голосовая совместимость и прочный защитный корпус.

Какой бы сетевой фильтр вам ни понадобился, мы готовы помочь. Мы выбрали лучшие сетевые фильтры в 2020 году, которые предлагают здоровый выбор функций и вариантов защиты. Итак, проявите инициативу и выберите идеальный вариант прямо сейчас.

Чтобы лучше защитить ваш компьютер, также стоит подумать о добавлении источника бесперебойного питания (ИБП) .

• Хотите, чтобы ваша компания или услуги были рассмотрены в этом руководстве покупателя? Отправьте свой запрос по адресу [email protected], указав URL-адрес руководства по покупке в строке темы.

Краткий обзор лучших устройств защиты от перенапряжения

1. TP-Link Kasa Smart Power Strip
2. Устройство защиты от перенапряжения на 12 розеток DoubleYI
3. Tripp Lite Isobar 6
4. AmazonBasics 12-розеточное устройство защиты от перенапряжений
Smart
5. Удлинитель питания
6. Настольное крепление APC Schneider Electric
7. Tripp Lite TLP1208TEL
8. Устройство защиты от перенапряжения на 6 розеток AmazonBasics
9. Устройство защиты от перенапряжения Belkin для одной розетки
10. Устройство защиты от перенапряжения на 12 розеток Belkin

Ссылка на изображение 9000 )

1.TP-Link Kasa Smart Power Strip

Предлагает голосовое управление, планирование и надежную защиту от перенапряжения

Технические характеристики

Количество розеток: 6

Номинальная мощность: 15 А / 1875 Вт

Джоулей Номинальная мощность: 1710

Длина шнура: 6 футов

Размер: 14,7 дюйма x 2,49 дюйма x 1,48 дюйма (Д x Ш x В)

Вес: 1,55 фунта

Причины для покупки

+ Поддержка голосовой связи и планирования + Шесть розеток

Причины, по которым следует избегать

-Только 3 USB-порты

Если вы ищете интеллектуальный сетевой фильтр от известного бренда, Kasa Smart Power Strip от TP-Link — более дорогая альтернатива Teckin.А если вы готовы платить больше, вам будет полезно знать, что эта модель рассчитана на 1710 джоулей защиты. Функционально он практически идентичен: предлагает голосовое управление и поддержку расписания для владельцев Amazon Alexa и устройств, совместимых с Google Voice. Подобно сетевому фильтру DoubleYI, его три порта USB автоматически устанавливают приоритет скорости зарядки в зависимости от количества подключенных гаджетов.

(Изображение предоставлено DoubleYI)

2. Устройство защиты от перенапряжения на 12 розеток DoubleYI

Сочетает компактный дизайн с портами интеллектуальной зарядки

Технические характеристики

Количество розеток: 12

Номинальная мощность: 10 А / 2500 Вт

Мощность в Джоулях: 1000

Длина шнура: 6.5 футов

Размер: 5,5 дюйма x 6,5 дюйма x 9,5 дюйма (Д x Ш x В)

Вес: 2,1 фунта

Причины для покупки

+ Вертикальный дизайн + Smart USB-порты

Причины, которых следует избегать

-Только стойки вертикально — не удается отключить отдельные розетки

Не хватает места? Тогда почему бы не выбрать этот сетевой фильтр на 12 розеток от DoubleYI, который выдвигается вертикально. Его рейтинга в 1000 джоулей достаточно, чтобы справиться с большинством обычных электронных устройств, и вы получаете дополнительное преимущество в виде пяти портов USB Type-A для зарядки смартфонов, планшетов и тому подобного.Четыре из них используют технологию Smart IC, которая распределяет мощность равномерно, поэтому чем меньше подключенных устройств, тем быстрее они заряжаются. Две кнопки питания включают и выключают блоки из шести розеток одновременно, поэтому нет возможности отключать их по отдельности, что может создать проблему для любителей контроля.

(Изображение предоставлено Tripp Lite)

3. Tripp Lite Isobar 6

Лучший сетевой фильтр для металлических головок

Технические характеристики

Количество розеток: 6

Номинальная мощность: 120 В

Джоуль Рейтинг: 3330

Длина шнура: 6 футов

Размер: 7 дюймов x 3.5 дюймов X 2,5 дюйма (Д x Ш x В)

Вес: 2,8 фунта

Сетевые фильтры — нужны ли они?

Действительно ли он мне нужен?

Устройства защиты от перенапряжения

могут быть одним из тех незаменимых элементов, о которых мы не всегда думаем при покупке нашего красивого плоского телевизора, пока продавец не спросит… есть ли у вас дома устройство защиты от перенапряжения? В этот момент вы можете спросить себя… действительно ли он мне нужен? По моему мнению, вам нужна защита от перенапряжения.Какой тип важнее всего.

Что такое скачок?

Прежде чем мы поговорим о том, какой тип защиты от перенапряжения вам нужен, давайте сначала определим, что такое перенапряжение. Скачок напряжения — это увеличение электрического заряда в линии электропередач, что, в свою очередь, увеличивает ток, протекающий в розетках в вашем доме.

Что вызывает помпаж? Молния от шторма действительно вызывает скачки напряжения, но не так часто, как вы думаете. Но когда это произойдет, большинство устройств защиты от перенапряжения не смогут справиться с экстремальными напряжениями, которые производит молния, и не смогут защитить ваши устройства.Лучший способ защитить свои устройства во время грозы — это отключить их от розетки.

Самая большая причина скачков напряжения в вашем доме — это электрические устройства, которым требуется много энергии, особенно во время запуска. Вы когда-нибудь замечали, как ваши огни на короткое время тускнеют, когда ваш кондиционер включается — это скачок напряжения, вызванный огромным потреблением энергии, которое ваш кондиционер передает в электросеть. Подобные скачки напряжения не всегда проблематичны.

Другой тип часто встречающихся скачков напряжения связан с колебаниями электросети.Такие скачки не всегда причиняют вред и часто остаются незамеченными.

Разница между сетевыми фильтрами и удлинителями

Существует распространенное заблуждение, что устройства защиты от перенапряжения и разветвители питания являются устройствами одного и того же типа. Дело в том, что они совершенно разные.

Разветвитель питания — это устройство, похожее на устройство защиты от перенапряжения, которое содержит ряд электрических розеток, содержащихся в электрически экранированном корпусе, который позволит вам подключать несколько устройств одновременно.

Ключевое отличие состоит в том, что удлинители не имеют встроенных схем защиты для защиты ваших устройств, за возможным исключением предохранителя, который не обеспечивает защиты от перенапряжения.

Однако в устройствах защиты от перенапряжения

есть необходимые схемы для защиты ваших устройств.

Какой тип защиты от скачков напряжения мне нужен?

Здесь мы поговорим о двух типах защиты от перенапряжения: Первый тип — это « для всего дома, , , защита / подавитель» , который представляет собой часть оборудования, которое подключается к вашей электрической системе перед блоком автоматического выключателя в вашем доме. и защитит весь ваш дом от скачков напряжения в сети.Этот тип устройства защиты от перенапряжения обеспечит вам лучшую защиту, чем автономный сетевой фильтр, который подключается к вашей сетевой розетке, просто потому, что все электрические точки (розетки) закрыты этим устройством. Однако сетевой фильтр для всего дома не защитит от перенапряжения, который происходит в вашем доме, если он не достигнет коробки автоматического выключателя. По этой причине рекомендуется иметь индивидуальные устройства защиты от перенапряжения во всех точках вашего дома с электроникой и приборами, которые требуют защиты от скачков напряжения.

Стоимость устройства защиты от перенапряжения для всего дома варьируется от менее 100 долларов США до 250 долларов США и более. А установку лучше доверить квалифицированному электрику.

Monster Power HDP 850G
Сетевой фильтр

Из более практических соображений большинство из нас выберет индивидуальное (автономное) устройство защиты от перенапряжения, которое подключается к вашей розетке. Это обеспечит вам достойную защиту. Слово ВНИМАНИЕ! — Никакой сетевой фильтр не может обеспечить 100% защиту.Насколько хорошо эти устройства будут работать, будет зависеть от того, насколько сильно они столкнутся с скачком напряжения в сети, и от качества их сборки. Небольшие скачки напряжения в электросети, вызванные бытовыми приборами в наших домах и колебаниями электросети, не должны создавать проблем для этих устройств.

На протяжении многих лет я лично ни разу не сталкивался с резким скачком напряжения ни на одном из моих устройств, которые считаю важными (телевизоры, аудио / видео оборудование и компьютеры). И, к сведению, я использую устройства защиты от перенапряжения на всех перечисленных выше устройствах, и ни одно из них никогда не жертвовало собой, чтобы спасти мои важные устройства.Считаю, что мне повезло — постучу по дереву.

Однако у меня есть член семьи и хороший друг, которому не повезло. Они оба потеряли устройства из-за скачков напряжения. Моя сестра потеряла телевизор и DVD-плеер из-за скачка напряжения, вызванного сильной грозой и грозой. У моего друга произошел скачок напряжения в электросети, из-за которого его новый плазменный телевизор высокой четкости поджарился. У него не был установлен сетевой фильтр. С тех пор я посоветовал ему это сделать. У моей сестры был такой, но он не выдержал такого сильного удара молнии.

Что следует искать:

Вот некоторые ключевые области, на которых следует сосредоточиться при поиске подходящего сетевого фильтра:

• Рейтинг UL — Убедитесь, что приобретаемый вами протектор был протестирован Underwriters Laboratories. Эта некоммерческая организация проводит испытания на безопасность и сертификацию электронных устройств.
• Ограничивающее напряжение — Это пик напряжения, при котором срабатывает защита и перенаправляет избыточное электричество от ваших устройств.Диапазон от 300 до 400 вольт — это хорошо. Чем ниже значение, тем лучше. Эти значения часто можно найти на задней панели устройства защиты от перенапряжения.
• Джоулей (энергия) — Этот рейтинг указывается в джоулях и показывает, сколько энергии может поглотить сетевой фильтр, прежде чем он перегорит и больше не будет использоваться. Ищите рейтинг от 200 до 400 джоулей. 600 джоулей или более обеспечат лучшую защиту.
• Время срабатывания — У устройств защиты от перенапряжения очень короткая задержка, прежде чем они среагируют на скачок напряжения.Более длительное время отклика означает, что ваши устройства подвержены скачку напряжения в течение большего времени. Ищите сетевой фильтр со временем отклика менее одной наносекунды (одной миллиардной секунды).

  Tripp-Lite AV88SATG
  Устройство защиты от перенапряжений
  Фото: Tripp-Lite

Кроме того, убедитесь, что на протекторе есть световые индикаторы, показывающие, что оно работает правильно. Если защищаемые устройства имеют телефонные линии, кабель Ethernet (для подключения к компьютерной сети) и коаксиальный кабель (для спутникового и кабельного телевидения), вам понадобится устройство защиты от перенапряжения, которое позволит этим типам подключений защитить эти устройства.

Вот ссылки на несколько производителей, которые предоставляют качественные устройства защиты от перенапряжения, доступные на Amazon .

Tripp Lite

Белкин

Сила монстра

Заключение

Вся наша электроника и бытовая техника в наших домах подвержены скачкам напряжения в электросети. В связи с этим я считаю, что защита от перенапряжения необходима, но вы должны защищать наиболее ценные для вас устройства. Будь то система защиты от перенапряжения для всего дома или индивидуальные устройства защиты от перенапряжения, выберите то, что лучше всего соответствует вашим потребностям.И помните, нет никакой гарантии, что даже лучшая защита от перенапряжения защитит ваши устройства от вредных скачков напряжения.
