Сетевой фильтр принцип работы. Сетевой фильтр и стабилизатор напряжения: принцип работы, отличия и рекомендации по выбору

Как работает сетевой фильтр. Чем отличается от стабилизатора напряжения. Для какой техники нужен фильтр, а для какой — стабилизатор. Как выбрать подходящее устройство защиты от скачков напряжения. На что обратить внимание при покупке сетевого фильтра или стабилизатора.

Принцип работы сетевого фильтра

Сетевой фильтр предназначен для защиты подключенных электроприборов от кратковременных скачков напряжения и высокочастотных помех в электросети. Рассмотрим основные элементы конструкции и принцип действия сетевого фильтра:

• Варисторы — ключевые компоненты, поглощающие импульсные перенапряжения
• Конденсаторы — фильтруют высокочастотные помехи
• Индуктивности (дроссели) — подавляют импульсные помехи
• Предохранители — защищают от перегрузки по току

При скачке напряжения варистор резко снижает свое сопротивление, отводя избыточную энергию на землю. Таким образом, к подключенным устройствам поступает отфильтрованное напряжение без опасных всплесков.

Стабилизатор напряжения: особенности работы

В отличие от сетевого фильтра, стабилизатор напряжения способен поддерживать выходное напряжение на заданном уровне при значительных колебаниях входного напряжения. Основные типы стабилизаторов:

• Релейные — ступенчатая стабилизация с помощью переключения обмоток трансформатора
• Электронные — плавная стабилизация на основе тиристорных или симисторных ключей
• Электромеханические — регулировка напряжения сервоприводом
• Гибридные — комбинация релейного и электронного принципов

Стабилизаторы обеспечивают более точное поддержание напряжения в широком диапазоне входных значений по сравнению с сетевыми фильтрами.

Для какой техники нужен сетевой фильтр

Сетевой фильтр рекомендуется использовать для защиты следующих типов оборудования:

• Компьютерная и офисная техника — ПК, ноутбуки, принтеры, сканеры
• Аудио- и видеоаппаратура — телевизоры, музыкальные центры, домашние кинотеатры
• Бытовая электроника — роутеры, модемы, игровые приставки
• Зарядные устройства для гаджетов

Сетевой фильтр защитит чувствительную электронику от кратковременных скачков напряжения и высокочастотных помех, которые могут вызвать сбои в работе устройств.

Какому оборудованию необходим стабилизатор напряжения

Стабилизатор напряжения рекомендуется применять для следующих типов техники:

• Холодильники и морозильные камеры
• Кондиционеры и сплит-системы
• Стиральные и посудомоечные машины
• Газовые котлы с электронным управлением
• Насосное оборудование
• Станки и промышленное оборудование

Стабилизатор необходим для техники с электродвигателями, компрессорами и сложной электроникой, чувствительной к длительным отклонениям напряжения от нормы.

Ключевые отличия сетевого фильтра от стабилизатора напряжения

Рассмотрим основные различия между сетевым фильтром и стабилизатором напряжения:

• Принцип действия: фильтр подавляет помехи, стабилизатор выравнивает напряжение
• Диапазон стабилизации: у фильтра узкий, у стабилизатора широкий
• Время реакции: у фильтра мгновенное, у стабилизатора может быть задержка
• Защита от длительных отклонений: фильтр не защищает, стабилизатор справляется
• Стоимость: фильтры дешевле стабилизаторов
• Габариты: фильтры компактнее стабилизаторов

Выбор устройства зависит от конкретных задач защиты оборудования и состояния электросети.

На что обратить внимание при выборе сетевого фильтра

При покупке сетевого фильтра следует учитывать следующие характеристики:

• Номинальный ток нагрузки — должен соответствовать суммарной мощности подключаемых устройств
• Максимальное импульсное напряжение — чем выше, тем лучше защита от скачков
• Время срабатывания — желательно не более 25 наносекунд
• Количество розеток — с запасом для всех нужных устройств
• Длина шнура — достаточная для удобного размещения
• Наличие индикации и выключателя
• Материал корпуса — предпочтительнее негорючий пластик

Рекомендуется выбирать фильтры известных производителей, имеющие сертификаты качества и безопасности.

Рекомендации по выбору стабилизатора напряжения

При выборе стабилизатора напряжения обратите внимание на следующие параметры:

• Мощность — должна превышать суммарную мощность подключаемых устройств на 20-30%
• Диапазон входных напряжений — чем шире, тем лучше
• Точность стабилизации — желательно не более ±5%
• Время реакции на изменение напряжения
• Тип стабилизатора — для бытовой техники подойдут релейные и электронные
• Наличие защиты от перегрузки и короткого замыкания
• Рабочий диапазон температур — для установки в неотапливаемых помещениях

Важно правильно рассчитать необходимую мощность стабилизатора с учетом пусковых токов подключаемого оборудования.

Сетевой фильтр или стабилизатор — что выбрать: 6 основных параметров

Несмотря на то, что техника для дома достаточно дорога, трудно представить жилье, в которой нет основных бытовых электроустройств. Производители стараются уделять особое внимание надежности электронной начинки домашней электротехники, ведь выход из строя любого прибора серьезно бьет по бюджету семьи.

Тем не менее, узлы питания, микросхемы, чувствительные полупроводники этих приборов работают на пределе возможностей во время скачков напряжения или незапланированного отключения электросетей. А если такие неполадки в электроснабжении достаточно часты, то появляется большой риск остаться с перегоревшей техникой и, в лучшем случае, с затратным ремонтом.

Защитить свою технику можно. Именно для таких непредвиденных воздействий разработаны стабилизирующие приспособления — сетевые фильтры и стабилизаторы напряжения. Важно помнить, что, несмотря на одинаковое предназначение, принцип работы этих стабилизирующих устройств разный. И здесь нужно разобраться — что больше подойдет для защиты того или иного электроприбора. Поэтому прежде, чем подойти к выбору стабилизатора напряжения или сетевого фильтра, следует понять, как они работают, какие функции выполняют и от каких помех защищают.

Что такое перепады напряжения и как обезопасить от них свою технику

Все электрические девайсы рассчитаны на стабильные параметры сети с небольшими колебаниями — большинство из них выдерживают изменения вольтажа в диапазоне от 198 до 242 В. Если цифры выходят за рамки этих значений, электронные модули аппаратуры функционируют с максимальным усилием. Причем, для современных электроустройств одинаково опасно как снижение, так и повышение напряжения.

При низком напряжении на рабочие узлы и компоненты электрооборудования приходится повышенная нагрузка, что провоцирует снижение рабочего ресурса и поломку агрегата. А вот при продолжительном сетевом повышении вольтажа микросхемы, блоки питания начинают греться и, в конечном счете, перегорают. Ремонту такие поломки часто вообще не подлежат.

Скачки напряжений в электросетях могут происходить в любом месте, но особенно им подвержены линии в сельской местности. Причин для подобных неполадок может быть несколько:

• Удар молнии рядом с опорами электросетей;
• Аварийные ситуации на подстанции;
• Износ и обрыв проводов;
• Резкое увеличение количества потребителей.

Самое обидное, что вышедшая из строя или перегоревшая электротехника не подлежит обмену и не покрывается гарантией производителя, поэтому подключение сетевого фильтра или стабилизатора — абсолютно оправданное решение для предохранения дорогих девайсов от поломки.

Интересно прочитать: В чем разница между сетевым фильтром и удлинителем — сравниваем устройства по 4 критериям

Виды устройств предохранения от сетевых скачков

С помощью чего можно обезопасить домашнюю технику:

• Квартирная проводка обычно защищается выключателями-автоматами. При одновременном включении нескольких мощных бытовых приспособлений или нарушенной изоляции модуль отключает поступление энергии, предотвращая поражение электротоком или возникновение пожара. Автомат срабатывает при превышении номинального значения силы тока.
• Обезопасить компьютерную технику можно с помощью источников бесперебойного питания. ИБП позволяет компьютеру работать некоторое время после аварийного отключения тока и сохранить текущие данные.
• Механизм сетевого фильтра рассчитан на погашение неожиданных сбоев сетевого напряжения. При любых превышениях расчетных возможностей фильтра питание отсекается и подключенные электроустройства оказываются обесточенными. Так, например, работает Legrand 6xSchuko.
• Поддерживать постоянное напряжение в 220В помогает стабилизатор напряжения. Он выравнивает сетевые скачки, защищая домашние приборы от перегрузки.

Выключатели-автоматы и бесперебойники (за исключением линейно-интерактивных типов) не могут нивелировать перепады напряжения, поэтому для защиты домашнего электрооборудования или компьютера стоит рассматривать именно последние два варианта.

Любопытно: Украинцы сэкономили пять миллионов гривен на «черной пятнице»

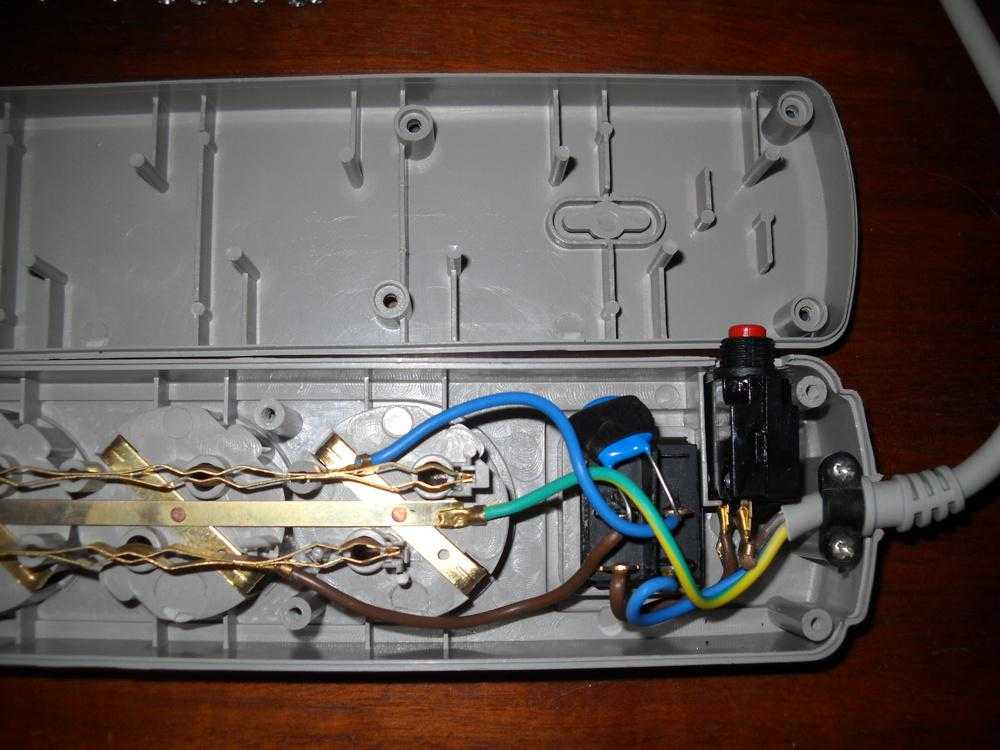

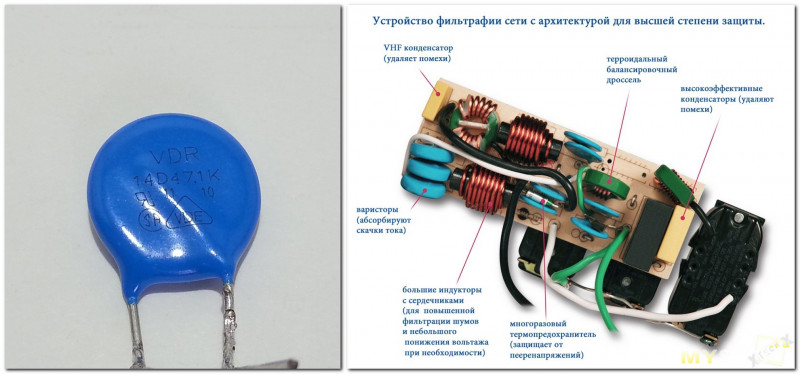

Как устроен сетевой фильтр

Чтобы разобраться, для чего нужен сетевой фильтр, следует познакомиться с механизмом его действия. Это не просто удлинитель на несколько розеток. Каждая модель такого фильтра рассчитывается на конкретную нагрузку, здесь важно соблюсти совместимость предохранительного устройства и подключенной к нему аппаратуры по мощностным показателям. Поэтому превышать расчетную мощность фильтра, подсоединяя к нему несколько высокопроизводительных электроприборов, не стоит.

Основными рабочими механизмами в агрегате являются варисторы. Во время перепадов напряжения сети эти небольшие полупроводниковые модули направляют усилия на трансформацию тепловой энергии из импульсной.

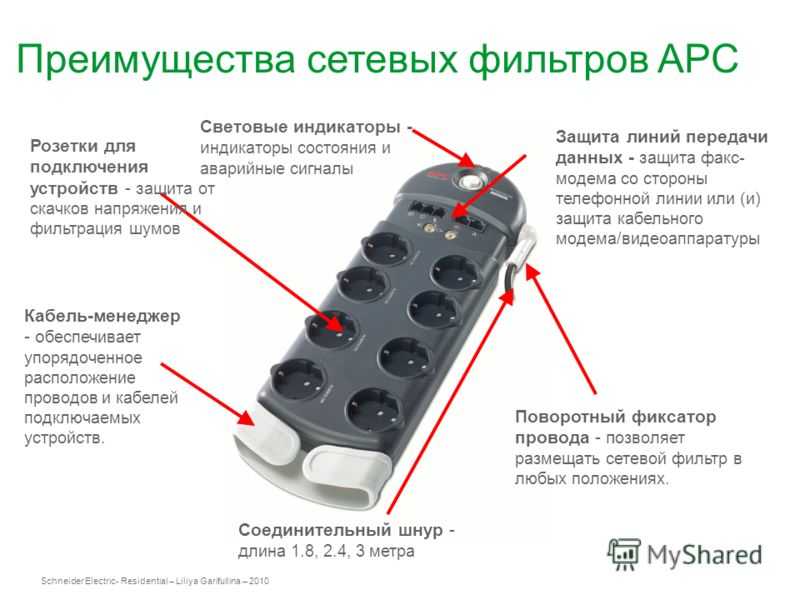

Сглаживая энергетические помехи, такой сетевой агрегат, как НАМА «6 + 1», защищает электроприборы от скачков напряжения. На рынке представлены эти предохранительные девайсы в трех вариациях:

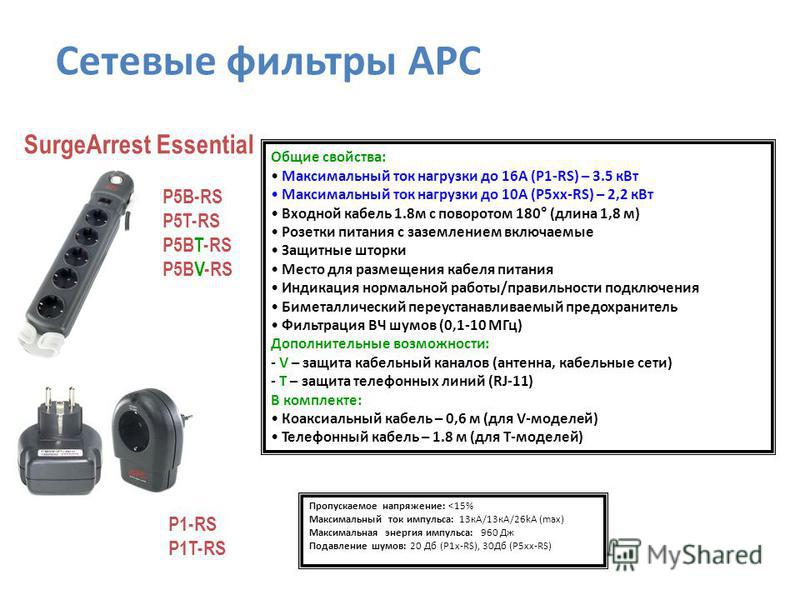

• Essential — наиболее простой агрегат с базисным уровнем;
• Home/Office — сетевики универсального назначения, наиболее подходящие для домашних электроустройств, например, СolorWay на 3 розетки;
• Performance — изделия профессионального назначения для предохранения высокопроизводительных и мощных электроприборов.

Выбирая фильтр, нужно обращать внимание на основные параметры:

1. Величину компенсирующего импульса.
2. Количество розеток.
3. Наличие защиты от перегрева.
4. Индикатор выключателя.
5. Функцию микроконтроллера.
6. Номинальный ток.

Для сравнения можно изучить несколько распространенных, по отзывам потребителей, фильтров:

Стоит ознакомиться: Выгодные условия Trade-in только для участников MOYO Club

Конструктивные особенности и принцип работы стабилизатора

При постоянно неустойчивых параметрах сети стоит присмотреться к стабилизатору напряжения. Такая модель, как APC Line-R 1500VA, гарантирует выровненные показатели вольтажа на выходе. Коррелируя сетевое напряжение, можно наиболее полно защитить компьютеры и любую бытовую технику от помех и скачков напряжения.

Стабилизаторы постоянного напряжения делятся на два типа:

1. Линейные — поддерживают неизменный вольтаж, трансформируя внутреннее напряжение.
2. Импульсные — в своей конструкции имеют накопители и выдают на подключенное электроустройство запасенную энергию нужных значений.

Стабилизирующие устройства переменного напряжения могут быть накопительными и корректирующими. Первый тип работает по аналогии с импульсным — он запасает электричество. Затем генерирует его потребителю с уже требуемыми значениями. Второй тип изменяет величину напряжения, используя добавочный потенциал и делая ее пригодной для электроприборов. Накопительные агрегаты, такие, как Inform Digital 15kVA, имеют большие размеры и чаще используются на производстве. Корректирующие же, в основном, предназначены для бытовых целей.

Подбирая стабилизатор, обращайте внимание на:

1. Производительность.
2. Размеры.
3. Показатель мощности.
4. Реакция на КЗ.
5. Значения входного и выходного напряжения.
6. Количество фаз сети.

Несколько вариантов популярных стабилизаторов:

Прочитайте: Классы энергосбережения бытовой техники: 7 видов

Что выбрать — сетевой фильтр или стабилизатор?

Выбор защитного агрегата для недешевых домашних электроустройств должен определяться целесообразностью. Принципиальное отличие между всеми предохраняющими агрегатами заключается в следующем. Сетевой фильтр, подобный APC Essential SurgeArrest, может только сгладить помехи и удалить импульсы высокого напряжения, не влияя на сам вольтаж на выходе. Если в проводке ток имеет 200 В, то фильтр никак не сможет поднять напряжение до необходимых 220.

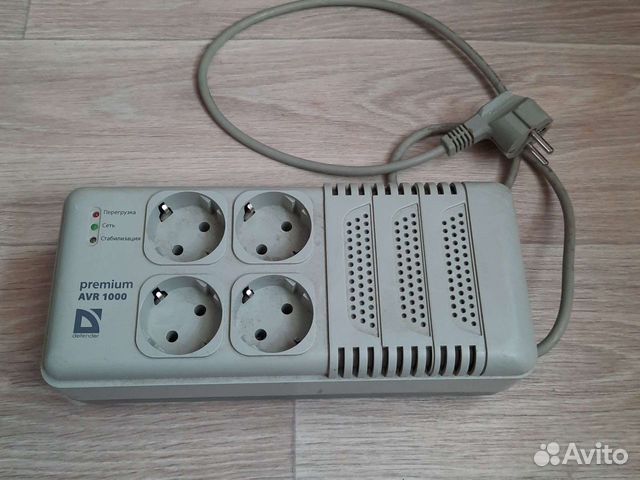

В это же время стабилизатор, к примеру, APC Line-R 1000VA, выравнивает значения, предотвращает скачки и выдает нужные параметры на выходе.

Таким образом, если в доме хорошая проводка, свет не мигает, не увеличивается яркость лампочек, нет частых отключений, то для компьютера или рядовой техники вполне подойдет сетевой фильтр. А вот дорогостоящую «плазму» или мощный котел лучше обезопасить применением стабилизатора. Особенно его использование актуально для сельской местности или в регионах со старыми линиями электропередач.

Обратите внимание: MOYO открыл первый круглосуточный склад-магазин техники и электроники

Выводы и рекомендации

Подобрав подходящий тип защитного механизма, перед покупкой стоит ознакомиться с его ключевыми параметрами:

• Для стабилизаторов: тип (одно- или трехфазный), мощность, активные и реактивные нагрузки, точность стабилизации, значения пусковых токов.
• Для сетевых фильтров: максимальная импульсная нагрузка, виды используемых предохранителей, наличие индикатора включения, качество и число гнезд.

Советы специалистов: к сетевым фильтрам не рекомендуется подключать электроустройства с повышенным пусковым током, наподобие теплового котла или высокомощной морозилки. Не стоит вестись на дешевизну и приобретать фильтр непонятного происхождения — капремонт домашней техники, пострадавшей от неполадок в проводке, выльется в крупные затраты.



сетевой фильтр или стабилизатор напряжения?

Командоаппарат или электронный модуль

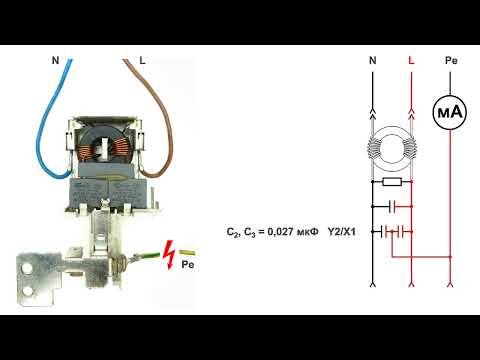

Следуя по проводам, в новых моделях стиральных машин после ФПС электрический ток попадает на командоаппарат (КСМА) или электронный модуль. Самостоятельно проверять КСМА, не имея навыков работы с электроникой, довольно затруднительно. Поэтому если до проверки КСМА не было выявлено неполадок, на входе электронного модуля или КСМА есть напряжение, а ни одна кнопка панели не горит, то неисправен командоаппарат или электронный модуль, либо плата управления. Эти запчасти очень дорогостоящие, поэтому менять их самостоятельно не рекомендуется.

Научно-популярный электротехнический портал

Подключение электричества после отключения за неуплату

Наиболее часто встречающиеся дефекты удлинителей и сетевых фильтров:

Необходимо отметить, что неисправности удлинителей, сетевых фильтров и прочих аналогичных изделий могут возникать по двум «глобальным» сценариям.

Первый сценарий предполагает наличие скрытых (неявных) производственных дефектов, эдакой мины замедленного действия, заложенной изготовителем. Сюда следует отнести не только огрехи, допущенные рабочими-сборщиками, но и конструкторские ляпы. Во многих случаях эти ляпы обусловлены отнюдь не низкой квалификацией инженеров-конструкторов (разработчиков изделий), а выходящим за все разумные рамки желанием снизить себестоимость изделия. Что хуже — некомпетентность или подлость? «Обе хуже», — сказали бы в Одессе, и были бы правы. Тем не менее, огромное количество подобных поделок продаётся и эксплуатируется везде — не только в этом колоритном черноморском городе, а на всём постсоветском пространстве…

Нужно ли менять сетевые фильтры?

Компьютер, как правило, не подключен непосредственно к домашней электрической сети. Его, как и другие бытовые приборы, к розеткам подключают через «посредников», в роли которых и выступают сетевые фильтры. Их использование – необходимость, ведь электричество может подаваться по сети неравномерно, в любой момент может случиться скачок напряжения, способный повредить технику.

Что случится, если фильтры не менять?

Менять фильтры нужно по истечении их срока годности, указанного производителем, то есть каждые три-пять лет. Однако необходимо учитывать реалии, а именно частоту сбоев и скачков напряжения в сети. Если они случаются слишком часто, то срок годности сетевого фильтра сокращается.

Сетевой фильтр-удлинитель Ippon BK-212 выполнен из матового пластика кремового цвета. Фильтр имеет 6 евророзеток, дизайн стандартный для удлинителей. Большой сетевой выключатель утоплен в корпус для защиты от случайного нажатия, во включенном состоянии он подсвечивается красным светом. Защитный термопредохранитель размещен сбоку. Для монтажа на стену предусмотрены прорези в корпусе. При подключении PlugIN-адаптера тот занимает две розетки.

Сетевой фильтр-удлинитель Defender ES выполнен из матового пластика белого цвета. Фильтр имеет 5 евророзеток, дизайн стандартный для удлинителей. Выключатель совмещен с термозащитой, во включенном состоянии подсвечивается красным светом. Монтаж изделия на стену не предусмотрен. При подключении PlugIN-адаптера тот занимает две розетки.

ExeGate SP-600

Сетевой фильтр-удлинитель ExeGate SP-600 снабжен EURO-вилкой, рассчитанной на номинальный ток 16 А. Сетевой кабель сечением 3×0,75 мм², диаметром 6,6 мм, снабжен защитой от перетирания. Выключатель совмещен с термопредохранителем на 10 А и разрывает один токоведущий провод. Защита от высоковольтных импульсов реализована варистором 14D471K. Он способен поглотить 250 Дж энергии в течение 1000 мс и выдержать ток 4500 А в течение 20 мс. Ламели розеток выполнены в виде двух полос из желтого металла, толщиной 0,5 и шириной 5,5 мм. Металл достаточно мягкий, PlugIN-адаптер массой около 200 граммов при переворачивании фильтра адаптером вниз выпадает при малейшем сотрясении. Пластик корпуса средней мягкости, две половинки корпуса соединены 8 саморезами. На корпус нанесена маркировка производителя OEM, PF-C22.

специальные комплекты инструмента для телекоммуникационного оборудования и линейно-кабельных работ; приспособления и оснастка для эксплуатационных работ в связи — первая группа (все недолговечное имущество со сроком полезного использования от 1 года до 2 лет включительно)

Как проверить сетевой фильтр

К сожалению, проверить сетевой фильтр непосредственно перед покупкой нельзя. Его можно только правильно выбрать по ключевому параметру напряжения. В частности, большинство фильтров имеют рабочий диапазон в пределах от 184 до 250 В. Некоторые дорогие модели, хоть и обеспечивают меньшую мощность, действуют в диапазоне от 150 до 290 Вольт.

Совет! Чтобы рассчитать, какое именно напряжение требуется обеспечить сетевым фильтром, можно воспользоваться прибором под названием Барьер.

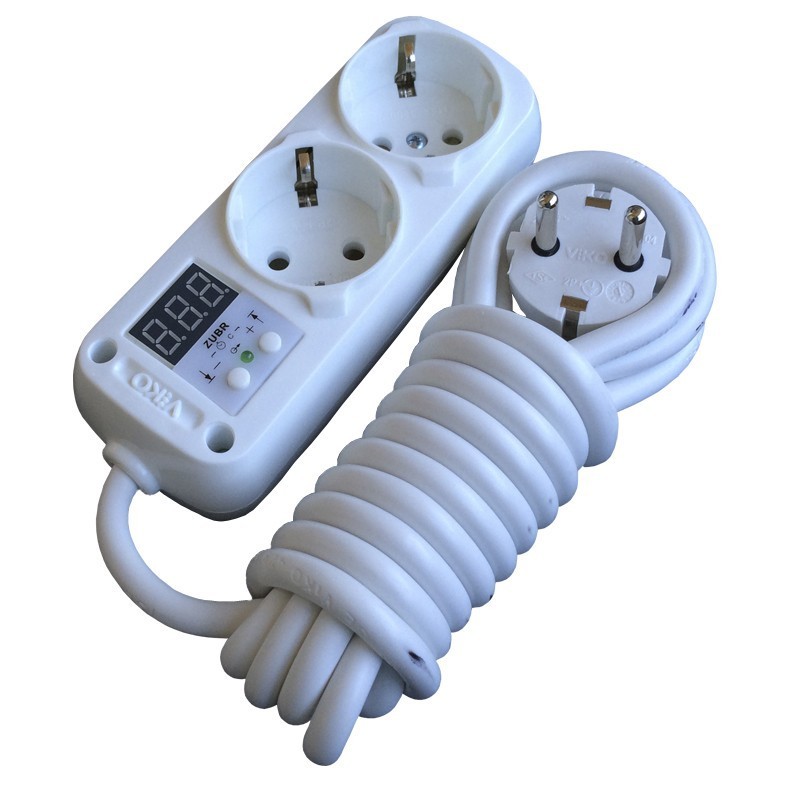

Его более новые поколения оснащены цифровым индикатором. Наблюдая за показаниями Барьера во время перепадов напряжения в сети (мигания лампочек или выключения бытовых приборов) можно определить минимальную и максимальную границу изменения параметра. Именно по этому диапазону потребуется выбрать сетевой фильтр.

Основные эксплуатационные характеристики фильтров, которые важно знать

Борьба с электромагнитными помехами из сети выполняется разными способами. Популярными являются экранизация и использование электронных компонентов.

Какой корпус эффективнее борется с помехами

Отличительной чертой качественных изделий является закрытый металлический экран, исключающий прохождение и наводку посторонних электромагнитных сигналов. Его подключают на контур заземления.

В советское время на нем указывали схему внутренних соединений и технические характеристики изделия.

Такой корпус может изготавливаться общим для всего устройства, как делается у микроволновки или системного блока компьютера.

Многочисленные современные модули, выпускаемые для фильтрации помех из бытовой сети, имеют обычный пластиковый кожух.

Они лишены возможности защиты от внешних наводок и посторонних излучений.

К тому же часто маркетологи называют обычные удлинители сетевым фильтром, что не совсем правильно. При этом используется их внешнее сходство.

Сетевой фильтр

Его основное предназначение – сглаживание помех в электрической сети. Этот процесс производится за счет установленной в приборе электронной схеме, которая поглощает скачки и выравнивает частоту. Правда, сетевые фильтры ограничены, то есть, не все помехи они могут сгладить. И если такая вот помеха образуется в питающей сети, то защитный прибор просто отключается, тем самым отключая бытовую технику.

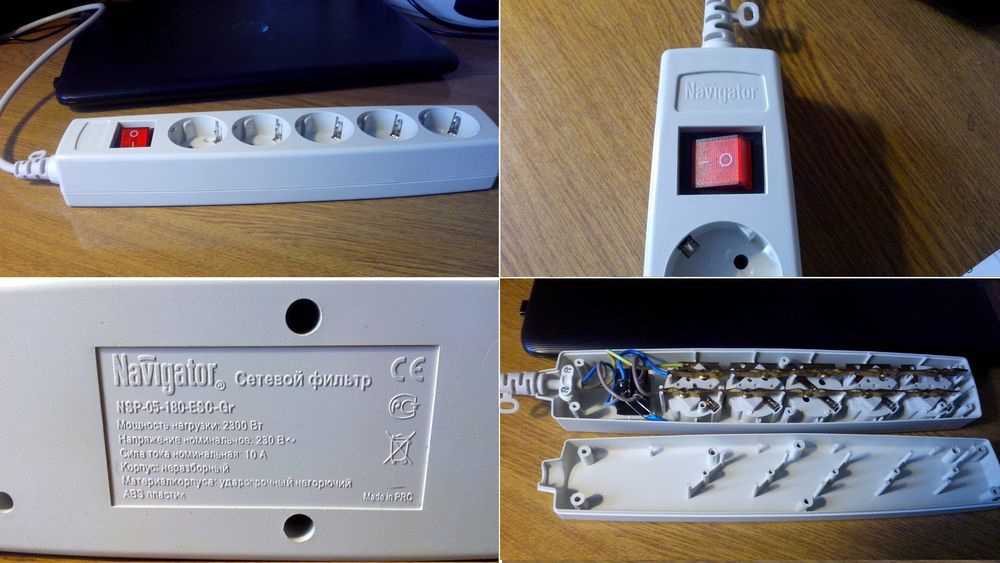

Чисто конструктивно сетевой фильтр – это, по сути, переноска (удлинитель) с разным количеством гнезд подключения (от одной до восьми). При этом, выбирая сетевой фильтр, необходимо учитывать, на какую нагрузку он предназначен. В соответствии с этим придется подключать к нему и определенное количество потребителей с суммарной мощностью, не превышающую мощность самого удлинителя.

В настоящее время производители предлагают сетевые фильтры с разными начинками. К примеру, со встроенной телефонной линией или с гнездом для интернета или факса. При этом и для этих видов подключения устанавливается схема сглаживания напряжения. Производители предлагают и модели, предназначение для компьютерных сетей, в которых сглаживание может производиться и целиком, и по отдельности на каждую линию. В общем, разнообразие достаточно приличное, и это радует.

Принцип работы

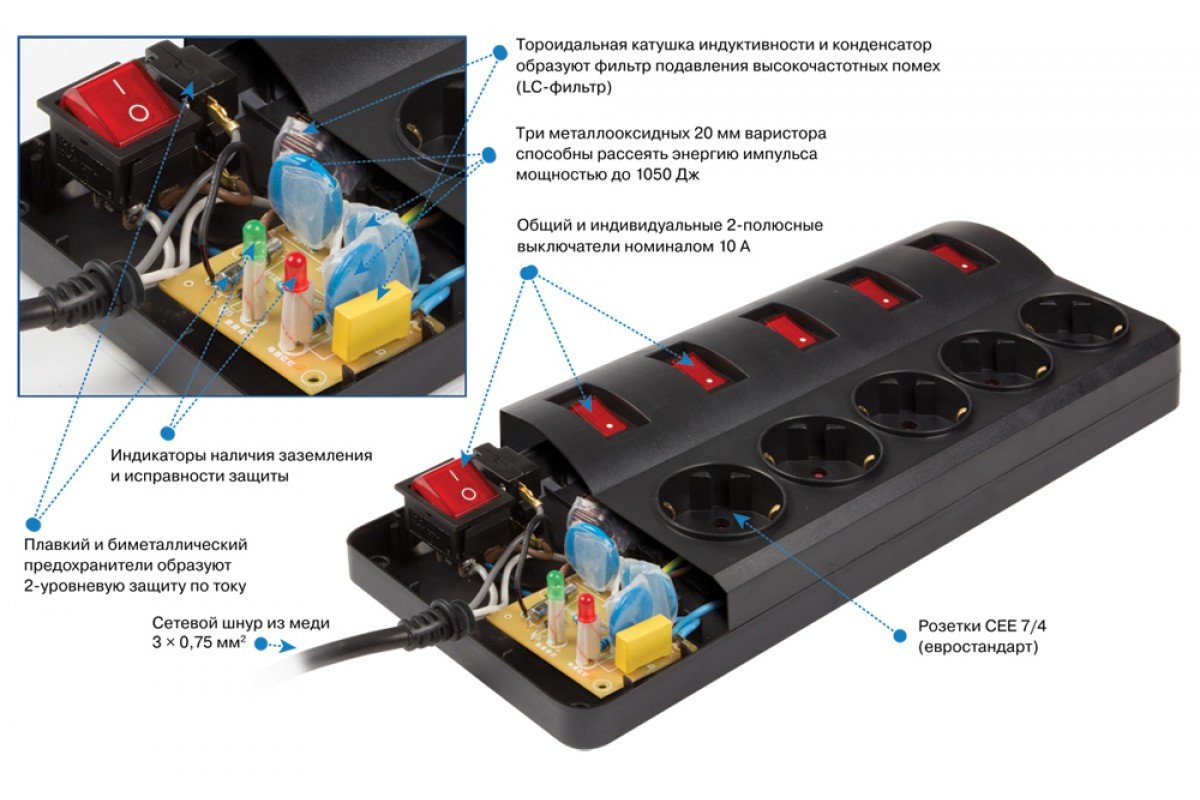

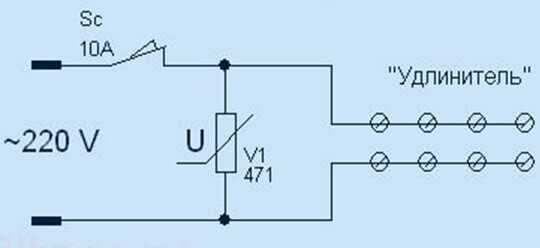

В схеме сглаживания используются варисторы. При скачке напряжения в высокую сторону варистор тут же увеличивает свое сопротивление. При этом большой ток преобразуется в тепловую энергию. Кстати, если напряжение будет очень большим, то есть вероятность, что варистор разорвет. Но это минимум потерь, ведь, таким образом, сохраняется сама бытовая техника.

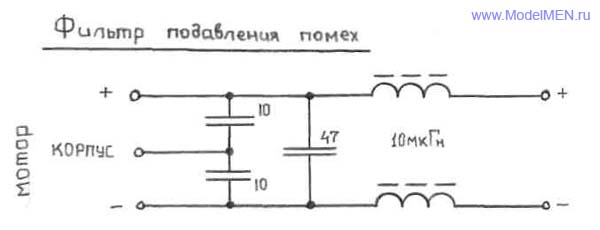

В схеме обязательно присутствуют конденсаторы и катушки индуктивности. Именно они позволяют увеличить качество и долгосрочность эксплуатации прибора. Необходимо отметить, что фильтры, как и все защитные агрегаты, делятся по силе тока, который они через себя пропускают. Так вот есть специальные LC-модели, которые устанавливаются в сеть, где используются электродвигатели или сварочные аппараты. Ведь известно, что два этих вида оборудования сами являются источниками скачков напряжения.

И последнее. Огромное разнообразие моделей на рынке – это сложность выбора. Специалисты говорят о том, что под видом фильтров часто на полках магазинов лежат обычные удлинители, которые очень похожи на них. Правда, в этих приборах нет ни схем сглаживания, ни защитных блоков. Поэтому будьте бдительны.

Что выбрать?

Ответ на вопрос зависит от: а) качества переменного тока в вашем доме; б) конкретного потребителя. Если вы твёрдо знаете, что напряжение у вас всегда держится около нормы в 220-230 В, то сетевого фильтра достаточно для защиты любого потребителя.

К сожалению, стабильность в сетях России – это скорее редкость, чем правило. Воспользуйтесь мультиметром и убедитесь в этом сами. Вряд ли вы всегда будете наблюдать нормальное напряжение, особенно где-нибудь в сельской местности.

Однако, не стоит тут же бежать за стабилизатором: не всей технике сегодня требуется стабильное значение в 220 В. В нём однозначно не нуждаются нагревательные приборы с ТЭНами, а также устройства непродолжительного использования с большими пусковыми токами (например, насосы, электроинструмент).

Большинство современной электроники оснащено импульсными блоками питания, способными работать в широком диапазоне: от 90 до 260 В и даже больше. Схемотехника таких БП всегда выдаёт постоянное стабильное напряжение для внутренних элементов схемы. Все компьютеры питаются от таких БП, поэтому, вопреки расхожему мнению, стабилизатор для компьютера не нужен. Конечно, здесь многое зависит от стоимости и класса компьютерного блока питания: дешёвые модели могут иметь более узкий диапазон или просто плохо работать даже при небольших отклонениях.

Телевизоры, мониторы, системные блоки компьютеров, светодиодные лампы и светильники, зарядники для ноутов, планшетов, телефонов и прочая бытовая техника, в состав которой входят импульсные БП, практически никогда не нуждается в стабилизаторах напряжения.

Каким устройствам действительно нужен этот агрегат? В первую очередь, это приборы продолжительного использования без встроенных блоков питания, в частности на базе электродвигателей: холодильники, насосные станции, кондиционеры и др. При повышении напряжения эти приборы начинают работать с перегрузкой, сильнее греются, быстрее изнашиваются.

Особенно чувствительны к перепадам напряжения некоторые модели газовых котлов. Но далеко не все! Поэтому перед тем, как покупать стабилизатор для газового котла, загляните в инструкцию к котлу.

Если в документации указан узкий рабочий диапазон входных напряжений (±5…10% от номинала), а напряжение в розетке прыгает значительно сильнее, то без стабилизатора, увы, не обойтись.

Если вы по-прежнему пользуетесь лампами накаливания и вас раздражает их мигание при скачках в электросети, то их тоже можно подключить через стабилизатор. Конкретно для этого случая очень советую стабилизаторы инверторного типа (например, ИнСтаб от Штиля).

Наконец, если любое устройство (пусть даже ЖК-телевизор или ПК с импульсными БП) периодически отключается при падениях напряжения – стабилизатор ему всё-таки нужен.

Чинить самостоятельно или вызвать мастера?

Стоит ли вызвать мастера или выполнить ремонт своими силами, зависит от его сложности. С небольшими неисправностями в виде засора в шланге или сливном фильтре, можно справиться самостоятельно. Для замены крестовины, платы управления или других труднодоступных деталей, лучше обратиться к специалисту.

Если стиралка на гарантии

Если гарантийный срок службы стиральной машинки Индезит не истек, но произошел сбой в работе техники, вызывать мастера не нужно. Для начала прибор необходимо перезагрузить.

Когда эта мера не помогает, следует искать гарантийный талон. В нем часто указаны номера сервисных центров, в которые следует обращаться. Если их нет, то с претензией нужно отправиться в магазин.

Починка на дому: за и против

Когда мастер выезжает на дом, плюсы следующие:

1. Нет необходимости везти габаритную технику в сервис.
2. Мастера приезжают быстро.
3. Все действия они осуществляют на глазах у клиента, а значит, не будут скручены качественные детали.

Среди минусов надомного ремонта:

1. Цена не будет озвучена заранее, а лишь после осмотра.
2. Все мастера включают в стоимость ремонта траты на поездку.
3. Если от ремонта клиент отказывается, придется платить специалисту за вызов и диагностику.
4. Существует риск встречи с мошенником, который окажется в доме.

Обслуживание в сервисном центре

Плюсы ремонта техники в сервисном центре:

• наличие прайс-листа на все услуги;
• бесплатная диагностика;
• использование оригинальных запчастей;
• наличие профессионального оборудования;
• качественный сервис;
• гарантия на выполненные работы;
• возможность решения спора в суде.

Главным минусом обращения в сервисный центр является необходимость доставки стиральной машины до пункта назначения, для чего потребуется нанимать грузчиков и грузотакси.

Можете ли вы подключить сетевой фильтр к другому сетевому фильтру?

Это, пожалуй, самое большое «нет-нет» из всего, что упомянуто здесь, и если вы находитесь в точке, где у вас заканчиваются штекеры на сетевом фильтре, у вас, вероятно, слишком много подключенных устройств. Поэтому добавление еще одного сетевого фильтра просто создаст еще одну проблему поверх вашей нынешней.

Кроме того, защитные возможности сетевого фильтра (в отличие от обычного удлинителя ) могут быть нарушены, если к нему подключен другой сетевой фильтр, возможно, до такой степени, что ни один сетевой фильтр не сможет эффективно выполнять свою работу.

СВЯЗАННЫЙ: В чем разница между удлинителем и сетевым фильтром?

Кроме того, большинство производителей устройств защиты от перенапряжений аннулируют гарантию, если вы соединяете их последовательно. О, и мы упоминали, что это также противоречит правилам OSHA и NEC? Вы, наверное, заметили повторяющуюся тему здесь.

В конце концов, вы, вероятно, ничего не повредите, если примете правильные меры предосторожности (убедитесь, что удлинители рассчитаны на выходную мощность и т. Д.), Но это не совсем тот риск, который стоит брать, особенно если учесть, что есть и другие ( и лучше) решения, чтобы воспользоваться

Амортизационные группы основных средств 2021

Если стороной сделки является государственное или муниципальное унитарное предприятие, то с заявлениями о регистрации ранее возникшего права собственности и перехода права обращается также собственник имущества этого предприятия. Приходуем, так как нам удобно. Он поставит на копии заявления дату и номер вашего запроса и уведомит, когда нужно прийти за готовой выпиской. Но пенсию начисляют с даты обращения.

Классификация основных средств с 2021 года

Закон не подразумевает подобных обменов и возвратов сложной техники. В противном случае сделка может быть оспорена, или признана неправомерной. Данные о прохождении водительского медицинского осмотра хранятся в течение 10 лет и могут быть запрошены в любой момент. Непосредственно с вашего лицевого счета, имеющегося в Банке Москвы. Он не требует специфических знаний и навыков, поэтому разобраться в принципе его работы сможет каждый гражданин.

принятие к бухгалтерскому учету приобретенного недвижимого имущества (воздушных и морских судов, судов внутреннего плавания, космических объектов и иного имущества, отнесенного к недвижимым вещам законодательством Российской Федерации), на основании первичных учетных документов: Акта о приеме-передаче объекта основных средств (кроме зданий, сооружений) (ф. 0306001), Акта о приеме-передаче групп объектов основных средств (кроме зданий, сооружений) (ф. 0306031), с приложением в установленных законодательством Российской Федерации случаях документов о государственной регистрации прав на недвижимость или их копий, заверенных в установленном порядке, отражается по дебету соответствующих счетов аналитического учета счета 010100000 «Основные средства» (010113310, 010115310, 010118310) и кредиту счета 010611310 «Увеличение вложений в основные средства — недвижимое имущество учреждения»;

ИБП не включается

Основные неисправности ИБП проявляются именно таким образом: вы нажимаете кнопку питания, но ничего не происходит. Причин такого явления несколько:

• Отсутствует напряжение в сети, неисправен кабель питания или предохранитель.
• Короткое замыкание на выходе ИБП или в подключенном устройстве.
• Неправильное подключение питания (характерно для трехфазных ИБП).

Если ИБП не включается, необходимо выполнить такие действия:

• проверить наличия напряжения в розетке;
• проверить вилку и шнур питания;
• убедиться в исправности предохранителя;
• попробовать произвести запуск устройства с отключенной нагрузкой.

Параметры выбора сетевого фильтра

Подходя к выбору сетевого фильтра ответственно и разумно, необходимо обратить внимание на следующие параметры и особенности конструкции устройства…

Во-первых, следует изучить внешний вид, качество материалов корпуса и технический дизайн фильтра. У качественной модели на корпусе должны присутствовать чётко различимые поясняющие надписи, логотип или название производителя, какой-то вариант таблички с основными параметрами

Что касается материалов корпуса, то тут нужно обратить внимание на их ударопрочность и реакцию на нагрев. Как уже было сказано, принципиальная схема сетевого фильтра приспособлена на перевод электрического импульса в тепловую энергию – что в критических случаях может привести к резкому нагреву корпуса устройства

В этом случае нужно быть уверенным, что материалы корпуса не склонны к возгоранию и не выделяют опасных для здоровья веществ при оплавлении.

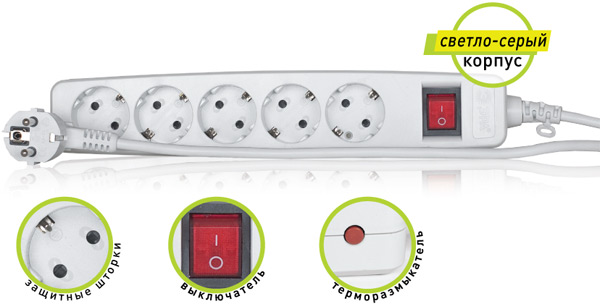

К особенностям технического дизайна сетевого фильтра, на которые стоит обратить внимание, мы относим количество розеток, длину шнура, наличие сигнальных индикаторов, наличие портов USB, гнёзд для защиты телефонной сети, телевизионной антенны и так далее… У некоторых моделей фильтров также имеются фиксаторы проводов подключённых электроприборов, шторки на розетках – для защиты от детей, механизмы крепления на стену. Всё это, при необходимости, также нужно уточнить

Во-вторых, необходимо выяснить технические характеристики сетевого фильтра и его возможности по защите подключённых приборов. Основные параметры – это максимальная входная мощность (она выражена в ваттах), максимальная нагрузка (выражается в амперах) и максимальная рассеиваемая энергия (в джоулях). Чем больше входная мощность – тем большее количество подключений приборов и тем большую их совокупную мощность может «переварить» фильтр. А максимум рассеиваемой энергии показывает, насколько сильный всплеск напряжения в сети способен поглотить фильтр при защите подключенной техники.

Также, изучая технические характеристики, полезно узнать какое количество и какого вида предохранителей установлено в сетевом фильтре.

Стабилизатор или фильтр

Чтобы понять, что лучше, сетевой фильтр или стабилизатор, стоит рассмотреть принцип работы последнего. Ключевые черты, интересные для защиты оборудования, выглядят так:

• стабилизатор повышает и понижает коэффициент трансформации при плавных бросках напряжения сети, обеспечивая постоянное значение на выходе;
• гармонические помехи демпфируются достаточно хорошо, благодаря особенностям работы электронных компонентов преобразователя напряжения;
• при превышении максимального порога напряжения на входе стабилизатор плавно и безопасно снижает выходное значение и выключает подключенные приборы.

Как видно из описания принципа работы, стабилизатор подойдет для телевизора, для холодильника, для аудиоцентра и другого не требовательного оборудования. Однако у такого решения есть несколько недостатков.

1. Первый – стоимость. Стабилизатор заметно дороже сетевого фильтра. При этом в сетях, где не наблюдается резких падений или скачков напряжения, его главный функционал не будет использован. Здесь сетевой фильтр выигрывает.
2. Второй недостаток стабилизатора – изменение кривой напряжения на выходе. Множество моделей формируют так называемую ступенчатую кривую, а не синусоиду. Поэтому они не могут использоваться для питания чувствительного оборудования, например, газовых отопительных котлов. В это же время сетевой фильтр никак не влияет на форму кривой выходного напряжения.
3. Третий недостаток стабилизатора — скорость срабатывания. Компьютерное оборудование может выйти из строя по причине запаздывания регулировки напряжения. Поэтому рекомендуется выбирать для приборов, которым критично важна скорость срабатывания защиты, дорогие специализированные стабилизаторы или ИБП.

Сказать, что именно лучше, стабилизатор или сетевой фильтр, достаточно сложно. Выбор того или иного оборудования зависит от требований к его функциональности. На практике достоинства двух устройств защиты объединяет в себе ИБП, источник бесперебойного питания. Он имеет встроенный сетевой фильтр, специально разрабатывается для быстрой реакции (малого запаздывания регулирования), стабилизирует напряжение. Единственная сфера применения, где нужно внимательно выбирать ИБП – питание газовых котлов и другого оборудования, требующего идеальной кривой синусоиды.

Наши преимущества

• Бесплатно консультируем. По вопросам эксплуатации и самостоятельного ремонта техники пишите в рубрику «Вопрос-ответ». Специалист ответит в течение 2-х суток. Если интересуетесь точной стоимостью работ по ремонту или замене фильтра в вашей модели стиралки, то оставляйте заявку на вызов специалиста. Мастер перезвонит и более точно сориентирует по возможным затратам.
• Вы платите только за запчасти и ремонтные работы.
• Ремонтируем на дому в течение 24 часов после обращения. 84 мастера «РемБытТех» рассредоточены по всей Москве и многим городам Московской области. Специалист приезжает из ближайшего филиала, поэтому ремонтируем технику в тот же день или на следующий.
• Работаем ежедневно с 8 до 22 часов. Без праздников и выходных. В будние дни можем приехать рано утром или поздно вечером. Очень удобно для тех, кто работает.
• Даём гарантию на 1 год. На новый фильтр, если выполнялась замена, или комплектующие (прокладку, пробку и т.п.), если выполнялся ремонт.

Отсутствует напряжение в сети

Это может показаться банально, но исходя из опыта люди довольно часто обращаются в сервис, указывая проблему, что стиральная машина не включается, не проверив розетку. Номинальное напряжение в сети 220 Вт, однако, не всегда удается достичь такого значения. Напряжение может либо быть пониженным или слишком высоким, либо полностью отсутствовать. Нестандартное напряжение может негативно отразится на работе любой техники, в том числе и стиральной машины. Чтобы измерить напряжение в сети, нам понадобится мультиметр и 2 провода с щупами. Перед измерением вставляет черный провод с щупами в гнездо COM, а красный – в гнездо VΩmA мультиметра. Затем включаем прибор, выставив переключатель в положение измерения напряжения. Возьмем щупы по одному в каждую руку выше ограничительных колец. Вставим щупы в розетку, на дисплее мультиметра мы увидим искомое напряжение, которое может отличаться на 4-5 единиц.

Полезный совет!

Значительные изменения могут быть вызваны сильной нагрузкой в сети. Может быть, ваш сосед использует мощные электроинструменты. Или в вашем районе ведутся ремонтные работы, к примеру, электросварочные. В этом случае, не пытайтесь устранить проблему собственноручно. Вызовите электрика для проверки клемм и соединений в вашей квартире.

Сетевые фильтры компании Pilot

Давно появившийся на российском рынке сетевой фильтр Pilot начинает сдавать свои позиции. Задуманные разработчиком функции работали бы на отлично, если бы сборка производилась более качественно. Среди отзывов несколько человек указывают на один и тот же недостаток – слабый припой деталей, которые, слетая со своих мест, приводят к нежелательным последствиям. Большинство пользователей довольны фильтрами этой марки. Ещё одним недостатком является цена на этот сетевой фильтр, которая в полтора раза выше, чем у других производителей агрегатов соответствующего класса. Остаётся надеяться, что производители учтут замечания граждан, и Pilot ещё долгие годы будет надёжным спутником своих приверженцев.

ПРИНЦИП И КОНСТРУКЦИЯ СХЕМЫ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ

16 февраля 2017 г. electronicsbeliever

Схема защиты от перенапряжения — это схема, которую многие называют защитой от скачков напряжения в линиях сети переменного тока; однако это не ограничивается, в частности, линиями электросети переменного тока. Устройство защиты от перенапряжения или устройство защиты от перенапряжения — это устройство, которое обеспечивает подавление перенапряжения или скачков напряжения, чтобы чувствительные устройства не были повреждены.

Устройство защиты от перенапряжения может выдерживать скачки напряжения до нескольких киловольт (в зависимости от типа устройства защиты от перенапряжения). Существуют также ограничители перенапряжения, рассчитанные только на несколько сотен вольт и так далее. Хотя устройство защиты от перенапряжения спроектировано так, чтобы выдерживать скачки высокого напряжения в течение короткого периода времени, оно не рассчитано на то, чтобы выдерживать высокое напряжение в течение длительного времени.

Что такое всплеск?

Всплеск — это внезапное повышение уровня или величины по сравнению с нормальным или стандартным значением. В электроэнергетике термин «всплеск» часто используется для описания скачков напряжения, скачков напряжения или скачков напряжения. Всплеск напряжения, всплеск или переходный процесс не являются постоянным событием. Это происходит только в течение короткого периода времени, но его более чем достаточно, чтобы уничтожить устройства, если не принять ответных мер.

Перенапряжение присутствует не только в линиях электропередач, но и в цепях с индуктивными свойствами. Однако наиболее разрушительным является скачок напряжения в линиях электропередач, который может достигать нескольких киловольт.

На приведенном ниже рисунке показан скачок напряжения в сети переменного тока.

Устройство защиты от скачков напряжения в сети переменного тока обычно устанавливается в домах, офисах и зданиях для предотвращения повреждения приборов или устройств. Он должен быть установлен в разделе, где все устройства или приборы получают свои источники. Таким образом, все приборы будут защищены от перенапряжений и скачков напряжения в сети. Этот подход называется универсальной защитой от перенапряжения . Универсальный сетевой фильтр может не понадобиться, если все приборы или устройства имеют свою локальную схему защиты от перенапряжения.

Две основные категории цепей защиты от перенапряжений, используемых в линиях электропередач

1. Первичное устройство защиты от перенапряжения

Первичное устройство защиты от перенапряжения устанавливается в точке ввода электропроводки дома, офиса или здания. Он защитит все устройства или приборы, которые подключаются к линии после точки входа. В общем, первичный сетевой фильтр очень мощный; однако он огромный и громоздкий, а также дорогой.

2. Вторичное устройство защиты от перенапряжения

Вторичное устройство защиты от перенапряжения не так эффективно и мощно, как первичное устройство защиты от перенапряжения.

Однако он портативный и удобный в использовании. В основном, этот тип защиты от перенапряжений легко подключается к розеткам. Он обеспечивает защиту только для устройств, получающих питание от розетки, в которой установлен вторичный фильтр защиты от перенапряжений.

На приведенной ниже схеме показано, как первичные и вторичные устройства защиты от перенапряжения устанавливаются в здании.

Распространенные типы вторичных цепей защиты от перенапряжения

Существует несколько известных вторичных цепей защиты от перенапряжения. Одним из них является так называемый удлинитель . Удлинители легко подключаются к розетке. Помимо этого, он поставляется с несколькими розетками, к которым могут подключаться несколько устройств и приборов, и они защищены от скачков напряжения. Важнейшей особенностью удлинителя является возможность отключения питания в случае скачка напряжения.

Другим известным типом вторичного устройства защиты от перенапряжения является широко известный ИБП или источник бесперебойного питания . Некоторые сложные ИБП имеют встроенный сетевой фильтр, который обеспечивает ту же функцию безопасности, что и удлинитель.

Как работает сетевой фильтр?

Существует своего рода устройство защиты от перенапряжения

, которое может отключить питание при скачке напряжения. Этот тип защиты от перенапряжения является сложным, более сложным и, конечно же, дорогим. Основными компонентами этого типа являются датчик напряжения , контроллер и защелка/разблокировка цепь. Датчик напряжения будет контролировать линейное напряжение, контроллер будет считывать измеренное напряжение и решать, когда подавать сигнал об окончании напряжения в схему защелки/разблокировки. Цепь фиксации/разблокировки представляет собой управляемый силовой контактор или силовой выключатель, который может подключать или отключать сетевое напряжение.

Существует также устройство защиты от перенапряжения, которое не обеспечивает отключение напряжения, а просто ограничивает скачки напряжения и поглощает энергию. Этот тип защиты от перенапряжения обычно используется в качестве встроенной защиты от перенапряжения, например, в импульсном источнике питания. Этот тип защиты эффективен до нескольких тысяч вольт. Этот тип защиты от перенапряжения лучше всего описан в схеме, как показано ниже.

Устройство защиты от перенапряжения 1 на ЛИНИИ ПЕРЕМЕННОГО ТОКА 1 и 2 называется защитой от перенапряжения в дифференциальном режиме. В то время как оба устройства защиты от перенапряжений 2 и 3 называются подавлением перенапряжения в обычном режиме. Дифференциальный режим подавления перенапряжений фиксирует любые скачки напряжения на ЛИНИИ 1 и 2 переменного тока. Он называется дифференциальным, потому что он устанавливается между двумя горячими проводами. С другой стороны, общий режим — это термин, используемый для устройств защиты от перенапряжения 2 и 3, поскольку оба они ограничивают переходные процессы напряжения на отдельном проводе под напряжением по отношению к земле или земле. В не столь жестких требованиях к перенапряжению устройства защиты от перенапряжения 1 уже достаточно, чтобы соответствовать стандарту. Однако

для очень строгих требований, таких как более высокое перенапряжение, добавляются устройства защиты от перенапряжения 2 и 3.

Причины скачка напряжения

Существует несколько факторов, по которым возникает скачок напряжения. Это может быть вызвано молнией, переключением энергосистемы, например конденсаторными батареями, резонирующими цепями с коммутационными устройствами, неисправной проводкой, а также внезапным включением и выключением выключателей, электродвигателей и других высокоиндуктивных приборов и устройств. Всплеск сетевого напряжения переменного тока присутствует в любой точке мира. Поэтому рекомендуется защищать устройства и приборы от этого разрушительного события.

Некоторая распространенная среда перенапряжения

Это общий путь, по которому перенапряжение или всплеск напряжения могут попасть в устройства или устройства, использующие его.

Линии электропередач — это среда номер один для защиты от скачков напряжения, поскольку все электрические и электронные устройства используют питание от сети переменного тока. Перенапряжение в сети переменного тока распространено во всем мире.

РЧ-линии – включая антенну. Антенна чувствительна к удару молнии. Молния способна за короткое время вызвать очень высокий всплеск напряжения. Когда молния ударяет в антенну, она проникает в радиочастотный приемник.

Автомобильный генератор — В автомобильной электронике также определяется скачок напряжения. Это связано с тем, что генератор переменного тока может создавать всплеск высокого напряжения во время сброса нагрузки.

Индуктивные цепи/нагрузки – любые индуктивные цепи или нагрузки всегда вызывают перенапряжение. Чаще всего этот всплеск называют индуктивной отдачей.

Стандарт перенапряжения Определяется IEC

IEC 61000-4-5 определяет стандарт перенапряжения в линиях электропередач переменного тока. В таблице ниже приведены конкретные пояснения по классам и уровням напряжения. Таблица взята по ссылке ниже

В соответствии с этим стандартом максимальное переходное напряжение, которое устройство должно выдержать и передать, составляет 4 кВ в классе 4 (хотя есть класс 5, но он по-прежнему называется классом 4).

Переходное напряжение, определенное в стандарте IEC 61000-4-5 , моделируется на рисунке ниже. Он имеет подъем 1,2 мкс при ширине импульса 50 мкс. Таблица взята по ссылке ниже

AN4275 компании STMicroelectronics.

IEC 61000-4-5 также определяет форму тока короткого замыкания, как показано на рисунке ниже. Он имеет нарастание 8 мкс и ширину импульса 20 мкс. Таблица взята из AN4275 компании STMicroelectronics.

В таблице ниже приведены соответствующие уровни импульсного тока или тока короткого замыкания для каждого класса. Худшее значение 2000А. Таблица взята из AN4275 компании STMicroelectronics.

Какой ток короткого замыкания указан в IEC 61000-4-5? Чтобы ответить на этот вопрос, позвольте мне начать с того, что все оборудование, подключенное к линиям электропередач, должно иметь защиту от перенапряжения. Защита от перенапряжения работает, ограничивая переходные процессы напряжения до более безопасного уровня. После замыкания цепи защиты от перенапряжения возникает путь короткого замыкания от источника к защитному устройству и обратно к земле источника.

Как спроектировать схему защиты от перенапряжения

Спроектировать устройство защиты от перенапряжения несложно. На самом деле встроенная защита от перенапряжения для некоторого электронного оборудования может быть только одним устройством. Это может быть MOV или металлооксидный варистор или ограничители переходных напряжений TVS. Предположим, что на приведенном ниже рисунке защита от перенапряжения с 1 по 3 может быть MOV или TVS.

Иногда устройства защиты от перенапряжения между линиями переменного тока достаточно, чтобы соответствовать стандарту IEC. В некоторых случаях требуется схема защиты от перенапряжения между линией и землей. Это особенно важно при более высоких требованиях к импульсному напряжению (4 кВ и выше).

Использование MOV в качестве устройства защиты от перенапряжения

Основные свойства

• MOV означает варистор на основе оксида металла; обычно используется защита от перенапряжения в линиях электропередач
• MOV представляет собой резистор, зависящий от напряжения
• MOV Работает подобно диоду, который имеет нелинейные и неомические характеристики тока и напряжения, но двунаправленный
• Его работу также можно сравнить с двунаправленный ограничитель переходных напряжений TVS
• Если напряжение фиксации не достигнуто, это означает разомкнутую цепь.

Ниже представлена ​​вольтамперная характеристика MOV. Как вы можете видеть, он имеет почти постоянное напряжение в квадранте 1 и 3, что делает его двунаправленным устройством. ZnO и SiC обозначают соответственно оксид цинка и карбид кремния. Это два распространенных материала, из которых изготавливается MOV.

Кредит владельцу этой фотографии

Выбор устройства

Для универсальной линии 90–264 В переменного тока обычное номинальное напряжение MOV составляет 300 В (среднеквадратичное значение). 300 В (среднеквадратичное значение) — это среднеквадратичное или постоянное приложенное напряжение, которое MOV может выдержать. Это еще не предел напряжения. Например, мы собираемся использовать предохранитель TMOV14RP300ML2B7 от Littel, его номинальное напряжение переменного тока составляет 300 В переменного тока, но его напряжение фиксации составляет 775 В при пиковом токе 50 А, согласно техническому описанию.

Следующее, что необходимо проверить, это то, что номинальный импульсный ток MOV способен выдерживать уровень, указанный в Таблице 2 выше (с учетом максимального уровня). На основе выбранной таблицы данных MOV, приведенной ниже, при 2000 А и длительности импульса 20 мкс MOV способен выдержать более 15 разрядов, но менее 100 разрядов. Я нанес пунктирную линию на график устройства, оценивающий 2000А.

Хотя в техническом описании указано напряжение фиксации, оно может больше не действовать при 2000 А. На приведенном ниже графике показано соответствующее напряжение фиксации при 2000 А с использованием выбранного MOV. Пересечение желтых линий — напряжение фиксации. Обратите внимание, что это уже более 1000 В. Убедитесь, что все устройства, используемые в оборудовании, способны выдержать этот уровень напряжения. В противном случае рассмотрите другой MOV с более низким напряжением фиксации.

MOV Идеальное место для защиты от перенапряжения в линии электропередач MOV

, действующий как устройство защиты от перенапряжения, должен быть установлен рядом с предохранителем, как показано на рисунке ниже. При такой проводке, когда импульсный ток становится слишком большим, чтобы его мог выдержать MOV, предохранитель срабатывает и размыкает цепь, что позволяет избежать возможного катастрофического отказа.

Подавление скачков напряжения в автомобилестроении

Как упоминалось выше, перенапряжение происходит не только в линиях электропередач переменного тока. Скачки напряжения также очень распространены в автомобильных системах. В автомобильной системе используется только свинцово-кислотная батарея с типичным напряжением полного заряда около 12,9 В.V для 6 последовательно соединенных ячеек с напряжением 2,15 В на каждую ячейку. В расчетах часто используется максимальное напряжение батареи 14 В. Этот уровень не является разрушительным, и устройств с номинальным напряжением 30 В более чем достаточно, чтобы выжить в долгосрочной перспективе. Однако такое восприятие верно только в установившемся режиме, а не во время так называемого «сброса нагрузки». Сброс нагрузки — это термин, используемый для описания внезапного отключения аккумулятора во время зарядки от генератора переменного тока. Для системы с напряжением 12 В сброс нагрузки может привести к скачку напряжения до 120 В, чего более чем достаточно для разрушения устройств, если их не учитывать.

Кредит владельцу этой фотографии

Чтобы противодействовать этому сценарию сброса нагрузки, часто используется схема защиты от перенапряжения, такая как варистор.

В автомобильной промышленности форма сигнала сброса нагрузки определяется стандартом ISO 7637, как показано на рисунке ниже. Максимальное пиковое напряжение составляет 125 В. Длительность нарастания и ширины импульса (T1 и T) больше по сравнению со стандартом, определенным IEC 61000-4-5.

Идеальное расположение ограничителей перенапряжений в автомобилестроении Кредит владельцу этой фотографии

Пример выбора варистора для низковольтного постоянного тока, такого как автомобильные системы

Требования к конструкции

Вход: 24 В постоянного тока

Текущая форма волны для перенапряжения: 8/20 мкс; напряжение 1,2/50 мкс

Пиковый импульсный ток: 800 А

Должен выдержать 40 скачков напряжения

Чувствительные устройства для защиты рассчитаны на максимальное напряжение 250 В

Определение постоянного напряжения варистора

Для системы 24 В не выбирайте также варистор с номинальным напряжением 24 В. Вместо этого включите запас прочности не менее 20%. Однако не преувеличивайте запас, так как он будет соответствовать физически большому варистору и более высокому напряжению фиксации.

Итак,

Напряжение варистора = 24 В x 1,2 = 28,8 В

Основываясь на списке низковольтных варисторов Littelfuse, я бы предпочел использовать часть с 31 В постоянного тока

Рейтинг

.

Выберите часть, соответствующую импульсному току и количеству импульсов

Указанные выше детали с номинальным напряжением 31 В пост. тока являются кандидатами. Однако есть еще несколько критериев, которым необходимо соответствовать. Учтем пиковый импульсный ток и количество импульсов и выберем ту часть, которая сможет его удовлетворить с запасом.

Ниже приведена зависимость длительности импульса в микросекундах от пикового импульсного тока в амперах для детали диаметром 14 мм, указанной в таблице выше. Судя по графику, при 800А 14-мм деталь не может обеспечить необходимое количество импульсов. Поэтому не выбирайте эту часть.

Ниже приведен график для детали диаметром 20 мм. При пиковом импульсном токе 800 А устройство может гарантировать более 40 импульсов. Поэтому выберите деталь размером 20 мм.

Из приведенной выше таблицы есть две детали размером 20 мм. Мы рассмотрим первые В20Е25П. Как упоминалось ранее, мы не можем переборщить с выбором детали, поскольку она будет соответствовать более высокому напряжению фиксации.

Проверка зажимного напряжения

Последним шагом является проверка напряжения фиксации. Все, что мы делали до сих пор, будет бесполезным, если максимальное напряжение фиксации превышает требуемое. Ниже указано максимальное напряжение зажима для деталей диаметром 20 мм. Судя по графику, V20E25P — идеальное устройство для защиты от перенапряжения.

Схемы защиты от перенапряжения: принцип, выбор и конструкция

В настоящее время устройства защиты от перенапряжения могут предотвратить небольшое или полное разрушение печатных плат электроприборов. Однако они так же важны по соображениям безопасности.

Понимание того, почему защита от перенапряжения необходима. Это означает, что вы будете владеть полной информацией о рисках и опасностях, связанных с высоковольтными скачками или скачками напряжения. Эти ситуации могут длиться от нескольких наносекунд до микросекунд. Однако, несмотря на их короткий период, они оказывают значительное давление на электронные устройства. Понимание значения, работы и конструкции технологии защиты от перенапряжения может помочь в выборе идеальной схемы защиты от перенапряжения.





Содержание

Значение и принцип работы цепей защиты от перенапряжения



Устройство защиты от перенапряжения представляет собой электронное устройство, которое обеспечивает защиту от перенапряжений. Кроме того, это также переходные процессы, которые постоянно возникают в центральных инженерных сетях.

Они работают путем быстрого замыкания накоротко любого пикового напряжения, возникающего в основной цепи питания переменного тока.

В этом видеоролике показано, как защититься от скачков высокого напряжения с помощью устройства защиты от перенапряжения.

Типы схем защиты от переноса

Существуют два распространенных типа схем защиты от усилителей, которые составляют

Первичный защитник. . К ним относится вход в офис, дом или электрическая проводка здания. Он защищает каждый электрический прибор или оборудование, которое подключается к линии за пределами точки входа. Основное устройство защиты от перенапряжения мощное. Кроме того, он тяжелый, большой и дорогой.

Тип схемы защиты всплесков с индикаторами, размещенными на входе в больницу

Вторичный Protector:

Отражение. первичный предохранитель от перенапряжений. Однако он удобен, легко перемещается и подключается к внешней розетке. Кроме того, он защищает электроприборы от попадания тока из подключенной розетки. Тем не менее, существуют и другие типы вторичных устройств защиты от перенапряжений, а именно;



Разветвители питания



Это вторичные устройства защиты от перенапряжения, которые подключаются к электрическому каналу. Более того, разветвители имеют множество каналов для подключения различных электронных устройств. Точно так же, если произойдет скачок напряжения, удлинитель отключит питание. Однако иногда это приводит к отключению электроэнергии. Тем не менее, это наиболее полезная характеристика для предотвращения повреждения устройств.



Тип резервуара вторичного контура защиты от перенапряжений с th встроенный фильтр защиты от перенапряжения и автоматический выключатель в ресторане



Источник бесперебойного питания или ИБП :

вторичный тип2 защита от перенапряжения. Некоторые сложные ИБП имеют встроенное устройство защиты от скачков напряжения. Кроме того, он предлагает аналогичные функции безопасности по сравнению с удлинителями.



A UPS Surge Protector Curry Protector Circuit Timary Surges в напряжении

Проектирование схемы защиты от усилителей

.



Разработать устройство защиты от перенапряжения несложно. Некоторому электрическому оборудованию требуется только одно защитное устройство, металлооксидный варистор (MOV).



Свойства MOV



• Металлооксидный варистор (MOV) представляет собой резистор, зависящий от напряжения
• Работает как устройство защиты от перенапряжения в линиях электропередач.
• Кроме того, его принцип работы может быть подобен телевизорам или двунаправленным подавителям переходных напряжений.
• Кроме того, он служит в качестве разомкнутой цепи для низкого напряжения фиксации.
• Кроме того, работа MOV аналогична неомическому нелинейному диоду с характеристиками направленного напряжения.



Принципиальная схема



Необходимый компонент MOV



0

0

0

• Тяжелый полупроводниковый материал (обычно спеченный гранулированный оксид цинка), проводящий большой ток.
• Кусок оксида металла, подключенный к заземлению и линии электропередач
• Ограничение напряжения примерно в три-четыре раза по сравнению с нормальной цепью
• согласованных MOV, соединенных параллельно для увеличения периода полураспада и увеличения тока.



Цепи защиты от перенапряжения в автомобильных системах



Переходные скачки напряжения могут вызвать повреждение коммуникационных шин, гидролизных контроллеров и систем охлаждения двигателя. Также клапаны, двигатели и многое другое в автомобильных системах. Защитными устройствами в автомобильных системах могут быть либо ограничители переходных напряжений (TVS), либо стабилитроны.



Свойства цепей защиты от перенапряжений в автомобильных системах



• Зенеровские диоды, используемые для защиты от перенапряжений нагрузки-сброса
• Изготовлен из полупроводниковой керамики
• TVS защищает коммуникационные шины
• TVS снижает импульсный ток за счет низкого напряжения фиксации
• Они совместимы с пайкой волной припоя и современными процедурами оплавления.
• Комплект для поверхностного монтажа дает разработчику экономию места по сравнению с большей площадью компонентов в пластиковом корпусе.



Принципиальная схема



Необходимые компоненты



• Ограничение сорока импульсов
• Чувствительное устройство с напряжением до 250 В, требующее защиты.
• Пиковый импульсный ток около 800 А
• Токовый вход 24 В пост. тока

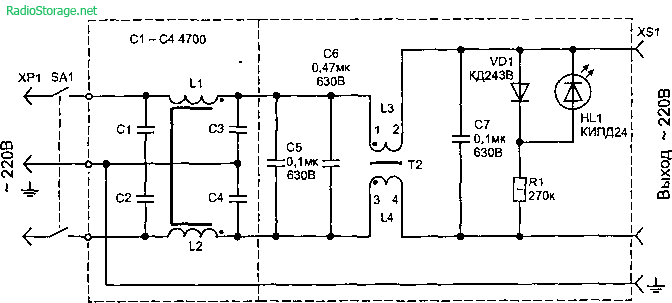

Сетевой фильтр радиопомех и схема подавления перенапряжений

  9№ 0005

Эта конструкция идеально подходит для осушки основного контура сетевого фильтра переменного тока. Это обеспечивает комбинированную защиту от подавления радиопомех и скачков напряжения.



Свойства линейного фильтра радиопомех и цепи подавления перенапряжения



• Цепи радиопомех обычно представляют собой схемы широкополосного фильтра.
• Сетевой фильтр радиопомех состоит из небольшого ферритового трансформатора с несколькими конденсаторами.
• Трансформатор блокирует и блокирует прохождение через линию любых исходящих или входящих радиопомех.
• Конденсаторная сеть повышает эффективность за счет заземления высокой избыточной частоты в линии.
• Над двумя маленькими ферритовыми стержнями, обернутыми друг вокруг друга, расположен трансформатор.
• Одно из концевых соединений обмотки переключается между выходом/входом нейтральной линии.

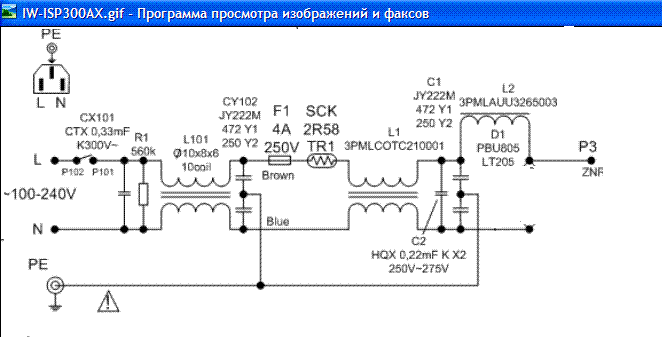

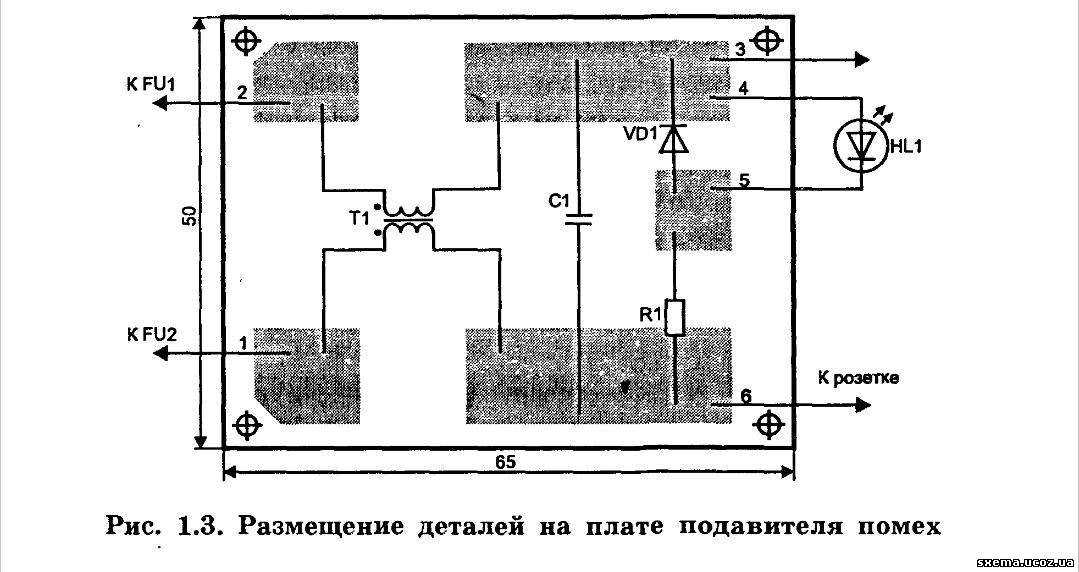

Принципиальная схема



Необходимые компоненты сетевого фильтра радиопомех

 0005

Фильтры состоят из устройства, содержащего параллельные емкостные (ненесущие). А также последовательные индуктивные (несущие) компоненты или цепь. Компонент предлагает низкий путь цепи вокруг защищаемой цепи для высокочастотного шума.

Кроме того, фильтры также ослабляют симуляцию. Это связано с тем, что анализ пика Фурье покажет, что он содержит текущие формы сигналов. Таким образом, ограничитель перенапряжения и фильтр работают вместе при подключении.

Разница между устройством защиты от перенапряжения и автоматическим выключателем



Силовые автоматические выключатели и устройства защиты от перенапряжения являются технологиями защиты. Однако между ними есть различия.

Также необходимо наличие силовых автоматических выключателей. Это панель со встроенными автоматическими выключателями, которая необходима вашему дому или офису. Функция автоматического выключателя заключается в предотвращении перегрузки цепи. Это может привести к перегреву и, в конечном итоге, к взрыву. Кроме того, они имеют адаптеры, защищенные автоматическим выключателем усилителя, для обеспечения дополнительной безопасности. Маленькая красная кнопка на панели управления сигнализацией срабатывает при перегрузке по току. После обнаружения и исправления вы можете вернуть его и вернуться к работе. Кроме того, это также избавит вас от необходимости заходить в сервисную панель.

Устройства защиты от перенапряжения, с другой стороны, предотвращают скачки напряжения в электроприборах. Скачок напряжения — это когда прибор или шнур превышает номинальное напряжение. Это может привести к выходу из строя ваших электронных устройств. Разветвители, такие как PSROT-072, широко распространены в общественных местах. Часто у вас будут развлекательные системы, компьютеры, кондиционеры, оргтехника и подключенные телевизоры. Тем не менее, обрыв линии электропередач или удар молнии — наиболее частая причина скачка напряжения. Желательно использовать устройства защиты от перенапряжения. Однако они не являются обязательными постановлениями сообщества или государством.



Заключение



Из информации становится ясно, что устройства защиты от перенапряжения жизненно важны для безопасности наших электрических устройств.
